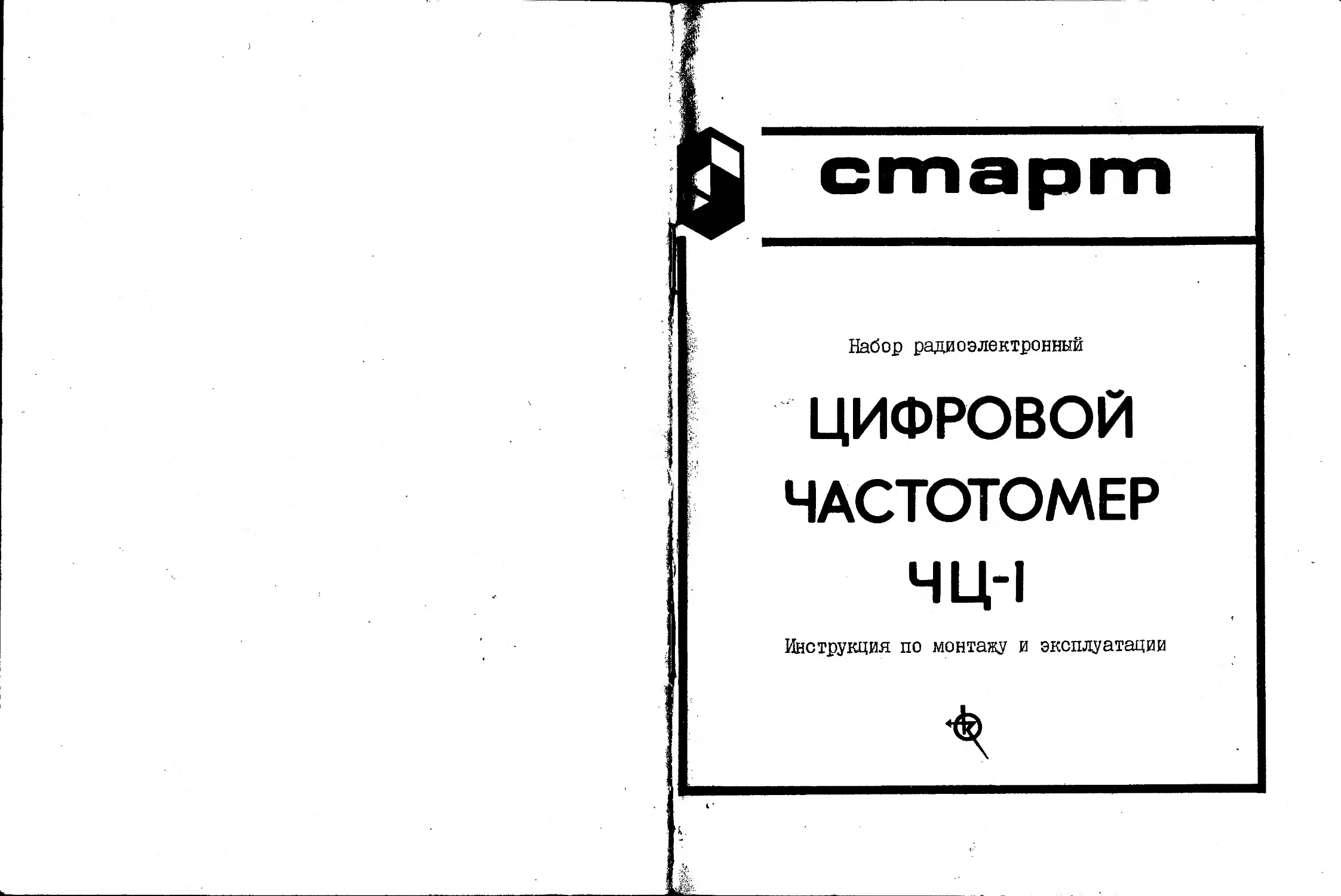

старт
Набор радиоэлектронный
ЦИФРОВОЙ ЧАСТОТОМЕР
ЧЦ-1
Инструкция по монтажу и эксплуатации
Л
1. НАЗНАЧЕНИЕ
Набор радиоэлектронный «Старт. Цифровой частотомер ЧЦ-1» предназначен для детей в возрасте 14 лет и старше, интересующихся построением высококачественной радиоаппаратуры.
Набор содержит узлы, детали и конструктивные элементы, из которых можно собрать и наладить высококачественный измерительный прибор, предназначенный для измерения частоты электрических сигналов произвольной формы — ЧЦ-1.
Частотомер состоит из двух печатных плат: формирования — управ-ления и индикации.
Для частотомера необходим внешний источник питания напряжением ±9 В±0,5 В и током нагрузки не менее 100 МА.
- . Набором предусмотрены два варианта сборки прибора:
I — цифровой частотомер
П — цифровой частотомер с выходом эталонной частоты 1 Гц или
Частотомер ЧЦ-1 является основным (базовым) прибором комплекса измерительных приборов для радиолюбителей, который состоит из следующих радиоэлектронных наборов:
а)	частотомер цифровой — ЧЦ-1
б)	источник питания — ИП-1
в)	преобразователь напряжение-частота — ПНЧ-1
г)	генератор звуковой частоты — ГЗЧ-1
। д) измеритель RLC — И1
‘ е) источник питания с логическим пробником — ИП-2
Все измерительные приборы, собираемые из этих наборов, имеют одинаковые габариты и аналогичную конструкцию и могут механически и электрически объединяться в комплекс.
ВНИМАНИЕ! При покупке набора проверьте комплектность согласно разделу 3 настоящей инструкции.
При проверке содержимого пакета 5 не касаться руками или металлом выводов микросхем во избежание пробоя их статическим электричеством.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Правильно собранный и отлаженный согласно данной инструкции измерительный прибор «Частотомер цифровой» обеспечивает следующие параметры:
—	диапазон измеряемых частот — 10 Гц...1 МГц
—	диапазон входных напряжений — 100 мВ...50 В
—	количество индицируемых разрядов — 6
—	погрешность измерения не более — 0,5% ±1 знак младшего разряда
—	время измерения — 1 с
—	время индикации — 1 с
—	входное сопротивление, не менее — 1 МОм
—	напряжение питания-р9В±0,5В
—	потребляемый ток, не более — 100 мА
3. КОМПЛЕКТНОСТЬ
ПАКЕТ 5
Линза 7.001.048
Диод АЛ-307БМ
Диод КД 522Б
К176ИЕ4
К176ИЕ5
К176ЛА7
К17(,ТМ;'
АЛС314А
ПАКЕТ 6
КМ-56-М47-30 пф
КМ-56-М47-91 пф
КМ-56-М75-220 пф
КМ-56-М750-120Й1Ф
КМ-56-Н90-0.022 мкФ
КМ-56-Н90-0,! мкФ
К50-6-1-16 В-100 мкФ
МБМ-160 В-0,5 мкФ
КМ-56-Н90-0.047 мкФ
ОМЛТ-0,25-75 Ом ОМЛТ-0,25-560 Ом
ОМЛТ-0,25-680 Ом ОМЛ Т-0,25-1,2 кОм
ОМЛТ-0,25-1,6 кОм
ОМЛТ-0,25-2,2 кОм
ОМЛТ-0,25-2,4 кОм
ОМЛТ-0,25-4,7 кОм ОМЛТ-0,25-10 кОм
ОМЛТ-0,25-56 кОм ОМЛТ-0,25-100 кОм
ОМЛ Т-0,26-1 мОм МЛТ-0,25-750 Ом
СП4-1 В-4,7 кОм
КТ315В КТ361Г КПЗОЗГ
ПАКЕТ 10
Трубка ПХВ 2хЮ
Провод МГШВ-0,12
Провод МГШВ-0,35
Трубка ПХВ 6x45
ПАКЕТ 12
Конденсатор КПК-МП 6/25
Соединитель О НЦ-В Г-4-5/16-В
Соединитель ОНЦ-ВГ-4-5/16-Р
Соединитель САТ-Ш
Переключатель П2 К-3-3-10-2-6
Переключатель П2К-Н-1-10-2-К
Розетка 3.640.002
Вилка 3.640.003
ПАКЕТ 14
Лепесток 7.750.099
Стойка 7.870.004
Держатель 8.128.0Б7
Колонка 8.130.114
Шайба 8.677.007
Угольник 9.049.886
BM3-6gx8.36.016
BM3-6gx 14.36.016
ВМЗ-bgxl 36 01b BM3-Ggxl2 36.1 IB Гайка МЗ-6Н.04.016
Гайка М4-6Н.04.016
Шайба 3.04.016
Шайба 4.04.016
Ножка 8.123.008
4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! При пайке выделяются вредные для здоровья пары олова и свинца. Не наклоняйтесь над местом пайки и не вдыхайте пары. Время пайки не должно превышать 1 часа в сутки. Пайку производить в хорошо проветриваемом помещении паяльником мощностью не более 40 Вт с использованием канифольного флюса. После окончания пайки тщательно вымойте руки в теплой воде с мылом.
включенном
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Структурная схема прибора приведена на рис. 2.
При измерении входной сигнал измеряемой частоты произвольной формы поступает на входное формирующее устройство и преобразуется, в нем в импульсы с крутыми фронтами и нормированной амплитудой. Эти импульсы поступают на вход 1 временного селектора. На вход 2 временного селектора поступают импульсы с формирователя эталонного интервала счета.
Примем за начало измерительного цикла импульс сброса, поступающий с формирователя эталонного интервала на счетчик. (Это/ импульс устанавливает счетчик в исходное состояние). По окончании импульса сброса формирователем эталонного интервала вырабатывается импульс счета, который поступает на вход 2 временного селектора, открывая его выход для прохождения импульсов, сформированных из
сигнала измеряемой частоты.
Количество этих импульсов подсчитывает счетчик за время эталонного интервала счета.
Блок индикации на время счета блокирован и индикаторы не све-
По окончании импульса счета разблокируется блок индикации и на цифровом табло индицируется значение измеряемой частоты. По окончании импульса индикации по срезу этого импульса происходит сброс счетчика в исходное состояние и опять блокируется блок индикации.
После этого весь описанный процесс повторяется.
На рис. 9 приведена принципиальная электрическая схема частотомера.
Сигнал измеряемой частоты через один из разъемов XS 1...XS3 (соответствующий входам 1...3) поступает на вход формирователя—управления и через один из переключателей SB1.1...SB1.3 поступает на иод усилителя-ограничителя, выполненного на транзисторах VT1...
Для обеспечения высокого входного сопротивления прибора первый каскад выполнен па полевом транзисторе VT1.
Усиленный и ограниченный сигнал поступает на формирователь импульсов, выполненный на микросхеме DD 1.3 и DD 1.4.
Нормированные по амплитуде и со сформированными фронтами импульсы измеряемой частоты поступают на вход 1 микросхемы DD1.1.
На вход 2 микросхемы DD 1.1, поступают импульсы, задающие интервал счета, которые разрешают прохождение импульсов измеряемой частоты на выход этой микросхемы и далее на вход счетчика, собранного на микросхемах 1DD1...1DD6.
Задающий кварцевый генератор и формирователь эталонных интервалов выполнен по микросхеме DD3, которая представляет собой 15-ти разрядный делитель частоты. На выходе 5 этой микросхемы форми
руется импульс длительностью 0,5 с и с периодом рапным 1 с. Для получения требуемых эталонных интервалов счета и индикации, равных 1 с., эти импульсы дополнительно делятся на 2 при помощи счетного трипера, выполненного на микросхеме DD2.
Импульс с прямого выхода триггера поступает на вход временного селектора, выполненного на микросхеме DD 1.1 и через транзистор VT4 на блок индикации, определяя время счета и индикации, а импульсы с инверсного выхода через инвертор, выполненный па микросхеме DD1.2 осуществляет установку счетчика в исходное состояние перед началом счета.
На плате индикации У2 расположены семисегментпые индикаторы HG1—HG6, которые отображают результат измерений.
6. РЕКОМЕНДАЦИИ ПО СБОРКЕ И ПОРЯДОК СБОРКИ
Для сборки прибора необходимы инструменты: пинцет, кусачки, плоскогубцы, отвертка, комбинированный прибор (авометр), например
ВНИМАНИЕ! Прежде, чем приступить к сборке прибора, следует внимательно ознакомиться с принципиальной и монтажной схемами, маркировкой радиоэлементов и со схемой сборки, приведенными в настоящей инструкции.
Монтаж прибора выполнен па печатных платах, изготовленных из фольгированного материала. При работе с печатной платой необходимо соблюдать осторожность, чтобы не повредить дорожки печатного монтажа, которые отслаиваются при перегреве.
В случае отслоения дорожки при пайке, фольгу можно приклеить к плате клеем типа БФ и слегка прогреть паяльником место приклейки.
Для удаления вышедшей из строя детали, следует прогреть паяльником место пайки в течение 2—3с., затем пинцетом извлечь вывод из
остаток припоя паяльником и прочистить отверстие заточенным концом спички.
ролитических коидспсаюров необходимо строго следить за их марки-
1001’вод при помощи пинцета. Время пайки не более 3 с.
Паять рекомендуется только легкоплавкими припоями типа ПОС 61, а в качестве флюса применять канифоль.
При монтаже платы ФУ соблюдать правила по монтажу К—МОП приборов:
При пайке микросхем следует пользоваться низковольтным паяльником мощностью не более 40 Вт, соблюдая следующие требования:
— максимальное время нагрева каждого вывода — 3 с.,
— минимальный интервал между двумя повторными пайками одного и того же вывода — 5 мин.
Чтобы исключить случайный пробой микросхемы статическим электричеством, на ручку паяльника необходимо намотать несколько витков неизолированного провода (или прикрепить жестяную пластину) и соединить через резистор 100...200 кОм со всеми металлическими частями паяльника (в том числе и с жалом). При монтаже свободной рукой следует держаться за проводник питания монтируемой платы.
установить па печатные платы ФУ и И1 радиоэлементы согласно прилагаемых монтажных рисунков 11, 12 и произвести их распайку;
установить на печатную плату ФУ перемычки из провода МГШВ 0,12 и распаять их.
ВНИМАНИЕ! Не допускается оставлять концы запаянных выводов более 2 мм, во избежание коротких замыканий.
На заднюю панель (рис. 1; установить соединители ОНЦ (2 шт.) поз. 8 и поз. 9 и гнезда САТ-Г (2 шт.) поз. 10 и 11 и закрепить винтами МЗХ8.
На переднюю панель (рис. 3) установим. и закрепим, линзу поз. 4 випгамп МЗхб, шайбами и гайками и розетку 3.640.002 поз. 1 с лелеет-
Расположить собранные панели и печатные платы в непосредственной близости друг от друга согласно рис. 4 и распаять все межблочные соединения проводом МГШВ и кабелем РК-50-2, согласно схеме соединений (рис. 10). Для изоляции мест пайки использовать трубку ПХВ диа.м. 2х 10.
Плату И1 закрепить на плату ФУ (рис. 5) при помощи угольников поз. 2 и винтов M3X8 с полукруглой головкой с прокладкой из лакотка-ни. Винты окончательно не затягивать.
Для проверки и наладки собранного прибора необходимо собрать 2 кабеля и шнур согласно приложенным рис. 13, 14, 15.
Затем рекомендуется провести проверку и наладку прибора до его окончательной сборки. Наладку производить согласно разделу 7 настоящей инструкции.
Дальнейшую сборку производить в следующей последовательности:
помощи 4-х винтов МЗхЗ с полукроглой головкой, гайками с шайбами.
— к боковым стенкам поз. 1 прикрепить заднюю панель поз. 5 винтами МЗхЗ с полукруглой головкой, гайками с шайбами;
—	к стенкам поз. 1 прикрепить переднюю панель поз. 3 четырьмя винтами МЗхб с потайной головкой, гайками с шайбами;
—	плату III выставить симметрично центра линзы на передней панели вплотную к ней и затянуть винты (см. рис. 5);
—	установить переднюю фальшпанель поз. 4, при помощи 2-х винтов МЗХ8 с потайной головкой, декоративных шайб поз.-6 (рис. 6) и гаек с шайбами, при этом кнопки переключателей П2К, установленные на плате ФУ, должны свободно перемещаться;
—	после окончательной калибровки прибора закрепить на боковых
— к нижнему швеллеру должны быть прикреплены винтами 4 ножки поз. 2 или 2 ножки и подставка поз. 4 (см. рис. 7);
— для сборки приборов в комплекс необходимо предварительно со-
— для предотвращения замыкания печатных плат на корпус наклеить прокладки из лакоткани в местах, указанных на рис. 8.
ВНИМАНИЕ! В случае значительного прогиба платы ФУ желательно между нижним швеллером и платой положить прокладку по размерам платы из тонкого, плотного картона.
Для сборки варианта частотомера с выходом эталонной частоты необходимо на плате ФУ запаять перемычки между точками 62—64 (или 61—64), 65 — контакт 4 или 5 разъема «УПР. ЗПТ» (согласно черт. II принципиальной схемы и схемы соединений).
7. РЕКОМЕНДАЦИИ ПО НАЛАДКЕ
Налаживание частотомера начинают с осмотра монтажа. Затем омметром проверяют, нет ли короткого замыкания в цепях питания, подключая омметр к клеммам 1, 3 разъема «пит.». После этого, с помощью изготовленного кабеля, подключают блок питания ИП-1 или любой другой, обеспечивающий выходное напряжение -Г9В при токе не менее 100мА, имеющий защиту от короткого замыкания в цепи нагрузки. Блок питания может быть собран из радиоэлектронного набора «Источник питания ИП-1».
Подав питание на частотомер, проверяют общую работоспособность. При правильно выполненном монтаже индикаторы на плате И1 должны загораться и гаснуть с периодом 1 с., причем па всех индикаторах должна быть цифра «0». В случае, если не горит какой-либо сегмент или его ярккость понижена, необходимо проверить монтаж и отсутствие замыканий между выводами индикаторов. Добившись четкой работы индикаторов, к разъему «Вход 1» подключают генератор звуковой частоты и устанавливают на нем частоту 1000 Гц с амплитудой Д3...0,5В. Нажав кнопку «Вход 1», с помощью осциллографа просматривают форму напряжений в характерных точках, указанных на принципиальной
Для настройки усилителя осцилло) раф подключают к выводу 11 микросхемы DD1 и изменяют сопротивление подстроечного резистора R11 до получения на экране импульсов со скважностью около 2 (скваж. иость—отношение периода импульсов к длительности одного импульса). Перестраивая звуковой генератор до максимальной частоты измерения (999 кГц) и уменьшая амплитуду сигнала до 0,1В, проверяют форму импульсов, и, если это необходимо, более точно устанавливают сопротивление резистора.
ке прибора. Для этого к выходу генератора звуковой частоты подключают образцовый частотомер. Па выходе генератора устанавливают
13
добиваются совпадения показании образцового частотомера и налаживаемого прибора. Показания должны совпадать с точностью до 4-х старших разрядов. Далее проверяют точность прибора во всем диапа-
зоне измеряемых частот. Погрешность измерений определяется по фор-
_ (F„3M-F„.-,P)
100%,
где FH3M — частота на индикаторах налаживаемого прибора
Fo6p — частота на индикаторе образцового частотомера.
Правильно налаженный прибор должен обеспечивать точность не хуже 0,5% ±1 знак младшего разряда в диапазоне частот 10Гц...1 МГц. Точность эталонной частоты обеспечивается точностью настройки задающего генератора.
8. ПРАВИЛА ЭКСПЛУАТАЦИИ
При включении частотомера необходимо соблюдать следующую очередность действий: —	вставить в гнездо «ПИТ.» поз. 8 (рис. 1) шнур соединительный от ( < j г I т а я —	подключить к разъему «Вход 1» поз. 7 кабель для измерений; —	- при необходимости работы частотомера в составе комплекса, подключить к гнездам «ВХОД 2» или «ВХОД 3» поз. 10 и поз. 11 кабель соединительный от других приборов комплекса; —	нажать кнопку «ВКД.» поз. 2, при этом должен загореться светодиод поз. 1; —	затем нажать на кнопку соответствующего входа поз. 3, 4, 5; —	на индикаторах через линзу (> должно появиться значение измеряемой величины с частотой следования в 1 с. Перечень в< ыс ньх с с щ с ш и мт 4 их устранения (см. принципиальную схему)
Неисправность	Вероятная причина	Способ устранения
«ВКЛ.» не горит светодиод. При включении не светится ни один из индикаторов. Не светится один или несколько индикаторов.	1. Неисправен светодиод 2. Обрыв в цепи R15 Неисправность в цепи уп-HG1-HG6. Неисправна соответствующая микросхема 1DD1 — 1ОП6.	1. Заменить VD3. 2. Заменить R15. 1. Заменить транзистор VT4. 2. Омметром найти оорыв между эмиттером VT4 и Rl, R2,	R4,	R6, R8, R9. Заменить микросхему.
9. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
Набор радиоэлектронный, «Цифровой частотомер ЧЦ-1» следует хранить в упаковочной коробке. Не допускайте попаданий влаги на платы и элементы, а также воздействия "высокой температуры.
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Завод-изготовитель: 226005; г. Рига, ЛССР, ПО «Коммутатор» гарантирует соответствие выпускаемого прибора требованиям ОСТ 17—847-80 и технического описания в течение одного года со дня розничной продажи.
При отсутствии в инструкции даты продажи и штампа торгующей организации гарантийный срок исчисляется от даты выпуска набора.
Заводом-изготовителем принимаются претензии по комплектности, качеству входящих в набор деталей и упаковке набора.
Технические параметры собранного из набора прибора гарантируются при условии соблюдения правил хранения, эксплуатации, качества сборки и наладки прибора.
И. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Набор радиоэлектронный «Старт. Частотомер, цифровой ЧЦ-1» соответствует утвержденному образцу-эталону, техническому описанию ТО и признан годным к эксплуатации.
5.
К,
Дата выпуска
Дата продажи
Штамп ОТК
Штамп магазина
Упаковщик
Продавец
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
В приобретенном Вами конструкторе могут быть следующие изменения, не ухудшающие технические характеристики прибора:
Должно быть	Имеется
КМ-56-М47-91 пФ ±20 % КМ-56-М75-220 пФ±20% KM-56-M750-I200 пФ К50-6-1-16Вх100 мкФ СП-4-1 В-0,25-4,7 кОм	KM-56-M47-I00 пФ±20% КМ-5а-М47-100 пФ± 10% КМ-56-М47-220 пФ±20% КМ-56-М1500-1200 пФ К50-35-16 BxlOO мкФ СП4-1 В-0,25-6,8 кОм А
