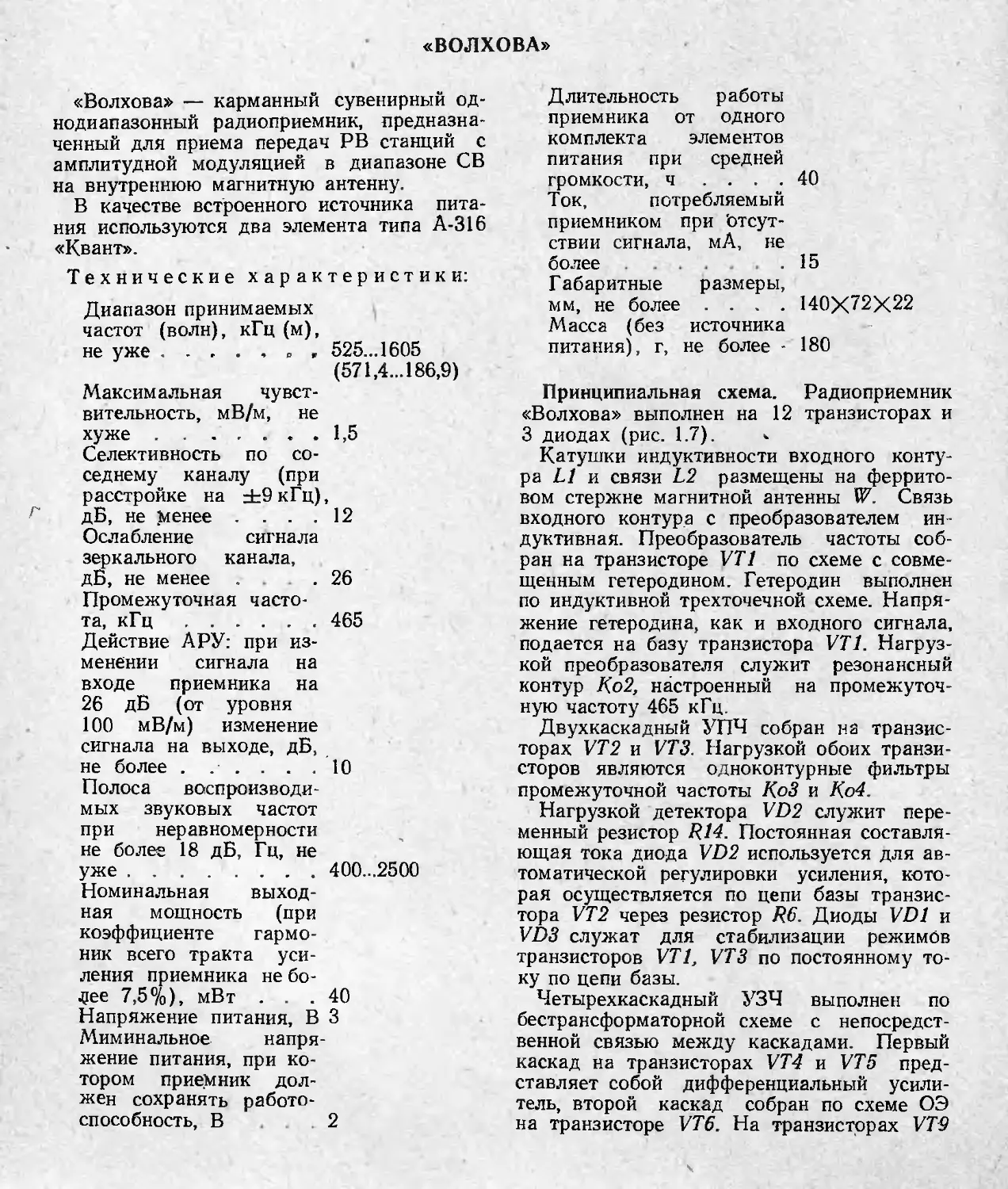

«ВОЛХОВА»
«Волхова» — карманный сувенирный од-
нодиапазонный радиоприемник, предназна
ченный для приема передач РВ станций с
амплитудной модуляцией в диапазоне СВ
на внутреннюю магнитную антенну.
В качестве встроенного источника пита-
ния используются два элемента типа А-316
«Квант».
Технические характеристики:
Диапазон принимаемых
частот (волн), кГц (м),
не уже............  ,	525. 1605
(571,4... 186,9)
Максимальная чувст-
вительность, мВ/м, не
хуже..................1,5
Селективность по со-
седнему каналу (при
расстройке на ±9 кГц),
дБ, не менее . . . .12
Ослабление сигнала
зеркального канала,
дБ, не менее . ... 26
Промежуточная часто-
та, кГц...............465
Действие АРУ при из-
менении сигнала на
входе приемника ла
26 дБ (от уровня
100 мВ/м) изменение
сигнала на выходе, дБ,
не более . ..... 10
Полоса воспроизводи-
мых звуковых частот
при неравномерности
не более 18 дБ, Гц, не
уже................... 400...2500
Номинальная выход
ная мощность (при
коэффициенте гармо-
ник всего тракта уси
ления приемника не бо-
дее 7,5%), мВт ... 40
Напряжение питания, В 3
Миминальное напря-
жение питания, при ко-
тором приемник дол-
жен сохранять работо-
способность, В	2
Длительность работы
приемника от одного
комплекта элементов
питания при средней
громкости, ч . .	40
Ток, потребляемый
приемником при 'отсут-
ствии сигнала, мА. не
более	.15
Габаритные размеры,
мм, не более .... 140X72X22
Масса (без источника
питания), г, не более - 180
Принципиальная схема. Радиоприемник
«Волхова» выполнен на 12 транзисторах и
3 диодах (рис. 1.7).
Катушки индуктивности входного конту-
ра L1 и связи L2 размещены на феррито-
вом стержне магнитной антенны Р7 Связь
входного контура с преобразователем ин-
дуктивная. Преобразователь частоты соб-
ран на транзисторе VT1 по схеме с совме-
щенным гетеродином. Гетеродин выполнен
по индуктивной трехточечной схеме. Напря-
жение гетеродина, как и входного сигнала,
подается на базу транзистора VT1. Нагруз-
кой преобразователя служит резонансный
контур Ко2, настроенный на промежуточ-
ную частоту 465 кГц.
Двухкаскадный УПЧ собран на транзис-
торах VT2 и VT3. Нагрузкой обоих транзи-
сторов являются одноконтурные фильтры
промежуточной частоты КоЗ и Ко4.
Нагрузкой детектора VD2 сл> жит пере-
менный резистор R14 Постоянная составля-
ющая тока диода VD2 используется для ав-
томатической регулировки усиления, кото-
рая осуществляется по цепи базы транзис-
тора VT2 через резистор R6. Диоды VD1 и
VD3 служат для стабилизации режимов
транзисторов VT1, VT3 по постоянному то-
ку по цепи базы.
Четырехкаскадный УЗЧ выполнен по
бестрансформаторной схеме с непосредст-
венной связью между каскадами. Первый
каскад на транзисторах VT4 и VT5 пред-
ставляет собой дифференциальный усили-
тель, второй каскад собран по схеме ОЭ
на транзисторе VT6. На транзисторах VTS
Рис. 1 7. Принципиальная электрическая схема радиоприемника «Волхова»
Таблица 1.7. Напряжения на выводах
транзисторов радиоприемника «Волхова»
Обозначение на схеме	Напряжение на выводе, В
	База	Коллектор	Эмиттер
VT1	0,9	2,5	0,3
ут?	1,2	2,6	0,6
VT3	0,9	2,6	0,3
VT4	1,3	2,3	0,7
VT5	1 ,з	3	0,7
VT6	2,3	2,1	3
VT7	2,1	2,1	1,5
VT8	1.5	2,1	0,9
VT9	2,1	2,4	1,5
VT10	0,9	0,5	1,5
VT11	2.4	1 .5	3
УТ 12	0,5	1 ,5	0
Примечания 1. Режимы по постоянно-
му току измерены относительно минуса источни-
ка питания.
2. Напряжения могут отличаться от указан-
ных не более чем на ±20%
и VT10 выполнен фазоинверсный каскад.
Транзисторы выходного каскада VT11 и
VT12 включены по схеме ОЭ. Он работает
по двухтактной схеме в режиме усиления
АБ. Дифференциальный усилитель, а также
элементы термостабилизации (транзисторы
VT7 и VT8) используются для стабилиза-
ции режимов транзисторов фазоинверсного
и выходного каскадов. Нагрузкой выходно-
го каскада служит громкоговоритель В с
сопротивлением звуковой катушки 8 Ом.
Коррекция частотной характеристики УЗЧ
в области верхних частот осуществляется
конденсатором С20. Весь тракт УЗЧ охва-
чен ООС, глубина которой определяется со-
противлением резистора R21 и делителя,
выполненного на элементах R20, С19. Под-
бором сопротивления резистора R15 доби-
ваются симметричного ограничения выход-
ного сигнала УЗЧ.
Рис. 1.8. Кинематическая схема ВШУ ра-
диоприемника «Волхова»:
1 — ручка настройки, 2 — ведущее зубчатое ко-
лесо; 3 — промежуточное зубчатое колесо; 4 — ве-
домое зубчатое колесо
Таблица 1.8. Моточные данные катушек индуктивности радиоприемника «Волхова»
Блок	Катушка	Марка и диаметр провода, мм	Число витков	Тип иамотки	Индук- тивность, МкГн	Тип сердечника	При меча ни#»
Магнит* ная ан- тенна	L1 L2	ПЭВТЛ-1 0.15 ПЭВТЛ-1 0.15	100 6	Одно- рядная	490 3	М400НН-Д С8Х63П	Индуктивность измеряется в крайнем поло- жении ферри- тового стержня
Kohtvp Koi	L1 L2	ПЭВТЛ-1 0,09	112 Отвод от 3 вит- ка 6	Много- слойная	340 1,2	М100НМЗ-4АБ4 5 1X6 В	Индуктивность измеряется без экрана с пол- ностью ввер- нутыми сер- дечниками
Контур Ко 2	L1 L2	ПЭВТЛ-1 0,09 ПЭВТЛ-1 0,09	98 2	То же	260 1	М100НМЗ-4АБ4 6,1X6 В	То же
Контур КоЗ	LI L2	ПЭВТЛ-1 0,09 ПЭВТЛ-1 0,09	98 2	Много- слойная	260 1	М100НМЗ-4АБ4 6,1X6 В	То же
Контур Ко4 18 		L1 L2	ПЭВТЛ-1 0,9	98 Отвод от 49 витка 49	То же	260 260	М100НМЗ-4АБ4 6,1X6 В	»—
Режимы работы транзисторов по постоян-
ному току приведены в табл. 1.7.
Конструкция. Корпус радиоприемника
«Волхова» выполнен из цветного ударо-
прочного полистирола. Органы управления
(ручка настройки, ручка регулятора громко-
сти с выключателем) расположены на ли-
цевой и боковой сторонах корпуса.
В приемнике применен верньерный меха-
низм шестеренчатого типа (рис. 1.8). При-
емник настраивается на частоту принимае-
мой станции с помощью двухсекционного
блока конденсаторов переменной емкости
типа КПП-2 с твердым диэлектриком.
Монтаж выполнен на печатной плате из
фольгированного гетинакса.
Магнитная антенна собрана на круглом
ферритовом стержне. Катушки контуров ПЧ
и гетеродина намотаны на трехсекционных
каркасах и настраиваются подстроечным
сердечником из феррита. Каждая из кату-
шек вместе с контурным конденсатором по-
мещена в экран, изготовленный из алюми-
ниевого сплава. Моточные данные катушек
индуктивности контуров и магнитной антен-
ны приведены в табл. 1.8.
Порядок разборки и сборки радиоприем-
ника. Для разборки приемника необходимо:
снять крышку батарейного отсека, извлечь
из него элементы питания и вскрыть плом-
бу, расположенную под крышкой батарей-
ного отсека. Вывернуть четыре винта, рас-
положенных под крышкой батарейного от-
сека и на задней стенке корпуса приемни-
ка. Снять ручку настройки приемника, осто-
рожно подведя под нее лезвие отвертки и
действуя ею, как рычагом.
Ввести лезвие отвертки между корпусом
и крышкой и разъединить их. При этом за-
щелки, расположенные на крышке, должны
выйти из углублений в корпусе приемника.
Снять крышку приемника.
Вывернуть два винта, крепящих плату на
корпусе. Извлечь при необходимости плату
и громкоговоритель из корпуса.
Собирают радиоприемник в обратном по-
рядке.
