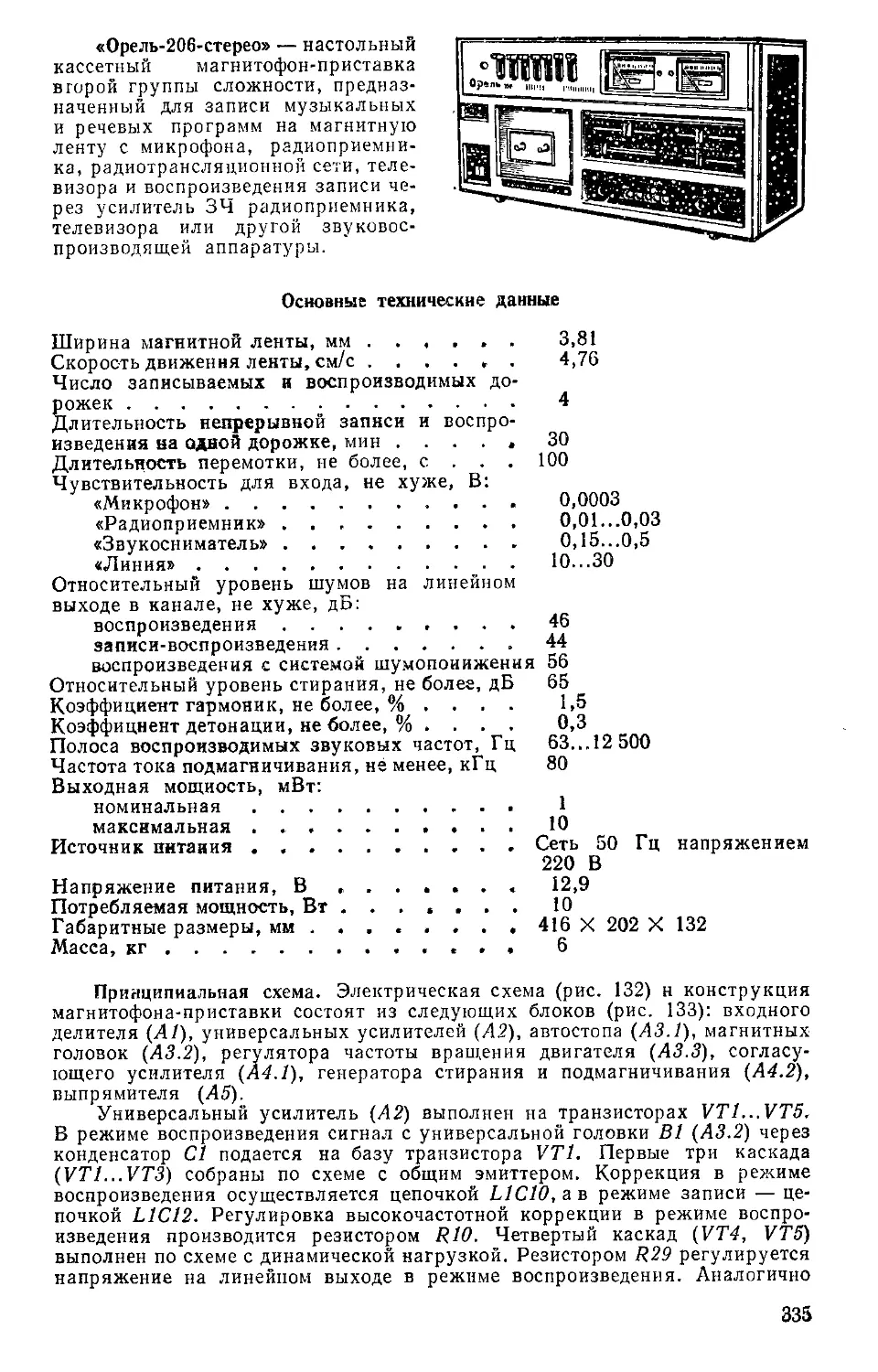

«Орель-206-стерео» — настольный
кассетный магнитофон-приставка
второй группы сложности, предназ-
наченный для записи музыкальных
и речевых программ на магнитную
ленту с микрофона, радиоприемни-
ка, радиотрансляционной сети, теле-
визора и воспроизведения записи че-
рез усилитель 34 радиоприемника,
телевизора или другой звуковос-
производящей аппаратуры.
Основные технические данные
Ширина магнитной ленты, мм................ 3,81
Скорость движения ленты, см/с.............. 4,76
Число записываемых и воспроизводимых до-
рожек ...................................... 4
Длительность непрерывной записи и воспро-
изведения на одной дорожке, мин .....	30
Длительность перемотки, не более, с . . . 100
Чувствительность для входа, не хуже, В:
«Микрофон»................................. 0,0003
«Радиоприемник»....................... 0,01...0,03
«Звукосниматель»...................... 0,15...0,5
«Линия»...............................10...30
Относительный уровень шумов на линейном
выходе в канале, не хуже, дБ:
воспроизведения.............................46
записи-воспроизведения................ 44
воспроизведения с системой шумопонижения 56
Относительный уровень стирания, не более, дБ 65
Коэффициент гармоник, не более, % ....	1,5
Коэффициент детонации, не более, % . . . .	0,3
Полоса воспроизводимых звуковых частот, Гц	63...12 500
Частота тока подмагничивания, не менее, кГц 80
Выходная мощность, мВт:
номинальная ................................ 1
максимальная ....................... 10
Источник питания........................Сеть 50 Гц напряжением
220 В
Напряжение питания, В . .
Потребляемая мощность, Вт . .
Габаритные размеры, мм . . .
Масса, кг...................
. . . .	12,9
.........10
........ 416.X	202	X	132
....	6
Принципиальная схема. Электрическая схема (рис. 132) н конструкция
магнитофона-приставки состоят из следующих блоков (рис. 133): входного
делителя (Л 1), универсальных усилителей (Л2), автостопа (АЗ. Г), магнитных
головок (АЗ.2), регулятора частоты вращения двигателя (АЗ.З), согласу-
ющего усилителя (А4.1), генератора стирания и подмагничивания (А4.2),
выпрямителя (Л5).
Универсальный усилитель (А2) выполнен на транзисторах VT1... VT5.
В режиме воспроизведения сигнал с универсальной головки В1 (АЗ.2) через
конденсатор С1 подается на базу транзистора VT1. Первые три каскада
(VT1...VT3) собраны по схеме с общим эмиттером. Коррекция в режиме
воспроизведения осуществляется цепочкой L1C10, а в режиме записи — це-
почкой L1C12. Регулировка высокочастотной коррекции в режиме воспро-
изведения производится резистором R10. Четвертый каскад (VT4, VT5)
выполнен по схеме с динамической нагрузкой. Резистором R29 регулируется
напряжение на линейном выходе в режиме воспроизведения. Аналогично
335
336
337
Рис. 132. Принципиальная электрическая схема магнитофона-при-
ставки «Орель-206-стерео»:
а—блок универсальных усилителей: б — блок выпрямителя; в —блок вход-
ного делителя; г — блок генератора стнрання и подмагничивания; д — блок
магнитных головок; в — блок автостопа; ж, з — блок регулятора частоты вра-
щения двигателя; и — блок согласующего усилителя
338
Рис. 133. Схема соединений блоков магнитофона-приставки «Орель-206-стерео»
339
Источник питания магнитофона-приставки состоит из силового трансфор-
матора Т1, двух двухполупериодных выпрямителей VD1, VD2, стабилизиро-
ванного источника (VT1, VD1).
Механизм транспортирования магнитной ленты (рис. 134) приводится
в движение электродвигателем 7. Вращение от двигателя с помощью рези-
нового ремня 6 передается на маховик 2, укрепленный на ведущем валу 16.
Лента к ведущему валу 16 прижимается роликом 1, укрепленным на ползуне
воспроизведения, связанным с кнопочным управлением.
В режиме работы левый 8 и правый 13 узлы растормаживаются, ролик 1
прижимается к ведущему валу 16, и магнитная лента приводится в движение.
Подмотка ленты на правый узел осуществляется с помощью резинового ремня
15, ролика подмотки 14 и промежуточного ролика 4.
При перемотке вправо растормаживаются оба узла. Вращение от элек-
тродвигателя передается через резиновый ремень 6 маховику 2. Маховик 2
входит в зацепление с роликом перемотки 11 и тот, в свою очередь,— с пра-
вым узлом 14. При перемотке влево ролик перемотки смещается влево,
входя в зацепление с левым узлом 8 и промежуточным роликом 4. К правому
узлу через резиновый ремень 10 подключен счетчик расхода ленты 9.
Управление механизмом транспортирования магнитной ленты осущест-
вляется с помощью переключателя клавишного типа, который жестко связан
с платой.
Конструкция и детали. Магнитофон-приставка выполнен из ударопроч-
ного полистирола с имитацией «под кожу» и отделан металлом. Все органы
управления выведены на переднюю лицевую панель.
Схема магнитофона-приставки выполнена на отдельных платах из фоль-
гированного гетинакса. Расположение узлов и деталей на платах показано
на рис. 135.
В магнитофоне-приставке применены'- резисторы RIO, R29, R47, R51
(А2), R6 (АЗ.З), R25 (А4.1), R26, R27 (А4.2), R5 (А5) типа СП; остальные —
типа ВС; конденсаторы СЗ,С6, С9, С23...С25, С27\ СЗЗ (А2), Cl, С2 (А3.1),
64, С5, С15...С20 (А4.1) — типа К10; С8, СЮ, С12, С14, С16, С19...С22
(А 2) — типа К73; С14 (А4.Г) — типа КЗ 1; остальные — типа К50.
Краткие данные намоточных узлов. Трансформатор генератора Т1:
обмотка 9—1 — 42 витка, обмотка 1—3 — 38 витков, обмотка 3—8 — 100 вит-
ков; все обмотки намотаны проводом ПЭВТЛ-2 диаметром 0,12 мм. Силовой
"Трансформатор Т1: обмотка 1—2 — 1170 витков из провода ПЭВТЛ-2 диамет-
ром 0,2 мм, обмотка 2—3 — 180
витков из провода ПЭВТЛ-2 диа-
метром 0,2 мм, обмотка 3—4 —
990 витков из провода ПЭВТЛ-2
диаметром 0,14 мм, обмотка 4—
5 — 180 витков из провода
ПЭВТЛ-2 диаметром 0,14 мм, об-
мотка 6—7 — 176 витков из про-
вода ПЭВТЛ-2 диаметром 0,4 мм,
обмотка 8—9 — 85 витков из про-
вода ПЭВТЛ-2 диаметром 0,71 мм,
обмотка 10 — один слой из про-
вода ПЭВТЛ-2 диаметром 0,1 мм.
