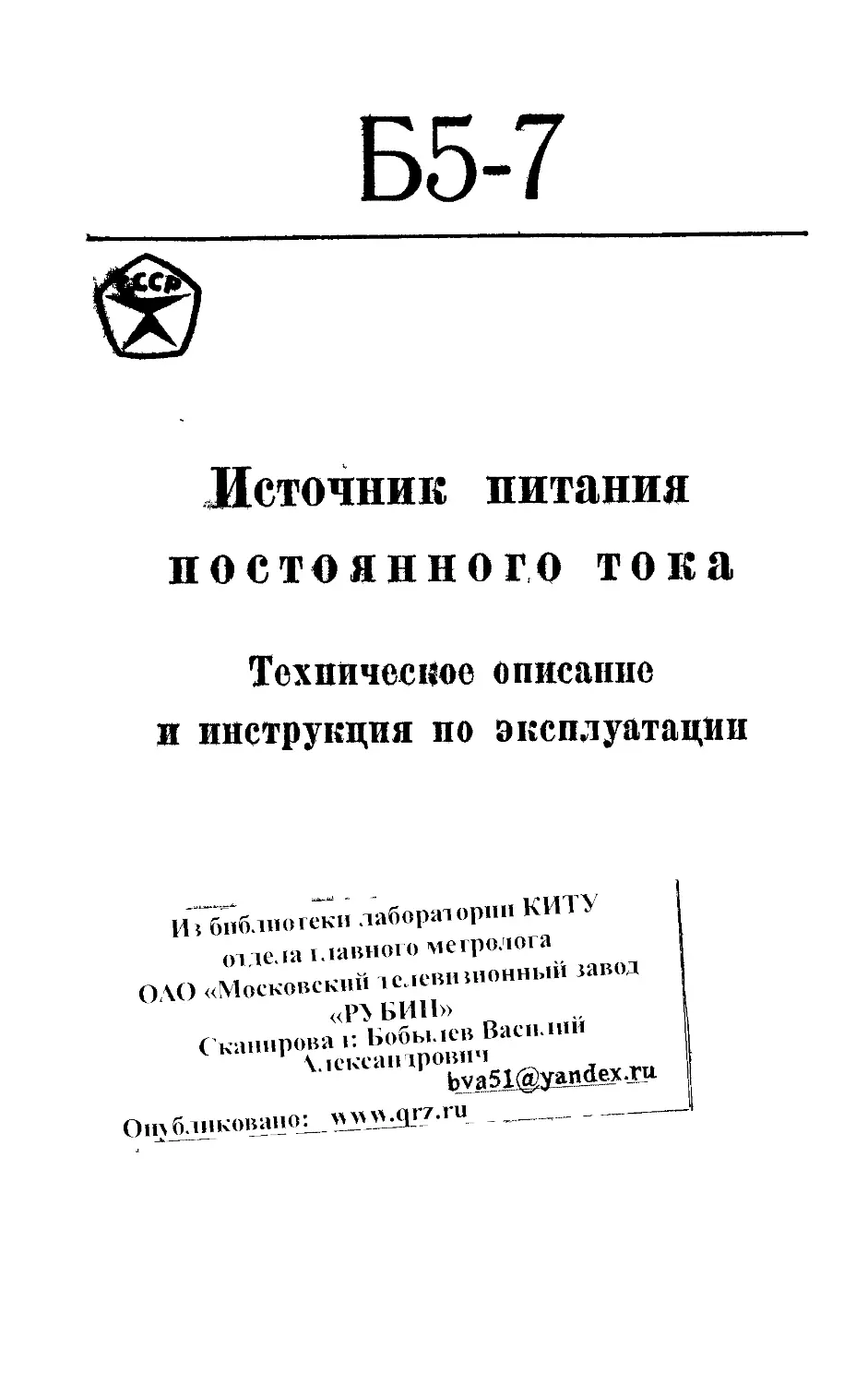

Б5-7
Источник питания
постоянного тока
Техническое описание
ж инструкция по эксплуатации
и'? библиотеки лаборатории КИТУ
от тела тлавиого метролога
0X0 «Московский телевизионный завод
«Р> БИН»
( каиирова i: Бобылев Василии
Хлекеаитровпч
bva51''a'yandex .г и
О1пбликомно2_у^н1д»?-ги_ --——----------
СОДЕРЖАВ И Е
Стр.
1. Назначение ........................................ 7
2. Технические данные ................................ 7
3. Состав изделия .................................... 9
4. Устройство, и работа изделия и его составных частей Ю
4.1. Принцип действия...............................Ю
4.2. Схема электрическая принципиальная . . Ю
4.3. Конструкция ..................................12
5. Маркирование и пломбирование .... 12
6. Указание мер безопасности ..... 12
7. Подготовка к работе................................12
8. Порядок работы.....................................13
9. Характерные неисправности и методы их устранения 13
10. Техническое обслуживание..........................14
И. Поверка изделия ........ 15
11.1 . Операции и средства поверки . . . . 15
11.2 . Условия поверки и подготовка к ней . . 18
11.3 . Проведение операций поверки .... 18
11.4 . Оформление результатов поверки ... 24
12. Правила хранения..................................24
13. Транспортирование ............................... 24
13.1. Тара, упаковка и маркирование упаковки . '24
13.2. Условия транспортирования .... 25
ПРИЛОЖЕНИЯ
Приложение 1. Перечень элементов схемы электри-
ческой принципиальной источника
питания постоянного тока Б5-7 . . 27
Приложение 2. Схема электрическая принципиаль-
ная источника питания постоянного
тока Б5-7.
Приложение 3. Таблица режимов транзисторов 33
Приложение 4. Намоточные данные трансформа-
тора Тр1 34
Приложение 5. Намоточные данные реле Р1 ис-
точника питания .... 35
Приложение 6. Схема расположения выводов тран-
зисторов.
Приложение 7. Карточка отзыва потребителя.
Зак. 390—77
Рис. 1. Общий вид источника питания постоянного тока Б5-7
1. НАЗНАЧЕНИЕ
1.1. Источник питания постоянного тока Б5-7 предназначен
для использования в процессе разработки, производства и на-
стройки радиоизмерительной аппаратуры.
1.2. Прибор сохраняет технические характеристики в интер-
вале температур от 278 до 313 К (от 5 до 40°С), относительной
влажности до 95% при температуре 303 К (30°С) и атмосфер-
ном давлении 100±4кН/м2 (750+30 мм рт. ст.).
1.3. Прибор удовлетворяет требованиям ГОСТ 9763—67,
ГОСТ 19164—73. Прибор относится к III классу точности
ГОСТ 19164—73.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Выходное напряжение прибора регулируется от нуля
до максимального значения ЗОВ десятью ступенями. Провалы
между ступенями не допускаются. Рабочий диапазон выходного
напряжения от 2 до 30 В. В пределах от 0 до 2 В параметры вы-
ходного напряжения не гарантируются.
2.2. Номинальный ток нагрузки прибора ЗА.
2.3. Основная погрешность установки выходного напряже-
ния не превышает:
а) +3% для максимального значения;
б) в оцифрованных точках от 3 до 27В через ЗВ значения,
определяемого по формуле
А_± (0,03V..10.03) ,1001.1н
V К
где VK—номинальные значения оцифрованных точек шкалы
прибора.
2.4. Нестабильность выходного напряжения в диапазоне
регулирования от 2 до 30 В при изменении напряжения питаю-
щей сети на + 10% (для частоты 50 Гц) и на ±5% (для часто-
ты 400 Гц) от номинального значения при любом допустимом
токе нагрузки не должна превышать ±0,1%.
2.5. Нестабильность выходного напряжения в диапазоне ре-
гулирования от 2 до 30 В при изменении тока нагрузки от номи-
нального значения до нуля не превышает ±0,2%.
2.6. Температурный коэффициент выходного напряжения
в диапазоне от 2 до ЗОВ при изменении температуры окружа-
ющей среды от 278 до 313 К (от 5 до 40°С) не превышает:
а) (0,02%+0,5 мВ)/°C с нагрузкой;
б) 0,05%/°С без нагрузки.
2.7. Дрейф выходного напряжения за 8 ч непрерывной ра-
боты и за любые 10 мин из этих 8ч не превышает ±0,2% от
максимального значения.
2.8. Пульсация выходного напряжения на гнездах прибора
в диапазоне регулирования от 2 В до максимального значения
не превышает 1 мВ эффективного значения при любом допусти-
мом токе нагрузки.
2.9. Защита прибора от коротких замыканий и перегрузок
срабатывает при превышении тока нагрузки на 10—60% от но-
минального значения ЗА.
2.10. Допустимый коэффициент модуляции тока нагрузки
не менее 10% в диапазоне частот от 20 Гц до 200 кГц.
2.11. Максимальный выброс выходного напряжения не пре-
вышает 5 В, число выбросов выходного напряжения не превы-
шает 5 и время установления выходного напряжения не превы-
шает 2 с при изменении нагрузки от номинального значения до
нуля за время не более 5 мкс.
2.12. Допускается последовательное соединение двух одно-
типных приборов.
2.13. Полное выходное сопротивление прибора в диапазоне
частот от 20 Гц до 200 кГц не более 2 Ом.
2.14. Выходные гнезда прибора изолированы от корпуса.
Допускается заземление выходных цепей положительной или
отрицательной полярности.
2.15. Электрическая прочность изоляции выходных цепей
прибора должна выдерживать без пробоя испытательное напря-
жение 500 В постоянного тока.
Электрическая прочность изоляции входных цепей прибора
должна выдерживать без пробоя испытательное напряжение
1200 В эффективного значения переменного тока. При повышен-
ной влажности величины испытательных напряжений должны
устанавливаться с коэффициентом 0,6.
Сопротивление изоляции указанных цепей прибора относи-
тельно корпуса прибора не должно быть менее 20 МОм; при по-
вышенной влажности не должно быть менее 1 МОм; при повы-
шенной температуре не должно быть менее 5МОм.
2.16. Прибор обеспечивает свои технические характеристи-
ки в пределах норм, установленных ТУ, после прогрева в тече-
8
ние одного часа в нормальных и двух часов в рабочих климати-
ческих условиях.
2.17. Питание прибора осуществляется от сети переменного
тока напряжением 220±22 В, частотой 50±0,5Гц или напряже-
нием 220±11 В, частотой 400 Гц и содержанием гармоник
до 5%. Частота сети указана в формуляре.
2.18. Мощность, потребляемая прибором при номинальном
напряжении питающей сети, номинальном токе нагрузки и но-
минальном выходном напряжении, не превышает 250 ВА.
2.19. Прибор допускает непрерывную 8-часовуго работу
в рабочих условиях при сохранении своих технических харак-
теристик.
2.20. Уровень напряжения радиопомех на зажимах прибора
не превышает ООдБ (ЮООмкВ) в диапазоне частот от 0,15 до
0,5 МГц, 54 дБ (500 мкВ) в диапазоне частот свыше 0,5 до
2,5МГц и 46дБ (200 мкВ) в диапазоне частот свыше 2,5 до
20 МГц.
2.21. Среднее время безотказной работы прибора состав-
ляет 1700 ч.
2.22. Габаритные размеры прибора 130X232X466 мм.
2,23. Масса прибора не более 11 кг.
3. СОСТАВ ИЗДЕЛИЯ
3.1. Состав прибора приведен в табл. 1.
Таблица 1
Наименование изделия Обозначение Кол. Примечание
1, Источник питания постоянного тока Б5-7 ЕЭ3.233.128 1
2. Коробка ЕЭ4.180.311 Сп 1
3. Предохранитель ВП1-1; 2,0 А ОЮ0.480.003 ТУ 3
4. Лампа ИН-3 ЩА3.341.001 ТУ 1
5. Техническое описание и инст- рукция по эксплуатации ЕЭ3.233.128ТО 1
5. Формуляр ЕЭ3.233.128ФО 1
4. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
И ЕГО СОСТАВНЫХ ЧАСТЕЙ
4.1. Принцип действия
Источник питания постоянного тока Б5-7 представляет со-
бой стабилизатор напряжения компенсационного типа с усили-
телем обратной связи, с последовательным включением регули-
рующего элемента. Схема электрическая структурная приведе-
на на рис. 2.
Часть выходного напряжения источника питания поступает
на схему сравнения и сравнивается с опорным напряжением.
Сигнал ошибки со схемы сравнения поступает на вход уси-
лителя обратной связи, усиливается и подается на регулирую-
щий элемент в фазе, при. которой величина напряжения на вы-
ходе источника поддерживается с заданной точностью.
Для повышения точности стабилизации выходного напря-
жения цепь обратной связи основного стабилизатора, включаю-
щая в себя усилитель обратной связи, опорные элементы и схе-
му сравнения, питается от вспомогательного стабилизатора.
В приборе предусмотрена защита от перегрузок и коротких
замыканий, в качестве исполнительного элемента которой ис-
пользуется электромагнитное реле.
Электрическая принципиальная схема прибора приведена
в приложении 2.
4.2. Схема электрическая принципиальная
Основной стабилизатор представляет собой стабилизатор
компенсационного типа с усилителем обратной связи, с последо-
вательным включением регулирующего элемента, в качестве ко-
торого используется последовательно-параллельное включение
транзисторов ТЗ, Т4, Т7, Т8, Til, Т12, причем первые два каска-
да регулирующего элемента ТЗ, Т4, Т7, Т8 работают в буфер-
ном режиме. Включение буферных каскадов в регулирующий
элемент стабилизатора позволяет облегчить тепловой режим
транзисторов Til, Т12 за счет рассеяния мощности на резисто-
рах R8, R15, шунтирующих буферные каскады.
Момент отпирания транзисторов буферных каскадов опре-
деляется напряжением на транзисторах, следующих за буфер-
ным каскадом в регулирующем элементе, и величиной смещения
на базах транзисторов буферного каскада.
Для согласования регулирующего элемента с усилителем
обратной связи применены транзисторы Tl, Т2, Т10. Резисторы
R9, RIO, R16, R17, R24, R25 служат для выравнивания коллек-
торных токов мощных транзисторов в регулирующем элементе
Рис. 2. Схема электрическая структурная
Стабилитроны Д7, Д8 служат для защиты перехода эмиттер-
база транзисторов Т2—Т4, Т7, Т8 при работе источника на хо-
лостом ходу.
Усилитель обратной связи состоит из двух каскадов, пер-
вый—дифференциального типа на транзисторах Т15, Т16. Вто-
рой каскад работает по схеме с общим эмиттером на транзис-
торе Т14. На выходе усилителя стоит эмиттерный повторитель
на транзисторе Т13 для согласования усилителя с регулирую-
щим элементом.
Диоды Д15, Д16 служат для защиты перехода эмиттер-база
транзисторов 1'15, TI6 от пробоя при переходных процессах.
В качестве опорного источника используется напряжение,
снимаемое со стабилитрона Д12.
Резистор R4G служит для установки выходного напряже-
ния в пределах одной ступени. Резисторы R37—R45 смонти-
рованы на щеточном переключателе и служат вместе с секци-
онированной вторичной обмоткой силового трансформатора Тр1
для ступенчатой регулировки выходного напряжения.
На вход усилителя обратной связи подается сигнал рас-
согласования, равный разности напряжения опорного источни-
ка и напряжения па резисторах R34, R35, которое пропорцио-
нально выходному напряжению стабилизатора.
Делитель одновременно является нагрузкой транзисторов
регулирующего элемента при работе на холостом ходу.
Вспомогательный стабилизатор напряжения представляет
собой маломощный стабилизатор компенсационного типа с уси-
лителем обратной связи на транзисторах Тб, T9 и последова-
тельным регулирующим элементом на транзисторе Т5. В качест-
ве опорного источника используется напряжение стабилитронов
ДЮ, ДИ. Конденсатор С6 служит для устойчивой работы ста-
билизатора. Выходное напряжение стабилизатора имеет величи-
ну 20±2 В.
Схема защиты прибора включает в себя реле Р1, резисторы
R3, R5, R29.
В качестве реле Р1 используется электрический магнито-
управляемый контакт с катушкой управления.
Катушка реле Р1 имеет следующие обмотки: 1—2, 3—4 и
3—6. Обмотки 1—2 и 5—6 включены согласно, обмотка 3—4
включена им встречно. Внутри катушки по ее осевой линии рас-
положен электрический магнитоуправляемый контакт КЭЛ4-2А
(выводы 7- 8 реле Р1), который замыкается при превышении
током нагрузки определенной величины, т. е. при коротких за-
мыканиях и перегрузках. При замыкании контакта через резис-
тор R29 подается запирающий сигнал на базу транзистора Т14,
в результате чего запирается регулирующий элемент и загора-
ется индикаторная лампа Л2.
Порог срабатывания защиты регулируется за счет измене-
ния количества ампервитков в обмотке 5—6 реле Р1 (измене-
нием величины сопротивления потенциометра R6).
Для возвращения схемы в исходное состояние после снятия
перегрузки необходимо выключить источник тумблером В1 и
вновь включить.
4.3. Конструкция
По конструкции источник выполняется в виде отдельного
переносного прибора.
Силовой трансформатор, выпрямитель и реле Р1 располо-
жены в передней части прибора, блок конденсаторов и плата
усилителя обратной связи со схемой защиты соответственно
вверху и внизу задней части прибора.
Справа и слева прибора крепятся радиаторы, на которых
смонтированы все мощные транзисторы регулирующего элемен-
та основного и вспомогательного стабилизаторов.
На передней панели прибора укреплены ручки ступенчатой
и плавной регулировки выходного напряжения, индикатор вы-
ходного напряжения, индикаторные лампы Л1, Л2, выходные
гнезда, тумблер «СЕТЬ» и клемма
5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
Все электрорадиоэлементы, установленные в приборе на
задней стенке и печатной плате, имеют маркировку позицион-
ных обозначений в соответствии с позиционными обозначения-
ми перечня элементов электрической принципиальной схемы.
Приборы, принятые ОТК и представителем заказчика и подго-
товленные к упаковке, пломбируются мастичной пломбой на
задней стенке.
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Меры безопасности при работе с прибором соответствуют
мерам, принимаемым при работе с лабораторными радиотехни-
ческими приборами общего применения.
Максимальное напряжение в приборе 220 В.
7. ПОДГОТОВКА К РАБОТЕ
7.1. Соединить клемму заземления прибора с шиной зазем-
ления.
7.2. Включить прибор в сеть.
7.3. Установить требуемое выходное напряжение с помощью
ручек ступенчатой и плавной регулировки.
7.4. Включить тумблер «СЕТЬ» (положение вверх).
8. ПОРЯДОК РАБОТЫ
8.1. К работе с прибором допускаются лица, ознакомив-
шиеся с данной инструкцией и имеющие разрешение на работу
с напряжением до 1000 В.
8.2. Прибор обеспечивает все выходные параметры после
одного часа прогрева при температуре 293+5 К (20+5°С).
8.3. Прибор допускает заземление выходных цепей положи-
тельной или отрицательной полярности.
8.4. Прибор допускает подключение и отключение нагрузки
без снятия выходного напряжения.
9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
Таблица 2
Наименование неис- правности, внешнее проявление, дополни- тельные признаки Вероятная причина Метод устранения Приме- чание
1. При включении прибора на выходе нет напряжения, ин- дикаторная лампа не загорается Перегорел предо- хранитель Неисправен шнур питания Заменить предохра- нитель. Устранить не- исправность шнура питания
2. Не срабатывает защита от перегрузки Обрыв в катушке реле Р1 Заменить катушку реле Р1
3. На выходе на- пряжение обратной полярности Обрыв цепи между усилителем обратной связи и регулирую- щим элементом Неисправность най- ти, измеряя режимы транзисторов Т14— Т16, Т2, Т10
4. На выходе пряжение выше мы ТУ на- нор- Неисправен усили- тель обратной связи Найти неисправ- ность измерением ре- жимов транзисторов, указанных в п. 3, и устранить
Неисправность ре- гулирующего элемен- та Найти неисправ- ность измерением ре- жимов транзисторов Т1—Т4, Т7, Т8, Т10- Т12 регулирующего элемента
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10.1. Виды и периодичность технического обслуживания:
профилактические работы, которые проводятся не реже од-
ного раза в два года и после ремонта;
ремонт прибора;
периодическая поверка, проводимая один раз в год и после
ремонта.
10.2. Профилактические работы
Проводятся с целью обеспечения работоспособности при-
бора в течение его эксплуатации и включают в себя следую-
щие работы;
а) внешний осмотр состояния прибора:
проверка крепления органов управления и регулировки,
плавности их действия и четкости фиксации;
проверка состояния лакокрасочных и гальванических по-
крытий;
проверка комплектности прибора;
б) осмотр внутреннего состояния монтажа и узлов прибора
производится после истечения гарантийного срока один раз г,
два года и после ремонта.
Проверяется крепление узлов, состояние контактов пере-
ключателя В2, паек, отсутствие сколов и трещин па деталях из
пластмассы, удаляется грязь и коррозия.
10.3. Доступ внутрь прибора
Для получения доступа к монтажу и элементам прибора
необходимо вынуть прибор из футляра. Прибор крепится к фут-
ляру двумя винтами на передней панели и двумя винтами на
задней.
Для получения доступа к выводам мощных транзисторов
необходимо отвернуть винты, крепящие оба радиатора, снять
радиаторы, тем самым, кроме доступа к мощным транзисторам,
будет возможен доступ к элементам на печатной плате.
10.4. Смена предохранителя, транзисторов
и индикаторных ламп прибора
Предохранитель Пр1 расположен на задней стенке прибора
и для смены его достаточно слегка нажать и повернуть влево
головку держателя Пр1, вместе с которой предохранитель выни-
мается из своего гнезда.
Для смены каких-либо элементов прибора (кроме предохра-
нителя) прибор должен быть вынут из футляра. Затем для
осуществления доступа к элементам выполняются указания по
п. 10.3.
При смене мощных транзисторов на радиаторе необходимо
отпаять от выводов неисправного транзистора монтажные про-
вода и, отвернув винты крепления, вынуть транзистор. Поста-
вить исправный транзистор на радиатор через прокладку из ла-
коткапи, предварительно смазав ее полиметилсилоксановой
жидкостью ПМС 200-ПМС 1000 ГОСТ 13032—67.
Перед постановкой транзистора необходимо обратить осо-
бое внимание на посадочное место транзистора на радиаторе.
Посадочное место не должно иметь заусенцев и загрязнений. К
установленному исправному транзистору припаять монтажные
провода.
Маломощные транзисторы, стабилитроны, диоды, резисто-
ры и конденсаторы на печатных платах заменяются обычным
путем. Индикаторные лампы заменяются как обычные монтаж-
ные элементы.
После замены полупроводниковых приборов может изме-
ниться величина выходного напряжения, а при смене элементов
схемы защиты возможно изменение момента срабатывания за-
щиты.
Установка величины максимального выходного напряжения
осуществляется потенциометром R34, а ток, при котором сраба-
тывает защита прибора, устанавливается потенциометром R6.
11. ПОВЕРКА ИЗДЕЛИЯ
Настоящие указания, составленные в соответствии с требо-
ваниями ГОСТ 19164—73 «Приборы электронные измеритель-
ные. Источники питания», устанавливают методы и средства по-
верки источников питания Б5-7, находящихся на хранении, в
эксплуатации п выпускаемых из ремонта.
11.1. Операции и средства поверки
При проведении поверки должны производиться операции
и применяться средства поверки, приведенные в табл. 3.
о>
Номера пунктов настоящего ТО Наименование операций, проводимых при поверке Поверяемые отметки Допустимое значение погрешностей, предельное значение параметров Средства поверки
основные вспо- мога- тель- ные
11.3.1 Внешний осмотр
11.3.2 Опробование
11.3.3 Определение метрологических па- раметров:
а) Определение основной погрешно- сти установки выходного напряжения Все оцифрован- ные точки шкалы переключателя вы- выходного напря- жения согласно табл. 4. ± . 100% Э515;3
Определение нестабильности вы- ходного напряжения при изменении напряжения питающей сети на ±10% 30 в 1 2 В ±0,1 % В8-3, РНО-250-0,5 Нагру- зочный реостат
Определение нестабильности вы- ходного напряжения при изменении тока нагрузки от номинального зна- чения до нуля 1 30 в 1 2 в ±0,2% То же То же
О Определение пульсации выходного напряжения прибора ; 30 в ! 2 в i 1 мВ ВЗ-42, РНО-250-0.Е
л) Определение значения тока сраба-
тывания защиты прибора от пере-
грузок
е) Определение полного выходного
сопротивления прибора
ЗОВ
2В
ЗОВ
4.8 А
2 Ом
Э514/3
Нагру-
зочный
реостат
Ж)
Определение электрической проч-
ности и сопротивления изоляции
=500 В
-1200 В
20 МОм
ГЗ-56/1
ВЗ-42
Э514/3
Э515/3
M4I00
УПУ-1М
Примечания:
1. Вместо указанных в таблице основных и вспомогательных средств поверки разрешается приме-
нять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих пара-
метров с заданной точностью.
2. Основные и вспомогательные средства поверки должны быть исправны, поверены и иметь сви-
детельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.
11.2. Условия поверки и подготовка к ней
11.2.1. При проведении операций поверки должны соблю-
даться следующие условия:
температура 293±5К (20+5°С);
относительная влажность воздуха 65+15%;
атмосферное давление 100+4 кН/м2 (750±30мм рт. ст.);
напряжение сети 220 + 4,4 В.
Примечание. Допускается проведение поверки в условиях, реально
существующих в цехе, лаборатории и отличающихся от нормальных, если они
не выходят за пределы рабочих условий, установленных для испытуемого
прибора, п. -1.2, н на контрольно-измерительную аппаратуру, применяемую при
этих испытаниях.
11.2.2. Перед проведением операций поверки необходимо
выполнить следующие подготовительные работы:
проверить комплектность прибора;
разместить поверяемый прибор на рабочем месте, обеспечив
удобство работы;
соединить проводом клеммы поверяемого и измери-
тельного приборов с шиной заземления;
подключить поверяемый прибор к измерительным приборам
и нагрузке.
11.3. Проведение операций поверки
11.3.1. Внешний осмотр
При проведении внешнего осмотра должно быть проверено:
отсутствие механических повреждений, влияющих на точ-
ность показаний прибора;
наличие и прочность крепления органов управления и ком-
мутации, четкость фиксации их положения, плавность вращения
ручек органов настройки, предохранителей и т. д.;
правильность установки стрелки показывающего прибора
против нулевой отметки шкалы;
чистота гнезд;
состояние сетевого кабеля;
состояние лакокрасочных покрытий и четкость маркировки;
отсутствие отъединившихся или слабо закрепленных эле-
ментов схемы (определяется на слух при наклонах прибора).
При наличии дефектов источник питания подлежит забра-
кованию и направлению в ремонт.
11.3.2. Опробование (проверка исправности)
Для опробования источника питания необходимо:
установить ручки органов управления в исходное поло-
жение;
включить прибор в сеть, при этом должна загореться инди-
каторная лампа, после часового прогрева под номинальной на-
грузкой приступают к работе с прибором;
проверить наличие выходного напряжения на всех ступенях
регулировки, для этого, поворачивая все ручки регулировки вы-
ходного напряжения вправо, убедиться, что по мере увеличения
выходного напряжения на встроенном индикаторе стрелка от-
клоняется до конечного значения шкалы.
При обнаружении неисправности источник питания подле-
жит забракованию и отправлению в ремонт.
11.3.3. Определение метрологических параметров
а) Определение основной погрешности установки выходно-
го напряжения (п. 2.3).
Определение основной погрешности установки выходного
напряжения производится без нагрузки с помощью вольтметра
Э515/3. Структурная схема соединения приборов приведена на
рис. 3.
г—JWM КИИ*
ктечник ,
читания ----^35/5/ |
Рис. 3. Структурная схема измерения основной погрешности
установки выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «ВЫХОД» источника питания вольт-
метр Э515/3, подготовленный для работы в нужном диапазоне;
установить ручки ступенчатой и плавной регулировки «УС-
ТАНОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ V» в крайнее пра-
вое положение регулирования при поверке на соответствие
п. 2.3а. При поверке на соответствие п. 2.36 ручку плавной ре-
гулировки установить в крайнее левое положение, а напряжение
в оцифрованных точках устанавливается с помощью ручки сту-
пенчатой регулировки.
Значение измеряемых напряжений, допустимые значения
погрешностей и границы показаний вольтметра Э515/3 приведе-
ны в табл. 4.
Таблица 4
Измеряемое напряжение, В Допустимое значение погрешности, В Граница показаний вольтметра, В
3 ±0,15 2,85— 3,15
6 ±0,24 5,76— 6,24
9 ±0,33 8,67— 9,33
12 ±0,42 11,58—12,42
15 ±0,51 14,49—15,51
18 ±0,6 17,4 —18,6
21 ±0,69 20,31—21,69
24 ±0,78 23,22—24,78
27 ±0,87 26,13—27,87
30 ±0,9 29,1 —30,9
б) Определение нестабильности выходного напряжения
прибора при изменении напряжения питающей сети на ±10%
от номинального значения (п. 2.4).
Определение нестабильности выходного напряжения прибо-
ра при изменении напряжения питающей сети на ±10% от но-
минального значения производится при максимальном и мини-
мальном выходных напряжениях и номинальном токе нагрузки
измерителем нестабильности В8-3.
Структурная схема соединения приборов приведена на
рис. 4.
Рис. 4. Структурная схема измерения нестабильности
выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «выход» источника питания измери-
тель нестабильности В8-3;
подключить источник питания через автотрансформатор
к сети;
изменять напряжение питающей сети с помощью авто-
трансформатора РНО-250-0,5 на плюс 10% ина минус 10% (для
частоты 50 Гц) или на плюс 5% и на минус 5% (для частоты
400 Гц) от номинального значения с выдержкой па крайних и
номинальном значениях в течение 5 мин;
после каждого изменения напряжения питающей сети фик-
сировать показания измерителя нестабильности В8-3.
Нестабильность выходного напряжения при изменении на-
пряжения питающей сети не должна превышать ±0,1 % с уче-
том дрейфа.
Примечание. Измерение нестабильности выходного напряжения от
изменения напряжения питающей сети после изменения тока нагрузки или
выходного напряжения прибора должно производиться по истечении времени
установления теплового режима прибора, равного 30 мин в нормальных и 1 ч
в рабочих климатических условиях.
в) Определение нестабильности выходного напряжения при
изменении тока нагрузки от номинального значения до нуля
(п. 2.5).
Определение нестабильности выходного напряжения при из-
менении тока нагрузки от номинального значения до нуля про-
изводится при максимальном и минимальном выходных напря-
жениях измерителем нестабильности В8-3.
Измерение производится по схеме рис. 4 в следующем по-
рядке:
подключить источник питания через автотрансформатор
к сети;
изменить ток нагрузки плавно или скачкообразно от номи-
нального значения до нуля с выдержкой после снятия нагрузки
в течение 5 мин;
определить нестабильность выходного напряжения по изме-
рителю нестабильности В8-3.
Нестабильность выходного напряжения при изменении тока
нагрузки от номинального значения до нуля не должна превы-
шать ±0,2%.
.г) Определение величины пульсации выходного напряжения
прибора (п. 2.8).
Определение величины пульсации выходного напряжения
прибора производится при максимальном и минимальном выход-
ных напряжениях и номинальном токе нагрузки милливольтмет-
ром 153-42. Структурная схема соединения приборов приведена
на рис. 5.
Рис. 5. Структурная схема измерения пульсации выходного напряжения
Измерение производится в следующем порядке:
подключить к гнездам «выход» источника питания милли-
вольтметр ВЗ-42;
подключить источник питания через автотрансформатор
к сети;
определить величину пульсации выходного напряжения по
милливольтметру ВЗ-42.
Измерение провести при минимальном, номинальном и мак-
симальном напряжениях сети.
Величина пульсации выходного напряжения не должна
превышать 1 мВ.
д) Определение значения тока срабатывания защиты при-
бора от перегрузок (п. 2.9).
Определение значения тока срабатывания защиты прибора
от перегрузок производится при максимальном и минимальном
выходных напряжениях с помощью амперметра Э514/3. Струк-
турная схема соединения приборов приведена на рис. 6.
Рис. 6. Структурная схема измерения тока срабатывания защиты прибора
Измерение производится в следующем порядке:
устанавливается ток нагрузки, равный номинальному значе-
нию;
плавно увеличивают ток нагрузки до момента загорания
лампы «Перегрузка», при этом фиксируют ток по амперметру
Э514/3. Значение тока срабатывания защиты прибора от пере-
грузок должно быть 10—60% (3,3—4,8А) от номинального зна-
чения тока нагрузки.
е) Определение полного выходного сопротивления.
Определение полного выходного сопротивления (п.2.13)
производится при номинальном выходном напряжении и токе
нагрузки, равном 90% от номинального значения по структур-
ной схеме, изображенной на рис. 7.
Рис. 7. Структурная схема измерения полного выходного
сопротивления прибора
VI, V2—милливольтметры, измеряющие переменные составляющие на-
пряжения;
А — амперметр постоянного тока;
R1 — резистор с сопротивлением 1 Ом± 1 % ;
R2 —сопротивление нагрузки;
С—разделительная емкость не менее 100 мкФ;
Г — генератор синусоидального напряжения (ГЗ-56/1)
Измерения производятся в следующем порядке:
с помощью генератора синусоидального напряжения уста-
навливается переменная составляющая, равная 5% от номи-
нального значения тока нагрузки испытуемого прибора;
плавно изменяя частоту генератора от 20 Гц до 200 кГц,
фиксируют показания милливольтметра VI.
Полное выходное сопротивление прибора определяется в
точке максимальных значений показаний милливольтметра VI
по формуле
U2 ’
где UI,U2 — показания милливольтметров VI и V2 соответст-
венно;
R1 —сопротивление 1 Ом.
Полное выходное сопротивление прибора не должно превы-
шать 2 Ом.
ж) Определение электрической прочности и сопротивления
изоляции прибора (п. 2.15).
Определение электрической прочности и сопротивления изо-
ляции прибора производится с помощью пробойной установки
УПУ-1М и мегомметра М4100 соответственно.
Электрическая прочность и сопротивление изоляции прове-
ряется:
между любым из выходных гнезд и корпусом прибора;
между входной цепью и корпусом прибора во включенном
положении тумблера «СЕТЬ», при этом вилка шнура питания
должна быть отключена от питающей сети.
Электрическое сопротивление изоляции входных и выход-
ных цепей относительно корпуса не должно быть менее 20 МОм.
Электрическая прочность изоляции входных цепей не долж-
на быть менее 1200 В переменного тока, выходных цепей—не
менее 500 В постоянного тока.
11.4 . Оформление результатов поверки
Результаты поверки записываются в формуляр
ЕЭ3.233.128ФО.
12. ПРАВИЛА ХРАНЕНИЯ
Приборы, поступающие на склад потребителя и предназна-
ченные для эксплуатации ранее шести месяцев со дня поступле-
ния, могут храниться в упакованном виде.
Приборы, предназначенные для длительного хранения
(продолжительностью более шести месяцев), содержатся осво-
божденными от транспортной упаковки.
Условия хранения:
температура окружающей среды от 278 до 303 К (от 5 до
30°С);
относительная влажность до 85% при температуре 293±5К
(20±5°С).
В помещении для хранения не должно быть пыли, паров
кислот, щелочей, а также газов, вызывающих коррозию.
13. ТРАНСПОРТИРОВАНИЕ
13.1. Тара, упаковка и маркирование упаковки
В тарный ящик с внутренними размерами 670X400X260 мм
уложить упаковочную коробку с источником питания и перечнем
согласно упаковочному листу.
Тарный ящик предварительно выстелить упаковочной би-
тумной бумагой ГОСТ 515—56, свободные места между ящиком
и упаковкой заполнить гофрированным картоном, сверху поло-
жить ведомость упаковки.
После крепления крышки гвоздями тарный ящик снаружи
обить стальной лентой ГОСТ 35G0—73 и опломбировать.
Тарный ящик должен иметь маркировку следующими зна-
ками:
«Верх, пе кантовать»;
«Осторожно, хрупкое»;
«Боится сырости».
13.2. Условия транспортирования
При транспортировании ящики с упакованной аппаратурой
должны быть укреплены так, чтобы была исключена возмож-
ность их смещения и соударения.
В случае транспортирования на открытых платформах ящи-
ки с аппаратурой должны быть накрыты брезентом.
J ! ( ( '' / / \ \ / L ~~ LT МП37А и МП26А |> , уу Ф)‘ jjj \\ // / — / .Эмиттер — 1z з^-база Ко л лект ар База ^Зниттер Коллектор
П215 и П217
Схема расположения выводов транзисторов
8
Ведомость упаковки
СОФРир,
ГЕЛ
Коро 5 ко
источник пи та ни 9
I зип
1ёхническое описание
.и ичструкиия по эксплуатации
формуляр
У люков очный пос!
Битумная 5умово /
Рис. 8. Упаковка прибора при тр1кгк?рт;.соаа?си.1<
Приложение 2
160 в
11
Т2
П215
Т1
МП26А
Д5
Д226Б
12 де
Д226Б
14
R8 12 0м
R8' 72 0mSl1
R9 0,3 Ом
ТЗ
П217
R15 12 0м
Т7
П217
R10 0,3 0m
•10
'15 R7 10 Ом
Д8
Д814В
R4 100 Ом
Т71Р1
R3 750 Ом
Р1
R5
470 Ом
1 R2
750 0м
R6
2,2
кОм
'23'24 8
Т5
П215
Т8
217
R16
0,3 Ом
•16
Т12 R24
п217 0,3 Ом
R25
0,3 Ом
R18
3,9 кОм
ДЮ
Д814А
f19
|2,2
кОм
R14
390
Ом
Т10
П215
Т11
П217
•17
R21
200
кОм
61r22
И510
Т Ом
7'
•21
22"
ДЮ
Д814А
ДЮ
Д814А
R26
кОм
Тб (
МП26А,
Т14
МП26
Д11
Д814А
'Д12
Д818Е
Т13
МП26А
R12
560
Ом
С7
10 мкФ
50 В
R27
12
кОм
С8
0,068 мкФ
Й R11
И]5,6 кОм
С6
20 мкФ
6,3 В
нл—
Д814А
'18
Т15
МП37А
ДЮ
Д226Б
Д226Б
R31
2,2
кОм
R33
2,2
кОм
Т16
МП37А:
20
830
42>Hh'
С9
\R32
| 5,6
кОм
Д17
КД202А
-о $
ИП1
М4203
0-30 В
R37
5Т
ом
R38
5У
Ом
R39
51
ОМ
Ом
Ом
Ом
Ш20
Г Ом
Ом
R44
51
R2S
R46 '
100
Ом________
KL
С11
200 мкФ
100 В
Подбирают при
регулировании
9
2
4
3
5
О в
5
Схема электрическая принципиальная источника питания постоянного тока Б5-7
Перечень элементов электрической принципиальной схемы
источника питания постоянного тока Б5-7
Зона Поз. обозна- чение Наименование Количество Примечание
Резисторы МЛТ ГОСТ 7113—66 Резисторы СПЗ ОЖО.468.012 ТУ Резисторы ПЭВ ГОСТ 6513—66 Резисторы ППБ ОЖО.468.512 ТУ Резисторы ПТМН ОЖО.467.503 ТУ
R1 МЛТ-0,25-330 кОм± 10 о/о 1
R2, R3 МЛ Т-0,5-750 Ом ±5 % 2
R4 МЛТ-0,25-100 Ом± 10% 1
R5 МЛ Т-0,25-470 Ом± 10 % 1
R6 СПЗ-9а-10-2,2 кОм+20% 1
R7 МЛТ-0,5-100м±10% 1
R8 ПЭВ-25-12 Ом±10% 2 Параллельно
R9, R10 0,ЗОм±5% ЕЭ7.714.176 2
R11 МЛТ-0,25-5,6 кОм ± 10 % 1
R12 МЛ Т-0,25-560 Ом± 10% 1
R13 МЛТ-0,25-5,6 кОм ± 10% 1
R14 МЛТ-0,25-390 Ом± 10 % 1
R15 ПЭВ-25-12 Ом± 10% 1
Зона Поз. обозна- чение Наименование
R16, R17 0,3 Ом ±5 %
R18 МЛТ-0,25-3$ кОм ±10%
R19 МЛТ-0,25-2,2 кОм ± 10%
R20* МЛТ-0,25-680 Ом± 10%
R21 МЛТ-1-200 0м±5%
R22 МЛТ-0,25-510 Ом±5%
R23 МЛТ-0,25-10 кОм± 10%
R24, R25 0,3 О.м±5%
R26 МЛТ-0,25-1 кОм ±10 %
R27 МЛТ-0,25-12 кОм ± 10 %
R28 МЛТ-0,25-5,6 кОм ±10%
R29 МЛ Т-0,5-15 кОм ± Ю %
R30 МЛТ-0,25-560 Ом± 10%
R31 МЛТ-0,25-2,2 кОм ± 10%
R32 МЛ Т-0,25-5,6 кОм ±10%
R33 МЛТ-0,25-2,2 кОм ± 10%
R34 ППБ-1В-100 Ом±10%
R35 ПТМН-1-ЮООм±1%
R36 ПТМН-0,5-1200м±1%
Кол. Примечание
ЕЭ7.714.176 2 1 1
1 1 1 1 Подои р. и ри регул.от 390 Ом до 1 кОм
ЕЭ7.714.176 2 1 1 1 1 I I 1 1 1 1 1
R37-R45 ПТМН-1-51 Ом±1% 9-
R46 ППБ-2А-1000м+5% 1
Конденсаторы К40У ОЖО.462.056 ТУ
Конденсаторы К50 ОЖО.464.120 ТУ
Конденсатор К Л С ОЖ0.460.020 ТУ
Конденсатор МБМ ГОСТ 5171—69
Cl К40У-9-1000-0,01 + 10% 1
С2 К40У-9-400-0,1 + 10% 1
СЗ К40У-1000-0,01 + 10% 1
С4 К50-20-160-200 9 Параллельно
С5 К50-20-160-200 1
С6 К50-20-6.3-20 1
С7 К50-20-50-10 1
С8 КЛС-1А-Н90-68000пФ +|»% 1
С9 К50-20-6.3-20 1
CIO К50-20-100-200 2 Параллельно
СИ К50-20-100-200 1
С12 МБМ-160-0,1-П 1
ИП1 Вольтметр М4203 кл 4; 0—30 В ТУ25-04-1382-70 1
В1 Микротумблер МТ-1 ОЮ0.360.016ТУ 1
В2 Переключатель 12П2Н2 Н0.360.600 1
Гн1—Гн4 Гнездо 4
ю
Зона Поз. обозна- чение Наименование Количество Примечание
Д1-Д4 Диоды полупроводниковые Д231 УЖ3.362.018 ТУ 4
Д5, Д6 Д226Б ЩБ3.362.002 ТУ 2
Д7, Д8 Д814В СМ3.362.012 ТУ 2
ДЙ-Д11 Д814А СМ3.362.012 ТУ 3
Д12 Д818Е СМ3.362.025 ТУ 1
ДГЗ, Д14 Д814А СМ3.362.012 ТУ 2
Д15, Д16 Д226Б ЩБ3.362.002 ТУ 2
Д17 КД202А УЖ3.362.036 ТУ 1
Л1 Лампа ИН-3 ЩА3.341.001 ТУ 1
Л2 » СМН9-60-2 ОСТ160.535.014-74 1
Пр1 Предохранитель ВП1-1; 2А ОЮ0.480.003 ТУ 1
Р1 Реле ЕЮ4.550.000— 1 1
Т1 Транзисторы МП26А ГОСТ 14830—69 1
Т2 П215 СИ3.365.012ТУ 1
ТЗ» Т4 П217 СИ3.365.017 ТУ 2
Тб П215 СИ3.365.012ТУ 1
Тб МП26А ГОСТ 14830—69 1
Т7, Т8 T9 П217 МП26А
Т10 Til, Т12 Т13, Т14 Т15, Т16 Тр1 П215 П217 МП26А МП37А Трансформатор
СИ3.365.017ТУ
ГОСТ 14830—69
СИ3.365.012 ТУ
СИЗ .365.017 ТУ
ГОСТ 14330-69
ГОСТ 14331—63
ЕЭ4.703.045 Сп
Таблица режимов транзисторов
Обозначе- ние по прин- ципиальной схеме Напряжение относительно эмиттера, В
коллектор база
Т1 от минус 8,5 до минус 17 не более минус 1,2
Т2 то же 8,5 то же 17 то же 1,2
ТЗ » 9 » 16 » 1,5
Т4 » 9 » 16 » 1,5
Т5 » 13 » 25 » 1,2
Тб » 6,5 » 9 » 1,2
Т7 не более минус 2 » 1,5
Т8 не более минус 2 » 1,5
T9 от минус 3,5 до минус 7 » 1,2
Т10 то же 1 то же 4 » 1,2
Т11 » 1,5 » 4,5 » 1,5
Т12 » 1,5 » 4,5 » 1,5
Т13 » 6 » 11 » 1,2
Т14 » 6 » 15 » 1,2
TI5 от плюс 6 до плюс 13,5 не более плюс 0,75
Т1б то же 6 то же 13,5 то же 0,75
Примечание. Напряжения измеряются вольтметром с входным соп-
ротивлением 2кОм на 1 В при напряжении питающей сети 220 В, напряже-
нии выхода 30 В и токе нагрузки 3 А.
Намоточные данные трансформатора Тр1
Обозначение по схеме Номера выводов (порядок намотки) Число ВИТКОВ Диаметр провода, мм Материал
Тр1 1-2 80() 0,64 Провод ПЭВ-2
2—3 29 0,64 то же
3—4 29 0,64 »
Экран 17 — — Лента М1Т 0,05 x 60x 230
5—6 130 0,31 Провод ПЭВ 2
6—7 130 0,31 то же
11—12 11 1,56 »
12-13 11 1,56
13-14 11 1,56 »
14-15 п 1,56 »
15-16 п 1,56 »
16-21 11 1,56
2122 11 1,56 !•
22—23 11 1,56 *
23 -24 11 1,55 *
Сердечник 24—25 60 1,56
ШЛ 25x32 — —„ Сталь 9340-0,15 0100.572.001 ТУ
Намоточные данные реле Р1 источника питания
Обозначение по схеме Номера выводов катушек Число витков Диаметр провода, мм Марка провода
Р1 1-2 6 0,64
3-4 50 0,47 ПЭВ-2
5-6 1600 0,08
J ! ( ( '' / / \ \ / L ~~ LT МП37А и МП26А |> , уу Ф)‘ jjj \\ // / — / .Эмиттер — 1z з^-база Ко л лект ар База ^Зниттер Коллектор
П215 и П217
Схема расположения выводов транзисторов
