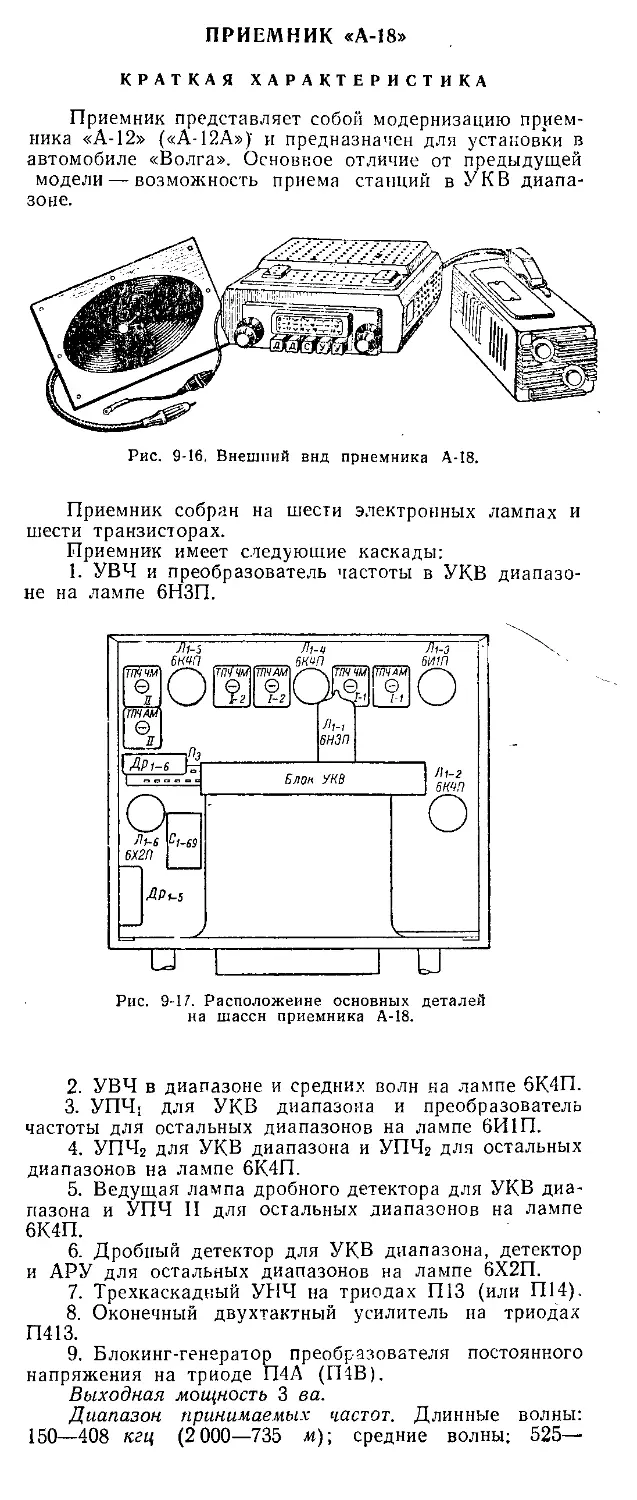

ПРИЕМНИК «А-18»
КРАТКАЯ ХАРАКТЕРИСТИКА
Приемник представляет собой модернизацию приемника «А-12» («А-12А»)' и предназначен для установки в автомобиле «Волга». Основное отличие от предыдущей модели — возможность приема станций в УКВ диапазоне.
Рис. 9-16, Внешний внд приемника А-18.
Приемник собран на шести электронных лампах и шести транзисторах.
Приемник имеет следующие каскады:
1.	УВЧ и преобразователь частоты в УКВ диапазоне на лампе 6НЗП.
Рис. 9-17. Расположение основных деталей на шасси приемника А-18.
2.	УВЧ в диапазоне и средних волн на лампе 6К4П.
3.	УПЧ] для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
4.	УПЧ2 для УКВ диапазона и УПЧ2 для остальных диапазонов на лампе 6К4П.
5.	Ведущая лампа дробного детектора для УКВ диапазона и УПЧ II для остальных диапазонов на лампе 6К4П.
6.	Дробный детектор для УКВ диапазона, детектор и АРУ для остальных диапазонов на лампе 6Х2П.
7.	Трехкаскадный УНЧ на триодах П13 (или П14).
8.	Оконечный двухтактный усилитель на триодах П413.
9.	Блокинг-генератор преобразователя постоянного напряжения на триоде П4А (П4В).
Выходная мощность 3 ва.
Диапазон принимаемых частот. Длинные волны: 150—408 кгц (2 000—735 м)\ средние волны; 525—
340
ГЛАВА ДЕВЯТАЯ. АВТОМОБИЛЬНЫЕ РАДИОПРИЕМНИКИ
1 605 кгц (571—187 м); ультракороткие волны: 65,8— 73 Мгц (4,55—4,12 м). Промежуточная частота в УКВ диапазоне 8,4 Мгц, в остальных диапазонах 465 кгц.
Чувствительность в диапазоне УКВ при работе от штыревой антенны (1,1 м в середине УКВ диапазона) 3—5 мкв, в диапазоне длинных волн 50—70 мкв, в диапазоне средних волн 20—40 мкв.
Потребляемая мощность 30 вт.
В комплект приемника входят еще блок питания и усилитель низкой частоты УП-18, громкоговоритель на отражательной доске и антенный кабель.
Расположение основных узлов и элементов приемника приведено на рис. 9-17.
СХЕМА
Принципиальная схема приведена на рис. 9-18.
Блок УКВ выполнен по обычной схеме на двойном триоде с некоторыми незначительными отклонениями от схемы унифицированного блока УКВ радиовещательных приемников. Настройка блока УКВ по диапазону осуществляется изменением индуктивности контурных катушек.
Входные цепи тракта AM имеют непосредственную связь с антенной. В диапазоне СВ применена одноконтурная схема, а в диапазоне ДВ — двухконтуриая с параллельно-последовательным включением контурных катушек в цепь сетки лампы УВЧ, чем достигается, кроме упрощения коммутации, хорошая полоса пропускания по всему диапазону ДВ.
В анодной цепи лампы УВЧ включен фильтр, ослабляющий сигналы с частотой, равной промежуточной частоте тракта AM. Он представляет собой последовательный ГС-контур. Нагрузкой по постоянной составляющей анодного тока является резистор, а по переменной — параллельный контур. Контур УВЧ через емкость включен в управляющую сетку триод-гептода, являющегося преобразователем тракта AM и первым каскадом УПЧ тракта ЧМ. Выход блока УКВ постоянно включен в сетку гепт одной части триод-гептода. При включении тракта AM с УКВ блока снимается питание анодных цепей триодов, отключается первый фильтр ПЧ тракта ЧМ, выполненный как комбинированная нагрузка гептодной части триод-гептода, и включается цепь АРУ.
Гетеродин тракта AM выполнен на триоде по обычной схеме с настроенным контуром в цепи сетки и индуктивной обратной связью в цепи анода. В анод гептодной части лампы преобразователя тракта AM и усилителя ПЧ тракта ЧМ включены последовательные фильтры ПЧ трактов ЧМ и AM.
Детектор ЧМ работает по схеме детектора отношений. Для подавления паразитной амплитудной модуляции в цепи контура последнего УПЧ тракта ЧМ применена специальная цепочка из резисторов, емкости и полупроводниковых диодов. Детектор сигнала выполнен по схеме последовательного диодного детектирования, а детектор АРУ — по схеме параллельного диодного детектирования. При переходе с тракта AM иа тракт ЧМ и обратно цепи детекторов коммутируются.
УНЧ представляет собой полупроводниковый усилитель с двухтактным выходом, входным и выходным трансформаторами оконечного каскада. Три первых каскада — усилитель с емкостной связью и включением транзисторов по схеме с общим эмиттером. Регулятор тембра установлен между первым и вторым каскадами УНЧ. Для уменьшения нелинейных искажений УНЧ охвачен отрицательной обратной связью, которая подается со вторичной обмотки выходного трансформатора на предварительный усилитель,
Блок питания выполнен на транзисторном преобразователе и мостиковом выпрямителе иа полупроводнике- . вых диодах. С выпрямителя снимается напряжение начального смещения ламп приемника, подающееся в цепь детектора АРУ тракта AM. Для питания от 12,8-вольто-вой сети автомашины нити накала ламп приемника соединены последовательно-параллельно. Для снижения импульсных помех, проникающих по цепи питания, накал двойного диода осуществляется через дроссели. Анодное напряжение получается выпрямлением (мостиковая схема на четырех диодах типа Д7Д) высокочастотного напряжения блокинг-генератора с самовозбуж-। деиием.
ДЕТАЛИ
Высокочастотные катушки. Данные катушек приведены в табл. 9-6.
Таблица 9-6
Катушка	Число ВИТКОВ	Марка и диаметр провода
М—t	Печатные
^1—2 2-1—3	295	ПЭЛШО; 0,1
2-1—4	295	ПЭЛШО; 0,1
7-1—5	10,5	ММ; 0,8
7-1—в	4,5	ПЭВ-1; 0,27
7-1—7	9,5	ММ; 0,8
7-1—8	13+13+12	ПЭВ-1; 0,15
7-1—9	11 + 11+9	ПЭВ-1; 0,15
7-1—ю	295	ПЭЛШО; 0,1
7-1—11	105+105+105	ЛЭ; 3X0,06
7-1 — 12	295	ПЭЛШО; 0,1
2-1—13	70	ПЭЛШО; 0,1
2*j—14	80	ПЭЛШО; 0,1
2-1—15	70+75+75	ПЭВ-1; 0,1
м-1в	160+160+115	ПЭВ-1; 0,1
2*1—17	11 + 10+2	ПЭЛШО; 0,15
М-18	70+80	ЛЭ; 5X0,06
М-19	11+10+10	ПЭЛШО; 0,15	'
2-1 —20	70+80	ЛЭ; 5X0,06
2-1—21	11+10+2	ПЭЛШО; 0,15
	70+80	ЛЭ; 5X0,06
2*1—23	10+10+1	ПЭЛШО; 0,15
2*1 —94	70+80	ЛЭ; 5X0,06
2*1—2R	70+80	ЛЭ; 5X0,06
L1 —2й	11 + 11+11 + 11	ПЭЛШО; 0,15
	80+(54+16)	ЛЭ; 5X0,06
2-1 — 2?	2 х(5+5+5)	ПЭЛШО; 0,15
	8	ПЭВ-1; 0,1
7-1—30	10+10	ПЭЛШО; 0,1
Выходной трансформатор. Первичная обмотка имеет 240 витков провода ПЭВ-10,31, вторичная — 80 витков провода ПЭЛ-1 0,8.
Переходный трансформатор. Первичная обмотка имеет 750 витков провода ПЭЛ-10,15, вторичная — 2х Х150 витков провода ПЭВ-1 0,33.
Трансформатор питания. Первичная обмотка содержит 70+840 витков провода ПЭЛ.
Дроссели. Др1 имеет 80 витков провода ПЭЛ-10,1; Дрг, Дрз и Др4 имеют по 50 витков провода ПЭЛ-1 0,20; Др$ и Дре имеют по 80 витков провода ПЭЛ-10,93; Др2-\ имеет 190 витков провода ПЭВ-1 0,59.
Громкоговоритель типа ЗГД-28 имеет звуковую катушку из 62 витков провода ПЭЛ 0,18 (сопротивление постоянному току 34 ом).
ПРИЕМНИК «А-18Е»
Приемник отличается от модели «А-18» следующим: 1. Изменены диапазоны принимаемых частот: в УКВ диапазоне 88—104 Мгц (3,42—2,88 .и);
в диапазоне средних волн (515—1 620 кгц (583— 185 м).
2. Чувствительность в диапазоне УКВ 5—10 мкв: в диапазоне длинных волн 100—150 jhks;
в диапазоне средних волн 40—70 мкв.
3. Принципиальная схема блока УКВ приведена на рис. 9-19.
