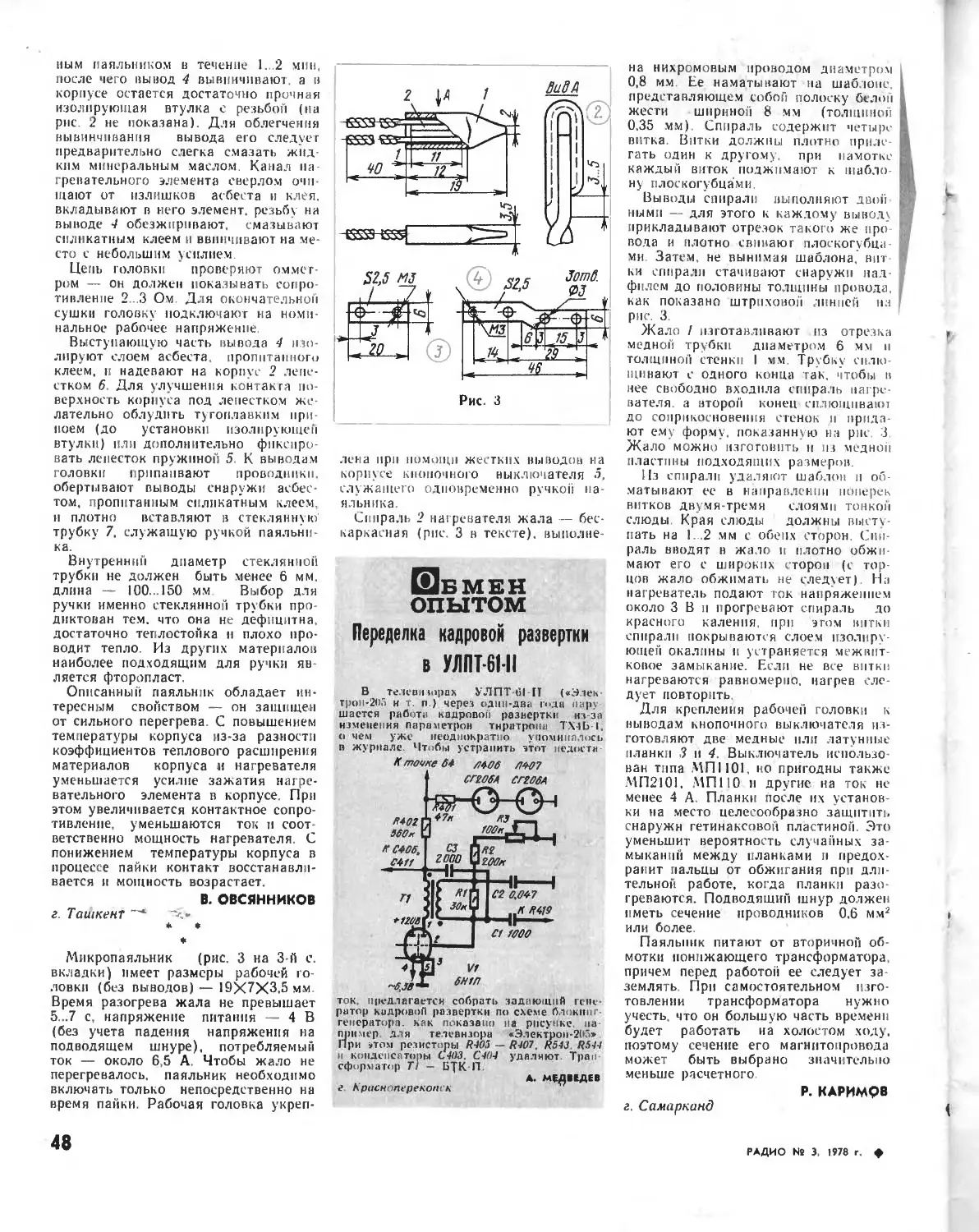

ным паяльником в течение 1...2 мни,
после чего вывод 4 вывинчиваю! а в
корпусе остается достаточно прочная
изолирующая втулка с резьбой (на
рис 2 не показана) Для облегчения
вывинчивания вывода его следует
предварительно слегка смазать жид-
ким минеральным маслом. Канал на-
гревательного элемента сверлом очи-
щают от излишков асбеста и клея,
вкладывают в него элемент, резьбу на
выводе 4 обезжиривают, смазывают
силикатным клеем и ввинчивают на ме-
сто с небольшим усилием

Цепь головки проверяют оммет-
ром — он должен показывать сопро
тивленпе 2..3 Ом Для окончательной
сушки головку подключают на номи
нальное рабочее напряжение

Выступающую часть вывода 4 изо-
лируют слоем асбеста, пропитанного
клеем, и надевают на корпус 2 лепе-
стком 6 Для улучшения контакта по-
верхность корпуса под лепестком же-
лательно сблудить тугоплавким при
поем (до установки изолирующей
втулки) пли дополнительно фиксиро-
вать лепесток пружиной 5 К выводам
головки припаивают проводники,
обертывают выводы снаружи асбес-
том. пропитанным силикатным клеем,
и плотно вставляют в стеклянную
трубку 7, служащую ручкой паяльни-
ка.

Внутренний диаметр стеклянной
трубки не должен быть менее 6 мм.
длина — 100... 150 мм Выбор для
ручки именно стеклянной трубки про-
диктован тем. что она не дефицитна,
достаточно теплостойка и плохо про-
водит тепло. Из других материалов
наиболее подходящим для ручки яв
ляется фторопласт

Описанный паяльник обладает ин-
тересным свойством — он защищен
от сильного перегрева. С повышением
температуры корпуса из-за разности
коэффициентов теплового расширения
материалов корпуса и нагревателя
уменьшается усилие зажатия нагре-
вательного элемента в корпусе. При
этом увеличивается контактное сопро-
тивление, уменьшаются ток и соот-
ветственно мощность нагревателя. С
понижением температуры корпуса в
процессе пайки контакт восстанавли-
вается и мощность возрастает.

В. ОВСЯННИКОВ
г Ташкент >,-
* *
♦

Микропаяльник (рис. 3 на 3-й с.
вкладки) имеет размеры рабочей го-
ловки (без выводов) — 19X7X3.5 мм
Время разогрева жала не превышает
5...7 с, напряжение питания — 4 В
(без учета падения напряжения на
подводящем шнуре), потребляемый
ток — около 6,5 А. Чтобы жало не
перегревалось, паяльник необходимо
включать только непосредственно на
время панки Рабочая головка укреп-

лена при помощи жестких выводов на
корпусе кнопочного выключателя
служащего одновременно ручкой на
яльника

Спираль 2 нагревателя жала — бес-
каркасная (рис. 3 в тексте), выполне-

Щбмен

опытом

Переделка кадровой развертки
в УЛПТ61П

В телевизорах УЛПТ til IT («Элек
трон-205 и т. п ) через один-два г«»да пару
шаетси работа кадровой развертки из-за
изменения параметрон тиратрона ТХ4Б-1.
о чем уже неоднократно упоминалось
в журнале. Чтобы устранить этот иедоста

Д' точке 64 лбОб ЛЧ07

ток предлагается собрать задающий гене-
ратор кадровой развертки по схеме блокпнг-
генератора. как показано на рисунке па
пример для тетевнзора «Эпектроп-2(>5»
При этом резисторы R405 — R407. R543 R5-H
и конденсаторы С 403. С404 удаляют Тран-
сформатор TI — BJK П

А. МЕДВЕДЕВ
г Криснппереконеь

на нихромовым проводом диаметром
0,8 мм Ее наматывают на шаб юнг.
представляющем собой полоску белой
жести шириной 8 мм (толщиной
0.35 мм) Спираль содержит четыре
витка. Витки должны плотно приле-
гать один к другому, при намотке
каждый виток поджимают к шабло-
ну плоскогубцами.

Выводы спирали выполняют двои
ними — для этого к каждому выводу
прикладывают отрезок такого же про
вода и плотно свивают плоскогубца
ми Затем, не вынимая шаблона, вит-
ки спирали стачивают снаружи над-
филем до половины толщины провода,
как показано штриховой линией на
рис. 3.

Жало / изготавливают из отрезка
медной трубки диаметром 6 мм и
толщиной стенки I мм. Трубку сплю
щнвают с одного конца так. чтобы в
нее свободно входила спираль нагре-
вателя. а второй конец сплющивают
до соприкосновения стенок и прида-
ют ему форму, показанную на рш 3
Жало можно изготовить и из медной
пластины подходящих размеров.

Из спирали удаляют шаблон и об-
матывают ее в направлении поперек
витков двумя-тремя слоями тонкой
слюды Края слюды должны высту
пать на 1 2 мм с обеих сторон Спи-
раль вводят в жало и плотно обжи
мают его с широких сторон (с тор-
цов жало обжимать не следует) На
нагреватель подают ток напряжением
около 3 В и прогревают спираль до
красного каления, при этом витки
спирали покрываются слоем изолиру-
ющей окалины и устраняется межнит-
ковое замыкание. Если не все витки
нагреваются равномерно, нагрев еле
дует повторить

Для крепления рабочей головки к
нывода.м кнопочного выключателя из-
готовляют две медные или латунные
планки 3 и 4. Выключатель использо-
ван типа МП1101, но пригодны также
МП2101, МП110 и другие на ток не
менее 4 А Планки после их уставов
ки на место целесообразно защитить
снаружи гетинаксовой пластиной. Это
уменьшит вероятность случайных за-
мыкании между планками л предох-
ранит пальцы от обжигания при дли-
тельной работе, когда планки разо-
греваются. Подводящий шнур должен
иметь сечение проводников 0,6 мм2
или более.

Паяльник питают от вторичной об-
мотки понижающего трансформатора,
причем перед работой ее следует за-
землять При самостоятельном изго-
товлении трансформатора нужно
учесть, что он большую часть времени
будет работать на холостом ходу,
поэтому сечение его магнитопровода
может быть выбрано значительно
меньше расчетного

Р. КАРИМРВ
г Самарканд
