ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

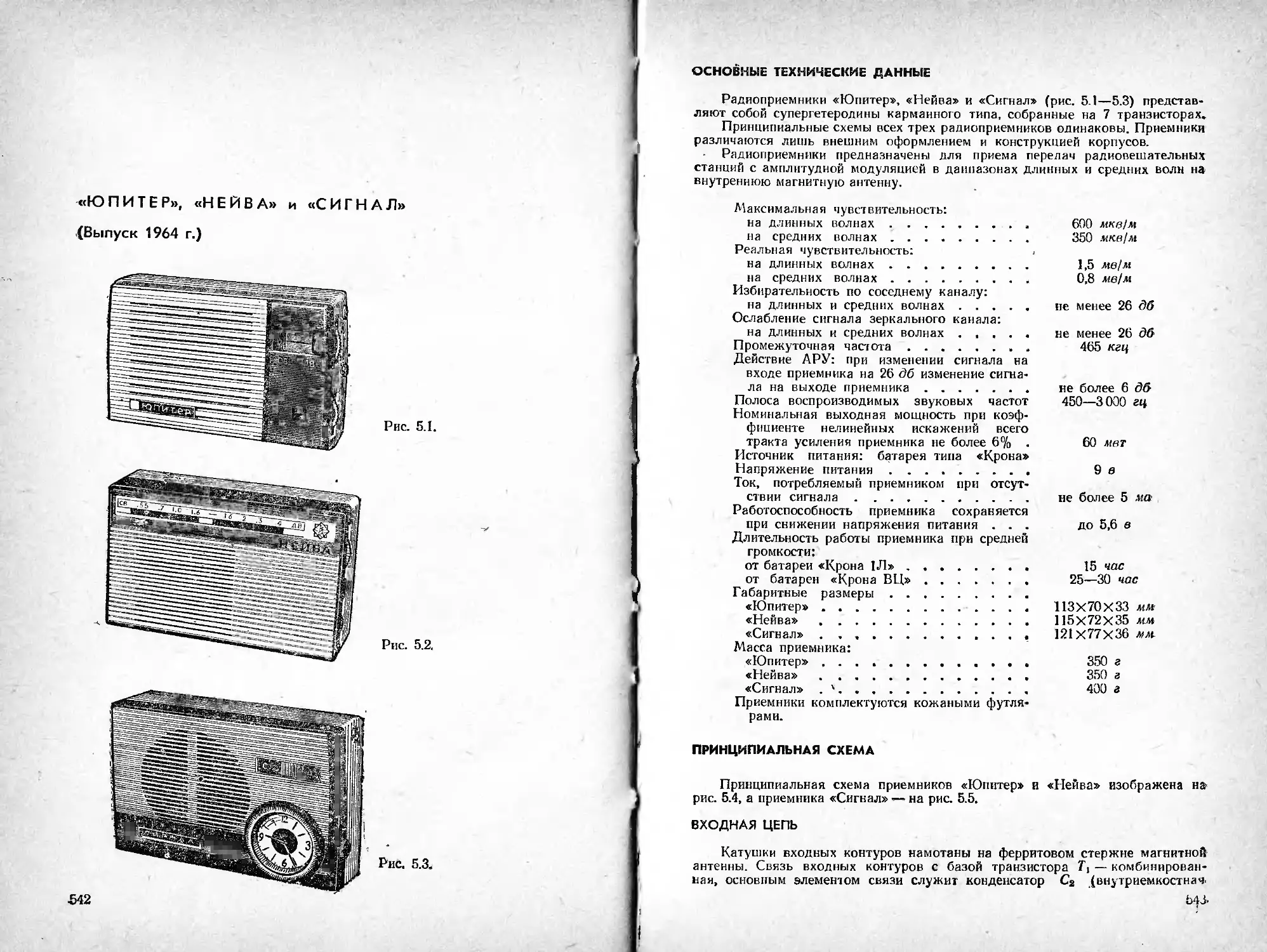

Радиоприемники «Юпитер», «Нейва» и «Сигнал» (рис. 5.1—5.3) представ-
ляют собой супергетеродины карманного типа, собранные на 7 транзисторах»

Принципиальные схемы всех трех радиоприемников одинаковы. Приемники
различаются лишь внешним оформлением и конструкцией корпусов.

 Радиоприемники предназначены для приема передач радиовещательных
станций с амплитудной модуляцией в даипазонах длинных и средних волн на
внутреннюю магнитную антенну.

Максимальная чувствительность:
на	длинных	волнах........................ 600	мкв/м

на	средних	волнах......................... 350	мкв/м

Реальная чувствительность:	.

на	длинных	волнах......................... 1,5	мв!м

на	средних	волнах......................... 0,8	мв/м

Избирательность по соседнему каналу:

на длинных и средних волнах ..... не менее 26 дб

Ослабление сигнала зеркального канала:

на длинных и средних волнах............ не менее 26 дб

Промежуточная частота.................... 465 кгц

Действие АРУ: при изменении сигнала на

входе приемника на 26 дб изменение сигна-
ла на выходе приемника................. не более 6 дб

Полоса воспроизводимых звуковых частот	450—3 000 гц

Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 6% .	60 мет

Источник питания: батарея типа «Крона»

Напряжение питания....................... 9 а

Ток, потребляемый приемником при отсут-
ствии сигнала........................... не более 5 ма

Работоспособность приемника сохраняется
при снижении напряжения питания ... до 5,6 в

Длительность работы приемника при средней
громкости:

от батареи «Крона 1Л» . ............... 15 час

от батареи «Крона ВЦ».................. 25—30 час

Габаритные размеры.......................

«Юпитер»................................  113X70	X 33 мм

«Нейва»................................ 115 X72 X 35 мм

«Сигнал» . . .................... 121X77X36 мм

Масса приемника:
«Юпитер»	................................... 350	а

«Нейва»....................................... 350	а

«Сигнал»	. '................................ 400	а

Приемники комплектуются кожаными футля-
рами.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Принципиальная схема приемников «Юпитер» и «Нейва» изображена на-
рис. 5.4, а приемника «Сигнал» — на рис. 5.5.

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров намотаны на ферритовом стержне магнитной
антенны. Связь входных контуров С базой транзистора Tj — комбинирован-
ная, основным элементом связи служит конденсатор С2 (внутриемкостнач.

643.
Рис. 5.4, Принципиальная схема приемников «Юпитер» и «Нейва».
Переключатель диапазонов установлен в положение СЙ-.

18 Зак. 1157

Переключатель диапазонов установлен в положение СВ;
переключатель рода работы — в положение «Часы».
связь) и вспомогательным элементом — катушка связи Т8 (индуктивная связь).
Такая схема входной цепи имеет равномерный коэффициент передачи по диа-
пазону, позволяет улучшить ослабление сигнала зеркального канала и умень-
шить число групп контактов переключателя диапазонов. Кроме того, при
внутриемкостной связи исключаются каналы побочного приема, возникающие
вследствие паразитных резонансов, создаваемых индуктивностью связи и вход-
ной емкостью первого транзистора.

Наружная антенна подключается к входной цепи через конденсатор С1е

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь ^астоты собран на транзисторе типа ГТ309Г по схеме
с совмещенным гетеродином. Гетеродин работает по схеме индуктивной трех-
точки. Оптимальное условие преобразования частоты во всем диапазоне вы-
полняется при напряжении гетеродина на эмиттере транзистора Т\ 80—120 мв.

Нагрузкой преобразователя частоты служит трехконтурный фильтр сосре-
доточенной селекции (ФСС), который обеспечивает избирательность по сосед-
нему каналу.

Ширина полосы пропускания ФСС (7,5—8 кгц на уровне —6 дб) опреде-
ляется величинами емкостей конденсаторов Сю и Си.

Связь ФСС с коллекторной цепью транзистора 7\ емкостная (через емко-
стный делитель С8, Cs),'a с базой транзистора Т2—автотрансформаторная.
Режим транзистора 7\ преобразователя частоты определяется величинами со-
противлений резисторов Ri, R2, R3.

Максимальная чувствительность приемника по промежуточной частоте
с базы транзистора Т\ 2—3 мкв при выходном напряжении на нагрузке усили-
теля НЧ 225 мв.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисто-
рах Тг типа. ГТ309Е и Тз типа ГТ309В.

Первый каскад усилителя ПЧ — апериодический. Второй каскад собран
по резонансной схеме с нейтрализацией. Нагрузкой транзистора служит одно-
контурный фильтр ПЧ (ФПЧ) АцС|9 с полосой пропускания 35—45 кгц на-
уровне —3 дб. Связь фильтра ПЧ с транзистором — автотрансформаторная,
а с детектором сигнала — трансформаторная. Для нейтрализации (частичной)
действия внутренней обратной связи транзистора включен конденсатор С18.
Это позволило повысить устойчивость работы каскада и получить больший
коэффициент усиления.

Детектор приемника собран на полупроводниковом диоде типа ДЭВ.
Для лучшей фильтрации сигнала звуковой частоты в цепи нагрузки детектора
включен П-образный LC-фильтр, состоящий из дросселя Дрх и конденсаторов
С20 и С21. Нагрузкой детектора служит переменный резистор Rls, с которого
через разделительный конденсатор С27 напряжение звуковой частоты подается
на базу транзистора Л первого каскада усилителя НЧ. Чтобы свести к мини-
муму искажения, улучшить работу АРУ и повысить чувствительность, детек-
тор Д, работает при нулевом смещении. Напряжение, смещающее рабочую
точку диода, снимается с резистора /?,2.

Для автоматической регулировки усиления используется постоянная со-
ставляющая тока детектора, с помощью которой регулируется базовый ток
первого каскада усилителя ПЧ. Напряжение АРУ снимается с нагрузки детек-
тора /?|3 и через резистор Re подается в базовую цепь транзистора Т2.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран на транзисторах Т4, Т5,.
Те, Тт. Первый каскад усилителя НЧ выполнен на транзисторе Л типа ГТ108А.
Нагрузкой каскада служит резистор Rn. Стабилизация режима работы и по-
546
f

дача автоматического смещеиия на базу транзистора Г4 осуществляется с по-
мощью резистора Глб, включенного в цепь отрицательной обратной связи по
напряжению. Для увеличения входного сопротивления первого каскада усили-
теля НЧ применена отрицательная обратная связь по току (Pie). Большое
входное сопротивление первого каскада усилителя НЧ позволило применить
детектор с малым коэффициентом нелинейных искажений.

Второй каскад усилителя НЧ собран на транзисторе Гб типа ГТ108Б,
в коллекторную цепь которого включен согласующий трансформатор Г/д. Вы-
ходной каскад усилителя НЧ выполнен на транзисторах Г6 и Г7 типа ГТ108В

(225мВ)

Рис. 5.6. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемников «Юпитер», «Нейва»

и «Сигнал».

по двухтактной схеме и работает в режиме класса АВ. Напряжение смещения
на базы выходных транзисторов Г6 и Г7 создается эмиттерным током предоко-
печного каскада на резисторах Р22, Rn, что позволяет получить малый ток
покоя. Нагрузкой выходного каскада служит громкоговоритель типа 0.1ГД 8.
Температурная стабилизация выходного каскада усилителя НЧ обеспечивает-
ся терморезистором Р23 типа СТЗ-17.

Коррекция частотной характеристики и устранение фазового сдвига на
верхних звуковых частотах в усилителе НЧ осуществляется конденсаторами
Сз1 и С32. Для уменьшения коэффициента нелинейных искажений и улучше-
ния частотной характеристики два последних каскада усилителя НЧ охвачены
частотнонезависимой отрицательной обратной связью, напряжение которой
снимается со вторичной обмотки выходного трансформатора и через цепочку
J?2iCS0 подается в эмиттерную цепь транзистора Г5. Все каскады приемника
имеют температурную и режимную стабилизацию, что обеспечивает надеж-
ность его работы в интервале температур от —10 до +40° С. Режимы работы
транзисторов указаны на рис. 5.6.

В приемниках предусмотрена возможность подключения телефона типа
ТМ-4, при включении которого громкоговоритель автоматически отключается.
J8* 54?
X

КОНСТРУКЦИЯ И ДЕТАЛИ

Радиоприемник «Юпитер» является одним из первых транзисторных при-
емников карманного типа, выпускаемых серийно отечественной промышлен-
ностью. Конструкция всех узлов приемников «Юпитер», «Нейва» и «Сигнал»
одинакова, за исключением верньерных устройств.

Корпус приемников выполнен из ударопрочного полистирола. В корпусе
имеется отсек для источника питания, закрывающийся крышкой. При переносе
приемник помещается в кожаный футляр.

Органы управления (ручки настройки и регулятора громкости), гнезда
для подключения наружной антенны (Г]) и телефона (Г2) расположены на
левой боковой стороне приемника, а переключатель диапазонов — на задней
крышке. Шкала приемника «Нейва» расположена на лицевой стороне, а прием-
ников «Юпитер» и «Сигнал» — на ручке настройки и хорошо просматривается
через прямоугольный вырез. Шкалы приемников проградуированы в мегагер-
цах. Монтаж приемников выполнен на печатной плате, изготовленной из фоль-
гированного гетинакса.

Настройка приемников на принимаемую радиостанцию осуществляется ма-
логабаритным двухсекционным блоком конденсаторов переменной емкости типа
КПТМ-4 емкостью 7—280 пф. Переключатель диапазонов — типа ПД-2-2П411
(МДПВ-1-1-4).

Схема расположения узлов и деталей на печатной плате показана на
рис. 5.7.

Магнитная антенна выполнена на стержне из феррита марки 600НН с раз-
мерами 100X20X3 льи. Катушки контуров гетеродина, ФСС, ФПЧ и дросселя
ДР1 намотаны на двухсекционных каркасах, каждый из которых помещен
в чашки из феррита марки Ч1-2М1000 НМЗ-4 диаметром 6,1 мм.

Подстройка контуров производится ферритовыми сердечниками марки
М1000НМЗ-4 с резьбой диаметром 2,3 мм. Катушки контуров ФСС и ФПЧ за-
ключены в латунные экраны, катушки' контуров гетеродина и дросселя за-
щищены пластмассовыми колпачка-ми.

Намоточные данные катушек контуров приведены в табл. 5.1.

Сердечник трансформатора Tpi собран из пластин пермаллоя марки
79НМ-0,35, а трансформатора Тр2 из пластин пермаллоя марки 50Н-0,35 типа
ШЗ. Толщина набора 6 мм.

Трансформаторы усилителя НЧ Tpt и Тр2 по конструкции однотипны. На-
моточные данные трансформаторов приведены в табл. 9.3 и 9.4. Распайка вы-
водов всех контурных катушек и трансформаторов усилителя НЧ показана
на рис. 5.8.

Чтобы избежать самовозбуждения приемника по промежуточной частоте
из-за малого расстояния между ферритовой антенной и усилителем ПЧ, тран-
зистор Т3 закрыт латунным экраном.

Особенностью конструкции приемника «Сигнал» является то, что на его
лицевой панели установлены часы марки 196-ЧС-1, при помощи которых при-
емник автоматически включается в заранее установленное время. Установка
времени включения приемника производится с помощью внешнего кольца ци-
ферблата часов. На боковой стороне приемника расположена головка завода
часов, а на лицевой — переключатель рода работы приемника на два положе-
ния («Ч» и «Р»). При установке переключателя в положение «Ч» приемник
автоматически йключается при помощи часов и работает в течение 30 мин,
а затем автоматически выключается. Если требуется более продолжительное
время работы приемника (более 30 мин), переключатель рода работы прием-
ника устанавливают в положение «Р» и включают приемник как обычно с по-
мощью выключателя, совмещенного с регулятором громкости Ri3.

В приемниках применены детали следующих типов:

резистор /?1з — типа СПЗ-36, Р22— типа СТЗ-17, остальные резисторы—>
типа МЛТ-0,25;

конденсаторы С1, С4, С5, Си» С1Ь С18> С22, С23, С24, С25— типа КТ-1 а, С3а,
С36, СЗВ, С3г, С3д, Сзе— блок КПТМ, С2, С3, С2, С12, С|3, С12, Сзв — типа ПМ-1,
С?, С18, С|6, Си, С2о, С21, С2у, С31, С32, С35 — типа КМ-56, С14, С23, С28, С23, С30,
Сзз, С34 — типа К50-6.
Рис. 5.7, Схема расположения узлов и деталей на печатной плате приемников
«Юпитер» и «Нейва».
Антенна Дд и СВ

5 Ь'

Катушки контуров гетеродина

Рис 5.8. Распайка выводов (вид снизу) катушек контуров и трансформаторов
НЧ приемников «Юпитер», «Нейва» и «Сигнал».
Таблица 5 Л

Намоточные данные катушек приемников
«Юпитер», «Нейва» и «Сигнал»

Наименование  катушек	Обозна- чение на схеме	V  Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Антенная СВ . .	Г1	1—2	ЛЭШО 10x0,07	78	420±5%
Антенная ДВ . .	£.5	3—4	ПЭВТЛ 0,09	48x5	5400+ 5%
Катушка связи . .		5—6	ПЭЛПЮ 0,12	4	—
Гетеродинная ДВ .	Га	1—2	ПЭВТЛ 0,09	100x2	1100+5%
Катушка связи	ГБ	3—4—5	ПЭВТЛ 0,09	5,5+3,5	—
Гетеродинная СВ		2—2	ПЭВТЛ 0,09	50x2	258±5%
Катушка связи .	£-7	3—4—5	ПЭВТЛ 0,09	5,0+3,5	—
ФСС-1			1—2	ПЭВТЛ 0,09	48x2	240± 5%
ФСС-2			1—2	ПЭВТЛ 0,09	48x2	240± 5%
ФСС-3		Сю	1—2—3	ПЭВТЛ 0,09	84+12	240±5%
ФПЧ 			1—2—3	ПЭВТЛ 0,09	48+48	240±5%
Катушка связи	Г-12	4—5	ПЭВТЛ 0,09	48X2	240±5%
Дроссель ....		1—2	ПЭЛ 0,06	800	35000±10%
