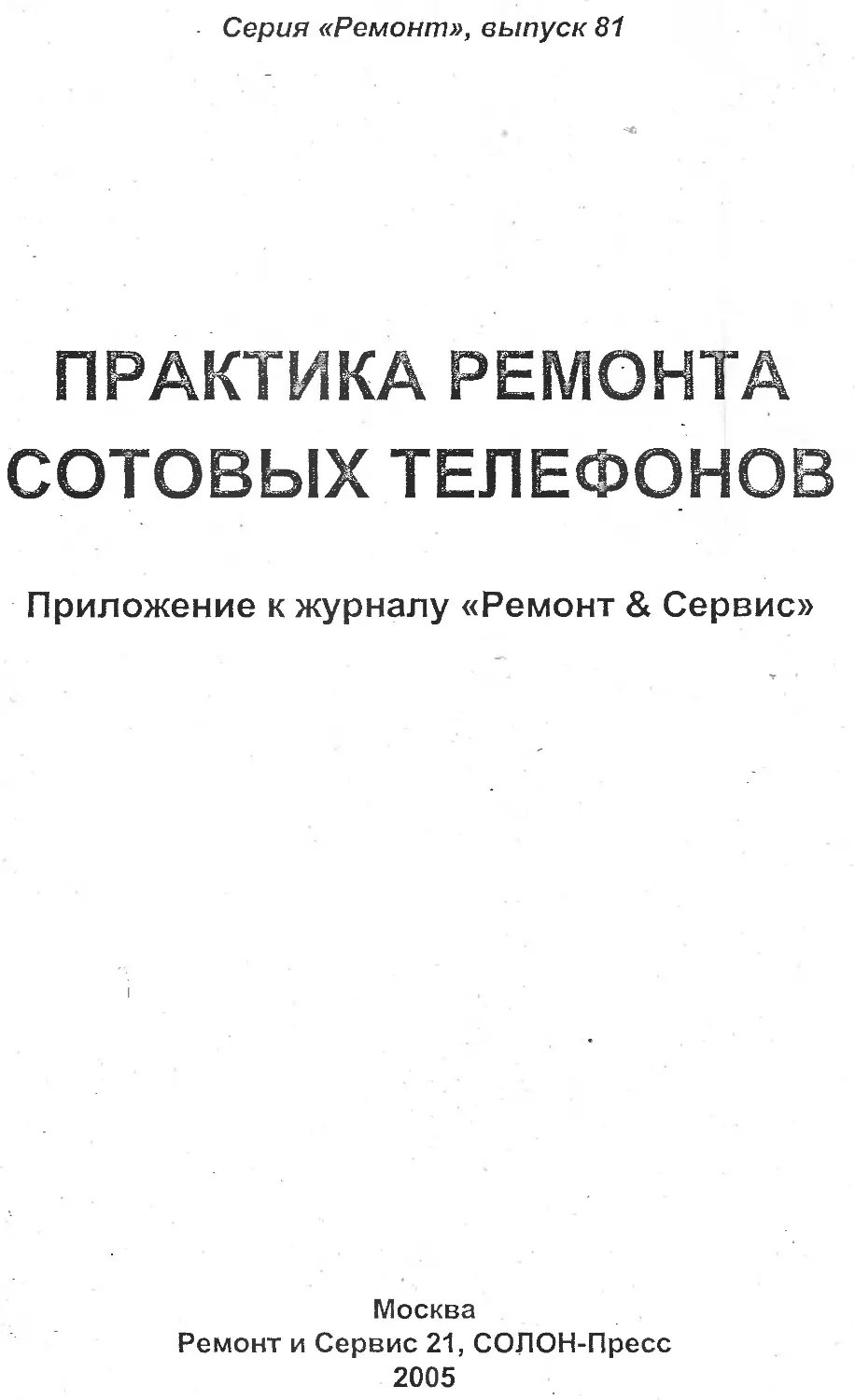

Серия «Ремонт», выпуск 81
ПРАКТИКА РЕМОНТА
СОТОВЫХ ТЕЛЕФОНОВ
Приложение к журналу «Ремонт & Сервис»
Москва
Ремонт и Сервис 21, СОЛОН-Пресс
2005
УДК 621.396.218
ББК 32.884.1
Серия «Ремонт», выпуск 81
Приложение «журналу «Ремонт & Сервис»
Практика ремонта сотовых телефонов / под общей ред. Н. А. Тюнина
и А. В. Родина. — М.: СОЛОН-Пресс, 2005. — 132 с.: ил. (Серия «Ремонт»,
выпуск 81).
ISBN 5-902197-04-Х
В книге рассмотрены популярные модели сотовых телефонов 1998—2003 г.г. выпуска известных
производителей: LG ELECTRONICS, MOTOROLA, NOKIA, SAMSUNG ELECTRONICS. Всего рассмат-
ривается 10 платформ, на которых производится большое количество моделей различного класса.
По каждой модели приводятся принципиальная схема, топология печатных плат с указанием конт-
рольных точек, типовые неисправности и методика их поиска и устранения.
В приложении приводятся несколько схем сотовых телефонов и сервисные коды GSM-телефонов.
Книга предназначена для специалистов, занимающихся ремонтом сотовых телефонов, а также для
радиолюбителей, интересующихся этой темой.
Использованы материалы журнала «Ремонт & Сервис» №№ 1, 4—11 за 2003 г., №№ 11, 12 за 2004 г.
www.SOLON-Press.ru
_______
КНИГА—почтой
Книги издательства «СОЛОН-Пресс» можно заказать наложенным платежом (оплата при по- |
лучении) по фиксированной цене. Заказ оформляется одним из двух способов: |
1. Послать открытку или письмо по адресу: 123242, Москва, а/я 20. |
j 2. Передать заказ по электронной почте на адрес: magazin@solon-r.ru. |
г Бесплатно высылается каталог издательства по почте. ii
II При оформлении заказа следует правильно и полностью указать адрес, по которому должны ij
| быть высланы книги, а также фамилию, имя и отчество получателя. Желательно указать допол-
| нительно свой телефон и адрес электронной почты. I
i| Через Интернет вы можете в любое время получить свежий каталог издательства j
| «СОЛОН-Пресс». Для этого надо послать пустое письмо на робот-автоответчик по адресу:
| katalog@solon-r.ru.
। Получать информацию о новых книгах нашего издательства вы сможете, подписавшись на
i рассылку новостей по электронной почте. Для этого пошлите письмо по адресу:
I i
По вопросам приобретения обращаться:
ООО «Альянс-книга»
Тел: (095) 258-91-94, 258-91-95, www.abook.ru
ISBN 5-902197-04-Х
© «Ремонт и Сервис 21»
© Макет, обложка «СОЛОН-Пресс», 2005
лава
ны
Модели: LG В1200/В1300
Эбщие сведения
Эти модели телефонов можно отнести к нача-
пьному уровню. Телефоны работают в диапазо-
-гах GSM 900/1800, имеют Li-Ion аккумуляторную
батарею (АКБ) емкостью 650 мА-ч, позволяющую
работать в режиме разговора до двух часов (до
грех часов — для модели В-1300), а в режиме
эжидания — до 150 часов (до 170 часов — для
иодели В-1300), графический монохромный дис-
плей разрешением 112 х 64 пиксела, память на
100 имен в телефонной книге + память на
SIM-карте, 8-тональную полифонию, таймер,
зиброзвонок, калькулятор, календарь и несколь-
ко игр. Если к тому же учесть небольшой вес
(85 г), габариты, и неплохой дизайн, телефоны
были хорошим выбором для любителей полу-
чить максимум за небольшие деньги. Модель
В-1300 появилась на рынке чуть позже. Разра-
ботчики немного изменили дизайн и доработали
программное обеспечение. Практически функци-
ональные возможности этой модели по сравне-
нию с предыдущей не изменились (дополнитель-
но появился конвертатор валют). Обе модели
выполнены по одинаковой схеме, есть лишь не-
большие отличия в размещении радиоэлемен-
тов на печатных платах. Поэтому рассмотрим
основные узлы телефонов и их назначение на
примере модели В1200.
Описание основных узлов
Схема соединений цифрового и аналогового
процессоров с периферийными устройствами при-
ведена на рис. 1.1, а принципиальная схема теле-
фонов — на рис. 1.2—1.4. Основную функциональ-
ную нагрузку в. схеме несут цифровой процессор
ULYSSE (HERCROM20) и аналоговый процессор
Nausica_CS (TWL3012B) (см. рис. 1.1 и 1.2).
Чип HERCOM20 осуществляет цифровое пре-
образование сигналов основной полосы частот
стандарта GSM и поддерживает все периферий-
ные устройства. Он объединяет в себе ядро и
цифровой сигнальный процессор-ТМБ320С54Х ,
микроконтроллер ARM7TDMIE и 2 Мбайта ОЗУ.
Микросхема отвечает за управление телефоном
с клавиатуры, считывание и запись данных в
SIM-карту, Flash-память и- в ОЗУ, управление
аналоговым процессором, и реализует интер-
фейсы ввода/вывода. Перечислим более по-
дробно компоненты этого чипсета:
• центральный процессор (CPU) и цифровой
сигнальный процессор (DSP);
• интерфейс памяти;
• контроллер прерываний;
• интерфейс MicroWire (l2C);
• интерфейс последовательного порта (SPI);
• интерфейс ЖК дисплея;
• интерфейс SIM-карты;
• интерфейс ввода/вывода системного (внеш-
него) соединителя;
• радио интерфейс (RIF);
• интерфейс универсального асинхронного при-
емопередатчика (UART);
• интерфейс JTAG; •
• часы реального времени (RTC);
• сторожевой и другие таймеры;
• контроллер клавиатуры;
• контроллер подсветки;
• контроллер виброзвонка.
Аналоговый чип основной полосы частот Nau-
sica_CS выполняет роль интерфейса между ана-
логовыми и цифровыми сигналами во время их
обработки в телефоне. Чип содержит следую-
щие компоненты:
• речевой кодек;
TO/FROM RF-PART
SIM Reader
УВАТ_______
VT101
S1833DY
R102
20k
1Ш
ONnOFF
VBA 17
R1MA MNRO4-47
--DETECT
R106 O402-R-Short
Baseband Chip-set
I±±il
R10SD MNR04-47
20
;bi
RXD
TXD
MUTE
DEBUG-RX
CTS
RTS
EARN
VR2
fc VR2B
О VBAT
BATT_ID
BATT-TEMP
IC101
RT9167A-30BC
_I_C111 T«
Г7
R1O4B MNR04-47
R104C MNR04-47
RPWRON _ . _ _ _ _ -
SHI1TDOWN< W S 2 S > Ш
VR2B
VBAT<
DGND,
DGND
DCJN
DCJN
HF.DETECT
DC OUT
RXD1
TXD1
MUTE
RXD2
R103A MN RO 2
R103B MNR02-1K
RTS
AUDIO OUT
VPP/ON-REQ
AUDIOJN
AGND
TXD2
DGND
______GND
GND
J104
MO203-GVA-16R-P WJ
J2,2mk£10h
_Noise
GND
| RI 09A MNR04-1QK
R1C9B 5WRC-.-1 Ok
RTO9C MN iO.. Or
'RIOSD MNR04-10ii
R104D MNR04-47
R105A MNR04-47
R105B MNR04-47
R105C MNRC4-47
R1O74.7K______
R108 4,7k C106 4 7мк
R110 4.7k
UK__________
DATA
EN _________
IRESET_RF
TX ON
TXVCO ON
RADIO TEMP
I'PA^ONSOO
IP A. ON 1600
ЖLEVEL
13МГц
AFC
TCXOEN
TCXOBUFEN
IVR2B_______
I.C103 '
J"1mk16B
C102._
0.022мк“Г
R111 100k.
C107ЮОн
0102
DAN222
-OVR2
-OVR2B
-OVBAT
DEBUG_TX
HOOKDETECT
AUXI
D103
RB751S-40
R112 2.2k
Baseband Peripheral
VBAT
-0VR2B
-OVBAT
Рис. 1.1. Схемы соединений цифрового и аналогового процессоров с периферийными устройствами
• канальный кодек;
• схемы автоматического контроля питания
(АРС) и частоты (AFC);
• последовательные порты VSP, BSP и USP и
TSP;
• интерфейс SIM-карты;
• интерфейс устройства заряда аккумулятор-
ной батареи (ВО);
• шесть малошумящих линейных регуляторов
напряжения (VREG);
• пятиканальный аналого-цифровой преобразо-
ватель (MADC);
• источник опорного напряжения и контроллер
питания (VRPC).
В табл. 1.1 приведены напряжения, формируе-
мые микросхемой Nausica_CS и их потребители.
Таблица 1.1
Напряжения, формируемые микросхемой
Nausica_CS и их потребители
I Стабилиза- I Т°Р Напряжение, В Потребитель Присутствие
I VR1 1,8+0,15 Ядро ULYSSE и RTC Постоянно
| VR1B 2,0+0,2 Логика NausicaCS On/Off
I VR2 2,9+0,1 Flash и ОЗУ Постоянно
Стабилиза- тор Напряжение, В Потребитель Присутствие
VR2B 2,85+0,15 Периферия Постоянно
VR3 2,85+0,15 Аналоговая часть NausicaCS. ON/Off
SIM 3+0.35 SIM-карта On/Off
Приведем назначение остальных узлов схемы.
Радиочастотный интерфейс
Радиочастотный модуль (рис. 1.3) выполняет
функции приема/передачи радиосигнала в диа-
пазонах частот 925...960/1805... 1880 МГц.и состо-
ит из следующих компонентов: управляемого
стабилизатора U601A (PTRF6150) синтезатора
частот на элементах U601D, Y601 (3 ГГц), Y602
(13 МГц), приемника U601, передатчика U603
(RF3110) и антенного селектора U602
(FEM8450T), коммутирующего антенну Е601 меж-
ду приемным и передающим трактами. РЧ„мо-
дуль управляется процессором ULYSSE.
Микросхема Flash-памяти U301 емкостью
16 Мбит (рис. 1.4), содержит все основное про-
граммное обеспечение телефона.
Микросхема оперативной памяти SRAM емко-
стью 2 Мбита, используется ядром DSP процес-
TESTRESET
Ei
TDO-ARM
лотюмимии юслсосл
64га
OMEGA
INTERRUPTS
CK13M
к bro'
Твсо'
К12
А14
KBR4
~KBR3>
кан 2'
KBR?
Рис. 1.2. Цифровой и аналоговый процессоры
R206A
MNRQ2-100K
R2068
MNR02-100*
IDO
TCK
CLK32K OUT
OSC32K' OUT
OSC32K IN
GNDA2 "
PWLET
PWTBU
IDDQ
ARMCLK8CLKR
I/O7 NRESET.OUT
I/O6 8CLKX
TSPDl1/04
1/03 SIM RnW
1/002 IRQ4
l/OOTTPU IDEE
l/OOO TPU'WAIT
EN_LMM PWRX 1OSRB
TCXOEN POWER
RFEN nOPC MANAGEMENT
CLK MCSII/O11
FSYNCHMCSI1/012 MCSI
RXD_MCSi 1/010 iMTFpcapp
TXD^MCS! I/O9 1N ’ tAGE
CTS_MODEM XF
RX MODEM
DSR-MODEM EPG
RTS-MODEM TOUT
TX-MODEM
X A(1) RXIR IRDA
X-A/4) TXIR JROA
CLKOUT DSPSD IRDA
RXJRD/T
TX IRDA
ngCST X A<2)
nSCSQSCL
SCLKINTIn
SDlSDA
SDO INTOn
MICROWIRE
INTERFACE
Жр
TEN^ ш О
4PW0N>-_.
PWON ,7=«D
OSCASffig^
DEBUG & TEST
§ cOz°
^3 -
w □ □ о g
<£ КЗ К
ИИИ Йи О
Ж
J TAG
&
DEBUG
аз > о i
сч СС
IX >
& S > s SS
_Г<2 * с5-| аз
Jod о5
Tsi ] Od IH аз “ сч А Оо IH
й
XFK
Б 5 ul REFGND
VOLDAGE
REGULATORS
VR2O-
VR28O-
VR2BQ-
VR2BO-
VR1O
GNDARM
GNDLMM
GNDLMM
GNDLMM
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GNDA1
VDDRAM
VDDLMM
VDDLMM
VDDLMM
VDD
VDD
VDD
VDD
VDDS1
VDDS1
VDDS1
VDDS1
VDDS1
VDDS2
VDDS2
VDDS2
VDDS2
VDDA1
XDi 0? K8R4
XDC05 KBR3
XDI O5KBR2
XDl“O4 KBR1
XDF03 K8R0
KBCO NF10
K8C1 NIRO
KBC2XDI 00
KBC3XDI"O1
KBC4 XD!~O2
FOP nIACK
CnFwEX A{0)
° nSHgT/OU
пБЁЕ I/O15
GNDR3
GNDR2
GNDRI
nCST
nCS?
nCSS
DS4ADD22
,P7
,M7.,
RnW
,, ,2225
II—ItQMK
II—£224
2.2mk
квсг
KBC2
КВСЗ
Рис. 1.3. Радиочастотный модуль
сора HERCOM20 для хранения данных при вы-
числениях.
Виброзвонок
Этот узел (рис. 1.4) управляется сигналом
процессора VIBRATOR через ключ на транзисто-
ре VT301A (IMX9) и питается от аккумуляторной
батареи VBAT.
Клавиатура
Клавиатура (рис. 1.4) состоит их 18 кнопок
S301-318, собранных в матрицу из 5 х 4. Кнопка
питания S313 подключена независимо. Сигналы с
клавиатуры поступают и обрабатываются процес-
сором HERCOM20. Когда кнопка нажата, соответ-
ствующие строка и столбец замыкаются и выраба-
тывается прерывание, в результате HERCOM20
формирует импульсы опроса клавиатуры с целью'
определения кода нажатой клавиши.
Узел подсветки
Схема подсветки (рис. 1.4) состоит из 10 све-
тодиодов (Led) зеленого цвета (6- подсветка кла-
зиатуры, 4-дисплея), которые управляются сиг-
налами линии BACKLIGHT чипа HERCOM20.
ЖК дисплей
Дисплей питается от чипа Nausica_CS напря-
жением VR2B. Контроллер дисплея DS301
(рис. 1.4) может быть сброшен низким уровнем
сигнала RESET_OUT, формируемым HERCOM.
Этим же чипом формируются 8-разрядные дан-
ные и сигнал выбора контроллера CS.
Системный интерфейс
Эта модель телефона снабжена стандартным
системным интерфейсом фирмы LG
MQ203-GVA-16R-PWJ для использования с пере-
носными и настольными зарядными устройства-
ми, соединения с аксессуарами и информацион-
ного доступа (отладки и загрузки программного
обеспечения). Назначение контактов системного
соединителя Л 04 (рис. 1.4) приведено в табл. 1.2.
Интерфейс устройства заряда АКБ
Внешнее зарядное устройство преобразует
переменное напряжение бытовой электросети в
постоянное напряжение, величина которого огра-
ничивается на уровне 7 В. Внешний (рис. 1.1)
МОП-транзистор с диодом Шотки VT101, вклю-
ченные- между выводами ICTL и VBAT_2 микро-
схемы Nausica_CS, контролируют ток с зарядного
Рис. 1.4. Периферийные устройства, Flash-память
Таблица 1.2
Назначение контактов системного соединителя Л04
Номер Контакта Сигнал Описание Вход/выход (I/O) |
1 DGND - Цифровая земля I
2
3 DC IN Вход напряжения от зарядного устройства (5 В/650 мА) 1
я 4
5 HF DET Вход детектора гарнитура/HandsFree 1 1
6 DC OUT Выходное напряжение для питания внешних устройств (3 В/200 мА) 0 !
7 RXD1 Вход 1 последовательных данных (приемник) 1 i
8 TXD1 Выход 1 последовательных данных (передатчик) 0 1
9 MUTE(DTR) Индикатор захвата MS (активный - высокий) 0 J
10 RXD2(DCD) Вход 2 последовательных данных (приемник) 1 1
11 CTS Возможна передача 1
12 RTS Запрос на передачу 0 1
13 AUDIO.OUT Выход звукового сигнала 0
14 VFLASH/ON REQ Напряжение программирования Flash-памяти (12 В/25 мА) / Запрос от MS
15 AUDIO IN Вход звукового сигнала 1
16 AGND Аналоговая земля
17 TXD2 Выход 1 последовательных данных (передатчик) 0
18 DGND Цифровая земля
устройства на АКБ. Назначение диода Шотки
(выв. 1, 2 и 7, 8) — предотвращение обратной
утечки тока с АКБ в случае, если зарядное устрой-
ство соединено с телефоном и отсутствует вы-
ходное напряжение на самом зарядном устройст-
ве (например, зарядное устройство не подключе-
но к сети). В случае, когда напряжение на батарее
ниже 3,2 В (батарея частично или полностью раз-
ряжена), телефон включаться не будет, пока уро-
вень заряда на батарее не будет выше 3,2 В.
АКБ
В данной модели телефона, используется
Li-Ion батарея емкостью 650 мА, напряжение на
полностью заряженной батарее равно 4,2 В,
стандартный уровень заряда — 3,7 В. Индикация
об уровнях заряда на дисплее телефона соот-
ветствует следующим напряжениям: 4'— более
3,935 В, 3 — 3,686...3,935 В, 2 — 3,570...3,686 В,
1 — 3,504...3,570 В, 0 — 3,300...3,504 В. Преду-
преждение о низком уровне заряда поступает
при напряжении АКБ 3,504 В, отключение теле-
фона — при 3,3 В.
Sim-карта
Поддерживаются SIM-карты формата Small
двух типов: на 3 и на 5 В.
Микрофон
Звуковой сигнал от микрофона М301 (рис. 1.4)
поступает на вход MICIN чипа NAUSICA_CS. По
шине MICBJAS поступает питающее напряжение
с чипа NAUSICA_CS, а напряжение утечки для
линий MICIP и AUDIOJN формируется систем-
ным интерфейсом. Сигналы линий MICIP и
AUDIOJN в дальнейшем проходят аналого-циф-
ровую обработку звуковым кодеком чипа
NAUSICA_CS. Далее оцифрованная речь посту-
пает для обработки в блоки чипа HERCOM20.
Динамическая головка
Динамическая головка LS301 (рис. 1.4) служит
нагрузкой УМЗЧ U302 (TPA751DGN), на вход ко-
торого (выв. 3 и 4) подается звуковой сигнал с
микросхемы Nausica_CS. УМЗЧ включается и
выключается сигналом SHUTDOWN с процессо-
ра ULYSSE. В нормальном состоянии усилитель
выключен, а при подключенной гарнитуре вклю-
чен. У чипа Nausica_CS имеется два выхода зву-
кового сигнала: в режиме приема речевого сигна-
лы формируются на выводах EAR, а в режиме
вызова на выводах AUX.
Порядок разборки
Современный сотовый телефон не просто разо-
брать, не повредив детали корпуса. К описывае-
мым моделям это не относится. Да и специальных
инструментов не потребуется, кроме отвертки со
спецголовкой. Хотя, можно обойтись и обычной
плоской, 'важно только чтобы ширина лезвия точно
совпадала с размером «звездочки» на головке вин-
та. А вотлоследовательность разборки необходимо
Рис. 1.5
Рис. 1.6
Рис. 1.7
соблюдать. Приведем ее для модели В-1200, кон-
струкция у модели В-1300 точно такая же.
1. Снимают кожух, закрывающий аккумуля-
торную батарею и SIM-карту (рис. 1.5).
2. Откручивают четыре винта 1 на задней
стенке телефона (рис. 1.5).
3. Вначале приподнимают нижнюю часть зад-
ней крышки (со стороны микрофона), затем осто-
рожно сдвигают крышку вперед, освобождая за-
щелку в передней части крышки, и снимают зад-
нюю крышку (рис. 1.6).
4. Снимают переднюю крышку телефона и ре-
зиновые кнопки клавиатуры (рис. 1.7).
5. Извлекают из гнезд (соединителей) бата-
рею резервного питания и микрофон (рис. 1.8).
6. Освобождают пластмассовые защелки ан-
тенны и снимают ее с платы (рис. 1.9).
7. Если есть необходимость, осторожно отде-
ляют пленку с мембранными кнопками от платы
Рис. 1.9
Типовые неисправности телефонов
и способы их устранения
Внешний вид монтажной платы с размещен-
ными на ней элементами для модели В-1200
приведен на рис. 1.10, а для модели В-1300 —
на рис. 1.11.
Телефон не включается
’ При этом необходимо подключить телефон к
внешнему источнику (4 В/0,5 А) и измерить по-
требляемый ток при включении телефона. Если
его значение превысит 300 мА, необходимо ом-
метром проверить конденсаторы С223-С227 на
утечку или короткое замыкание. Неисправные
конденсаторы необходимо заменить. Если же
значение тока колеблется между 10 и 30 мА, ско-
рее всего повреждено программное обеспечение
телефона (хранится в микросхеме FLASH U301) и
его необходимо переустановить. Для этого пона-
добятся компьютер, DATA-кабель, программы
для флеширования (программирования) телефо-
на и данные области FLASH и EEPROM (их мож-
но взять с работающего телефона или из Интер-
нета).
Аккумулятор не заряжается
В этом.случае необходимо проверить внеш-
ний соединитель Л 04, возможен плохой контакт
или он просто сломан. Еще одной причиной от-
сутствия зарядки аккумулятора может быть воз-
никновение короткого замыкания или обрыва в
микросхеме VT101. Ее проверяют омметром и в
случае неисправности заменяют.
При перезаписи программного обеспечения
возникают проблемы
Если появляется сообщение об ошибке вна-
чале записи, проверяют исправность и наличие
контакта в соединителе Л 04. Если он исправен,
проблема может заключаться в согласующих
резисторных сборках R104 (47 Ом), R105
(47 Ом) и R109 (10 кОм), их следует проверить
и, в случае проблем, заменить на аналогичные.
Если же после перезаписи появляется сообще-
ние об ошибке контрольной суммы, скорее все-
го, неисправна микросхема Flash U301 и ее не-
обходимо заменить.
Рис. 1.10.
1 — IC601; 2-С319-С327; 3 — Y601; 4 — R311-R313; 5—Y603; 7— Y201; 8 — J102; 9 — R105; 10 — R109; 11 — IC302;
12 — R104; 13 — J104; 14 — J301; 15 — D313; 16 — D102; 17— VT302; 18 — R307, R308; 19 — Q301; 20 — IC101; 21 — IC301;
22 — IC201; 23 — С206; 24 — С227; 25 — R207, С205; 26 — С226; 27 — С223; 28 — IC202; 29 — С224; 30 — VT101; 31 —
С101; 32 — ЛОЗ; 33 — ТР211; 34 — IC603; 35 — J601; 36 — IC602.
Вас не слышат
В этом случае необходимо проверить микро-
фон М301, возможен плохой контакт в соедини-
теле. Причина неисправности может заключать-
ся в резисторе R301 или конденсаторе С301, на-
пряжение на них должно составлять 2,5 В. Если
контакт у микрофона в порядке и напряжение на
резисторе R301 равно 2,5 В, то следует заменить
микрофон.
Вы не слышите собеседника
Первым делом необходимо проверить состоя-
ние контактов динамической головки LS301 и са-
му головку (8 Ом). Если LS301 исправна, то про-
веряют микросхему U302 (+3,6 В на выв. .6, вход-
ные сигналы на выв. 3 и 4, выходной — на выв. 5
и 8). Если она исправна, а входной сигнал отсут-
ствует — заменяют микросхему Nausica_CS.
Отсутствует изображение на дисплее LCD
Вначале проверяют питание дисплея (+2,85 В
на конденсаторах С319-С327). Если напряжение
равно нулю, возможно неисправны конденсаторы
(проверяют омметром на короткое замыкание)
или микросхема Nausica_CS. Также следует про-
верить резисторные сборки R311-R313 (100 Ом).
Если питание и элементы в норме — проблема с
дисплеем LCD, его следует заменить.
На экране появились темные полосы,
пятна, нестабильная яркость экрана
Как и в предыдущем случае, следует прове-
рить и, в случае их неисправности, заменить ре-
зисторы R311-R313 и конденсаторы С319-С327.
Иногда такая неисправность возникает после
того, как в телефон попала влага. В этом случае
необходимо разобрать телефон (см. выше),
снять металлическую защелку с LCD дисплея,
отвести его от платы и высушить плату (можно
феном). Если есть специальная жидкость, то
лучше плату промыть. После этого собирают те-
лефон и проверяют.
Не работает подсветка
Если же при нажатии любой клавиши под-
светка экрана не зажигается, то следует прове-
рить транзисторные сборки VT301 и VT302.
Не работает виброзвонок
Вначале проверяют сам виброзвонок. Для
этого на него необходимо подать напряжение
2,5 В. Если виброзвонок исправен, проверяют
транзисторную сборку VT301 и диодную D313.B
табл. 1.3 приведены основные элементы принци-
пиальной схемы телефонов (см. рис. 1.10 и 1.11),
а также указаны проблемы, которые могут воз-
никнуть в случае их неисправности.
Основные элементы принципиальной схемы и связанные с ними проблемы
Таблица 1.3
Элемент Описание проблемы, связанной с элементом
ЛОЗ Соединитель АКБ: при повреждении возникают проблемы с включением телефона
VT1O1 Р-канальный MOSFET транзистор с диодом Шотки: при повреждении возникают проблемы с зарядом батареи
U202 Аналоговый процессор Nausica_CS:
U201 Цифровой процессор Hercrom20: при повреждении возникают проблемы с включением телефона и работой в различных режимах
' U301 16 Мбитная Rash-память: при повреждении возникают проблемы с включением телефона
U101 Стабилизатор (ЗВ/200мА):°при повреждении возникают проблемы с включением аксессуаров телефона
VT3O1 Изолированная пара транзисторов: при повреждении VT301А возникают проблемы с виброзвонком, a VT301В - подсветкой клавиатуры
VT302 Изолированная пара транзисторов: при повреждении VT302A возникают проблемы с индикацией заряда АКБ, a VT302B - подсветкой дисплея
J301 Соединитель вибромотора: при окислении контактов виброзвонок телефона не работает
J104 Системный соединитель: при повреждении возникают проблемы с гарнитурой телефона, отладкой и загрузкой программного обеспечения
J102 Соединитель SIM-карты: при повреждении телефон не «видит» SIM-карту
U302 УМЗЧ: при повреждении возникают нарушения в работе динамика телефона.
| Y201 Кварцевый резонатор 32,768 кГц: при повреждении возникают сбои в работе часов реального времени
Y601 Задающий генератор 13 МГц: при его неисправности телефон не включается. Если частота нестабильна, телефон «зависает»
Y602 Задающий генератор синтезатора частот приемника/передатчика: если он неисправен, телефон не регистрируется в сети
R104
R105 Согласующие резисторы: при повреждении возникают проблемы с отладкой и загрузкой'Программного обеспечения
R109
D313 Переключаемый диодный ключ: при повреждении возникает повышенный шум виброзвонка
D102 Переключаемый диодный ключ: при повреждении возникает проблема быстрой загрузки программ из Rash-памяти
С223 Фильтрующий конденсатор стабилизатора VR2B (2,85 В): при повреждении возникают нарушения в обеспечении питанием переферийных устройств и LCD-дисплея
С224 Фильтрующий конденсатор стабилизатора VR1В (2 В): при повреждении возникают нарушения в работе радиочастотного блока телефона (питание логики U601 А)
С225 Фильтрующий конденсатор стабилизатора VR3 (2,85 В): при повреждении возникают нарушения в обеспечении питанием аналоговой
части Nausica_CS
Фильтрующий конденсатор стабилизатора VR2 (2,9 В): при повреждении возникают нарушения в обеспечении питанием
Rash-памяти 1)301
С227 Фильтрующий конденсатор стабилизатора VR1 (1,8 В): при повреждении возникают нарушения в обеспечении питанием ядра DBB и батареи реального времени (RTC).
С207 Фильтрующий конденсатор стабилизатора питания SIM-карты (3 или 5 В): при повреждении возникают проблемы с SIM-картой
С208 телефона
С206 Фильтрующий конденсатор стабилизатора VREF (1,2 В): при повреждении возникают нарушения в обеспечении питанием
R207 С205 Внешние элементы локального генератора микросхемы Nausica CS: при повреждении телефон не будет включаться I
R307A R3O8A Резисторная сборка схемы вибромотора: при повреждении возникают проблемы с виброзвонком телефона
R307A Резисторная сборка схемы подсветки: при повреждении возникают проблемы с подсветкой телефона
R308A
Глава 2. Сотовые телефоны LG
Модели: LG G5200/W5200
Описание основных узлов
Принципиальная электрическая схема теле-
фонов и внешний вид монтажной платы приведе-
ны на рис. 1.1—1.6. Коротко рассмотрим назна-
чение основных составных частей телефона.
Радиоинтерфейс
Радиочастотная часть аппаратов (рис. 2.1) со-
стоит из приемника, передатчика, синтезатора час-
тот, источника питания и тактового кварцевого гене-
ратора частотой 13 МГц. Основа тракта — много-
функциональная микросхема U411 (СХ74017),
представляющая собой двухдиапазонный транси-
вер (E-GSM 900 МГц/DCS 1800 МГц) для передачи
и приема речевых (голосовых) сигналов и данных.
Назначение элементов радиочастотного трак-
та приведено в табл. 2.1.
Таблица 2.1
Назначение элементов радиочастотного блока
Элемент Описание
U401 Логический элемент для управления антенным дуплексером
[ U405 Антенный дуплексор
| U407 Фильтр на поверхностных акустических волнах (ПАВ) для диапазона DCS
| U408 Фильтр на ПАВ для диапазона E-GSM
| U409 Модуль усилителя мощности радиопередатчика
| U411 Основной чип радиочастотной части телефона
U412 Схема автоматического контроля выходной мощности передатчика
J U413 Инвертор
| U414 Стабилизатор 2,85 В для питания радиочастотного тракта
| SW401 Переключатель внутренней и внешней антенны
I Y401 Кварцевый генератор 13 МГц
t N401 - Согласующий трансформатор
Цифровой и аналоговый процессоры
Основную функциональную нагрузку в схеме
телефона несут цифровой процессор U105
(AD6522) и аналоговый процессор 1)103 (AD6521)
(рис. 2.2).
Цифровой процессор AD6522 осуществляет
обработку сигнала стандарта GSM, поступающе-
го с выхода радиочастотного блока. Кроме того,
он обеспечивает функционирование пользовате-
льского интерфейса, позволяющего управлять
режимами работы аппарата. Процессор включа-
ет в себя три основных элемента:
• блок цифровой обработки сигнала (DSP sub-
system), который работает с тактовой часто-
той 78 МГц и питается напряжением 2,45 В
(2V45_CORE);
• блок обработки прерываний и арбитража шин
(DMA and BUS Arbitration), который разграни-
чивает доступ между тремя шинами: EBUS —
для доступа к флэш-памяти, RBUS — для до-
ступа к внутреннему ОЗУ и PBUS — для до-
ступа к SIM-карте;
• подсистема микроконтроллера, которая со-
стоит из процессора ARM&TDMI, загрузочного
ПЗУ, генератора синхроимпульсов и модуля
контроля доступа. Максимальная частота ге-
нератора синхроимпульсов составляет
39 МГц. Тактовая частота для работы микро-
контроллера формируется внешним кварце-
вым генератором Y401 (13 МГц). Внутренний
генератор синхроимпульсов микроконтролле-
ра позволяет методом мультипликсирования
получить частоту импульсов в 1, 1,5, 2 и 3 ра-
за превышающую основную. Загрузочное ПЗУ
содержит коды программы подсистемы блока
управления, с помощью которого осуществля-
ANT401
ANT_PAD_LGX
V
L412|
22нГ|
S От
R447
C403
NA
ANT
SW401
MHS-17C
U405
LMG002S-5008C
C4O4
NA
Т С428
R425100
R420
R422
RFIN VPOS
COMM ENBL
U412
AB8315
IRXEN I
|TXEN
| BANDS ELI]
R407 R409
51^ 110
Ar426-1c430 J-C435 R427
Y 20k J 51 Z 27 2 2К
-6-Jnc
R419
R416 51C'
R414 390
R412C418
U409
PFO81O7B
C470 R417 R411
NC
C427C408 C443 C42S
12 47 470mk WOO
Jz C420
J 47
( L414
C 0.15MK
POUT
GSM
POUT
DCS
PIN
GSM
PIN
DCS
N4O1
LDC15D
I90A0007A,.05NC
R404C431
110 12
R424
10
”С46б1
100
~С4651
|RXIP
IRXIN
| RXQP
RXUN
1КГ2.85У r~□ ff-
C430± C433j_
22 J-O.ImKJ-
22 J_ J^O.Imk
_С448
C440
0.1 mk
1-4- GND1 DCS_TX
*-§- GN02 EGSM TX
H-GND3
1GND4
GND5 DCSRX
GND6 EGSM-RX
GND7
C467
C40S -Одо/
_[NA
I
I
UNUSED
U401
NC7WZ08
R4401
NC ।
|R437
I NC
R413r
390 I
R410
IRF 2.85V HQ—Ц--------i
-Lc419_L
I 22 I
L^A1
I—3" 01
Г-Ц Y2
_[ZGN
Z C408
j- NA
8J
VCCy I — .
Sid1'
A2
R40S[
100 1
R443]
NC ।
R444I
NC 1
jTEMPSENSE]
-j-1000 J-
L407 12нГ
U40S
SAFSE942MALOTOOROO
L404 2.7нГ
IN OUT
C41O
0417
I22-
U407
SAFSE1G8-1KA0T00R00 •
L403 1.8нГ л I--------Io L40B З.ЗнГ
---ZXf“4>N CUTpH.-----------Qzv>->----
C409] | | I C416
NC J j2 |4 J 0.5
U414
ADP3330-2V85
IRF2.85V
C457 ф
10mk |
R442
OUT
IN
q О
-Eerr^
C459 470,
NR Д
.cn-6.
;£ C480
J_2.2mk
-j- 10мк~у
Т1мк R432
i|skte]8
elc-JrM <- <Т
6
37
.35
NC7
(VBAT |
1VSYNTHENI
NC4
NC5
GND1
>=4JHFBYP
VDDBB
I
C469
|RF2,85V |----'-----
C426JC425
зз j-10
VCCD
GNDD
T0
L411 O.OBZmk
|2V7 VTCXOl-
WOO J
R433 1M
VCC
CTL OUT
GND
u
Y401
VC-TCXC-208C
5.
1-C456 -r
T 220 -L
TxDSCPCS
TxVCOTune
RXEN
TxEN
PCO1
PCO2
-g- TX8YPASS
VCC1
TxPCO
TxINP
LNAGSMIN
GNDLNAGSM
LNADCSIN
H FEENA
LNAPCSIN
.4 NC6
U411
CX74017
CLK
DATA
LDMUX
SXENA
vccfncp
UHFCPO
GNDCP
GNDFN
FREF
VCCF
> ^i_C4S2
H L EE
PLL Cl
PD |
-453.1c454
22 T0.1MI
R434 10
C451— C450
Y 22 Jo.1mk
R431 10
T T
J-C447-L C446
T 22 To.tMK
-LC43B
p.1„
C4631
100 Д'
C464.L
_Lc46i
J”2.2mk
R441 15k
C44S
1000
Рис. 2.1. Радиочастотная часть
ется связь между процессором и одним из по-
следовательных портов подсистемы.
Аналоговый процессор U411 конвертирует
аналоговые и цифровые сигналы во время их об-
работки в телефоне. Процессор содержит следу-
ющие компоненты:
• передатчик базового диапазона частот, кото-
рый содержит цифровой GMS-модулятор,
10-битные ЦАПы сигналов IQ и перестраивае-
мые фильтры;
• приемник базового диапазона частот, содер-
жащий два 10-битных АЦП для входных сиг-
налов IQ;
• вспомогательную секцию, содержащую ЦАПы
для управления системой;
® речевой кодек.
Контроллер питания
За питание всех элементов телефона отвеча-
ет контроллер U101 (ADP3408) (рис. 2.2). Если
батарея установлена в телефон, то на шести вы-
ходах микросхемы формируются напряжения
для питания всех узлов телефона (см. табл. 2.2).
Узел зарядки аккумуляторной батареи (АКБ)
может использоваться как для 'зарядки ли-
тий-ионных (Li-Ion), так и никель-металл-гидрид-
ных (Ni-MH) аккумуляторов. В данных моделях
телефонов используются Li-Ion АКБ. Перечис-
лим выходы микросхемы, используемые для за-
рядки АКБ:
• CHG_DET (выв. 9 U101), сигнал подается на
микросхему и сигнализирует о начале зарядки
АКБ;
• CHG_EN (выв. 16 U101), сигнал подается на
микросхему при полной зарядке батареи и
сигнализирует об окончании зарядки;
• GATEIN (выв. 11), входной сигнал для управ-
ления зарядом АКБ;
• MVBAT (выв. 8 U101), выход делителя напря-
жения с коэффициентом 1:2,3. Напряжение
используется в качестве опорного микросхе-
мой U103.
Характеристики используемого в указанных
аппаратах Li-Ion АКБ: емкость — 750 мА-ч, на-
пряжение — 4,2±0,2 В.
Рис. 2.2. Контроллер питания, цифровой и аналоговый процессоры
Таблица 2.2
Выходные напряжения контроллера U101 и их по-
требители
! Номер вывода U101 Название описание
19 VSIM 2,86 В, питание SIM-карты
'I 22 if VCORE 2,45 В, питание микросхем AD6522, AD6521
!i 1 Ч 1 6 VRTC 2,45 В, питание RTC и зарядка аккумулятора
1 а VAN 2,45 В, питание ввода/вывода микросхемы AD6521
1 25 VTCXO 2,715 В, питание генератора 12 МГц (VCTCXO)
1 21 VMEM 2,80 в, питание флеш-памяти
ЖК дисплеи
В рассматриваемых .моделях используются
два ЖК дисплея. Дополнительный дисплей (Sub
LCD) находится с наружной стороны откидной
крышки телефона. Его разрешение 96 х 64 пик-
села (три строки). Основной дисплей (Main LCD)
находится на внутренней стороне откидной
крышки, его разрешение — 128 х 160 пикселей.
Оба дисплея имеют люминесцентную подсветку.
Они управляются сигналами LCD_MAIN/SUB_CS
с процессора U105. Для передачи данных на кон-
троллеры дисплеев используется 8-разрядная
шина данных процессора DATA 00-07.
Клавиатура
Клавиатура состоит их 25 кнопок S301-325,
собранных в матрицу 5x5 (рис. 2.3). Кнопка пи-
тания S310 подключена независимо. Сигналы с
клавиатуры поступают и обрабатываются про-
цессором AD6522. Когда кнопка нажата, соответ-
ствующие строка и столбец замыкаются и выра-
батывается прерывание, в результате AD6522
формирует импульсы опроса клавиатуры с це-
лью определения кода нажатой клавиши.
Микрофон
Микрофон находится на основной печатной
плате. Звуковой сигнал поступает на входы
VINNORP (выв. К8) и VINNORN (выв. К7) микро-
схемы U103 (рис. 2.2). Питающее напряжение
2V45_VCORE поступает с микросхемы U101.
|PpWERKEY~
|KEYROW(0:4))-----
Клавиатура
S310
MENU
KEYROW(O)
S3O1
S302
KEYRQW(1)
T
SP334
KEYROW(2)
SP333’
S3O4 S30S
SIDEKEY SIDEKEY
SP336^
SP332’
S325 f
S315
S314
S313
S3ie
S317
S3 -
SEND~]
S3Z1
S31S
S307
S309
DOWN
SP329
S305
~MCOE~]
S306
PIC,HT~]
S303
soriT]
IHKEYRDW
[HKEYCOL-
[KEY COHORT
S313
S320
±1
KEYROW(3)
SP328^
KEYRQW(4)
SP33of
S324
S323
SP337
SP336
SP331
20_5123 018
• l/F CDN22P
KEYCO
ж
KEYCOL(1)
KEYCOL(2)
KEYCOL 3
KEYCQ
Ж
Рис. 2.3. Клавиатура, подсветка, виброзвонок и соединители
Сигналы с входов VINNOR и VINNAUX в даль-
нейшем обрабатываются звуковым кодеком мик-
росхемы U103. Далее оцифрованный речевой
сигнал поступает для обработки на цифровой
процессор U105.
Головной телефон
Он установлен в откидной крышке корпуса.
Звуковые сигналы для его работы формируется
непосредственно микросхемой U103 —
VOUTNORP'fBbiB. К8) и VOUTNORN (выв. К7)
микросхемы U103.
Звуковой сигнал VOUTNORP коммутируется
переключателем U202 (рис. 2.4) с помощью сиг-
нала SPK_EN. Если уровень сигнала SPK_EN
низкий, то сигнал подается на головной телефон,
в противном случае — на микросхему формиро-
вания полифонического звука U203.
Подсветка клавиатуры
Для подсветки клавиатуры используется 12
светодиодов D303—-D313 (рис. 2.3), расположен-
ных на плате клавиатуры. При выключенной бло-
кировке клавиатуры, при нажатии любой клави-
ши она включается, подсвечивая клавиши голу-
бым светом. Светодиоды управляются по шине
KEYBACKUGHT микросхемы AD6522.
MIDI-интерфейс (полифонический звук)
. Рассматриваемые модели воспроизводят по-
лифонический звук. За эту функцию телефона от-
вечает микросхема*и203 (YMU762) — цифровой
синтезатор многоканального звука (рис. 2.4). Для
работы микросхемы процессор U105 формирует
управляющие сигналы MIDI_AO, MIDI_CS, WR,
RD, MIDI_RQ, MIDI_RESET и данные, которые по-
ступают по 8-битной шине DATA(8)-DATA(15).
УМЗЧ микросхемы нагружен на динамическую го-
ловку Speaker, размещенную в откидной крышке
аппарата. Микросхема U203 имеет встроенную
схему управления виброзвонком и подсветкой,
которая позволяет синхронизировать их с музы-
кой (в этих моделях указанная функция не испо-
льзуется).
Микросхема питается от отдельного'стабили-
затора U205(LP3981)напряжением 3,3 В.
Порядок разборки
• Снимают аккумуляторную батарею, выкручи-
вают антенну и 4 винта (рис. 2.5);
• осторожно приподнимают заднюю крышку те-
лефона со стороны системного соединителя
(рис: 2.6);
Рис. 2.4. MIDI-интерфейс
Рис. 2.7
• также, соблюдая осторожность, снимают зад-
нюю крышку со стороны антенны с защелок —
их очень легко сломать (рис. 2.7);
• • для освобождения печатной платы снимаю!
пластмассовую защелку (рис. 2.8), и снимаю!
плату и резиновую клавиатуру;
• с помощью острого шила снимают втулку ан
тенны (рис. 2.9);
• с помощью пинцета сжимают пластмассовые
защелки 1 (рис. 2.10) и снимают держател!
батареи;
• снимают боковые кнопки (рис. 2.11);
Рис. 2.8
Рис. 2.9
Рис. 2.10
• для того чтобы отделить верхнюю крышку те-
лефона, плоской отверткой отжимают защел-
ку и снимают крышку (рис. 2.12);
• снимают петлю с крышки, затем выкручивают
винты (рис. 2.13);
• кладут верхнюю крышку на горизонтальную
поверхность и, придерживая петлю крышки, с
небольшим усилием отделяют верхнюю па-
нель крышки (рис. 2.14);
• последовательно удаляют все компоненты,
находящиеся в крышке (рис. 2.15);
• плоской отверткой отжимают защелки и сни-
мают ЖК дисплей (рис. 2.16).
Процесс поиска и устранения неисправностей
телефонов можно значительно упростить, если
имеется специальное оборудование, в частно-
сти, тестовые мониторы серии НР8722.
Рис. 2.11
Рис. 2.13
Они выполнены на базе единой расширяемой
платформы и содержат в себе как функциональ-
ные модули общего примел эния, так и тестовые
функции, специфичные для оборудования стан-
дарта GSM. В дополнение к GMSK-генератору,
радиочастотный анализатор дайной серии при-
Рис. 2.16
боров содержит когерентный демодулятор дан-
ных, импульсный демодулятор, ЧМ-демодуля-
тор, измеритель погрешности частоты и фазы,
анализатор спектра и импульсный измеритель
мощности. Приборы HP8920S/M также имеют в
своем составе BER-тестер, канальный кодер,
цифровой осциллограф, высокочастотный гене-
ратор, анализатор спектра, высокочастотный ча-
стотомер, измеритель мощности, вольтметр, из-
меритель SINAD и нелинейных искажений, низ-
кочастотный частотомер и звуковой генератор.
Рис. 2.17
Рис. 2.18
ют генератор Y401, а если нет — проверяют мик-
росхему U101 (см. ниже).
Наличие управляющих сигналов
Проверяют уровень выходного сигнала в кон-
трольной точке ТР404 (выв. 3 U411). Если там
нйзкий уровень, то необходимо переустановить
программное обеспечение телефона (перезапи-
сать флэш-память), если — высокий, проверяют
соответствие сигналов в контрольных точках
ТР407, ТР408 и ТР409 (выв. 25-47 U411) осцил-
лограммам на рис. 2.19.
Рассмотрим порядок проверки основных узлов
телефона с помощью такого тестера. На
рис. 2.17 и 2.18 приведено положение контроль-
ных точек на платах телефона.
Поиск и устранение неисправностей
радиоприемной части
GSM-тестер НР8922 необходимо установить
в следующий режим:
62 СН, 7 Level (ТСН); 62 СН, -62 дБм (ВССН).
Подключают выход тестера к антенному вхо-
ду телефона и проверяют следующие элементы:
• цепи стабилизатора U414;
• цепи опорного генератора Y401 (VCTCXO);
• дуплексор U405 и переключатель внутренней
и внешней антенны SW401;
• фильтры на ПАВ;
• выходные сигналы данных приемного тракта
(RX IQ).
Рассмотрим более подробно проверку этих
элементов.
Цепи стабилизатора U414
Проверяют наличие напряжения 2,85 В на
выв. 1 U414. Если напряжение есть, томожно пе-
рейти к проверке цепи генератора Y401. Если на-
пряжение равно нулю, проверяют уровень сигна-
ла VSYNTEN на выв. 6 U414. Если он высокий и на
выв. 2 UC414 есть напряжение 3,6...4,2 В (VBAT),
заменяют стабилизатор U414 (ADP3330 2V85).
Если сигнала разрешения нет — проблема в про-
цессоре U105 или в его внешних элементах.
Цепи опорного генератора Y401 (VCTCXO)
Проверяют наличие сигнала частотой 13 МГц
на выв. 3 Y401. Если сигнал соответствует ука-
занному значению, переходят к проверке управ-
ляющих сигналов. В случае неработоспособно-
сти генератора проверяют его питание (напряже-
ние 2,7 В на выв. 4). Если питание есть, заменя-
Дуплексор U405 и переключатель внутрен-
ней и внешней антенны SW401
С помощью омметра проверяют наличие кон-
такта между выв. 1 и 2 переключателя SW401.
Если соединения нет, заменяют переключатель.
Если переключатель исправен, переходят к про-
верке дуплексера U405 согласно табл. 2.3.
Если сигналы VC1 и VC2 низкого уровня
(выв. 2 и 11 U405), то в режиме приема проверя-
ют уровни сигналов на выв. 10 U405 (для сети
Е-GSM) или на выв. 1 U405 (для сети DCS). Если
они соответственно равны -62 дБ и -63 дБ, то
необходимо перейти к проверке приемной части
(см. ниже). В случае, если уровни сигналов на
выходах U405 не соответствуют приведенным —
заменяют эту микросхему.
В режиме приема (низкий уровень сигнала на
выв. 2 и 5 U401) выходные сигналы микросхемы
U401 (VC1 или VC2) должны быть низкого уров-
ня. Если это не так — заменяют микросхему. Ес-
ли сигналы в норме, проверяют уровни сигналов
на выв. 2 и 11 U405 (см. табл. 2.3). В случае их
несоответствия указанным значениям проверя-
ют «прошивку» флэш-памяти.
Таблица 2.3
Уровни сигналов на выводах микросхем U 401 и U405
Режим работы дуплексера U405 Уровень сигнала VC1 (выв. 2 U405) Уровень сигнала VC2 (выв. 11 U405) Уровень сигнала GSMSEL (выв. 6U401) Уровень сигнала DCSSEL (выв. 1 U401) Уровень сигнала | ТХРА ii (выв. 2h5U401) |
Передача в сети E-GSM Низкий Высокий Высокий Низкий Высокий
| Передача в сети DCS Высокий Низкий Низкий Высокий Высокий
Прием в сетях E-GSM Низкий Низкий Высокий Низкий Низкий
Прием в сетях DCS Низкий Низкий Низкий Высокий Низкий I
Проверка фильтров на ПАВ
В режиме приема проверяют уровни сигналов
на входах и выходах полосовых фильтров: для
сети E-GSM — на выв. 1 и 3 U408, а для сети
DCS — на выв. 1 и 3 U407. Если они соответст-
венно равны -62 дБ и -63 дБ, то фильтры исп-
равны, в противном случае проверяют пайку и
состояние элементов L403-L407, С409, С410
С416, С417. Если перечисленные элементы исп-
равны, заменяют соответствующий фильтр U407
или U408.
Проверка сигналов на выходе аналогового
процессора U411
Сравнивают выходные сигналы микросхемы
U411 RXIP-RXIN и RXQP-RXQN с приведенными
на рис. 2.20. Если они отсутствуют, то заменяют
микросхему. В случае различия указанных сигна-
лов, проверяют конденсаторы С465 и С466, за-
тем переустанавливают программное обеспече-
ние и калибруют телефон.
Поиск и устранение неисправностей
радиопередающей части
Для проверки передатчика необходимо тес-
тер НР8922 установить в следующий режим:
62 СН, 7 Level (ТСН); 62 СН, 62 дБм (ВССН).
В общем случае, для диагностики неполадок
предающей части необходимо проверить следу-
ющие основные элементы:
• цепи стабилизатора U414;
• цепи опорного генератора Y401 (VCTCXO);
• дуплексор U405 и переключатель внутренней
и внешней антенны SW401;
• сигналы данных передатчика (ТХ IQ);
• уровень выходного сигнала передатчика (RF
ТХ level).
Проверка работоспособности стабилизатора,
опорного генератора дуплексера и антенного пе-
реключателя проводится также как и в радиопри-
емном тракте. Рассмотрим порядок проверки уз-
лов радиопередатчика и управляющих сигналов,-
Проверка управляющих сигналов в режиме
передачи
Осциллограммы управляющих сигналов в ре-
жиме передачи приведены на рис. 2.19 и 2.21.
Проверяют наличие этих сигналов в соответству-
ющих контрольных точках (см. рис. 2.17 и 2.18).
Если одного из сигналов нет, или он не соответ-
ствует приведенному на рисунках, перезаписы-
вают программное обеспечение телефона.
В противном случае, проверяют цепи и элемен-
ты, связанные с формированием этих сигналов.
Контроль сигналов данных передатчика (ТХ IQ)
Сравнивают входные сигналы микросхемы
U411 TXQN-TXQP и TXIN-TXIP с приведенными
на рис. 2.22. Если они отсутствуют или не соот-
ветствуют рисунку, то переустанавливают про-
граммное обеспечение телефона. Если резуль-
тата нет, последовательно заменяют микросхе-
мы U103 и U105.
Проверка уровней выходных сигналов пере-
датчика (RF ТХ Level)
Проверяют наличие сигналов уровнем 10 дБ
на резисторе R407 (для диапазона EGSM) и
уровнем 8 дБ на резисторе R411 (для диапазона
Рис. 2.22
DCS). Если сигналы отсутствуют или их уровни
не соответствуют приведенным — заменяют
микросхему U411. Если все в норме, проверяют
сигналы на входе усилителя мощности U409
(уровень 2 дБ на выв. 1 и 0 дБ на выв. 8). При от-
сутствии сигналов, проверяем пайку и исправ-
ность элементов R409, R407, R404,C431 (для
тракта Е-GSM), и R411, R415, R417 (для тракта
DCS). Выходные сигналы усилителя U409 дол-
жны иметь на уровнях 34 дБ (выв. 4) и 32 дБ
(выв. 5). Иначе, проверяют питание микросхемы
(3,6 В на выв. 3 и 6), а также элементы L405,
L408, С407, С412, С414 и, если они исправны, за-
меняют микросхему U409.
Для проверки исправности согласующего
трансформатора N401 измеряют уровень сигна-
ла на его выв. 4 или на конденсаторе С432. Он
должен быть на уровне. 15 дБ (для сети.Е-GSM)
или 18 дБ (для сети DCS). Если это не так, прове-
ряют связанные с ним элементы и при их исправ-
ности, заменяют N401. На выходе микросхемы
контроля выходной мощности U412 сигнал дол-
жен быть на уровне 6 дБ (для сети Е-GSM) или
3 дБ (для сети DCS). Если это не так, проверяют
пайку и исправность элементов С432, R422,
R420, R421. Кроме того, на резисторе R472 на-
пряжение должно быть равно 1,3 В (для сети
Е-GSM) или 1,4 В (для сети DCS). Если проведен-
ные уровни напряжения не соответствуют норме,
требуется переустановка программного обеспе-
чения и калибровка телефона. При отрицатель-
ном результате — заменяют микросхему U412.
В заключение, проверяют уровни сигналов на
выв. 1 (для сети EGSM) или выв. 2 (для сети
DCS) трансформатора N401. Если они соответ-
ствуют 33,5 дБ и 31,5 дБ, то передающая часть
радиочастотного тракта исправна.
Типовые неисправности телефонов,
их диагностика и устранение
Телефон не включается
В первую очередь, измеряют напряжение на
аккумуляторной батарее. Если оно меньше
3,35 В, то необходимо ее зарядить или заменить.
Затем нажимают кнопку включения телефона и
проверяют изменение уровня напряжения с вы-
сокого на низкий на выв. 2 контроллера U101. Ес-
ли уровень сигнала не изменяется, проверяют
целостность пайки кнопки включения и исправ-
ность самой кнопки. В случае изменения уровня
сигнала, на выводах контроллера U101 должны
появиться следующие выходные напряжения:
2,8 В — на выв. 21,2,45 В — на выв. 22, 2,7 В на
выв. 25, 1,2...2,45 В — на выв. 6.
Если одно из напряжений отсутствует, или
его значение не соответствует приведенному
значению, заменяют контроллер U101. Если вы-
ходные напряжения U101 в норме, проверяют
наличие высокого уровня сигнала POWERKEY
на выв. 2 U101, а при его отсутствии переуста-
навливают программное обеспечение телефона,
если телефон по-прежнему не включается, за-
меняют процессор U105 и повторяют проверку с
самого начала.
Не заряжается аккумуляторная батарея
Проверяют состояние контактов и качество
пайки соединителя CN302, и в случае необходи-
мости, заменяют или перепаивают соединитель.
На выв. 10 U101 должно быть напряжение
5,2 В. Если его нет, то зарядное устройство неис-
правно, и его необходимо заменить. В случае со-
ответствия напряжения указанному значению,
проверяют исправность и качество пайки эле-
ментов R102, 0101. Если все в норме, проверяют
наличие напряжения не более 0,3 В на диоде
D101. В случае, если оно больше 0,3 В, заменя-
ют диод, а если нет — измеряют падение напря-
жения на резисторе R102. Оно должно быть в
пределах 20... 150 мВ. Если этого нет, меняют
контроллер заряда батареи U102. При наличии
напряжения на резисторе R102 менее 1 В, заме-
няют резистор R102 и проверяют, заряжается ли
батарея и, при необходимости, меняют АКБ.
Нет изображения на одном из LCD-дисплеев
телефона
Проверяют наличие контакта в соединителе
CN301 (рис. 2.3), через который модуль диспле-
ев подключается к плате трансивера. Особен-
ность конструкции этих моделей в том, что через
этот же соединитель подключаются микрофон,
динамическая головка и виброзвонок. Поэтому,
если не работают оба дисплея и нет звука, то
скорее всего это связано с неисправностью (об-
рывом) гибкого шлейфа с ответной частью сое-
динителя CN301 (плата FPCB). Если шлейф исп-
равен, проверяют наличие напряжений 2,8, 3,6 и
2,45 В на конт. 1, 20 и 29 соединителя CN301.
При наличии питания, с помощью осциллографа
контролируют управляющие сигналы
LCD_MAIN_CS (конт. 2 CN301, ТР302), LCD_RS
(конт. 3 CN301, ТР304), LCD RES (конт. 14
CN301, ТР301), LCD_MAIN_CS (конт. 21 CN301,
ТР306) и данных на конт. 4-12 CN401. Если один
или несколько сигналов отсутствуют, то проверя-
ют процессор U105 (заменой).
Отсутствует звук в динамической головке
Вначале омметром проверяют динамическую
головку Receiver (между конт. 23 и 24 CN301 дол-
жно быть сопротивление не более 32 Ом) и при
необходимости ее заменяют. Затем в режиме
приема проверяют звуковой сигнал размахом
300...500 мВ на выв. 5 U202 (рис. 2.4). Если его
нет, то необходимо последовательно заменить
микросхемы U103 и U105. А если он есть, прове-
ряют его на выв. 5 U202 и, при отсутствии сигна-
ла, заменяют эту микросхему.
Цет полифонического звука
Как уже отмечалось, за эту функцию отвечает
процессор U105 и синтезатор полифонического
звука U203. Как и в предыдущем случае, вначале
необходимо убедиться в исправности динамиче-
ской головки Speaker — ее проверяют омметром
на обрыв и короткое замыкание (между конт. 25 и
26 CN301 должно быть сопротивление не менее
8 Ом). Затем проверяют питание микросхемы
U203 (2,45 В на выв. 7, 15 и 32). Если питания
нет — проверяют и при необходимости заменяют
стабилизатор U205. Если питание в норме, про-
веряют наличие управляющих сигналов (выв. 3,
4, 28-31), тактовой частоты 13 МГц (выв. 1) и дан-
ных (выв. 19-27) на входах микросхемы U203 и
делают выводы об исправности процессора
U105 или самого синтезатора U203.
Не работает микрофон
Микрофон подключается непосредственно к
аналоговому процессору U103 через корректиру-
ющие цепи. Вначале измеряют напряжение
2,45 В на конденсаторе С118. Если оно равно ну-
лю, возможно, неисправен контроллер питания
U101- на его выв. 24 должно быть 2,45 В. В про-
тивном случае проверяют на обрыв резисторы
R105 и R108.
Также проверяют, есть ли напряжение 2,45 В
на С118. Если оно равно нулю, то проверяют на-
пряжение 2,45 В выв. 24 U101 и, при положите-
льном результате перепаивают R105 и R108.
В противном случае заменяют U101. В режиме
работы микрофона транзистор Q101 должен
быть открыт (0 В на коллекторе). Уровень звуко-
вого сигнал непосредственно на микрофоне
MIC101 должен составлять 30...50 мВ. Если он
значительно меньше, то микрофон заменяют.
Если микрофон исправен, проверяют элементы
согласующей цепи и делают вывод об исправно-
сти аналогового процессора 1И03.
Не работает виброзвонок
Вначале в пользовательском меню проверя-
ют, что виброзвонок включен. Возможно, в этом
случае отсутствует контакт в соединителе
CN301. Если это не так, отключают соединитель
и с помощью внешнего источника 3 В проверяют
виброзвонок — он подключен к конт. 15 и 22
CN301. При исправности виброзвонка, омметром
проверяют транзистор 0101 и диодную сборку
D301, а если они исправны — проверяют про-
граммное обеспечение телефона и процессор
U105.
Нет подсветки кнопок
Проверяют значение напряжения на выводе 2
сборки Q302. Если оно отлично от 0,45...0,5 В, то
требуется проверить пайку резисторов R319 и
R321, а если близко к 0,45...0,5 В, то заменяют
сборку Q302.
Телефон не включается после открытия
верхней крышки
В крышке находится магнит, а на основной
плате телефона установлен магнитный датчик
U301 (рис. 2.3). После открытия крышки он фор-
мирует сигнал высокого уровня FLIP, который по-
ступает на процессор U105 и телефон переходит
в рабочий режим. Проверяют наличие магнита в
крышке, наличие питания U103 (1,8 В на выв. 1).
Если его нет, проверяют контроллер питания
U101 (2,8 В на выв. 21). Если питание есть, но
сигнал FLIP низкого уровня — заменяют датчик
U301. При наличии сигнала, вначале переуста-
навливают программное обеспечение, а затем
(если результата нет) заменяют процессор U105.
Телефон не определяет SIM-карту
Необходимо иметь в виду, что телефон под-
держивает только SIM-карты с напряжением пи-
тания 3 В. Проверяют наличие напряжения уров-
нем менее 2,9 В на конт. 1 соединителя CN101.
Если его нет или оно ниже номы, проверяют на-
пряжение на выв. 19 U101 и делают вывод об ис-
правности этой микросхемы.
Если питание в норме, последовательно за-
меняют SIM-карту, переустанавливают програм-
мное обеспечение и, заменяют процессор U105.
Глава 3. Сотовые телефоны Motorola
Модели: Motorola V3688/V3690/V50
Общие сведения
Компания Motorola была первой, которая нача-
ла производить «телефоны-раскладушки», а за-
тем уже с достаточно большим опозданием и дру-
гие фирмы стали выпускать аналогичные модели.
Аппараты «Motorola V3688/ V3690/V50», хотя и
изготавливаются на одной платформе, имеют
две версии, имеющие обозначение 1081 и 14.
Разница между версиями — в типе используемо-
го процессора. Версия телефона 1081 имеет про-
цессор Hercules, а версия 14 бюджетный (.дру-
гими словами — более дешевый) процессор, ис-
пользуемый в аппаратах М-серии (М3188/М3788),
хотя и более мощный с точки зрения функциона-
льных возможностей (в -частности, поддержка
протокола WAP, голосовой набор и т. д.).
Помимо этого, в аппаратах 14-й версии испо-
льзуется микросхема Flash-памяти фирмы Atmel,
а в предыдущей версии — фирмы Intel. Это об-
стоятельство, а также удешевление стоимости
других комплектующих, по мнению сервисных
инженеров, привело к значительному уменьше-
нию надежности телефонов «Motorola V50».
Все неисправности модели «Motorola V50»,
которые будут рассмотрены, справедливы и для
моделей V3688A/3690. Для ремонта телефонов
необходим цифровой тестер, специальное пая-
льное оборудование, программатор для переза-
писи микросхемы Flash-памяти и внутренней па-
мяти процессора, а также компьютер со специа-
лизированным программным обеспечением.
Принципиальная электрическая схема модели
V3688 приведена на рис. 3.1 и 3.2. Для ремонта
телефонов достаточно иметь схему размещения
элементов на монтажной плате. Для моделей
V3688A/3690 она приведена на рис. 3.3, а для
модели V50 (версия 14) — на рис. 3.4.
При рассмотрении неисправностей вначале
будут указываться элементы и контрольные точ-
ки для моделей V3688A/3690, а в скобках — для
модели V50- Перейдем к рассмотрению типовых
неисправностей телефонов.
Типовые неисправности телефонов
и способы их устранения
Телефон не включается
Для локализации неисправности необходимо
подать на телефон питающее напряжение (от ак-
кумулятора или от внешнего источника питания)
и вольтметром измерить напряжения: на конден-
саторах С924, С925 — +2,8 В (1 на рис. 3.4), на
конденсаторах С926, С927 — +1,8 В (2 на
рис. 3.4) и на конденсаторах С945, С946 (3 на
рис. 3.4) — +5 В. Если все напряжения равны ну-
лю, неисправна микросхема GCAP II, формирую-
щая эти напряжения. Если напряжение +2,8 В по-
является и сразу же падает до нуля, скорее все-
го, неисправна одна из микросхем: EEPROM
U701 (4 на рис. 3.4), U900 GCAP II (5 на рис. 3.4)
или процессор U700 WHITECAP (6 на рис. 3.4).
В первую очередь проверяют (заменой) Flash.
В.аппаратах 14-й версии установлена микросхе-
ма EEPROM фирмы Atmel. Ее лучше заменить на
микросхему фирмы Intel. Необходимо отметить,
что в разных версиях аппаратов микросхема
U701 устанавливается на плату по-разному (см.
ключ установки U701 на рис. 3.3 и 3.4). После за-
мены микросхемы памяти необходимо проверить
напряжение питания на указанных конденсато-
рах. Если оно пришло в норму, для восстановле-
ния работоспособности телефона необходимо
перезаписать микросхему Flash-памяти. Для это-
го необходим программатор и откалиброванный
файл «прошивки» Repair для конкретной версии
аппарата (включает в себя конкретные настройки
сети и инженерные установки). Контрольная точ-
ка для подключения программатора — ТР102 на
рис. 3.3. (7 на. рис. 3.4).
Процессор можно заменить на аналоги от ап-
паратов М-серии •— М3788 и М3188. Необходимо
отметить, что замена процессора приведет к
блокировке аппарата. Это связано с тем, что он
имеет встроенную Flash-память с записанными
константами для разблокировки. Поэтому после
•замены процессора эту память также перезапи-
сывают с помощью программы Unlock. Микросхе-
ма GCAP II типа SN104616 имеет следующие
аналоги: Р79Е26/Е46/Е58.
Еще одна особенность аппаратов 14-й вер-
сии: на некоторых платах вместо узкого соедини-
теля для подключения гибкого кабеля дисплея
используются «широкий», что исключает взаимо-
замену дисплеев с разными шлейфами, в этом
случае соединители придется перепаивать.
У большинства приходящих в ремонт аппара-
тов напряжения в указанных контрольных точках
в норме, что свидетельствует об исправной аппа-
ратной части телефонов. Можно сделать вывод,
что произошёл сбой (потеря данных) микросхемы
памяти EEPROM. Ее просто перепрограммируют.
Не заряжается аккумуляторная батарея
В первую очередь проверяют саму аккумуля-
торную батарею и контакты ее соединителя J604
(8 на рис. 3.4). При отсутствии контакта в соедини-
теле после подключения к телефону зарядного
устройства значок зарядки на ЖК индикаторе про-
падает. Если он-отображается — контакты в по-
рядке и далее необходимо проверить процессор
WHITECAP. Для этого отключают от телефона ак-
кумуляторную батарею и омметром измеряют со-
противление между контактом «BATSERDATA»
соединителя J604 (9 на рис. 3.4) и общей шиной
(например, экраном приемного или передающего
узла). Если сопротивление равно 40...50 Ом, вы-
шел из строя узел контроля батареи (в составе
процессора) и его необходимо заменить. У исп-
равной микросхемы сопротивление составляет
1 кОм и более. Чаще всего подобная проблема
возникает в аппаратах версии 1081. В этом случае
на индикаторе появляется сообщение «Invalid
Battery» или процесс зарядки отображается, но
батарея не заряжается.
Телефон работает только при подключен-
ном зарядном устройстве
Телефон не включается (с установленной ак-
кумуляторной батареей), при подключении за-
рядного устройства все работает. В этом случае
проверяют диод D945 на обрыв и, если он испра-
вен, заменяют ключ Q942 (10 на рис. 3.4), через
который заряжается аккумуляторная батарея.
В аппаратах 14-й версии такая неисправность
встречается крайне редко. В этих моделях, как
правило, выходит из строя сама батарея или окис-
ляются контакты соединителя J604. Кроме того, в
этих аппаратах в цепи заряда установлен защит-
ный стабилитрон (11 на рис. 3.4) на напряжение
5 В. Очень часто при использовании неоригиналь-
ного зарядного устройства (китайского производ-
ства) или устройства зарядки от бортовой сети ав-
томобиля, не имеющих схемы, ограничения вы-
ходного напряжения, этот стабилитрон выходит
из строя. В результате батарея не будет заряжа-
ться. Стабилитрон проверяют омметром на корот-
кое замыкание и,.при необходимости, заменяют.
Аппарат выключается при поиске сети, или
значок сети появляется и сразу же пропадает
Эта неисправность чаще всего проявляется в
аппаратах 14-й версии, имеющих недостаточно
надежный усилитель мощности диапазона GSM
U400 (12 на рис. 4). С помощью приборов его ис-
правность определить достаточно сложно: по-
требляемый ток микросхемы в рабочем режиме
кратковременно возрастает, что приводит к сра-
батыванию защиты узла питания. Передатчик за-
меняют, при этом лучше использовать микросхе-
му из телефонов V3688/ V3690. В этих аппаратах
качество комплектующих значительно выше, чем
в новых телефонах V50. Если-замена передатчи-
ка ни к, чему не привела, заменяют смеситель
сигналов GSM/DCS FL300 (13 на рис. 3.4). Он
имеет керамический корпус, который при паде-
нии аппарата иногда трескается. Как и в преды-
дущем случае, в режиме передачи резко возрас-
тает потребляемый ток и аппарат выключается.
Подобная проблема со смесителем встречается
как в старой, так и в новой версии аппаратов.
Искажения звука или звук вовсе отсутствует
Эта неисправность характерна для аппаратов
14-версии. Проверяют узлы- «от простого — к
сложному»: вначале динамическую головку SPK,
затем микросхему GCAP II и, если результата
нет — заменяют процессор. В большинстве слу-
чаев проблема решается после замены GCAP II.
Не работает микрофон
Сам микрофон — это достаточно простой и
надежный элемент, выходит из строя крайне
редко. Иногда, после попадания влаги, окисля-
ются контакты его соединителя J910 (14 на
рис. 3.4). Как правило неисправность устраняет-
ся после замены микросхемы GCAP II.
Рис. 3.1. Системный процессор WHITE САР
и контроллер питания G САР_Н
Рис. 3.2. Радиочастотная
MAGIC SHIELD
I TX EXITER
FL465
400МГц
C326
10
I—il
C325
R492
[RXVCO.Q345)
K-LC994
SSS.
□224 12C
_lc241
C23615
26МГц
GSM SEL
C201 1000
R202
MRF949LT1
I
330 у
R341 б&к R342
:C341 R340
MU
vow vcc
R343
у 220
P.A. CONTROL
PNPE
C221_L
390 T
NOTE: 0201,
U200AREDNP,
C227
120
R259
BB555
C204.I
100 у
TXVCO FRQ.RANGE
EGSM:880-915Mr4
DCS: 1710-1785МГЦ
□240
iTPOIOT
□241
HN1K02
R241
100
R207
470
CZ90
2200
L290
ЮмкГ
~Jc292
T22
C202J-
47 I
TXVCO MID CHANNELS
GSM:CH62-902.4МГц
EGSM:CH37—897,4МГц
DCS: CH700—1747.8МГц
C343
DNP-0402
C351
DNP-0402
R200
1c291
T DNP-O4D2
H— ---
I 1C340
I P
C963
D.OImk
C203-L
471
U200
0201
UMA6NTL
0225
DNP-2SC4617
4—-----Й—
I CR301
| BAG63-02
CR300
BAG63-O2
* W
LOOP FILTER
L201 100мкГ L202 100ыкГ
R201
470
tSo3
: DNP-0402
C496
100
□490
NE68719
R204
MAX42S0 з
SATBYF
EAT DET
(Q334)
I |GSM LNA2751—•------
[(RXLNA, MIXER)
PST995PU
F11 IS ACTUAL CORRECT PART
>T pET I
DET gW |
TX KEY PACI
TXVCO MID CHANNELS
О5М:СН62-1347.4МГц
EGSMGH37—1342,4МГц
DCS: CH700—1442,8МГц
TX VCO FRQ.RANGE
EG$M:1325-1360МГц
DCS: 1405-1480МГЦ
I C342
! too
часть
,30. AMP
I C495
T 0.01m«
C966
1000
L255
22нГ
R1O02
33
C229
у O.OImk
C965
0.01MX
JTX KEY РАС I
I DET SW ~
[ SAT DET
0342
UMA4NTL
(RX VCO)
□345
DTA114YE
□333
UMA4NTL
I I G TX VCQ |-*—— —JT
[GSM-DCS SELECT J
ХСЗЭ4
у 0.01м
C346 1000
SC79948DTB
NOTE:
AM other connections
are ground
L259
б.бнГ
C992
27
Q1255
MRF949LT1
C959
8.2
1 C96£ll
Il0VP \i>
L02CP_VGCy ™
sw vcc $ S
STEP_GND
PRF M „
1
R
nil
IF VCC
IF GND
ADC DRIVE
TXKEYOUT
DET_SW c
GP03 g
GP02
GP01 £
MAIN VCC
PRSCJN
MAIN GND
R315
□344 UMC5
L990
10нГ
NPN-B PNP_E
NPNJ
C232 L230
120 8.2мхГ
R231
27к SHOULD BE F27 (1200)
тамгу 5ns т
Xnslgg ±
C231
1300
C219
II—|0,1mk
SH300
TX_RX_SHIELO
SH200
MAIN_VCO_SHIELD
U913
MAGICJC
26_80BGA
CLX_SEL
ТЫ
DMCS
SPi_DATA
SDTX
C24B
DNP-0402'
C249 DNP-0402
a
Ju»
T- TP010T
L240
ICLK SEL|
SP! BUS
_ ► C24O
H MAGIC 13МЙП
;C224
□241
HN1K02
TX VCO
.LC23S
T 39
D-Oimk
□202 UMH4
□202UMH4
is вам
400МГИ
Сигнальные цели
J6
МАС1С_13МГц
G14
U700
WHITECAP
D7
GCAP_CLK
______F5
J600
EXT CONN
FL450
1В0ЯВНС
I Y201 I
---i--1 ^2
</RX VCO FEEDBACK LINE TO MAGIC
PA DETECT LINE
MAGIC 13МГц
rx Speaker li ne+
RX SPEAKER LINE-
TX MIC LINE +
AL900
ALERT
CiNiZg^ >' Cszevni $эа) CszzvnTwss) ( оэд~М5 ~) C osz qoam d c incTdS
U430
РАС
и и 0960 frj
FL465
1842.5
FL3D0
900/1800МГц
15 14 13 12 4 ic 15 14 13 12 11 10
U400 U400 /
PA_DCS РД_£8М
f 2 7
рл .-ft26<(-)C267l |CMJ I „1 1П1 |с2бЗ.. rm p и , 1 §1 •H l,4S₽- cffl ей ^biu' 1254 — RZoT- Й’| U250 TX-VCOJC Fap гОтр-|42борТ>» i [0455)8
X' . ICTDjj
32 76
J900
SIM CONN
J800
KEYBOARD
CONN
U701
EPROM
EEPROM
GND
2 VSIM1
3 RST
4 PD
5 IfO
6 CLK
U702
SRAM
® ЕН® Ц
CR901 [В*
---1__C941
©
RX / TX ANTENNA SIGNAL
GSM RX ANTENNA SIGNAL
DSC. RX ANTENNA SIGNAL
AMPLIFIER RX ANTENNA SIGNAL
FILTERED PA OUTPUT SIGNAL
Соединитель
клавиатуры
J800
1 GND
2 BLKT+
.3 GND
4 BLKT-
5 HS-INT
6 KBC3
7 KBC2
8 KBC1
9 KBC0
10 KBR2
11 KBR1
12 KBR0
13 PWR-SW
14 ПТВ
Соединитель
ЖК дисплея
J600 27 PIN FLIP CONN
1 BLKT-
2 GND
3 V2
4 V2
5 V2
6 GND
7 D7
8 NC
9 D6
10 D5
11 D4
12 V2
13 D3
14 D2
1,5 D1
16 V2
17 DO
18 R-W
19 A0
20 NC
21 DF-EN
22 RESET
23 SPKR+
24 GND
25 SPKR-
26 GND
27 RTC-BATT
Внешний
соединитель
J600 15 PIN
1 GND
2 SW-RF
3 GND
4 BATT-FDBK
5 MAN-TEST-AD
6 RS232-TX
7 RS232-RX
8 EXT-CHG-EN
9 DN /OFF
10 GND
11 UPLINK
12 DOWNLINK
13 DSC-EN
14 EXT-B+
15 GND
13МГц CLK
F1_________
U913
MAGIC
U700
WHITE CAP
U900
GCAP II
Контрольные точки
TP
101 R W.
102 CE 0 Eprom
103 CE 1 Eprom
104 CE 3 SRam
105 CE 2 SRam
701 Earth
702 TMS
703 TDO
704 TRST*
705 EMU 1
706 TDI
707 EMU 0
Рис. 3.4. Контрольные точки на системной плате
Телефон не определяет SIM-карту
Вначале проверяют состояние контактов сое-
динителя SIM-карты J900 (15 на рис. 3.4). Иногда
они отслаиваются от платы или окисляются. Ес-
ли контакты в норме — заменяют GCAP II.
Телефон не «видит» сеть
В первую очередь проверяют наличие контак-
та в антенном соединителе А1. Затем омметром
проверяют на обрыв согласующие катушки L101,
L102, L112 (16 на рис. 3.4). При деформации пла-
ты (падении аппарата) их керамическая основа
трескается, и катушки выходят из строя (обрыв).
Если катушки исправны, заменяют антенный пе-
реключатель U101 (17 на рис. 3.4). Если его за-
мена не решает проблему, проверяют (заменой)
полосовые фильтры FL450, FL460 (18 на
рис. 3.4), СВЧ-усилители на транзисторах Q451,
Q461, смеситель на транзисторной сборке
Q1254, фильтр FL457 и усилитель на транзисто-
ре Q490 (20 на рис. 3.4). Если все указанные эле-
менты исправны — заменяют микросхему U913
MAGIC (21 на рис. 3.4).
Телефон не звонит или дает «отбой» при
вызове
Как и в случае с проблемами при поиске сети,
в первую очередь заменяют передатчики U300,
U400, а если результата нет — смеситель FL300.
Не работает клавиатура
Вначале с помощью омметра проверяют боко-
вые кнопки UP, SMART, DOWN (22 на рис. 3.4).
Очень часто они загрязняются. Если кнопки исп-
равны, проверяют диодную сборку CR948, защи-
щающую процессор WHITECAP от статического
электричества (сборка установлена только в те-
лефонах версии 1081). Если все элементы в нор-
ме, а кнопки не работают—заменяют процессор.
Нет изображения на ЖК дисплее
Такая неисправность может быть вызвана
следующими причинами:
• обрыв гибкого шлейфа;
• нет контакта в соединителе J700 (23 на
рис. 3.4);
• неисправен ЖК дисплей;
• неисправен процессор WHITECAP.
Как правило, наиболее часто выходит из
строя шлейф. Его замена в этих моделях теле-
фонов имеет свои особенности. Если после за-
мены шлейфа телефон не включается, скорее
всего, не совпадают версии (их две) дисплея и
шлейфа. В этом случае сравнивают места уста-
новки резистора R4 и конденсатора СЮ (1 на
рис. 3.5) на старом и новом шлейфах и, если они
не совпадают, перепаивают указанные элементы
на новом шлейфе (конденсатор и резистор меня-
ют местами). Если после этого изображение на
индикаторе появилось, но его контрастность ‘
слишком мала или чересчур велика, и регули-'
ровка в меню не помогает устранить дефект, по-,
ступают следующим образом. На шлейфе име-'
ются резисторы 2 (рис. 3.5), определяющие
средний уровень контрастности для конкретного
ЖК дисплея (подбираются на заводе-изготовите-
ле). Эти резисторы необходимо выпаять из ста-
рого шлейфа и установить на новый вместо ана-
логичных элементов.
Не работает виброзвонок
Для проверки виброзвонка подают на него
+2,5 В от внешнего источника. Затем проверяют
контакты соединителя J810/811 (24 на рис. 3.4)
на отсутствие окисления. Если все в норме, вна-
чале заменяют усилитель U801, а если результа-
та нет — микросхему GCAP.
Телефон «зависает» или непрерывно звонит
Как правило, такая неисправность возникает в
аппаратах 14-й версии, при сборке которых испо-
льзуются некачественные комплектующие, в ча-
стности, микросхема EEPROM фирмы Atmel.
Вначале можно попытаться перезаписать микро-
схему с помощью программы Repair. Если теле-
фон после этого некоторое время работает, а за-
тем снова «зависает» — заменяют микросхему
Flash, лучше на микросхему от Intel.
Телефон самопроизвольно включается или
«зависает»
В этих аппаратах сигнал опорной частоты
13 МГц формирует микросхема U913 MAGIC (25
на рис. 4). Затем он поступает на процессор
U700, а с него — на микросхему GCAPII (см. схе-
му синхронизации на рис. 3.3). В первую очередь
проверяют стабильность сигнала частотой
26 МГц на конденсаторе С236 (рис. 3.2 и 3.3). Ес-
ли частотомера нет, просто заменяют кварцевый
резонатор Y230 на 26 МГц (26 на рис. 4) и тести-
руют телефон.
Не работают часы
Проверяют наличие сигнала частотой
32,768 кГц на конденсаторах С930, С931 (27 на
рис. 3.4). Если сигнала нет — заменяют кварце-
вый резонатор Y900 (28 на рис. 3.4), в противном
случае неисправна микросхема GCAPII.
Глава 4. Сотовые телефоны Motorola
Модели: Motorola V60/V66/V60i/V66i/V70
Общие сведения
Имиджевая модель Motorola V70 отличается
от всех существующих телефонов механизмом
раскрытия, получившим название «rotate» (вра-
щение). Верхняя крышка телефона сдвигается
вверх в той же плоскости, в которой находится и
сам корпус аппарата — решение неоднозначное,
Но весьма оригинальное. Дисплей в этой модели
примечателен своей формой: он круглый. На са-
мом деле, он, конечно, прямоугольный, но дизай-
неры скрыли углы за изгибами корпуса, создав,
таким образом, полную иллюзию нестандартного
экрана. К тому же дисплей у телефона инверсион-
ный — белые буквы на черном фоне. То есть если
в обычных телефонах написанное на экране за-
крашено, то в V70 все наоборот. Функциональные
возможности телефона находятся на уровне ана-
логов других фирм. Небходимо отметить, что эта
модель поддерживает технологию передачи дан-
ных GPRS и протокол WAR.
Модели «Motorola V60/V66», внешне совсем не
похожи на имиджевую V70, на самом же деле все
они выполнены на одной платформе — Р2К. Име-
ются лишь незначительные различия в схемах,
типах микросхем флэш-памяти и размещении
элементов на платах. Если в названии моделей
V60 и V66 присутствует индекс «i», то это более
«продвинутые», в плане дополнительных возмож-
ностей, модели (в частности, с поддержкой техно-
логии Java). В них, в отличие от обычных моделей
с процессором SC290803VH, установлен новый
процессор SC290813VH. Это повлекло за собой
некоторые особенности ремонта таких моделей.
Описание основных узлов
Принципиальная электрическая схема теле-
фона Motorola V70 и внешний вид основной пла-
ты приведены на рис. 4.1—4.4. В ней можно вы-
делить следующие узлы.
Контроллер питания и звуковой процессор
U3000 (GCAP3)
Микросхема U3000 (рис. 4.1) преобразует на-
пряжение 3,6 В (ВАТТ+) от аккумуляторной бата-
реи (АКБ) или от внешнего адаптера АО/DC в на-
пряжения для питания всех узлов телефона.
Микросхемы цифровой части питаются напряже-
ниями 2 В (V1), 2,8 В (V2), 5 В (CP_5V), 3,2 В (V3).
Элементы радиоприемной части телефона пита-
ются напряжением 2,7 В (RF_V2), а усилитель
мощности радиопередатчика U400 — напряже-
нием 3,6 В (РА-В+). Последнее напряжение по-
ступает с АКБ или от внешнего источника через
ключи на полевых транзисторах Q7000 и Q7002.
Для питания SIM-карты контроллер U3000 фор-
мирует напряжение +3 или +5 В (VSIM1).
Кроме того, на микросхему GCAP3 возложено
еще несколько функций:
• управление процессом заряда АКБ от внеш-
него зарядного устройства. АКБ подключена к
схеме через соединитель М7300. В зависимо-
сти от напряжения на АКБ (ВАТТ+, конт. 1, 8
М7300) GCAP3 выбирает режим быстрого за-
ряда или с уменьшенным током заряда.
В процессе заряда GCAP3 контролирует тем-
пературу АКБ с помощью сигнала
BATT_TERM (конт. 3, 6 М7300). Время оконча-
ния заряда определяется напряжением АКБ,
а также ее температурой;
• формирование звуковых речевых сигналов,
которые усиливаются микросхемой U7003 и
подаются для воспроизведения на динамиче-
скую головку;
Рис. 4.1. Контроллер питания и звуковой процессор GCAP3
• аналого-цифровое преобразование звуковых
сигналов с внутреннего или с внешнего мик-
рофонов;
• формирование сигнала управления виброзвон-
ком VIBRATOR и вызывного сигнала для вос-
произведения динамической головкой ALERT;
• формирование сигналов реального времени,
для этого к микросхеме подключен кварцевый
а резонатор Y3000 (32,768 кГц) и дополнитель-
ная батарея RTCBATTERY.
Микроконтроллер и цифровой сигнальный
процессор U1000 (SC29803VH)
Микросхема U1000 (рис. 4.2) объединяет в се- -
бе микроконтроллер, управляющий всеми узла-
ми телефона и цифровой сигнальный процессор
(DSP), который в свою очередь обеспечивает
цифровую обработку аналоговых сигналов (кана-
льное кодирование-декодирование).
Эти сигналы (RX_SERIAL_CLOCK, RX_SE-
RIL_FRAME_CLOCK, RX_SERIALJDATA, RX_AS-
QIRE) для него формирует аналоговый процес-
сор U201 (MAGIC). Для управления и обмена
данными между микросхемами U1000 и U201
служит цифровой интерфейс SPI (сигналы
MAGIC_SPI_DATA, MAGIC_SPI_CLC, MAGIC_
SPI_CS).
Микроконтроллер U1000 обеспечивает под-
держку пользовательского интерфейса. Через
этот интерфейс подключены цифровые и управ-
ляющие кнопки, дисплей, USB-порт (служит для
обмена данными с персональным компьютером
или программатором) и SIM-карта.
Flash-память U2000
Микросхема Flash-памяти U2000 (рис. 4.2) со-
держит 64 Мбита собственно Flash-памяти и
1 Мбит ОЗУ и служит для хранения программно-
го обеспечения телефона и пользовательских
данных. В обычном режиме микросхема питает-
ся напряжениями +2 В (V1) и +3,2 В (V3), а в ре-
жиме программирования — напряжением +12 В
(SR_VCC). Для обмена данными с микроконтрол-
лером используются 22-разрядная шина адреса
и 16-разрядная данных.
Сигнальный процессор U201 (MAGIC)
Как уже отмечалось, основная функция мик-
росхемы U201 (рис. 4.3) — управление трансиве-
ром, цифровая обработка принимаемого анало-
гового сигнала и передача его для дальнейшей
обработки на DSP микроконтроллера U1000.
Микросхема синхронизируется от тактового гене-
ратора Y258 частотой 26 МГц. Внутри микросхе-
мы тактовая частота делится на два и получен-
ный сигнал (13MHZ_CLOCK_OUT) используется
для синхронизации микроконтроллера U1000, а
уже выходной сигнал с U1000 (GCAP_13MHZ_
CLOCK) используется для синхронизации микро-
схемы GCAP3.
Для питания аналогового процессора MAGIC
используются напряжение В+, которое подается
на выв.Н1 микросхемы.
Радиочастотный модуль
Радиочастотный модуль (рис. 4.4) выполняет
функции трансивера (приемопередатчика радио-
сигнала в диапазонах 900, 1800 и 1900 МГц) и
включает следующие микросхемы и узлы:
• базовую микросхему радиочастотного модуля
U201 (MAGIC), объединяющую основные уз-
лы трансивера (l/Q-модулятор/демодулятор,
синтезатор частоты и др.);
• генератор, управляемый напряжением (ГУН)
U300, формирующий опорные частоты для
работы смесителя приемника и усилителя
мощности радиопередатчика;
• дуплексор U100 (антенный коммутатор), под-
ключающий к антенне приемный или переда-
ющий тракты телефона. Дуплексером управ-
ляет микросхема MAGIC с помощью сигналов
RX_EN, DCS_EXC_EN и GSM_EXC_EN;
• смеситель на микросхеме U140 с входными
полосовыми фильтрами диапазонов GSM
(FL120), DCS (FL130) и фильтром ПЧ FL160, а
также дополнительный резонансный УПЧ на
элементах FL170 (400 МГц) и Q180;
• микросхему усилителя мощности U400, обес-
печивающую усиление радиосигнала до требу-
емой мощности в антенне, а также регулятор
выходной мощности U450 для регулировки
мощности и установки требуемого значения
выходной мощности по сигналу оператора се-
ти. Управление коэффициентом усиления уси-
лителя U400 производится микросхемой
MAGIC (сигналом POWER_CON-TROL).
Радиоприемная часть питается напряжением
2,7 В (RF_V1 и RF_V2), которые формируются
методом ШИМ из напряжения В+ с помощью кон-
троллеров (находятся внутри микросхемы
MAGIC) и транзисторной сборки Q240 (рис. 1).
Радиопередатчик питается непосредственно от
АКБ (напряжение 3,6 В РА_В+). ГУН U300 пита-
ется напряжением 2,7 В (RX_V2) через ключи
Q700 и Q701.
ЖК дисплей
Графический высококонтрастный дисплей с
разрешением 96 х 64 пикселя, синей подсветкой i
и регулировкой контрастности служит для ото-
бражения служебной и пользовательской инфор-
мации. Данные и управляющие сигналы для ра-
боты дисплея формирует микроконтроллер
HVDDEVDD DVDD CVDD BVDD
AVDD VCCA
DOtr 5O'2c'l
М3
SR_VCC
11C2001.
СБ
O.Imk
2
G5
E2003
<1 MDD
F5
A4
AS
' 10 ‘ E7
'B____E2
' Cl C3
F6
DMAGIC_SPI_CLK
O.OImk
KB
JB
NC
NC
NC
FRST
FADV
SCSI
SCS2
AO
-DD1SP SPI CS2
-DSOl Б C
-&GCAP~’SPI CS
C1009
0.1mK
8RSTCLKC
OE_N<
E2Q01
C1003
O.Imk
СЮ02
O.Imk
С100Э
O.Imk
QVCC JVDD IVDD
V3- V2 V3
C1008
O.Imk
СЮ02
O.Imk
C1004
O.Imk
C1006
0,1 mk
C1004
0,1 mk
V2 V2
U2OO0
28F6408W18B85
V3 V2
|RESET_O'
c AOV_N<
> SR CS<
.01400 1000 S'MAGIC J 3MrU
-'OC3
C2000 .
O.Imk |
12 CB
'13 DS
СЮ00
O.Imk
СЮ00 X
O.Imk T
Ncd^g:
NCO-Ц .
nco~m7 ;
' 16 FS
' 17 G8
1_LC2000’
O.Imk
ui RV_N'
r EBO_N'
'S EBI N1
MOD
ПАТАИ5П1
DATALOG_N
NC
NC
R1500 10C
DURTS_USBXRXD
ES
ЕЭ1
NC
iNC
USB__TXENB
USB~EOP
-£>TX_CLOCK
-OTX SERJAL_DATA OUT
-ORXJXOCK
k>RX SERIAL_DATAJN
-orx2serial_data_frame SYNC
R1002R1C02
10k 10k
-DSIM-PDO R1001
—--------CD—Di VSIM_EM
-OSIM-CLK Ri ООО ;
-------О—OSIM-RST C1500
WATCHDOG X SL1013
RESET_O Г 16
RESET Д,
USB_VP
D15
D14
□13
-DCE1
-DCE2
FVCC1
CLK_F
EN FO
EN_FW
ENFC
EN SO
ENJSW
Ef<SUB
ENSLB
1 H1
2 G1
3 Fl
4 El
5 Cl
6 DI
AB
A9
A10
All
A12
A13
A14
A15
A16
A17
A16
AIS
A20
A21
ica
JE3
A23
A24
A2S
FVSS1
FVSS2
FVSSQ1
1FVSSQ2
ISVSS1
SVSS2
SVSS3
SVSS4
SVSS5
SVSSfi
TP_RW_NO-t
FVPP
SVCC1
SVCG2
SVCC3
FWAfT
DNU1
DNU2
DNU3
DNU4
DNU5
DNU6
DNU7
DNU6
DNU9
DNU10
DNU11
DNUtt
DNU13
DNU14
DNU15
DNLH6
DOO
DQ1
DQ2
OQ3
DO*
ОСЛО
ooh
0012
Oota
0014
DQ15
NC1
NC2
NC3
NC4
NC5
NC6
AODRESS{23.0)
A23_PA0_DSP DBG VOW
A22>A1_DSPJ3BG>OW
RW_N
CSS
CS4
CS3
CS2
CS1
cso
BURSTCLK
LBA
SOE
ECB PA4_CCM MCU_CLK
SEB>A5
ebo“
EB1
OE
UTXD1 PA14VDOUT
J-dC1009
J4 O.ImkT
UjOOO
SC29803VH
CLKSEL
STBY-PD14
CKIL
CKOH_SCCCLK
CKIH
OC3PC13
FWM~ РЕ1Э
PWM~PE14
WDOG
RESETOUT
RESETJN
PA2
PC6-UTXDVUTXD2
PC9JJKXD1-UKXO2
PC12 STO
PC11_OC1 US8CLK
NC7
PG1_USB_TXeNB
PCO USB EOP
INT3_PC15
INTIJ'CIA
INT1.FES
INT0PE8
ROW?
R0W6
ROW5
ROW4
R0W3
ROW?
ROW1
ROWS
CCUA1N7
COLUMNS
COLUMNS
coLUMN4_pei2_iC2e
COLUMNS
CQLUMN2
COLUMN1
COLUMNS
SPiCS9_PE3
S₽ICS8_PE2
SPtCS7_PE1
SP1CS4
SP1CS3
SD1 O_C
SPJCB2
SP1CS6 PEO
splcso
SPICS5 PE11
MOSIB
MISOB
OSCKB
MOS’A
MISOA
QSCKA
TOUT1S_PD11
TO11T14 PD10
CLK SELECT
In----DSTBY
C,. CJGCAP 32KFu_IN
------4>GCAP_32KFu CLOCK
У^-ONC
GCAPJNT
ROTATOR_DET
RDW_7
ROW 6
ROW~5
ROW_4
ROWJ
R0WJ2
ROW_1
ROW-O
COLUMN 7
COLUMN 6
COLUMN'S
C0LUMN_4
C0LUMN_3
COLUMN 2
COLUMNj
COLUMN_0
R14O8
100k
V3
—DDISP SPI CS
rOMAGIC SPI_CS
OBB MO'S!
DBBMISO
DBB_SPl_CLK-
DWAGIC SPl_DATA
4>EL_EN1
DN_EXC_EN
ON_TX_EN
•£>SW_B+_ENABLE
£>RX ENABLE
£>TX_KEY
ODM_CS
ORX_ACQUIRE
OBAT SERIAL_DATA
-OMCRATE1
-OM1DRATE2
—DVFS
—OVDR
-DVDX
-DVCLK
-£>SIM_CRX
-DSIM TX
-£>URTS2_S:M_CLK1
-£>UCTS2_SIM_RST1
-DURXD2_SIM_RX1
-DUTXD2
-DOPTION1
-£> OPTION?.
£>URI
-£>UDCD
-OUDTR
-DUSB_VM
-DUTXD VDOUT
OOE-N
-DE81_N
-£>EBC_N
-OECB_N
-£>ADV~N
-£>BRST_CLK
-£>CEO
MORT_FLASH_CSO—CMCRT-FLASHCS
CE4O—OCE4
-DRW-N
NC16
er
Ш
I
g а, Щ w
Рис. 4.3. Сигнальный процессор MAGIC
У
^-NC15
F4
H3
4Э
H9
H8
G8
DB
E9
si
NC14
NC13
PLL_EMIT
PLL.BASE
RFJXCQ
SDRX
SDFS
SCLK_OUT
TEST2
TEST1
MIXJ/CG
LO2_BASE
LO2_EMIT
MIXJ3ND
LO2_VCG
LO2„GND
LO2CPJ3ND
LO2_CP
Nca
NC7
NC6
NC5
REG_SPLY
R£G_BYP
REG_REF
REGJ3ND
V2J2RV
V2_0UT
XTAL_BASE
XTAL.ENIT
osc.vcc
OSCJ3ND
SF.BYP
SF.OUT
MNCP_VCC
CP_TX
MNGP_GND
CP_RX
Модели: Motorola V60/V66/V60i/V66i/V70
Рис. 4.4. Радиочастотный модуль
111000. Они передаются по интерфейсу SPI
(DISP_SPI_CS, BB_MOSI, BB_SPI_CLK). Модуль
ЖК дисплея подключается к основной плате че-
рез соединитель J6500 (рис. 4.5) и питается на-
пряжениями +2 (V1) и +2,8 В (V2) от микросхемы
GCAP3, а также переменным напряжением от
DC/AC-конвертера (3,6/180 В), выполненным на
микросхеме U6500.
Клавиатура
Клавиатура представляет собой матрицу кно-
пок, подключенных выводам Column 0-1, Rota-
tor_Det и Row 0-7 процессора 111000. Конструк-
тивно она разделена на три узла: основную кла-
виатуру (цифровые кнопки, а также включения,
навигации и вызова/отбоя), дополнительную и
отдельную кнопку регулировки громкости. Допол-
нительная клавиатура состоит из трех кнопок
(Menu, Soft key left, Soft key right), размещенные
на вращающейся панели телефона. Основная
клавиатура подключается к плате через соеди-
нитель J6000 (рис. 4.5), а дополнительная — че-
рез соединитель J3000 с плавающими контакта-
ми. Кнопка регулировки громкости SW600 уста-
новлена на основной плате и подключена к вы-
водам процессора COLUMN_0 и ROW_4.
- Рис. 4.5. Внешний и внутренние соединители. Динамик и виброзвонок
' Конструкция корпуса телефона требует осо-
бой осторожности при его разборке. Поэтому
приведем порядок разборки телефона и замены
его основных частей.
Разборка телефона
Перед разборкой телефона необходимо снять
крышку отсека АКБ и извлечь аккумулятор и
SIM-карту. Затем разбирают телефон в следую-
щей последовательности:
• выкручивают два винта (рис. 4.6) и, переме-
щая накладку в направлении антенного шты-
ря, снимают ее;
• выкручивают два винта (рис. 4.7), отжимают с
помощью плоской отвертки шесть защелок по
периметру крышки и снимают заднюю крышку
корпуса;
• удерживая телефон одной рукой, другой вы-
кручивают антенный штырь против часовой
стрелки (рис. 4.8) и снимают его;.
• извлекают плату трансивера из передней па-
нели корпуса, как показано на рис. 4.9;
• исполбзуя инструмент для разборки, осто-
рожно извлекают плату SIM-карты из соеди-
нителя на плате трансивера (рис. 4.10) и
снимают ее;
• если требуется замена батарейки реального вре-
мени, снимают ее с платы SIM-карты (рис. 4.11)
с помощью диэлектрического пинцета;
Рис. 4.7
Рис.4.8
L
Рис. 4.6
Рис. 4.9
Рис. 4.10
Рис. 4.13
Рис. 4.11
Рис. 4.12
• снимают резинку клавиатуры из передней па-
нели корпуса телефона (рис. 4.12), используя
при этом пинцет;
• используя специальный инструмент для раз-
борки, осторожно извлекают плату клавиату-
ры из соединителя на плате трансивера
(рис. 4.13) и снимают ее;
• для замены декоративного кольца (рис. 4.14)
и доступа к кнопкам дополнительной клавиа-
туры поворачивают его против часовой стрел-
ки на 5 мм и снимают;
• для замены модуля дисплея вначале вынима^
ют из соединителя гибкий шлейф (рис. 4.15
из соединителя на плате трансивера, затек
сжимают защелки на ЖК модуле и снимаю
его с платы трансивера.
Типовые неисправности телефонов
и способы их устранения
Внешний вид монтажной платы телефон
«MotorolaV70» и контрольные точки на ней пр?
ведены на рис. 4.16—4.17.
Телефон не включается
Для локализации неисправности необходимо
подать на - телефон питающее напряжение
3,6...3,8 В от внешнего источника и измеряют по-
требляемый ток. В момент включения его вели-
чина может достигать 100 мА, в дежурном, режи-
ме — 40...60 мА, а в режиме звонка — 700 мА.
Если при включении телефона потребляемый
ток более 200 мА, необходимо вначале прове-
рить (заменой) микросхему GCAP3. Если она ис-
Рис. 4.16. Электромонтажная схема системной платы (фронтальная сторона)
правна, то еще одной наиболее вероятной при-
чиной такой неисправности является усилитель
мощности U400 (он питается непосредственно от
АКБ через ключ Q7000, который при включении
телефона активизируется сигналом MAIN с мик-
росхемы GCAP3). В моделях V60 и V66 схема
передатчика несколько отличается — в них име-
ются два передатчика, каждый — на свой диапа-
зон (U500 — GSM, U550 — DCS/PCS). Их после-
довательно отключают от шины питания и опре-
деляют несправный элемент.
Если потребляемый ток в норме, измеряют
выходные напряжения на микросхеме GCAP3:
• 0,8 В на конденсаторах С3002 и С3003;
• 2,775 В (Vf^EF) на конденсаторе С3150;
• 2 В (V1) на конденсаторе С3100;
• 2,8 В (V2) на конденсаторах С3200 и С3201;
• 3,2 В (V3) на конденсаторе С3300;
• 2,8 В (V__BUCK) на конденсаторах С3600 и
С3501;
Наличие указанных напряжений подтвержда-
ет исправность микросхемы GCAP и (с большой
вероятностью) указывает на сбой (или неисправ-
ность) флэш-памяти U2000. Микросхему переза-
писывают и проверяют работоспособность теле-
фона. При ремонте телефонов V60I или M66I (в
них используется другой тип процессора — см.
описание выше), простой перезаписи флэш-па-
мяти недостаточно, необходимо еще перезапи-
сать флэш-память процессора U1000, иначе те-
лефон будет заблокирован. Эта операция вы-
полняется под управлением оригинальной про-
граммы PST от Motorola.
Рис. 4.17. Электромонтажная схема системной платы (тыловая сторона)
Телефон не включается после перезаписи
Flash-памяти
В большинстве случаев подобная проблема
решается заменой микросхемы GCAP3.
На индикаторе телефона появляется сооб-
щение «Invalid Battery», хотя аккумулятор
исправен
АКБ имеет внутреннюю схему контроля, фор-
мирующую на выводе ВАТТ. SERIAL_DATA
(конт. 2 и 6 соединителя М7000, рис. 4.1 и 4.17)
последовательный код, который поступает на
процессор U1000. Характерной неисправностью
этих моделей, особенно подвергшихся воздейст-
виям влаги, является обрыв именно этой шины.
В этом легко убедиться, проверив омметром на
обрыв цепь между выв. 2, 6 М7000 и резистором
R7002 (его вывод расположенный к середине
платы см. рис. 4.17). Если есть обрыв, восста-
навливают цепь тонким изолированным прово-
дом. Иногда выходит из строя «подтягивающий»
резистор R7002 (выход схемы контроля в АКБ —
открытый коллектор). Его номинал — 5,6 кОм.
Если все в норме, заменяют процессор 111 000.
Если дефект после этого остается — заменяют
микросхему GCAP3.
В режиме заряда АКБ на экране не отобража-
ется соответствующий значок. На самом
деле заряд АКБ происходит
Процессом заряда АКБ управляет микросхе-
ма GCAP3. . Сигнал обратной связи
BATTERY FEEDBACK с конт. 2 соединителя
J5000 через фильтр U5000, диод CR3010 и рези-
стор R3010 подается на выв. К5 микросхемы
U3000. Когда сигнал на микросхему не поступа-
ет, значок зарядки будет отсутствовать. Прове-
ряют указанную цепь на обрыв. Чаще всего вы-
ходит из строя диод CR3010. Корпус фильтра
U5000 керамический и в результате различных
механических воздействий он растрескивается,
и цепь обрывается.
Не заряжается аккумуляторная батарея
В первую очередь, проверяют саму аккумуля-
торную батарею и контакты ее соединителя
М7000 (рис. 3). Затем проверяют и при необходи-
мости промывают контакты внешнего соедините-
ля J5000. Его конструкция (что признает даже
производитель) неудачная, поэтому незначите,-
льное загрязнение контактов приводит к наруше-
нию соединения. Если контакт есть, последова-
тельно заменяют элементы: R3800, Q3800,
( CR38OO, U3000, U1000 до момента восстановле-
[ ния заряда АКБ.
Телефон работает только от зарядного
устройства
Телефон не реагирует на подключение акку-
муляторной батареи, а от зарядного устройства
работает. В этом случае проверяют контакты со-
единителя М7000, ключ Q7000, а также наличие
сигнала MAIN на затворе транзистора Q7000
(высокий уровень). Если сигнала нет — заменя-
ют микросхему GCAP.
Телефон не работает с внешними устрой-
ствами (компьютер, программатор)
Отключают телефон от внешних устройств,
снимают с него АКБ и проверяют на короткое за-
мыкание (на общую шину) конт. 4-6, 8-12 соеди-
нителя J5000. При наличии короткого замыкания
проверяют соответствующий фильтр U5000 или
U5001. Если все в норме, заменяют микросхему
GCAP.
Не работает клавиатура
Авангардная конструкция корпуса привела к
тому, что три кнопки на поворотной панели стали
доступны для пыли и влаги. А из-за того, что все
кнопки подключены к одинаковым шинам (столб-
цы — Column 0, 1), замыкания в этих кнопках
приводит к полной неработоспособности всех
остальных. Снимают декоративное кольцо (см.
«Разборка телефона»), снимают мембрану и
промывают контакты кнопок спиртом или специа-
льной чистящей жидкостью. После этого собира-
ют телефон и проверяют его работоспособность.
Если клавиатура по-прежнему не работает, то
еще одной причиной может быть попадание пы-
ли между контактами соединителя основной кла-
виатуры J6000 (межконтактное расстояние у него
очень мало). Разбирают телефон, отсоединяют
клавиатуру и мягкой щеткой очищают ответную
часть соединителя J6000. Если и после этого
клавиатура не работает — заменяют микропро-
цессор 111 000.
Иногда не работают только три кнопки на вра-
щающейся панели. В этом случае проверяют со-
стояние контактов соединителя J3000 на основ-
ной плате и подвижных контактов на вращаю-
щейся панели.
Отсутствует звук в динамике или он иска-
жен
Новое решение корпуса привело к еще одной
проблеме: динамическая головка находится в
его подвижной части, и сигналы на головку пода-
ются через пружинные контакты М4000/4100
основной платы (рис. 4.5) и кольцевые контакты
подвижной части корпуса. Контакты достаточно
быстро загрязняются, и звук либо воспроизво-
дится с искажениями, либо совсем пропадает.
Поэтому в обоих случаях в первую очередь раз-
бирают телефон и очищают эти контакты от пы-
ли и окислов. Если это не помогло, то для того
чтобы быстро определить исправность внутрен-
ней динамической головки, подключают гарниту-
ру к соединителю J4300. Если звука нет или он
искажается и в телефоне гарнитуры, то пробле-
ма в микросхеме GCAP3 (выходные сигналы
микросхемы — SPCR_OUT_PLUS на выв. М2,
SPCR_OUT_MINUS на выв. N1) или в модуле
коррекции АЧХ U7003 (рис. 4.5, 4.17). Чаще всего
проблема решается после прогрева этого моду-
ля с помощью паяльной станции (устраняется
«холодная» и «су<ая» пайка). Если это не помо-
гает, последовательно заменяют модуль и мик-
росхему GCAP3 дэ устранения проблемы.
Не работает ви брозвонок
Этим узлом управляет, микросхема GCAP3
(сигнал VIBRATOR_OUT на выв. М7). Возможно,
эта функция прос о выключена в меню пользова-
теля. Если это не
так, то проверяют вибромотор
М4200 (рис. 2, 3) с помощью внешнего источника
питания напряжения 3...3.5 В, предварительно
отключив вибромотор от схемы. Если вйбромо-
тор исправен, заменяют микросхему GCAP3.
Не работает микрофон
Сам микрофон — достаточно простой и на-
дежный элемент и он выходит из строя крайне
редко. Иногда после попадания влаги окисляют-
ся контакты его соединителя J41Q0 (рис. 4.17).
Если это не так, омметром проверяют на обрыв
связь между центральным контактом J4100 и
выв. 15 сборки U7003. В случае разрыва указан-
ной цепи, восстанавливают ее тонким изолиро-
ванным (и, желательно, экранированным) прово-
дом. Если цепь исправна, последовательно за-
меняют сборку и микросхему GCAP3 до устране-
ния проблемы.
Отсутствует сеть (нет значка сети на ЖК
дисплее)
В первую очередь проверяют «прошивку-»
Flash-памяти U2000. Если все в норме, подпаи-
вают короткий отрезок провода непосредственно
к антенному коммутатору-соединителю ЛОО
(конт. 1 на рис. 4.4). Если после этого сеть появ-
ляется, проблема в ЛОО — из-за его «залипа-
ния» антенна не подключается к входу трансиве-
ра. В случае исправности Л 00, проверяют дуп-
лексор U100. При наличии GSM-тестера подают
на антенный вход телефона тестовый сигнал в
одном из диапазонов и проверяют элементы
приемного тракта. В первую очередь это касает-
ся полосовых ПАВ фильтров: FL120, FL130,
FL160, FL170. Их корпуса керамические, при па-
дении аппарата часто растрескиваются, что при-
водит к дефектам приемного тракта. Если
GSM-тестера нет, последовательно заменяют
указанные фильтры, а затем элементы: 11140,
Q180, U300, U201 (MAGIC), U1000 до восстанов-
ления работоспособности аппарата.
Сеть есть, но позвонить не удается
Эта неисправность связана с передающим
трактом — микросхемой усилителя мощности
U400 и ее внешними элементами: фильтрами
U420, U430 и схемой контроля мощности U450.
Вначале контролируют питание микросхемы
U450 (+2,8...3,2 В на выв. 3 и 14). Если указанное
напряжение отсутствует, проверяют транзистор-
ную сборку Q700 (рис. 1). Затем последователь-
но заменяют указанные микросхемы. Для моде-
лей V60/V66, у которых-два гетеродина (для при-
. емника (U300) и передатчика (U350)), возможно
неисправен ГУН U350. Если проверка и замена
указанных элементов не дала результата, внача-
ле прогревают, а затем заменяют микросхему
MAIC.
Телефон не определяет SIM-карту
Вначале проверяют состояние контактов сое-
динителя SIM-карты J7000 (рис. 4.5 и 4.17). Если
контакты в норме — заменяют микросхему
GCAP3.
Отсутствует индикация на ЖК дисплее
Часто подобный дефект может возникнуть по
следующим причинам: из-за отсутствия контакта
в соединителе J6500 (рис. 4.5 и 4.17), отсутствия
питания контроллера дисплея или неисправно-
сти элементов цепи его подсветки, а также при
выходе из строя микроконтроллера 111000. Так-
же проверяют напряжения: +2 В (конт. 3 J6500),
+2,8 В (конт. 2 J6500) и переменное напряжение
160...180 В частотой 20...23 кГц на конт. 16
J6500. Высокое напряжение формируется
DC/AC-конвертером U6500, управляемым сигна-
лом ELENABLE с выв. Е9 U1000.
Телефон «зависает»
Подобный дефект может быть связан со ста-
бильностью работы тактового генератора 26 МГц
Y250, а также исправностью его внешних конден-
саторов С250-С252. Если замена генератора не
привела к устранению дефекта, неисправна мик-
росхема MAGIC U201.
Глава 5. Сотовый телефон Nokia
Модель: Nokia 3310
Общие сведения
Сотовый телефон «Nokia 3310» на сегодняш-
ний день остается одной из самых популярных
моделей. Он отличается надежностью в работе,
свойственной всем моделям NOKIA, удачным на-
бором необходимых функций для данного класса
аппаратов, удобным пользовательским меню с
отличной русификациёй и низкой ценой.
Структурно «Nokia 3310».состоит из четырех
частей, которые в дальнейшем для удобства бу-
дем называть: BASEBAND (ВВ) — цифровая
часть, RF Module (RF) — радиочастотный мо-
дуль, User Interfase (UI) — пользовательский ин-
терфейс, Audio and Vibrator — звуковая часть и
вибромотор.
Описание основных узлов
Цифровая часть телефона
Цифровая часть выполнена на специализиро-
ванных микросхемах (ASIC — Application Specific
Integrated Circuit) (рис. 5.1 и 5.2).
Микросхема CCONT (N201) представляет со-
бой контроллер питания, который преобразует
напряжение от аккумуляторной батареи (АКБ)
3,6 В (VBATT) и обеспечивает подачу питающих
напряжений на активные элементы электриче-
ской схемы сотового телефона. Питание микро-
схем цифровой части телефона осуществляется
напряжением 2,8 В (VBB). Ядро микроконтролле-
ра микросхемы MAD2WD1 питается отдельным
напряжением 1,75 В (VCORE). Аналоговая часть
микросхемы COBBA-GJP питается от отдельного
регулятора напряжением 2,8 В (VCOBBA). Пита-
ние элементов радиочастотной части осуществ-
ляется от шести независимых регуляторов, име-
ющих выходное напряжение 2,8 В. Кроме того на
радиочастотную часть для питания усилителя
мощности (РА — Power Amplifier) поступает на-
пряжение 3,6 В (VBATT) напрямую с конт. 1 разъ-
ема АКБ Х203. Для обеспечения питания систе-
мы ФАПЧ микросхемы HAGAR с помощью отде-
льного преобразователя формируется напряже-
ние 5 В (V5V).
Микросхема CCONT обеспечивает интерфейс
связи с модулем SIM и в зависимости от типа
карты подает на него напряжение питания 3 или
5 В. В режиме.зарядки CCONT управляет конт-
роллером зарядки (CHAPS). В зависимости от
режима использования телефона (телефон
включен или выключен, Sleep — режим, RESET)
питание подается на различные элементы элект-
рической схемы, что позволяет наиболее эффек-
тивно использовать АКБ.
Микросхема CHAPS (N200) представляет со-
бой контроллер зарядки, который регулирует
процесс зарядки АКБ. В зависимости от напряже-
ния на АКБ существует два режима зарядки: на-
чальный (напряжение на АКБ меньше 3 В) и про-
граммно-управляемый (напряжение на АКБ бо-
льше 3 В). Кроме этого, микросхема CHAPS пре-
кращает процесс заряда АКБ, когда напряжение
на АКБ превысит пороговое значение (4,4 В для
Li-Ion АКБ и 4,8 В для NiMH).
Микросхема MAD2WD1 (D300) объединяет в
себе микроконтроллер (MCU — Microcontroller
Unit) с ядром ARM RISC, осуществляющий
управление всеми элементами телефона, циф-
ровой сигнальный процессор (DSP — Digital Sig-
nal Processor), выполняющий обработку оцифро-
ванных аналоговых сигналов (канальное кодиро-
вание-декодирование), системную логику и
устройства ввода-вывода. Микропроцессорное
ядро разработано компанией ARM (Advanced
Рис. 5.1. Системная плата NOKIA 3310
RISC Machines) и имеет архитектуру RISC (Redu-
ced Instruction Set Computers), что позволяет ему
быстро производить операции ограниченным на-
бором выполняемых команд. Режим Thumb по-
зволяет увеличить производительность процес-
сора за счет перекодирования команд в 16-раз-
рядные коды и осуществления обмена ими по
32-разрядным шинам ARM.
Микросхема Flash-memory (D301) представ-
ляет собой постоянное запоминающее устройст-
во, хранящее программное обеспечение телефо-
на и пользовательские данные. Память EEPROM,
где хранятся личные настройки аппарата, нахо-
дится внутри микросхемы Flash-memory.
SRAM (D302) — оперативное запоминающее
устройство, в него загружается программа и дан-
ные необходимые процессору для проведения
вычислений в данный момент. Микросхема
Flash-memory кроме Питания от 2,8 В (VBB) в ре-
жиме программирования использует питание от
внешнего источника 12 В (VPP).
COBBA-GJP (N100) представляет собой мик-
росхему звукового тракта и является интерфей-
сом между цифровой частью телефона и радио-
частотным модулем. COBBA-GJP осуществляет
обработку речевого сигнала: усиление аналого-
вых сигналов, аналого-цифровое и цифро-анало-
говое преобразование, речевое кодирование и
декодирование.
Радиочастотный модуль
Радиочастотный модуль выполняет функции
трансивера (приемо-передатчика радиосигнала
на частотах 900, 1800 МГц) и включает следую-
щие основные микросхемы и элементы (рис. 5.1
и 5.2).
HAGAR (N500) — базовая микросхема радио-
частотного модуля, объединяет в себе основные
элементы трансивера (элементы I/Q — модуля-
тора и I/O демодулятора, элементы синтезатора
частоты, и др.).
Power Amplifier (РА, N502) — микросхема
усилителя мощности, обеспечивает усиление ра-
диосигнала до требуемой мощности в антенне,
обладает возможностью регулировки коэффици-
ента усиления для выполнения функций АРМ
(автоматической регулировки мощности) и уста-
новки требуемого значения выходной мощности
по сигналу управления сети оператора. Управле-
ние коэффициентом усиления РА осуществляет-
ся с выходов микросхемы HAGAR. Микросхема
имеет два параллельных тракта: GSM (900 МГц),
DCS (1800 МГц).
Direct Coupler (L515) — направленный ответ-
витель, ответвляет с выхода РА управляющий
сигнал для работы системы АРМ.
Diplexer (Z502) — дуплексер (антенный ком-
мутатор), производит подключение к антенне ли-
бо приемного, либо передающего тракта. Управ-
ляющие сигналы на антенный коммутатор посту-
пают с выходов микросхемы HAGAR.
Low noise amplifier (LNA, Transistor, V500) —
малошумящий усилитель (МШУ) частотного диа-
пазона DCS (1800 МГц), усилитель с минималь-
ным уровнем собственных шумов, который осу-
ществляет начальное усиление радиосигнала и
выделение его над уровнем шума. МШУ охвачен
кольцом автоматической регулировки усиления
(АРУ), управление коэффициентом усиления
происходит с выхода микросхемы HAGAR.
Low noise amplifier (LNA, Transistor, V501) —
МШУ частотного диапазона GSM (900 МГц).
Пользовательский интерфейс
Пользовательский интерфейс позволяет вла-
дельцу сотового телефона управлять его функ-
циями и осуществлять с помощью цифровой час-
ти и трансивера информационный обмен через
сеть оператора. Пользовательский интерфейс
состоит из следующих элементов (рис. 5.1 и 5.2):
LCD Module — модуль жидкокристаллическо-
го дисплея GD47 (84 х 84 пикселей). Схема моду-
ля включает в себя также два конденсатора
С410, С412, размещенных на плате. Подключе-
ние модуля к системной плате осуществляется с
помощью 8-контактного разъема.
Keyboard —клавиатура.
Backinght circuit (for Keyboard and Display) —
схема подсветки (для клавиатуры и дисплея).
Power key (S419) — кнопка включения пита-
ния сотового телефона.
Ul-Switch (N400) — микросхема, осуществля-
ющая управление звонком, вибро-мотором, под-
светкой клавиатуры и дисплея.
Звуковая часть и вибромотор
Звуковая часть, вибромотор и схема его
управления размещены в цифровой части и ра-
диочастотном модуле.'Звуковая часть выполне-
на на микросхеме COBBA-GJP.
Типовые неисправности телефона
и способы их устранения
Рассмотрим наиболее типичные неисправно-
сти: телефон не включается, не заряжает акку-
муляторную батарею, не регистрируется в сети,
невозможно осуществить вызов, не работают
звонок, динамик, микрофон, вибромотор, под-
светка, дисплей или SIM-карта.
Рис. 5.2. Электромонтажная схема системной платы
Аппарат не включается (общий алгоритм
поиска неисправности № 1, см. рис. 5.3)
Алгоритм поиска неисправностей № 1
Рис. 5.3
Аппарат может не включаться по двум основ-
ным причинам: повреждено программное обес-
печение или неисправны элементы телефона.
Если повреждено программное обеспечение, то
лучше обратиться в сервис-центр Nokia, если не-
исправны микросхемы аппарата, то эти пробле-
мы можно устранить самостоятельно.
Если аппарат не включается, то вначале не-
обходимо проверить напряжение на аккумуля-
торной батарее. Если напряжение меньше 3,1 В
и аппарат не включится, попробуйте вставить за-
ряженную аккумуляторную батарею. Если аппа-
рат все равно не включается, то необходима до-
статочно серьезная диагностика с использовани-
ем внешнего источника питания (ИП). Особенно-
стью аппарата NHM-5NX является наличие
термодатчика и датчика аккумуляторной бата-
реи. Чтобы включить аппарат от источника пита-
ния необходимо к конт. 1 и 4 разъема АКБ (Х203)
подключить, соответственно положительный и
отрицательный выводы от, источника питания.
Конт. 2 и 3 должны быть соединены через внеш-
ний резистор (R > 1,5 кОм). ИП должен формиро-
вать напряжение, равное 3,6 В.
После подключения телефона к ИП необходи-
мо проверить потребляемый ток (при включен-
ном телефоне), который не должен превышать
0,6 мА. Если значение тока превышает этот по-
рог, то это может быть вызвано коротким замы-
канием цепей телефона. В этом случае необхо-
димо воспользоваться алгоритмом № 2 (см.
рис. 5.4). Если потребляемый ток в норме, то на-
до включить телефон нажатием кнопки включе-
ния. Если при нажатии кнопки включения потреб-
ляемый ток изменился, но аппарат не включил-
ся, то это означает, что аппарат не может вклю-
читься вследствие неисправностей,
определяемых с помощью алгоритма № 3 (см.
рис. 5.5). Если телефон не реагирует на нажатие
кнопки включения, то это означает, что аппарат
«умер» (алгоритм № 4 на рис. 5.6).
Большое потребление тока (общий алго-
ритм поиска неисправности № 2, рис. 5.4)
Алгоритм поиска неисправностей № 2
Рис,- 5.4
Если аппарат имеет большое потребление в
выключенном состоянии, то внутри аппарата
произошло короткое замыкание, в этом случае
обычно напряжение на аккумуляторной батарее
быстро уменьшается. При этой неисправности
наиболее уязвимым компонентом сотового теле-
фона является усилитель мощности (Power Amp-
lifier). Этот компонент в рабочем режиме потреб-
ляет большой ток, поэтому достаточно часто вы-
ходит из строя. Питание усилителя мощности
осуществляется непосредственно от аккумуля-
торной батареи. Поэтому для диагностики неисп-
равности вначале необходимо выпаять усили-
тель мощности. Если после этого потребляемый
ток придет в норму (<0,6 мА), то необходимо за-
менить вышедший из строя усилитель мощно-
сти. Чтобы убедиться, что остальные микросхе-
мы исправны, надо попробовать вновь включить
аппарат. Если аппарат включается, то необходи-
мо продолжить тестирование таких функций ап-
парата, как возможность осуществления вызова,
работоспособность звукового тракта и др. Если
аппарат не включается, то необходимо действо-
вать согласно алгоритму № 1 (см. рис. 5.3).
Если даже после демонтажа усилителя мощ-
ности потребляемый ток все равно больше нор-
мы, то данную неисправность локализовать до-
вольно сложно. В первую очередь необходимо
определить неисправный компонент по его на-
греву. Однако следует иметь в виду, что при по-
требляемом токе менее 50 мА нагрев компонен-
тов скорее всего наблюдаться не будет. Если
один из компонентов ощутимо нагрелся, то необ-
ходимо его заменить. Если невозможно опреде-
лить неисправные компоненты по их составу, то
рекомендуется заменить микросхему CCONT.
Если после замены CCONT потребляемый ток
все равно не соответствует норме, то необходи-
мо по очереди-демонтировать оставшиеся мик-
росхемы, пока потребляемый ток не станет ме-
ньше 0,6 мА. При этом заранее стоит подумать о
целесообразности такого сложного ремонта.
Аппарат не включается, однако тем или
иным образом реагирует на нажатие кнопки
включения. Общий алгоритм поиска неис-
правности № 3 (рис. 5.5)
Если аппарат реагирует на нажатие кнопки
включения, то это означает, что кнопка включе-
ния замыкает цепь включения на землю, MAD и
CCONT начинают процедуру запуска телефона,
но вследствие описанных ниже неисправностей
он не может включиться. Вначале необходимо с
помощью осциллографа проверить обмен дан-
ными между микросхемами памяти и MAD после
нажатия кнопки включения. Если обмен данными
происходит, то большая вероятность неисправ-
ности программного обеспечения: Если обмен
отсутствует, то необходимо проверить напряже-
ние 2,8 В на конденсаторе С209 и. резисторах
R308, R564 (рис. 5.2). Если напряжения отсутст-
вуют, то необходимо заменить микросхему
CCONT. Если все необходимые напряжения при-
, сутствуют, то необходимо, проверить работу
опорного кварцевого генератора G502 (26 МГц).
Алгоритм поиска неисправностей № 3 ’
Рис. 5.5
Если сигнал на нем отсутствует, то возможно не-
исправен, сам генератор G502, однако данная не-
исправность встречается достаточно редко.
Опорная частота 26 МГц поступает на микросхе-
му HAGAR, в которой осуществляется ее деле-
ние до 13 МГц. Микросхема HAGAR достаточно
часто выходит из строя, поэтому необходимо
проверить наличие сигнала с частотой 13 МГц на
транзисторе V502. В случае отсутствия указанно-
го сигнала требуется замена микросхемы
HAGAR. Если сигнал тактовой частоты 13 МГц
поступает на микропроцессор MAD, а аппарат не
включается^ то вероятно повреждение MAD или
микросхем памяти FLASH (D301) или RAM
(D302). Микросхемы памяти выходят из строя до-
статочно редко, однако, следует проверить каче-
ство их пайки.
Телефон не включается и не реагирует на
кнопку включения. Общий алгоритм поиска
неисправности № 4 (рис. 5.6)
Диагностика неисправностей, когда телефон
не реагирует на нажатие кнопки включения, для
модели NHM-5NX начинается, собственно, с про-
Алгоритм поиска неисправностей № 4
Рис. 5.6
верки работоспособности самой кнопки (S419).
Проверить кнопку можно с помощью омметра,
когда она нажата. Неисправность кнопки включе-
ния встречается очень часто. Если кнопка вклю-
чения исправна, то необходимо проверить на-
пряжение 3,6 В на конденсаторах С202, С226,
С227, С228 и С404. Если на них напряжение от-
сутствует, то нужно проверить резистор R220 и
разъем АКБ (Х203). Если напряжение поступает
на вышеперечисленные элементы, то необходи-
мо проверить напряжение 3,6 В на резисторе
R224, а затем- (при нажатой кнопке включения) —
2,8 В конденсаторах С243 и С316. Если указан-
ные напряжения отсутствуют, то необходимо за-
менить микросхему CCONT. Если все напряже-
ния в норме, то необходимо действовать соглас-
но алгоритму № 3 (рис. 5.5).
Нет заряда аккумуляторной батареи
Проблемы с зарядкой АКБ могут возникать
вследствие неисправности аппарата, зарядного
устройства или непосредственно самой АКБ. До-
статочно часто возникают проблемы с зарядным
устройством; поэтому вначале необходимо про-
верить его работоспособность. Для этого необ-
ходимо проверить напряжение на его выходе.
Зарядные устройства фирмы Nokia имеют посто-
янное напряжение на выходе, которое изменяет-
ся в зависимости от марки устройства от 6 до
10 В. Если зарядное устройство и АКБ исправны,
это означает, что неисправен собственно аппа-
рат. Его диагностика начинается с проверки
разъема зарядки Х200. Для этого необходимо из-
мерить сопротивление между конт. 3 разъема за-
рядки и предохранителем в цепи заряда F200.
Если сопротивление отличается от нуля, то не-
обходимо проверить качество пайки разъема.
Если сопротивление равно нулю, то необходимо
проверить предохранитель F200. В случае исп-
равности предохранителя проверяют транзи-
сторную сборку V205. За заряд АКБ отвечает
транзисторный ключ V205 (выв. 1, 5 и 6). Когда
на выв. 5 — низкий. уровень (лог. «0»), то на
конт. 1 должен быть лог. «1» — в этом случае
должна происходить зарядка АКБ. Если на
конт. 5 лог. «0» не поступает, то неисправно либо
программное обеспечение, либо CCONT. Если
все необходимые сигналы на V205 присутству-
ют, то необходимо проверить работоспособность
контроллера зарядки CHAPS. Для этого необхо-
димо проверить наличие импульсов заряда на
резисторе R204 и катушках индуктивности L201 и
L513. Если сигнал на резисторе R204 отсутству-
ет, то следует заменить CHAPS (N201).
Аппарат не регистрируется в сети. Общий
алгоритм поиска неисправности № 5
(рис. 5.7)
Если телефон не регистрируется в сети, то
вероятнее всего неисправны компоненты аппа-
рата, но возможно и повреждение программного
обеспечения. Логика работы NHM-5NX такова,
что радиочастотный модуль включается практи-
чески только в процессе регистрации или разго-
вора. Поэтому для диагностики элементов ра-
диочастотного модуля вначале необходимо ак-
тивировать процесс поиска сети «(регистрации).
Процесс диагностики начинается с измерения
частоты опорного кварцевого генератора G502,
которая должна равняться 26 МГц +100 Гц. Если
девиация частоты превышает 100 Гц, то необхо-
димо заменить опорный кварцевый генератор.
В случае соответствия нестабильности частоты
заданным нормам необходимо с помощью
осциллографа проверить наличие сигналов на
резисторах R541 и R548. Если сигналы на рези-
сторах отсутствуют, то необходимо проверить
напряжение 2,8 В на конденсаторах С116 и С119,
а также наличие тактовой частоты 13 МГц, посту-
пающей на микросхему СОВВА в контрольной
точке J317 (рис. 1). Если тактовая частота посту-
пает на микросхему СОВВА и напряжение 2,8 В
есть, то необходимо заменить микросхему. Если
сигналы на резисторах R541 и R548 есть, то не-
обходимо проверить наличие импульсов на ка-
тушках L514 или L512. В случае отсутствия импу-
Алгоритм поиска неисправностей №5
Заменяют микросхему
G502 (рис. 2)
Проверяют наличие
напряжения 2,8 В
на 0119 и на 0116.
Проверяют наличие
импульсов частотой 13 МГц
в контрольной точке J317
(см. рис. 1)
I Все присутствует
Заменяют микросхему
COBBA-N100
Проверяют наличие
напряжений: 2,8 В
на элементах 0518, 0501,
0500 и 4,8 В на С505,
а также импульсы на Т504
I Все присутствует
Заменяют микросхему
HAGAR-N500
Заменяют поочередно
элементы:
Т504, Z503, V601, Т503
Заменяют РА N502
Заменяют микросхему
HAGAR
Рис. 5.7
льсов необходимо проверить напряжение 2,8 В
на конденсаторах 0500, С501, 0505 и 0518. если
все напряжения в норме, то необходимо заме-
нить микросхему HAGAR. В случае наличия им-
пульсов на катушках также проверяют импульсы
на конденсаторах 0566 или 0600. Если импуль-
сы отсутствуют, то необходимо проверить/заме-
нить следующие элементы: Т503, Т504, R653,
R555, Z503, R601, 0602, V601. Если импульсы на
конденсаторах С566 или 0600 есть, то необходи-
мо проверить их наличие на конт. 6 или 3 усили-
теля мощности (N502). В противном случае не-
обходимо заменить усилитель мощности N502.
Если импульсы на выходе усилителя мощности
есть, то необходимо проверить их наличие на
конт. 2 или 16 антенного коммутатора (Z502).
В противном случае необходимо заменить мик-
росхему HAGAR (N500).
Не работает звонок или вибромотор
Если не работает звонок, то вначале оммет-
ром необходимо проверить его сопротивление
(17 Ом). Затем необходимо активировать работу
звонка. После активации режима на конт. 3 мик-
росхемы N400 должен появиться сигнал лог. «1»
Микросхему же необходимо заменить. Если сиг-
нала нет, то вероятно повреждено программное
обеспечение.
Если не работает вибромотор, то вначале ом-
метром необходимо проверить его сопротивле-
ние (10 Ом). Затем необходимо активировать ра-
боту вибромотора. После активации режима не
конт. 19 микросхемы N400 должен появиться сиг-
нал лог. «1». Микросхему же необходимо заме-
нить. Если, сигнала нет, то вероятно повреждено
программное обеспечение.
Не работает динамик или микрофон
Если не работает динамик, то вначале оммет-
ром необходимо проверить его сопротивление
(30 Ом). Затем необходимо проверить резисторы
R119 и R120 (22 Ом). Если резисторы исправны,
то необходимо проверить контакт между рези-
сторами и разъемом динамика. В худшем случае
меняют микросхему СОВВА (N100).
Если не работает микрофон, то вначале необ-
ходимо активировать работу вибромотора. За-
тем проверяют напряжение 2,1 В на конт. 6 разъ-
ема микрофона Х201. При наличии указанного
напряжения меняют микрофон и проверяют ка-
чество пайки элементов L402, С120. если все в
. порядке, то заменяют микросхему СОВВА
(N100). При отсутствии напряжения на конт. 6
(Х201) необходимо проверить элементы L402,
R115, V101. Если элементы исправны, то необ-
ходимо заменить микросхему СОВВА.
Не работает подсветка
После активации режима подсветки на конт. 7
и 15 микросхемы N400 должен быть уровень лог.
«1». Если сигналов нет, то вероятно повреждено
программное обеспечение, в противном случае
заменить N400.
Не определяется SlM-картг. Общий алго-
ритм поиска неисправности Ns 6 (рис. 5.8)
Если аппарат не «видит» SIM-карту, то веро-
ятнее всего неисправны разъем SIM-карты Х400
и микросхемы CCONT, MAD. Когда телефон вы-
ключен, но АКБ подсоединена необходимо про-
верить напряжение на резисторе R220 со сторо-
Не заряжается аккумуляторная батарея
Проверяют омметром на обрыв предохрани-
тель F200 (2 на рис. 5.9).
Телефон не регистрируется в сети
Чаще всего это происходит из-за неисправно
сти базовой микросхемы радиочастотного блок<
N500 (HAGAR). Но перед ее заменой необходи
мо проверить/заменить элементы С508 (5)
1_511(4). Если результата нет, заменяют микро
схему усилителя мощности РА (N502).
При использовании Li-ion батареи она не за
ряжается, Ni-MH батарея заряжается нор
мально
Выполняют сброс программного обеспечения
Во время звонка (связи с абонентом) бата
рея быстро разряжается
Последовательно прогревают и, если резуль
тэта нет, заменяют контроллер питания N201 г
усилитель мощности N502.
ны конденсатора С236 (,5 В). Если напряжение
отсутствует, то необходимо проверить резисто-
ры R220, R221 конденсатор С236 и разъем АКБ
Х203. При наличии напряжения после включения
аппарата контролируют напряжение 5 В на
конт. 1, 2, 3, 5, 6 разъема SIM. Если напряжения
не соответствуют норме, то необходимо прове-
рить резистор R212, конденсаторы С221, С222,
С224, С225 и разъем SIM Х400, в'противном слу-
чае проверяют напряжение 2,8 В в контрольных
точках J202, J204, J205, J206 (рис. 5.1). если на-
пряжение отсутствует, то необходимо заменить
микросхему CCONT, в противном случае меняют
процессор MAD.
Не работает дисплей
Наиболее вероятной причиной подобного де-
фекта является дешифратор, размещенный на
стекле дисплея. В этом случае требуется замена
всего модуля, который поставляется вместе с за-
мыкающими контактами клавиатуры.
При включении телефон «находит» сеть,
но попытки кому-либо позвонить ни к чему
не приводят
Вначале заменяют антенный переключатель
Z502 (1 на рис. 5.9). Если результата нет, после-
довательно прогревают и, если это ни к чему не
приводит, заменяют микросхемы N201 (CCONT)
и N100 (СОВВА).
На дисплее появляется сообщение «Recon-
nect charger»
Устанавливают перемычку 5 между резисто-
рами R204 и R200. Если результата нет, то про-
гревают/заменяют контроллер питания N201.
Кнопки клавиатуры неправильно декодиру-
ются
Заменяют резисторы R414 и R415 (6).
После выключения телефона он включает-
ся только после снятия и установки акку-
муляторной батареи
Прогревают и, если результата нет, заменяют
контроллер питания N201.
На дисплее постоянно отображается про-
цесс заряда, но телефон не включается
Измеряют напряжение на кнопке включения.
Если оно равно 2,8 В, заменяют диод V202 (7 на
рис. 5.9). Если же напряжение на кнопке равно
нулю, прогревают/заменяют контроллер питания
CCONT.
Аккумуляторная батарея полностью разря-
жается в течение суток даже если телефон
находится в режиме ожидания
Заменяют усилитель мощности N502.
Телефон самопроизвольно выключается
или происходит его перезагрузка
Удаляют дроссель L511 (4 на рис. 5.9) и, если
результата нет, заменяют резистор R301 (8 на
рис. 5.9).
На дисплее отображаются горизонтальные
линии, либо отсутствуют некоторые
строки.
Заменяют конденсаторы 0409 и 0410 (9).
Рис. 5.9. Расположение возможных неисправных
элементов на системной плате
Глава 6. Сотовые телефоны Nokia
Модели: Nokia 5110/6110
Типовые неисправности телефонов
и способы их устранения
Внешний вид печатной платы сотовых теле-
фонов «Nokia 5110/6110» показан на рис. 6.1,
6.2, а расположение элементов — на рис. 6.3, 6.4
(на них же показаны контрольные точки).
Аппарат не может зарегистрироваться в
сети
При попытке ручного поиска сети аппарат на-
ходит сеть, но не может в ней зарегистрировать-
ся. Очевидно, что неисправность находится в пе-
редающей части телефона (передатчике). В по-
добном случае наиболее вероятен выход из
строя одного из элементов: антенного переклю-
чателя Z550 (рис. 6.4), фильтра Z505 (рис. 6.3),
предварительного усилителя N500 (рис. 6.3) или
оконечного усилителя мощности передатчика
N550 (рис. 6.3). Для проверки этих элементов вы-
полняют следующие действия:
• подключают антенну, присоединяют аппарат к
стендовому источнику питания, вставляют
SIM-карту;
• проверяют усилитель мощности передатчика.
Для этого отпаивают разделительный конден-
сатор С562 (рис. 6.3) и припаивают отрезок
изолированного провода длиной около 10 см
(как временную антенну) к выходу предвари-
тельного усилителя V640;
• включают аппарат, в режиме передачи конт-
ролируют напряжения на выводах V640: кол-
лектор — 2,5 В, база - 1,5 В, эмиттер —
0,8 В. Если эти напряжения в норме, можно
сказать, что предварительный усилитель на
транзисторе V640 исправен;
• затем проверяют фильтр Z505. Для этого Z505
выпаивают и соединяют его контактные пло-
щадки на плате проводником. Если после это-
го аппарат «найдет» сеть, заменяют фильтр
’(не забудьте после замены фильтра отключить
«временную» антенну и установить конденса-
тор С562). Если после этого аппарат не «най-
дет» сеть при работе на штатную антенну, то
неисправен оконечный усилитель мощности
передатчика N550. Выпаивают усилитель и в
состоянии ожидания контролируют напряже-
ния на каждой из его контактных площадок (на
основной плате), как показано в таблице.
Номер контактной площадки N550 Напряжение, В
1 0,86
2 0,86
3 0
4 3,6
5 0
6 3,6
7 0,34
8 0,56
9 3,6
10 0,86
Если напряжения в норме, заменяют оконеч-
ный усилитель мощности. При подобной неисп-
равности также необходимо проверить катушку
L552 (рис. 6.3). Она и усилитель мощности могут
одновременно выйти из строя, если для заряда
аккумуляторной батареи телефона используется
некачественное зарядное устройство.
Следует отметить, что часто причиной нера-
ботоспособности фильтра передатчика является
нарушение его пайки. Поэтому, прежде чем за-
менять фильтр, пропаивают его выводы.
При неисправности этого
элемента возможна «по-
теря сети» телефоном
Модуль оконечного уси-
лителя мощности
радиочастоты
При неисправности этого
элемента возможна «по-
теря свти» телефоном
| .
Фильтр 935...960 МГц
приемника
При неисправности этого
элемента возможна «по-
теря Сети» телефоном
Смеситель и предварите-
льный усилитель
При неисправности этого
элемента возможны «по-
теря сети» телефоном и
снижение чувствительно-
сти приемника
Фильтр 1-й промежуточ-
ной частоты
При неисправности этого
элемента телефон может
не включасться, а также
возможны «потеря» сети
и отсутствие индикации
на дисплее
Центральный процессор
Рис. 6.1. Контрольные точки на системной плате (фронтальная сторона)
Модели: Nokia 5110/6110
Г енератор
13 МГц
При неисправности
этого элемента
возможна «потеря
сети» телефоном
Контрольная точка
сигнала частотой
232 МГц
Соединитель
дисплея
и клавиатуры
При неисправности
этого резистора мо-
жет отсутствовать
зарядка батареи
Микрофон
О1
Антенный
перекгпоча1ель
[ «-» батареи [
При нетсправности этого
элемента возможны «по-
теря сети» телефоном и
снижение чувствительно-
сти приемника
При нетсправности этого
элемента возможны «по-
теря» сети телефоном, а
также отсутствие звука
При нетсправности этого
элемента возможно от-
сутствие заряда аккуму-
ляторной батареи
При нетсправности этого
элемента может отсутст-
вовать звук при передаче
Кнопки регулировки
громкости
Схема обработки сигна-
лов промежуточной
частоты
Точка контроля частоты
232 МГц
Схема обработки звуко-
вых сигналов
Схема контроля заряда
аккумуляторной батареи
Транзистор предварите-
льного усилителя
микрофона
Рис. 6.2. Контрольные точки на системной плате (тыловая сторона)
I .
Антенна
Гпава 6. Сотовые телефоны Nokia
При большом уровне сигнала станции (4
черты на дисплее) связь устойчивая, а при
меньшем (1—2 черты) — связь установить
невозможно
В большинстве случаев причина неисправно-
сти вызвана снижением выходной мощности уси-
лителя передатчика N550. Заменяют передатчик.
Аппарат не находит сеть, на дисплее шкала
уровня сигнала показывает нулевое значение
Попытки ручного поиска сети не приводят к
положительному результату. Можно предполо-
жить, что неисправна приемная часть. Для про-
верки этого выполняют следующие действия:
• к выводу антенного переключателя Z550
(рис. 6.4) со стороны приемной части припаи-
вают небольшой’отрезок изолированного про-
вода (10 см);
• если после ручного поиска сети на дисплее
шкала уровня сигнала не изменила своих пока-
заний, выпаивают фильтр Z500 (рис. 6.3) и изо-
лированным проводом соединяют его контакт-
ные площадки на плате. Затем выполняют по-
Рис. 6.3. Электромонтажная схема системной платы
(фронтальная сторона)
Рис. 6.4. Электромонтажная схема системной платы
(тыловая сторона)
иск сети. Если и после этого не был достигнут
положительный результат, проверяют полосо-
вые фильтры ПЧ Z620 и Z621 (рис. 3) и кварце-
вый резонатор G530 (пайкой выводов или заме-
ной), модуль опорной частоты С600 (13 МГц), а
затем заменяют микросхему N620 (рис. 6.4).
Телефон после включения регистрируется в
сети. На дисплее шкала уровня сигнала
показывает значение, отличное от нулевого.
Нет приема и передачи речевого сигнала
Существует много причин возникновения по-
добного дефекта, но наиболее частая — отказ
микросхемы PCM-кодека N250 (рис. 6.4). Поэто-
му проверке этой микросхемы необходимо обра-
тить особое внимание. Остановимся на этом по-
дробнее. Блок-схема логической части и цепей
Рис. 6.5
Выделенный приемником аппарата l/Q-сигнал
(поступает с N620) соответствующим образом
обрабатывается и далее формируется цифровой
звуковой сигнал (PRE-LTP), который поступает в
PCM-кодек, где и происходит цифро-аналоговое
преобразование сигнала. В кодеке аналоговый
сигнал дополнительно усиливается и с выв. 5, 6
N250 поступает в наушник.
В режиме передачи сигнал с микрофона по-
ступает на выв. 59, 60. N250, где он усиливается,
кодируется-и в цифровом виде поступает (в виде
l/Q-сигнала) в модуль синтезатора для передачи
в эфир.
Из сказанного можно сделать вывод, что
основная обработка звукового сигнала происхо-
дит в микросхеме N250, поэтому большинство
подобных дефектов связано именно с ней. Сле-
дует отметить, что часть неисправностей звуко-
Рис. 6.6
вого канала вызвана нарушениями пайки указан-
ной микросхемы, поэтому перед заменой пропа-
ивают ее выводы.
Временами пропадает прием или передача
речевого сигнала. В этот момент на
дисплее аппарата появляется сообщение
«earphone»
• Анализ неисправности (проверка и пропайка
микросхем D200 (рис. 3), N250 (рис. 4) и транзи-
стора V102 (рис. 4)) выявил неисправность про-
цессора D200. Для того чтобы не производить
замену процессора, было принято решение
подключить микрофон и телефон к разъему
внешней гарнитуры (как показано на рис. 6.6).
После этой доработки (за исключением сооб-
щения на дисплее «earphone») аппарат работает
без ухудшения каких-либо характеристик.
• Может быть случай, когда на выв. 108 процес-
сора D200 появляется напряжение, равное
0,8 В (должно быть около 2,5 В). Такое же на-
пряжение появляется на контактах разъема
Х100, к которым подключается внешний на-
ушник (рис. 6.7). Необходимо отметить, что
указанный дефект может появиться, если на
печатную плату телефона попала вода. При
этом на указанном контакте появляется сиг-
нал низкого уровня (0,8 В), который иницииру-
ет включение режима «earphone». Следует
отметить, что очистка печатной платы аппа-
рата не привела к устранению дефекта.
Самый простой способ решения этой пробле-
мы — подключить внешний резистор сопротив-
лением 10 кОм как показано на рис. 6.8. К сожа-
лению, при таком решении невозможно подклю-
чить внешнюю гарнитуру.
Около 0,8В
(низкий уровень)
Рис. 6.7
Глава 7. Сотовые телефоны Nokia
Модель: Nokia 6210
Общие сведения
Модель сотового телефона «Nokia 6210» от-
носится к бизнес-классу, а пользовательское ме-
ню удобно и русифицировано.
Телефон имеет следующий набор потребите-
льских функций: электронную записную книжку
емкостью до 500 ячеек памяти, органайзер, мо-
бильный Интернет (WAP 1.1 через CSD/HSCSD),
а для любителей развлечений есть несколько ин-
тересных игр. Естественно, возможен обмен ре-
чевыми сообщениями и данными (SMS). При же-
лании можно подключить телефон к компьютеру
(ноутбуку, КПК и т. п.), воспользовавшись одним
из интерфейсов, — IrDa (инфракрасный порт)
или RS232 (через системный соединитель теле-
фона). Отсутствие поддержки технологий GPRS
и Bluetooth вполне объяснимо возрастом модели.
Описание основных узлов
Сотовый телефон «Nokia 6210» (трансивер
NPE-3) относится к третьему поколению сотовой
технологии DCT-3 (Digital Core Technology). Как и
все аппараты от NOKIA семейства DCT-3, эта
модель собрана из стандартного набора специа-
лизированных микросхем ASIC — Application
Specific Integrated Circuit: CCONT, CHAPS,
MAD2WD1, COBBA-GJP, HAGAR. Структурно
трансивер состоит из цифровой части —
BASEBAND (ВВ) и радиочастотного модуля —
RF Module (RF). User Interfase (UI) — пользовате-
льский интерфейс в данной модели, рассматри7
вается в составе цифровой части. Принципиаль-
ная электрическая схема телефона незначитель-
но отличается от схем других представителей
поколения DCT-3. Так, например, от модели «No-
kia 3310»', «Nokia 6210» отличается другими ти-
пами микросхем Flash-памяти и SRAM (ОЗУ), от-
сутствием микросхемы Ul-Switch, наличием
дополнительной батареи для питания часов реа-
льного времени Real Time Clock (RTC) и памяти
SRAM, использованием другого типа микросхе-
мы усилителя мощности с общим входом для
разных диапазонов (900 и 1800 МГц), и, как след-
ствие, присутствием специального дуплексера,
объединяющего сигналы разных диапазонов
между микросхемой радиотракта HAGAR и уси-
лителем мощности передатчика. Кроме того, в
6210-й модели используется другое програм-
мное обеспечение и компоненты, поддерживаю-
щие его функциональные возможности. В целом,
можно сказать, что отличия имеют больше конст-
руктивный характер.
Цифровая часть «Nokia 6210» выполнена на
следующих микросхемах (рис. 7.1):
• контроллер питания CCONT (N102), преобра-
зует напряжение 3,6 В (VBATT) от аккумуля-
торной батареи (АКБ) и обеспечивает подачу
питающих напряжений на элементы сотового
телефона. Микросхемы цифровой части пита-
ются напряжением 2,8 В (VBB). Ядро микро-
контроллера микросхемы MAD2WD1 (D301)
питается напряжением 1,75 В (VCORE) от от-
дельного стабилизатора. Аналоговая часть
микросхемы COBBA-GJP (N240) питается от
отдельного стабилизатора напряжением 2,8 В
(VCOBBA). Элементы радиочастотной части
питаются напряжением 2,8 В от семи незави-
симых стабилизаторов. Кроме того, на радио-
частотную часть для питания усилителя мощ-
ности (РА — Power Amplifier) поступает напря-
жение 3,6 В (VBATT) напрямую с конт. 2 сое-
динителя АКБ Х121. Схема ФАПЧ
микросхемы HAGAR питается напряжением
5 В (V5V) от отдельного стабилизатора. Кро-
ме того, микросхема CCONT обеспечивает
обмен с модулем SIM, а также, в зависимости
от типа карты, подает на него питающее на-
пряжение 3 или 5 В. В режиме зарядки микро-
схема CCONT управляет контроллером
CHAPS. В зависимости от режима работы те-
лефона (включен, выключен, Sleep — режим
ожидания, Reset — сброс) электропитание по-
дается на различные элементы электриче-
ской цепи, что позволяет наиболее эффектив-
но использовать АКБ;
• контроллер зарядки CHAPS (N100) управляет
процессом зарядки АКБ. В зависимости от на-
пряжения на АКБ существует два режима за-
рядки: начальный (напряжение на АКБ меньше
3 В) и программно управляемый (напряжение
больше 3 В). Помимо этого микросхема CHAPS
прекращает процесс заряда АКБ, когда напря-
жение на ней превысит пороговое значение
(4,4 В для Li-Ion и 4,8 В для NiMH АКБ);
• микросхема MAD2WD1 (D301), объединяет в се-
бе микроконтроллер (MCU — Microcontroller
Unit) с ядром ARM RISC, управляющий всеми
узлами телефона, цифровой сигнальный про-
цессор (DSP — Digital Signal Processor), обраба-
тывающий оцифрованные аналоговые сигналы
(канальное кодирование-декодирование), сис-
темную логику и устройства ввода-вывода. Мик-
ропроцессорное ядро разработано компанией
ARM (Advanced RISC Machines) и имеет архи-
тектуру RISC (Reduced Instruction Set Compu-
ters), что позволяет ему быстро выполнять опе-
рации, но имеет ограниченный набор выполняе-
мых команд. Режим Thumb позволяет увеличить
производительность, процессора за счет переко-
дирования команд в 16-разрядные коды и их пе-
редачи по 32-разрядным шинам ARM. Для под-
держки технологии HSCSD (High-Speed Circuit
Switched Data — высокоскоростная передача
данных с коммутацией каналов) применяется за-
дающий опорный генератор (26 МГц). Для пода-
чи опорного сигнала на MAD2WD1 опорный сиг-
нал частотой 26 МГц делится в микросхеме'
HAGAR на 2. Сигнал частотой 13 МГц подается
на вывод RFC процессора;
• микросхема FLASH (D311) объемом 32 Мбит
служит для хранения программного обеспече-
ния телефона и пользовательских данных.
Внутри микросхеме: Flash-memory имеется блок
памяти EEPROM, в котором хранятся пользова-
тельские настройки аппарата;
• микросхема оперативной- памяти SRAM
(D310) объемом 4 Мбит используется для
хранения программ и данных, необходимых
процессору для оперативных вычислений.
Микросхема Flash-памяти питается напряже-
нием 2,8 В (VBB), а в режиме программирова-
ния ей необходим внешний источник напря-
жением 12 В (VPP);
Этот файл был взят с сайта
http://all-ebooks.com
Данный файл представлен исключительно в
ознакомительных целях. После ознакомления с
содержанием данного файла Вам следует его
незамедлительно удалить. Сохраняя данный файл
вы несете ответственность в соответствии с
законодательством.
Любое коммерческое и иное использование кроме
предварительного ознакомления запрещено.
Публикация данного документа не преследует за
собой никакой коммерческой выгоды.
Эта книга способствует профессиональному росту
читателей и является рекламой бумажных изданий.
Все авторские права принадлежат их уважаемым владельцам.
Если Вы являетесь автором данной книги и её распространение
ущемляет Ваши авторские права или если Вы хотите
внести изменения в данный документ или опубликовать
новую книгу свяжитесь с нами по email.
• микросхема звукового тракта COBBA-GJP
(N240) является интерфейсом между цифро-
вой частью и радиочастотным модулем. Она
служит для обработки речевого сигнала: уси-
ливает аналоговые сигналы, выполняет анало-
го-цифровое и цифро-аналоговое преобразо-
вание, речевое кодирование и декодирование.
Пользовательский интерфейс позволяет вла-
дельцу сотового телефона управлять его функ-
циями и с помощью цифровой части и трансиве-
ра осуществлять информационный обмен через
сеть оператора. Пользовательский интерфейс
состоит из следующих узлов:
• LCD Module (Н400) — модуль ЖК дисплея
GD45 (96 х 60 пикселей), подключается к пла-
те с помощью эластомера и 8-контактного со-
единителя;
• Keyboard — клавиатура;
• Backlight circuit (for Keyboard and Display) —
схема подсветки (для клавиатуры и дисплея);
• Power key (S402) — кнопка включения пита-
ния сотового телефона;
• Vol-up/down key (S401/400) — кнопки регули-
ровки громкости речевого сигнала в режиме
приема;
• IR Interface Tfdu 4100 irda (N371) — инфрак-
расный модуль, обеспечивающий обмен дан-
ными с внешними устройствами по техноло-
гии IrDa.
Управление звонком, вибромотором, подсвет-
кой клавиатуры и дисплея осуществляет микро-
схема процессора через регулирующие транзи-
сторы.
Звуковая часть телефона базируется на мик-
росхеме COBBA-GJP, имеющей три микрофон-
ных входа (MIC1, М1С2, М1СЗ) и два выхода на
динамические головки.
Радиочастотный модуль выполняет функции
трансивера (приемопередатчика радиосигнала
на частотах 900 и 1800 МГц) и включает следую-
щие микросхемы и узлы:
• базовую микросхему радиочастотного модуля
HAGAR (N500), объединяющую основные уз-
лы трансивера (l/Q-модулятор/демодулятор,
синтезатор частоты и др.);
• микросхему усилителя мощности Power Amp-
lifier (РА, N800), обеспечивающую усиление
радиосигнала до требуемой мощности в ан-
тенне, и имеющую функцию регулировки ко-
эффициента усиления (управляющий сигнал
Vdet) для автоматической регулировки мощ-
ности (АРМ) и установки требуемого значения
выходной мощности по сигналу оператора се-
ти. Управление коэффициентом усиления РА
осуществляется с выходов микросхемы
HAGAR (сигнал VPC). Микросхема имеет два
параллельных тракта с общим входом: GSM
(900 МГц) и DCS (1800 МГц);
• направленный ответвитель Direct Coupler
(L800), ответвляет с выхода РА управляющий
сигнал для работы системы АРМ;
• дуплексор Diplexer (Z900) или антенный ком-
мутатор, подключает к антенне приемный или
передающий тракт телефона. Управляющие
сигналы на антенный коммутатор поступают с
микросхемы HAGAR;
• дуплексор Diplexer 880...960/1710-1880 (Z800),
объединяет сигналы обоих диапазонов с выхо-
дов HAGAR и подает их на вход РА;
• малошумящий усилитель Low noise amplifier
(LNA, Transistor, V701), работает в диапазоне
DCS (1800 МГц), осуществляет предваритель-
ное усиление радиосигналов с антенны. Уси-
литель LNA имеет схему автоматической ре-
гулировки усиления (АРУ) и управляется с
микросхемы HAGAR;
• малошумящий усилитель Low noise amplifier
(LNA, Transistor, V700), работает в диапазоне
GSM (900 МГц).
Характерные неисправности телефона
и способы их устранения
т
Аппарат не включается
На рис. 7.2 показана часть монтажной платы
телефона с элементами, отвечающими за вклю-
чение телефона (выделены темным). Общий
подход к поиску причин подобной неисправности
описан в алгоритмах № 1 и 2, приведенных на
рис. 5.3 и 5.4 (для телефона «Nokia 3310»). Если
после нажатия кнопки включения потребляемый,
ток телефона меняется, но аппарат не включает-
ся, используют алгоритм № 3 (рис. 7.3). В этом
случае кнопка включения замыкает линию вклю-
чения на общий провод, микросхемы MAD2WD1
и CCONT начинают процесс включения аппара-
та, но из-за той или иной неисправности проце-
дура запуска прерывается.
В дополнение к алгоритму на рис. 7.3 можно
добавить следующее. Диагностику начинают, с
определения причины неисправности: из-за сбоя
программного обеспечения или из-за поврежде-
ния электронных компонентов. Для выяснения
этого проверяют обмен данными между
MAD2WD1 и FLASH. Отсутствие обмена указы-
вает на неисправность аппаратных средств, а
наличие обмена говорит о необходимости пере-
записи программного обеспечения. Если неисп-
равны электронные компоненты, то вначале из-
меряют напряжение 2,8 В на конденсаторе
С608. Если напряжение отсутствует, то заменя-
ют микросхему CCONT (N102). Далее необходи-
Телефон не включается. Алгоритм
№1 не привел к нахождению
неисправного элемента
Обмен есть
Обмена нет
| Вероятно, неисправна
I микросхема D3D1
Напряжение
присутствует
Напряжение
присутствует
Сигнал
присутствует
Проверяют появление
через бОмс после нажатия кнопки
включения напряжения 2,6В
контрольной точке Л 01
Проверяют
исправность программного
обеспечения. Для этого проверяют
наличие обмена данными
между микросхемами
D301и D311
Проверяют
наличие сигнала частотой 13 МГц
в цепи C614-V600-C615
Проверяют
напряжение на конденсаторах
С147.С141. Оно должно быть
равно 2,ВВ при нажатой
книг кс включения
Проверяют
наличие сигнала частотой 26 МГц
не опорном генераторе
G602
(Неисправно
программное обеспечение|
мо проверить работу опорного кварцевого гене-
ратора G602. Если сигнала частотой 26 МГц на
выходе G602 нет, то неисправен сам генератор
G602, однако он выходит из строя достаточно
редко. Сигнал частотой 26 МГц поступает на
микросхему HAGAR (N500), в которой произво-
дится деление этой частоты на 2 (до 13 МГц).
Микросхема HAGAR достаточно часто выходит
из строя. Перед ее заменой также необходимо
проверить наличие сигнала с частотой 13 МГц
на транзисторе V600. В случае отсутствия сигна-
ла заменяют микросхему. Если сигнал частотой
13 МГц поступает на микросхему MAD2WD1
(D301), а аппарат не включается, вероятно по-
вреждение MAD2WD1 или микросхем памяти
FLASH (D310) или SRAM (D311). Микросхемы
памяти выходят из строя достаточно редко, од-
нако, следует проверить качество-их пайки.
В случае подобной неисправности также ис-
пользуют алгоритм № 4 (рис. 7.4). Вначале ом-
метром проверяют кнопку включения S402. Если
кнопка исправна, измеряют, напряжение 3,6 В на
конденсаторе С182. Если напряжение отсутству-
ет, проверяют катушку L123 и соединитель АКБ
Х121. Если напряжение 3,6 В есть, проверяют
его наличие на резисторе R401. При нажатой
кнопке включения на конденсаторах С141 и С147
должно быть напряжение 2,8 В. Если указанные
напряжения отсутствуют, заменяют микросхему
CCONT. Если все напряжения в норме, то необ-
ходимо'действовать согласно предыдущему ал-
горитму (№ 3). -
Не заряжается аккумуляторная батарея
Эта проблема может возникать вследствие
неисправности аппарата, зарядного устройства
Напряжение
отсутствует
Напряжение __________________________
отсутствует | Заменяют микросхему
*] CCONT (N102)
Есть
Проверяют
кварцевый
резонатор В110,
а также резисторы
R110, R111 и
конденсаторы
С111.С112
Заменяют микросхему]
CCONT (N102) |
Проверяют
наличие сигнала частотой 32 МГц
на конденсаторе СИЗ
Сигнал
отсутствует
Сигнал
присутствует
Заменяют
микросхему
CCONT (N102)
Сигнал
отсутствует
Проверяют
напряжение на конденсаторе С113.
Оно должно быть равно 2,7В
(Заменяют опорный
генератор G602
| Заменяют микросхему [
*1 CCONT (N1D2) J
Рис. 7.4. Алгоритм №4
Рис. 7.3. Алгоритм №3
или самой АКБ. В модели 6210 возможны два ва-
рианта проявления неисправности:
• при. подключении зарядного устройства к те-
лефону индикация на дисплее не меняется;
• на дисплее появляется сообщение «Нет за-
рядки».
Достаточно часто возникают проблемы с за-
рядным устройством, поэтому вначале в обоих
случаях необходимо проверить его работоспо-
собность. Исправность зарядного устройства и
АКБ означает, что дефект в самом аппарате.
Диагностику телефона начинают с проверки ка-
чества пайки контактов соединителя Х001. Для
этого омметром измеряют сопротивление между
конт. 3 Х001 и предохранителем F101. Если со-
противление отличается от нуля, пропаивают
все контакты соединителя Х001. Если сопротив-
ление равно нулю, проверяют предохранитель
F101. Если он исправен, но при включении за-
рядного устройства все равно отсутствует заряд
АКБ, проверяют напряжение (не менее 0,4 В) на
резисторе R103 со стороны конденсатора С101
(рис. 7.1). Если оно присутствует, заменяют мик-
росхему CCONT, в противном случае проверяют
исправность и качество пайки элементов L104,
R102 и R103.
Во втором случае проверяют напряжение на
резисторах R105 и R106 со стороны микросхемы
CHAPS. Если оно значительно отличается от на-
пряжения АКБ, проверяют эти резисторы, а так-
же микросхему CHAPS. Если напряжение не из-
меняется и приблизительно равно напряжению
на АКБ, то микросхему CHAPS заменяют. В слу-
чае медленного изменения напряжения на дан-
ных резисторах вероятно повреждение програм-
много обеспечения или системной платы.
Аппарат не регистрируется в сети
На рис. 7.5 показана часть монтажной платы с
элементами, отвечающими за регистрацию аппа-
рата в сети (они выделены серым цветом), а на
рис. 7.6 — алгоритм № 5 для поиска причин не-
исправности. Наиболее вероятная причина такой
неисправности — аппаратные средства телефо-
на, но возможно и повреждение программного
обеспечения. Логика работы «Nokia 6210» тако-
ва, что радиочастотный модуль включается
практически только в процессе регистрации или
разговора. Поэтому для диагностики элементов
радиочастотного модуля вначале необходимо
активировать поиск сети — регистрацию. Диагно-
стику начинают с измерения частоты опорного
кварцевого генератора G602, которая должна
равняться 26±0,0001 МГц. Если девиация часто-
ты превышает 100 Гц, заменяют генератор G602.
Если все в норме, с помощью осциллографа про-
Рис. 7.5. Расположение элементов, отвечающих
за регистрацию аппарата в сети
веряют наличие импульсов на сдвоенном рези-
сторе R513. Если сигнал на резисторах отсутст-
вует, проверяют напряжение 2,8 В на
конденсаторах С250, С252, С254 и С256, а также
сигнал частотой 13 МГц в контрольной точке
J200, поступающий на микросхему СОВВА
(N240). Если сигнал поступает на микросхему
СОВВА и есть напряжение питания 2,8 В, заме-
няют эту микросхему. Если импульсы на резисто-
рах R541 и R548 есть, проверяют наличие импу-
льсов на катушках индуктивности L802 или L804.
При отсутствии импульсов измеряют напряжение
2,8 В на конденсаторах С501, С502 и С503. Если
напряжение в норме, заменяют микросхему
HAGAR (N500). Если импульсы на катушках ин-
дуктивности L514 или L512 есть, проверяют на-
личие импульсов на выв. 1 или 2 дуплексора
Z800, в противном случае проверяют и при необ-
ходимости заменяют элементы V801, Z802,
Т800; V802, Т840. Если импульсы на выв. 1, 2
Z800 есть, проверяют наличие импульсного сиг-
нала на выв. 8 усилителя- мощности N800, в про-
тивном случае заменяют Z800. Далее проверяют
сигналы на выв. 4 и 5 усилителя мощности. Если
их нет, заменяют усилитель мощности N800. Ес-
ли импульсы на выходе усилителя мощности
есть, проверяют их наличие на катушках 1_901и
Рис. 7.6. Алгоритм №5
L902. При отсутствии импульсов — заменяют
HAGAR (N500), а если они есть — заменяют ан-
тенный коммутатор Z900.
Не работает звонок или вибромотор
Если не работает звонок, то вначале проверя-
ют его работоспособность, сопротивление исп-
равного звонка должно составлять около 15 Ом.
Затем активируют работу звонка, на базу транзи-
стора V411 должен поступить сигнал лог. «1».
Если сигнала нет, то, вероятно, повреждено про-
граммное обеспечение, в другом случае заменя-
ют транзистор V411.
Если не работает вибромотор, то вначале про-
веряют сопротивление его обмотки — оно должно
составлять около 10 Ом. После активации работы
вибромотора на резистор R444 должен поступить
сигнал лог. «1». Если сигнала нет, возможно, по-
вреждено программное обеспечение, иначе за-
меняют транзисторную сборку V441.
Не работает динамическая головка или
микрофон
Если не работает динамическая головка, про-
веряют ее исправность, сопротивление ее ка-
тушки должно составлять около 30 Ом. Затем
проверяют сдвоенный резистор R247 (22 Ом).
Если он исправен, возможно нет контакта между
резистором и динамической головкой. Если кон-
такт есть — заменяют микросхему СОВВА
(N240).
Если не работает микрофон, активируют его
работу и проверяют напряжение 2,1 В на конден-
саторе С233. Если напряжение соответствует
норме, заменяют микрофон. Также проверяют
качество пайки и исправность элементов L200,
С237 и С238. Если все в норме, заменяют микро-
схему СОВВА. При отсутствии напряжения на
обкладках конденсатора С233 проверяют эле-
менты R230, R233, V231. При их исправности за-
меняют микросхему СОВВА.
Не работает подсветка
В рассматриваемой модели узел подсветки
состоит из каналов подсветки дисплея и клавиа-
туры. Если не работает вся подсветка, активиру-
ют режим подсветки и проверяют наличие.сигна-
ла лог. «1» на базе транзистора V432. В случае
отсутствия сигнала перезаписывают програм-
мное обеспечение. В противном случае заменя-
ют транзистор V432. Если не работает только
подсветка дисплея — заменяют транзистор
V430, а клавиатуры —V431.
Телефон не определяет наличие SIM-карты
На рис. 7.7 приведен алгоритм № 6 для поис-
ка причин подобной неисправности. В этом слу-
чае возможна неисправность соединителя
SIM-карты Х160, микросхем CCONT и
MAD2WD1. На выключенном телефоне со встав-
ленной АКБ проверяют наличие напряжения (не
менее 1,5 В) на верхнем выводе'резистора R121
(рис. 1). Если напряжение отсутствует, проверя-
ют резисторы R120, R121, конденсатор С127 и
соединитель аккумуляторной батареи Х121. Ес-
ли напряжение в норме, то после включения ап-
парата проверяют напряжение 5 В на конт. 1, 2,
3, 5 и 6 соединителя SIM Х160 (конт. 4 заземлен).
Если напряжение на контактах не соответствуют
норме, проверяют резистор R160, конденсаторы
С161, С162, С163, С164 и соединитель SIM-кар-
ты Х160. Если напряжение 5 В есть на контактах
соединителя SIM, проверяют напряжение 2,8 В в
контрольных точках J310, J311, J312, J313.
В случае отсутствия напряжения заменяют мик-
росхему CCONT (N102).. Если напряжения в нор-
ме, следует заменить микросхему MAD2WD1
(D301).
Рис. 7.7. Алгоритм №6
Глава 8. Сотовые телефоны Nokia
Модели: Nokia 6610/7210
Общие сведения
Модели «Nokia 6610/7210» появились на рос-
сийском рынке в конце 2002 года. Это первая по-
пытка компании Nokia завоевать свое «место под
солнцем» в секторе телефонов с цветным экра-
ном. В то время подобные модели были пред-
ставлены на рынке лишь компаниями Sony,
Ericsson и Samsung.
Остановимся кратко на особенностях этих мо-
делей телефонов.
Размеры телефонов невелики, при этом они
весят 83 грамма. Во многом снижение веса было
достигнуто за счет применения нового типа акку-
мулятора — BLD-3. Это литий-ионный аккумуля-
тор емкостью 720 мА-ч. По заявлению произво-
дителя он способен обеспечить в режиме ожида-
ния работу телефона до 300 часов, а в режиме
разговора — до 5 часов. В условиях московской
сети Билайн телефон в среднем работает около
4 суток при 45-60 минутах разговоров, если же
использовать органайзер, игры, а также будиль-
ник, то время работы при том же количестве
звонков сократится до 3 дней. Это очень непло-
хой результат, особенно если принимать во вни-
мание наличие цветного дисплея. Время полной
зарядки аккумулятора — около 1,5 часов. На эк-
ране дисплея отображается до 4096 цветов и он
имеет разрешение 128 х 128 точек.
Впервые именно в моделях 6610/7210 был
применен Pop-port — стандартизированный ин-
терфейсный соединитель,» позволяющий теле-
фону автоматически определять, какой аксессу-
ар подключен, и поддерживающий высокую ско-
рость передачи данных (до 230 Кбит/с). Кроме
того, в соединителе предусмотрена поддержка
стереозвука. Через системный соединитель мож-
но подавать питание на внешние аксессуары,
что избавляет от необходимости обеспечивать
их отдельным источником питания. В качестве
дополнительного аксессуара к 7210 модели по-
ставляется USB-кабель для передачи данных.
Эти модели выполнены на одинаковой плат-
форме — NHL-4. Особенностью этой платформы
является применение интегральных микросхем с
высокой степенью интеграции. Основа платфор-
мы — следующие микросхемы:
' • процессор UPPSM (D400);
• многофункциональный модуль UEM (D200);
• микросхема Flash-памяти (D450);
• сигнальный процессор HLGA (N500).
Принципиальная схема телефонов приведена
на рис. 8.1, монтажная схема модели 7210 — на
рис. 8.2 и 8.3, а модели 6610 — на рис. 8.4 и 8.5.
Перейдем к типовым неисправностям этих мо-
делей, а также порядку их поиска и устранения.
Типовые неисправности телефонов
и способы их устранения
Телефон не включается
В первую очередь необходимо проверить
программное обеспечение (ПО) — «прошивку»
аппарата. Для перепрограммирования ПО необ-
ходимо оборудование стандарта DKT-4. Напри-
мер, подойдут такие программаторы, как Griffin
box (рис. 8.6) или Tornado, используемые для ра-
боты с телефонами Nokia и Samsung.
Если перепрограммирование прошло норма-
льно, а телефон не включается (выполняется
боксом автоматически после «прошивки»),, необ-
ходимо проверить работоспособность тактового
генератора G501 (26 МГц). Дело в том, что во
время перезаписи Flash-памяти D450 использу-
ется внешний тактовый сигнал, поэтому микро-
схема может перезаписываться, а телефон ра-
ботать не будет. Если во время перезаписи
Flash-памяти появляется сообщение об ошибке,
указанную микросхему необходимо заменить.
Сигнал частотой 26 МГц с выхода генератора
G501 вначале поступает на микросхему сигналь-
ного процессора HLGA (N500), в которой содер-
жится делитель и синтезатор тактовых частот
для процессора UPPSM и модуля UEM.
Если генератор работоспособен, необходимо
с помощью паяльной станции прогреть микро-
схемы в следующей последовательности: HLGA
(N400), UPPSM (D400), UEM (D200) и Flash
(D450). При этом температура воздуха (или ИК
лучей) при прогреве должна быть 350...360 °C, за
исключением процессора. Его прогревают при
меньшей температуре — до 320 °C. Его корпус
менее термостабилен и выдерживает не более
2-х перепаиваний. Если в момент прогрева пла-
ты раздастся щелчок — большая вероятность
того, что вышел из строя процессор и его необ-
ходимо заменить.
К особенностям рассматриваемых аппаратов
можно отнести то, что большинство микросхем
(модулей) выполнено в корпусах микро-BGA (шаг
между выводами — 0,2 мм), поэтому пайку мик-
росхем необходимо выполнять быстро и аккурат-
но, используя качественный флюс и паяльную
станцию (лучше — ИК).
Телефон не включается, отсутствует за-
рядка аккумулятора
Вначале необходимо убедиться в наличии
контакта в соединителе Х100 и исправности акку-
муляторной батареи (напряжением 3,6 В, и емко-
стью 720 мА-ч). Если все в норме, омметром про-
веряют на короткое замыкание защитный стаби-
литрон V100 и на обрыв — предохранитель
F100. Если указанные элементы исправны —
причина в микросхеме UEM (D200) и ее необхо-
димо заменить. Здесь возникает проблема с вос-
становлением серийного номера аппарата, кото-
рый хранится в памяти этой микросхемы и во
Flash-памяти (D450). Если «прошить» новую мик-
росхему с помощью файла от другого аппарата,
то после включения аппарат блокируется и вос-
становлению не подлежит. Таким способом фир-
ма Nokia защищает свою продукцию от несанк-
ционированного доступа. При наличии авториза-
ции у сервисного центра проблема решается до-
вольно просто: считывается 15-разрядный
идентификационный код аппарата (IMEI), кото-
рый указан на задней крышке, и пересылается на
фирму. Если аппарат идентифицирован, произ-
водитель пересылает так называемый «обрат-
ный» файл для перезаписи микросхемы UEM,
содержимое которого записывается с помощью
модуля Griffin box в новую микросхему.
Телефон «зависает» или на экране в одном
из меню появляются искаженные символы
Чаще всего подобная проблема возникает по
вине Программного обеспечения. Если попытка
его перезаписи не приводит к положительному
результату, проверяют методом замены такто-
вый генератор G501.
Телефон не регистрируется в сети
Вначале с помощью паяльной станции «про-
гревают» корпус сигнального процессора HLGA.
Если результата нет, «прогревают» генератор
G500 (3 ГГц), а именно: аккуратно снимают
крышку экрана и прогревают все его элементы.
После этого необходимо тщательно промыть
элементы от остатков флюса и установить крыш-
ку экрана на место. Если результата нет — «про-
гревают» процессор D400. При отрицательном
результате указанные элементы последователь-
но заменяют. Необходимо отметить еще раз, что
процессор очень чувствителен к температуре,
поэтому перед установкой нового процессора
место его установки тщательно подготавливают
и пайку выполняют быстро при температуре не
выше 320 °C. После замены процессора необхо-
димо перезаписать его Flash-память. Важно, что-
бы номер версии «прошивки» совпадал с вер-
сией заменяемого процессора, иначе телефон
работать не будет.
Телефон не определяет SIM-карту
Как правило, причиной такой неисправности
служит нарушение пайки или полное отсутствие
(если телефон подвергся механическим воздей-
ствиям) антистатической сборки R388, также вы-
полненной в корпусе микро-BGA. Если сборка на
месте, то после ее прогрева работоспособность
телефона восстанавливается. Если же этого не
происходит, то проблема в микросхеме UEM
(D200).
Отсутствует речевой сигнал
Проверяют пайку и исправность варисторов
R151, R152, а также дросселя L150 на плате те-
лефона. Сопротивление динамической головки
должно быть равно 8 Ом. Если указанные эле-
менты исправны — заменяют микросхему UEM
(D200).
Отсутствует полифонический звуковой
сигнал или он искажен
Динамическая головка тракта полифониче-
ского сигнала имеет довольно сложную конструк-
D200
UEM_V6.04WDDGS_ENABLED
PWR_RES
CHARGER(4.-0)
:С206
RFCONVCLK TXOOUTP
V8ATREGS
GNDREGS
. VFtASHI
VFLASH2
VCDRE
GNDFLASH1
VDAAAU02
U)DRV{5-0]
OACCDlF/2-01
C236 0.1м*
SIMIODA_OUT
VR1A
C221
GEN1O(31-D)
VSIM
1ДС2Р
MIC2N
MIC3P
I C250
2202/2
R3BB
EMIF03-SIM01
RXOD
TXIO
TXQD
AUXD
CBUSOA
CBUSENX
SIMIDDAt
SIMCLKI
S“"OCTHL
VDAAUO1
MICBCAP
MICGt
OSCOUT
VBACK
VRTC
VREF VCORE
VCOREJJN
GENKH31-Q)
UEMRSTX
•VFLASH1
GENlO(31-0}CZ)
IRIF_((l-O)<^
IACCDIF(54))C2
RFCONVCTRLIZ-OJ
VHATT4
V8ATT5
VBATTI
SIMDATA StMCLK
VSIM
SLOWAD{&-0)
/SIM SIMRST
=I8SISSIS?I
B200
32.766x1’4
V0ATT6-,
PWRONXO
JVCHAHIN1 VCHAXOUn
VCHARIN2 VCHAROUT2
VCHARINK VCHAROUTK
TESTMOOE
VBATBBl
vbatbb2
VBATBBJ
VBATBB4
VBATBB5
PWR0NX
EARN
XEAR
HEAOINT
HF
HFCM
VSAAUO2
VBATORIV
VFLASH1
C239
O.Imx Д"
PUSL{3-0J
AU010DATA(3-0}<z>
AUDUEMCTRU3-0) <T3
R202 R202
...... 100x3/4 100x2/4
VANAw*—----
R202I
100x1
1/4
i R202
>100x4/4 RFCONVDA(5-0]
X386
C707-10M006-036-2
SIM Cara socket
R386 J_ C390
10 j-O.1mk
I>VFLASH1J
— XC2O4 T7“ I
T Imx -L
mcsvB
VSAAUOI
HOOKINT
VDO2B
slebpx
SLEEPCLK
EARDATA
MtCDATA
UEMlHT I
IRIX
IRRX
MBUSTX
NBUSRX
FBUSTXf
FBUSRXI
DBUSCLK
DBUSDA
DBUSENX
BTEMP
KEVB1
KEVB2
VSADRIV1
BLIGHT
KLIGHT
VSAORIVJ
: simiooao
S1MCLX0
SIMRST
simcarooet
VSIMGND
TRLEOC
TRRXN
FBUSTXO
L FBUSRXD
vdacdnvrx
RX1INP
RXQINP
RXQINN
VSACONVRX
VDACQNVTX
xxidutp
TXIOUTN
VCXOTEMP
PATEMP
VBATVR1
UBATVR2
UBATVR3
2BATVR4
i/BATVRS
i/BATVRB
I/BATVR7
SN0TH1
SN0TH2
3NOTH3
3N0TH4
3NDTHS
3NDTH6
3NBTHT
3NDTH8
3NOTH9
3NDTH1O
3NOTH11
3NDTH12
TXOOUTN
VSACONVTX
AUXOUT
TXPWROET
( AFCOUT
VREFRF01
VREFRF02
VREF25BB
VREF25RF
VREF27B
CCP
CCN
VHJHP
GNDVR1
VR7
IPA1
IPA2
(SET
VBG
UEMRS1V
SMPSCKL
GNDTH13
GNDTH14
GNDTH1S
GNDTH16
SIMIF(3-O)
IRIF(2-0)
RFAUXCONV{2 0)
Power Audio Module
VPUMP
SIMIODA IN
DC DC
EMPTY
t Г VRsT -I- C222 T
^iwTc^1;22^' -L
фС224зЬ 1M« T 1н*
PnxI j-
SIMCLKO Э
SIMRST 1,
SIMIODAO 2
схема
Вход генератора
6501(26МГц) *-
Питание G501
Р4")
М4 I
М5|
P5J
Сигнал AFC от
D200(D13)
Сигнал ТХ I/O |
с D200(E11.D14,
Е14.Е12)
Сигнал GSM ТХ *
Сигнал DCS ТХ
Purchase RX
Напряжение VBAT
для РА
Элементы
конвертора
DC/DC
подсветки
Сигнал ViB-оп Control
от D200(G2)
Сигнал Power DET
через R709 к N400(E3)
----► Резистор Power-on к D200(P7)
S302
N35C
Z800
S300
N500
Выход G500 (ЗГГц)
G50C
С501
Питание G500
Х386
J
Х101
Резервная
батарея
-Сигнал RXQ
* на D200(D12)
Сигнал RXI
на D200(C13)
ППППППППППППП Пна D200(C3)
Диапазон
DCS(RX)
Диапазон
GSM(RX)
Рис. 6.2. Электромонтажная схема системной платы модели 7210 (фронтальная сторона)
СИ
И
тало
И
Bg
|С37В|
|сз?о||8
S301
ИМ
С727
"г si
цйю, кроме того она вклеена в корпус телефона
(рис. 8.7). Довольно часто в этих моделях из-за
большого уровня сигнала на выходе УМЗЧ
(N150) происходит обрыв обмотки динамической
головки. Сопротивление ее обмотки (между кон-
тактами 1 в крышке на рис. 8.7) должно быть рав-
но 8 Ом. При обрыве обмотки с помощью скаль-
пеля аккуратно вскрывают крышку корпуса 2 —
она заклеена по периметру. Головка приклеена
как-к верхней, так и к нижней части корпуса. Ее
снимают и определяют место обрыва обмотки.
Если он находится с края, головку можно восста-
новить. Для этого аккуратно отматывают 1...2
витка оборванного провода, припаивают катушку
к контактам корпуса, приклеивают головку к кор-
пусу й склеивают разобранные части корпуса.
Если головка исправна, а звука нет, проверяют
на короткое замыкание варисторы R161, R162, а
также УМЗЧ (N150) Указанную микросхему вна-
чале пропаивают, а затем, если звука по-прежне-
му нет, заменяют. Если полифонического звука
нет — заменяют микросхему UEM (D200).
На индикаторе телефона отображается
сообщение «Contact Service»
Как и все современные сложные цифровые
устройства, телефоны имеют систему внутрен-
ней диагностики, работающую под управлением
Рис. 8.3. Электромонтажная схема системной платы модели 7210 (тыловая сторона)
программы, записанной в памяти процессора
D400. Процессор «опрашивает» по цифровой
шине все подключенные к ней узлы: UEM, HLGA,
Flash-память, ОЗУ (D450). Если все в норме, те-
лефон включается, в противном случае появля-
ется сообщение «Contact Service». Если это про-
изошло, вначале перезаписывают Flash-память.
Если проблема не устраняется, «прогревают»
микросхемы HLGA, UPPSM и, при отсутствии по-
ложительного результата, заменяют их.
Проблемы с ЖК дисплеем
Если на дисплее не отображается никакая ин-
формация, то наиболее частая причина этого —
неисправность микросхемы-контроллера, кото-
рая установлена непосредственно на корпусе
дисплея (рис. 8.8), Эта микросхема чувствитель-
на к статическому электричеству и по этой при-
чине во время разборки-сборки телефона часто
выходит из строя. Конструкция узла не преду-
сматривает замену микросхемы, поэтому, если
она неисправна, придется заменить целиком
весь дисплей, что достаточно дорого (15...18
долл.). Во избежание возникновения этой проб-
лемы рекомендуется пользоваться антистатиче-
; ским браслетом. Также перед заменой дисплея
необходимо проверить его питающие напряже-
ния. Их проще всего измерить на соединителе
дисплея Х302, предварительно отключив его от
системной платы телефона. Назначение выво-
дов соединителя приведено в табл. 8.1.
Таблица 8.1
Назначение контактов соединителя Х302
Номер контакта Сигнал Описание
1 VDDI Напряжение питания ввода/вывода (2.7...3.1 В)
2 RESET Сигнал сброса LCD
3 SDA Данные интерфейса 12С
4 SCLK Синхронизация интерфейса 12С
5 CSX Сигнал выбора контроллера LCD
6 VDD Напряжение питания VFLASH
7 NC Не подключен |
8 GND Общий * у
9 VIED- Напряжение подсветки -18 В |
10 VLED+ Напряжение подсветки +18 В J
Здесь тоже есть своя особенность: соедини-
тель достаточно хрупкий и при неаккуратном об-
Рис. 8.4. Электромонтажная схема системной платы модели 6610 (фронтальная сторона)
ращении его часть, установленная на плате, от-
рывается и впаять ее обратно проблематично.
Поэтому рекомендуется с помощью пинцета с уз-
кими захватами поддеть и равномерно стащить
ответную часть соединителя с приемной части, а
затем уже снимать дисплей.
Если напряжение +18 В на дисплее отсутству-
ет, а на системной плате (N300, выв. Backlight)
оно есть — скорее всбго оборван гибкий шлейф,
соединяющий соединитель с контроллером. Он
также не съемный — придется целиком заменять
дисплей.
Если же +18 В нет и на плате, омметром про-
веряют на обрыв диод V300 и (на короткое замы-
кание) конденсатор СЗОЗ. Если они исправны —
заменяют конвертер N303. Эта микросхема ра-
ботает в тяжелом тепловом режиме и нередко
перегревается, что является причиной выхода
ее из строя.
Еще один нюанс. Напряжением +18 В питают-
ся еще и светодиоды подсветки клавиатуры, при-
чем они соединены с лампой подсветки дисплея
последовательно. Поэтому, если один из свето-
диодов неисправен (обрыв), не будет работать
вся подсветка. Если это произошло, контролиру-
ют напряжение +18 В на катоде диода V300 и,
если оно присутствует, а на разъеме Х301 его
нет — проверяют на обрыв все светодиоды на
плате клавиатуры, определяют неисправный и
Рис. 8.5. Схема платы модели 6610 (тыловая сторона)
заменяют.
Рис. 8.6. Программатор Griffin box
Рис. 8.7. Динамическая головка
Не работает FM-приемник
Как правило, причина этого дефекта вызвана
загрязнением выводов микросхемы N356 — од-
нокристального приемника. Их очищают с помо-
щью жидкости для промывки (спирта) и щетки.
Если приемник по-прежнему не работает, «про-
гревают» микросхему и, если результата нет —
заменяют ее.
На дисплее вначале появляется значок опе-
ратора, а затем сразу же пропадает
Такое проявление неисправности говорит о
том, что не прошла регистрация телефона базо-
вой станцией: вначале телефон принимает сиг-
нал базовой станции, затем выбирается свобод-
ный канал и передается код на станцию. Как раз
последняя операция не выполняется. Неисправ-
ность связана с передающим трактом, в состав
которого входят сигнальный процессор HLGA
(N500), усилитель мощности РА (N700), антен-
ный селектор Z800 и процессор D400, под управ-
лением которого работает HLGA. Достаточно ча-
сто нарушается пайка микросхемы HLGA, имею-
щей корпус микро-BGA, поэтому в первую оче-
редь с помощью паяльной станции прогревают
ее. Если результата нет, то следующий по стати-
стике наиболее ненадежный узел — передатчик
РА N700. Его «прогревают» при температуре не
более 320 °C или заменяют на заведомо исправ-
ный. Антенный селектор Z800 имеет керамиче-
1ский корпус, поэтому при деформации платы или
при падении телефона корпус селектора растре-
скивается. Его внимательно осматривают и, при
малейшем подозрении на дефект, заменяют.
В последнюю очередь проверяют процессор
D400 («прогревают» или заменяют).
На дисплее отсутствует значок оператора
Проверяют элементы приемного тракта: опор-
ный-генератор G500 (3 ГГц), антенный селектор
Z800, фильтры Z806, Z802, сборку V802, сигна-
льный процессор HLGA.
Не работает клавиатура
В этих моделях недостаточно надежно выпол-
нена конструкция привода боковых кнопок. При
интенсивной эксплуатации аппарата пластмас-
Рис. 8.8. ЖК дисплей
78
совые стойки этого механизма ломаются и кноп-
ки «залипают». Поэтому при неработоспособной
клавиатуре, в первую очередь внимательно
осматривают этот механизм. Если он исправен,
проверяют наличие контакта в соединителе кла-
виатуры Х301 (табл. 8.2), защитный фильтр Z300
и, если он исправен, заменяют процессор D400.
Таблица 8.2
а Назначение контактов соединителя Х301
Номер контакта Сигнал Описание
1 GND . Общий
2 VLED+? Напряжение питания подсветки (-18 В)
3 ROW4 Линия сканирования строки 4
4 R0W3 Сигнал сканирования строки 3
Номер контакта Сигнал Описание |
5 COL2 Линия сканирования столбца 2
6 ROW2 Линия сканирования строки 2
7 C0L1 Линия сканирования столбца 1
8 ROWO Линия сканирования строки 0 |
9 VLED- Напряжение питания подсветки (+18 В)
10 ROW1 Линия сканирования строки 1
11 C0L3 Линия сканирования колонки 3
12 COL4 Линия сканирования столбца 4
13 VLED2 Напряжение питания подсветки |
14 GND Общий
15 VLED3 Напряжение питания подсветки
16 GND Общий
Глава 9. Сотовые телефоны Nokia
Модель: Nokia 8210
сведения
«Nokia 8210»
двухдиапазонный (GSM
ЮО/1800) мобильный телефон, появившийся на
эынке после модели «Nokia 3210». От предшест-
зенника он унаследовал дизайн корпуса, но раз-
меры аппарата стали несколько меньше. В кон-
струкции схемы часть узлов также аналогична
предыдущей модели. Это — модуль формирова-
ния питающих напряжений, схема зарядки в ре-
жиме ожидания, синтезатор частоты и схема
управления преобразователем частоты. Но есть
и отличия. Приемное устройство у «Nokia 8210»
уже имеет набор модулей обработки сигнала,
усилитель мощности также имеет модульную
конструкцию. Кроме того, в устройстве управле-
ния аппарата в единый корпус (типа BGA) интег-
рированы флэш-память, постоянное запоминаю-
щее устройство (EEPROM) и буферная память.
В эту модель добавлен инфракрасный интер-
фейс, календарь, голосовой набор, также появи-
лась возможность передачи изображений.
Проанализируем узлы «Nokia 8210», имею-
щие отличия от предыдущей модели.
Описание основных узлов
Приемный и передающий узлы
Структурная схема этих узлов телефона пока-
зана на рис. 9.1. Высокочастотный сигнал с антен-
ны через антенный переключатель Z500 поступа-
ет на полосовой фильтр Z600. Фильтр имеет два
канала (для частот 900 и 1800 МГц). Сигнал час-
тотой 900 МГц после фильтрации поступает на
ВЧ усилитель Q601, а частотой 1800 МГц — на ВЧ
усилитель Q602. Усиленные сигналы через
фильтр Z601 и трансформаторы Z603, Z604 пода-
ется на сигнальный процессор N505. процессор
имеет в своем составе частотный синтезатор,
смеситель и модулятор. В режиме приема N505
принимает ВЧ сигнал, формирует сигналы RXI и
RXQ, которые подаются на микросхему тоновой
частоты N250. В режиме передачи сигнал
TXMOD, поступающий из микропроцессора D200,
модулируется и поступает на сдвоенный фильтр
Z503, Z504 через трансформаторы Z501, Z502.
Далее сигнал поступает на вход оконечного уси-
лительного каскада Q500, а с его выхода — на
вход модулятора (выв. 8). С его выходов (выц. 4 и
5) сигнал поступает через трансформатор Z505 и
антенный переключатель Z500 в антенну.
Узел управления
Структурная схема узла управления телефо-
на показана на рис. 9.2. Выходные сигналы с
приемного узла (с сигнального процессора
N505 — RXI и RXQ) демодулируются в модуле
звуковой частоты (микросхема N250 — СОВВА)
и с его выходов поступают на процессор D200
для дальнейшей обработки. Выходной голосовой
сигнал процессора D200 в цифровом виде посту-
пает на ЦАП модуля звуковой, частоты, где пре-
образуется в аналоговый сигнал и далее подает-
ся на динамическую головку.
Аналоговый голосовой сигнал с микрофона
поступает на модуль синтезатора частоты (нахо-
дится в микросхеме N250), где преобразуется в
цифровой сигнал. Далее этот сигнал поступает
для кодирования в микропроцессор D200, где
разделяется на 4 направления модулирующего
сигнала (TXMOO): TXIN, TXIP, TXON, ТХОР. За-
тем эти сигналы поступают в узлы передающей
части телефона.
Интерфейс Х1100 выполняет операции запи-
си/считывания данных SIM-карты. Эти операции
осуществляются под управлением микропроцес-
сора D200. Сигналы управления вначале посту-
пают на модуль питания N100, а с него — на ин-
терфейс SIM-карты.
Модуль формирования питающих напряже-
ний на микросхеме N1Q0 служит для питания
всех узлов аппарата. Кроме питающих напряже-
ний он формирует управляющие сигналы.
Сигналы вибромотора, звонка и управляющий
сигнал подсветки панели дисплея формируются
преобразователем N400 (рис. 9.3), управление
которым обеспечивается микропроцессором
D200.
Перейдем к практическим вопросам по устра-
нению типовых неисправностей телефона.
Типовые неисправности телефона
и способы их устранения
Телефон не включается
Включение питания в аппарате происходит по
следующей схеме (рис. 9.4). Вначале питающее
напряжение с аккумулятора подается на генера-
тор 32,768 кГц. Одновременно подаются рабочие
Рис. 9.2. Узел управления
Рис. 9.3. Схема включения вибромотора, звонка и светодиодов подсветки
напряжения питания логики аппарата: VBB, VXO
и VCOBBA. Сигнал сброса PURX в это время ак-
тивен (низкий уровень). Через 62 мс сигнал сбро-
са выключается. Если после этого в течение
50 мс не будет нажата кнопка ON/OFF, напряже-
ния VBB, VCOBBA, VXO становятся равными ну-
лю (напряжение на кнопке ON/OFF должно быть
около 3,6 В). Аппарат в этом случае будет нахо-
диться в дежурном режиме.
Когда кнопка ON/OFF будет нажата и удержи-
ваться в течение не менее 62 мс, микропроцес-
сор D200 сформирует сигнал CCONT-INT. Если в
результате самотестирования D200 ошибок не
обнаружено, он формирует сигнал ROW4 на
N100 (CCONT) через диодную сборку V360, что-
бы «зафиксировать» активный уровень напряже-
ния PWRONX (формируется также при нажатии
кнопки ON/OFF).
Напряжение на выв. Е2 микросхемы D200 в
этом случае становится равным 2,8 В (рис. 9.5).
После этого микропроцессор переключается
из дежурного режима (тактовая частота равна
32,768 кГц) в рабочий (тактовая частота равна
13 МГц). Приведем сигналы и их контрольные
точки (КТ) на плате телефона.
1. Сигнал сброса PURX (см. КТ-3 на рис. 9.6).
2. Сигнал SLEEPCLK частотой 32,768 кГц
(КТ2 на рис. 9.6). Размах — 3,2 В.
3. Сигнал HAGAR-REST. В режиме начально-
го сброса его значение равно 2,8 В, после завер-
шения сигнала сброса — 1,1 В. Контроль сигна-
ла — на конденсаторе С218.
4. Сигнал обращения к флэш-ламяти
ROMSELT: активный уровень — низкий, пассив-
ный — 2,8 В, проверяется в КТ6 (рис. 9.6).
5. Сигнал обращения к ОЗУ — RAMSELT: ак-
тивный уровень — низкий, пассивный — 2,8 В,
формируется микросхемой D200, проверяется в
КТ7 (рис. 9.6).
6. Двунаправленная шина данных между D200
и D210 (ОЗУ) DO: активный уровень — 2,8 В, пас-
сивный — О В, проверяется в КТ8 (рис. 9.6).
7. Сигнал частотой 13 МГц (COBBACLK). Его
формирует D200, сигнал поступает на микросхе-
му N250 (СОВВА), проверяется в КТ1 (рис. 9.6).
8. Сигнал разрешения генерации частоты
26 МГц VXOEN: активным является высокий уро-
вень (2,8 В). Сигнал формируется микросхемой
D200 и передается в N100 (CCONT), проверяет-
ся в КТ5 (рис. 9.6).
Рис. 9.4. Временная диаграмма
включения питания
Рис. 9.6. Контрольные точки
Рис. 9.5. Цепи управляющих сигналов включения питания телефона
Диаграмма поиска неисправностей в схеме
включения питания телефона приведена на
рис. 9.7.
Не работают кнопки 3, 6, 9, #
Вначале проверяют связь центральных точек
у кнопок 3, 6, 9, # (рис. 9.8) с вертикальным про-
водником 1 (рис. 9.8). Для измерения используют
мультиметр в режиме «прозвонки». Если есть
обрыв, соединяют эти точки изолированным про-
водом с вертикальным проводником. Если связи
в норме, проверяют связь точек в центре кнопок
3, 6, 9, # с анодом диода V360, в противном слу-
чае восстанавливают обрыв с помощью изолиро-
ванного провода. Если эта связь есть, сое;
выв. Е2 микропроцессора D200 с анодом
V360.
Аналогично поступают с другими гр;
кнопок (2, 5, 8, 0 и 1, 4, 7, *)
Сигнал уровня поля на индикаторе
на постоянно меняется в больших t
Аппарат работает нормально, когда он нах
дится в зоне сети, но уровень сигнала постоянг
меняется. В зоне плохого приема соединение
сетью пропадает.
Для аппаратов с этим видом неисправност
особенно для этой модели, сначала необходим»
Рис. 9.7. Диаграмма поиска неисправностей в схеме включения
Рис .9.8. Фрагмент платы с цифровыми кнопками
обратить внимание на возможность некачествен-
ной пайки деталей приемной части, особенно
фильтров Z600 и Z620 (рис. 9.9). Элементы про-
паивают тепловым воздушным паяльником.
Аппарат не «видит» сеть
Сначала выбирают в меню аппарата пункт
«Manual searching for networks», чтобы локализо-
вать место неисправности: приемная или пере-
дающая часть. Если сеть найдена, но соедине-
ния с ней не происходит, это означает, что де-
фект в передающей части.
Проверяют напряжения на выводах микросхе-
мы стабилизатора N600 (рис. 9.9). Нормальное
входное напряжение на выв. 6 N600 — 5 В, на
выв. 1 (управление модулем) — 2,8 В. Выходное
напряжение модуля на выв. 4 должно быть равно
4,7 В. Если выходное напряжение отличается от
указанного — заменяют N600.
Телефон не включается. При подаче пита-
ния и нажатии кнопки ON/OFF вначале по-
требляемый ток возрастает до 100 мА, за-
тем уменьшается до нуля
Как показывает опыт технического обслужи-
вания подобных аппаратов, для моделей, кото-
рые используют в блоках питания микросхемы в
корпусах типа BGA (модели 8810, 3210), отказы
включения в основном вызваны плохой пайкой
микросхемы N100 (рис. 9.9).
Вынимают из аппарата плату и пропаивают
тепловым пистолетом указанную микросхему.
Так как размеры микросхемы достаточно велики,
время нагрева должно быть достаточно длитель-
ным, также необходимо постоянно контролиро-
вать температуру корпуса микросхемы и воздуш-
ного потока.
Телефон не включается. При подаче пита-
ния и нажатии кнопки ON/OFF потребляе-
мый ток находится на уровне 20 мА
i
Проверяют мультиметром напряжения пита-
ния VCORE. (2 В), VBB (2,8 В). Затем проверяют
сигнал сброса PURX микропроцессора D200 и
сигнал частотой 13 МГц в контрольной точке на
выв. конденсатора С834. Если его нет, проверяют
сигнал частотой 26 МГц на конденсаторе С833.
В случае отсутствия этого сигнала контролируют
напряжение питания 2,8 В на .модуле G830. Если
напряжение есть, заменяют модуль-С830.
После включения аппарата на индикаторе
отображается сообщение «SIM-card is not
accepted»
Часто неисправность возникает после того,
как аппарат подвергся механическим воздейст-
виям. Если аппарат слегка встряхнуть, дефект
может на время пропасть. В обмене информа-
цией с SIM-картой, в аппарате «Nokia 8210» за-
действованы микропроцессор D200, микросхема
N100 и регулятор V104 (рис. 9.10). Подобная
«плавающая» неисправность скорее всего вы-
звана плохой пайкой микросхем N100, D200, а
также соединителя SIM-карты. Дефект устраня-
ют пайкой указанных элементов с помощью теп-
лового пистолета.
Рис. 9.9. Электромонтажная схема системной платы
Рис. 9.10. Интерфейс SIM-карты
Глава 10. Сотовые телефоны Samsung
Модели: SGH S-300/V200
Общие сведения
В марте 2003 года на российском рынке были
анонсированы сотовые телефоны-«раскладуш-
ки» с двумя цветными дисплеями «Samsung
SGH-S300 и V200». В то время по крайней мере,
по одному показателю «Samsung SGH-S300» уве-
ренно обошел всех своих конкурентов: разработ-
чики установили в телефон сразу два цветных ЖК
дисплея. И это при том, что совсем немногие
представленные на рынке аппараты могли похва-
статься хотя бы одним цветным дисплеем.
У Samsung SGH-V200 тоже два дисплея, но
основной дисплей у него цветной, а дополнитель-
ный — монохромный, с голубой подсветкой. Зато
он стал первой официально поставляемой на
российский и европейский рынки моделью под
маркой SAMSUNG со встроенной видеокамерой.
Конструктивные особенности
Обе модели, несмотря на значительные
внешние отличия, выполнены на одинаковой
элементной базе (понятно, что в модели V200
дополнительно присутствуют элементы узла ка-
меры). Поэтому характерные неисправности у
обоих аппаратов одинаковые. В данном матери-
але приведена принципиальная электрическая
схема модели S300, а для V200 показан внешний
вид монтажной платы с указанием размещения
элементов и контрольных точек.
Основную сложность при ремонте телефонов
подобной конструкции составляет даже не сам
процесс поиска и замены неисправных узлов, а
разборка корпуса. На рис. 10.1 приведены конст-
руктивные элементы модели S300, а в
табл. 10.1 — их название и каталожный номер.
Таблица 10.1
Каталожные номера конструктивных элемен-
тов модели «Samsung S300»
Номер элемента на рис. 10.1 Название узла Каталожный номер
1 Окно 1 LCD-дисплея GH72 -05886А
2 Верхняя крышка откидной панели СН75-02422А I I
3 Крышка откидной панели СН75-02341А j
4 LCD-дисплей СН07-00230А I
5 Динамическая головка 1 3001 -001341 |
6 Вибромотор 3101 -001315 I
7 Нижняя крышка откидной панели СН75-02423А ! г
8 Окно 2 LCD-дисплея GH72 -05887А j
9 Винт 6001 -000464 |
10 Заглушка винта СН68-02948А [
11 Крышка фронтальная СН75-02421А |
12 Кнопки регулировки громкости СН75-02677А |
13 Клавиатура СН75-02424А |
14 Микрофон СН59-00574А j
15 Винт 6001-001530 j
'16 Основная плата СН92-01377А |
17 Соединитель гарнитуры СН59-00612А |
18 Пленка клавиатуры СН59-00605А |
19 Антенна СН42-00250А |
20 Заглушка внешнего соединителя СН73-01536А | I
21 Задняя крышка СН75-02425А j
Номер элемента на рис. 10.1 Название узла - Каталожный номер
22 Винт 6001-001478
23 Заглушка РЧ соединителя СН73-01535А
Номер элемента на рис. 10.1 Название узла Каталожный номер
24 Аккумуляторная батарея Батарея емкостью 800 мА-ч | имеет каталожный номер | СН43-00718А; а 600 мАЧч - СН43-00739А |
Рис. 10.1. Конструктивные элементы модели «Samsung SGH-S300»
Принципиальная электрическая схема моде-
ли «Samsung SGH-S300» приведена на
рис. 10.2—10.4, схема размещения элементов
для этой модели показана на рис. 10.5, а для мо-
дели V200 — на рис. 10.6. Перейдем к рассмот-
рению типовых неисправностей этих аппаратов.
Типовые неисправности телефонов
и способы их устранения
Телефон не включается, в цепях питания
1,7 и 2,8 В — короткое замыкание
Отключают от телефона аккумуляторную ба-
тарею и омметром проверяют на короткое замы-
кание выводы конденсаторов С112 (цепь 1,8 В —
поз. 1 на рис. 10.5 и 10.6) и С113 (цепь 2,7 В —
поз. 2). Если в этих цепях короткое замыкание, то
в большинстве случаев оно произошло по причи-
не использования неоригинального зарядного
устройства (ЗУ), имеющего соединитель анало-
гичного типа, как и у рассматриваемых моделей,
но с другой разводкой сигнальных и питающих
цепей. При выходе из строя ЗУ, потребитель мо-
жет приобрести по ошибке подобное устройство,
предназначенное совсем для других моделей те-
лефонов LG, что приведет к печальным послед-
ствиям — при подключении такого ЗУ к телефону
выходит из строя процессор U601.
Также подобная неисправность появляется
вследствие использования неоригинального ЗУ.
Не стоит торопиться с заменой процессора на
новый, тем более что он имеет корпус мик-
po-BGA и, при использовании- некачественного
паяльного оборудования и недостаточной квали-
фикации, можно легко повредить электронную
плату телефона (разрушить или сорвать контакт-
ные площадки при недостаточном прогреве зоны
пайки). Можно попытаться «реанимировать»
процессор по оригинальной методике автора.
Суть методики заключается в следующем.
Кратковременно (около 1 с) подключают
внешний источник постоянного тока (3 В/3 А)
вначале параллельно конденсатору С112, а за-
тем — С113. В обоих случаях контролируют по-
требляемый ток в этих цепях. Если он вначале
будет около 1,8 А, а затем резко упадет до
60... 100 мА, то, скорее всего, микросхема восста-
новится, и телефон будет работать. После этого
подключают к- телефону аккумуляторную бата-
рею и проверяют его во всех режимах в течение
суток. Если во- время тестирования телефон бу-
дет «зависать», отключаться клавиатура или
i возникать проблемы с сетью, процессор придет-
ся заменить. Если же телефон будет нормально
работать, то у него появится один недостаток —
I аккумуляторная батарея будет разряжаться бы-
стрее, чем обычно. Замена же процессора на но-
вый обойдется клиенту достаточно дорого.
Телефон не включается, питающие напря-
жения 1,8 и 2,7 В — в норме
Если при нажатии кнопки ON/OFF на конден-
саторах С112 и С113 появляются напряжения 1,8
и 2,7 В, но телефон не включается, то в первую
очередь визуально проверяют монтажную плату
и микросхемы на ней (на отсутствие трещин, ско-
лов и других дефектов), вследствие того, что
плата достаточна тонкая и на ее обратной сторо-
не размещены контактные площадки клавиатуры
(см. рис. 10.5 и 10.6). При неаккуратном обраще-
нии с телефоном (при сильном (ударном) нажа-
тии на кнопки клавиатуры и при других механиче-
ских воздействиях), плата деформируется, что
может привести к различным неконтактам
(вплоть до того, что чип-элементы отрываются с
монтажной платы).
Если визуальный осмотр не принес результа-
та, перезаписывают программное обеспечение
(ПО) телефона. Для этой операции можно испо-
льзовать Tornado BOX (или UNI-BOX), который
применяется для работы с телефонами Nokia
или DATA-кабель (предназначенный для этой
модели). Кроме того, для выполнения подобной
операции необходимо оригинальное ПО (кото-
рое работает только под Widows ХР). Если отсут-
ствует связь между компьютером и телефоном
(через UNI-BOX или DATA-кабель), в первую
очередь проверяют работоспособность контрол-
лера питания U100 (поз. 3 на рис. 10.5, 10.6).
Кроме указанных напряжений, на выв. 39 U100
должно быть 2,8 В — питаний тактового генера-
тора и на выв. 28 должен быть высокий уровень
(сигнал RESET_O). Если одно из условий не вы-
полняется — заменяют контроллер.
Затем проверяют тактовый генератор 13 МГц
OSC801 (поз. 4 на рис. 10.5, 10.6). Его конструк-
ция очень «нежная» — гибридная сборка, на ко-
торой сверху установлен кварцевый -резонатор
13 МГц. Небольшой наклон (сдвиг) резонатора
выводит генератор из строя. Если питание гене-
ратора (2,8 В на выв. 4 OSC801) в норме, а сиг-
нал частотой 13 МГц на выходе отсутствует,
сборку заменяют.
В последнюю очередь проверяют заменой
процессор U601 (поз. 5 на рис. 10.5, 10.6). Если и
после его замены телефон не включается —
проблема в монтажной плате (внутренний об-
рыв).
Не заряжается аккумуляторная батарея
Аккумуляторная батарея (АКБ) заряжается от
внешнего источника (конт. 17, 18 соединителя
BOARDHOLE
| Процессор^
G1 G2 G3 G4 G5
Рис. 10.2. Центральный процесор. Зеукоеой синтезатор
| Сигнальный процессор |
22
21
20
С903
0.022мк
С916
J0.022MK
3 5 о
CN1001
С905
0.022мк
R*’pS14201-BM ION
RXIN
J.C924
T 100
GND
RXQP
RXQN U900
SDO
PDNB
GND
0.022mkT
С923 33
РАМ IN I
ION о <5 § о О
T
-p 0.022mk
C911
100
1000
39мГ
С1043 С1044
ЮОмк З.Змк
=-т
з! I I
сюге^Х
270 |
S 6.3В
6.3В
I
2
BAND
DCSIN
GSMIN
PSCOLJTpJ—
R1038-L-C1027
1 100k J 1000
GND*
GND
NC
PDNB
SDO
U902
SI4133T-BM
SCLK
SDI
NC
VDOI
FLOP
FLON
VDDR
FLOP
FLON
ЮР
CKN
СКР
TXIP
TXIN
TXQP
TXON
U901
SI4200F
RFOO
VDD1
RFIGN
RFIGP
RFIDN
RF1DP
RFIPP
19
18
_1Z_
C923 33 _____________
----jf— - IPPCS PAM ItJl
f C9DB
0.022мк
н GSM 1 NA IN PJ
-ГРС9~тыА~~тл
MICRO STRIP LINE
| Синтезатор частот]
R1014 10
L1007
ЗЗнГ
-1- С921
J0,022mk
---- TXEN
VBAT
VREG
RIGID IS
C1015
C1011
Трансивер
L1013
15нГ
L1006
6.8нГ
С1002
0.75
U1001
3110
L1015
е.2нг
VRAMP GSMOUT
____GND
L1014 1нГ
F1002
942,5МГц.
897,5МГц,
1,14/3,43 DB
Cl007 0.75
C1011 0.75 i
L1001
27иГ
ANT
VC2
C3
DCS/PCS
II
cioo3 cinoe
>MTX
EGSMRXp—
EGSMRX
DCSRX
DCSRX
PCSRX
~7]l2jl<15ji6]
C1014 0.75
C1017 0.751
L1007
7.5нГ
F1005
193О-190ОМГц/2.4ОВ
Puc. 10.3. Сигнальный процессор. Трансивер
С107 -L г
33 Т С1061
33 "Г
4_4S
CREF
VREF
C106
0,1 MK
Л-
11
C105 C104
2.2mk O.Imh
CN100
100
C101
2,2мк
^^M1
I CHG О El
PROG
П
F203
p
R201 12
ZD2Q1
KEYPAD
^KEYROV.'fl)
KEYPAD
KEYPAD
SKEY ROWP)
KEYPAD
sKEY_R0W(3)
R23-1
KEYPAD
4KEY_ROW{4>
CN302-1
R3O0 О 13
R100,
R102
390k
VBATT
GNO
GND
VETX
GNO
OF
U103
UMH9N
DtCDETECT
SDB_TXD
rjSEND
KEYPAD
CLEAR
KEYPAD
out
OUT
U101
5219
OUT
OUT
OUT
OUT
C123
2.2mk
RI 10
330k
C117
2.2mk
up
KEY-ТдСЗТ
C116
2.2mk
C124
O.Iwk
C2O9 C210 C211C212
100 100 100 100
DEBUG ЙХС
T C302
_ . 0.1MK
ROWKWII—i
SKEY ROW(O)
U100
PSC2006
UC IO
DC_CK
UC_RST
С109 О.047МК
SIM RST
SIMJCLK
SIMJO
VSIM
CPCP
CPCN
КЯ VACC
“ ACC ALM
4 VEXT
CFET_DRV
VLOO
VLDO
VLDO_
VLDO_
VL4S_A
VL4S_B
’ VLDO_5
VL5S В
VLD0_6
VLOOl?
VRTC
\KEY CCX,;-QR226
R227
R228
R229
R230
C119
O.Ikw
KEYPAD
RESETJ RING_PW1
R£SET_ORING_DRW
VIB_DRV
CHG„STATCLED_DRV
CHG STAT1
CHG_DET
EOR_ACC
PWRJCEEP
PWR_SW1
PWR SW2
RTCALM
PSW1BUF
PWS28UF
VDD12
VDD3
VDD4
VDD5
I VDDB
г VDD7
VDDO
VBAT
VDDCP
BAT.TEMP
-----(BACKLIGHT (
------------*----—j VBAT
I C120
2.2mk J J" 2,2mk
III
C112 C113 C114
2,2mk 2,2mk 2,2mk
I
Cl 15
2.2mk
I I
_L R100A
I I1*?
С101 11+
т
EN_S
EN 53
EN_6
ENT
EN_R
Sld
SCLK
GND01
GNDA
GNDA
GNDCP
GNDO
GND
GND
GND
GND
U102
1734
*—4 'SENSE DRIVE
VSENSE
R202 0
PWR
KEYPAD
KEYPAD
9 '
KEYPAD
SHARP
KEY TAC31
L C127
I Питание
= = C205 C206 4: C200
J_0,33mk 0,1 i/xf-1 J0.033MK
4= C200
| Соединитель LCtT
DOWN
KEY-TACIT
LEFT
KEYPAD
RIGHT
MENU
KEVPAO-5PH:
STO
KEYPAD
| Клавиатура |
. Puc. 10.4. Контроллер литания. Интерфейс пользователя
—_ 1 1С213
’“I II I II»
C1046.L
[ Соединитель JTAG~j
ИК интерфейс
DEBUB^TXO
DEBUG'RXD
VCCD '
DEBUGJ3TR
GNO
oeBUGjGTS
debugIrts
GNO
DEBUG DCD
JIG ON
vresT
DEBUG_DSR
DEBUG~RI
Рис. 10.5. Электромонтажная схема системной платы модели «Samsung SGH-S300»
CN302 — см. поз. 6 на рис. 10.5, 10.6) через ключ
на элементах U102 и Q101 (поз. 7 и 8 на
рис. 10.5, 10.6). Процессом заряда управляет
U601 сигналом CHGON, который поступает че-
рез транзисторную сборку U103 на выв. 4 U102.
Если на выв. 3 JC102 напряжение менее 4 В, про-
веряют ЗУ и соединитель CN302.
Если напряжение есть, а сигнал CHG_ON вы-
сокого уровня, проверяют процессор U601.
Также при высоком уровне сигнала CHG_ON
измеряют напряжение на выв. 5 U102. Если оно
не находится в диапазоне 3,2...4,2 В, заменяют
микросхему U102. Если напряжение в норме,
проверяют на обрыв транзистор Q101 и резистор
R111 (поз. 9 на рис. 10.5). В начале заряда АКБ
напряжение на выв. 4 U102 должно быть около.
1 В, а в конце (полный заряд) — 0,18 В.
В большинстве случаев отсутствие заряда ба-
тареи может быть вызвано обрывом ключа Q101.
При этом индикация заряда на ЖК дисплее теле-
фона есть. Гораздо реже подобная неисправ-
ность возникает вследствие неконтакта в соеди-
нителе CN302.
. Также возможен еще один вариант — если на
плате установлен защитный варистор в цепи за-
ряда АКБ (поз. 10 на рис. 10.5,; 10.6) — он сраба-
тывает при повышенном напряжения на выходе
ЗУ. Как правило это случается, если использует-
ся неоригинальное ЗУ. Варистор проверяют на
обрыв или короткое замыкание.
Нет звука
В телефонах используется одна динамиче-
ская головка для воспроизведения речевого и
полифонического сигналов (сопротивление ее
катушки — 8 Ом). Ее выводы припаяны к модулю
ЖК дисплея (поз. 1 на рис. 10.7), сигнал на нее
поступает с монтажной платы телефона через
гибкий шлейф, который подключен к соедините-
лю CN200 (поз. 11 на рис. 10.5, 10.6). Проверяют
головку омметром на обрыв. Неисправную голов-
ку (обрыв) можно восстановить, отмотав 1...2
Рис. 10.6. Электромонтажная схема системной платы модели «Samsung SGH-X200»
витка ее катушки (как правило, она обрывается в
месте пайки к клемме).
При исправности головки, перекоммутируют
соединитель CN200. Если звук и после этого не
появляется^ проверяют высокий уровень сигнала
AOUTAN на выв. 1 U402 (поз. 12 на рис. 10.5,
10.6). В противном случае проверяют (заменяют)
процессор U601.
Если сигнал AOUTAN есть, проверяют эле-
менты: U700 (поз. 13 на рис. 10.5, 10.6), R201,
R202 (поз. 14 на рис. 10.5).
Может возникнуть случай, когда звук то появ-
ляется, то пропадает (как правило, это происхо-
дит при открытии/закрытии откидной панели) —
в этом случае, вероятно^ оборван гибкий шлейф.
Для его замены требуется полная разборка ап-
парата (см. рис. 10.1).
Искажения звука при воспроизведении рече-
вого сигнала
Звук при подобной неисправности становится
«глуховатым» — происходит ограничение ВЧ со-
ставляющих звукового сигнала. В большинстве
случаев проблема решается заменой звукового
кодека U700.
Нет полифонического звука
Полифонический сигнал в телефонах форми-
рует микросхема U401 YMU762 (поз. 15 на
рис. 10.5, 10.6). Звуковой сигнал в цифровом ви-
де поступает на нее по 8-битной шине с процес-
сора U601. Для проверки исправности процессо-
ра удобно использовать встроенную функцию:
набирают на клавиатуре команду *#0289# К и
контролируют сигнал на выв. 17, 18 микросхемы
Рис. 10.7. ЖК дисплей
U401. Если его нет, проверяют питание микро-
схемы (2,8 В на выв. 32). Если питание в норме,
вначале заменяют микросхему U401, а затем, ес-
ли звук по-прежнему отсутствует — процессор
U601.
Телефон не определяет наличие SIM-карты
Управление SIM-картой обеспечивается конт-
роллером U100 (выв. 60—63). Если контакты со-
единителя CN100 (поз. 16 на рис. 10.5, 10.6) не
загрязнены, проверяют наличие напряжения 3 В
на его конт. 1. При отсутствии этого напряжения
заменяют контроллер U100. Если питание в нор-
ме, вначале (с помощью термофена или паяль-
ной станции) прогревают, а затем последовате-
льно заменяют микросхемы U100 и U601.
Не работает клавиатура
При попадании жидкости на контактные пло-
щадки матрицы клавиатуры (поз. 17 на рис. 10.5,
10.6), клавиатура блокируется. Поэтому вначале
протирают поверхность платы спиртом или спе-
циальной очищающей жидкостью. Если резуль-
тата нет, омметром проверяют на короткое за-
мыкание защитные варисторы ZD202-ZD211
(поз. 18 на рис. 10.5, 10.6). В противном случае
заменяют процессор U601.
Не работает подсветка ЖК дисплеев
Вначале проверяют в пользовательском ме-
ню, что подсветка включена. Затем контролиру-
ют наличие напряжения 2,8 В на конт. 3 соедини-
теля CN200. Если напряжение равно нулю, про-
веряют процессор U601. Также омметром прове-
ряют на обрыв гибкий шлейф. Если он
исправен — заменяют модуль ЖК дисплея.
Изображение на одном из дисплеев отсут-
ствует или искажено (нет одного из цве-
тов)
Заменяют модуль дисплея.
Проблемы с сетью — на дисплее шкала
приема есть, но позвонить невозможно
Телефоны S300 и V200 трехдиапазонные,
причем рабочий диапазон можно выбрать в по-
льзовательском меню. Необходимо проконтро-
лировать выбор необходимого диапазона —
GSM 900/DCS1800 МГц, а не PCS 1900 МГц.
Проблемы с сетью — в зоне с устойчивой
связью на шкале приема отображается низ-
кий уровень сигнала (1 или 2 деления)
Последовательно прогревают элементы вход-
ной цепи: С1002, С1012, L1015, CN1001, F1002
(поз. 19 на рис. 10.5, 10.6), U901 (поз. 20 на
рис. 10.5, 10.6). Если результата нет, то, как пра-
вило, проблема решается заменой микросхемы
трансивера U901.
Проблемы с сетью — нет
приема
Омметром проверяют наличие связи между
конт. 1 и 3 соединителя CN1001, а также отсутст-
вие замыкания этих контактов на общий провод.
Затем прогревают микросхек ы приемного тракта
U901, U902 (поз. 21 на рис. 10.5, 10.6), U900
(поз. 22 на рис. 10.5, 10.6) и, если результата
нет — их последовательно заменяют.
Также необходимо проверить цепь между так-
товым генератором OSC801 (13 МГц) и входом
синтезатора частот U902 (выв. 7) или интерфей-
сом U900 (выв. 7).
Если проверка и замена указанных элементов
не принесла результата, заменяют процессор
U601.
Нет регистрации в сети
Вначале прогревают усилитель мощности
U1001 (поз. 23 на рис. 10.5, 10.6). При этом тем-
пература должна быть не более 320 °C. Если ре-
зультата нет, последовательно заменяют эле-
менты U1001, F1002 и U601 до момента восста-
новления работоспособности аппарата.
Проблемы с камерой (только для модели V200)
Типовой неисправностью этой модели являет-
ся нарушение баланса белого (неправильная цве-
топередача) на снимках. Подобный дефект устра-
няется Только заменой модуля камеры. Если ка-
мера совсем не работает, вначале прогревают, а
затем (если результата нет) заменяют интерфей-
сную микросхему ПЗС/RGB (поз. 24 на рис. 10.6).
В момент соединения с абонентом после
первого гудка пропадает звук
Как и в любом телефоне, в описываемых ап-
паратах также есть схема подавления «микро-
фонного эффекта» (подавляет собственный звук
от микрофона на динамическую головку).
В результате дефекта микрофона (поз. 25 на
рис. 10.5, 10.6) или вследствие его некачествен-
ной пайки, возникает паразитная модуляция, и
включается схема подавления «микрофонного
эффекта». Для устранения неисправности про-
паивают контакты микрофона, предварительно
сняв с него поролон. Если указанные действия
не привели к устранению дефекта, заменяют
микрофон.
Приложение 1. Схемы сотовых телефонов
«LG W3000»
SP225
C201 39
SP247
SP246.
SP245
SP244
SP243
SP242
SP241
SP24O
SP236
SP212.
C229 27
C225 27
C22S 27
—II—I
C227 27
—II—-I
C226 27
C218 27
—HI—I
C217 27
I 2V8_VMEMf<l
{vCHAfiGE)<]
C216O,1MK
—|I“H
SP226.
C236 27
C235 10
C234 0.47м*
SP223
SP222.
SP221
SP222
R246 0 .
C202 39
SP219
SP218.
SP217.
SP216
SP215
SP214
SP213
SP239.
5P237
^23^
C224 27
—IF—1
C22327
C222 27
—IF—I
C221 27
—IH
C220 27
—II—1
C219 27
12У8_УМЕМ]
Подсветка. Клавиатура. Межплатные соединения
VCCD/VBAT
VCCAI/VCCD/VOsc
VSYN VRF
М46
IC201
20420
IC101
Соединитель
ЖК дисплей,
его подсветки
-KS0723(Df)
-Spkr+
-Spier-
-Led_ctl
Vbat
.RgaotJ
____
CS3/LCDSEL
MOTOR..EN
Память
16M FLASH &
2M SRAM
ONE CHIP
(SHARP)
IC501
Память
EEPROM
126K
- 0/15:01
1 Flash Sei
1 Read
1 Write
^Clk-Rost
R<isc!_B
1 AadQ_Flash
Lower„Byte Ram Sei
1 S Dat
. S.CIk
А(20Ю)
D(15:0)
FLASH_SEL
RD
WR
CLKREQ
RESET
SYS_CLK
F_RT
RXCLK
RXDATA
RXRATE
C DC RATE
DECDATA
ENCDATA
CDCCLK
CTLRATE
CTLDATA
respdata
Clk_Rqst—
Reset В —
SysT.CIk
F_R1
Rx_Clk
Rx,Pal
___Rx_Rl
Cd<?_Rt
Dook_Dal
CS4/AUD/LAS
BS1
BSO
RAM_SEL
SDA
SOL
CTLCLK
TRES
TCLK
TMS
TDI
TOO
Структурная схема
Соединитель
клавиатуры
и ее подсветки
-30 PIN
CN602
Pwr_OnOff-
Порт
-HSDL-3201
IF CON.
-HSDL-3201
CN601
KtxJ_Slrb(7;0)
Kbd„Rn(2:0]
Red_Led^En
Green^Led^EI
.Lde-Ctl
FHpSns
IC606
,Pw_
KBDSRB(7:O)
KBDRTN(2:0)
RED_LED_EN
GREEN_LED
LED_CNTL
FLIP_SNS
BuzzerEn
CntCdk
C<Jc_Cfr
Cntljrm
CntLDal
JTAG
Схема
звонка
CLKJQST
RESET_B
SYSJ1.K
F_RT
RXJLK
RX_DAT
RX_RT
CDC_RT
DEC_DAT
ENC_DAT
CDCJOLK
CLT_FRM
CTLTADJN
CTL_DAT_OUT
CTL_CLK
RXJF_M
TX_EN1
RX_EN1
SYN_EN
TX_ENC
TX_EN2
SYN_REF
RXjGAINO
PSW_SNS
XTLO
XTLI
VRTC
Каарц
32,766кГц
HZ BAT
Sds_Rx
. Sds Tx
GND
RXMO
IR2+
IR2-
RF137
TSF40087
(Фильтр 400 МГц)
RF210
Rx_lf»______________
Rx H- (14,6 МГц)
Tx_En1
Rx-Egl
Syn En
Tx_EnO
T>uEn2
Syn^Ref
x_GainO
IF20+.
IF20-
365,4 МГц
Смеситель
иУПЧ
IRIN»
OUT2
OUT1
IN2
1N1
Rfilin»
,Rfifin-
IC502
Смеситель
и предва-
рительный
УПЧ
TX_ENA
RXENA
SXENA
SYNCLK
SYN_DAT
SYN_EN1
SYN LCK
Syn^Cik
Syn Jat
Syn1„En
SYNOLCK
Tx_C
Hlghband
HI_BAND_SEL
TX1F+
TXlF-
TxLfr
Txi„f-
UHF_TUNE
VHF_TUNE
VCC6
RES1
RES2
VCC5
LOIN
LOI NR
Rxlol.
TXLJ
TX_Q__P
LC-
фильтр
tTxmo£_ TXMQ4.
Txmom
TXMQ-
VRF
TXIN
TXINR
TLCPO
Uhf.,Tunel
Hghband
VhLTune
OSC301
ГУН-
приемника
Txt o1
Txrfl_______
MDW010
ГУН
передатчика
SW1
SW2
VC 0UT2
OUT1
RM008
Hlghband (M46)
Rx_En1 (20420}
RxjSalnO (20420)
Фильтр
FAR-F5CE
Фильтр
FAR-F5CE
Dcs_Rx
Фильтр
(LCD15D)
Gsrri,
GSMIN GSMOUT - . . c . ►.„wv.
DCSIN DCSODT » FH FHOUT
IC511
Gsm_Rx
GSM: 935-960 МГц
DCS: 1805-1680 МГц
Антенный
переключатель
(LMC30-}
RX_GSM ANT
RX_DCS VC1
TX_GSM VC2
TX_DCS VC3
VC4
FL FL_OUT——*
MHC-173
Highbend (M46)
Tx_EnO (20420)
GSM: 690-915 МГц
DCS-. 1710-1765 МГц
GSM 359 МГц
DCS 356 МГц
Highband—
Tx_En1 —
Gsm_Sw
GATE
R
Усилитель
мощности
передатчика
«LG W7000»
VPACVCCD-4—
VCCA1 -4— VOSC-*—
VRF 4
VTIC-4
VSIM4 VSYN-4
vsw«— PMIC
Vbat • VsIm^Ref * Vtest ♦ 20436
AUX_ADCJN
Vsel -
Cherger_Dlsable
Dai Clk
IROA_EN
SDS_RX
SDS_TX
XTALOUT
XTALJN
TX_PWR_F
TX_PWR_M
Vext
VBal
Bp_Vf,—-
Ba1_Det En
Кварц
OSC101
19,5МГц
Bat_Det_En
Te_Preeenl
Send_End
HdslJDst
RmLCtl
Рог
BpDet
Llne_Q-
Line_Q
LlneJ
Line_l-
Me Blas
Мс»
-мс-
Ta_Det
Vext
Bp_Vf
Sds.Tx
Debufljtx
_Debuq_Tx
Mc+
Mc-
Spcr+
Spcr-
LM80CIM
Ta Dal
Аудиосекция
Del Reset
Sim_Cfamp
—Rx-En1
—-Tx_En1
-—-Sye_Ee
—-PwJDnOtt
—Alarm
—Ta..Oet'
—S_Dat
—S_Cfk
---ResaLB
Slm_Resel
Sim^CIk
Sim Jal
Sim_En
---C!k_RqSt
---РоГ
_BoosLEn
Секции
управлением
питанием
Tx_Pwr-
RF142
VAPC+ VPCGSM
VfiPC-
VPCDCS
GSMAPC
DCSAPC
BAND
TX_EN2
RFPC»
•DcsJSw
-Tx En2
" RfjCpI
TP206O-
VRli
TP205O-
VR1
TP204O-
VK1
VR1
TP218
TP21?
VR1
TP216
a
rt_10
K8C(lf
КВНИ|
К§ЩЗ)
KBR(2)
KBRHT
КВЯЮГ
КВСЮ) ‘
nFOE X A3
RnW
[ I
<BC(3)
VODJKTG*
012
El3
CLK32K.OUT %
'OSC32K OUT ь
OSC32K IN w
VSSO
PWL LT
PWT’BU
IODO
ARMCLK_BCLKR
L07 NRESET_OUT
BCLKX |_06
TSPDI ". 04
I 03 S1M RnW
CO2"lRG3
I oof TPUJDLE
FooTpu wait
w
iAT5
~~Frj
K9
V10
m'BOOT
TCXOEN
RFEN_NoPC
CLK MGSL1_011
FSYRCH MCSI 1 012
RXD MCSI 1 0'1 O’
TXD’MCSI 1"O9
CTS'MODEM" XF
rx_Modem “
DSR MODEM IPG
rtsZmodem tout
TX_MOD£M
X A1RXIR IRDA
X A4_TXIR IRDA
CLKOUT DSP-SDJRDA
RX IRDA’
TX’IRDA
NST:S1 X_A2
NSCSO“SCL
SCLK INTIn
SDLS’DA
SDO INTIOn
GND_Pi.'.
vqd PIL
GND ANG
VOD’ANG
GND RTC
VOD RTC
VDDS RTC
GfiQ11
GN010
GND9
GND8
GND7
GND6
GNp5
GND4
GNp3
GND2
GNt)1
GNDO
VDDS
V0D4
VDD3
VDD2
V0D1
VD0O
VDDS И 2
VDDS'1'1
VODS Й'.РЗ
VDDS-M:F2
VDD5"MlF1
vdosZmifo
VDDS 2
XD1 О? КВЙ4
XD1“O6“KBR3
XD1“O5“KB.R2
XD1“O4-KSR1
XDO3ZKSRG
K3C0 NF IQ
KBC1"NIRQ
KSC2 XD1_00
K8C3~XD1 01
KBC4_XD1?02
FDP nfACK
nFWE X Л0
nBHE 7 014
nBLE Г015
nCSO_
nCSC
ПОР!
nCS3l
TP2UO
TP213O
TP2120
.&210O
FPPQSO.
Flash-память. Звуковой синтезатор
Интерфейс SIM-карты. Соединитель ЖК дисплея. Системный соединитель
«Samsung SGH-АЮО»
oS
C123
Э.ЗЗмк
AV5S3
RX IF P
4XJF~M
AVDD3
AVDD2
AVDO1
AVDD4
V REF
l/"C
<BIAS
AVSS2
AVSS7
TXL P
TXL"M
ГХ EN2
TX EN1
TXENO
TXJPWR P
TX PWR M
INE' IN
ine“in_m5,i8 О
micTbiasS ,2 0.1°
z'z'z'z1^ RESET_B
CLI^ROST
DVSS4
DVDD2
DVDD6
SYS CLK
RXCLK
RX DAT
TX^DAT
RX„RT
DVDD5
DVDD4
V_SUB2
DVSS3
DVSS5
. CTLJCLK
CRL DAT OUT
CfL ОЛТ IN
. СП- FRM
ш CDC~ CLK
"lENC^DAT
Q DEC DAT
< CDO RT
51
r 1 Й
C130
О.ЗЗмк
C129
3.047м*
C127
D,047mk
C126
О,047мх
Kij
UIW
N2
S2
L.RD-GSB-VF-A1
JTag Interface
D(5)
D(6)
01? I
D(B)
D(9);
3(101-
НиЧ B6-M0T0R_EN
BSO w,a'Q
NC16 x'y3
Read_Leci_En |<}-
6reen_Lfld-En l< H
NC17
NC16
NC15&U
NC14^1
.ML
M3|
ZnH
ETL
(J.3
FiZI
MOTOR EN
BUZZER^EN
YOLK
RESET
CLKREQ
SYSCLK
F RT
RXCLK
RXDATA
RXRATE
DSPVSSS
0SPVDD5
CTLCK
RESPDATA
CTLDATA
CTLRATE
CDCCLK
ENCDATA
DECDATA
CDCRATE
TRES
CVSS
CVDQ2
VSET
IOVDD6
SIM DATA AUX
BOOST EN
SIM RESET
sim^enable
SIM DATA
SIM_CLDCK
TA PRESENT
ALARM X
SDA <5
SCL in
XTLl
XTLO
VRTC
PLLVSS
SEND_ END
DSPTEST
ад
S3
D12
ад
Д1_
RAMSEL
I0VDD4
(OVDO3
GREENJ.ED
M9
RED LED EN
DSPVDD2
DSPVSS2
/OVSS5
IOVSS4
IOVSS3
(OVSS2
IOVDD
IOVDD1
IOVSS1
DO
D1
D2
D3
D4
D5
D6
D7
□ 8
D9
D1O1
D11
012
D13
D14
D15
H4
Ж
Tic
K14
_L_1_
EB-
MiT
l|J»l
0(111
3(13)
Q(i4;
3(15)
WR
RD
Сигнальный процессор РЧ части. Контроллер питания
Г
£
Г
I------0<
’8
0413
0420
22
0408
О.ЗЗмх
0412
О.ЗЗмк
0409
1мк
9
Г
0407
ЗЗмк
0406
1мк
gg у
hhV
ш!
ыпТнТшТпТйщ
0410
Юмк
нн
0411
О.ЗЗмк
0421
EE
E3
EE
E
3
IB
a
33
IB
ED
ES
E
Ш
Ш
7OUT_8
VOUTJA
V0UT1B
V0UT_2
V0UT_3
VOirf/A
V0UT_4B
V0UT_5
V0UY_6
VOUT.7 ,
VSW1
VSW2
NC4
BOOST_PUL.SE
BOOT.VDD
BOOT.SENSE
VBOOST
BOOSTJNABLE
power!on_reset
CLOCK_REQUEST
SIM_CLK_CARD
SIM_ENABLE
SIM_DATA_CARDx
SIM_RST_CSF
SIM_DATA_M<!
S1M_CLK_M46
IM RST M46
2
л
VREF_CAP[
VSUBJPfg
D
о
«Samsung SGH-A100» 105
Усилитель мощности передатчика. Входной сигнальный процессор. Flash-память
Сигнальный соединитель. Соединитель ЖК дисплея и клавиатуры
«LG-51 OW»
Структурная схема трансивера
Электромонтажная схема системной платы
Цифровой и аналоговый процессоры.
Контроллер питания. Flash-память
Трансивер
<=□ SDATA[6522, GPO_20]
SCLK[6522, GP0_21]
<ZZJ SEN[6522, GPO-19]
(U1 ADP3408, #25)
Д 2V7_VTCXO
R302
n^.(sbort)
I X302
I “ VCC CTL '-----
---Д OUT GNO L-,
TTS14V —
ISMHz ,
VBAT
A ADP3330 2.85V
C303 U309~
Hi--------
r.a.fsbort)
470p
-J-C304
~T"'iooop
VSYNTHEN[6522, GPO_9]
AFC[6521, AFCDAC]
13MHz[6522, CLKIN]
AGCEN[6522. GPO_19]
RF285V
0318 ] | 27p
R313
C321 n.a.
C325 -1-
-1— C318
l308_ 82n 0603
RF2.85V
RF2.85V A
C364-1-
B4121
FL302
L303
B2n 0603
L3O4
180П
0603
MKFC225.COOMBA701 X
FL304
Channel Selection Filter
IL=5.0dBmax
1000p
0322
-^r-470p
231E
DCSSEL[6522, GPO_17]
0367
Power Control
:C368
n.a.;
:C374
C379:
C373
0.01 l
RF2.85V
O.Ottl
0335
C375 -j-
0.022U |
0805 "i"
R336
-J-----Wr
82
-1— C370
I loop
<=J TXIP[6521]
'--. <33 tx|N[6521]
n» TXQP[6521]
---...<—] TXQN[6521]
0323 82П 0603
0.01 U
3.3p
RF2.85V^=br
Loop fitter
C372-^-
68Qp
0603_ _
GSM_SW(6522, GPO-10)
DCS_SW(6522, GPO_8)
GSM DCS NOSC
DCS_SW i. н H
GSM_SW H L H
Note
n. a/, not assemble
—GZ3 Rx'pN1[6522, GPO_3]
’ R326 100^_
,1080MHz ...
------« 1080MHz
U301
HD155128TF
R329 A^n.a.(short)
R337 ^y^na-(short)
R339 y^n.a.<ShO(tl
R341
«Control RX Cal. WU TX Idle
POONRX1 H L L L H
POONRX2 H H L L L
PCONTX L L L H L
RXIP(6521)
RXIN[6521]
RXQP[6521]
RXQN[6521]
Межплатный соединитель, передатчик, антенный переключатель
«LG-600»
ГР202. TP2QI
| TP519 : Memory WR |
|НР|||С4ОЗ|
U401 : Флэш-память
TP532: 13МГц
| TP533
| U501
|тР515. END ON/OFF
TP517
Q603 :Ключ гарнитуры
TP518
TP512 : J_TAG Reset
MIC1 :
TX audio
TX noise
SW600- SW601:
Боковые кнопки
TP500(TX),
TP501(RX), TP502(FSYNCH),
TP503(CLK)
U900.U901.U904:
Аналоговые
ключи
FL1
Фильтр РЧ
U202
Усилитель ПЧ
U500: Цифровой
процессор
CN301: Межплечный
соединитель
U208
ГУН трансивера
U203
Основной ЧИП
радиотракта
U212
Генератор 13МГц
U200
Полосовой фильтр
ПЧ
] U903: Аналоговый
~ ' ключ
TP3DD ДНДОЛ . I-------------
fftrna ТР503
RZCII
U204
Полосовой фильтр
GSM RF
U2BI
U201
Полосовой фильтр
DSC RF
___рБь] A
CON900
B2BH_AXK5F50535J
1
2
3
4
5
6
7
8
9
10
11
12
13
14.
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
T”
3“
3“
"5
7“
3“
7"
37
ТГ
ТГ
T7
ТГ
37
37
37
27
7T
77
27
73
77
27
77
77
77
37
3T
37
33
37
37
37
37
37
37
3T
37
47
33
37
37
37
37
37
37
VBAT LCD_VR2
T Q
KEYLIGHT-C
REED
LCDSl
LCD_SCL
LCD_RES
LCD_A(0)
BACKLIGHT
R914
NC
KBU(4) \
kbg(uF \
KBR(O)
KBR(1
KBR(2)
KBR(3)
EARN
EARP
M1C-J-+
INDLED_G
INDICATOR-RED
END_ON_OFF
KBR(4)
LCD_VOP2
EAR_HOOK
LCD_SELECT
JACK_DET
V1BRATOR-
O VR3
> LCD—VOP
RECEIVER-
EARP
KBC(0:4)
C907
15p
C904
15p
AVL5MO22OO(1OO5)X5
LCD—VR2(VDb) .
Системный соединитель.
VBAT
D903
CL-196YG
D904
CL-196YG
JACKJN
JACK_DUT
switch..pressed
switch_release
RECEIVER-
EARN
EARP
LC DS_AXK5F20335J
SW920
[RIGHT]
h SW902
P [1]
4X SCREW HOLE , 1X FPCB GND
Клавиатура. Подсветка
LCD_CS
CS1
cso
WR
RD
CS2
cts
RXD
DSR
RTS
TXD
LCD.RES
EAR_HOOK
LCD_A(O)
JACK_EN
BACKLIGHT
HANDSFREE
VIBRATOR
DATA
CLK
REED Г>
JACK.DET Г>
XO_ENA
RF^ENA <Q
LGD_EN
T5
КТЗ
D13
С(0Л5)<~>
U500
ULYSSE_179BGA
CT
MCVEN?_LO13
VR2B
Keybd interface
Power Supply
SIM. PWCTRL. t_OS
□ aaaa
OOCOCOOOOC
<9<5O<5<5O<5<5O<5
-J- C524
KBR(0:4) O’
±111
±112.
TSPDO
TSPCLKX
даиоп
soooo
TSPENO
TSPEN1
TSPEN2
TSPEN3_NSCS2
TP530
TP531
CLKTCXU
CLK13M_OUT_START_BfT
SIMJO Зп- —L
SlM-CLK ЙТ-—k
SlM_RST yrr k
SIM_CD_MASO jpj--1
INDUED R <□
INOLED_G <□
НЯП5 Л/А—-
RflOfi лЛ/у-Д
_LC648
T- lOOp
C500
6.OP
DEBUG_RX
DEBUG_TX
_ -C501
-r- 6.0P
BACKUP_BATTERY
gO о
PLL ON
PA ON
TX ON
PUPi.02
BTO
TSPACTO
TSPACT1
TSPACT2
TSPACT3
TSPACT4
TSPACT5
Mwire
interface
IrDA
port
Serial
interface
MCSi
Power
interface n anegemer
Generic .
I/O
TSPACTO NCS6
TSPACT7_CLKX_SPl
TSPACT8_NMREQ
TSPACT9.MAS1
TSPACT10_NWMT Timo
TSPACT11_MCLK 1 lme
Serial port
5T7
CTCj
DATAO
DATA1
DATA2
DATA3
DATA4
DATA5
DATA6
DATA7
DATA6
DATA9
DATA10
DATAfl
DATA12
DATA13
DATA14
DATAI5
addo Memory interface
ADD1
ADD2
ADD3
ADD4
ADD5
ADD5
ADD7
ADD8
ADDS
ADD10
ADD1*
ADD12
ADD13
ADD14
ADD15
ADDIE
ADD17
ADDIS
ADD19
ADD20
M3D21 CK16X..IR0A
crcrcrcra:
rococo coco
ooao
□aac
ададададсс
QOODC
0527
iOOn
_1_ C523
-r 100n
-BLE
-SHE
EWE
FOP
ON_OFF
NRESPWRON
Omega
nterrupt
EXT^FIQ
EXTJRO
NEMUO
NEMU1
NBSCAN
та
JTAG & Debug too
J TOK
TMS
Baseband interface BFSR BDR BFSX BOX
Voiceband interface vox VDR VFSRX VCLKRX
D6.
CT
£11
MGUDI
MCUDO
ARM MCUENO
Serial port **CUEWJ-“
SIM
interface
LDO OUT VOLTAGE BACK UP APPLY load max
VR1 1.8 V PE RM ANT ulysse digital core 120mA
VR1B л 2.0 V ON/OFF omega digital core- 50 mA
VR2 2.85V PERMANT ulysse memory 120mA
VR2B 2.85V PERMANT ulysse,omega I/O 50mA
VR3 2.85V ON/OFF omega analog 80mA
Цифровой и аналоговый
J TAG
UPR
UPR
UPR UPR
LCO_EN
“R500
'10K
.R501
•220K
R5O2
10K
m M E
^_AU\RMn/off
testresetz
test
VBAT 2
Ba!
manegement
V/l
C538 C539
AVL5M02200(1005}xb
H5O8
20K
INTI
INT2
[06
Об
Flo
R503
10K
TOI
TMS
TCK
TDO
TDO
TDI
TCK
TMS
-LC502
-I-15P
C522
47u/4.0V
F95/A
lOu/IOV
F95/P
interrupt
control
C528
lOOn
C657
15c
C520
lOOn
C532
33u/6.3V
F9»A
TEST3J u -
TEST4 debug 8
(BLM11HB102SD X4]
C507
SWITCH
FDBK
COMP LCDs
VR2IN
VR2SEL
DNNOFF
RESPWRONZ
BDjJX baseband
BFSR CODEC
BDR
SIM
level shifter
VDR
VDX voiceband
VFS CODEC
VCK
UDX MCU
UDR sena| port
C516
lOOn
EMK107BJ104KA
_L_ (1608)
C514
ISA
U501
OMEGA VER2 0
процессоры
RPWRON
<2J end_dn_off
ТЕ571
TEST2
TESTS
SIO3
SCLK3
VCC1
VCC2
VCC3
VR1OUT
VH20UT
VR3OUT
VR1B0UT
VR2BOUT S S
LCOSYNC
TSCYM
misc TSCXM
analog l/O^DINl
ADIN2
ADIN3
ADIN4_TSCXP
ADJN5_TSCYP
DAC
AFC
APC
AUXGND
VAUX
VS2
VS1
SVDD
stos
SCLKS
BATTJD
BATT_TEMP
RAD10_TEMP
trz TSP
ОШ
F5"
reference BGTR4
BGTR5
IBIAS
Eli
(16081
ICTL
2.4
BGTR1
H2
R51<
1201
VBAT
VCHG
E2-
CW
SIM.VOD
SIMJ-O
SIM CLK
SIM RST
BACKUP_BATTERY
DCVOLT
ICTL
C525
lOOn
C519
lOu/IOV
F95/P
UPR
VBACKUP
ЁМКЮ7ЕЛО4КА
(1608}
BGTR2
BGTR3 Sa
AFC
PA_LEVEL
RXQN
RXQP
RX1N
RXIP
TXQN
TXOP
TXIN
TXIP
BDLQM
BDLQP
BDLIM
BDLIP
BULOM
BULQP
BULIM
BULIP
MCIBIAS
AUXt
AGNDA1
MICIP
MICIN
EARP
EARN
AUXOP
AUXON
BUZZOP
HE
KJO
MICBIAS
AUXI
MICIP
MICIN
EARP
EARN
AUXOP
AUXON
Соединитель SIM-карты, микрофон, схема звонка
D(O:15)
’ Memory -
WH
RD
CSO
CS1
-ВНЕ
-BLE
VH2
Q
-EEPROM- vra
Q
Flash-память. Вибромотор. Цепи заряда АКБ
BLM11B102S
Межплатный соединитель, внешний соединитель и соединитель АКБ
Трансивер. Генератор 13 МГц
«LG-600»
СО
«Motorola С330/С331/С332»
CE FIDUCIAL
J100
0988612H01
DCSJN
FL130
RX Filter
DCSRXSAW Pncl31 DCSLNA1N P
DCS_OUT_POS
GSM850JN DCS_DUT_NEG y*
GSM850-OUT-PDS
[DNPj1 33 IDNp“
-C13° ЗизГ
1 „ „ Г22нГн
[___||C131 1 4________
33 DCSLNAIN-N
iC122 GSMLNAIN_P
RX_EN'
SP1-CLK-
_OUT
STANDBY_TODA|<--->> STANDBY
LCD_CLK< -
SDATA_LCD_DATA(7)< -
TX EN< -
>>LCD_DATA6
JTAGTESTPADS;
RESETS--OTP5000 !
WDOGB---07P5OO1 «
TRST-
NC-
DSP—DEB-
TDO-
TDI-
TMS-
—ОТР5002 ;
—ОТР5003 ;
—ОТР5004 I
--ОТР5005 I
—OTP5006 !
--OTP5007 ;
-т-OTP5008 ।
*—OTP5009 »
--ОТР50Ю J
---OTP5021 I
J7OTP5011 1
Б О О o GSM650_OUT_NEG
►>T0UT7
RF REG
Itesti
DNP Г
C630zL
O.TmkJ
TX_EN
48
EXCEN
REG
RXTUNE
SF_REG_OUT
RFJN_GSM
TX_OUT_HI
E302
S800_PGRT_1
USBXRXD
TXMOD
VREG
ENUMERATE DPOS
VVDOGB-
MODE
DNEG
,DNP R917
R606
^ppgee
•CHRG_TYP
DH2_HIB_DISB
0331
1000-
DNP_
C120
>E922
SHDRT
, R313
"820
|R310
E601
SHORT
C333
I39
DNP
,R312
OE_N > e
VO-VPO
FSE0_VMD
SUSPND
VP
VM
VPU
Z0=50
Layer=4
W=XMi1s
rC602
1м»-1
40,
39
DNP_C136
39
DNP_C135
39
|L121
>22нГн
Ю-2.65В-
NC-
Z0=50
W=XMits
VM—REG—FlL
t VM_REG
DNP IDNP_
R304JJR306
430 T 430
R913,—, R914
RFIC
RF-REG
E2
CE FIDUCIAL
2j )
HTESTI
exc!en<---»TOUT10
RX_ANT_EN <3-» T0UT11
|L-pa_ref
DNP IDNP_
R303JJR301
430 T 430
470
E.305
g-PA_DET
DNP_ j
08244:
39 £
J-C155
O,1mKhC156
Ji™1!.
E922
SHORT
| DNP_
4=0820
J-O.Imk
RCV ~-
USB-VPIN
y>USB^VMlNR60
10,
18
25
46
46
44
> USB_DPOS
4 > usB_DNEG
SPt_CLK
MOSIA
MIDOA
SP1 CS3
Z0=5t)
Layer=TBD
W=XMils
C121_______j
3.9GSMLNAIN N
43
42
- DNP_
==C158
-L 10
Батарея
TP_BATT+
i C840
JZ4.7mk
VV «т »SUNTH FB P
10яГн< ~ ~
---*-* SUNTH_FB_N
. CT57_L R153?
150T 100 U
C16Q
ADC DATA
DIC..1,875В
VR961
S8D0 COM
.3EXT B+
F5
E7
F8
VIB_ALT_IN
Плата клавиатуры
Ho
. ->8
TEST POINTS
PWH SWBOT
- K5
|£i
> E9
- G9
. G7
; hz.
ALTM
ALYP
ALT_REF
SPK OUT2
OSPK_IN2
□961
46G957SE3O
^905
' 127
,R905
12k
Светодиоды клавиатуры
и дисплея
□962
4809579E29
1A Dnp_
R922
0
VIN POTU
£ GND_FLAG
USB-VCC
ijeoo3^^0^
_ , >— USB-DPOS
Антенный ।
модуль
SS57M
MAX6B32TUK
R960
100k
GSMRXSAW p
LI150 ' _lci7slci7ejcizslci7s
zzzzz 5109923060 I 39 I 39 I’“
|сззо
фз9
TX_E.N1
TX_£N2
D€T_EN
TX_ANT_EN1
RX_ANT_EN1
PA-CTRL1
PA_CTR12
RFJN-DCS
RF IN"GSM
REF2
REF1
DET_OUT2
DET-OUT1
GSM—DCS
ANTEM4A
RX_GSM
RX_DCS
GSMB_DCS
LNA_HI
VCC
GND
GND
VCC
LNA LDX
LNAJ.D
VCC
GND
GND
RX_TUNE
SF.BYP
SF_OUT
TX-TUNE
VCC
SYN.FBACK
SUN_FBACKX
GND
TX_OUT_HI
SF_REG OUT
0152 C151
~| |-T- 330 T 560
R150n
XC145 820 U
JO.Imk J_C15O
_Lci33 TB89Q.I
U300 ZZ
5189227L02
RX/TX Conversion Module
5
TP__GND_P800
1о-2-65вЛ™рГ
"rC6O0
-J-O.Imk
USB-TXENG—'
USB-VPOUT—~ '
USB-VMOUT—I
USB-SUSPEND—у !
SOFTCON-*=^ 1
Л
U600 1
ISO1104 usb_vcc
:M0DE DNEG —
GND USB—DET 2-i
vi— -^2'
^T.USB_DET---H
-VDETECT TPJJSBJDEtA
_l_DNP__-
I
}^£C^CHRG_SW
IO_2,65B
FL300
TX Filter
S800_PDRT_1
S800 COM
.DNP R8O2 1
sboo
switch
porti
J-C819
0899 J 39
10
Y900
32,76ВкГц
-DNP
] R963
. -1M
Q960
DUAL
TRANSISTOR
|C94sX
D.Imk3- DISABLE
TP5036
CLK_32K
KBC0*-f-
DNP_
C501 4=
39
KBC1 *-t-
DNP_
CS02=F
39 -L
KBRO-»
DNP
C503
39
KBR1
DNP_
C504
39
KBR4 *
DNP_
C505
4813S24B12
4013824M28
LED—CNTRL
Вт ►
0401-1-
1ык ZE
C2_NEG
ISET
BRGT
SO GDN
KBR7 » i---- I —----»-
J DNP_ | DNP_ DN₽_
! C505 =г C5 07 Ф C506 ф
3g _L 39 _L 39 _L
IPWR-SW"»-----—-------
EX_PWR_ON
CELL_1 £
CELL_2
HlB_DISB
HIB_EN
EX_PWR ON
CELL4
CELL3
BATT-DETB
CHRG_STATE
CURG_DETB
Ь\|И_4
21
^U-SBOOCOM
IO 2.Б5В
C907 „ -
|0,1mk^
VIN_2 £ £ S 2 О
16
5
CHRG_DET8
-VIN
VDETECT
U920
5187970L09
charger/shunt ic
. „С907 VM OUT
-CI'o.Imk
RF REG R+
C910
^4.7mk
CHRGJDETB
CHRG-STATE
CHRG_SW
EXT_PWR_ON
U400
LM17958LX
518790L20
CHRG_TYP-
Плата подсветки
клавиатуры и дисплея
4DNP 1152
120нГн
R155
I ^2.2mk
1 430
C153
820C154l
150oT
SPI_CLK £
MISO О
MDSI
splcs
RTC_XTAL2
RTC XTAL1
RTC_CLK
VM_VCC
VM_CAP1
VM-CAP2
VMGND
vm_out
VM_REG
RF_REG IN
RF_REG~OUT
IC-TEST
CHRG_DETB
CHRG-STATE
CHRG_SW
DISABLE
EXT_PWR-ON
GND0 -
GND5
TEMP
GND3
§ I
U900
5109879E84
Модуль
питания
D2A_NEG
D2A_POS
M1C_BIAS1
MC_BYP2
MiC_BYP1
MIC_BIAS2
MIC1_OUT
M|C1_NEG
M1C2_DUT
MIC2_NEG
A1JNT
SPK_0UT1
SPKJN1
SPK1P
SPK1M
AUD_REG_IN
AUD_REG_OUT
{& шд-N w
Принципиальная
схема
Электромонтажная схема системной платы
Универсальные сервисные коды для любых моделей телефонов
стандарта GSM
Сервисные коды сети мобильной связи стандарта GSM позволяют активировать или деакти-
вировать отдельные функции и режимы работы мобильного телефона. Некоторые функции (пере-
адресация, блокирование определенных входящих и исходящих звонков, голосовая почта, и т. д.)
обеспечиваются только при соответствующей поддержке оператора мобильной связи. Следует
иметь в виду, что некорректные действия пользователя, использующего на свой страх и риск сер-
висные коды для настройки режимов работы аппарата, могут привести к его блокировке. В связи с
этим, редакция не несет никакой ответственности за возможные негативные последствия, вы-
званные использованием приведенного материала.
Приведем список сокращений и кодов, используемых при описании работы с сервисными кодами:
@ — кнопка передачи (SEND, YES, зеленая/синяя кнопка на телефоне и т.д.)
** — включение услуги и активация (регистрация)
* — активация услуги
# # — выключение услугу и деактивация (отмена)
# — деактивация услуги
* # — проверка состояния услуги на коммутаторе
PW — password (пароль)
Destination Number — номер, на который устанавливается переадресация
Изменение PIN-кода
Изменить PIN: **04*oldPIN*newPIN*newPIN#@
Изменить PIN2: **042*oldPIN2*newPIN2*newPIN2#@
Разблокировать SIM-карту
Разблокировать PIN: **05*PUK*newPIN*newPIN#@
Разблокировать PIN2: **052*PUK2*newPIN2*newPIN2#@
Посмотреть IMEI (серийный номер телефона)
Посмотреть IMEI: *#06#
Переадресация вызова (Вы должны заказать эту услугу у оператора)
Отменить все переадресации: ##002#@
Отменить все условные переадресации: ##004#@
Активировать все условные переадресации: **004*Destination Number#©
Безусловная переадресация (все звонки)
Выключить и деактивировать безусловную переадресацию: ##21 #@
Деактивировать безусловную переадресацию: #21 #@
Включить и активировать безусловную переадресацию: **21‘Destination Number#©
Включить безусловную переадресацию: *21#@
Проверить состояние безусловной переадресации: *#21#@
Переадресация «нет ответа»
в Выключить и деактивировать переадресацию «нет ответа»: ##61#@
Деактивировать переадресацию «нет ответа»: #61#@
Включить и активировать переадресацию «нет ответа»: **61*Destination Number#©
Включить переадресацию «нет ответа»: *61#@
Проверить состояние переадресации «нет ответа»: *#61#@
Переадресация «не доступен»
Выключить и деактивировать переадресацию «не доступен»: ##62#@
Деактивировать переадресацию «не доступен»: #62#@
Включить и активировать переадресацию «не доступен»: **62*DestinationNumber#@
Включить переадресацию «не доступен»: *62#@
Проверить состояние переадресации «недоступен»: *#62#@
Переадресация «занято»
Выключить и деактивировать переадресацию «занято»: ##67#@
Деактивировать переадресацию «занято» #67#@
Включить и активировать переадресацию «занято» **67*DestinationNumber#@
Включить переадресацию «занято»: *67#@
Проверить состояние переадресации «занято» *#67#@
Установка времени звонка до срабатывания переадресации «нет ответа»
Установить время ожидания: **61*DestinationNumber**N#@, где N=5...3O с
Удалить предыдущую установку: ##61 #@ .
Примечание: при установке переадресации по «нет ответа» можно задать время в секундах, которое система дает вам
на поднятие трубки. Если за это время вы не подняли трубку, то входящий звонок будет переадресован.
Запрет вызова (Вы должны заказать эту услугу у оператора)
Изменить пароль для всех запретов (начальный — 0000): **03*330*oldPW*newPW*newPW#@
Запрет всех исходящих звонков
Активировать запрет всех исходящих звонков: **33*PW#@
Деактивировать запрет всех исходящих звонков: #33*PW#@
Проверить состояние запрета всех исходящих звонков: *#33#@
Запрет всех звонков
Активировать запрет всех звонков: **330*PW#@
Деактивировать запрет всех звонков:(#330*Р\Л/#@
Проверить состояние запрета всех звонков: *#330#@
Запрет всех исходящих международных звонков
Активировать запрет всех исходящих международных звонков: **331*PW#@
Деактивировать запрет всех исходящих международных звонков: #331*PW#@
Проверить состояние запрета всех исходящих международных звонков: *#331#@
Запрет всех исходящих звонков
Активировать запрет всех исходящих звонков: **333*PW#@
Деактивировать запрет всех исходящих звонков: #333*PW#@
Проверить состояние запрета всех исходящих звонков: *#333#@
Запрет всех входящих звонков
Активировать запрет всех входящих звонков: **35*PW#@ или **353*PW#@
Деактивировать запрет всех входящих звонков: #35*PW#@ или #353*PW#@
Проверить состояние запрета всех входящих звонков: *#35#@ или *#353#@
Запрет всех входящих звонков при роуминге
Активировать запрет всех входящих звонков при роуминге: **351*PW#@
Деактивировать запрет всех входящих звонков при роуминге: #351*PW#@
Проверить состояние запрета всех входящих звонков при роуминге: *#351#@
Ожидание вызова (Вы должны заказать эту услугу у оператора)
Активировать ожидание вызова: *43#@
Деактивировать ожидание вызова: #43#@
Проверить состояние ожидания вызова: *#43#@
Содержание
Глава 1. Сотовые телефоны LG................................................... 3
Модели: LG В1200/В1300 ..........................................................3
Общие сведения............................................................ 3
Описание основных узлов . .................................................3
Порядок разборки...........................................................9
Типовые неисправности телефонов и способы их устранения...................10
Глава 2. Сотовые телефоны LG....................................................13
Модели: LG G5200/W5200 .........................................................13
Описание основных узлов................................................. 13
Порядок разборки........................................................ 17
Поиск и-устранение неисправностей радиоприемной части ....................21
Поиск и устранение неисправностей радиопередающей части.................. 22
Типовые неисправности телефонов, их диагностика и устранение . . ..........23
Глава 3. Сотовые телефоны Motorola............................................. 26
Модели: Motorola V3688/V3690/V50................................................26
Общие сведения........................................................... 26
Типовые неисправности телефонов и способы их устранения. .................26
Глава 4. Сотовые телефоны Motorola..............................................36
Модели: Motorola V60/V66/V60i/V66i/V70..........................................36
Общие сведения........................................................... 36
Описание основных узлов .. . 36
Разборка телефона.........................................................43
Типовые неисправности телефонов и способы их устранения........ 44
Глава 5. Сотовый телефон Nokia .................................................49
Модель: Nokia 3310..............................................................49
Общие сведения........................................................... 49
Описание основных узлов...................................................49
Типовые неисправности телефона и способы их устранения.................
Глава 6. Сотовые телефоны Nokia..............................................
Модели: Nokia 5110/6110......................................................
Типовые неисправности телефонов и способы их устранения.............
Глава 7. Сотовые телефоны Nokia..............................................
Модель: Nokia 6210...........................................................
Общие сведения. . . ............. ............ ....................
Описание основных узлов................................................
Характерные неисправности телефона и способы их устранения.............
Глава 8. Сотовые телефоны Nokia . ...........................................
Модели: Nokia 6610/7210 ............................................. . . . .
Общие сведения.........................................................
Типовые неисправности телефонов и'способы их устранения. . . .'........
Глава 9. Сотовые телефоны Nokia..............................................
Модель: Nokia 8210...........................................................
Общие сведения........................................ .........
Описание основных узлов....... . . .......................... ........
Типовые неисправности телефона и способы их устранения.................
Глава 10. Сотовые телефоны Samsung............................ °.............
Модели: SGH S-300/V200 ......................................................
Общие сведения........... ......... ... .............. ...
Конструктивные особенности............................... j..............
Типовые неисправности телефонов и способы их устранения................
I
Приложение 1. Схемы сотовых телефонов........................................
«LGW3000»......................................... ,...................
«LG W7000»............................................г................
«Samsung SGH-A100»........................ . ................ .........
«LG 510W».............’................................................
«LG 600» . . ..........................................................
«Motorola С330/С331/С332»..............................................
Приложение 2. Сервисные коды GSM...........................................1
Серия «Ремонт», выпуск 81
ПРАКТИКА РЕМОНТА СОТОВЫХ ТЕЛЕФОНОВ
Приложение к журналу «Ремонт & Сервис»
Ответственный за выпуск
В. Митин
Под общей редакцией
Н. Тюнина, А. Родина
Верстка
А. Иванова
Обложка
Е. Холмский
ООО «СОЛОН-Пресс»
123242, г. Москва, а/я 20
Телефоны:
(095) 254-44-10, 252-36-96, 252-25-21
E-mail: Solon-Avtor@coba.ru,
www.SOLON-Press.ru •
По вопросам приобретения обращаться:
ООО «Альянс-книга»
Тел: (095) 258-91-94, 258-91-95, www.abook.ru
ООО «СОЛОН-Пресс»
127051, г. Москва, М. Сухаревская пл., д. 6, стр. 1 (пом. ТАРП ЦАО)
Формат 60x88/8. Объем 16,5 п. л. Тираж 1000 экз.
ООО «Аделия»
142605, Московская обл., г. Орехово-Зуево,
ул. Красноармейская, д. 1
Заказ №
