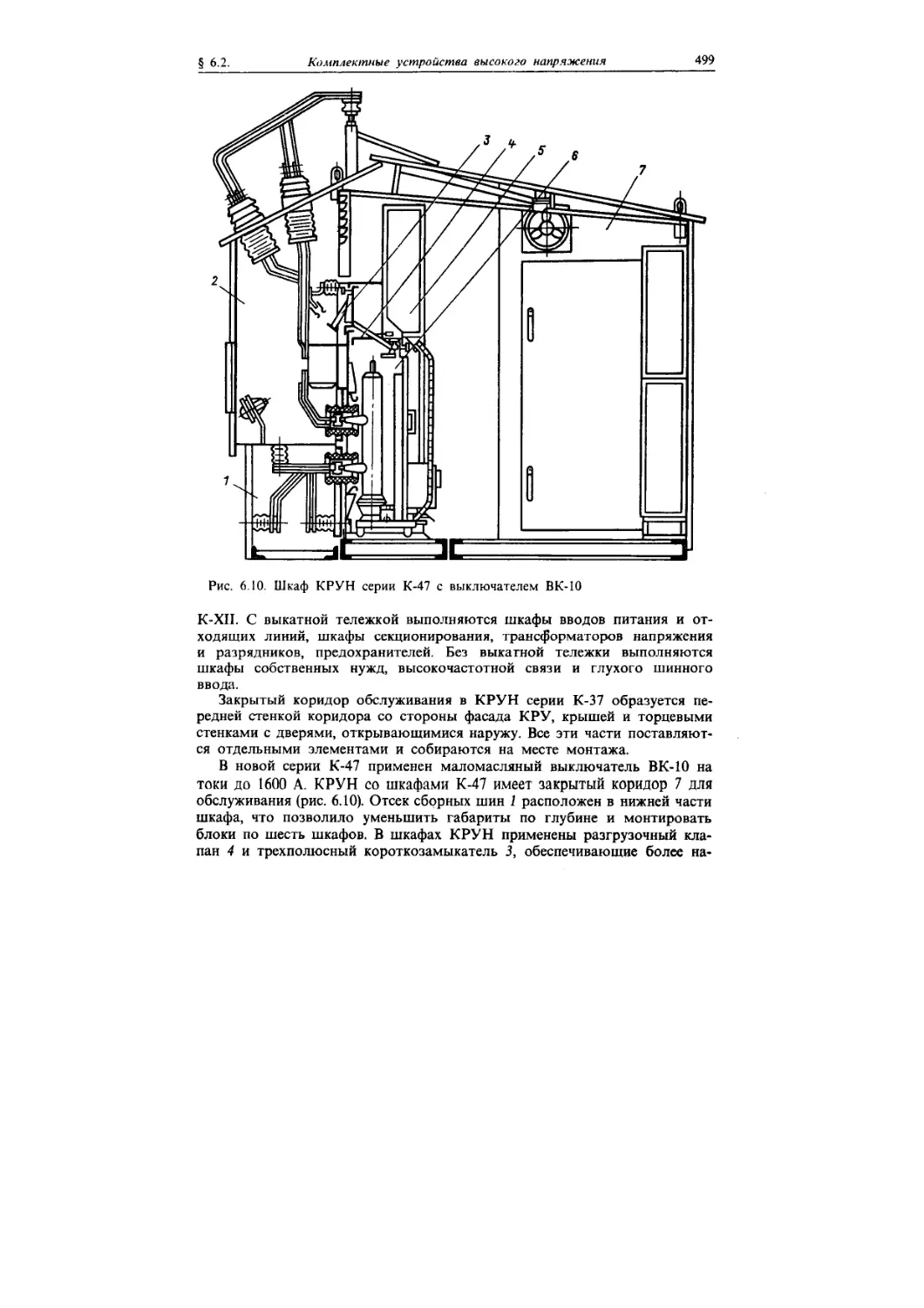

Рис. 6.10. Шкаф КРУН серии К-47 с выключателем ВК-10

К-ХП. С выкаткой тележкой выполняются шкафы вводов питания и от-
ходящих линий, шкафы секционирования, трансформаторов напряжения
и разрядников, предохранителей. Без выкатной тележки выполняются
шкафы собственных нужд, высокочастотной связи и глухого шинного
ввода.

Закрытый коридор обслуживания в КРУН серии К-37 образуется пе-
редней стенкой коридора со стороны фасада КРУ, крышей и торцевыми
стенками с дверями, открывающимися наружу. Все эти части поставляют-
ся отдельными элементами и собираются на месте монтажа.

В новой серии К-47 применен маломасляный выключатель ВК-10 на
токи до 1600 А. КРУН со шкафами К-47 имеет закрытый коридор 7 для
обслуживания (рис. 6.10). Отсек сборных шин 1 расположен в нижней части
шкафа, что позволило уменьшить габариты по глубине и монтировать
блоки по шесть шкафов. В шкафах КРУН применены разгрузочный кла-
пан 4 и трехполюсный короткозамыкатель 3, обеспечивающие более на-
