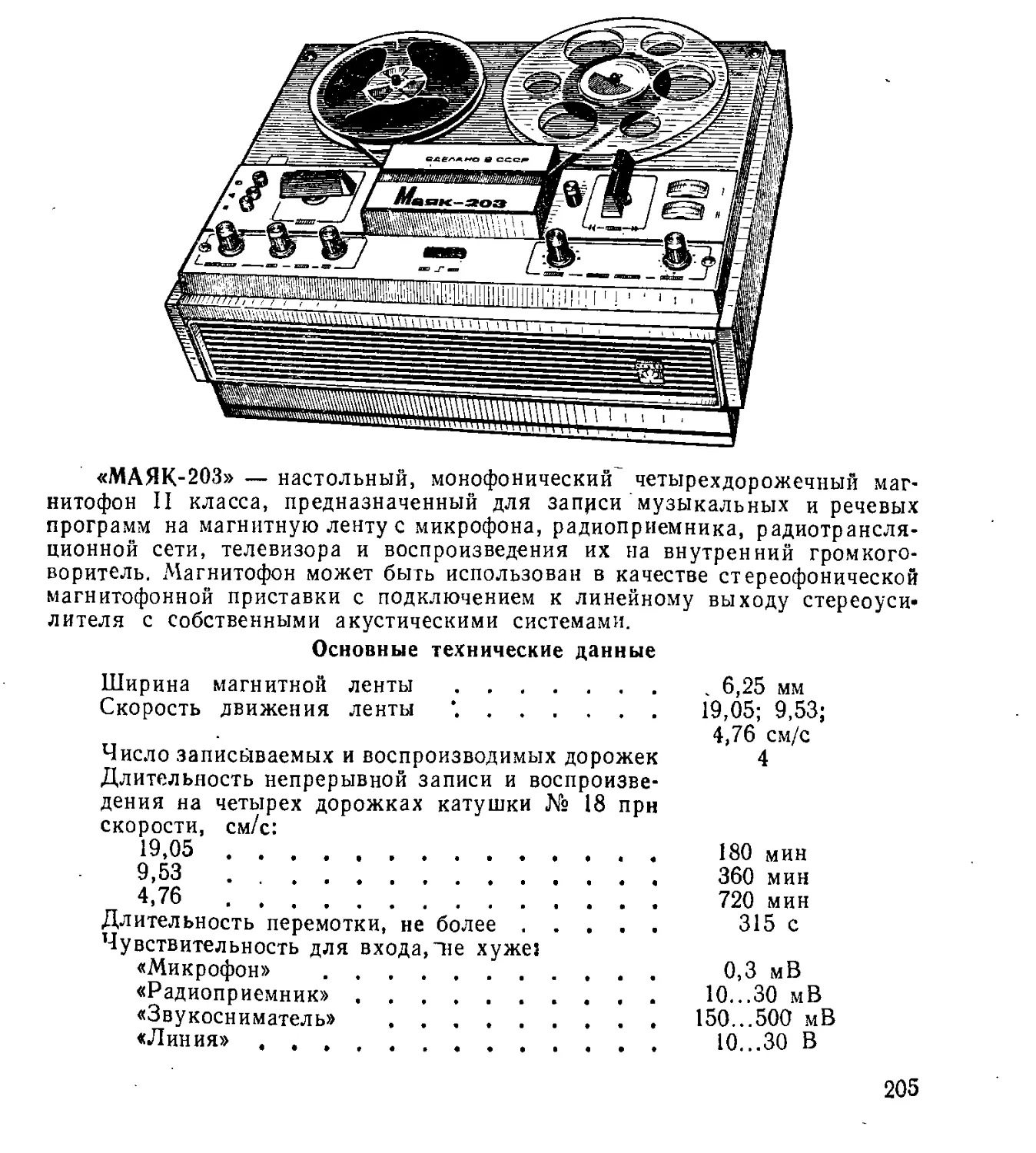

«МАЯК-203» — настольный, монофонический четырехдорожечный маг-
нитофон II класса, предназначенный для запрей музыкальных и речевых
программ на магнитную ленту с микрофона, радиоприемника, радиотрансля-
ционной сети, телевизора и воспроизведения их на внутренний громкого-
воритель. Магнитофон может быть использован в качестве стереофонической
магнитофонной приставки с подключением к линейному выходу стереоуси-
лителя с собственными акустическими системами.
Основные технические данные
Ширина магнитной ленты...........................6,25 мм
Скорость движения ленты ................ 19,05; 9,53;
4,76 см/с
Число записываемых и воспроизводимых дорожек	4
Длительность непрерывной записи и воспроизве-
дения на четырех дорожках катушки № 18 прн
скорости, см/с:
19,05 ......................................... 180	мин
9,53	  360	мин
4,76	  720	мин
Длительность перемотки, не более.................. 315	с
Чувствительность для входа, nie хуже:
«Микрофон» .................................. 0,3 мВ
«Радиоприемник»........................... 10...30 мВ
«Звукосниматель» ......................... 150...500 мВ
«Линия»................................... 10...30 В
205
Полоса воспроизводимых звуковых частот при
скорости, см/с:
19,05 ..................................... 40...18 000 Гц
9,53	................................. 63...12J500 Гц
4,76	................................. 63...6 300 Гц
Относительный уровень шумов, не хуже . . . 44 дБ
Коэффициент нелинейных искажений, не более 4%
Коэффициент детонации при скорости, не бо-
лее, см/с:
19,05	................................0,2%
9,53.......................•.............0,3%
4,76....................................0,5%
Номинальная выходная мощность на акусти-
ческую систему:
внутреннюю.................................2	Вт
внешнюю ................................4	Вт
Максимальная выходная мощность на внешнюю
акустическую систему.......................8	Вт
Диапазон регулировки уровня воспроизведения,
не менее...................................50 дБ
Диапазон регулировки тембра, не менее . . . 15 дБ
Источник питания...........................Сеть 50 Гц на-
пряжением 127,
220 В
Потребляемая мощность, не более . . , . . 65 Вт
Габаритные размеры ........................ 432	X 332 X
X 165 мм
Масса..........................................12,5	кг
Принципиальная схема. Электрическая схема (рис. 78) и конструкция
(рис. 79) магнитофона состоит из схем универсального усилителя, усилителя
мощности, генератора стирания и подмагничивания с индикаторным каскадом
и стабилизированного выпрямителя.
Универсальный усилитель состоит из двух каналов (У1) ^функционально
делится на три части: предварительный линейный усилитель, корректирую-
щий усилитель и электронный фильтр. Построение схем каналов идентично,
поэтому магнитфон может быть использован в качестве стереофонической
магнитофонной приставки. Предварительный усилитель выполнен на мало-
шумящем транзисторе VI по схеме коллекторного повторителя. Корректи-
рующий усилитель построен на микросхеме А1. Необходимая частотная кор-
рекция в области высоких частот осуществляется последовательным резо-
нансным контуром, образованным конденсаторами С5....С7 (для скоростей
4,76; 9,53, 19,05 см/с). Резонансные частоты соответственно равны 6300,
12 500, 18 000 Гц.	• -	(
Необходимый подъем частотной характеристики на этих частотах осу-
ществляется изменением сопротивления резистора, включенного последова-
тельно с контуром (R8, R10, R12 — режим воспроизведения и R9, R11,
R13 — режим записи).
Для коррекции в области низких частот служит цепочка C8R14, которая
используется на всех скоростях в режиме записи. В режиме воспроизведения
коррекция в области низких и средних частот осуществляется цепочками
C9R16 (коррекция низких частот для всех скоростей) и цепочками C9R15
(коррекция средних частот на скорости 4,76 и 9,S3 см/с), а также цепочками
C9R17 (коррекция средних частот на скорости 19,05 см/с).
Все корректирующие цепочки подключаются в цепь. обратной связи,
идущей к инвертирующему входу 4 микросхемы А1. Цепочка 7?22С13, а так-
же конденсатор С14 устраняют самовозбуждение микросхемы. Цепочка
R21R23C12 стабилизирует работу микросхемы благодаря глубокой отрица-
тельной обратной связи по постоянному н переменному токам. Конденсатор
206
a
V1ГТ404Д V3 KT31SB
I
Рис. 78. Принципиальная электрическая схема магнитофона «Маяк-203»:
а —. блок универсального усилителя; б — блок генератора записи; в — блок усилителя
мощности; г — блок делителей входных напряжений; д — блок стабилизатора напряже-
ния; е — блок фильтров
С16 осуществляет коррекцию характеристики при прослушивании в режиме
записи.
Транзистор V2 значительно улучшает фильтрацию переменной состав-
ляющей цепи питания, образуя с резистором R25 и конденсатором электрон-
ный фильтр. Для установки напряжения на линейном выходе в режиме вос-
произведения между каскадами предварительного и корректирующего уси-
лителей включен подстроечный резистор R7. В режиме записи между этими
каскадами включается регулятор уровня записи (RI). Сигнал с выхода каж-
дого из усилителей поступает на переключатель S1, которым можно осущест-
209
вить смешивание стереопрограмм для записи на монофонический магнито-
фон.
'	Генератор высокочастотного подмагничивания и стирания (УЗ) собран
по двухтактной схеме на транзисторах VI и V2 и трансформаторе Т. Частото-
I задающими элементами генератора являются конденсатор С5 и индуктив-
кость, образованная стирающей магнитной головкой. В блок генератора
i	высокочастотного подмагничивания и стирания входят также заграждающие
i	фильтры (L3C3 и L4C4). При работе магнитофона в режиме моиозаписи по-
' следовательно с работающей стирающей головкой включается один из экви-
валентов стирающих головок (L1 или L2) в зависимости от используемой
' дорожкн.
I	С помощью переключателей S1 и S2 (УЗ) осуществляется коммутация
каналов. При включении переключателя S1 на усилитель мощности и оба
1	линейных выхода (Х4) подается сигнал первого канала. При включении
.	переключателя S2 на усилитель мощности и оба линейных выхода подается
. сигнал второго канала. При одновременном включении S1 и S2 сигналы из
каждого канала проходят на соответствующие линейные выходы, а сигнал
второго канала попадает на вход усилителя мощности.
;	Контроль уровня записи осуществляется приборами Р1 и Р2, сигнал
i на которые поступает через эмиттерные повторители (УЗ, V4),
) '	Усилитель мощности (У2) выполнен на пяти транзисторах и одной микро-
схеме. На входе усилителя мощности включена схема раздельного регулиро-
1 вания тембров по низким и высоким частотам (R9, R10 — шасси). Основное
усиление осуществляется микросхемой А1 и транзистором VI. Цепочка
L6C6 обеспечивает устойчивую работу усилителя, а конденсатор С7 устра-
няет высокочастотное возбуждение микросхемы. Делитель R23, R24, R25
служит для установки режима усилителя по постоянному току. Выходной
каскад собран по двухтактной бестрансформаторной схеме и работает в режи-
ме класса В. Весь усилитель мощности охвачен глубокой отрицательной
обратной связью (R2C23).
Схема магнитофона питается стабилизированным напряжением от двух-
полупериодного выпрямителя V5....V8 через регулируемый транзистор VI.
Величина стабилизированного напряжения определяется рабочим напряже-
нием кремниевых стабилитронов V2....V4, включенных в базу транзистора
VI. Пульсирующее напряжение фильтруется конденсатором С/,
Механизм транспортирования магнитной ленты магнитофона «Маяк-203»
по конструкции аналогичен механизму магнитофона «Маяк-202».
Конструкция и детали. Корпус магнитофона фанерован шпоном ценных
пород дерева. Лицевая сторона оформлена декоративной решеткой из ударо-
прочного полистирола. На передней стенке корпуса установлен громкогово-
, ритель. В передней части корпуса вмонтирована откидная ручка. Сверху
магнитофон закрывается крышкой.
1	На лицевой панели магнитофона расположены: ручки регулировки гром-
, кости, тембра, уровня записи; переключатели скорости движения ленты,
включения и выключения сети, рода работы механизма транспортирования
магнитной ленты; кнопки включения магнитофона в режим записи, времен-
ной остановки ленты и йндикатора уровня записи.
На правой боковой стенке корпуса расположены разъемы для подклю-
чения внешней акустической системы, головных телефонов, радиоприемника,
радиотрансляционной сети, микрофонам звукоснимателя, а также стерео-
телефонов.
Схема магнитофона выполнена иа отдельных печатных платах нз фоль-
гированного гетинакса. Расположение узлов и деталей на платах показано
на рис. 80.
В магнитофоне применены: резисторы Rl, R2, R8....R10 (шасси), R7,
RIO, R12 (У1), R22 (У2), R6, R8...R10 (УЗ) — типа СПЗ, Rll, R12 (шасси) —
типа ПЭВ, R13, R14 (шасси), R19, R20, R26 (Уб) — типа МОН, Rll, R13,
х R14, R24...R26 (У2), R1....R3 (У4), R14, R18 (УЗ) — типа МЛТ, остальные-
типа ВС-0,125а; конденсаторы СЗ (шасси) —типа МБГЧ, С5....С9, С16 (УГ),
Ci, СЗ, С4 (У2), С1 (Уб), С1, С2, СИ, С12 (УЗ) — типа К73-9, СП, С13
211

(У1), С6, Cllt. С12 (У2), С2 (Уб), С6, С9 (УЗ) - типа КЮ-78, С14 (У1)>
С7 (У2) — типа КД-1, СЗ...С5 (КЗ) — типа КСО, остальные — типа К50-6-
Краткие данные намоточных узлов. Трансформатор генератора Т: об-
мотка 1—2 — 400 витков, сопротивлением 11,4 Ом; обмотка 3—4, 4—5—
44 витка, сопротивлением 3 Ом; все обмотки намотаны проводом ПЭВ-2
диаметром 0,18 мм. Сердечник трансформатора типа ЧГ-23-8а. Катушка кор-
рекции L; обмотка 1—2 — 350 витков, сопротивлением^ Ом; обмотка 2—3 —
ПО витков, сопротивлением 5 Ом; все обмотки намотаны проводом ПЭВ-2
диаметром 0,09 мм; сердечник катушки из феррита марки М400НН. Экви-
валенты стирающих головок LI, L2—300 витков из провода ПЭВ-2 диаме-
тром 0,09 мм, сопротивлением 17 Ом, индуктивностью 0,85 мГ; сердечник
из феррита марки М400НН. Катушки фильтров L3, L4 — 720 витков из про-
вода ГТЭВ-2 диаметром 0,09 мм, сопротивлением 34 Ом, индуктивностью б мГ;
сердечник из феррита марки М400НН.
Данные силового трансформатора приведены в табл. П4 приложения 1.
