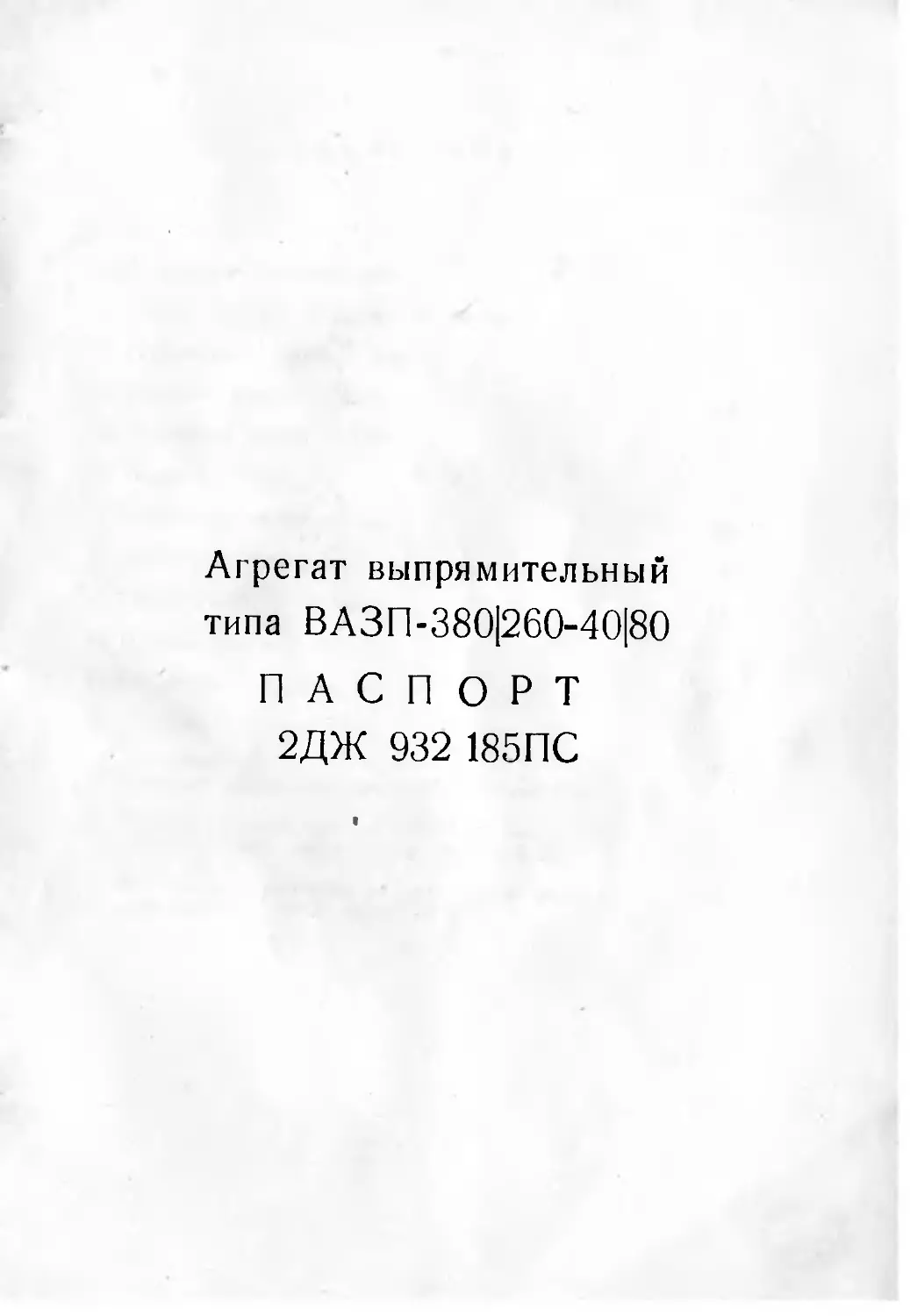

Агрегат выпрямительный
типа ВАЗП-380|260-40[80
ПАСПОРТ
2ДЖ 932 185ПС
СОДЕРЖАНИЕ
Лист
1. Назначение 8
2. Технические характеристики 4
3. Состав агрегата и комплект поставки Б
4. Устройство и принцип работал 7
5. Указание мер безопасности , 13
6. Подготовка агрегата к работе 13
7. Порядок работы Z < 14
8. Техническое обслуживание 14
9. Характерные неисправности н методы их устранения 15
10. Свидетельство о приемке 16
11. Правила хранения 17
12. Гарантийные обязательства 17
13. Сведения о консервации 17
Приложения: 19
1. Основные данные трансформаторных элементов
2. Выписка из инструкции по монтажу и эксплуатации
автоматических выключателей типа АП 50 23
3. Выписка из руководства по эксплуатации реле 24
максимального тока серии РЭВ-570
I. НАЗНАЧЕНИЕ
1.1. Агрегат выпрямительный типа ВАЗП-380/260-40/30-
УХЛ-4 па пол) проводниковых вентилях и тиристорах является
статическим преобразователем трехфазного переменного то-
ка в выпрямленный п предназначен для питания установок
постоянного тока на подстанциях всех категорий.
1.2. Условное обозначение типа агрегата расшифровыва-
ется следующим образом:
Исполнение агрегата
Категория размещения при
эксплуатации по
1ОС1 15150 г.9
Климатическое исполнение
по ГОСТ 15150-09
Выпрямленный ток
Выпрямленное напряжение
Зарядио-подзаря^ный
Агрегат
Выпрямительный
Агрегат имеет два исполнения. Arpjгаты 1 исполнения
поставляются без дросселя фильтра.
Агрегаты 2 исполнения поставляются в комплекте с
дросселями фильтра.
1.3. Агрегат рассчитан для:
а) зарядки кислотных аккумуляторных батарей;
б) параллельной работы с аккумуляторными батареями
па нагрузку;
в) формовки отдельных аккумуляторов.
I 4. Агрегат предназначен для работы в закрытых поме-
щениях в следующих условиях:
а) высоте над уровнем моря до 1000 м;
б) температуре окружающей среды от плюс [ до 40°С;
3
в) относительной влажности воздуха до 80% при плюс
25°С;
г) окружающей среде не взрывоопасной, не пожароопас-
ной, не содержащей значительного количества агрессивных
паров и газов в концентрациях, разрушающих металлы й
изоляцию, не насыщенной водяными парами и токопроводя-
щей пылью;
д) отсутствие резких толчков, ударов и сильной тряски;
е) рабочее положение в пространстве—вертикальное.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Питающая сеть
В зависимости от требований заказчика агрегат может
быть изготовлен для работы в сетях со следующими пара-
метрами:
а) 380 В, частота 50 Гц;
б) 220 В, частота 50 Гц.
2.2. Число фаз — 3. '
Z3. Вел ичииа выпрямленного . и а пряжения в режн м е
стабилизации напряжения плавно регулируется в пределах
*от 220 до 260 В npji нагрузке 80 Айв пределах от 260 до
.380 В при нагрузке 40 А. При этом агрегат автоматически
поддерживает постоянство установленного выпрямленного
напряжения с точностью ±2% при изменении нагрузки от 4
до 40 А в диапазоне напряжений от 260 до 380 В и от 4 до
80 А в диапазоне напряжений от 220 до 260 А при одновре-
менных колебаниях напряжения питающей сети в пределах
10% в зоне изменений напряжения от минус 5 до плюс 10%
от номинального значения.
2.4. Точность стабилизации в режиме формовки отдель-
ных аккумуляторов не нормируется, а выпрямленное напря-
жение регулируется от 2 до 11 В при_щ>мощи специального
регулятора напряжения.
2.5. Внешняя характеристика агрегата при перегрузках
выше 10%—крутопадающая на глубину не менее 50%Uh,
£2.6} Агрегаты допускают длительную работу на холостом
ходу iFпараллельную работу на общую нагрузку. —————
2.7. КПД агрегата не меиее 90/о.
2.8. Коэффициент мощности агрегата не менее 0,86.
2.9. Потребляемая мощность агрегата в режиме 40 А,
380 В не более 20 кВА, а в режиме 80 А, 260 В нс более
27 кВА.
2.10. Коэффициент пульсации выпрямленного напряже-
ния при параллельной работе с аккумуляторной"батареей в
агрегате- 1 исполнения не выше 8%, а в агрердте 1 исполне-
ния не выше 2%Т
3. СОСТАВ АГРЕГАТА И КОМПЛЕКТ ПОСТАВКИ
3.1 . Агрегат представляет собой комплектное выпрями
Тельное устройство и снабжен:
а) зашитой or короткого замыкания па стороне выпрям-
ленного тока,
б) защитой от короткого замыкания на стороне, перемсп-
ного тока;
в) защитой от перенапряжения;
г) защитой от недопустимых перегрузок;
д) измерительными приборами (амперметром и вольт-
метром на стороне выпрямленного тока).
3.2 Комплект поставки указан в табл. 1.
I
Б
Таблица 1
Обозначение техдокументаци и
Наименование основных агоегата
Количе-
стве
составных частей вдзп 380/260- ВАЗП-380/260-
40/80 УХ Л-4-1 40/80-УХЛ-4-2
1. Агрегат 1
2. Паспорт 2ДЖ 932 185 ПС 2ДЖ 932 185 ПС 1
3. Комплект запасных частей, инструмента и принадлежностей со- гласно ведомости ЗИП 2ДЖ932 185 ЗИ 2ДЖ932 185 09 311 1
4. Чертеж габаритный 5. Схема электриче- 2ДЖ 932 185 ГЧ 2ДЖ932 185 09 ГЧ 1
ская принципиальная 2ДЖ 932 185 ЭЗ 2ДЖ 932 185 ЭЗ 1
6. Перечень элементов к схеме электрической принципиальной ОДЖ 354 042 ОДЖ 354 042 1
6
1
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Aiрегат 1 исполнения выполнен в виде металлическо-
го шкафа. На нижней рамс каркаса расположен силовой
трехфазный трансформатор. Ближе к двери расположена па-
нель с клеммами для подключения нагрузки и питающей се-
ти, датчик тока, реле максимального тока. Далее снизу вверх
расположены: блок управления тиристорами, дроссель, раз-
делительный трансформатор, панель переключения режимов
работы агрегата, автоматический выключатель, силовые вы<
прями тельные блоки, панель с лампой внутреннего освеще-
ния.
Обслуживание агрегата одностороннее.
На передней двери расположены: амперметр и вольтметр,
включенные па стороне постоянного тока, автомат для защи-
ты цепей управления, тумблер, регуляторы напряжения. Блок
управления при осмотре и ремонтах можно повернуть на 90е
Агрегат 2 исполнения отличается от агрегата 1-го испол-
нения наличием второго шкафа. Во втором шкафу расположе-
ны четыре дросселя фильтра. Оба шкафа сблочены между со-
бой.
4.2. Габаритные размеры агрегата 1 исполнения приведе-
ны в габаритном чертеже 2ДЖ 932 185ГЧ, а агрегата 2 ис-
полнения в габаритном чертеже 2ДЖ 932 185-09 ГЧ.
4 3 Схема агрегата состоит из следующих узлов:
а) силового трансформатора;
б) выпрямительного моста, который состоит из трех кон-
структивно одинаковых блоков.
Блоки образуют несимметричную трехфазную .мостовую
схему выпрямления;
в) блока управления тиристорами;
г) блока обратной связи по току и по напряжению.
4.4. Принцип работы агрегата основан на свойстве тири-
сторов изменять в широких пределах среднее значение _вы-
ходпого напряжения путем задержки момента открывания
тиристоров по отношению к началу положительной полувол-
ны питающего папряжеТППГ ' ~
Работа схемы агрегата с момента подключения к нему
ни тающей сети происходи г следующим образом:
7
после включения автомата В2 получает питание силовой
трансформатор Трб. Вторичные обмотки этого трансформато-
ра, 4К 211 8 режиме стабилизации напряжения 260—380 В,
41\ £Н в_рсжнмс_ стабилизации напряжения 220—260 В, и
4К—4Н в режиме, формовки аккуму~лятбров питают силовой
.выпрямительный б ток.
Для зашиты тиристоров от перенапряжений, возникаю-
щих при переходных процессах, в схеме использованы RC це-
почки, шунтирующие тиристоры.
После включения автомата В1 получает питание систе-
мна управления тиристорами.
Резисторы R2...R4 и конденсаторы С2. С4 являются
фильтром на входе системы управления тиристорами.
4.5. Система импульсно-фазового управления выполнена
ио так называемому вертикальному принципу и имеет сле-
дующие технические данные:
- - напряжение импульса. В до 20
— максимальный ток импульса, А до 0,5
— ширина импульса, эл. град 18—20
Диапазон регулирования фазы импульсов составляет не
менее 170 градусов.
Рис. 1. Диаграмма напряжения на выходе генератора пилообразного
напряжения.
$
t.b Блок управления тиристорами состоит из трех пане-
лей: 1 апелп питания (ППШ) и двух панелей формирования
(ПФИ1 и ПФИ2) На панели ПФШ расположены каналы
формирования импульсов для фазы А и В; канал формиро-
вания импульсов фазы С расположен на панели ПФИ2. В
случае необходимости панель НФИ2 может быть заменена
панелью ПФИ1. Обратная замена недопустима,
4.7. Панель пптапвя ППШ_вмссте. £ трансформаторами
Тр 1 ...ТрЗ образует стабилизированные источники питания.
Кроме функции источников питания трансформаторы
Тр1...ТрЗ осуществляют синхронизацию по каналам форми-
рования управляющих импульсов с анодным напряжением на
тиристорах силового блока.
4.8. Каждый канал формирования импульсов включает
в себя:
— фазосдвигающее устройство;
— узел сравнения;
— усилитель импульсов.
4.9. Фазосдвигающее устройство построено на базе
генератора пилообразного напряжения с линейноспадающей
«пилой» и состоит из элементов Tl, Cl, Rl, R2, R3.
Диаграмма напряжения на выходе генератора пилооб-
разного напряжения приведена на рис. 1.
Генератор пилообразного напряжения (ПФИ) работает
следучощпм образом:
Транзисторы Т1 управляются синхронизирующим напря-
жением, снимаемым с трансформаторов Тр! .ТрЗ. В тот по-
луперпод, когда к базе транзисторов прикладывается отрица-
тельное напряжение, транзистор открывается и конденсатор
С| заряжается до напряжения, определяемого стабилитро-
ном Ст1 _[10ВД Это неуправляющий (подготовительный) по-
луперпод.
При прохождении синхронизирующего напряжения через
нуль транзистор Т1 закрывается и начинается управляющий
полупериод.
Начиная с момента запирания транзистора, конденсатор
С1 разряжается через последовательно соединенные резисто-
ры R2 и R3. Время разряда подстраивается резистором R3
так, чтобы разряд окончился к началу неуправляющего по-
9
после включения автомата В2 получает питание силовой
трансформатор Трб. Вторичные обмотки этого трансформато-
ра 4К ЛН в режиме стабилизации напряжения 260—380 В,
4К- BjH/KiiM стабилизации напряжения 220—260 В, и
4К—4Н в режиме формовки_аккумуляторов питают силовой
выпрямительный блок.
Для защиты тиристоров от перенапряжений, возникаю
щих при переходных процессах, в схеме использованы RC це-
почки, шунтирующие тиристоры.
После включения автомата В1 получает питание систе-
мна управления тиристорами.
Резисторы R2...R4 и конденсаторы С2...С4 являются
фильтром на входе системы управления тиристорами.
4.5. Система импульсно-фазового управления выполнена
по так называемому вертикальному принципу и имеет сле-
дующие технические данные:
— напряжение импульса, В до 20
— максимальный ток импульса, А до 0,5
— ширина импульса, эл. град 18—20
Диапазон регулирования фазы импульсов составляет не
менее 170 градусов. -j
Рис. 1. Диаграмма напряжения на выходе генератора пилообразного
напряжения.
8
4.6. Блок управления тиристорами состоит из трех пане-
.icfi: панели питания (ППШ) и двух панелей формирования
'ПФИ1 п ПФИ2) На панели ПФИ1 расположены каналы
формирования импульсов дтя фазы А и В; канал формиро-
вания импульсов фазы С расположен на панели ПФИ2. В
случае необходимости панель Г1ФИ2 может быть заменена
панелью ПФИ1. Обратная замена недопустима.
4.7. Панель питания ППШ вместе с трансформаторами
Гр 1 ...ТрЗ образует стабилизированные источники питания.
Кроме функции источников питания трансформаторы
ТрП.Л’рЗ осуществляют синхронизацию по каналам форми-
рованья управляющих импульсов с анодным напряжением на
тиристорах силового блока.
4.8 Каждый канал формирования импульсов включает
в себя:
— фазосдвигающее устройство;
— узел сравнения;
— усилитель импульсов.
4.9. Фазосдвигающее устройство построено па базе
генератора пилообразного напряжения с линейноспадающей
«пилой» и состоит из элементов Tl, Cl, Rl, R2, R3.
Диаграмма напряжения на выходе генератора пилооб-
разного напряжения приведена на рис. 1.
Г енератор пил о о бразного нал р яжен и я (ПФИ) ра бота ет
слсдующнм образом:
транзисторы Т1 управляются синхронизирующим напря-
жением, снимаемым с трансформаторов Тр1...ТрЗ. В тот по-
лупериод, когда к базе транзисторов прикладывается отрица-
тельное напряжение, транзистор открывается и конденсатор
CI заряжается до напряжения, определяемого стабилитро-
ном Ст1 _£10ВД Это неуправляющий (подготовительный) по-
лупериод.
При прохождении синхронизирующего напряжения через
нуль транзистор Т1 закрывается и начинается управляющий
полупериод.
Начиная с момента запирания транзистора, конденсатор
С1 разряжается через последовательно соединенные резисто-
ры R2 и R3. Время разряда подстраивается резистором R3
так, чтобы разряд окончился к началу неуправляющего по-
9
Лупсрпода. Гакпм образом, время разряда конденсатора
длится около половины перпоча опрг ц-ляя о.м самым дна
назип р<ч\.i нрова и п я \fi.i направления.
Для uno, чгооы up-niece разряда происходил по линей-
ному законе, используется начальный участок экспоненты
(примерно 10 В), при этом разряд происходит под воздейст-
вием напряжения, снимаемого со стабилитрона Ст2 (33В).
Линейно убывающее от 10 В до пуля (в у прав тяюшнй полу-
период) напряженно па конденсатора С1 используется при
р е гу л и ров a 11 и н фа 3 ы у прав ляющих импульс о в.
4.10. Управляющий сшнал, поступающий на точки 81, 49__
сравнивается с напряжением па конденсаторе С1. Узел срав--"
пения выполнен на базе ждущего блокинг-генератора, состо-
ящего из транзистора Т2 п трансформатора Тр1.
Работа узла сравнения заключается в том, что в неуправ-
ляющий полупернод напряжение на конденсаторе С1 (ПФИ)
превышает напряжение управления в точках 81—49 в ре
зультате чего к базе Т2 приложено положительное напряже-
ние и транзистор закрыт; импульс отсутствует. В управляю-
щий полупериод B-Момент равенства пилообразного и управ-
ляющее; напряжений, запускается блокинг-генератор и фор-
мируется импульс.
На рис. 1 сплошной утолщенной линией показано напря-
женно иа конденсаторе Cl (Uy=0). В момент генерации им-
пульса (точка «т») в базовой обмотке трансформатора бло-
кнпг-генсратора наводится ЭДС, которая подзаряжает кон-
денсатор С1 па напряжение AU (пунктирная линия). Благо-
даря этому блокниг-геНсратор в управляющий полупернод
генерирует один импульс.
4 11. Усилитель импульсов выполнен на транзисторе ТЗ
и предназначен для усиления импульсов i оперируемых бло-
кппг-гснсратором
Транзистор ТЗ усилителя импульсов нормально закрыт
отрицательным падением напряжения на диоде Д5. В момент
открытия транзистора Т2 открывается транзистор ТЗ и выда-
ется импудьс управления. , |
4.12. Нагрузкой уснлптелей_пмпульсов._являются_._ ввод-
ные устройства (импульсные трансформаторы), включенные
в п.ёшДколлектора транзистора ТЗ и расположенные в сор-
ных тиристорных блоках.
10
4.13. Блоки обратной связи по току и по напряжению рас-
положены па панелях № 1 и № 2.
В схеме агрегата предусмотрено два датчика сигналов:
датчики напряжения _ п_ тока. 1
Датчиком обратной связи по напряжению служнт делд-
тель, состоящий из резисторов R8, R1L RH\ включенных__на Д
выход агрегата.
* Величина, обратной связи но напряжению в режиме 220
—260 В выставляется резистором R10. При работе в режиме
~2'б0— 380Т> обратная связь корректируется резистором RO-y
‘В^дичина"общиной связи по напряжению в режимах 220,—
~2(>0 В и 260 380 В пос тоянна благодаря тому, что в режиме
220- 200 В резистор R9 закорачивается щдщключа гелем В%7)у
Рсгу iHiopoM напряжение является резистор R13. _~
Регулятор R11 ограничивает максимальную обратную 1
L связь по напряжению. । __т
>= ГТри замыканий 'пли размыкании клемм 59_ 60 напря-
жение на выходе меняется скачком на 5%Пн. Резистор R12
служит для изменения величины этого скачка.
Датчиком обратной связи по току является дроссель на-
сыщения Др2.
Разность напряжений, снимаемых с трансформатора Тр7
п вторичных обмоток Цр2 подается на выпрямительный мост
Д9...Д12.
Схемы датчиков тока п напряжения настроены так, что
сигнал с датчика напряжения в рабочем диапазон токов на-
грузки (до 90 Л в режиме 220—260 В и до 50 А _ в режиме
260...380 В) больше, чем сигнал с датчика тока и агрегат ра-
ботщд:_ащк__ащбщгщзатор напряжения.
При токах больших 1,1 In, сигнал с _ датчика становится
больше сигнала датчика напряжения. Магнитный усилитель
MY начинает реагировать на сигнал датчика тока, агрегат
раб ответ как стабилизатор тока_п напряжен и е на в ыход е
резко падает на глубину не менее 50% от установленной ра-
нее—ведщгшш, 1
При дальнейшем снижении сопротивления нагрузки ера-
багывает защита от перегрузок (реле максимального тока Р)
п агрегат отключается от е< гп. Реле максимального тока воз-
teiiciByei па катушку дистанционного расцепителя н имеет
фиксатор с ручным возвратом. ~г --------------------------
Уставка отсечек производится резистором R14 в режим*
220 —260 В и резистором R17 в режиме 260—380 В.
Уставки отсечек настраиваются па предприятии при на
ладке агрегата и в процессе эксплуатации не меняются.
Напряжение управления фильтруется фильтром, состоя
Щпм из резистора R23 и конденсатора С13, и прикладывает-
ся в точках 19 и 81 к узлу сравнения системы управления
тнрнсторамГГ
Датчик напряжения работает следующим образом: если
напряжение па выходе по каким-либо причинам стремится
вырасти, то напряжение обратной связи, подаваемое на мост
сравнения, состоящий из резисторов R20, R21 и стабилитро-
нов Ст5, Стб также возрастает и, следовательно, напряжение
на выходе моста увеличивается. Это приводит к увеличению
тока размагничивания через обмотку 7Н—7К магнитногс
усилителя МУ, в результате чего уменьшается напряжением
иа выходе выпрямительного моста Д13...Д16, т. е. положи-
тельное напряжение в точках 49 и 81 узла сравнения,систе
мы управлеп и я iupi i стцр а м н.~ снижается.
При этом транзистор Т2 БФИ откроется позднее, увели
чпв тем самым угол регулирования и напряжение иа выходи
агрегата восстановится.
При уменьшении напряжения на выходе агрегата схема
срабатывает в обратном порядке.
Конденсат ор С9 сглаживает пульсации па входе моста
сравнения. Конденсатор С12 шунтирует регулятор напряжеч
пня в момент запуска агрегата, благодаря чему напряжений,
на выходе агрегата при случайном отключении сети остается
па заданном ранее уровне, если напряжение восстановится
вновь.
При увеличении тока нагрузки свыше 1,Пн сигнал от дат
чпка тока Др2 растет настолько, что напряжение на ре.зисто
ре R14 (в р(жнме 220—260 В) или R17 (в режиме 260—•
’80 В) становится достаточным для изменения полярностц
напряжения на выходе моста сравнения, состоящего из рези
сторов R18, R19 и стабилитронов СтЗ, Ст4. При этом открыч
кается транзистор Т, через который с помощью обмотки 2Н—»
2К происходит размагничивание магнитного усилителя МУ
Конденсаторы СЮ, СП обеспечивают возможность вклю-
чения агрегата на нагрузку, соответствующую отсечки до
12
50% Uh. Они одновременно позволяют давать наброс на-
грузки с холостого хода до номинальной величины. Указан-
ный эффект основан на том, что в момент включения агрегата
па нагрузку датчик тока выдает сигнал (или прирост сигна-
ла при пабросс нагрузки). При этом конденсаторы СЮ, СП
заряжаются через переход эмиттер-база транзистора Т и аг-
регат кратковременно на время заряда конденсаторов пере-
ходит в режим отсечки. После заряда конденсаторов до уров-
ня опорного напряжения стабилитронов СтЗ, Ст4 агрегат
вновь стабилизирует напряжение на ранее заданном уровне.
В случае, если нагрузка превышает номинальную, агрегат ос-
тается в режиме отсечки.
Тумблер В5 служит для исключения ложных сигналов в
схему сигнализации и включается и озключается одновре-"
менно с автоматом В2.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Обслуживание агрегата должно производиться со-
гласно следующим правилам:
а) без заземления корпуса агрегат не включать;
б) чистка, ремонт и переключение переключателей долж-
ны производиться только при отключенном агрегате;
в) во время работы дверца агрегата должна быть закры-
та.
6. ПОДГОТОВКА АГРЕГАТА К РАБОТЕ
6.1. Прежде чем производить установку, необходимо тща-
тельно осмотреть детали и монтаж агрегата.
6.2. Особое внимание следует уделить проверке прочно-
сти крепления и паек соединительных шин и проводников.
6.3. Основным условием при установке агрегата являет -
ся требование сокращения длины проводов липни постоянно-
го тока, потер и напряжения в которых не должны превышать
1,5В ...при номинальном токе нагрузки,
6.4. В целях благоприятных условий охлаждения агрегат
должен быть расположен не ближе чем 1 м от приборов
отопления.
6.5. Провода переменного тока подключаются к клем-
мам с маркировкой «сеть», которые расположены па Сизовой
панели агрегата.
13
Aypei ат рабогас г нормально только при правом »р;пие-
нип фаз.
6.6. Провода постоянного тока подключаются согласно
полюсностп к зажимам ( + ) и (- ), расположенным на сило-
вой панели.
7. ПОРЯДОК РАБОТЫ
7.1 Включение агрегата производится в следующей
последовательности:
а) переключите тумблер В5 в положение «включено»;
б) переключите переключатели ВЗ и В4 в требуемый ре-
жим 'i. соответствии с шильдиками;
в) поверните регулятор напряжения до упора против ча-
совой стрелки,
г) включите автоматические выключатели В1 и В2;
д) выставьте регулятором напряжения требуемую вели-
чину выходного напряжения:
с) при отключении агрегата поставьте тумблер В5 в по-
ложение «отключено», если необходима сигнализация состо-
яния выключателя В2. При отсутствии указанной сигнали-
зации дтя отключения достаточно отключить автомат В2.
Примечание. При установке переключателя В4 в поло-
жение 111 напряжение на выходе в режи-
мах I или II регулируется регулятором____с
шильдиком «ручное регулирование». .Стд-
бнлизацпи напряжения при этом нет.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8 1. Не реже одного раза в год необходимо производить
тшательпос удаление пыли с катушек, магнитопроводов,
стяжных уголков и папелен.
11<лле удаления выли необходимо проверить затяжку га-
рь на панелях.
8 2. Jкатания по эксплуатации основных комплектую-
щих эшменгов агрегата приведены в приложениях 2, 3, 4,
14
I
9. ХАРАКТЕРНЫЕ Hl ИСПРАВНОЕ I И И МЕ1ОДЫ
их устращ лия
Наименование неисправ пости, внешнее прояв- ление и дополнительные признаки Вероятная причина 1 Метод устранения 1
I. Напряжение на вы- ходе максимально и нс регулируется Обрыв резистора R8, R9, R10 или регулятора напряжения R13. Воз- можен обрыв стабилит- ронов Ст5 и Стб пли обрыв п цепи обмотки 7Н 71< магнитного уси- лителя Найти элемент неисправный и заменить его.
2. Напряжение иа вы- ходе минимально и ие регулируется Пробит пли закорочен транзистор Т или обрыв диодов моста Д13...Д16, пробиты конденсаторы С1 или С13, обрыв ста- билитронов Ст1, Ст2 в системе управления; сго- рел предохранитель Пр1.
3. Работают ие все в штили силового моста. Напряжение па выпря- мительный мост пода- стся Обрыв вентиля или тиристора. Неисправна цепь зажигания тири- сторов. Найти неисправный вентиль пли тиристор н заменить сгц Восстано- нпть нарушенную цепь.
4. Перегорают диоды в цепи унранлення тирп сторамп 5. Нет отсечки по току. 11робпт переход меж- ду j правляющим элект- родом и плюсом тири- стора или закорочены провода указанной це- пи Пробит мост Д9... ’1.12, обрыв резисторов R14, R17, стабилитро- нов СтЗ, Ст4 пли тран- | зпетора Т. Заменить та б л еточ 11 ы п тиристор, устранить за- коротку. Найти неисправный элемент в заменить его.
15
io СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Агрегат типа ВЛ311-380/260-40/80 J
Заводской помер ______ соответствует техип
чсскпм условиям ТУ 16 529.924-75 и признан годным для
эксплуатации. 1
Дата выпуска
Начальник ВТК
Начальник испитательной
станции
1b
11. ПРАВИЛА ХРАНЕНИЯ
11.1 . Aipeiaibi должны храниться в сухих проветривае-
мых помещениях при температуре окружающей среды от
плюс 1 до 40°С и относительной влажности не более 80%
(группа «Л» ГОСТ 15150-69).
11.2 Агрегаты, не введенные в эксплуатацию, а также
хранящиеся в упаковке предприятия изготовителя, должны
быть вскрыты и тщательно осмотрены сразу же по прибытии
и повторно— не реже двух раз в год.
12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
12.1. Агрегаты должны быть приняты техническим конт-
ролем предприятия-изготовителя.
12.2. Предприятие-изготовитель гарантирует соответст-
вие агрегатов требованиям технических условий при соблю-
дении потребителем условий эксплуатации, транспортирова-
ния и храпения, установленных техническими условиями.
12.3. Срок гарантии устанавливается 2 года со дня пуска
. агрегата в эксплуатацию, по ис более 2,5 лет со дня отгрузки
агрегата с предприятия-изготовителя.
12.4. Показатели надежности агрегата гарантируются
предприятием-изготовителем при условии соблюдения требо-
ваний, оговоренных в паспорте и составляют:
а) наработка на отказ не менее 4000 ч;
б) ресурс- 20000 ч.;
в) срок службы 10 лет.
13. СВЕДЕНИЯ О КОНСЕРВАЦИИ
13.1. Консервация агрегатов рассчитана па 24 месяца
транспор шроваппя и хранения. Но истечении этого срока аг-
регаты должны быть подвергнуты переконсервации.
13.2. Переконсервации подвергаются все детали ранее
законсервированные.
13.3. При расконсервации необходимо стереть чистой су-
хой тряпкой пыль и загрязненную консервирующую смазку
СО всех частей агрегата.
17
11.1. При консервации использовать следующие маге,ри-
алы:
а) бензин марки Б-70 ГОСТ 1012-54 (для очистки дета-
лей or зя|рязпеипя);
б) мшкую сухую ветошь без ворса;
в) смазку пластичную марки ПЕК ГОСТ 19537-71
Разрешается применение других смазок, гарантирующих
срок консервации по менее 24 месяцев.
13.5. Консервацию производить в помещении при темпе-
ратуре не ниже 15 С и относительной влажности воздуха по
выше 7С?% •
Агрегаты, подлежащие консервации должны иметь тсм-
шратуру окружающей срсцы. Резкие колебания температу-
ры при консервации нс допускаются, так как это может вы-
звать конденсацию влаги па консервируемой поверхности.
13.6. Последующую переконсервацию агрегатов, не вве-
денных в эксплуатацию, производить чецез каждые 24 меся-
ца храпения.
Приложение 1
\
ОСНОВНЫЕ ДАННЫЕ ТРАНСФОРМАТОРНЫХ
\ ЭЛЕМЕНТОВ
1. Трансформатор силовой Трб (6ДЖ 170 091)
Магнптопровод собран из электротехнической стали 3413.
Сечение магнитопровода 53,2 см2
Трансформатор имеет три катушки, каждая из которых
состоит из 4 обмоток.
Обозначе- ние обмо- ток Напряжение сети, частота
380 В, 50 Гц 220 В, 50 Гц
1Н-1К 122 витка ПСДК 3,15x7,1 70 витков ПСДК 3,35 х 11,2
2Н—2К 67 витков 1 \ ПСДК 3,35x9 . 67 витков ПСДК 3,35x9
ЗН—ЗК 32 витка ПСДК 3,15x7,1 32 витка ПСДК\3,15х7,1
4Н—4К 4 витка ПСДК 3,35x9 4 витка ПСДК 3,35 х^
19
2. ТРАНСФОРМАТОР Тр7
(6ДЖ 170 080)
Магнитапровод собран из электротехнической стали мар-
ки 3413.
Тип сердечника ШЛ-20х40, сечение магнитопровода 8см2.
Трансформатор имеет одну катушку, которая состоит пз
3 обмоток.
Обозначе- ние об- моток ' Напряжение сети, частота
380 1\ 50 Гц 220 В, 50 Гц
111 1К \ 1480 витков 860 витков
ПЭВ-2 0 0,25 ПЭВ-2 0 0,33
2Н 2К 140 витков 110 витков
ПЭВ-2 0 0,33 ’ ПЭВ-2 0 0,33
311 зк 810 витков 860 витков
ПЭФ 2 0 0,25 \ ПЭВ-2 0 0,33
3. ТРАНСФОРМАТОРЫ Тр8, Тр9, ТрЮ (6ДЖ 172 040) \
Магннтопровод собран из электротехнической стали
марки 3413.
Сечение магнптопровода 1,2 см2.
Трансформатор имеет одну катушку, которая имеет две
обмотки. \
Обозначение выводов Марка провода Число витков
Н1-К1 ПЭВ-2 0 0,25 100
Н2—1<2 ПЭВ-2 0 0,25 100
20
4. ТРАНСФОРМАТОР Тр! (ПФИ)
(6ДЖ 172 022-03)
Магннтопровод собран из электротехнической стала
марки' .Э-330.
Тип пластины Ш-7, сечение магнитопровода 0,98 см2.
Трансформатор имеет одну катушку, которая имеет две
обмотки: 1
V— Обозначение выводов Марка провода Число витков
hi— Ki ПЭТВ 0 0,15 370
Н2— К2 ПЭТВ 0 0,15 250
5. ТРАНСФОРМАТОРЫ Тр1, Тр2, ТрЗ
(6ДЯ^ 170 082)
Магнитопровод ленточ'цып из электротехнической стали
марки 3413.
Типа ШЛх40, сечение мапщтопровода 8 см2.
Трансформатор имеет одну катушку, которая имеет три
обмотки: • \
есть 380 В, 50 \ц
Обозначение выводов А1арка провода Число витков
Hi-Ki ПЭВ-2 0 0,33 \ 1450
J42—К2 ПЭВ-2 0 0,33 \ 70
НЗ—КЗ ПЭВ-2 0 0,2 \ 314
сеть 220 В, 50 Гц
Н1-К1 ПЭВ-2 0 0,41 bos'4.
Н2—К2 ПЭВ-2 0 0,33 70 \
НЗ- КЗ ПЭВ-2 0 0,33 314
24
6. ДРОССЕЛЬ Др1
(6ДЖ 271 059)
Магнптопровод собран из электротехнической стали
марки 3413.
Сечение чагиитопровода 60 х 50.
Провод катушки ПСД 4x6,7, два провода в параллель.
Число витков катушки -39.
/. ДРОССЕЛЬ НАСЫЩЕНИЯ Др2
(6ДЖ 271 117)
Магнптопровод собран нз электротехнической стали
марки 3413.
Сечение мапштд'провода (16x20) х 2.
Дроссель имеет дв\ катушки, каждая из которых состо-
ит из 2 обмоток: \
Обозначение обмоток Марка Провода Число витков
1II 1 к ПЭВ-2 0 O.'S 3200
211—2К ПЭВ-2 0 0.2 4 100
Дроссель имеет короткозамкнутый в\ток 0,2x25 и об-
мотку управления ЗН - ЗК, состоящую из *3 витков, намотан-
ных проводом ПСД 2,8x7,1.
22
Приложение 3
ВЫПИСКА
из инструкции но монтажу и эксплуатации
автоматических выключателей типа АП 50
Автомат рассчитан для работы без ремонта и смены ка-
ких-либо частей.
Износившийся автомат должен заменяться новым. .
При нормальных условиях эксплуатации необходимо
производить осмотр автомата один раз в год. Независимо от
этого осмотр надо производить после каждого отключения
тока короткого замыкания.
23
Приложение 4
ВЫПИСКА
из руководства ио эксплуатации рсл»
максимального тока серии РЭВ 570
Уход
В условиях эксплуатации необходимо производить пери-
одические осмотры реле для устранения могущих возникнуть
неполадок, вызывающих нарушения работы и калибровки
реле.
При осмотре проверяется:
а) правильность положения указателя уставок;
б) отсутствие заедания подвижных частей;
в) состояние пружин, пружинных шайб, шплинта и кон-
тактов;
г) надежность затяжки винтовых соединений.
Если контакты обгорели или на их поверхности образо-
вались застывшие капельки металла, то поверхность контак-
тов необходимо слегка зачистить бархатным напильником,
сохраняя конфигурацию контактов.
Зачищать контакты наждачным полотном нельзя.
24
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изм. 1 Номера листов (страниц' Всего листов (стр.) в докум. № докум. Входящий № со- проводительного докум. и дата дз о S3 с о к Дата
изме- нен- ных заме- нен- ных но- вых изъя- тых
ВНИМАНИЕ!
В данном агрегате вместо г
установлены тиристоры
мстооов Т2-32С*-7«113~У»
)-7-112-У2.
ВИВШИЕ!
Диоды КДЮ5Б и Д226Б взаимозаменяемы.
25
