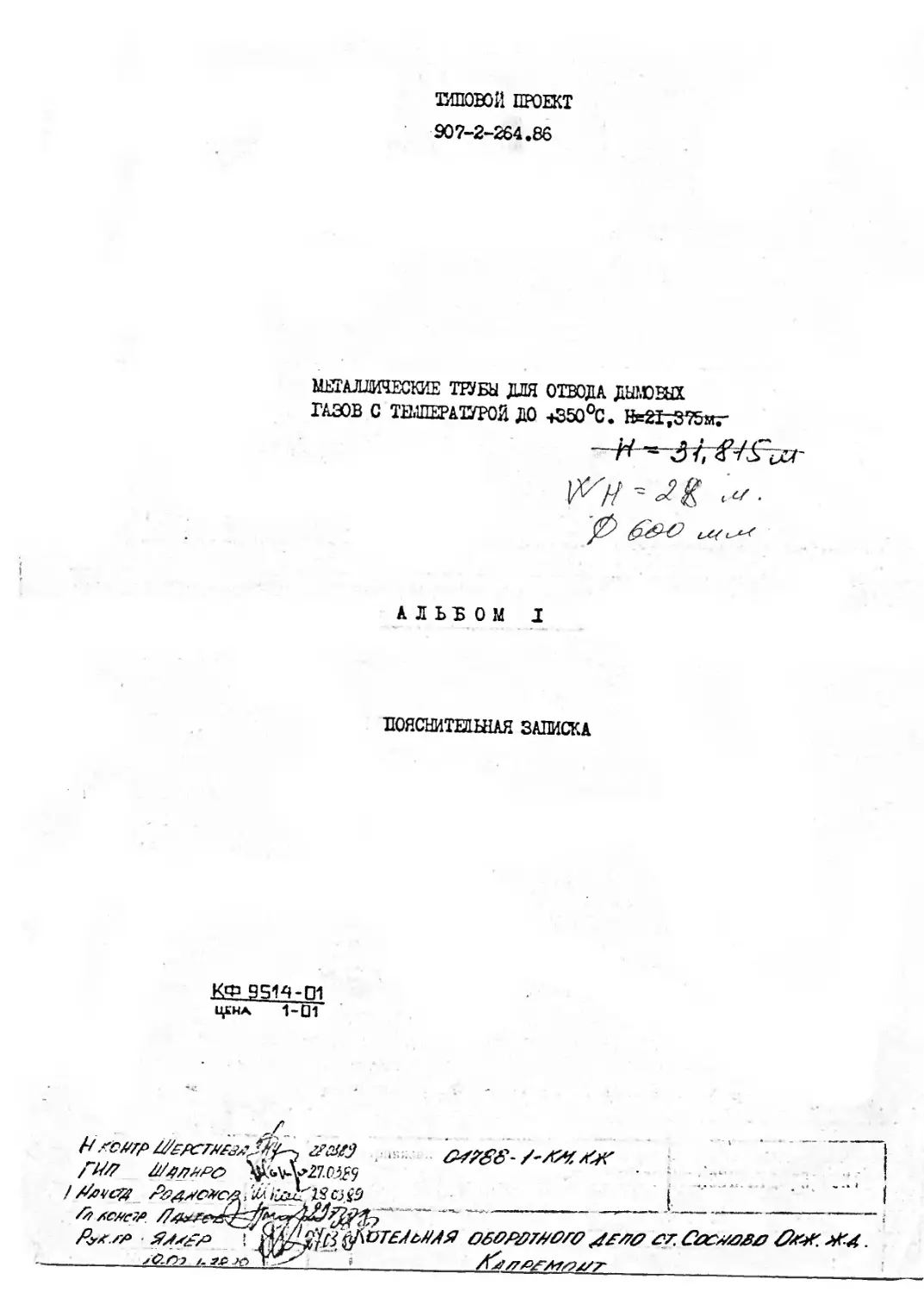

ТИПОВОЙ ПРОЕКТ
907-2-264.86
МЕТАЛЛИЧЕСКИЕ ТРУБЫ ДЛЯ ОТВОДА ДЫМОВЫХ
ГАЗОВ С ТЕМПЕРАТУРОЙ ДО ч350°С. Н=21тЗ?5мг
-~Н-=^Згг^^та-
АЛЬБОМ I
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
КФ 9514-01
цена 1-D1
L/.rowp 0^73
/~107 0/00//Р0 ^'bVA^ZP.^
0?/<cwc7fi /faxPe*
________/.^ .ю
?060P0700S0£00 07С0С0&Я0
ТИПОВОЙ ПРОЕКТ
907-2-264.86
КФ ss<4-of
МЕТАЛЛИЧЕСКИЕ ТРУБИ ДЛЯ ОТВОДА ДЦМОБЫХ ГАЗОВ
С ТЕМПЕРАТУРОЙ ДО +350° С. Н-21,075* 34,845и
АЛЬБОМ I
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Разработан Утвержден
Государственным проектным и научно-исследовательским институтом "Укрниипроект- стальконструкция* Главным управлением проектирова- ния Госстроя СССР протокол Р'61 от 3 ноября 1986 г.
Главный инженер
В.Н.Горцеев
Главный инженер проект
• В.Л.£1арубин
Рабочая докумен-
тация введена в
действие институ-
том Укрниипроект-
стальконструкция,
приказ > 75 от 9
декабря 1986 г-
Государственным проектным
институтом "Горьковский
Сантехпроект"
Главный инженер
Главный инженер проекта
Г, И. Фалалеев
Т.Г.Т^сева
&jro^7/> /7уу7&g&Z ~
Руу/Т>
a.tSS5
ОБОРОТНОГО ДЕПО СТ.Соеново
i /Г/М/>£л?су/г
2
nJ Л'Ф SSf4-Of СОДЕРЖАНИЕ АЛЬБОМА £ Наименование Стр. п п I 2 3 Ч I Общие данные 4 I.I Основание для разработки проекта 1.2. Область применения 1.3. Назначение сооружения и технологическое оборудование 2 Конструкции металлические ? 2.1. Конструктивные решения 2.2. Нагрузки и основные расчетные положения 9 2.3. Материал конструкций о , II 2.4. Соединения элементов 12 2.5. Изготовление и монтаж Л р 13 2.6. Антикоррозионная защита 3 Конструкции железобетонные 3.1. Общая часть ш >
- т м i i s co
Поди, и дате 3.2. Конструктивная часть 1 г /5
• Привязан 03/^^- S t
fa. Гр 7»
u О С £ а* т X
Ин.
ТП 907-2-т 86 пз Стр.
Колировал Формат А4
ЦИ7П 51 10114
3
АлА уГ0 УЗ^-гу
I 2 3 •
- » - ..< 3.3. Маркировка фундаментов 3.4. Рекомендации по производству работ П t д 4- Грр^пппратпания————— ' । g 4 «1т Общая частв-—————— —————-г 19 4.2. Сво^отохпичоекие решения 4.3. Электротехнические решения 19 5s Укезання-пе-привяэке — ,. . ’ о ij 6. Обслуживание и эксплуатация 14 Сравнение- техн г. ко-э кс номичесгдг г^-.-гъза-— толей р&^рьбетинногонрбскта с кона- (Мигелями проекта-аналога. z - - —
1 Поди. И д*т*' к Мм. ми*. Nij *
1
к Еч '! J
•i ч о с 2 5 X 4^
Ин*. |
. та 907-2^267-86 из Стр.
Иосифом* Формат Д4 / иитп М 1П11Д
, K<f> M-Of
I. ОБЩИЕ ДАННЫЕ
I.I. Основание для разработки проекта
Корректировка типового проекта 907-2-221 "Металлические
трубы для отвода дымовых газов с температурой до +350оС" выпол-
нена по плану типового проектирования Госстроя СССР на 1986 год
п. 8.3.5 на основании задания на проектирование, утвервденного
начальником Главстройпроекта Госстроя СССР тов.Соболевым П.В.
15.04.1986 года.
В соответствии с заданием в настоящем проекте разработаны
трубы, типоразмеры которых приведены в таблице I.
Типоразмеры труб
Таблица I
Диаметр ___Высота^трубы*. м___________________
-*ЙЫ?5 “ *Н=31,815 ~
“ ~1 2 ” ’ ~ ~3 4
1
—490-----------------------------------(------------— L
—§09-----------------------------------1---------------
|В**м. ина. №[ 1 _ /•
Zz/riC’/wz Пркаяаан k 0^ Хм, ХХГ
Л//7 Я
/Ьдюлсц
/7> с,щ
Рул г о *
Ина. Н?
TH 907-2- 26Y.66
[Ина. Нгиодл.| Пояснительная записка « Стадиа Лист Листов
УКРНЖ ICK Кио ее гЦСО, . Р I
АС Ехиле’вск !* Укрнкипроектсталь конструкция
лЗ-1 Лепендин
ЗТ Латынцев(
/ Копировал Формат А4
ЦИТП 51 10108
г-
1.2. Область применения
Дымовые трубы рассчитаны для эксплуатации в !▼!!] ветровых
районах в соответствии с классификацией СНиП й-6^4'. районах
с расчетной температурой от -40° до +40°С и сейсмичностью до 6
баллов включительно. Воемолность использования принятых типе- ___
размеров труб в гололедных районах по классификации -СНиП Н-6-74-
представлена в таблице 2.
Типоразмеры труб в зависимости от
гололедного района
Таблица 2
г
г
I
I
[иаметр
. - мм
трубы.
> гололедного района при вясоте трубы
Н*2Ъ375м : Н=31,815 м : ife447225~M
_ _1______________Z_,____________3______________4
400------------..--J2-------------1Д_
Колировал
Д>ормлт А4
ЦИ1П 51 10114
КФ 3514 -О/
690
50G
.-во#
-в
1.3. Назначение сооружения и технологическое
оборудование.
В соответствии с заданием дымовые трубы предназначены для
отвода дымовых газов котельных установок, работающих на при-
родном газе, мазуте, угле - каменном и буром и других видах
топлива. Принято содержание серы в мазуте - 3,5%,-угле---
Точка росы отводимых газов при работе: на природном гаоо-
—60%-rfoo Hg-Oh на мазуте - 120°С^ 150°С (по Н2$ 04) и 45°С
(по Н2 0), на угле-----30°С-<-&&°С-(до Н2 6} и 65°С i 15С°С-
(до П2 5
Объем отводимых газов приведен в таблице X
Ин». № подл] Подл, и дат» |3»ам. ни».
ПЗ
Стр
ТП 907-2- 26Y-&6
Копировал
Формат А4
ЦИТП 51 10114
Лл. 4
ЛЧЬ 9S14-Of
Объем отводимых газов (при 0°С и 1013 гПа
(760 мм рт.ст.)
1. Таблица 3
\4ог
cot
Объем
- мЗ/кг
Vno2
Vhzo
Газ
3
61-62
17-18
IO-II
II-I2
15-16
V*Ot *С0/ \
»11,8+0,2
8r
Вид топлива
Мазут
IO-II
43-44
6-7
Твердое ^топливо _
енные : Бурые
и . : угли
IO
9-10
3-3,5
I
т Температура отводимых газов: максимальная? 350°С
минимальная ' 40°С.
2.. КОНСТРУКЦИИ МЕТАЛЛИЧЕСКИЕ
2.1. Конструктивные реыеняя
Трубы для отвода дымовых газов состоят из газоотводящих
стволов, оттяжек с натяжными устройствами и-площадок для уста-
т
Газоотводящие стволы представляют собой стальные цилиндричес-
I
£
. т 907-2- 26У-06
№. гр ят-/> г
МУГ'ЦЯм.гОМ »
Ин». №
Cip
пз
Колировал
Формат А4
ЦИТП 51 10114
8
ЯлА
КФ 95f4-O1
кие гладкие оболочки с внутренним диаметром и высотой, соответ-
ствующей таблице I.
На газоотводящих стволах установлены скобы для подъема
на трубу при обслуживании оттяжечных узлов и фонарей свето—
орр&ядсния, а также детали крепления злектрокабелей. К нижней
части труб приварена опорная плита для фиксации их на централь-
ных фундаментах.
-На-ст-воле^-на-ГзБ ▼ 3,-0 м -ниже-верха тру бы,-крепит ел пло^
щадка длн-обалужи&вния фонарей свьт&ограждбння, состоящая на
Стволы раскрепляются оттяжками, расположенными в один или
два яруса в зависимости от высоты трубы. Угол между оттяжками
в плане составляет 120°. Оттяжки запроектированы из круглой
стали отдельными звеньями. Для соединения оттяжек с фундамен-
тами применяются натяжные устройства.
Дымовые трубы запроектированы -в двух исполнениях; е -под—
-земным- примыканием газоходов-и-надземным. Сечения подводящих
газоходов и тип примыкания даны в таблице 4.
Ина. N5 подл! Поди, и дета |Вмм. мм».
ТП 907-2- 28У.В6
Приваэан @4у##-/-/?/'/,
---------------
Ина. NS/JP4?.Z-jy
ПЗ
Стр.
«Формат А4
ЦИТП 51 10114
9
K&3Sf4-0f
Сечения подводящих газоходов
Таблица 4
Внутренний диаметр Сечение водящих под- газо- Отметка примыкания низа газоходов, м Примыка- НИС
ствола, мм ходов, м надзем- подзем- газо-
ные ные ходов
_ _1 2 3 4 _ 5
2.2. Нагрузки и основные расчетные положения
Ии». № подл! Подл, и дат» |8»«м. им».
Расчет металлоконструкций выполнен в соответствии со
2.01.07-8г
СНиП 41-6-94 "Нагрузки и воздействия. Нормы проектирования" и
СНиП П-23-61^"Стальные конструкции. Нормы проектирования".
Значения коэффициентов, учитывающих изменение скоростного вет-
рового напора s зависимости от высоты
£.0107-^;
жхы "А" (табл. 7 СНиП-Н-6-94).
, приняты для типа мест-
ЦИТЛ 51 10114
10
, ' В качестве расчетной схемы для каждого типоразмера дымовой
трубы принята схема отдельностоящей мачты с тремя оттяжками в плане
через!20° с одним или двумя ярусами.
Расчет дымовых труб выполнен на ЭВМ ЕС 1022 по программе SU2JH
(статический и динамический расчет мачт на оттяжках), разработанной
ЦНИИПСК.
Для учета неравномерности нагрева ствола пп высоте отводимыми
газами приняты следующие коэффициенты усреднения температуры:
- при отсутствии ветра ~tcP =+ 230°С
- при расчетном ветре (Ш ветровой р-н) "tcP = +210°С
(в соответствии с заданием на проектирование).
На расчетные сопротивления и модули упругости металла введены
понижающие коэффициенты в зависимости от температуры:
- при =280°С на расчетное сопротивление =0,842 и на
модуль упругости Ке =0,832
- при =210° =0,907 и Ие =0,885
i
J2.
Расчет металлоконструкций выполнен на следующие комбинации:
I. Температура ствола t<p =+280°С, температура окружающей среды-
40°С, ветер отсутствует. При этом возникает максимальное растяже-
ние в оттяжках и максимальное сжатие в стволе.
2. Дымовая’труба в нерабочем состоянии, температура ствола и оття-
жек +40°0, расчетная ветровая нагрузка. При этом в стволе
возникает максимальный изгибающий момент.
/
2. 3. Материал конструкций.
В конструкциях дымовых труб применены следующие марки сталей:
стволы труб приняты из стали марки ВСтЗспб по ГОСТ 380-71*, оттяжки
из стали марки ВСтЗпсб по ГОСТ 380-71*«Нерасчетные элементы________
(площадки, скобы и т.п.) приняты из Лрм.»>*н J-
Jul '<
Ин«.
ТП 907-2'26 ¥86 ПЗ Стр. 7
Коли; о*ал Формат А4
ЦИТП 51 10114
Лд I
КФ SSfif-Of
стали ВСтЗпсб по ГОСТ 380-71*.
При применении дымовых труб для котельных установок, в
которых температура дымовых газов может быть ниже точки росы
(при заданном виде топлива), материал труб должен приниматься
согласно рекомендациям СНиП 2.03.11-85 табл.31.
Металлопрокат в проекте соответствует "Сокращенному сор-
таменту металлопроката для применения в строительных стальных
конструкциях," утвержденному Постановлением Госстроя СССР №59
от 20 апреля 1984 г.
X
2.4. Соединения элементов.
Все заводские соединения элементов дымовых труб - сварные,
монтажные - на болтах нормальной точности и сварке.
Соединение секций ствола выполнено на сварке.
Для сварки стальных конструкций применять электроды, сварочную
проволоку, флюсы и углекислый газ в соответствии с п.2.2 и
таблицами 55 и 56 СНиП П-23-81? Заводские сварные швы произво-
дить полуавтоматической сваркой в среде углекислого газа при
нижнем положении шва сварочной проволокой диаметром I,4+2,0 мм.
Монтажные угловые швы производить ручной сваркой электродами
типа Э42А по ГОСТ 9467-75? Неоговоренные в проекте угловые швы
должны быть рассчитаны при разработке чертежей КОД в соответ-
ствии с таблицей 38 СНиП П-23-81*
Для болтовых соединений в проекте приняты болты и гайки,
О
ТП 907-2- 26Y-S6
ПЗ
Копировал
Формат А4
ЦИТЛ 51 10114
12
АГФ 9S /❖ * Of
77&
.удовлетворяющие требованиям ГОСТ -1759-70*. В настоящем проекте
приняты болты нормальной точности в исполнении ”1” ГОСТ
7798-70**. Класс прочности болтов 5,8 или 5,6 по таблице I
ГОСТ i759=-7tr с дополнительными видами испытаний по поз. I
2.5. Изготовление и монтаж.
Металлоконструкции дымовых труб должны быть изготовлены
3.03-
и смонтированы в соответствии со СНиП 1Н-Т8^75 по деталировоч-
ным чертежам, выполненным заводом-изготовителем на основании
настоящего проекта и проекта привязки сооружения и конкретным
условиям, а также на основании дополнительных технических тре-
бований проекта производства работ.
Стволы дымовых труб разделены на монтажные элементы. Длины
элементов приняты из условия транспортировки не более 12 м.
Элементы стволов частично унифицированы таким образом, чтобы
обеспечить возможность сборки стволов различной высоты из оди-
наковых элементов.
Т
Ии». № подл} Поди, и дат» |Вмм. ин*.
При выполнении сварных соединений все угловые швы выполнять
с плавным переходом к основному металлу.
Все стыковые швы оболочек газоотводящих стволов выполнять
с полным проваром по толщине с последующим контролем физичес-
кими методами мест пересечения кольцевых и продольных швов
оболочки. Прерывистые швы и электрозаклепки не допускаются.
Изготовленные конструкция дымовых труб должны удовлетворять
При-’-н /-/ГЛ'
ТП 907-2- 2$ У- 85
Кслиромл
т^Г/Х »XZ7O
Ии». Ng/gZ/^J^
ИЗ
Формат А4
ЦИТП 51 10114
13
КФ 9SM - О<
требованиям СНиП 43-18-75 табл.24.
Монтаж металлоконструкций дымовых труб должен производиться
в соответствии с проектом производства работ, разработанным спе-
циализированной организацией. Рекомендуемые методы монтажа: трубы
высотой 21,375м и 31,815м с помощью гусеничного и пневмоколесного
крана, трубы—высотой 44ч-225м--мстодом-опрокидывания. В этом
случае металлоконструкции и фундаменты должны быть проверены на
монтажные нагрузки и при необходимости усилены на время монтажа.
2.6. Антикоррозионная защита
Выбор материалов для защиты внутренних поверхностей дымовых
труб от коррозии определяется характеристиками и составом дымовых
газов (см. п.1.3).
В соответствии с табл.31 СНиП 2.03.II-B5 для дымовых труб
. котельных установок, работающих на мазуте и каменном угле, пред-
лагается защита внутренних поверхностей газотермическим напыле-
нием (металлизации) алюминием при толщине слоя 200-250 мкм.
Ин». № подл] Подл, и дет»
Внутренняя поверхность труб, предназначенная под металлизе-
а
цию должна иметь степень очистки не ниже второй по ГОСТ 9.402-80.
Подготовку поверхности следует производить путем дробеструй-
ной или дробеметной обработки. Замиренная поверхность перед дробе-
струйной или дробеметной обработкой должна быть обезжирена.
Для металлизации применять алюминиевую проволоку марок
АД1, А!Лц (ГОСТ 7871-68) и др.
Нанесение покрытия производить электродуговыми или газо-
пламенными металлизационными аппаратами
ТП 907-2 66
Х</ХЛХ |
луХ/Х хУХХХХ7 4 '
Ин». W/У-г^-/
Стр.
10
!
Копиром*
Формат А4
ЦИТП 51 10114
АлЛ
КФ 9514 -Of
Ине. нг подл] Подл, и дата |в»м. ин».
Нанесение метализационных покрытий производить по специаль-
но разработанной технологии в соответствии с "Руководством по
долговременной защите стальных конструкций металлизационными и
металлизационно-лакокрасочными покрытиями", ЦНИИпроектстальконст
рукциия, Москва 1976г..
Газотермическое напыление на месте сварных монтажных
стыков не производить. Для .этого поверхность кромки (20мм) при
металлизации должна прикрываться или защищаться меловой обмаз-
кой. Сварные швы подвергаются очистке от окислов и шлаков и
металлизируются аппаратами ручного типа алюминием основного
покрытия. Предварительно сколошовную зону следует, обдуть сжатым
воздухом.
Наружные поверхности дымовых труб без огрунтовки покрывают-
ся жаростойкой эмалью K0-8II. (ГОСТ 23122-7ЕЙ. . - -
г
. Для дымовых труб котельных установок, работающих на
природном газе предлагается защита внутренних и наружных
✓
поверхностей стволов жаростойкой эмалью K0-8II (ГОСТ 23122-78^.
Оттяжки и остальной ненагревающейся металл покрывается
перхлорвиниловой эмалью XB-I24 по ГОСТ 10144-74*в 3 слоя по
слою грунтовки ХС-059.
3. КОНСТРУКЦИИ ЖЕЛЕЗОБЕТОННЫЕ
3.1. Общая часть
Фундаменты под трубы и оттяжки
запроектированы, согласно
Ин».
ТП 907-2- 26У.8Л
Стр.
ПЗ
Колировал
Формат А 4
ЦИТЛ 51 10114
15
А"ф 9S14 -Of
7 • X X i Я сэ
| Подл, и дат»
|ин». № пода|
заданию Главстройпроекта, для районов со следующими характерис-
тиками природных условий:
2.О1.ОГ-4Г
— ветровой напор для 1тШ ветровых районов по СНиП -fi-6-74t
— расчетная зимняя температура до —40°С;
- рельеф территории спокойный, грунтовые воды отсутствуют,
грунты непучинистые, непросадочные со следующими норма-
тивными характеристиками:
нормативный угол внутреннего трения =0,49‘или 28°;
' нормативное удельное сцепление См= 2кпа;
модуль деформации нескальных грунтов Е=14.7 НПа;
плотность грунта У«1,8 г/мЗ;
коэффициент безопасности‘по грунту Кг‘=1.,
•. фундаменты под трубу предназначены для эксплуатации при тем-
„ пературе отводимых дымовых газов не выше 350°С на входе в трубу.
. Сернистость отводимых газов для мазута 5 «3,5%, для каменного
и бурого угля 5 = 5%.
3»2. Конструктивная часть.
В проекте разработаны фундаменты' и двух вариантах: о -под-
эе*®жм—к-надземным примыканием газоходов. При варианте над-
земного примыкания металлические газоходы присоединяются не-
посредственно к отводу трубы. В -случи е примыкания ксдзеянсгсг
фундаменты монолитные железобетонные - для ствола трубы и
бетонные - под растяжки.
ЦИТП 51 <0114
________________________________________________________________ 16
КФ 9$ 14-Of
Для чистки внутренней части фундамента в его стенке пре-
дусмотреть проем, заполненный кирпичной -кладкой на глиняном
растворе, в которую закладываются две трубы с уклоном в сто-
рону колодца, предусмотренного рядом с отверстием.
Колодец закрыть утепленной деревянной крышкой. Днище колодца
облицевать керамической кислотоупорной плиткой.
Анкерные фундаменты запроектированы на расчетные усилил
оттяжек, указанные на схемах труб, фундаменты проверялись
на опрокидывание из условия устойчивости (М опр.расч.<М удерж.).
Вырывание и сдвиг являлись нерасчетными условиями.
Проверка основания по деформациям фундаментов под трубу
и оттяжки выполнена согласно СНиП 2.02.01-83.
3-3- Маркировка фундаментов
600
См 30
фундамент монолитный
- диаметр трубы
Ин». № подлГ Поди. и длта |Вмм. ин», hq
Колмромл
- высота трубы
надземное (-подземное) примы-
кание газоходов
4К>рм«т А4
ЦИТП 51 10114
17
K4>9Sf4-Of Отсутствие знаменателя в марке говорит о том, что фун- дамент подходит ко всем трубам данного диаметра независимо от высоты. 3.4. Рекомендации по производству работ.
I. По отрытии котлована произвести актирование состояния
грунтов в их естественном залегании. В случае, если на
проектной отметке заложения подошвы фундамента характерис-
тики грунтов не будут соответствовать принятым в проекте,
фундамент подлежит перепроектированию.
2. При армировании фундаментной плиты вначале установить внут-
ренние сетки, служащие выпусками.
3. При бетонировании подколенника футеровка может служить
внутренней опалубкой.
4. Перед засыпкой фундамента установить заземление молниеза-
щиты по чертежам электрической части проекта.
5. При бетонировании анкерных фундаментов особое внимание об-
ратить на точность установки проушин и закладных деталей.
Ин». № подл] Поди. и дат» |Вмм. ни».
ТП 907-2-267-8^
Привезен 'Ж
/1
I.
A
Ина.
ПЗ 14
Копиром»
Формат А4
ЦИТП 51 10114
i
22
КФ 95/Ъ -О1
корпуса светильников, каркасы ящиков управления, корпуса ящиков-
протяжныэЬл ответвительных коробок, стальные трубы электропро-
водки и металЛдисонструкции, связанные с установк^Иблектро- -
оборудования. В качестве нулевых защитныхррбводников исполь-
зованы нулевые жилы питающих кабеле^хйстальные трубы электро-
проводок .
Для защиты питам^ей^линии1&ц^грозошх перенапряжений под-
ход ее к дюдово^л^бе должен выполняться кабелем с заземлен-
ной методической оболочкой или в метаоитеской трубе, проло-
жением в земле на протяжении не менее 10 м.
Для данных металлических труб установка молниеприемников
не требуется. Корпус металлической трубы должен быть подсоеди-
нен к заземлителям с величиной импульсного сопротивления зазем-
лителей не более 50 ом. В качестве заземлителей приняты одно-
стержневые вертикальные заземлители из уголковой стали ( 1-40x4),
забиваемые в землю на 2,5 м. Верхний конэц вертикального за-
землителя должен быть заглублен на 0,6-0,7 м от поверхности
земли. Если расчетная величина импульсного сопротивления ока-
жется более 50 ом, то следует забить дополнительные заземлители.
2
£
с
X
X
Них
ТП 907-2-
ПЗ
Стр
19
У
Кслкромл
Форм.г А4
ЦИ’.П '1 10114
С
Л
24
Лл I
КФ 3514'Of
\Пояснительная записка и список чертежей пополняются мате-
риалаод. отражающими особенности условий конкретной привязки.
При коивязке проекта необходимо также рассчитать/точкУ
росы дъмоЕыДгазов при заданном виде топлива. /
Если температура дымовых газов ниже точки росьу'материал дымо-
вых труб должен приниматься согласно рекомендациям СНиП
2.03. П-85 \ .
Минимальная допустимая температура шаговых газов должна прове-
ряться в каждом конкретно/случае.../
Подбор марок фундаментов производится по ключу, приведен-
ному в табл.1 альбома 3. /\
При привязке фундаментов .Необходимо вычислить по рельефу мест-
ности планировочные отметки земли в районе анкерных фундамен-
тов по всем направлениям оттяжек, а таккв рассчитать заложение
для каждого направления. Имея отметки проущин анкерных фунда-
ментов для кршюй оттяжки и её заложение, определить длины от-
тяжек и привязать к местным условиям. . \
Если грунты площадки отличаются от принятых в настоящем
типовом проекте, необходимо выполнить расчет фундаментов.
6. ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ
Ин». № подл! Подп. и дата [Лзам. ии«.
Обслуживание сводится к периодическому наблюдению за
состоянием конструкций и обеспечению нормальной работы дымовых
труб. Необходимо обращать особое внимание на состояние деталей
ПЗ
21
ТП 907-2- WC&6
Копировал
4>орм«т А4
ЦИТП 51 10114
Инв. М2 подл! Подл, и дата [В хам. нив.
_________________________________________________________________125,
А У’ УУ/ '! - Of
крепления оттяжек к стволам и натяжным устройствам, а также
натяжных устройств к фундаментам. Необходим также периодинес-ч
кий контроль величины провисания оттяжек в середине пролетов
в период остановки котлов. Для устранения отклонений от про-
ектных величин необходимо пользоваться натяжными устройствами.
Для обслуживания по всей длине стволов предусмотрены
*4
скобы для подъема верхолазов. Для страховочного троса на пло-
щадках обслуживания заградительных огней предусмотрены фасонки
крепления блока. При проведении ремонтных работ предусмотрена
возможность подъема монтажной люльки.
Особое, внимание следует уделить контролю состояния антикор-
розионного покрытия и металла газсотводящих стволов (в части
коррозии). Сроки проведения осмотров:
I. Общий осмотр (ствол, провисание оттяжек, состояние болтовых
закреплений анкерных болтов и оттяжечных узлов и т.п.) -
- 2 раза в год.
2. Осмотр' состояния покрытия металла ствола - I раз в месяц
При-нарушении покрытия проводится проверка толщины скорро-
дированного металла (в необходимых случаях производится
сверление стенки). Если в результате коррозии толщина стен-
ки ствола достигает величины, укаэа:1но1! в - ’'ице на участке
более 30% периметра - труба демонтируется.
ТП 9C7-2-2.GV.g6
ПЗ
Кодировал
Ьормст А4
ЦИТП 51 10114
26
Лл 1
КФ 951*1 - Of
Допускаемые толщины стенок
Таблица 6
Диаметр трубы
Д - мм
Допустимые толщины при высоте
,4Ь2143№-м Н=31,815 м Н»44у225 м
-4Ш-
I
2
3
4
600
4,0
Все результаты осмотров заносятся в журнал эксплуатации
объекта. Верная эксплутации (форма.произвольная) заводится с
момента сдачи трубы в эксплуатацию.
Ин». № под.-Г Подл. и д»та |3>ам. ин».
ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
стоящего
Привязан
V
Ин».
кия I
В настоящем проекте
нения сметной стоимости
содержатся расчеты ^показателей изме-
ительно-мдмт&кных работ, затрат
труда и расхода основных
по формам 1,3,6,7^8,9 прил
В качестве приме
проекта расче
Н«31,815
строите
материалов, выполненных
ии CH 514-79,
инстр
эффективност
определения
олнены только по одной трубе Н=44,
Н*21,375м.
ТП 907-2-26</. 06
ПЗ
Стр.
23
Колировал
Формат А4
ЦИТП $1 10114
