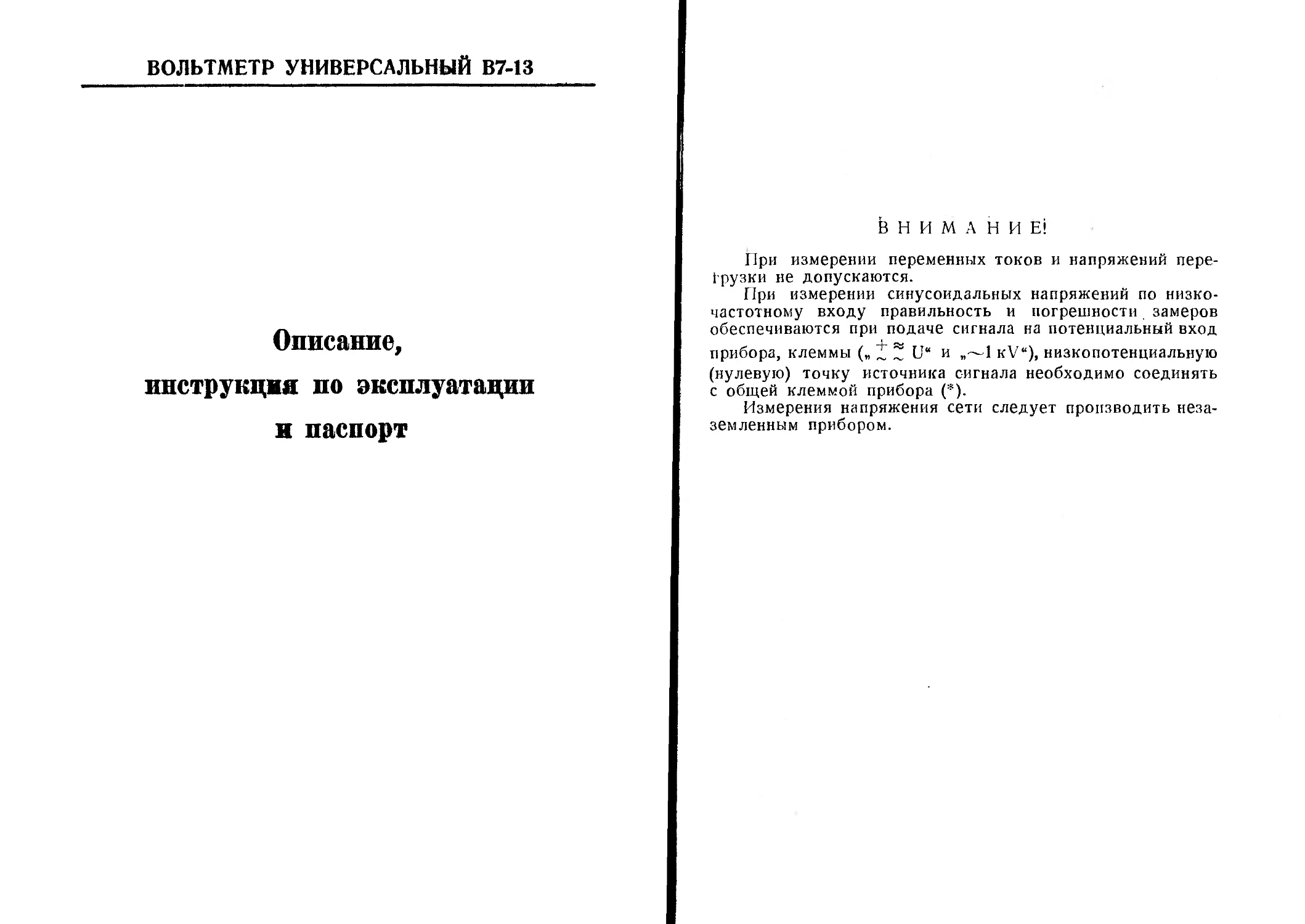

ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ В7-13
Описание, инструкция по эксплуатации и паспорт
ВНИМАНИЕ!
При измерении переменных токов и напряжений перегрузки не допускаются.
При измерении синусоидальных напряжений по низкочастотному входу правильность и погрешности замеров обеспечиваются при подаче сигнала на потенциальный вход прибора, клеммы („1^0“ и „—1 kV“), низкопотенциальную (нулевую) точку источника сигнала необходимо соединять с общей клеммой прибора (*).
Измерения напряжения сети следует производить неза-земленным прибором.
Общий вид вольтметра универсального В7-13
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1.1. Назначение
1.1.1. Вольтметр универсальный В7-13 предназначен для измерения постоянных напряжений и токов, эффективных значений переменных напряжений и токов синусоидальной формы, электрического сопротивления постоянному току.
1.1.2. Прибор сохраняет технические характеристики в интервале температур от минус 30 до плюс 50° С и относительной влажности до 98% при температуре плюс 35° С.
। Прибор удовлетворяет требованиям ГОСТ 9763—67, ГОСТ 9781-67 и 7 группы нормалей Н0.005.026-:-030.
1.2. Состав комплекта
В состав комплекта прибора В7-13 входят:
Таблица 1
Наименование
Кол.
Примечание
1. Ящик.............................. 1
2. Вольтметр универсальный В7-13 ... 1
3. Коробка........................... 1
4. Крышка............................ 1
5. Пробник........................... 1
6. Делитель напряжения ДН-1....... 1
7. Делитель напряжения ДН-2....... 1
0 ^27$
1
Продолжение табл. 1
Наименование Кол. Примечание
8. Кабель 1
9. Скоба 1
10. Лепесток 2
11. Пластина 1
12. Щуп 2
13. Провод 1
14. Провод 2
15. Провод 2
16. Зажим 2
17. Сухие элементы 373 „Марс" .... 3
18. Коробка 1 Поставляется
по особому заказу
19. Крышка 1 То же
20. Тройниковый переход ТП-1 1 я
21. Коробка 1 V
22. Крышка 1 «
23. Шунт 1 V
24. Описание, инструкция по эксплуата-
ции и паспорт 1 экз.
1.3. Технические характеристики
1.3.1. Диапазон измеряемых постоянных напряжений от 10 мВ до 1 кВ перекрывается пределами 30, 100, 300 мВ; 1, 3, 10, 30, 100, 300 В; 1 кВ.
1.3.2. Диапазон измеряемых синусоидальных напряжений низкой частоты от 100 мВ до 1 кВ перекрывается пределами 300 мВ; 1, 3, 10, 30, 100, 300 В; 1 кВ.
8
1.3.3. Диапазон измеряемых синусоидальных напряжений высокой частоты от 100 мВ до 300 В перекрывается пределами 300 мВ; 1, 3, 10, 30, 100, 300 В (пределы 10, 30, 100, 300 В с внешними делителями 1: 10 и 1: 100).
1.3.4. Диапазон измеряемых постоянных токов от 0,3 мкА до 1 А и с индивидуальными внешними шунтами до 15 Л перекрывается пределами 1, 10, 100 мкА; 1, 10, 100 мА; 1, 5, 15 А (пределы 5, 15 А с внешними шунтами).
1.3.5. Диапазон измеряемых переменных токов от 30 мкА до 1 А и с индивидуальными внешними шунтами до 15 А перекрывается пределами 100 мкА; 1, 10, 100 мА; 1,5, 15 Л (пределы 5, 15 А с внешними шунтами).
1.3.6. Диапазон измеряемых сопротивлений от 1 Ом до 30 МОм перекрывается пределами измерения со средней точкой 15, 150, 1500 Ом; 15, 150, 1500 кОм.
1.3.7. Основная погрешность прибора, выраженная в процентах от конечного значения предела измерения, не превышает:
а) при измерении постоянных напряжений
+ 2,5% на пределах 30, 100, 300 мВ; 1, 3, 10, 100, 300 В; 1 кВ. Предел 10 мВ является индикаторным;
б) при измерении синусоидальных напряжений по низкочастотному входу
+4% на пределах 1, 3, 10, 30 В; в диапазоне от 20 Гц до 20 кГц,
+ 4% на пределах 100 и 300 В в диапазоне от 20 Гц до 1 кГц,
+ 6% на пределе 300 мВ в диапазоне от 20 Гц до 20 кГц, + 6% на пределе 1 кВ в диапазоне от 20 Гц до 5 кГц; в) при измерении синусоидальных напряжений по высокочастотному входу
±4% на пределах 1 и 3 В в диапазоне от 0,01 до 10 МГц, ±6% на пределе 10 В в диапазоне от 0,01 до 10 МГц, + 6% на пределе 300 мВ в диапазоне от 0,01 до 75 МГц, ±10% на пределах 30, 100, 300 В в диапазоне от 0,01 до 100 МГц,
±10% на пределе 10 В в диапазоне свыше 10 МГц до 100 МГц;
г) при измерении постоянных токов
+2,5% на всех пределах;
д) при измерении переменных токов
+ 6% на пределах 1, 10, 100 мА в диапазоне свыше 45 Гц до 5 кГц,
9
±10% на пределах 100 мкА; 1 и 5 А в диапазоне от 20 Гц до 5 кГц,
±10% на пределе 15 А в диапазоне от 20 Гц до 1 кГц.
1.3.8. Основная погрешность прибора при измерении активных сопротивлений, выраженная в процентах от длины рабочей части шкалы, не превышает ±2,5% на всех пределах.
1.3.9. Погрешность прибора в расширенных областях частот не превышает:
а) при измерении синусоидальных напряжений по низкочастотному входу
±6% на пределах 100 и 300 В в диапазоне свыше 1 до 10 кГц;
б) при измерении синусоидальных напряжений по высокочастотному входу;
±6% па пределах 1 и 3 В в диапазоне свыше 10
до 100 МГц;
±10% на пределе 300 мВ в диапазоне свыше 75 до 100 МГц,
±10% на пределах 1 и 3 В в диапазоне свыше 100
П2 1V /о п до 700 МГц;
±15% на пределе 300 мВ в диапазоне свыше 100
до 300 МГц;
ше ±15% на пределах 10; 30; 100; 100 до 300 МГц; 300 В в диапазоне свы-
до ±15% на 1000 МГц; пределах 1 п 3 В в диапазоне свыше 700
до ±25% на 1000 МГц; пределе 300 мВ в диапазоне свыше 300
до ±25% на 500 МГц. пределах 10 и 30 В в диапазоне свыше 300
Примечание. В диапазоне свыше 1000 до 1500 МГц прибор работает как индикатор на пределах 300 мВ, 1, 3 В.
в) при измерении переменных токов ±10% па пределах 1, 10, 100 мА в диапазоне от 20 до 45 Гц.
1.3.10. Входное сопротивление прибора не менее:
а) при измерении постоянных напряжении;
1 ,4 МОм/B на пределах 30; 100; 300 мВ; Г, 3; 10 В;
13 МОм на пределах 30; 100; 300 В; 1 кВ;
б) при измерении синусоидальных напряжений по низкочастотному входу на частоте 55 Гц;
90 кОм на пределе 300 мВ;
100 кОм на пределах 100 и 300 В;
200 кОм на пределах 1; 10; ЗОВ;
300 кОм на пределе 3 В;
1 МОм на пределе 1 кВ;
Ю
в) при измерении синусиодальных напряжений по высокочастотному входу на частоте 1 МГц;
90 кОм на пределе 300 мВ;
150 кОм на пределах 1 и 3 В;
100 кОм на пределах 10 и 30 В;
500 кОм на пределах 100 и 300 В.
1.3.11. Входная емкость прибора не более:
а) при измерении синусоидальных напряжений по низкочастотному входу:
60 пФ на пределах 300 мВ; 1; 3; 10; 30 В;
25 пФ на пределах 100; 300 В; 1 кВ.
б) при измерении синусоидальных напряжений по высокочастотному входу—2 пФ.
1.3.12. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной (20°С±5°С) до любой температуры в пределах рабочего интервала температур на каждые 10°С изменения температуры, не превышает:
а) основной погрешности при измерении постоянных напряжений, токов и сопротивлений на пределе со средней точкой 15 Ом.
б) половины основной погрешности при измерении переменных напряжений, токов и сопротивлений на пределах со средней точкой 150; 1500 Ом; 15; 150; 1500 кОм.
Примечание. Изменение показаний прибора на индикаторных пределах не нормируется.
1.3.13. Максимально допустимая погрешность измерения постоянных напряжений и токов в рабочем интервале температур от минус 30 до плюс 50°С и влажности до 98% при 40°С, выраженная в процентах от конечного значения предела измерения, не более:
а) при измерении постоянных напряжений +10% на пределах 30; 100; 300 мВ; 1, 3, 10, 30, 100, 300 В, 1 кВ;
б) при измерении постоянных токов +10% на всех пределах.
1.3.14. Максимально допустимая погрешность измерения переменных напряжений и токов на частоте градуировки в рабочем интервале температур от минус 30 до плюс 50°С и влажности до 98% при 40°С, выраженная в процентах от конечного значения предела измерения, не более:
а) при измерении напряжений по низкочастотному входу на частоте 400 Гц;
±10% на пределах 1; 3; 10; 30; 100 В;
±15% на пределах 300 мВ; 300 В; 1 кВ.
11
б) при измерении напряжений по высокочастотному входу на частоте 1 МГц;
±10% на пределах 1; 3; 10; 30 В;
±15% на пределах 300 мВ; 100; 300 В;
в) при измерении переменных токов на частоте 50 Гц; ±15% на пределах Г, 10; 100 мА; 1; 5; 15 Л.
Примечания:
1. Предел 300 мВ при отрицательных температурах является индикаторным.
2. Предел 100 мкА вне нормальных условий является индикаторным.
1.3.15. Максимально допустимая погрешность измерения сопротивлений в рабочем интервале температур от минус 30 до плюс 50°С и влажности до 98% при 40°С, выраженная в процентах от длины шкалы, не более:
±4% на пределах со средней точкой 1500 Ом; 15; 150 кОм;
±6% на пределах со средней точкой 150 Ом и 1500 кОм;
±10% на пределе со средней точкой 15 Ом.
1.3.16. Дополнительная погрешность прибора, вызванная отличием формы кривой измеряемого сигнала от синусоидальной, не превышает значения коэффициента нелинейных искажений (Kf) при Kf свыше 0,5 и не превосходящим 10% и, обусловленным наличием второй и третьей га мио-ник в измеряемом сигнале. При Kf более 10% дополинель» пая погрешность не нормируется.
1.3.17. КСВ тройникового перехода на частотах до 1000 МГц не превышает 1,3.
1.3.18. Нормальные условия эксплуатации:
окружающая температура 20 + 5°С;
относительная влажность 65 + 15%;
атмосферное давление 750 + 30 мм рт. ст.;
напряжение питания каждого из 3-х встроенных элементов 1,5 + 0,15 В;
Kf измеряемого сигнала не более 0,5%.
1.3.19. Рабочие условия эксплуатации:
окружающая температура от минус 30 до плюс 50°С;
относительная влажность до 98% при температуре 35°С; атмосферное давление от 460 до 780 мм рт. ст.
(6,13-1О'+- 1,04- 10г’н/м2).
1.3.20. Нестабильность электрического нуля прибора не превышает:
от дрейфа за 1 ч—двум основным погрешностям;
от подачи напряжения, равного самому высокому пределу — основной погрешности.
12
1.3.21. Питание прибора от 3-х встроенных сухих элементов 373 „Марс" с номинальным напряжением одного элемента 1,5 В.
1.3.22. Потребляемый прибором от сухих элементов ток при номинальном напряжении не превышает 5 мА.
1.3.23. Время самопрогрева прибора 5 мин.
1.3.24. Время установления показаний прибора не более 4 сек.
1.3.25. Время непрерывной работы прибора 24 часа.
1.3.26. Среднее время безотказной работы прибора не менее 1200 ч.
1.3.27. Габаритные размеры прибора
275X180X160 мм.
Габаритные размеры упаковки
405X240X230 мм.
1.3.28. Масса прибора:
без упаковки 4,2 кг,
с упаковкой 10 кг.
1.3.29. Наличие драгоценных металлов в приборе составляет: серебра 9,5695 г, палладия 0,9987 г, радия 0,00237 г.
1.4. Конструкция
Вольтметр универсальный выполнен в виде настольного переносного прибора с вертикальной передней панелью.
На передней панели расположены:
измерительный стрелочный прибор ИП класса 1,0;
клавишный переключатель рода работ В1;
галетный переключатель пределов измерения В2;
кнопка К1 регистрации величины калибровочного напряжения;
кнопка КП калибровки УНТ;
земляная клемма с гравировкой
общая клемма
вход для измерения токов с гравировкой „ 1А“ и „ ~ I";
вход для измерения сопротивлений с гравировкой „R";
вход для измерения постоянных и переменных напряжений с гравировкой „ ~ 1KV“, я + 10V-5-+1KV“, я 1 ~ U“;
регулировочные потенциометры с гравировкой „0 ТОЧНО", „02“, „КП".
На переднюю панель под шлиц выведены оси потенциометров с гравировкой „0 ГРУБО", „0 ВНУТР.".
13
На задней стороне корпуса прибора расположена съемная крышка, под которой находятся источники питания Б2, БЗ и источник питания входной цепи омметра Б1.
На нижней стенке корпуса расположен микротумблер. ВЗ для отключения источников питания Б2 и БЗ. К верхней стенке корпуса прикреплена ручка для переноски прибора. Для удобства эксплуатации вольтамперомметра предусмотрена опорная скоба, которая позволяет установить прибор в положение 15° от вертикальной плоскости.
Примечание. Дополнительная погрешность стрелочной системы при работе прибора в наклонном состоянии до 30° не превышает ±1%.
Усилитель прибора смонтирован па отдельной печатной плате, которая помещается в экран. Измерительные цепи прибора смонтированы на печатных платах, которые крепятся к горизонтальному шасси. Схема коммутации прибора обеспечивает минимальное влияние паразитных утечек тока, что обеспечивает работоспособность прибора в условиях повышенной влажности и температуры.
Высокочастотный пробник соединяется с входными клеммами прибора с помощью вилки Ш7, в которой смонтирован резистор R48.
Выносные делители 1 : 10 и 1 : 100 имеют цилиндрическую конструкцию, что позволяет надевать их непосредственно на высокочастотный пробник.
Для измерения в цепях постоянных и низкочастотных синусоидальных токов предусмотрены щупы, которые сделаны съемными, т. е. при необходимости их можно снять со штеккеров соединительных проводов. Длина соединительных проводов позволяет производить измерения в малодоступных местах объектов.
1.5. Описание электрической схемы и принцип действия
1.5.1. На черт. 1 изображена блок-схема вольтметра универсального В7-13.
Прибор состоит из следующих основных цепей:
усилитель постоянного тока (УПТ);
индикатор магнитоэлектрической системы (ИП);
делители напряжения (цепи измерения постоянных напряжений);
пиковые детекторы НЧ (цепи для измерения низкочастотных переменных напряжений);
14
Черт. 1. Блок-схема вольтметра унчверсальчого В7-13
пиковый детектор ВЧ, делители напряжений ДН-1, ДН-2 (цепи измерения высокочастотных переменных напряжений);
токовые шунты встроенные и выносные (цепи измерения постоянных токов);
образцовые сопротивления (цепи измерения сопротивлений);
источник опорного напряжения (батарея Б,);
источник питания (батареи Б3, Б2).
1.5.2. Усилитель постоянного тока
Усилитель постоянного тока собран по балансной схеме на шести транзисторах. Измеряемый сигнал подается на базу транзистора ПП4, включенного по схеме с общим эмиттером, коллекторной нагрузкой которого служит транзистор ППЗ. Сигнал с коллектора ПП4 подается на базу транзистора ПП5, включенного по схеме с общим коллектором, нагрузкой которого является транзистор ПП6.
Включение выходного каскада по схеме с общим коллектором необходимо для получения низкого выходного сопротивления.
Далее сигнал с эмиттера транзистора ПП5 через калибровочный потенциометр R76 (или R77) подается на измерительный прибор ИП. Транзисторы ППЗ и ПП6 служат для увеличения температурной стабильности схемы. Если транзисторы ППЗ, ПП4 и ПП5, ПП6 попарно подобраны с равными коллекторными токами, то усилитель будет сбалансирован. Вследствие непдентичности характеристик и режимов транзисторов условие баланса при изменении внешней температуры будет нарушаться, что проявляется в уходе „нуля11 прибора. Для установки электрического „нуля11 прибора (для балансировки УПТ) служат потенциометры R71 и R72. Ось потенциометра R71 выведена на переднюю панель прибора с гравировкой „О ТОЧНО1*. Ось потенциометра R72 выведена под шлиц с гравировкой „О ГРУБО11. При регулировке потенциометров R71 или R72 изменяется ток базы транзистора ППЗ, что позволяет установить величину его коллекторного тока, соответствующей балансу УПТ. При эксплуатации прибора в лабораторных и цеховых условиях потенциометр R72 не используется. При работе с прибором на крайних границах тампературного диапазона необходимо использовать оба потенциометра R71 и R72. Для устранения влияния напряжения перехода эмиттер-база
16
транзистора ПП4 на результат измерения УПТ собран по мостовой схеме, состоящей из транзисторов ПП1, ПП2, ППЗ и ПП4. Балансировка входной схемы УПТ осуществляется выравниванием потенциалов на базе ПП4 и коллекторе ПП2 при короткозамкнутом входе УПТ путем изменения величины сопротивлений потенциометра R70. Ось потенциометра R70 выведена под шлиц на переднюю панель с гравировкой „О ВНУТР11. Для стабилизации УПТ использована параллельная отрицательная обратная связь через резистор R74 (с эмиттера ПП5 на базу ПП4), которая также частично компенсирует уход „нуля11 УПТ при изменении температуры. Входное сопротивление усилителя составляет порядка 4,7 кОм, коэффициент усиления по напряжению равен 23, коэффициент усиления по току (после калибровки) равен 150.
Чувствительность УПТ (входной ток, соответствующий полному углу отклонения стрелки) равна 0,67 мкА. Потребляемый УПТ ток от источников питания Б2 и БЗ не превышает 5 мА.
1.5.3. Цепи калибровки УПТ
Для устранения временной нестабильности и исключения влияния внешних факторов (напр. температуры) в приборе предусмотрены цепи калибровки коэффициента усиления УПТ. Операция калибровки заключается в предварительной регистрации по индикатору ИП величин опорного напряжения от батареи Б1 и последующей установки значения коэффициента усиления УПТ. При нажатии кнопки К1 калибровочное напряжение от батареи Б1 подается через резистор R64 и потенциометр R65 непосредственно на стрелочный индикатор ИП. При этом фиксируется угол отклонения стрелки индикатора. Затем при нажатой кнопке КП регулировкой потенциометра R76, изменяя коэффициент усиления УПТ, совмещают стрелку индикатора с предыдущим показанием. При указанной последовательности операций точность калибровки не зависит от абсолютной величины калибровочного напряжения (в пределах линейной части передаточной характеристики УПТ).
1.5.4. Цепи измерения постоянных напряжений
При измерении напряжений на пределах 10, 30, 100, 300 мВ; 1, 3 В, измеряемое напряжение подается в зависимости от положения переключателя В2/1 на делитель
17
напряжения, собранный на резисторах Rl —R9. Нижним плечом делителя служит входное сопротивление УНТ.
Потенциометр R8 служит для точной установки самого чувствительного предела измерения—10 мВ (используется при настройке прибора). При измерении напряжений на пределах от 10 В до 1 кВ используется входная клемма с гравировкой „4-Ю V • -|-1 kV“. При этом на пределе 10 В включается делитель напряжения, собранный на резисторах R8, R9, RIO, R39, R84, R26. На остальных пределах, в зависимости от положения переключателя В2/2; в точку соединения резисторов R39, R26 подключаются шунтирующие цепочки R18-R19-R20, R21, R22—R23, R24//R25. Использование двух потенциальных клемм при измерении постоянных напряжений позволяет уменьшить влияние паразитных утечек тока в условиях повышенной влажности.
1.5.5. Цепи измерения синусоидальных напряжений низкой частоты
При измерении напряжений на пределах 300 мВ, 1, 3 В сигнал подается через переключатель В2/4 на пиковый детектор, собранный на диоде Д1. В качестве нагрузки детектора на пределе 300 мВ последовательно включены резисторы R43, R41, R60, R8, R9. На пределах 1 и 3 В к вышеуказанной цепочке через переключатель В2/5 последовательно присоединяются соответственно резисторы R54, R55 и R54, R56, R57. На пределах 10 и 30 В сигнал через переключатель В2/4 поступает на пиковый детектор, собранный на диоде Д2.
Изменение коэффициента передачи детектора при переходе с предела 10 В на 30 В аналогично пределам 1 и 3 В производится путем переключения нагрузки детектора.
Резистор R41 и потенциометры R55, R56, R58, R63 служат для точной установки пределов измерения 300 мВ, 1, 3, 10, 30 В соответственно (используются при настройке прибора). При измерении напряжений на пределах 100 и 300 В сигнал поступает на делитель напряжения, собранный на резисторах R47, R49, R51 (коэффициент деления 1 :100).
При измерении напряжений на пределе 1000 В сигнал поступает на делитель напряжения R45, R46, R49, R51. С делителей (коэффициент деления 1 : 1000) напряжение поступает на детектор, собранный на диоде Д1. Потенциометр R51 служит для точной установки пределов измерения 100, 300, 1000 В.
18
1.5.6. Цепи измерения синусоидальных напряжений высокой частоты
При измерении высокочастотных напряжений используется выносной пробник, в котором смонтирован пиковый детектор на диоде ДЗ.
При измерении напряжений на пределах 300 мВ, 1, 3 В сигнал непосредственно подается на пробник. С выхода пробника сигнал поступает на нагрузку, в качестве которой используются те же наборы резисторов, которые используются на пределах 300 мВ, 1, 3 В при измерении низкочастотных напряжений. Резистор R48 и потенциометры R42, R53 служат для точной установки пределов измерения (используются при настройке). Для расширения пределов измерения (от 10 до 300 В) используются выносные делители напряжения с коэффициентами деления 1 : 10 и 1 : 100.
1.5.7. Цепи измерения постоянных токов
При измерении токов на пределах 1, 10, 100 мкА, 1, 10, 100 мА в зависимости от положения переключателя В2/3 используются шунты, собранные на резисторах R29—R30, R31-R32, R33—R35 /R36, R34, R35/, R36, R37//R38.
При измерении тока на пределе 1 Л используется отдельная клемма с гравировкой 1 Л“, при этом ток протекает через шунт—резистор R40. При измерении токов на пределах 5 и 15 А используются внешние шунты. Падение напряжения на всех шунтах при номинальном значении пределов подается в точку соединения резисторов R3, R4 (предел 300 мВ при измерении постоянных напряжений).
1.5.8. Цепи измерения переменных токов
При измерении переменных токов сигнал подается на токовые шунты, которые используются и при измерении постоянного тока. Напряжение с шунтов через переключатель В2/4 поступает на вход детектора, собранного на диоде Д1. С выхода детектора напряжение подается в точку соединения резисторов R4, R5.
Для компенсации температурной погрешности детектора в режиме измерений переменных токов использован терморезистор R28, включенный последовательно с резистором R27. Потенциометр R44 служит для точной установки коэффициента передачи детектора при его работе в режиме измерения переменных токов.
19
1.5.9. Цепи измерения сопротивлений
Входная часть омметра представляет собой делитель напряжения, состоящий из измеряемого и образцового сопротивлений.
Делитель напряжения питается напряжением 1,5 В, подаваемого от батареи Б1. Напряжение на вход УПТ подается с образцового сопротивления, такое включение соответствует омметру с обратной шкалой. При работе на пределах измерения со средней точкой 15 Ом; 150 Ом; 1,5 кОм; 15 кОм; 150 кОм в качестве образцовых резисторов Используются соответственно цепочки Rll, R12, R13, R14, R13—R15, R13—R15—R16—R17. На пределе со средней точкой 1,5 МОм сигнал непосредственно подается через измеряемое сопротивление и резисторы RIO, R39, R84, R8, R9 на вход УПТ.
1.6. Общие указания
1.6.1. Повторная упаковка
Местное транспортирование должно производиться в укладочном ящике.
Перед укладкой прибора необходимо:
установить микротумблер ВЗ в положение „ВЫКЛ.“;
снять заднюю крышку прибора и вынуть батареи питания Б1, Б2, БЗ;
закрепить заднюю крышку;
батареи питания разместить в укладочном ящике.
При дальнем транспортировании укладочный ящик должен быть обернут влагонепроницаемой бумагой и упакован в ящик со стружкой, где должен быть хорошо амортизирован.
При повторной упаковке „Описание, инструкция по эксплуатации и паспорт" должно быть вложено в укладочный ящик. Распаковка производится обычным образом и пояснений не требует.
1.6.2. Приведение прибора в состояние готовности к эксплуатации
После распаковки прибора необходимо произвести внешний осмотр и убедиться в отсутствии наружных повреждений.
20
1.6.3. Указания по консерваций
При необходимости прибор может быть законсервирован. Консервация прибора производится в следующем порядке:
а) определить техническое состояние прибора, устранить обнаруженные при этом дефекты;
б) проверить комплектность прибора;
в) установить микротумблер ВЗ в положение „ВЫКЛ.“;
г) снять заднюю крышку и вынуть батареи питания Б1, Б2, БЗ, закрепить крышку;
д) все металлические части прибора и запасного имущества, не покрытые защитным слоем краски, смазать техническим вазелином (ГОСТ 782—59);
е) прибор обернуть в 3 — 4 слоя пергамента (ГОСТ 1341—60) н уложить в ящик, в котором производится транспортировка прибора с завода к потребителю;
ж) произвести запись в паспорте о консервации прибора, ящик с прибором опломбировать.
Расконсервацию производить в следующем порядке:
а) освободить прибор от упаковки, удалить смазку;
б) установить техническое состояние прибора;
в) сделать запись в паспорте о расконсервации прибора.
1.7. Указания по работе
1.7.1. Меры безопасности
При работе с прибором необходимо соблюдать следующие правила безопасности:
а) прибор должен быть заземлен;
б) работа с высоким напряжением (свыше 500 В) должна производиться с применением резиновых ковриков и перчаток при строгом соблюдении всех правил техники безопасности.
1.7.2. Подготовка к измерениям
Перед подготовкой к измерениям необходимо изучить назначение органов управления прибора. Рядом с каждой ручкой и клеммой имеются надписи, обозначающие их назначение.
Снять заднюю крышку прибора, закрывающую гнезда питания, в которые установить сухие элементы 373 „Марс“ (Б1, Б2, БЗ) находящиеся в укладке прибора. После чего
21
закрепить заднюю крышку. Установить стрелку измеритель ного прибора с помощью механического корректора на нулевую отметку шкалы. Соединить клемму (==") с землей.
Включить питание прибора микротумблером ВЗ и установить клавиши переключателя рода работ В1/1 —В1/6 в нейтральное положение.
Прогреть прибор в течение 5 минут.
Установить электрический нуль прибора ручкой „О ТОЧ? НО" до совмещения стрелки индикатора с нулевой отметкой шкалы.
При работе в условиях повышенной или пониженной температуры может оказаться, что электрический нуль не устанавливается. В этом случае следует установить ручку „О ТОЧНО" в среднее положение, отвинтить заглушку потенциометра „О ГРУБО" и отрегулировать его до установки электрического нуля. После установки нуля заглушку завинтить.
Поставить переключатель рода работ (В1) в положение „ —U“, переключатель пределов измерения (В2) в положение 10 мВ. Отвинтить заглушку потенциометра „0 ВНУТР.", замкнуть клеммы и потенциометром „0 ВНУТР."
установить стрелку индикатора на нулевую отметку шкалы. Завинтить заглушку потенциометра „0 ВНУТР.". Поставить переключатель рода работ в нейтральное положение.
Произвести калибровку коэффициента усиления усили-J теля постоянного тока. Для этого нажать кнопку К1 и запомнить угол отклонения стрелки индикатора (отсчет по верхней шкале прибора). Отпустить кнопку К1, нажать кнопку КП и регулировать ручкой КП до совмещения стрелки индикатора с предыдущим отсчетом. Опустить кнопку КП.
1.7.3. Проведение измерений
При эксплуатации прибора следует помнить, что при неизменной температуре окружающего воздуха у прибора, возможен дрейф электрического нуля за 30 мин порядка^ основной погрешности. При изменении внешней температуры установку электрического нуля и калибровку необхо-димо проводить перед каждым измерением. Не рекомендуется эксплуатировать прибор в условиях резких перепадов температуры. Погрешность прибора не превышает норм ТУ
22
в том случае, если ЭДС сухих элементов 373 „Марс“ не менее 1,35 В.
При измерении переменных напряжений не допускаются перегрузки, превышающие 2-х кратное номинальное напряжение на данной шкале.
Относительная погрешность измерения токов и напряжений, выраженная в процентах измеряемой величины, вычисляется по формуле
ДХ / Х„ \
8= х . 100% = о0-т 8П х — 1 J »
где X—показание прибора;
Хн — поминальное значение предела измерения;
80 — суммарная относительная погрешность прибора, выраженная в процентах конечного значения шкалы;
6П—класс точности используемой стрелочной системы (в нашем случае 8П=±1%).
Измерение постоянных напряжений
При измерении постоянных напряжений следует пользоваться щупами, придаваемыми к прибору. При измерении напряжений относительно „земли“ необходимо следить, чтобы к клемме подключался более низкий потенциал. При неизвестной величине измеряемого напряжения сигнал подать на клемму „ фЮУ-ь + 1kV“, а переключатель пределов В2 в положение „1 kV“. Если измеряемое напряжение известно и меньше 3 В, сигнал подать на клемму „ i ~ U“. Включить переключатель рода работ В1 в положение „ —U“. Установить переключатель В2 в положение, соответствующее измеряемому напряжению и произвести отсчет.
Измерение синусоидальных напряжений низкой частоты
При измерении напряжений выше 300 В подать сигнал на клемму „~1 kV“.
Поставить переключатель пределов В2 в положение „1 kV“. При измерении напряжений меньше 300 В подать сигнал на клемму „ ~~ U“. Включить переключатель рода работ в положение „~U“. Установить переключатель В2 в положение, соответствующее измеряемому напряжению и произвести отсчет.
23
Измерение синусоидальных напряжений высокой частоты
Поставить переключатель пределов В2 в положение „3V“. Включить вилку кабеля пробника в гнезда „ i~U“, При напряжениях больше 3 В надеть на пробник в зависимости от величины напряжения делитель 1 : 100 или 1 : 10 Включить клавишу ~ U“ переключателя рода работ. Подат! сигнал па пробник. Установить переключатель В2 в положение, соответствующее измеряемому напряжению н произвести отсчет. При напряжениях меньших 3 В следуе-пользоваться пробником без делителя. При работе на пределах 10, 100 В, п 30, 300 В с делителем 1 : 10 и 1: 100 переключатель пределов измерения устанавливается соответственно в положение 1 В п 3 В.
Измерение постоянных токов
Поставить переключатель пределов в положение „1 А“ При токах меньших 100 мА податьпзмеряемый ток на клем му „i Г‘. Включить переключатель рода работ в положе ние „—Iй. Установить требуемый предел измерения. Про извести отсчет. При измерении токов от 100 мА до 1 А из меряемый сигнал подается на клемму 1 А“.
При измерении токов от 1 до 15 А используется вы носной шунт Ш6 на пределы измерения 5 и 15 А. Вилк! шунта включается на клеммы „ ~1“, Нереключател! пределов измерения устанавливается в положение „ШУНТ** При работе на пределе 5 А отсчет прибора следует умней жить на коэффициент 0,5; при работе на пределе 15 А от счет умножается на коэффициент 1,5.
24
Измерение переменных токов
Измерение синусоидальных токов проводится аналогично измерению постоянных токов при включенной клавише переключателя рода работ „ — Г‘.
Измерение сопротивлении
Включить переключатель рода работ В2 в положение nR“- Установить требуемый предел измерения. Замкнуть клеммы „R“ накоротко. Установить при короткозамкнутых клеммах нуль омметра путем регулировки ручки „0£!“ до совмещения стрелки с нулевой отметкой шкалы омметра. Подключить к клемме ,,R“ измеряемое сопротивление. Произвести отсчет.
1.8. Профилактические работы
Профилактические работы проводятся с целью обеспечения работоспособности прибора в течение его эксплуатации и включают в себя:
а) внешний осмотр состояния прибора (один раз в 6 месяцев);
проверка крепления органов управления и регулировки, плавности их действия и четкости фиксации;
проверка состояния лакокрасочных и гальванических покрытий;
проверка комплектности прибора и исправности кабелей, придаваемых к прибору;
б) Осмотр внутреннего состояния монтажа и узлов прибора производится после истечения гарантийного срока один раз в два года и после ремонта;
Проверяются крепление узлов, состояние паек, качество работы переключателей, отсутствие сколов и трещин на деталях из пластмассы, удаляются грязь и коррозия, коррозийные места зачищаются и покрываются смазкой ЦИАТИМ-201.
25
1.9. Указания по ремонту
1.9.1. Возможные неисправности прибора и способы их устранения
Перечень возможных неисправностей с указанием наиболее вероятных причин и методов их устранения приведены в табл. 2.
Т а б л и ц а 2
Характерная Вероятная Методы
неисправность причина устранения
При нажатии кнопки КП стрелка не отклоняется или отклоняется мало; при нажатии кнопки К1 стрелка отклоняется нормально Разрядились источники питания Б2, БЗ Заменить сухие элементы (Б2, БЗ)
При нажатии кнопки К1 стрелка не отклоняется или отклоняется мало, при подаче сигнала на вход стрелка отклоняется нормально Разрядилась 6aia-pc:i Bl Заменить cyxeii элемент (Б1)
Не устанавливается электрический пуль прибора Вышли из строя транзисторы ППЗ или ПП4 Заменить транзисторы
Не устанавливается в и утре н пи п н у л ь .0 ВНУТР/ Вышли из строя транзисторы ПП1 или ПП2 Заменить транзисторы
1.9.2. Указания по регулировке прибора после замены элементов
После замены диода Д1 необходимо на вход прибора в режиме измерения переменных токов на пределе 10 мА подать от источника ИСН-1 ток 10 мА частотой 50 Гц и потенциометром R44 установить стрелку прибора на конечную точку шкалы 10 мА.
26
Затем в режиме измерения синусоидальных напряжений по низкочастотному входу от установки В1-4 подать на вход прибора поочередно напряжения 300 мВ, 1, 3, 100 В с частотой 400 Гц, подобрать резистор R41 и регулировкой потенциометрами R55, R56, R51 совместить стрелку прибора на конечные точки шкал 300 мВ, 1, 3, 100 В.
После замены диода Д2 подать на вход прибора от установки В1-4 напряжения 10 и 30 В с частотой 400 Гц и регулировкой потенциометрами R58 п R63 совместить стрелку прибора с конечными точками шкалы 10 и 30 В.
После замены диода ДЗ на пробник прибора подать сигнал 300 мВ, 1 В, 3 В частотой 1 МГц, подобрать резистор R48 и потенциометрами R42, R53 совместить стрелку индикатора с конечной точкой шкал 300 мВ, 1 В, 3 В.
Требуемые характеристики прибора по высокочастотному входу обеспечиваются при подборе диода ДЗ по величине обратного тока не более 1 мкА при подаче на диод постоянного напряжения 3 В.
При замене транзисторов ПП1—ПП6 усилителя постоянного тока прибор годен к эксплуатации,если сохранится работоспособность органов регулировки (устанавливаются электрический нуль, внутренний нуль калибровки).
Транзисторы подбираются парами ПП1 и ПП2, Г1ПЗ и ПП4, ПП5 и ПП6.
У транзисторов замеряются значения и 1ко на измерителе параметров триодов Л2-18, после чего они группируются по две штуки с одинаковым р и 1К0.
Значения р и 1К0 подбираются с точностью + 5%.
Резисторы R78 и R79, R85 и R86 группируются попарно.
Условия группировки:-§^=8,1 и -кй-=91. i\ IJ Г\ оО
Точность группировки ±0,5% (отношение резисторов).
27
Если электрический нуль не устанавливается (регулировки „О ТОЧНО11, „О ГРУБО"), необходимо подобрать соответствующую величину резистора R73 при средних положениях потенциометров R71 и R72. При неизменной величине резистора R73 подбор можно производить путем замены транзистора ППЗ.
Если входная схема УПТ не балансируется (не устанавливается внутренний нуль „О ВНУТР.необходимо подобрать соответствующую величину резистора R69 при среднем положении потенциометра R70. При неизменной величине резистора R69 проверить условия группировки транзисторов ПГИ и ПП2.
1.10. Указания по поверке
1.10.1. Поверяемые характеристики и средства поверки
Прибор поверяется на соответствие техническим характеристикам один раз в год после гарантийного срока и после ремонта.
При поверке производятся следующие операции: внешний осмотр и проверка работоспособности прибора; поверка основной погрешности при измерении постоянных напряжений;
поверка основной погрешности при измерении синусоидальных напряжении по низкочастотному входу;
поверка погрешности в расширенном диапазоне частот при измерении синусоидальных напряжений по низкочастотному входу;
поверка основной погрешности при измерении синусоидальных напряжений по высокочастотному входу;
поверка погрешности в расширенном диапазоне частот при измерении синусоидальный напряжений по высокочастотному входу;
поверка основной погрешности при измерении постоянных токов;
поверка основной погрешности при измерении переменных токов;
поверка основной погрешности при измерении сопротивлений.
При поверке рекомендуется использовать контрольно-измерительную аппаратуру;
28
M-ipxrou/ADsuua n nm г-, о-пт гл». т .> n Основные параметры х-т
наименование аппаратуры 1 и п 1 « г Примечание
1 г контрольно-измерительной аппаратуры 1
29
Продолжение табл.
Примечание. При проверке допускается использование аппаратуры, имеющей аналогичные параметры.
30
1.10.2. Порядок поверки
Внешний, осмотр и проверка работоспособности прибора
При поступлении в поверку приборы подвергаются внешнему осмотру. Они не должны иметь механических повреждений или неисправностей регулировочных и соединительных элементов. Исправность механической установки указателя прибора на нулевую отметку шкалы проверяется при выключенном приборе.
Работоспособность прибора проверяется следующим образом: включается питание прибора микротумблером ВЗ и проверяется исправность электрической установки указателя прибора на нулевую отметку шкалы во всем диапазоне измерения. Представляемые в поверку приборы должны быть укомплектованы согласно описанию (кроме запасного имущества) в объеме, требуемом поверочными органами.
Поверка основной погрешности при измерении постоянных напряжений
При поверке на вход прибора подается сигнал от установки В1-4 на пределах 10, 30, 100, 300 мВ, 1, 3, 10, 30, 100, 300 В и от источника ИСН-1 на пределе 1 кВ. Напряжение на пределе 1 кВ отсчитывается прибором С53/7. На пределах 1 и 3 В поверка производится во всех оцифрованных точках шкалы, на остальных пределах в конце шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение на пределах 1 и 3 В.
Поверка основной погрешности при измерении синусоидальных напряжений по низкочастотному входу
При поверке на вход прибора подается сигнал с частотой 400 Гц от установки В1-1 на пределах 300 мВ, 1, 3, 10, 30, 100, 300 В и от источника ИСН-1 па пределе 1 кВ. Напряжение на пределе 1 кВ отсчитывается прибором С53/7. На пределах 300 мВ, 1, 3, 10, 30 В поверка производится во всех оцифрованных точках шкалы, на остальных пределах в конце шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение на пределах 1 и 3 В.
31
Поверка основной погрешности при измерении синусоидальных напряжений по высокочастотному входу
При поверке на вход прибора подается сигнал от генератора ГЗ-41 с частотой 1 МГц на всех пределах измерения. Напряжение отсчитывается прибором ВЗ-24. На пределах 300 мВ, 1,3 В поверка производится во всех оцифрованных точках шкалы, на пределах 10, 30, 100 В в конце шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение на пределах 1 и 3 В. На пределе 300 В поверка производится в точке 10 шкалы 3 В.
Поверка погрешности в расширенном диапазоне частот при измерении синусоидальных напряжений, по низкочастотному входу
На пределе 300 мВ погрешность проверяется на частотах 20 Гц и 20 кГц, на пределах 1; 3; 10 В на частотах 20, 60 Гц; 1; 5; 10, 20 кГц с помощью генератора ГЗ-35 и вольтметра ВЗ-24.
На пределе 30 В погрешность проверяется на частотах 60 Гц, 20 кГц с помощью генератора ГЗ-ЗЗ и вольтметра ВЗ-24, а на частоте 20 Гц подсчитывается алгебраическим суммированием погрешности на частоте 60 Гц с частотным ходом в диапазоне от 20 до 60 Гц на пределе 10 В. Частотный ход — алгебраическая разность между погрешностями на частотах 20 и 60 Гц.
На пределах 100, 300 В, 1 кВ погрешность проверяется на частотах 50 Гц, 1 кГц с помощью источника ИСН-1 и вольтметра С53/7; а на частотах 20 Гц, 5, 10 кГц подсчитывается с учетом частотного хода в диапазоне 20—60 Гц; 1—5 кГц, 1 и 10 кГц пределов 1 и 3 В.
Проверка погрешности на пределах 300 мВ, 1, 3, 30, 100, 300 В, 1 кВ производится в конце шкалы, на пределе 10 В в точке 8, а также на тех отметках шкалы, в которых погрешность имела максимальное значение при определении основной погрешности.
Поверка погрешности в расширенном диапазоне частот при измерении синусоидальных напряжений по высокочастотному входу
Погрешность поверяется:
на пределе 300 мВ —на частотах 75, 100, 300, 1000 МГц; на пределах 1 и ЗВ —на частотах 10, 100, 700, 1000 МГц;
32
на пределах 10 и 30 В — на частотах 100, 300, 500 МГц; па пределе 100 В—-на частотах 100, 300 МГц.
На пределах 300 мВ, 1, 3, 10, 30, 100 В поверка производится в конце шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение при поверке основной погрешности. На частоте 10 МГц используется генератор ГЗ-41, на частотах 75, 100 МГц — генератор ГЗ-19А, па частотах 300, 500, 700, 1000 МГц — генератор ГЗ-20. Напряжение отсчитывается прибором ВЗ-24.
Примечания:
1. При поверке необходимо применять комплект фильтров. В случае применения резонансных фильтров их необходимо настраивать на частоту генератора или подстраивать частоту генератора на частоту фильтра в резонанс (максимум отклонения индикатора).
2. При поверке необходимо руководствоваться .Инструкцией 222—63 по поверке электронных вольтметров при частотах до 1000 МГц’.
Поверка основной погрешности при измерении постоянных токов
При поверке на вход прибора подается сигнал от источника ИСН-1 на всех пределах.
Ток на пределах 1, 10, 100 мкА отсчитывается прибором М1201, а на пределе 1, 10, 100 мА, 1, 5, 15 А —прибором М1104. На пределах 10 и 15 А проверка производится во всех оцифрованных точках шкалы, на остальных пределах в конце шкалы, а также на тех отметках, в которых погрешность имела максимальное значение на пределах 10 мА,
Поверка основной погрешности при измерении переменных токов
При поверке на вход прибора подается сигнал с частотой 50 Гц от источника ИСН-1 на всех пределах. На пределах 1,5, 15 А ток отсчитывается прибором Д570/2, на пределах 100 мкА, 1, Ю, 100 мА—-прибором Ф-506.
На пределах 10 мА и 15 А поверка производится во всех оцифрованных точках шкалы, на остальных пределах в конце шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение на пределе 10 мА.
Поверка основной погрешности при измерении сопротивлений
При поверке в качестве образцовых сопротивлений используются магазины сопротивлений РЗЗ и Р4002. На пределе 102й поверка проводится во всех оцифрованных точках
33
шкалы на пределах 1, 10, 103, 104, 1052 в средней точке шкалы, а также на тех отметках шкалы, в которых погрешность имела максимальное значение на пределе 102й.
1.11. Хранение
Прибор может храниться в капитальных неотапливаемых хранилищах при температуре окружающего воздуха от минус 40 до плюс 30° С и влажности до 95% при нормальной температуре.
Приложение 1
10тУ 100mV 300mV 3/ 5Qv 1DOV 300/
Ю/иЯ 1O0JU.4 1m R lOOmfl ifi
xfi? fOQ •ЮгЯ >d? юЪ
1kv.
Схема электрическая принципиальная
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ СХЕМЫ ПРИБОРА В7-13
Зона Поз. обозначение Наименование Количество Примечание
R1 Резистор МВСГ-0,12-3 МОм-0,1-Б РТУ МССР 642-62 1
R2 » ПТМН-1-750 кОм±0,5% ОЖО.467.503 ТУ 1
R3, R4 . ПТМН-0,5-300 кОм±0,5 % То же 2
R5 , ПТМН-0,5-75 кОм±0,5% 1
R6, R7 » ПТМН-0,5-30 кОм ±0,5 % 2
R8 » переменный СП5-1А 10 кОм ОЖО.468.505 ТУ 1
R9 , ПТМН-0,5-5,6 кОм±0,5% ОЖО.467.503 ТУ 1
R10 » ПТМН-1-470 кОм±0,5% То же 1
R11* , ОМЛТ-0,5-160 Ом±Ю% ГОСТ 7113—66 1 Ставить при регули-
ровке.
R12 » ПТМН-0,5-15 Ом±1% ОЖО.467.503 ТУ 1
R13 , ПТМН-0,5-150 Ом ±0,5 % То же 1
R14 , ПТМН-0,5-1,5 кОм±0,5% „ 1
R15 „ ПТМН-0,5-15 кОм±0,5% , 1
R16 , ПТМН-0,5-150 кОм±0,5% 1
R17 . ОМЛТ-0,5-1,8 кОм ±10 % ГОСТ 7113-66 1
Зона Поз. обозначение Наименование Количест! Примечание
R18-R19 Резистор ПТМН-0,5-300 кОм ±0,5 % ОЖО.467.503 ТУ 2
R20 » ПТМН-0,5-75 кОм±0,5% Тоже 1
R21 „ ПТМН-0,5-150 кОм±0,5% 1
R22 , ПТМН-0,5-39 кОм±0,5% 1
R23 , ПТМН-0,5-7,5 кОм ±0,5% 1
R24 ПТМН-0,5-15 кОм±0,5% 1
R25 . О МЛ Т-0,5-160 кОм ±5% ГОСТ 7113-66 1
R26 , МВСГ-0,5-6,75 МОм-0,1-Б РТУ МССР 642-62 2 Послед.
R27 „ ОМЛТ-0,5-82 кОм±10% ГОСТ 7113—66 1
R28 Терморезистор КМТ-4-22 кОм ГОСТ 10688—63 1
R29 Резистор ПТМН-1-750 кОм ±0,5 % ОЖО.467.503 ТУ 1
R30 . ПТМН-0,5-150 кОм±0,5% То же 1
R31 , ПТМГк-0,5-30 кОм ±0,5 % 1
R32 . ПТМН-0,5-2,2 кОм ±0,5% 1
R33 , ПТМН-0,5-3 кОм ±0,5% 1
R34 . ПТМН-0,5-300 Ом ±1 % 1
R35 R36* Резистор » ПТМН-0,5-33 Ом±1% ОМЛТ-0,5-330 Ом ±10 % ОЖО.467.503 ТУ ГОСТ 7113-66 1 1 от 300 до 360 Ом
R37 5» ПТМН-0,5-3 Ом±1% ОЖО.467.503 ТУ 1
R38* 9 ОМЛТ-0,5-120 Ом±10% ГОСТ 7113-66 1 от НО до 130 Ом
R39 9 ПТМН-1-1МОм±0,5% ОЖО.467.503 ТУ 1
R40* 9 0,264±0,5% ЯЫ4.675.542 Сп 1 от 0,263 до 0,265 Ом
R41s 9 ОМЛТ-0,5-200 кОм ±5 % ГОСТ 7113-66 1 от 180 до 210 Ом
R42 9 СПЗ-9а-10-220 кОм-20% ОЖО.468.012 ТУ 1
R43 9 ОМЛТ-0,5-91 кОм ±5% ГОСТ 7113—66 1
R44 9 СПЗ-9а-10-47 кОм-20% ОЖО.468.012 ТУ 1
R45 9 ПТМН-0,5-300 кОм ±0,5% ОЖО.467.503 ТУ 3 Послед.
R46 9 ПТМН-0,5-100 кОм±0,5% То же 1
R47 9 ПТМН-1-100 кОм±0,5% » 1
R48* 9 ОМЛТ-0,25-47 кОм ±10% ГОСТ 7113—66 1 от 33 до 56 кОм
R49 9 ПТМН-0,5-1кОм±0,5% ОЖО.467.503 ТУ 1
R50 9 ОМЛТ-0.5-470 Ом±10% ГОСТ 7113-66 1
R51 9 переменный СП5-1А 100 Ом ОЖ0.468.505 ТУ 1
R52 9 ОМЛТ-0,5-100 Ом±Ю% ГОСТ 7113—66 1
СО R53 9 СПЗ-9а-10-470 кОм-30% ОЖО.468.012 ТУ 1
Зона Поз. обозначение Наименование Количество Примечание
R54 Резистор ОМЛТ-0,5-1,2 МОм±5% ГОСТ 7113-66 1
R55 „ СПЗ-9а-10-470 кОм-30% ОЖО.468.012 ТУ 1
R56 , СПЗ-9а-10-1 МОм-30 % То же 1
R57 „ ОМЛТ-0,5-3,6 МОм ±5 % ГОСТ 7113—66 1
R58 , СПЗ-9а-10-15 кОм-20 % ОЖО.468.012 ТУ 1
R59 » ОМЛТ-0,5-3,6 МОм±5% ГОСТ 7113-66 1
R60 » ОМЛТ-0,5-150 кОм±5% То же 1
R61 . ОМЛТ-0,5-27 кОм ±5 % 1
R62 . ОМЛТ-0,5-8,2 кОм ±5 % 1
R63 . СПЗ-9а-10-4,7 кОм-20% ОЖО.468.012 ТУ 1
R64 . ПТМН-0,5-15 кОм±0,5% ОЖО.467.503 ТУ 1
R65 , переменный СП5-1А 2,2 кОм ОЖО.468.505 ТУ 1
R66 . МВСГ-0,12-2,5 МОм-0,1-Б РТУ МССР 642-62 1
R67 . ПТМН-0,5-47 кОм±0,5% ОЖО.467.503 ТУ 1
R68 . ОМЛТ-0,5-33 кОм±Ю% ГОСТ 7113—66 1
R69 . ОМЛТ-0,5-150 кОм±10% То же 1
R70 Резистор СПЗ-9а-16-470 кОм—30% ОЖО.468.012 ТУ 1
R71 Потенциометр ППЗ-40-20 кОм±10% ОЖО.468.603 ТУ 1
R72 Резистор СПЗ-9а-16-220 кОм—2$% ОЖО.468.012 ТУ 1
R73 ОМЛТ-0,5-33 кОм ±10% ГОСТ 7113—66 1
R74 » ОМЛТ-0,5-180 кОм ±10 % То же 1
R75 • ОМЛТ-0,5-150 кОм±Ю% * 1
R76 Потенциометр ППЗ-40-470 Ом±10 % ОЖО.468.503 ТУ 1
R77 » ППЗ-40-1 кОм ±10 % То же 1
R78* Резистор ОМЛТ-0,25-120 кОм±10% ГОСТ 7113-66 1 Подбирается совместно с R79
R79* » ОМЛТ-0,25-15 кОм±Ю% То же 1 Подбирается совместно с R78
R80 * ОМЛТ-0,25-270 кОм ±5 % » 1
R81 ОМЛТ-0,25-56 Ом ±10% а 1
R82 0,0404 ±0,5 % ЯЫ7.717.001 1
R83f 0,0202 ±0,5 % Я Ы 7.717.000 1 От 0,0201 до 0,0203 Ом
R84 » ПТМН-0,5-15 кОм±0,5% ОЖО.467.503 ТУ 1
R85- » ОМЛТ-0,25-620 кОм±10% ГОСТ 7113-66 1 Подбирается совместно с R86
R86* ОМЛТ-0,25-6.8 кОм ±10 % То же 1 Подбирается совместно с R85
Cl Конденсатор МБМ-160-0,5 мкФ-11 ГОСТ 5171-69 1
СО С2 » МБМ-250-0,5 мкФ-11 То же 1
Зона Поз. обозначение Наименование
СЗ С4* С7 С8 С9 СЮ, СИ С12 В1 В2 ВЗ КН1; КН2 ИП Д1 Д2 ДЗ* Б1—БЗ К1-К11 ПП1-ПП6 Конденсатор МБМ-250-0,5 мкФ-11 . КМ-За-НЗО-47ОО пФ , KM-3a-H30-2200 пФ » КМ-Зв-НЗО-4700 пФ . КД-1а-М47-1,5 пФ±0,4-3 » КТЧ-1Т-3/20 пФ , КМ-За-НЗО-47ОО пФ Переключатель клавишный » 11П5НПМ Микротумблер МТ-3 Кнопка КМ2-1 ОЮЗ.604.002 СП Микроамперметр (переделка) Диод полупроводниковый Д18 То же Д2Е , Д18 Элемент 373 Зажим ЗМП Транзистор 1Т308 В
В ч О Й
ГОСТ 5171—69 1
ОЖО.460.043 ТУ 1
То же 1
0 1
ГОСТ ВД 7159-70 1
ОЮ0.460.000 ТУ 2
ОЖ0.460.043 ТУ 1
ЯЫ4.035.009 Си 1
ГЯО.360.011 ТУ 1
ОЮ0.360.016 ТУ 1
ОЮО.360.011 ТУ 2
ЯЫ5.172.037 1
ЩТЗ.362.002 ТУ 1
СМ3.362.004 ТУ 1
ЩТ3.362.002 ТУ 1
ГОСТ 12333-66 3
Га 0.483.000 ТУ 11
ЖК3.365.120 ТУ 6
Примечание
Ставить при регулировке от 3300 до 68 '< пФ
М1690А кл. 1,0 0—100 мкА верт.
Подбирается по величине обрат, тока .Марс”
Приложение 2
Схема маркировочная
ТАБЛИЦА РЕЖИМОВ ППП
Приложение 3
Обозначение по СхЭ Тип транзистора Постоянное напряжение (В) Примечание
коллектор эмиттер база
ПП1 1Т308В -2,5 — —
ПП2 » -0,5 -0,1 —
ППЗ я -2,5 — —
ПП4 я -1,3 — —
ПП5 W -2,5 — —
ПП6 я -1,1 — —
Примечание. Напряжение измеряется относительно корпуса прибора при величине ЭДС элементов Б1 и Б2 1,5 В тестером Ц-55, Ц-56.
