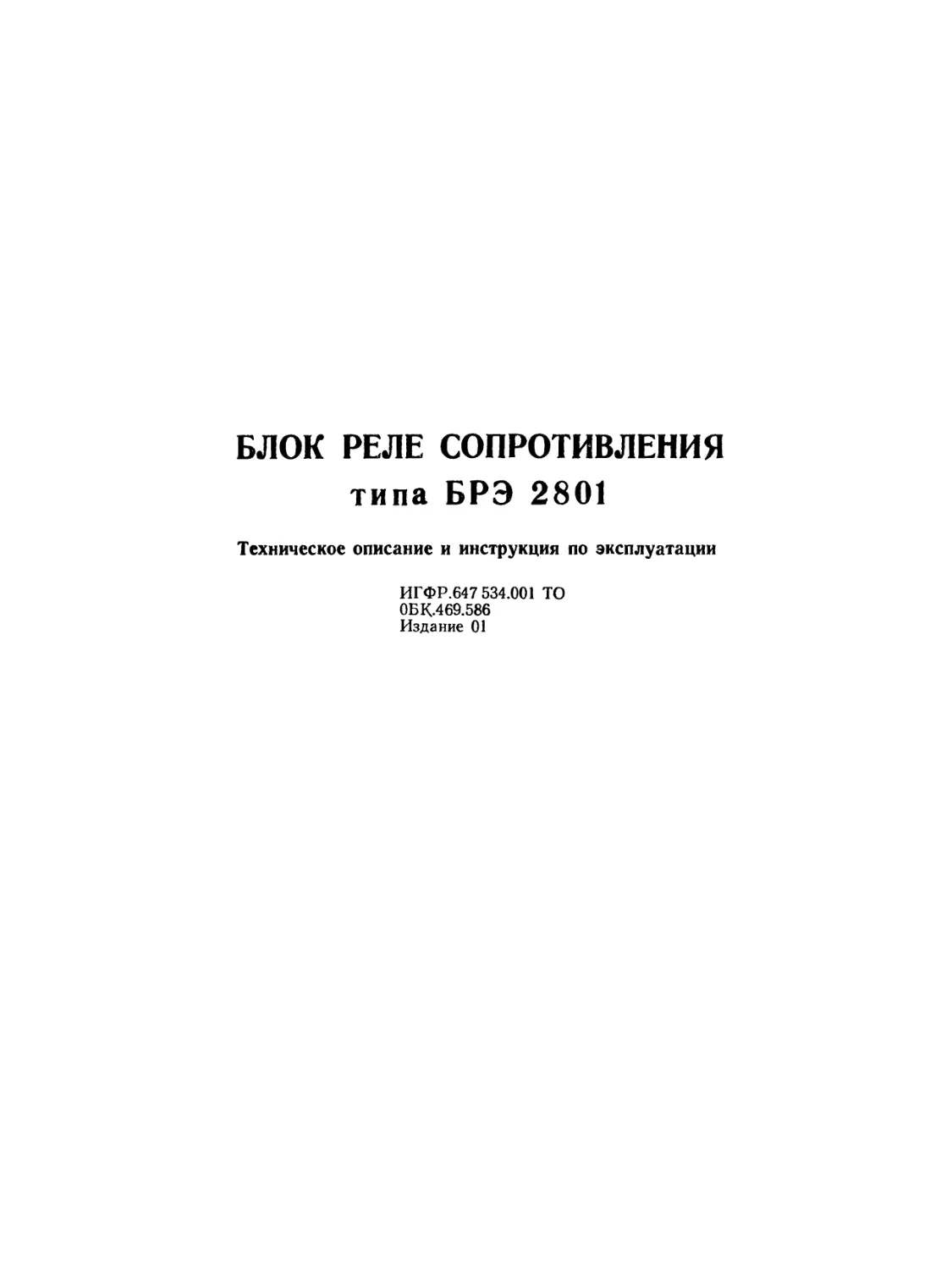

БЛОК РЕЛЕ СОПРОТИВЛЕНИЯ
типа БРЭ 2801
Техническое описание и инструкция по эксплуатации
ИГФР.647 534.001 ТО
0БК.469.586
Издание 01

ВНИМАНИЕ!
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
До изучения технического описания инструкции
г: *кспл\атации изделие не включать!
В связи с систематически проводимыми
работами по совершенствованию конструкции и технологии
изготовления возможны некоторые расхождения
уежду описанием и поставленным изделием, не
влияющие на изделие, на условия его монтажа и
эксплуатации.
ВВЕДЕНИЕ
Настоящим техническим описанием и
инструкцией по эксплуатации следует руководствоваться
при изучении, монтаже и эксплуатации блока реле
сопротивления типа БРЭ 2801, именуемого в
дальнейшем «блок реле сопротивления» или «блок».
1. НАЗНАЧЕНИЕ
Блок реле сопротивления типа БРЭ 2801
предназначен для использования в качестве пусковых
или измерительных дистанционных органов в
различных схемах релейной защиты и реагирует на
установленную величину комплексного
сопротивления на входных зажимах.
2. 1. Основные параметры блока сопротивления
соответствуют данным, указанным в табл. 2. 1.
2. 2. Блок реле сопротивления предназначен
для работы в следующих условиях:
Ц номинальные значения климатических
факторов внешней среды по ГОСТ 15543—70 и ГОСТ
15150—69. При этом: нижнее предельное значение
температуры окружающего воздуха принимается
равным минус 20°С, верхнее предельное значение
температуры окружающего воздуха принимается
равным 45°С;
2) высота над уровнем моря не выше 2000 м;
3) окружающая среда — невзрывоопасная, не
содержащая токопроводящей пыли, агрессивных
газов в концентрациях,* разрушающих металл и
изоляцию;
4) место установки должно быть защищено от
попадания брызг воды, масел, эмульсий, а тайже
от прямого воздействия солнечной радиации;
5) группа условий эксплуатации Мб по ГОСТ
17516—72. При этом максимальное ускорение
вибрационных нагрузок равно 0,7 g;
6) рабочее положение в пространстве —
вертикальное с допустимым отклонением до 5° в любую
сторону.
Таблица 2. 1..
Тшюисполнение
БРЭ280120Е2АУХЛ4
БРЭ 2801 20Е2АО4
БРЭ 2801 27Е2АУХЛ4
БРЭ 2801 27Е2А04
БРЭ 2801 20Е2БУХЛ4
БРЭ 2801 20Е2БО4
БРЭ 2801 27Е2БУХЛ4
БРЭ 2801 27Е2Б04
БРЭ 2801 20И2АУХЛ4
БРЭ 2801 20И2АО4
БРЭ 2801 27И2АУХЛ4
БРЭ 2801 27И2А04
БРЭ 2801 20И2БУХЛ4
БРЭ 2801 20И2БО4
БРЭ 2801 27И2БУХЛ4
БРЭ 2801 27И2Б04
Парамет|ры

номинальный ток, ]
А !
1
5
1
5
1
5
1
5
номинальное
на/пряжение,
В
100
100
100
100
100
100
too
100
сопротивление
срабатывания,
Ом
5
1
20
4
5
1
20
4
частота,
Гц
50
50
50
50
60
60
60
1 60
напряжение оперативного
постоянного тока, В
220, ПО
220, ПО
220, ПО
220, ПО
220, ПО
220, ПО
220, ПО
220, ПО
2. 3. Оболочка имеет степень защиты IP40 по
ГОСТ 14255—80, а клеммник для внешних
присоединений IP00 по ГОСТ 14255—69.
2. 4. Сопротивление изоляции всех независимых
цепей блока относительно корпуса и между собой
в обесточенном состоянии блока соответствует
данным табл. 2. 2.
2. 5. Величина тока утечки цепей переменного
тока и цепей напряжения переменного тока,
соединенных между собой, относительно корпуса не
превышает значений, указанных в табл. 2. 2.
3

Состояние
блока
Холодное
состояние
Ток утечки,
мА, не более
2
Таблица 2. 2.
Сопротивление
изоляции, МОм, не менее
! 10
2. 7. Минимальные уставки Z у по
сопротивлению срабатывания реле сопротивления,
регулируемые в цепях тока, при угле максимальной
чувствительности <р м. ч. имеют значения, приведенные
в табл. 2. 3.
Таблица 2. 3.
Примечание. Характеристики, приведенные в дальнейшем
без специальных оговорок, соответствуют нормальным
условиям: температуре окружающего .воздуха (20±5)°С;
относительной влажности не более 80%; номинальному значению
напряжения операшвнюго постоянного тока.
2. 6. Электрическая изоляция всех независимых
цепей блока относительно корпуса и между собой
выдерживает без пробоя или перекрытия
испытательное напряжение 1500 В переменного тока
частоты 50 Гц в течение 1 мин. Электрическая
изоляция цепей тока, включаемых в разные фазы,
между собой выдерживает без пробоя и перекрытия
испытательное напряжение 1500 В переменного
тока частоты 50 Гц в течение 1 мин.
Наименование параметра
Минимальные уставки
для (исполнения по
сопротивлению,
Ом/фазу
А
Б
Норма для исполнения
по току
1 А
1,25; 2,5; 5
5; 10; 20
5 А
0,25; 0,5; 1
1; 2; 4
2. 8. Обеспечивается кратность регулировки
уставки по сопротивлению срабатывания в цепях
напряжения не менее 40.
2. 9. Диапазон токов десятипроцентной
точности работы реле сопротивления приведен в табл. 2.4.
Таблица 2. 4.
Минимальные уставки, Ом/фазу
Диапазон токов, А
при характеристике
окружность
эллипс
1,25
(0,25)
1,12—40
(5,6—200)
1,6—40
| (8—200)
2,5
(0,5)
0,56—20
(2,8—100)
0,8—20
(4—100)
5
(1)
0,28—10
(1,4—50)
0,4—10
(2—50)
20
(4)
0,07—2,5
(0,35—22,5)
0,1—2,5
(0,5—12,5)
Примечание. Здесь f далее по тексту значения токов и
сопротивлений срабатывания, указанные в скобках,
соответствуют исполнению блока на 5 А.
2. 10. Характеристика срабатывания имеет вид
окружности или пересекающихся дуг окружности
(в дальнейшем для сокращения—эллипса),
проходящих через начало координат, смещенных в
I или III квадрант, с центром в начале координат.
Обеспечивается соотношение осей эллипса
0,5±0Д)5; 0,75:4:0,075; окружности— 1,0+0,1.
Обеспечивается ступенчатая регулировка (6±1,2),
(124=2,4), (20±4)% относительно Zy при
смещении в III квадрант комплексной плоскости или
(5±2) % и плавно в диапазоне (5—50) % — при
смещении в I квадрант.
При регулировке смещения характеристик
значения Z у по п. 2. 7 остаются без изменения.
Реле сопротивления с характеристиками
срабатывания, смещенными в I квадрант, не
срабатывают при Z р = 0 при изменении тока от 2 1т. р. до
максимального по п. 2. 9 и в диапазоне изменения
температуры по п. 2. 2.
2. И. Угол максимальной чувствительности
реле сопротивления равен (65±4)° или (80±4)с в
зависимости от положения переключателей
регулировки.
Абсолютная дополнительная погрешность при
изменении частоты сети не более чем на ±3 Гц —
не более ±3°.
2. 12. Относительная основная погрешность по
сопротивлению срабатывания реле сопротивления
на минимальной уставке по п. 2. 7 не превышает
±10%. Дополнительная погрешность при
изменении температуры в диапазоне, указанном в п. 2. 2,
не превышает d=4%, при изменении частоты сети
не более чем на ±3 Гц— не более 10%.
2. 13. Время срабатывания реле сопротивления
при ф м. ч. и токе 1^2 I т. р. для характер'истик
срабатывания без смещения с включенным
контуром памяти или со смещением в III квадрант на
(12±2,4)% и более при величине
сопротивления Zp на входе реле 0^Zp<0,7 Zy и
0,3 Z y^Z р^0,7 Z у должно быть, соответственно,
не более:
0,065 с и 0,05 с для круговой характеристики;
0,075 с и 0,06 с для эллипса.
Примечание. За ток точной ра'боты реле сопротивления
I т. р. принято минимальное значение тока десятипроцентной
точности по п. 2. 9.
2. 14. Коэффициент возврата реле
сопротивления при ф м. ч. и токе 1 = 2,5 I т. р. и более не выше
1,07, а при ф, отличных от ф м. ч. — не выше 1,15.
2. 15. Выходные реле — повторители реле
сопротивления имеют по два переключающих контакта.
Коммутационная способность контактов не менее
30 Вт при напряжении постоянного тока не более
250 В, токе не более 0,5 А, с постоянной времени
индуктивной нагрузки не более 5- 10~3 с.
Механическая износостойкость контактов не менее 10 000
циклов.
4

2. 16. Термическая стойкость:
цепей переменного тока в течение 1 с — 40 I н,
длительно— 1,1 I н,
цепей переменного напряжения длительно —
1,15 Uh,
цепей напряжения постоянного тока длительно—
1,1 Uh.
2. Ц. Потребляемая мощность при
номинальных значениях тока и напряжения не превышает:
цепями переменного тока — 1 (2) ВА/фазу;
цепями переменного напряжения — 2 ВА/фазу;
цепями напряжения постоянного тока — 45 Вт
при Uh = 220 В и —20 Вт приИн^ПО В.
2. 18. Габаритные размеры блока не более
378X216X270 мм.
2. 19. Масса блока не более 15 кг.
3. СОСТАВ ИЗДЕЛИЯ
Конструкция блока типа БРЭ 2801
представляет собой однорядную кассету блочно-унифициро-
вакной конструкции типа БУК-б. Для защиты от
влияния внешней среды кассета помещена в
защитную оболочку и закрывается с передней и задней
стороны с помощью съемных венчика и
металлической пластины. Венчик с передней стороны
кассеты содержит пластину из прозрачного
материала. Габаритный чертеж блока приведен на рис. 1,
а общий вид кассеты блока приведен на рис. 2.
Касета изделия содержит типовые блоки,
обозначения и типы которых приведены в табл. 3. 1.
Таблица 3. 1
Обозначение
Наименование
Тип
Е1
Е2
ЕЗ
Е4
Блок реле сопротивления
Блок реле сопротивления
Блок реле сопротивления
Блок выходных реле
С108
С108
С108
P11I0
В комплект поставки входят:
1) блок ре'ле сопротивления типа БРЭ 2801 —
1 шт.;
2) комплект запасных частей согласно перечню,
приведенному в разделе II настоящего
технического описания— 1 комплект;
3) детали для крепления блока и
присоединения внешних проводников — 1 комплект;
4) техническое описание и инструкция по
эксплуатации — 1 экз.;
5) паспорт — 1 экз.
4. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
4. 1. Упрощенная функциональная схема.
Упрощенная функциональная схема блока реле
сопротивления приведена на рис. 3.
В схеме приняты следующие обозначения:
U, I — междуфазные (фазные) напряжения и
соответствующие токи фаз;
PCI, PC2, РСЗ —три блока реле
сопротивления типа С108;
БВР — блок выходных реле типа P1U0;
Ui," U2, Us — выходные сигналы при
срабатывании, соответственно PCI, PC2, РСЗ;
U вых. 1, U вых. 2, U вых. з — выходные сигналы
реле повторителей, при срабатывании,
соответственно, PCI, PC2, РСЗ.
Блок реле сопротивления содержит три
одинаковых блока реле сопротивления типа С108.
Каждый из блоков реле сопротивления (PC) может
включаться на междуфазные напряжения и
разность токов соответствующих фаз. Предусмотрена
также возможность переключения PC на фазные
напряжения и на фазные токи, компенсированные
током нулевой последовательности (1ф+к-3 I о)
где:
I ф — фазный ток;
I о — составляющая тока нулевой
последовательности;
к — коэффициент компенсации, равный 1.
При отсутствии короткого замыкания сигналы
Ui, UvU3 на выходе PCI, PC2, РСЗ и сигналы
U вых. I, U вых. 2, U вых. з на выходах их реле-
повторителей отсутствуют. При возникновении к. з.
срабатывают определенные PC и на их выходах, а
также на выходах их реле-повторителей
появляются соответствующие выходные сигналы.
4. 2. Блок реле сопротивления.
На рис. 4 приведена обобщенная
функциональная схема реле сопротивления, включенного на
.междуфазное напряжение и разность токов фаз А
и В.
В схеме
UAB
I АВ
+ U'CA, -
—LT ВС
-t-li'
—U'
Ui
дн,
АВ,
АВ
ДТ
БП
Ф1, Ф2
приняты обозначения:
- междуфазное напряжение,
подводимое к PC;
- разность токов фаз А и В,
подводимых к PC;
- положительное и отрицательное
напряжения от вторичных цепей
датчиков напряжения неповрежденных фаз,
подводимые, соответственно, от РСса
и PC ВС;
- положительное и отрицательное
напряжения от вторичных цепей
датчика напряжения, необходимые для
формирования поляризующих в PC ВС и в
PC CA;
- выходной сигнал реле
сопротивления;
- соответственно, датчик напряжения и
датчик тока, имеющие на своих
выходах напряжения, пропорциональные
напряжении} и току поврежденных
фаз;
- блок подпитки для формирования
поляризующего напряжения от
неповрежденных фаз;
- формирователи сравниваемых
синусоидальных величин Ei и Ёг,
являющихся линейной функцией
напряжения и тока, которые для случая
характеристики PC, не проходящей
5

через начало координат, описываются
выражением:
E1=KiiU-hKi2i=Kui (z-zo,
Kl2 .
Z,= —
Кн
(I)
где К»
К*, K*
ФИН
PO
cc
Ea-Kn U + K22 I-Ku I (Z-Zs),
Z2= _k7'
— коэффициент передачи схемы
формирования сравниваемых величин по
напряжению;
— коэффициенты передачи схемы
формирования сравниваемых величин,
соответственно, Ei и Ё2 по току;
— двухполупериодный формирователь
импульсов несовпадения по знаку
мгновенных значений сравниваемых
величин Ei и Ё2. На выходе ФИН
формируется сигнал, длительность
положительных импульсов которого
пропорциональна времени
несовпадения 1мс , а длительность
отрицательных импульсов — времени совпадения
t с сравниваемых величин;
— реагирующий орган, который
обеспечивает сравнение времени
несовпадения с временем совпадения;
— схема сравнения величин Et и Ёг по
фазе, состоящая из ФИН и РО.
Условие срабатывания схемы сравнения по
фазе можно записать в виде
аср <arg
где а ср, (2я-а ср)
1^<2я-аср
Е2
(2)
углы, на которые величина
Ё2 отстает от величины Ё{ на грани
срабатывания.
Условию (2) в соответствии с (1) в комплексной
плоскости сопротивлений соответствует выражение,
определяющее характеристику срабатывания реле
сопротивления
<2я-аср (3)
acp<ar£-fir
где вектор Z-Z2 отстает от вектора Z-Zi. При
этом для любых точек Z=Z' (см. рис. 5а),
находящихся внутри заданной характеристики, угол между
векторами Z-Zj и Z-Z2 по абсолютному значению
а'>аср, а для точек Z = Z", находящихся вне
характеристики, угол а"<а ср.
Характеристика в общем случае имеет вид
пересекающихся дуг окружностей, а при угле
аср =jt/2 превращается в окружность.
На рис. 56, в приведены возможные
характеристики срабатывания реле сопротивления в
комплексной плоскости сопротивления. Характеристики
на рис. 56 имеют вид направленных окружности
или эллипсов, проходящих через начало координат
под углом максимальной чувствительности 65° или
6
80е с возможностью регулировки соотношения осей
эллипса равным —^~
1,2 — окружность;
2 — эллипс с соотношением осей 0,75;
3 — эллипс с соотношением осей 0,5.
Характеристики на рис. 5в имеют вид окруж-
ностей с разными величинами смещения ~—
в I или III квадранты комплексной плоскости:
1 — направленная окружность с величиной
смещения в I квадрант
Ь- =0,5;
2 — направленная окружность с величиной
смещения в I квадрант
^—0,05;
3 — направленная окружность, проходящая
через начало координат;
4 — направленная окружность с величиной
смещения в III квадрант
|2 0,06;
5 — направленная окружность с величиной
смещения в III квадрант
1г=0Л2;
6 — направленная окружность с величиной
смещения в III квадрант
|^=0,2;
7 — окружность с центром в начале
координат
Z,
Угол максимальной чувствительности (<р м. ч.)
для характеристик на рис. 5в равен 65° или 80°.
Соотношения осей эллипса для указанных
характеристик равны 1; 0,75; 0,5.
Формирование сигналов, пропорциональных
току и напряжению линии, обеспечивается
промежуточными трансформаторами тока ТА1 и
напряжения TV1 (см. схему блока реле сопротивления
типа С108, приведенную на рис. 6).
Переключателями SB1 и SB2 обеспечивается
изменение уставки PC по сопротивлению
срабатывания в цепях тока. Коэффициент изменения
уставки в цепях тока Ki в зависимости от
положения переключателей SB1 (верхняя регулировка) и
SB2 (нижняя регулировка) имеет значения:
К. Ф _ 1
(4)

Переключателем ХВ2 (ступенчатая
регулировка) и потенциометром R11 (плавная регулировка)
обеспечивается изменение уставки PC в цепях
напряжения. Коэффициент изменения уставки в
цепях напряжения Ки в зависимости о^ положения
переключателя ХВ2 «N%» и коэффициента
плавной регулировки «К»» который может изменяться в
диапазоне от 0,4 до 1, имеет значение
Уставка PC по сопротивлению срабатывания
определяется из выражения
v гуном.-К1 ZyHOM.-КЫОО /Лч
Zy= v = —l , (6)
где Zy ном. = 5(1) или 20(4) Ом/фазу, в
зависимости от исполнения.
С учетом диапазона токов точной работы
уставка PC может регулироваться в пределах от
1,25 (0,25) до 200 (40) или от 5 (1) до 800 (160)
Ом/фазу.
Переключателем ХВ1 (ступенчатая
регулировка) и потенциометром R5 (плавная регулировка)
обеспечивается смещение точки Z2 характеристики
срабатывания PC в I или III квадранты
комплексной шюскости сопротивления. Переключателями
SB3 и SB4 обеспечивается изменение угла
максимальной чувствительности PC. При этом
отклонение уставки, вызванное изменением ф м. ч.,
компенсируется регулировкой переключателем SB5. При
заданной уставке ф м. ч. = 65° переключатели SB3,
SB4, SB5 следует установить в вертикальное
положение, соответствующее их разомкнутому
состоянию, а при ф м. ч. = 80° переключатели SB3, SB4,
SB5 следует перевести в горизонтальное
положение, соответствующее замкнутому состоянию.
При заданной смещенной характеристике
переключатели SB6, SB7, SB8 следует установить в
вертикальное положение, соответствующее
замкнутому состоянию переключателя SB6 и
разомкнутому состоянию переключателей SB7 и SB8. При
заданной характеристике, проходящей через начало
координат, переключатели SB6, SB7, SB8 следует
установить в горизонтальное положение,
соответствующее разомкнутому состоянию переключателя
SB6 и замкнутому состоянию переключателей SB7
и SB8.
Переключателем ХВЗ обеспечивается изменение
^соотношения осей эллипса, равного 1; 0,75; или 0,5.
Формирование сравниваемых величин Ei и Ег
но выражению (1) производится с помощью
сумматоров на основе операционных усилителей в
блоках Е1 и Е2. Коэффициенты Ки в выражении
(1) являются действительными числами и
реализуются с помощью резисторов R15, R18, R19 и
датчика напряжения TV1. Коэффициент Ki2 в
выражении (1) является комплексным числом и
реализуется с помощью резисторов R13, R16,
конденсатора С1 и датчика тока ТА1. Коэффициент К22 —
комплексное число и реализуется с помощью цепи
R14, R17, С2 и датчика тока ТА1. В цепи обратной
связи блоков Е1 и Е2 включены двойные
Т-образные RC мосты и нелинейные цепи, благодаря чему
обеспечивается фильтрация сигналов. Последнее
улучшает динамические и статические
характеристики PC. Блоки Е4, Е5 обеспечивают усиление
величин Ё1 и Ё2 и преобразуют их в прямоугольные
импульсы удобные для сравнения, На основе
дифференциально включенного усилителя в блоке Е6,
а также диодного моста V3, диодов VD3, VD4 и
резисторов R44-f-R47 выполнен двухполупериод-
ный ФИН. Верхние диоды моста образуют
селектор отрицательных импульсов, а нижние —
селектор положительных импульсов. При несовпадении
знаков мгновенных значений сравниваемых
величин открыты один из диодов селектора
положительных импульсов и один из диодов селектора
отрицательных импульсов. При этом через
резистор R45 и диод VD4, а также через резистор
R44 и диод VD3 протекают токи и потенциал не-
инвертирующего входа превышает потенциал
инвертирующего входа. На выходе усилителя F6
появляется положительный импульс
напряжения, длительность которого пропорциональна
времени несовпадения по знаку сравниваемых
величин. При совпадении знаков положительных
значений сравниваемых величин под действием
наибольшей из величин открыт диод VD4, который
ограничивает потенциал неинвертирующего входа
усилителя Е6 на уровне напряжения открытого
диода. При этом потенциал инвертирующего входа,
соединенного через делитель с источником +15В,
превышает потенциал неинвертирующего входа, и
на выходе усилителя Е6 появляется отрицательный
импульс напряжения, длительность которого про-
порциональка времени совпадения по знаку
мгновенных значений сравниваемых величин. При
совпадении знаков отрицательных значений
сравниваемых величин схема ФИН работает аналогично.
Таким образом, на выходе ФИН формируются
двухполу пер йодные положительные и
отрицательные импульсы напряжения, длительность которых
пропорциональна, соответственно, времени
несовпадения и времени совпадения по знаку
сравниваемых величин.
С выхода ФИН сигнал поступает на вход
реагирующего органа РО, выполненного на основе
интегратора Е7 и логического элемента D 1.1 (см.
также схему блока выходного реле типа Р1110 на
рис. 7), имеющего порог срабатывания по входу
примерно равный 7,5 В.
На входе интегратора включен балластный
резистор R48, выпрямительный мост V4, стабилитрон
VD5, диоды VD6, VD7, токозадающие резисторы
R49—R51 и конденсатор С17 для повышения
помехоустойчивости. В цепи обратной связи усилителя
Е7 включена интегрирующая емкость С16.
Положительные и отрицательные импульсы,
поступающие с выхода Е6, стабилизируются по амплитуде
с помощью моста V4 и стабилитрона VD5, что
обеспечивает стабильность характеристик
срабатывания при отклонении напряжения питания. В
нормальном режиме на выходе усилителя Е6
присутствует отрицательное напряжение. При этом на
выходе разделительного диода VD6 выделяется от-
7

рицательное напряжение, стабилизированное по
амплитуде, а через резистор R49 протекает ток
разряда емкости интегратора, который в
установившемся режиме равен току, протекающему через,
диод VD8. При этом емкость С16 интегратора
практически разряжена, а напряжение на выходе
усилителя Е7 относительно точки Oi питания
примерно равно нулю. При появлении короткого
замыкания на выходе усилителя Е7 появляются
положительные импульсы напряжения, длительность
которых пропорциональна времени несовпадения.
При этом на выходе разделительного диода VD7
выделяются положительные импульсы
напряжения, стабилизированные по амплитуде, а через
резистор R52 протекает ток заряда емкости
интегратора. При этом емкость С16 интегратора
заряжается, а напряжение на выходе усилителя Е7
относительно точки Oi питания становится
отрицательным и изменяется по линейному закону. В
момент достижения порога срабатывания, равного
минус 7,5 В, логический элемент D 1.1 (в схеме на
рис. 7) переключается и через транзистор VT1
обеспечивает срабатывание выходного
реле-повторителя KL1. Если характеристика PG проходит
через начало координат, то для обеспечения
направленности действия при близких двухфазных
коротких замыканиях (переключатель SB6
разомкнут, a SB7 замкнут) предусмотрена подпитка от
напряжения неповрежденных фаз. При этом для
PC фазы АВ формируется напряжение подпитки
UnAB > пропорциональное напряжению
неповрежденной фазы С и противоположное ему по знаку.
Ввиду отсутствия трансформатора напряжения
фазы С формирование обеспечивается
суммированием токов, пропорциональных напряжениям UcA
и — UbCj , с помощью операционного
усилителя в блоке ЕЗ. В цепи обратной связи блока ЕЗ
включен двойной Т-образный RC мост,
настроенный на промышленную частоту, благодаря чему
обеспечивается запоминание напряжения подпитки
на заданное время. Последнее обеспечивает
направленность реле сопротивления при близких
трехфазных замыканиях. Необходимый фазовый
сдвиг на угол 90 электрических градусов
обеспечивается конденсатором С2. При этом з
нормальном режиме ток, протекающий через конденсатор
С2, пропорциональный напряжению фазы С,
совпадает по фазе с током, протекающим через
резистор R19, пропорциональным напряжению фаз АВ.
Цепь R38, R42, VD1, VD2 обеспечивает в
установившемся режиме близкого трехфазного
замыкания небольшое смещение особой точки Z2 в I
квадрант комплексной плоскости, что исключает
возможность действия реле сопротивления при
внешних замыканиях. В переходном режиме близкого
трехфазного замыкания в зоне действия влияние
этой цепи мало и обеспечивается срабатывание
реле сопротивления с длительностью отключающего
импульса, достаточной для действия выключателя.
4. 3. Блок выходных реле.
На рис. 7 приведена схема блока выходных
реле типа Р1110. Схема содержит логические
элементы Dl.l, D1.2, D1.3, входы которых
подключаются, соответственно, к выходам интеграторов в
блоках реле сопротивления PCI (El), PC2 (Е2)у
РСЗ (ЕЗ). Логические элементы Dl.l, D1.2, D1.3
через транзисторы, соответственно, VTl, VT2, VT3
обеспечивают управление выходными
реле-повторителями KL1, KL2, L3, контакты которых
выведены на клеммник для внешнего присоединения. Для
лучшего использования напряжения питания реле
KLl-^-KL3 подключены практически к полному
напряжению питания ПО В. Цепь из резистора R10
и варистора R11 защищает схему от возможных
перенапряжений любого знака при питании от
источника НО В. Питание выходных реле
обеспечивается через резистор R10.
Стабилитроны VD9 и VD10 обеспечивают
напряжение питания ±15 В. Питание этих
стабилитронов от источника 110 В обеспечивается через
балластный резистор R2 (см. схему электрических
соединений блока, рис. 8), а от источника 220 В—
через балластные резисторы R1 и R2. Указанные
резисторы для улучшения температурного режима
вынесены в кассету блока.
Элемент D1 для согласования с транзисторами
VT14-VT3 подключен к источнику питания—15 В.
Светодиод VD7 обеспечивает сигнализацию
срабатывания реле сопротивления.
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Должно обеспечиваться надежное заземление
металлоконструкции блока. При эксплуатации
кожух блока должен быть 'закрыт спереди и сзади»
что исключает доступ к токоведущим частям. К
работе с блоком могут быть допущены лица,
знающие правила техники безопасности при работе в
электроустановках с напряжением до 1000 В.
6. ПОРЯДОК УСТАНОВКИ,
РАЗМЕЩЕНИЕ И МОНТАЖ
При эксплуатации блок следует устанавливать
в закрытых, отапливаемых помещениях с
температурой окружающей среды не ниже минус 20°С.
Высота над уровнем моря не должна превышать
2000 м. Окружающая среда не должна быть
взрывоопасной и не должна содержать токопроводящей
пыли и агрессивных газов, разрушающих металл
и изоляцию. Место установки должно быть
защищено от попадания брызг воды, масел, эмульсий,
а также от прямого воздействия солнечной
радиации. Блок должен устанавливаться на
вертикальную плоскость типовых панелей (шкафов) или
других конструкций в вертикальном рабочем
положении с допустимым отклонением не более 5° в
любую сторону. Крепление блока возможно
непосредственно на плоскости или на реечных
конструкциях. Предусмотрена возможность навесного
(переднее присоединение) или полуутопленного
(заднее присоединение) вариантов установки.
Предусмотрена возможность переднего или заднего
присоединения при монтаже в зависимости от за--
каза иного исполнения.
8

7. НАСТРОЙКА И ПРОВЕРКА
ТЕХНИЧЕСКОГО СОСТОЯНИЯ
7. 1. Настоящий раздел содержит необходимые
сведения, позволяющие в полном объеме
проверить работоспособность элементов блока реле
сопротивления, снять его характеристики, обеспечить
требуемую настройку. В процессе эксплуатации
объем проверок может быть сокращен, а порядок
их проведения изменен. Соединение и
разъединение разъемов типовых блоков и кассеты должно
производиться в обесточенном состоянии.
Настройку и проверку измерительных органов следует
производить при синусоидальной форме источников
тока и напряжения при наличии номинального
напряжения питания.
Проверку сопротивления изоляции цепей блока
производить омметром на напряжение 500 В.
Проверку сопротивления изоляции производить при
температуре окружающей среды (20±5)°С и
относительной влажности до 80% в следующей
последовательности:
1) снять напряжение со всех источников,
связанных с блоком, а подходящие концы
отсоединить;
2) типовые блоки с полупроводниковыми
элементами вынуть из кассеты;
3) собрать группы цепей согласно табл. 7. la;
4) замерить сопротивление изоляции между
всеми независимыми цепями, а также между
каждой из этих цепей и корпусом. Сопротивление
изоляции должно быть не менее 10 МОм;
5) вставить в кассету типовые блоки с
полупроводниковыми элементами и повторить замеры
но п. 4.
Таблица 7. 1а
Группы цепей
Цепи напряжения
переменного тока
Цепи переменного
тока
Цшн напряжения
питания
Выходные цепи
Корпус
Перемычки установить
между выводами
зажимов клеммника
51-52-53-54-55-56
11-12-13-14-16-17-18-
19-21-22-23-24
58-59-60
1-2-3-4-5-6-7-8-9-42-
43-44-45-46-47-48-49-50
Клемма яа корпусе
для заземления
Намерение
производить
омметром
на
напряжение (В)
500
500
500
500
—
Сведения о настройке и измерении
параметров приведены в разделе 7.2, сведения о
назначении переключателей и элементов подстройки
приведены в табл. 7.2, а методы проверки исправности
элементов блока приведены в табл. 7.3.
7. 2. Настройка и измерение параметров блока.
Уставки реле сопротивления определяются из
выражения (6), а коэффициенты изменения
уставок в цепях тока КI и напряжения К и из
выражений (4) и (5).
При настройке реле сопротивления с целью
увеличения чувствительности следует выбирать
наибольший допустимый коэффициент изменения
уставок в цепях тока.
При настройке реле сопротивления в начале
устанавливают переключателями SB1 и SB2
необходимый коэффициент Kl (см. выражение 4).
При этом для замыкания переключатели следует
утопить и повернуть по часовой стрелке на угол
90°. Затем устанавливают необходимое смещение
характеристики «Z смещ. %» путем установки
переключателя ХВ1 в соответствующее гнездо. При
смещении характеристики в I квадрант больше
5% обеспечивают предварительную плавную
подстройку «ZcMenx. %» в пределах (5—50) % с
помощью потенциометра R5. При отсутствии
смещения переключатель SB6 «Смещение» следует
разомкнуть (установить в выступающее положение),
а переключатели SB7 и SB8 «Поляризация»
замкнуть. При этом в положении «Поляризация» риски
переключателей SB6, SB7 и SB8 должны
указывать горизонтальное направление. " '
При наличии смещения переключатель SB6 еле-
дует замкнуть, а переключатели SB7 и SB8
разомкнуть. При этом в положении «Смещение» риски
переключателей SB6, SB7 и SB8 должны
указывать вертикальное направление.
После этого переключателями SB3, SB4 и SB5
следует установить необходимый угол
максимальной чувствительности 65° или 80°. При угле 65°
переключатели следует разомкнуть (установить в
выступающее положение, риски вертикально), а при
угле 80° переключатели следует замкнуть
(установить в утопленное положение, риски
горизонтально). Далее следует произвести проверку
исправности изделия по методике, изложенной в табл. 7.3.
При проверке исправности подключение PC на
междуфазные величины токов и напряжений
производить по схеме на рис. 9, а подключение PC на
фазные величины — по схеме на рис. 10. Проверку
PC следует производить от внешнего проверочного
устройства при имитации двухфазных к. з. АВ, ВС,
СА или однофазных к. з. АО, ВО, СО. При
.проверках токи неповрежденных фаз к изделию не
подводить. Токи, подводимые к PC при проверках,
зависят от значений минимальных уставок,
регулируемых в цепях тока, и определяются из табл. 7.1.
Таблица 7. 1.
к,
1
0,5
0,25
Минимальные уставки
Zy, Ом/фазу
5 (1) или 20 (4)
2,5 (0,5)
1,25 (0,25)
Величина
тграводемого тока, А
1и
2 1и
4 1н
Далее следует установить нужное соотношение
осей характеристики — 1, 0,75 или 0,5 с помощью
переключателя ХВЗ.
После этого производят предварительную
настройку уставок по сопротивлению срабатывания,
регулируемых в цепях напряжения. Для этого из
выражения (6) определяют величину N • К. Затем
9

выбирают требуемое N %, которое может
принимать значения (100, 50, 25, 12, 6, 3) % и
установкой переключателя ХВ2 («N %») в
соответствующее гнездо выставляют его. После этого
определяют величину К и потенциометром R11 («К»)
выставляют его ориентировочное значение.
Условие срабатывания при имитации
двухфазных к. з. определяется выражением
и
Zy-~, Ом/фазу
21
(7)
а при имитации однофазных к. з. на землю
выражением
и
2у=Т
+к01е
, Ом/фазу
(8)
Здесь U, I, Io — напряжения и токи,
подводимые к реле сопротивления, Ко — коэффициент
компенсации, который не регулируется и равен 1.
При проверке уставок устанавливают на входах
PC расчетную величину напряжения,
определенную из выражений (7) или (8) для заданных
токов настройки или токов, определенных из табл.
7.1. Плавным поворотом рунки потенциометра R11
(«К») добиваются срабатывания PC. При этом в
блоке выходных реле Р1110 (рис. 7) следует
установить в гнездо, соответствующее проверяемому
PC (PCI, PC2 или РСЗ), лишь один
переключатель (ХВ1, ХВ2 или ХВЗ), а остальные
переключатели следует вынуть из соответствующих гнезд.
Срабатывание PC определяется по началу
свечения светодиода VD7. («Срабатывание») в блоке
Р1110. После этого положение потенциометра R'll
нужно зафиксировать контргайкой и проверить
правильность настройки PC снижением
напряжения с номинального до напряжения срабатывания.
Далее следует проверить коэффициент
возврата реле. Для этого напряжение устанавливают на
(10-15)% ниже напряжения срабатывания и затем
плавно увеличивают до момента возврата PC.
Коэффициент возврата PC должен быть не более
1,05. После этого при токе настройки снимают
угловую характеристику PC Zcp = f(<p).
Характеристику Zcp=f (I) снимают, начиная оттока точной
работы до тока, при котором напряжение
срабатывания не превышает 1,1 U н, при угле <р=<рм.ч.
Время срабатывания • PC проверяют при токе
1^2 1т.р. и угле ф=фм.ч.
Таблица 7. 2

Обозначение
блока
Тип
блока
El, E2,
ЕЗ
С108
Обюзн.
переклю- '
чателей и|
элемен- !
то в
ПОДСТРОЙКИ |
Назначение переключателей
и элементов подстройки
SB1, SB2
ХВ1
R5
Для регулировки уставок PC
в цепях тока путем изменения
коэффициента KI (К 1 = 1; 0,5
•или 0,25)
Для ступенчатой регулировки
смещения особой точки Z2
характеристики срабатывания PC
(гсмещ. %)
Для плавной регулировки
смещения (Zc-мещ. .%) в
диапазоне— (5—50) %
Е4
P1110I
|SB3, SB4,!
SB5
|SB6, SB7,
SB8
ХВЗ
ХВ2
R11
R41
ХВ1,ХВ2,
XiB3
Для регулировки угла маюси-
малыюй чувствительности
(<рад. ч.), равного 65° или 80°.
Для выбора режима
«Смещение» характеристики или
«Поляризация».
Для регулировки соотношения
осей характеристики.
Для ступенчатой, регулировки
уставок PC в цепях
напряжения путем изменения
коэффициента N %.
Для плавной регулировки
уставок PC в цепях напряжения
путем изменения коэффициента К
в диапазоне от 0,4 до 1,0.
Для настройки блока памяти
в режиме «Поляризация».
Для ввода, или вывода
контроля срабатывания,
соответственно, PCI, PC2 или РСЗ.
Таблица 7. 3.
Наименование
проверок
Методы испытзний
1. Проверка

стабилизированных
уровней питания
2. Проверка
координат
особых точек Zj и
Z2
характеристики
срабатывания PC при
наличии
смещения
Проверяемый блок типа С108 вынуть
*из кассеты и установить на гибкие связи
(удлинители), обеспечивающие связь с
кассетой. К клеммам 58 и 60 нзделня
подвести напряжение 220 В постоянного
тока (или к клеммам 58 и 59 подвести
•напряжение ПО В). Проверить величину
-уровней питания +- (15±2,25)В;
— (15±2,25)'В. Контроль производить на
контрольном разъеме удлинителя
относительно точек 2А, 2В ,и 2А, 32А.
От внешнего устройства проверки
подвести к изделию соответствующие ток и
напряжение (В соответствии с рис. 9 или
10. Величина подч&одтмого тока должна
соответствовать данным табл. 7. 1.
Величина подводимого напряжения ие
должна превышать номинальное
значение. Для определения координат
величины Z, следует использовать осциллографа
один вход которого нуж!но подключить к
точке 2А контрольного разъема, а другой
— к контрольной точке ХР1 в блоке
С108. Изменяя величину подводимого
•напряжения U и угол <р добиться
компенсации составляющей основной
частоты на экране осциллографа. При этом
угол ф должен быть равен (фм.ч.±4)°г
а напряжение U при N.K=100%—
— (10±1) В для исполнения 5(1) Ом/фазу
и (40±4) В для исполнения 20(4)
Ом/фазу. Для определения координат вершины
Z2 вход осциллографа следует
переключить на контрольную точку ХР2 в блоке*
С108. При этом при компенсации угол <р
должен быть равен (фм.ч. db5)° при
смещении в I квадрант и (<рм. ч.+ 180±
d=5)° при смещении в III квадрант, а
процентное отношение напряжения
компенсации в точке Z2, к напряжению компенса-
ции в точке Zi должно соответствовать
уставке по величине смещения 2смещ. %
с точностью d£20%.
10

Наименование
проверок
Методы испытаний
3. Проверка
исправности
усилителей
формирователей Е4
и Е5
4. Проверка
исправности
ФИН
5. Проверка
исправности
интегратора и ис-
появности
блока Р1110
6. Настройка
и проверка бло-
ка памяти
(производится
только для
характеристики,
проходящей через
начало
координат)
Пря подведении к PC напряжения
U-10В при N.K=100% и отсутствии
тока на выхода»х усилителей Е4 и Е5
(контрольные точки ХРЗ иХР4) должны
•наблюдаться разнопол яр ные прямоуголь-
■ные импульсы с примерно одинаковой
длительностью положительного и
отрицательного значении с амплитудой не ме-
,нее ±40 В.
При подведении к PC надряжения
U =-10 В при N.K=100% и отсутствии
тока на выходе усилителя Е6
(контрольная точка ХР5) должно наблюдаться
отрицательное «апряжеюне не менее 10 В
(возможно также появление
кратковременных положительных импульсов с
соотношением длительностей отрицательных
и положительных значений не менее 15).
При подведении к PC напряжения U = 5B
при N.K=100% -и отсутствии тока ' на
выходе усилителя Е7 (контрольная точка
ХР6) должно наблюдаться
положительное напряжение примерно равное 0,5В.
При этом должно отсутствовать свечение
светодиода VD7 в блоке Р1110 (при
замкнутых переключателях ХВ1, ХВ2, ХВЗ).
При подведении к PC тока,
определенного из табл. 7. L, при угле ф=фм. ч. на
выходе усилителя Е7 должно появиться
отрицательное напряжение, величиной не
(менее 10 В. При этом обеспечивается
свечение светодиода VD7 в блоке Р1110.
Кроме того, обеспечивается замыкание
замыкающих контактов соответствующего
реле KL1, KL2 или KL3.
Переключатели SB6, SB7, SB8 в блоке
С108 установить в положение
«Поляризация», а переключатель ХВЗ — в
положение 1. Величина подводимого тока
.определяется из табл. 7. 1. Подвести
трехфазную симметричную систему
напряжений номинальной величины.
Разомкнуть переключатель ХВ2 в
проверяемом PC. При этом PC превращается «в
реле направления мощности. Установить угол
«между током и напряжением, подводимыми
к проверяемому PC, равным ср= крм. ч.
—85е, где ф м. ч. — действительный угол
максимальной чувствительности,
определенный при проверке координат особой
точки Z, по п. 2 проверок. Плавным
вращением движка резистора R41 в блоке
С108 добиться срабатывания PC
Срабатывание PC определяется по началу
свечения светодиода VD7 в блоке Р1110.
Установить угол <р= фм.ч. 4 85°. Плавно
изменяя угол <р добиться начала свече*
ння светодиода VD7. Положительный и
отрицательный углы срабатывания,
измеренные относительно угла ф м. ч., должны
быть равны друг другу с отклонением не
более 5°. В случае невыполнения
последнего произвести дополнительную
подстройку резистором R41. Переключатель
ХВ2 установить в положение N=-100%, а
(потенциометр ВЦ в положение К=1Д
Установить угол <р= <рм. ч. -И 80°.
произвести имитацию трехфазного к. з. в месте
установки защиты. PC не должно
срабатывать. При угле ср= ф м. ч. произвести
имитацию трехфазного к. з. в месте
установки защиты. PC должно срабатывать
с длительностью отключающего импульса
не менее 40 мс.
8. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 8. 1.
Наименование
неисправности
Вероятная
причина
Методы устранения
1. Подгорели
контакты реле -КЫ, KL2,
KL3 в блоке РИ'10
2. При проверке
работоспособности PC
не загорается свето-
д.иод VD7 в блоке
Р1110
3. При проверке
стабилизированных
уровней питания
напряжение не равно
15±2,25 В
Частые

срабатывания при
повышенной

коммутируемой
мощности

Неисправен свето-
диод VD7
в блоке
Р1110

Неисправен
стабилитрон VD9
или VD10 в
блоке
Р1110
Необходимо произвести
чистку острым
инструментом. Применение
абразинных материалов
для зачистки
контактов не допускается
Проверить светодиод ,и
заменить исправным
Проверить стабилитрон
и заменить исправным
В случае, если обнаруженную в типовом блоке
неисправность не удалось устранить одним из
перечисленных выше методов, необходимо заменить
этот неисправный блок на исправный.
9. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ,
ТАРА И УПАКОВКА
Блок, маркируется в соответствии с ГОСТ
18620—86 и ТУ 16—523.628—83.
В конструкции изделия пломбирование не
предусмотрено.
Маркировка тары в соответствии с ГОСТ
14192—77 и ТУ 16—523.628—83.
Упаковка блока, сочетание видов и вариантов
транспортной тары с типами внутренней упаковки
по ГОСТ 23216—78 и ТУ 16—523.628—83.
10. ТРАНСПОРТИРОВАНИЕ
И ХРАНЕНИЕ
Транспортирование упакованных блоков
производится любым видом транспорта,
предохраняющим блоки от воздействия солнечной радиации,
резких скачков температуры, атмосферных осадков
и пыли с соблюдением мер предосторожности
против механических воздействий.
Допустимые сроки сохраняемости в упаковке
поставщика два года, причем температура
хранения не ниже 5°С, а температура
транспортирования не ниже минус 50°С.
И

10а. КОМПЛЕКТ ДЕТАЛЕЙ
КРЕПЛЕНИЯ БЛОКА
11. ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ
И ПРИСПОСОБЛЕНИЙ
Комплект деталей крепления на один блок
реле сопротивления для вида климатического
исполнения УХЛ4 приведен в табл. 10а. 1.
Таблица 10а. 1.
Обозначение
Наименование

Количество
При оформлении заказа необходимо указать:
1. Наименование и тип блока.
2. Типоисполнение в соответствии с табл. 2.1.
3. Номер технических условий.
4. Платежные и отгрузочные реквизиты.
Пример записи обозначения блока БРЭ 2801
на номинальный ток 1 А, номинальное
напряжение переменного тока 100 В частоты 50 Гц с
минимальной уставкой реле сопротивления 20 Ом,
присоединение проводов — переднее при его
заказе и в документации другого изделия:
Перечень запасных частей на один блок реле
сопротивления для вида исполнения УХЛ4
приведен в табл. 11 Л.
Таблица 11. 1
Наименование
1.
2.
3.
4.
5.
6.
7.
3.
9.
10.
Диод полупроводниковый КД522Б
Диод светоизлучающий АЛ307БМ
Микросхема ХР140УД708
'Переключатель ГЛЦИ.642131.001
Переключатель ГЛЦИ.642131.001-02
Перемычка ГЛЦИ.685521.002
Выпрямительный мост КЦ407А
Микросхема КР140УД708
.Жгуты проводные ГЛЦИ.685621.001
Жгуты проводные ГЛЦИ.685625.011 1
Коли-
I чество
1
1
1
2
1
1
1
1
1
1
1) Для нужд народного хозяйства:
«Блок БРЭ 2801 20Е2Б УХЛ4, присоединение
проводов — переднее. ТУ 16—523.628—83».
2) Для поставок на экспорт в страны с
умеренным климатом:
«Блок БРЭ 2801 20Е2Б УХЛ4, присоединение
проводов— переднее. Экспорт. ТУ 16—523.628—83».
3) Для поставок на экспорт в страны с
тропическим климатом:
«Блок БРЭ 2801 20Е2Б 04, присоединение
проводов—переднее. Экспорт. ТУ 16—523.628—83».
БКЖИ.758 121.006-40
БКЖИ.758 412.006-01
БКЖИ.758 491.006
БКЖИ.758 486.006
БКЖИ.758 151.004-12
БКЖИ.758 484.002-04
БКЖИ.758 491.004-01
БКЖИ.758 486.004
Болты ГОСТ 7795—70
4М6Х4058.С.016
Гайки ГОСТ 5916—70
М6.5.С.016
Шайбы ГОСТ 10450—78
6X0,5 01.16
Шайбы ГОСТ 6402—70
6.65Г.016
Винт ГОСТ 1491—80
BM4-6gXl2.58.C016
Шайба
Шайба ГОСТ 10450—78
4.01.10 КП.016
Шайба ГОСТ 6402—70
4.65Г.016 1
4
4
6
3
1
2
1
1
12. ОФОРМЛЕНИЕ ЗАКАЗА
12

Габаритные, установочные размеры и масса блока
Иот& под винт Мб
Переднее присоединение Заднее присоединение
а,
I/
и
i4
1L
Размеры без .предельных отклонений максималыные.
Масса блока не более 15 кг.
Рис. 1.
Общий вид блока
С/Од
С Ю8
a OS !
с н/о
:#И#И^!^#И И/1|<ф;|#|g|/y\/з\ф\ \to\g \s
74
ПЕГ
гз
х^2
Рис. 2.
XT/
13

Упрощенная функциональная схема
блок реле сопротивления.
Обобщенная функциональная схема
блок реле сопротивления.
Ш
Ы
+ UCA
\м
\йТ
кий
*Up
J&
*** ,
Я>1
Г*~
м
\
I £ 1 '
9>ИН
"Т
I сс !
РО
I Ч<
J
-U4c
6П
Urn
'JAB |
РисЗ.
Рисч
Характеристики срабатывания блок реле сопротивления в комплексной плоскости сопротивления.
Vх
о)
6)
A/CS

Схема электрическая принципиальная реле сопротивления
Ж
>гтщ,*У i4ZJ
44&-4Z3-, jrHHf^rW « 4h-HH ™ IV
f3
, w
*#3
£6- 44
СП \K& IrEfL
I Л7
т
t
г
i^z
1ЪЛ^
ззн
■CD—_
hi"* w J
Щ г1—*И
~* * ' Г*ы,п
Ста Sioa'oJ а„Е7
+tsa
Г^1 X
Рис, 6
ХР$
№Пии
CM

XI
Х2
Конт.
3
4
5
6
Цепь
Переменный
ток
Кшт.
2 А
28 А
30 А
32 А
2 В
14 В
16 В
18 В
26 В
28 В
32 В
4 А
4 В
Цель
Питание «Oi»
Вход подпитки
Питание «—15 В»
Питание «+15 В»
Переменное
напряжение
Напряжение
подпитки
Выход
Корпус
К устройству
контроля
Таблица 1
Номинальная
частота, Гц
50
60
Резисторы, кОм
R13, R14
17,8
14,7
R16, R17
14,0
11,5
R1'8*, R19
88,7
73,2
R21, R22
200
280
R26
7,15
4,64
R30
7,15
4,64
R31
12,1
10,0
R32
4,64
3,83
R36
9,09
7,5
R41
4,7
4,7
* Подбирается при необходимости регулирования из следующих значений:
для 50 Гц 82,5 кОм; 95,3 кОм;
для 60 Гц 68,1 кОм; 78,7 кОм.
Таблица 2
Тип
блока
С1081
С1082
С1083
С1084

Номинальный ток, А
1
5
1
5
Уставка,
Ом
5
1
20
4
Частота,
Гд I
50
Тип
блока
О1085
С1086
С1087
С1088
[

Номинальный ток, А
1
5
1
5
Уставка,
Ом
5
1
20
4
Частота,
Гц
60
16

Перечень элементов к рис. 6
Для исполнения УХЛ4
Поз.
обозначение
CI, C2
СЗ, С4
С5
С6
С7... С10
СП
С12... С15
С16
С17
С18, С19
R1
R2
R3
R4
R5
R6
R7
R8
R9
R10
R11
R12
R13, R14
R15
R16, R17
R18, R19
R20
R21, R22
R23
R24 1
R25
R26
R27
R28 1
R29
R30
R31
R32
R33, R34
R35
R36
R37 1
Наименование
! Конденсаторы
I К73-17-250 В-0,047 мкФ±5%
| К73-17-630 В-0,01 мкФ±5%
1 К73-17-250 В-0,33 мкФ ±5%
К73-17-250 В-0,15 мкФ±5%
| К73-17-250 В-0,33 мкФ ±5%
| К73-17-250 В-0,15 мкФ±5%
К73-17-250 В-0,33 мкФ ±5%
К73-17-250 В-0,047 мкФ±5%
КД-2-Н70-3300 пФ ^207 "3
КЮУ-5-25-0,33 мкФ-Н90
Резисторы
Варистор GH1-2-1 100 В±20%
МЛТ-1-196 Ом±27о-Д1
МЛТ-2-1,4 кОм-ь2%-Д1
МЛТ-2-681 Ом + 2%-Д1
: ППЗ-43-470 Ом±10%
МЛТ-0,25-35,7 Ом+2%-Д1
МЛТ-0,25-46,4 Ом±2%-Д1
МЛТ-0,25-42,2 Ом^2%-Д1
1 МЛТ-0,25-56,2 Ом±2%-Д1
Л1ЛТ-1-562 Ом±2%-Д1
ППЗ-43-6,8 кОм±Ю%
МЛТ-0,25-5,1 кОм±5%-Д1
МЛТ-0,125-см. табл. 1±2%-Д1
МЛ Т-0,125-4,42 кОм=Ь2%-Д1
МЛТ-0,'125-,ом. табл. 1±2%-Д1
МЛТ-0,125-юм. табл. 1±2%-Д1
МЛТ-0,125-18 кОм±5%-Д1
МЛТ-0,125-см. табл. 1±2%-Д1
МЛТ-0,125-1'8 •кО,м±5%-Д1
МЛТ-0,125-15 ,кОмЧг5%-Д1
МЛ Т-0,125-9,09 кОм±2%-Д1
МЛТ-0,125-см. табл. 1±2%-Д1
МЛТ-0,125-9,09 >кОм±2%-Д1
МЛТ-0,'125-15 кОм±5%-Д1
МЛТ-0,Г25-9,09 /кОм±2%-Д1-
МЛТ-0,125-см. табл. 1±2%-Д1
С2-29 В-0,125-см. табл. 1±1%-1,0-Б
С2-29 В-0,125-см. табл. 1±1%-1,0-Б
МЛТ-0,125-5,1 кОм±5%-Д1 |
МЛТ-0,,125-9,09 кОм±2%-Д1
С2-29 В-0,125-см. табл. 1±1%-1,0-Б
МЛТ-0,125-390 кОм±5%-Д1 '
Кол.
2
2
| 1
1
4
1
1 4
1
j 1
2
1
1 1
1
1
1
1
1
1
1
1
1
1
2
1
2
2
1
2
1
1
1 1
1 1
] J
1 |
1
1
1
1
2
1
1
1 1
Примечание

Поз.
обозначение
R38... R40
R41
R42
R43
R44, R45
R46, R47
R48
R49
R50
R51
R52
SB1... SB5
SB6
SB7, SB8
ТА1
TV1
VI... V4
VD1... VD4
VD5 1
VD6... VD8
XI
Х2
ХВ1... ХВЗ
XPI... XP6
XS1... XS15
El... E7
А1 1
Наименование
Резисторы
МЛТ-0,125-5,1 кОм±5%-Д1
СПЗ-44А-0,25<м. табл. 1±20%-А
МЛТ-0,125-51 кОм=ь5%-Д1
МЛТ-0,125-390 кОм±5%-Д1
1 МЛТ-0,125-9,09 кОм±2%-Д1
1 МЛТ-0,125-100 кОм±2%-Д1
МЛТ-0,125-5,1 к0.мЧг5%-Д1
МЛТ-0,125-150 кОм ±2%-Д1
МЛТ-0,125-100 кОм±2%-Д1
МЛТ-0,125-59 кОм±2%-Д1
1 МЛТ-0,125-T54 кОм=Ь2%-Д1
1 Переключатель ГЛЦИ.642 131.001
| Переключатель ГЛЦИ.642 131.001-02
Переключатель ГЛЦИ.642 131.001
Трансформатор тока ШЛ 12X20
Трансформатор тока ШЛ 12X20
Трансформатор напряжения ШЛ 12X20
Полупроводниковые приборы
Прибор выпрямительный КЦ407А |
ДиодКД522Б 1
Стабилитрон КС 456А |
Диод КД 522Б
Вилка ОНп-ВГ-7-32/94Х 15-В53-В
Колодйа 5ЛХ. 143.248
Перемычка ГЛЦИ.685 521.002
Лепесток 8ЛХ.572.112-01
Переключатель ГЛЦИ.642 131.002 1
Блок
Микросхема КР140УД708 1
Кол.
3
1
[ 1
1 1
2
1 2
1
1
1
1
( 1
1 5
1
2
1
i
1
4
4
1
3
1
1
3
6
15
7
1 '
Примечание
для уставки 5 Ом
\Yi=4500 витков
ПЭВ-2-0,14
экран один слой
ПЭВ-2-0,14
\V2=\\~з = 10 витков
ПЭВ-2-0,8 для
исполнения 1 А,
\V2=\V3=2 витка
ПЭВ-2-1,6 для
исполнения 5 А
для уставки 20 Ом
\Yi=4500 витков
ПЭВ-2-0,071
экран один слой
ПЭВ-2-0,071
W"2=W3 = 40 витков
ПЭВ-2-0,8 для
исполнения 1 А
*W2 = W4 —8 витков
ПЭВ-2-1,6 «ля
исполнения 5 А
W, = 3900 витков
ПЭВ-2-0,14
экран один слой
ПЭВ-2-0,14
W2=1700 витков
ПЭВ-2-0,14
отводы от 800,
1200, 1400, 1500,
1550, 1600 витков

Для исполнения 04
Поз.
обозначение
CI, C2
СЗ, С4
С5
С6
С7... С10
СП
С12... С1'5
С16
С17
С18, С19
R1
R2
R3
R4
R5
R6
R7
R8
R9
R10
R11
R12
R13, R14
R15
R16, R17
R18, R49
R20
R21, R22
R23
R24
R25
R26
R27
R28
R29
R30
R31
R32
R!33, R34
R35
R36
R37
R38... R40
j Наименование
Конденсаторы
К73-17-250 В-0,047 ,мкФ-+-5%-В
К73-17-630 В-0,01 мкФ±5%-В
К73-17-250 В-0,33 мкФ±5%-В
К73-17-250 В-0,15 мкФ=Ь5%-<В
К73-17-250 В-0,33 мкФ±5%-В
К73-17-250 В-0,15 мкФ±5%-В
К73-17-250 В-0,33 мкФ±5%-В
К73-17-250 В-0,047 .мкФНг5%-В
КД-2-Н70-3300 пФ ^20°/ "3"В
К'ЮУ-5-25-0,33 мкФ-Н90
Резисторы
Варистор СН1-2-1 100 Bdr20%-B
МЛТ-1-196 Ом±2%-Д1-В
МЛТ-2-1,4 кОм±2%-Д1-В
МЛТ-2-681 Ом-+-2%-ДИ-В
ППБЕ-Т-3 470 Ом±10%
МЛТ-0,25-35,7 Ом±2%-Д1-В
МЛТ-0,25-46,4 Ом±2%-Д1
МЛТ-0,25-42,2 Ом±2%-Д1-В
МЛТ-0,25-56,2 Ом±2%-Д1-В
МЛТ-1-562 Ом±2%-Д1-В
| ППБЕ-Т-3 6,8 кОм±10%
i МЛТ-0,25-5,1 кОм±5%-Д1-В
МЛТ-0,125-см. табл. 1±2%-Д1-В
МЛТ-0,125-4,42 кОм±2%-Д1-В
МЛТ-0,125-ш. табл. 1±2%-Д1-В
МЛТ-О.'125-см. табл. 1±2%-Д1-В
МЛТ-0,125-18 кОм±5%-Д1-В
МЛТ-0,125-см. табл. 1±2%-Д1-В
МЛТ-0,125-18 кОм±5%-Д1-В
МЛТ-0,125-15 кОм±5%-Д1-В
МЛТ-0,125-9,09 кОмЧг2%-Д1-В
МЛТ-0Д25-см. табл. 1±2%-Д1-В
МЛТ-0,125-9,09 кОм±2%-Д1-В
МЛТ-0,125-15 кОм±5%-Д1-В
МЛТ-0,125-9,09 кОм±2%-Д1-В
МЛТ-0Л25-см. табл. 1±2%-Д1-В
С2-29 В-0,'125-ом. табл. 1±1%-1,0-Б
С2-29 B-0J125-CM. табл. 1±1-%-1,0-Б
МЛТ-0,125-5,1 кОм±5%-Д1-В
МЛТ-0,125-9,09 кОм±2%-Д1-В
С2-29 В-0,125-ем. табл. 1=Ы%-1,0-Б
МЛТ-0Д25-390 кОм±5%-Д1-В
МЛТ-0,125-5,1 кОм±5%-Д1-В
Кол.
1 2
2
1
1
4
1
4
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
2
1
2
2
1
2
1
1
1
1
1
1
1
1
1
1
2
1
1
1
з 1
Примечание

Поз.
обозначение
Наименование
Кол.
Примечание
R41
R42
R43
R44, R45
R46, £47
R48
R49
R50
R51
R52
Резисторы
СПЗ-44А-0,25-см. табл. 1±20%-А-В
МЛТ-0,125-51 кОм=Ь5%-ДЬВ
МЛ Т-0,125-390 кОм±5%-Д1-В
МЛТ-0,125-9,09 кОм±2%-Д1-В
МЛТ-0,125-100 кОм±2%-Д1-В
МЛТ-0,125-5,1 кОм±5%-Д1-В
МЛТ-0,125-150 кОм±2%-Д1-В
МЛТ-0,125-100 кОм±2%-Д1-В
МЛТ-0.125-59 кОм±2%-Д1-В
МЛТ-0,125-154 кОм±2%-Д1-В
SB1... SB5
SB6
SB7, SB8
Переключатель ГЛЦИ.642 131.001-01
Переключатель ГЛЦИ.642 131.001-03
Переключатель ГЛЦИ.642 131.001-01
ТА1
TV1
Трансформатор.тока ШЛ 12X20
Трансформатор тока ШЛ 12X20
Трансформатор напряжения ШЛ 12X20
VI... V4
VD1... VD4
VD5
VD6... VD8
XI
Х2
ХВ1... ХВЗ
ХР1... ХР6
XS1... XS15
El... E7
А1 I
Полупроводниковые приборы
Прибор выпрямительный КЦ 407А
Диод КД522Б
Стабилитрон КС 456 AT
Диод КД 522Б
Вилка ОНп-ВГ-7-32/94Х15-!В53гВ
Колодка 5ЛХ. 143.248
Перемычка ГЛЦИ.685'521.002
Лепесток 8ЛХ.572. М 2-01
Переключатель ГЛЦИ.642 131.002
Блок
Микросхема КРЛ40УД708
15
7
1
для уставки 5 Ом
^,=4500 витков
ПЭВ-2-0,14
экран один слой
ПЭВ-2-0,14
'W2=W3 = 10 витков
ПЭВ-2-0,8 для
исполиеиия 1 А
'W2=W3 = 2 :витка
ПЭВ-2-1,6 для
.исполнения 5 А
для уставки 20 Ом
W, = 4500 витков
ПЭВ-2-0,071
экраи .один слой
ПЭВ-2-0,071
\Vn^\V3 = 40 витков
ПЭВ-2-0,8 для
исполнения '1 А
\Vo = W3 = 8 витков
ПЭВ-2-1,6 для
•исполнения 5 А
Wi = 3900 витков
ПЭВ-2-0,14
экран один слой
ПЭВ-2-0,14
•W2=1700 витков
ПЭВ-2-0,14
отводы от 800,
1200, 1400, 1500,
1550, 1600 витков
20

Схема принципиальная блока выходных реле.
per
VM №
„ Срабатывание *
о
PCZ
W5 №
—$XfSOB
с
хш
с
киг
-^Xf:22B
-^Xf;66
-^.x/./o/r
с—
HL2.1
^Х1:86
■^Х1:126
С
ш./
XL22
^Xf-.W
>Xi:W
^xi-m
с—
С
KLU
->//: f6fi
->хг.-т
^xf.-m
>Xf:fOA
XI
XI
Конт.
2 А
6 А
22 В
8 А
10 А
12 А
14 А
16 А
18 А
20 А
24 А
26 А
32 А
Цепь
Питание «Oi»
Выходные
контакты
От РСЗ
От РС1
Питание «—15 В»
Конт.
2 В 1
22 А
6 В
8 В
10 В
12 В
14 В
16 В
18 В
20 В
24 В
4 В
30 В
Цепь
Питание «4-15 В»
Выходные
контакты
От РС2
Питание «+15 В»
1 +110 В, +220 В
1. Вывод «14» и все незанятые входы элемента D1 дол- 2. Вывод «7» элемента D1 должен быть присоединен к
жны быть присоединены к Х1:2А (О, питания схемы). Х1:32А {—15 В питания схемы).
Р»ис. 7. 21

Перечень элементов к рис. 7
Для исполнения УХЛ4
Поз.
обозначение
CI, C2
D1
KL1... KL3
Rl... R3
R4... R6
R7
R10
R11
VD1... VD6
VD7
VD9, VD10 l
VT1... VT3
XI
ХВ1... ХВЗ 1
XS1... XS3
Наименование
Конденсатор К50-12-25 В-5,0 мкФ
Микросхема К511ЛА2
Реле промежуточное 6ЛХ.230.061-06
Резисторы
МЛТ-0,125-3,0 кОм±5%-Д1
МЛТ-0,125-1,6 кОм±10%-Д1
МЛТ-0,25-1,6 кОмЧ=10%-Д1
МЛТ-0,25-180 Ом±5%-Д1
Варистор СН1-2-1 180 В±20%
Приборы полупроводниковые
Диод КД209А
Диод светоизлучающий АЛ307БМ
Стабилитрон Д815Е
Транзистор КТ940А
Вилка ОНП-ВГ-7-32/94Х15-В53-В
Перемычка ГЛЦИ.685 521.002
Переключатель ГЛЦИ.642 131.002
Кол.
2
1
3
3
3
1
1
1
6
1
2
3
1 ,
3 |
3
Примечание
два переключающих
контакта
Для исполнения 04
2
1
3
3
1 3
1
1
1
6
1
2
3
1
3
два переключающих
контакта
CI, C2
D1
КЫ... KL3
Rl... R3
R4... R6
R7
R10
R11
VD1... VD6
VD7
VD9, VD10
VT1... VT3
XI
ХВ1... ХВЗ
Конденсатор К50-12-25 В-5,0 мкФ-В
Микросхема К511ЛА2
Реле промежуточное 6ЛХ.230.061-07
Резисторы
МЛТ-0,125-3,0 кОм±5%-Д1-В
МЛТ-0,125-1,6 кОм±10%-Д1-В
МЛТ-0,25-1,6 кОм±Ю%-Д1-В
МЛТ-0,25-180 Ом±5%-Д1-В
Варистор СН1-2-1 180 В±20%-В
Приборы полупроводниковые
Диод КД209А
Диод светоизлучающий АЛ307БМ
Стабилитрон Д815Е
Транзистор КТ940А
Вилка ОНп-ВГ-7-32/94Х15-В53-В
Перемычка ГЛ 11^685512X02
XS1... XS3
Переключатель ГЛЦИ.642 131.002
3

Схема электрическая принципиальная блок реле
Щ
/008. SOfy
% 6 О С
арр
S9\SS\S7
ss
иг а
ss\w
Х7Щ
ТГ
-«-
\26А
/V8
ев
288
\2S~8
Ш
SB
2А
32А
\S2S
Х2
РН
S3
с Я
S2
W
ХТ6
XS
\JQ \29 \Z6 \27 to \2S\2V\2S\22\2{\ XT-'
СО.
xs щ
~£F
«\
m
ш
щ
2SA
2SS
"268
SOA
~\2&
2A
-A52A
АШ
X2
■»>-
XV
Выходные цепи
fil
SS
Щ
SOA
-«"
MB
/ss
268
W
28A
288
-\28
Ч2А
-A32A
328
X2
ИИ
\*2\
X2
S
Г
Iah Iak Iи Ген
\Ю\ W\ ft j fi^S } fS 1 /v\/J \/2 j //1 XT2
J$k fat let Ген TchIckIakIah.
/Рореяекныи люк
1
SOWW Yff \№VtSW¥k3 y/2\W\ Xft
-«
226
\22A
6A
48
BOB
2</A
2V8
26A
/2A
№
M
2A
28
//[77 Щл/
£¥
-»
66
8A
ЮА
/08
SB
/28
208
\£OA
1S8
/SA
/88
32A
/0\9 \6\7\6\s\v\3\2\l\ *r1
выгодные цепи
Рис, 8.

to
Соединение в блок реле
Ei Е2 ЕЗ Е4
5/
Х7 \Х1
Н<-
/86
\28А
№
\тв
\т
\26В
\Z0A
\2&
\32А
Шв
Цепь
напряжение
подпитки
8код
подпитки
беременное
напряжение
Выход
Напряжение
подпитки
&ход
подпитки
Ч$В
•(SB
корпус
Питание
Х2\Х6
цепь
НН
I.
6
s
£2
XS \Х1
-<(-
т
\28В
/SB
2ВА
26В
\30А
2В
2А
32А
Ив
Цепь
Переменное
напряжение
Напряжение
пропитки
В*од
подпитки
Выход
Наполнение
псдпит*и
Вход
подпитки
Литоние
Корпус
Х2
Цепь
k
XV
»-
S
f3
хз
\1
нн
\/нв '
\2бВ
\30А
ш
\ш
\288
\Z8
1/4
\32А
\328
Цепь
Переменное
напояжение
напряжение
подпитки
Вход
подпитки
tfonp/rxewe
/70 опит/tu
Вход
подпитки
Выход
*/£В
Or
'(Si
Питание
1 корпус
\
хг
Цепь
'а
1
Х2
»
6
S
*/ 1
J
X
ЁЧ
iUi хам
-C^J Цепь ]
22 В\
~~22А
84
48
ЗОВ
£44
24
£6А
/2А
/48
/4А
2А
23
Контакт
п/-/
Аипуоние
'/SS
'//08*220*
Cm РОЗ
От PC2
От PCI
1 4'онтокг
j KL22
Г
М8

Питание
Цепь
контакт
Контакт
П2.1
Контакт
П12
Контах:т
' KLI /
Лита-
\ние
-(Si
Л
«I
ЮА\
1оа\
щ
32а\
Продолжение к рмс. 8

Типоисполнение
БРЭ 2801 20Е2А УХЛ4
БРЭ280120Е2А 04
БРЭ 2801 27Е2А УХЛ4
БРЭ 2801 27Е2А 04
БРЭ 2801 20Е2Б УХЛ4
БРЭ 2801 20Е2Б 04
БРЭ 2801 27Е2Б УХЛ4
БРЭ 2801 27Е2Б 04
БРЭ 2801 20И2А УХЛ4
БРЭ 2801 20И2А 04
БРЭ 2801 27И2А УХЛ4
БРЭ 2801 27И2А 04
БРЭ28012ОИ2Б УХЛ4
БРЭ 2801 20И2Б 04
БРЭ 2801 27И2Б УХЛ4
БРЭ 2801 27И2Б 04
БРЭ 2801 20Е2А УХЛ4
БРЭ 2801 20Е2А 04
БРЭ 2801 27Е2А УХЛ4
БРЭ 2801 27Е2А 04
БРЭ 2801 20Е2Б УХЛ4
БРЭ 2801 20Е2Б 04
БРЭ 2801 27Е2Б УХ Л 4
БРЭ280127Е2Б 04
БРЭ 2801 20И2А УХЛ4
БРЭ 2801 20И2А 04
БРЭ 2801 27И2А УХЛ4
БРЭ 2801 27И2А 04
БРЭ 2801 20И2Б УХЛ4
БРЭ 2801 20И2Б 04
БРЭ 2801 27И2Б УХЛ4
БРЭ 2801 27И2Б 04
1

соединение
переднее
заднее
Ток,
А
1
5
1
5
1
5
1
5
1
5
1
5
1
5
1
5
ю
>> «О
5
1
20
4
5
1
20
4
5
1
20
4
5
1
20
4

Климатическое
исполнение
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04
УХЛ4
04

Частота,
Гц
50
60
50
60
БЛОКИ
El, E2, ЕЗ
обозначение
ГЛЦИ.656 116.067
-01
-02
-03
-04
-05 !
-06
-07
-08
-09
-■10
-И
-12
-13
-14
-15
ГЛЦИ.656 116.067
-01
-02
-03
-04
-05
-06
-07
-08
-09
-10
-И
-12
-13
-14
-15
тип блока
С1081
С1082
С1083
С1084
С1085
С1086
С1087
С1088
С1081
С1082
С1083
С1084
С1085
С1086
С1087
С1088
Е4
обозначение
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.6.56 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107*
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 И 6.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
ГЛЦИ.656 116.107
-01
тип
блока
Р1110
Р1110
Перечень
блоков к рис. 8.

Перечень элементов к рис. 8
Для исполнения УХЛ4
Поз.
обозначение
Наименование
Кол.
Примечание
Е1... ЕЗ
Е4
Ш
R2
XI
Х2
ХЗ
Х4
Х5
Х6
Х7
ХТ1
ХТ2, ХТЗ
ХТ5
ХТ6
Блок реле сопротивления типа С108
Блок выходных реле типа Р1110
Резистор ПЭВ-2'5-1,0 кОм=Ьб%
Резистор ПЭВ-25-750 Ом±5%
Розетка ОНп-ВГ-7-32/95Х15-Р50-В
Колодка 5ЛХ.143.249
Розетка ОНп-ВГ-7-32/95Х'Г5-Р50-В
Колодка 5ЛХ. 143.249
Розетка ОНп-ВГ-7-32/95Х1!5-Р50-В
Колодка 5ЛХ. 143.249
Розетка ОНп-ВГ-7-32/95Х'15-Р50-В
Колодка ГЛЦИ.686 462.005
-02
Колодка ГЛЦИ.686 462.005-04
-06
Колодка ГЛЦИ.686 462.005
-02
Колодка ГЛЦИ.686 462.005
-02
3
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
присоединение
Для исполнения 04
Е1... ЕЗ
Е4
R1
R2
XI
Х2
ХЗ
Х4
Х5
Х6
Х7
ХТ1
ХТ2, ХТЗ
ХТ5
ХТ6
Блок реле сопротивления типа С 108
Блок выходных реле типа Р 1110
Резистор С5-35 В-1,0 кОм±'5%
Резистор С5-35 В-750 Ом±5%
Розетка ОНп-ВГ-7-32/95Х 15-Р50-В
Колодка 5ЛХ. 143.249
Розетка ОНп-ВГ-7-32/95Х15-Р50-В
J Колодка 5ЛХ. 143.249
Розетка ОНп-ВГ-7-32/95Х15-Р50-В
Колодка 5ЛХ. 143.249
Розетка ОНп-В,Г-7-32/95Х15-Р50-В
Колодка ГЛЦИ.686 462.005-01
-03
Колодка ГЛЦИ.686 462.005-05
-07
Колодка ГЛЦИ.686 462.005-01
-03
Колодка ГЛЦИ.686 462.005-01
-03
3
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
присоединение
переднее
присоединение
заднее
пго иео единение

Схема подключения цепей переменного тока к блок реле.
1лм 1$н Тем
Так lit Тег
Ряс 9,
Схема подключения цепей переменного тока к блок реле.
1л# Тл# 7с# Тс*
Т*к Тёк Тек Ток
Pi/c /С

Схема электрическая соединений Приложение I
Обозначение щровода
откуда идет
—XT 1:1
—ХТ1:2
—XT 1:3
—XT 1:4
.— XT 1:5
—XT 1:6
—XT 1:7
—XT 1:8
—XT1:9
куда поступает
—XI :20В
—X1:20A
—X1:18B
—X1:18A
—XI :16В
—X1:16A
—X1:14A
—X1:14B
—X1:12A
—XT2:'ll
—XT2:12
—XT2:13
—XT2:14
-XT2:16
—XT2:17
—XT2:18
—XT2:19
—XT3:21
—XT3:22
—XT3:23
—X2:6
—X2:5
—X2:4
—X2:3
—X4:6
—X4:5
—X4:4
—X4:3
—X6:6
—X6:5
—X6:4
—XT3:24
—X6:3

Обозначение провода
отюуда идет
—ХТ5:42
—ХТ5:43
—ХТ5:44
—ХТ5:45
—ХТ5:46
—ХТ5:47
—ХТ5:48
—ХТ5:49
—ХТ5:50
—ХТ6:51
—ХТ6:52
—ХТ6:53
—ХТ€:54
—ХТ6:55
—ХТ6:56
—ХТ6:58
—Х7:32А
—Х5:32А
—ХЗ:32А
-ХТ6:59
—ХТ6:60
—Х7.18В
—Х7:28А
—Х7:28В
—Х7:26В
—Х7:30А
—Х7:2В
—Х5:2В
—ХЗ:2В
—XI :4В
—Х7:2А
—Х5:2А
—ХЗ:2А
—Корпус 2
—Х7:32В
—Х5:32В
—ХЗ:32В
—Х5:28В
—Х5:26В
—Х5:30А
—ХЗ:28В
—XI :30В
—Х1:28В
—Rl:2
куда поступает
—Х1:12В
—Х1:8В
—Х1:10В
—Х1:10А
—Х1:8А
—Х1:6В
—XI :22В
—X 1:22 А
—Х1:6А
—ХЗ:14В
—ХЗ:16В
—Х5:14В
—Х5:16В
—Х7:14В
—Х7:16В
—Х7:32А
—Х5:32А
—ХЗ:32А
—X 1:32 А
—R'l:2
-Rl:l
—ХЗ:30А
—ХЗ:26В
—Х1:26А
—Х5-28А
—Х5:18В
—Х5:2В
—ХЗ:2В
—Х1:2В
—R2:l
—Х5:2А
—ХЗ:2А
—Х1:2А
—Х7:32В
—Х5:32В
—ХЗ:32В
—Корпус 1
—Х1:24В
—ХЗ:28А
—ХЗЛ8В
—Х1:24А
—R2:2
—R2:2

Приложение 2
Ведомость цветных металлов, содержащихся в изделии БРЭ 2801
Наименование
металла,
сплава
Медь и сплавы на
медной основе
Алюминий
и сплавы
Количество цветных металлов,
содержащихся в изделии, кг
Количество цветных металлов,
подлежащих сдаче в виде лома
при полном износе .изделия
и его списал ии, кг
классификация по группам ГОСТ 1639—78
I
0,055
II
0,237
' III
0,05
! rv
0,104
! 1Х
0,01
I
0,055
II
0,237
HI
0,05
IV
0,087
IX
—
2i . w ,
•° £ G •=*
SS§S
В'ОЗМОЖ
лей и у
списали
ЛИЯ
частично
частично
