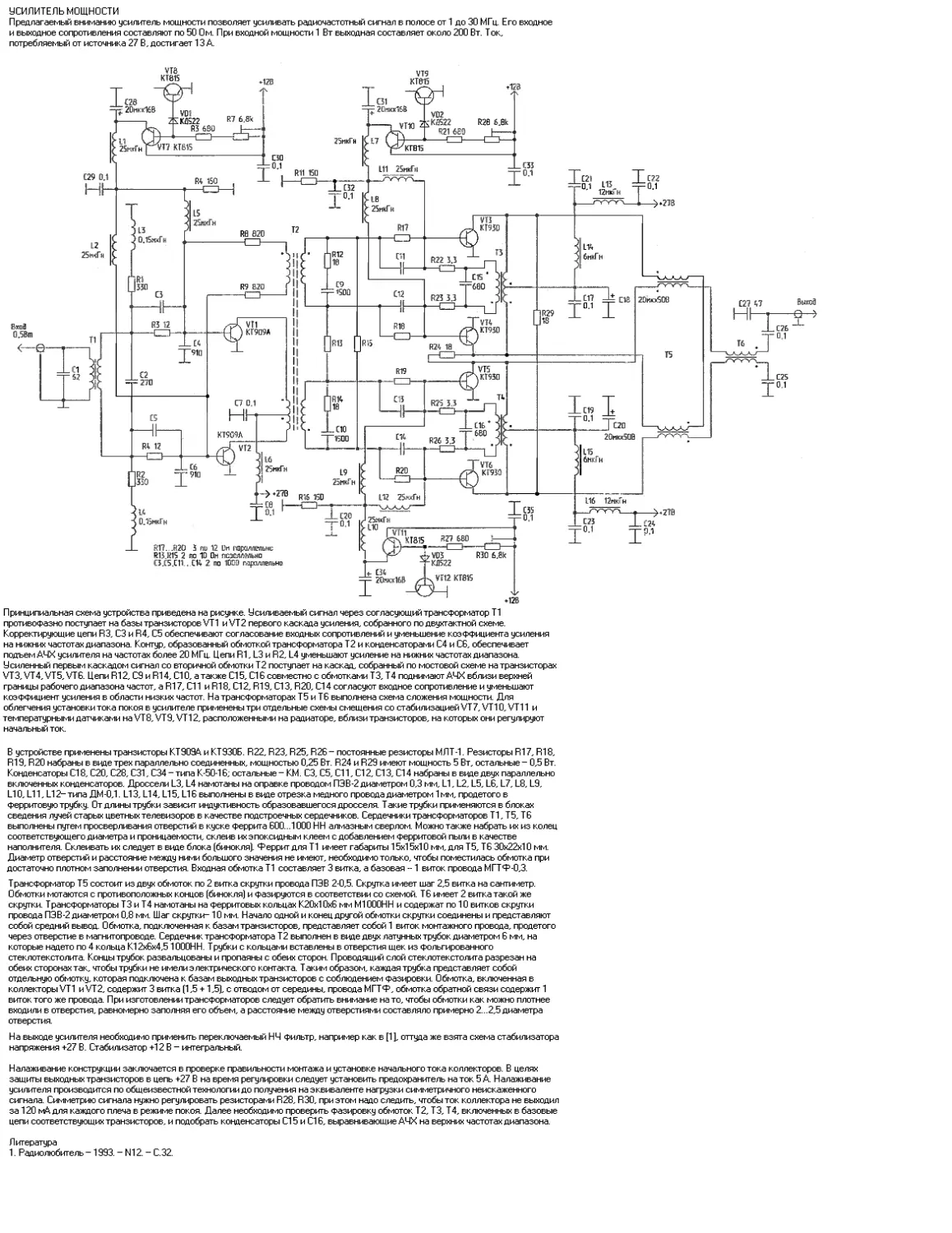

УСИЛИТЕЛЬ мощности
Предлагаемый вниманию усилитель мощности позволяет усиливать радиочастотный сигнал в полосе от 1 до 30 МГц. Его входное и выходное сопротивления составляют по 50 Ом. При входной мощности 1 Вт выходная составляет около 200 Вт. Ток, потребляемый от источника 27 В, достигает 13 А.
С29 0.1
L2 25н<Гн
8хоЗ 0.5Bm
<•—е-
Т1
_Lci
*128
VD2
З^мкГн
17
VT7 Ш5
КГВ15
L11 25икГ»|
R11 150
““0.1
^•278
В
R22 J3
R23 33
[27 47
R3 12
VT3 KT9JD
L15 12нкГи
15 ZSnxTm
L3
0,15юсГн
L14 бнкГн
1В
25мкГн
330 СЗ
J_C33 “Г 0.1
_cis “Г-680
[22
=7= 0.1
[21 =Ф=о.1
«В
-tl 2Dnicm
C31 -гг ЗСжхЗД
vtyi 7\КЙ22	R20 6.6k
“	R21 689
R16
R24 18
СИ
R25 33
tic
R4 12
R2D
R15 ED
116 12пкГн
R30 6.8k
25яхГн
R12 16
MD3 ГКЛ522
VT1 КГ909А
С23 0.1
С26
0.1
25мкГ« 1Ю
L15 бмсГн
1_С20 Г0.1
16
25нкГя
IR2 339
R17...R2O 3 ли 12 Си параллельис
R13.R15 2 ло 10 Он лсзслл?льно
СЗ.С5.С11.. С14 ? по 1DDD параллельно
О.ЕнкГн
Йч11КТ315	«27 6В0
-С. С6 “Г" 910
*270
^се |~ 0.1 1
(35 =F0.1
[9 ^=1500
„СЮ
EDO
4- t3C
-I- 2O.-XX16B
J_t1t ~гьво R26 3.3
-j----><27fi
„С24
T 0.1
VT8 KT81S
VT9 КТ615
VD1
2 SZKZE22 R7 6.8k R3 680
R4 150
R9 820
[12
Выход
VT4 КТ930
C2 =7=270
—L [4 “Г 910
19
25пкГ н
R19
VT5 \KT930
_1_С19 “Г 0.1
C20 20мкх50В
_J_C25
“Т-0.1
VT6 КГ9И
V»12 КТ6Е
R0 820



12В
Принципиальная схема устройства приведена на рисунке. Усиливаемый сигнал через согласующий трансформатор Т1 противофазно поступает на базы транзисторов VT1 и VT2 первого каскада усиления, собранного по двухтактной схеме. Корректирующие цепи R3, СЗ и R4, С5 обеспечивают согласование входных сопротивлений и уменьшение коэффициента усиления на нижних частотах диапазона. Контур, образованный обмоткой трансформатора Т2 и конденсаторами С4 и СВ, обеспечивает подъем АЧХ усилителя на частотах более 20 МГц. Цепи R1, L3 и R2, L4 уменьшают усиление на нижних частотах диапазона.
Усиленный первым каскадом сигнал со вторичной обмотки Т2 поступает на каскад, собранный по мостовой схеме на транзисторах VT3, VT4, VT5, VT6. Цепи R12, С9 и R14, С10, а также С15, С16 совместно с обмотками ТЗ, Т4 поднимают АЧХ вблизи верхней границы рабочего диапазона частот, a R17, С11 и R18, С12, R19, С13, R20, С14 согласуют входное сопротивление и уменьшают коэффициент усиления в области низких частот. На трансформаторах Т5 и Тб выполнена схема сложения мощности. Для облегчения установки тока покоя в усилителе применены три отдельные схемы смещения со стабилизацией VT7, VT10, VT11 и температурными датчиками на VT8, VT9, VT12, расположенными на радиаторе, вблизи транзисторов, на которых они регулируют начальный ток.
В устройстве применены транзисторы КТ909А и КТ930Б. R22, R23, R25, R26- постоянные резисторы МЛ Т-1. Резисторы R17, R18, R19, R20 набраны в виде трех параллельно соединенных, мощностью 0,25 Вт. R24 и R29 имеют мощность 5 Вт, остальные - 0,5 Вт. Конденсаторы С18, С20, С28, С31, С34 - типа К-50-1 Б; остальные - КМ. СЗ, С5, С11, С12, С13, С14 набраны в виде двух параллельно включенных конденсаторов. Дроссели L3, L4 намотаны на оправке проводом ПЗ В-2 диаметром 0,3 мм, L1, L2, L5, L6, L7, L8, L9, L10, L11, L12- типа ДМ-0,1. L13, L14, L15, L16 выполнены в виде отрезка медного провода диаметром 1 мм, продетого в Ферритовую трубку. От длины трубки зависит индуктивность образовавшегося дросселя. Т акие трубки применяются в блоках сведения лучей старых цветных телевизоров в качестве подстроечных сердечников. Сердечники трансформаторов Т1, Т5, Тб выполнены путем просверливания отверстий в куске Феррита 600...1000 НН алмазным сверлом. Можно также набрать их из колец соответствующего диаметра и проницаемости, склеив их эпоксидным клеем с добавлением Ферритовой пыли в качестве наполнителя. Склеивать их следует в виде блока (бинокля). Феррит для Т1 имеет габариты 15x15x10 мм, для Т5, Тб 30x22x10 мм. Диаметр отверстий и расстояние между ними большого значения не имеют, необходимо только, чтобы поместилась обмотка при достаточно плотном заполнении отверстия. Входная обмотка Т1 составляет 3 витка, а базовая - 1 виток провода МГТФ-0,3.
Т рансформатор Т5 состоит из двух обмоток по 2 витка скрутки провода ПЭ В 2-0,5. Скрутка имеет шаг 2,5 витка на сантиметр. Обмотки мотаются с противоположных концов (бинокля) и Фазируются в соответствии со схемой. Тб имеет 2 витка такой же скрутки. Трансформаторы ТЗ и Т4 намотаны на Ферритовых кольцах К20х10x6 мм М1000HH и содержат по 10 витков скрутки провода ПЭ В-2 диаметром 0,8 мм. Шаг скрутки-10 мм. Начало одной и конец другой обмотки скрутки соединены и представляют собой средний вывод. Обмотка, подключенная к базам транзисторов, представляет собой 1 виток монтажного провода, продетого через отверстие в магнитопроводе. Сердечник трансформатора Т 2 выполнен в виде двух латунных трубок диаметром 6 мм, на которые надето по 4 кольца К12х6х4,51000НН. Трубки с кольцами вставлены в отверстия щек из Фольгированного стеклотекстолита. Концы трубок развальцованы и пропаяны с обеих сторон. Проводящий слой стеклотекстолита разрезан на обеих сторонах так, чтобы трубки не имели электрического контакта. Таким образом, каждая трубка представляет собой отдельную обмотку, которая подключена к базам выходных транзисторов с соблюдением Фазировки. Обмотка, включенная в коллекторы VT1 и VT2, содержит 3 витка (1,5 + 1,5), с отводом от середины, провода МП Ф, обмотка обратной связи содержит 1 виток того же провода. При изготовлении трансформаторов следует обратить внимание на то, чтобы обмотки как можно плотнее входили в отверстия, равномерно заполняя его объем, а расстояние между отверстиями составляло примерно 2...2,5 диаметра отверстия.
На выходе усилителя необходимо применить переключаемый НЧ Фильтр, например как в [1], оттуда же взята схема стабилизатора напряжения +27 В. Стабилизатор +12 В - интегральный.
Налаживание конструкции заключается в проверке правильности монтажа и установке начального тока коллекторов. В целях защиты выходных транзисторов в цепь +27 В на время регулировки следует установить предохранитель наток 5 А. Налаживание усилителя производится по общеизвестной технологии до получения на эквиваленте нагрузки симметричного неискаженного сигнала. Симметрию сигнала нужно регулировать резисторами R28, R30, при этом надо следить, чгобыток коллектора не выходил за 120 мА для каждого плеча в режиме покоя. Далее необходимо проверить Фазировку обмоток Т2, ТЗ, Т4, включенных в базовые цепи соответствующих транзисторов, и подобрать конденсаторы С15 и С16, выравнивающие АЧХ на верхних частотах диапазона.
Литература
1. Радиолюбитель - 1993. - N12. - С. 32.
