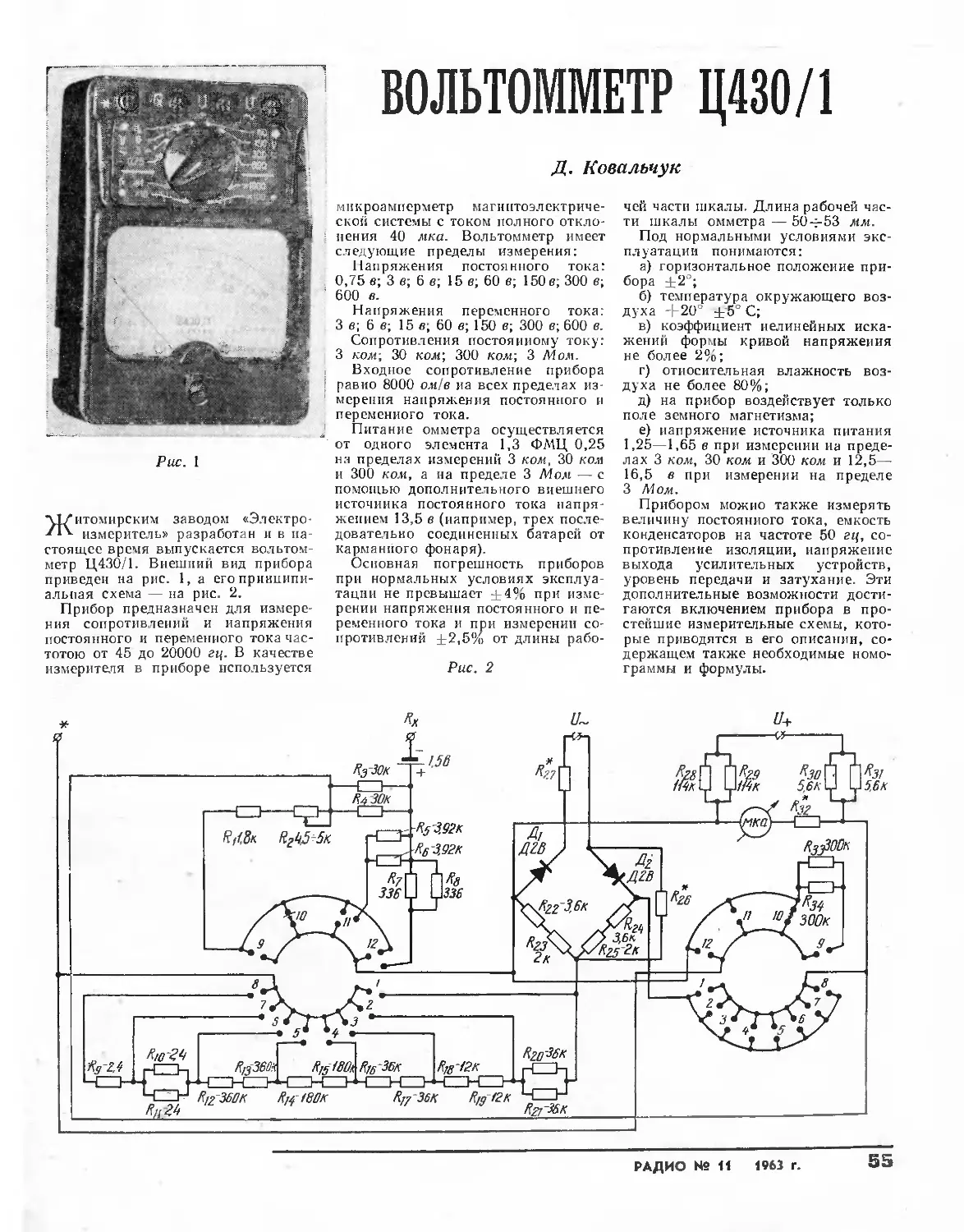

Рис. 1

Житомирским заводом «Электро-
измеритель» разработан и в на-
стоящее время выпускается вольтом-
метр Ц430/1. Внешний вид прибора
приведен на рис. 1, а его принципи-
альная схема — на рис. 2.

Прибор предназначен для измере-
ния сопротивлений и напряжения
постоянного и переменного тока час-
тотою от 45 до 20000 гц. В качестве
измерителя в приборе используется

ВОЛЬТОММЕТР Ц430/1

Д. Ковальчук

микроамперметр магнитоэлектриче-
ской системы с током полного откло-
нения 40 мка. Вольтомметр имеет
следующие пределы измерения:

Напряжения постоянного тока:
0,75 в; 3 в; 6 в; 15 в; 60 в; 150 в; 300 в;
600 в.

Напряжения переменного тока:
3 в; 6 в; 15 в; 60 в; 150 в; 300 в; 600 в.

Сопротивления постоянному току:
3 ком\ 30 ком; 300 ком; 3 Мол.

Входное сопротивление прибора
равно 8000 ом/в иа всех пределах из-
мерения напряжения постоянного и
переменного тока.

Питание омметра осуществляется
от одного элемента 1,3 ФМЦ 0,25
на пределах измерений 3 ком, 30 ком
и 300 ком, а на пределе 3 Мом — с
помощью дополнительного внешнего
источника постоянного тока напря-
жением 13,5 в (например, трех после-
довательно соединенных батарей от
карманного фонаря).

Основная погрешность приборов
при нормальных условиях эксплуа-
тации не превышает ±4% при изме-
рении напряжения постоянного и пе-
ременного тока и при измерении со-
противлений ±2,5% от длины рабо-

Рис. 2

чей части шкалы. Длина рабочей час-
ти шкалы омметра — 50-±53 мм.

Под нормальными условиями экс-
плуатации понимаются:

а)	горизонтальное положение при-
бора ±2“;

б)	температура окружающего воз-
духа +20° ±'5°С;

в)	коэффициент нелинейных иска-
жений формы кривой напряжения
не более 2%;

г)	относительная влажность воз-
духа не более 80%;

д)	на прибор воздействует только
поле земного магнетизма;

е)	напряжение источника питания
1,25—1,65 в при измерении иа преде-
лах 3 ком, 30 ком и 300 ком и 12,5—•
16,5 в при измерении на пределе
3 Мом.

Прибором можно также измерять
величину постоянного тока, емкость
конденсаторов на частоте 50 гц, со-
противление изоляции, напряжение
выхода усилительных устройств,
уровень передачи и затухание. Эти
дополнительные возможности дости-
гаются включением прибора в про-
стейшие измерительные схемы, кото-
рые приводятся в его описании, со-
держащем также необходимые номо-
граммы и формулы.
К вольтомметру Ц430/1 выпуска-
ются добавочные устройства: Р430
для измерения постоянного тока
(0,75 ма — 1,5 а); Р431 для измере-
ния емкости конденсаторов (100 пф—
3 миф) и Ф430 для измерения часто-
ты (20 гц — 30 кгц).

Вольтомметр выполнен в пластмас-
совом корпусе размером 50 X 88 X
128 мм. Вес прибора не более 450 г.

Особенностью конструкции прибо-
ра является его простота, примене-
ние печатного переключателя, печат-
ного монтажа, объединенных на од-
ной панели. К панели крепятся со-
противления, германиевые диоды и
щетки переключателя. Маркировка
Переключателя приведена на рис. 3.

В вольтомметре применены сопро-

Рис. 3

тивления МЛТ-0,5, за исключением
сопротивления в качестве кото-
рого используется сопротивление

МГП-0,5. Величины сопротивлений
Д2, и Д26 выбираются при налажива-
нии в пределах 820 ом — 2 ком и
100—250 ком соответственно.

Величина сопротивления Rs2 за-
висит от сопротивления рамки микро-
амперметра — их сумма должна быть
равна 3,8 ком.

Для удобства подгонки сопротив-
ления в приборе составляются из
двух последовательно или параллель-
но включенных сопротивлений.

По вопросу приобретения добавоч-
ных устройств Р430, Р431 и Ф430 к
прибору Ц430/1 следует обращаться
по адресу: «Союзглавэлектро»’ при
Госплане СССР, Москва, Ж-120,
Покровский бульвар, 3.

г. Житомир
