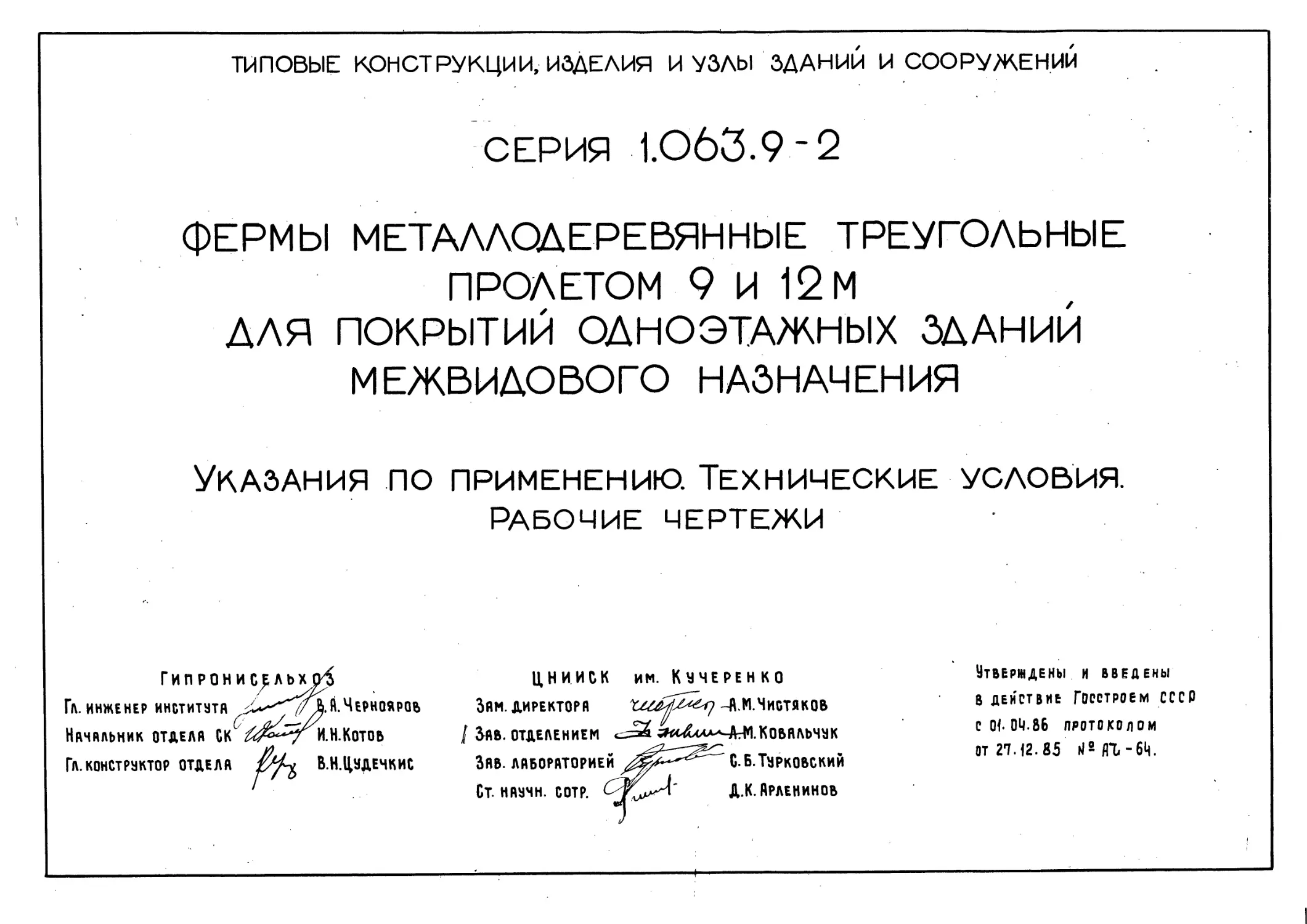

ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИИ И СООРУЖЕНИИ
серия 1.063.9-2
ФЕРМЫ МЕТАЛЛОДЕРЕВЯННЫЕ ТРЕУГОЛЬНЫЕ
ПРОЛЕТОМ 9 И 12М
ДЛЯ ПОКРЫТИЙ ОДНОЭТАЖНЫХ ЗДАНИЙ
МЕЖВИДОВОГО НАЗНАЧЕНИЯ
Указания по применению. Технические условия.
РАБОЧИЕ ЧЕРТЕЖИ
Гипрон
Гл. ИНЖЕНЕР ИНСТИТУТА
Начальник отдела СК
Гл.КОНСТРУКТОР ОТДЕЛА
В.Н.ЦУДЕЧКИС
цнииск им. Кучеренко
Зам. директора -А.М.Мистяков
/ Зав.отделением Ковальчук
Зав. лабораторией С.Б.Турковский
Ст. научн. сотр. Д.К. ЙРЛЕНИНОВ
Утверждены и введены
в действие Госстроем СССР
с ОТ 04-86 протоколом
от 27.12. 85 й2 ДЪ -64.
X
X
Обозначение Наименование Стр.
1063. 9-2-0000 пз 1063. 9-2-0000СМ1 1063. 9-2-0000 СМ2 1 003.9-2“ 0000 НИ 1 063. 9-2“ ООООТУ 1063.9-2-4000 1063.9-2 -1 000 СБ 1063.9-2-2000 1063.9-2“ 2000 СБ 1063.9-2-0100 10Б3.9-2-0100 СБ 1063. 9-2-0110 1063.9-2-0110 СБ 1063.9-2-0120 1.063.9-2-0120 СБ 1063.9-2-0200 1.063.9-2- 0200 СБ 1.063. 9-2- 0201 1063.9-2-0210 1.063.9-2-0210 СБ 1.063.9-2 - 0300 1. ОоЗ. 9 -2-0300 СБ 1063.9-2-0301 Пояснительная записка Узел опирания Фермы на колонии КАРКАСА Примеры решения связей по покрытию Номенклатура изделий Технические условия Ферма Фмдэ Ферма ФМД9. Сборочный чертеж Ферма ФМД12 Ферма Фмд 12. Сборочный чертеж Элемент нижнего пояса М1 Элемент нижнего пояса Ml СБОРОЧНЫЙ чертеж Шпилька Шпилька. Сборочный чертеж Плита опорная Плита опорная. Сборочный чертеж Элемент нижнего пояса М2 Элемент .нижнего пояса М2. Сборочный чертеж Пластина П1 Коробка кч Коробка К1 Сборочный чертеж Подвеска М3 Подвеска М3. Сборочный чертеж Шайба 3 1 8 12 13 21 23 26 28 29 30 31 31 32 32 33 34 34 35 35 36 34 31
1.063.9-2-0000
Содержание стадия лист листов
НАМ. ОТД. котов P 1 2
ГА.КОНСТР Ишчкис ГИПРОНИЕЕЛЬХОЗ
ГИП Котов •
PSK. ГР. РЕССИНА
Обозначение Наименование Стр.
1.063.9-2-0400 Болт стяжной 38
4.063,9 -2 -0400 СБ Болт стяжной. Сборочный чертеж 38
1 063. 9-2-0404 Уголок 39
4.063.9-2-0004 НАКЛАДКА 39
4. 063.9-2-0402 Фасонка Ф4 40
4. 063.9-2-0403 Фасонка Ф2 40
4.063. 9-2-0202 Фиксатор пз 44
1.063.9-2-0211 Пластина П2 ' 44
1.063.9-2-0002 Элемент верхнего пояса Д4 42
1.063.9-2-0003 Элемент верхнего пояса Д2 42
1.063.9-2-0004 Раскос дз 43
4.063.9-2-0005 НАКЛАДКА Д4> Д5 43
4. 063.9-2-3000 Элемент связей 44
4.063.9-2-3000 СБ Элемент связей. Сборочный чертеж 46
1.063.9-2-3001 Элемент деревянный 47
1.063.9-2-3002 Наконечник 48
4.063.9-2-4000 Изделие соединительное МС4...МС4 48
4. 063.9 *2 - 0000 PC Ведомость расхода стали 49
1. 063.9-2-0000РМ Ведомость расхода материалов НА ФЕРМУ г 54
Взйм.инвк!
| Подпись И ДАТА <
<063.9-2-0000
Кйст
ФОРМАТ
1. Общая часть
1.1. Настоящая серия содержит равочие чертежи металлодере-
вянных треугольных стропильных ферм пролетом 9 и. 12 м, являющихся
МОДЕРНИЗАЦИЕЙ МЕТАЛЛОАЕРЕвЯННЫХ БРУСЧАТЫХ ФЕРМ ЦНйИСК СЕРИЯ 1. B6Q-3.
1.2. Выпуск включает:
- УКАЗАНИЯ ПО ПРИМЕНЕНИЮ ФЕРМ, СОСТОЯЩИЕ ИЗ ПОЯСНИТЕЛЬНОЙ
НОМЕНКЛАТУРЫ ИЗДЕЛИИ, СХЕМ РАСПОЛОЖЕНИЯ ФЕРМ И СВЯЗЕЙ В
тиях здании, узлов опирания Ферм на колонны и крепления
тов связей к фермам;
- ТЕХНИЧЕСКИЕ условия;
- РАБОЧИЕ ЧЕРТЕЖИ ФЕРМ, СВЯЗЕЙ И СОЕДИНИТЕЛЬНЫХ ИЗДЕЛИИ;
- ВЕДОМОСТЬ РАСХОДА МАТЕРИАЛОВ.
записки
покры -
элемен-
Взлм.инв.Н?
Подпись и ДАТА
<г «4 о с о* х cd X 3
1.5. Фермы предназначены для покрытии одноэтажных однопро-
ЛЕТНЫХ БЕСКРАНОВЫХ ЗДАНИИ МЕЖВИДОВОГО НАЗНАЧЕНИЯ С КРОВЛЕЙ ИЗ
АСБЕСТОЦЕМЕНТНЫХ волнистых ЛИСТОВ НВ ПО ГОСТ 16255'77 ИЛИ ДРУГИХ
ЛИСТОВЫХ МАТЕРИАЛОВ ПРИ УКЛОНЕ 29%.
Фермы рассчитаны на применение в зданиях с расчетной сей-
смичностью НЕ ВЫШЕ 6 БАЛЛОВ, С НЕАГРЕССИВНОЙ, СЛАБО- И СРЕДНЕ-
агрессивной степенью воздействия ГАЗОВЫХ СРЕД, возводимых В РАЙ-
ОНАХ с РАСЧЕТНОЙ ТЕМПЕРАТУРОЙ ВОЗДУХА до МИНУС 4о°С и эксплуати-
руемых ПРИ установившейся температуре воздуха до плюс 90°С включи-
тельно.
Допускается применение ферм в зданиях, возводимых в районах
С РАСЧЕТНОЙ ТЕМПЕРАТУРОЙ НАРУЖНОГО ВОЗДУХА НИЖЕ МИНУС 4О°С ПРИ
УСЛОВИИ ВЫПОЛНЕНИЯ требований ПУНКТА 4.5.
z
Нач. отд. Котов ;
ГЛ.К0НСТР. ЦудЕчкис у
ГИП Котов <
Ьк.гр. PECCUHA
1.063.9-2-0000ПЗ
Пояснительная записка
стадия Анет Листов
Р 1 9
ГИПРОНЙГМЬХОЗ
ЙНВ.Н; ПОДЛ. | ПОДПИСЬ ц ДАТА |ВЗАМ. ИМВ. rfS
3
1.4. Фермы запроектированы для применения в отапливаемых
ЗДАНИЯХ с сухим, нормальным и влажным режимом помещении и в не-
отапливаемых ЗДАНИЯХ, возводимых В СУХОЙ и нормальной зонах влаж-
ности, при постоянной влажности в помещениях не более 79/©. (Влаж-
ностный режим помещении и зоны влажности территории СССР СЛЕДУЕТ
принимать в соответствии с главой СНиП П-5-79).
1.9. Фермы относятся к категории сгораемых конструкции с пре-
делом огнестойкости 0,29 часа и?согласно СНиП Л-2-80^ могут приме-
няться в покрытиях здании Щ...У степени огнестойкости.
1.6. В отапливаемых бесчердачных зданиях покрытие по Фермам
выполняется из плит облегченной конструкции (асбестоцементных,
КЛЕЕФАНЕРНЫХ И ДРУГИХ), УКЛАДЫВАЕМЫХ НЕПОСРЕДСТВЕННО НА ФЕРМЫ ИЛИ
НА прогоны, устанавливаемые на Фермы.
В ОТАПЛИВАЕМЫХ ЗДАНИЯХ С НЕЭКСПЛУАТИРУЕМЫМИ ЧЕРДАКАМИ И В
НЕОТАПЛИВАЕМЫХ ЗДАНИЯХ КРОВЛЯ УСТРАИВАЕТСЯ ПО ПРОГОНАМ.
2. Конструкция и обозначение
2.1. Ферма состоит из двускатного верхнего пояса, раскосов
нижнего пояса и стойки. Сжатые элементы Фермы (верхний пояс и рас-
косы) выполнены из древесины, растянутые (нижний ПОЯС и СТОЙКй) -
из МЕТАЛЛА.
2.2. Каждый скат верхнего пояса состоит из двух прямолинейных
элементов, изготовленных из древесины сосны или ели 2-го сорта:
- верхнего основного элемента, цельного по всей длине;
- нижнего (подбалки), прикрепленного к верхнем^ элементу болтами.
2Л. Стык раскоса с подбалкой, стык скатов верхнего пояса в
коньке осуществляется лобовым упором.
I.063.9-2-0000 ПЗ
UHB.yl-подл. [Подпись м дата [Взлм.инв.й-
2.4. Нижний пояс выполняется из арматурной стали класса A-I
ПО ГОСТ 5781-82, А ЕГО КОНЦЕВЫЕ УЧАСТКИ С РЕЗЬБОЙ - ИЗ ГОРЯЧЕКАТА-
НОЙ круглой стали по ГОСТ 2590-71*.
2.5. Стоика из одиночного стального тяжа выполнена из арма-
турной стали класса A-I по ГОСТ 5781-82.
2.6. Высота опорной части Фермы, равная 500 мм, позволяет
принять типовое решение карнизного узла здания.
2.7. Фермы обозначены марками, состоящими из буквенно-цифровых
групп, разделенных дефисом по ГОСТ 23009-78.
Марка б общем случае записывается следующим образом:
ФМД ХХ-ХХХХ XX
I________________________.Вид конструкции (ферма металло-
ДЕРЕВЯННАя)
--------------------Пролет в метрах (9 или 12)
----------------Несущая способность в кгс/м
-Дополнительные характеристики, отра-
жающие особые условия применения ,
ФЕРМ, например, стойкость к воздей-
ствию низких ТЕМПЕРАТУР (Т) или
АГРЕССИВНОЙ СРЕДЫ (А1 - ДЛЯ СЛАБО-
АГРЕССИВНОЙ, А8 - ДЛЯ СРЕДНЕАГРЕС-
сивной) и т.д.
Например, ферме пролетом 12 м под нагрузку 900 кгс/м, пред-
назначенной для применения в СЛАБОАГРЕССИВНОЙ среде, присвоена
марка ФМД12- 900 Ai.
2. В. Номенклатура ферм и элементов связей приведена в доку-
менте 1.065.9- 2 - DOOOHU.
5. Расчетные положении
5.1. Статический расчет Ферм выполнен в соответствии с тре-
бованиями глав СНиП п-25-80 „Деревянные конструкции”, СНиП н-25-61
„Стальные конструкции , СНиП Н-6-74 „Нагрузки и воздействия’.
1.063.9-2-0000ПЗ Т
Цнв.й-подл-1 Подпись И ДАТА |Взам.инв.г1-
. к
3.2. Фермы рассчитаны на унифицированным ряд нагрузок: 600,
900, 1200, 1900, 1800, 2100 кгс/м горизонтальной проекции для ферм
пролетом 9 м и 600, 900, 1200, 1900 кгс/м -для ферм пролетом 12м.
В ЗНАЧЕНИЯ НАГРУЗОК НЕ ВКЛЮЧЕН СОБСТВЕННЫЙ ВЕС ФЕРМ, КОТОРЫЙ ПРИ
РАСЧЕТЕ ФЕРМ И ПОДБОРЕ СЕЧЕНИИ ЭЛЕМЕНТОВ УЧТЕН ДОПОЛНИТЕЛЬНО.
3.3. При расчете ферм учтены две схемы загружения:
- ПОЛНАЯ расчетная нагрузка, включая вес Фермы на всем пролете ;
- ПОСТОЯННАЯ НАГРУЗКА НА ВСЕМ ПРОЛЕТЕ, ВРЕМЕННАЯ - НА ПОЛОВИНЕ
ПРОЛЕТА.
3.4. В соответствии с ^Правилами учета степени- ответственности
ЗДАНИИ И СООРУЖЕНИИ ПРИ ПРОЕКТИРОВАНИИ КОНСТРУКЦИИ ФЕРМЫ РАССЧИТА-
НЫ НА ПРИМЕНЕНИЕ В ЗДАНИЯХ Е КЛАССА ОТВЕТСТВЕННОСТИ (КОЭФФИЦИЕНТ
НАДЕЖНОСТИ ПО НАЗНАЧЕНИЮ = 0,99).
При применении Ферм в зданиях Е класса ответственности или
во временных зданиях со сроком службы ДО 9 ЛЕТ ФАКТИЧЕСКУЮ РАС-
ЧЕТНУЮ НАГРУЗКУ ПРИ ПОДБОРЕ ФЕРМ СЛЕДУЕТ УМНОЖИТЬ НА ПОПРАВОЧНЫЙ
КОЭФФИЦИЕНТ, СООТВЕТСТВЕННО РАВНЫЙ 0,99 или 0,84.
3.9. Деревянные элементы ферм рассчитаны на ТЕМПЕРАТУРНО-
ВЛАЖНОСТНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ А1, А2, 61 И 62 СОГЛАСНО
СНиП Ц-29-80 ТАБЛ.1, Т.Е. КОЭФФИЦИЕНТ ITIg =1,0.
Для УМЕНЬШЕНИЯ ПРОЛЕТНОГО МОМЕНТА В ВЕРХНЕМ ПОЯСЕ ПРЕДУСМОТ-
РЕНО ВНЕДЕНТРЕННОЕ ПРИЛОЖЕНИЕ НОРМАЛЬНЫХ СЖИМАЮЩИХ СИЛ В УЗЛОВЫХ
СОЕДИНЕНИЯХ.
Максимальная величина эксцентриситета принята равной 0,2Н,
ГДЕ Н - ВЫСОТА СЕЧЕНИЯ ВЕРХНЕГО БРУСА.
3.6. При расчете нижнего пояса фермы учтен коэффициент не-
равномерности ПЕРЕДАЧИ НАГРУЗКИ НА ВЕТВЬ, РАВНЫЙ 0,89.
1.063.9-2-0000ПЗ
5.7. Фермам придан строительным подъем, равный 1:200 пролета,
КОТОРЫМ ОБРАЗУЕТСЯ ПРИ СБОРКЕ ЗА СЧЕТ ВЫГИБА НИЖНЕГО ПОЯСА ПОД-
ТЯЖКОЙ гаёк тяжа. Значение строительного подъема учтено в длинах -
ЭЛЕМЕНТОВ ФЕРМЫ.
5.8. При расчете ферм на* устойчивость нз плоскости учитыва-
лось РАСКРЕПЛЕНИЕ ВЕРХНИХ ПОЯСОВ СВЯЗЯМИ С РАСПОЛОЖЕНИЕМ
ТОЧЕК РАСКРЕПЛЕНИЯ не БОЛЕЕ ЧЕМ ЧЕРЕЗ 5 М ПО ДЛИНЕ ПРОЛЕТА.
4. Указания по применению
4.1. Подбор ферм следует вести по расчетной равномерно рас-
пределенной НАГРУЗКЕ, ПРИХОДЯЩЕЙСЯ НА ПоГОННыЙ МЕТР ГОРИЗОНТАЛЬНОМ
ПРОЕКЦИИ ФЕРМЫ. При других видах НАГРУЗОК ПОДБОР ФЕРМ следует вес-
ти ПО УСИЛИЯМ В СТЕРЖНЯХ, ОПРЕДЕЛЯЕМЫМ ПРИ НАИБОЛЕЕ НЕВЫГОДНОМ
ДЛЯ ДАННОГО СТЕРЖНЯ СОЧЕТАНИИ НАГРУЗОК.
i
s
>
с
с
С
б
жмриКмжХм
4.2. Найденные при проектировании объекта и скорректированные
8 НЕОБХОДИМЫХ СЛУЧАЯХ С УЧЕТОМ ПУНКТА 5.4 ЗНАЧЕНИЯ ПОЛЕЗНОЙ (ПОЛ-
НОЙ И ВРЕМЕННОЙ) НАГРУЗКИ ИЛИ УСИЛИИ В ЭЛЕМЕНТАХ ФЕРМ НЕ ДОЛЖНЫ
ПРЕВЫШАТЬ ЗНАЧЕНИЙ, ПРИВЕДЕННЫХ В ТАБЛ. 1 И УКАЗАННЫХ В НЕЙ ВЕЗ
УЧЕТА СОБСТВЕННОГО ВЕСА ФЕРМ, УЧТЕННОГО ПРИ ОПРЕДЕЛЕНИИ УСИЛИИ
8 ЭЛЕМЕНТАХ ФЕРМ.
4.5. Марки сталей, принятые в рабочих чертежах для металли-
ческих ЭЛЕМЕНТОВ ФЕРМ И СОЕДИНИТЕЛЬНЫХ ИЗДЕЛИИ, ОТВЕЧАЮТ УСЛОВИЯМ
ЭКСПЛУАТАЦИИ ПРИ РАСЧЕТНОМ ТЕМПЕРАТУРЕ НАРУЖНОГО ВОЗДУХА (СРЕДНЕЙ
ТЕМПЕРАТУРЕ ВОЗДУХА НАИБОЛЕЕ ХОЛОДНОЙ ПЯТИДНЕВКИ РАМОНА СТРОИТЕЛЬ-
СТВА согласно СНиП 2.01.01-82) до минус 4О°С включительно.
При применении ферм в неотапливаемых ЗДАНИЯХ при „расчетной
ТЕМПЕРАТУРЕ НАРУЖНОГО ВОЗДУХА НИЖЕ МИНУС 40°С в ПРОЕКТЕ должны
БЫТЬ ДАНЫ СООТВЕТСТВУЮЩИЕ УКАЗАНИЯ ПО ЗАМЕНЕ МАРОК СТАЛЕЙ НА МАРКИ,
ОТВЕЧАЮЩИЕ ТрЕБОВЛиЧЙМ НОРМАТИВНЫХ ДОКУМЕНТОВ ДЛЯ СООТВЕТСТВУЮЩИХ УСЛОВИИ
экспттАЧНц , й В мот фермы поставльи. индекс „У.
isuata'Ah'.
1.063.9-2-0000 ПЗ
___________________________ 5 j
Схема 1 1
Фар.
РИ I I Н I 32WCL
I I Н I I I I И П Н 1
Схема 2 <Уп
I I I И И I I I /Тп
U
Ср
Таблнцй 1
Инв. й5 подл. | Подпись ц дата |Взам.мнв.й;
М АРКА ФЕРМЫ Расчетная нагрузка. Размеры, мм УСИЛИЯ В ЭЛЕМЕНТАХ
кг с 1м ' Lp 1 h 0 П В U у
Полная tyn Времен- ная фВР
Hi кгс М ПР., кгс/м н< кгс н । кгс N । кгс н. кгс
ФМД ? ЧОО 600 480 8800 1100 7707 210 2874 2874 8304 <384
ФМД 9-900 900 720 8466 268 4233 4233 12318 2073
ФМД 9-1200 1200 760 11221 376 7610 7610 16326 2721
ФМД 9-1700 1700 760 14016 444 7008 7008 20374 >399
ФМД?-1800 1800 1440 16830 733 8417 8417 24486 4081
ФМД9-2100 2100 1440 19986 753 9993 9793 27080 4847
ФМД 12-600 600 480 11800 6080 147? 7672 421 3826 3826 11134 1876
ФМД12-700 700 720 11374 620 7677 7677 16778 2763
ФМД12-1200 1200 760 17167 770 7784 7784 22068 >678
ФМД 12-1700 1700 960 18777 842 7480 9480 27786 4??В
1 .Полная расчетная нагрузка указана без собственного веса
ФЕРМ, КОТОРЫЙ УЧТЕН ПРИ ИХ РАСЧЕТЕ.
2 . Усилия В ЭЛЕМЕНТАХ ФЕРМ ДАНЫ ПРИ СХЕМЕ ЗАТРУДНЕНИЯ 2
(с УЧЕТОМ СОБСТВЕННОГО ВЕСА ФЕРМ).
ОТВЕЧАЮЩИЕ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУМЕНТОВ ДЛЯ СООТВЕТСТВУЮЩИХ
УСЛОВИЙ ЭКСПЛУАТАЦИЙ, А В МАРКЕ ФЕРМЫ ПРОСТАВЛЕН ИНДЕКС „Т”.
4.4. Фермы, предназначенные для применения в агрессивной
СРЕДЕ, ДОЛЖНЫ ИМЕТЬ ПОВЫШЕННУЮ КОРРОЗИОННУЮ СТОЙКОСТЬ ЗА СЧЕТ ЗА-
ЩИТЫ ДЕРЕВЯННЫХ И СТАЛЬНЫХ ЭЛЕМЕНТОВ ЛАКОКРАСОЧНЫМИ И МЕТАЛЛИЧЕС-
КИМИ ПОКРЫТИЯМИ, ВИД и ТОЛЩИНА КОТОРЫХ НАЗНАЧАЮТСЯ В СООТВЕТСТВИИ
С требованиями СНиП 2.05.11“8?„Защита строительных конструкций от
коррозии ”.
Защита торцов и опорных участков деревянных элементов на
длине 75 см производится покрытиями на основе ТИОКОЛОВЫХ МАСТИК
или эпоксидных смол.
Указания по проведению защитных мероприятий должны быть даны
в проекте. При этом к маркам ферм, предназначенным для применения
В СЛАБОАГРЕССИВНОЙ СРЕДЕ, ДОБАВЛЯЮТСЯ ИНДЕКСЫ „А1 , В СРЕДНЕАГРЕС-
СИВНОЙ - индексы „А2”.
4.9. Устойчивость ферм из плоскости и общая жесткость покры-
тия должна обеспечиваться системой связей, состоящей из связевых
Ферм, устанавливаемых во вторых от торцов или деформационных швов
ЗДАНИЯ ШАГАХ ФЕРМ И В ПРОМЕЖУТКАХ МЕЖДУ НИМИ С ШАГОМ НЕ БОЛЕЕ
*50 м, А ТАКЖЕ РАСПОРОК, УСТАНАВЛИВАЕМЫХ ВДОЛЬ ЗДАНИЯ ПО ЛИНИИ
УЗЛОВ связевых ферм.
Схемы установки связей по покрытию, а также узлы крепления
связей к фермам приведены в документе 1.0(Л. 9-2.-ODDD СМ2. На схемах
?и 4 (здания пролетом 12м) пунктиром показаны распорки, в
качестве которых рекомендуется использовать прогоны и ребра
ПЛИТ, ЕСЛИ это допускается их конструктивным решением несли
ИХ КРЕПЛЕНИЕ К ФЕРМАМ ОБЕСПЕЧИВАЕТ ВОСПРИЯТИЕ РАСЧЕТНЫХ УСИЛИЙ.
По КОНЬКУ И Ч ОПОРНЫХ УЗЛОВ ФЕРМ РАСПОРКИ УСТАНАВЛИВАЮТСЯ КАК
САМОСТОЯТЕЛЬНЫЙ ЭЛЕМЕНТ ПОКРЫТИЯ. СОВМЕЩЕНИЕ ИХ В ЭТИХ МЕСТАХ С ПРО-
ГОНАМИ ИЛИ РЕБРАМИ ПЛИТ НЕ ДОПУСКАЕТСЯ.
На СХЕМАХ ДЛИНА ЗДАНИЯ УСЛОВНО ПРИНЯТА РАВНОЙ 72 м.
4.6. Если РЕБРА ПЛИТ ИСПОЛЬЗУЮТСЯ В КАЧЕСТВЕ РАСПОРОК, ТО
КРЕПЛЕНИЕ ПЛИТ К ФЕРМАМ ДОЛЖНО ПРЕДУСМАТРИВАТЬ ПЕРЕДАЧУ ПРОДОЛЬНЫХ
УСИЛИЙ ТОЛЬКО ЧЕРЕЗ ОДНО (КРАЙНЕЕ) РЕБРО ПЛИТЫ, ВЫПОЛНЯЮЩЕЕ РОЛЬ
распорки. Крепление другого крайнего ребра плиты, во избежание
ПЕРЕДАЧИ НА ОБШИВКУ ПЛИТЫ СДВИГАЮЩИХ УСИЛИИ, ДОЛЖНО ВОСПРИНИМАТЬ
ЛИШЬ ВЕРТИКАЛЬНУЮ НАГРУЗКУ ОТ ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ ВЕТРА.
4.7. Связи И ЭЛЕМЕНТЫ ИХ КРЕПЛЕНИЯ, РАЗРАБОТАННЫЕ В НАСТОЯЩЕЙ
СЕРИИ, РАССЧИТАНЫ НА ПРИМЕНЕНИЕ В ПОКРЫТИЯХ БЕСКРАНОВЫХ ЗДАНИИ
ДЛИНОЙ НЕ МЕНЕЕ 30 М И ВЫСОТОЙ ДО 6 М, ВОЗВОДИМЫХ В ш, 1У ГЕОГРА-
ФИЧЕСКОМ РАЙОНЕ ПО СКОРОСТНОМУ НАПОРУ ВЕТРА.
4.8. При применении ферм в зданиях длиной менее 30м или вы-
сотой БОЛЕЕ 6 М, СЛЕДУЕТ ПРОИЗВЕСТИ ПРОВЕРОЧНЫЙ РАСЧЕТ СВЯЗЕЙ И
ЭЛЕМЕНТОВ ИХ КРЕПЛЕНИЯ С КОРРЕКТИРОВКОЙ В НЕОБХОДИМЫХ СЛУЧАЯХ
ПРИНЯТЫХ В АЛЬБОМЕ РЕШЕНИИ.
Расчет и конструирование связей выполнять в соответствии с
требованиями СНиП п-29-80 „Деревянные конструкции”, СНиП И-25-81
„Стальные конструкции?
Лист
8
4.9. В ПРОЕКТАХ ПРОИЗВОДСТВА работ следует предусмотреть
строповку ферм специальной траверсой, предназначенной ДЛЯ МОНТАЖА
СТРОПИЛЬНЫХ конструкции с гибким нижним поясом.
Сверление в деревянных элементах Ферм отверстии под болты
и установка крепежных элементов связей должны выполняться до
МОНТАЖА ФЕРМ.
Цна.г1-подл.|Подпись и дата |Вздм.цнв.й*
ШТ 52БЧ-8О-Н4-Ь6
Изделие закладное
в КОЛОННЕ
Колонна
ЖЕЛЕЗОБЕТОННАЯ
<00 .
Сварки следует выполнять электродами
типа Э42 ГОСТ 94БЧ-Ч5.
Нач.отд.
Гл.констр.
Н.КОНТР.
ГМП
Рук. ГР.
Ст.инж.
It. ииж.
Ст.ннж.
Ферма ФМД
КУЗЬМИНА
Котов
Котов
ЦУДЕМКИС
Рессина
КУЗЬМИНА
Варгина
Архипова
Стадия Лист Листов
Узел опирания фермы Р 4
НА КОЛОННУ КАРКАСА ГИПРОНИГЕЛЬХОЗ
fb Л*Г Л Л
Схема 1. Зд л н и е п ролетам 9м с шаг о м ф ерм 5 м
___JL
лист 4
лист 4
Схема 2. Здание пролетом 9м с шагом ферм 6м
I
АИСТ
Р4
РЗ
ЦНВ.Н-ПРДЛ1П0ДПИСЬ И ДАТА |ВЗАМ.ИНВ.Н-
Р4
РЗ
РЗ
РЗ
РЗ
РЗ
РЗ
лист з
РЗ
РЗ
РЗ
РЗ
6000
РЗ
РЗ
РЗ
РЗ
500
5500
6000
4 х6000 = 24000
72000
3*6000 = 18000
1. В СЕЧЕНИЯХ 1-1 и 2-2 (лист 2) размеры даны ПО ЦЕНТРАМ РАСПОРОК
С ПРИВЯЗКОЙ К СЕРЕДИНЕ ФЕРМЫ.
2. Ключ ПОДБОРА СВЯЗЕЙ - см. лист 2.
3. Спецификация соединительных и кр&пе\киых изделии (см. лист
СОСТАВЛЕНА НА УЪЛЫ КРЕПЛЕНИЯ С6Й5ЕИ. 06Ш.ИЙ РАСХОД КРЕПЕЖНЫХ
элементов приводится ь проекте. по конкретной схеме.
Д СЬЛРКН В УЗЛАХ КРЕПЛЕНИЯ СВЯЗЕЙ СЛЕкЧЕт ПРОПЗВОкитЪ
ЭЛЕКЩРОЦЛМК тискх 341 ГШЯЧЫ-ТЗ.
РЗ
РЗ
РЗ
Р
Р4
Р4
6000
/У
Ндч.отд. Котов i
Гл.КОНТР. Цудечкис
Н.контр. Кузьмина л
ГИП Котов г SJW 1-1 /
Рук.гр. Рессина
Ст. UHHG Кузьмина
Ст. ин нс Архипова
Р4
3500
300
1.063.9-2-0000 СМ2
Примеры решения связей
по покрытию
Стадия Лист Листов
Р 1 4
ГИПРОНИСЕЛЬХОЗ
Схема 3. ‘Здание пр одетом 12 м с шагом ферм ~3 м
72000
Таблица 1
СХЕМЫ СВЯЗЕЙ III ИРИНА ФЕРМЫ, а мм Марка
Распорки СВЯЗИ
У ТОРЦА ЗДАНИЯ В СРЕДНИХ ШАГАХ
1 127 Р2-1 Р1-1 С1-1
1?0 Р2-2 Р1-2 С1 -2
477 Р2-3 Р1-3 С1-3
2 127 Р^- 1 РЗ-1 С 2 - 4
170 Р4-2 Р}-2 С2-2
177 Р4-7 РЗ-З С2-3
ъ 127 Р2-1 Р4 -1 С 3-1
170 Р2-2 Р1-2 СЗ-2
177 Р2-3 Р1-? сз-з
127 РА-1 РЗ-1 С4-1
170 РА-2 РЗ-2 С4-2
<7? Р4-3- РЗ-З с4-з
Распорки, показанные на схемах 5 и А
пунктиром, можно не ставить при конструк-
циях ПОКРЫТИЯ, ОБЕСПЕЧИВАЮЩИХ УСТОЙЧИ-
ВОСТЬ ВЕРХНЕГО ПОЯСА ФЕРМ ИЗ ПЛОСКОСТИ
И ОБЩУЮ ЖЕСТКОСТЬ ПОКРЫТИЯ.
2~ 2 (повернуто)
i
1.063.9-2-ООООСМ2
Лист
ЙНВ.Н5П0ДЛ^ ПОДПИСЬ и ДАТА |бЗАМ.ИНВ.Ке
Марка, поз. Обозначение Hau me новани е КОЛ. НА ЧЗЕЛ Масса ед. кг Прим е- чание
Т П Ш
Детали
1 1.061л -Z - 4ооо У шане соединительное МС1 2 1 2 0,87
2 от-01 до-04 Изделие соединительное МС2
(МС2-1,иаиМС2-2,или МС2-?,
или МС2-4) 1 0.87 см .табл. 2
5 -07 Изделие соединительное МС? 1 0,10
Стандартные изделия
4 болт М 12*40 Г0СТ7798-70 3 1 2 72,87 кг/1000 шт
болт М 16 ГОСТ 7798-70
€=180, или 220, или 240 1 1 1 СМ.ТА6Л.З
6 Гайка М12 ГОСТ 7917-70 3 1 2 15,4 кг/ЮОО шт
7 Ганка М16 ГОСТ 5917-70 1 1 1 55,17 кг/1000 шт
8 Шайба 12 гост 11771-78 6 2 4 6,27 кг/1000 шт
9 Шамба 16 ГОСТ Ю71-78 1 1 кг/ЮОО шт
Таблица 2
й- СХЕМЫ СВЯЗЕЙ Марка МС2
1 МС 2-1
2 МС2-2
3 МС2-5
4 МС2-4
а, мм Болт М 16 поз. 9
127 Ьолт М16*180
170 Болт М16 «220
177 Болт М16*240
1.063.9-2-0000СМ2
лист
11
и HQ. П~ PUMr»» | ’’MAHWUC
1063.9-2-0000CM2
Лист
I. Фермы
М Арк А Обозначение Размеры, мм Масса, кг
е & h< Иг 0
ФМД9 -600 1.063.9-г- юоо 9000 125 150 75 14 207
ФМД9-900 -01 125 • 175 100 16 ’243
ФМД? - 1200 -02 150 175 100 20 296
ФМД9 -1500 -03 150 200 100 20 317
Фмд? -1800 -04 175 200 100 22 374
ФМД9 - 2100 -05 175 200 125 25 4ю
ФМД 12-600 1.063.9-2 - 2000 12000 125 175 100 16 зов
ФМД12-900 -01 150 200 125 18 417
ФМД12-1200 - 02 175 200 125 22 493
ФМД12-1500 -03 175 225 125 25 550
* Размер € дан номинальным , по осям перекры-
ваемого ПРОЛЕТА.
?
Нам.отд. Котов i
Гл.констр. И,УДЕЧКИС
Н. контр. Кузьмина
run Котов
Рук. гр. PECCUHA
Ст.ииш. Кузьмина
СТ-UHMG Архипова
1.063.9-2-0000НИ
Н О МЕН К ЛАТУ РА
ИЗД Е ЛИИ
Стадия Лист Листов
Р 1 2
ГЙПРОНИЕЕЛЬХОЗ
2. Элементы связей
(раскосы и распорки)
Цнв.Н? подл. I Подпись и дата IB3am.uhb.iI5
М АРКА ОБОЗНАЧЕНИЕ Размеры, мм М АССА, КГ
е а
Р 1 - 4 1.063.9-2- 3000 2770 100 16,8
Р 1 - 2 — 01 27А0
Р1 - 3 — 02 2710
Р2- 1 -03 2270 1М
Р2 - 2 - ОА 22А0
Р2 - 3 -03 2220
РЗ- 1 -06 9770 129 А8,8
РЗ- 2 - 07 97А0 А 8,3
РЗ- 3 -08 9720
РА- < -09 9270 АА,8
РА- 2 - 10 92А0
РА - 3 - 11 9220
С 1 - 1 - 12 А670 100 26,3
С1 - 2 - 13 А630
С1 - 3 - 1А А98О
С2- 4 -19 6690 129 97,3
С2- 2 - 16 6870
С2- 3 -17 6вА0 96,8
СЗ - 4 -18 3760 too 21,8
СЗ- 2 -19 3730
СЗ- 3 -20 3690
СА - 1 -21 6270 129 92,3
СА~ 2 -22 6290
СА - 3 — 23 6220
1.063.9-2-0000НИ 7
Настоящие технические условия распространяются на Фермы
МЕТАЛЛОДЕРЕВЯННЫЕ ТРЕУГОЛЬНЫЕ ФМД ПРОЛЕТОМ 9 И 12 И СЕРИИ
1 063.9-2, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПОКРЫТИЙ ОДНОЭТАЖНЫХ ОДНОПРОАЕТ-
НЫХ БЕСКРАНОВЫХ ЗДАНИЙ МЕЖВИДОВОГО НАЗНАЧЕНИЯ С ВЛАЖНОСТЬЮ ВОЗ-
ДУХА ВНУТРИ ПОМЕЩЕНИЙ НЕ ВЫШЕ 15%, С НЕАГРЕССИВНОЙ, СЛАБО- И
СРЕДНЕАГРЕССИВНОЙ СТЕПЕНЬЮ ВОЗДЕЙСТВИЯ ГАЗОВЫХ СРЕД, ВОЗВОДИМЫХ
В РАЙОНАХ С РАСЧЕТНОЙ СЕЙСМИЧНОСТЬЮ НЕ ВЫШЕ 6 БАЛЛОВ И ЭКСПЛУА-
ТИРУЕМЫХ ПРИ УСТАНОВИВШЕЙСЯ ТЕМПЕРАТУРЕ ВОЗДУХА ДО + 50®С ВКЛЮ-
ЧИТЕЛЬНО-
Остановленные настоящими техническими условиями показатели
ТЕХНИЧЕСКОГО УРОВНЯ ДОЛЖНЫ СООТВЕТСТВОВАТЬ ТРЕБОВАНИЯМ ПЕРВОЙ
И ВЫСШЕЙ КАТЕГОРИИ КАЧЕСТВА.
Фермы обозначаются марками, указывающими на вид конструкции,
ПЕРЕКРЫВАЕМЫЙ ПРОЛЕТ, НЕСУЩУЮ СПОСОБНОСТЬ И УСЛОВИЯ ПРИМЕНЕНИЯ.
Например, ФМД9-48ООА4-Ферма металлодеревянная пролетом 9м
под нагрузку 4800 кгс/м, предназначенную для эксплуатации в
УСЛОВИЯХ слабо агрессивной степени воздействия газовоздушной
СРЕДЫ.
4. Технические требования
1. 4. Фермы и элементы связей должны соответствовать требова-
ниям настоящих технических условий и рабочим чертежам серии 4.063.9“
..Фермы металлодеревянные треугольные пролетом 9 и 42 м для покры-
тий одноэтажных зданий межвидового назначения"
4.2. Поставляемые предприятием-изготовителем фермы и элементы
связей должны быть полностью обработаны и отделаны необходимыми
защитными покрытиями в соответствии с рабочими чертежами и специ-
фикацией заказчика.
1.063.9-2-ООООТУ
ИйЧ.ОТД. Котов 1 Технические условия Стадия Лист Листов
Гл.констр. Цудечкис Р 1 16
гип КОТОВ 2 г ГИПРОНИГЕЛЬХОЗ
Рук. гр. Рессина -
ФОРМАТ АЧ-
4.3. Основные параметры и размеры.
1. 3.4. Форма, основные размеры и масса ферм и элементов свя-
зей ДОЛЖНЫ СООТВЕТСТВОВАТЬ УКАЗАННЫМ В РАБОЧИХ ЧЕРТЕЖАХ.
4.3. 2. Предельные отклонения от проектных размеров элементов
ферм и связей не должны превышать значений, указанных в рабочих
ЧЕРТЕЖАХ И В ТАБЛ. 4.
Таблица 4
Наименование показателя Предельное значение ДЛЯ КАТЕГОРИИ КАЧЕСТВА
ВЫСШАЯ ПЕРВАЯ
Непрямолинейность и неплоскостность БОКОВЫХ ПОВЕРХНОСТЕЙ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ, МИ’-
НА 4000 ММ 3,0 5,0
НА ВСЮ ДЛИНУ 5.0 8,0
Неперпендикулярность СТОРОН ПОПЕРЕЧ- 1,0 4,5
НОГО СЕЧЕНИЯ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ, ММ
|ИМ8- К ПОДЛ. [ПОДПИСЬ и ДЯТЯ |B3RM. инв.я
4. 3.3. ОБМЯТИЕ КРОМОК ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ ФЕРМ И ЭЛЕМЕНТОВ
СВЯЗЕЙ, РЖАВЧИНА, ОКАЛИНА, ТРЕЩИНЫ, ЗАДИРЫ, ЗАБОИНЫ И ДРУГИЕ МЕХА-
НИЧЕСКИЕ ПОВРЕЖДЕНИЯ СТАЛЬНЫХ ЭЛЕМЕНТОВ, ИСКАЖЕНИЯ ПРОФИЛЯ И ЗАБОИ-
НЫ РЕЗЬБЫ, ОТСЛОЕНИЕ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ, А ТАКЖЕ ЗАГРЯЗНЕНИЯ
НА ПОВЕРХНОСТИ ДРЕВЕСИНЫ И МЕТАЛЛА НЕ ДОПУСКАЮТСЯ-
4. 4. Требования к исходным материалам.
4. 4.4. Древесина:
а) ДЛЯ ИЗГОТОВЛЕНИЯ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ ФЕРМ И ЭЛЕМЕНТОВ
СВЯЗЕЙ ДОЛЖНЫ ПРИМЕНЯТЬСЯ ПИЛОМАТЕРИАЛЫ 2 СОРТА ИЗ СОСНЫ ИЛИ ЕЛИ
ПО ГОСТ 8486-66 С РАЗМЕРАМИ ПО ГОСТ 24454-80;
Б) ШИРИНА ГОДИЧНЫХ СЛОЕВ В ДРЕВЕСИНЕ ДОЛЖНА БЫТЬ НЕ ВОЛЕЕ
5 мм, А СОДЕРЖАНИЕ В НИХ ПОЗДНЕЙ ДРЕВЕСИНЫ - НЕ МЕНЕЕ 20%>
В) ВЛАЖНОСТЬ ДРЕВЕСИНЫ ПИЛОМАТЕРИАЛОВ НЕ ДОЛЖНА ПРЕВЫШАТЬ 20/4‘,
Г) МАКСИМАЛЬНАЯ ВЫСОТА НЕРОВНОСТЕЙ НА ПОВЕРХНОСТИ ДЕРЕВЯННЫХ
ЭЛЕМЕНТОВ Ri ГПАХ , ОПРЕДЕЛЕННАЯ ПО ГОСТ 4046“82, НЕ ДОЛЖНА ПРЕ-
ВЫШАТЬ 800 МКМ.
4.063.9-2-0000ТУ
*
4. 4. 2. Металл:
а) для изготовления растянутых элементов нижнего пояса должна
ПРИМЕНЯТЬСЯ ГОРЯЧЕКАТАНАЯ АРМАТУРНАЯ СТАЛЬ КЛАССА "A-Ш ПО ГОСТ 5181’82
МАРКИ 35 ГС ИЛИ 25Г2С»
Б) ПОДВЕСКИ ДОЛЖНЫ ИЗГОТАВЛИВАТЬСЯ ИЗ СТАЛИ КЛАССА A-I ПО
ГОСТ 5181-82 МАРКИ ВСтЗпс2>
В) ОСТАЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ ФЕРМ И СВЯЗЕЙ ДОЛЖНЫ
ВЫПОЛНЯТЬСЯ ИЗ ПОЛОСОВОЙ (по ГОСТ 103-16), УГЛОВОЙ (по ГОСТ 8510-12)
И КРУГЛОЙ (по ГОСТ 2590-11) стали МАРКИ ВСтЗспб по ГОСТ 535-19'»
г) БОЛТЫ ДЛЯ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ФЕРМ И ДЛЯ КРЕПЛЕНИЯ К
Фермам элементов связей должны соответствовать требованиям
ГОСТ 1198-10, ГАЙКИ - ГОСТ 5915-10, ШАЙБЫ - ГОСТ 11311-18, ГВОЗДИ-
- ГОСТ 4028-63.
Класс прочности болтов должен быть не ниже 5.6, гаек-5
ПО ГОСТ 1159-10.
Йримечание. Указанные выше марки сталей соответствуют усло-
виям эксплуатации конструкций ПРИ РАСЧЕТНОЙ ТЕМПЕРАТУРЕ наружного
ВОЗДУХА ДО МИНУС 4о*С включительно. При необходимости монтажа и
ЭКСПЛУАТАЦИИ ФЕРМ ПРИ БОЛЕЕ НИЗКИХ ТЕМПЕРАТУРАХ МАРКА СТАЛЕЙ, А
ТАКЖЕ МАРКИ ЭЛЕКТРОДОВ, РАЗМЕРЫ И ФОРМУ СВАРНЫХ ШВОВ, КЛАССЫ ТОЧ-
НОСТИ БОЛТОВ ПРИНИМАТЬ ПО УКАЗАНИЯМ КОНКРЕТНОГО ПРОЕКТА.
ИЗД-КПОДП. I ПОДПИСЬ И ДАТА|ВЗАМ. изд. к
1.5. Материалы для защитной обработки
1. 5.1. Вид материала и толщину покрытия для защиты деревян-
ных И МЕТАЛЛИЧЕСКИХ ЭЛЕМЕНТОВ ФЕРМ И СВЯЗЕЙ, НАЗНАЧАЕМЫЕ В ЗАВИ-
СИМОСТИ ОТ УСЛОВИЙ ЭКСПЛУАТАЦИИ КОНСТРУКЦИЙ, СЛЕДУЕТ ПРИНИМАТЬ
ПО УКАЗАНИЮ ПРОЕКТА.
При отсутствии таких указаний вид и толщину покрытий для за-
щиты ПОВЕРХНОСТЕЙ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ ФЕРМ И СВЯЗЕЙ РЕКОМЕНДУЕТСЯ
ПРИНИМАТЬ ПО ТАБЛ. 3, А МЕТАЛЛИЧЕСКИХ - ПО ТАБЛ. 4, В ЗАВИСИМОСТИ
ОТ ГРУППЫ УСЛОВИЙ ЭКСПЛУАТАЦИИ КОНСТРУКЦИЙ И СТЕПЕНИ АГРЕССИВНОСТИ
СРЕДЫ ДЛЯ ДРЕВЕСИНЫ И МЕТАЛЛА, УСТАНОВЛЕННОЙ ТАБЛ. 2.
1.063.9-2-ООООТУ
Таблица 2
Я ГРУППЫ УСЛОВИЯ ЭКСПЛУАТАЦИИ Степень агрессив- ности СРЕДЫ ДЛЯ Дополни- тельный индекс в МАРКЕ ФЕРМЫ
ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА в 7®, ТИП ЗДАНИЯ (ОТАПЛИВАЕМОЕ -0, НЕОТАПЛИВАЕМОЕ - НО) ГРУППА ГАЗОВ ВНУТРИ ПОМЕ- ЩЕНИЯ
ДРЕВЕ- СИНЫ МЕТАЛЛА
* 60, 0 и НО 60, 0 61... 75, 0 А Б А НЕАГРЕС- СИВНАЯ НЕАГРЕС- СИВНАЯ отсутст- вует
2 *60, НО 61 ...75, НО 61 ... 75, 0 Б А Б СЛАБО- • АГРЕС- СИВНАЯ A1
3 61 ... 75, НО Б СРЕДНЕ- АГРЕССИВ- НАЯ A2
ИНВ-К ПОДЛ. |ПОДПИСЬ И ДЯТЛ |ВЬЯМ. инв.к
Таблица 3
Группа, условии ЭКСПЛУ- АТАЦИИ КОНСТРУК- ЦИЙ ПО ТАБЛ. 2 ХАРАКТЕР ПОКРЫТИЯ
Материал Толщина, мкм
1 Масляные краски для внутренних работ. по ГОСТ 10503-71 или масля но-смоля нои ЛАК пФ-283 ПО ГОСТ 5470-75, или ПЕН- ТАФТАЛЕВЫЕ лаки ПФ-170, ПФ-171 ПО ГОСТ 15907-70 70
2 Пентафталевые ЭМАЛИ ПФ-115 ПО ГОСТ 6465-76, ПФ-133 ПО ГОСТ 926-82. ИЛИ УРЕТАНОВО-АЛКИДНАЯ ЭМАЛЬ УРФ-1128 ПО ТУ 6-10-1421-76, ИЛИ ОРГАНОСИЛИКАТ- ИАЯ КОМПОЗИЦИЯ ОС-12-01 ПО ТУ 84-725-78 70
3 То ЖЕ, НТО ДЛЯ ГРУППЫ 2 90
1.063.9-2-ОООО.ТУ
|ПЬЛИЦМч
Изделие Группа условии эк- сплуатации конструк. ПО ТАБЛ. 2 Характеристика покрытия
Металлического Лакокрасочного
Вид Толщи- на, мкм Грунтовка (4 СЛОЙ) Покрывные слои Толщи- на, мкм
МЙТЕ_?ИАЛ Кол.
4. Стержни 4.063.9-2-0105', Шпильки 4.063.9- 2- О444‘, КРОМЕ РЕЗЬБЫ 4 а ГФ - 024 ГОСТ 25429-82 ИЛИ ГФ-0449 ГОСТ 23343-28 ПФ-445 ГОСТ 6465-2$ ИЛИ ПФ-433 ГОСТ 926- 82 ИЛИ Пф-4426 ТУ 6-40-4540-28 2 60
ОС-42-04 ТУ 84-225-28 ОС-42-04 ТУ 84-225-28 4 450
2 Горячее цин- кование 60
или метал- лизация-. цинком 420
АЛЮМИНИЕМ 480
3 Тоже, что ДЛЯ ГРУППЫ 2 ТО ЖЕ ВЛ-02 ГОСТ 42202 - 22 ХВ - 4400 ГОСТ 6993-29 ИЛИ ХВ-424, ХВ-425 ГОСТ 40444-24 2 60
2. Мйкладкя 4.063.9-2’0001, Элемент нижнего пояса М4 4.063.9 - 2- 0100, КРОМЕ ДЕТАЛЕЙ,УКА- ЗАННЫХ В П.4; НАКОНЕЧНИКИ' 4.063.9-2-3002’, Соединительные изделия 4.063.9-2^000 4 — ГФ-024 ГОСТ 25429-82 ИЛИ ГФ-0449 ГОСТ 23343-28 ПФ-445 ГОСТ 6465-26 ИЛИ Пф-433 ГОСТ 926 “82 ИЛИ ПФ-4426 ТУб-40-4540-28 2 60
ОС-42-04 ТУ 84-225 “28 ОС-42-04 ТУ 84-225 “28 4 450
2,3 Горячее цин- кование 60 ВД-02 ГОСТ42207-27 ХВ-44ОО ГОСТ 6993-29 ИЛИ ХВ-424, ХВ-425 ГОСТ 40444-24
ИЛИ МЕТАЛ- ЛИЗАЦИЯ цинком 420
АЛЮМИНИЕМ 480
з. Резьба в дета- ЛЯХ, А ТАКЖЕ ВСЕ СТАНДАРТНЫЕ КРЕ- ПЕЖНЫЕ ИЗДЕЛИЯ 4 Гальвани- ческое ЦИНКОВАНИЕ 20
2;3 Гальвани- ческое ЦИНКОВАНИЕ С ХРОМАТИ- РОВАНИЕМ 20
.It,".' •- -„Л.™- - . , _ Л Л _ Лист 1.063.9-2-0000ТУ 5
Формат Ок
НВ. к ПОДЛ. [ПОДПИСЬ И ARTR |ВЗ>ЯМ- ИНВ-К
РАСХОД ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ * 0,25*0,30 КГ НА 4 М2 ЗАЩИ-
ЩАЕМОЙ ПОВЕРХНОСТИ ПРИ ТОЛЩИНЕ ПОКРЫТИЯ 90 МКМ.
Допускается по согласованию с ЦНИИСК им. Кучеренко применение
ДРУГИХ МАТЕРИАЛОВ, ОБЛАДАЮЩИХ ТРЕБУЕМЫМИ ЗАЩИТНЫМИ СВОЙСТВАМИ.
4.5.2. Деревянные элементы Ферм защищаются от биорязрушения
ПУТЕМ ПРОПИТКИ ВОДНЫМ РАСТВОРОМ АНТИСЕПТИЧЕСКОГО ПРЕПАРАТА ХМФ
(ГОСТ 23181.9-84) 5-8%-НОЙ КОНЦЕНТРАЦИИ.
Допускается по согласованию с ЦНИИСК им. Кучеренко применение
ДРУГИХ ПРЕПАРАТОВ, ОБЕСПЕЧИВАЮЩИХ ЗАЩИТУ ДРЕВЕСИНЫ ОТ БИОАГРЕССИИ.
4.5.3. ДЛЯ ЗАЩИТЫ ПОВЕРХНОСТЕЙ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ, СОПРИКА-
САЮЩИХСЯ С МЕТАЛЛОМ, ДОЛЖНЫ ПРИМЕНЯТЬСЯ СОСТАВЫ НА ОСНОВЕ ЭПОКСИД-
НОЙ ШПАТЛЕВКИ ЗП-0010 ПО ГОСТ 40 211-16 ИЛИ ТИ0К0Л0ВЫХ ГЕРМЕТИКОВ
У-ЗОМ ПО ГОСТ 43489*19 И УТ-32 ПО ТУ 38“405462-13 ИЛИ МАСТИКИ
„Изол ПО ТУ 24-21-31-14 и ..ГИССАР-4" ПО ТУ 24-21*89-80.
Расход - 4,5 кг на 4 м2 Защищаемой поверхности. Толщина по-
крытия 500 мкм.
4. 6. Требования к производству.
4.6.4. Деревянные элементы ферм и связей должны изготавли-
ваться с учетом требований СНиП>-49-16, металлические*
- СНиП Н-48-15.
4. Б. 2. Нанесение защитных покрытий должно производиться в
заводских условиях до сборки конструкций с учетом требований
СНиП >-24-13.
4.6. 3. Поверхности стальных деталей перед нанесением защитных
покрытий должны быть очищены от загрязнений и коррозии в соответ-
ствии С ТРЕБОВАНИЯМИ ГОСТ 9. 402-80: ПОД ЛАКОКРАСОЧНЫЕ ПОКРЫТИЯ-
ЛЮВЫМ ИЗ ТЕХНОЛОГИЧЕСКИ ОСУЩЕСТВИМЫХ СПОСОБОВ', ПОД МЕТАЛЛИЗАЦИОННЫЕ
ПОКРЫТИЯ - ПЕСКО-ИЛИ ДРОБЕСТРУЙНЫМ', ПОД ГОРЯЧЕЕ ЦИНКОВАНИЕ И
ГАЛЬВАНИЧЕСКОЕ ПОКРЫТИЕ * ХИМИЧЕСКИМ (ТРАВЛЕНИЕ).
4. 6. 4. Металлизация должна производиться в соответствии с
„Руководством по долговременной защите строительных стальных кон-
струкций МЕТАЛЛИЗАЦИОННЫМИ И МЕТАЛЛИЗАЦИОННО-ЛАКОКРАСОЧНЫМИ ПО-
КРЫтиями’(ЦНИИпроЕхтстАльконстрзкция) и ОСТ 26-4402-14 ..Нанесение
АНТИКОРРОЗИОННЫХ ПОКРЫТИЙ ИЗ ЦИНКА и АЛЮМИНИЯ ГАЗОТЕРМИЧЕСКИМ
распылением. Типовой технологический процесс’
1.063.9-2-0000 ТУ
IИнв.кподи ПОДПИСЬ И ДАТА IB3RM. ИНВ.К
16.5. Гальваническое линкование должно осуществляться в со-
ответствии с гост 9.04Ч-Т5 ..Покрытия металлические и неметалличес-
кие неорганические. Операции технологических процессов получения
покрытий'.’
16. 6. Сварка металлических элементов должна осуществляться
в соответствии с ГОСТ 5264-80 ..Ручная дуговая сварка. Соединения
сварные”, ГОСТ 10922-45 ..Арматурные ИЗДЕЛИЯ и закладные детали
сварные для железобетонных конструкций" и Руководством по сварке
типовых узлов при монтаже стальных конструкций производственных
зданий и СООРУЖЕНИЙ См.» ЦБНТИ, 1980г.).
1.6. ч. При изготовлении элемента нижнего пояса М1 стыкование
АРМАТУРНЫХ СТЕРЖНЕЙ (1.063.9-2 -0100, ПОЗ. Ч) НЕ ДОПУСКАЕТСЯ.
1. 6. 8. Сборка ферм может производиться как на месте монтажа,
так и на заводе-изготовителе. Контрольная сборка Ферм производится
НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ.
1. 6.9. Сборка Ферм Фмдз (1.063.9-2-1000) и ФМД12
(1. 063. 9- 2 -2000) ДОЛЖНА производиться в кондукторе в ВЕРТИКАЛЬНОМ
ПОЛОЖЕНИИ в следующем порядке:
- ИЗ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ Д1 ( ПОЗ. 10) И Д2 (ПОЗ. 11) СОБИРАЮТ-
СЯ И СКРЕПЛЯЮТСЯ БОЛТАМИ (ПОЗ. 8) ЭЛЕМЕНТЫ ВЕРХНЕГО ПОЯСА ФЕРМЫ;
- В КОНДУКТОРЕ В ПРОЕКТНОМ ПОЛОЖЕНИИ СОБИРАЕТСЯ НИЖНИЙ ПОЯС
Фермы (поз. 5 и 6);
' - УСТАНАВЛИВАЮТСЯ С ОСУЩЕСТВЛЕНИЕМ ЛОБОВЫХ УПОРОВ В КОНЬКОВОМ
И ОПОРНОМ УЗЛАХ ЭЛЕМЕНТЫ ВЕРХНЕГО ПОЯСА',
- УСТАНАВЛИВАЮТСЯ И ЗАКРЕПЛЯЮТСЯ ИНВЕНТАРНЫМИ ПРИСПОСОБЛЕНИЯМИ
РАСКОСЫ (ПОЗ. 12)’,
- В ДРЕВЕСИНЕ КОНЬКОВОГО И СРЕДНЕГО НИЖНЕГО УЗЛОВ СВЕРЛЯТСЯ
ОТВЕРСТИЯ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПОДВЕСКИ (ПОЗ. Ч)',
-УСТАНАВЛИВАЕТСЯ В ПРОЕКТНОЕ ПОЛОЖЕНИЕ ПОДВЕСКА (ПОЗ. Ч)',
- УСТАНАВЛИВАЮТСЯ С ПРЕДВАРИТЕЛЬНЫМ СВЕРЛЕНИЕМ ОТВЕРСТИЙ БОЛТЫ
(поз. 15) в опорных узлах Фермы;
- УСТАНАВЛИВАЮТСЯ ДЕРЕВЯННЫЕ НАКЛАДКИ (ПОЗ. 13 И 14) КОНЬКОВОГО
УЗЛА И СТАЛЬНЫЕ НАКЛАДКИ (ПОЗ. 1) УЗЛОВ КРЕПЛЕНИЯ РАСКОСОВ К ВЕРХНЕ-
МУ ПОЯСУ, ЗАКРЕПЛЯЮТСЯ ГВОЗДЯМИ, СВЕРЛЯТСЯ ОТВЕРСТИЯ И УСТАНАВЛИ-
ВАЮТСЯ Долты;
1.063.9-2-0000ТУ
Инв.кподл. [ПОДПИСЬ И ДАТА |Вьям. инв я
- ПОДТЯЖКОЙ ГАЕК СТОЙКИ И НИЖНЕГО ПОЙСЯ ОБЕСПЕЧИВАЮТСЯ ЗАДАННЫЕ
ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ И СТРОИТЕЛЬНЫЙ ПОДЪЕМ ФЕРМ, ПОСЛЕ ЧЕГО УСТА-
НАВЛИВАЮТСЯ КОНТРГАЙКИ.
Допускается производить- сборку ферм в горизонтальном положе-
нии НА СПЕЦИАЛЬНО ОБОРУДОВАННОЙ ПЛОЩАДКЕ С СОХРАНЕНИЕМ УСТАНОВЛЕН-
НОЙ ПОСЛЕДОВАТЕЛЬНОСТИ СБОРКИ.
1 6.40. По окончании контрольной сборки Ферма должна быть
ЗАМАРКИРОВАНА И, ЕСЛИ ОНА НЕ ОТПРАВЛЯЕТСЯ ЗАКАЗЧИКУ В СОБРАННОМ
ВИДЕ- РАЗОБРАНА,И КОМПЛЕКТ СОСТАВЛЯЮЩИХ ЕЕ ЭЛЕМЕНТОВ УВЯЗАН В
ПАКЕТ-
1. т. Комплектность.
В комплект поставки должны входить Фермы, элементы связей и
СОЕДИНИТЕЛЬНЫЕ ИЗДЕЛИЯ В СООТВЕТСТВИИ СО СПЕЦИФИКАЦИЕЙ КОМПЛЕКТА,
разработанной для конкретного объекта строительства.
1. 8. Маркировка
4.8.4. На каждой Ферме или элементе связей, прошедших приемку
И ПОСТАВЛЯЕМЫХ ПОТРЕБИТЕЛЮ, ДОЛЖНЫ БЫТЬ НАНЕСЕНЫ НЕСМЫВАЕМОЙ КРАС-
КОЙ ПРИ ПОМОЩИ ТРАФАРЕТА ИЛИ ШТАМПА МАРКИРОВОЧНЫЕ ЗНАКИ’. МАРКА ИЗ-
ДЕЛИЯ, ТОВАРНЫЙ ЗНАК (НАИМЕНОВАНИЕ) ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ, НО-
МЕР ПАРТИИ, ДАТА ИЗГОТОВЛЕНИЯ, ШТАМП ТЕХНИЧЕСКОГО КОНТРОЛЯ.
Маркировку наносят на поверхность, видимую после монтажа.
4. 8.2. Маркировка соединительных изделий дается на бирках
ИЛИ НАКЛЕЙКАХ НА СТЕНКЕ УПАКОВКИ.
1.9. Упаковка.
4. 9.1. Фермы и элементы связей должны отпускаться заказчику
УПАКОВАННЫМИ. УПАКОВКА ДОЛЖНА ОБЕСПЕЧИВАТЬ ЗАЩИТУ ЭЛЕМЕНТОВ ФЕРМ
И СВЯЗЕЙ ОТ УВЛАЖНЕНИЯ, ВОЗДЕЙСТВИЯ СОЛНЕЧНЫХ ЛУЧЕЙ И МЕХАНИЧЕСКИХ
ПОВРЕЖДЕНИЙ.
4. 9. 2. В КАЧЕСТВЕ УПАКОВОЧНЫХ МАТЕРИАЛОВ ДОЛЖНЫ ПРИМЕНЯТЬСЯ'.
ПОЛИЭТИЛЕНОВАЯ ПЛЕНКА ПО ГОСТ 40354-82; ТОЛЬ ПО ГОСТ 40999-76‘>
ПЕРГАМИН ПО ГОСТ 269*1-83 И ДРУГИЕ МАТЕРИАЛЫ.
1.9.3. Металлические соединительные и крепежные изделия
УПАКОВЫВАЮТСЯ В ЯЩИКИ ВЕСОМ НЕ БОЛЕЕ 20 КГ ИЛИ КОНТЕЙНЕРЫ-
[.063.9-2-0000ТУ
Лист
2. Правила приемки
2.1. Приемка ферм и элементов связей.производит отдел техни-
ческого КОНТРОЛЯ (ОТК) ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ В ДВА-ЭТАПА в со-
ответствии С ТРЕБОВАНИЯМИ НАСТОЯЩИХ ТЕХНИЧЕСКИХ УСЛОВИИ.
2.2. На первом этапе приемке подлежат деревянные и металличес-
кие элементы Ферм и связей.
На втором этапе принимается каждая собранная ферма и элемент
СВЯЗЕЙ.
2. з. Приемка деревянных и металлических элементов осуществля-
ется ПАРТИЯМИ. К ПАРТИИ ОТНОСЯТСЯ ЭЛЕМЕНТЫ ОДНОЙ МАРКИ, ИЗГОТОВЛЕН-
НЫЕ по одной технологии из материала одинакового качества. Число
ЭЛЕМЕНТОВ В ПАРТИИ НЕ ДОЛЖНО БЫТЬ БОЛЕЕ 50 НА ПЕРИОД ОСВОЕНИЯ ПРО-
ИЗВОДСТВА И НЕ БОЛЕЕ 200 ПОСЛЕ НАЧАЛА СЕРИЙНОГО ВЫПУСКА ПРОДУКЦИИ.
2.4. При ПРИЕМКЕ ПАРТИИ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ ДОЛЖНЫ ПРОИЗВО-
ДИТЬСЯ*.
- ВИЗУАЛЬНЫЙ ОСМОТР»
- ПРОВЕРКА ИЗМЕРИТЕЛЬНЫМИ ИНСТРУМЕНТАМИ ФАКТИЧЕСКИХ РАЗМЕРОВ,
Формы и расположения поверхностей элементов и определение их откло-
нений от заданных;
- проверка влажности древесины;
- проверка высоты неровностей (шероховатости) поверхностей
ЭЛЕМЕНТОВ.
Визуальному осмотру, при котором определяются пороки древесины
и качество защитных покрытий, подвергаются все элементы партии.
Инструментальную проверку размеров, формы и расположения по-
верхностей элементов, высоты неровностей (шероховатости) поверхнос-
тей и влажности древесины проводят для каждой партии элементов в
соответствии с планом одноступенчатого контроля, приведенным в
табл. 5. Выборку элементов осуществляют по гост 18321-43.
Таблица 5
Объем партии, шт. Объем выборки, шт. Приемочное число, шт. Браковочное число, шт.
до 25 5 1 2
ОТ 26 ДО 90 8 2 3
СВЫШЕ 91 13 3 4
ИНВ-КЛОО. Щрдпись И ДЙТЯ |8ЭЯМ. инв.я
2.5. При приемке партии металлических элементов должны произво-
диться:
- ВИЗУАЛЬНЫЙ ОСМОТРJ
- ПРОВЕРКА ИЗМЕРИТЕЛЬНЫМИ ИНСТРУМЕНТАМИ ФАКТИЧЕСКИХ РАЗМЕРОВ,
Формы и расположения поверхностей элементов и определение их откло-
нений от заданных;
- ПРОВЕРКА СООТВЕТСТВИЯ КАЧЕСТВА МЕТАЛЛА ЗАДАННОМУ.
Визуальному осмотру, при котором определяется соответствие тре-.
КОВАНИЯМ ПУНКТОВ 1.3.3 И 1.6.1, ПОДВЕРГАЮТСЯ ВСЕ ЭЛЕМЕНТЫ ПАРТИИ.
Инструментальную проверку размеров проводят для каждой партии
ЭЛЕМЕНТОВ В СООТВЕТСТВИИ С ПЛАНОМ ОДНОСТУПЕНЧАТОГО КОНТРОЛЯ, ПРИВЕ-
ДЕННЫМ в табл. 5. Выборку элементов осуществляют по гост 18321-13
С УЧЕТОМ ТРЕБОВАНИЙ ГОСТ 10 922-15.
Проверку соответствия качества металла проводят по данным
СЕРТИФИКАТОВ, А ПРИ ИХ ОТСУТСТВИИ - ПО ДАННЫМ ЛАБОРАТОРНЫХ ИСПЫТА-
НИЙ СТАЛИ.
2.6. Партию элементов принимают, если число дефектных элементов
МЕНЬШЕ или равно приемочному числу. Если число ДЕФЕКТНЫХ ЭЛЕМЕНТОВ
РАВНО ИЛИ БОЛЬШЕ БРАКОВОЧНОГО ЧИСЛА, ТО ВСЕ ЭЛЕМЕНТЫ ПАРТИИ ПРИНИМА-
ЮТ ПОШТУЧНО. При ЭТОМ элементы, не удовлетворяющие требованиям рабо-
чих ЧЕРТЕЖЕЙ и НАСТОЯЩИХ ТЕХНИЧЕСКИХ УСЛОВИЙ, ПРИЕМКЕ НЕ ПОДЛЕЖАТ.
2.1. Окончательную приемку Ферм производят поштучно после их
контрольной сборки. При приемке Ферм должны производиться:
- ВИЗУАЛЬНЫЙ осмотр, ПРИ КОТОРОМ определяется качество сборки;
- проверка измерительными инструментами Фактических размеров
Фермы и определение их отклонений от заданных.
2. 8. Окончательную приемку элементов связей производят парти-
ями. Состав и размер партии принимают по п.2.з.
При приемке должны производиться;
- визуальный осмотр;
- ПРОВЕРКА ИЗМЕРИТЕЛЬНЫМИ ИНСТРУМЕНТАМИ ФАКТИЧЕСКОЙ ДЛИНЫ ЭЛЕ-
МЕНТОВ СВЯЗЕЙ.
Визуальному осмотру, при котором определяется качество сборки,
ПОДВЕРГАЮТСЯ ВСЕ ЭЛЕМЕНТЫ ПАРТИИ.
Инструментальную проверку длины элементов осуществляют в соот-
ветствии С ПЛАНОМ ОДНОСТУПЕНЧАТОГО КОНТРОЛЯ, ПРИВЕДЕННЫМ В ТАБЛ. 5.
Приемку партии элементов осуществляют по требованиям п. 2.6.
2.9. Из принятых DTK Ферм комплектуют партии. Состав и размер
ПАРТИН ПРИНИМАЮТ ПО П.2.З..
|ЛИСТ
ИНВ.КПОДЛ. I ПОДПИСЬ И ДАТА IB3AM. ИНВ.Я
2.40. На каждую партию ПРИНЯТЫХ QTK КОНСТРУКЦИЙ составляется
ПАСПОРТ, В КОТОРОМ УКАЗЫВАЕТСЯ: номер паспорта и дата его составле-
ния, НАИМЕНОВАНИЕ И АДРЕС ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ, МАРКА ЭЛЕМЕНТА,
КОЛИЧЕСТВО ЭЛЕМЕНТОВ В ПАРТИИ И НОМЕР ПАРТИИ, ДАТА ИЗГОТОВЛЕНИЯ,
ШИФР ДОКУМЕНТА, ПО КОТОРОМУ ВЫПУСКАЮТСЯ КОНСТРУКЦИИ-
2.44. Паспорт составляется на основании данных пооперационного
контроля, промежуточной и окончательной приемки.
з. Методы контроля
3.4. Контроль качества изготовления элементов Ферм должен
производиться в две стадии*, пооперационный контроль и контроль го-
товой продукции.
3.2. До нанесения защитных покрытий все прошедшие механическую
ОБРАБОТКУ ЭЛЕМЕНТЫ ДОЛЖНЫ ПОДВЕРГАТЬСЯ ПРОМЕЖУТОЧНОЙ ПРОВЕРКЕ.
Размеры элементов должны определяться металлической линейкой
ПО ГОСТ 421’15, РУЛЕТКАМИ 2-го КЛАССА ТИПА PC ПО ГОСТ 1502'80
ИЛИ КАЛИБРАМИ ПО ГОСТ 44025-80.
Элементы, имеющие отклонения, превышающие установленные пре-
делы, к ДАЛЬНЕЙШЕЙ ОБРАБОТКЕ НЕ ДОПУСКАЮТСЯ.
3.3. Породу и качество древесины определяют визуально и по
ГОСТ 2440-84.
3.4. Влажность древесины контролируют при помощи электровлаго-
МЕРА ПО ГОСТ 46588-19 НЕ МЕНЕЕ ЧЕМ В ДВУХ МЕСТАХ ПО ДЛИНЕ ЭЛЕМЕНТА
ДО ЗАЩИТНОЙ ОБРАБОТКИ.
з. 5. Шероховатость поверхности деревянных элементов контроли-
руют ПО, ГОСТ 45 642-18 ИЛИ СРАВНИВАЮТ С ЭТАЛОНОМ, УТВЕРЖДЕННЫМ В
УСТАНОВЛЕННОМ ПОРЯДКЕ.
з.В. Контроль качества покрытий на основе эпоксидной шпатлевки
И ГЕРМЕТИКОВ ПРОИЗВОДИТСЯ ВИЗУАЛЬНО. ПОКРЫТИЕ ДОЛЖНО НАНОСИТЬСЯ РАВ-
НОМЕРНЫМ СЛОЕМ, БЕЗ НАПЛЫВОВ. НА ПОВЕРХНОСТЯХ, ПОКРЫТЫХ ЗАЩИТНЫМИ
СОСТАВАМИ, НЕ ДОЛЖНО БЫТЬ ВЗДУТИИ. РАСХОД ШПАТЛЕВКИ И ГЕРМЕТИКА
ОПРЕДЕЛЯЮТ ВЕСОВЫМ СПОСОБОМ.
3.1. Контроль качества антисептирования должен осуществляться
В СООТВЕТСТВИИ с „РУКОВОДСТВОМ по ОБЕСПЕЧЕНИЮ ДОЛГОВЕЧНОСТИ ДЕРЕВЯН-
НЫХ КЛЕЕНЫХ КОНСТРУКЦИЙ ПРИ ВОЗДЕЙСТВИИ НА НИХ МИКРОКЛИМАТА ЗДАНИЙ
РАЗЛИЧНОГО НАЗНАЧЕНИА И АТМОСФЕРНЫХ ФАКТОРОВ*' (Н, 4984 Г.).
1.063.9-2-0000ТУ й
ИНВ.КПОДП. | ПОДПИСЬ И ДДТ fl I6SRM. ИНВ-К
3.8. Лакокрасочные материалы перед нанесением контролируются
В ЗАВОДСКОЙ ЛАБОРАТОРИИ ПРЕДПРИЯТИЯ В СООТВЕТСТВИИ С ТЕХНИЧЕСКИМИ
ТРЕБОВАНИЯМИ НА ДАННЫЙ МАТЕРИАЛ ПО ГОСТ 9980-80.
3.9. Лакокрасочные покрытия необходимо контролировать по сле-
дующим показателям:
соответствие декоративного вида покрытия требованиям
настоящих технических условий п. 1.3.3;
толщина покрытия по дереву - ПО ГОСТ 14 644-15, по металлу-
ПРИБОРАМИ ТИПА МТ-20Н, MT-30HJ
АДГЕЗИЯ ПЛЕНКИ ПОКРЫТИЯ К МЕТАЛЛИЧЕСКОЙ ПОВЕРХНОСТИ-ПО
ГОСТ 15140-18i К ДРЕВЕСИНЕ - ПО МЕТОДИКЕ, ПРИВЕДЕННОЙ В „РУКОВОДСТВЕ
ПО ОБЕСПЕЧЕНИЮ ДОЛГОВЕЧНОСТИ ДЕРЕВЯННЫХ КЛЕЕНЫХ КОНСТРУКЦИЙ ПРИ
ВОЗДЕЙСТВИИ НА НИХ МИКРОКЛИМАТА ЗДАНИЙ РАЗЛИЧНОГО НАЗНАЧЕНИЯ И АТ-
МОСФЕРНЫХ факторов''
З.Ю. Контроль качества металлических злементов ферм и сварных
ШВОВ ПО ГОСТ 10 922-15.
3.11. При постановке продукции на производство должны быть
ПРОВЕДЕНЫ ИСПЫТАНИЯ ГОЛОВНОГО ОБРАЗЦА ФЕРМ ПО МЕТОДИКЕ, РАЗРАБОТАН-
НОЙ днииск им. Кучеренко и с участием представителей этого института.
4. Транспортирование и хранение
4. 1. Транспортирование и хранение элементов Ферм должно осу-
ществляться в соответствии со специально разработанными технологи-
ческими картами, в которых должны быть указаны транспортные сред-
ства, механизмы для погрузо-разгрузочных работ, способы упаковки
и укладки Ферм на транспортные средства, необходимая оснастка и при-
способления, ПРАВИЛА ХРАНЕНИЯ И СКЛАДИРОВАНИЯ ФЕРМ.
4. 2. ПРИ ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ ЭЛЕМЕНТЫ ФЕРМ ДОЛЖНЫ
ПРЕДОХРАНЯТЬСЯ ОТ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ, УВЛАЖНЕНИЯ, ВОЗДЕЙСТВИЯ
СОЛНЕЧНЫХ ЛУЧЕЙ И ЗАГРЯЗНЕНИЯ.
4. 3. МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ КОНСТРУКЦИЙ СЛЕДУЕТ ХРАНИТЬ В КОН-
ТЕЙНЕРАХ.
4. 4. При перевозке и хранении фермы в собранном виде ее поло-
жение В ТРАНСПОРТНОМ СРЕДСТВЕ И НА СКЛАДЕ ДОЛЖНО СООТВЕТСТВОВАТЬ
ПРОЕКТНОМУ ПОЛОЖЕНИЮ (В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ).
Ю63.9-2-0000ТУ
ИПР-** НЫ.Ц11. |НЦЩ1П1Р П 4»П I И |РОЦП. nnp.41
Приложение Перечень документов, HR КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩИХ ТУ '
Обозначение Наименование Примечание
1 ГОСТ 9. 041-15 2. ГОСТ 9. 402-80 3. ГОСТ -103-16 4. ГОСТ 421-15 5. ГОСТ 535-19 6. ГОСТ 926-82 1. ГОСТ 1159-10 8. ГОСТ 2140-81 9. ГОСТ 2590-11 10. ГОСТ 2691-83 11. ГОСТ 4028-63 12. ГОСТ 5264-80 13. ГОСТ 5410-15 ЕСЗКС. Покрытия металлические и неметаллические неорга- нические. Операции техноло- гических процессов полу- чения покрытий ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических ПОВЕРХНОСТЕЙ ПЕРЕД ОКРА- ШИВАНИЕМ Полоса стальная горячекатаная. Сортамент Линейки измерительные метал- лические. Технические условия Прокат сортовой из стали угле- родистой обыкновенного качества. Технические условия Знали ПФ-133. Технические условия Волты, винты, шпильки И ГАЙКИ. Технические требования Пороки древесины. Классификация, термины и определения, способы измерения Сталь горячекатаная круглая. Сортамент Пергамин кровельной. Технические условия Гвозди строительные. Конструкция И РАЗМЕРЫ Ручная дуговая сварка. Соединения сварные. Основные типы, конструк- тивные ЭЛЕМЕНТЫ И РАЗМЕРЫ Лаки марок ПФ-283 и ГФ-16Б. ТЕХНИЧЕСКИЕ УСЛОВИЯ
ЛИСТ 1.063.9-2-00 ООТУ «
инв.яподл, [подпись ИЛЙТЙ IBbRM. инв.к
Продолжение
Обозначение Наименование Примечание
14 ГОСТ 5181-82 15. ГОСТ 5915-10 16. ГОСТ 6465-16 11. ГОСТ 6993-19 18. ГОСТ 1016-82 19. ГОСТ 1502-80 20. ГОСТ 1198-10 21. ГОСТ 8486-66 22. ГОСТ 8510-12 23. ГОСТ 9980-80 24. ГОСТ 10144-14 25. ГОСТ 10211-16 26. ГОСТ 10354-82 21. ГОСТ 10503-11 28. ГОСТ 10922-15 29. ГОСТ 10999-16 30. ГОСТ 11311-18 Сталь горячекатаная для армиро-. ВАИИЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИИ. Технические условия Гайки шестигранные класса точ- ности В. КОНСТРУКЦИЯ И РАЗМЕРЫ Эмали ПФ-115. Технические условия Эмали хв-ш о. Технические условия Древесина. Параметры шероховатости поверхности Рулетки измерительные металличес- кие. Технические условия Болты с шестигранной головкой (нормальной точности). Конструк- ция И РАЗМЕРЫ Пиломатериалы хвойных пород. Технические условия Сталь прокатная угловая неравно- полочная. Сортамент Материалы лакокрасочные. Правила приемки. Отбор проб. Упаковка, маркировка, транспортирование и ХРАНЕНИЕ Эмали хв-124 различных цветов И XB-125 Шпатлевки. Технические условия Пленка полиэтиленовая. Технические условия Краски масляные и алкидные, готовые к применению, технические условия Арматурные изделия и закладные детали сварные для железобетонных КОНСТРУКЦИЙ. ТЕХНИЧЕСКИЕ. ТРЕБО- ВАНИЯ и МЕТОДЫ испытании Толь кровельный и гидроизоляци- онный. Технические условия Шайбы. Технические условия
1.063.9-2-ООООТУ
14
и«8. Ы ПОДЛ. I Подпись И ДАТЙ |ВЗЙМ-ИНЬЯ
Продолжение
Обпзняченме Н ЛИМЕНОВАНИе Примечание
3t. гост moi-77 аг. гост 1зт-чз 33. ГОСТ 14025-80 34; ГОСТ 14644-15 35. ГОСТ 151411-78 • 36. ГОСТ 15612-18 37. ГОСТ 15907-70 38. ГОСТ 16588-79 69. ГОСТ 18321-13 40. ГОСТ 23343-18 41. ГОСТ 23181.9-84 42. ГОСТ 24454-ВОЕ . 41 ГОСТ 25129-82 44. ОСТ 26-1102 -14 ) 45. ТЗ 6-10-1421 -76 46. та 6-10-1540-18 Грунтовки фосфлтирунщив. Технические 'условия Герметики марок з-зом и атз1. Технические условия Калибры предельные в дерево- ОБРАБОТКе. Допуски Детали и изделия из древесины и древесных материалов. Метод определения толщины НЕПРОЗРАЧ- НЫХ ПОКРЫТИИ. Мат е риалы л я кок рас очные. Методы определения Адгезии. Изделия из древесины и древесных материалов. Методы определения ПАРАМЕТРОВ ШЕРОХОВАТОСТИ ПОВЕРХ- НОСТИ. Лаки Пф-1Ю и пор-171.Технические условия. Пил он роду к ция и деревянные детали. Методы определения влажности. Статистический контроль качества. Методы случайного отбора выборок штучкой ПРОДУКЦИИ. Грунтовка Гф-0119. Технические условия. Раст воры антисептического препара- та ХМф.ТехническиЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ АНАЛИЗЫ. Пиломатериалы хвойных пород. Размеры. Грунтовка Гф-021. Технические условия. Нанесение антикоррозионных покрытии из цинка и алюминия гаэотермичес- ким РАСПЫЛЕНИЕМ. ТИПОВОЙ ТЕХ- НОЛОГИЧЕСКИЙ процесс. Эмали УРф-Ц18 РАЗЛИЧНЫХ цветов Эмали пф-1126
1063.9-2-0000 ТУ лист 15
______________ 20
Продолжение
Обозначение Няимвновйние Примечание
ЧТ. ТУ 21-27-ЗТ-ТЧ 40. ТУ 21-27-89-80 49. ТУ 38- 105462-73 50. ТУ 84-725-78 51. СНИПЦМ8И6 52. СЙИ П Ж-19 - 79 5Ь. СНиП 1-21 -75 54 55. 56. МАСТИКА „Изол" Мистика „Гиссар-1* Герметики тиоколовые марок ут-32, У-30 МЭС-5И-У-30МЭС-10 Препарат ХМБ-ЧЧЧ Правила производства и приёмки работ. Металлические конструкции. Тоже. Деревянные конструкции. Тоже. Отделочные покрытия строительных КОНСТРУКЦИЙ. Руководство по обеспечении] долго- вечности ДЕРЕВЯННЫХ КЛЕЕНЫХ КОНСТРУК- ЦИЙ при воздейс5вии на ник микро- климата ЗДАНИИ РАЗЛИЧНОГО наз- начения И АТМОСФЕРНЫХ ФАКТОРОВ ( М., СтроЙИЗДАТ, 1981 ) Руководство ПО ДОЛГОВРЕМЕННОЙ ЗАЩИТЕ СТРОИТЕЛЬНЫХ СТАЛЬНЫХ КОН- СТРУКЦИЙ МЕТАЛЛИЭАЦИОИНЫМИ и МЕТАЛЛ ИЗАЦИ ОН НО- ЛАКОКРАСОЧНЫМИ ПОКРЫТИЯМИ ( ЦНИИПРОЕКТСТАЛЬ- конструкция). Руководство по сварке типовых УЗЛОВ ПРИ МОНТАЖЕ СТАЛЬНЫХ кон- J СТРУКЦИЙ ПРОИЗВОДСТВЕННЫХ ЗДАНИИ И СООРУЖЕНИЙ ( М., И.БНТИ, 1980)
ИНК Я подл. Подпись И ДЯТЙ рзям.инв.Я
1.063.9-2- 0000 ТУ
Формат 1 Зона 1 Поз'. Обозначение Наименование Кол. Приме- чание
ДОКУМЕНТАЦИЯ
АЗ 4.063.9-2,-1000 СБ Сборочный чертеж
Ай 1.063.9-а-оооо ту Технические условия
АЗ 1.063.9-£ - 0000 PC Ведомость расхода стали X
Детали
М 1 1.063.9- г. - 0001 Накладка 4
«>
> Стандартные изделия
2 ГвОЗДЬ К4*100 ГОСТ4028-63 8
3 Гайка и 12 ГОСТ5919-70 8
4 Шайба 12 Г0СТ1137Р78 8
л *
I ПОДПИСЬ U ДАТА |ВЗАМ, UHB.H-1
Нам. отд. КОТОВ 1 I.Q63.9-2-I000
Гл.констр. ЩчдЕЧкие
Н. КОНТР. Кузьмина
|UHB.N= ПОДЛ. I гип котов Ферма ФМД, 9 стадия Лист Л истов
Рук. гр. Peccuha Р 1
Ст. инж. варгина гипронмсЕльхоа
Инженер ЕпАнешнйкибй
Шшшва
Инв.йд подл. [Подпись ПЛАТА |Взам. инв.й9'
Формат! ЗОНА | Для исполнения с . порядковым номером Обозначение Кол. Приме- чания
Переменные данные
Сборочные Единицы
АЗ Поз.9 Элемент н иж него пояса м 1
- 00 1.063. 9- Z -0100 2
- .01 -01 2
- 02 - 02 2
- 0? -03 2
-0А -04 2
-07 2 “ г 1
А4 Лоз.6 Элемент нижнего пояса М2
- 00 1.063.9- г -0200 1
-01 -01 1
-02 - 02 1
-оз -03 1
-04 -04 1
-07 - 05 1
АА Поз.7 Подвеска М ?
- 00 1.06^.9-2-0300 1
— 01 - 01 1
-02 - 02 1 •
-оз -03 1
-04 -04 Г
-07 -07 1 »
fr
1) Основное исполнение, НЕ ИМЕЮЩЕЕ порядкового
НОМЕРА, ОБОЗНАЧЕНО „00”
1.063.9-2-1000
Ина. й- ПОДЛ. [ПОДПИСЬ И ДАТА |БЗАМ-ЙНВ. N-
Формат! Зона I Для ИСПОЛНЕНИЯ с . ПОРЯДКОВЫМ НОМЕРОМ1' Наименование Кол. Приме- чание
А4 По а. 8 болт СТЯЖНОЙ
- 00 4.063.9-2-0400 4
- 01; -02 - 04 4
- 03; - 04 -02 4
- оу -03 4
А4 Поз. 9 Болт стяжной
- 00;-01 1.063.9-2-0400- 01 6
- 02; -03 -02 6
- 04;-05 - 03 6
Дета л и
44 Поз.10 Элемент ВЕРХНЕГО ПОЯСА Д1
- 00 1.04 3.9-2-0002 2
- 04 -01 2
- 02 -02 2
- 0} -оз 2
-04;-09 -04 2
А4 Поз.И Элемент верхнего пояса да,
- 00 1.063.9-2-0003 2
- 04 -01 2
- 02 -02 2
- 03 -03 2
-04 -04 2
- 09 -оз 2
А4 Поз. 12 Раскос ДЗ
- 00 1.063.9-2 - 0004 2
- 01 -04 2
-02;-03 -02 2
- 04 -03 2
-05 -04 2
j 1.063.9- 2-1000
I “х
ина.^ппдл,| Подпись и дата |6зам.инв.Нз
н <г S о е Зона ] Для ИСПОЛНЕНИЯ с . порядковым НОМЕРОМ Наименование Кол. Прим Е- ЧАНИЕ
44 Поз. 47 Накладка д4
-00 1.067.9-2,- 0007 1
- 04...-07 -01 1
А4 Поз. 44 Накладка Д9
-00 1.063.9 - 2 - 0007- 02 4
-.01...-05 -07 1
CtAHAAPTHblE ИЗДЕЛИЯ
Поз. 47 болт ГОСТ 7798-70
-00; - 04 М12*130 8
-02;- 05 М 42*480 8
-0*1;-05 М12»20О 8
1.063.9-2-1000 V
| 23
* Размеры для справок
0 БОЪНАЧЕНИЁ М АРКА Размеры, мм Масса, кг •
а к н*
1.063.9-2-1000 СБ
1.063.9-2, - <000 ФМД9-600 45 1064 1165 207
/у
-01 ФМД 9-900 53 1091 1195 1205 243 Нач.отд. Котов г Ферма ФМД 9. Сборочным чертеж Стадия Масса Масштаб
Гл.констр. ЦУДЕЧКИС Р см. ТАБЛ. —
-02 ФМД 9-1200 296
к КОНТР. Кузьмина
-03 ФМД 9-1500 60 109-9 1096 317 ГЦП Котов
Рук.гр. Рессина Лист Листов 3
— 04 -05 ФМД9-1800 ФМД9-2100 374 410 Стин*. Варгина — ГИПРОННСЕЛЬХОЗ
ЗЯПЕЯ Ы23ШПИ1
Б - б
д
Размер а дан в таблице
НА
листе!
Лист
2
(Раскосы поз. 42 условно не показаны )
Формат Зонд | «о* Обозначение Наиме кование Кол. Приме- чание
Документа и, и я
45 1.065.9- 2 -2000 СБ Сборочный чертеж X
43 1.063.9-2 -1000 СБ Узлы I - iy X
А4 1.065.9- 2 - 0000 ТУ Технические условия X
АЗ 1.065.9- 2 - 0000 PC Ведомость расхода стали X
Детали
М 4 <.06?.9- 2-0001 Накладка к
Стандартные изделия
2 Гвоздь К4*100 Г0СТ4028-63 8
5 Гайка М12 ГОСТ 5915-70 8
4 Шайба 12 Г0СТН571-78 8
OI X Л X 3 Z % са «х « 3 W X с «4 о е —
Нам. отд. Котов 4 1.063.9- 2-2000
Га.констр ДУДЕЧКИС
Н. контр. Кузьмина
«с о с. 01 ТЕ СО X 3 • ‘ гип Котов Ферма ФМ Д 12 Стадия АИСТ Листов
Рук. гр. Рессина &еел~ Р 1 А
Ст. ин*. Кузьмина ГИПРОНИСЕЛЬХПЗ
СТ.ИНЖ. Каргина
Ст. ииж. Архипова
инв.^ПОДЛ. |ПоДПИСЬ И ДАТА |83АМ.ИНВ.Й5]
Формат! Эона 1 Для ИСПОЛНЕНИЯ с ПОРЯДКОВЫМ номером 0 603 КАЧЕНИЕ Кол. ДрИМЕ- ЧАНИ Е
Переменные данные
Сборочные единицы
АЗ Поз. 5 Элемент НИЖНЕГО ПОЯСА М 1
-00 1.063.9-2-0100-06 Z
-01 -07 2
- 02 -08 2
- 03 -09 2
А4 Поз.6 Элемент нижнего пояса М2
- 00 1.063.9- 2 - 0200- об 1
- 01 - 07 1
- 02 - 08 1
-03 -09 1
А4 Поз. 7 Подвеска М3
-00 1.063.9-2- 0300-06 4
-01 -07 1
-02 -08 1
-03 -09 1
А4 Лоз.8 болт СТЯ Ж H 0 Й
- 00 1.063.9- 2 -0400- 01 4
-01; - 02 -03 4
-оз -04 4
0 Основное исполнение, НЕ ИМЕЮЩЕЕ ПОРЯДКОВОГ 0
номера, обозначено „00”
1.063.9- 2 - 2000
Ина, й5 под л. | Подпись и дата |Взам.инв.й?
Формат Зона Для исполнения с . ПОРЯДКОВЫМ НОМЕРОМ Обозн ач ение Кал. Приме- чание
м Поз. 9 болт стяжной
- ОО 1.063.9-2-0400- 01 6
- 01 - 02 6
-02; -03 - 03 6
Детали
А4 Поз.10 Элемент ВЕРХНЕГО ПОЯСА Д1
- 00 1.063. 9-2-0002- 09 2
-01 -06 2
-02 -07 2
-03 -08 2
А4 Поз. 11 Элемент ВЕРХНЕГО ПОЯСА Д2
- 00 1.063.9-2 -0003-06 2
-01 -07 2
-02 -08 2
- оз -09 2
А4 Поз. 12 Раскос Д 3
- 00 1.063.9-2 - ооо4-09 2
- 01 -06 2
-02; - 03 -07 2
•
А4 Поз. 1? Накладка Д4
- 00 ...-03 1.063.9- 2 - 0009- 01
1.063.9-2-2000 “
UhB. rl~ ПОДА.| ПОДПИСЬ И AATAlbbAM.UHB.dS
ФОРМАТ| Зона Для исполнения с ПОРЯДКОВЫМ НОМЕРОМ Обозначение Кол. Приме - ЧАН НЕ
A4 Поз. 14 Накладка д 5
-00...-05 1.065. 9 - 2,-0005-0? 1
г Стандартные изделия
Поз. 15 Болт ГОСТ 7798-70
-GO М 12 *150 8
-01 М12*180 8
-02; -07 М12*200 8
•
♦
1063.9-2 -2000 Лист
cd
3
tri
11
11800 **0
Обозначение Марка Размеры, мм Масса, кг
а h И*
1.069. 9-2.-2000 ФМД 12-600 93 <491 1963 308
-01 ФМД 12-900 60 1498 1967 417
— 02. ФМД 12-1200 49?
- 03 ФМД 12-1900 68 1461 1981 990
Нам, отд.
Га.констр.
Н. контр.
ГНП *
Рзк.гр.
Ст.ннж.
Ст.инж.
Инженер
Ст. мнж.
* Размеры для справок
Котов_____
ЦЧДЕЧКИС
КУЗЬМИНА
Котов
РЕССИНА
Кузьмина
Вдргинд
Епанешниковд
Архипова
I.063.9-2-2000 СБ
Ферма ФМД 12. Сборочный чертеж Стадия МАССА Масштаб
Р СМ. ТАБЛ. ——
Лист | Листов 1
ГИПРОНМСЕЛЬХОЗ
(? Формат! ас о гЛ Лоз. / Обозначение Н АИМЕНОВАНйЕ Кол. Приме- чание
Документ а и и я
АЗ 4. 063.9 - г - 0100 СБ Сборочный чертеж
АД 1.оьз.9 - г -оооотч Технические «условия
Дета л и
АД 1 1.063.9- 2 -0101 Уголок 1
Формат О сП Для ИСПОЛНЕНИЯ с ПОРЯДКОВЫМ НОМЕРОМ1 Обозначение Кол. Приме- чание
Перемен иые данные
С б прочны Е ЕДИНИЦЫ
АД Поз. 2 Шпилька
-00 1.063. 9-2. - ОНО 1
-01,-06 -01 1
- 02,-03;-07,-08 -02 1
-ОД;-09;-09 - 03 1
АД Поз. 3 Плита опо р н а я
- 00 1.063.9-2 -0120 1
-04,-06 -01 1
-02 -02 1
ТЕ СО X S СО ОО -03;-07 -03 1
-ОД; -09 -ОД 1
-08 -09 1
-09 -06
(Подпись и ДАТА
^Основное исполнение, не имеющее порядкового номера, ОБОЗНАЧЕНО „00”.
Нам. отд. Котов & 1.1Ж9- 2" UIUU
Гл. КОН СТР. и,УДЕЧКИС
4 о с 9« d X з И. КОНТР. Кузьмина Элемент нижнего пояса М1 СТАДИЯ ЛИСТ ЛИСТОВ
run Котов Р 1 2
Рук. ГР. Рессина ГИПРОНЙСЕЯЬХОЗ
Инженер ЕПАИЕШНиКОВА Л-
Ст.инж. Архипова
ЙНВ.Й?П(1ДЛ. [Подпись И ДАТА
«X о. о е- Зонд Для исполнения с порядковым номером 0 603Н А ЧЕ Н И Е Кол. Приме- чание
Д ет а Л И
ДА Поз. 4 Ф АСО Н К А Ф 1 •
- 00 1.063.9-1 -0102 2
-01;-02;-06 - 01 2
- 0?;-07; -08 - 02 2
-04;-09 - 03 2
- 09 -04 2
ДА Поз. 5 Фасонка Ф2
-ОО;-О4;-О8 1.063.9-2 -0103 2
- 02; “03;-07;-08 “01 2
- 0А; -05;-09 -02 2
64 Поз. 6 П Л А СТ И Н А
Полоса Гост 10’'76
ВСтЗсп9 Г0СТ533-79
“00;-01;-06 1.063.9-2/ -0Ю4
6-10*90 е=200 1 0,79 кг
- 02...-09;-07...-09 1.063.9-1 - 0104-01
6-14*90 €=200 1 1,1 кг
Материалы
Поз. 7 Стержень А-Ш ГОСТ9781-82
“00 2Ф\Ч €=3680 8,8 кг
-01 2016 € = 3680 11,6 кг
-02 2020 €=3710 18,2 кг
-03 2020 С=3710 18,2 кг
-04 2022 €=7720 22,2 кг
-09 2027 €=5720 28,6 кг
- 06 20U 2 = 5180 . 16,4 кг
-07 2018 € = 5200 20,8 кг
-08 2 022 €=5200 31 кг
- 09 ’ 2025 2=5220 40,2 кг
1.063.9-2-0100
Я
я
20*<
С*
ГОСТ 3264-80-П-ЬВ
20*0,3
а Ьцхиишцц.
'АгтттпццГш
<н.щщ|цнн j
П1Н1|111НН?~
С*
ГОСТ?26Ц-80-Н1-ЕЛ^
Обозначение Марка Размеры, мм Толщина шва бшв.мм Высота шва Ьшв.мм Масса кг
С а 6 С*
1.863.9 -2,-0100 М 1-1 3997 129 184 80 12 6 19,9
- 01 м 1-2 4010 162 23,9
-02 м 1-3 4030 174 179 110 33,3
-03 М1-4 137 зз.в
-04 М1-7 179 127 42,7
-07 М1-6 16 8 49,1
-06» М 1-7 7910 129 162 80 12 6 28,7
-07 М1-8 7720 174 137 110
-08 М 1-9 179 47,1
-09 М1-10 7730 117 127 16 в 60,9
А - А
ГОСТЩи-80-ТЗ-М>
ИНВ, ri-ПОДЛ. [ПОДПИСЬ И ДАТА |ВЗАМ. UHS.rfS|
Шишшши
н|
ад
4h
r0CT526k»80-HA-L6J
Г0СТ32б4-80-Т1-ЬЬ
Wltllllll HI,
в-в
I J/nOBEPHSTO
1*Размеры для справок.
2. Сварку поз. 7 произвести электродами типа Э42А,
остальное - электродами типа Э42 ГОСТ 9467“77.
г
Сш
' z 9
Нач.отд. Котов
Гл.консте Дудечкис
Н. КОНТР. Кузьмина /7
тип Котов <2
Рук. гр. Рессина
Инженер ЕПАНЕШНиКОВА
Ст.инж. Архипова
Элемент нижнего пояса
М 1.
Сборочный чертеж
1.063.9-2-0100 СБ
Стадия Масса Масштаб
Р см. ТА6Л. —
Лист ]Листов 1
ГИПРОНЙСЕЛЬХПЗ
I 5® г £ о J— г9 «Э С —1 1 L— Обозначение Наименование Количепво нА исполнение 1.063.9- Z -оно- Приме- чнние
— 01 02 03
Документация •
ям 1.063.9- z - ОНО СБ Сборочный чертеж X X X X
Детали
\ и , В ГОСТ 2590-11
и 8СТ3 СП5 Г0СТ535-19
вч 1 1.063.9- Z -0111. Шпилька 1 1,6 кг
- 01 Шпилька 1 2,4 кг
- 02 Шпилька 1 3,8 кг
- 03 Шпилька 1 5,3 КГ
Стлидлртные изделия <
2 Гайка мзо ГОСТ 5915-то* 2
Гайка М36 ГОП 5915-Ю1 2
Ганка м42 ГОСТ 5915-то* 2 •
i Гайка м М8 ГОСТ 5915-то* 2
3 ШАЙБА 30 ГОП 11311-18 1
ШАЙБА 36 ГОСТ 11311-18 1 -
f ШАЙБА М2 ГОСТ 11311-18 1
Шайба МО ГОСТ 11311-18 1 -
г /
ЙЙЧ.вТД Катов /
ГЛ'КОВСТР. цудечкис
Н.КОНТР. КУЗЬМИНА
гип Котов
Рук.гр. Рессииа UUAt
И ИЖ. Епаиеыииком
Ст.ииж. Архипова утМ^
Шпилька
Стадии Лист Листов
Р 1
гипранисЕЛьхоз
фдрмят
1Н0.НЯ0ДИ [ПОДПИСЬ И ДАТА |Вэам.и«8.11
ГИПРОНИЕЕЛЬХОй . , . -—• |Лист (Листов 1 I Р СМ.ТАБЛ
I
। в см » 0 го 1 сэ а*. сз С*1 <0 1 J? 1 0- —» 0 Овозтет
ОЦ 350 300 063 ео Размвры, мм
го с» 0 06 tn со о
8*1 Ы а 30 Q.
3 ОО я ел 3 ПЭ и "ел 3 04 о» я 3 04 0 Я J8*4 ел S? и> АГ СО <П —* S 2 х S
"tn ел "го £'£ МАССА, КГ
d
...-П-- |--г>"rt" "
0 б озиячеиие Нйимеиовйние Количество нл исполнение 1.063.9-2,-012 о- Л Риме- чяние
— 01 02 03 08 05 Об
Документация
ЙЧ 1.063.9’ Ъ -0210 СБ Сборочный чертеж X X X X X X х
\ • Детали
Помсл—ШИ!126_
ВИЗ СП б ГОП 535-13
БЧ 1 1.063.8-г -0121 Б-8*1Ч0 8=129 1 1,1 кг
-01 6-8*160 0=129 1 1,3 кг
-02 6-8*160 0=154 1 1,6 КГ
-0J 6-8 x 180 0=154 1 1,7 кг
- 8М 6-8 * 180 0= П9 1 2,0 кг
-05 6-10x180 С-П9 1 2,5 кг
-06 6-10*210 0=179 1 3,0 кг
БЧ 2 -07 6-8 * 60 0= 113 г 2 0,42 кг
-08 6-8 * 60 0 = 138 2 2 0,52 кг
-09 6-8 x 60 0 =163 2 0,61 кг
-10 6-10*60 0 = 159 у, 7/7 2 2 0,75 кг
Ня ч. отд. Катов 1,063 9 - 2 - 01 20
Гл. кокет. цудечкис
Н.коитр. Кузьмина 9
ГИЛ Котов ц Пл ИТЛ ОПОРНАЯ Стадия Лист Листов
Рук.гр. Рессиил Р 1
Ст. и нж. МАтвеевп ГИПРПНИСЕЛЬХПЗ
И иж. Епвнеыииком
СТ-ин ж. АРХИПОВА
формят ЛЧ
фОРМЯТ Зоил | п' а Обозначение Н А ИМЕНОВАНИЕ Количество на исполнение 1.063.9-2 -0200- Приме чйние
— 01 02 03 04 05 06 07 08
Документа дня
яч 1.063.9-г -020 0 СБ Сборочный чертёж X X X X X X X X X
яч 1.063.9- 2 -ООООТУ Технические условия X X X X X X X X X
Сборочные единицы
яч 1 1.063.9- 2 -021 0 Коробки ki-i 2
- 01 Коробка м-2 2 2 •
- 02 Коробка м~3 2 2 2
- 03 Коробка . К1-4 2
- ОН Коробка м-5 2 2
Детали
АЧ г 1.063.9- 2 -0201 П ЛАСТ мня П1 2 2 2 2 2 2 2 2 2 2
1
иач.атд Котов t
Гя. конслр. дудечкис
Н-КОНТР. Кузьмина
ГИП Нот о в
РУК. ГР. РЕССИНН
икж. ЕяниешникоВА ш-
ст.инж. Архипова
1063.9-2-0200
Зяемент нижнего пояса
М2
СТАДИЯ Л ист Л и ст о в
Р 1 2
ГИПРПНИСЫЬХОЗ
И к в. Ч ПОДЛ. Подпись И ДАТА Взам. икв я
ФОРМЯТ Зоня | е*> о с= Овознячение Наименование Количество на исполнение 1.063.9-а -огоо- Приме- чание
— 01 02 03 04 05 06 07 08
П fl я ст и н я из nnnncui ГОП 103-76 ИЗ И 0 Л0СЫ Ви3 Cn5rocl 535-19
-
БЧ 3 1.0 63.9- г -0 2 0 2 Б-60»Ч0 0=129 2 0,24 кг
-81 6-12*40 8=129 2 г 0(49 кг
- 02 6-12*40 8 = 154 2 2 0,58 кг
- 03 6-12x40 8 = 119 2 0,67 кг
- он 6-12 x 50 8 = 159 2 0,75 кг
-05 6-12x50 8 = 119 2 2 0,84 кг
БЧ ч 1.063.9-г - 0203 Б-6 * 70 8=129 2 0,43 кг
-01 6-12* 66 8= 129 2 2 0(80 кг
-02 6-1 2 x 66 8 = 154 2 2 0,96 кг
-03 Б-12 * 66 8 = 119 2 1,11 кг
-он 6-12» 62 8=119 2 2 1,05 кг
-05 6-12* 62 8 = 154 2 0,90 кг
яч 5 1.063.9-2, -D204 фИКСЯТОР П3~1 1 1
-01 фИКСЯТОР П3~2 1
-02 фМКСЙТОР пз-з 1 1
-03 фмксятор ПЗ-Ч 1 - 1
- 04 фиксятор П3~5 1
1.063.9- 2-0200 Лист 2
Формат Л Ч
MH Bl И РОДЯ. |ПОДПМСЬ Н ДАТА |ВЗИМ.ИН8.Ы
* Размеры для справок
Обозначение Марка а мм Масса, кг
1J63.9-2.-mo М2-1 56
-01 М2-2 62 20,1
-02 М2-3 25,1
-03 М2-Ч 26,1
-0*1 М2-5 29,8
-05 М2-6 75 30,0
-06 М2-1 56 21,1
-07 М2-8 ЧН 25.3
-08 М2-9 30.0
1.063.9-2-02(30 СБ
• / Элемент нижнего пояса М2 Сборочный чертеж Стадия Масса масштаб
ЙАЧ.ОТД Котов (. Р СМТЙБЛ. —
Гл. КОМПЕ Цудечкис
А.КОИ1Р. Кузьмина
Аист (ЛИСТ ГОВ 1
гип Котов i
РТК-ГР- Россини ГИПРОНИСЕЛЬХОЗ
инл Еммешнншм
Ст . и я ж. Лркиоова
Ц)0₽МАТ АЧ
"Размеры для спрявдк
Ина. Н падя.| Ппдписьи дятя [Взям.инв. м
1.063.9 - 2-0201
Плястиня П1 Стадия МйССА Масштаб
Няч.втд Котов 4 Р 6,» —
Га неостр и.'/дечиис
И. контр. Кузьмина
Лист (Листов 1
гип Котае j
hir>. Рессиня П,д,с, £,6М»Г1П113Л6_. ВСТЗСП5 ГПП535-13 ГИПРОНИЕЕЛЬХОЪ
Ииж. Епаирыинквва
Ст ииж. Архипова
1 1 1 • , _
|фОРМАТ | Зона | гр о ES Обозначение Няименовлние Количество ня исполнение 1.063.9-2 - 0210- Приме- чяиие
— 01 02 03 ОН
. * Документ алия
яч 1.063.9- 2. - 021 0 СБ Сборочный чертеж X X X X X
Детая и
ЯЧ 1 1.063.9- t -0211 Пластина пг-1 1 4
-01 ПЛАСТИНА П2-2 1
-02 П Л А СТ ИНА П2-3 1
-оз Пластина пг-Ч 1
-04 ПЛАСТИНА П2-5 1
Полос я ГОСТ 103-76
” В ст 3 СП 5 ГОСТ535 79
БЧ 2 1.063.9- Z -0212 Б -8*70 €= 129 2 2 0,57 иг
-01 Б-10»70 t- 154 2 0,85 кг
-02 Б -10» 90 8= 179 2 2 1,3 кг
БЧ 3 -03 Б-8»70 В=64 2 2 0,28 кг
-04 Б-Ю»70 С=60 2 • 0,33 кг
-05 6-10» 90 С= 60 2 2 0,42 кг
о 1.063.9 -2-021 0
i ЙЙЧ-ОТЦ котов л
Гл.кокстр цудечкис
Н. контр. КУЗЬМИНА /у К 0 Р 0 Б К Я К1 Стадия Лист Листов
Гий Котов *2 гу р 1
РУК.ГР. ресеи и я ГИПРОНИГЕЯЬХОЗ
Инж. ЕпйнеиниковА
Ст.ииж. Архипова
фррМЯТ яч
Подпись И ДАТА
Взям.инв.и
Инв.н подл.
но- -оз I 0 го 1 0 0 0 04 LD 1 СР t 0 го 0 аинаьинсодо 2.Сварку производить электр * "О ® о» 3. го •о 2» О S •о да S X
яе зе SE 5= 3 Р 0
«1» 4 а* 1 » • » 3 X
сл 04 го ^Нв ж я i 3 ж
«ММ Mb «4
-3 —д Сл го ю со ж
из LO 0 0 “О S
ы
ж цэ
и? 04 ПЭ ГО а <•
0 са 0 сл <Л • со
н
СЗ
3 5ч
из U9 ^Д .м ^3
я» са 0 0 0 0
0
3 1
0 Oi го JO X «а
”гО "та "04 \е мд “1 о 0
г»
Я
см
сл
"tiu. л нидл. и ид tin ио и ДИ 1 Н D4HI4-ИИО. П
Формйт| Зона 1 о сэ Е= 0 Б ПЗИЙЧ ЕНИЕ Наименование Количество на исполнение 1.063.9-г-озоо- Приме- чание
— 01 02 03 ОН 05 06 07 08 09
Документация
АН 1.063.9- г - 0300 СЕ Сборочный чертеж X zC X X X
Детали
ИЗ 0-1 ГОСТ 5101-82
БЧ 1 1.063.9- г -030 2 ШПИЛЬКА 1 1,1 кг
- 01 ШЛИ Л ЬКА 1 1,9 кг
- 02 Ш П И А ЬКА 1 г 2,5 кг
- 03 ШП ИЛЬКА 1 3,1 кг
’ 0,1 ШПИЛЬКА 1 3,8 кг
- 05 ШПИЛЬКА 1 1,9 кг
- 06 ШП ИЛЬКА 1 3,2 кг
- 07 ШПИЛЬКА 1 4,0 кг
- 08 Шпилька 1 4,9 кг
/ ? 1.063.9-2-0300
Иач.отд. Котов t
Га.коистр. ЦУДЕЧНИС
Н.контр. Кузьмина л Подвеска М3 СТАДИЯ лист Л ист о в
ГИ п Котов ₽ 1 1
Рук. гр. рессиид Уд. I ГИПРОНИГЕЛЬХОЗ
Ст.ииж. Вдргииа
п.икж. Архипова 1
Формат ЯЧ
Инь.Н подл. Подпись И ДАТА ВЗАИИНВ Я
н о: а: «*? Обозначение Hfl ИМЕНОВАНИЕ Количество ня исполнение 1.063.9-г -0300- Приме-
X о. сэ е- а О «SB t= — 01 02 03 04 05 06 07 08 09 ЧАНИЕ
ян 2 1.063.9- Z - 0301 Шайба 1
- 01 Ш а й б я * 1
-02 Шайба 1
-оз шайба 1 -
- 00 Шайба 1 1
-05 шайба 1 1
-06 Шайба 1 1
'Стандартные изделия
Гайка гост5915-чо
3 Га й к а м 12 4
Гайка м щ 4
Га й к а м 16 ч
Га и к я М 18 4 4 4
Гя й К А М 20 4 4
Га й к А м 22 4 4
•
9
•
1.063.9- -2 -0300 Лист 2 О» СП
Ф 0 Р М а Т а ч 1
d
Обозначение M АРКА Р аз м г р ы,мм Резьба М СТ СЭВ 182-15 Масса, кг
8 d
1.063.9-2 -0300 МЗ-1 1240 35 12 М12х 1,15 U
- м МЗ-2 1260 45 16 М16* 2 г,ч
-02 МЗ-З 1280 50 18 М18* 2,5 3,2
-05 МЗ-4 3,5
-оч МЗ-5 1290 55 20 М20* 2,5
- 05 М3-6 1300 60 22 М22» 2,5 5,2
-06 МЗ-1 1610 40 14 М14* 2 г. 1
-01 МЗ-8 1640 50 18 М18* 2,5 V
-08 М3-9 1650 55 20 М20* 2,5 5,2
-09 МЗ-10 1680 60 22 М22* 2,5 6,3
1.063.9-2- 030-0 СБ
у Подвеска М3 Сборочный чертеж Стадия Масса Масштаб
Няч.отд. Коток с Р смтябл. —
Гл. К ЦИСТЕ цу А емкие
К.контр Кузьмина (1
Лист |Л ис1 ГОВ 4
Г ИП Котов
РУК-ГР. Рессинд ГИПРОНИГЕЛЬХОЗ
ст. и юн ВрРГИНА
ii-ииж: j.muiiima
(Ьпомат ДЦ
* Размер для справок
Инь Н падл. Пвдпись И ДЙТЙ Взям. HHB.rf
0 Бознйчеиие Размеры, мм Масса, КГ
а t d
1.063.9-2 -0301 60 6 13 0,17
-01 80 8 15 V*
-02 8 И
-03 10 19 0,50
-0*1 100 10 19 0,79
-05 12 21 0,94
-06 14 23 М
7
Ия ч-отд Котов
Гл. КО ИПР. цудечкис
Й-КВИТР. Кузьмина
гип Катов < V/ Г
РУК-ГР. Рессинй
Ст ииж. Варгинл
Ст.инж ЙРКИПОВА
1.063.9-2- 0301
ШАЙБА Стадия Масса Масштаб
Р СМ.ТАБЛ —
Ли ст (Листов 1
п я - ГОСТ 103-76 Полоса встз ьп5 ГОП 535-79 ГИПРОНИСЕЛЬХОЪ
Мяв. к iiu Подпись и дитя ВЗЯМ.ИИВ.Я
- •
« Е «К ж <*> ? ‘ Обозначение » Нйименоояние Количество ил исполнение 1063.9- 2 -0.Ш- Приме-
,о> в- <0 <*> «в S — 01 02 03 оч чяние
Документация
яч ч. г 1063.9-2.-ОШ СБ Сборочный чвртцж X X X
Детая и
£... Круг _®‘” ГОИООМ-И .
. ' ; - ' . • ) ВСтЗсп 5 Г0СТ535 19
БЧ 1 ю бз.о> г-очо4 В-260 1 • ' f 0,4 5 кг
-01 С- 310 1 0,53кг
-02 (-330 1 0,56 кг
>03 (= 360 1 0,61 кг
-04 390 1 0,66кг
БЧ 2 1.063.9-2,-0 4 02 „ Б-10«И ГОСТ 113'16 ВЛ0СЯ ВСтЗсп5 ГОСТ535*19
•
8-- 20 1 1 1 1 1 • 0,03кг
Стяидйртные изделия
3 Гайка М16 ГОСТ5915 80 1 1 1 1 1
< Ч ч i ШАЙБА 16 Г ОСТ 11311'18 2 2 2 2 2
Z 1063,9-2-0400
Нячотд Котов 2.
Гя.клистр Цудечкис
Око ИТР. Кузьмина /2 Болт стяжной Стадия Лист Листов
гип Котов Р 1
РУК.ГР. рессимя ГИПРОНИЕЕЛЬХОЪ
Ст. И ИЖ Матвеева
Ст. И ИЖ. АРХИПОВА
фоРмят АЧ
никл подя. [Подпись и дитй |6зйм.иив.*~
1.063.9-2- 01 01
' Л > Иголок Стадия Масса Масштаб
Илч.птд Котов А Р 0.36
Гл.хонстр. Цудечкис
Ц.КОНТР. Кузьмина $
Лист |Лииоо 1
гип Котов
Рук. гр. РВССИИА u 63xhl*8 ГВЙ851П 72 Иголок ВСтЗ СП5 Г0П535 Ч9 ГИПРПНИСЕЛЬХО^
Din иж. Матшва -»
Й.ИИЖ. ЛРХМАОЬА xfc—
И* '011
Ияв.к ПОДД| ПОДПИСЬ и ДИТЯ [ВЗАМ.ИИВК
* Размеры для справок
— тиьз.у- L- UUU1
/ / 9 Стадия масса МАСШТАБ
Нлч.отд Котов £
Гл.к«нстр. Дудвчкис Накладка р 1,10
И. коит. Кузьмина л
ГИП Котов & Лист (Листов 1
Рук. ГР- Рессиня в Б’6x60 ГОП 103-16 -| ,пп„.।
Ст. И ИЖ. Ст . И ИЖ. МАТВеевл Архипова ^£34 ВСТЗСЛ5 №1535’19 1 "III U11ИLL/IUAUJ
ИО ±0.5
* Размер для справок
.Обозначение
Размеры, мм
а
Мясся
кг
1.063.9-г-оюг
255
51
-01
-02
24 5
24 О
5.1
53
8
8
8
_!Л
’.1
-03
-04
23 0
220
53
55
10
10
20
Няодл. [Подпись и дата |8зам инв.
Иач. отд Котов %
Гл КОК СТР. Цуд емки с
Н.комтр. Кузьмина 7
ЁИП Котов
Йк-гр Рессии А
Ст.ииж мдтвеевя
Ст. ин ж. Архипово
Стадия мясся Масштаб
фя СО И К Л ф1 Р СМ.ТЯБЯ. —
Лис! [Листов 1
Полисе __ЦИЛЗП6 ВЬтЗ сп 5 Г0СТ535Ч9 ГИПРОНИСЕЛЬХОЗ
«^врмат ЯЧ
Инв.Х лодл.| Подпись и дйтй [ВзяминТк
* рпзмеры для справок
Обозначение Раз икры,мм Масса, кг
0 t
1.063.9- г-о юз 10П 8 1,Г
-01 12Q 8 ’А
- 02 120 10 ’Л
Ияч.атд Кати <
Гл ко и стр дтд<Чкис
И. ко итр. Кузьмина
Гип Катов 4 rrfgr с—у
Рук. гр Ррссииа
Ст. И ИЖ МйтввевА Л../'’' v£ 1
Стмиж. Архипова
1.063.9-2-0103
Цэ А с п н к я ф2 Стадия МАССА Масштаб
Р СМ.ТАБЛ —
Ли ст |ЛистоВ 1
ГОСТ 103-46 ГИПРОНИСЕЛЬХОЗ
ПОЛОСА1 " " ВСтЗспЬ ГОСТ 535*19
d + V
* Рязмер для справок
0 б озняченме Марка Рлзмьры.» мм М ЯССА кг
о t d
1.063.9- г "0211 02-1 129 12 33 V
- 01 П2-2 129 12 39 1,2
- 02 П2-3 159 16 95 1.9
-03 П2-Ц 149 20 95 2.8
• -09 П 2-5 119 20 51 2,8
ИИВ.М ПОДЛ. [ПОДПИСЬ И ДНТА |ВЗЯМ.ИИВ.»
1.063.9 - 2-0211
z —У Пластина П2 СТАДИЯ МАССА Масштаб
НЯЧ.ОТД Котов & р СМ.ТЯБЛ. —
Гл.коистр. Цудечкис
И. КОНТР. Кузьмина г77т /
гип К от о в Лист (Листов 4
Ру и.гр. Рессинп Поя оса .-.ГШ.111?.-.1.6 ВСтЗСП 5 Г0СТ535 Ч9 ГИПРОНИСЕЛЬХПЬ
Ин ж. Еийнешннком
Вт. и ИЖ. ЙРХИПОВА
фОРМАТ ЙЧ
Обозначение Марка РВЗМ1 РЫ'.ММ Масса, кг
е d
1.063.9- -0204 ПЗ -1 150 11 1.3
-01 ПЗ-2 19
-02 оз-з 140 21 1,4
-оз пз-ч 210 23 1.8
-оч ПЗ- 5 25
ИН6.Я ПОДЛ|ПОДПИСЬ И ДАТА I ВЗА М. ИИВ.М1
1.063.9-2-0204
7 Фиксатор ПЗ Стадия Масса Масштаб
КйЧ.ОТД Котов С Р см.ТА ба. —
Гл. МОНСТР. Цудечкис
И. КОНТР. Кузьмина /?
гип Котов з Лист (Листов 1
РУ К ГР. РессинА v Б-40И0*8 ГОСТ8509-12 ГИПРОНИЕЕЛЬЛК
И ИЖ. БпАнеиником МЛ'
7Г0Л0к ВстЗкпг ГОСТ535-19
Сткнж. Аркипова *-^^7
SD±1
0110
* Размеры для справок
Обозначение Марка Размеры, мм Объем древе- СИНЫ мз Масса. иг
6 h 8 (X 6 г
1.063.9- 2,-0002 ш-1 4540 150 125 90 *10 23 0,085 92,5
-01 Д<-? *15*10 175 125 105 50 26 0099 О *19,5
-02 Д1-3 150 0,119 59,5
-03 Д1Ч 45 НО 200 150 120 60 30 0,136 68,0
-0*1 Д1-5 4 5 НО 200 175 120 60 30 0,158 79,0
-05 Д1-6 6085 175 125 105 50 . 26 0,133 66,5
- 06 Д1’7 6085 200 150 120 60 30 0,182 91,0
- 07 Д1-8 6085 200 175 120 60 30 0,213 106,5
-08 Д1-9 6080 225 115 135 70 3*1 0,239 119,5
др
ИВ.ИПОДЛ. [ПОДПИСЬ И ДИТЯ [ВЗЛМ.ИМВ.
1
Нач.отд Котов
ГЛ.КОНСТЕ Цудемкие
0-К ОИТЕ КУЗЬМИНА 1
гип Котов
РУК.ГР. РессииА
Ина. Емншиикоч ЯМ'
Ст. и мл. Архипова
1,063.9-2-0002
Элемент верхнего пояса А1 Стадия МАССА Масштаб
Р СМ.ТАБЛ. —“
Лист Листов 1
СОРТ 2 Г0СТ8Ч86-66 ЬРУС сосна, ель (f з 20®|о ГИПРОНИЕЕЛЬХПЪ
фоРМАТ ЯЧ
* Размеры для справок
Йив.й подл. [Подпись и ДАТА I ВЗйМ ИМВ.Я
Овозиймеиие Марка Ризмеры , мм Объём древе- сииы м* Масса, кг
8 h В а 8 е 2
1.В63.9-2,-ВООЗ Д2-1 2260 75 125 100 35 9 50 Ц023 11,5
-В1 Д2-2 100 125 188 47 12 53 0,030 15,0
-02 Д2-3 100 150 188 4? 12 53 0,036 18,0
-вз Д2-1! 2255 100 150 148 47 12 83 0,036 ЦО
-04 Д2-5 100 115 148 47 12 63 0,042 21,0
-05 Д2-6 2250 125 115 248 59 15 63 0054 27,0
-Вб А 2-1 3035 100 125 188 47 12 53 0,040 20,0
-оэ Д2-8 125 150 248 59 15 63 0,061 30,5
-08 Д2-9 3030 125 175 248 59 15 63 0,071 35,5
-09 Д2-1» 3025 125 175 248 59 15 63 0,071 355 >
Нач.отд Катав
Гл.констр цудечкис
Н КОНТР. Кузьмина /1
гип Катов •..Ар 7ХХЪс.с.£у
Рук.гр. РессииА
Имж. ЁПАИеиИИКОВА
Ьт.инж. Архипова
Элемент верхнего пояса
Д2
Брус
сорт 2 ГОСТ 8486-66
сосна,ель 20^о
Стадия МАССА Масштаб
Р СМ.ТАБЛ. —-
Лист [Листов 1
ГИПРОНИСЕЛЬХПЗ
* Размеры для справок
Обозначение МАРКА Размеры,мм Объём древесины м3 Масса кг
С h 8 d 8
1063.9-а-оооц дз-1 2360 75 125 10 10 0,019 10,0
-01 ДЗ-2 2355 100 125 68 66 0.025 13.0
-02 дз-з 100 150 0.030 15,5
-03 дз-ч 100 115 0.035 18,0
-oi ДЗ-5 2340 125 115 126 62 0,042 22,0
-05 ДЗ-6 3185 100 125 68 66 0,035 18,0
-06 ДЗ-1 3110 125 150 126 62 0.051 26,5
-01 ДЗ-8 125 115 0,059 30,5
L I
1.063.9-2- 0004
✓ / / Раскос ДЗ Стадия МАССА МАСШТАБ
Мач.отд. Котов % Р СМДА Б Л —
Гл. кои пр. цтдечкис
й-коитр. Кузьмина 1
Л И ст |Л и ст о В 4
ГИЛ Котов fa
РУК-ГР. Рессииа п сорт 2 ГОСТв^вб-бб Брус п . сосна, ель 20во ГИПРОНИСЕЛЬХПЪ
И ИЖ. Емиеыником
бт.ииж. Ярхиппоа
(рормят АН
Рис.1
8+15 Si 1,5
—х—=г #-----!—*
120 + Ц
Р ИС. 2
Обозначение Рис. МАРКА Размеры, мм Объем древе- СИМЫ м3
а б
1.063 9-2,-0005 1 ДЧ-1 105 220 цооз
-01 дч-г 135 100
-02 2 Д5-1 105 220
-03 Д5-2 135 100
И В. Н ПОДЛ. [Подпись И ДйТЯ |ВЗЯМ.ИИВ.
1.063.9-2- 0005
/ СТАДИЯ Мяссд МАСШТАБ
ЙАЧ.ОТД. Котов & Накладка ДЧ;Д5 Р 45 —
Гл.коистр. цудечкис
Нкоитр. Кузьмина /У
Лист [Листов 1
гип Котов г
Рук ГЕ. Рессииа СОРТ 2 ГОСТ8406-66 Д0СК СОСНА.ЕЛЬ If £ 2Hefo гипронисельхоз
и ИЖ. ЬйИЕЫИИКоМ
СТ.ИИЖ. Архипова
пив, М ПОДЛ, [ПОДПИСЬ И ДИТЯ ВЗЛМ.ИЯВ.Н
fe Е а. е- сх ж сэ со <Г> О cs Овозийчение Нйимгновяние Количество иа исполнение 1.063.9- а -зооо- Приме- чание
— 01 02 03 04 05
ДОКУМЕНТАЦИЯ
ЯЧ 1.063.9" г -0000 ту Технические условия X X X X у А X
АЗ 1063.9- 2. - 3 0 0 0 СБ ' Сборочный чертеж X X X X X X
- детали
АЗ 1 1.063.9-г - sod Элемент деревянный 1
-01 Элемент деревянный 1 —t
-02 Элемент деревянный 1
-03 Элемент деревянный 1
-04 Элемент деревянный 1
-05 Элемент деревянный 1
ЯЧ г 1.063.9- Z - 3002 Наконечник 2 2 2 2 2 2
ЯЧ 3 1.063.9- Z - 3002 - 02 Ш Й Й БУ 8 8 8 8 8 8
Бтяидяеные изделия
ч Болт М12ИЧ0. Г0СТ7790-70 4 Ч Ч Ч Ч Ч
5 ГйЙКЯ М12 ГОСТ5915-40 Ч Ч ч ч Ч Ч 1 154/^foOOwT
Исполнения 06-11 см. лист 2 12 -17 см. лист 3 18 - 23 см. лист Ч 'г 1.063.9-2-3000
Ияч.отд К от в В г «
Гл.КОИСТР. цудтис
Н.кыпя Кузьмина Элемент связей Стадия Лист Листов
гип Котов 4 X/ р 1 Ч
РУК.ГР. Рессиий ГИПРОНИСЕ/1ЬХ05
Ст. и иж. Кузьмина
ст-ин ж. йрхипова
формат ЯЧ
Ин в К подл. Подпись и дата ВЗАМ.ИИВ.Й
фПРМЙТ «е SB о €*> Г» О сх ОвознАчение Наименование Количество на ислолиеиие 1.063.9-2,-зооа- Приме- ЧАние
06 07 08 09 10 11
* Документация
ЙЧ 1.063.9-г -оооотз Технические условия X X X X X X
ЙЗ 1.063.9- Ъ -3000 СБ Сборочный чертеж X X X X X X
Детали
АЗ 1 1.063.9- г -30 01 -06 элемент деревянный 1
-07 Элемент деревянный 1
-08 Элемент деревянный 1
-09 Элемент деревянный • 1 •
-ю Элемент деревянный 1
-и Элемент деревянный 1
ЯЧ 2 1.063.9- Ъ -3002 - 01 Няконечник 2 2 2 2 2 2
ЯЧ 3 1.063.9- Z -3002- 03 ШАЙБА 8 8 8 8 8 8
-л
СтяндАРТные изделия
Ч Болт 1416*160 ГО СТ 7790-70 Ч Ч Ч Ч Ч Ч VtyFfMOutr
5 Гайка М1б гост 5915-ю Ч Ч Ч Ч Ч Ч tyvjioooifi
-
c £ o> Зона! 0 es Обозначение Наименование Количество ил исполнение 1.063.9- 2-3000- Приме- ЧАние
12 13 14 15 16 11
Документа ция • •
АЧ 10619- 2-0000 ТУ Технические условия X X X X X X
A3 1.063.9- г -зове 66 Сборочный чертеж X X X X X X
Детали
A3 1 1.063.9- г -3001-12 Элемент деревянный 1
-13 Элемент Деревянный 1
-1*1 Элемент деревянный 1 •
-15 Элемент деревянный 1 •
-16 Элемент деревянный • 1
-it Элемент деревянный 1
АЧ 2 1.063.9- SL -3002 Наконечник 2 2 2
-01 Наконечник - 2 2 2
АЧ 3 1.063.9- i -3002-02 шайба 8 8 8.
- 03 шайба 8 8 8
Стандартные изделия
БОЛТ М12»1ЧВ Г 0 СТ 779(1-70 Ч Ч Ч । Й^кг/ЮМЬ
* t БОЛТ M16X16Q ГОСТТЧЭО-ПО Ч Ч Ч
5 Гайка м 12 ГОСТ5915-70 *1 Ч Ч 154w/l00Ofan
ГЛИКА М16 ГОСТ 5915-70 Ч ч Ч ЗЗПя^ОООшг
Лист . 1.063.9 -2- 3000 з
Инв. Н подл. Подпись И ДАТА Взям.иив.И
j гимаоф ииас | С?- Обозначен ие Наименование Количество ил исполнение 1.063.9- Ъ -30ОЦ- приме- чание
18 19 20 21 22 23
Документа дия
АН 1.063.9-2- ПОО0ТУ Технические условия X X X X X
АЗ 1.063.9- г -3000 СБ Сборочный чертеж X X X X X X
Детали
АЗ 1 1.0 63.9- 2 -30 01 “18 Элемент деревянный 1
-19 Элемент деревянный 1
-20 Элемент деревянный 1
-21 Элемент деревянный 1
-22 Элемент деревянный 1
-23 Элемент деревянный 1
АН 2 1.063.9" 2 -3002 Наконечник 2 2 2
-91 Наконечник 2 . 2 2
АН 3 1.063.9- 2 -3002-02 Шайба 8 0 8
'-03' ШАЙБА 8 8 8
Отййдарткые изделия
ч БОЛТ М12*1Ч0 ГОСТ 1190-10 Ч Ч Ч
БОЛТ М16М60 .ГОСТ 119IMG Ч Ч Ч гат.ч^вооигг
5 ГЯЙй М12 ГОСТ 5915-70 Л 4 4
ГйЙКЯ М16 ГОСТ 5915-70 Ч Ч ч
JThct
t
I
фо^мпт АЧ
ej
И И В. И ПОДЛ. {Подпись И ДАТА (ВЗАМ.ИНВ Н
1 *Рязмеры для СПРАВОК
2 Отверстие под болты (поз. 4) сверлить через имеющиеся
отверстия в деревянном элементе (поз.1).
Дилметры отверстий под болты; M12-i3MMj М1б-11мм
Обозначение Марка Размеры, мм Масса, кг
С tr a* 6* 6
1.0 63.9- г -зооо pi -1 2170 26h0 100 90 65 16.8
-01 Р1-2 ziho 2610 16,8
02 Р1-3 2710 2580 16,8
-03 Р2-1 2210 21h0 14,3
-Oh Р2-2 22h0 2110 B.3
-05 Р2-3 2220 2090 14,3
-06 РЗ-1 5110 5600 125 120 85 h8,8
-07 РЗ-2 51h 0 5510 48,3
-08 РЗ-З 5120 5550 4 8.3
-09 Р 4-1 5210 5100 hh,8
-10 РН-2 52h0 5010 44,3
-11 РЧЗ 5220 5050 44,3
-12 С1-1 h610 h5hO 100 90 65 26,3
-13 С1-2 h630 4500 26.3
-14 С1 -з h580 hh50 26,3
-15 G2-1 6890 6120 125 120 85 51,3
-16 С2-2 6810 6100 51,3
-17 С 2-3 684 0 6610 56,8
-18 СЗ-1 3160 3630 100 90 65 21,8
-19 СЗ-2 3130 3600 21,8
-20 сз-з 3690 3560 21,8
-21 Ch-1 6210 6100 125 120 85 52,3
-22 ch-2 6250 6080 52,3
-23 Ch-з 6220 6050 52,3
' 1.063.9-2-3000 СБ
/ 2 1 Элемент связей, Сборочный чертеж Стадия Масса МАСШТАБ
Hawa Котов & Р см.тябл. 1
Гл.коистр Цудечкис
И. контр. Кузьмина
ГИП Котов л Лист (Листов 1
Рук.гр. Рессинй ^еля^~ ГИПРОНИНЯЬХОЗ
СТ.ИИЖ. Кузьмина
Ст.ииж. Архипова
I 17
Ц от в . 011
* РЛЗМОР доя справок
ОБозиАчгмие Р А ЗМ 1 Р М, ММ Объём древесины и’ МАССА, КГ
с CL 0 В
1.063.9- г -3001 26*10 100 90 220 0,026 13,0
-01 2618
-02 2580
-03 21ЦВ 0,021 10,5
-04 2110
-05 2090
-06 5600 125 120 290 0,088 *t«i,0
-07 5570 0,087 1i,5
-08 5550
-OS 5100 0,088
-10 5070 0,179 39,5
-11 5050
-12 Ч5Ч0 100 31 220 0.045 22,5
-13 4500
-й ЧЧ50
-15 6720 125 120 290 0,105 52,5
-16 6700
-П 6670 .52,0
-18 3630 100 90 220 0,036 ЦО
-19 3600
-20 3560
-21 6100 125 120 290 0,095 *17,5
-22 6080
-23 6050
1.063.9-2-3001
Элемент деревянный Стадия МАССА Масштаб
ЙАЧ.АТД Котов z Р CM.TASA -
Гл.кистр Цуд емки с
И-КОИТР. Кузьмина $
ГАП Котов / llltt ГЛмствв 1
Рук.гр. РеьсииА _ ~ сорт 2 ГОП8486-66 bрус ° — сосна, ель <f« 217« ГИПРПНИЕЕДЬХОЪ
It.kiuk Кузьмина
Стииж. Архипова
РИС.1
Ибозиячкиие с, ММ Масса, кг
1063.9- 2, -3002 315 Д89
-01 405 V
Ииь йпадд. [Подпись идятд |Взям.иив.
* Ряамер для справок
1.063.9-2-3002
Ня к онечм ик СТАДИЯ МАССА Масштаб
ИТОН Котов и р СМ.ТЯБЛ.
ГА.КЦСТЦ Дудеккис
А-КОИТР- Кузьмина
Лист (Листов 1
гип Киев г *
Рук.гр. {•йссина _ 6-6*60 Г0С1103-46 гипранисЕльхоъ
Ст.ииж Кузьмина П ПЛАСА - - ВGT3СП5 ГОП535 49
Ст ИИЛ. ЯРХИНОВА
ДУ
РИС 2
70*
ВОН
26
Ри С.З
d И+0-6
Рис.й
ЙЯ±1
60t1
—а с.
* Размеры для справок
ИИВ.Н ПОДЛ. [ЛйДПМСЬ И ДЯТД |ВЗАМ.ИИВ.К
Обозначение Марка Рис А мм Профиль Масса, кг
1.063.9- г -чооо MCI 1 — 0510-72 8СтЗкп2ГПС1535-79 0,87
-01 MG 24 2 37® 0,87
-02 MG2-2' 57®
-03 MG2-3 ЙО®
-Ой МС2-Й 67®
-05 МСЗ 3 — П+Д6 0ПЗКП2ГВП53570 о.<
-06 МСН-1 Й — 15+ М 0,1?
-07 МСЙ2 — 19+1,5
0
Ийч.отд Котов
Гл.коистр цудечкис
Н.КОИТР. Кузьмина
ГИП Котов
Рук. гр. РессмиА
Ст них Кузьмина
Ст.ииж. Аркмпова
1.063.9-2-4000
Изделие соединительное МС1... МСЙ Стадия Масса Масштаб
Р СМ.ТАБЛ Г.5
Лист [Листов 1
МНТОРИЙЯ- СМ.ТАБА. гипронигЕДьхал
Арматурная сталь класса, кг
Сталь полосовая, кг
Круглая ст а л ь, кг
Марка op t р мы AI Я JA Всего 8 Ст 3 tn о В СТ 3 с о 5
ГОСТ 5781’82 ГОСТ 5781’82 ГОСТ 25 9 0 -71 ГОСТ 103-16
012 019 016 018 0 20 022 Итого 01*1 016 018 020 022 025 Итого 016 030 036 0*12 098 Итого t-6 t-8 Via t=12 t*1h t=16 ts20 Итого
фМД 9-600 м 1.1 11,6 17,6 18,7 5,0 3.2 8,2 11,1 20,8 V 2,9 92,0
фМД9-Ш 1,5 1,9 23,2 23,2 25,1 5,3 9.0 Ю,1 15 6 21,5 1,1 50 В 93,0
фМД 9-1200 2.5 25 1 36,4 36,4 38,9 5.5 7.6 13,1 156 1 1*1,9 6,0 30 в 2.2 3,« *162 1
фМД 9-1500 2.5 2,5 36,9 36,4 38,9 5,6 2,6 13,2 156 о 18,6 1,1 30 в 2,2 3,8 50,9
фМД 9-1800 3,1 3,1 *175 0 5.9 10,6 16,5 15,6 O,1 29,4 1.5 2.2 5.6 61,0
фМД 0*2100 3,8 3,8 59,г 59,2 63,0 6.1 10,6 167 15,6 0.1 30,2 3.8 2,2 5,6 62,9
фМД 12-600 1.9 1.» 32,8 32,8 347 5.3 9.8 10,1 15,6 215 0 1.7 5,0 93,8
фМД12~900 3.2 3,2 91,0 М,6 44,8 6.0 7.6 13,6 15,6 18,6 7,6 33 в 2,2 3,8 51.1
фМД 12-1200 9,0 9,0 62,0 62,0 66,0 6,1 V 13.1 15,6 196 70 В 1,6 2,2 5.6 57,6
фМД 12-1500 9,9 9,9 80,9 88,4 85,3 6,3 10,6 16,9 15j6 0,1 30,8 3,0 6.5 5,6 63,0
7 1.063.9-2-0000 PC
Нлч.отд Котов i
Гоонстр цудечкис
Н.контр. Кузьмина Ведомость расхода СТАЛИ стадия Л ИСТ л и став
ГКО Котов i р 1 2
РУК.ГР. РессинА ГИПРОНИСЕ/1ЬХ05
Ст.инж Кузьмина
Ст. и ИЖ Архипова
"
50
марка ФЕРМЫ Иголок БОЛТЫ Г я и к и 111 Я Й БЫ Гвозди Общий расход, кг
ГОИ 8519-12 ГШ 719870 ГО СТ 5915-70 ГОСТ 11371-78 ГОСТ 4028-63
L7HM ИТ1Г0 М12 Итого М12 М14 М16 М18 М20 М22 изо М36 М42 м4в итого 12 16 30 36 42 48 ИТОГО К4 итого
фМД 9*600 1,3 U 1.8 1.2 018 033 > 0,10 0,61 0,10 0,23 0,01 ун 0,08 Д08 12,4
фМД 9-900 1.3 1,3 U V 0.12 0,46 051 1 1,10 0,10 0,23 0,22 0,55 уо Д08 83,2
фМД 9- 1290 >л 1Л 0 1.1 0,12 дзз 0,19 2.5 3,10 0,10 0,23 0,31 0,64 0,18 ДОВ 1Н,8
<рМД 9- 1500 1.1 1Л 1,' 1.1 0,12 0.33 Д19 2,5 3,11 0,10 0,23 8,31 Д64 доо Д08 109,7
фМД 9-1888 1.» U 1.6 !.* 0,12 033 • 0,25 3.8 4.50 уо 023 1 0,55 Д94 0,08 0,08 13Д9
фМД 9~ 2108 1.8 1.8 1,‘ 1.6 8.18 уз 0,31 3.8 4,68 0,10 0,23 Д55 Д88 0,88 Д08 151,0
фМД П-688 п 1 1.3 1.8 1.8 ".И ».« 0.33 1 8.5 V» 010 • 0,23 0,22 Д55 ДО 8 0,08 93,8
фМД 12 900 и 1,4 0 11 0,12 уз 0,19 2.5 3,1 Q '.1* Д23 0,31 0,64 дао 0,88 116,2
фМД 121200 <8 1>8 I.6 1.» Ц12 уз 0.25 «Л 3.JI 0,10 Д23 031 0,64 Д08 0,08 144,6
фМД 121500 1.8 <»а ’Л И Д12 уз yi «1,61 дю Д23 0,55 088 Д08 Д08 114,1
ИИ1 Н ВОДЯ. I ПОДЛ И ЬЬ И ДАТА I ВЗАМИНВ.Я
1.063.9-2-ОООО PC
Тйст
и
Иив. и пвдя |Пидиись и дАТЯ |Взям.инв и |
Номер строки Наименование МАТЕРИАЛА и единицы измерения Код Код и марка изделия
Материала / ЕД изм. сэ 0 «О 0 СП сС £ • в- а 0 СП 1 01 « X 0 0 СМ 1 СИ <=С X •6- 0 0 и> » 0) С X 0 0 со 1 си с=С X 0 ' К «=С X 0 0 со си X 0 0 «эт । см сС X 0 0 ; с4' •9^' 1 см ОС X 0 0 v> о см S X
Количество ня мйркз
1 Gt я л ь t
2 Сталь арматурная ГОМ5181-82
3 Класса HI, кг 0 93 000 116 и Д9 Д5 г.5 3,1 3.8 1.9 3,2 9,0 9,9
4 Класса АЖ, кг 093005 116 11,6 23,2 36,4 36,9 44,4 59,2 32,8 91,0 62,0 80,4
5 Круг ГОСТ 2590-11, кг 0 93200 116 8,2 to,’ 13,1 13,2 16,5 16^7 Ю.1 13,6 13,1 16,9
6 Полоса ГОСИОЗ-16, кг 0 95100 116 42,0 43,8 50,9 50,9 61,0 62,4 43,8 51,1 51,6 63,0
7 Иголок ГОСТ 8509-12, кг 095100 116 1.3 1,3 1.4 t.« 1.« 1.3 . ’.I 1.8 1.8
8 Метизы, кг 120000 116 2,23 2,93 5,22 5,22 1,06 1,16 3,83 522 । 5,52 1,16
9 Всего (общий расход стали),кг 116 12,4 83,2 109,9 109,1 133,9 15\а 93,8 116,2 199,6 119,1
10 Древеси ня
11 Древесина обрезная Г0СТ2ЧЧ5Ч-80
п ГИС! 8486-66 rf 53310 0 113 0,2.44 0328 > Ц390 0,424 0,490 0,530 0,436 0510 э 0,108 0,762
о I.063.9-2-0000PM
Йяч.атд К ВТ в В к
Гл.КОИСГР. Цудечкис
Н.К0И1Р. Кузьмина ^*ч -it., В ЕДом0ыь рясходя МАТЕРИАЛОВ ИА феРМУ СТАДИЯ Лист Листов
ГИЙ к огив г‘ Р .• С
РУК.ГЕ РессйиА ГИПРОНИЙ»
И ИЖ. Епаишиикою
Ст.ииж. Архипова
