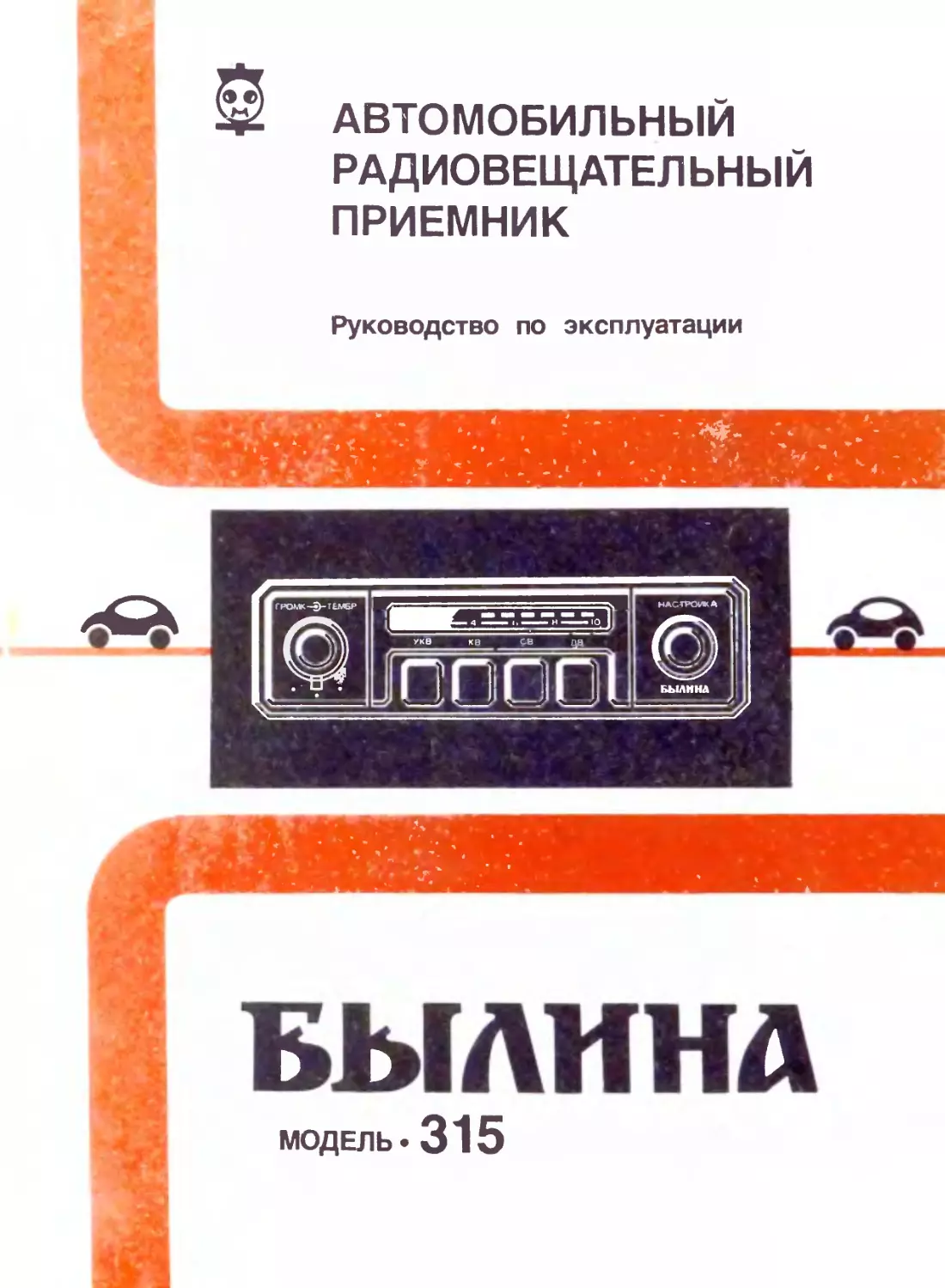

АВТОМОБИЛЬНЫЙ
РАДИОВЕЩАТЕЛЬНЫЙ
ПРИЕМНИК
Руководство по эксплуатации
БЬГЛМНД
МОДЕЛЬ • 315
1Й
1. ОБЩИЕ УКАЗАНИЯ
При покупке требуйте проверки работосп собности при-
емника. Проверьте наличие гарантийного и отрывных талонов
в руководстве по эксплуатации и постановку на них даты
продажи и штампа магазина.
Помните, что при утере гарантийного талона, Вы лиш -
етесь права на гарантийный ремонт.
Проверьте комплектность приемника и сохранность
пломб на нем.
Перед включением приемника внимательно ознакомь-
тесь с настоящим руководством, с назнач нием и располо-
жением элементов управления.
При включении приемника строго соблюдайте поляр-
ность питающего напряжения.
В сеть переменного тока и в сеть автомобиля с зазем-
ленным плюсом приемник включать НЕЛЬЗЯ!
Рабочие значения температуры воздуха при эксплуата-
ции установлены от 50 до минус 20°С.
При содержании автомобиля в зимнее время на откры-
том воздухе или в неотапливаемом гараже, для увеличения
срока службы, приемник рекомендуется снять и хранить его
в теплом помещении.
2. КОМПЛЕКТ ПОСТАВКИ
2. 1. Приемники, в зависимости от комплектности, уме-
ют следующие виды поставок:
«Былина-315-05»—для автомобиля ВАЗ-2105;
«Былина-315-06»—для автомобилей ВАЗ-2103 и ВАЗ-2106;
«Былина-315-07»—для автомобиля ВАЗ-2107,
«Былина-315-08»—для автомобиля ВАЗ-2108;
«Былина-315-21» для автомобиля ВАЗ-2121;
«Былина-315-40»—для автомобиля АЗЛК-2140 «Люкс»;
«Былина-315-41»—для автомобиля АЗЛК-2141;
«Былина-315-11»—для автомобиля ЗАЗ-1102;
«Былина-315-68» для автомобиля ЗАЗ-968М.
2. 2. В комплект поставки приемника «Былина-315»
должны входить-
1) приемник «Былина-315» —1 шт.
2) громкоговоритель для автомобилей ВАЗ-2107,
ВАЗ-2108, АЗЛК-2141, ЗАЗ-1102 (голов-
ка 5ГД Ш-5-8) —2 шт.
для автомобилей ВАЗ-2105, BA3-21Q3, ВАЗ-2106,
ВАЗ-2121, АЗЛК-2140 «Люкс», ЗАЗ-968М
(головка 5ГДШ-5-4) —1 шт.
3) запасные вставки плавкие ВПБ6-10 на 2А —3 шт.
4) руководство по эксплуатации —1 шт.
5) упаковочная картонная тара —1 шт.
6) элементы крепления и подключения—
для автомобилей ВАЗ-2107, ВАЗ-2108, ЗАЗ-1102
провод соединительный —1 шт.
для автомобиля АЗЛК-2141 провод соединительный —1 шт.
винты М4 10, М5Х10 —по 1 шт.
для автомобиля АЗЛК-2140 каб ль антенный «Люкс» —1 шт.
для автомобилей ВАЗ-2103, ВАЗ-2106, ВАЗ-2121
кронштейн, винт М5Х10, шайба 5, шайба пружинная 5 —по 1 шт.
для автомобиля ЗАЗ-968М.
кожух, угольник крепления громкоговорителя,
угольник крепления приемника, винт М5Х10,
шайба 5, шайба пружинная 5 —по I шт.
винт самонарезающий М4Х10 —7 шт.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот (волн), не уже:
ДВ, кГц (м)—148,5—283,5 (2020,2—1058,2)
СВ, кГц (м)—526,5—1606,5 (569,8—186,7)
КВ, МГц (м)—9,5—9,8 (31,6—30,6)
УКВ, МГц (м)—65,8—74,0 (4,56—4,06).
Реальная чувствительность:
в диапазоне ДВ не хуже—190 мкВ;
в диапазоне СВ не хуже— 55 мкВ;
в диапазоне КВ не хуже— 55 мкВ;
в диапазоне УКВ не хуже—4 мкВ.
Максимальная выходная мощность
при Rh. = (4,0±0,2) Ом не менее 5 Вт.
Питание приемника осуществляется от сети автомобиля
напряжением 14,4В (допустимые колебания напряжения
от 10,8 В до 15,6 В) с заземленным минусом.
Габаритные размеры приемника (без ручек управле-
ния) 152Х 180x52 мм.
Масса комплекта приемника с двумя громкоговорителя-
ми в упаковке не должна превышать (3,400 ±0,015) кг.
Масса комплекта приемника с одним громкоговорителем
в упаковке не должна превышать (2,900±0,015) кг.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Не допускается применять в приемнике вставки плавкие
самодельные и отличающие от указанных в разделе «Комп-
лект поставки».
5. КРАТКОЕ ОПИСАНИЕ ИЗДЕЛИЯ
Приемник радиовещательный автомобильный соответст-
вует ГОСТ 17692-80 и 1.100.035 ТУ. Радиоприемники «Были-
на-315» 3-й группы сложности предназначены для установки
в салон автомобилей ВАЗ, АЗЛК и ЗАЗ и обеспечивают
прием радиовещательных станций в диапазонах длинных,,
средних, коротких и ультракоротких волн.
Радиоприемник имеет четыре диапазона волн, специаль-
ный помехоподавляющий фильтр, предохраняющий схему
приемника от проникновения помех, создаваемых системой
электрооборудования автомобиля, автоматическую под-
стройку частоты в диапазоне УКВ и автоматическую регули-
ровку усиления в диапазонах ДВ, СВ и КВ.
Приемник работает с автомобильной штыревой антенной.
Корпус приемника соединен с шасси автомобиля.
Расположение и назначение элементов управления при-
емника показаны на рис. 1.
Конструкции громкоговорителей в зависимости от мо-
дели автомобиля показаны на рис. 2.
Рис. 1
Общий вид приемника «Былина 315>.
1 рычаг регулятора тембра; 2—ручка выключателя
питания и регулятора громкости; 3, 4, 5, 6—кнопки пе-
реключения диапазонов (3-УКВ, 4-КВ, 5-СВ, 6-ДВ);
7—ручка настройки приемника; 8—провод питания
с держателем вставки плавкой; 9—выносное антенное
гнездо; 10—провод* для подключения громкоговорите-
лей; 11—провод соединительный (для автомобилей
ВАЗ-2107 ВАЗ-2108, АЗЛК-2141, ЗАЗ-1102); 12—ка-
бель антенный для автомобиля АЗЛК-2140.
6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
С ПРИЕМНИКОМ
6. 1. Порядок установки приемника.
Установка и крепление приемника в панель автомоби-
лей «ВАЗ» показаны на рис. 4, 5, 8, «АЗЛК»—на рис. 4, 6
и «ЗАЗ»—на рис. 5, 7.
Перед установкой приемника в панели автомобилей сог-
ласно рис. 4, 5, 7, 8 необходимо снять обе ручки (1), рычаг
тембра (2), отвернуть две декоративные гайки (3), снять
накладку (4). Подсоединить провода громкоговорителей, пи-
тания, кабель антенный, провод соединительный, в автомо-
биле «ВАЗ-2108» провод соединительный уложить вдоль ле-
вой стенки кузова автомобиля, предварительно развернув
бухту.
Рис. 2.
Общий вид громкоговорителей, входящих в комплект
приемника «Былина-315».
1—громкоговоритель для автомобилей ВАЗ-2107, ВАЗ-2108.
ЗАЗ-1102; 2—громкоговоритель для автомобиля АЗЛК-2141;
3—громкоговоритель для автомобиля АЗЛК-2140 «Люкс»; 4—гром-
коговоритель для автомобилей ВАЗ-2105, ВАЗ-2106,
ВАЗ-2121, ЗАЗ-968М.
Рис. 3.
Доделка панели крепления радиоприемника в автомобилях ВАЗ-2106;
ВАЗ-2121. (Имеющийся размер окна в панели автомобиля 181x52,5 мм).
Рис. 4.
Установка и крепление приемника в панели автомобиля
ВАЗ-2105, ВАЗ-2107, АЗЛК-2140 «Люкс».
1—ручки; 2—рычаг; 3—гайки; 4—накладка; 5—панель автомобиля;
6—приемник; 7—шайбы; 8—угольник крепления приемника в автомобиле.
Рис. 5.
Установка и крепление приемника в панелях автомобилей
ВАЗ-2108, ЗАЗ-1102.
1—ручки; 2—рычаг; 3—гайки; 4—накладка; 5—панель автомобиля;
6—верхний угольник-упор; 7—нижний угольник-упор; 8—план-
ка-фиксатор; 9—винты.
Рис. 6.
Установка и крепление радиоприемника
в автомобиле АЗЛК-2141.
1—кожух радиоприемника; 2—радиоприем,
ник; 3—верхний упор; 4—нижний упор;
5—винт М4Х10; 6—винт М5Х10.
00
Рис. 7.
Установка и крепление приемника «Былина-315» в панели
автомобиля «ЗАЗ-968».
1—ручки; 2—рычаг; 3—гайки; 4—накладка; 5—громкоговоритель; 6—уголь-
ник крепления громкоговорителя; 7—отверстия для крепления приемника;
8—отверстия для крепления громкоговорителя; 9—винты крепления само-
нарезающие; 10—панель автомобиля; 11—передняя стенка кузова автомо-
биля; 12—приемник; 13—угольник крепления приемника к кузову автомо-
биля; 14—винт и шайбы крепления угольника к приемнику; 15—кожух
крепления приемника к панели автомобиля.
Рис. 8.
Установка и крепление приемника в панелях автомобилей
ВАЗ-2106, ВАЗ-2121.
1—ручки; 2—рычаг; 3—гайки; 4—накладка; 5—панель автомобиля;
6—верхний угольник-упор; 7—нижний угольник-упор; 8—планка-фиксатор;
9 винты; 10—угольник крепления приемника к панели автомобиля;
И—винт и шайбы крепления угольника к приемнику.
Для автомобилей «ВАЗ-2105», «ВАЗ-2107» и «АЗЛК-2140
Люкс» (рис. 4) приемник (6) установить в панель (5) так,
чтобы наружу из панели выдвинулись лицевая часть прием-
ника, оси органов управления, кнопки включения диапазо-
нов, предварительно шайбы (7) изъять.
Для автомобилей «ВАЗ-2108» и «ЗАЗ-1102» (рис. 5)
приемник вставить через окно в панель автомобиля (5), до
угольников-упоров (6, 7). Ослабить винты (9), вращая про-
тив часовой стрелки на 1-2 оборота. Легким нажатием на
головки винтов (9) сверху вниз опустить планки-фиксато-
ры (8) до упора. Застопорить планки-фиксаторы (8) в ниж-
нем положении, завернув винты (9) по часовой стрелке до
упора. Далее установить последовательно накладку (4),
гайки (3), рычаг (2) и ручки (1).
Перед установкой приемника в автомобилях «ВАЗ-2106»
и «ВАЗ-2121» необходимо доделать панель автомобиля, рас-
пилив окно согласно рис. 3. Далее установку приемника в
автомобилях «ВАЗ-2106» и «ВАЗ-2121» производить анало-
гично установки на «ВАЗ-2108» и «ЗАЗ-1102» согласно рис. 8.
После установки приемников и креплении их на перед-
ней стенке панели автомобиля заднее крепление приемника
осуществлять крепежными деталями по рис. 4 и 8.
При установке и креплении приемника в автомоби-
ле «АЗЛК-2141» (рис. 6) необходимо сначала вставить при-
емник (2) через окно в кожухе (1) до угольников-упо-
ров (3, 4) и закрепить его к кожуху винтами (5, 6) затем
кожух с установленным в нем приемником крепить к панели
автомобиля с помощью четырех винтов.
Перед установкой приемника в автомобиле «ЗАЗ-968М»
по рис. 7 необходимо сначала на приемник (12) надеть ко-
жух (15) и поставить накладку (4), гайки (3), рычаг (2) и
ручки (1). Угольник (13) закрепить на задней стенке прием-
ника (12) винтом (14). Затем необходимо наметить и про-
сверлить по месту точки крепления приемника (7),Q 3,5мм.
Закрепить его винтами (9) к панели автомобиля (10).
6. 2. Установка и крепление громкоговорителей
в автомобилях
В автомобилях «ВАЗ-2105», «АЗЛК-2140 Люкс» громко-
говоритель крепить под верхней полкой приборной панели в
предусмотренном месте.
В автомобилях «ВАЗ-2107» и «АЗЛК-2141» громкогово-
рители крепить под передней частью приборной панели в
предусмотренном месте.
В автомобиле «ВАЗ-2108» громкоговорители крепить на
задней полке в предусмотренном месте.
В автомобиле «ЗАЗ-1102» громкоговорители крепить в
боковых стенках автомобиля в предусмотренном месте.
В автомобилях «ВАЗ-2106», «ВАЗ-2121» громкоговори-
тель крепить ниже приемника изнутри панели с помощью
прилагаемого кронштейна. Другим концом кронштейн кре-
пить к задней части приемника.
В автомобиле «ЗАЗ-968М» громкоговоритель крепить
согласно рис. 7 винтами (9) к панели автомобиля (10),пред-
варительно наметив и просверлив по месту точки крепления
громкоговорителя (8) Q 3,5 мм.
6. 3. Включение и настройка
Включение приемника производится путем поворота
ручки регулятора громкости (см. рис. 1) по часовой стрелке
до щелчка. Нажмите кнопку желаемого диапазона. Наст-
ройтесь на слух на одну из работающих станций. Точную
настройку на станцию Вы можете получить по максимальной
громкости звучания с наименьшими шумами.
После настройки на станцию установите желаемую
громкость звучания поворотом ручки регулятора громкости и
желаемый тембр звучания ручкой регулятора тембра.
На УКВ диапазоне уверенный высококачественный ра-
диоприем (без помех и замираний звука) обеспечивается
только в зоне прямой видимости передающей антенны.
В зависимости от высоты мачты антенны радиус зоны
уверенного приема может колебаться от 40 до 100 км.
Выключение приемника производится путем поворота
ручки регулятора громкости против часовой стрелки до
щелчка.
Если прослушивается повышенный уровень треска при
работающем двигателе и при включенной антенне, рекомен-
дуется обращаться на станцию техобслуживания для провер-
ки исправности системы электрооборудования автомобиля.
Чтобы убедиться в исправности приемника, необходимо от-
ключить антенну от приемника, при этом треск должен от-
сутствовать.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ
Содержите Ваш приемник в чистоте.
Оберегайте приемник от ударов и сырости.
Все переключения органов управления производите чет-
ко, придерживая ручку переключения до включения нужного
режима, но не задерживая ее в промежуточных положениях.
8. гарантийные обязательства
Автомобильный приемник «Былина-315» соответствует утвержден-
ному образцу. Изготовитель гарантирует соответствие изделия требова-
ниям технических условий 1.100.035 ТУ при соблюдении владельцем пра-
вил эксплуатации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации автомобильного радиовещательного
приемника «Былина-315» 18 месяцев со дня продажи приемника или ав-
томобиля с приемником через розничную торговую сеть.
При отсутствии даты продажи и п тампа магазина в гарант'и м и
о рывных талонах, гарантийный срок исчисляется со дня выпуска изделия
предприятием-изготовителем.
В течение гарантийного срока эксплуатации владелец имеет право, в
случае нарушения работоспособности приемника, на бесплатный ремонт по
предъявлению гарантийного талона. При этом за первый ремонт вырезают
отрывной талон, соответствующий выполненной работе, Последующие в те-
чение гарантийного срока ремонты выполняются также бесплатно и запи-
сывают дайные о виде ремонта в учетно-техническую карточку, которая
находите# В ремонтном предприятии и на оборотной стороне гарантийного
талона.
Ремонт изделия производится ремонтным предприятием, обслуживаю-
щим район, в котором проживает владелец.
Информацию о ремонтных предприятиях, производящих гарантийный
ремонт, можно полнить в ближайшем магазине радиотоваров.
Без предъявления гарантийного и отрывных талонов, и при нарушении
сохранности пломб на приемнике и конструкции внешнего вида и присо-
единительных проводов, претензии к качеству работы не принимаются и
гарантийный ремонт не производится. В течение гарантийного срока эксп-
луатации, установленного на приемник, ремонт производится за счет вла-
дельца в случае, если он эксплуатирует его не в соответствии с настоящим
руководством по эксплуатации или не выполняет рекомендаций ремонт-
ного предприятия, направленных на обеспечение нормальной работы
изделия.
Обмен неисправных приемников осуществляется через торговую сеть
по предъявлении справки ремонтного предприятия и гарантийного талона
в соответствии с действующими правилами обмена промышленных товаров,
купленных в розничной торговой сети государственной и кооперативной
торговли. Завод-изготовитель оставляет за собой право проведения техни-
ческого анализа отказов возвращенных приемников.
Содержание драгоценных материалов:
золото—0,07435268 г, серебро—1 24114331 г.
Действителен по заполнении
МУРОМСКИЙ РАДИОЗАВОД
ЦЕНА
Прейскурант №
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие-изготовитель
Автомобильный радиоприемник «Былина-315
Дата выпуска . fe.6 ,Ш 1938! .
Представитель ОТК предприятия-изготовителя^ .
(шЫнг<)ТК)
Выпускается под контролем Государственной приемки.
Адрес для предъявления претензий к качеству работы при-
емника: 602200, г. Муром Владимирской обл., Муромский
радиозавод
Заполняет торговое предприятие
Дата продажи............................................
(число, месяц, год)
Продавец...............................................
(подпись или штамп)
Штамп магазина
Поставлен на гарантийное обслуживание...................
(наименование ремонтного предприятия) (число, месяц, год)
Гарантийный номер..................................
я о 2 <и Действителен по заполнении МУРОМСКИЙ РАДИОЗАВОД
Корешок отрывного талона на гарантийный р в течение первого года гарантии линия отреза отрывной талон на гарантийный ремонт В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ Заполняет предприятие-изготовитель Автомобильный радиоприемник Былина-315» № 0 Дата выпуска . . . L g. . Представитель ОТК предприятия-изготовителя1. 1^9 • ’ Адрес для возврата талона на предприятие-изготовиНвяв: 602200, г. Муром Владимирской обл., Муромский радиозавод Заполняет торговое предприятие Дата продажи (число, месяц, год) Продавец ... . (подпись или штамп) Штамп магазина линия отрева
ремонт Действителен по заполнении МУРОМСКИЙ РАДИОЗАВОД
отрывного талона на гарантийный в течение второго года гарантии линия отреза отрывной талон на гарантийный ремонт В ТЕЧЕНИЕ ВТОРОГО ГОДА ГАРАНТИИ Заполняет предприятие-изготовитель --t.z'z’O 1 Автомобильный радиоприемник <Былина-315> № Дата выпуска . . 6 ,0К Т ' 538JJ] . ‘ Представитель ОТК предприятия-изготовителя ( . . . Адрес для возврата талона на предприятие-изготомаейЬ: 602200, г Муром Владимирской обл., Муромский радиозавод Заполняет торговое предприятие Дата продажи
Корешок (число, месяц, год) Продавец ... (подпись или штамп) Штамп магазина
Ai
42
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ПРИЕМНИКА БЫ/1ИНА~315
Цепь Конт
Корпус 4
Антенна $149
Входная цепь ь
Входная цепь SH/3
Входная цепь St <15
Корпцс 7
УВЧ 13
УВЧ <4
Г тер ди St 4/о
УВЧ til4
Нахал индикатор 24
Корпис 3
Индикация 17
Индикация УКВ SI 415
Индикация КВ М2Ц
Индикация СВ Si 2/5
Индикация ДВ St ИБ
Индикаиия St 4/1
Индикация 33
ВходУНЧ IS
Вь ход детектора 15
Тенбр 22
7ен5р 23
Корпус 2)
Выход УНЧ 21
Корпис 20
Вход УКВ Sf-4/11
Корпис 2
Вход ПЧ ЧМ r
Корпис 9
Питание ЧМ*5В to
Настройка if
Питание414М 2£
Кор и 29,30
"a
iL
i.
s
g
а
'f
3
JL
£.
6
Це b Конт __L/
Вл д УKB !
К P uc г Ly
Вь ход 4 H 3 L/
Корпц 4 ‘t /
Питание+SB f ..f /
Настрайха 6
(НАПРЯЖЕНИЕ ПИТАНИЯ 14,4В)
Puct
Остальное-сн рис I
Обозначение НаиненаВанце Слепа подключ
XrttOO 035 .Вылинй-315 07 PucZ
01 ,Вылцно-315 OS
-02 Лилина 315 41
OS Выхина 315 05 РисЗ
04 Лыхина 315-05 *
-05 Выхина 51521"
-OS .БыЛино-315-40' РисЗ. Рцс 4
07 „былина, В1511' Рис 2
-Ot ,Былина-315 59 РисЗ
-09 .5ылцна-315Е-11“ Рис г
SKi
3
1
СХЕМА ЭЛЕКТРИЧЕСКАЯ V
=С1
0,01 ПК
<М/«
зьо
ТУ
мв
VI
^'КТЗЗЗЛП
SH3 -1-
012— ^1-2
CI3
33
cii
•5h2 ~пго0
% ПРИНЦИПИАЛЬНАЯ ПЛАТЫ ВЧ~УНЧ
016
33
028
ыоо
КТ26
17
_СЗ
~270
HZCfy _,С17
2С«2 ’ ~Ц/5
sn
C21
~Г/500
TUlf ifhlF^L^3
7Ti ~sT-z Ло,отк
5UB
Ц8В £8В
-т4 из иГ"
S3» |г?8 ±1С7
11
----та
,10 | дч
D1
К157ХП2
т
о-
1Ы)К
С4
№0
2ПЫ5Ц
V2
--------
«5226 +
= ед =
1СС0
R6
RS
Вид на Глок
,S лчГV1I
_С5
яио
П
У гм
ст
2МКК256
КТ315Б
2ПКк25В
_________-фоопмшв
V7 1
КТ315Б _ Д/
^\rSaa 1
( T3W
гг
Ям
ЛО
1?Ш2ч
51-1
8
1
№NR10
КТ\
КТ339ЙП
I Л<5
9>п ПВ-,31 —
023
Пикросхепы
^LJII III.
К157ХП2
У1 I I 11 I I I
Исток
КЛЗО7Й
Транзисторы
Корпус КЭБ
КТ339ЙМ
W
DDD
9КБ
КТ361Б, КТ315Б
КПЧХЯЮ
Резисторы
0,125 Вт
0,25Вт
S»
КТ817Я
W
3 КБ
Ш17Й
w
Б КЗ
КТ829Г
W
ЗК6
КТ837К
24
08в
КТЗЗЗДП
R31
L6
5tiMSB
№
4s .31
----H3Z
• зз
ffe
0022НК
0JB
ТЗВ
4,78
(ЗВ
'ey
Ш I1QV1
№ КД522Б
—I» CH I
+H1C3L__,
КТП
235
2j:47
СТбМ
16
Jrtf ]♦
~ijoiw 52"
-6V
‘-к I
ЗУ
t»fl —
1,ЧВ С16
tfioa
гТз
4
ю
J2
K174XA1Q
КТ315Б
К24
22К
т
УзГ/-
8
032
ООП
'ПК
(М
I IMKxftOB
§ЙЛ27
<2Я
I50K I
7В I
V17
ГС7\
Ш KfirS
ту**
УК
КГ023Г
I с*9 <
2000ПК* СО
КТЗЕ1Б
>№
19
22
-.23
"рз^тл^
528
29
ЗВ
Резисторы. R9, Ш-типо спз-385, кя-тилаплт,
Остадьные-типа ВС
Конденсаторы сг С17-типа КТЧ-23,03,06 014,
C18-C21,029,051-типа К22-5,
04,С13,С15, L 1ь,С28 С35,042-типа КД-1,
07, СЮ, СИ,022,024 031,034,039,041,044,045,049-
типаК50-1б, 037,С54-типаК50-35
Остальные-типа К10-7В
4 . Напряжения изнерены относительно ,
пинуса источника питания ВолЫппет- $ *s
рот с Внутренние! сопротивлением
не те нее 10 кОм
5 Для напряжении, указанных дробью, В числителе-
деличина напряжения, измеренная приВиюченнопАП
тракте 6 знаненателе-при Включенном ЧП тракте.
6*Поддирают при регулировании
Примечание. Допустима замена микросхемыК174ХЯ1В
на микросхему А283ДпраизбодстВаТДН
1 Клок переключателей диапазонов51-1 Sri показа
S положении ДБ
51-1-Включение длинных Волн (ДВ)
S1-1- Включение средних волн (св).
5ГЗ-Включение коротких Волн (Кв).
51-4-Включение ультракоротких болн&кв],
2 KTi,KT2r контрольные точка.
i Величины напряжении гюгит отличаться
от указанных noting
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ПЛАТЫ УКВ
f 3,3
f* КВС111А Т1
l_I V/
Ct KBC111A L2
К17ЧПС1
05
КТ3127А
6
32
Пикросхета
/»1 I I I 1 f 1
СП
’ О, 068нк
CI6K1
~337?
82±6,8
36В,
Vf
KSCmA
t Величины напряжении no гут отличаться
от указанных на +20'/..
2. Напряжения изперены относительно тонуса
источника питания 8олЬттетрот с Внутренние!
сопротиКлениеп не пенсе ЮкОп.
СЗ
млк ш
Б
К
тпа
Транзисторы
JC3
T/flO
К7311БА КТ3127А
Резисторы типа ВС
0,125 Вт
Конденсаторы:
С2, с6-типа КТ4-23;
СЗ,С^С8,С9,С11,СЦ017
cis-типа КЮ-1В;
01,05,010,012,013,015,
С16-типа КА,
Электромонтажный чертеж печатной, платы УКВ
”200т1
Электромонтажный чертеж печатной платы ВЧ-УНЧ
(напряжение питания 1Ч,ЧВ)
ПроВод
гротгог
ш
K35
CW
5S
СЧ7
UUfi
5М
tU
№
+ C3I
i^KS
[^sS
& 'ffi
7-3
-июпкшн
hOnkBfC
Набеоныни прободана соединены следующие
точки- 2 бы бод 71-72. контакт Sf-ff-
f контакт Si-Ч-Ч контакт Si-(;
Чконтакт Si-Ч-зенля-
3 контакт 51 -3-5 бы бод пикросхеныПЯр
точка 18- точка 7Я
23
32
АВТОМОБИЛЬНЫЙ
РАДИОВЕЩАТЕЛЬНЫЙ
ПРИЕМНИК
БЫЛИНА
