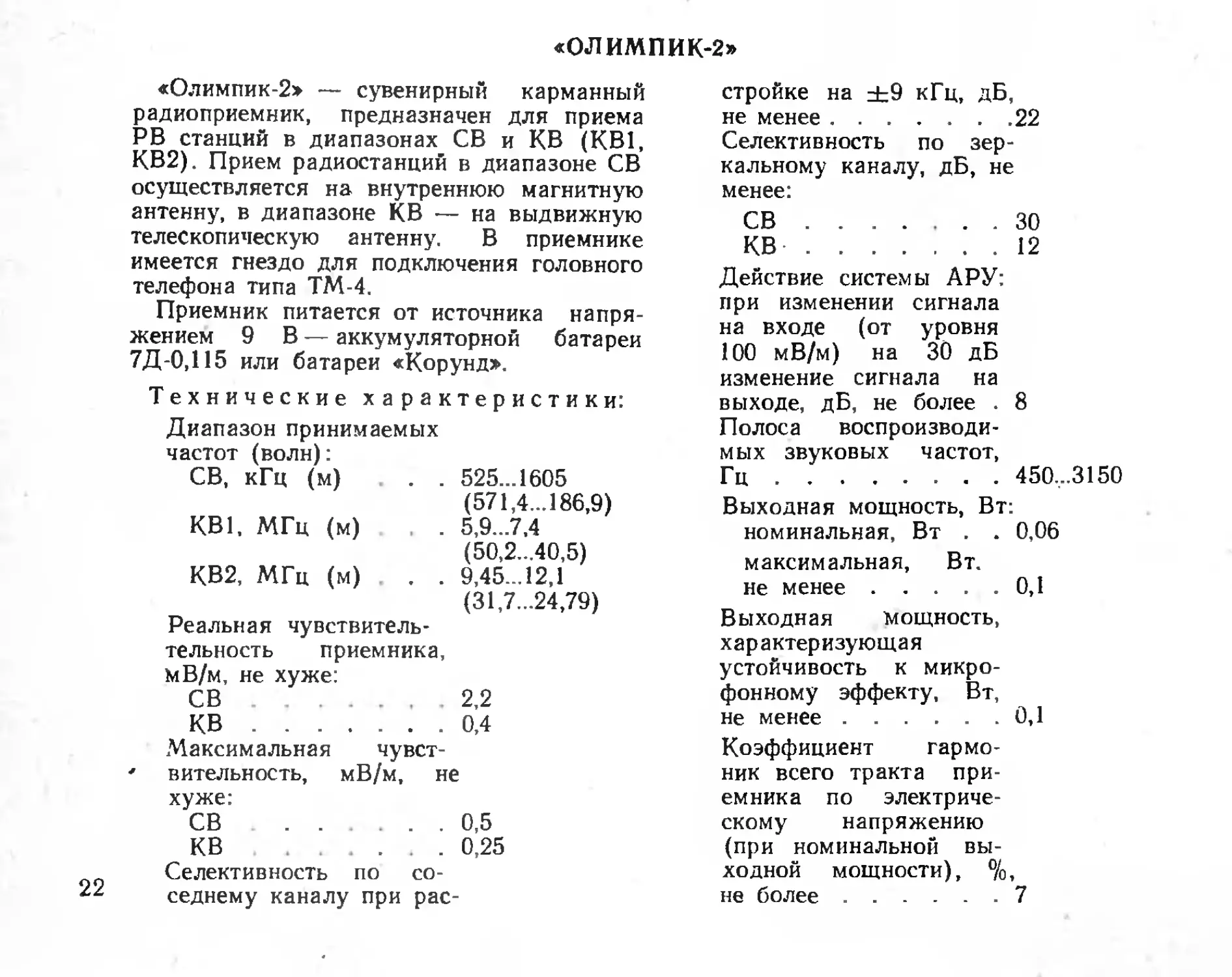

«ОЛИМПИК-2»
«Олимпик-2» — сувенирный карманный
радиоприемник, предназначен для приема
РВ станций в диапазонах СВ и КВ (КВ1,
КВ2). Прием радиостанций в диапазоне СВ
осуществляется на внутреннюю магнитную
антенну, в диапазоне КВ — на выдвижную
телескопическую антенну. В приемнике
имеется гнездо для подключения головного
телефона типа ТМ-4.
Приемник питается от источника напря-
жением 9 В — аккумуляторной батареи
7Д-0.115 или батареи «Корунд».
Технические характеристики
Диапазон принимаемых
частот (волн):
СВ, кГц (м) . . 525...1605
(571,4. .186,9)
КВ1, МГц (м) . 5,9...7,4
(50,2—40,5)
КВ2 МГц (м) . . 9,45. .12,1
(31,7...24,79)
Реальная чувствитель-
тельность приемника,
мВ/м, не хуже:
СВ 2,2
КВ...................0,4
Максимальная чувст-
вительность, мВ/м, не
хуже-
СВ . . 0,5
КВ . . 0,25
Селективность по со-
седнему каналу при рас-
стройке на ±9 кГц, дБ,
не менее..............22
Селективность по зер-
кальному каналу, дБ, не
менее:
СВ.................30
КВ.................12
Действие системы АРУ:
при изменении сигнала
на входе (от уровня
100 мВ/м) на 30 дБ
изменение сигнала на
выходе, дБ, не более 8
Полоса воспроизводи-
мых звуковых частот,
Гц................... 450,..3150
Выходная мощность, Вт:
номинальная, Вт . . 0.06
максимальная, Вт.
не менее...........0,1
Выходная мощность,
характеризующая
устойчивость к микро-
фонному эффекту, Вт,
не менее.............0,1
Коэффициент гармо-
ник всего тракта при-
емника по электриче
скому напряжению
(при номинальной вы-
ходной мощности), %,
не более.............7
Потребление тока от ис-
точника, мА
ток покоя, не более 19
ток при выходной
мощности, равный
0,4Рном. не более 25
Приемник сохраняет
работоспособность при
понижении напряже-
ния источника питания
до , . 5,4 В
Средняя продолжи-
тельность работы при
питании от батареи
«Корунд» в прерыви-
стом режиме эксплуа-
тации при средней
громкости, ч, не менее 50
Габаритные размеры,
мм . . . 145X75X26
Масса (с источником
питания), г . - 300
Принципиальная схема. Радиоприемник
«Олимпик-2» выполнен на одной микро-
схеме, четырех транзисторах и трех полу-
проводниковых диодах (рис 1.11).
Входные цепи приемника одноконтурные.
При работе приемника в диапазоне СВ ин-
дуктивность входного контура образует ка-
тушка WA2 (обмотка 1, 2), которая вместе
с катушкой связи (обмотка 3, 4) распола-
гается на ферритовом стержне магнитной
антенны. Через эту катушку связи входной
СВ контур индуктивно связан с входом
УРЧ (выводы 1 и 2 микросхемы DA1).
В диапазонах КВ индуктивности входных
контуров составляют катушки L1 (выводы
1—3) и L2 (выводы 1—3), которые индук-
тивно связаны с входом УРЧ и комбиниро-
ванной связью через конденсатор С35 с те-
лескопической антенной.
В зависимости от положения переключа-
телей диапазонов S2 (СВ, КВ) и Si (КВ1,
КВ2) напряжение сигнала со входных кон-
туров СВ (WA2 С9С17.1), КВ1 (£/ Cl С7
С17.1) и КВ2 (L2 С2 С8 С17.1) через соот-
ветствующие катушки связи WA2 (выводы
5—4), L1 (выводы 4—5), L2 (выводы 4—5)
поступает на вход микросхемы DA1, выпол-
няющей функции гетеродина, балансного
преобразователя частоты, УПЧ со стабили-
затором и цепью АРУ. Одновременно к вы-
воду 6 микросхемы подключаются гетеро-
динные контуры соответствующих диапазо
нов: СВ — L4 С15 С14 С17.2, КВ1 — L3
С13 С5 С 17.2, КВ2 — L3 С4 С6 СЮ С17.2.
Один из дифференциальных входов гетеро
дина (вывод 4) заземлен по переменному
току. Уровень напряжения гетеродина
(70... 120 мВ) контролируется на выводе
5 микросхемы. (Структурная схема микро-
схемы К174ХА2 приведена в приложении 1).
Нагрузкой смесителя служит контур
L5 С16, подключенный к выводам 15 и 16
и настроенный на частоту 465 кГц. Контур
индуктивно связан с пьезокерамическим
фильтром 71, обеспечивающим селектив-
ность тракта по соседнему каналу. Сигнал
промежуточной частоты поступает на вход
УПЧ (вывод 12 микросхемы); второй вход
(вывод 11) заземлен по переменному току.
Выходной сигнал УПЧ снимается с вывода
7 микросхемы, выделяется на резонансном
контуре L6 С24 и детектируется диодом
VD1 Каскады УПЧ охвачены системой
АРУ. Сигнал АРУ поступает на микросхе-
му (вывод 9) через фильтр R6, R5, С21.
С выхода детектора сигнал звуковой часто-
ты через фильтр С23, С22, R7 поступает на
вход УЗЧ.
Усилитель звуковой частоты трехкаскад
ный, выполнен на четырех транзисторах.
Продетектированный звуковой сигнал че-
рез разделительный конденсатор С27 пода-
ется на базу транзистора VT1 первого кас-
када УЗЧ, выполненного по схеме ОЭ. Кас-
кад охвачен последовательной ООС по на-
пряжению. Глубина обратной связи опреде
ляется соотношением сопротивлений резис-
торов R14 и R16. Кроме того, первый кас-
кад охвачен частотно-зависимой обратной
связью (цепь С32, R16), которая позволяет
улучшить частотную характеристику усили-
теля. Напряжение смещения на базе тран-
зистора VT1 задается резисторами R11—
R14. Второй каскад УЗЧ собран на транзи-
сторе VT2 по схеме ОЭ. Связь второго кас-
када с предыдущим непосредственная. Вы-
ходной каскад УЗЧ двухтактный, выполнен
по бестрансформаторной схеме на транзи-
сторах VT3, VT4.
Режимы работы микросхемы и транзисто-
ров по постоянному току приведены в
табл. 1.11, 1.12.
Конструкция. Корпус приемника состоит
нз пластмассовых основания и крышки. На
крышке приемника размещены органы уп-
равления и индикации. В корпусе находят-
ся плата, телескопическая антенна, громко-
говоритель. Плата является конструктивной
базой приемника. На ней размешены: маг-
нитная антенна, регулятор громкости, сов-
мещенный с выключателем питания, пере-
ключатели диапазонов, телефонное гнездо,
верньерно-шкальное устройство. Встроен-
ная телескопическая антенна и громкогово-
ритель закреплены защелками на внутрен-
ней поверхности крышки приемника.
Плата фиксируется в основании с помо-
щью выступов и закрепляется посредством
резиновой втулки и винта при сборке крыш-
ки с основанием. Дополнительно крышка
с основанием фиксируется с помощью за-
щелок.
На задней стенке корпуса расположена
задвижка отсека питания, которая удержи-
вается двумя направляющими и защелкой.
Фрикционный верньерный механизм обес-
печивает настройку приемника в двух режи-
мах — ускоренном и плавном. На кинема-
тической схеме показана работа верньер
ного механизма в режиме плавной настрой-
ки (рис. 1.12, а), при этом коэффициент за-
медления передачи 1 : 10. В режиме уско-
ренной настройки (рис. 1.12,6) вращатель-
ное движение передается непосредственно
WAI j €55
7,5
9,^512,!МГи100
кв"
св"
1 £
WA2 I El3 jJZJXSZftij
x-l j ** '—
ПА1 XAS
xmxAZ Д.
C22 J
~20мкВ
IxAl +!,BB
\XA2 f/,BB
>-17* '
ТЦВЗЗнк
%XA3 fl,BB
~150mB
ЪХАЬ <-I^B
f7,BB
-ЗВОнВ
*B.tB
в
-О
2
-О
3
-о
о
0,01'нк
8
R15
6,Вк
КТ2ВЯБ
, V7Z
V73
32.1
\С7
625 СП
5,97'ЬМГц, j3D
г з
♦ г
Дй/Т в-zs L£4
Т
5 _□ 6-25
1 *31.1 -I- 6,36512.565нГц 63
А7п
2,2л|
1Вк ^В^ЗЗмк
*2 II I-
КТ315Б
XL!
61
9В
[3? 3 7 VB2
r~fi\]BBB
СЗЯ + _
68mk~T~
КП
1ВВк
RtZ
ЗЯк
ю
Б
-о
7
-о-
В
о
9
о-
10
-о
II
Ыбз,зк Ум
C31
68m
ЗЗмк
жП
КТ2ВЯБ
vn
X1.Z
XS1 ГК2
_J
0,1ГЦ-П
ХЛ7|
♦—-о |
□ КБ !
_ _сгч
~гзво
у'кю
KfS
S-e<tOje
wbk с:з
Н0,033мк
+ f,58
•у О,ЧмВ
+1,58
.'KM
±_С2В
•^ShB
-----
XAB
C2t
a,a«« g
7 „ла/
0XA6
£=,z/
Kt
ЗЗк
L5_ \^СП2
ill
0,ВВ1мк
л 1^_
68 ~^-2f
Slim VC5
33B
CB
tBO
Рис. 1 И. Принципиальная электрическая схема радиоприемника «Олимпик-2:
S3 9
!0
Т |'<?|
ft FT
5В0Т 12 е.
К9
zno
_.J
1±С28
68нк
Таблица 1.11. Напряжения на выводах транзисторов- радиоприемника «Олимпик-2»
Обозначение на схеме Напряжение на выводе, В
База | Эмиттер Коллектор
VT1 53 4,7 8,4
VT2 84 9 5
VT3 5 4,4 9
VT4 3,8 4,4 0
Таблица 1.12. Напряжения на выводах микросхемы радиоприемника «Олимпик-2»
Микросхема Напряжение на выводе DA1, В
I 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
DA1 2 2 0,15 2 2 7,2 0,08 0 0,15 0,15 1,7 1 ,7 1,7 7,2 7,2 7,2
Примечания: 1. Напряжения измеряются при отсутствии сигнала относительно минуса
источника питания.
2. Измеренные напряжения могут отличаться от указанных в таблице на ±20%.
через фрикционное колесо на ось конденса-
тора переменной емкости.
Моточные данные катушек индуктивности
приведены в табл. 1.13.
Порядок разборки и сборки радиоприем-
ника. Для ремонта разбирать радиоприем-
ник необходимо в следующей последова-
Рис. 1.12. Кинематическая схема верньер-
ного механизма радиоприемника «Олим-
пик-2»:
а —- в режиме плавной настройки; б — в режиме
ускоренной настройки
Вид А
Рис. 1.13. Конструкция ВШУ радиоприемни-
ка «Олимпик-2»:
/—«колесо фрикционное; 2— ручка; 3, 5—винты;
4 — основание; 6~ втулка; 7 — печатная плата;
8 — КПЕ; 9 — винт с шайбой
Таблица 1.13. Моточные данные катушек индуктивности радиоприемника
«Олимпик-2»
Обозна- чение на схеме Вывод Марка и диаметр провода, мм Число витков Тип на- мотки Индук- тивность, мкГн 1 н (V О -я о. л а> £ О о П к х Тип сердечника Примечание
WA2 L1 1,2 3,4 1,3 2,3 4,5 0,6 ПЭЛШО 0,23 ПЭВТЛ-2 0,08 56 12 16 6 6 Виток к витку То же 2,2 60 М400НН-8 16X4X62 М100НН-2С 2.8Х7.2 Обмотка 4,5 располо- жена в верхней ча- сти обмот- ки 1.3
L2 1,3 2,3 4,5 ПЭЛШО 0,23 ПЭВТЛ-2 0,08 16 6 6 » 2,2 60 М100НН-2С 2,8X7,2
L3 L4 1,3 4,5 1,3 1,2 4,5 ПЭЛШО 0,23 ПЭВТЛ-2 0,08 ПЭВТЛ-2 0.08 13 5 90 65 10 » Внавал 1,6 195 60 80 М100НН-2С 2,8X7,2 М100НМ-3 Первая секция 45 витков, вторая 55 витков
L5 1,3 4,5 ПЭВТЛ-2 0,08 100 50 » 230 80 мюонм-з По 75 вит- ков в сек НИИ
L6 1,3 ПЭВТЛ-2 0,08 100 « 230 80 МЮОНМ-З По 50 вит- ков в сек- ции
тельности: выключить приемник; снять за-
движку отсека питания; отсоединить бата-
рею питания от разъема; отвинтить винт
крепления основания с крышкой; взять при-
емник в левую руку, легко нажать на крыш-
ку в верхней части по направлению к шка-
ле, снять крышку; вынуть печатную плату,
приподняв ее предварительно у отсека пи-
тания.
Верньерно-шкальное устройство прикреп-
лено к плате с помощью двух винтов
(рис. 1.13). Для его снятия необходимо
снять шкалу и крышку приемника, для чего
отвертку вставить в конструктивно предус-
мотренный зазор между шкалой и фрикци-
онным колесом, при этом пластмассовые за-
щелки крышки выйдут из зацепления с ко-
лесом фрикционным.
Затем необходимо отвинтить винт 5, на-
жать слегка на ручку 2 по направлению к
ее центру, снять фрикционное колесо 1,
снять ручку; отвинтить вииты 3 и 9, снять
основание 4.
Собирают верньерно-шкальное устройство
в обратном порядке (повернув предвари-
тельно ось конденсатора КПЕ против часо-
вой стрелки до упора).
