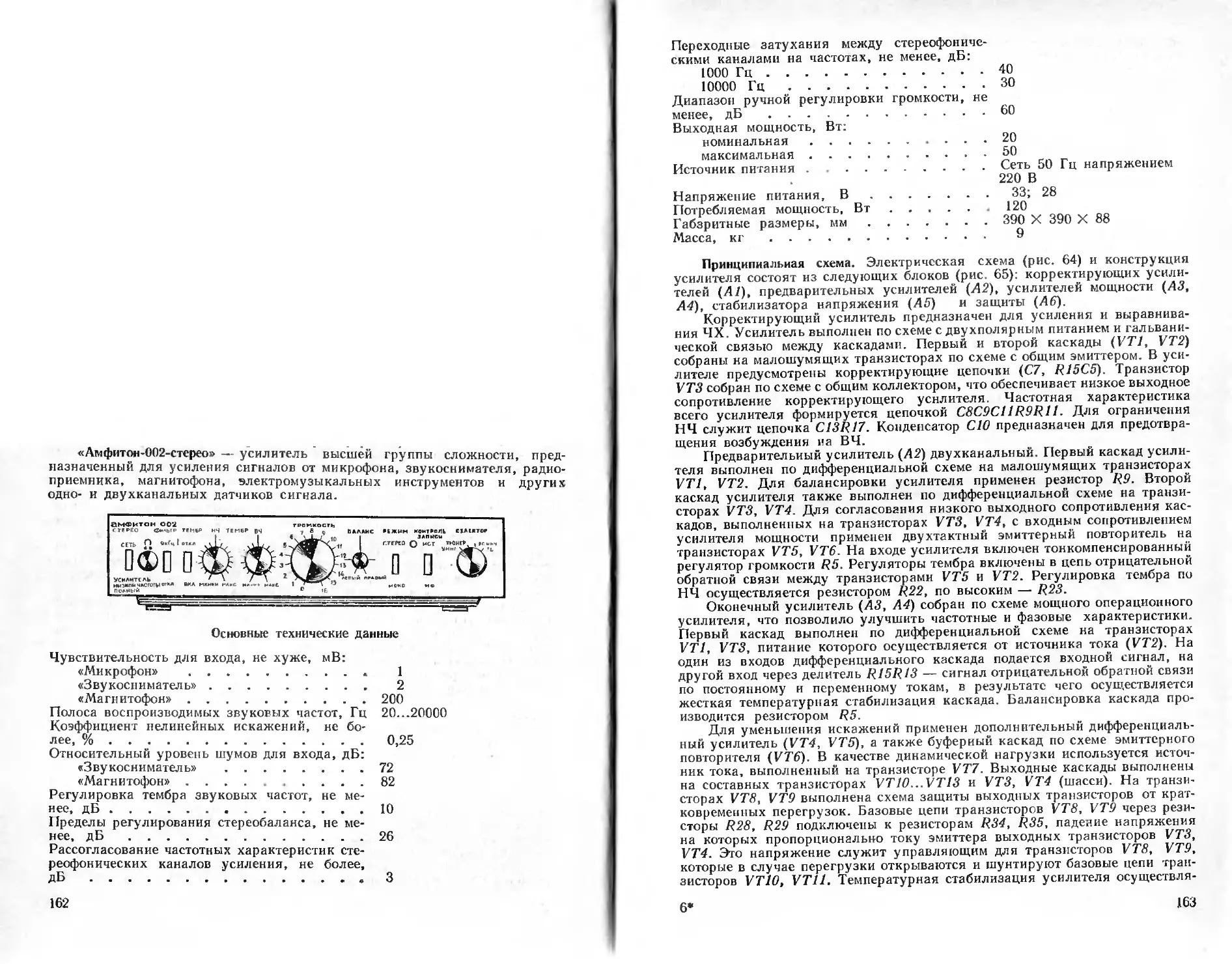

«Амфитон-002-стерео» — усилитель высшей группы сложности, пред-
назначенный для усиления сигналов от микрофона, звукоснимателя, радио-
приемника, магнитофона, электромузыкальных инструментов и других
одно- и двухканальных датчиков сигнала.
Основные технические данные
Чувствительность для входа, не хуже, мВ:
«Микрофон» ............................  1
«Звукосниматель».......................  2
«Магнитофон»...........................200
Полоса воспроизводимых звуковых частот, Гц 20...20000
Коэффициент нелинейных искажений, не бо-
лее, %....................................0,25
Относительный уровень шумов для входа, дБ:
«Звукосниматель» .......................72
«Магнитофон»............................82
Регулировка тембра звуковых частот, не ме-
нее, дБ.....................................10
Пределы регулирования стереобаланса, не ме-
нее, дБ.....................................26
Рассогласование частотных характеристик сте-
реофонических каналов усиления, не более,
дБ...........................................3
162
Переходные затухания между стереофониче-
скими каналами на частотах, не менее, дБ:
1000 Гц .................................
10000 Гц ............................
Диапазон ручной регулировки громкости, не
менее, дБ ...............................
Выходная мощность, Вт:
номинальная .............................
максимальная ........................
Источник питания.........................
Напряжение питания, В ...................
Потребляемая мощность, Вт................
Габаритные размеры, мм ..................
Масса, кг ...............................
40
30
60
20
50
Сеть 50 Гц напряжением
220 В
33; 28
120
390 X 390 X 88
9
Принципиальная схема. Электрическая схема (рис. 64) и конструкция
усилителя состоят из следующих блоков (рис. 65); корректирующих усили-
телей (А1), предварительных усилителей (А2), усилителей мощности (АЗ,
А4), стабилизатора напряжения (Д5) и защиты (А6).
Корректирующий усилитель предназначен для усиления и выравнива-
ния ЧХ. Усилитель выполнен по схеме с двухполярным питанием и гальвани-
ческой связью между каскадами. Первый и второй каскады (VT1, VT2)
собраны на малошумящих транзисторах по схеме с общим эмиттером. В уси-
лителе предусмотрены корректирующие цепочки (С7, R15C5). Транзистор
VT3 собран по схеме с общим коллектором, что обеспечивает низкое выходное
сопротивление корректирующего усилителя. Частотная характеристика
всего усилителя формируется цепочкой C8C9C11R9R11. Для ограничения
НЧ служит цепочка C13R17. Конденсатор СЮ предназначен для предотвра-
щения возбуждения на ВЧ.
Предварительный усилитель (А2) двухканальный. Первый каскад усили-
теля выполнен по дифференциальной схеме на малошумящих транзисторах
КГ/, VT2. Для балансировки усилителя применен резистор R9. Второй
каскад усилителя также выполнен по дифференциальной схеме на транзи-
сторах VT3, VT4. Для согласования низкого выходного сопротивления кас-
кадов, выполненных на транзисторах VT3, VT4, с входным сопротивлением
усилителя мощности применен двухтактный эмиттерный повторитель на
транзисторах VT5, VT6. На входе усилителя включен тонкомпенсированный
регулятор громкости R5. Регуляторы тембра включены в цепь отрицательной
обратной связи между транзисторами VT5 и VT2. Регулировка тембра по
НЧ осуществляется резистором R22, по высоким — R23.
Оконечный усилитель (АЗ, А4) собран по схеме мощного операционного
усилителя, что позволило улучшить частотные и фазовые характеристики.
Первый каскад выполнен по дифференциальной схеме на транзисторах
VT1, VT3, питание которого осуществляется от источника тока (VT2). На
один из входов дифференциального каскада подается входной сигнал, на
другой вход через делитель R15R13 — сигнал отрицательной обратной связи
по постоянному и переменному токам, в результате чего осуществляется
жесткая температурная стабилизация каскада. Балансировка каскада про-
изводится резистором R5.
Для уменьшения искажений применен дополнительный дифференциаль-
ный усилитель (VT4, VT5), а также буферный каскад по схеме эмиттерного
повторителя (VT6). В качестве динамической нагрузки используется источ-
ник тока, выполненный на транзисторе VT7. Выходные каскады выполнены
на составных транзисторах VT10...VT13 и VT3, VT4 (шасси). На транзи-
сторах VT8, VT9 выполнена схема защиты выходных транзисторов от крат-
ковременных перегрузок. Базовые цепи транзисторов VT8, VT9 через рези-
сторы R28, R29 подключены к резисторам R34, R35, падение напряжения
на которых пропорционально току эмиттера выходных транзисторов VT3,
VT4. Это напряжение служит управляющим для транзисторов VT8, VT9,
которые в случае перегрузки открываются и шунтируют базовые цепи тран-
зисторов VT10, VTU. Температурная стабилизация усилителя осуществля-
6*
163
о
Рис. 64. Принципиальная электрическая схема усилителя «Амфитон-002-стерео»:
а— блок корректирующих усилителей; б — блок стабилизатора напряжения; в « блок предварительных уси-
лителей; а — блок защиты; д— блок усилителя мощности
Рис. 65. Схема соединений блоков усилителя «Амфитон-002-стерео»
166
ется с помощью транзистора VT1 (шасси), расположенного на радиаторе
выходных транзисторов.
В усилителе предусмотрено устройство защиты акустических систем.
При включении усилителя транзисторы VT1...VT3 (А6) закрыты, реле К1
обесточено и его контакты разомкнуты. В течение 5 с конденсатор С2 заря-
жается по цепи VD1, R6 до уровня, при котором открываются транзисторы
VT2, VT3. Реле К! срабатывает и подключает громкоговорители к выходам
оконечных усилителей. При появлении на выходе оконечного усилителя по-
ложительного напряжения открывается транзистор VT1, а транзисторы
VT2, VT3 закрываются и реле А/ отключает громкоговорители от усили-
теля. При отрицательном напряжении на выходе оконечного усилителя
транзисторы VT2, VT3 закрываются по цепи Rl, R4. Для мгновенного от-
ключения акустических систем от усилителя при его выключении база тран-
зистора VT2 закорачивается на «землю» кнопкой питания SA5.
Блок питания усилителя состоит из понижающего трансформатора Т1,
двухполупериодных выпрямителей VD4 (А6), VD5 (АЗ, А4) и стабилиза-
торов напряжения на транзисторах VT1, VT2 (А5).
Конструкция и детали. Конструкция усилителя и примененные в нем
детали такие же, как и в усилителе «Амфитон-А1-01-стерео».
