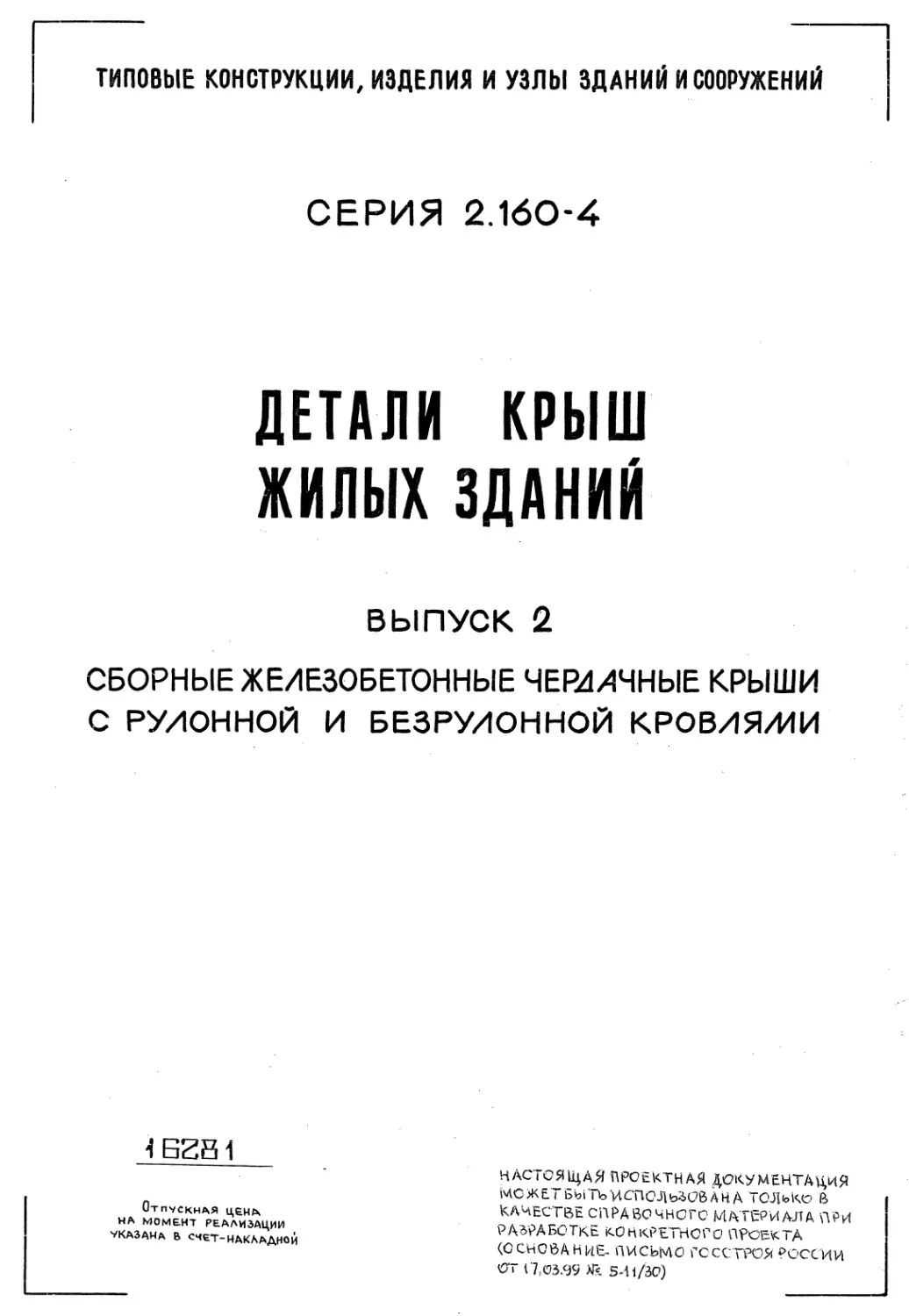

                    ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИЙ И СООРУЖЕНИЙ
СЕРИЯ 2.160-4
ДЕТАЛИ КРЫШ
ЖИЛЫХ ЗДАНИЙ
ВЫПУСК 2
СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЧЕРИЛЧНЫЕ КРЫШИ
С РУЛОННОЙ И БЕЗРУ/1ОННОЙ КР0В/1Я/ИИ
1EZB1
Отпускная цена
НА МОМЕНТ РЕАЛИЗАЦИИ
УКАЗАНА В счет-НАКЛАДНОЙ
НАСТОЯЩАЯ ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ
МОЖ£ТбЬ|ТЪИСПОЛьЬОВАНА ТОДьКс В
КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА ПРИ
Р ДЗ'РА ВО ТКЕ КО Н КРЕТНО Г О ПРОЕК ТА
(ОСНОВАНИЕ- ПИСЬМО ГОССТРОЯ РОССИИ
ОТ 17,03.99 ла BHi/30)
ТИПОВЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ ЗДАНИИ И СООРУЖЕНИИ
СЕРИЯ 2.160-4
ДЕТАЛИ КРЫШ
ЖИЛЫХ ЗДАНИЙ
ВЫПУСК. 2
СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЧЕР4ЛЧНЫЕ КРЫШИ
С РУ/1ОННОЙ И БЕЗРУ/1ОННОЙ КР0В/1Я/ИИ
РЛЗР/ЗБОТЛН ЦНИИЭП ЖИ/1ИЩЛ
РУКОВОДИТЕЛЬ ОТДЕЛЕНИЯ
ПРОЕКТНЫХ РАБОТ
Га. инженер отделения
ПРОЕКТНЫХ РАБОТ
Га.конструктор отд.
ПРОЕКТНЫХ РАБОТ
А. КРИППА
Б. С/иирнов
Н. А ЫХО В ИЧНАЯ
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
ГОСХ4ДРСТВЕННЫ/И КО/ИИТЕТО/И
ПО ГРАЖДАНСКО/ИУ СТРОИТЕЛЬСТВУ
И АРХИТЕКТУРЕ ПРИ ГОССТРОЕ СССР
С IДЕКЯБРЯ 1979 г. ПРИКАЗО/И V 238
ОТ Ц НОЯБРЯ 1979 г,
/^/	2
1
J
1%/-мес 1еЛ°Л,Чн°-
»«тныйТиио^йий |«
Ч©ИСп Г» Поч°г
ж «₽2«?и’Г
>!jS:
кн?ельи«й^
L науЧно, \%U
y^z
—
Диет		Наименование		Стр.
1 1-4	Содержание			2-5
5-9	Пояснительная	записка		6-10
10	Схемы планов и разрезов крыши типа I крупнопанельного 5 чердаком и кровлей из рулонных материалов		здания с теплым	II
II	Схемы планов и разрезов крыши типа I крупнопанельного : чердаком и кровлей из рулонных материалов		здания с холодным	12
12	Схемы планов и разрезов крыши типа П крупнопанельного : чердаком и безрулонной кровлей		здания с холодным	13
13	Схемы планов и разрезов крыши типа I здания со стенами из местных мате- риалов с теплым чердаком и рулонной кровлей			14	,
14	Схемы плавов. риалов с холо	и разрезов крыши типа I здания со стенами дным чердаком и рулонной кровлей	из местных мате- /	15
15	Варианты кровель из рулонных материалов с приклейкой горячей битумной мастикой для крыши типа I. Узлы 1,2,3			16
16 '	Варианты кровель из рулонных материалов с наплавляемым рубероидом для крыши типа I. Узлы 4,5 Детали точечной приклейки нижнего слоя рубероида и устройства дополни- тельного защитного слоя кровли. Узлы 6,7
17	Рядовые стыки панелей чердачного покрытия крыш типа I холодным чердаками. Узлы 8,9,10		и П с теплым и	18
18	Деталь опирания панелей чердачного покрытия и перекрытия на внутреннюю стену из местных материалов крыши типа I с теплым чердаком. Узел II			19
19	Деталь опирания панелей чердачного покрытия и перекрытия на внутреннюю стену из местных материалов крыши типа I с холодным чердаком. Узел 12,			20
20	Деталь сопряжения панелей чердачного покрытия с лотковой панелью и внутрен- ней опорной стеновой панелью в крышах типа I с теплым чердаком. Узел 13			21
21	Деталь сопряжения панелей чердачного покрытия с лотков! ренней опорной стеновой панелью в крышах типа I с холо;		ой панелью и внут- 1ным чердаком. Узел 14	22 г, 1
22	Детали сопряж ней опорной с	ения панелей чердачного покрытия с лотков! теновой панелью в крышах типа П с холодны	ой панелью и внутрен- и чердаком. Узел 15	23



НАЧ.0ТДЕАА^15		А. СУХОВА
ГА.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ	асс&исл,—	И. ЛЕВИН Л
НАЧАЛ О/
/ш/
СТАДИЯ

лист
листов
ЦЦИИЭПжилищл
г. Москва
st
Це «тральный
научно- „а
5овательский
Ц
еле!
>оен “кый инатйту
нового й
inep иментальног®
М>ое «тир.
'ОДании
«илиЭДе
HI и и э п
№JB
I Лист
——
23
Наименование
Карнизные узлы с решетчатым ограждением в крупнопанельных зданиях для
крыши типа I с теплым и холо;

чердаками. Узлы 16,17
24
Карнизные узлы с решетчатым и сплошным ограждением в крупнопанельных
зданиях для крыши типа П с холодным чердаком* Узлы 18,19
ni;riiv
25
Карнизные узлы со сплошным ограждением в крупнопанельных зданиях для
крыши типа I с теплым и холо;
1НН?1Л
Mill',

Карнизные узлы с решетчатым ограждением крыши типа I с теплым и холодным
чердаками со стенами из местных материалов. Узлы 22,23
КяртгаатаА узлы со сплошным ограждением крыши типа I с теплым и холодным
чердаками для здания со стенами из местных материалов* Узлы 24,25
28
Детали деформационных швов в чердачном покрытии крыши типа I с теплым
чердаком. Узлы 26,27
чердаком. Узлы 28,29
Детали деформационных швов и примыкания чердачного покрытия к стене в
крышах типа П с холод
и чердаком для крупнопанельных зданий*Узлы 30» 31
Деталь цримыкания чердачного покрытия к стене в крышах типа I с теплым и
л чердаками для зданий; крупнопанельных и со стенами из местных
материалов. Узел 32
Деталь сопряжения парапетной панели с ребром жесткости в крышах типа I
с теплым чердаком для крупнопанельных зданий. Узел 33
о 33
Деталь сопряжения парапетной панели с ребром жесткости в крышах типа I
34
Деталь примыкания кровли крыши типа I с холодным чердаком к вентиляционно-
му блоку. Узел 35.
Детали сопряжения панелей чердачного покрытия и вентиляционных блоков в
крышах типа П с холод
и чердаком для крупнопанельных зданий. Узлы 36,37
Детали выхода на крыши типа I и П с холодным и теплым чердаками (вариант)
Узел 38
Пропуск вентиляционных труб через крышу типа I с теплым чердаком. Узел 39
1978 ТЛ 2.1БП-4 выпуск 2
ИАЧОТДЕЛА№15|
ГА.ИНЖ.ПР-ТА
СТ.ИНЖЕНЕР
ЛДОВЕРИЛ
РАЗРАБОТАЛ
А. СУХОВА
О.ПТОРОВА
М.СКАБИЧЕВСКАЯ
0. ГУТОРОВА
И.ЛЕВИНА
СОДЕ РЖА Н И Е
/ ПРОДОЛЖЕНИЕ/
СТАДИЯ ЛИСТ ЛИСТОВ
Р I 2 I —
Ц14ИИЗПжилиш,л
г Москва


? L
К
энтржльн^А '< ;А
’.каучно-
icon £доватеяьокий А
ipo< ктныйинстятуп-
ЦПОЧОГО И - 'Ц*
•icm рлмеитал1>ког®Д'
проектирования /&
. Анилид /Л<
\ i|i Н И И 3 П /6Й7
Лист	Наименование	Стр.
38	Пропуск вентиляционных труб через крышу типа I с теплым чердаком (вариант) . Узел 40	39
39	Пропуск вентиляционных труб через крышу типа I с холодным чердаком. Узел 41	40
40	Пропуск вентиляционных труб через крышу типа I с холодным чердаком (вариант). Узел 42	41
41	Пропуск вентиляционных труб через крышу типа П с холодным чердаком. Узел 43	42
	Деталь установки гильзы для радиостоек на крыше типа I с теплым и холодным чердаками. Узел 44	43
43	Деталь установки гильзы для радиостоек на крыше типа П с холодным чердаком. Узел 45	44
44	Деталь установки трубостойки для телеантенны на крыше типа I с теплым и холодным чердаками. Узел 46	. 45
45	Деталь установки трубостойки для телеантенны на крыше типа П с холодным чердаком. Узел 47	46
46	Детали установки анкеров для крепления оттяжек радиостойки и телеятттенны на крыше из рулонных материалов с теплым чердаком. Узлы 48,49	47
47	Детали установки анкеров для крепления оттяжек радиостойки и телеантенны на крыше из рулонных материалов с холодным чердаком* Узлы 50,51	48
48	Детали установки анкеров для крепления оттяжек радиостойки и телеантенны на крыше типа П с холодным чердаком. Узлы 52,53	49
49	Деталь установки водосточной воронки на крыше типа I с теплым чердаком. Узел 54	50
50	Деталь установки водосточной воронки на крыше типа I с холодным чердаком. Узел 55	51
51	Деталь установки водосточной воронки на крыше типа П с холодным чердаком. Узел 56	52
52	Деталь установки водосточной воронки на крыше типа I с теплым чердаком для здания со стенами из местных материалов. Узел 57	53
53	Деталь установки водосточной воронки на крыше типа I с холодным чердаком для здания со стенами из местных материалов. Узел 58	54
с»



ИАЧ(ПДЕАА№15	...	А.СХХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУГО РОВ А
СТ. ИНЖЕНЕР		М-СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ПТ0Р08А
РАЗРАБОТАЛ!		И.ЛЕВИНА
1978 ТЛ 2.1Б0-4 выпуск 2
С ОД ЕРЖАИ ИЕ
/ПРОДОЛЖЕНИЕ/
/Я2Я/
СТАДИЯ
лист
листов
ЦНИИЭПжилишл
г Москва
г
 >•>
1 Лист	Наименование			Стр. I
	Рядовые стыки панелей покрытия и стен чердака крыши типа I с теплым чердаком для крупнопанельных зданий. Узел 59			55
55	Рядовые стыки панелей покрытия и стен чердака крыши типа I с холо; ком для крупнопанельных зданий. Узел 60	ЩЬПУ	I черда-	56 1
56	Рядовые стыки панелей покрытия и стен чердака крыши типа П с холодным черда- ком для крупнопанельных зданий. Узел 61			57
1 57 \	Угловые стыки панелей покрытия и стен чердака крыши типа I с теплым чердаком для крупнопанельных зданий. Узел 62			58
58	Угловые стыки панелей покрытия и стен чердака крыши типа I с холо; для крупнопанельных зданий. Узел 63		I чердаком	59
59	Угловые стыки панелей покрытия и стен чердака крыши типа П с холо; ком для крупнопанельных зданий. Узел 64		! черда-	60
60	Рядовые стыки панелей покрытия и стен чердака крыши типа I с теплым чердаком у деформационного шва крупнопанельных зданий. Узел 65			.61
61	Рядовые стыки панелей покрытия и стен чердака крыши типа I с холо; У деформационного шва крупнопанельных зданий. Узел 66	дннт	а чердаком	62
62	Рядовые стыки панелей покрытия и стен чердака крыши типа П с холодным чердаком у деформационного шва крупнопанельных зданий. Узел 67			63
„ 63	Детали опирания панелей чердачного покрытия и перекрытия на наружную стену из местных материалов в крышах типа I с теплым чердаком. Узлы 68,69 >			64
64		1	.	. ’ -	.		.		 Деталь опирания панелей чердачного покрытия и перекрытия на наружную из местных материалов в крышах типа I с холодным чердаком. Узел 70		стену	65 ।

		1

НАЧ.0ТДЕААН45		А. СУХО БА
ГА.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		ОГУТОРОВА
РАЗРАБОТАЛ		«ЛЕВИНА
Содержание
/ОКОНЧАНИЕ/
СТАДИЯ	ЛИСТ	ЛИСТОВ
Р	4	1 "
ЦЦИИЗПжрмищ/i
г. Москва
/ш/
Введение
Альбом типовых деталей сборных железобетонных чердачных крыш с рулонной и безрулон-
ной кровлями разработан для применения при проектировании и строительстве жилых зданий в
пять этажей и выше.
Приведенные в альбоме типовые узлы крыш и их конструктивные решения разработаны в
соответствии с действующими Общесоюзными нормативными документами, ‘’Инструкцией по про-
ектированию сборных железобетонных крыш жилых и общественных зданий” (уосгражданстрой^с
обобщением проектных решений, экспериментальных материалов и достижений строительной
науки и практики. Типовые узлы не распространяются на эксплуатируемые плоские крыши и
не относятся к зданиям с комплексным применением ячеистого бетона.
При проектировании жилых зданий, возводимых в сейсмических районах, на просадочных
грунтах и на подрабатываемых территориях наряду с требованиями “Инструкции по проектиро-
ванию сборных железобетонных крыш жилых и общественных зданий” (ВСН 35-77), необходимо
также учитывать специальные требования, предъявляемые соответствующими нормативными до-
кументами к строительству зданий в перечисленных условиях.
Типовые узлы имеют последовательную нумерацию и обозначены на листах цифрами в круж-
ке, где в числителе указывается номер серии альбома, а в знаменателе - слева номер вы-
пуска, справа - номер узла, например:
е
г
гб
см
2.160-4
При использовании альбома типовых деталей без изменений, на монтажных чертежах про-
екта ставится марка узла, принятая в данном альбоме.
Если альбом типовых деталей используется проектной организацией для проектирования
деталей с внесением в них необходимых уточнений и дополнений, то в этом случае узлы
маркируются по системе, принятой в разрабатываемом проекте.
Типовые детали, не приведенные в данном альбоме, разрабатываются в составе
По мере развития строительной техники и накопления опыта проектирования и
тельства чердачных крыш жилых зданий, настоящий альбом может пополняться новыми
ми узлов с изданием дополнительных выпусков.
Сборные железобетонные чердачные крыши с рулонной и безрулонной кровлями •
проекта,
строи-
решения-
Серия 2.160-4 выпуск 2 "Сборнце железобетонные чердачные крыши с рулонной и безру-
лонной кровлями” входит в Общесоюзный каталог индустриальных изделий для жилищно-граж-
данского строительства.
Классификация крыш по типам и термины, применяемые в наименовании конструкций,при-
няты по Инструкции ВСН 35-77, а именно:
Крыша типа I - чердачная крыша с холодным или теплым чердаком, с кровлей из рулонных ма-
териалов;
Крыша типа П - чердачная крыша с холодным чердаком, с железобетонными кровельными пане-
лями и гидроизоляцией мастичными или окрасочными составами (безрулонная кровля).
Чердачные крыши типа I следует применять при строительстве жилых домов во П,Ш,1У
климатических районах, причем в Ш и 1У климатических районах на кровле следует применять
защитный слой из гравия согласно детали, приведенной в узле 7. Допускается применять
крышу типа I и в I климатическом'районе.
Чердачные крыши типа П следует применять при строительстве жилых домов в 1,П,Ш и
1У климатических районах (см. СНиП 11-Л.-71хх”Нилые здания”. Нормы проектирования и таб-
лицу I ВСН35-77)»




НДЧ.ОТДЕАДгЫБ		А.СУХОВА
ГА.ИНЖ.ПР-ТА		0 ГУТОРОВА
СТ.ИНЖЕНЕР		М.СКАБИЧЕВСКДЯ
ПРОВЕРИЛ		О.ГЯОРОВА
РАЗРАБОТАЛ		И.ЛЕВИНА
Пояснительная записка
СТАДИЯ
р
ЛИСТ
ЛИСТОВ
ЦИИИЭПжилиш.д
г. Москва

7

ягрб льные
{«умно-
[ТИР)
ЧУ*.
ТОМИ!
Це
гоек гныи институ
Ти ЮЧС~О и
inep 1мен галы
ipot
 >кнл и life
'' и И з п

О
		a 4
		V
са		- ti

О
г_Д		5
		0^


		о

		из
Ln-		си
о		2g
	3	эс
о	□X	X
	5	LU
		5

	О	ad

			ъ».
			о
		n4S

О		4
со			J\
О			LD

		о
		co
г
	"ST
о
	а* 3 uf S
			о




	Of
	оО
	ST
В альбоме предусмотрены несгораемые ограждения крыш в двух вариантах: решетчатые и
сплошные парапеты. Исходя из условий эксплуатации зданий рекомендуются решетчатые ограж-
дения из арматурной стали класса AI по ГОСТ 5781-75,
Детали чердачных крыш запроектированы с внутренним водоотводом в соответствии с тре-
бованиями СНиП П-30-76 "Внутренний водоотвод и канализация зданий".
Теплотехнический расчет конструкций крыши производится в соответствии с
СНиП П-3-79 "Строительная теплотехника" и "Рекомендациями по проектированию железобетон-
ных крыш с теплым чердаком для жилых зданий различной этажности", разработанных ЦНИИЭП
жилища (изд. 1977г.)
Молниезащита жилых зданий выполняется в соответствии с "Инструкцией по проектирова-
нию и устройству молниезащита зданий и сооружений" (СП 305-77).
Для защиты телеантенны и радиотрансляционных стоек от атмосферных разрядов цредус-
матривается устройство молниеотвода* состоящего из стальной шины 0 8А1(арматурная сталь),
проложенной, по поверхности крыши открыто.Шина соединяет телеантенну и радиостойку с зазем-
лителями. Все соединения молниеотвода производятся на сварке. Молниеотвод 2 раза покры-
вается битумом.	.
Место спуска заземления в доме решается в каждом проекте конкретно. Возможен, по
согласованию с организациями Союзлифта на местах, опуск шины заземления в лифтовой шахте
Детали крепления гильз для установки радиостоек и трубостоек для антенной опоры к
стене машинного помещения, проходящей в чердачном пространстве, приведена в узлах с 44
по 47. Аналогичное крепление может быть сделано к стене вентиляционного блока или вен-
тиляционной шахты.
При необходимости дополнительного крепления радиостоек и телеантенн оттяжками в альбоме
приведены детали анкеров (см.узлы с 48 по 53), Места установки, способ и расчет крепле-
ния радиостоек принимаются привязывающей организацией в зависимости от типа линии, ее
конфигурации и схемы сети. Крепления телевизионных антенн принимаются в зависимости от
конкретных условий. Вертикальные усилия, возникающие в трубах радиостоек, приведены в
"Правилах строительства и ремонта воздушных линий связи и радиотрансляционных сетей”
(издание Министерства связи Союза ССР, 1975г., таблица 1.6).
Сопряжение конструкций крыши с шахтами и стояками вытяжной вентиляции и другими де-
талями выполняются в соответствии с деталями узлов 35,36,37 и с 39 по 43 данного альбома.
В этих узлах также могут быть применены герметики - пороизол в виде полос или жгутов по
ГОСТ 19177-73, а также материалы на основе пенополиуретана, с защитой из несгораемых ма-
териалов. Прокладки в швы вводятся в сжатом на 50% состояний, на приклеивающей мастике
УМС-50 по ГОСТ 14791-69. Свойства пороизола и приклеивающей мастики должны удовлетво-
рять требованиям главы СНиП Ш-20-74 "Кровли, гидроизоляция, пароизоляция и теплоизоляция.
Правила производства и приемки работ".
В узлах данного альбома крепление деталей крыш дано преимущественно на дюбелях.
Дюбели забиваются строительно-монтажными пистолетами СМП-1 и СМП-3 в соответствии с "Ин-
струкцией по применению строительно-монтажных пистолетов на монтажных и специальных стро-
ительных работах" ( МСН 202-69 i

ММС СССР ' *
Допускается крепление деталей оцинкованв
антисептированным цробкам.
Защитные фартуки, компенсаторы, желоба
соответствии с деталями узлов, приведенными ______ __________
Монтажные соединительные элементы в узлах 13+15; 33; 34; 49+53 данного альбома
изготавливаются из прокатной угловой стали по ГОСТ 8509-72.

кровельными гвоздями к заложенным деревянным
и т.п, изготавливаются по месту и крепятся в
в данном альбоме.




HA4.QTAEAAid5		А. СУХОВА
ГА.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		M СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
разработал		И.ЛЕВИНА
1978 ТЛ 2.1Б0-4 ВЫПУСК 2
Пояснительная записка
/продолжение /
СТАДИЯ
АИСТ
АИСТОВ
ЦЦИИЗПжи/ищл
Г МОСКВА
02S/	3
8
При производстве работ сборных железобетонных чердачных крыш с рулонной и безрулон-
ной кровлями следует руководствоваться требованиями СНиП Ш-20-74 "Кровли, гидроизоляция,
пароизоляция и теплоизоляция. Правила производства и приемки работ", ВОН 35-77 "Инструкци-
ей по цроектированию сборных железобетонных крыш жилых и общественных зданий" и "Руко-
водством по проектированию и устройству сборных железобетонных крыш с безрулонной кров-
лей для жилых и общественных зданий" (издание. СибЗНИИЭП, 1979 год).
Бортовые камни из бетона МЮО, изображенные в узлах 13,16,17/22,23,26,28,54 изготав-
ливаются по ГОСТ 6665-74х "Камни бортовые бетонные и железобетонные". Допускается в этих
узлах бортовые камни заменять цементно-песчаным раствором или бетоном марки не менее 100,
укладываемым по месту.
Отсутствующие размеры и отметки в узлах данного альбома проставляются в конкретных
проектах при проектировании деталей.
Ведомость ссылочных нормативных документов
Обозначение
Наименование
СНиП П-Л.1-71х
Изд. 1978г.
Жилые здания.
Нормы/проектирования
СНиП П-26-76
СНиП Ш-20-74
ВСН 35-77
Госгравданстрой
СибЗНИИЭП Госгразданстроя
изд. 1979г.
СНиП П-3-79
СНиП П-21-75х
СНиП Ш-16-73
СНиП П-А.5-70*
изд. 1978г.
СНиП П-28-73
СНиП III-23-76
СНиП П-30-76
СН 305-77
Госгражданстрой при
Госстрое СССР,
ЦНИИЭЛ жилища, изд.
1977г.



МАЧ.0ТДЕЛАН--15		А. СУХО БА
ГЛИНЖ.ПР-ТА		ОГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		ОГУТОРОВА
РАЗРАБОТАЛ		И. ЛЕВИНА
Кровли. Нормы проектирования
Кровли, гидроизоляция, пароизоляция и теплоизоляция.
Правила производства и приемки работ
Инструкция по проектированию сборных железобетонных
крыш жилых и общественных зданий.
Руководство по проектированию и устройству сборных
железобетонных крыш с безрулонной кровлей для жилых
и общественных зданий
Строительная теплотехника
О
Бетонные й железобетонные конструкции.
Нормы проектирования
Бетонные и железобетонные конструкции сборные.
Правила производства и цриемки работ
Противопожарные нормы проектирования зданий и
сооружений
Защита строительных конструкций от коррозии.
Нормы проектирования
Защита строительных конструкций от коррозии.
Правила производства и приемки работ
Внутренний водопровод и канализация зданий
Инструкция по цроектированию и устройству молниезащи-
ты зданий и сооружений
- Рекомендации по проектированию железобетонных
крыш с теплым чердаком для жилых зданий различ-
ной этажности
и
1978 14 2.1Б0-4 выпуск 2
стадия лист листов
Пояснительная записка
/п родолжение/
ЦЦИИ2Пжи/1ищд
г. Москва

Продолжение ведомости
я**


ш
«О
$

Обозначение
Наименование
Научно-и сад едоват ел ьский
институт организации,
механизации и технической
помощи строительству
Госстроя СССР
НИИОМТП, изд.1966г.
Инструкция по устройству рулонных кровель
зданий и сооружений
СССР
Руководство по проектированию и устройству
кровель из катионных битумных эмульсий,ар-
То же
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
ГОСТ
11309-65
17077-71х
2551-75
10923-76
2697-75
3135-75
15879-70
14791-69
5.I0II-7I
16381-77
5742-76
9573-72х



ИАЧ.(ГГДЕЛА|Н5		А. СУХОВА
ГА.ИНЖ.ПР-ТД		Q НТО РОБА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		И.ЛЕБИНА
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
/ ПРОДОЛЖЕНИЕ/

Руководство по проектированию и устройству
кровель из наплавляемых материалов на кар-
тонной основе
Инструкция по технологии изготовления изде
лий из ячеистых бетонов
Инструкция по изготовлению конструкций и
изделий из бетонов, приготовляемых на по-
ристых заполнителях
Дома жилые крупнопанельные.
Основные технические требования
Панели железобетонные для покрытий жилых и
общественных зданий. СЙщие технические
требования
Материалы рулонные кровельные и гидроизоля-
ционные. Упаковка, маркировка, хранение и
транспортирование
Рубероид. Технические условия
Пергамин кровельный. Технические требования
Картон кровельный
Стеклорубероид
Мастика полиизобутиленовая строительная
УМС-50
Прокладки резиновые пористые уплотняющие
(гернит). требования к качеству аттестованной
продукции
Материалы строительные теплоизоляционные
вания
Изделия
Плиты и
ваты на
из ячеистых бетонов теплоизоляционные
маты теплоизоляционные из минеральной
синтетическом связующем
1978 ТЛ 2.1БП-4 выпуск 2
СТАДИЯ ЛИСТ
р
8
ЛИСТОВ
ЦИИИЗПжилищд
г. Москва

10
Обозначение
ГОСТ 10140-71х
ГОСТ 12394-66
ГОСТ 4640-76
ГОСТ 21880-76
ГОСТ 8928-70
Продолжение ведомости
Наименование
Плиты теплоизоляционные жесткие из мине-
ральной ваты на битумном связующем
Плиты мягкие и полужесткие минераловатные
на битумном связующем
Вата минеральная. Технические условия
Маты минераловатные прошивные.
Технические условия
Плиты фибролитовые на портландцементе

ГОСТ 5781-75
ГОСТ 10499-67
ГОСТ 7338-77
Сталь горячекатаная для армирования железо-
бетонных конструкций
Изделия теплоизоляционные из стеклянного
штапельного волокна
Пластины резиновые и резинотканевые
у

ТУ 21-27-35-78
Минпромстройматериалов
СССР
ТУ-21-27-37-74
Минпромстройматериалов
СССР
Мастика изол

ГОСТ 8075-56хх
Сталь тонколистовая кровельная оцинкованная
и декапированная.
Сортамент
%
ГОСТ 1412-70
Отливки из серого чугуна
3
s
ф
ГОСТ 19177-73
ГОСТ
ГОСТ
ГОСТ
6665-74
8268-74х
539-73х
ГОСТ 8509-72



НАЧ.0ТДЕЛА*15		А. СУХОВА
глинжпрта		0. ГУТОРОВА
СТ. ИНЖЕНЕР		мскабичевскд;
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЯЛЕВИНА
Камни бортовые бетонные и железобетонные
Гравий для стропильных работ
Трубы и муфты асбестоцементные напорные
Технические условия
Сталь прокатная угловая равнополочная
Сортамент
*
1978 ТД 2.1БП-4 выпуск 2
Пояснительная записка
/окончание/
СТАЛИЯ
Р
ЛИСТ
ЛИСТОВ
ЦЦИИЭПжииищл
г. Москва
4%?/
л
QKTH з!
ПЛАН КРЫШИ и панелей чердачного покрытия
ШИНА ЗАЗЕМЛЕНИЯ ф8А1~
- СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ
2-49
.КО
2-48
ТЕЛЕАНТЕННД X [!
ВЫТЯЖНАЯ ШАХТА
ПЛАН СТЕН И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
РАДИО СТОЙКА
.1
1978 ТЛ 2.166*4 ВЫПУСК 2
СТАДИЯ
ЛИСТОВ
ЛИСТ
10
ВАРИАНТ ПЛАНА КРЫШИ
И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ
ШИНА ЗАЗЕМЛЕНИЯ Ф8А1
вскоп wrrTvnr-rii СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ
РЕБРО ЖЕСТКОСТИ
3
оголовки вентиляционных.
ЕНДОВА
now
БЛОКОВ
ВАРИАНТ ОГРАЖДЕНИЯ
Оч
900
РЕБРО ЖЕСТКОСТИ
НЕСУЩАЯ ПАНЕЛЬ
ИЗ ТЯЖЕЛОГО БЕТОНА



НАЧ.0ТДЕЛА№15		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА	о	QГУТОРОВА
СТ. ИНЖЕНЕР		СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		СКАБИЧЕВСКАЯ
РАЗРАБОТА Л		И. ЛЕВИНА
Схемы планов и разрезов крыши типа!
КРУПНОПАНЕЛЬНОГО ЗДАНИЯ С ТЕПЛЫМ
ВОДОСТОЧНАЯ
ВОРОНКА
2-4
=ТоГЕЙиз илонных ЦНИИЗПжииищл
МАТЕРИАЛОВ	г МОСКВА
/ш/ /г
ПЛАН КРЫШИ И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ
ПО
/^\	ШИНА ЗАЗЕМЛЕНИЯ 48АЪ
kJ JJ	/-CM. ПОЯСНИТЕЛЬНУЮ ЗДП1
здписку
ВОДОСТОЧНАЯ ВОРОНЕ А
2-
160-
2-35
ПО
2-4
2-5
оо
ZZZ
1978 ТЛ 21Б0-4 выпуск 2
ли сто в
СТАДИЯ ЛИ СТ
11
г. Москва
\ РЕБРО ЖЕСТКОСТИ
ПЛИТНЫЙ
ЗАСЫПНОЙ УТЕПЛИТЕЛЬ
\БОДОСГОЧНАЯ
ВОРОНКА
:СТКОСТИ\ Ш НЕСУЩАЯ ПАНЕЛЬ /
irain из тяжелого бетона
Схемы планов и разрезов крыши типа!
КРУПНОПАНЕЛЬНОГО ЗДАНИЯ С ХОЛОДНЫМ
ЧЕРДАКОМ И КРОВЛЕЙ ИЗ РУЛОННЫХ I IIIU UlflwU Will А
МАТЕРИАЛОВ	Щ
ООО
ПЛАН СТЕН И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
РЕБРО
ЖЕСТКОСТИ
.160-
ВАР
ВЫХОДДХГЦ
ПО /2.1
ТИПУ \ 2-46

РАДНОСТОИ
ТЕЛЕАИТЕИщД^^
^=ЕЬу/выХ0ЛНл/
Ч^Ц/ЬЫХОДН
DO
ВАРИАНТ
ОГРАЖДЕНИЯ
ВЕНТИЛЯЦИОННЫЕ БЛОКИ
ВЕНТИЛЯЦИОННЫЕ БЛОК
-1= 27о



НАЧОТД£ЛАН=15		А.СУХОВА
ГЛИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		М.СКАВИЧЕВСК^
ПРОВЕРИЛ		М СКАБИЧЕВСКАЯ
РАЗРАБОТАЛ		 1 л	И. ЛЕВИНА
ВАРИАНТ ПЛАНА КРЫШИ
И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ
ШИНА ЗАЗЕМЛЕНИЯ 4SAI
СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСИ
РАЛИОСТОЙКА
теЭДеантенна 1
ПО ТИПУ
/3
ПЛАН СТЕН И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
I
ВАРИАНТ
ОГРАЖДЕНИЯ
РЕБРО
ЖЕСТКОСТИ
1978 ТЛ 2.I6D-4 выпуск 2
листов
СТАДИЯ ЛИСТ
р
12
г. Москва
L.
НЕСУЩАЯ ПАНЕЛЬ ИЗ ТЯЖЕЛОГбТ
БЕТОНА
Схемы планов и разрезов крыши типаП
КРУПНОПАНЕЛЬНОГО ЗДАНИЯ С ХОЛОДНЫМ ....... .пп
ЧЕРДАКОМ И БЕЗРУЛОННОЙ КРОВЛЕЙ ЦИИИ2Пжи/1ищ/1
УТЕПЛИТЕЛЬ
£34У
РЕБРО ЖЕСТКОСТИ \
ПЛИТНЫЙ ИЛИ ЗАСЫПНОЙХ -



МАЧОТДЕА 15		А.СУХОВА
ГЛИНЖ. ПР-ТА		О. ГУТОРОВА
СТ.ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		МСКАБИЧЕВСКАЯ
РАЗРАБОТАЛ		И. ЛЕВИНА
ИЛЯНИОННЫЕ блоки

14
потт
ШИНА ЗАЗЕМЛЕНИЯ Ф8А1-
-СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ
ПЛАН КРЫШИ И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ
ПЛАН СТЕН И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ВАРИАНТ ПЛАНА КРЫШИ И ПАНЕЛЕЙ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ШИНА ЗАЗЕМЛЕНИЯ ФВДТ-
—СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ
.160
№
2-2
□ТИПУ
2
РАДИОСТОЙКАЙр^^^
ТЕЛЕАНТЕННА 4 11
ВОДОСТОЧНАЯ
ВОРОНКА
ЕНДОВА
НА КРЫШУ
ВЫТЯЖНАЯ Сч1
ШАХТА
*
ОГОЛОВОК
ОГРАЖДЕНИЯ
2,-И
1978 ТЛ 2.1БП-4 выпуск 2
листов
СТАДИЯ ЛИСТ
МЕСТНЫХ МАТЕРИАЛОВ С ТЕПЛЫМ |||i|i|jnn
ЧЕРДАКОМ И РУЛОННОЙ КРОВЛЕЙ ЦЦ И И JI 1ЖИ/1ИШ.4
Г. МОСКВА
п
ТИПУ !
А.СУХОВА
О.ГУТОРОВА
МСКАБИЧЕВСКДЯ
М. СКАБИЧЕВСКАЯ
Л.РОДНОВА
НАЧ.0ТДЕЛАН=15
ГЛ ИНЖ. ПР-ТА
СТ.ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
ОГОЛОВКИ
ВЕНТИЛЯЦИОННЫХ КАНАЛОВ
/<?
ВЕНТИЛЯЦИОННОГО и
КАНАЛА
ЕНЛОВАХп
1

ГГ
ВОДОСТОЧНАЯ
ВОРОНКА
Й/НЕСУЩЛЯ ПАНЕЛЬ ИЗ
ТЯЖЕЛОГО БЕТОНА
Схемы планов и разрезов крыши
ТИПА1 ЗДАНИЯ со стенами из

I.-	18?
>®к?^Уи«сЬгСНйй F
ей,п°во^о « итУт1 ?

•»S ,1'““^
’КС/
< ЛЛэ П
ВЕНТИЛЯЦИОННЫЙ
КАНАЛ
ВАРИАНТ/1160
ВЫХОДА
№1Х0ДНАКРЬШП\
ВОДОСТОЧНАЯ
WP0HKA I ВЕНТИЛЯЦИОННЫЕ^.
потипз
лбоЛпотште
< 1
РАДИОСТОИКА
ТЕЛЕАНТЕННА
ПЛАН КРЫШИ и панелей чердачного покрытия
ШИНА ЗАЗЕМЛЕНИЯ 4>8А1
-СМ. ПОЯСНИТЕЛЬНУЮ ЗАПИСКУ
ТИПУ
ВАРИАНТ ПЛАНА КРЫШИ И ПАНЕЛЕЙ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ШИНА ЗАЗЕМЛЕНИЯ 4>8А1~
СМПОЯСНИТЕЛЬНУЮ ЗДЛИСКУ /
ffiD-
по
ТИПУ
1	\ЕНДДЬА
КАНАЛЫ
ПЛАН СТЕН И ПАНЕЛЕЙ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ПОТИПУ
.16
1978 Т2 2.I6D-4 выпуск 2
листов
СТАДИЯ
Г.МОСКВА
П
ТИПУ
Схемы планов и разрезов крыши
ТИПА1 ЗДАНИЯ СО СТЕНАМИ ИЗ МЕСТНЫХ
МАТЕРИАЛОВ С ХОЛОДНЫМ I 11 11 11J *"]Г|
ЧЕРДАКОМ И РУЛОННОЙ КРОВЛЕН ЦНИИ JI 1ЖИ/1ИШ./1
КАЧ0ТАЕЛАНЧ5
ГЛ.ИНЖ.ПР-ТА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
А. СУХО БА
□ ГУТОРОВА
М.СКАБИЧЕВСКАЯ
М.СКАБИЧЕККАЯ
Л. РОАН О БА
ЛИСТ
14
2.-5
т
[ РАЛИОСТОЙКА^
I ТЕЛЕАНТЕННА|
ПОТИПУ
КАНАЛЫ

ВАРИАНТ
ОГРАЖДЕНИЯ
О СТОЧНАЯ
БОРОНКА
EHAOBA^^oq
ПАИТНЫИ ИЛИ
ЗАСЫПНОЙ -
УТЕПЛИТЕЛЬ

16
1 ВЕРХНИЙ СЛОЙ ИВ РУБЕРОИДА КРОВЕЛЬНОГО С КРУПНО-
ЗЕРНИСТОЙ ПОСЫПКОЙ МАРОК РКК-500А, РКК-400А,
РКК-4ООБ, РКК-400В ПО ГОСТ 1092.3-76;_____________
5 НИЖНИХ'СЛОЯ НА ГОРЯЧЕЙ БИТУМНОЙ МАСТИКЕ СО
СПЛОШНОЙ ПРИКЛЕЙКОЙ из:	_________________
а)	РУБЕРОИДА КРОВЕЛЬНОГО с МЕЛКОЗЕРНИСТОЙ ПОСЫПКОЙ
МАРОК РКМ-350Б, РКМ-35ОВ, ПО ГОСТ 10923-76;
б)	РУБЕРОИДА ПОДКЛАДОЧНОГО С ПЫЛЕВИДНОЙ ПОСЫПКОЙ
МАРОК РПП-350Б, РПП-350Б, РПП-300А, РПП-300Б, РПП~300В
ПОГОСТ 10923-76;
6) РУБЕРОИДА ПОДКЛАДОЧНОГО С МЕЛКОЗЕРНИСТОЙ ПОСЫПКОЙ
МАРОК РПМ-ЗООА, РПМ-ЗООБ,РПМ-300В ПО ГОСТ 10923-76;
г) ПЕРГАМИНА КРОВЕЛЬНОГО МАРКИ П-350, П-300 ПО Г0СТ2697-75
О
<
ей
О
о
<
о
и
1 ВЕРХНИЙ СЛОЙ ИЗ СТЕКЛОРУБЕРОИДА МАРКИ С-РК
ПО ГОСТ 15879-70;___________________________________
3 НИЖНИХ СЛОЯ НА ГОРЯЧЕЙ БИТУМНОЙ МАСТИКЕ ИЗ СТЕКЛО-
РУБЕРОИДА МАРКИ С-РМ ПО ГОСТ 15679-70.
1 ВЕРХНИЙ СЛОЙ ИЗ РУБЕРОИДА КРОВЕЛЬНОГО С КРУПНОЗЕРНИС-
ТОЙ ПОСЫПКОЙ МАРОК РКК-500А,РКК-400А,РКК-400Б,РКК-400В ПОГ0СТ10923-76;
2СРЕДНИХ СЛОЯ СО СПЛОШНОЙ ПРИКЛЕЙКОЙ ИЗГ________________________
а) РУБЕРОИДА КРОВЕЛЬНОГО С МЕЛКОЗЕРНИСТОЙ ПОСЫПКОЙ МАРОК
РКМ-350Б, РКМ-350В ПО ГОСТ 10923-76;
5) РУБЕРОИДА ПОДКЛАДОЧНОГО С ПЫЛЕВИДНОЙ ПОСЫПКОЙ МАРОК
РПП-350Б,РПП-350В1РПП-5ООА,РПП-30ОБ) РПП-300В ПО Г0СТ10923-76;
8) РУБЕРОИДА ПОДКЛАДОЧНОГО С МЕЛКОЗЕРНИСТОЙ ПОСЫПКОЙ
МАРОК РПМ-ЗООА, РПМ-ЗООБ, РПМ-3008 ПО ГО СТ 10923-76;
г) ПЕРГАМИНА КРОВЕЛЬНОГО МАРОК П-350, П'ЗОО ПО ГОСТ2697-75
1 НИЖНИЙ СЛОЙ ИЗ СПЛОШНОГО РУБЕРОИДА С ТОЧЕЧНОЙ ИЛИ ПОЛО-
СОВОЙ ПРИКЛЕЙКОЙ ИЛИ ПЕРФОРИРОВАННОГО РУБЕРОИДА
С ТОЧЕЧНОЙ ПРИКЛЕЙКОЙ (CM. УЗЕЛ б).
1. В УЗЛАХ 1.2 ПРИ ВЫСОКОЙ ВЛАЖНОСТИ ПАНЕЛЕЙ КРЫШ ПРИМЕНЯЕТСЯ ТОЧЕЧНАЯ ИЛИ ПОЛОСОВАЯ
ПРИКЛЕЙКА НИЖНЕГО СЛОЯ РУБЕРОИДА ПО ДЕТАЛИ УЗЛА б НА ЛИСТЕ 16.
2. Защитным слоем вкровлях является крупнозернистая посыпка на лицевой поверхности
РУБЕРОИДА ДЛЯ I И И КЛИМАТИЧЕСКИХ РАЙОНОВ И ГРАВИЙ ПО ГОСТ8268-74* ДЛЯ IJJ И IV КЛИ-
МАТИЧЕСКИХ РАЙОНОВ.УКЛАДЫВАЕМЫЙ НА МЕСТЕ СТРОИТЕЛЬСТВА ПО ДЕТАЛИ УЗЛА 7 НА ЛИСТЕ 16.
			IV/8	ТЛ 2.1БП-4 выпуск 2


НАЧ.0ТДЕЛАН45		А. СУХОВА	Варианты кровель из рулонных МАТЕРИАЛОВ С ПРИКЛЕЙКОЙ ГОРЯЧЕЙ БИТУМНОЙ МАСТИКОЙ ДЛЯ КРЫШИ типа1. 'Узел 1.2,3		СТАДИЯ	ЛИСТ	листов
ГЛ.ИЮК.ПР-ТА		□ ГУТОРОВА			Р	15
СТ. ИНЖЕНЕР		МСКАБИЧЕВСКАЯ			ЦИИИ2Пжи/1иш.д г Москва
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		В-МИХАЙЛОВА
/622/
/7
Л
I

{ВЕРХНИЙ СЛОЙ ИЗ РУБЕРОИДА НАПЛАВЛЯЕМОГО МАРКИ РК’500-2
ПО ТУ 21-27-35-78;
2 НИЖНИХ СЛОЯ ИЗ РУБЕРОИДА НАПЛАВЛЯЕМОГО МАРКИ РМ-500’2
по ТУ 21-27-35-78
{ВЕРХНИЙ СЛОЙ ИЗ РУБЕРОИДА НАПЛАВЛЯЕМОГО МАРОК РК"500-2
РК-420-1 или РК-350-1 по ТУ 21-27-35-78;
1 СРЕДН ИЙ СЛОЙ ИЗ РУБЕРОИДА НАПЛАВЛЯЕМОГО МАРКИ РМ-420-1
ИЛИ РМ-350-1 ПО ТУ 21-27-35-78;
1 НИЖНИЙ СЛОЙ ИЗ РУБЕРОИДА НАПЛАВЛЯЕМОГО МАРКИ РМ-500"2
ПОТУ 21-27-35-78
РУБЕРОИД СО СПЛОШНОЙ
и
>0
ш

ПРИКЛЕИКОИ
о
о
о
о
О
о
А
о
о
о
о
о
о
ЙЖНИЙ СЛОЙ ИЗ ПЕРФОРИРОВАННОГО РУБЕ-
РОИДА, УЛОЖЕННЫЙ НАСУХО
РУБЕРОИД СО СПЛОШНОЙ
ПРИКЛЕЙКОЙ
с
ТОЧЕЧНАЯ ПРИКЛЕЙКА
;ыпкой вниз
КОВРА
РУБЕРОИД С КРУПНО-
ЗЕРНИСТОЙ ПОСЫПКОЙ,УЛО-
ЖЕННЫИ ПО;-----------
ОСНОВАНИЕ
1	Защитным слоем в кровлях является крупнозернистая посыпка
НА ЛИЦЕВОЙ ПОВЕРХНОСТИ РУБЕРОИДА ДЛЯI И IT КЛИМАТИЧЕСКИХ РАЙОНОВ.
2	. Для ЗАЩИТЫ КРОВЕЛЬ ОТ ДЕЙСТВИЯ СОЛНЕЧНОЙ РАДИАЦИИ В III И IV КЛИМАТИЧЕС-
КИХ РАЙОНАХ НА МЕСТЕ СТРОИТЕЛЬСТВА СЛЕДУЕТ УСТРАИВАТЬ ДОПОЛНИТЕЛЬ-
НЫЙ СЛОЙ ИЗ ГРАВИЯ ВЗАМЕН КРУПНОЗЕРНИСТОЙ ПОСЫПКИ (.СМ.УЗЕЛ7).
о»



НАЧ.0ТДЕЛАНЧ5		Л. СУХО В А
ГЛ. ИНЖ. ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКА?
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		В.МИХАЙЛОВА
1978 ТЛ 2.1БП-4 выпуск 2
Варианты кровель из рулонных материалов
С НАПЛАВЛЯЕМЫМ РУБЕРОИДОМ ДЛЯ КРЫШИ
ТИПА!. УЗЛЫ 4,5.
Детали точечной прмклеики нижнего
СЛОЯ РУБЕРОИДА И УСТРОЙСТВА ДОПОЛНИТЕ/'
НОГО ЗАЩИТНОГО СЛОЯ КРОВЛИ.'ИЗЛЫб,!
СТАДИЯ	лист	листов
Р	16	1 '*
ЦЦИИ2Пжи/1ищ/1 Г. М ОСКВА


Id
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНАЯ НА БИ-
ТУМНОМ СВЯЗУЮЩЕМ ПО Г0СТ12394-66
HE МЕНЕЕ 250
HE БОЛЕЕ 80
ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ЛЕГКОГО ИЛИ ЯЧЕИС-
ТОГО БЕТОНА
ПОЛОСА ИЗ РУЛОННОГО МАТЕРИАЛА
ОДНОСТОРОННЕЙ ПРИКЛЕЙКОЙ НА
ШИРИНУ 50 ММ
ОСНОВНАЯ КРОВЛЯ
HE МЕНЕЕ 250
HE БОЛЕЕ 80
ЦЕМЕИТН0-ПЕСЧАНЫЙ РАИ;
ВОР МАРКИ НЕ МЕНЕЕ 100
20
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
/ЧЕРДАЧНОГО ПОКРЫТИЯ
ПОЛОСА ИЗ РУЛОННОГО МАТЕРИАЛА С
□СТОРОННЕЙ ПРИКЛЕЙКОЙ НА ШИРИНУ 50 ММ
ИТА МЯГКАЯ МИНЕРАЛОВАТНАЯ НА БИ-
МНОМ СВЯЗУЮЩЕМ ПО ГОСТ 12394-66
ОСНОВНАЯ КРОВЛЯ
ГЕРМЕТИК-П0Р0И30Л В ВИДЕ	ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ ИЛИ
ЧЕРДАЧНОГО ПОКРЫТИЯ


-
НАЧ. ОТДЕЛАМ		А.СУХОВА
ГЛИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		Л.РОДНОВА
ПРОВЕРИЛ		0. ГУТОРОВ А
РАЗРАБОТАЛ		Л.РОДНОВА

ОК-
1978 Т Л 2.1БП-4 выпуск 2
Рядовые стыки панелей чердачного пок-
рытия КРЫШ ТИПА1ИЦ с теплым и
ХОЛОДНЫМ ЧЕРДАКАМИ.^ЗЛЫ 8.9,10
СТАДИЯ ЛИСТ
ЛИСТОВ
п
ЦИИИ2Пжи/1ит/1
Г. МОСКВА
/62#/
19
АНТИСЕПТИРОВАННАЯ
ДОСКА 25*150 ПО ВСЕЙ
ДЛИНЕ СТЕНЫ
ОСНОВНАЯ КРОВЛЯ
БЕТОН М100
100
НЕ МЕНЕЕ 750
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
РУЛОННОГО КОВРА
ОСЬ ВОРОНКИ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР МАРКИ 100
ВНУТРЕННЯЯ СТЕНА ЧЕРДАКА
190
190
380
ШВЫ И ОТВЕРСТИЯ В ПАНЕЛЯХ ЧЕРДАЧНОГО ПЕРЕКРЫ-
ТИЯ ЗАДЕЛЫВАЮТСЯ ЦЕМЕНТНО-ПЕСЧАНЫМ РАСТВОРОМ
марки юо. При неровной поверхности перекрытия
ДОПУСКАЕТСЯ ЗАТИРКА ИЛИ СТЯЖКА ИЗ ЦЕМЕ-
НТНО-ПЕСЧАНОГО РАСТВОРА.
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
АНТИСЕПТИРОВАННАЯ
ДОСКА 30*120 С ШАГОМ
1,5 М
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
ПОДКЛАДКА ИЗ КИРПИ-
ЧА ПОД ОПОРЫ ПЛИТ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНАЯ Н
БИТУМНОМ СВЯЗУЮЩЕМ ПО Г0СТ12394-66



НАЧ.0ТДЕЛЛ№15		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		агуторова
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		И. ЛЕВИНА
1978 ТЛ 2.1БП-4 выпуск 2
Деталь опирания панелей чердачного
покрытия и перекрытия на внутрен-
нюю СТЕНУ ИЗ МЕСТНЫХ МАТЕРИАЛОВ КРЫШИ
типа! с теплым чердаком. Узел 11
стадия лист листов
Р 18 I — ~
ЦЫИИЭПжияищ^
Г-МОСКВ А


20
т
8?

5

АНТИСЕПТИРО ВАННАЯ
ДОСКА 25*150 ПО ВСЕЙ
ДЛИНЕ СТЕНЫ
БЕТОН МЮО
ЮО
ВНУТРЕННЯЯ СТЕНА ЧЕРДАКА
НЕ МЕНЕЕ ТБО
Ь=27о
ОСНОВНАЯ КРОВЛЯ
РАСТВОР МАРКИ 100
190
380
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
\ПОДКЛАДКА ИЗ КИРПИ-
ЧА ПОД ОПОРЫ ПЛИТ
ЧЕРДАЧНОГО ПОКРЫТИЯ
чАНТИСЕПТИРОВАННАЯ
ДОСКА 30x120 С ШАГОМ
1,5 М
ЖЕЛЕЗОБЕТОННАЯ РЕБРИСТАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ЦЕМЕНТНОгПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
ПЛИТНЫЙ ИЛИ ЗАСЫПНОЙ
УТЕПЛИТЕЛЬ
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
РУЛОННОГО КОВРА
ОСЬ ВОРОНКИ

ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНАЯ НА
БИТУМНОМ СВЯЗУЮЩЕМ ПО Г0СТ12394-66



	•-
НАЧ.0ТДЕЛАНН5		А.СУХОВА
ГЛ.ИИЖ.ПР-ТА		0ГУТОРОВА
СТИНЖЕНЕР		М.СКАБИЧЕВСШ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		И.ЛЕВИНА
1978 ТЛ 2.1 Б□ -4 выпуск 2
СТАДИЯ	ЛИСТ	ЛИСТОВ
Р	19
Деталь опирания панелей чердачного
ПОКРЫТИЯ и ПЕРЕКРЫТИЯ НА ВНУТРЕН-
НЮЮ СТЕНУ ИЗ МЕСТНЫХ МАТЕРИАЛОВ । ц ц i| 1ПП
КРЫШИ ТИПА IС ХОЛОДНЫМ ЧЕРДАКОМ .Узел 12 Цп И Hdl 1ЖИ/1ИШИ
г. Москва
/£2J7

«О
ЗАКЛАДНЫЕ ДЕТАЛИ
МОНТАЖНЫЙ СОЕДИНИТЕЛЬНЫЙ
ЭЛЕМЕНТ Д75хб 1=100
ЗАКЛАДНАЯ ДЕТАЛЬ/
итоПРОЕКТр
£75x8
С=100
ОСНОВНАЯ КРОВЛЯ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
А
БЕТОННЫЙ БОРТОВОЙ
КАМЕНЬ М100
АВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
тонного МАТЕРИАЛА
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
БЕТОНОВ
БЕТОННЫЙ БОРТОВОЙ
КАМЕНЬ М100
МОНТАЖНЫЙ СОЕДИНИТЕЛЬНЫЙ
/ ЭЛЕМЕНТ 1.75x8 1=100
1 ЛОТКОВАЯ ПАНЕЛЬ
1 ' ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
БЕТОНОВ
ЖЕЛЕЗОБЕТОННАЯ ОПОРНАЯ ВНУТРЕННЯЯ
СТЕНОВАЯ ПАНЕЛЬ ЧЕРДАКА
ПО ПРОЕКТ)
УТЕПЛИТЕЛЬ из МЯГКОЙ МИНЕРАЛОВАТНОЙ
ПЛИТЫ НА БИТУЙНОМ СВЯЗУЮЩЕМ по
ГОСТ 12394-66

СВАРКА ПО ПЕРИМЕТРУ
УГОЛКА
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
БЕТОНОВ
При необходимости,создание уклона в
ЛОТКЕ КРЫШИ делать за счет цементной стяж-
ки ИЗ РАСТВОРА МАРКИ 100



НАЧ. ОТДЕЛА^		А.СУХОВА
ГА.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ	у	0		0ГУТОРОВА
РАЗРАБОТАЛ		ВМИХАЙЛОВА
(978 ТД 2.I6D-4 выпуск 2
СТАДИЯ
лист
20
ЛИСТОВ
Деталь сопряжения панелей чердачно-
го ПОКРЫТИЯ С ЛОТКОВОЙ ПАНЕЛЬЮ И ВНУТ-
РЕННЕЙ ОПОРНОЙ СТЕНОВОЙ ПАНЕЛЬЮ В III 111 ЬППм/м /иш л
КРЫШАХ ТИПАХ С ТЕПЛЫМ 4EPAAK0M.ta13 ЦНИ ИЛ 1Ж.И/1ИЩЯ
г. Москва
/ш/ 2Z

“К
/7'5С
MJ

ДВА ДОПОЛНИТЕЛЬНЫХ слоя
РУЛОННОГО
115x8 С=1ОО
ПО
ПРОЕКТУ
МОНТАЖНЫЙ СОЕДИНИТЕЛЬ-
НЫЙ ЭЛЕМЕНТ L15x8 felOO
ЖЕЛЕЗОБЕТОННАЯ/!
ОСНОВНАЯ КРОВЛЯ
ЗАКЛАДНЫЕ ДЕТАЛИ
ЗАКЛАДНАЯ ДЕТАЛЬ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР МАРКИ 100
П5х8 СЧОО
РЕБРИСТАЯ ПАНЕЛЬ
чердачного покрытия 2
ИЗ ТЯЖЕЛОГО БЕТОНА
ЛОТКОВАЯ ПАНЕЛЬ ИЗ
ТЯЖЕЛОГО БЕТОНА
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
ПО ПЕРИМЕТРУ УГОЛКА 6К
ШВА МЕЖДУ ЛОТКОВЫМИ
СВАРКА ПО ПЕРИМЕТРУ
УГОЛКА 61\
РЕБРИСТАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ТЯЖЕЛОГО БЕТОНА
I
ш
ПО
ПРОЕКТУ
• <
МАТЕРИАЛА
Монтажный соединительный
ЭЛЕМЕНТ L15X8 ЫОО

ЖЕЛЕЗОБЕТОННАЯ ОПОРНАЯ ВНУТРЕН-
НЯЯ СТЕНОВАЯ ПАНЕЛЬ ЧЕРДАКА
СВАРКА,
ВЕРХ
ПАНЕЛЯМИ ЗАДЕЛАТЬ МЯГКОЙ
МИНЕРАЛО ВАТНОЙ ПЛИТОЙ НА
БИТУМНОМ СВЯЗУЮЩЕМ ПО
ГОСТ 12394-66
СВАРКА ПО ПЕРИМЕТ-
| РУ УГОЛКА 6L
I_______А________
ПРИ НЕОБХОДИМОСТИ, СОЗДАНИЕ УКЛОНА В ЛОТКЕ КРЫШИ ДЕЛАТЬ ЗА СЧЕТ
ЦЕМЕНТНОЙ СТЯЖКИ ИЗ РАСТВОРА МАРКИ 100.



НАЧ.0ТДЕЛАк--15		А. СУХО В А
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕ8СКА5
ПРОВЕРИЛ	'JT		 		У	О.ГУТОРОВА
РАЗРАБОТАЛ		^МИХАЙЛОВА
1978 ТЯ 2.1БП-4 выпуск 2
СТАДИЯ ЛИСТ
ЛИСТОВ
Деталь сопряжения панелей чер-
дачного ПОКРЫТИЯ С ЛОТКОВОЙ ПА-
НЕЛЬЮ И ВНУТРЕННЕЙ ОПОРНОЙ СТЕНО-1 I || |ЫЬППх1/и XIян л
ВОЙ ПАНЕЛЬЮ Б КРЫШАХ ТИПА I ЦпИИЛ 1ЖИ/1ИЩЛ
С ХОЛОДНЫМ ЧЕРДАКОМ. УЗЕЛ 14
21
г. Москва
/язя/ 23
23
МОНТАЖНЫЙ СОЕДИНИТЕЛЬ
НЫИ ЭЛЕМЕНТ
LT5x8 ЕИОО
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
КРОВЕЛЬНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ СОСТАВАМИ
ЛОТКОВАЯ ПАНЕЛЬ
ЗАКЛАДНЫЕ ДЕТАЛИ/
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
ГЕРМЕТИК-П0Р0И30Л В ВИДЕ ПОЛОС
ИЛИ ЖГУТОВ ПО ГОСТ 19Ш-ТЗ
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ или
ОКРАСОЧНЫМИ СОСТАВАМИ

ПО ПРОЕКТ У
ЖЕЛЕЗОБЕТОННАЯ ОПОРНАЯ ВНУТРЕННЯЯ
СТЕНОВАЯ ПАНЕЛЬ ЧЕРДАКА
7
КИ100 ПОКРЫТЬ МАСТИЧНЫМИ или
ОКРАСОЧНЫМИ СОСТАВАМИ



НАЧ0ТДЕЛАгН5		А. СУХОВА
ГЛ.ИНЖПР-ТА		О.ГУТОРОВА
СТИНЖЕНЕР		Л.РОДНОБА
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		Л.РОЛНОВА
I978 ТЛ 2.1Б0-4 ВЫПУСК 2
Детали сопряжения панелей чердачно-
го покрытия с лотковой панелью и внут-
ренней опорной стеновой панелью в кры-
шах типа П С ХОЛОДНЫМ ЧЕРДАКОМ ^ЗЕЛ15
СТАДИЯ лист
Р 22
листов
ЦЦИИ2Пжи/1ищ/1
ГМОСКВА
/Ш/
24
ОЦИНКОВАННАЯ
КРОВЕЛЬНАЯ СТАЛЬ
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТАНАВ- <
ЛИВАТЬ ЧЕРЕЗ 600 ММ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600ММ
ЗАЛОЖИТЬ АНКЕРНЫЙ
ВЫПУСК Ф18А1
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
ПЛИТА МЯГКАЯ МИНЕРАЛО-
ВАТНАЯ НА БИТУМНОМ СВЯЗУЮ-
ЩЕМ ПО ГОСТ 12394-66
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
.80
ОСНОВНАЯ КРОВЛЯ
3 ДОПОЛНИТЕЛЬНЫХ
СЛОЯ РУБЕРОИДА НА
БИТУМНОМ МАСТИКЕ
я
а?
СТОЙ КАФ 18 АТ~
С ШАГОМ 1200
Ф16А1
ПО ПЕРИМЕТРУ КРЫШИ
100
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО ПО-
КРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
БОРТОВОЙ КАМЕНЬ ИЗ БЕТОНА М100
а-а
I
СТОЙКА 418AI
С ШАГОМ 1200
СТОЙКА ОГРАЖДЕНИЯ Ф18А1
С ШАГОМ 1200
АНКЕРНЫЙ ВЫПУСК Ф18А1
СВАРКА ПО ВЫСОТЕ АНКЕРНОГО
ВЫПУСКА
Ф16А1_________
ПО ПЕРИМЕТРУ КРЫШИ
ОСНОВНАЯКРОВЛЯ
\ РЕБРИСТАЯ
ЖЕЛЕЗОБЕТОННАЯ
ЗДОПОЛНИТЕЛЬНЫХ
СЛОЯ РУБЕРОИДА НА
БИТУМНОЙ МАСТИКЕ

ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ
СТАЛЬ
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТА-
НАВЛИВАТЬ ЧЕРЕЗ 600ММ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
ЗАЛОЖИТЬ АНКЕРНЫЙ
ВЫПУСК Ф18А1
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
UEMEHTHO-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
РАЗМЕР Д' - СМ.ТАБЛИЦУ
НА ЛИСТЕ 54
.80
150 100 100
ПЛИТА ЧЕРДАЧНОГО ПОКРЫТИЯ
БОРТОВОЙ КАМЕНЬ ИЗ БЕТОНА М100

	-

НАМ. ОТДЕЛАМ		АСУХОВА
ГЛИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		М.СКАБИЧЕККАЯ
ПРОВЕРИЛ		ОГУТОРОВА
РАЗРАБОТАЛ		В. МИХАЙЛОВА
1978 ТД 2.I5D-4 выпуск 2
СТАДИЯ ЛИСТ
АИСТОВ
КАРНИЗНЫЕ УЗЛЫ С РЕШЕТЧАТЫМ ОГРАЖ-
ДЕНИЕМ В КРУПНОПАНЕЛЬНЫХ ЗДАНИЯХ
т№ь и °- ЦИИИЗПжииищл
ЛОДНЫМ ЧЕРДАКАМИ.УЗЛЫ 1о,11 г. Москва
23
г. Москва
/ш/ яг
°5
С
1=5%
ВАРИАНТ КОНСТРУКЦИИ
ПАНЕЛИ ПОКРЫТИЯ
а
СТОЙКАФ18А1
С ШАГОМ 12100
4>16А1 ПО ПЕРИ
МЕТРУ КРЫШИ
„ГГ-ОБРАЗНАЯ ПЛИТА- НАЩЕЛЬНИК
СЕЧЕНИЕ ..CL-a’ СМ. ИА АИСТЕ ЧЪ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ НЕ МЕНЕЕ 100
НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ
ЧЕРДАКА •
ЗАЛОЖИТЬ АНКЕР-,
НЫН БЫПЗСКФ18А1
7100
НАЧ.ОТДЕЛА №15
ГЛ.ИНЖ.ПР-ТА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
_ ЦЕМЕНТНО-ПЕС-
\ ЧАИЫЙ РАСТВОР
МАРКИ НЕ МЕНЕЕ 100
ЛНАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
СТАЛИ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ
СТАЛЬ
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТАНАВ-
ЛИВАТЬ ЧЕРЕЗ 600 ММ
МЕТАЛЛИЧЕСКАЯ ШАЙБА 100*100*4
Б МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
ГЕРМЕТИК-ПОРОИЗОЛ Б ВИДЕ ПОЛОС
ИЛИ ЖГУТОВ ПОГОСТ 19117-13
РАЗМЕР „а - СМ. ТАБЛИЦУ НА ЛИСТЕ 54


А. СУХОВА
0. ГУТОРОВА
Л.РОДНОВА
0. ГУТОРОВА
Л.РОДНОВА
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ ИЛИ
ОКРАСОЧНЫМИ СОСТАВАМИ

ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКОВАННОЙ
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ СОСТАВАМИ
да|, Ацементно-песчаный РАСТВОР МАРКИ
НЕ МЕНЕЕ 100
1978 ТЛ 2.IED-4 выпуск 2
СТАДИЯ
лист листов
Карнизные узлы с решетчатым и
СПЛОШНЫМ ОГРАЖДЕНИЕМ В КРУПНОПА-
НЕЛЬНЫХ ЗДАНИЯХ ДЛЯ КРЫШИ ТИПА П | ||1| ПИПм/п ллч л
С ХОЛОДНЫМ ЧЕРДАКОМ. Узлы 18,19	ЦНИИЛ 1ЖИ/1и1ЦХ1
24
г. Москва

.Xi
26
*ё
5

ТТЧ ^АЛЬ
20)
ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ КРОВЕЛЬНЫЕ КОСТЫЛИ УСТАНАВЛИ-
ВАТЬ ЧЕРЕЗ 600ММ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600ММ
100.10
550
ю
&
ОСНОВНАЯ КРОВЛЯ
о
6,80
in
ПРИКЛЕЙКА ВЕРХНЕЙ КРОМКИ
СКОЛЬЗЯЩЕЙ ПОЛОСЫ
СКОЛЬЗЯЩАЯ ПОЛОСА РУЛОН-
НОГО МАТЕРИАЛА
ПРИКЛЕЙКА СКОЛЬЗЯЩЕЙ
ПОЛОСЫ
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТ-
НАЯ НА БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ 12394-66
НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ
ЧЕРДАКА
ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ
СТАЛЬ
ПРИСТРЕЛИТЬ
ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
ПРИКЛЕЙКА ВЕРХНЕЙ КРОМКИ
СКОЛЬЗЯЩЕЙ ПОЛОСЫ
СКОЛЬЗЯЩАЯ ПОЛОСА РУЛОННОГ
МАТЕРИАЛА
ПРИКЛЕЙКА СКОЛЬЗЯЩЕЙ ПОЛОСЬ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ НЕ МЕНЕЕ 100
НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ
ЧЕРДАКА
МЕТАЛЛИЧЕСКАЯ ПОЛОСА1ШАЙБА)100х60х4 ММ
В МЕСТАХ ПРИСТРЕЛ КН ДЮБЕЛЯМИ
МЕТАЛЛИЧЕСКАЯ ПОЛОСА ( ШАЙБА)
100x100x4ММ Б МЕСТАХ ПРИ-
СТРЕЛКИ, ДЮБЕЛЯМИ	о
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКОВАН- ®
НОЙ КРОВЕЛЬНОЙ СТАЛИ
3ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕРО-
150
ер
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО ПОК-
РЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР. МАРКИ .
НЕ МЕНЕЕ 100
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТАНАВЛИВАТЬ ЧЕРЕЗ
600 мм	, , ч
МЕТАЛЛИЧЕСКАЯ ПОЛОСА (ШАЙБА)
100Х60Х4ММ В МЕСТАХ ПРИСТРЕЛКИ
ДЮБЕЛЯМИ ___________
£
3 ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕРОИДА
ХоСНОВНАЯ КРОВЛЯ
150
МЕТАЛЛИЧЕСКАЯ ПОЛОСА(ШАЙБА)
СТРЕЛКИ ДЮБЕЛЯМ И	£
ЗАЩИТНЫЙ ФАРТУК ИЗ	£
ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
100,100
550
РЕБРИСТАЯ ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
ИЗ ТЯЖЕЛОГО БЕТОНА
«Г/100x100x4ММ Б МЕСТАХ ПРИ-

РАЗМЕРД- СМ.ТАБЛИЦУ НА ЛИСТЕ 54



НАЧ0ТДЕЛАНЧ5		А.СУХОБА
ГЛ.ИНЖ. ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		^МИХАЙЛОВА
1978 ТД 2.16D-4 выпуск 2
СТАДИЯ ЛИСТ
ЛИСТОВ
КАРНИЗНЫЕ УЗЛЫ СО СПЛОШНЫМ ОГРАЖ-
ДЕНИЕМ В КРУПНОПАНЕЛЬНЫХ ЗДАНИЯХ
ДЛЯ КРЫШИ ТИПА I С ТЕПЛЫМ И | IIJUUTIy/bMMIII Л
ХОЛОДНЫМ чердАками^злы 20,21 ЦНИ ИЛ 1ЖИ/1ИЩ4
г. Москва
/628/

1
в

ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ
СТАЛЬ
КРОВЕЛЬНЫЕ КОСТЫЛИ /
УСТАНАВЛИВАТЬ ЧЕРЕЗбООМИ
ПРИСТРЕЛИТЬ ДЮБЕЛЯ М И
С ШАГОМ ОТО ММ
ЗАЛОЖИТЬ АНКЕРНЫЙ
ВЫПУСК 418AI	~
НАРУЖНАЯ СТЕНА
ЧЕРДАКА
ПЛИТА МЯГКАЯ МИНЕРДЛОВАТ-
НАЯ НА БИТУМНОМ СВЯЗУЮ-
ЩЕМ ПО ГОСТ 12394-66
80
СТОЙКА 418AI
С ШАГОМ 1Z00MM
Ф16АТ
ПО ПЕРИМЕТРУ КРЫШИ
ОСНОВНАЯ КРОВЛЯ
Сечение ,о,-(Г-см.на листе 23
а
10
ОСНОВНАЯ КРОВЛЯ
380
3 ДОПОЛНИТЕЛЬНЫХ
СЛОЯ РУБЕРОИДА НА
БИТУМНОМ МАСТИКЕ
3 ДОПОЛНИТЕЛЬНЫХ
СЛОЯ РУБЕРОИДА НА
БИТУМНОЙ МАСТИКЕ
СТОЙКА Ф18AI
ШАГОМ 1200 ММ
zi^tibofiod

ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ
СТАЛЬ
380
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТА-/18Р
НАВЛИВАТЬ ЧЕРЕЗ 600ММ •
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
ЗАЛОЖИТЬ АНКЕРНЫЙ
ВЫПУСК Ф18А1
НАРУЖНАЯ СТЕНА ЧЕРДАКА
ЦЕМЕНТНО-ПЕСЧАНЫЙ рдст-
ВОР МАРКИ НЕ МЕНЕЕ 100



ИАЧ0ТДЕЛАН=15		А. СУХОВА
ГЛ.ИИЖ. ПР-ТА		0. ГУТОРОВА
СТ.ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		ВМИХАЙЛОВА
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
БЕТОННЫЙ БОРТОВОЙ KAMEHbMAPKHjOO
Ф16А1
ПО ПЕРИМЕТРУ КРЫШИ
150 100 100
РЕБРИСТАЯ ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
ЧЕРДАЧНОГО ПОКРЫТИЯ ИЗ ТЯЖЕ-
ЛОГО БЕТОНА
БЕТОННЫЙ БОРТОВОЙ КАМЕНЬ МАРКИ 100
Размер „а?-см.таблицу на листе 63
I978 ТЛ 2.I6D-4 ВЫПУСК 1
стадия лист
листов
Карнизные узлы с решетчатым ограж-
дением КРЫШИ ТИПА! С ТЕПЛЫМ и
ХОЛОДНЫМ ЧЕРДАКАМИ СО СТЕНАМИ | || II ШПГк.,., л..
ИЗ МЕСТНЫХ МАТЕРИАЛОВЕДЫ 22,23 ЦП И Udi I ЖИЛИЩ Л
26
г. Москва


&
&

S'
ад
5
2

OI
ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ СТАЛЬ
ОЦИНКОВАННАЯ КРОВЕЛЬНАЯ СТАЛЬ
КРОВЕЛЬНЫЕ КОСТЫЛИ 'УСТАНАВЛИВАТЬ ЧЕРЕЗ600 ММ
НАРУЖНАЯ СТЕНА ЧЕРДАКА
НАРУЖНАЯ СТЕНА ЧЕРДАКА
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАС-
ТВОР МАРКИ НЕ МЕНЕЕ 100
ПРИСТРЕЛИТЬ ДЮБЕЛЯ-,
МИ С ШАГОМ 600 ММ
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТ-
НАЯ НА БИТУМНОМ СВЯЗУЮ-
ЩЕМ ПО ГОСТ 12394-66
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600ММ
ОСНОВНАЯ КРОВЛЯ
ОСНОВНАЯ КРОВЛЯ
МЕТАЛЛИЧЕСКАЯ ПОАОСА(шАЙБА)ЮОхЫИ
80/g МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМ Й
^металлическая полоса (ш ай ба) ic№ioo*4
МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ о
ЗАЩИТНЫЙ ?АРТУК ИЗ ОЦИНКОВАННОЙ
СТАЛИ
3 ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕРОИДА

»	’ у у
1504100 100
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО ПО-
КРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
. \ ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР МАРКИ 100
КРОВЕЛЬНЫЕ КОСТЫЛИ УСТАНАВЛИВАТЬ ЧЕРЕЗ 600ММ
МЕТАЛЛИЧЕСКАЯ ПОЛОСА (ШАЙБА) 100x60*4
80УВ МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ
МЕТАЛЛИЧЕСКАЯ ПОЛОСА (ШАЙБА$100ХЮО*4
В МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ с
ЗАЩИТНЫЙ ТАРТУ К ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ
5 ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕРОИДА
150 100 100,
----?—-тН—if
РЕБРИСТАЯ ЖЕЛЕЗОБЕТОННАЯ ПЛИТА
CL-380 ЧЕРДАЧНОГО ПОКРЫТИЯ ИЗ ТЯЖЕЛОГО
БЕТОНА
Размера’- см.таблицу на листе 63



НАЧОТДЕЛАНЗ		А.СУХОВА
ГЛ ИНЖ ПР-ТА		0 ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		Б МИХАЙЛОВА
1978ТД 2.16D-4 выпуск 2
СТАДИЯ ЛИСТ
ЛИСТОВ
КАРНИЗНЫЕ УЗЛЫ СО СПЛОШНЫМ ОГРАЖ-
ДЕНИЕМ КРЫШИ ТИПАХ С ТЕПЛЫМ И
ХОЛОДНЫМ ЧЕРДАКАМИ ДЛЯ ЗДАНИЯ I IIIUI ХПГк.у., -
СО СТЕНАМИ ИЗ МЕСТНЫХ МАТЕРИАЛОВ. ЦНИИ JI 1ЖИ/1ИЩЛ
Узлы 24.25	г. Москва
27
г. Москва
/62#/ 2#
26
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ СШАГОМбООДО
ВЕРХНИЙ КОМПЕНСАТОР ИЗ ОЦИНКО-
ВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
ПОЛОСА № СТАЛИ 4*40 ММ ЧЕРЕЗбООмм
5 ДОПОЛНИТЕЛЬНЫХ
РУБЕРОИДА
ПЛИТА МЯГКАЯ
МИНЕРАЛОВАТНАЯ НА БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ 12394-66
БОРТОВОЙ КАМЕНЬ НЗ БЕТОНА М1ОО
№
ПО ПРОЕКТУ
НИЖНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАН-
НОЙ КРОВЕЛЬНОЙ СТАЛИ НА РАСТВОРЕ
ВНУТРЕННИЕ СТЕНОВЫЕ ПАНЕЛИ
(ТОЛЩИНА ПО ТЕПЛОТЕХНИЧЕС-
КОМУ РАСЧЕТУ)
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
ОСНОВНАЯ КРОВЛЯ
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНАЯ НА БИТУМ-
НОМ СВЯЗУЮЩЕМ ПО ГОСТ 12394-66
КРЕПИТЬ ОЦИНКОВАННЫМИ КРОВЕЛЬНЫМИ ГВОЗДЯМИ
ПОЛОСА ИЗ СТАЛИ _________
^0x40 ММ ЧЕРЕЗ600ММ '
ЗДОПОЛНИТЕЛЪНЫХ
/СЛОЯ РУБЕРОИДА
__ ДИГИСЕ ПТИРОВАННАЯ
27 SДОСКА 120х50М
АНТИСЕПТИРОВАННЫЕ ДЕРЕВЯННЫЕ
ПРОБКИ 120xi2Qx65MM ЧЕРЕ3600ММ.
ОСНОВНАЯ
КРОВЛЯ
ВЕРХНИЙ КОМПЕНСАТОР ИЗ
ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
ВНУТРЕННИЕ СТЕНОВЫЕ ПАНЕЛИ
КИРПИЧНАЯ СТЕНКА ИЗ ПОЛНОТЕЛОГО КИРПИ-
ЧА МТБ НА РАСТВОРЕ MiO
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР М 100
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
НИЖНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ НА РАСТВОРЕ
ПО ПРОЕКТУ



НАМ.0ГДЕЛАНМ5		А.СУХОВА
ГЛИНЖ.ПР-ТА		О.ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕБСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		В. МИХАЙЛОВА
(978 ТЛ 2.1БП-4 выпуск 2
Детали деформационных швов в чер-
дачном ПОКРЫТИИ КРЫШИ ТИПА1 с теп-
лым чердаком. Шы 26.27
СТАДИЯ! лист листов
Р 2S I —
ЦЦЙИЭПжииищл
г. Москва
/ЯМ/
3£>
30
3 ДОПОЛНИТЕЛЬНЫХ
СЛОЯ РУБЕРОИДА
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
ВЕРХНИЙ КОМПЕНСАТОР ИЗ ОЦИНКО-
ВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
ПОЛОСА ИЗ СТАЛИ 4*40ММ
ЧЕРЕЗ 600ММ
БОРТОВОЙ КАМЕНЬ ИЗ
БЕТОНА М100
ПЛИТА МЯГКАЯ МИНЕРДЛОБАТНАЯ НА
БИТУМНОМ СВЯЗУЮЩЕМ ПО ГОСТ 12394-6
ОСНОВНАЯ КРОВЛЯ
150 100 100
РЕБРИСТАЯ ЖЕЛЕЗОБЕТОННАЯ ПАВЕЛ
ЧЕРДАЧНОГО ПОКРЫТИЯ ИЗ ТЯЖЕЛОГО БЕТОНА
НИЖНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ стали на растворе
ВНУТРЕННИЕ СТЕНОВЫЕ ПАНЕЛИ
ПО ПРОЕКТУ

ВЕРХНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАН-
НОЙ КРОВЕЛЬНОЙ СТАЛИ
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНДЯ НА БИТУМНОМ
СВЯЗУЮЩЕМ ПО Г0СТ12394-66
КРЕПИТЬ ОЦИНКОВАННЫМИ КРОВЕЛЬНЫМИ ГВОЗДЯМИ
ПОЛОСА ИЗ СТАЛИ 4x4 О ММ ЧЕРЕЗ 600ММ
5 ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕРОИДА
ОСНОВНАЯ
КРОВЛЯ
АНТИСЕПТИРОВАННАЯ ЛОСКА !2Qx50MM л
АНТИСЕПТИРОВАННЫЕ ДЕРЕВЯННЫЕ
ПРОБКИ 120*120х65ММ ЧЕРЕЗ 600 ММ
150 1100 100
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100

ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР M10Q
РЕБРИСТАЯ ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ТЯЖЕЛОГО БЕТОНА
НИЖНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ НА РАСТВОРЕ
ВНУТРЕННИЕ СТЕНОВЫЕ ПАНЕЛИ
КИРПИЧНАЯ СТЕНКА ИЗ ПОЛНОТЕЛОГО
КИРПИЧА МП5 НА РАСТВОРЕ МАРКИ 10
ПО ПРОЕКТУ


	е

НАЧ.0ГДЕЛАН45		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОБА
РАЗРАБОТАЛ		Б. МИХАЙЛОВА
1978 ТД 21БР-4 выпуск 2
СТАДИЯ ЛИСТ
листов
Детали деформационных швов в_
ЧЕРДАЧНОМ ПОКРЫТИИ КРЫШИ ТИПА!
с холодным чердаком.Мзлы28,2.9 |ЦЦЙИ2Пжи/шим
29

Г. М О С К В А
/ш/ з/
ЯП)) ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
/V7/ С ШАГОМ 600ММ
ГЕРМЕТИК-ПОРОИЗОЛ В ВИДЕ
ПОЛОС МАИ ЖГУТОВ ПО Г0СТ19П1-13
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ
СОСТАВАМИ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
по
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ВЕРХНИЙ КОМПЕНСАТОР ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ
ПОЛОСА ИЗ СТАЛИ 4х40НМЧЕ₽ЕЗбООММ
ВНУТРЕННИЕ СТЕНОВЫЕ ПАНЕЛИ
ЧЕРДАКА
ПРОЕКТУ
ВАРИАНТ УСТРОЙСТВА ДЕФОРМАЦИОННОГО ШВА
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
ГЕРМЕТИК-ПОРОИЗОЛ В ВИДЕ
ПОЛОС ИЛИ ЖГУТОВ ПО ГОСТ19111-13
О
ПРОЕКТ*
ОБРАЗНАЯ ПЛИТА-ИАЩЕАЬНИК
ЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ВНУТРЕННИЕ СТЕНОВЫЕ
ПАНЕЛИ ЧЕРДАКА
31
СТЕНОВАЯ ПАНЕЛЬ
ЧЕРДАКА
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ /
УПЛОТНЯЮЩАЯ | ГЕРНИТ) ЦО Г0СТ5.1Ш1И
ГЕРМЕТИК-ПОРОИЗОЛ /
Б ВИДЕ ПОЛОС ИЛИ ЖГУТОВ
ПО ГОСТ 19111-ТЗ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600ММ
20
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ГЕРМЕТИЗИРУЮЩАЯ МАСТИКА УМС-50
ПО ГОСТ 14191-69 .
МЕТАЛЛИЧЕСКАЯ ШАЙБА 100x100*4 ММ
Б МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР МАРКИ10Р
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКОВАННОЙ
СТАЛИ
ГИДРОИЗОЛЯЦИЯ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ СОСТАВАМИ
НАЧ0ТДЕЛДНЧ5
ГЛ.ИНЖ.ПР-ГА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
А, СУХОВА
О. ГУТОРОВ А
М СКАБИЧЕВСКАЯ
QГУТОРОВА
ЛРОДНОВА
1978ТД 2.1БП-4 ВЫПУСК 2
Детали деформационных швов и
ПРИМЫКАНИЯ ЧЕРДАЧНОГО ПОКРЫТИЯ
К СТЕНЕ В КРЫШАХ ТИПА! С ХОЛОДНЫМ i п н н inn
ЧЕРДАКОМ ДЛЯ КРУПНОПАНЕЛЬНЫХ ЦНИИJI1ЖИ/1ИЩЯ
СТАДИЯ ЛИСТ
30
ЛИСТОВ
ЗДАНИЙ, ^злы 30,31
г. Москва


JL
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНА^
НА БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ12394-66
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ИЛИ СТЕНА
из
ГЕРМЕТИЗИРУЮЩАЯ МАСТИКА УМС-50
ПО ГОСТ 14191-69
МЕТАЛЛИЧЕСКАЯ ШАЙБА 100х100х4ММ В
МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМИ
защитный фартук ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОВ
МАРКИ НЕ МЕНЕЕ 100
5 ДОПОЛНИТЕЛЬНЫХ СЛОЯ
РУБЕРОИДА
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
^ОСНОВНАЯ КРОВЛЯ
О
л
„ ВОЗДУШНАЯ
ПРОСЛОЙКА
ТОЧЕЧНАЯ ПРИКЛЕЙКА
НИЖНЕГО РУЛОННОГО КОВРА
150
100
100
МЕСТНЫХ МАТЕРИАЛОВ
/ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО П0-

КРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
1 В УЗЛЕ УСЛОВНО ПОКАЗАНА КОНСТРУКЦИЯ ЧЕРДАЧНОГО
ПОКРЫТИЯ КРЫШИ ТИПА I С ТЕПЛЫМ ЧЕРДАКОМ.
2. Примыкание кровли и чердачного покрытия крыши
ТИПА! с холодным чердаком аналогично данно-
му УЗЛУ.



НАЧ.0ТДЕЛА№15		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		В. МИХАЙЛОВА
1978ТЛ 21Б0-4 выпуск 2
СТАДИЯ ЛИСТ
листов
Деталь примыкания чердачного покры-
тия к стене В КРЫШАХ ТИПА! С ТЕПЛЫМ И
ХОЛОДНЫМ ЧЕРДАКАМИ АЛЯ ЗДАНИЙ.’КРУПНОПА- I 11_|Ul/ПП WU ЛМП1 Л
НЕЛЬНЫХ И СО СТЕНАМИ ИЗ МЕСТНЫХ ЦпГ1Г1Л 1/КИЛИЩЯ
МАТЕРИАЛОВ. УЗЕЛ 32
р
31
г. Москва
02#/
33
33
**
АНКЕРНЫЕ ВЫПУСКИ НАРУ
НОЙ СТЕНОВОЙ ПАНЕЛИ
ЧЕРДАКА
МАРКИ 100
Л
5\сварной шов по
ПЕРИМЕТРУ УГОЛКА
ЖЕЛЕЗОБЕТОННОЕ РЕБРО
ЖЕСТКОСТИ ТОЛЩИНОЙ 120мм
ГЕРМЕТИЗАЦИЯ ПО ТИП Vх
ДЕТАЛИ „А" НА ЛИСТЕ54
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
БЕТОНОВ
ЗАКЛАДНАЯ ДЕТАЛЬ
МОНТАЖНЫЙ СОЕДИНИТЕЛЬНЫЙ
П5х8
1400
АНКЕРНЫЕ ВЫПУСКИ РЕБРА
ЖЕСТКОСТИ
МОНТАЖНЫЕ СОЕДИНИТЕЛЬНЫЕ
ЭЛЕМЕНТЫ Ф12А1
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ
1Z2Z2SS
МОНТАЖНЫЕ СОЕДИНИ-
ТЕЛЬНЫЕ ЭЛЕМЕНТЫЮТ
О
о
ПАРАПЕТНАЯ ПАНЕЛЬ
ЧЕРДАКА
ЗАКЛАДНАЯ ДЕТАЛЬ
-120x8 С=150
1.15x8,1=100
fl
*
*

ЕЛЕЗОБЕТОННАЯ ПЛИТА \ЦЕМЕНТНО ПЕСЧАНЫЙ РАСТВОР
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
L15X&
НОО

«Г
3
О'
./закладные'
ДЕТАЛИ
Размер „а* см. таблицу» на листе 54



НАЧ.0ТДЕЛА1Ы5		Л СУХО БА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОБА
1978 Т Л 21Б0-4 выпуск 2
СТАДИЯ лист
листов
Деталь сопряжения парапетной
ПАНЕЛИ С РЕБРОМ ЖЕСТКОСТИ В КРЫ-
J ЦЦИИЗПжИЛИЩХ!
ДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИИ.^ЗЕЛЗЗ г Моск яд
р
32
г Москва
/628/
о Г Л А СОВАНО I со ГЛ А С О В А НО
П5х8,С=Ю0
НОЙ СТЕНОВОЙ ПАНЕЛИ
ЧЕРДАКА
ПАРАПЕТНАЯ ПАНЕЛЬ
ЧЕРДАКА
ЗАКЛАДНАЯ ДЕТАЛЬ
ПОЛОСА РУБЕРОИДА ШИРИНОЙ
1.0М ПО ПЕРИМЕТРУ ЗДАНИЯ
СВАРНОЙ ШОВ ПО
ПЕРИМЕТРУ УГОЛКА
6К
ЗАКЛАДНАЯ
ДЕТАЛЬ
.....
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ
135x8
ПЯОО
»„•
О '°
ЗАКЛАДНАЯ ДЕТАЛЬ
1 -120x8, Ьф50
АНКЕРНЫЕ ВЫПУСз
КИ РЕБРА ЖЕСТКОСТИ
МОНТАЖНЫЕ СОЕДИНИ-
ТЕЛЬНЫЕ ЗЛЕМЕНТЫФ12А
ГЕРМЕТИЗАЦИЯ ПО
ТИПУ ДЕТАЛЦ.А"НАЛИСТЕ54
яггяг
/ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
400К БЕТОНОВ
П5х8
Т-100
ЖЕЛЕЗОБЕТОННАЯ РЕБРИСТАЯ
АН ЕЛЬ ЧЕРДАЧНОГО ПОКРЫТИЯ
МОНТАЖНЫЕ СОЕДИНИТЕЛЬНЫЕ
ЭЛЕМЕНТЫ Ф12А1
ЖЕЛЕЗОБЕТОННОЕ РЕБРО
ЖЕСТКОСТИ ТОЛЩИНОЙ 120ММ
ЗАКЛАДНАЯ ДЕТАЛЬ
МОНТАЖНЫЙ СОЕДИНИТЕЛЬ-
НЫИ ЭЛЕМЕНТ 05x8, СНОС
ЖЕСТКАЯ МИНЕРАЛОВАТНАЯ ПЛИТА НА СИН-
ТЕТИЧЕСКОМ СВЯЗУЮЩЕМ по госпззз-пг*
ПО ПЕРИМЕТРУ ЗДАНИЯ,ТОЛЩИНА ПО
РАСЧЕТУ, НО НЕ МЕНЕЕ 40 ММ
1. вше условно показана конструкция чердачного покрытия крыши типах, в крышах типа!
СОПРЯЖЕНИЕ ПАРАПЕТНОЙ ПАНЕЛИ С РЕБРОМ ЖЕСТКОСТИ АНАЛОГИЧНО ДАННОМУ УЗЛУ.
2. РАЗМЕР.0." СМ.ТАБЛИЦУ НА ЛИСТЕ 54.
1978 ТД 2.Ш0-4 выпуск 2
НАЧ.ОТДЕЛАнИЗ
ГА.ИНЖ.ПР-ТА
СТ-ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
А.СУХ0ВА
0. ГУТОРОВА
М.СКАБИЧЕВСКАЯ
О.ГУТОРОВА
ЛРОДНОВА
Деталь сопряжения парапетной
ПАНЕЛИ С РЕБРОМ ЖЕСТКОСТИ 6 КРЫ-
ШАХ ТИПА IИ П С ХОЛОДНЫМ ЧЕРДАКОМ 11111 J11ПП
ДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ. ЦНИИ JI1ЖИ/1ИЩ/1
Узел 34	с Москва
СТАДИЯ ЛИСТ
33
ЛИСТОВ
г Москва
026/
35
ОКРАСКА БИТУМНОЙ КРОВЕЛЬНОЙ
МАСТИКОЙ

ВЕНТИЛЯЦИОННЫЙ БЛОК
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИН-
КОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
Ей
г
ЖЕЛЕЗОБЕТОННАЯ РЕБРИСТАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО ПОКРЫТИЯ
ВЕНТИЛЯЦИОННЫЙ БЛОК
ПО РАСЧЕТ У
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
НЕ МЕНЕЕ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ 600 ММ
МЕТАЛЛИЧЕСКАЯ ШАЙБА
100x60x4 ММ Б МЕСТАХ
ПРИСТРЕЛКИ ДЮБЕЛЯМИ
МЕТАЛЛИЧЕСКАЯ
ШАЙБА 100x100x4
Б МЕСТАХ ПРИСТРЕЛКИ !
ДЮБЕЛЯМИ
3ДОПОЛНИТЕЛЬНЫХ слоя
РУБЕРОИДА НА БИТУМНОЙ
МАСТИКЕ
ОСНОВНАЯ КРОВЛЯ
100 .100
150
МАТЫ МИНЕРАЛОВАТНЫЕ
ПРОШИВНЫЕ ПОГОСТ21880-Т6
(ТОЛЩИНА УТЕПЛИТЕЛЯ ПО
РАСЧЕТУ)
		— ' - — —	I978	ТЛ 2.I6D-4 выпуск 2


НАЧ0ТДЕЛАНН5		А.СУХОВА	Деталь примыкания кровли крыши типа! с холодным ЧЕРДА- КОМ К ВЕНТИЛЯЦИОННОМУ БЛОКУ. МЗЕЛ35		СТАДИЯ	ЛИСТ	ЛИСТОВ
ГЛ.ЙНЖ.ПР-ТА		0. ГУТОРОВА			Р	34
СТИНЖЕНЕР		МСКАБИЧЕВСКАЯ			ЦЦИИЗПжииищл Г. МОСКВА
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		В.МНХАЙЛОВА
023/	36
36
ОКРАСКА БИТУМНОЙ КРОВЕЛЬНОЙ
V77/77777//777/ ///////7/7/Л
МАСТИКОЙ
♦
|Д РАСЧЕТУ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
ГИДРОИЗОЛЯЦИЯ МАСТИЧ-
НЫМИ ИЛИ ОКРАСОЧНЫМИ\
СОСТАВАМИ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ С
ШАГОМ 600 ММ
*rv
ВЕНТИЛЯЦИОННЫЙ БЛОК
ОКРАСКА БИТУМНОЙ КРОВЕЛЬНОЙ
МАРКИ 400
ЕНТИЛЯЦИОННЫЙ БЛОК
ПО РАСЧЕТУ
ГИДРОИЗОЛЯЦИЯ МАСТИЧ-
НЫМИ ИЛИ ОКРАСОЧНЫМИ
СОСТАВАМИ
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ НЕ МЕНЕЕ 100
ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕРДАЧНОГ
-ПОКРЫТИЯ
МЕТАЛЛИЧЕСКАЯ ШАЙБА 100*WMN
В МЕСТАХ ПРИСТРЕЛКИ ДЮБЕЛЯМ

777777:,

ГЕРМЕТИК-ПОРОИЗОЛ В ВИДЕ
ПОЛОС ИЛИ ЖГУТОВ ПОГ0СТ191Т1-ТЗ



НАЧ.0ТДЕЛАНИ5		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		М.СКАБИЧЕВад
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОВА
ГЕРМЕТИК-ПОРОИЗОЛ В ВИДЕ
ПОЛОС ИЛИ ЖГУТОВ ПО Г0СП9Ш-ТЗ
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКОВАН-
НОИ КРОВЕЛЬНОЙ СТАЛИ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ

ОГОЛОВОК ВЕНТИЛЯЦИОННОГО
БЛОКА
400
1978 ТД 2.1БР-4 выпуск 2
Детали сопряжения панелей чердачного
покрытия И ВЕНТИЛЯЦИОНЫХ БЛОКОВ в
КРЫШАХ ТИПА П С ХОЛОДНЫМ ЧЕРДАКОМ । ц ||1| jnn	„....... я
ДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ/УЗЛЫ 35,37 ЦНИИ311ЖИ/1ИЩХ1
СТАДИЯ ЛИСТ
г. Москва
ЛИСТОВ
J7
ССЯе
Фоен
прое
*7>‘> гг&ййй
неучно-
рныиинститут]
^ен! альНогв/
ГТи₽^анил /л
•ияшг.1га /
1 И Й 3 n /’♦>/
к
3
ИД9
4440
СК0БАФ16 Al ПРИВАРИТЬ
94 мм по <
Г0СТ3062-69
л
АВА КАНАТА
ОКРАСКА БИТУМНОЙ КРОВЕЛЬНОЙ
КАСТИ КОЙ	3^

t

/ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ПАНЕЛИ ЧЕРДАЧНОГО ПОКРЫТИЯ
Деталь, А’
СКОБА
Д2
1440
ИД9
ПРИСТРЕЛИТЬ
ДЮБЕЛЯМИ
С ШАГОМ
600 ММ
МЕТАЛЛИЧЕСКАЯ
ШАЙБА100*60x4
МЕТАЛЛИЧЕСКАЯ
ШАЙБА 100x100*4
В МЕСТАХ ПРИ-
СТРЕЛКИ ДЮ-
БЕЛЯМ И
ДетальЛ'
ЖЕЛЕЗОБЕТОННАЯ КОНСТРУКЦИЯ ПОКРЫТИЯ ЛАЗА
ВЫХОДА НА КРЫШУ (.БЕТОН MP3 >200)	—
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИН-
ОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
3 дополнительных слоя Деталь ,6*
РУБЕРОИДА НА БИТУМНОЙ
МАСТИ КЕ
КРОВЛЯ
ОСНОВНАЯ
й
120
,100 ,150 ,100 100 L
.....f 1 Jf-----/——if——г
ЛИСТ 450x150*10 ДЕТАЛЬ.Б“
0.-0.
420
БЛОК Фюо dL--6
1500
П9О
КАШАМИ ПО ГОСТ3062-69
о»
НАЧ.ОТАЕЛА№15
ГЛ.ИНЖ.ПР-ТА
СТИНЖЕНЕР
ПРОВЕРИЛ
[РАЗРАБОТАЛ
30
150"
5
А.СУХОВА
О, ГУТОРОВА
МСКАБИЧЕВСКАЯ
ОГУТОРОВА
И.ЛЕВИНА
I В УЗЛЕ УСЛОВНО ПОКАЗАНА КОНСТРУКЦИЯ
КРЫШИ ТИПАХ С ХОЛОДНЫМ ЧЕРДАКОМ.
2. ВЫХОД НА КРЫШУ ТИПА И С ХОЛОДНЫМ
ЧЕРДАКОМ ДЕЛАТЬ ПО АНАЛОГИИ С ДАННЫМ УЗЛОМ.
3. ДЛЯ ТЕПЛЫХ ЧЕРДАКОВ КОНСТРУКЦИЯ ПОКРЫТИЯ
ЛАЗА ВЫХОДА НА КРЫШУ УТЕПЛЯЕТСЯ ИЗНУТРИ.
1978 ТЛ 2.1 БЕН выпуск 2
СТАДИЯ ЛИСТ
листов
Детали выхода на крыши
ТИПА I И Ц С ХОЛОДНЫМ И .ninnnn
ТЕПЛЫМ ЧЕРДАКАМИ (вариант).	ЦЦ И И 211 ЖИЛИЩА
УЗЕЛ 38.
г. Москва
. зв
38
)) ПРОПУСКАЕМАЯ ТРУБА
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ УПЛОТНЯЮЩАЯ
(ГЕРНИТ) ПО ГОСТ 5.1011-71
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ
ИЗ МАСТИК АРМИРОВАННЫХ СТЕКЛОСЕТИЗЙ \
ИЛИ СТЕКЛОТКАНЬЮ '	----1
ОСНОВНАЯ КРОВЛЯ
&
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
ЗАДЕЛАТЬ ПАКЛЕЙ,СМОЧЕННОЙ В
ЦЕМЕНТНОМ
ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ЛЕГКИХ или
ЯЧЕИСТЫХ БЕТОНОВ
ЗАЖИМНОЙ ХОМУТ
ПРОКОНОПАТИТЬ ПАКЛЕЙ,СМОЧЕННОЙ В ГОРЯЧЕМ
БИТУМЕ НА ГЛУБИНУ ^50 ММ
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТА-
ЛИ 5ТО.8ММ(Г0СТ &O75-56х*)
СТАЛЬНОЙ ПАТРУБОК С ФЛАНЦЕМ
150 ,150 .100
---7----;-7--
ПРОКОНОПАТИТЬ ПАКЛЕЙ, смоченной/
6 ГОРЯЧЕМ БИТУМЕ
ПО ПРОЕКТА
л
РАСТВОРЕ
л
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
железобетонная панель
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ГИЛЬЗА ( ПО ПРОЕКТУ)
и
0
9
/
проконопатить п'аклей, СМОЧЕННОЙ
Б ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ^50ММ
Jb
У.
ПО ПРО ЕКТУ
ЗАДЕЛАТЬ ПАКЛЕЙ,СМОЧЕННОЙ В
ЦЕМЕНТНОМ РАСТВОРЕ
ПРОПУСКАЕМАЯ ТРУБА
Лба ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ ИЗ МАСТИК АРМИРОВАННЫХ СТЕКЛО-
СЕТКОЙ ИЛИ СТЕКЛОТКАНЬЮ МОЖНО ВЫПОЛНЯТЬ ИЗ ДВУХ СЛОЕВ РУ-
ЛОННОГО МАТЕРИАЛА

	•

ИАЧ0ТДЕААНЧ5		Л.СУХОВА
ГЛ.ИНЖ.ПР-ТА		О.ГУТОРОБА
СТ. ИНЖЕНЕР		МСКАБЙЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ	—	Л.РОДНОБА
1978 ТД 21БП-4 выпуск 2
Пропуск вентиляционных труб
через крышу типаХстеплым
чердаком. 'Узел 39
СТАДИЯ ЛИСТ
37
ЛИСТОВ
ЦЦИИЭПжииищл
Г.МОСКВА
/<%?/ 3?
39
ПО ПРОЕКТУ
-j.----f—
4	• ПРОПУСКАЕМАЯ ТРУБА
40
ГИЛЬЗА(по ПРОЕКТУ)
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ ИЛИ
ЯЧЕИСТЫХ БЕТОНОК
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ПРОКОНОПАТИТЬ ПАКЛЕЙ,СМОЧЕННОЙ
НА ГЛУБИНУ ^50 ММ
ПР ПРОЕКТУ
ПРОПУСКАЕМАЯ ТРУБА
ПРОКОНОПАТИТЬ ПАКЛЕЙ, СМОЧЕННОЙ
Б ГОРЯЧЕМ БИТУМЕ
ЗАДЕЛАТЬ ПАКЛЕЙ СМОЧЕННОЙ В ЦЕМЕНТ-
H0M РАСТВОРЕ
__А ..... И
ЗАДЕЛАТЬ ПАКЛЕЙ СМОЧЕННОЙ В
ЦЕМЕНТНОМ РАСТВОРЕ
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
КРОВЛИ ИЗ МАСТИК,АРМНРОБАНЫХ
СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАНЬЮ
5
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ УПЛОТНЯЮ-
ЩАЯ (ГЕРНИТ) ПО ГОСТ 5.ЮИ-11
ЗАЖИМНОЙ ХОМУТ
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
ЛГ0.8ММ ПО ГОСТ 8015-5бхх
ПРОКОНОПАТИТЬ ПАКЛЕЙ,СМОЧЕННОЙ ВГОРЯ-
ЧЕМ БИТУМЕ НА ГЛУБИНУ35ОММ
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ
С ШАГОМ Б00ММ
ПЕРЕХОДНЫЙ БОРТИК ИЗ БЕТОНА
МАРКИ 100

2.50 /' 150 100
//'У-----j£--;
В ГОРЯЧЕМ БИТУМЕ
,20
Л
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ ИЗ МАСТИ К, АРМИРОВАННЫХ СТЕКЛОСЕТКОИ
ИЛИ СТЕКЛОТКАНЬЮ МОЖНО ВЫПОЛНЯТЬ ИЗ ДВУХ СЛОЕВ РУЛОННОГО МАТЕРИАЛА

	-

	а.
НАЧ.0ТДЕЛА№15		А.СУХОВА
ГЛИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕБСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		Л.РОДНОВА
1978 ТЛ 2.160-4 выпуск 2
СТАДИЯ ЛИСТ
листов
Пропуск вентиляционных труб
ЧЕРЕЗ КРЫШУ ТИПА IС ТЕПЛЫМ . .. и п inn
чердаком (вариант). Узел -40 ЦНИИ JI1ЖИ/1И1ЦЛ
р
58
г Москва
/Ш/	40
40
ПО ПРОЕКТУ
ПРОПУСКАЕМАЯ Т РУ Б А
ЗАЖИМНОЙ ХОМУТ
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ
СТАЛИ 64J.8MM ПО ГОСТ 80Т5-5бхх
СТАЛЬНОЙ ПАТРУБОК С ФЛАНЦЕМ
150
450 100
ПРОКОНОПАТИТЬ ПА КЛЕЙ, СМОЧЕННОЙ В
ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ >50 ММ.
ЖЕЛЕЗОБЕТОННЫЕ
РЕБРИСТЫЕ ПАНЕЛИ
ЧЕРДАЧНОГО ПОК-
РЫТИЯ
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ
УПЛОТНЯЮЩАЯ (ГЕРНИТ)ПО ГОСТ5-101111
ДВА дополнительных слоя кровли
ИЗ МАСТИК, АРМИРОВАННЫХ
СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАН
fill
EZZZZZZ
ПРОКОНОПАТИТЬ ПАКЛЕЙ, СМОЧЕНН
В ГОРЯЧЕМ БИТУМЕ НА ГАУБИНУ*50 ММ.
ПРОПУСКАЕМАЯ
ТРУБА	"---
ЗАЛИВКА ГОРЯЧИМ^БИТУМОМ
ИЛИ ГЕРМЕТИЗИРУЮЩЕЙ
МАСТИКОЙ
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ
ИЛИ ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
ОСНОВНАЯ КРОВЛЯ

ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ГИЛЬЗА (ПО ПРОЕКТУ)
1
ПЛИТНЫИ ИЛИ ЗАСЫПНОЙ
/УТЕПЛИТЕЛЬ ЧЕРДАЧНОГО
ПЕРЕКРЫТИЯ
ПРОКОНОПАТИТЬ ПАКЛЕЙ, СМОЧЕН-
НОЙ В ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ г-БОММ
ЗАДЕЛАТЬ ПАКЛЕЙ, СМОЧЕННОЙ
В ЦЕМЕНТНОМ РАСТВОРЕ
Два дополнительных слоя кровли из
лосеткой или стеклотканью можно выполнять из двух слоев рулон-
ного материала.
МАСТИК АРМИРОВАННЫХ СТЕК-



НДЧ0ТДЕЛАГГ15		А.СУХОВА
ГЛИНЖПР-ТА		О.ГУТОРОВА
СТ ИНЖЕНЕР		МСКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОБА
1978 Т4 2.I6D-4 выпуск 2
Пропуск вентиляционных труб
через КРЫШУ типа!с холодным
чердаком. 'Узел 41
СТАДИЯ
Р
ЛИСТ
39
листов
ЦИИИЗПжилищ4
г. Москва
/ш/
ПО ПРОЕКТУ
ЗАЖИМНОЙ ХОМУТ
ОСНОВНАЯ КРОВЛЯ.
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ
ИЗ МАСТИК, АРМИРОВАННЫХ
СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАНЬ
ПРОПУСКАЕМАЯ ТР'УБА
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ГИЛЬЗА (ПО ПРОЕКТУ)
ПОПРОЕ
\пРОКОНОПАТИТЬ ПАКЛЕЙ,
СМОЧЕННОЙ В ГОРЯЧЕМ
БИТУМЕ
--л____
железобетонная
РЕБРИСТАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ
СТАЛИ fcO.BMM Г0СТ8015-56**
ПРИСТРЕЛИТЬ ДЮБЕЛЯМИ С
ШАГОМ 600 мм
ПЕРЕХОДНЫЙ БОРТИК ИЗ
БЕТОНА МЮО
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ
УПЛОТНЯЮЩАЯ (ГЕРНИТ) ПО ГОСТ5ЮИ-11
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
ПРОКОНОПАТИТЬ ПАКЛЕЙ, СМОЧЕННОЙ В
ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ ^50 ММ
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ
ИЛИ ГЕРМЕТИЗИРУЮЩЕЙ
МАСТИКОЙ
ЮТ0ТДЕЛАНМ5
ГА.ИНЖ.ПР-ТА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
60
100
ПЛИТНЫЙ ИЛИ ЗАСЫПНОЙ
УТЕПЛИТЕЛЬ ЧЕРДАЧНОГО
ПЕРЕКРЫТИЯ
ПРОКОНОПАТИТЬ ПАКЛЕЙ. СМОЧЕННОЙ
В ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ»50ММ
ЗАДЕЛАТЬ ПАКЛЕЙ .СМОЧЕННОЙ В
ЦЕМЕНТНОМ РАСТВОРЕ
Два дополнительных слоя
лосеткой или стеклотканью можно выполнять из двух слоев
рулонного материала
КРОВЛИ ИЗ МАСТИК, АРМИРОВАННЫХ СТЕК-
1978 ТД 2.1Б0-4 выпуск 2

А. СУХО В А
0. ГУТОРОВА
М.СКАБИЧЕВСКАЯ
О.ГУТОРОВА
ЛРОДНОВА
СТАДИЯ ЛИСТ
АИСТОВ
ПРОПУСК ВЕНТИЛЯЦИОННЫХ ТРУБ
ЧЕРЕЗ КРЫНГУ ТИПАТ С ХОЛОД- |.lttl|.nn
ным чердаком(вариант).Узел42 ЦНИИJI1ЖИ/1ИЩД
40
г. Москва
/М?/ &
42
В А Н О I СОГ ЛА С О В А Н О

ПО ПРОЕКТУ
ПРОПУСКАЕМАЯ ТРУБА
л
ГИЛЬЗА (ПО ПРОЕКТУ)
ПРОПУСКАЕМАЯ ТРУБА
ПРОКОНОПАТИТЬ ПАКЛЕЙ, СМОЧЕННОЙ
В ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ
^50 ММ
ЗАЖИМНОЙ ХОМУТ
ПО ПРОБ
КТУ
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИСТАЯ
ПЛОТНЯЮ1ЦАЯ(ГЕРНИТ) ПО ГОСТ5.ЮНИ
ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧ-
НОГО ПЕРЕКРЫТИЯ ИЗ ЛЕГКИХ
ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
ЗАДЕЛАТЬ ПАКЛЕЙ,СМОЧЕННОЙ В
ЦЕМЕНТНОМ РАСТВОРЕ
ГЕРМЕТИЗИРУЮЩАЯ МАСТИКА УМС-50
ПО ГОСТ 14191-69
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКО-
ВАННОИ КРОВЕЛЬНОЙ СТАЛИ
U.EMEHTHO-ПЕСЧАНЫЙ РАСТВОР
МАРКИ НЕ МЕНЕЕ 1О0.
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ ГЕРМЕ-
ТИЗИРУЮЩЕЙ МАСТИКОЙ
ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ
ПАНЕЛЕЙ С ПЛИТНЫМ ИЛИ
ПРОКОНОПАТИТЬ ПАКЛЕЙ,СМОЧЕН-
НОЙ В ГОРЯЧЕМ БИТУМЕ НА ГЛУБИНУ
250 ММ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
С ГИДРОИЗОЛЯЦИЕЙ
МАСТИЧНЫМИ ИЛИ
ОКРАСОЧНЫМИ
СОСТАВАМИ
МОЖЕТ БЫТЬ ВЫПОЛНЕНО ИЗ ЖЕЛЕЗОБЕТОННЫХ
ЗАСЫПНЫМ УТЕПЛИТЕЛЕМ.



НАЧ.ОТДЕЛАН-15		АСУХ06А
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТИНЖЕНЕР		М СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОВА
I978 Т4 2.I БО-4 ВЫПУСК 2
Пропуск вентиляционных труб
ЧЕРЕЗ КРУШУ ТИПА И С ХОЛОДНЫМ
чердаком. Узел 43
стадия ЛИСТ ЛИСТОВ
Р I 41 I —
ЦИИЙЭПЖИ/1ИЩХ1
г. Москва
/ли/ S3

-43


7/
a
ПО ПРОЕКТА
1Л
л\*
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
КРОВЛИ ИЗ МАСТИК АРМИРО-
ВАННЫХ СТЕКЛОСЕТКОЙ ИЛИ
СТЕКЛОТКАНЬЮ
РЕБРО ЖЕСТКОСТИ 5-&ММ
ОПОРНЫЙ ЛИСТ СТОЛИКА
-420x420, О’» ПО РАСЧЕТУ
ЗАЩИТНЫМ ФАРТУК НЗОЦИН-
КОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
a-a и
-80x8, t ПО ПРОЕКТУ
КС Пев, .7 .° *
ц н и И Э q
420
СТАДИЯ ЛИСТ ЛИСТОВ
42
P
/лгя/
МОНТАЖНАЯ
СВАРКА (ПО РАСЧЕТУ)
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР марки юо
ГЕРМЕТИЗИРУЮЩАЯ
МАСТИКА УМС-50
ПО ГОСТ 14991-69
СМ.УЗЕЛ 32
НА ЛИСТЕ31
ГИЛЬЗА ДЛЯ УСТАНОВКИ
РАДИОСТОЙКИ 4>Н4
ЗАЛИВКА ГОРЯЧИМ
БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕМ
МАСТИКОЙ
ЗАКЛАДНЫЕ ЛЕТАЛИ
СТЕНЫ
СТЕНА МАШИННОГО
ОТДЕЛЕНИЯ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ

44
ПРОКЛАДКА РЕЗИНОВАЯ ПО ГОСГ5.10Н-Т1
ЗАЖИМНОЙ ХОМУТ
ПО ПРОЕКТУ"^
4
60
$
nwmr
6 tk ПО КОНГУ
однослойная панель
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ИЗ ЛЕГКИХ или
ЯЧЕИСТЫХ БЕТОНОВ
ПРОКОНОПАТИТЬ
ПАКЛЕЙ, СМОЧЕННОЙ
В ГОРЯЧЕМ БИТУМЕ
НА ГЛУБИНУ 5*50мм
СТАЛЬНОЕ РЕБРО
(ПО РАСЧЕТУ)
1. 6 УЗЛЕ УСЛОВНО ПОКАЗАНА КОНСТРУКЦИЯ КРЫШИ ТИПА! С ТЕПЛЫМ ЧЕРДАКОМ.
2.Два ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ из мастик армированных стеклосеткой или стек-
лотканью МОЖНО ВЫПОЛНЯТЬ И ИЗ ДВУХ СЛОЕВ РУЛОННОГО МАТЕРИАЛА.




ЦАЧ0ГАЕЛА(М5		А.СУХОВА
ГЛ.ИНЖ ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		ИСКАБИЧЕККАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДИОБА
1978 ТЛ 2.1БЕ1-4 выпуск 2
Деталь установки гильзы для радио-
стоек НА КРЫШЕ ТИПА I С ТЕПЛЫМ И
холодным чердаками . m 44	ЦП И И2Пжи/1 ИЩ Д
г Москва
ЗАЖИМНОЙ ХОМУТ
-80x8,1 ПО ПРОЕКТУ
CL
ЗАЩИТНЫЙ ФАРТУК ИЗ ОЦИНКОВАННОЙ
КРОВЕЛЬНОЙ СТАЛИ
а-а
60°
Щ1Ц ЛМШ. Ш1П J
420
р
СТАЛЬНОЕ РЕБРО
(ПО РАСЧЕТУ)
шиш
5ЙНПСТТ»?
г ШШ	1Ш1
jtTWTtr twvwv пгт
J
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛ!
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
ГИЛЬЗА ДЛЯ УСТАНОВКИ
РАДИОСТОЙКИ Ф114
ПО ПРОЕКТУ
ПО ПРОЕКТУ
«у
3
4,114 _
ПО ГОСТ 3262*75*
проконопатить паклей смоченной
В ГОРЯЧЕМ БИТУМЕ НАГЛУБИНУ»50ММ
ОПОРНЫЙ ЛИСТ СТОЛИКА
420x420, 5= ПО РАСЧЕТУ
ТП^Т ТЮТ* irrrtm

6\П0 КОНТУРУ
РЕБРО
ЖЕСТКОСТИ
ff~6MM




НАЧ.0ТДЕЛАН45		А.СУХОБА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ.ИНЖЕНЕР		МСКАБИЧЕВСКА?
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ	—	Л.РОДНОВА
ГЕРМЕТИЗИРУЮЩАЯ
/'МАСТИКА УМС-50
ПО ГОСТ 14991'69
ПРОКЛАДКА РЕЗИНОВАЯ
ПОРИСТАЯУПЛОТНЯЮЩАЯ
(гернит) ПО Г0СТ5НН1Ц
СМ.УЗЕЛ 31
НА ЛИСТЕ 30
ГЕРМЕТИК- П0Р0И30Л
В ВИДЕ ПОЛОС ИЛИ
ЖГУТОВ ПО Г0СТ19ПТ73
ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО
ПЕРЕКРЫТИЯ С ГИДРО-
ИЗОЛЯЦИЕЙ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ
СОСТАВАМИ
X СТЕНА МАШИННОГО
ОТДЕЛЕНИЯ
ЗАКЛАДНЫЕ ДЕТАЛИ
СТЕНЫ
МОНТАЖНАЯ СВАРКА
(ПО РАСЧЕТУ)
1978 ТД 2.1Б0-4 выпуск 2
Деталь установки гильзы для ра-
диостоек НА КРЫШЕ ТИПА П С ХО-
ЛОДНЫМ черда ком. Узел 4 5
СТАДИЯ ЛИСТ
43
ЛИСТОВ
ЦЦИИЭПжилищд
г. Москва
/62<(7 я?.
я
3


ui
3


46
ЗАЖИМНОЙ ХОМУТ
Х^ДМ U^Ut IMA
iintF ii'im иттт}
1Л
ТРУБОСТОЙКА ДЛЯ
УСТАНОВКИ ТЕЛЕАН
ГЕННОЙ ОПОРЫ
-i «CS
ШАХХ
^rCS
ИНГ Н1||Г 1III1T
200
с
L
ЯТПГ 14 г ятп тг
К СТЕНА МАШИННОГО
ОТДЕЛЕНИЯ
^ЗАКЛАДНЫЕ
ДЕТАЛИ СТЕНЫ
4мМ» UUW
£1ТПТ ттттт тгп ти
J 200
400
ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫ-
ТИЯ ИЗ ЛЕГКИХ ИЛИ
ЯЧЕИСТЫХ БЕТОНОВ
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
ГЕРМЕТИЗИРУЮЩАЯ
МАСТИКА УМС-50 ПО
ГОСТ44791-69
СМ. УЗЕЛ 32
НА ЛИСТЕ 31
ЗАЛИВКА ГОРЯЧИМ
БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ
МАСТИКОЙ
СТАЛЬНОЕ РЕБРО
(ПО РАСЧЕТУ)
----------------л
ЗАЩИТНЫЙ ‘ТАРТУК ИЗ ОЦИН-
КОВАННОЙ КРОВЕЛЬНОЙ СТАЛИ
а-а,
-80x8,1 ПО ПРОЕКТУ
ПО ПРОЕКТУ
<М5
ПО ГОСТ 3262-75*
ДВА ДОПОЛНИТЕЛЬНЫХ слоя
КРОВЛИ ИЗ МАСТИК, АРМИРОВАН-
НЫХ СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАНЬЮ
ПРОКОНОПАТИТЬ ПАКЛЕЙ,
СМОЧЕННОЙ В ГОРЯЧЕМ БИТУМЕ
НА ГЛУБИНУ ^50 ММ
ОПОРНЫЙ ЛИСТ СТОЛИКА
420x420, (МО РАСЧЕТУ
6-5


6СГ
РЕБРО ЖЕСТКОСТИ
tf=6MM
ГЕРМЕТИЗИРУЮЩАЯ
Ьх'МАСТИКА УМС-50
ПО ГОСТ 14794-69
НАЧиГДЕЛАН-Ч5
ГЛ.ИНЖПРТА
СТИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ

МОНТАЖНАЯ СВАРКА
(ПО РАСЧЕТУ)
1ВУЗЛЕ УСЛОВНО ПОКАЗАНА КОНСТРУКЦИЯ КРЫШИ ТИПА1СТЕПЛЫМ ЧЕРДАКОМ.
2ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ КРОВЛИ ИЗ МАСТИ К, АРМИРОВАННЫХ СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАНЬЮ
МОЖНО ВЫПОЛНЯТЬ ИЗ ДВУХ СЛОЕВ РУЛОННОГО МАТЕРИАЛА.
АСУХОВА
О.ГУТОРОВА
О.ГУТОРОВА
ЛРОДНОВА
-19781ТД 2.1БР-4 выпуск 2
ЛИСТОВ
СТАДИЯ
ЛИСТ
44
ДЕТАЛЬ УСТАНОВКИ ТРУБОСТОЙКИ для
М.СКАБИЧЕВСКМ ТЕЛЕАНТЕННЫ НА КРЫШЕ ТИПАХС ТЕП- 11111 11J ПП
лым и холодным чердаками.Ш46 ЦНИИ JI1ЖИ/1ИЩ/4
Г.МОСКВА
/ш/
41
ЗАЖИМНОЙ ХОМУТ
-80*8.Ь ПО ПРОЕКТУ
ЗАЩИТНЫЙ ФАРТУК ИЗ
ОЦИНКОВАННОЙ КРОВЕЛЬ-
НОЙ СТАЛИ
200
СТЕНЫ
Г.МОСКВА
ГЕРМЕТИЗИРУЮЩАЯ
МАСТИКА УМС-50
ПО ГОСТ 14191-69
ТРУБОСТОЙКА ДЛЯ
УСТАНОВКИ ,
ТЕЛЕАНГЕННОИ
ОПОРЫ
ПРОКЛАДКА РЕЗИНОВАЯ
ПОРИСТАЯ УПЛОТНЯЮЩАЯ
(ГЕРНИ1) ПО ГОСТ 54011-71
ГЕРМЕТИК-ПОРОИЗОЛ
Б ВИДЕ ПОЛОС ИЛИ
ЖГУТОВ ПО ГОСТ 19177-73
СМ.УЗЕЛ 31
НА ЛИСТЕ 30
МОНТАЖНАЯ
СВАРКА(ПО РАСЧЕТ»)
ч СТЕНА МАШИННОГО
ОТДЕЛЕНИЯ
^ЗАКЛАДНЫЕ ДЕТАЛИ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
СТАЛЬНОЕ РЕБРО
(ПО РАСЧЕТУ)
_____________:__Л
ПО ПРОЕКТУ
ФЯ5
ПО ГОСТ 3262-75*
ПРОКОНОПАТИТЬ ПАКЛЕЙ,
СМОЧЕННОЙ В ГОРЯЧЕМ
БИТУМЕ НА ГЛУБИНУ >50 ММ
ОПОРНЫЙ ЛИСТ СТОЛИКА
420x420 И=ПО РАСЧЕТУ
ПО ПРОЕКТУ
Д 68
"ПО КОНТУРУ
ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕДАЧНОП)
ПОКРЫТИЯ С ,
ГИДРОИЗОЛЯЦИЕЙ
МАСТИЧНЫМИ или
ОКРАСОЧНЫМИ
СОСТАВАМИ
ГТГНТП111|I |р




НАЧОТДЕЛА №15		А.СУХОВА
ГА^МЖ.ПР-ТА		О.ГУТОРОВА
СТИНЖЕНЕР		М.СКДБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		Л.РОДНОВА
1978 ТЛ 2.И-4 выпуск 2
СТАДИЯ ЛИСТ
Деталь установки трубостойки	р 45
ДЛЯ ТЕЛЕАНТЕННЫ НА КРЫШЕ	11| || JIЛПП
ТИП АН С ХОЛОДНЫМ ЧЕРДАКОМ .Ш41 ЦИИ И Л 1ЖИ/1ИЩ/4
листов

41
ЛЯ)) КРЕПИТЬ4-МЯ БОЛТАМИ
п иуу (ПО РАСЧЕТ?)
III	. I		 -II »	.111.

40.
ПЕТЛЯ ДЛЯ КРЕПЛЕНИЯ ОТТЯЖКИ
РАДИОСТОЙКИ (ПО РАСЧЕТУ)
ПРИВАРИТЬ (ПО РАСЧЕТУ)
•3
ЛИ СТ-8*40014 00
\ \ JI Ц /	ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
№ИСТЫХ БЕТОНОв
ОСНОВНАЯ КРОВЛЯ

МЕТАЛЛИЧЕСКАЯ ТРУБА (.ПО РАСЧЕТУ)
РЕЗИНОВАЯ ПРОКЛАДКА 5= 6 ММ ПОГОСПЗЗУП
100
100
ПЕГАЯ (ПО РАСЧЕТУ) .
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ
СТАЛИ б=0.8ММ П0Г0СТ8015-56хх
^ОДНОСЛОЙНАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ТГ 21.15x6
СТАДИЯ ЛИСТ
46
4.
МО j) ЗАЖИМНОЙ ХОМУТ
ПРОКОНОПАТИТЬ ПАКЛЕЙ
СМОЧЕННОЙ В ГОРЯЧЕМ БИТУМЕ
НА ГЛУБИНУ >50ММ.
МЕТАЛЛИЧЕСКАЯ ГИЛЬЗА
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ ИЛИ
ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ
100
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУБЕ-
РОИДА НА БИТУМНОЙ МАСТИКЕ
СЛОЙ СТЕКЛОТКАНИ,ПРОПИТАННОЙ
БИТУМОМ
ОСНОВНАЯ КРОВЛЯ
ГИЛЬЗА ИЗ АСБЕСТОЦЕМЕНТНОЙ
ТРУБЫ Ф135ММ
*--------------~1'-
ЗАДЕЛКА ПОЛУЖЕСТКОИ
МИНЕРАЛОВАТНОЙ ПЛИТОЙ
НА БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ 12394-66
да

ПОКРЫТИЯ ИЗ ЛЕГКИХ! ИЛИ •
ЯЧЕИСТЫХ-БЕТ0Н0В1
КРЕПИТЬ 4-МЯ БОЛТАМИ (ПО РАСЧЕТ?)
Данные узлы применяются при необходимости дополнительного крепления
РАДИОСТОЕК И ТЕЛЕАНТЕНН ОТТЯЖКАМИ.



НАЧ.0ТДЕЛАЫ45		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ.ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОВА
1978 ТЛ 2.1Б0-4 выпуск 2
Детали установки анкеров для
КРЕПЛЕНИЯ ОТТЯЖЕК РАДИОСТОЙ-
КИ И ТЕЛЕАНТЕННЫ НА КРЫШЕ ИЗ
РУЛОННЫХ I
лым чердаком. Узлы 48,49
/Ш/
ЛИСТОВ
МАТЕРИАЛОВ СТЕП- ЦНИИЭПжилищд
4 ’* • • л . ° г. Москва
гама
50
40
ОСНОВНАЯ КРОВЛЯ
ПРИВАРИТЬ
(ПО РАСЧЕТ»)
ПЕТЛЯ ДЛЯ КРЕПЛЕНИЯ ОТТЯЖКИ РАДИО -
СТОЙКИ (ПО РАСЧЕТ»)
КРЕПИТЬ 4-МЯ БОЛТАМИ
(ПО РАСЧЕТ»)
ЛИСТ -8x400,1=400
\/LH5x8 I ПО ПРОЕКТУ


1 ЖЕЛЕЗОБЕТОННАЯ РЕБРИСТАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ

100
1QQ
МЕТАЛЛИЧЕСКАЯ ТР»БА (ПО РАСЧЕТ»)
РЕЗИНОВАЯ ПРОКЛАДКА £бММ ПОГОСИЖТ!
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ РУ-
БЕРОИДА НА БИТУМ НОЙ МАСТИКЕ
6(Г
б Л ПО КОНТ» Р»
“ir2LT5x8
1978 ТД 2.1 БЕМ выпуск 2
СТАДИЯ лист
листов
41
г. Москва
КРЕПИТЬ 4-МЯ БОЛТАМИ
(ПО РАСЧЕТ»)
НАЧ0ТДЕЛА№15
ГЛИНЖ.ПР-ТА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
ЗАЖИМНОЙ Х0М»Т
ПРОКОНОПАТИТЬ ПАКЛЕЙ
СМОЧЕННОЙ В ГОРЯЧЕМ БИТУМЕ
НА ГЛУБИН» г50ММ
ПЕТЛЯ
(ПО РАСЧЕТУ)
МЕТАЛЛИЧЕСКАЯ ГИЛЬЗА
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬ- о
НОЙ СТАЛИ5:0ВММ(ГОСТ8ОТ5-5
ЗАЛИВКА ГОРЯЧИМ БИТУМОМ
ИЛИ ГЕРМЕТИЗИРУЮЩЕЙ МАСТИКОЙ\

\ОСНОВНАЯ КРОВЛЯ
150
I1 /СЛОИ СТЕКЛОТКАНИ
I ПРОПИТАННОЙ БИТУМОМ
ЖЕЛЕЗОБЕТОННАЯ РЕБРИСТАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
Данные узлы применяются при необходимости дополнительного крепления
радиостоек И ТЕЛЕАНТЕНН оттяжками
А.СУХОВА
0. ГУТОРОВА
МСКАБИЧЕВСКАЯ
0. ГУТОРОВА
Л РО ДНО В А
ДЕТАЛИ УСТАНОВКИ АНКЕРОВ ДЛЯ КРЕП-
ЛЕНИЯ ОТТЯЖЕК РАДИОСТОЙКИ И ТЕЛЕ-
АНТЕННЫ НА КРЫШЕ ИЗ РУЛОННЫХ ... ц i| iqn
МАТЕРИАЛОВ С ХОЛОДНЫМ ЧЕРДАКОМ ЦНИИ JI1ЖИ/1ИЩ4
УЗЛЫ 50,51	Г.МОСКВА
/ОМ7
49
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ С
ГИДРОИЗОЛЯЦИЕЙ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ СОСТАВАМИ
<
ЖЕЛЕЗОБЕТОННАЯ ПАНЕ
ЧЕРДАЧНОГО ПОКРЫТИЯ
С ГИДРОИЗОЛЯЦИЕЙ
МАСТИЧНЫМИ ИЛИ ОКРАСОЧНЫМИ
СОСТАВАМИ
40
КРЕПИТЬ 4-МЯ БОЛТА М И (ПО
РАСЧЕТА)
ЛИСТ-8х400, С=400
ПЕТЛЯ ДЛЯ КРЕПЛЕНИЯ ОТТЯЖКИ
РАДИОСТОЙКИ (ПО РАСЧЕЛ)
-8x400 LMOO.
L75X8
“РЖ
ПРИВАРИТЬ
(ПО РАСЧЕТУ)
ПЕТЛЯ
(ПО РАСЧЕЛ
400
15x8, £-400
ЗАЖИМНОЙ ХОМУТ
МЕТАЛЛИЧЕСКАЯ ГИЛЬЗА
КРЕПИТЬ 4-МЯ БОЛТАМИ (ПО РАСЧЕТА)
1=400
I «
МЕТАЛЛИЧЕСКАЯ ТИБА
(ПО РАСЧЕТУ)	’
РЕЗИНОВАЯ ПРОКЛАДКА б=6ММ ПОГОСПЗЗЗ-17
ПРОКОНОПАТИТЬ ПАКЛЕЙ.СМОЧЕННОЙ
5 ГОРЯЧЕМ БИЛ ME НАШБИН^»50ММ
ЗОНТ ИЗ ОЦИНКОВАННОЙ КРОВЕЛЬНОЙ
СТАЛИ бЧйММ ПО ГОСТ 8015-Бб*4
ЛИСТ-8*400,
Ию
О(
1'WP.W
а
Данные 1злы применяются при необходимости дополнительного крепления
радиостоек и телеантенн оттяжками



НЛЧ.0ТДЕЛА№15		А СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		МСКАБНЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		Л. РОДНОВА
ДЕТАЛИ ОСТАНОВКИ АНКЕРОВ ДЛЯ КРЕП-
ЛЕНИЯ ОТТЯЖЕК РАДИОСТОЙКИ И ТЕЛЕ-
АНТЕННЫ НА КРЫШЕ ТИПА II С
ХОЛОДНЫМ ЧЕРДАКОМ. ^ЗЛЫ 52,53
1978 ТД 2.1 БО-4 выпуск 2
стадия лист
48
листов
ЦНИИЭПжилищл
г. Москва
/аж/ я?
50
92.
ФЮ9
ГИЛЬЗА ИЗ АСБЕСТОЦЕМЕНТ-/.
“НОИ ТРУБЫ Ф150 ПО ГОСТ539-73*
ПРОКЛАДКА-РЕЗИНА 5ММ ПО Г0СТ7338-77
(ПОСТАВЛЯЕТСЯ В КОМПЛЕКТЕ БОРОНКИ)
ТРУБА СПУСКНАЯ
ВОДОСТОЧНОЙ ВОРОНКИ
ЗАЖИМНОЙ ХОМУТ
ВОРОНКИ
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
/КРОВЛИ И5 МАСТИ К, АРМИРОВАННЫХ
КЛОТКАНЬЮ
ЧЕ^ХЧНОГО
,	СТРУЕВЫПРЯМИТЕЛЬ ЧАШИ
ЧАША ВОДОСТОЧНОЙ ВОРОНКИ ВОРОНКА ВР-1 &0ДОСТОЧНОЙ БОРОНКИ-/
ШПИЛЬКА ВОРОНКИ	540
С ГАЙКОЙ
БОРТОВОЙ КАМЕНЬ
№ БЕТОНА МЮ0
ЗАЛИТЬ ГЕРМЕТИЗИРУЙ
ЩЕЙ МАСТИКОЙ
КРЫТИЯ ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ БЕТОН


о»
150
КРОВЛЯ
О
OI
ЛОТКОВАЯ ПАНЕЛЬ ИЗ ЛЕГКИХ
ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
(Водосточная воронка вр-1 конструкции ЦНИИ промзданий (авторское свидетель-
ство №570681), ПРОИЗВОДИТЕЛЬНОСТЬЮ 12 Л/СЕ К, ИЗГОТОВЛЯЕТСЯ ПО ТУ-Зб УССР-696-75
на Полтавском аитейно-механическом заводе (г.Полтава, Панянка 2.6) и на
МЕХАНИЧЕСКОМ ЗАВОДЕ Г. ЧЕРНОВЦЫ (УЛ.ЗАВОДСКАЯ ДЗЗ). МАТЕРИАЛЫ СЧ00 ПО
Г0СТ1412-70.
Z.BCE ДЕТАЛИ БОРОНКИ НЕОБХОДИМО ОЧИСТИТЬ ОТ РЖАВЧИНЫ, ГРЯЗИ И ПОКРЫТЬ
ЛАКОМ БТ-577 (ГОСТ 5651-70*).
з.Воронка устанавливается в наиболее низком месте.
Между чашей воронки и фланцем спускной трубы при креплении шпильками
ВСТАВЛЯЮТСЯ 4 ДЕРЕВЯННЫХ ПРОКЛАДКИ РАЗМЕРАМИ 60x60x16мм
СЛЕДУЕТ СТРОГО СЛЕДИТЬ ЗА СОХРАННОСТЬЮ ГИДРОИЗОЛЯЦИОННОГО КОВРА,ЗАЖИМА-
ЕМОГО МЕЖДУ ЧАШЕЙ И СПУСКНОЙ ТРУБОЙ.
4КРЫШКА ВОРОНКИ НА ЧЕРТЕЖЕ УСЛОВНО ЛЕ ПОКАЗАНА.
НАЧОТАЕАА1М5
ГА.ИНЖПРТА
СТ. ИНЖЕНЕР
ПРОВЕРИЛ
РАЗРАБОТАЛ
А.СУХОВА
О.ГУТОРОВА
М.СКАБИЧЕВСКАЯ
ОГУТОРОВА
ЛРОДНОБА
1978 ТЛ 2.1БП-4 выпуск 2
Деталь остановки водосточной
ВОРОНКИ НА КРЫШЕ типа! с ТЕПЛЫМ
ЧЕРДАКОМ. 'УЗЕЛ 54
СТАДИЯ ЛИСТ
р
49

ЛИСТОВ
ЦЦИИЗПжилищл
Г.МОСКВА
t2W
ж
7
-1Л;
Of
		* л	г* с
		2*
		&	<ч
О
		V
<			ЛЛ'
GG	V
О		•	•
		LU	<*
		0^

		С-Э
		со	со
	-	LiJ
		КРИ1
о	Л-*	ж:
о	3		Of
		в	710
	зе		ZT*
	й		ZE
		"Ж
			jote

			• 7
о
		№
СО
о		•
Q
		fiQ
		АО
1/ J	<	МАЗА

о		5
□
	UO	LU
		=С
	ПОДЛ я
	ot
	ГЯНИ
ОСНОВНАЯ КРОВЛЯ
КРОВЛИ ИЗ МДСТИК,АРМИРОВАНЫХ \
СТЕКЛОСЕТКОЙ ИЛИ СТЕКЛОТКАНЬЮ;
ПЕРЕПУСКОМ П0150 ММ (СМУЗЕЛ54)
ЧАША ВОДОСТОЧНОЙ ВОРОНКИ
ЗАЛИТЬ ГЕРМЕТИЗИРУЮЩЕЙ
МА СТ И КО И
ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
СТРУЕВЫПРЯМИТЕЛЬ ЧАШИ
ВОДОСТОЧНОЙ БОРОНКИ
БОРОНКА ВР-1_______
ШПИЛЬКА БОРОНКИ С ГАЙКОР
540
Г)
ТРУБА СПУСКНАЯ ВО-
ДОСТОЧНОЙ ВОРОНКИ
ЛОТКОВАЯ ПАНЕЛЬ ИЗ ТЯЖЕЛО ПЛ <
БЕТОНА
МАТЫ МИНЕРАЛОВАТНЫЕ ПРОШИВНЫЕ ПО
д ГОСТ 21880-76 (ТОЛЩИНА ПО РАСЧЕТУ) л

РЕБРИСТАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ТЯЖЕЛОГО БЕТОНА
БЕТОН НЕ МЕНЕЕ МЮ0
130
ПРОКЛАДКА-РЕЗИНА 5ММ ПО
гаСТ7338-77(П0СТАВЛЯЕТСЯ
В КОМПЛЕКТЕ ВОРОНКИ)
ЗАЖИМНОЙ
ХОМУТ
БОРОНКИ
1.	ВОДОСТОЧНАЯ ВОРОНКА ВР-1 КОНСТРУКЦИЙ ЦНИИ ПРОМЗДАНИЙ (АВТОРСКОЕ СВИДЕТЕЛЬСТВО
№570681), ПРОИЗВОДИТЕЛЬНОСТЬЮ 12 Л/СЕК, ИЗГОТОВЛЯЕТСЯ ПОТУ-36 УССР-696'75
НА ПОЛТАВСКОМ ЛИТЕЙНО-МЕХАНИЧЕСКОМ ЗАВОДЕ (г. ПОЛТАВА, ПАНЯНКА26)И НА МЕХА-
НИЧЕСКОМ заводе г. Черновцы ул.Заводская д.зз. материал; счоо по гост м 12-70.
2.	ВСЕ ДЕТАЛИ ВОРОНКИ НЕОБХОДИМО ОЧИСТИТЬ ОТ РЖАВЧИНЫ, ГРЯЗИ И ПОКРЫТЬ ЛАКОМ
БТ-577(гост 5631-ю*).
3.	ВОРОНКА УСТАНАВЛИВАЕТСЯ В НАИБОЛЕЕ НИЗКОМ МЕСТЕ.
Между чашей воронки и фланцем спускной трубы при креплении шпильками
вставляются 4 деревянных прокладки размерами 60*60* 16мм. Следует
СТРОГО следить за сохранностью гидроизоляционного кобра, зажимаемого
между чашей и спускной трубой.
4	Крышка воронки на чертеже условно не показана.

		'

НАЧ.0ГДЕЛА№15		А.СУХОБА
ГЛИНЖ.ПР-ТА		О.ГУТОРОВА
СТИНЖЕНЕР		«СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		ЛРОДНОБА
Деталь установки водосточной
ВОРОНКИ НА КРЫШЕ ТИПА! С ХОЛОД-
НЫМ ЧЕРДАКОМ. ^ЗЕЛ 55
1978 ТЛ 2.160-4 ВЫПУСК 2

СТАДИЯ лист листов
50
ЦНИИЭПжилищд
г Москва
мм/
-
ВОРОНКИ
ШПИЛЬКА M12-8Q ПО ГОСТ 22034-76
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ ВОРОНКА ВР-1
о
Ф
ПРОКЛАДКИ РЕЗННОВЫ
ПОРИСТЫЕ УПЛОТНЯЮЩАЯ(ГЕР-
НИТ) ПО ГОСТ 5.10Н-71
ВОДОСБОРНЫЙ ЛОТОК
ЧЕРДАЧНОГО ПОКРЫТИЯ
ДЕТАЛЬ „А"
кАЧНОГО ПОКРЫТИЯ с
«ИЗОЛЯЦИЕЙ МАСТИЧНЫМИ
ОКРАСОЧНЫМИ СОСТАВАМИ
ЧАША ВОДОСТОЧНОЙ
СТРУЕВЫПРЯМИТЕЛЬ чаши
ВОДОСТОЧНОЙ ВОРОНКИ
ШПИЛЬКА М12-8дПОГОСТ22034-76
Л ПО ПРОЕКТУ
540
ДЕТАЛЬ „А
МАТЫ МИНЕРАЛОВАТНЫЕ
ПРОШИВНЫЕ ПО ГО СТ 21880-16
(ТОЛЩИНА ПО РАСЧЕТУ)
ЗАЖИМНОИ
ХОМУТ ВОРОНКИ
МАСТИ КА
БИТУМНО- РЕЗИН
БАЯ ИЗОЛЯЦИОНН
(ГО СТ 15236-70*-
ПРОКЛАДКАТОхТУ ,
РЕЗИНОВАЯ
(гернит) по ГОСТ 51011-71
t’no ПРОЕКТУ
МЕТАЛЛИЧЕСКАЯ ШАЙБА
ЦЕМЕНТНЫЙ РАСТВОР
МАРКИ 100
ПРОКЛАДКА РЕЗИНОВАЯ ПОРИС-
ПО ГОСТ?. 1011-7? ШИРИНОЙ '
250ММ ПО ПЕРИМЕТРУ
СПУСКНОЙ ТРУБЫ
ТАЯ УПЛОТНЯЮЩАЯ (ГЕРНИТ)
92
109
прокладка- РЕЗИНА 5мм
ПО ГОСТ 7538-77(ПОСТАВ-.
АЯЕГСЯ В КОМПЛЕКТЕ ВОРОН КЦ/
ТРУБА СПУСКНАЯ
ВОДОСТОЧНОЙ ВОРОНКИ
1. Водосточная воронка ВР-1 конструкции ЦНИИ промзданйй (авторское
СВИДЕТЕЛЬСТВО №570631), ПРОИЗВОДИТЕЛЬНОСТЬЮ 12Л/СЕК, ИЗГОТОВЛЯЕТСЯ ПО
ТУ-Зб УССР-696-75 на Полтавском литейно-механическом заводе (г.Полтава,
ПАНЯНКА,26) И НА МЕХАНИЧЕСКОМ ЗАВОДЕ Г. ЧЕРНОВЦЫ (УЛ.ЗАВОДСКАЯ,Д.ЗЗ). МАТЕ-
РИАЛАМ 00 ПО ГОСТ 1412-70.
2.ВСЕ детали воронки необходимо очистить от ржавчины,грязи и покрыть
ЛАКОМ БТ-577 ( ГОСТ 5631-70*).
1 Воронка устанавливается в наиболее низком месте.
Между чашей воронки и фланцем спускной трубы при креплении
шпильками вставляются А деревянных прокладки размерами 60хб0х1бмм.
4Крышка воронки на чертеже условно не показана.



НАЧ0ТДЕЛА№15		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ. ИНЖЕНЕР		М.СКАБИЧЕВСКК
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		Л.РОДНОВА
1978 ТЛ 2.I5D-4 выпуск 2
СТАЛИЯ Л И СТ
ЛИСТОВ
Деталь установки водосточной
ВОРОНКИ НА КРЫШЕ ТИПА П C |||||JUnn	... л
ХОЛОДНЫМ ЧЕРДАКОМ. УЗЕЛ 56 ЦНИИ JII ЖИЛИЩ А
51
г. Москва
/62<$7 SS
tf-

С ГАЙКОЙ
ЧАША водосточной
воронки
ВОДОСТОЧНАЯ ВОРОНКА ВР-1
ШПИЛЬКА ВОРОНКИ
БЕТОН МАРКИ 100
ДВА ДОПОЛНИТЕЛЬНЫХ слоя
КРОВЛИ ИЗ МАСТИ К, APty
РОВАИНЫХ СТЕКЛОСЕГКОИ
ИЛИ СТЕКЛОТКАНЬЮ
92
ТРУБАСПУСКНАЯ БОДОСТОЧНОЙБОРОНКИ
ОСЬ ВНУТРЕННЕЙ
I978 ТЛ 2.I5D-4 выпуск 2
листов
СТАДИЯ лист
52
ЧЕРДАКОМ АЛЯ ЗДАНИЯ СО СТЕНАМИ М3 I |Ми|,ПГ1м/и auiii л
МЕСТНЫХ МАТЕРИАЛОВ. МЗЕЛ 51	'^И/1ИЩХ1
Г. МОСКВА
ОДНОСЛОЙНЫЕ
ПАНЕЛИ ЧЕРДАЧНОГО
ПОКРЫТИЯ ИЗ ЛЕГКИХ
ИЛИ ЯЧЕИСТЫХ БЕТОНОВ
СТРУЕВЫПРЯМИТЕЛЬ ЧАШИ
ВОДОСТОЧНОЙ ВОРОНКИ
ЗАЛИТЬ ГЕРМЕТИЗИРУЮЩЕЙ
ОСНОВНАЯ
150
О
ГИЛЬЗА ИЗ АСБЕСТОЦЕМЕНТНОЙ
ТРУБЫ ф 150 ПОТОСТ 539-73*
ПРОКЛАДКА-РЕЗИНА 5ММ ПО
Г0СТ733&-ПП (ПОСТАВЛЯЕТСЯ
Б КОМПЛЕКТЕ ВОРОНКИ)
ЗАЖИМНОЙ ХОМУТ БОРОНКИ
КРОВЛЯ
с__________400
Ч ОСЬ ВОДОСТОЧНОЙ
ВОРОНКИ (ЕНДОВА)	СТЕНЫ ЧЕРДАКА
1	ВОДОСТОЧНАЯ ВОРОНКА ВР-1 КОНСТРУКЦИИ ЦНИИ ПРОМЗДАНИЙ(авторское СВИ-
ДЕТЕЛЬСТВО №570681) ПРОИЗВОДИТЕЛЬНОСТЬЮ 12Л/СЕК ИЗГОТОВЛЯЕТСЯ ПО ТУ-Зб УССР-696-75
на Полтавском литейно-механическом заводе (г. поатава(Панянка,26) и.на ме-
ханическом заводе г Черновцы (ул Заводская д.36) Материал- счоо по rocTi4i2-io.
2	. Все детали воронки необходимо очистить от ржавчины грязи и покрыть ла-
ком БТ-5ПП ( ГОСТ 5631 -ПО*/.
з	Воронка устанавливается б наиболее низком месте. Между чашей воронки
И ФЛАНЦЕМ СПУСКНОЙ трубы ПРИ креплении шпильками вставляются 4 ДЕ-
РЕВЯННЫХ прокладки размерами 60*60х1Ьмм. Следует строго следить за сохран-
ностью гидроизоляционного кобра, зажимаемого между чашей и СПУСКНОЙ
трубой.
4	Крышка воронки на чертеже условно не показана



НАМ. ОТДЕЛАМ		А. СУХО БА
ГЛИНЖ.ПР-ТА		огуторова
СТ.ИНЖЕНЕР		М СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		ОГУТОРОВА
разработал		Л.РОДНОВА
Деталь остановки водосточной во-
ронки НА КРЫШЕ ТИПА! СТЕПЛЫМ
/ш/
—d
%
£П*
С
2

ё


j

о>
?8
ШПИЛЬКА ВОРОНКИ С ГАЙКОЙ
ОСНОВНАЯ КРОВЛЯ
LU
ЧАША ВОДОСТОЧНОЙ
\ВОРОНКИ
ВОДОСТОЧНАЯ ВОРОНКА ВР-1
СТРУЕВЫПРЯМИТЕЛЬ ЧАШИ ВОДОСТОЧНОЙ
\ВОРОНКИ
ЗАЛИТЬ ГЕРМЕТИЗИРУЮЩЕЙ
^/МАСТИКОЙ
150
150
92
109
400
\ОСЬ ВНУТРЕННЕЙ
СТЕНЫ ЧЕРДАКА
МАТЫ МИНЕРАЛОВАТНЫЕ ПРОШИВНЫЕ
ПО ГОСТ21880-76 (ТОЛЩИНА ПО РАСЧЕТУ)
ТРУБА СПУСКНАЯ ВОДОСТОЧНОЙ ВОРОНКИ
ПРОКЛАДКА-РЕЗИНА 5мм ПО
ГОСТ7338-77 (ПОСТАВЛЯЕТСЯ Б
КОМПЛЕКТЕ ВОРОНКИ)
ЗАЖИМНОЙ ХОМУТ ВОРОНКИ
 ДВА ДОПОЛНИТЕЛЬНЫХ СЛОЯ
' КРОВЛИ ИЗ МАСТИК АРМИРО-
ВАННЫХ СТЕКЛОСЕТКОЙ ИЛИ
СТЕКЛОТКАНЬЮ
РЕБРИСТАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫ
ИЗ ТЯЖЕЛО ГО БЕТОНА
1=27,

т
т
Н
МАРКИ 100
1.	Водосточная воронка вр-1
СВИДЕТЕЛЬСТВО N 5T06B1), ПРОИЗВОДИТЕЛЬНОСТЬЮ 12Л/сЕК. ИЗГОТОВЛЯЕТСЯ ПО 15-36
УССР-696-75 на Полтавском литейно-механическом заводе (г.Полтава, па-
НЯНКА.26) И НА МЕХАНИЧЕСКОМ ЗАВОДЕ Г ЧЕРНОВЦЫ УЛ. ЗАВОДСКАЯ,Д.33.
материал: сч оо по гост 1412-70.
2.	Все детали ВОРОНКИ НЕОБХОДИМО очистить от ржавчины, грязи и пок-
рыть ЛАКОМ БТ-577 (ГОСТ5631-7О^.
3.	Воронка устанавливается в наиболее низком месте. Между чашей во-
ронки И ФЛАНЦЕМ СПУСКНОЙ ТРУБЫ ПРИ КРЕПЛЕНИИ ШПИЛЬКАМИ ВСТАВ-
ЛЯЮТСЯ 4 ДЕРЕВЯННЫХ ПРОКЛАДКИ РАЗМЕРАМИ 60*60* 16ММ. СЛЕДУЕТ СТРОГО
СЛЕДИТЬ ЗА СОХРАННОСТЬЮ ГИДРОИЗОЛЯЦИОННОГО КОВРА,ЗАЖИМАЕМОГО МЕЖ-
ДУ ЧАШЕЙ И СПУСКНОЙ ТРУБОЙ.
4	Крышка воронки на чертеже условно не показана
\ОСЬ ВОДОСТОЧНОЙ
ВОРОНКИ (ЕНДОВА)
КОНСТРУКЦИИ ЦНИИ ПРОМЗДАНЙЙ (АВТОРСКОЕ



НАЧОТДЕЛАНМ5		А. СУХОВА
ГЛ ИНЖ ПР-ТА		0 ГУТОРОВА
СТ ИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		Ь.ГУТОРОВА
РАЗРАБОТАЛ	0^7	Л.РОДНОВА
1978 ТЛ 2.1БП-4 выпуск 2
Деталь установки водосточной
ВОРОНКИ НА КРЫШЕ ТИПА1С холод-
ным ЧЕРДАКОМ. ДЛЯ ЗДАНИЯ СО | ц ц н 1ППМ/,
СТЕНАМИ ИЗ МЕСТНЫХ МАТЕРИАЛОВ. ЦНИиЛ 1ЖИ4ИЩ/1
Узел 58.
СТАДИЯ ЛИСТ
53
г. Москва
листов

/аг#/
55

.НАРУЖНАЯ
СТЕНОВАЯ
ПАНЕЛЬ
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
БЕТОН
М1ОО
100
Е ЭЛЕМЕНТЫФ12А1
ОДНОСЛОЙНАЯ
ПАНЕЛЬ ПОКРЫТИЯ ЧЕРДАКА
ИЗ ЛЕГКОГО ИЛИ ЯЧЕИСТОГО
БЕТОНА
МОНТАЖНЫЕ СОЕДИНИ-
ТЕЛЬНЬ
АНКЕРНЫЙ ВЫПУСК
ПАНЕЛИ ПОКРЫТИЯ
МОНТАЖНЫЕ СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ Ф1
АНКЕРНЫЙ ВЫПУСК ДЕТАЛЬ „A" 1-1
ПАНЕЛИ ПОКРЫТИЯ ЧЕРДАКА
ДНОСЛОИНАЯ-х!
ПАНЕЛЬ ПОК- -1-
РЫТИЯ ЧЕРДАКА
ИЗ ЛЕГКОГО ИАН
ЯЧЕИСТОГО л!
БЕТОНА
АНКЕРНЫЕ ВЫ-
ПУСКИ НАРУЖНОЙ
СТЕНОВОЙ ПАНЕЛИ |
ЧЕРДАКА

БЕТОН М1ОО
Л л МОНТАЖНЫЕ СОЕДИНИТЕЛЬ-
ИЫЕ ЭЛЕМЕНТЫ Ф12А1
*ет*ли а- по гост 5781-75
ДЕТАЛЬ «А,_	ДЕТА ЛЬ, А
НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ ЧЕРДАКА
ХБЕТОН М100
АНКЕРНЫЙ ВЫПУСК НАРУЖНОЙ
СТЕНОВОЙ ПАНЕЛИ ЧЕРДАКА
Дета ль. д'
ПОЛИМЕРЦЕМЕНТНЫИ СОСТАВ НЛИ АЛЮМИ-
НИЕВАЯ КРАСКА
МАСТИКА УМС-50
ПО ГОСТ 14791-69
10
УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА-
ПОРОИЗОЛ Б ВИДЕ ПОЛОС ИЛИ
ЖГУТОВ ПО ГОСТ19177-73



НАЧ.0ТДЕЛАНЧ5		АСУХОБА
ГЛИНЖ. ПР-ТА		0ГУТОРОВА
СТ. ИНЖЕНЕР		МСКАБИЧЕЫЖЛЯ
ПРОВЕРИЛ		«СКАБИЧЕВСКАЯ
Разработал		И.ЛЕВИНА
ТАБЛИЦА ЗНАЧЕНИЙ РАЗМЕРА „(Г
ТОЛЩИНА НАРУЖНЫХ СТЕН ЧЕРДАКА ЗДАНИЯ, ММ	РАЗМЕРАМИ
300	200
350	250
400	300
1978 ТД 2.1БП-4 выпуск 2
РЯДОВЫЕ СТЫКИ ПАНЕЛЕЙ ПОКРЫ-
ТИЯ И СТЕН ЧЕРДАКА КРЫШИ
СТАДИЯ ЛИСТ
листов
54
1Г1Л И Viun П[.Г<ЦШ\Н	в || || J|
типАТстЕплым чердаком для ЦнИИЛ 1ЖИ/1ИЩД
КРУПНОПАНЕЛЬНЫХ ЗДАНИИЛ/ЗЕЛ 59
Г. МОСКВА
/&г#/
56
'3
60
ДЕТАЛЬ,.A"
НАРУЖНЫЕ СТЕНОВЫЕ
a-so
БЕТОН
МЮО
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
£.
до
АНКЕРНЫЕ ПЕТЛИ ЖЕЛЕ-
ЗОБЕТОННЫХ ПАНЕЛЕЙ ПО
КРЫТИЯ ЧЕРДАКА
|АНКЕРНЫЕ ВЫПУСКИ
НАРУЖНОЙ СТЕНОВОЙ
ПАНЕЛИ ЧЕРДАКА
НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕ-
ДЕТАЛЬ.А /ЛИ ЧЕРДАКА
ПАНЕЛИ .ЧЕРДАКА


МОНТАЖНЫЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ
U /412А1- ПРИВАРИТЬ К АНКЕРНОЙ ПЕТЛЕ / И
-L-0^- ЖЕЛЕЗОБЕТОННОЙ ПАНЕЛИ ПОКРЫТИЯ ' -1-
ЧЕРДАКА
ЖЕЛЕЗОБЕТОН
НАЯ ПАНЕЛЬ К-6, LUJBA--60M
покрытия ., -----—;-------
ЧЕРДАКА /11 МОНТАЖНЫЙ СРЕДИ-,
21 НИТЕЛЬНЫИ ЭЛЕМЕНТ
-60x6; СПО ПРОЕКТУ
ПРИВАРИТЬ К ЗАКЛАД-
НОЙ ДЕТАЛИ ЖЕЛ. БЕТ/
ПАНЕЛИ ПОКРЫТИЯ Z/
БЕТОН М100	/

50
\ МОНТАЖНЫЕ СОЕЛИНИТЕЛЬН ЫЕ	/
ЭЛЕМЕНТЫ Ф1Ш ПО ГОСТ5781-75
БЕТОН МЮО
МОНТАЖНЫЕ
СОЕДИНИТЕ
НЫЕ ЭЛЕМЕН-1
ТЫФ12А1
МОНТАЖНЫЕ СОЕДИНИТЕЛЬ-
НЫЕ ЭЛЕМЕНТЫ -60x6. t-ПО ПРОЕКТУ
ПРИВАРИТЬ К МОНТАЖНОМУ СОЕДИ-
НИТЕЛЬНОМУ ЭЛЕМЕНТУ Ф12А1
Деталь „а* см. на листе 54
ДРУЖНЫЕ СТЕНОВЫЕ
ПАНЕЛИ ЧЕРДАКА
АНКЕРНЫЕ ВЫПУСКИ НАРУЖ-
НЫХ СТЕНОВЫХ ПАНЕЛЕЙ
ЧЕРДАКА
БЕТОН
мюо
ТАБЛИЦА ЗНАЧЕНИЙ РАЗМЕРА .Д’1
ТОЛЩИНА НАРУЖНЫХ СТЕН ЧЕРДАКА ЗДАНИЯМИ	РАЗМЕР,Д’’ ММ
250	200
300	250
350	300



НАМ.ПТДЕЛАНН5		АСУХОВА
ГЛИНЖ.ПР-ТА		ОГУТОРОВА
СТ. ИНЖЕНЕР		«.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		«.СКАБИЧЕВСКАЯ
РАЗРАБОТАЛ		НЛЕВИНА
Рядовые стыки панелей
ПОКРЫТИЯ И СТЕН ЧЕРДАКА КРЫШИ
ТИПАХ С ХОЛОДНЫМ ЧЕРДАКОМ ДЛЯ
КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ. УЗЕЛ 60
1978 ТД 2.1БП-4 выпуск 2
СТАДИЯ
ЛИСТ
55
ЛИСТОВ
ЦЦИИЗПжилищл
Г.МОСКВА
/Ш/	J7-
57
61
ГЕРМЕТИЗАЦИЯ ПОТИПУ
ДЕТАЛИ,.А" НА ЛИСТЕ 54,
ЖЕЛЕЗОБЕТОННЫЕ ПАНЕЛИ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ГЕРМЕТИК-ПОРОИЗОЛ В ВИДЕ
ПОЛОС ИЛИ ЖГУТОВ по
ГОСТ 19477-73

НАЩЕЛЬНИК (НА ПЛАНЕ УСЛОВНО
НЕ ПОКАЗАН)
ГИДРОИЗОЛЯЦИЯ
/МАСТИЧНЫМИ ИЛИ
ОКРАСОЧНЫМИ СОСТАВАМИ
НЕ МЕНЕЕ 100
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ ЧЕР-
ДАЧНОГО ПОКРЫТИЯ
НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ
ЧЕРДАКА
цементно-песчаный раствор
МАРКИ 100
Размер,.а’ см.таблицу
на листе 54



НАЧ.0ГДЕЛА1И5		А.СУХОВА
ГЛ.ИИЖ.ПР-ТА		0ГЯ0Р0ВА
СТИНЖЕНЕР		М.СКАВИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ	м	МСКАБИЧЕВСКАЯ
Рядовые стыки панелей покрытия
И СТЕН ЧЕРДАКА КРЫШИТИПАЦС
ХОЛОДНЫМ ЧЕРДАКОМ ДЛЯ КРУПНО-
ПАНЕЛЬНЫХ зданий. Узел 61
1978ТД 2.I5D-4 выпуек2
СТАДИЯ
лист
ЛИСТОВ
ЦНИИЭПжи/ищл
г Москва
/62<?/
T/V
< и й
UH В. № ПОДЛ
гя
МОНТАЖНЫЕ СОЕДИНИТЕЛЬ-
НЫЕ ЭЛЕМЕНТЫ 4>12AI
ПО ГОСТ 5781-75
Ъ-h
КЕРНЫЕ ВЫПУС-L 100
CL
НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ ЧЕРДАКА
КИ НАРУЖНЫХ СТЕНО-
ВЫХ ПАНЕЛЕЙ ЧЕРДАКА
АНКЕРНЫЙ
ВЫПУСК ПА-
Ч НЕЛЕ И ЧЕР-
ДАЧНОГО
„ПОКРЫТИЯ
БЕТОН
гиюо
ОДНОСЛОЙНАЯ ПАНЕЛЬ 2'2
ЧЕРДАЧНОГО ПОКРЫ-
ТИЯ ИЗ ЛЕГКОГО
ИЛИ ЯЧЕИСТОГО
Ц\бетона

bb<_ 'о
ДЕТАЛЬЮ" 5'5 НАРУЖНЫЕ
\	\ СТЕНОВЫЕ
\ ХПАНЕЛИ ЧЕРДАКА
58
и
ДЕТАЛЬ.А"
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
АНКЕРНЫЕ ВЫПУСКИ 4-4	ДЕТАЛЬ,, А”
РУЖНЫХ СТЕНОВЫХ
ЕЛЕЙ ЧЕРДАКА
АНКЕРНЫЕ
ВЫПУСКИ НА-
РУЖНЫХ СГЕ
НОВЫХ ПА-
НЕЛЕЙ
БЕТОН МЮО
100
100

МОНТАЖНЫЕ СОЕДИНИТЕЛЬНЫЕ
_	ЭЛЕМЕНТЫ Ф12AI
Деталь,,А’и таблицу значений размера д’ см. лист 54



НАЧОТДЕЛА IP 15		А.СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ.ИНЖЕНЕР		МСКАБИЧЕВСКАЯ
ПРОВЕРИЛ		МСКАБИЧЕ6СКАЯ
РАЗРАБОТАЛ		И. ЛЕВИНА

БЕТОН
МЮО
1978 ТЛ 2.1БР-4 выпуск 2
Угловые стыки панелей покрытия
И СТЕН ЧЕРДАКА КРЫШИ ТИПА! С ТЕП-
ЛЫМ ЧЕРДАКОМ ДЛЯ КРУПНОПАНЕЛЬНЫХ
ЗДАНИЙ. МЗЕЛ62
СТАДИЯ ЛИСТ ЛИСТОВ
Р I 57 I —
ЦЦИИЗПжилищд
г. Москва

59

СОВА НО
ДетАль.Л”
железобетонные плнели
ЧеРДАЧНОГО ПОКРЫТИЯ
НАРУжные стеновые
ПАНЕЛИ ЧЕРДАКА
50
А МОНТАЖНЫЙ СО-
СГ-Н
*л ~ °
I'
I Р с \ ,
a-so

о
о
V

V*
\ь
г.
наружны е стено-
вые ПАНЕЛИ чврдат
КА ___________!
п
50
ПУ
х57
МОНТАЖ НЫ О';
оединитель-
ные элемен-
ты 012 Al 4
единительные д±
элементы-90хб 11_
е470(гост|д9озчупоти
Бетон Mjoo
Анкерные петли же- -
лезобетонных плнелей покрытия
Анкерные выпуски на-
ружных стеновых плнелей
• r-m, • । •» чердака
3 -3 ДЫАЛЬ„А монтажные соедини-
ельные элементы Фюл!
БЕТОН МЮО
Анкерные выпуски наруж
пых стеновых плнелей-
ЧЕРДАКА
МОНТАЖНЫЙ ШОВ
бк по всей длине
закладная Детлль нл-
/ружной стеновой панели
°?'
р ’
о*
монтажный соеди-
нительный элемент
-60x6 Спо проекту
приварить к Анкер-
ному ВЫПУСКУ НАРУЖ
ной стеновой пднели
монтажный соеди-
нительный элемент
-90x6,6=170
ХДНкернАя
петля желе-
зобетонной
плнели чер-
длчного
покрытия
V
железоветонная
ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ
.50
а
наружная стеновдя
ПАНЕЛЬ ЧерДАКА
Детдль„А”и таблицу зна-
чений РАЗмеРА„а”см.лист54
50



НАЧ.ОТДеЛАЯ’15		А.СУХОВА
ГЛИНЖ.ПР-ТА		ОГУТОРОВА
стинженер		МСКАБИЧеВСКАЯ
проверил		ОГУТОРОВА
РАЗРАБОТАЛ		и. левин а
Угловые стыки плнелей
покрытия и стен чердака
крыши типа! с холодным чердл-
КОМДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ.
Узел бз _____________
978 ТД 2.1БД-4 выпуск2
стадия
р
1СТ листов
58	~’
ЦЦИИЭПжи/1ит/1
Г. М о С К В А
16231	60
64
ДЕТАЛИ.,А"
ЗАКЛАДНЫЕ ДЕТАЛИ
НАРУЖНЫХ СТЕНОВЫХ
ПАНЕЛЕЙ ЧЕРДАКА
НАРУЖНЫЕ СТЕНОВЫЕ
ПАНЕЛИ ЧЕРДАКА
ЦИФРОВАЯ ОСЬ
V/////////777
>100
НК
ПО ТИПУ
НА Л.54
НАРУЖНАЯ СТЕНОВАЯ
ПАНЕЛЬ ЧЕРДАКА
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
КРОВЕЛЬНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
МОНТАЖНЫЙ
СОЕДИНИТЕЛЬНЫ Й
ЭЛЕМЕНТ 1/15*8 1/100
ГЕРМЕТИЗАЦИЯ ПО ТИПУ
ДЕТАЛИ „А'НА ЛИСТЕ 54
ЗАКЛАДНЫЕ
ДЕТАЛИ
л
МОНТАЖНЫЙ соединительный
ЭЛЕМЕНТ 1/15*8,1--100
МОНТАЖНАЯ СВАРКА
БУКВЕННАЯ
ОСЬ
КАРНИЗНАЯ ПЛИТА
КАРНИЗНАЯ ПЛИТА
ГЕРМЕТИЗАЦИЯ
ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО
ПОКРЫТИЯ
\ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100

Таблица значений размерах см.лист 55



НАЧОТДЕЛА1М5		А.СУХОВА
ГА.ИНЖ.ПР-ТА		ОГУТОРОВА
СТИНЖЕНЕР		М-СКАБЫЧЕВСКАЯ
ПРОВЕРИЛ		0. ГУТОРОВА
РАЗРАБОТАЛ		МСКАБИЧЕВСКАЯ
1778 ТЛ 2.I6D-4 выпуск 2
СТАДИЯ
ЛИСТ
59
ЛИСТОВ
'УГЛОВЫЕ СТЫКИ ПАНЕЛЕЙ ПОК-
РЫТИЯ И СТЕН ЧЕРДАКА КРЫШИ
типа П с холодным чердаком для [IЦ И И2ПжИ/1ИШ,/1
КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ. М ЗЕЛ 64
г. Москва
/лгя/
НАРУЖНЫЕ СТЕНОВЫЕ АНКЕРНЫЙ ВЫПУСК
ПАНЕЛИ ЧЕРДАКА
т
(
f
i
БЕТОН МЮО
МОНТАЖНЫЕ •-
Соединительные
ЭЛЕМЕНТЫ412А1
- - J
< \
<
IOO
БЕТОН МАРКИ 100
БЕТОН МЮО
оо
ДЕТАЛЬ .Б”
ТАБЛИЦУ ЗНАЧЕНИЙ РАЗМЕРА „(Г
СМ. ЛИСТ 54
ЕЛЕ30БЕТ0НН0И ПАНЕЛИ Т
ЧЕРДАЧНОГО ПОКРЫТИЯ -
- О Ъ *	•
МОНТАЖНЫЕ
СОЕДИНИТЕЛЬНЫЕ
ЭЛЕМЕНТЫ
Ф12А1
ПО ГОСТ 5781-75
УПЛОТНИТЕЛЬНАЯ ПР0КЛАДКА-П0Р0И30Л
6БИДЕ ПОЛОС ИЛИ ЖГУТОВ ПО
ГОСТ 19177 73
древесноволокнистая:
ПЛИТА I25MM,ОБЕРНУТАЯ"'
ПЕРГАМИНОМ
АНКЕРНЫЕ БЫПУС-
КИ ЖЕЛЕЗОБЕТОННЫХ
ПАНЕЛЕЙ ЧЕРДАЧНОГ
ПОКРЫТИЯ
ДЕТАЛЬ „Б
ЖЕЛЕЗОБЕТОН-
НЫЕ ПАНЕЛИ
ЧЕРДАЧНОГО
ПОКРЫТИЯ


Анкерные выпус-~*
КИ ВНУТРЕННИХ СТЕНОВЫХ
ПАНЕЛЕЙ ЧЕРДАКА
НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ
ЧЕРДАКА
ДРЕВЕСНО-
ВОЛОКНИСТЬ
ПЛИТЫ 125ММ,
ОБЕРНУТЫЕ
ПЕРГАМИНОМ
БЕТОН МЮО
АРМАТУРНЫЕ ВЫПУСКИ
ВНУТРЕННИХ СТЕНОВЫХ
ПАНЕЛЕЙ ЧЕРДАКА
ВНУТРЕННИЕ СТЕНОВЫЕ
ПАНЕЛИ ЧЕРДАКА ~
ДЕТАЛЬ.Б’
..ЮН 1Q
^ПОЛИМЕРЦЕМЕНТНЫЙ СОСТАВ ИЛИ
АЛЮМИНИЕВАЯ КРАСКА	„п
МАСТИКА УМС-50 ПО ГОСТ1479169
ИАЧ(ПДЕЛА№15
ГЛИНЖ. ПР-ТА
СТ. ИНЖЕНЕР"
ПРОВЕРИЛ
РАЗРАБОТАЛ
А.СУХОВА
0. ГУТОРОВА
М.СКАБИЧШКАЯ
О ГУТОРОВА
И. ЛЕВИНА
I978 ТЛ 2.1БП-4 выпуск 2
СТАДИЯ ЛИСТ
ЛИСТО в
Рядовые стыки панелей покрытия и
СТЕН ЧЕРДАКА КРЫШИ ТИПА! СТЕПЛЫМ
ЧЕРДАКОМ У ДЕФОРМАЦИОННОГО ШВА I ILU/JUTIm/M 4UIII Л
КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ.^ЗЕЛ 65 „Hdl 1ЖИ/1иЩ/4
60


Г. МОСКВА
62
якжа
66
a-so
___/L.
ЖЕЛЕЗОБЕТОННАЯ 4
ЧЕРДАЧНОГО -
ДЕТАЛЬ „б”
НА Л.60
50
20
АНКЕРНЫЕ ВЫПУСКИ
ЖЕЛЕЗОБЕТОННАЯ
ПАНЕЛЬ ЧЕРДАЧНОГО^") ИЛ
ПОКРЫТИЯ О О
ПЛИТА 125 ММ, ОБЕРНУТАЯ
ПЕРГАМИНОМ
БЕТОН М100
НАРУЖНЫЕ СТЕНОВЫЕ
НЕЛИЧЕРДАКА
ДРЕВЕСНО 60Л0КН ИСТАЯ SL

Деталь, Б
НА Л.60
БЕТОН М100
АРМАТУРНЫЕ ВЫПУСКИ
ВНУТРЕННИХ СТЕНОВЫХ ПАНЕЛЕЙ
ДРЕВЕСНОВОЛОКНИ
ПЛИТА 125ММ, ОБЕР2,
НУТАЯ ПЕРГАМИНОМ
НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ
ЧЕРДАКА
МОНТАЖНЫЕ
'СОЕДИНИТЕЛ
НЫЕ ЭЛЕМЕН'
.ТЫ Ф12А1.
(ГОСТ 5781-75
ДЕТАЛЬЮ* НА Л.60
АРМАТУРНЫЕ
ЫПУСКИ
НАРУЖНЫХ СТЕ- ,
НОВЫХ ПАНЕЛЕЙ
БЕТОН М100
ДРЕВЕСНОВОЛОКНИСТАЯ
ПЛИТА 125ММ ОБЕРНУ-
ТАЯ ПЕРГАМИНОМ
5, 1
Э-Ал
.ВНУТРЕННИЕ СТЕНОВЫЕ
ПАНЕЛИ ЧЕРДАКА

Таблица значении размерах см.лист 54

*

НАЧДПАЕЛАНИБ		А.СУХОБА
ГЛ.ИНЖ.ПР-ТО		ОГУТОРОВА
СТИНЖЕНЕР		М.СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		О.ГУТОРОВА
РАЗРАБОТАЛ		И. ЛЕВИНА
1978 ТА 2.1 БЕН выпуск 2
РЯДОВЫЕ СТЫКИ ПАНЕЛЕЙ ПОКРЫТИЯ И
СТЕН ЧЕРДАКА КРЫШИ ТИПА1 С ХОЛОД-
НЫМ ЧЕРДАКОМ У ДЕФОРМАЦИОННОГО
ШВА КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ.^ЗЕЛ 66
СТАДИЯ ЛИСТ
Р
61
ЛИСТОВ
ЦЦИИЭПжииищл
г. Москва
0М/
63
VVOUSN-ЯНИ
СМ. ДЕТАЛЬ.Б
КРОВЕЛЬНЫЕ
НАЩЕЛЬНИК
.0
(НА ПЛАНЕ УСЛОВНО
НЕ ПОКАЗАН)
ГЕРМЕТИК-ПОРОИШ
ВВИЛ" ПОЛОС ИЛИ
ЖГУ О В ПО
ГОСТ 19177-73
А
50
ПАНЕЛИ ЧЕРДАКА
ДРЕВЕСНОВОЛОКНИСТАЯ
ПЛИТА 125 ММ,ОБЕРНУТАЯ
ПЕРГАМИНОМ
^НАРУЖНАЯ СТЕНОВАЯ
’ ПАНЕЛЬ ЧЕРДАКА
-^ВНУТРЕННИЕ СТЕНОВЫЕ
БЕТОН /
МАРКИ 100
Таблицу значений
размера ,.а’ см.
ЛИСТ 54
НА Л-60
ПАНЕЛИ ЧЕРДАЧНОГО
ПОКРЫТИЯ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ С
ГИДРОИЗОЛЯЦИЕЙ МАСТИЧНЫМИ
ИЛИ ОКРАСОЧНЫМИ	. .
СОСТАВАМИ	1'1
МОНТАЖНЫЙ СОЕДИНИТЕЛЬНЫЙ
Ф12.А1 (ГОСТ 5781-75)
ЭЛЕМЕНТ
5%
р-
« I
го
СМ. ДЕТАЛЬ,,Б
НА ЛИСТЕ 60
АРМАТУРНЫЕ ВЫПУСКИ
НАРУЖНЫХ СТЕНОВЫХ
ПАНЕЛЕЙ
МОНТАЖНЫЕ
СОЕДИНИТЕЛЬНЫЕ
ЭЛЕМЕНТЫ Ф12.А1
ЦЕМЕНТНО-ПЕСЧАНЫЙ
\PACTBOP МАРКИ 100
ГЛИНЖПР-ТА
СТ ИНЖЕНЕР
ПРОВЕРИЛ
АСУХОВА
ОГУТОРОВА
paspabotaaI
f:0-
о
^АРМАТУРНЫЕ
L ВЫПУСКИ
оп	ВНУТРЕННИХ CTEHG-
zu ВЫХ ПАНЕЛЕЙ
РЯДОВЫЕ СТЫКИ ПАНЕЛЕЙ ПОКРЫТИЯ
И СТЕН ЧЕРДАКА КРЫШИ ТИПАЦ С
СТАДИЯ ЛИСТ
62
ЛИСТОВ
НСКАБИЧЕВСКАЯ ХОЛОДНЫМ ЧЕРДАКОМ У ДЕФОРМА- . h 1ПП
ОГУТОРОВА ЦИОННОГО ШВА КРУПНОПАНЕЛЬНЫХ ЦнИИЛ 1ЖИ/ШЩЛ
«.СКАБИЧЕВСКАЯ
ЗДАНИИ. УЗЕЛ 61
Г.МОСКВА

ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ
ИЗ ЛЕГКИХ ИЛИ ЯЧЕИСТЫХ
БЕТОНОВ

о
0 В А 1-
ГЛАС			i1'
С 0

1 А Н 0
Г л А С 0 Е			/

АНКЕРЫ (ПО РАСЧЕТУ)
бСь. 1ШВА^50ММ
АНКЕР (ПО РАСЧЕТ^)
Таблица значений размера л"
ЦЕМЕНТНО-ПЕСЧАНЫЙ
РАСТВОР МАРКИ 100
ПЛИТА МЯГКАЯ
МИНЕРАЛОВАТНАЯ НА
БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ12394-66
ПЛИТА МЯГКАЯ
МИНЕРАЛОВАТНАЯ НА\
БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ12394-60
НАРУЖНАЯ СТЕНА
ЧЕРДАКА ИЗ МЕСТНЫХ \
МАТЕРИАЛОВ
ОДНОСЛОЙНАЯ ПАНЕЛЬ
ЧЕРДАЧНОГО ПОКРЫТИЯ ИЗ
ЛЕГКОГО ИЛИ ЯЧЕИСТОГО БЕТОНА
ЦЕМЕНТНО-ПЕСЧАНЫЙ РАСТВОР
МАРКИ 100
АНКЕР (ПО РАСЧЕТ!)
ПОДЪЕМНЫЕ ПЕТЛИ
ПРИВАРЕННЫЕ К
АРМАТУРНОМУ
КАРКАСУ
ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ ЧЕРДАЧНОГО
ПЕРЕКРЫТИЯ (ДЕТАЛЬ АНКЕРОВКИ ПАНЕЛЕЙ
К НАРУЖНЫМ СТЕНАМ АНАЛОГИЧНА ДЕТА-
ЛЯМ АНКЕРОВКИ ПАНЕЛЕЙ МЕЖДУЭТАЖНОГО
ПЕРЕКРЫТИЯ ЗДАНИЯ)
ЦЕМЕНТНО-ПЕСЧА-
НЫЙ РАСТВОР
50 МАРКИ 100
ТОЛЩИНА НАРУЖНЫХ СТЕН НАДЗЕМНЫХ ЭТАЖЕЙ	РАЗМЕР,,а." мм
510	460
550	500
640	590
680	630
{.Швы И ОТВЕРСТИЯ в
ПАНЕЛЯХ ЧЕРДАЧНОГО
ПЕРЕКРЫТИЯ ЗАДЕЛЫ-
ВАЮТСЯ ЦЕМЕНТНО-
-ПЕСЧАНЫМ РАСТВОРОМ
МАРКИ 100. ПРИ
НЕРОВНОЙ ПОВЕРХНОСТИ ПЕРЕКРЫТИЯ
ДОПУСКАЕТСЯ ЗАТИРКА ИЛИ СТЯЖКА
ИЗ ЦЕМЕНТНО-ПЕСЧАНОГО РАСТВОРА.
2.'УЗЛЫ РАЗРАБОТАНЫ ДЛЯ ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ,ИМЕЮЩИХ МОНТАЖНЫЕ ПЕТЛИ.



НАЧ0ТДЕЛАНЛ5	27^^^/	А. СУХОВА
ГЛ.ИНЖ.ПР-ТА		0. ГУТОРОВА
СТ ИНЖЕНЕР		МСКАБМЧЕВСКАЯ
ПРОВЕРИЛ		М.СКАБИЧЕВСКАЯ
РАЗРАБОТАЛ		ИЛЕВИНА
на наружную стену из местных
МАТЕРИАЛОВ в КРЫШАХ ТИПАТ С
ТЕПЛЫМ ЧЕРДАКОМ. МЗЛЫ 68,69
1978 ТЛ 2.160-4 выпуск 2
Детали опирания панелей чер-
дачного покрытия и перекрытия
СТАДИЯ ЛИСТ
63
ЛИСТОВ
ЦНИИЗПжилиим
Г МОСКВА
/&М7
(65)
70
ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫ Е
ПАНЕЛИ ЧЕРДАЧНОГО ПОКРЫТИЯ
ПЛИТА МЯГКАЯ________
МИНЕРАЛОВАТНАЯ НА
БИТУМНОМ СВЯЗУЮЩЕМ
ПО ГОСТ 12394 -66
6L 1ШВА=5ОММ
АНКЕРЫ
(ПО РАСЧЕТУ
Таблица значений
РАЗМЕРА „а” СМ.НА ЛИСТЕ 63
НАРУЖНАЯ СТЕНА ЧЕРДАКА^
ИЗ МЕСТНЫХ МАТЕРИАЛОВ
АНКЕР(ПО РАСЧЕТУ)
ЦЕМЕНТНЫЙ РАСТВОР М1ОО
ПЛИТА МЯГКАЯ МИНЕРАЛОВАТНДЯ НА
битумном связующем по го ст 12.594-ьь
ПОДЪЕМНЫЕ ПЕТЛИ

ПЛИТНЫЙ ИЛИ ЗАСЫПНОЙ УТЕПЛИТЕЛЬ
ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ

ЖЕЛЕЗОБЕТОННАЯ ПАНЕЛЬ
/ЧЕРДАЧНОГО ПЕРЕКРЫТИЯ
(ДЕТАЛЬ АНКЕРОВКИ ПАНЕ-
ЛЕЙ К НАРУЖНЫМ СТЕНАМ
АНАЛОГИЧНА ДЕТАЛЯМ
АНКЕРОВКИ ПАНЕЛЕЙ
МЕЖДУЭТАЖНОГО ПЕРЕКРЫ-
ТИЯ ЗДАНИЯ)

^ЗЕЛ РАЗРАБОТАН ДЛЯ ПАНЕЛЕЙ ЧЕРДАЧНОГО ПОКРЫТИЯ,ИМЕЮЩИХ МОНТАЖНЫЕ ПЕТЛИ.
1978 ТЛ 2.I6D-4 выпуск 2



НАЧОТДЕЛ А МЧ5		А.СУХОВА
ГЛИНЖ.ПР-ТА		ОГУТОРОВА
СТИНЖЕНЕР		«СКАБИЧЕВСКАЯ
ПРОВЕРИЛ		МСКАБИЧЕВСКАЯ
РАЗРАБОТАЛ		«ЛЕВИНА
СТАДИЯ ЛИСТ
Деталь опирания панелей чердач-
ного ПОКРЫТИЯ И ПЕРЕКРЫТИЯ
НА НАРУЖНУЮ СТЕНУ ИЗ МЕСТНЫХ
МАТЕРИАЛОВ В КРЫШАХ ТИПА1 Цнйи2Пжи/1ищд
С ХОЛОДНЫМ ЧЕРДАКОМ.^ЗЕЛ ТО
ЛИСТОВ
Г. МОСКВА
-ZX? 07
