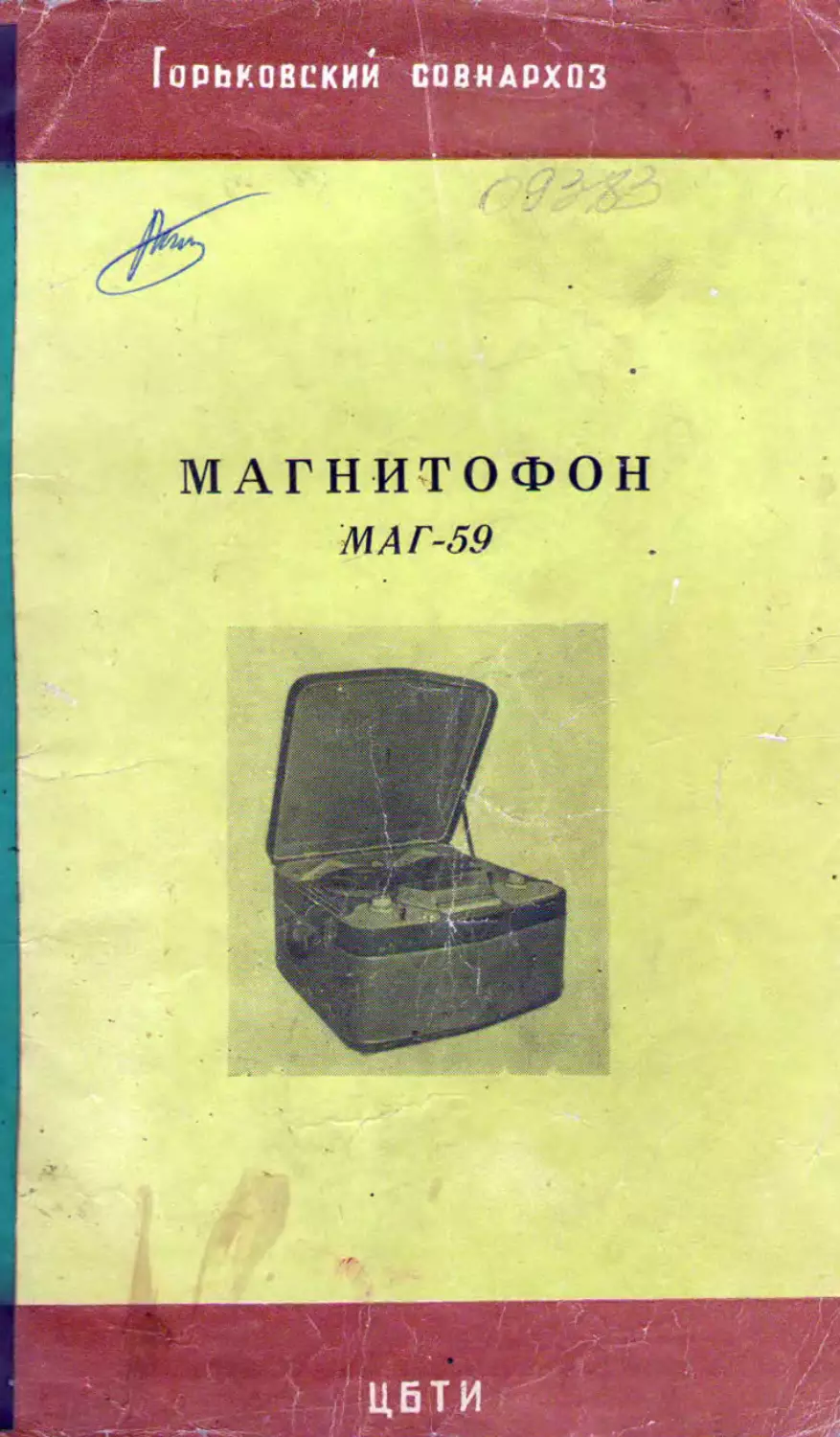

МАГНИТОФОН

МА Г-59
ГОРЬКОВСКИЙ СОВНАРХОЗ

МАГНИТОФОН

МАГ-59

(Краткое описание и инструкция по эксплуатации)

ЦЕНТРАЛЬНОЕ БЮРО ТЕХНИЧЕСКОЙ ИНФОРМАЦИЙ

Горький—1962
ВНИМАНИЕ!

Перед включением магнитофона внимательно ознакомьтесь
с настоящей инструкцией.

Магнитофон рассчитан на питание от сети однофазного пе-
ременного тока напряжением 127 или 220 в.

Включать магнитофон в сеть постоянного тока нельзя.

При включении в сеть 127 в необходимо переключить маг-
нитофон так, как указано в разделе «Подготовка к включе-
нию».

Рекомендуется среднесуточная эксплуатация магнитофона
не свыше четырех часов.

В разных сериях магнитофонов могут иметь место мелкие
Непринципиальные схемные и конструктивные изменения, кото-
рые не будут отражаться в данном описании.

Категорически воспрещается поднимать плату магнитофона
и ставить ее на упор (рис. 4—8) при установленной фальш-
панели (рис. 1—2).
/. НАЗНАЧЕНИЕ МАГНИТОФОНА

Переносный магнитофон МАГ-59 предназначен для записи
и воспроизведения звука.

Магнитофон обеспечивает:

1. Запись с микрофона.

2. Запись со звукоснимателя.

3. Запись с трансляционной линии и приемника.

4. Перезапись магнитофильмов (двумя аппаратами).

5. Запись с наложением.

6. Качественную запись и воспроизведение фонограммы,
записанной на ферромагнитную ленту с помощью собственных
громкоговорителей, а также с помощью внешнего усилительно-
го устройства. Для этого в магнитофоне предусмотрен линей-
ный выход.

7. Возможность временной остановки движения ленты без
нажатия клавиши «Стоп».

8. Автоматическую остановку магнитофона при обрыве лен-
ты и окончании проигрывания или перемотки ленты.

9. ' Дистанционное управление через специальное выносное
устройство.

10. Контроль выхода с помощью индикатора уровнями внут-
ренних громкоговорителей.

11. Подключение внешнего громкоговорителя.

II. КОМПЛЕКТОВКА МАГНИТОФОНА

1. Магнитофон МАГ-59 • . 1 шт.
2. Шнур записи • . 2 шт.
3. Микрофон со штекером • . 1 шт.
4. Кассета с лентой • й. . 1 шт.
5. Кассета без ленты й ж . 2 шт.
6. Лампа накаливания МН-3 . • . 1 шт.
7. Предохранитель Пц-30-2 • • > . 2 шт.

П ри меч а ни е. Магнитофон укомплектовывается дис-
танционным управлением с головными телефонами по тре-
бованию заказчика за дополнительную оплату.
lit. КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Магнитофон предназначен для работы с использованием
ленты типа 2.

2. Запись производится на две дорожки.

3. В магнитофоне используются кассеты, вмещающие 350 м
ферромагнитной ленты, рассчитанные на 1 час непрерывной
записи или воспроизведения на обеих дорожках.

4. Электропитание осуществляется от сети однофазного пе-
ременного тока частотой 50 гц, напряжением 127 или 220 в.

Примечание. Конструкция магнитофона предус-
матривает переключение напряжений на 110, 127, 135, 200,
220, 230 в колодкой переключений .

5. Мощность, потребляемая от сети, не больше 300 вт.

6. Номинальная скорость движения магнитной ленты при
записи или воспроизведении 19,05 см!сек.

7. Номинальная выходная мощность магнитофона 3 вт.

8. Пределы полосы частот записи и воспроизведения 50 —
10000 гц.

9. Коэффициент неравномерности скорости движения ленты
не более 0,6%.

10. Величина входного напряжения, обеспечивающая макси-
мальный уровень записи при частоте 400 гц:

а) для входа «Микрофон» не более 0,5 мв;

б) для входа «Линия» не более 10 в;

в) для входа «Звукосниматель» не более 200 мв.

11.’Выход аппарата обеспечивает при воспроизведении мак-
симального уровня записи следующие напряжения:

а) линейный выход не менее 0,8 в на нагрузке не ниже
50 ком;

б) с выхода усилителя воспроизведения не менее 1,9 в
на нагрузке 1,2 ом.

12. Коэффициент нелинейных искажений сквозного канала
на частоте 400 гц не более 4%.

13. Относительный уровень шумов не хуже—40 дб.

14. Вес магнитофона не более 38 кг.

IV. КОНСТРУКЦИЯ МАГНИТОФОНА

Магнитофон МАГ-59 представляет собой переносную кон-
струкцию, размещенную в декоративно оформленном деревян-
ном футляре (рис. 1).

Для переноски магнитофона на боковых стенках футля-
ра имеются ручки.

Механизм аппарата закрыт фальшпанелями (рис. 1—1 и
1—2), закрепленными на плате лентопротяжного механизма
восьмью винтами.
На передней стенке корпуса расположены два динамических
громкоговорителя типа 2ГДЗ и розетка подключения выхода
усилителя воспроизведения к громкоговорителям.

Два других громкоговорителя типа 1ГД9 закреплены на от-
ражательной доске (рис. 3—/). На этой же доске закреплен
стрелочный прибор типа М363 (рис. 3—2) с контактной груп-

Рис. 1

пой, используемый в качестве индикатора уровня. При нажа-
тии кнопки на приборе он используется как указатель нап-
р Мнения в сети.

, Основные узлы магнитофона, закрепленные на раме:
лентопротяжный механизм (рис. 4—/),
усилитель записи (рис. 4—4),
усилитель воспроизведения (рис. 4—7},
блок питания (рис. 4—6),
задняя стенка с гнездами входов и выходов (рис. 3—3).
Лента в магнитофоне наматывается на кассеты (рис. 1—4).
Магнитофон работает как с открытой, так и со снятой
крышкой. В открытом положении крышка устанавливается под
углом с помощью упора, расположенного на крышке.
Расположение органов управления

Управление магнитофоном клавишное,

На фальшпанели против каждой клавиши имеются их бук-
венные обозначения:

«П» — клавиша «Перемотка вперед» (рис. 1—7)

«3» — клавиша «Запись» (рис. 1—8)

«С» — клавиша «Стоп» (рис. 1—9)

«В» — клавиша «Воспроизведение» (рис. 1 —10)

«П» — клавиша «Перемотка назад» (рис. 1—11)

Управление громкостью и тембром осуществляется с по-
мощью сдвоенных ручек управления: регулятора уровня вос-
произведения (рис. 1—5), регулятора низких частот (рис.
]—г13), регулятора высоких частот (рис. 1—14), регулятора
уровня записи с выключателем сети магнитофона (рис. 1—6).

Для удобства монтажа магнитофильмов и записи преду-
смотрена кнопка «Временный стоп» (рис. 1—12).

На фальшпанели (рис. 1 — 7) имеются надписи, соответст-
вующие тумблерам, осуществляющим переключение («Конт-
роль» — «Вход», «Выход»; «Громкоговоритель» — «Вкл.»,
«Выкл.»).

На задней стенке магнитофона (рис. 3) расположены вы-
ходные гнезда «Дополнительный громкоговоритель», тумблеры
«Автостоп—выкл.», «Стирание—выкл.» и «Звукосниматель —
Линия», предохранители, штекерное гнездо, «Линейный вы-
ход», входное гнездо «Звукосниматель—Линия», колодка пе-
реключателя сети, позволяющая производить ступенчатое пере-
ключение напряжения в пределах 110, 127, 135, 200, 220 и
230 в, а также разъем дистанционного управления.

ч Схема расположения входных и выходных' гнезд, а также
тумблеров переключения приведена на откидной, задней крыш-
ке футляра.

На задней стенке футляра расположено окно микрофонно-
го входа.

Лентопротяжный механизм

Лентопротяжный механизм магнитофона
ставляет собой трехмоторную конструкцию,

(рис. 4—1) пред-
все детали и узлы

которой закреплены на металлической плате:
двигатель левый подматывающий типа КДП (рис. 2—3),
двигатель правый подматывающий типа КДП (рис. 2—7),
рычаг прижима с направляющими (рис. 2—7),

головка стирания (рис. 2—2),

головка записи (рис. 2—4),

головка воспроизведения (рис. 2—5),

прижимной ролик (рис. 2—10},

двигатель ведущий ДВА-У4М (рис. 2—9),

(рис. 4—3),

электромагнит прижимной

клавишное упрарлени? С группами переключ. (рис. 4—2),
Рис. 2

Лентопротяжный механизм крепится к раме шарнирными
петлями, которые позволяют поднимать его при осмотре и
ремонте магнитофона.

Усилитель записи

Усилитель записи (см. схему) состоит из двух основных
узлов: собственно усилителя записи и генератора высокой час-
тоты, которые смонтированы в разных отсеках одного шасси.

Собственно усилитель записи представляет собой четырех-
каскадный усилитель с тремя входами: «Микрофон», «Звуко-
сниматель» и «Линия». Первый каскад усилителя является
микрофонным усилителем и отключается при работе со «Зву-
коснимателя» и «Линии».

Вход «Звукосниматель» подключается непосредственно, а
«Линия» — через делитель к регулятору усиления.

Сигнал с регулятора усиления R4 и цепочки коррекции вы-
соких частот С4, R5 подается на сетку второго каскада.

Последний каскад является катодным повторителем и слу-
жит для согласования выходного сопротивления усилителя за-
писи с головкой записи. Головка записи подключается к усилив
7
телю записи через фильтр-пробку, настроенную на частоту то-
ка подмагничивания.

Генератор высокой частоты собран по двухтактной схеме и
питает током стирания и подмагничивания соответственно го-
ловки стирания и записи.

Усилитель воспроизведения

Усилитель воспроизведения состоит из двух основных час-
тем: собственно усилителя воспроизведения и усилителя мощ-
ности. , .

Собственно усилитель воспроизведения представляет собой
четырехкаскадный усиЯ^тель напряжения низкой частоты. На-
пряжение низкой частоты поступает с головки воспроизведения
на вход усилителя. В усилителе предусмотрены такие коррек-
ции, которые вместе с головкой дают линейную частотную ха-
рактеристику.

Между вторым и третьим каскадами расположен мостик
R32, Кзз,Кзб, С25,С27, R34, с26 и R35, который позволяет
регулировать частотную характеристику. Ячейка С 35, R42 слу-
жит для коррекции высоких частот, а С34, R44—для коррекции
низких частот. Выход усилителя воспроизведения реостатный
рассчитан на нагрузку не ниже 50 ком.

С усилителя воспроизведения напряжение низкой частоты
через тумблер «Вход—выход» попадает на регулятор усиления-
усилителя мощности, который состоит из обычного каскада
предварительного усиления, инвертера и двухтактного выгод-
ного каскада.

Для уменьшения нелинейных искажений усилитель мощно-
сти охвачен глубокой отрицательной обратной связью.

Блок питания

Блок питания обеспечивает питание всех электрических це-
пей и представляет собой набор выпрямителей и фильтров. На-
пряжение из сети поступает на соответствующий зажим силово-
го трансформатора и автотрансформатора. Напряжение с выво-
да 220 в автотрансформатора поступает на ведущий двигатель.

Для питания тормозного и прижимного электромагнитов
напряжение с вывода 127 в автотрансформатора выпрямляется
с помощью четырех Д7Г, собранных по мостовой схеме, и кон-
денсатора фильтра.

Выпрямление напряжения для питания анодных цепей осу-
ществляется с помощью выпрямителя типа АВС-120—270 и
фильтра, состоящего из дросселя ДР и емкостей С46, С49.

Накалы первых двух ламп УВ и УЗ последовательно пита-
ются выпрямленным током, который выпрямляется с помощью
8 ..... ‘ ’
мостика. Дз и емкости Этрм напряжением также питается
реле автостопа.

Правильное положение вилки переключения напряжения
выбирается по прибору при нажатой кнопке К.Пц.

Воспроизведение

Для воспроизведения готовых записей необходимо:

1. Поставить кассету с пленкой на левый подкассетник.

2. Поставить на правый подкассетник пустую кассету и за-
крепить в ней свободный конец пленки, предварительно пропу-
стив последний через щель фальшпанели.

3. Тумблер «Громкоговоритель» поставить в положение
«Вкл.».

4. Тумблер «Контроль» поставить в положение «Выход».

5. Регулятор громкости поставить в среднее положение.

6. Нажать клавишу «Воспроизведение».

7. Регуляторы низких и высоких частот поставить в такое
положение, чтобы обеспечить на слух наиболее приятное зву-
чание.

8. При необходимости прослушивания через внешний гром-
коговоритель, усилитель или телефоны их слеДует подключать
к гнездам на задней стенке «Дополнительный громкоговори-
тель». '

По окончании воспроизведения магнитофон останавливают
нажатием клавиши «Стоп», после чего кассета с лентой пере-
кладывается с правого подкассетника на левый, а освободив-
шаяся кассета—с левого на правый. Затем пленка закрепляет-
ся, как указано в п. 2 настоящего раздела, и нажатием клави-
ши «Воспроизведение» воспроизводится вторая дорожка .

По окончании проигрывания магнитофон останавливается
нажатием клавиши «Стоп».

Запись

Внимание!

При записи с микрофона, находящегося на близком рас-
стоянии от магнитофона, тумблер «Г ромкоговоритель» следует
поставить в положение «Выкл.». Контроль записи при этом
следует вести по индикатору уровня. Микрофон не рекомен-
дуется ставить на тот же стол, где стоит магнитофон.

Магнитофон обеспечивает запись с микрофона, от радио-
трансляционной сети и звукоснимателя.

Для записи необходимо:

1. Поставить тумблер «Звукосниматель—Линия» в соот-
ветствующее положение. В случае записи с микрофона тумб-
лер должен быть в положении «Звукосниматель».

2. Подключить к соответствующему входу магнитофона
ту цепь, с которой должна производиться запись.
. 3. Поставить на левый подкарсеИгник кассету с пленкой, на
которой должна производиться запись, на правый—пустую
кассету и заправить ленту, как указано в п. 2 раздала «Вос-
произведение».

4. Поставить тумблер «Контроль» в положение «Вход».
Метку на ручке регулятора уровня воспроизведения (рис, 1 —
5) совместить с цифрой «О» и ручку регулятора уровня за-
писи (рис. 1—6) поставить в такое положение, чтобы макси-
мальное отклонение стрелки индикатора уровня не превыша-
ло деления «100».

5. Нажать одновременно две клавиши «Запись» и Вос-
произведение». При этом должна загореться красная лампочка,
указывающая на наличие тока стирания в головке стирания.

6. Тумблер «Контроль» поставить в положение «Выход».

7. По окончании записи магнитофон останавливается на-
жатием клавиши «Стоп».

Запись можно производить как на новую ленту (размагни-
ченную), так и на ленту с записью: в магнитофоне предусмот-
рено автоматическое стирание старых записей.

Однако можно сделать и наложение новой записи на старую.
Для этого при проведении записи в указанном выше порядке
необходимо предварительно поставить тумблер «Стирание» в
положение «Выкл.».

До включения магнитофона тумблер автостопа должен быть
в положении «Выключен».

Включать тумблер автостопа рекомендуется только после
включения магнитофона на запись, воспроизведение или пере-
мотку.

V. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
МАГНИТОФОНА

Магнитофон должен быть установлен в сухом помещении
(с относительной влажностью не выше 70%), вдали от источни-
ков сильных магнитных полей.

До включения в сеть магнитофон необходимо выдержать
при нормальной комнатной температуре не менее 2 часов.

Подготовка к включению магнитофона

Сначала необходимо открыть заднюю крышку футляра, по-
вернув две завертки (рис. 1—16), затем вынуть сетевой шнур
с вилкой и убедиться, что разъем колодки переключения напря-
жений включен в гнездо, соответствующее напряжению сети
127 и 220 в.

В соответствии со схемой на задней крышке футляра убе-
диться в правильности положения тумблеров. Затем крышку
магнитофона открыть и зафиксировать ее на упоре (рис. 1—3).
10
Нажатием на клавишу «Стоц» отвести прижимной ролик
от оси ведущего двигателя^

Поставить кассеты на оси подкассетников так, чтобы они
плотно прилегали к подкассетникам.

Примечание, М агнитофон выпускается изготовите-
лем с кассетами на подкассетниках. На левом подкассетни-
ке — кассета с ферромагнитной пленкой, на правом—свобод-
ная.

При заправке ленты нужно смотать с левой кассеты два-
три витка, натянув слегка ленту, опустить ее в щель фальш-
панели, а свободный конец вставить в паз для заправки на пра-
вой кассете, расположенный между ее щечками; придерживая
заправленную ленту пальцем правой руки у паза, сделать два-
три оборота правой кассеты против часовой стрелки.

При заправке надо следить за тем, чтобы лента рабочей сто-
роной (рабочая сторона не имеет надписей) была обращена к
головкам (в противоположную рт клавишного управления сто-
рону).

Если лента перекрутилась, нужно извлечь ее из щели. При
этом ленту следует предварительно слегка натянуть, после чего
необходимо снять одну из кассет и, поворачивая ее, устранить
перекручивание ленты; кассету поставить на подкассетник, а
ленту, слегка натянутую, вновь заправить в щель фальшпанели.

При обрыве ленты ее склеивают специальным клеем.

Состав клея

Уксусная кислота, см5 .... ,s 23,5

Ацетон, сл!3 . . , . , . w . 63,5

Бутилацетат, сл«3 ........ 13,5

При склеивании необходимо ровно обрезать края в месте
обрыра. Клей наносить тонким слоем на длине приблизительно
в 1 см от места разрыва ленты. Оба^конца аккуратно наложить
один на другой, чтобы рабочие стороны совпали, и легко сжать
пальцами. Лента склеивается.

Включение магнитофона

Перед включением необходимо вставить вилку сетевого шну-
ра в розетку сети переменного тока.

Повернуть регулятор уровня записи и включения магнито-
фона (рис. 1—6) по часовой стрелке до щелчка.

При нажатии кнопки на приборе стрелка прибора должна
встать против цифры 220 (рис. 1—/5), что указывает на нор-
мальное напряжение питания. В случае отклонения необходимо
колодкой переключения довести напряжение до нормального.

Внимание! При доведении напряжения до нормального уров-
ня необходимо его периодически проверять во избежание пере-
напряжения.
Перемотка

Магнитофон МАГ-59 осуществляет быструю перемотку с ле-
вой кассеты на правую и наоборот. Для этого достаточно на-
жать на клавишу С, а затем на клавишу П или П.

Отыскивание нужной записи производится перемоткой П
или П

Стирание записи

В случае, когда необходимо стереть имеющуюся запись, для
новой записи достаточно вынуть из гнезд входов соединитель-
ные шнуры и нажать одновременно на клавиши «Запись» и
«Воспроизведение». Ручку регулятора уровня записи поставить
в крайнее левое положение.

Все ранее записанное будет стерто.

Двухдорожечная запись

Магнитофон МАГ-59 обеспечивает запись на две дорежки,
благодаря чему достигается увеличение времени записи в два
раза при той же длине ленты.

При двухдорожечной записи используется только одна
(верхняя) половина звуконосителя —• магнитной ленты.

Запись производится при помощи головок, имеющих высоту
пишущего зазора, равную примерно половине ширины ленты.

Для использования второй ^дорожки ленты при записи или
воспроизведении, когда лента окажется перемотанной на пра
вую кассету, ее следует снять с правого подкассетника и на-
деть на левый, повернув на 180°. Пустую кассету, которая на-
ходилась на левом подкассетнике, надеть на правый и произве-
сти зарядку ленты, как указано в разделе «Подготовка к вклю-
чению магнитофона». При перемене кассет местами р(анее не
используемая половина ленты окажется сверху и на нее можно
производить запись или прослушивать имеющуюся.

Запись, сделанная на две дорожки, не может быть воспроиз-
ведена на однодорожечных моделях магнитофона, так как при
этом будут воспроизводиться одновременно обе дорожки.

Дистанционное управление

С целью использования магнитофона в качестве диктофона
в нем предусмотрено дистанционное управление.

Для работы магнитофона с дистанционным управлением не-
обходимо:

1. Выключить магнитофон поворотом ручки (рис. 1—6)
влево до щелчка.

2. Вынуть колодку (рис. 3—4) и вместо нее вставить разъем
дистанционного управления.

12
Рис. 3

3. Тумблер «Автостоп» поставить в положение «Выкл.».

4. Переключатель дистанционного управления поставить в
положение «Стоп».

5. Нажать на клавишу «Воспроизведение» (рис. 1 —10).

6. Включить магнитофон поворотом ручки вправо
(рис. 1—6).

Дистанционное управление осуществляет включение в рабо-
ту (положение «Работа»), перемотку справа налево (положение
«Возврат»), остановку механизма (положение «Стоп»).

При пользовании дистанционным управлением возможно
прослушивание через головные телефоны. Для этого головные
телефоны необходимо включить в гнезда «Телефон» на дистан-
ционном управлении, а громкоговорители отключить, поставив
тумблер «Громкоговоритель» в положение «Выкл.».

По окончании работы с дистанционным управлением необ-
ходимо выключить магнитофон, заменить в гнезде (рис. 3—4)
*разъем дистанционного управления вынутой колодкой, нажать
на клавишу «Стоп», после чего можно производить запись или
воспроизведение непосредственно через клавишное управление.

Уход за магнитофоном

Для безотказной работы магнитофона необходимо аккурат-
ное обращение с ним и соблюдение правил ухода.

Нельзя допускать, чтобы на фальшпанели (а при снятой
фальшпанели на плате лентопротяжного механизма) находи-
лись предметы личного пользования или рабочий инструмент.
Необходимо тщательно предохранять от пыли двигатели,
подшипники прижимного ролика, периодически чистить и сма-
зывать лентопротяжный механизм.

Смазка лентопротяжного механизма, произведенная пред-
приятием-изготовителем, обеспечивает работу аппарата в тече-
ние гарантийного.срока при условии работы магнитофона не
более четырех часов в сутки.

По истечении гарантийного срока необходимо произвести
следующие профилактические мероприятия.

Вынуть магнитофон из корпуса, отвернув четыре винта, кре-
пящих фальшпанель; снять фальшпанель и, отвернув два винта
крепления платы к раме, поставить плату на упор (рис. 4—8).
Фишку (рис. 4—5) вынуть из розетки, расположенной у гром-
коговорителей. Отвернуть три винта крепления рамы магнито-
фона к корпусу и, опустив плату (сняв с упора), завернуть два
винта крепления платы к раме и вынуть магнитофон из корпуса.

Через масленки ведущего двигателя, расположенные на пла-
те, смазать нижний и верхний подшипники ведущего двигателя.
Через отверстия в верхней и нижней крышках подматывающих
двигателей ввести в двигатели 5—7 капель машинного масла.
Контакты клавишного управления, контакты группы «Вре-
менный стоп» загрязняются й подгорают, поэтому контакты
следует очистить мелкой наждачной шкуркой, после чего проте-
реть шерстяной тряпкой и промыть спиртом.

Отвернув крышку прижимного ролика, смазать подшипник.

Для предупреждения брака в работе аппарата необходимо
производить своевременную замену деталей, подверженных из-
носу. Удлинитель ведущего двигателя надо заменить новым,
если диаметр рабочей части стал менее 4,9 мм.

Если резиновое кольцо прижимного ролика не обеспечивает
нормального прижима ленты, то кольцо необходимо заменить.

Проверить режимы двигателей. При номинальном напряже-
нии сети (127 — 220 вольт).

Режимы должны быть следующие:

а) в режимах записи и воспроизведения на левом двигателе
должно быть напряжение 40 4~ 60 вольт; на правом двигателе—
85 90 вольт;

в режиме перемотки влево на левом двигателе напряже-
ние должно быть 1604-180 вольт; на правом двигателе —
40—60 вольт;

в) в режиме перемотки вправо на левом двигателе должно
быть напряжение 40 60 вольт; на правом двигателе—
160 4 180 вольт.

®утляр и магнитофон тщательно очистить от пыли и вста-
вить магнитофон в футляр, проделав все операции в обратном
порядке.
ГАРАНТИЯ

Нормальная работа магнитофона гарантируется в течение
6 месяцев со дня его приобретения при условии соблюдения
правил эксплуатации и хранения, изложенных в настоящей ин-
струкции.

Покупатель несет ответственность за неисправности, возник-
шие в магнитофоне вследствие:

1. Обращения с магнитофоном без соблюдения правил, ука-
занных в инструкции.

2. Снятия или нарушения пломбы.

3. Хранения магнитофона более года со дня получения.
Возможные неисправности магнитофона и способы их устранения

№ П. IL Признаки неисправности Возможные причины Способы устранения
1 Магнитофон не включается Отсутствие напряже- ния сети . Проверить наличие на- пряжения
Неисправность в розет- i ке или штепсельной вилке шнура питания Исправить шнур, розет- ку, вилку
Неисправен предохрани- тель Сменить предохранитель
2 При включении на воспроизве- дение лента бы- стро наматы- вается на пра- вую кассету Неправильно заправлена лента в щель фальш- панели (лента пошла мимо прижимного ро- лика) Недостаточный прижим прижимного ролика Остановить механизм, нажать на клавишу «Стоп» и правильно заправить ленту Отрегулировать механи- чески прижим якоря электромагнита к дрму
Сработалось резиновое кольцо ролика Сменить резиновое коль- цо прижимного ролика
3 Магнитофон вклю- чен, но при на- жатии любой из клавиш лента . не двигается Отсутствие напряже- ния на двигателях Проверить целостность предохранителей и на- личие напряжения на двигателях
2 Подматывающие двига- тели не растормажива- ются Проверить наличие на- пряжения на концах ' катушки тормозного электромагнита
Не работают контакт- ные группы под нажа- той клавишей Проверить наличие кон- такта контактных групп
№ п. II. Наименование Обмотки
I 11 Ш IV V
1 Выводы . . . 1-2 6-7 4-5 16-8 9-3
2 Количество витков . . . 250 50 i 225 50 250
3 Диаметр провода, мм . 0,15 0,15 0,2 0,15 0,15
4 Марка провода _ . ПЭЛ ГОСТ 2773-51
5 Способ намотки каркасный, секционированный
' 6 Железо трансформаторное . сердечник карбонильный СБ-4а
7 ; Индуктивность, мгн . . | 1-3 14,5—16

2. Трансформатор выходной ТР4

№ Наименование Обмотки
п. п. I II Ш
1 ' 2 3 4 5 6 7 Выводы .... Количество витков . Диаметр провода, мм . Марка провода Способ намотки Железо трансформаторное . Сопротивление, ом 1-2 3-5 6-7 30 3400 30 , 0,72 0,15 0,72 ПЭЛ ГОСТ 2773-51 рядовой, каркасный Ш-17 К1-2 = Rfi—7

3. Автотрансформатор ТР5

П. П.

Наименование

Обмотки

1а 16 1в 1г 1д 1е 1>к 1н

Выводы . . . |

Количество витков . I
Диаметр провода, мм I
Марка провода /.

Способ намотки . .'

Железо трансформа-
торное

1-2 1-3 1-4 4-5 4-6 4-7 4-8 4-9

530 605 640 160 210 315 415 472

0,72?0,72 0,72 0,59 0,59^ 0,59 0,59 0,59

ПЭЛ' ГОСТ 2773-51

р я д ов о й

Ш-25
№Nb Наименование О б м о т к и
п. п. 1а 16 1в 1г 1д le II III IV
1 2 3 4 5 6 7 Выводы . . « Количество витков Диаметр провода, мм Марка провода . Способ намотки . Железо трансформа- торное . , « ' Сопротивление, ом 1-2 1-3 1-4 4-5 4-6 4-7 9-10 11-12 13-14 700 810 840 420 560 660 1860 160 45 0,44 0,4 1 0,44 0,330,330,33 0,18 0,44 1 ПЭЛ ГОСТ 2773-51 рядовой Ш-25 Ria—1е — 30±10%

5. Дроссель Др

1. Марка провода » . . ПЭЛ

2. Диаметр провода, мм . ; 0,2

3^ Количество витков . « 3600

4. Индуктивность, . . >8

5. Сопротивление, ом м . .210 ±10%’ .

6. Намотка катушки . . рядовая, каркасная

7. Железо трансформаторное Ш-17 .

6. Фильтр-пробка L]

1. Мадока провода

2. Диаметр провода , мм

3. Числю витков

4. Индуктивность, мгн

5. Сопротивление, ом

ПЭЛ
. 0,25

200
1,9±5%
3,2±10%

7. Катушка электромагнитов

Л. Марка проволоки . . ПЭЛ

2. Диаметр проволоки, мм . . /0,15

3. Количество витков . 4000±30

4. Сопротивление обмотки, ом 260±10%
5. Намотка катушки . . . рядовая

8. Магнитная головка воспроизведения ГВ

1. Количество витков . 2000±25

2. Марка провода . ПЭЛ

3. Диаметр провода, мм ... . 0,05

4. Индуктивность головки, мгн , . 775

5. Омическое сопротивление катушки, ом
9. Магнитная головка записи ГЗ

1. Количество витков . 300 ±10

2,. Марка провода . . . ПЭЛ

3. Диаметр проводя, мм . . . 0,12

4. Индуктивность головки, мгн . . >8

5. Омическое сопротивление катушки, ом 16

10. Магнитная головка стирания ГС

1. Количество'витков . . 150 ±10

2. Марка провода • . ПЭЛ

3. Диаметр провода,мм . . . 0,12

4. Омическое сопротивление катушки, ом . .6
Приложение

Спецификация к принципиальной схеме магнитофона МАГ—59

№ п. п. Обозначение Наименование Коли- чество 1 Приме- чание
1 2 3 4 5
Трг Тр4 Тр6 Тр6 Др1 i-i КП! кпа КП, КП41 КП, кп, КП, кп8 КПп КП„ 3Mj эм2 ГВ гз ГС м, м31 М, j M3.23.03.032 М59.05.002 М59.06.003 М59.06.006 М59.06.009 М59.04.021 М59.03.050 М59.03.013 М59.03.003 3-10 KTPoi 3_10 M59.03.035-I M59.03.042-I М32.02.035-1 ' М59.03.019 М32.02.043-1 ДВА-УЧМ КДП Катушка с карбониль- ным сердечником / Трансформатор выход- ной Автотрансформатор Трансформатор Дроссель Фильтр-пробка Группа контактная автостопа Контакты реле Группа контактная «Временный стоп» Управление клавишное Контакты вольтметра Ключ телефонный НИ0.360.600 Электромагнит прижим- ной Электромагнит тормоз- ной Г оловка воспроизведе- ния Головка записи Головка стирания Электродвигатель Электродвигатель 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2
1 1 1 3 4 5
л>Л) 6НЗП Лампа электронная 4
л Si, т . ГОСТ 8357—57
л3 6Н1П Лампа электронная 1
ГОСТ 8355—57
л5 6Н2П ? Лампа электронная 1
ГОСТ 8356—57
л7,я^ 6П14П . Лампа электронная 4/мг» Л
/f Ланпа. зле. Диод германиевый 1 8
д, ) тр.3.215,108 ТУ 2
д< Д2Б Диод германиевый . 4
ВТУ 06.612—56
Д> АВС—120—270 Выпрямитель селено- I
вый •
л9 МН—3 Лампа накаливания I
ГОСТ 2204—52
с.
Qo с эм—4—20М Конденсатор 5
^24 С*29 УБО 464.002 ТУ
^36
С2
С6)
с9
C2i
^23
Сзо
C3i БГМ‘2—400—0,0541 Конденсатор 13
С35 ОЖО 462.01.1 .ТУ
^40
С 41
С 42
^*48
^55,
С3
с7
Си
С22 }- КЭ-2—300—зом Конденсатор 7
С28 ГОСТ 5561—54
С32
См
9°
с37 КЭ-2—400—20М Конденсатор 5
С39 ГОСТ 5561—54
С-46
С 49
1 2 3 4 5
Сзз' КСО-1—250-Б-51—II / Конденсатор 3 подбир.
С4 1 ГОСТ 6119—54 51-180 пф
j
Се Б ГМ-2—400— 10000— 11 Конденсатор 1 подбир.
ОЖО 462.011 ТУ 4700-0.015
^12 КСО-2—500—Б— Конденсатор 1 подбир.
' 820—II ГОСТ 6119—54 820Н-120Э
С}з КСО45—500-Б— Конденсатор 1
6200—II ’ ГОСТ 6119—54
С14 БГМ-2—400—0,033-II Конденсатор 1
ОЖО 462.011ТУ
с 15 ИКСО-2—500-Б-180-П Конденсатор подбир.
> ГОСТ 6119—54 1 110—470
С|У КСО-2—500-Б-1000-II Конденсатор
ГОСТ 6119—54 1
С18 КСО-5—500-Б— Конденсатор 4 подбир.
3000—II ГОСТ 6119—54 1 зооо-;—39О1)
^25 1 КСО-5—500-Б-4700-11 Конденсатор 2
С27 f ГОСТ 6119—54
С 34 ' КСО-5—500-Б-5600-П Конденсатор подбир.
ГОСТ 6119—54 1 5600™ 10000
С43 КЭЛа—30—50 М Конденсатор
ГОСТ 5561—54 1
с441 БГМ-2—400—3300-11 Конденсатор 2
cj ОЖО 462.011ТУ
С38 КСО-1—250-Б-150-11 Конденсатор 1 подбир.
ГОСТ 6119—54 100-270
30 Конденсатор 1
^47 ЭГЦ—26 i(jQ ) 1*1 ОЖО 464.001 ТУ
^51 1 МБГП-1—400-А-2-П Конденсатор 2
^Бз/ ГОСТ 7112—54
С52а МБГП-1—600-А-^-П Конденсатор 1
ГОСТ 7112—54
С50 , КСО-1—250-Б-120-П Конденсатор 1
ГОСТ 6119—54
С526 КБГ-МП-2в-600-0,5-Н Конденсатор 1
ГОСТ 6118—59
R22 ВС-0,25-1-22.000-11 Сопротивление 1
ГОСТ 6562—53
Ri ВС-0,25-1-3000-11 Сопротивление 1
ГОСТ 6562—53
V ВС-0,25-1-0,51-11 Сопротивление 1
ГОСТ 6562—53
1 2 3 4 5
r2 ^32 Rig R36 R50 R3 r7 R18 Rn r4 R48 r5 R12i Rib R6 R39I R48j r8 Rs4j Ro Rm Ris Rs4 . Ri4 R37 R57 R56j R17 1 BC-0,25-1-0,141 BC-0,25—1-1,041 CHRk-211 1O°1A UHBK O,5“1OOOA BC-0,25—1-0,5141 BC-0,25—1-2000041 BC-0,25—1-2000041 BC-0,25—1-0,2-11 BC-0,25—1-0,5141 BC-0,25—1-220041 BC-0,25—1-0,1541 BC-0,25—1-7541 Сопротивление ГОСТ 6562-^53 Сопротивление ГОСТ 6562—53 Сопротивление ОЖО 468.006. ТУ Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 / Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 5 4 , 1 1 5 9 1 1 2 4 1 подбир, С^ЗЗ‘0,75
R19 Rai 1 Re4 J R20 Rae R37I Rso 1 BC -0,25—1-750-11 ВС-1-1-12.000-11 BC-0,25—1-1000-II BC-0,25—1-430-11 BC-0,25—1-0,22-11 ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562*~53 Сопротивление ГОСТ 6562—53 Сопротивление ГОСТ 6562—53 1 2 1 1 2 подбир. 6804-1000 подбир. 1000-3000
1 2 3 4 5
Rs6 BC-0,25-^1-4300-11 Сопротивление ГОСТ 6562—53 1
Rs9 BC-0,25—1-0,51-11 Сопротивление ГОСТ 6562—53 1
R<0 BC-0,25—1-0,22-11 Сопротивление ГОСТ 6562—53 1
*31 D BC-0,25—1-1500-II Сопротивление 2
*46 ГОСТ 6562—53
*33 rHRt,_0J> 1000A Сопротивление 1
R35 ~ 0,5 1000A ОЖО 468.006 ТУ
*84 Rko BC-0,25—1-0,47-11 Сопротивление 2
ГОСТ 6562—53
*42 *43 BC-0,25—1-0,3-11 Сопротивление ГОСТ 6562—53 1 подбир, 0,24-0,47
R47 BC-0,25—1-20000-П
R28 1 Сопротивление 5
R5I ГОСТ 6562—53
R38
R44 BG-0,25—1-12000-II Сацраташление ГОСТ 6562—53 1 подбир. 8200-15000
CQ Щ 1Л 1П 1ГЗ xixcx BC-0,25—1-47000-II Сопротивление ГОСТ 6562—53 3
*58 BC-0,25—1-360-11 Сопротивление ГОСТ 6562—53 1 подбир. 240-430
*62 BC-025-1-2000—11 Сопротивление ГОСТ 6562—53 1 подбнр. 1500—2700
Res ВС-0,25—1-240-H Сопротивление ГОСТ 6562—53 1 подбир. 1804-300
*65 *67 Reo. ПЭВ-25-Х-510-П Сопротивление ОЖО 467.011 ТУ 3
Ree ПЭВ-50-Х-510— II Сопротивление 1
ОЖО 467.011 ТУ
Res ПЭВ-50х-1,5 ком—II Сопротивление ОЖО 467.011 ТУ 1
Rei M59.02.012 Сопротивление 1,2 ом 1
1 2 3 4 5
$73 $25 При Пр2 J $75’ $77 , $76 $78 ‘ ВКД BKJ вк2 ВКз пки пка/ РпЦ Рп2/ Рп3| PnJ Bi UIB ш2 р Ш1 1 ш* Г Вз Ш31 Ш5| МЛТ-2—3900-П 655.55.013 ПЦ-30—2 МЛТ-0,5—0,1-П ТВ2-1 ТШ-2 ТВ2-1 2 ГДЗ 1 ГД9 ЦЗ-4-19 ПЛ-1П М 59.02.028 М 59. 02. 023 РФО 452.120 М 59.02.021 М 59.02.010 Ц1-1-8А М 59.02.027 Сопротивление ГОСТ 7113—54 Сопротивление 10 ом Пр адахр анитель ГОСТ 5010—53 Сопротивление ГОСТ 7113—54 Тумблер НИО 360606 Тумблер НИО 360.606 Выключатель на пютемциометре Тумблер НИО 360.606 Г.ромкоговорител ь НИО 384.003 Громкогоорритель НИО 384.003 Вилка ВНМПСС 876.52 Панель ГОСТ 2709-53 За.кэротка Колодка автам этическая Реле РЭС-6 Вольтметр (доработка) Гнездо штекера Цоколь -октальный НИО. 537.000 Колодка в оборе 1 1 2 4 2 1 1 2 2 2 1 1 1 1 1 1 2 1 2
ПАСПОРТ

Магнитофон М-59 №

Магнитофон проверен ОТК в соответствии с ГОСТ 8088—56 и
действующими техническими условиями и признан годным для эксплу-
атации.

Начальник ОТК_______

Контрольный мастер /1^

м. п. hg.

Jr с ' //

Пожелания и претензии по магаЦ^офи'ффжапр^Д^тЧ по адресу:

г. Горький, совнархоз, абонентный ящик

» ч

ее
а

ОТРЫВНОЙ ТАЛОН к МАГНИТОФОНУ

Подпись ______________________

р ы

3. Почтовый адрес владельца

Примечания: 1. При ремонте магнитофона отрывной талон
передается в гарантийную мастерскую.

2. Безотказная работа магнитофона гарантируется в течение
6 месяцев при соблюдении условий эксплуатации, изложенных в опи-
сании магнитофона. Также гарантируется потребителю беспрепятст-
венная замена недоброкачественных изделий, возвращенных потре-
бителем, в которых имеются дефекты производственного характера.
Уважаемый товарищ, просим Вас дать отзыв о работе
магнитофона

1. Когда и где приобретен магнитофон?

2. С какого времени работает аппарат?

3. Сколько часов в день работает?

4. Какие замечания и пожелания есть у Вас по работе маг-
нитофона и качеству звучания?

5. Ваша фамилия, имя, отчество, профессия и почтовый
адрес

Отзыв шлите по адресу: г. Горький, совнархоз, абонентный
ящик № 172.
Д

ЗбукоснимателЬ Радио

А а

RM '

Л
г)С

Сг

т6г

L^l

Лз

Л. А

О(а *)О{

Те леерон О/

Ji Л>,

> Ug

г з

Принципиальная схема МАГ-59

ДОП duHQMU*

Рч

PfS

Ргз

Pt>

РЛг

Р^з

С.1

8/г,

JlUH.Sijxft

ЗИ змг

Р»\

Дистанционное управление
Г7<А-п в.

-о^

9 9 >

Paloma

““ О

возврат

-e-

^тгИ
+ Л54

зсз

Срг

'г

*53

Пр,

/ 'Рб

---•~^Ябл~в-

Gf ф/

L--Т ------4,'

Д>

<f?5

‘4

®4«

-о

г* Z1
«7fi

/г/гг

КП,

Элемент^; отреченные знаком/*^ подбирается дрц регилиробг*

Тявлиця ДЛЯ НАХОЖДЕНИЯ ЭЛЕМЕНТОВ СХЕМЫ

Номера элемвнто§ Р и С Снесень/ по 5ертц*олц S coomSerntmSyoi-uue Spapooi mahuue'

гг з,4гз,г4 s 6,7 з 9 <о тг/з <4.зз <6, ipts гзп ц го ц

16 7g гб г 735 >719 ггзо. 31 зг бг зз 34 35,36, зг зззд езго

Р^43. 44 45. М

5,6 1^1,15 n.S.lg j to

дк

31 54, го

гз гг гз. г4 гьигб гз м юрв пз<зг 334954 35

в^вненпии
стоп

P<V 'i '1

Г,7,

•я-

Т/7;

4: и f>i'H>i
с : j \ 2^

®Ж

Pg 43 50 659151'54 6956 55 6657 6151

55 36 3 7 39 50 5140 41 59 41 Ж

53. 44. 45
Изменения S принцшимльнен схеме

Им ее л?с я Далжип Лть

/?5д в№,25-Н50О-йСмрд/ш^

Cfg Ш-5-ЯЮ-6-/50С-/1 Хмденатмр ГССТ6Яе-54.

/^2 ^59 С4.СС5 /Ссмгнур ля/гре/щм.
ОГЛАВЛЕНИЕ Стр.

I. Назначение магнитофона .................3

II. Комплектовка магнитофона ....... 3

III. Краткие технические данные ...... 4

IV. Конструкция магнитофона..........................4

V Инструкция по эксплуатации магнитофона 10

Сдано в производство 22/V-1962 г. Подписано к печати 16/VI-1962 г.
МЦ 18714,______Объем 2У8 печ. листа. Заказ 4933. Тираж* 12000

Дзержинская типография Горьковского облполиграфиздата
