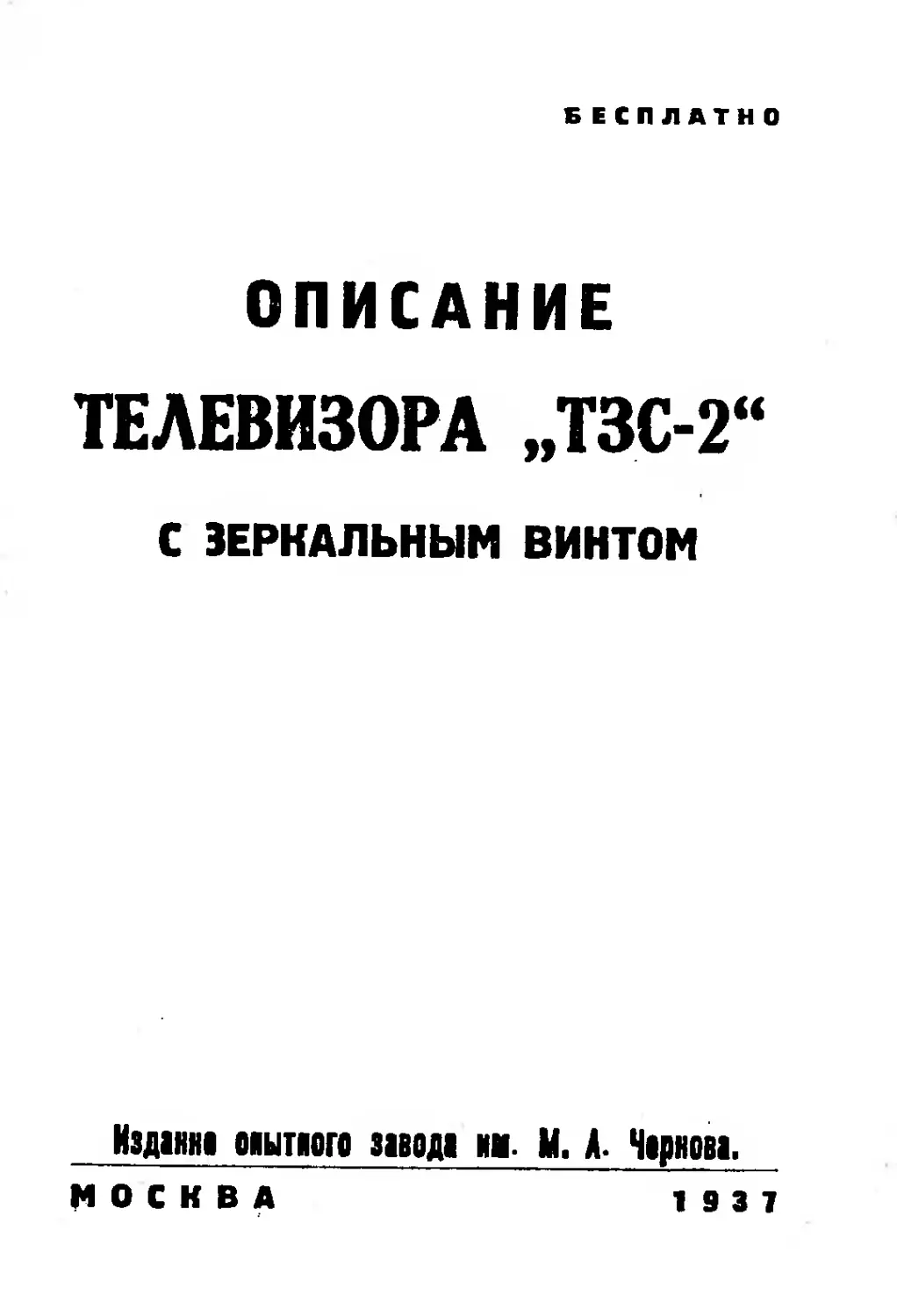

Б ЕСПЛАТНО
ОПИСАНИЕ
ТЕЛЕВИЗОРА „ТЗС-2"
С ЗЕРКАЛЬНЫМ ВИНТОМ
Изд1яя1 опытного 31ВОД1 им. М. А. Парнова.
МОСКВА	1937
схема телезнзпра с зеркальным винтам
типа
7.3.U.“^Z. (гэсы Опытный
Ответив. редактор И. Ф. НЕДОРЕЗОВ.
Технич. редактор В. Стариков.
Мособлгорлит Б-5165. вак. 253.	тир 4000
Тип. Мос. Инет. Инж. Води. Хов. им. М.-А. Чернова.
До включения телевизора
прочтите описанрё-.
ОПИСАНИЕ
ТЕЛЕВИЗОРА „ТЗС-2“
С ЗЕРКАЛЬНЫМ ВИНТОМ
Выпускаемым Опытным Заводом
им. М. А. Чернова при Московском
Институте Инженеров Водного Хо-
зяйства
Москва, 8, Нижняя дорога, 19-А.
Данный телевизор межет сыть использован толь-
ко в пределах распространевня московского злент-
рокольца при напрвженин сети переменного. тока
120-220 вольт.
Телевизор с зеркальным винтом.
Только для переменного тока.
Телевизор, в котором свертывающим
устройством является зеркальный винт
может обслуживать группу радио-зри-
телей в 10—15 человек, что выгодно
отличает его от телевизора с, диском
Нипкова.
1
Таким образом этот телевизор можно
считать коллективным. '
Телевизор с зеркальным винтом имеет
небольшие размеры при сравненитель-
но большой величине изображения, и
широкий угол зрения благодаря кото-
рому число радио-зрителей и может
быть велико.
Поэтому телевизор с зеркальным вин-
том можно рекомендовать кружкам при
клубах, радио-кабинетах и т. д.
Основными частями описываемого
телевизора с зеркальным винтом яв-
ляются:
1)	Зеркальный винт служащий для
составления (свертывания) изобра-
жения из отдельных элементов.
2)	Неоновая лампа, яркость которой
изменяется в соответствии с ярко-
стью отдельных элементов пере-
даваемого изображения.
3)	Мотор, вращающий зеркальный
винт с определенной (синхронной)
скоростью.
4)	Синхронизирующее устройство,
состоящее из зубчатого колеса
Лакура, полюсов, катушек и маг-
нитопровода.
2
5)	Переключатель, включающий асин-
хронную часть мотора и подклю-
чающий синхронный агрегат. Од-
новременно этот переключатель
служит фазирующим устройством
для введения изображения в рамку.
Внешний вид.
Телевизор помещается в полирован-
ном ящике, имеющем с лицевой сторо-
ны одну ручку управления и смотро-
вое окно, которое защищено стеклом от
попадания пыли во внутрь телевизора.
На задней стенке ящика находятся:
1. Штепсельное гнездо, к которому
подключена неоновая лампа теле-
визора.
2. Шнур с вилкой, служащий для
включения телевизора в электро-
сеть переменного 50-периодного
тока с напряжением 120 ели 220
вольт. (Только Московского элект-
ро-кольца).
По краям задней стенки ящика име-
ются два винта, роль которых предна-
значена удерживать заднюю стенку те-
левизора.
3
У ящика телевизора имеются два
дна.
Первое дно, самого ящика, а второе
укреплено на задней съемной стенке
ящика.
Чтобы вскрыть телевизор необходимо
отвернуть стопорный винт ручки пере-
ключателя, который находится сбоку
ручки в маленьком отверстии. Когда
ручка будет снята, отвинчиваются два
винта на задней стенке ящика, которая
выдвинется вместе со вторым дном—ос-
нованием телевизора. На последнем ра-
сположены все детали телевизора в
следующем порядке:
3 левой части второго дна укреплен
мф^рр; в центре, ближе к задней стен-
ке йомещен понижающий трансформа-
тор. Перед ним установлен переключа-
тель, ось которого при установке теле-
визора в ящик проходит через перед-
нюю стенку.’В правой части находится
ламповая панель, в которую вставлена
неоновая лампа с одетым на нее экра-
ном.
4
Мотор.
Мотор телевизора асинхронный с ко-
роткозамкнутым ротором (беличье ко-
лесо).
Катушки мотора намотаны на прес-
шпановые каркасы проводом ПЭ
диаметром 0,2 мм по 2250 витков. На
каждом из полюсов имеется по корот-
козамкнутому витку. Витки выполнены
ввиде замкнутой медной шинки, охва-
тывающей часть полюса, Ось мотора
имеет диаметр 2,5 мм и проходит через
2 бронзовых подшипника. Один нижний
конец оси закален.
Ротор представляет собой железный
цилиндр с пятью отверствиями, распо-
ложенными по его окружности. В отвер-
ствия вставлены медные стержни диа-
метром 3 мм, образующие беличью кле-
тку.
Синхронизатор, состоит из 2-х кату-
шек, статора колеса Лакура, полюсных
наконечников и зубчатого колеса. Ко-
лесо укреплено на общей оси асинхрон-
ного мотора. Катушки колеса Лакура
намотаны на пресшпановые каркасы
проводом ПЭ диаметром 0,15 мм, число
витков по 2500.
5
Понижающий трансформатор.
Понижающий трансформатор сделан
из Ш образного железа. Намотка сде-
лана на пресшпановой катушке эмали-
рованным проводом ПЭ, диаметром 0,2
мм с 3-мя выводами. Обмотка имеет
всего 3350 витков, средний вывод сде-
лан от 2250 витка.
При включении телевизора в сеть
220 вольт, катушки мотора также как
и колеса Лакура включаются последо-
вательно, а при включении в сеть 120
вольт катушки включены параллельно.
Переключатель.
Переключатель имеет четыре поло-
жения. При первом положении ручка
повернута до отказа против часовой
стрелки под напряжением только тран-
сформатор. При втором положении (по-
ворот по часовой стрелке) включается
асинхронный мотор на повышенное на-
пряжение. При третьем положении
(дальнейший поворот по часовой стрел-
ке) асинхронный мотор остается вклю
ченным на повышенном напряжении и
включается колесо Лакура. При чет-
6
вертом последнем положении (поворот
по часовой стрелке до отказа) остает-
ся включенным только колесо Лакура.
Работа телевизора должна происхо-
дить на четвертом положении переклю-
чателя ручки. При втором положении
запускается асинхронный мотор, кото-
рый приобретает около 800—800 оборо-
тов в минуту. При третьем положении,
колесо Лакура, начинает тормозить мо-
тор, при этом мотор гудит. При чет-
вертом положении колесо Лакура дает
750 оборотов в минуту.
Неоновая лампа.
В качестве модулятора света в теле-
визоре ТЗС—2 применяется неоновая
лампа с плоскими электродами типа
НТ—2 или НТ—4. Вывод анода присое-
динен к штырку анода, катод к одному
из штырков накала.
Напряжение зажигания составляет в
среднем 160 вольт. Рабочее напряжение
180—200 вольт.
Лампа в телевизоре ТЗС—2 ставится
так, чтобы плоскость ее катода (светя-
щейся пластинки) при ее продолжении
проходила через ось зеркального вйн-
7
та. На колбу лампы одевается экран с
щелью, щель экрана должна приходит-
ся против промежутка между двумя
электродами лампы. Если экран будет
поставлен неправильно, то свет от лам-
пы, пройдя через щель экрана, не по-
падает в центр зеркального винта.
При первом запуске телевизора, не-
обходимо зажечь лампу и проверить
правильно-ли стоит экран. Если он сто-
ит неправильно, то нужно его повер-
нуть в ту или другую сторону так,
чтобы свет оу, лампы был прямо нап-
равлен на винт.
В правильном положении экрана не-
оновой лампы винт должен быть осве-
щен равномерно.
Зеркальный винт.
Зеркальный винт состоит из набора
прямоугольных пластинок, одна из бо-
ковых граней которых сделана зеркаль-
ной. Количество пластинок равно 32
шт. из них рабочих янляется 30 шт.
Изображение получается на самом вра-
щающемся зеркальном винте.
Размеры изображения равны разме-
рам винта
8
Обратная нерабочая сторона пластин
зеркального винта окрашивается ^чер-
ной матовой краской. Ось зеркального
винта укрепляется к оси мотора, име-
ющимся сбоку стопорным винтом.
Энсплоатация телевизора.
Телевизор ТЗС—2 может работать
только в тех местах, которые находят-
ся в общем кольце московской электро-
сети переменного тока.
ТЗС—2 может работать от любого ра-
дио-приемника на выходе которого на-
ходится достаточно мощная лампа.
Прием должен быть достаочно громким
на репродуктор. Оконечная лампа луч-
ше всего типа УО—104 или СО—122.
Помимо того, приемник должен да-
вать „позитив" изображения, т.е. в мо-
мент передачи светлых мест изобра-
жения, анодный ток оконечной лампы,
воздействующий на неоновую лампу
телевизора, должен быть наибольшим.
Иначе говоря, передача светлых точек
изображения должна вызывать яркие
вспышки неоновой лампы
Необходимость пропускания широ-
кой полосы частот, приводит к /.тому,.
9
что усилитель низкой частоты в при-
емнике должен быть собран по схеме
усилителя на сопротивлениях.
Для того, чтобы приемник давал по-
зитив, необходимо иметь два каскада
низкой частоты (вместе с оконечным)-
Таким образом позитив дают прием-
ники типа О—V—2, и 1—V—2. .
Неоновая лампа телевизора включает-
ся в разрыв анодной цепи оконечной
лампы приемника.
Наилучшие результаты в смысле ка-
чества получаемого изображения, из
числа существующих радио-приемни-
ков, дает приемник ЭЧС—2. Телевиде-
ние с таким приемником получается
без каких либо переделок схемы.
В приемнике ЭЧС—2 телевизор вклю-
чается следующим образом: телефон-
ные гнезда, имеющиеся на задней стен-
ке телевизора, к которым припаяны
проводники, идущие к неоновой лампе,
соединяются с .гнездами приемника
ЭЧС—2, имеющими надпись „репроду-
ктор". При неправильном включении
концов, идущих к неоновой лампе, на-
чинает светится только рамка (анод)
лампы, а вся поверхность катода оста-
ется темной. Чтобы стал светится ка-
10
тод нужно переменить концы провода,
безразлично где, у телевизора или при-
емника.
Кроме приемника ЭЧС—2 телевизор
ТЭС—2 может работать с следующими
приемниками: ЭЧС—3,ЭЧС—4, ЭКЛ—4,
ЭКЛ—34. В приемниках перечисленных
типов выход трансформаторный. По-
скольку неоновая лампа телевизора
включается непосредственно в разрыв
анодной цепи выходной лампы прием-
ника, минуя.выходной трансформатор,
то для включения телевизора в прием-
ники имеющие выходной трансформа-
тор необходмо произвести переделку
выхода. С этой целью на задней пане-
ли приемника необходимо поставить
три одинарных телефонных гнезда.
Провод, идущий от анода оконечной
лампы к выходному трансформато-
ру, нужно отсоединить и подвести к
первому гнезду. Конец трансформатора,
от которого был отсоединен провод
анода подводится ко второму гнезду.
К третьему гнезду подводится провод-
ник от плюса выпрямителя.
Для включения и выключения теле-
визора удобно поставить между прием-
ником и телевизором грозовой переклю-
11
48’1 ель, включив его следующим обра-
зом: от первого гнезда провод подво-
дится к средней клемме переключателя;
от второго гнезда провод подводится к
одной из крайних клемм переключате-
ля; от третьего гнезда и от второй сво-
бодной .крайней клеммы переключателя
два провода присоединяются к телеви-
зору (к гнездам неоновой лампы). Тог-
да при замыкании ножом переключате-
ля проводов, идущих от гнезд первого
и второго, трансформатор окажется
включенным и будет работать репро-
дуктор. При нейтральном положении
ножа переключателя будут выключены
и репродуктор и телевизор. Перебросив
нож к другой клемме мы соединим
анод оконечной лампы с катодом нео-
новой лампы и тем самым включим те-
левизор.
Одновременный прием телевидения и
сопровождающего изображение звуна при
наличии одного радио-приемнина невоз-
можен.
Телевизионные программы сопровож-
даются передачей речи и музыки, пе-
редаваемой отдельной радио-станцией
(обычно ВЦСПС).
12
Одновременно смотреть и слушать мож-
но только при наличии двух радио-прием-
ников или трансляционной точки, так как
звуковое сопровождение телевизионных
программ обычно передается по тран-
сляционной сети.
Включение телевизора в сеть.
Мотор телевизора ТЗС—2 питается
от сети 50—периодного переменного
тока с напряжением 120—220 вольт. 1
Включение мотора телевизора в сеть
постоянного тока совершенно недопус-
тимо.
На моторе телевизора имеется рас-
пределительный щиток. Телевизор
ТЗС—2 выпускается с завода вклю-
ченным на напряжение 120 вольт. Если
потребуется включить в сеть с напряже-
нием 220 вольт, то необходимо, перес-
тавить перемычки на щитке мотора,
как показано на схеме.
При пониженном напряжении в сети,
можно воспользоваться автотрансфор-
матором типа АС —15.
13
Уход за телевизором.
При перевозке тилевизора может
иметь место осадка пыли на зеркаль-
ных гранях винта; ее необходимо уда-
лить, намотав кусочек ваты на деревян-
ную палочку. Зеркальные грани проти-
раются ничем не смачивая.
Стекло ящика смотровой щели тоже
должно быть чистым.
Смазка мотора производится вазели-
ном, примерно один раз в месяц при
ежедневной экеплоатации. Смазывать
следует подшипники центрирующей
втулки, подпятник и верхний центр осн
зеркального винта. С завода телевизо-
ры выпускаются смазанные.
Управление телевизором.
Когда все подготовительные работы,
указанные в предыдущих разделах бу-
дут выполнены можно- приступать к
приему изображения. Переключать при-
емник на телевизор следует не раньше
того, как будут слышны характерные
стрекочущие сигналы телевидения.
После того, как сигналы телепереда-
чи будут услышаны, следует подстро-
14
ить приемник на максимальную гром-
кость. Затем вместо репродуктора
включается неоновая лампа телевизора.
Это переключение очень быстро можно
сделать при помощи грозового переклю-
чатель, описанного выше.
Затем включается в осветительную
сеть вилка от мотора телевизора, при
ручке повернутой против часовой стрел-
ки (в первом положении). Далее ручка
поворачивается по часовой стрелке до
первого щелчка; асихронный мотор
включится и начнет вращать винт. На
экране, т. е. на самом зеркальном вин-
те появятся беспорядочно сменяющиеся
светлые и темные полоски и пятни.
Повернув ручку телевизора еше даль-
ше до второго щелчка (третье положе-
ние) включится синхронизатор. Мотор
начнет гудеть. На экране начнут появ-
ляться наклонные полосы, которые по-
степенно будут становиться вертикаль-
но. в этот момент ручка повертывается
еще в правую сторону до третьего
щелчка (рабочее положение). Видимые
полосы станут совсем вертикально и
появится изображение. В первый мо-
мент изображение будет сильно кача-
ться. Предоставив телевизор самому
15
себе, мы заметим, что качание будет
постепенно замедляться и через нес-
колько секунд прекратится оконча-
тельно.
В процессе приема может случится,
что изображение будет находится не в
рамке, т. е. видна будет часть одного
изображения, а над ним другая часть.
В этом случае необходимо ручку пере-
ключателя повернуть влево против ча-
совой стрелки до первого щелчка. (В
третье положение). Мотор прибавит обо-
роты и начнет перемещать изображение
вниз. Недопустив его до полного вве-
дения в рамку, ручку переключателя
нужно быстро повернуть вправо на
прежнее (рабочее) положение. Если
опять изображение окажется вне рамки
следует повторить эту операцию снова.
Быстрая и правильная настройка дос-
тигается при наличии некоторого опы-
та. После того как изображение будет
находиться в рамке настройка телеви-
зора окончена. Остается, манипулируя
ручками приемника-(настройка и регу-
лятор громкости) добиться наиболее
ясного и контрастного изображения.
16
Возможные неисправности.
1.	Неоновая лампа нс горит.
В этом случае следует j бедиться
псправен-лп сам приемник, работающий
с телевизором. Исправны ли контакты
в местах соединения приемника с теле-
визором. Когда вышеперечисленное
окажется исправным следует проверить
обеспечен ли контакт между ножками
неоновой лампы и ламповой панелью.
Причиной указанной неисправности мо-
жет быть та-же неоновая лампа.
2.	Мотор телевизора пе вращается.
Первым долгом нужно проверить
исправность предохранителя в
штепсельной розетке; если предо-
хранитель цел, то следует искать
причину в штепсельной вилке или
в самом переключателе телевизо-
ра, в котором на металлических
пластинках укреплены шарики, за-
падающие в полую часть головки
контактного винта. При длитель-
ной эксплоатацпи телевизора эти
пластинки могут ослабнуть и ша-
рики не станут западать в свои
гнезда, а следовательно не будут
17
давать контакта. Для исправления
этого нужно слегка подогнуть Пла-
стинки.
3.	Мотор вращается, но скорость его
велика; изображение не стоит в
рамке. Нужно проверить контакт
шарика с контактным винтом син-
хронизатора. Если контакта нет,
то делается также как описыва-
лось, т. е. соответствующая плас-
тинка подгибается. Если переклю-
чатель находится в третьем поло-
жении, но телевизор не гудит, то
это значит, что цепь синхрониза-
тора не в порядке.
О всех случаях неисправности телевизо-
ра и его недостатках в работе просьба со-
общать техническому контролю опытного
завода им. М. А. Чернова по адресу: Мос-
ква, 8. Нижняя дорога 19-а.
Указать заводской номер телевизора,
дату и место его приобретения, а также
характер неисправности.
