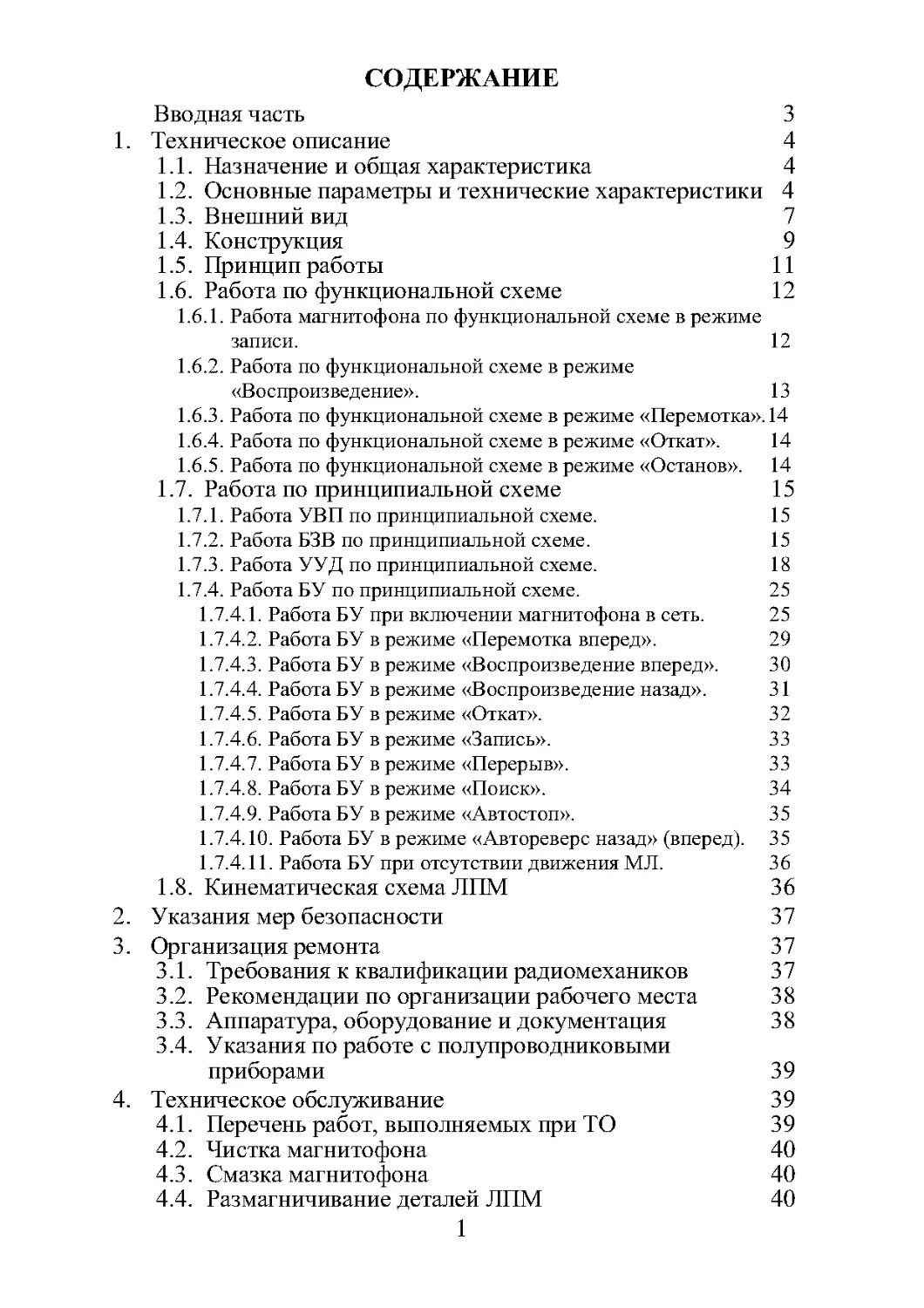

СОДЕРЖАНИЕ
Вводная часть
3
1. Техническое описание
4
1.1. Назначение и общая характеристика
4
1.2. Основные параметры и технические характеристики 4
1.3. Внешний вид
7
1.4. Конструкция
9
1.5. Принцип работы
11
1.6. Работа по функциональной схеме
12
1.6 .1 . Работа магнитофона по функциональной схеме в режиме
записи.
12
1.6 .2 . Работа по функциональной схеме в режиме
«Воспроизведение».
13
1.6 .3 . Работа по функциональной схеме в режиме «Перемотка».14
1.6 .4 . Работа по функциональной схеме в режиме «Откат».
14
1.6 .5 . Работа по функциональной схеме в режиме «Останов». 14
1.7. Работа по принципиальной схеме
15
1.7 .1 . Работа УВП по принципиальной схеме.
15
1.7 .2 . Работа БЗВ по принципиальной схеме.
15
1.7 .3 . Работа УУД по принципиальной схеме.
18
1.7 .4 . Работа БУ по принципиальной схеме.


25
1.7.4.1. Работа БУ при включении магнитофона в сеть.
25
1.7.4.2. Работа БУ в режиме «Перемотка вперед».
29
1.7.4.3. Работа БУ в режиме «Воспроизведение вперед».
30
1.7.4.4. Работа БУ в режиме «Воспроизведение назад».
31
1.7.4.5. Работа БУ в режиме «Откат».
32
1.7.4.6. Работа БУ в режиме «Запись».

33
1.7.4.7. Работа БУ в режиме «Перерыв».
33
1.7.4.8. Работа БУ в режиме «Поиск».
34
1.7.4.9. Работа БУ в режиме «Автостоп».
35
1.7.4.10 . Работа БУ в режиме «Автореверс назад» (вперед). 35
1.7.4.11 . Работа БУ при отсутствии движения МЛ.
36
1.8. Кинематическая схема ЛПМ
36
2. Указания мер безопасности
37
3. Организация ремонта
37
3.1. Требования к квалификации радиомехаников
37
3.2. Рекомендации по организации рабочего места
38
3.3. Аппаратура, оборудование и документация
38
3.4. Указания по работе с полупроводниковыми
приборами
39
4. Техническое обслуживание
39
4.1. Перечень работ, выполняемых при ТО
39
4.2. Чистка магнитофона
40
4.3. Смазка магнитофона
40
4.4. Размагничивание деталей ЛПМ
40
1

5. Методика обнаружения и устранения неисправностей 41
5.1. Методы обнаружения неисправностей
41
5.2. Перечень возможных неисправностей
51
5.3. Последовательность разборки и сборки
59
5.4. Замена основных деталей
62
6. Регулирование и настройка
64
6.1. Методы регулирования и настройки
64
6.2. Механическая регулировка
64
6.2 .1 . Регулировка тракта движения МЛ.
64
6.2 .2 . Регулировка блока тормозов.
65
6.2 .3 . Регулировка ДН.
66
6.2 .4 . Регулировка блока прижима МЛ.
66
6.2 .5 . Регулировка механизма отвода МЛ.
66
6.3. Электрическая регулировка и настройка
67
6.3 .1 . Настройка режимов работы боковых двигателей.
67
6.3 .2 . Настройка режимов работы ведущего двигателя.
67
6.3 .3 . Настройка МГ воспроизведения.
68
6.3 .4 . Настройка каналов воспроизведения.
69
6.3 .5 . Настройка индикатора уровня записи.
69
6.3 .6 . Настройка МГ записи.
69
6.3 .7 . Настройка каналов записи.
70
6.3 .8 . Настройка МГ стирания.
71
6.3 .9 . Регулировка коэффициента детонации.
72
6.4. Статические и динамические регулировочные
величины
73
7. Испытание и контроль магнитофона после ремонта
76
7.1. Методика электропрогона
76
7.2. Перечень параметров, проверяемых после ремонта 76
7.3. Методика проверки параметров
79
Приложение 1. Сведения о взаимозаменяемости
ко мплектующих изделий.
84
Приложение 2. Таблица данных моточных узлов.
86
Приложение 3. Детали и сборочные единицы перечня
запасных частей собственного изготовления. 89
Приложение 4. Перечень ссылочных документов.
2

ВВОДНАЯ ЧАСТЬ
Настоящая инструкция предназначена для радиомехани-
ков ремонтных мастерских, осуществляющих ремонт стерео -
магнитофонов-приставок катушечных Олимп ЛШК-005 С-1
(далее — магнитофонов), и используется для обнаружения
и устранения неисправностей, проведения регулировки и на-
стройки параметров магнитофона в процессе ремонта и про-
ведения испытаний магнитофона после ремонта.
В инструкции приняты следующие сокращения:
АЧХ — амплитудно-частотная характеристика;
БГ — блок головок;
БЗВ — блок записи и воспроизведения;
БИ — блок индикации;
БУ — блок управления;
ГСП — генератор стирания и подмагничивания;
ДД — датчик движения;
ДН — датчик натяжения;
ДО — датчик окончания;
ИСН — источник стабилизированных напряжений;
ККЗ — коммутатор каналов записи;
ЛК — левый канал;
ЛПМ — лентопротяжный механизм;
МГ — магнитная головка;
МЛ — магнитная лента;
ПК — правый канал;
СДУ — система дистанционного управления;
ТО — техническое обслуживание;
УВВ — усилитель воспроизведения выходной;
УВК — устройство выработки команд;
УВО — усилитель воспроизведения оконечный;
УВП — усилитель воспроизведения предварительный;
УГТ — усилитель головных телефонов;
УЗО — усилитель записи оконечный;
УЗП — усилитель записи предварительный;
УОУ — устройство оперативного управления;
УПУ — устройство программного управления;
УСФ — устройство сервисных функций;
УРНЛ — устройство регулировки натяжения ленты;
УУБД — устройство управления боковыми двигателями;
УУВД — устройство управления ведущим двигателем;
УУД — устройство управления двигателями;
ЧФД — частотно -фазовый дискриминатор.
Базовой моделью магнитофона является магнитофон-прис-
тавка катушечная Олимп-ООЗ -стерео.
3

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. 1. Назначение и общая характеристика
1.1.1. Магнитофон предназначен для высококачественной
записи монофонических и стереофонических сигналов на МЛ
шириной 6,3 мм по ГОСТ 23963—86 и воспроизведения фоно-
грамм в составе комплекта бытовой радиоаппаратуры в нор-
мальных климатических условиях. Перечень ссылочных до-
кументов приведен в приложении 4.
1.1.2. Магнитофон изготовлен в соответствии с требова-
ниями ГОСТ 24863—87 и 7Б2.940 .002 ТУ к стационарным,
катушечным магнитофонам 0 (высшей) группы сложности и
представляет собой стационарный, сетевой, четырехдорожеч-
ный. двухскоростной, реверсивный, трехмоторный механизм
с прямым приводом тонвала, автоматическим регулированием
скорости и натяжения МЛ, оперативным и программным элек-
тронно-логическим управлением записываемых и воспроиз-
водимых сигналов.
1. 2. Основные параметры
и технические характеристики
1.2.1. Основные параметры магнитофона при нормаль-
ных климатических условиях, на обязательной скорости (19,05
см/с), при напряжении питания 220 В с допустимым
отклонением ±2% должны иметь следующие значения:
1) взвешенное значение детонации, %, не более . . . . ±0,08;
2) полный эффективный частотный
диапазон
н эффективный частотный диапазон
воспроизведения, Гц, не уже
(впределахдопусковпо рис.1)................ 25—22000;
3) полное взвешенное отношение сигнал/шум, дБ,
неменее........................................... 60;
4) коэффициент третьей гармоники, %. не более . . . . . 1,5;
5) отношение сигнала к стертому сигналу, дБ.
неменее........................................... 70;
6) рассогласование АЧХ стереоканалов на линейном
выходе в диапазоне частот от 250 до 6300 Гц, дБ,
неболее............................................ 2;
4

1.2.2. Технические характеристики магнитофона:
1) взвешенное значение детонации при движении МЛ :
назад на скорости 19,05 см/с, %, не более
.
.
.
±0.15;
вперед на скорости 9,53 см/с, %. не более
.
.
.
±0,17;
назад на скорости 9,53 см/с, %, не более
.
.
.
±0.20;
2) эффективный частотный диапазон воспроизведения при
движении МЛ:
назаднаскорости19,05см/с,Гц ............ 31,5—22000;
впереднаскорости9,53см/с,Гц ............ 40—16000;
назаднаскорости9,53см/с,Гц ............ 40—16000;
3) полный эффективный частотный диапазон при
движении МЛ вперед на скорости 9,53 см/с, Гц
40—16000
4) полное взвешенное отношение сигнал/шум при
движении МЛ вперед на скорости 9.53 см/с, дБ,
не менее
.................
56;
5) коэффициент третьей гармоники при движении
МЛвпереднаскорости9,53см/с,%,неболее .........
2,5;
6) отношение сигнала к стертому сигналу при
движении МЛ вперед на скорости 9,53 см/с, дБ.
не менее
........
70;
7) среднее отклонение от номинальных скоростей
движения МЛ в обоих направлениях, %, не более .
.
±1;
8) параметры индикатора:
показания, соответствующие номинальному
уровню записи, дБ
.
.
.
.
.
.
.
.
.
.
0±2;
время интеграции и время возврата, мс
.
.
150—350;
9) разделение между соседними зависимыми дорожк ами:
на частоте 1000 Гц, дБ, не менее
.
.
.
.
.
.
.
30;
на частотах 250 и 6300 Гц, дБ. не менее
.
.
22;
10) разделение между соседними независимыми дорож-
ками:
на частоте 500 Гц, дБ, не менее
.
.
.
.
.
.
.
48;
на частотах 1000 и 6300 Гц, дБ, не менее
.
.
.
.
50;
11) параметры линейного входа:
минимальное напряжение. В, не более
.
.
.
.
.
0,2;
максимальное напряжение. В, не менее
.
.
.
.
2,0;
сопротивление. кОм, не менее
.
.
.
.
47;
12) параметры входа радио:
минимальный ток, мкА, не более
.
.
.
.
0,2;
максимальный ток, мкА, не менее
.
.
.
.
.
2,0;
сопротивление. кОм, не более
.
.
.
.
.
47;
13) параметры микрофонного входа:
минимальное напряжение. мВ, не более . . . . . 0,2:
максимальное напряжение, мВ. не менее
.
.
.
.
.
20;
сопротивление, кОм, не менее
.
.
.
.
.
1;
5

14) параметры линейного выхода:
выходное напряжение при движении МЛ в обоих
направлениях, В
.
.
.
.
.
.
. 0,4—0,6;
разбаланс каналов воспроизведения при движении МЛ
в обоях направлениях, дБ, не более . .
.
.
.
.
.
.
2;
выходное сопротивление, кОм, не более
.
.
.
.
.
10;
15) параметры выхода для наушников:
общие гармонические искажения, %, не более . . . . 1;
выходное сопротивление. Ом . . . . . . .
200±40;
выходная мощность, ограниченная искажениями
10%, мВт
.
.
.
.
.
.
.
100;
16) механические шумы:
в режимах записи и воспроизведения, дБ, не более . . 45;
врежимахперемотки,дБ,неболее . . . . . . . 50;
17) потребляемая мощность, В А, не более . . . . 100;
18) масса магнитофона без упаковки, кг, не более . . 20;
19) габаритные размеры, мм
....
450x462 x220;
20) напряжение питания, В
.. ..
198—242.
1.2.3. Магнитофон выполняет следующие функции:
1) запись фонограммы при движении МЛ вперед на обеих
скоростях от различных источников сигнала через входы
«Вх. лин.», «Вх. радио», «Вх. мк .» по одному или обоим сте-
реоканалам;
2) запись смешанного сигнала одновременно с двух вхо-
дов «Вх. лин.» и «Вх. радио» или «Вх. лин .» и «Вх. мк» по
обоим стереоканалам;
3) установку и контроль уровня записи или воспроизве-
дения (в процессе записи) по индикатору раздельно по каж-
дому стереоканалу;
4) коррекцию тока подмагничявания;
5) коррекцию тока записи на высоких частотах;
6) оперативное отключение входного сигнала в режиме
записи фонограммы с одновременной индикацией интервалов
времени по 1 с и стирание предыдущей фонограммы (режим
«Редактор»);
7) запись фонограммы на одну дорожку и воспроизведе-
ние фонограммы с другой дорожки одновременно;
8) блокировку случайного включения режима «Запись»;
9) стирание предыдущей фонограммы в режиме «Запись»;
10) воспроизведение фонограммы при движении МЛ вперед
(режим «Воспроизведение вперед») и назад (режим воспроизве-
дение назад») на обеих скоростях по одному или обоим
стереоканалам;
11) воспроизведение фонограммы, записанной на одну
дорожку, по обоим стереоканалам;
12) переход из режима «Воспроизведение назад» в режим
«Воспроизведение вперед» (режим «Автореверс вперед») и
из режима «Воспроизведение вперед» в режим «Воспроизве-
6

дение назад» (режим «Автореверс назад»);
13) переход из режима «Автореверс вперед» в режим
«Автореверс назад» и обратно (режим «Циклический авто-
реверс»);
14) контроль входного (записываемого) сигнала и вос-
производимого (записанного) сигнала с помощью наушников
и раздельную регулировку уровня громкости по каждому из
стереоканалов;
15) временный останов МЛ в режимах записи и воспроиз-
ведении (режим «Перерыв»);
16) световую индикацию режимов «Воспроизведение впе-
ред», «Воспроизведение назад», «Запись», «Перерыв», «Авто-
реверс вперед», «Автореверс назад», «Циклический авторе-
верс», «Поиск», «Редактор»;
17) световую индикацию установки номинальной скорости
и направления вращения вала ведущего двигателя;
18) откат сигналограммы (режим «Откат»);
19) перемотку МЛ в обоих направлениях;
20) контроль расхода МЛ в условных единицах;
21) автоматический поиск заданного по счетчику участка
фонограммы (режим «Поиск»).
1. 3. Внешний вид
1.3.1. Расположение и назначение органов управления и
ко ммутации на передней панели магнитофона представлено
на рис. 2.
1.3.2. Расположение и назначение органов управления и
коммутации на УПУ представлено на рис. 3 .
7

ПОИСК — кнопки и индикатор включения режима «Поиск»;
РЕД
—
кнопка и индикатор включения режима «Редактор»;
—
кнопка и индикатор включения режима «Авторе-
верс вперед»;
—
кнопка и индикатор включения режима «Авто-
реверс назад»;
—
кнопка и индикатор отмены режима «Автореверс
вперед»;
—
кнопка и индикатор отмены режима «Автореверс
назад»;
СБРОС — кнопка для обнуления показаний счетчика;
ОТМЕНА — кнопка отмены режима «Поиск»;
0—9
—
кн опки для набора значений счетчика расхода МЛ
в режиме «Поиск».
Рис. 3.
1.3 .3 . Расположение и назначение органов управления на
УОУ представлено на рис. 4 .
—
кнопка и индикатор включения режима «Воспро-
изведение назад»;
—
кнопка и индикатор включения режима «Пере-
рыв»;
—
кнопка и индикатор включения режима «Запись»;
8

—
кнопка и индикатор включения режима «Воспро-
изведение вперед»;
—
кнопка включения режима «Перемотка вперед»;
—
кнопка включения режима «Останов»;
—
кнопка включения режима «Откат»;
—
кнопка включения режима «Перемотка назад».
Рис.4.
1. 3 . 4. Расположение и назначение органов коммутации
на задней стенке магнитофона представлено на рис. 5 .
1. 4. Конструкция
1.4 .1. Магнитофон представляет собой сборную блочную
конструкцию, предназначенную для работы в вертикальном
положении. Несущими элементами конструкции являются две
стальные штампованные стенки и шасси ЛПМ из алюминие-
вого сплава, скрепленное со стенками болтовыми соединения-
ми. Для увеличения жесткости конструкции стенки соединены
между собой стальными кронштейнами.
К несущим элементам присоединены основные блоки маг-
нитофона и детали внешнего оформления.
1. 4 . 2. Основными блоками магнитофона являются: ЛПМ,
БЗВ, БУ. БИ, УОУ, УПУ.
1. 4 . 3. Деталями внешнего оформления являются:
1) верхняя крышка, выполненная из пластика;
2) две боковины, выполненные из пластика;
3) основание с ножками, выполненные из пластика;
4) пластиковая крышка БГ;
5) передняя панель, выполненная из алюминиевого сплава;
6) задняя крышка из алюминиевого сплава с пластиковы-
ми ножками.
1. 4 . 4. ЛПМ включает следующие узлы:
1) ведущий электродвигатель с фазосдвигающими емкос-
тями;
2) два боковых двигателя с тормозами, подкассетниками,
замками и фазосдвигающими емкостями;
3) блок тормозов;
4) блок прижима;
5) два УРНЛ;
6) ДД;
7) УУД;
8) БГ;
9) УВП;
9

10) ИСН;
11) силовой трансформатор.
Размещение деталей и узлов ЛПМ представлено на рис. 6
и рис. 7.
1. 4 . 4 . 1 . Ведущий электродвигатель 8 рис. 7 и фазосдвига-
ющие конденсаторы 10 винтами закреплены на шасси 9 ЛПМ.
1. 4 . 4 . 2. Боковые двигатели 11 рис. 7 винтами закреплены
на шасси ЛПМ. Фазосдвигающие конденсаторы 2 боковых
двигателей установлены на кронштейне силового трансформа-
тора. Тормоза и подкассетники 1 рис. 6 с замками 2 собраны
на осях боковых двигателей.
1. 4 .4 .3. Блок тормозов состоит из системы рычагов 7
рис. 12 с пружиной, тормозных лент 9 с пружинами 2 и элек-
тромагнита 5, собранных на основании 3 блока тормозов, ко-
торое винтами закреплено на стойках, установленных на
шасси ЛПМ.
1. 4 . 4 . 4. Блок прижима состоит из системы рычагов 4
рис. 14 с пружинами, прижимного ролика 2 и электромагнита
6, собранных на основании блока прижима, которое винтами
закреплено на шасси ЛПМ.
1. 4 . 4 . 5. УРНЛ (правое и левое) состоит из электричес-
кой схемы на печатной плате 5 рис. 6 и ДН, собранного на
основании ДН, ко торое винтами закреплено на шасси ЛПМ.
ДН состоит из рычага 7 с роликом 8 и пружинами 9. демпфи-
рующего устройства 20 и обводного ролика 22, собранных на
основании 21.
1. 4 .4 .6. ДД состоит из диска 6 рис. 6, установленного на
оси обводного ролика правого ДН, и электрической схемы
на печатной плате 10, винтами закрепленной на шасси ЛПМ.
1. 4 .4 . 7. УУД собрано на печатной плате 5 рис. 7, установ-
ленной с помощью направляющих 7 на левой стенке магни-
тофона и зафиксированной на ней винтом 6. Выходные тран-
зисторы 3 рис. 6 регулирующих элементов электродвигателей
закреплены на шасси ЛПМ.
1.4.4.8 . БГ состоит из рычагов 19 рис. 6 механизма от-
вода МЛ с пружинами 12, направляющих стоек 17, МГ (сти-
рания 16, записи 14, воспроизведения 13 и реверсной воспро -
изведения 11 ) и ДО 18, собранных на основании 15 БГ,
которое закреплено на шасси ЛПМ. Электромагнит 26 отвода
МЛ и рычаги 23, 24 с пружиной 25, входящие в механизм
отвода МЛ, размещены на шасси ЛПМ.
1. 4 .4 .9. УВП собран на печатной плате 4 рис. 6, закреп-
ленной с одной стороны на шасси ЛПМ, а с другой стороны
на кронштейне, в свою очередь закрепленном на основании БГ.
1.4.4.10 . ИСН собран на печатной плате 1 рис. 7, уста-
новленной с помощью направляющих на кронштейне силового
10

трансформатора и зафиксированной винтом 4.
1. 4 . 4 . 11. Силовой трансформатор 3 рис. 7 установлен на
кронштейне, прикрепленном с одной стороны к шасси ЛПМ,
а с другой — к верхнему кронштейну, соединяющему боковые
стенки.
1. 4 . 5. БЗВ собран на печатной плате, размешенной над
основанием магнитофона. Со стороны лицевой панели к плате
БЗВ прикреплен кронштейн, на котором размещены потен-
циометры ГРОМКОСТЬ и УРОВЕНЬ ЗАПИСИ, переключа -
те ли ЗАПИСЬ, КОНТРОЛЬ, ВОСПРОИЗВЕДЕНИЕ, СКО-
РОСТЬ, КОРРЕКЦИЯ и розетка для подключения наушни-
ков. Кронштейн имеет два штыря, с помощью которых плата
зафиксирована на стенках магнитофона. Со стороны задней
крышки плата прикреплена к нижнему кронштейну, соединя-
ющему стенки магнитофона.
1. 4 . 6. БУ собран на двух печатных платах. Плата УВК уста-
новлена с помощью направляющих на правой стенке
магнитофона и зафиксирована винтом. Плата УСФ с помощью
кронштейнов закреплена на плате УВК и зафиксирована винтом.
1. 4 . 7. БИ собран на печатной плате, винтами закрепленной на
двух кронштейнах, в свою очередь закрепленных на шасси ЛПМ.
1. 4 . 8. УОУ собрано на печатной плате, установленной на
передней панели магнитофона.
1. 4 . 9. УПУ собрано на печатной плате, установленной на
передней панели магнитофона.
1. 5. Принцип работы
1. 5 . 1. Работа магнитофона основана на принципе преоб-
разования электрического сигнала звуковой частоты в магнит-
ный при записи на МЛ и преобразования магнитного сигнала
в электрический при воспроизведении с МЛ. Обеспечение со-
ответствия частоты записываемого и воспроизводимого сигна-
лов основано на получении высокой степени стабильности
скорости перемещения МЛ при записи сигнала и его воспро-
изведении.
1. 5 . 2. Практическая реализация принципа преобразова-
ния сигнала в магнитофоне осуществлена с помощью системы
преобразования сигналов, которая обеспечивает:
1) стирание предшествующей фонограммы с МЛ;
2) запись сигнала на МЛ;
3) воспроизведение сигнала с МЛ;
4) индикацию и контроль входных н воспроизводимых
сигналов.
Система преобразования сигнала включает: БЗВ, БГ, УВП
и БИ.
11

1.5.3. Стабильность скорости перемещения МЛ достига-
ется системой автоматического регулирования частоты вра-
щения вала ведущего двигателя и системой автоматического
регулирования натяжения МЛ, являющихся составными час-
тями ЛПМ магнитофона.
1.5.3.1. Система автоматического регулирования частоты
вращения вала ведущего двигателя основана на сравнении час-
тоты сигнала от таходатчика с эталонной частотой кварцевого
генератора и выработке управляющего сигнала, направленного на
изменение скорости вращения ведущего двигателя для
устранения возникшего отклонения частоты вращения вала.
Система включает: ведущий двигатель с фазосдвигающи-
мн конденсаторами и УУВД, входящее в состав УУД.
1.5.3.2. Система автоматического регулирования натяже-
ния МЛ основана на сравнении напряжений сигнала, пропор-
ционального натяжению МЛ, с напряжением опорного сиг на-
ла н выработки управляющего сигнала, направленного на
изменение скорости боковых двигателей для устранения воз-
никшего отклонения.
Система включает: два боковых двигателя е фазосдвигаю-
щими конденсаторами, два УРНЛ и УУБД, входящее в состав
УУД.
1.5.4. Управление работой магнитофона осуществляется
системой электронного управления, которая обеспечивает:
1) включение и выключение режимов работы ЛПМ в лю-
бой последовательности, за исключением режима «Запись»;
2) организацию сервисных режимов работы;
3) отсчет расхода МЛ.
Система включает: БУ, БИ, ДО, ДД, УОУ и УПУ.
1.5 .5. Питание всех систем и блоков магнитофона осуще-
ствляется системой питания, включающей: сетевой фильтр,
силовой трансформатор с шунтирующим конденсаторо м и
ИСН.
1. 6. Работа по функциональной схеме
1.6 .1. Работа магнитофона по функциональной схеме в
режиме записи.
1.6 .1.1. Подготовку цепей магнитофона для работы в ре-
жиме записи осуществляют нажатием выключателей ЗА-
ПИСЬ, СКОРОСТЬ и установкой переключателей КОРРЕК-
ЦИЯ в положение, соответствующее применяемой для записи
МЛ. При нажатии кнопок
и
(на
включенном в сеть магнитофоне) в БУ поступает команда, в
соответствии с которой БУ формирует сигналы управления,
поступающие на ЛПМ и БЗВ.
12

Сигналы БУ, поступающие на ЛПМ, включают боковые
двигатели, блок тормозов и блок прижима МЛ.
С включением боковых двигателей начинают функциони-
ровать ДН и ДД. ДН выдают сигналы на УУБД, которое
регулирует скорость вращения боковых двигателей, поддер-
живая заданное натяжение МЛ. ДД начинает выдавать иа
БУ импульсный сигнал, соответствующий скорости движения
МЛ. БУ формирует импульсы счета и подает их на индикатор
расхода МЛ, который начинает показывать расход МЛ в ус-
ловных единицах. Сигналы БУ, поступающие на БЗВ, вклю-
чают ГСП и УЗО. Магнитофон готов к записи сигнала.
1.6.1.2. Записываемый сигнал с одного из входов магни-
тофона поступает на УЗП, на котором регуляторами УРО-
ВЕНЬ ЗАПИСИ устанавливают необходимый уровень запи-
си. При нажатом переключателе ЗАПИСЬ сигнал от УЗП
поступает на УЗО, элементы схемы которого используются а
зависимости от выбранной скорости движения МЛ и положе-
ния переключателя КОРРЕКЦИЯ. Одновременно, при отжа-
том переключателе КОНТРОЛЬ сигнал от УЗП поступает че-
рез УВВ на индикатор уровня записи, с помощью которого
осуществляется контроль уровня записи. С УЗО записывае-
мый сигнал поступает на МГ записи, которая осуществляет
запись на МЛ.
Сигнал 100 кГц от ГСП подается на МГ стирания, которая
осуществляет стирание предыдущей фонограммы, подготавли-
вая МЛ для записи, и на МГ записи для подмагничивания МЛ.
1.6.1.3. Контроль за качеством записываемого сигнала
осуществляют с помощью наушников. При отжатых переклю-
чателях КОНТРОЛЬ записываемый сигнал, подаваемый на
УВВ, поступает на УГТ, к выходу которого подключают науш-
ники.
1.6.2. Работа по функциональной схеме в режиме «Вос-
произведение».
1.6.2.1 . Подготовку цепей магнитофона для работы в ре-
жимах воспроизведения осуществляют нажатием переключа-
телей
ВОСПРОИЗВЕДЕНИЕ, КОНТРОЛЬ, СКОРОСТЬ.
При этом УВО подключается к УВВ. При нажатии кнопки
(
) в БУ поступает команда, по которой
БУ формирует сигналы управления ЛПМ и БЗВ. Сигналы БУ,
поступающие на ЛПМ, включают боковые двигатели, блок
тормозов и блок прижима МЛ.
С началом вращения боковых двигателей начинают фун-
кционировать ДН и ДД.
Сигналы БУ, поступающие в БЗВ, коммутируют цепи БЗВ
в зависимости от выбранного направления воспроизведения и
13

подключают УВО к УВП. Магнитофон воспроизводят фоно-
грамму.
1.6 .2 .2. При движении МЛ сигнал от МГ воспроизведе-
ния, усиленный УВП, поступает на УВО, в котором сигнал
корректируется в зависимости от выбранной скорости и нап-
равления движения МЛ, а затем поступает на УВВ, с которого
подается на линейный выход, на индикатор уровня записи БИ
и через УГТ — на выход для подключения наушников.
1.6 .3. Работа по функциональной схеме в режиме «Пере-
мотка».
Включение режима перемотки осуществляют нажатием
кнопки
(
). При этом в БУ поступает
ко манда, по которой БУ формирует сигналы управления,
поступающие на ЛПМ. Сигналы управления от БУ включают
механизм отвода МЛ, блок тормозов и боковые двигатели.
В схемах УУБД устанавливается режим, при котором обес-
печивается максимальная разность токов, протекающих по
обмоткам боковых двигателей, в зависимости от направления
перемотки и обеспечивается оптимальное натяжение МЛ от
одного из ДН.
С началом вращения боковых двигателей начинает функ-
ционировать ДД, который через БУ запускает счетчик расхода
МЛ.
1.6 .4. Работа по функциональной схеме в режиме «От-
кат».
Включение режима «Откат» осуществляют на магнитофо -
нах, работающих в режимах записи или воспроизведения,
нажатием и удерживанием (не менее 2 с) кнопки
.
При этом, в БУ коммутируются цепи формирования сигналов
управления, осуществляющих временную блокировку задан-
ного режима и перевод магнитофона в режим перемотки МЛ
в направлении, противоположном первоначальному направ-
лению движения МЛ на время удержания кнопки.
При отпускании кнопки
на магнитофоне,
работавшем в режиме «Воспроизведение вперед» (назад), БУ
формирует сигналы, восстанавливающие первоначальный ре-
жим воспроизведения.
При отпускании кнопки
на магнитофоне,
работавшем в режиме «Запись», БУ формирует сигналы, ус-
танавливающие на магнитофоне режим «Воспроизведение
вперед».
1.6.5. Работа по функциональной схеме в режиме «Оста-
нов».
14

1.6.5.1 . При включении магнитофона в сеть силовой
трансформатор и блок ИСН выдают в основные блоки магни-
тофона питающие напряжения. В БЗВ сигналами управле-
ния, сформированными в БУ, блокируется работа УЗО, ГСП
и УВО. В УУД на обмотки ведущего двигателя подано напря-
жение питания. Ведущий двигатель вращается с установлен-
ной скоростью. Обмотки боковых двигателей обесточены сиг-
налами управления, сформированными в БУ. В ЛПМ элек-
тромагниты блока прижима МЛ, блока тормозов и механиз-
ма отвода МЛ обесточены.
1.6.5.2. При нажатии кнопки
в БУ коммутиру-
ются цепи формирования сигналов управления, переводящих
магнитофон в режим «Останов».
1. 7. Работа по принципиальной схеме
1.7.1 . Работа УВП по принципиальной схеме.
1.7.1.1. Схема УВП включает: схемы четырех интеграль-
ных каналов усиления и схему питания.
1.7.1.2. Записанный на МЛ сигнал выделяется с помощью
входного контура, образованного индуктивностью соответст-
вующей МГ воспроизведения и емкостью конденсатора C1
(С2—С4). Выделенный сигнал поступает на вход усилителя,
собранного на DA1.1 (DA1.2, DA2.1, DA2.2) и охваченного
частотнозависимой обратной св язь ю.
Коррекция АЧХ в области нижних частот осуществляется
подбором резистора R12 (R14—R16). Коррекция АЧХ в об-
ласти средних и верхних частот осуществляется подбором
резистора R9 (R10—R12). Нагрузкой усилителя является ре-
зистор RP1 ((RP2—RP4), с помощью которого осуществляется
установка уровня сигнала в канале воспроизведения. С выхода
усилителя воспроизводимый сигнал подается на вход УВО.
1.7.1.3. Питание УВП осуществляется от стабилизатора,
собранного на VT1.
1.7.2. Работа БЗВ по принципиальной схеме.
1.7.2.1 . Схема БЗВ включает: схемы каналов записи,
схемы каналов воспроизведения и схему питания.
1.7.2.2. Схема каналов воспроизведения включает: УВО,
УВВ, УГТ и схему блокировки линейного выхода.
1.7.2.3. Работа схемы каналов воспроизведения БЗВ.
С выхода УВП сигнал воспроизведения поступает на УВО,
состоящий из: коммутатора, ключа блокировки и корректи-
15

рующсго усилителя. Коммутатор, собранный на DA1, VT3,
VT4, обеспечивает подключение к УВО сигналов МГ воспро-
изведения или сигналов реверсных МГ воспроизведения в за-
висимости от режима работы магнитофона.
В режиме «Воспроизведение вперед» на VD5 от ИСН че-
рез УУД и БУ подается напряжение 45 В. На контрольной
точке ХРЗ появляется напряжение 12 В. а на контрольной точ-
ке ХР4 минус 12 В, под воздействием которых DA1 подключа-
ет к УВО сигналы МГ воспроизведения и отключает сигналы
реверсных МГ воспроизведени я.
В режиме «Воспроизведение назад» на VD5 из БУ пода ется
0 В. На ХРЗ появляется напряжение минус 12 В, а на ХР4 12 В,
под воздействием которых DAl подключает к УВО сигналы
реверсных МГ воспроизведения и отключает сигналы МГ
воспроизведения.
Ключи блокировки VT1, VT2 блокируют входы УВО во
всех режимах, кроме записи и воспроизведения. Управление
работой ключей осуществляется сигналами из БУ, подавае-
мыми на базу транзисторов VT1. VT2.
С выхода коммутатора сигнал подается на корректирующий
усилитель DA3.1 (DA3.2), охваченный частотнозависимой об-
ратной связью, элементы которой подключаются к усилителю в
зависимости от скорости и направления движения МЛ. Пере-
ключение цепей в зависимости от направления движения МЛ
осуществляется электронными ключами VT3, VT4. Переключе-
ние цепей в зависимости от скорости движения МЛ осуществля-
ется переключателем SA1.1 (SA1.2). При движении МЛ вперед
на скорости 9,53 см/с элементы L1, С21, R45, DA4.3 (L2, С22,
R46, DA4.4) обеспечивают необходимый подъем АЧХ в области
верхних частот.
Коррекция АЧХ осуществляется подбором R45 (R46). При
движении МЛ назад на скорости 9,53 см/с этот подъем осу-
ществляется элементами L1, С21, R40, DA4.1 (L2, С22, R41,
DA4.2). Коррекция АЧХ осуществляется подбором R40 (R41).
При воспроизведении на скорости 19,05 см/с (вперед и назад)
элементы L1, R37, С18 (L2, R38, С19) обеспечивают подъем
АЧХ в области верхних частот. Коррекция АЧХ осуществляется
подбором R37 (R38). Цепь R43, С24 (R44, С25) обеспечивает
изменение постоянной времени в зависимости от скорости
движения МЛ. Цепь VD1, VD2, R47, R48 (VD3, VD4, R51, R52)
обеспечивает компенсацию гармонических искажений.
С выхода УВО сигнал через контакты переключателей
SA2.2 (SA3.2) и SA6 (SA7) поступает на вход УВВ. При нажа-
тии одного переключателя SA2.2 (SA3.2) сигнал канала, соот-
ветствующего нажатому переключателю, подается на оба
выхода УВО. При нажатии обоих переключателей SA2.2 и
SA3.2 на выходы УВО подаются сигналы каналов, соответст-
16

вующих переключателям.
УВВ собран на транзисторе VT10 (VT11) по схеме актив-
ного фильтра нижних частот. R96, R98. R100, С63, С65, (R97,
R99, R101, С64, С66) предназначены для подавления сигна-
лов улыравысоких частот. R96, С61, L3 (R97, С62, L4) пред-
назначены для подавления сигналов частоты ГСП. С выхода
УВВ сигнал поступает на линейный выход, схему блокировки
линейного выхода и на входы УГТ и БИ.
Схема блокировки линейного выхода собрана на транзис-
торах VT18—VT21 и обеспечивает блокировку линейных вы-
ходов на время переходных процессов в моменты включения
и выключения питания магнитофона.
УГТ собран на микросхеме DA7 (DA8), защита которой по
входу от перегрузок осуществляется диодами VD12, VD13
(VD14, VD15). Уровень громкости УГТ регулируется перемен-
ным резистором RP6.1 (RP6.2).
1.7.2.4. Схема каналов записи включает: УЗП, УЗО, ККЗ и
ГСП.
1.7.2.5. Работа схемы каналов записи БЗВ.
УЗП собран па двух микрофонных усилителях DA2.1,
DA2.2, двух суммирующих усилителях DA5.1, DA5.2 и имеет
три входа: линейный, токовый и микрофонный.
Сигнал записи, поступающий с линейного входа, подается
на фильтр подавления инфранизких и ультравысоких частот,
собранный на элементах R5, RP1.1, C1, СЗ (R6, RP1.2, С2,
С4). RP1.1 (RP1.2) обеспечивает регулировку уровня сигна-
ла по линейному входу.
Сигналы записи с токового и микрофонного входов пода-
ются через фильтр подавления высоких частот R7, С5, С7
(R8, С6, С8) на микрофонный усилитель DA2.1 (DA2.2), ре-
жим работы которого задается резисторами R9, R11 (R10,
R12), а затем на фильтр инфранизких частот С9, RP2.1 (С10,
RP2.2). RP2.1 (RP2.2) обеспечивает регулировку уровня сиг-
нала по токовому и микрофонному входам.
Сигналы со всех входов поступают на суммирующий усили-
те ль DA5.1 (DA5.2), обеспечивающий возможность микширов а-
ния сигнала линейного входа с любым другим сигналом. Пере-
ключатели SA4.1, SA5.1 обеспечивают коммутацию каналов за-
писи УЗП со входами каналов записи УЗО и с переключателями
SA6, SA7. При одном нажатом переключателе. SA4.1 или SA5.1
сигналы левого и правого каналов УЗП суммируются и суммар-
ный сигнал подается в канал УЗО, соответствующий нажатому
переключателю, а также на соответствующий переключатель SA6
или SA7. При двух нажатых переключателях SA4.1 и SA5.1 сиг-
налы от входов идут каждый по своему каналу.
УЗО включает: входной фильтр, электронный ключ и уси-
литель. Сигнал от УЗП полается на фильтр R55, С28, R57 ,
17

C30 (R56, С29, R58, СЗ1). обеспечивающий коррекцию АЧХ
в области нижних частот, и через переключатель SA8 на
фильтр R61, СЗЗ (R62, С34), обеспечивающий коррекцию АЧХ
в области верхних частот.
Электронный ключ VT5 (VT6) блокирует вход УЗО во всех
режимах, кроме режима записи, сигналом, поступающим из БУ
Резистор RP3 (RP4) осуществляет регулировку тока запи-
си в канале записи.
Откорректированный сигнал усиливается операционным уси-
ли телем DA6.1 (DA6.2), резистор обратной связи которого R67
(R68) шунтируется цепью L5, С42 (L6, С43) на частоте ГСП,
обеспечивая единичное усиление для сигнала ГСП, и через кон-
денсатор С44 (С45) подается на соответствующую МГ записи.
С44 (С45) с индуктивностью МГ записи образуют резонансный
контур, настроенный на верхнюю частоту звукового диапазона.
На скорости 9,53 см/с к конденсатору С44 (С45) переклю-
чателем SA1.4 (SA1.5) подключается конденсатор С46 (С47),
который понижает резонансную частоту контура. В цепь кон-
тура включена вторичная обмотка L7 (L8) ККЗ, в которой
происходит смешивание токов сигнала записи с токами высо-
кочастотного подмагничивания, поступающими от ГСП.
При нажатом переключателе SA4.3 (SA5.3) токи подмагничи-
вания от ГСП поступают на первичную обмотку L7 (L8). Кон-
денсатор С48 (С49) с первичной обмоткой L7 (L8) образует
резонансный контур, настроенный на частоту ГСП и пред-
назначенный для снижения коэффициента гармоник высоко-
частотного подмагничивания. На скорости 9,53 см/с токи
подмагничивания регулируются резистором RP9 (RPI0), на
скорости 19,05 см/с — резистором RP7 (RP8).
ГСП, собранный на VT12, VT13, Т1, вырабатывает синусо-
идальные колебания частотой 100 кГц, которые через С54 (С55)
подаются на МГ стирания. С54 (С55) с индуктивностью МГ
стирания образуют резонансный контур, настроенный на частоту
ГСП. Коммутация МГ стирания осуществляется переключателем
SA4.4 (SA5.4). На VT7—VT9 собран стабилизатор напряжения
для питания ГСП. При нажатом переключателе SA4.2 (SA5.2)
напряжение 45 В подается на вход стабилизатора и в зависимости
от положения переключателя SA9 на выходе появляется
постоянное напряжение 30, 26 или 22 В. Включение и
выключение стабилизатора осуществляется по сигналу из БУ,
подаваемому на базу VT7 в режиме записи.
1.7.2.6. Питание схемы БЗВ осуществляется через элек-
тронный фильтр, собранный на транзисторах VT16, VT17.
1.7.3. Работа УУД по принципиальной схеме.
1.7.3.1 . УУД включает: УУВД и УУБД.
18

1.7 .3 .2. УУВД предназначено для стабилизации частоты
вращения вала ведущего двигателя и состоит из: формирова-
теля сигнала таходатчика, формирователя задающего сигна-
ла, ЧФД, ФНЧ, корректирующего устройства, умножителя,
усилителя, регулирующего элемента и схемы переключения
в реверсный режим.
Принцип работы УУВД основан на сравнении частоты пере-
менной составляющей сигнала таходатчика, встроенного в веду-
щий двигатель, которая пропорциональна частоте вращения вала
ведущею двигателя, с высокостабильной частотой формировате-
ля задающего сигнала и выработке управляющего сигнала,
регулирующего величину тока, протекающего по обмоткам
ведущего двигателя в зависимости от результатов сравнения.
Формирователь сигнала таходатчика предназначен для
преобразования синусоидального сигнала таходатчика в им-
пульсный и состоит из: схемы источника постоянного тока,
полосового фильтра, усилителя и формирователя прямо-
угольных импульсов. Для создания постоянного магнитного
потока в магнитной системе таходатчика служит схема, соб-
ранная на VT1, R3—R5. При вращении ведущего двигателя
в обмотке таходатчика наводится синусоидальный сигнал,
частота которого пропорциональна частоте вращения вала
ведущего двигателя. С обмотки таходатчика сигнал через кон-
такты XPI, ХР2 платы УУД поступает на полосовой фильтр
С5, С6, R9, R10, который пропускает с минимальным ослабле-
нием переменную составляющую сигнала таходатчика на вход
усилителя и обеспечивает подавление помех. Усилитель, соб-
ранный на элементах DA2.1, R11, R12, С9, С11, усиливает
сигнал таходатчика, дополнительно подавляя помехи сетевой
частоты. С выхода усилителя усиленный сигнал таходатчика
поступает на вход формирователя импульсов, собранного на
элементах DA3, R15—R19. Формирователь импульсов преоб-
разует синусоидальный сигнал таходатчика в прямоугольные
импульсы. С выхода формирователя импульсов сигнал, час -
тота которого пропорциональна частоте вращения вала веду-
щего двигателя, поступает на один из входов ЧФД. На другой
вход ЧФД подается сигнал от формирователя задающего сигнала.
Формирователь задающего сигнала предназначен для гене-
рирования импульсного сигнала высокостабнльной частоты и
состоит из: кварцевого генератора и делителя частоты.
Кварцевый генератор, собранный на элементах ZQ1, DA1,
R1, R2, R7, R8, С4, вырабатывает импульсный пери одический
сигнал частото й 327 68 Гц, который подается в БУ и на вход
делителя частоты.
Делитель частоты собран на элементах DD1, DD7, DD2.1,
VD1, VD2, R6, R13, R14, С7, С10. Коэффициент деления дели-
19

теля зависит от скорости движении МЛ.
На скорости 19.05 см/с контакт 1 ХТ1 подключается в
БЗВ к шине 0 В. замыкая цепь 13 В, R13, R6. Диод VD1 от-
крывается и DD1 управляется верхним элементом DD7, под-
ключенным к выходам DD1, суммарный коэффициент деле-
ния которых равен 29. Каждый двадцать девятый импульс
кварцевого генератора проходит через верхний элемент DD7
на вход DD2.1, па другом входе которого постоянно имеется
высокий потенциал от нижнего элемента DD7. На выходе
DD2.1 появляется сигнал fз частотой 1130 Гц, каждый им-
пульс которого производит сброс счетчиков DD1 по R-входам.
На скорости 9,53 см/с контакт 1 розетки XT 1 отключается
от схемы БЗВ и VD1 подпирается высоким потенциалом, пос -
тупающим от источника 13 В через R13, VD2, R14. При этом
DD1 управляется нижним элементом DD7, подключенным к
выходам DD1, суммарный коэффициент деления которых ра-
вен 58. Каждый пятьдесят восьмой импульс кварцевого ге-
нератора проходит через нижний элемент DD7 на вход
DD2.1, на другой вход которого подан высокий потенциал от
источника 13 В. На выходе DD2.1 идет сигнал fз частотой
565 Гц, каждый импульс которого производит сброс счетчиков
DD1 по R-входам.
ЧФД собран на элементах DD3.1, DD3.2, DD2.2, DD2.3,
DD4.1, DD4.2, DD2.4, R21. На вход DD3.1 поступает сигнал
, а на вход DD3.2 сигнал fтд . На рис. 8 представлена
диаграмма состояний триггеров DD3.1, DD3.2, DD4.2 в зави-
симости от последовательности поступления импульсов fз и fтд.
где:
(
) — состояние, в которое один импульс сигнала
fз ( fтд ) переводит выходы триггеров DD3.1, DD3.2, DD4.2;
010, 000, 100, 101 — состояния, в которых могут находиться
выходы триггеров DD3.1, DD3.2, DD4.2
(первая цифра — состояние DD3.1,
вторая цифра — состояние DD3.2,
третья цифра — состояние DD4.2).
Рис. 8.
20

В установившемся режиме ( fз равна fтд ) импульс fз
перебрасывает триггер DD3.1 в состояние, при котором на его
выходе появляется высокий потенциал (два средних круга диа-
граммы рис. 8). На выходе ЧФД формируется передний фронт
выходного импульса. Импульс fтд , сдвинутый по фазе отно-
сительно импульса fз , пришедший на вход триггера DD3.2, пере-
брасывает его в состояние, при котором на его выходе появляется
высокий потенциал, подаваемый на вход DD2.2, на другой вход
ко торого подан высокий потенциал от DD3.1. Высокий потен-
циал, появившийся на выходе DD2.2, перебрасывает DD2.3 в со-
стояние, при котором на выходе появляется высокий потенциал.
С выхода DD2.3 высокий потенциал подается на R-входы триг-
геров DD3.1 и DD3.2, возвращая их в исходное состояние. На вы-
ходе ЧФД оказывается сформированным импульс амплитудой 13
В и длительностью, пропорциональной разности фаз прихода
импульсов fз и fтд . Частота сформированного на выходе ЧФД
сигнала fF равна частоте сигнала задающего генератора fз.
Последовательность импульсов с выхода DD2.2 управляет
работой триггера DD4.1, на выходе которого в установившемся
режиме формируется последовательность импульсов частотой,
равной частоте сигнала fз. В установившемся режиме DD4.2,
DD2.4 на ходятся в исходном состоянии.
В переходных режимах (при включении магнитофона в
сеть, при переключении скорости движения МЛ с 9,53 см/с на
19,05 см/с и при включении реверсного режима работы веду-
щего двигателя) частота сигнала задающего генератора fз
становится значительно выше частоты сигнала таходатчнка
fтд . Если на триггер DD3.1 приходит два импульса сигнала
fз, а на триггер DD3.2 за это время приходит один импульс
сигнала fтд (три правых круга диаграммы рис. 8), то триг-
гер DD4.2, управляемый каждым вторым импульсом сигнала
fз и импульсами с выхода триггера DD4.1, удерживает триг-
гер DD3.1 в состоянии, при котором на его выходе устанавли-
вается потенциал 13 В, обеспечивающий разгон ведущего
двигателя до тех пор, пока частота сигнала таходатчнка fтд
не сравняется с частотой сигнала задающего генератора fз.
В переходном режиме при переключении скорости движе-
ния МЛ с 19,05 см/с на 9,53 см/с частота сигнала fз стано-
вится в два раза меньше частоты сигнала fтд. До тех пор,
пока на триггер DD3.2 будут успевать проходить два импуль-
са сигнала таходатчнка fтд в промежутке между двумя им-
пульсами сигнала задающего генератора fз, поступающими
на триггер DD3.1, сигнал на выходе ЧФД будет практически
отсутствовать. Ведущий двигатель будет тормозиться до тех
пор, пока частота сигнала таходатчнка fтд не сравняется с
частотой сигнала задающего генератора fз. В переходных
режимах триггеры DD3.2 и DD4.2 управляют работой DD2.4,
21

на выходе которого в это время появляется последователь-
ность импульсов «Набор f», подаваемая в БУ.
С выхода ЧФД сигнал F в виде последовательности поло-
жительных импульсов (в установившемся режиме) в виде
положительного потенциала (при разгоне ведущего двигате-
ля) или в виде 0 В (при торможении ведущею двигателя)
поступает на ФНЧ, собранный на DA2.2, R22—R26, С12—С15.
ФНЧ выделяет постоянную составляющую сигнала F и по-
даст ее в виде отрицательного потенциала на корректирующее
устройство.
Корректирующее устройство представляет собой интегро -
дифференцирующую цепочку, собранную на элементах R27—
R30, С16, С17. С выхода корректирующего устройства сигнал
U BX в виде отрицательного напряжения, амплитуда которого
пропорциональна сдвигу фаз между сигналами fз и fтд,
поступает на вход умножителя.
Умножитель предназначен для преобразования сигнала Uвх в
сигнал синусоидальной формы. Он собран на элементах DA4.1,
DA5, VD3, С18, R31— R38. Усиленный в DA4.1 сигнал подается
на вход DA5. На другой вход DA5 подается опорный сигнал Uос,
амплитуда которого регулируется резистором RP2. Выходной
сигнал умножителя имеет форму опорного сигнала с амплитудой,
пропорциональной разности фаз сигналов fз и fтд. С выхода
умножителя сигнал U подастся на вход усилителя.
Усилитель собран на элементах DA4.2, R39—R42, RP1, RP2,
VD4, С19. Резистор RP1 предназначен для установки компен-
сирующего напряжения на входе усилителя. Регулировка
коэффициента усиления проводится резистором RP2. С выхода
усилителя сигнал положительной полярнос ти, амплитуда
которого изменяется пропорционально разности фаз сигналов fз
и f тд , поступает на вход регулирующего элемента, собранного
на VT2, VT3 (в ЛПМ), UZ1, VD5, FU1, С20, R43—R50.
Регулирующий элемент управляет током через обмотки
ведущего двигателя. Чем больше амплитуда положительного
сигнала, подаваемого на базу транзистора VT2, тем больше
ток в обмотках двигателя.
Резисторы R44, R45 и RP2 предназначены для создания
опорного напряжения, подаваемого на вход умножителя.
VD5, R48, С2, FU1 предназначены для защиты регулирующего
элемента от перегрузок.
Схема реверса собрана на элементах К1, VD6, R51—R55 ,
С21—С24 и предназначена для переключения концов одной
из обмоток ведущего двигателя. При этом изменяется направ-
ление вращения вала двигателя. При включении магнитофона
в режим воспроизведения назад БУ подключает контакт 2
розетки ХТ2 УУД к шине 0 В, замыкая цепь питания обмотки
22

реле К1. Контактные группы реле переключают рабочую об-
мотку ведущего двигателя. При отмене режима БУ разрывает
цепь питания реле К1, контактные группы которого возвра-
щают схему в исходное состояние.
1.7.3.3. УУБД предназначено для стабилизации натяже-
ния МЛ во всех режимах работы магнитофона, кроме режима
«Останов». Принцип стабилизации натяжения МЛ основан на
сравнении опорного сигнала, соответствующего установлен-
ному оптимальному значению натяжения МЛ, с сигналом,
соответствующим действительному натяжению МЛ. Сигнал от
ДН поступает в УУБД. При максимальном натяжении МЛ
рычаг ДН находится в крайнем верхнем положении и сигнал
на выходе ДН минимален. При минимальном натяжении МЛ
рычаг ДН находится в крайнем нижнем положении и сигнал
на выходе ДН максимален.
УУБД состоит из схем управления левым и правым боко-
выми двигателями, каждая из которых включает: делитель,
ко ммутатор, усилитель и регулирующий элемент.
Делитель собран на элементах RP5, RP6 (RP7, RP8),
и предназначен для настройки УУБД в различных режимах
работы магнитофона.
Коммутатор является общим для обеих схем управления.
Он собран на элементах DD5, DD6, R60—R63 и предназначен
для подачи на усилитель сигналов, соответствующих выбран-
ному режиму. Резисторы R60—R63 защищают от помех управ-
ляющие входы DD5, DD6.
В зависимости от режима работы магнитофона состояние
коммутатора DD5, DD6 представлено в табл. 1 .
Таблица 1.
Режим работы МП
Код
режима 1
Код
режима 2 Вход DD5, DD6
Останов
0
0
Х0
Воспроизведение
вперед
Воспроизведение
назад
Запись
1
1
Х3
Перемотка вперед
1
0
X1
Перемотка назад
0
1
Х2
23

Переключение режимов работы боковых двигателей осу-
ществляется управляющими сигналами «Код реж. 1» и «Код
реж. 2», поступающими из БУ.
Усилитель выполнен на 'элементах DA6, R64, R66—R69,
R74, С32, С34, С36 (DA6, R65, R70—R73, R75, СЗЗ, С35, С37)
и предназначен для сравнения опорного сигнала с сигналом
ДН и усиления сигнала сравнения. Опорный сигнал подается
на усилитель от источника 13 В через R68 (R71). Цепочка
С32, R66 (СЗЗ, R73) обеспечивает демпфирование ко лебаний
натяжения МЛ при включении режимов работы.
Регулирующий элемент предназначен для управления то-
ком обмоток бокового двигателя и собран на VT2, VT3, UZ2,
VD7, FU2, R76, R78, R80, R82, R84, R86, С38 (VTl, VT4,
UZ3, VD8, FU3, R77 , R79, R81, R83, R85, R87, С39). Эле-
менты VD7, С38, FU2 (VD8, FU3, С39) предназначены для
защиты регулирующего элемента от перегрузок.
1.7.3.4. Работа УУБД в режиме «Останов»
Сигналами «Код реж. 1» и «Код реж. 2», приходящими из
БУ, к выходам коммутаторов DD5, DD6 подключаются их
входы Х0. С выхода коммутаторов на входы усилителя DA6
подается 0 В, которое сравнивается с опорным напряжением
13 В, подаваемым на усилитель через R68 и R71. На выходах
усилителя появляется напряжение минус 12 В, подаваемое на
входы регулирующих элементов. Транзисторы VT3 и VT4 пол-
ностью закрыты и обмотки боковых двигателей обесточены.
1.7.3.5. Работа УУБД в режимах «Воспроизведение впе-
ред» (назад) и «Запись».
Сигналами «Код реж. 1» и «Код реж. 2», приходящими из
БУ, к выходам коммутаторов DD5 и DD6 подключаются их
входы Х3. Сигналы от ДН2 и ДН1 через RP6 и RP8 поступа-
ют на входы Х3 коммутаторов DD5, DD6, с выхода которых
через R69 и R70 подаются на входы усилителя DA6. Усилен-
ные сигналы сравнения подаются на VT3 и VT4. открывая их
и включая цепи питания обмоток боковых двигателей.
При увеличении (уменьшении) натяжения МЛ сигнал ДН
уменьшается (увеличивается) и соответственно уменьшается
(увеличивается) усиленный сигнал сравнения, подаваемый на
регулирующие элементы боковых двигателей, что приводит к
уменьшению (увеличению ) натяжения МЛ.
1.7.3.6. Работа УУБД в режиме «Перемотка вперед» (назад)
Сигналами «Код реж. 1» и «Код реж. 2», приходящими из
БУ, к выходам коммутаторов DD5 и DD6 подключаются их
входы Х1 (X2). Сигнал правого (левого) ДН, поступающий на
вход X1 DD5 (X2 DD6), через резистор RP5 (RP7) подается на
вход X1 DD6 (X2 DD5), усиливается и поступает на
управляющие элементы боковых двигателей. Ток в обмотках
правого (левого) двигателя выше, чем в обмотках левого
(правого) двигателя и идет перемотка МЛ вперед (назад).
24

1.7.4. Работа БУ по принципиальной схеме.
1.7.4.1. Работа БУ при включении магнитофона в сеть.
При включении переключателя СЕТЬ на схему БУ от
блока ИСН подаются питающие напряжения 13 В и минус
13 В. Схема стабилизатора напряжения, собранная в БУ на
элементах VT24, VD10, R93, R94, C19—С22, выдает напряже-
ние 7 В. Для установки всех схем магнитофона в исходное
состояние БУ вырабатывает следующие сигналы:
1. Формиро вание сетки частот.
Сигнал «32 кГц», поступающий на контакт 2 ХТ5 от УУД,
через регулирующий транзистор VT25 подается на счетчик
DD7, на выходах которого совместно с DD12.2 формируется
сетка частот, необходимых для работы элементов БУ.
2. Установка триггеров режимов работы.
От источника напряжения 7 В через С10, R44 импульс дли-
тельностью 0,2 с подается на вход DD20.3. С выхода DD20.3
логический 0 подается на вход DD24.1, на другой вход которо-
го через R23, R24 подан потенциал от источника 7 В. С выхо-
да DD24.1 логическая 1 подается на вход DD21.3. На другой
вход DD21.3 подан логический 0 от DD29.2, на входы которого
через R43, R48 подан потенциал от источника 7 В. Логический
0 длительностью 0,2с с выхода DD21.3 подается на входы
триггеров режимов работы, собранных на элементах DD4.1 и
DD24.4; DD2.2 и DD24.2; DD2.1 и DD24.3; DD1.2 и DD4.3
осуществляя их предустановку.
На входы триггера направления, собранного на DD4.2 и
DD23.2, полается потенциал от источника 7 В через R6, R9,
С2; через R11, R12, С4 и через R5, R10, С3. Триггер направле-
ния устанавливается в исходное состояние, при котором на
выходе DD4.2
—
логическая 1, а на выходе DD23.2 — логичес -
кий 0. С выхода DD24.1 логическая 1 подается на вход
DD12.1, устанавливая его в исходное состояние, при котором
на его выходе — логический 0.
На входы триггера воспроизведения, собранного на
элементах DD1.2, DD4.3 . через R6, R9; через R5, R10; через R16,
R17, и через R19, R20 подается потенциал от источника 7 В.
Триггер воспроизведения устанавливается в исходное состояние,
при котором на его выходе —логический 0. С выхода DD4.3
логический 0 подается на входы DD15.3 и DD15.4. С выхода
DDI5.4 логическая 1 подается на вход DD22.3, на вход триггера
перемотки назад, собранного на элементах DD2.1, DD24.3 и на
вход тр иггера перемотки вперед, собранного на элементах DD2.2,
DD24.2. На другой вход DD22.3 через R14, R15, подается
потенциал от источника 7 В. DD22.3 устанавливается в исходное
состояние, при котором на его выходе — логический 0.
Потенциал от источника 7 В через R19, R20, и R16, R17,
25

подается на входы триггеров перемотки вперед и назад, ус-
танавливая их в исходное состояние, при котором на их выхо-
дах — логическая 1.
Потенциал от источника 7 В через R22, VD2, R27 и черед.
R6. VD1, R27 подается на вход триггера записи, собранного
на элементах DD4.1 и DD24.4 . Триггер записи переходит в ис-
ходное состояние, при котором на выходе DD24.4
—
логичес-
кий 0, а на выходе DD4.1 — логическая 1.
На входы триггера паузы, собранного на элементах DD1.1
и DD23.4, подается потенциал от источника 7 В через Rl, R2;
через R6, R9; через R5, R10 и логический 0 от DD15.3. Триг-
гер паузы устанавливается в исходное состояние, при котором
на выходе DD23.4
—
логический 0, а на выходе DD1.1
—
ло-
гическая 1.
3. Формирование сигнала управления работой индикатора
Сигнал «Набор f», поступающий на контакт 6 ХТ5 от
УУД, через R66, VD9, и R81 подается на транзистор VT23,
открывая его. Логический 0 с коллектора VT23 подается на
вход элемента DD21.1, на второй вход которого подан сигнал
4 Гц от DD7. Элемент DD21.1 управляет работой VT2, перио-
дически замыкая цепь 13 В, HL2 (УОУ), контакт 14 XT1 БУ,
R29, VT2. Индикатор
(HL2) мигает счастотой 4 Гц
все время, пока от УУД подается сигнал «Набор f», сигнали-
зируя о разгоне ведущего двигателя. По окончании сигнала
«Набор f» транзистор VT23 закрывается и с выхода DD30.2
через R80 на вход DD21.1 подается логическая 1. С выхода
DD21.1 логический 0 поступает на VT2, закрывая его. Инди-
катор
гаснет.
4. Формирование сигнала управления направлением вос-
произведения.
С выхода триггера направления DD4.2 через DD23.1,
DD23.3 и R50 на транзистор VT7 подается логическая 1, от-
крывая его. Потенциал с коллектора VT7 закрывает транзис-
тор VT8, стоящий в цепи питания реле реверса УУД и в цепи
ко ммутатора УВО. Реле реверса обесточено, ведущий двига-
тель работает в прямом направлении. Коммутатор УВО под-
ключает к БЗВ МГ воспроизведения вперед.
5. Формирование сигнала управления работой индикатора
Логическая 1 с выхода триггера направления DD4.2 через
R34 подается на транзистор VT4. открывая его. Сигнал 1 Гц,
подаваемый с выхода DD12.2 через R38 на VT5, периодически
26

открывает его, замыкая цепь 13 В, HL4 (УОУ), контакт 12 XT БУ,
R33, VT4, VT5. Индикатор
(HL4) мигает с
частотой 1 Гц, сигнализируя о вращении вала ведущего двигателя
против часовой стрелки.
6. Формирование сигнала блокировки УВО.
Логический 0 с выхода DD17.3 подается на DD8.1, запуская
его в режим счета. На тактовый вход DD8.1 от DD7 через DD15.1
подается сигнал 16 Гц. Во время счета (0.5 с) на выходе DD8.1 —
логический 0. После заполнения счетчик самоблокируется и на
его выходе устанавливается логическая 1. С выхода DD8.1
логический 0, а затем логическая 1, последовательно подаются на
вход DD26.3 . на выходе которого в течение 0,5 с — логическая 1,
а затем — логический 0. Эти состояния последовательно
поступают на вход DD20.4, с выхода которого логический 0 (0,5
с), а затем логическая 1 полаются на вход DD20.2 .
Логическая 1 на выходе DD5.1, обусловленная сначала
логическим 0, подаваемым на вход DD5.1 с коллектора VT23
(идет сигнал «Набор f» из УУД), а затем логическим 0, пода-
ваемым на вход DD5.1 с выхода DD26.3, подается на DD17.4 .
С выхода DD17.4 логическая 1 длительностью 0,5 с, а затем
логический 0, последовательно подаются на второй вход
DD20.2. На выходе DD20.2 появляется логический 0, который
через R77 передается на VT21, запирая его. С коллектора за-
пертого транзистора VT21 потенциал от источника 13 В через
R76, контакт 9 ХТ5 передается на схему УВО, блокируя ее.
7. Формирование сигнала управления блоком прижима.
Логическая 1 с выхода DD5.1 подается на DD19.3, с выхо-
да которого логический 0 через R67 подается на VT12, запи-
рая его и VT16. Запертый VT16 размыкает цепь питания
электромагнита (УА3) блока прижима ЛПМ.
8. Формирование сигнала управления блоком тормозов.
Логическая 1 с выхода DD5.1 подается на вход DD28.2, на
другой вход которого подается логическая 1 с выхода DD3.2 .
Состояние DD3.2 определяется исходным состоянием тригге-
ров перемотки вперед и назад и триггера отката
Логический 0 с выхода DD28.2 через R69 подастся на VT14,
запирая его и VT18. Запертый VT18 размыкает цепь питания
электромагнита (УА1) блока тормозов ЛПМ.
9. Формирование сигнала управления индикатором
Во время работы DD8.1 в режиме счета с его выхода 3 сиг-
27

нал частотой 8 Гц в течение 0,5 с через R47 подается на VT6,
периодически открывая его и замыкая цепь 13 В, HL1 (УОУ),
контакт 13 ХТ5 БУ, R42, VT6. Индикатор
(HL1)
мигает в течение 0,5 с.
После самоблокировки счетчика DD8.1 логический 0 с его
3 выхода и с выхода DD24.4 запирают VT6, разрывая цепь
питания индикатора. Индикатор
гаснет.
10. Формирование сигнала управления работой ГСП.
Логический 0 с выхода DD21.4, состояние которого опреде-
ляется исходным состоянием триггера записи DD4.1, подает-
ся через R53 на VT11, запирая его. С коллектора VT11 потен-
циал от источника 13 В через R57, контакт 9 ХТ4 подается на
схему ГСП. блокируя се.
11. Формирование сигналов «Код реж. 1» и «Код реж. 2».
При отсутствии движения МЛ с выхода ДД через VT20 на
вход DD16.3 подается постоянный потенциал. С выхода DD16.3
логический 0 подается на управляющий вход счетчика DD9.1, на
тактовый вход которого подан сигнал частотой 16 Гц от DD7. На
выходе 5 DD9.1 в течение 0.2 с — логический 0, а затем —
логическая 1, которые поступают на вход DD19.2 . С выхода
DD9.2 логический 0 подается на второй вход DD19.2, на выходе
которого появляется логическая 1, а через 0,2 с устанавливается
логический 0. Логическая 1 с выхода DD3.2 подается на триггер,
собранный на DD27.4 и DD27.2, устанавливая его в состояние,
при котором на его выходе — логический 0, подаваемый на
входы DD26.1, DD27.1, DD17.2. Логическая 1 с выхода DD26.1
подается па вход DD28.4 и на второй вход DD17.2. На второй
вход DD28.4 подается логический 0 с выхода триггера DD28.3 . С
выходов DD28.4 и DD27.1 логическая 1 подается на входы
DD5.3. С выхода DD17.2 логический 0 длительностью 0,2 с, а
затем логическая 1 подаются на третий вход DD5.3. С выхода
DD5.3 в течение 0,2 с логическая 1, а затем логический 0,
подаются на входы DD18.3 и DD18.1 . на вторые входы которых
подан логи ческий 0 от триггеров перемотки вперед и назад. С
выходов DD18.3 и DD18.1 сначала в течение 0,2 с логический 0. а
затем логическая 1, через R51 и R47 подаются на VT9 и VT10,
запирая их на 0,2 с. а затем открывая. С коллекторов запертых
транзисторов VT9 и VT10 сигнал «Код реж. 1» от источника
напряжения 13 В через R54, контакт 3 ХТ4 и сигнал «Код реж. 2»
от источника напряжения 13 В через R55, контакт 2 ХТ4
подаются на УУД. Боковые двигатели проворачиваются,
устанавливая начальное натяжение МЛ. Через 0,2 с транзисторы
VT9 и VT10 открываются и в УУД подаются сигналы «Код реж.
1» и «Код реж. 2», потенциал которых равен 0. Боковые
двигатели обесточиваются.
28

12. Формирование сигнала управления работой УЗО.
.Логическая 1 с выхода DD5.1 через VD6 подается на
DD20.1, с выхода которого логический 0 подается через R79
на VT22, запирая его. С коллектора запертого VT22 потенциал
от источника 13 В, через R78 и контакт 10 ХТ5 передается
в БЗВ, блокируя схему УЗО.
13. Формирование сигналов управления индикаторами
,
Импульс от источника 7 В через С34, R125, R120 и С36,
R127, R122 подается на входы DD13.1 и DD 13.2 соответственно.
Логический 0 с выходов DD13.1 и DD13.2 через R132 и R134
подается на VT33 и VT35, запирая их и размыкая цепь
питания индикаторов
,
.
Логическая 1 с инверсных выходов DD13.1 и DD13.2
подается через R133 и R135 на VT34 и VT36, открывая их и
замыкая цепь 13 В HL5 (УПУ), контакт 5 ХТ3, R139, VT36 и
цепь 13 В, НL6, контакт 3 ХТ3, R137, VT34. Индикаторы
,
светятся.
1.7 .4 .2. Работа БУ в режиме «Перемотка вперед».
При нажатии кнопки
с контакта 2 ХТ1 логи-
ческий 0 через R20 подается на вход DD24.2 . С выхода DD2.2
логический 0 через DD25.2, DD18.3, R51 подается па VT9,
запирая его. С коллектора VT9 потенциал от источника 13 В
через R54, контакт 3 ХТ4 подается в УУД. При этом на кон-
такте 2 ХТ4 остается потенциал 0 В. УУБД включается в ре-
жим «Перемотка вперед». Одновременно, логический 0 с вы-
хода DD2.2 через DD25.2, DD18.2, DD27.3, DD3.2 подается на
вход DD28.2 . с выхода которого логическая 1 через R69 по-
дается на VT14, VT18, открывая их. Открытый транзистор
VT18 замыкает цепь питания электромагнита блока тормозов.
С выхода DD3.2 логический 0 через DD27.2, DD26.1 по-
дается на VD3, открывая его. Снимается блокировка с DD6
и импульсы ДД через контакт 3 ХТ5, R71, R72, VT20, DD16.4,
DD6, R110, VT27 подаются на DD31. Логическая 1 с выхода
DD3.1 через R112, VT29 подается на DD31, устанавливая ре-
жим сложения счетных импульсов. Индикатор расхода МЛ
показывает увеличение расхода.
С выхода DD27.2 логическая 1 через R70 подается на VT15,
VT19, открывая их. Открытый транзистор VT19 замыкает
цепь питания электромагнита механизма отвода МЛ.
Схема на DD17.2, R59, R58, С13 предназначена для фор-
мирования через DD5.3 импульса длительностью 0.2 с, вклю-
29

чающего оба боковых двигатели на это время с момента на-
жатия кнопки
При выключении режима перемотки по одному из входов
DD2.2 приходит логический 0. Триггер DD2.2, DD24.2 возвра-
щается в исходное состояние. По цепи DD25.2, DD18.3, R51,
VT9, контакт 3 ХТ4 в УУД подается 0 В и боковые двигатели
обесточиваются. По цепи DD25.2, DD18.2, DD11, DD3.2,
DD28.2, R69, VT14, VT18 обесточивается электромагнит тор-
моза. МЛ останавливается. От ДД на вход DD9.1 подается
постоянный потенциал и DD9.1 переходит в режим счета. На
время счета (0,25 с) на выходе DD9.1 появляется логический
0, который через DD19.2 подается на триггер отвода DD27.4,
DD27.2, удерживая его в состоянии, обеспечивающем работу
электромагнита отвода МЛ. Одновременно, логический 0 с
выхода DD9.1 по цепи DD11, DD3.2, DD27.1, DD5.3, DD18.1,
DD18.3, R51, R52 подается на VT9, VT10, запирая их и обес-
печивая в течение 0,25 с режим подмотки боковых двигате-
лей. После заполнения DD9.1 самоблокируется и логическая
1 с его выхода подается на DD11, а через DD19.2 на триггер
DD27.4, DD27.2, устанавливая все цепи БУ в исходное сос-
тояние.
1.7.4.3. Работа БУ в режиме «Воспроизведение вперед».
1. Формирование сигнала управления работой индикатора
При нажатии кнопки
с контакта 4 XT1 логичес-
кий 0 через R9 подается на вход триггера DD1.2, DD4.3, с
выхода которого логическая 1 подается через R37 на базу
VT5, открывая его. Цепь питания индикатора
через
R33, открытый VT4 и открытый VT5 замыкается.
2. Формирование сигнала управления блоком прижима.
Логическая 1 с выхода DD4.3 через DD15.3, DD5.2, DD26.3,
DD5.1, DD17.1, R68 подается на VT13, открывая его. Ток, про-
те кающий через R84, VT13 и R88, открывает VT17, замыкая
цепь питания электромагнита прижима.
Одновременно, в течение 2с (время работы счетчика DD8.2)
логическая 1 с выхода DD19.3 через R67 подается на VT12,
открывая его. Протекающий через R83, VT12 и R87 ток, от -
крывает VT16, замыкая на 2 с форсированную цепь питания
электромагнита прижима.
3. Формирование сигнала управления работой УВО.
С выхода DD26.3 логическая 1 подается на DD20.4, с выхода
которого на DD20.2 подается логический 0. Логический
30

0 c выхода DD5.1 через R61, С16, R62, подается на DD17.4,
с выхода которого на второй вход DD20.2 подаются сначала
логическая 1 (0,4 с), а затем — логический 0. На выходе
DD20.2 появляются сначала логический 0, а через 0,4 с —
логическая 1. С выхода DD20.2 логическая 1 через R77 пода-
ется на VT21, открывая его. Нулевой потенциал с коллектора
открытого VT21 через контакт 9 ХТ5 подается в УВО, сни-
мая его блокировку.
4. Формирование сигнала управления блоком тормозов.
Логический 0 с выхода DD5.1 подается на DD28.2, на вы-
ходе которого появляется логическая 1, через R69 поступаю-
щая на VT14, открывая транзистор. Ток, протекающий через
R85, VT14, R89, открывает VT18, замыкая цепь питания элек-
тромагнита тормоза.
5. Формирование сигналов «Код реж. 1» и «Код реж. 2».
Логический 0 с выхода DD5.1 через DD28.3, DD28.4, DD5.3,
DD18.3, R51 и DD18.1, R52 подается на VT9 и VT10, закрывая их.
С коллектора VT9 сигнал «Код реж. 1» напряжением 13 В
через R54 и контакт 3 ХТ4 подается в УУВД. Сигнал «Код
реж. 2» напряжением 13 В с коллектора VT10 через R55 и
контакт 2 ХТ4 подается в УУБД.
6. Формирование сигнала управления работой счетчика
импульсов.
Последовательность импульсов от ДД через R71, R72,
VT20, R75 DD16.3, DD16.4 подается на DD6, разблокирован-
ного через VD4 логическим 0, поступающим с выхода DD5.1.
С выхода DD6 счетные импульсы через R110, VT27 пода ются
на DD31, управляющего работой индикатора расхода МЛ.
Логическая 1 с выхода DD4.2 через DD23.1, DD23.3 подается
на вход DD26.4, на второй вход которого подается логическая
1 c выхода DD17.1 . С выхода DD26.4 логический 0 через
DD3.1, R112 и VT29 подается на вход DD31, обеспечивая ре-
жим индицирования показаний индикатора в возрастающей
последовательности.
1.7. 4. 4. Работа БУ в режиме «Воспроизведение назад».
1. Формирование сигнала управления работой индикатора
.
При нажатии кнопки
с контакта 5 ХТ1
через R10 на входы триггеров DD4.3, DD1.2 и DD4.2, DD23.2 пода-
ется логический 0. С выхода DD4.2 логический 0 через R34
подается на VT4, закрывая его и разрывая цепь питания ин-
дикатора
.
С выхода DD23.2 логическая 1 через R31 подается на VT3,
31

открывая его и замыкая цепь 13 В, HL1 (УОУ), контакт
15 ХТ1, R32, VT3, VT5. Индикатор
(HL1) светится.
2. Формирование сигнала управления направлением вра-
щения ведущего двигателя.
С выхода DD4.2 логический 0 через DD23.1, DD23.3, R50
пода ется на VT7, закрывая его. VT8 открывается, замыкая
цепь питания реле реверса в схеме УУВД и схему переключе-
ния коммутатора УВО. Ведущий двигатель начинает тормо -
зиться. затем меняет направление вращения и набирает номи-
нальную скорость. С УУД через контакт 6 ХТ5 в БУ поступа-
ет сигнал «Набор f».
3. Формирование сигнала управления работой индикатора
С выхода DD4.2 логический 0 через DD23.1, DD23.3, R64,
C17, R65, подается вход DD15.2, с выхода которого на вход
счетчика DD30.2, последовательно подаются сначала логичес-
кая 1, обнуляющая счетчик, а через 0,2 с — логический 0, за-
пускающий его. Во время набора счетчика DD30.2 на его вы-
ходе в течение 2 с — логический 0, который подается на вход
DD21.1. Дальнейшая работа схемы идет по перечислению 3
подпункта 1.7.4.1.
4. Формирование сигналов блокировки схем и блоков.
Логический 0 с коллектора VT23 подается на входы DD5.1
и DD5.2, обеспечивая обесточивание механизма прижима,
блока тормозов, боковых двигателей, блокировку УВО, ГСП
и счетчика импульсов в течение всего времени действия сиг-
нала «Набор f».
В дальнейшем идет формирование сигналов управления
блоком прижима, управления блоком тормозов, управления
работой УВО, управления работой боковых двигателей и уп-
равления работой счетчика импульсов аналогично работе БУ
в режиме «Воспроизведение вперед».
1.7.4.5 . Работа БУ в режиме «Откат».
При нажатии кнопки
с контакта 10 XT 1
логический 0 подается на DD22.3 . Направление отката сни-
мается с триггера DD4.2, DD23.2 и проходит через DD23.1,
DD23.3, DD25.3, DD25.4 На входах DD25.1 или DD25.2 появ-
ляются сигналы, аналогичные сигналам триггеров перемоток.
Дальнейшая работа БУ идет по подпункту 1.7 .4 .3. После от-
пускания кнопки
происходит выключение ре-
жима перемотки, а после остановки МЛ магнитофон перехо-
дит в первоначальный режим воспроизведения.
32

1.7.4.6. Работа БУ в режиме «Запись».
1. Формирование сигнала управления работой индикатора
При одновременном нажатии кнопок
и
триггер воспроизведения устанавливает все цепи, как и в ре-
жиме «Воспроизведение вперед».
Логический 0 с контактов 4 и 6 ХТ1 через VD1, VD2, R27
подается на вход DD24.4, перебрасывая триггер записи.
С выхода DD24.4 логическая 1 через R40 подается на VT6,
открывая его и замыкая цепь питания индикатора
2. Формирование сигналов управления работой УЗО.
С выхода DD4.1 логический 0 через R39, R41 подается на
входы DD21.4 . с выхода которого логическая 1 через R53 по-
дается на VT11, открывая его. С коллектора VT11 логический
0 через контакт 9 ХТ4 подается на схему ГСП, снимая его
блокировку. С выхода DD21.4 логическая 1 через DD17.3 по-
дается на DD8.1 . обнуляя его. С выхода DD8.1 логический 0
подается на DD20.1, с выхода которого логическая 1 через R79
подается на VT22, открывая его. С коллектора VT22 логи-
ческий 0 подается через контакт 10 ХТ5 в УЗО, снимая его
блокировку. Если во время записи нажать и удерживать кноп-
ку РЕД, то логическая 1 от контакта 10 ХТЗ через R118, VD8
подается на вход DD20.1, с выхода которого логический 0 че-
рез R79 подается на VT22 и закрывает его. Потенциал от ис-
точника 13 В через R78 и контакт 10 ХТ5 подается в УЗО,
блокируя его на время удержания кнопки РЕД. Одновремен-
но, кнопка РЕД замыкает цепь: контакт 9 ХТ3, R117, VT32.
Поскольку режим работы VT32 задается последовательностью
импульсов частотой 1 Гц. подаваемых на него с выхода
DD12.2 через R116, то индика тор РЕД мигает с частотой 1 Гц.
1.7 .4 .7. Работа БУ в режиме «Перерыв».
При нажатии кнопки
логический 0 с контакта
8 ХТ1 через R2 подается на триггер паузы DD23.4, DD1.1, из-
меняя его состояние. С выхода DD23.4 логическая 1 через R30
подается на VT2, замыкая цепь питания индикатора.
С выхода DD1.1 логический 0 через DD5.1, DD17.1, R68
пода ется на VT13, запирая его и разрывая цепь питания электро-
магнита прижима. МЛ останавливается. Через DD28.2, R69
логический 0 подается на VT14, запирая его и разрывая цепь
питания электромагнита тормозов.
Логическая 1 с выхода DD5.1 подается на VD4. блокируя
счетчик DD6 и останавливая счетчик расхода МЛ.
33

С контакта 3 ХТ5 от ДД через R71, R72, VT20, R75, DD16.3
на вход DD9.1 идет постоянный потенциал. DD9.1 самоблоки-
руется и логическая 1 с его выхода через DD19.2, DD28.1,
DD28.3, DD28.4 подается на DD5.3, с выхода которого логи-
ческий 0 подается на DD18.3 и DD18.1. Логическая 1 с выхо-
дов DD18.3 и DD18.1, подаваемая через R51 и R52 соответст-
венно на VT9 и VT10, открывает их. С коллекторов VT9, VT10
логический 0 через контакты 3 и 2 ХТ4 подается в УУД, обес-
точивая боковые двигатели.
Логическая 1 с выхода DD5.1 через R61, С16, R62 подается
на DD17.4, с выхода которого через DD20.2, R77 на VT21 в
течение 0,2 с подается логический 0, а затем — логическая 1.
С коллектора VT21 через R76 и контакт 9 ХТ5 в УВО сначала
подаётся логическая 1, блокируя УВО на время 0,2 с, а затем
—
логический 0, снимающий блокировку.
1.7.4.8. Работа БУ в режиме «Поиск».
При нажатии и удержании кнопки ПОИСК логическая 1 с
выхода DD16.2 через R159 .контакт 15 ХТЗ, нажатую кнопку
ПОИСК, контакт 13 ХТЗ, R95 подается на триггер поиска
DD12.1, перебрасывая его в рабочее состояние.
Логический 0 с инверсного выхода DD12.1 подается на
DD29.1, с выхода которого логическая 1 через R147 подается
на VT40, открывая его. Открытый VT40 замыкает цепь 13 В,
HL1 (УПУ), контакт 6 ХТ7, R146, VT40. Индикатор ПОИСК
(HL1) светится.
Логическая 1 с выхода DD12.1 через R157 подается на
VT45. открывая его. Открытый VT45 подключает к шине 0 В
эмиттеры VT41—VT44, подготавливая их к работе в ключевом
режиме.
Одновременно, логическая 1 с выхода DD12.1 подается на
DD29.4, с выхода которого логический 0 через DD10.2,
DD22.1, DD22.4, R113 подается на VT30, запирая его. Запер-
тый VT30 и открытый VT31 переводят контроллер DD31 в
режим ввода числа с клавиатуры УПУ. При наборе числа
соответствующий выход 44—47 DD31 через контакты 7, 5, 10,
4 ХТ7, нажатую кнопку 0—9 УПУ, контакты 3, 1 ХТ7 подклю-
чается к соответствующему входу 39 или 40 DD31. Набранное
число запоминается в контроллере DD31 и высвечивается на
индикаторе расхода МЛ.
При отпускании кнопки ПОИСК логический 0, поступаю-
щий с контакта 13 ХТЗ через R95, VD13, R114 на VT31, запи-
рает его, переводя контроллер DD31 в режим поиска.
При несовпадении набранного на УПУ числа с показания-
ми индикатора расхода МЛ на выходе 28 (29) DD31 появля-
ется логическая 1, которая через R151 (R152) подается на
VT42 (VT43), открывая его. Открытые VT42 (VT43) и VT45
включают магнитофон в режим перемотки вперед (назад).
Идет перемотка и подсчет расхода МЛ. При совпадении пока-
34

заний счетчика расхода МЛ с набранным на УПУ числом с
выхода 30 DD31 через R153 на VT44 подайся логическая 1.
С коллектора открытого VT44 логический 0 через R48, DD29.2,
DD21.3 подается на вход соответствующего триггера перемот-
ки, сбрасывая его в исходное состояние. Если по инерции МЛ
пройдет установленный на УПУ расход МЛ и показания инди-
катора счетчика не совпадут с набранным числом, то на вы-
ходе 29 (28) DD31 появляется логическая 1 и магнитофон
включается в режим перемотки в обратном направлении. По-
иск в автоматическом режиме будет происходить до тех пор,
пока показания индикатора остановившегося магнитофона не
совпа дут с набранным на УПУ числом.
После остановки МЛ логический 0 с выхода DD29.4 через
VD12 и с контакта 13 ХТЗ через R95, VD11 подается на вход
счетчика DD10.1, запуская его. Через 2 с на выходе счетчика
формируется импульс, который подается на вход триггера
поис ка DD12.1, сбрасывая его в исходное состояние. Индика-
то р ПОИСК гаснет. DD31 устанавливается в состояние, соот-
ветствующее режиму «Останов».
1.7.4.9. Работа БУ в режиме «Автостоп».
При окончании МЛ, ее о брыве или при прохождении через
ДО прозрачного участка ДО выдает на БУ положительный
потенциал. С контакта 5 ХТ5 потенциал ДО через С24, R103
подается на компаратор DA1. Логический 0 с выхода DA1 за-
пускает счетчик DD9.2, на счетный вход которого с DD16.1
подается последовательность импульсов частотой, равной сум-
ме частот сигнала ДД и сигнала 4 Гц от DD7. После заполне-
ния счетчик DD9.2 самоблокируется и на его выходе появ-
ляется логическая 1.
При работе магнитофона в режимах «Откат», «Поиск»,
«Перемотка» с выхода DD22.2, через R145 на VT39. подается
сигнал частотой 2048 Гц, периодически открывающий его. Ло-
гический 0 с эмиттера VT39 через R25, DD24.1, DD21.3 пода-
ется на входные триггеры, переводя их в исходное состояние,
соответствующее режиму «Останов».
При работе магнитофона в режимах «Воспроизведение»
или «Запись» логическая 1 с выхода DD9.2 через DD14, DA2.2
или DA2.1, R144 подается на VT39, открывая его. Логический 0
с эмиттера VT39 через R25, DD24.1, DD21.3 подается на входные
триггеры, сбрасывая их в исходное состояние.
1.7.4.10. Работа БУ в режиме «Автореверс назад» (вперед).
При нажатии кнопки
(
) логическая 1
с контакта 8 (4) ХТЗ, через R124 (R126), DD13.1 (DP13.2),
R132 (R134) подается на VT33 (VT35), открывая его и замы-
кая цепь 13 В, HL3 (HL4), контакт 7 (2) ХТЗ, R136 (R138),
35

VT33 (VT35). Индикатор
(
) светится.
Одновременно, логический 0 с инверсного выхода DD13.1
(DD13.2) через R133 (R135) подается на VT34 (VT36), закры-
вая его и разрывая цепь питания индикатора
(
).
На магнитофоне, работающем в режиме «Воспроизведение
вперед» (назад), при прохождении прозрачного участка МЛ
через ДО положительный потенциал от ДО через контакт
5 ХТ5, С24, R103, DA1, DD9.2 подается на входы DD14. Ло-
гическая 1 с выхода 13 (2) DD14 через DA2.1 (DA2.2), R140
(R142) подается на VT37 (VT38), открывая его. С эмиттера
открытого VT37 (VT38) логический 0 через R8 (R7) подается
на входы триггеров воспроизведения и направления, перебра-
сывая их. Магнитофон включается в режим «Воспроизведение
назад» (вперед)
1. 7.4.11. Работа БУ при отсутствии движения МЛ.
При отсутствии движения МЛ в тех режимах, когда оно
должно быть, на входы DD26.2 поступает логическая 1 с вы-
хода DD9.1 и логическая 1 с выхода DD28.2 . С выхода DD26.2
на счетчик DD30.1 подается логический 0. Счетчик после за-
полнения (через 2 с) самоблокируется и логическая 1 с его
выхода через DD20.3, DD24.1 подается на DD21.3. Логический
0 с выхода DD21.3 подается на входные триггеры, сбрасывая
их в исходное состояние, соответствующее режиму «Останов».
1. 8. Кинематическая схема ЛПМ.
1.8.1. ЛПМ магнитофона работает от одного ведущего
и двух боковых электродвигателей.
1.8.2. Ведущий двигатель ДМ-5 является асинхронным,
реверсивным, однофазным, конденсаторным электродвигате-
лем с внешним ротором, мягкой механической характеристи-
кой и встроенным таходатчиком. Скорость вращения двигате-
ля на хо лостом ходу 1100 об/мин, напряжение 60 В.
1.8.3. Боковые двигатели ДП-3 представляют собой асин-
хронные, реверсивные, однофазные, конденсаторные электро-
двигатели с внешним ротором и мягкой механической харак-
теристикой. Скорость вращения двигателей на холостом ходу
800 об/мин при напряжении питания 60 В и 850 об/мин при
напряжении 100 В.
1.8.4. В режимах записи и воспроизведения МЛ приво-
дится в движение фрикционной парой: прижимной ролик—вал
ведущего двигателя. МЛ через обводные ролики и ролики ДН
подается на приемоподающие узлы, включающие в себя бо-
ковой двигатель с установленными на его оси тормозом, под-
кассетником и замком, крепящим катушку с МЛ к подкассет-
36

нику. Боковые двигатели осуществляют подмотку МЛ и ее
перемотку.
1.8.5. Натяжение МЛ осуществляется боковыми дви гате -
лями через масляные демпферы ДН и регулируется с по-
мощью УРНЛ.
1.8 .6. Прижимной ролик прижимает МЛ к валу ведущего
двигателя с помощью системы рычагов, приводимых в дейст-
вие электромагнитом механизма прижима.
1.8 .7 . Отвод МЛ от вала ведущего двигателя в режиме
перемотки осуществляется системой рычагов, приводимых в
действие электромагнитом механизма отвода.
1.8.8. Остановка боковых двигателей осуществляется
тормозными лентами, приводимыми в действие электромаг-
нитом тормозного механизма через систему рычагов.
2. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
2.1. К работе по проведению ремонта, настройки и проверки
магнитофонов допускают лиц. прошедших инструктаж,
обучение безопасным методам труда, проверку знании правил
безопасности при проведении работ и имеющих квалификацию
по технике безопасности не ниже III квалификационной
группы.
2.2. Помещения, в которых осуществляют ремонт магнито-
фонов, должны соответствовать требованиям системы стан-
дартов безопасности труда.
2.3. При работе с включенным в сеть магнитофоном в про-
цессе отыскания неисправности (настройка, регулировка, из-
мерение режимов) необходимо пользоваться только инстру-
ментом с изолированными ручками, соблюдая при этом меры
предосторожности во избежание попадания под напряжение-
Работать следует одной рукой, в нарукавниках, находясь при
этом на резиновом коврике. Для защиты от разрядов стати-
ческого электричества на руке должен быть браслет, под-
ключенный к контуру заземления через сопротивление 1 МОм.
2.4. Ремонтные работы по устранению найденных неис-
правностей (замена неисправных элементов схемы, предохра-
нителей, жгутов, пропайка контактов и т. д.), разборку и сбор-
ку осуществляют только на отключенном от сети аппарате.
2.5. Измерительные приборы, применяемые при проверке
магнитофона, должны быть заземлены.
3. ОРГАНИЗАЦИЯ РЕМОНТА
3.1. Требования к квалификации ради омеханик ов
Ремонт, регулировку и настройку магнитофонов выполняют
радиомеханики, имеющие квалификацию не ниже 3 разряда,
изучившие принцип работы магнитофона и его составных частей.
37

3.2. Рекомендации по организации рабочего места
3.2.1 . Рабочее место оснащают вентиляцией, местным ос-
вещ енисм и устройством для снятия статического электричест-
ва. К рабочему месту подводят напряжение 220 В и 36 В.
3.2.2. Рабочий стол оборудуют шиной заземления, соеди-
ненной с контуром заземления здания сваркой или болтовым
соединением, и покрывают диэлектрическим материалом с
учетом требований по предотвращению появления разрядов
статического электричества. Проведение слесарных работ на
рабочем столе, предназначенном для ремонта магнитофонов,
не допускается.
3.2.3. Рабочее место комплектуют необходимой контроль-
но-измерительной аппаратурой, технической документацией,
инструментом и материалами.
3.3. Аппаратура, оборудование и документация
3.3.1 . При отыскании неисправностей, регулировке, на-
стройке и проверке параметров после ремонта рекомендуется
использовать следующую аппаратуру и оборудование:
1) микровольтметр ВЗ-57;
2) милливольтметр B3-38A;
3) универсальный цифровой вольтметр В7-22А;
4) генератор сигналов звуковой частоты ГЗ-112;
5) измеритель нелинейных искажений С6-7;
6) осциллограф С1-83;
7) электронно-счетный частотомер Ч3-57;
8) детонометр 4И;
9) магазин сопротивлений Р-33;
10) инструментальный микроскоп ММИ;
11) шумомер Ш-67;
12) секундомер СОСпр-2б-2;
13) измерительные МЛ 6ЛИТ1.УС.19, 6ЛИТ1.УС.9,
6ЛИТ1.ДС.19, 6ЛИТ1.ДС9, 6ЛИЛ4.Ч.19 -50, 6ЛИЛ4.Ч.9 -90 по
ОСТ4.306 .002—86;
14) наушники ТДС-5;
15) микрофон электродинамический МД-52СН;
16) селективный микровольтметр В6-9;
17) измерительный усилитель У4-28;
18) аудикомплексный генератор ТР-0157;
19) прибор комбинированный Ц4341.
Допускается применение других приборов, точно сть изме-
рения которых не хуже, чем у рекомендуемых.
3.3.2. При ремонте магнитофона рекомендуется использо-
вать следующий инструмент и материалы:
1) электропаяльник ПЭТ-50 мощностью не более 40 Вт,
напряжением 36 В;
38

2) регулятор температуры паяльника РТП-2М;
3) штангенциркуль ШЦ-1;
4) наборный щуп;
5) пинцет;
6) плоскогубцы;
7) кусачки боковые;
8) отвертку часовую;
9) динамометр 0,3—5,0 Н (цена деления 0,025 Н);
10) динамометр 5-15 Н (цена деления 0,25 Н);
11) заземляющий браслет;
12) при пой ПОССу 61-05;
13) флюс спирто-канифольный;
14) спирт этиловый;
15) батист;
16) масло турбинное Т22 или Т30 .
3. 3.3. При ремонте, настройке и испытаниях магнитофона
необходимо использовать руководство по эксплуатации
7Б2.940.004 РЭ, технические условия 7Б2.940 .002 ТУ и настоя-
щую инструкцию с альбомом схем. Подготовку к работе и
проведение измерений с помощью измерительных средств про-
водят по их техническим описаниям и руководствам по экс-
плуатации.
3.4. Указания по работе с полупроводниковыми приборами
При пайке выводов полупроводниковых приборов следует
соблюдать следующие правила:
1) использовать паяльник с заземленным корпусом, мощ-
ностью не более 40 Вт, напряжением 36 В, с температурой
жала не выше 250°С;
2) применять теплоотвод (пинцет) между корпусом полу-
проводникового прибора и местом пайки;
3) длительность пайки должна быть не более 3—4 с;
4) не допускать попадания флюса и припоя на корпус и
изоляторы полупроводникового прибора;
5) использовать для пайки микросхем насадки;
6) базовый вывод транзистора припаивать в схему первым,
а выпаивать последним.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4.1 . Перечень работ, выполняемых при ТО
4.1 .1 . ТО проводят перед проведением работ по отыска-
нию и устранению неисправностей.
4.1.2. ТО включает:
1) чистку магнитофона от грязи и пыли;
2) замену смазки:
3) размагничивание деталей ЛПМ.
39

4.2. Чистка магнитофона
4.2.1 . Чистку магнитофона проводят обдувом с помощью
пылесоса. Чистку плат и элементов схем проводят беличьей
кистью.
4.2.2. Чистку рабочих поверхностен МГ, вала ведущего
двигателя и направляющих БГ осуществляют батистом, смо -
ченным в спирте (применение металлических предметов при
чистке МГ недопустимо).
4.2.3. Чистку деталей внешнего оформления магнитофона
проводят сухой, чистой хлопчатобумажной ветошью. Места
сильных загрязнений предварительно протирают ватным там-
поном, смоченным в мыльном растворе.
4.3. Смазка магнитофона
4.3.1 . Смазке подлежат:
1) ось прижимного ролика;
2) оси роликов ДН и обводных роликов УРНЛ.
4.3.2. Смазку осей роликов ДН и прижимного ролика про-
водят в следующей последовательности:
1) отвернуть декоративные крышки роликов;
2) снять ро лики ДН, пометив их принадлежность к датчикам;
3) снять прижимной ролик, пометив его положение на оси;
4) очистить поверхности втулок н оси роликов ветошью,
смоченной в масле Т22 или Т30;
5) смазать оси одной-двумя каплями масла Т22 или Т30;
6) установить ролики на свои места, чистой ветошью убрать
излишки масла.
4.3.3. Смазку осей обводных роликов УРНЛ проводят в
следующей последовательности:
1) снять лицевую панель магнитофона;
2) снять ДН;
3) снять втулки с осей обводных роликов и извлечь обводные
ролики из оснований ДН;
4) ветошью, смоченной в масле Т22 или Т30, очистить оси
обводных роликов и подшипники;
5) смазать оси одной-двумя каплями масла Т22 или Т30;
6) установить ролики на свои места, чистой ветошью убрать
излишки масла;
7) установить на свои места ДН.
4.4. Размагничивание деталей ЛПМ
4.4.1. Размагничиванию подлежат:
1) ролики ДН и обводные ролики УРНЛ;
2) прижимной ролик;
3) стойки рычагов механизма отвода МЛ;
4) МГ и направляющие БГ.
4.4.2. Размагничивание проводят с помощью дросселя в
40

следующей последовательности:
1) снять крышку БГ;
2) поднести дроссель к размагничиваемой детали на мини-
мальное расстояние;
3) включить дроссель в сеть и удерживать его в течение
5—10 с у размагничиваемой детали;
4) перемещая дроссель по спирали на расстояние до 1 м
за время 10—15 с, провести размагничивание;
5) выключить дроссель.
5. МЕТОДИКА ОБНАРУЖЕНИЯ И УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ
5.1 . Методы обнаружения неисправностей
5.1.1. Отказ магнитофона может быть вызван появлениях
механических неисправностей или отказом элементов элек-
трических схем. Для отыскания неисправностей используют
следующие методы:
1) внешний осмотр;
2) проверка функционирования;
3) метод замены;
4) метод измерений.
5.1.2. Внешний осмотр является обязательным методом
при отыскании неисправностей и включает:
1) проверку наличия и надежности присоединения ручек
переключателей, потенциометров, четкости фиксации пере-
ключателей. исправности соединителей (отсутствие трещин,
сколов) и правильности их подсоединения, исправности пру-
жин, рычагов, наличия необходимых зазоров, наличия крепежа;
2) проверку состояния печатных плат, жгутов (отсутствие
обрывов проводов и проводников печатных плат, качество
пайки);
3) проверку состояния электрорадиоэлементов (отсутствие
поврежденных и подгоревших элементов).
5.1.3. Проверка функционирования проводится для опре-
деления внешнего проявления неисправности, если неисправ-
ность не приводит к возникновению короткого замыкания, и
включает проверку выполнения основных и сервисных режимов.
5.1.3.1 . Основными режимами магнитофона являются:
1) режим «Останов»;
2) режим «Запись»:
3) режим «Воспроизведение вперед»;
4) режим «Воспроизведение назад»;
5) режим «Перемотка вперед»;
6) режим «Перемотка назад».
5.1.3.2. Сервисными режимами магнитофона являются:
41

1) режим «Перерыв»;
2) режим «Откат»;
3) режим «Автореверс вперед»;
4) режим «Автореверс назад»;
5) режим «Циклический автореверс»;
6) режим «Поиск»;
7) режим «Редактор»;
8) режим «Автостоп».
5.1 .4. Проверка выполнения режима «Останов».
При включении магнитофона в сеть в его схеме идут пере -
ходные процессы. При этом, мигает индикатор
,
подкассетники делают поворот до установки роликов ДН в
среднее положение, мигает индикатор
до достижения
ведущим двигателем установленной скорости. Возможно
кратковременное перемещение рычагов механизма отвода
МЛ. После окончания переходных процессов магнитофон дол-
жен перейти в режим «Останов». При э том:
1) вал ведущего двигателя вращается против часовой
стрелки;
2) индикатор
мигает;
3) индикаторы
светятся;
4) на индикаторе счетчика расхода МЛ высвечиваются нули;
5) на индикаторе уровня записи светятся левые крайние
сегменты и оцифровка.
Для перехода в режим «Останов» из других режимов на
УОУ нажать кнопку
. При этом:
1) МЛ останавливается;
2) мигает индикатор
или
;
3) на индикаторе счетчика расхода МЛ должны быть по-
казания, соответствующие расходу МЛ на момент ее оста-
новки;
4) при переходе из режима «Запись» мигает индикатор
5) при переходе из режима «Перерыв записи» кратковре-
менно включаются боковые двигатели и мигает индикатор
5.1.5. Проверка выполнения режима «Запись».
42

5.1.5.1. Запись моносигнала, подаваемого на вход
На ПК входа
подать сигнал. Нажать переключатель
ЗАПИСЬ ПК.
При этом:
1) на индикаторе уровня записи светится транспарант
ЗАПИСЬ и в ПК появляется значение уровня записи подавае-
мого сигнала, регулируемое вращением ручки УРОВЕНЬ ЗА-
ПИСИ
ПК;
2) пода ваемый на запись сигнал прослушивается в ПК
наушников.
Одновременно нажать кнопки
,
.
При этом:
1) светятся индикаторы
,
;
2) включаются боковые двигатели, срабатывает блок при-
жима и МЛ начинает двигаться вперед с установленной ско-
ростью;
3) показания индикатора расхода МЛ увеличиваются.
Провести запись сигнала в течение 2—3 мин.
5.1.5 .2. Контроль наличия записи.
Во время проведения записи нажать переключатели ВОС-
ПРОИЗВЕДЕНИЕ ПК и КОНТРОЛЬ ЛК. При это м:
1) в ЛК наушников появляется сигнал, отстающий во
времени от сигнала, прослушиваемого в ПК наушников;
2) в ЛК индикатора уровня записи появляется значение
уровня воспроизведения, отстающее во времени от уровня записи
в ПК;
3) уровни записи и воспроизведения регулируются одно-
временно ручкой УРОВЕНЬ ЗАПИСИ
ПК.
5.1.5.3. Запись моносигнала, подаваемого на входы
,
,
магнитофона, проводят по подпункту 5.1.5.1. При этом, уровень
записи си гнала регулируется ручкой УРОВЕНЬ ЗАПИСИ
ПК.
5.1.5.4. Контроль наличия записи моносигнала на МЛ при
записи со входов
,
,
43

проводят по подпункту 5.1.5.2. При этом, уровень записи и
воспроизведения сигнала регулируется ручкой УРОВЕНЬ
ЗАПИСИ
ПК.
5.1 .5 .5 . Запись на одну дорожку МЛ стереосигнала, по-
даваемого на вход
магнитофона.
На вход
магнитофона подать стереосигнал. На-
жать переключатель ЗАПИСЬ ЛК. При этом:
1) на индикаторе уровня записи светится транспарант ЗА-
ПИСЬ и в ЛК индикатора появляется индикация уровня, по -
даваемого на запись суммарного сигнала, регулируемого каж-
дой из ручек УРОВЕНЬ ЗАПИСИ
;
2) сигнал прослушивается только в ЛК наушников.
Провести запись в течение 2—3 мин.
5.1.5.6. Контроль наличия записи на одну дорожку МЛ
подаваемого на вход
стереосигнала.
Во время проведения записи нажать переключатели ВОС-
ПРОИЗВЕДЕНИЕ ЛК и КОНТРОЛЬ ПК. При это м:
1) в ПК наушников прослушивается записанный на МЛ
сигнал, отстающий во времени от подаваемого на запись сиг-
нала. прослушиваемого в ЛК наушников;
2) на индикаторе уровня записи в ПК появляется индика-
ция уровня воспроизведения сигнала, записанного на МЛ,
отстающая во времени от индикации в ЛК уровня записи сиг -
нала. Уровни воспроизведения регулируются каждой из ручек
УРОВЕНЬ ЗАПИСИ
.
5.1.5.7. Запись на одну дорожку МЛ стереосигналов, по-
даваемых на входы
,
, проводят по
подпункту 5.1 .5 .5 . При этом, уровень записи записываемого
сигнала регулируется каждой из ручек УРОВЕНЬ ЗАПИСИ
5.1.5.8. Контроль наличия записи стереосигнала на одну
дорожку МЛ при записи со входов
,
проводят по подпункту 5.1 .5 .6 . При этом, уровень воспроизве-
дения сигнала регулируется каждой из ручек УРОВЕНЬ ЗА-
ПИСИ
.
44

5.1.5.9. Стереозапись со входа
магнитофона.
Нажать переключатели ЗАПИСЬ ЛК и ПК. При этом:
1) на индикаторе уровня записи светится транспарант
ЗАПИСЬ, в ЛК и ПК появляется индикация уровней сигна-
лов. подаваемых по каналам на запись;
2) уровни записи сигналов ЛК и ПК регулируются ручками
УРОВЕНЬ ЗАПИСИ
ЛК и ПК соответственно;
3) подаваемый на запись стереосигнал по каналам должен
прослушиваться на наушниках.
Провести запись в течение 2—3 мин.
5.1.5.10. Контроль наличия записи стереосигнала со входа
Во время проведения записи нажать переключатели ВОС-
ПРОИЗВЕДЕНИЕ ЛК и ПК и КОНТРОЛЬ ЛК и ПК.
При этом:
1) на наушниках прослушивается записанный на МЛ сиг-
нал;
2) в ЛК и ПК индикатора уровня записи появляется инди-
кация уровней воспроизведения записанных в ЛК и ПК сиг-
налов, регулируемых соответственно ручками УРОВЕНЬ ЗА-
ПИСИ
ЛКиПК.
5.1.5.11. Стереозапись со входов
проводят по подпункту 5.1 .5 .9 . При этом, уровень записи сиг-
налов по каналам регулируют ручками УРОВЕНЬ ЗАПИСИ
ЛК и ПК соответственно.
5.1.5.12. Контроль наличия стереозаписи со
входов
,
проводят по подпункту 5.1 .5 .10.
При этом, ур овни воспроизведения записанных в ЛК и ПК
сигналов регулируют ручками УРОВЕНЬ ЗАПИСИ
ЛК и ПК соответственно.
5.1.6. Проверка выполнения режима «Воспроизведение
назад».
5.1.6.1. Нажать переключатели ВОСПРОИЗВЕДЕНИЕ ЛК,
КОНТРОЛЬ ЛК и кнопку
. При этом:
1) индикатор
гаснет, а индикатор
светится;
45

2) индикатор
мигает, пока ведущий двигатель ме-
няет направление вращения и набирает установленную скорость;
3) включаются боковые двигатели, срабатывает блок при-
жима и МЛ начинает двигаться назад с установленной ско-
ростью;
4) в ЛК индикатора появляется индикация уровня
сигна ла;
5) в ЛК наушников прослушивается записанный сигнал.
6) показания индикатора расхода МЛ уменьшаются.
5.1.6.2. Нажать переключатель КОНТРОЛЬ ПК. При этом:
1) индикация уровня воспроизведения сигнала, записанно-
го в ЛК МЛ, появляется в обоих каналах;
2) на наушниках сигнал, записанный в ЛК МЛ, прослушн-
вается в обоих каналах.
5.1 .6 .3. Нажать переключатель ВОСПРОИЗВЕДЕНИЕ ПК,
отжать переключатели ВОСПРОИЗВЕДЕНИЕ ЛК и КОНТРОЛЬ
ЛК. При этом:
1) в ПК индикатора появляется индикация уровня вос-
произведения сигнала, записанного в ПК МЛ;
2) в ПК наушников прослушивается сигнал, записанный в
ПК МЛ.
5.1 .6 .4. Нажать переключатель КОНТРОЛЬ ЛК. При этом:
1) индикация уровня воспроизведения сигнала, записан-
ного в ПК, появляется в обоих каналах индикатора;
2) сигнал, записанный в ПК МЛ, прослушивается в обо -
их каналах наушников.
5.1.6.5. Нажать переключатель ВОСПРОИЗВЕДЕНИЕ ЛК.
При этом:
1) в ЛК и ПК индикатора появляется индикация уровня
воспроизведения, записанных в ЛК и ПК МЛ сигналов;
2) в ЛК и ПК наушников прослушиваются сигналы, запи-
санные соответственно в ЛК и ПК МЛ.
5.1.7. Проверка выполнения режима «Перемотка вперед»
(назад).
Нажать кнопку
(
). При этом:
1) магнитофо н переходит в режим «Останов»;
2) МЛ отводится от МГ;
3) боковые двигатели включаются в режим, обеспечиваю-
щий перемотку вперед (назад);
4) показания индикатора счетчика расхода МЛ увеличива-
ютс я (уменьшаются).
5.1.8. Проверка выполнения сер висных режимов магнито -
фона.
5.1.8.1 . Проверка выполнения режима «Перерыв».
46

На магнитофоне, работающем в режиме «Запись» или
«Воспроизведение вперед» (назад), нажать кнопку
.
При этом:
1) индикатор
светится;
2) МЛ останавливается;
Нажать кнопку
(
).На магнитофоне
восстанавливается прерванный режим.
5. 1. 8. 2. Проверка выполнения режима «Откат».
На магнитофоне, работающем в режиме «Воспроизведение
вперед» (назад), нажать и удерживать не менее 2 с кнопку
. При этом:
1) МЛ останавливается и отводится от МГ;
2) боковые двигатели включаются в режим, обеспечиваю-
щий перемотку МЛ в обратном направлении;
3) показания индикатора расхода МЛ уменьшаются при
откате из режима «Воспроизведение вперед» и увеличиваются
при откате из режима «Воспроизведение назад».
Возвращение в прерванный режим осуществляется после
отпускания кнопки
.
При нажатии кнопки
на магнитофоне, работаю-
щем в режиме «Запись», кратковременно мигает, а затем
гаснет индикатор
.
После отпускания кн опк и
магнитофон переходит в режим «Воспроизведение
вперед».
5.1.8 .3. Проверка выполнения режимов «Автореверс впе-
ред» (назад).
Проверку проводят на отрезке МЛ длиной 4—5 м, ограни-
ченном прозрачными участками длиной не менее 10 см.
На магнитофоне, работающем в режиме «Воспроизведение
назад» (вперед), нажать кнопку
(
).
При этом:
1) индика тор
(
) светится, а
(
) гаснет;
2) при прохождении прозрачного участка МЛ через ДО
магнитофон переходит из режима «Воспроизведение назад»
47

(вперед) в режим «Останов» н после реверсирования ведуще-
го двигателя в режим «Воспроизведение вперед» (назад).
Для отмены режима нажать кнопку
(
).
При этом:
1) светится индикатор
(
) и гаснет
(
);
2) при прохождении прозрачного участка МЛ через ДО
магнитофон переходит в режим «Останов».
5.1 .8 .4. Проверка выполнения режима «Циклический
автореверс».
На магнитофоне в режиме воспроизведения, заправлен-
ном отрезком МЛ длиной 4—5 м, ограниченным прозрачными
участками длиной не менее 10 см, нажать кнопки
,
.
При этом:
1) индикаторы
,
гаснут, а
,
светятся;
2) при прохождении каждого прозрачного участка МЛ че-
рез ДО магнитофон переходит в режим «Останов», а з атем
меняет направление воспроизведения.
Для отмены режима нажать кнопки
,
.
При этом:
1) светятся индик аторы
,
и гаснут
,
;
2) при прохождении прозрачного участка МЛ через ДО
магнитофон переходит в режим «Останов».
5.1.8 .5. Проверка выполнения режима «Поиск».
На магнитофоне в режиме «Останов» нажать и удержи-
вать кнопку ПОИСК. Набрать цифровыми кнопками четырех-
значное число, соответствующее началу требуемой фонограм-
мы. При этом:
1) светится индикатор ПОИСК;
2) на индикаторе расхода МЛ высвечиваются нули или
ранее установленное число, которые по мере набора цифровы-
ми кнопками должны заменяться на устанавливаемое число.
Отпустить кнопку ПОИСК. При этом:
1) на индикаторе расхода МЛ высвечивается текущее зна-
чение;
48

2) магнитофон переходит в режим перемотки для отыска-
ния заданного числа (возможно несколько колебаний);
3) при совпадении текущего значения расхода МЛ с за-
данным магнитофон переходит в режим «Останов», а индика-
то р ПОИСК гаснет.
Для отмены режима на жать на УПУ кнопку ОТМЕНА.
5.1.8.6. Проверка выполнения режима «Редактор».
На магнитофоне, работающем в режиме «Запись», нажать
кнопку РЕД и удерживать ее. При этом:
1) индикатор РЕД мигает с частотой 1 Гц;
2) участок МЛ, соответствующий времени удержания
кнопки РЕД, стирается в том канале, на который осущест-
вляется запись.
После отпускания кнопки РЕД восстанавливается режим
«Запись».
5.1.8.7. Проверка выполнения режима «Автостоп».
Проверку проводят на отрезке МЛ длиной 4—5 м, ограни-
ченном прозрачными участками длиной не менее 10 см, и без
МЛ. Магнитофон последовательно включают во все основные
режимы работы.
При пр охождении прозрачного участка МЛ через ДО маг-
нитофон переходит в режим «Останов».
-
При включении любого режима на магнитофоне без МЛ
он автоматически переходит в режим «Останов»-
5.1.9. Метод замены заключается в поочередной замене
функциональных узлов, которые могут быть причиной неис-
правности, заведомо исправными.
Метод применяют для отыскания неисправного блока. Не-
исправные элементы электрической схемы отыскивают мето-
дом измерений.
5.1.10. Метод измерений.
5.1.10.1 . Проверка питающих напряжений в статическом
режиме.
Проверку проводят на магнитофоне в режиме «Останов» в
следующей последовательности:
1) проверить наличие питающих напряжений на плате
ИСН в контрольной точке ХР1 (13 В), в контрольной точке
ХР2 (—13 В), на контактах 1, 2 ХТ2 (45 В), на контактах 1
и2,3и5ХТ1(~17В),наконтактах6и7ХТ1(~32В);
2) проверить наличие питающих напряжений на плате
УУД на контактах 5 XT1 и 4 ХТ3 (13 В), на контактах 6 ХТ1
н5ХТ3(—13В),наконтактах5и9ХТ5,4и5,7и8ХТ4
(~80 В), контакте 3 ХТ5 (45 В);
3) проверить наличие питающих напряжений на плате БЗВ
на контакте 5 ХТ8 (—13 В), на контакте 6 ХТ8 (13 В), на
49

контакте 3 ХТ8 (45 В), на контакте 2 ХТ4 (12 В);
4) проверить наличие питающих напряжений на плате БУ
ма контактах 1 ХТ1, 8 ХТ4, 11 ХТ7 (13 В), на контакте 1 ХТ5
(—13 В);
5) проверить наличие питающих напряжений на плате
УРНЛ в контрольной точке ХР3 (—13 В) и в контрольной
точке ХР4 (13 В);
6) проверить наличие питающих напряжений на плате ДД
в контрольной точке ХР3 (—13 В) и в контрольной точке ХР5
(13 В);
7) проверить наличие напряжения питания на плате УВП
на контакте 16 (12 В);
8) проверить наличие питающих напряжений на плате БИ
па контактах 5, 6 ХТ1 (13 В), на контактах 11, 12 XT1
(—13 В), на контактах 1 и 2 XT1 (~1,2 В) и на контактах 3 и
14 ХТ1 (~3 В);
9) проверить наличие напряжения питания на плате УПУ
на контакте 1 платы (13 В);
10) проверить наличие питающих напряжений на актив-
ных элементах схемы и соответствие их значений указанным
на принципиальной схеме данным.
5.1.10.2. Проверка прохождения сигнала в динамичес-
ком режиме.
Измерить напряжения и снять осциллограммы на выво-
дах активных элементов в соответствии с принципиальной
схемой магнитофона, работающего в заданном режиме. Изме-
рения проводить, начиная с выхода схемы и перемещаясь к ее
входу.
50

5. 2. Перечень возможных неисправностей
Перечень характерных неисправностей, возможные причины
их возникновения и способы устранения приведены в табл. 2 .
Таблица 2
Внешнее проявление
неисправности
Возможная причина
Способ отыскания и устранения
1.При включении
переключателя
СЕТЬ не вращается
вал ведущего двига-
теля.
Индикация
есть
1. Неисправен ве-
дущий двигатель М3
1. Проверить исправность конденсаторов С1,
С2 ЛПМ. Неисправные заменить.
2. Проверить исправность обмоток 1—2, 3—4
ведущего двигателя М3. Неисправный двигатель
заменить.
3. Проверить вращение вала ведущего двигателя от
руки. При заклинивании вала заменить двигатель.
2. Неисправно
УУВД платы УУД
1. Проверить исправность элементов FU1, VT2,
VD4 УУД. Неисправные элементы заменить.
2. Проверить исправность VT3 ЛПМ. Неисправ-
ный транзистор заменить.
3. Проверить исправность оставшихся элементов
УУВД. Неисправные заменить.
2. При включении
рабочих режимов не
срабатывают меха-
низмы прижима и
отвода МЛ
1. Неисправен ис-
точник напряжения
45 В платы ИСН
1. Проверить исправность элементов FU3,
VD5—VD8, С3 ИСН. Неисправные заменить.
5
1

Продолжение табл. 2
Внешнее проявление
неисправности Возможная причина
Способ отыскания и устранения
3. При включении
рабочих
режимов
правый боковой дви-
гатель не вращается
1. Неисправен
правый боковой
двигатель М2
1. Проверить исправность конденсаторов С5,
С6 ЛПМ. Неисправные конденсаторы заменить
2. Проверить исправность обмоток 1—2, 1 —3
правого бокового двигателя М2. Неисправный
двигатель заменить.
3. Отжать тормозную ленту и проверить
вращение вала бокового двигателя от руки.
Неисправный двигатель заменить.
2. Неисправно
правое УРНЛ
1. Проверить в контрольной точке ХР2 правого
УРНЛ наличие напряжения, изменяющегося в
зависимости от положения рычага с роликом ДН2.
2. Проверить исправность элементов платы
правого УРНЛ. Неисправные элементы заменть.
3. Неисправно
УУБД платы УУД
1. Проверить исправность элементов FU2, VT3,
VD7 УУД и VT2 ЛПМ. Неисправные элементы
заменить.
2. Проверить исправность оставшихся элементов
правого УУБД платы УУД. Неисправные элементы
заменить.
5
2

Продолжение табл. 2
Внешнее проявление
неисправности Возможная причина
Способ отыскания и устранения
4. При включении
рабочих режимов
левый боковой дви-
гатель не вращается
1. Неисправен
левый боковой
двигатель М1
1. Проверить исправность конденсаторов СЗ,
С4 ЛПМ. Неисправные конденсаторы заменить.
2. Проверить исправность обмоток 5—6, 5—7
левого бокового двигателя Ml. Неисправный
двигатель заменить.
3. Отжать тормозную ленту и проверить враще-
ние вала двигателя от руки. Неисправный двига-
тель заменить.
2. Неисправно
левое УРНЛ
1. Проверить в контрольной точке ХР2 левого
УРНЛ наличие напряжения, изменяющегося в
зависимости от положения рычага с роликом ДН1
2. Проверить исправность элементов платы ле-
вого УРНЛ. Неисправные элементы заменить.
3. Неисправно
УУБД платы УУД
1. Проверить исправность элементов FU3, VT4,
VD8 УУД и VT1 ЛПМ. Неисправные элементы
заменить.
2 Проверить исправность оставшихся элемен-
тов левого УУБД платы УУД. Неисправные эле-
менты заменить.
5. Не переключа-
ется скорость дви-
жения МЛ
1. Неисправен
переключатель
СКОРОСТЬ
1. Проверить исправность переключателя SА1
БЗВ. Неисправный заменить.
5
3

Продолжение табл. 2
Внешнее проявление
неисправности
Возможная причина
Способ отыскания и устранения
6. При включении
режима «Воспроиз-
ведение назад» вал
ведущего двигателя
не меняет направле-
ние вращения
1. Неисправна
схема реверса УУД
2. Неисправен БУ
1. Проверить исправность элементов К1, VD6,
R55 УУД. Неисправные элементы заменить.
1. Проверить исправность элементов VT7, VT8
БУ. Неисправные элементы заменить.
2. Проверить исправность оставшихся элементов
цепи формирования сигнала реверса БУ. Неис-
правные элементы заменить.
7. Провисание МЛ
и
колебательные
движения ролика ДН
в рабочих режи-мах
1. Нарушена регу-
лировка натяжения
МЛ
1. Проверить регулировку натяжения МЛ.
Провести электрическую регулировку по п 6.3.1.
8. Маг нитофон не
переходит в режим
«Останов»
при
включении
выключателя СЕТЬ и
по окончании МЛ
1. Неисправен БУ
1. Проверить наличие на контактах 2, 3 розетки
ХТ2 УУД сигналов «Код реж. 2» и «Код реж. 1» и
их соответствие выбранному режиму работы
магнитофона.
2. Проверить исправность элементов схемы
формирования сигналов «Код реж. 1» и «Код
реж. 2» БУ. Неисправные элементы заменить.
2. Неисправен ДО 1. Проверить исправность элементов BLl, BL2
БГ. Неисправные элементы заменить.
5
4

Продолжение табл. 2
Внешнее проявление
неисправности
Возможная причина
Способ отыскания и устранения
9. При включении
любого режима ра-
боты магнитофон
через 3—5 с перехо-
дит в режим «Оста-
нов»
1. Неисправен ДД
1. Проверить исправность элементов BL1, DA1,
С1, С2, С4 ДД. Неисправные элементы заменить.
10. Отсутствует
воспроизведение
фонограммы
в
одном из режимов
воспроизведения
1. Неисправна со-
ответствующая МГ
воспроизведения
2.
Неисправен
УВП
1. Проверить исправность МГ воспроизведения.
Неисправную МГ заменить.
1. Проверить исправность элементов DA1, DA2
УВП. Неисправные элементы заменить.
11. Некачествен-
ное воспроизведе-
ние фонограммы в
одном из режимов
воспроизведения
1. Загрязнена ра-
бочая поверхность
соответствующей
МГ воспроизведения
2. Сдвинута соот-
ветствующая
МГ
воспроизведения
1. Очистить рабочую поверхность соответствую-
щей МГ воспроизведения.
1. Провести настройку соответствующей МГ
воспроизведения по пп. 6.2.1; 6.3 .3 .
5
5

Продолжение табл. 2
Внешнее проявление
неисправности
Возможная причина
Способ отыскания и устранения
12. Отсутствует
воспроизведение фо-
нограммы в обоих
режимах воспроиз-
ведения
1. Неисправен
УВП
2. Неисправен
УВО
1. Проверить наличие напряжения 10 В на
эмиттере VT1 УВП.
2. Проверить исправность элементов VT1,
VD1, С13, С14 УВП. Неисправные заменить.
1. Проверить исправность элементов DA1,
DA3 БЗВ. Неисправные элементы заменить.
3. Неисправен БУ
1. Проверить исправность элементов схемы
формирования сигнала блокировки. Неис-
правные элементы заменить.
13. Отсутствует
воспроизведение при
контроле записывае-
мого сигнала в од-
ном из каналов
1. Неисправен
переключатель
КОНТРОЛЬ
2. Неисправен
УВВ
1. Проверить исправность переключателей
SA6, SA7. Неисправный заменить.
1. Проверить исправность элементов VT10,
VT11 БЗВ. Неисправные заменить.
14. Отсутствует вос-
произведение в од-
ном из каналов на
наушниках
1. Неисправен
УГТ
1. Проверить исправность элементов DA7,
DA8 БЗВ. Неисправные элементы заменить.
5
6

Продолжение табл. 2
Внешнее проявление
неисправности Возможная причина
Способ отыскания и устранения
15. Отсутствует
запись и воспроизве-
дение при контроле
записываемого
сигнала
1 Неисправен
УЗП
1. Проверить исправность элемента DA5 БЗВ.
Неисправный элемент заменить.
16. Отсутствует
запись в одном из
каналов. Контроль
записываемого сиг-
нала есть
1. Неисправен
УЗО
2. Неисправен
БУ
1. Проверить исправность элементов УЗО.
Неиснравные элементы заменить.
1. Проверить исправность элементов схемы
формирования
сигнала
блокировки УЗО.
Неисправные элементы заменить.
17. Некачествен-
ная запись
18. Фонограмма
не стирается
1. Загрязнена ра-
бочая поверхность
МГ записи
2. Сдвинута МГ
записи
1. Загрязнена ра-
бочая поверхность
МГ стирания
2. Сдвинута МГ
стирания
1. Очистить рабочую поверхность МГ записи.
1. Провести настройку МГ записи по п. 6 .3 .6 .
1. Очистить рабочую поверхность МГ стирания.
1. Провести настройку МГ стирания по п. 6 .3 .8 .
5
7

Продолжение табл. 2
Внешнее проявление
неисправности
Возможная причи на
Способ отыскания и устранения
3. Неисправен
ГСП
1. Проверить исправность элементов Tl, VT15,
L7, VT8 БЗВ. Неисправные элементы заменить.
19. Не светятся
светодиоды, не пере-
ключаются режимы
работ
1. Неисправен ис-
точник напряжения
13ВИСН
1. Проверить исправность элементов FU1,
VT1—VT3, VT7, VD1, VD2 ИСН. Неисправные
элементы заменить.
20. Не срабатывает
блок тормозов
1. Неисправен
блок тормозов ЛПМ
1. Проверить исправность элементов VD1, УА1
ЛПМ. Неисправные элементы заменить.
2. Проверить регулировку блока тормозов по
п.6.2.2.
21. Не срабатывает
механизм отвода МЛ
1. Неисправен
механизм отвода
МЛ ЛПМ
1. Проверить исправность элементов VD2, УА2
ЛПМ. Неисправные элементы заменить.
2. Проверить регулировку механизма отвода
МЛ по п. 6.2.5.
22. В режимах запи-
си и воспроизведения
нет показаний инди-
катора уровня записи
1. Неисправен
БИ
1. Проверить исправность элементов HL2, VDA2
БИ. Неисправные элементы заменить.
5
8

5.3. Последовательность разборки и сборки
5.3.1. Разборку и сборку проводят на отключенном от сети
магнитофоне. Объем разборки определяют удобством проведения
ремонтных работ.
5.3.2. При разборке и сборке магнитофона следует руко-
водствоваться схемой расположения основных сборочных
единиц и кинематической схемой ЛПМ, представленных в
альбоме схем, сборочным чертежом ЛПМ (рис. 6 и рис. 7)
и перечнем запасных частей собственного изготовления, при-
веденным в приложении No 3.
5.3.3. Полную разборку магнитофона осуществляют в сле-
дующей последовательности:
1) снять детали внешнего оформления;
2) снять платы БУ, БЗВ, БИ, УОУ, УПУ;
3) разобрать ЛПМ.
5.3.4. Сборку магнитофона осуществляют в обратной пос -
ледовательности.
5.3.5. Детали внешнего оформления снимают в следующей
последовательности:
1) отсоединить колодку сетевого шнура, отвернув винт ее
крепления;
2) отвернуть винты крепления задней крышки и снять ее;
3) отсоединить вилки ХТ1 УОУ и XT1, XT2 УПУ от БУ;
4) отвернуть декоративные крышки роликов ДН и снять
ролики, пометив их принадлежность (правый и левый);
5) отвернуть декоративную крышку прижимного ролика,
пометить положение ролика в сборке и снять его;
6) снять ручки регуляторов ГРОМКОСТЬ, УРОВЕНЬ
ЗАПИСИ и переключателей КОРРЕКЦИЯ (ручки не зафик-
сированы );
7) снять крышку БГ, потянув ее на себя, отвернуть винты
крепления передней панели, приподнять рычаг прижимного
ролика до закрытия экрана МГ воспроизведения и снять
панель;
8) снять верхнюю крышку (если необходимо снять только
верхнюю крышку, следует отвернуть верхние винты крепления
передней панели и задней крышки и снять верхнюю крышку);
9) снять основание, отвернув винты крепления ножек маг-
нитофона (если необходимо снять только основание, следует
отвернуть нижние винты крепления передней панели и задней
крышки, отвернуть винты крепления ножек к основанию и
снять его);
10) снять бо ковины, отвернув винты крепления.
5.3.6. Основные блоки снимают в любой последовательности.
5.3.6.1 . Для снятия УОУ и УПУ магнитофон разбирают в
следующей последовательности:
59

1) снять детали внешнего оформления до передней панели
включительно, соблюдая последовательность по п. 5 .3 .5;
2) отвернуть винты крепления платы УОУ и УПУ к рам-
кам передней панели и снять платы.
5.3.6.2. Для снятия плат БУ разборку магнитофона про-
водят в следующей последовательности:
1) снять заднюю кр ышку магнитофо на по п. 5.3.5;
2) отсоединить вилки жгутов от плат БУ;
3) отвернуть винты крепления плат БУ и извлечь платы из
направляющих;
4) отвернуть винты крепления платы УСФ и отделить ее от
платы УВК.
5.3.6.3. Для снятия платы БЗВ разборку магнитофона
проводят в следующей последовательности:
1) снять детали внешнего оформления до передней панели
включительно по п. 5.3.5;
2) отсоединить все вилки от платы БЗВ;
3) отвернуть винты крепления кронштейна, соединяющего
боковые стенки, на ко тор ом закреплена пла та БЗВ;
4) сдвинуть плату БЗВ в сторону задней стенки до выхода
направляющих штырей из отверстий кронштейнов боковых
стенок и снять плату.
5.3.6.4. Для снятия платы БИ разборку магнитофона
проводят в следующей последовательности:
1) снять детали внешнего оформления до передней панели
включительно, соблюдая последовательность по п. 5 .3 5;
2) отсоединить вилки жгутов от БИ и БУ;
3) отвернуть винты крепления БИ к кронштейнам ЛПМ и
снять БИ с декоративной рамкой и изолирующими прокладками;
4) отвернуть винты крепления платы БИ к декоративной
рамке и снять рамку.
5.3.7. Разборку ЛПМ на узлы проводят в любой последо-
вательности.
5.3.7.1. ДЛЯ снятия платы УУД разборку магнитофона
проводят в следующей последовательности:
1) снять заднюю крышку магнитофона по п. 5 .3 .5;
2) отсоединить вилки жгутов от платы УУД;
3) отпаять от платы УУД провода таходатчика ведущего
двигателя;
4) отвернуть винт крепления платы УУД к боковой стенке и
извлечь плату из направляющих.
5.3.7.2. Для снятия платы ИСН разборку магнитофона
проводят в следующей последовательности:
1) снять заднюю крышку магнитофона по п. 5 .3 .5;
2) отсоединить вилки жгутов от платы ИСН;
3) отвернуть винт крепления платы к кронштейну, соединяю-
щему боковые стенки, и извлечь плату ИСН из направляющих.
60

5.3.7.3. Для снятия блока тормозов разборку магнитофо-
на проводят в следующей последовательности:
1) снять детали внешнего оформления магнитофона до
верхней крышки включительно, соблюдая последовательность по
п.5.3.5;
2) отвернуть винты крепления подкассетников к боковым
двигателям, пометив расположение отверстий для винтов в
подкассетниках и принадлежность подкассетников (правый,
левый), снять их;
3) отпаять провода питания от электромагнита блока тор-
мозов, пометив их;
4) отвернуть винты крепления основания блока тормозов к
шасси ЛПМ и снять блок тормозов.
Дальнейшую разборку блока тормозо в проводят в любой
последовательности.
5.3.7.4. Фазосдвигающие конденсаторы боковых двигате-
лей снимают в следующей последовательности:
1) снять верхнюю крышку магнитофона по п/п. 8 п. 5 .3 .5;
2) отпаять конденсаторы (СЗ, С4 — для правого двигате-
ля; С5, С6 — для левого двигателя);
3) отвернуть винты крепления конденсаторов к кронштей-
ну и снять их.
5.3.7.5. Для снятия платы ДД разборку магнитофона
проводят в следующей последовательности:
1) снять детали внешнего оформления магнитофона до
передней панели включительно, соблюдая последователь-
ность по п. 5.3.5;
2) отпаять провода жгута от платы ДД:
3) отвернуть винты крепления платы ДД к шасси и снять ее.
5.3.7.6. Для снятия платы УРНЛ разборку магнитофона
проводят в следующей последовательности:
1) снять детали внешнего оформления магнитофона до
передней панели включительно, соблюдая последовательность
по п. 5.3.5;
2) снять плату ДД (при снятии платы правого УРНЛ);
3) отвернуть винты крепления основания УРНЛ к шасси и
снять УРНЛ:
4) отвернуть винты крепления платы УРНЛ к планке и
снять плату;
5) отпаять экран и провода жгута от платы УРНЛ.
5.3.7.7. Для снятия платы УВП разборку магнитофона
проводят в следующей последовательности:
1) снять детали внешнего оформления магнитофона до
передней панели включительно, соблюдая последовательность
по п. 5.3.5;
2) отпаять от платы жгут БГ (контакты 3—10) и отсоеди-
61

нить от БЗВ вилку ХТ1 жгута УВП;
3) отвернуть винт крепления платы УВП к шасси и вин-
ты крепления платы к кронштейну БГ, снять плату.
5.3.7.8. Разборку БГ проводят в следующей последова-
тельности:
1) снять детали внешнего оформления магнитофона до
передней панели включительно, соблюдая последовательность
по п. 5.3.5;
2) отсоединить вилку XTI жгута БГ от БЗВ;
3) отвернуть винт крепления платы УВП к шасси ЛПМ и
отсоединить вилку ХТ1 жгут а УВП от БЗВ;
4) отвернуть винты крепления основания БГ к шасси и
снять основание БГ с пла той УВП;
5) отпаять провода питания от электромагнита механизма
прижима МЛ и от электромагнита механизма отвода МЛ,
пометив их;
6) отвернуть винты крепления основания механизма при-
жима МЛ к шасси и снять его;
7) отвернуть винты крепления электромагнита механизма
отвода МЛ к кронштейну БГ и снять электромагнит.
Дальнейшую разборку БГ проводят в любой последова-
тельности.
Если необходимо снять только электромагнит механизма
отво-да МЛ, то после снятия деталей внешнего оформления
магнито-фона
следует отпаять провода
питания
от
электромагнита, отвер-нуть винты его крепления к шасси ЛПМ и
снять электромагнит.
5.3.7.9. Снятие фазосдвигающих конденсаторов ведущего
двигателя проводят в следующей последовательности:
1) снять заднюю крышку магнитофона по п. 5 .3 .5;
2) отпаять провода от конденсаторов С1 и С2;
3) отвернуть винты крепления конденсаторов и снять их.
5.4. Замена основных деталей
5.4.1. Замена ведущего двигателя.
5.4.1 .1. Снять ведущий двигатель, проведя разборку маг-
нитофона в следующей последовательности:
1) снять детали внешнего оформления магнитофона до
передней панели включительно по п. 5 .3 .5;
2) отпаять от платы УУД провода таходатчика;
3) отпаять от колодки ХР2 ЛПМ провода питания веду-
щего двигателя;
4) отвернуть винт крепления платы УВП к шасси;
5) отвернуть винты крепления основания БГ к шасси и
снять БГ с платой УВП;
6) отвернуть винты крепления основания механизма при-
жима МЛ к шасси и снять его;
62

7) отвернуть винты крепления ведущего двигателя к шасси
и снять его;
8) отвернуть винты крепления экрана к щиту двигателя и
снять экран.
5.4 .1.2. Установить на щит нового двигателя экран и соб-
рать магнитофон в обратной последовательности.
5.4.2. Замена бокового двигателя.
5.4.2.1 . Снять боковой двигатель, для чего:
1) снять блок тормозов по подпункту 5.3.7.3;
2) отпаять провода питания меняемого бокового дви гателя
от колодки ХРЗ на ЛПМ;
3) отвернуть винт крепления тормоза на оси бокового дви-
гателя и снять тормоз с регулировочными шайбами с оси
двигателя;
4) отвернуть винты крепления бокового двигателя к шасси,
снять планку и двигатель.
5.4.2.2. Установить новый боковой двигатель и собрать-
магнитофон в обратной последовательности.
5.4.3. Замена МГ записи или воспроизведения.
5.4.3.1. Снять основание БГ по подпункту 5.3.7.8.
5.4.3.2. Снять заменяемую МГ, проведя разборку в сле-
дующей последовательности:
1) отпаять провода от выводов МГ;
2) отвернуть винт крепления МГ в наружном экране;
3) через прорезь в основании БГ отвернуть два винта креп-
ления МГ к верхней плате МГ и снять МГ с наружным экраном;
4) извлечь МГ из наружного экрана;
5) извлечь МГ и фторопластовую прокладку из внутреннего
экрана, отметив число вкладышей между МГ и внутренним
экраном с каждой стороны.
5.4 .3.3. Заменить МГ и собрать магнитофон в обратной
последовательности.
5.4.3.4. Провести механическую регулировку МГ по вы-
соте и углу перекоса по подпунктам 6.2.1.5 и 6.2.1.6.
5.4.3.5. Провести настройку МГ по пп. 6.3.3, 6.3.6.
5.4.4 . Замена МГ стирания.
5.4.4.1. Снять МГ стирания, проведя разборку в следую-
щей последовательности:
1) снять крышку БГ;
2) отпаять провода от выводов МГ стирания;
3) отвернуть винты крепления МГ к стойке и с нять ее.
5.4.4.2.Установить новую МГ в обратной последовательности
5.4.4.3. Провести механическую регулировку MГ по вы-
соте по подпункту 6.2.1.5.
5.4.4.4. Провести настройку МГ по п. 6 .3 .8 .
5.4.5. Замена с илового трансформатора.
63

5.4.5.1 . Снять силовой трансформатор в следующей пос-
ледовательности:
1) снять верхнюю крышку магнитофона по п. 5 .4 .5;
2) отпаять провода от выводов трансформатора, пометив их;
3) отпаять от выводов трансформатора конденсатор С7;
4) отвернуть винт крепления силового трансформатора к
кронштейну и снять его.
5.4.5.2. Сменить трансформатор и установить его в обрат-
ной последовательности.
6. РЕГУЛИРОВАНИЕ И НАСТРОЙКА
6.1. Методы ре гулирования и нас тройки
6.1 .1. Регулирование и настройка магнитофона включают:
1) механическую регулировку;
2) электрическую регулировку и настройку.
6.1.2. Механическая регулировка включает:
1) регулировку тракта движения МЛ;
2) регулировку блока тормозов;
3) регулировку ДН;
4) регулировку механизма прижима МЛ;
5) регулировку механизма отвода МЛ.
Механическую регулировку проводят после устранения
механических неисправностей ЛПМ (замена пружин, рычагов,
электромагнитов, роликов, электродвигателей, МГ и т. п .) и
после разборки ЛПМ.
6.1.3. Электрическая регулировка и настройка включают:
1) настройку режимов работы боковых двигателей;
2) настройку режимов работы ведущего двигателя;
3) настройку МГ воспроизведения;
4) настройку каналов воспроизведения;
5) настройку индикатора;
6) настройку МГ записи;
7) настройку каналов записи;
8) настройку МГ стирания;
9) регулировку коэффициента детонации.
Электрическую регулировку и настройку магнитофона про-
водят после устранения неисправностей элементов электри-
ческих схем.
6.2. Механическая регулировка
6.2.1. Регулировка тракта движения МЛ.
6.2.1.1 . Снять основание БГ по подпункту 5.3.7.8.
6.2.1 .2. Установить на магнитофон ролики ДН с дисками,
прижимной ролик без диска и катушки с МЛ. Подсоединить
колодку сетевого шнура. Подсоединить к БУ вилку ХТ1 УОУ
64

и вилки XТ1, ХТ2 УПУ. Включить магнитофон в режим вос-
произведения.
Добиться, чтобы при движении МЛ в обоих направлениях
выполнялись следующие требования:
1) не должно быть коробления и сминания кромок МЛ на
роликах ДН поз. 3 рис. 9. МЛ не должна выходить за пределы
обрезиненной части обводных роликов 4. При невыполнении
требования заменить ролик 3;
2) прижимной ролик б рис. 9 не должен смещаться по сво-
ей оси и МЛ должна проходить на одинаковом расстоянии от
торцов ролика без перекосов. При невыполнении требования
заменить прижимной ролик 6.
6.2.1 .3. Установить магнитофон в горизонтальное поло-
жение.
6.2.1.4 . Регулируя высоту направляющих А, Б, В, Г, Д
рис. 10 регулировочными гайками 1, добиться, чтобы МЛ при
прохождении по БГ касалась верхних шайб направляющих А,
Д и нижних шайб направляющих Б, В, Г.
6.2.1 .5. Регулируя высоту МГ стирания 2 рис. 10, записи
3 и воспроизведения 4 регулировочными винтами 1 и 2 рис. 11,
установить их так, чтобы верхний край МЛ был совмещен с
верхней кромкой сердечника МГ.
6.2.1.6. Регулируя высоту реверсной МГ воспроизведения
5 рис. 10 регулировочными винтами 1 и 2 рис. 11, установить
ее так, чтобы нижний край МЛ был совмещен с нижней кром-
кой сердечника МГ.
6.2 .2. Регулировка блока тормозов.
6.2.2.1. Подгибая рычаг 7 рис. 12, обеспечить на личие
зазора между вилкой рычага и винтом ее крепления к сердеч-
нику 4 электромагнита.
6.2.2.2. Установить зазор не менее 0.5 мм между тормоз-
ной лентой 9 рис. 12 и тормозом, для чего:
1) снять подкассетник;
2) втянуть сердечник 4 электромагнита 5, нажав на ры-
чаг 7;
3) ослабив винты 6, перемещать электромагнит до получе-
ния зазора между тормозной лентой н тормозом не менее
0,5 мм;
4) подгибая лепестки планки, обеспечить равномерность
зазора по всей длине тормозной ленты, прилегающей к тор-
мозу.
6.2.2.3. Подгибая конец нижнего рычага 8 рис. 12 тор-
мозной ленты, добиться величины зазора А в пределах
0,4—1,2 мм. Величину зазора определять щупами 0,4 мм и
1,2 мм.
65

6.2.2.4. Регулировку момента торможения правого тор-
моза проводят в следующей последовательности:
1) на правый подкассетннк установить катушку 18, закре-
пить на ней конец МЛ и намотать 1—2 витка МЛ;
2) пружинным динамометром, прикрепленным к свободному
концу МЛ рис. 12, измерить усилие, при котором катушка начи-
нает вращаться по часовой стрелке и против часовой стрелки;
3) перестановкой пружины 2 рис. 12 в отверстиях рычагов
1 и 8 тормозной ленты, регулировать момент торможения до
получения на динамометре значения в пределах 400—467 гс
при вращении катушки по часовой стрелке и в пределах 51 —
333 гс при вращении катушки против часовой стрелки.
6.2.2.5. Регулировку момента торможения левого тормо-
за проводят по подпункту 6.2.2.4. Значения динамометра при
вращении катушки по часовой стрелке должны быть в преде-
лах 51—333 гс, а при вращении катушки против часовой
стрелки в пределах 400—467 гс.
6.2.3. Регулировка ДН
6.2.3.1. Регулировку правого ДН проводят в следующей
последовательности:
1) на правый подкассетник установить катушку 18, закре-
пить на ней конец МЛ, намотать на катушку 3—4 витка МЛ
и уложить ее по роликам правого УРНЛ по рис. 13;
2) пружинным динамометром, прикрепленным к свободно-
му концу МЛ, измерить усилие, при котором рычаг 3 рис. 13
устанавливается в горизонтальное положение;
3) регулируя винтом 5 рис. 13 натяжение пружины 4, до-
биться, чтобы усилие было в пределах 61—71 гс.
6.2.3.2 . Регулировку левого ДН проводят по подпункту
6.2.3.1.
6.2.4. Регулировка блока прижима МЛ.
6.2.4.1. Снять диск прижимного ролика 2 рис. 14 и вклю-
чить магнитофон в режиме воспроизведения при напряжении
сети 196 В.
6.2.4.2. Зацепить динамометр за ось 3 рис. 14 и измерить
усилие, при котором прижимной ролик начинает отходить от
вала ведущего двигателя, прекращая вращаться.
6.2.4.3. Ослабить винты 5 рис. 14. Перемещая электро-
магнит 6, отрегулировать усилие прижима до получения зна-
чения на динамометре в пределах 820—1228 гс. Затянуть
винты крепления электромагнита прижима.
6.2.5. Регулировка механизма отвода МЛ.
6.2.5.1. Ослабить винты 1 рис. 15 крепления электромаг-
нита 2 отвода МЛ.
6.2 .5.2. Перемещая электромагнит, найти положение, в
66

котором рычаги 3 рис. 15 в режимах «Останов», «Воспроизве-
дение» и «Запись» не касаются МЛ, а в режимах «Перемот-
ка», «Поиск», «Откат» отводят ее от МГ. Затянуть винты
крепления электромагнита.
6.3. Электрическая ре гулировка и настройка
6.3.1. Настройка режимов работы боковых двигателей.
6.3.1.1. Установить на магнитофон катушки 18 с пример-
но равным количеством МЛ. Включить режим «Воспроизведе-
ние вперед» на скорости 9,53 см/с. Вращая движок резистора
RP6 платы УУД, установить ролик ДН правого УРНЛ на
1—2 мм ниже горизонтального уровня. Включить режим «Вос-
произведение назад». Вращая движок резистора RP8 платы
УУД, установить ролик ДН левого УРНЛ на 1—2 мм ниже
горизонтального уровня.
6.3.1 .2. Перемотать МЛ на правую катушку. Вращая
движок резистора RP7 платы УУД по часовой стрелке, вывес-
ти его в крайнее положение. Включить режим «Перемотка
назад». Ролик ДН левого УРНЛ должен опуститься в край-
нее нижнее положение. Вращая движок резистора RP7 про-
тив часовой стрелки, установить ролик ДН левого УРНЛ на
1—2 мм ниже горизонтального уровня-
6.3.1.3. Перемотать МЛ на левую катушку. Вращая дви-
жок резистора RP5 платы УУД по часовой стрелке, вывести
его в крайнее положение. Включить режим «Перемотка впе-
ред». Ролик ДН правого УРНЛ должен опуститься в крайнее
нижнее положение. Вращая против часовой стрелки движок
резистора RP5, установить ролик ДН правого УРНЛ на 1 —
2 мм ниже горизонтального уровня.
6.3.2. Настройка режимов работы ведущего двигателя.
6.3.2.1. Настроить режим торможения ведущего двигате-
ля в следующей последовательности:
1) подключить осциллограф к контрольной точке ХР6 пла-
ты УУД;
2) на магнитофоне, работающем на скорости 19,05 см/с в
режиме «Останов», переключить скорость с 19,05 см/с на 9,53
см/с;
3) за время торможения двигателя (20—30) с. изменяя
положение движка резистора RPI платы УУД. установить по
осциллографу в контрольной точке ХР6 платы УУД напряже-
ние не более 0,6 В.
6.3.2.2. Настроить режим разгона ведущего двигателя в
следующей последовательности:
1) к контрольной точке ХР6 платы УУД подключить ос-
циллограф;
2) рукой остановить ротор ведущего двигателя;
67

3) изменяя положение движка резистора RP2 платы УУД,
установить по осциллографу в контрольной точке ХР6 платы
УУД амплитуду импульсов не менее 9 В.
6.3.3. Настройка МГ воспроизведения.
6.3.3.1. Окончательную установку МГ воспроизведения
проводят
при
воспроизведении
измерительной МЛ
6ЛИТ4.ЧВН -90 на скорости 9,53 см/с и контроле воспроизво-
димого сигнала на линейном выходе по двухлучевому осцил-
лографу в следующей последовательности:
1) установить кассету с измерительной МЛ на левый под-
кассетник, включить магнитофон в режим «Воспроизведение
вперед»;
2) Регулируя высоту МГ воспроизведения винтами 1
рис. 11, добиться на осциллограмме рис. 16 момента пропада-
ния отметки 8.
3) регулируя наклон МГ воспроизведения винтом 2
рис. 11, добиться на осциллограмме рис. 16 состояния, при
ко тором амплитуда отметки 10 будет меньше амплитуд отме-
ток9и11рис.14.
6.3.3.2. Настройку реверсной МГ воспроизведения проводят
по подпункту 6.3 .3 .1 в режиме «Воспроизведение назад»,
установив катушку с измерительной МЛ на правый подкассетник.
1—7
— отметки частиЧпоЛКиПК;
8, 12 — отметки части В по ЛК;
9—11 — отметки части Н по ПК.
Рис .16.
68

6.3.4. Настройка каналов воспроизведения.
6.3.4.1 . Установку номинального напряжения на линей-
ном выходе, соответствующего номинальному уровню записи,
проводят в следующей последовательности:
1) установить катушку с измерительной МЛ 6ЛИТ1.УС.19
на левый подкассетник и включить режим «Воспроизведение
вперед»;
2) вращая движок резистора RP1 (RP2) платы УВП, ус-
тановить на линейном выходе ЛК (ПК) напряжение 0,5 В;
3) установить катушку с измерительной МЛ 6ЛИТ1.УС.19
на правый подкассетник и включить режим «Воспроизведение
назад»;
4) вращая движок резистора RP3 (RP4) платы УВП, ус-
тановить на линейном выходе ЛК (ПК) напряжение 0,5 В,
6.3.4.2. Установку синфазности сигналов каналов воспро-
изведения проводят в следующей последовательности:
1) при воспроизведении вперед (назад) измерительной МЛ
6ЛИТ1.УС.19, измерить электронным вольтметром напряжение на
общем резисторе сопротивлением 47 кОм с допустимым отклоне-
нием ±10%, подключенном к каналам через добавочные резисто-
ры сопротивлением 470 кОм с допустимым отклонением ±10%;
2) отжать один из переключателей КОНТРОЛЬ. Напряже-
ние на общем резисторе должно уменьшиться. Если напряже-
ние на общем резисторе не уменьшилось, сменить местами
подводящие провода на выводах одного из стереоканалов МГ
воспроизведения (реверсной МГ).
6.3.5. Настройка индикатора уровня записи.
Настройку индикатора проводят на настроенных каналах
воспроизведения. При воспроизведении измерительной МЛ
6ЛИТ1.УС.19, вращением движка резистора RP1 платы ИСН,
установить на индикаторе уровня записи 0 дБ по ЛК и ПК.
6.3.6. Настройка МГ записи.
Настройку МГ записи проводят по схеме рис. 17 в
следующей последовательности:
1) на вход
магнитофона, включенного в режим
записи на вторичную типовую МЛ с контролем записываемо-
го сигнала (переключатели ЗАПИСЬ ЛК, ПК; ВОСПРОИЗ-
ВЕДЕНИЕ ЛК, ПК и КОНТРОЛЬ ЛК, ПК нажаты) на ско-
рости 9,53 см/с, подать сигнал напряжением 0,5 В, частотой
1000 Гц на оба стереоканала;
2) Регуляторами УРОВЕНЬ ЗАПИСИ
ЛК, ПК
установить на выходе магнитофона напряжение 0,5 В;
3) регулируя винтами 1 рис. 11 высоту МГ записи, добить-
ся на выходе ПК максимального напряжения;
69

4) регулируя винтами 2 рис. 11 наклон МГ записи, добить-
ся максимальных значений напряжения сигналов в обоих
стереоканалах при минимальном сдвиге фаз между ними,
определяемом визуально по изображению на экране двухлу-
чевого осциллографа:
5) провести регулировку наклона МГ записи при подаче на
вход магнитофона сигнала частотой 10 кГц, затем 14 кГц.
1 - генератор сигналов звуковой частоты;
2 - милливольтметр;
3 - магнитофон;
4 - двухлучевой осциллограф.
Рис. 17.
6.3.7. Настройка каналов записи.
6.3.7.1. Настройку тока стирания проводят в следующей
последовательности:
1) на плате БЗВ отсоединить вилку ХТ2 ЛПМ от розетки
XT10;
2) нажать переключатели СЕТЬ, ЗАПИСЬ ЛК, ПК;
3) вращая сердечник трансформатора Т1 БЗВ, установить
в контрольной точке ХР15 платы БЗВ максимальное напря-
жение;
4) подбором конденсатора С54 БЗВ установить в конт-
рольной точке ХР14 платы БЗВ напряжение, равное напря-
жению в контрольной точке ХР15 с допустимым отклонени-
ем ±2 дБ;
5) вращая сердечник индуктивности L5 БЗВ, установить в
контрольной точке ХР8 платы БЗВ минимальное напряжение;
6) вращая сердечник индуктивности L6 БЗВ, установить
минимальное напряжение в контрольной точке ХР9 платы
БЗВ;
7) выключить магнитофон, подсоединить к розетке ХТ10
БЗВ вилку ХТ2 ЛПМ.
6.3.7.2. Дальнейшую настройку каналов записи проводят
70

по схеме рис. 17 в следующей последовательности:
1) на вход
магнитофона, работающего в режиме
записи на вторичную типовую МЛ, подать сигнал напряжени-
ем 0,5 В, частотой 1000 Гц;
2) регулятором УРОВЕНЬ ЗАПИСИ
устано-
вить на линейном выходе напряжение 0,5 В, при этом индика-
тор уровня записи должен показывать 0 дБ;
3) вращая движок резистора RP7 платы БЗВ при работе
магнитофона на скорости 19,05 см/с и RP9 на скорости см/с.
выставить
на
ЛК линейного
выхода
максимальное
напряжение;
4) вращая движок резистора RP8 платы БЗВ при работе
магнитофона на скорости 19,05 см/с и RP10 на скорости 9,53
см/с, выставить на ПК линейного выхода максимальное
напряжение;
5) вращая движок резистора RP3 платы БЗВ, выставить
на ЛК линейного выхода напряжение 0,5 В, при этом показа-
ния индикатора уровня ЛК должны быть 0 дБ;
6) вращая движок резистора RP4 платы БЗВ, выставить
на ПК линейного выхода напряжение 0,5 В. при этом показа-
ния индикатора уровня ПК должны быть 0 дБ.
6.3.8. Настройка МГ стирания.
Настройку проводят по схеме рис. 18 в следующей последо-
вательности:
1) на вход
магнитофона, работающего в режиме
записи на вторичную типовую МЛ, подать сигнал напряже-
нием 0,5 В, частотой 1000 Гц;
2) регулятором УРОВЕНЬ ЗАПИСИ
установить
на линейном выходе напряжение, измеряемое с помощью
третьоктавного фильтра 3000 Гц. при котором коэффициент
тр етьей гармоники равен 3 %;
3) провести запись подаваемого сигнала в течение
(2—3) мин, измеряя с помощью третьоктавного фильтра
1000 Гц напряжение на линейном выходе;
4) перемотать МЛ до середины записанного участка;
5) отключить входной сигнал и установить регуляторы
УРОВЕНЬ ЗАПИСИ
ЛК, ПК на минимум;
6) включить магнитофон на запись, измеряя с помощью
третьоктавного фильтра 1000 Гц напряжение на линейном
выходе;
7) ослабить винты 3, 4 рис. 11 и, изменяя высоту МГ сти-
71

рання и ее азимут, добиться по ложения МГ, при котором отно-
шение напряжения стертой части фонограммы к напряжению
нестертой части станет не более минус 70 дБ, после чего за-
тянуть винты.
1) генератор сигналов звуковой частоты;
2) милливольтметр;
3) магнитофо н;
4) эквивалент нагруз ки;
5) третьоктавный фильтр 1000 Гц;
6) третьоктавный фильтр 3000 Гц.
Рис. 18 .
6.3.9. Регулировка коэффициента детонации.
Регулировку проводят в следующей последовательности:
1) на выходе
магнитофона при воспроизведении
вперед (назад) измерительной МЛ 6ЛИТ1.ДС.19 на скорости
19,05 см/с и измерительной МЛ 6ЛИТ1.ДС.9 на скорости
9,53 см/с измерить детонометром коэффициент детонации;
2) вращая движок резистора RP1 платы УУД по часовой
стрелке, установить требуемый коэффициент детонации;
3) вращая движок резистора RP2 платы УУД против ча-
совой стрелки, установить в контрольной точке ХР5 платы
УУД по осциллографу длительность импульса в пределах
(0,26—0,53) мс на скорости 19,05 см/с и в пределах (0,53—
1,06) мс на скорости 9,53 см/с;
4) проверить и, при необходимости, подстроить режим ра-
боты ведущего двигателя по п. 6 .3 .2 .
72

6.4. Статические и дин амические регулировочные величины
Статические и динамические регулировочные величины представлены в табл. 3 .
Таблица 3
Динамическая
величина
Статическая
величина
Механическая
регулировка
Электрическая
регулировка
Регули-
рующий
элемент
Значение
Точка
измерения
Коэффициент
детонации
Натяжение
МЛ
Регулировка
момента
торможения
Настройка режи-
мов работы боко-
вых двигателей
RP6, RP8
УУД
—
—
Регулировка
ДН
Настройка режи-
мов работы веду-
щего двигателя
RP1, RP2
УУД
—
ХР5, ХР6
УУД
Скорость
движения
МЛ
Регулировка
блока при -
жима МЛ
Настройка режи-
мов работы веду-
щего двигателя
RP1, RP2
УУД
—
ХР5 УУД
Время пере-
мотки МЛ
Регулировка
момента
торможения.
Регулировка
ДН
Настройка режи-
мов работы боко-
вых двигателей
RP7, RP5
УУД
не более
800 с
—
7
3

Продолжение табл. 3
Динамическая
величина
Статическая
величина
Механическая
регулировка
Электрическая
регулировка
Регули-
рующий
элемент
Значение То чка
измерения
Отношение
сигнала к
стертому
сигналу
Высота и
азимут МГ
стирания
Регулировка
тракта дви-
жения МЛ
Настройка МГ
стирания
Поз. 3, 4
рис. 11
—
Линей-
ный
выход
Эффективный
частотный
диапазон
воспроизведе-
ния
Высота и
наклон МГ
воспроиз-
ведения
Регулировка
тракта дви-
жения МЛ
Настройка МГ вос-
произведения по
измерительной МЛ
6ЛИТ4. ЧВН -90
Поз. 1, 2
рис. 11
—
Линей-
ный
выход
Регулировка уси-
ления каналов
воспроизведения
RP1, RP2
RP3, RP4
УВП
500 мВ Линей-
ный
выход
Настройка индика-
тора уровня записи
RP1ИСН 0дБ
Индика-
тор
уровня
записи
7
4

Продолжение табл. 3
\\ \\
Динамическая
величина
Статическая
величина
Механическая
регулировка
Электрическая
регулировка
Регули-
рующий
элемент
Значение Точка
измерения
Полный эф- Высота и Регулировка Настройка МГ
Поз. 1, 2
—
Линей-
фективный
частотный
диапазон
наклон МГ
записи
тракта дви-
жения МЛ
записи
рис. 11
ный
выход
Настройка тока
стирания
T1 БЗВ
C54 БЗВ
L5 БЗВ
L6 БЗВ
Макс.
Макс.
Мин.
Мин.
ХР15 БЗВ
XP14 БЗВ
XP8БЗВ
XP9 БЗВ
Настройка тока
подмагничивания
RP7—
RP10
БЗВ
Макс.
Линей-
ный
выход
Настройка усиле-
ния каналов
записи
RP3, RP4
БЗВ
500 мВ Линей-
ный
выход
7
5

7. ИСПЫТАНИЕ И КОНТРОЛЬ МАГНИТОФОНА
ПОСЛЕ РЕМОНТА
7.1 . Методика элек троп рогона
7.1.1. Отремонтированный и настроенный магнитофон
подвергают электропрогону при нормальных климатических
условиях в течение одного испытательного цикла (1,5 ч).
7.1.2. Нормальные климатические условия:
1) температура окружающей среды 15—35 °С;
2) относительная влажность воздуха 45—75 %;
3) атмосферное давление 650—800 мм рт. ст.
7.1.3. Испытательный цикл приведен на рис. 19. Электро-
прогон прекращают, если во время его проведения в магни-
тофоне возникает неисправность. После устранения неисправ-
ности и проведения настройки магнитофон снова подвергают
электропрогону. Контроль за работой магнитофона во время
электропрогона осуществляют визуально и на слух.
7.2. Перечень параметров проверяемых после ре монта
7.2.1. После проведения ремонта характеристики магнито-
фона должны соответствовать требованиям п. 1 .2 .2 при гаран-
тийном ремонте и требованиям РД 50-695-90 при послегаран-
ти йном ремонте.
7.2.2. Перечень параметров, проверяемых после ремонта,
приведен в табл. 4.
7.2.3. Для магнитофонов со сроком эксплуатации более
5 лет допускается ухудшение параметров до 40% от значений,
указанных в табл. 4 для гарантийного ремонта.
76

Таблица 4
Наименование параметра
Норма при
гарантийном
ремонте
Норма при
послегарантийном
ремонте
Метод измерения,
номер пункта
1. Проверка внешнего вида
магнитофона
См. метод изме-
рения
См. метод
измерения
7.3.2.
2. Проверка функционирова-
ния магнитофона
То же
То же
7.3.3
3. Проверка отклонения от
номинальной скорости
движения МЛ, %, не более
±1
±1,2
7.3.4
4, Проверка взвешенного
значения детонации, %, не
более
±0,08
±0,10
7.3.5
5. Проверка полного эффек-
тивного частотного диапазона,
Гц
25—22000
31,5—20000
7.3.6
6. Проверка эффективного
частотного диапазона
воспроизведения, Гц
25—22000
31,5—20000
7.3.7
7. Проверка полного взве-
шенного отношения сигнал/
шум, дБ, не менее
60
48
7.3.8
7
7

Продолжение таблицы 4
Наименование параметра
Норма при
гарантийном
ремонте
Норма при
послегарантийном
ремонте
Метод измерения,
номер пункта
8. Проверка синфазностн
записанных сигналов
См. метод
измерения
См. метод
измерения
7.3.9
9. Проверка перпендикуляр-
ности рабочих зазоров МГ
воспроизведения
То же
То же
7.3.10
10. Проверка перпендикуляр-
ности рабочих зазоров МГ
записи
—,,—
—,, —
7.3.11
11. Проверка расположения
дорожек записи на МЛ
—,,—
—,, —
7.3 .12
12. Проверка напряжения на
линейном выходе, В
0,4—0,6
0,4—0,6
7.3.13
7
8

79
7.3. Методика проверки параметров
7.3.1. Общие положения.
7.3.1.1. Испытания проводят на каждом стереоканале при
напряжении питания 220 В с допустимым отклонением ±2%,
при движении МЛ вперед на скорости 19,05 см/с, на вторич-
ной типовой МЛ типа Б-3700, на катушке 18 и при нормаль-
ных климатических условиях по ГОСТ 11478—88, если эти
требования не оговорены особо в методах испытаний.
7.3.1.2. Все измерения, если нет специальных указаний,
проводят на линейном выходе магнитофона, нагруженном ре-
зистором сопротивлением 47 кОм с допустимым отклонением
±10% и параллельной емкостью 250 пФ с допустимым от-
клонением ±10%.
7.3.1.3. Перед проведением испытаний магнитофон прог-
ревают в течение 10 мин в режиме «Останов». Детали ЛПМ,
'соприкасающиеся с МЛ, промывают спиртом. Металлические
детали размагничивают.
7.3.2. Проверка внешнего вида магнитофона.
Провести проверку по п. 5 .1 .2.
7.3.3.
Проверка
функционирования
магнитофона.
Провести проверку по пп. 5 .1 .4 —5.1.8.
7.3.4 . Проверка отклонения от номинальной скорости
движения МЛ.
При воспроизведении измерительной МЛ 6ЛИТ1.ДС.19
вперед (назад) электронно-счетным частотомером измерить
на линейном выходе частоту, записанного на измерительной
МЛ сигнала. Определить среднее отклонение от номинальной
скорости D, %, по формуле:
∆=#
$%
&'
− 1*∗100
(7.1)
где:
f — измеренная на выходе частота сигнала, Гц;
l — длина волны записи измерительной МЛ, см;
V0 — номинальная скорость магнитофона, см/с.
7.3.5. Проверка взвешенного значения детонации.
При воспроизведении измерительной МЛ 6ЛИТ1.ДС.19
детонометром измерить взвешенное значение детонации в
начале и в конце полной катушки.
7.3 .6. Проверка полного эффективного частотного диапа-
зона.
7.3.6.1. Собрать схему по рис. 20 .
79

1 — генератор сигналов звуковой частоты;
2 — милливольтметр;
3 — магнитофон;
4 — эквивалент нагрузки.
Рис. 20 .
7.3.6.2. На вход
магнитофона, в режиме запи-
си на скорости 19,05 см/с, от генератора сигналов звуковой
частоты подать сигнал напряжением 0,5 В, частотой 1000 Гц.
Установить уровень записи 0 дБ. Уменьшить входное напря-
жение на (20±3) дБ.
7.3.6.3. Поддерживая постоянным напряжение сигнала
на входе, провести его запись по 15 с на частотах 25; 31,5; 40;
63; 80; 125; 250; 400; 1000; 4000; 6300; 10000; 12500;
14000; 16000; 18000; 20000; 22000 Гц при гарантийном ремонте
и на частотах от 31,5 до 20000 Гц при послегарантийном ремонте.
7.3.6.4. Воспроизвести полученную 'сигналограмму, изме-
ряя электронным вольтметром напряжение на каждой часто-
те. Полученная АЧХ должна быть в пределах поля допусков
по рис. 1 при гарантийном ремонте и по рис. 21 при послега-
рантийном ро монте.
7.3.7. Проверка эффективного частотного диапазона вос-
произведения.
При воспроизведении измерительной МЛ 6ЛИЛ4.Ч .19 -50
измерить электронным вольтметром напряжение на частотах
от 25 до 22000 Гц при гарантийном ремонте и на частотах
от 31,5 до 20000 Гц при послегарантийном ремонте. Получен-
ная АЧХ должна быть в пределах поля допусков по рис. 1 при
гарантийном ремонте и по рис. 21 при послегарантийном ре-
монте.
7.3.8. Проверка
полного
взвешенного
отношения
сигнал/шум.
7.3.8.1. Собрать схему по рис. 22 .
80

1 — генератор сигналов звуковой частоты;
2 — милливольтметр;
3 — магнитофон;
4 — эквивалент нагрузки;
5 — третьоктавный фильтр;
6 — фильтр взвешенного отношения.
Рис. 22 .
7.3.8.2. На вход
магнитофона, подготовленного
к работе в режиме записи, подать от генератора сигналов зву-
ковой частоты сигнал напряжением 0,5 В, частотой 1000 Гц.
Установить в измеряемом канале уровень записи, при кото-
ром коэффициент третьей гармоники, измеренный электрон-
ным вольтметром с третьоктавным фильтром 3000 Гц, равен
3%.
7.3.8.3. Записать сигнал и «паузу». При записи «паузы»
отключить генератор и нагрузить вход соответствующего сте-
реоканала резистором сопротивлением 47 кОм с допустимым
отклонением ±5%.
7.3.8 .4. Воспроизвести записанный сигнал н «паузу».
Электронным вольтметром с фильтром взвешенного отноше-
ния измсрит|, напряжения сигнала и «паузы». Вычислить их
отношение.
7.3.8.5. Сменить полярность сетевой вилки магнитофона
и провести измерения по подпункту 7.3 .8 .4. Худший результат
отношения с поправкой на ход АЧХ фильтра должен быть
не менее значения, указанного в табл. 4 .
7.3.9. Проверка синфазностн записанных сигналов.
7.3.9. . На вход
магнитофона в режиме записи
от генератора звуковой частоты подать сигнал напряжением
0,5 В, частотой 1000 Гц. Установить уровень записи 0 дБ. На
81

разных участках МЛ провести запись в ЛК, в ПК и стерео-
запись по всем дорожкам.
7.3.9.2 . При воспроизведении вперед (назад) записанной
сигналограммы электронным вольтметром измерить напряже-
ние на общем резисторе сопротивлением 47 кОм с допустимым
отклонением ±10%, подключенном к ЛК через дополнитель-
ный резистор сопротивлением 470 кОм.
Аналогичные измерения провести на ПК.
7.3.9.3. Провести измерения на общем резисторе сопро-
тивлением 47 кОм с допустимым отклонением ±10%, под-
ключенном к обоим стереоканалам.
Записанные сигналы считают синфазными, если при одно-
временном воспроизведении обоих каналов вольтметр пока-
зывает увеличение напряжения.
7.3.10. Проверка перпендикулярности рабочих зазоров
МГ воспроизведения.
7.3.10.1. При воспроизведении вперед (назад) измери-
те льной МЛ 6ЛИЛ4.Ч .19 -50 электронным вольтметром изме-
рить напряжение сигнала частотой 16000 Гц на ПК линейного
выхода.
7.3.10.2. Изменяя угол перекоса рабочего зазора соответ-
ствующей МГ воспроизведения винтом 2 рис. 11, измерить
максимальное
значение
напряжения
сигнала
частотой
16000 Гц на ПК линейного выхода. Расхождение значений
должно быть не более 2 дБ.
7.3.14 Проверка перпендикулярности рабочих зазоров
МГ записи.
7.3.11.1. На ПК входа
магнитофона в режиме
записи от генератора звуковой частоты подать сигнал напря-
жением 0,5 В, частотой 16000 Гц. Установить уровень записи
0 дБ. Уменьшить напряжение на входе на (15±3) дБ. Элек-
тронным вольтметром измерить напряжение на ПК линейного
выхода.
7.3.11.2. Изменяя угол перекоса МГ записи винтом 2 рис.
11, измерить максимальное значение напряжения на ПК линейно-
го выхода. Расхождение значений должно быть не более 2 дБ.
7.3.12. Проверка расположения дорожек записи на МЛ.
7.3.12.1. На вход
магнитофона от генератора
сигналов звуковой частоты подать сигнал напряжением 0,5 В,
частотой 1000 Гц. Установить уровень записи 0 дБ и провес-
ти запись по всем каналам на одном участке МЛ. Записан-
ный участок МЛ проявить в суспензии карбонильного железа
в спирте. Дорожки записи должны иметь вид ровных полос.
7.3.12.2. С помощью микроскопа измерить размеры сиг-
82

налограммы относительно края МЛ. Расположение дорожек
записи должно соответствовать рис. 23 .
7.3.13. Проверка напряжения на линейном выходе.
При воспроизведении вперед (назад) измерительной МЛ
6ЛИТ1.УС.19 электронным вольтметром измерить напряжение
на линейном выходе каждого стереоканала, нагруженном ре-
зистором сопротивлением 47 кОм с допустимым отклонением
±5%.
83

ПРИЛОЖЕНИЕ 1
Справочное
СВЕДЕНИЯ О ВЗАИМОЗАМЕНЯЕМОСТИ
КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ
Наименование
Возможная замена
Примечание
Резисторы С2-23
Резисторы МЛТ
Конденсаторы
КМ-6А-Н90-0.1 мкФ
К53-19 -20В-2.2 мкФ±20%
К53-19 -20В-22 мкФ±30%
Конденсаторы
КМ-6Б-Н90-0.1 мкФ
КМ-5Б-Н90-0.1 мкФ
К53-21 -20В-2.2 мкф±20%
К53-21 -20В-22 мкФ±30%
УУД, БУ
К10-17-3Г-М47
КД- 1 -М 1500
КМ-5Б-М47
К10-7В -М47
УВП, БЗВ
К50-35-25В-47 мкФ
K50-35-I6B-220 мкФ
K50-16-16B-50 мкФ
K50-16-16B-I00 мкФ
УВП
К10-17-3Г-Н90
КМ-5Б-Н90
К10-7В -Н90
БЗВ
8
4

Продолжение
Наименование
Возможная замена
Примечание
К31-11 -3 -В
КД-1 -М1500
К73-9 -100В
КМ-5Б-ПЗЗ
БЗВ
КД-1 -М75 -15 пФ±10%
КМ-5Б-ПЗЗ-16 пФ±10%
БЗВ
К50-35-25В-22 мкФ
K50-35-63В-47 мкФ
К50-16 -16В-20 мкФ
К50-16 -25В-50 мкФ
С80...С83
БЗВ
Диод КД209А
Диод КД243А
ИСН, БЗВ
Транзисторы
КТ816Б
КТ817Б
КТ630Е
КТ683
КТ315Б
КТ3102БМ, ГМ
Транзисторы
КТ816В
КТ817В
КТ683Е
КТ630А
КТ315Г
КТ3102Б, Г
ИСН, БУ, БЗВ, УВП
КТ3102 Б
КТ3102ВМ, ДМ
УУД
ИМС КР1534ППЗ
Резонатор
РК.233 -01 -11 -32.763К
ИМС КР1534ПП4
Резонатор
РК233-8АХ-32 .762 ОК
БИ
8
5

ПРИЛОЖЕНИЕ 2
Справочное
ТАБЛИЦА ДАННЫХ МОТОЧНЫХ УЗЛОВ
Наименование и
обозначение
Схема
Вывод
Число
витков,
число
витков
секции
Марка и
диаметр
провода с
изоляцией, мм
Индук-
тивность,
мкГн
Сопро-
тивле-
ние, Ом
Тип
сердечника
Тип
намотки
Приме-
чание
1. Трансформатор
ОСА4.770 .202 (БЗВ)
3—7
7—8
5—6
6—4
1—2
2,5
14
15
15
1
ПЭВ-2 0 ,5
ПЭВ-2 0 ,355
ПЭВ-2 0 ,45
ПЭВ-2 0 ,45
ПЭВ-2 0 ,355
—
—
—
—
—
—
—
—
—
—
Чашка М2000
HM1-31 -422
Чашка М2000
НМ1-31 -422
Подстроечник
М2000 НМ
ПС
Дикая
‘’
‘’
‘’
‘’
—
2. Катушка индуктивности
КИ-3 ПЯО.477 .013ТУ
(БЗВ)
1—2 340 ПЭВТЛ -2 0,1 3800±5% —
—
Рядовая
произ-
вольная
—
3. Катушка индуктивности
КИП-3 ПЯО.477 .013ТУ
(БЗВ)
1—2 665 ПЭВТЛ -2
0,08
16000
—
—
Рядовая
произ-
вольная
—
4. Катушка индуктивности
КИС-10 ПЯО.477 .013ТУ
(БЗВ)
3—4
1—6
48
120
ПЭВ-2 0 .2
ПЭВ-2 0 ,125
450±15%
2800±15%
—
—
—
—
Рядовая
произ-
вольная
Дикая
—
5. Катушка индуктивности
OCA4.777 .201 ,
ОСА4.777 .201 -01 (УРНЛ)
—
65 ПЭВ-2 0 ,2
—
—
М2000
НМ1-1 -16 -
Б14
Дикая
—
8
6

Продолжениее
Наименование и
обозначение
Схема
Вывод
Число
витков,
число
витков
секции
Марка и
диаметр
провода с
изоляцией, мм
Индуктив-
ность,
мкГн
Сопро-
тивление
,Ом
Тип
сердечника
Тип
намотки
Приме-
чание
6. Электромагнит прижима
и отвода МЛ. 650 .117 -01
(ЛПМ)
—
3900 ПЭВ-1 0 ,224
—
145±10%
—
Дикая
—
7. Электромагнит тормоза
650.118 (ЛПМ)
—
5700 ПЭВ-1 0 ,18
—
330±10%
—
Дикая
—
8. Электродвигатель ДП-3
002.706 (ЛПМ)
Основ-
ная
(С1-С2)
Вспо-
мога-
тельная
(В1-В2)
1200
200
1680
280
ПЭВ-2 0 ,36
ПЭВ-2 0 ,34
—
—
38,2±l0%
60±10%
—
—
Дикая
‘’
—
9. Электродвигатель ДМ-5
002.722 (ЛПМ)
Основ-
ная
(С1-С2)
Вспо-
мога-
тельная
(В1-В2)
ГДС
1920
160
2460
205
1200
ПЭВ-2 0 ,27
ПЭВ-2 0 ,24
ПЭВ-2 0 ,1
—
—
—
100±6%
160±6%
660±10%
—
—
—
Дикая
‘’
‘’
—
8
7

Продолжение
Наименование и
обозначение
Схема
Вывод
Число
витков,
число
витков
секции
Марка и
диаметр
провода с
изоляцией, мм
Индук-
тив-
ность,
мкГн
Сопро-
тив-
ление,
Ом
Тип
сердечника
Тип
намотки
При-
меча-
ние
10. Трансформатор
силовой Т-5
7Б5.702 .001СБ (ЛПМ)
1—2
3—4
5—6
7—8
9—10
11—13
12—14
15—17
18—20
1250
739
183
97
97
456
456
14
7
29
14
ПЭТВ-2 0 ,5
ПЭТВ-2 0 ,4
ПЭТВ-2 0 ,5
ПЭТВ-2 0 ,4
ПЭТВ-2 0 ,4
ПЭТВ-2 0 ,4
ПЭТВ-2 0 ,4
ПЭТВ-2 0 ,2
ПЭТВ-2 0 ,2
—
—
—
—
—
—
—
—
—
14,5±1,5
8,5±0,9
2,4±0,3
2,0±0,3
2,0±0,3
8,7±0,9
9,0±0,9
1,2±0,2
3,1±0,35
Магнито-
провод
тороидальный
Рядовая
‘’
‘’
‘’
‘’
‘’
‘’
‘’
‘’
—
11. Сетевой фильтр
7Б5.067 .001
1—1
2—2
7
5
7
5
НВМ 0,5-4 -
500
НВМ 0,5-4 -
500
—
—
—
—
М2000 НМ1-Б
М2000 НМ1-Б
Рядовая
равно-
мерная
—
8
8

ПРИЛОЖЕНИЕ 3
Справочное
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ПЕРЕЧНЯ
ЗАПАСНЫХ ЧАСТЕЙ СОБСТВЕННОГО ИЗГОТОВЛЕНИЯ
89
Поз.
Наименование
Обозначение Куда входит
Кол.
в изд.
1 Ведущий электро-
двигатель ДМ-5
002.722
7Б4.036.003 1
2 Боковой электро-
двигатель ДП-3
002.706
7Б4.036.003 2
3 Подкассетник
230.167
7Б4.036.003 2
4 Кольцо
7Б7.854.005 7Б6.122.005 2
5 Электромагнит
механизма отвода МЛ
650.117
7Б6.063.001 1
6 Тормоз
225.026
7Б4.036.003 2
7 Ручка регулятора
уровня ЛК
7Б8.337.013 7Б2.940.004 3
8 Ролик блока прижима
МЛ
228.120
7Б6.063.001 1
9 Диск ролика ДН
225.022
7Б5.155.004
7Б5.155.005
1
1
10 Диск ролика блока
прижима МЛ
225.023
7Б6.063.001 1
11 Шайба декоративная 481.2053
7Б2.940.004 6
12 Втулка регулятора
уровня ПК
7Б7.860.003 7Б2.940.004 3
13 Втулка регулятора
уровня ЛК
7Б7.860.004 7Б2.940.004 3
14 Обойма кнопки
7Б8.212.003 7Б6.112.005 8
15 Ручка регулятора
уровня ПК
7Б8.337.012 7Б2.940.004 3
16 Замок подкассетиика 317.060
7Б4.036.003 2
17 Кнопка УОУ
7Б8.337.010 7Б6.122.005 8
18 Кнопка УПУ
7Б8.337.011 7Б6.122.005 18

90
Продолжение
Поз.
Наименование
Обозначение Куда входит
Кол.
в изд.
19 Блок МГ 6А24.061
6В24.060
СЫЗ.253.167
СЫЗ.253.168
7Б5.087.015
7Б5.087.015
1
2
20 Кнопка переключателя
ПКн61
7Б8.337.015 7Б6.122.005 8
21 Ручка переключателя
тока подмагничивания
7Б8.337.014 7Б2.940.004 2
22 Лента тормозная
270.123
222.629
2
23 Пружина
443.650
7Б5.155.004
7Б5.155.005
2
24 Шайба
891.692
7Б2.940.004 8
25 Рычаг блока отвода
МЛ
255.147
7Б5.087.015 2
26 Корпус сетевого
разъема
ОСА4.146 .203 7Б4.036.003 1
27 Пружина ДН
443.645
7Б5.155.004
7Б5.155.005
2
28 Пружина возврата
рычага отвода МЛ
443.649
7Б4 036.003 2
29 Контакт
ОСА7.732.211 ОСА4.146.203 4
30 Прокладка
893.1015
7Б2.940.004 3
31 Ножка
253.273
7Б6.179.003 4
32 Ролик ДН
228.115
7Б5.155.004
7Б5.155.005
2
33 Крышка обводного
ролика
132.1234
228.116
2
34 Задняя крышка
7Б6.179.003-
01
7Б2.940.004 1
35 Боковина
7Б7.844.005 7Б2.940.004 2
36 Рамка
7Б6.434.003 7Б6.122.005 1
37 Светофильтр
7Б7.222.007 7Б6.122.005 1
38 Экран УРНЛ
ОСА7.070.207 7Б5.087.004 1
39 Трансформатор
силовой
7Б5.702.001 7Б4.036.003 1

Таблица 1.3
Режим
Сигнал
A1A2A3VX2X3X4X6X7
Останов
000133333
Воспроизведение,
запись, реверс
110033033
100003333
010030333
По паузам
101033303
По паузам
011033330
3 — закрыт канал;
0 — открыт канал.
Рис.5.1.
91

Рис.5.4.
1 – рычаги отвода МЛ;
9 – вал ведущего двигателя;
2 – винты крепления электро-
10 – ось прижимного ролика;
магнита отвода МЛ;
11 – регулировочные винты
3 – электромагнит отвода МЛ;
для установки МГ по
4 – электромагнит прижима МЛ;
высоте;
5 – диск;
12 – регулировочные винты
6 – винты крепления электро-
для установки МГ по
магнита прижима МЛ;
углу перекоса.
7 – рычаг;
8 – винты крепления рычага поз. 7;
92

Рис.5.7.
а – правильное положение МГ;
б – МГ наклонена вперед;
в – МГ наклонена назад.
Рис.5.8.
Рис.5.9.
93

Рис.5.10.
Изображение на экране осциллографа при воспроизведении
измерительной МЛ 6ЛИТ4.ЧВН
1–7
–
отметки от воспроизведения участка МЛ, предназначен-
ного для контроля АЧХ левого и правого стереоканалов
воспроизведения;
9–11
–
отметки от воспроизведения участка МЛ, предназначен-
ного для контроля угла наклона рабочих зазоров;
8 , 12 – отметки от воспроизведения участка МЛ, предназначен-
ного для контроля положения МГ по высоте.
Рис. 5 .12
fH – нижняя граничная частота;
fB – верхняя граничная частота.
94
