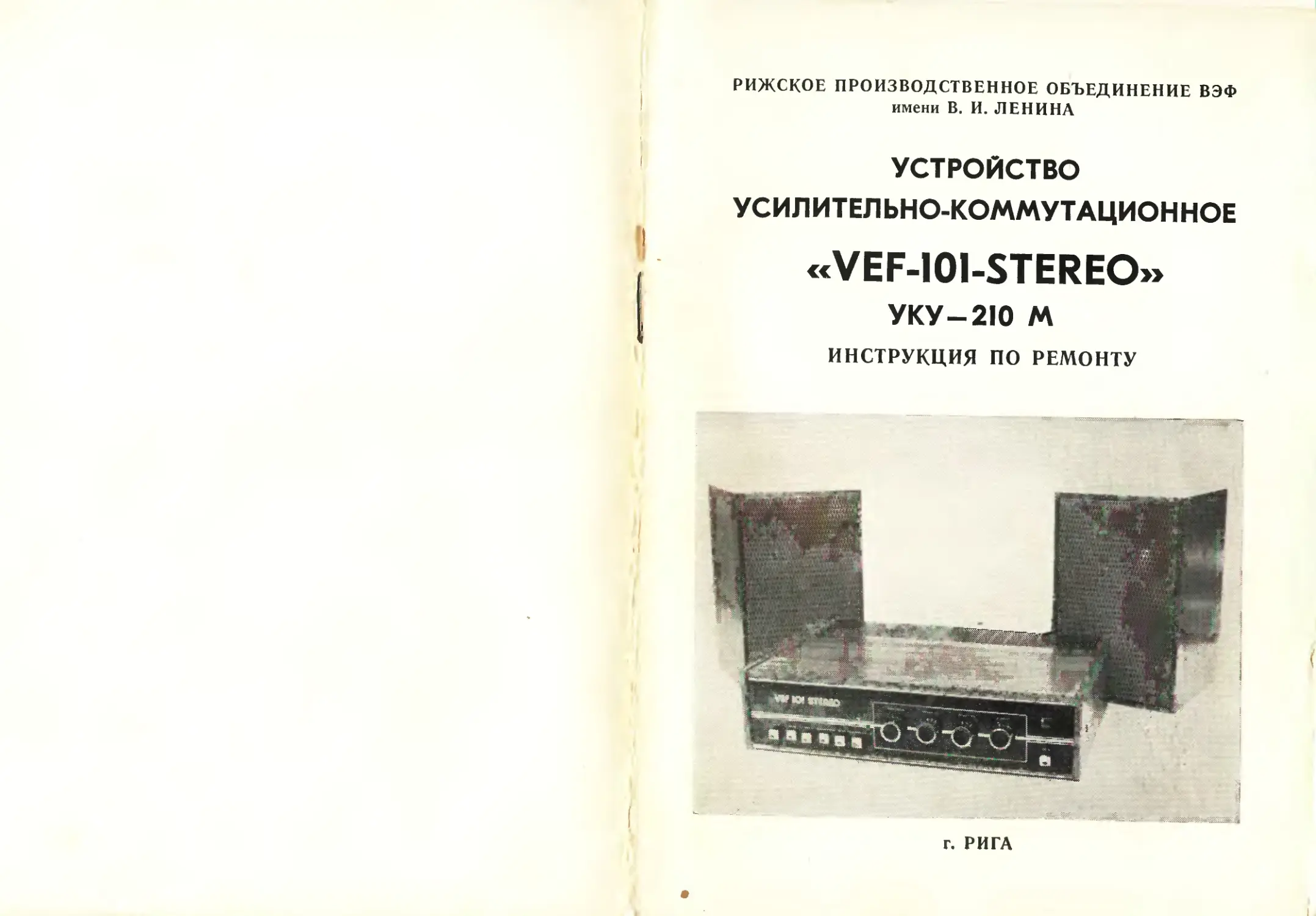

РИЖСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ВЭФ
имени В. И. ЛЕНИНА
УСТРОЙСТВО
УСИЛИТЕЛЬНО-КОММУТАЦИОННОЕ
«VEF-IOI-STEREO»
УКУ-210 М
ИНСТРУКЦИЯ ПО РЕМОНТУ
$!>?$;
г. РИГА
РИЖСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ВЭФ
имени В. И. ЛЕНИНА
УСТРОЙСТВО
УСИЛИТЕЛЬНО-КОММУТАЦИОННОЕ
«VEF-IOI-STEREO» ‘
УКУ-210 М
ИНСТРУКЦИЯ ПО РЕМОНТУ
1981 г.
1. ВВЕДЕНИЕ
1.1. Назначение и порядок пользования инструкцией.
В настоящей инструкции приведены основные технические
данные устройства, необходимые для ремонта, настройки и про-
верки устройства в условиях ремонтных мастерских.
До начала ремонта тщательно ознакомьтесь с настоящей
инструкцией, изучите схему и конструкцию устройства, харак-
терные неисправности и методы ремонта.
Изменения принципиальной электрической схемы будут отра-
жаться в руководстве по эксплуатации устройства, прилагае-
мого к каждому устройству.
1.2. Общая характеристика устройства.
Усилительно-коммутационное устройство предназначено для
высококачественного усиления стереофонических и монофониче-
ских сигналов звуковых программ от различных источников
сигнала.
Устройство выполнено на полупроводниковых приборах и
интегральных микросхемах.
1.3. Основные технические данные устройства.
Номинальная выходная мощность каждого канала, не менее
10 Вт.
Музыкальная выходная мощность каждого канала, не менее
20 Вт.
Коэффициент гармоник, не более 1%
Диапазон усиливаемых частот 40—20000 Гц
Чувствительность при номинальной выходной мощности со
входов:
— радио 20—25 мВ
— электромагнитного низкоомного звукоснимателя 3—5 мВ
— пьезокристаллического высокоомного звукоснимателя
200—250 мВ
— магнитофонного 200—250 мВ
Уровень фона, не хуже —60дБ (1000 раз)
Диапазон регулирования тембра на частотах:
— 80 Гц ±10 дБ (3,16 раз)
— 12500 Гц ±10 дБ (3,16 раз)
3
Переходное затухание между стереоканалами, не менее,
на частотах:
— 315 Гц 35 ДБ (56 раз)
— 1000 Гц 35 дБ (56 раз)
— 5000 Гц 30 дБ (31,6 раз)
— 10000 Гц 25 дБ (17,8 раз)
Напряжение питания от сети переменного тока частотой
50 Гц 110,127,220,240 В
Мощность, потребляемая от сети, не более 75 Вт
Габаритные размеры 395Х300Х 100 мм
Масса 6,5 кг
1.4. Описание конструкции устройства.
Конструктивно устройство выполнено в виде законченного
изделия, состоящего из смонтированного шасси, заключенного
в деревянном разборном корпусе.
Детали корпуса выполнены из клеенной фанеры, отделаны
шпоном ценных пород древесины и покрыты матовым лаком.
Передняя панель алюминиевая, кнопки и ручки управления
пластмассовые с металлическим декоративным покрытием.
Расположение и назначение элементов управления и гнезд
для подключения приведены на рисунках 1, 2.
На общем металлическом шасси размещены все составные
части устройства (рис. 3).
Все функциональные блоки выполнены на печатных платах.
Переключатели типа П2К, регуляторы типа СПЗ-12, гнезда
входные СГ-5, выходные — типа РВН4-3-2Г1, силовой транс-
форматор с ленточным магнитопроводом типа ПЛ.
1.5. Сокращения, принятые в тексте
ПУ УМ зг АС Э1 ...эз лвм кр.зс. мг. зс. пни — предварительный усилитель напряжения, — усилитель мощности, — генератор сигналов звуковых частот, — акустическая система, — интегральная схема, — ламповый вольтметр, — пьезокристаллический звукосниматель, — магнитный звукосниматель, — измеритель нелинейных искажений.
Рис. I. Расположение и назначение элементов управления:
/ — кнопка подключения входа пьезокристаллического (высокоомного)
звукоснимателя («КР-ЗС»); 2 — кнопка подключения входа электро-
магнитного (низкоомного) звукоснимателя («МГ. ЗС.»); 3 — кнопка под-
ключения входа радиоприемника («ТЮНЕР»); 4 — кнопка подключения
входа магнитофона («МАГНИТОФОН»); 5 — кнопка включения режима
моно («МОНО»); 6 — кнопка включения тонкомпенсацнн («ТОНКОМ!!.);
7 — ручка регулятора громкости («ГРОМКОСТЬ»); 8 — ручка регуля-
тора тембра по низким частотам («ТЕМБР НЧ>); 9 — ручка регулятора
тембра по высоким частотам («ТЕМБР ВЧ»); 10 — ручка регулятора
стереобаланса («БАЛАНС»); 11 — кнопка включения устройства
(«СЕТЬ»); 12 — индикатор включения устройства.
Рис. 2. Расположение и назначение гнезд для подключения:
1 — переключатель напряжения сети; 2 — гнездо для подключения аку-
стической системы правого канала («ПРАВ.»); 3 — кнопка отключения
акустических систем («ОТКЛ. ГР.»); 4 — гнездо для подключения
акустической системы левого канала («ЛЕВ.»); 5 — шнур питания;
6 — гнездо для подключения стереотелефонов («ТФ»); 7 — предохра-
нитель сети; 8 — гнездо для подключения магнитофона («МАГНИТО-
ФОН»); 9 — гнездо линейного выхода («ЛИН. ВЫХОД»); 10 — гнездо
для подключения пьезокристаллического (высокоомного) звукоснимателя
(«КР ЗС»); 11 — гнездо для подключения электромагнитного звуко-
снимателя («МГ ЗС»); 12 — гнездо для подключения радиоприемника
(«ТЮНЕР»).
5
Рис. 3. Расположение монтажных узлов на шасси
устройства:
I — блок ПУ (предварительный усилитель); 2 — блок
УМ (усилитель мощности левого канала); 3 — блок кон-
денсаторов фильтра питания: 4 — блок УМ (усилитель
мощности правого канала); 5 — блок трансформатора пита-
ния и выпрямителя; 6 — блок оконечных транзисторов.
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1. Принцип работы устройства.
Устройство работает по принципу электронного усиления
сигналов и коррекций частотной характеристики. Управление
основными параметрами осуществляется вручную. Коммутация
входов и режимов работы производится кнопочным переключа-
телем типа П2К. Регулировка тембра, громкости, баланса про-
изводится потенциометрами типа СПЗ-12.
2.2. Описание принципиальной электрической схемы устрой-
ства.
Принципиальная схема и конструкция усилителя построена
по блочному принципу и содержит следующие блоки:
а) блок предварительного усилителя напряжения,
б) блок усилителя мощности,
в) блок питания.
Блок предварительного усилителя напряжения построен на
микросхемах типа К553УД1А. Микросхема содержит 15 крем-
ниевых транзисторов, из которых 13 типа п-p-n и 2 р-п-р.
6
Параметры интегральной схемы:
— максимально допустимое напряжение питания ±16,5 В
— коэффициент усиления, не менее 15000
—• потребляемый ток, не более 6 мА
Схема каждого канала предварительного усилителя содер-
жит 3 микросхемы. Поступающие сигналы звуковых программ с
помощью кнопочного переключателя коммутируются и подаются
на вход первой микросхемы.
Частотную характеристику и коэффициент усиления первого
каскада обеспечивает выбор цепей отрицательной обратной
связи, построенной на элементах R3 (R4), R7, R8, R9, RIO, R11,
С5, С6, С8, Cl 1, коммутируемых тем же переключателем. Сигнал
с выхода первого каскада предварительного усилителя ампли-
тудой не менее 200 мВ подается непосредственно на гнездо
линейного выхода и через регулятор громкости на следующий
каскад. При воспроизведении магнитофонной записи сигнал с
гнезда подключения магнитофона через коммутационный пере-
ключатель и регулятор громкости подается на вход второго
каскада предварительного усилителя.
Регулятор громкости имеет два дополнительных отвода, к
которым через переключатель В6 подключаются цепи тонком-
пенсацпи, состоящие из элементов R13, R14, R15, R16, С13, С14,
С15, С16.
Балансировка стереоканалов осуществляется с помощью
регулятора R33, меняющего глубину отрицательной обратной
связи второго каскада с линейной частотной характеристикой
во всем диапазоне воспроизводимых частот. Усиление каскада
около трех раз. Выход второго каскада усилителя нагружен
пассивными регуляторами тембров по высоким и низким звуко-
вым частотам. От регуляторов тембра сигнал далее поступает
на инвертирующий вход интегральных микросхем третьего
каскада предварительного усилителя с линейной характеристи-
кой. Усиление третьего каскада около 700.
Питание предварительного усилителя осуществляется от
общего источника питания, стабилизированного диодами стаби-
литронами Д1, Д2, типа Д814Д. Выходной сигнал предваритель-
ного усилителя порядка 0,7 В подается на вход усилителя мощ-
ности через разделительный конденсатор СЗО.
Усилитель мощности представляет собой усилитель постоян-
ного тока на дискретных элементах, выход которого построен
по бестрансформаторной схеме с симметричным питанием.
7
Вход оконечного усилителя построен по дифференциальной
схеме на транзисторах Tl, Т2 типа КТ315В.
Дифференциальное включение транзистора Т1 и Т2 позво-
ляет удерживать нулевой потенциал на общем проводе усили-
теля, а также значительно снизить влияние температурного
дрейфа входных характеристик Т1 и Т2,
За дифференциальным каскадом следует каскад усиления,
собранный на одном транзисторе типа КТ3107Д. Каскадохвачен
положительной связью по переменному напряжению через кон-
денсатор СЗЗ. Далее следует фазоинверсный каскад, состоящий
из транзисторов Тб, типа П307В и Т7 типа КТ3107Д. Выход
построен на транзисторах TH, Т12 типа КТ808А, работающих
в паре с составными транзисторами T9, Т10 типа КТ807А.
Составные транзисторы закреплены на радиаторах транзисторов
КТ808А, обеспечивая одинаковый температурный режим и ста-
бильность работы оконечного каскада.
Во избежание выхода из строя транзистора КТ808А, в
усилитель введена схема защиты этих транзисторов от перегру-
зок и короткого замыкания на выходе.
Схема защиты построена на транзисторах Т4, типа КТ315В,
и Т5, типа КТ203В, диодах Д4, Д5, типа Д9В, и резисторах R55,
R54. По мере возрастания тока через выходные транзисторы
возрастает падение напряжения на резисторах R55 и R54. Это
напряжение управляет — открывает транзисторы Т4 и Т5, шун-
тируя сигнал на базах транзисторов Тб и Т7. На выходе ампли-
туда сигнала начинает ограничиваться. Следовательно ограничи-
вается и ток через выходные транзисторы.
Схема термокомпенсации осуществляется на транзисторе Т8,
типа КТ315В. Корпус транзистора Т8 непосредственно соеди-
нен с радиатором транзистора TH. Возрастание температуры
выходных транзисторов приводит к возрастанию проводимости
транзистора Т8 и, следовательно, к уменьшению тока покоя до
определенной величины.
Блок питания состоит из понижающего силового трансфор-
матора на магнитопроводе ПЛ 16X32X65 или ПЛр 22X32x58,
выпрямителя на диодах Д6, Д7, Д8, Д9 типа Д242Б, и емкост-
ного сглаживающего фильтра на конденсаторах С36, С37.
Выпрямленное напряжение, при отсутствии нагрузки ±22 В.
При нагрузке 10 Вт на канал напряжение снижается до ±17 В.
У КУ укомплектовано акустическими системами 6АС-416.
8
3. ОРГАНИЗАЦИЯ РЕМОНТА
3.1. Правила техники безопасности.
Радиотехник на рабочем месте должен выполнять требова-
ния, изложенные в «Правилах техники безопасности при рабо-
тах по установке, ремонту и обслуживанию бытовых радиотеле-
визионных устройств (аппаратов), утвержденных МБОН
РСФСР 6 апреля 1970 года и согласованных с ПК профсоюза
рабочих местной промышленности бытовых предприятий 18 фев’
раля 1970 года.
3.2. Перечень необходимых инструментов и приборов для
проведения ремонтных работ.
Для проведения ремонтных работ необходимы:
1 а) инструмент:
— отвертка длиной 240 мм и шириной шлица 5 мм
— отвертка длиной 120 мм и шириной шлица 4 мм
— пинцет длиной 120 мм
— плоскогубцы 150 мм
— кусачки 150 мм
— молоток 100 г
— паяльник электрический 50 Вт
б) контрольно-измерительная аппаратура:
— аудиокомплексный генератор TR-0157
— ампервольтомметр 2 шт. Ц-4324
— осциллограф TR-4356
— измеритель параметров мощных низкочастотных тран-
зисторов (Л2-42)
— измеритель параметров маломощных плоскостных
транзисторов (Л2-23)
Примечание: Вместо указанной аппаратуры может быть применена
аналогичная, неуступающая ей по параметрам.
в) материалы, детали — припой ПОС-60
— запасные детали
г) техническая документация: — настоящая инструкция.
3.3. Рекомендация по организации рабочего места.
Рабочее место должно быть оборудовано в соответствии с
правилами техники безопасности (см. выше). На рабочем месте
должны быть настоящая инструкция, инструменты и при-
боры.
9
4. МЕТОДИКА НАХОЖДЕНИЯ НЕИСПРАВНОСТЕЙ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
4.1. Порядок разборки и сборки устройства:
— вынуть вилку шнура питания из сети;
— поставить устройство на боковую поверхность;
— отвинтить 2 винта (один с пломбой), крепящих декора-
тивную решетку к шасси и снять ее;
— - отвинтить 2 винта, крепящих верхнюю деревянную па-
нель к шасси и, передвигая в горизонтальной плоскости от
лицевой панели, примерно, на 10 мм, снять ее;
— отвинтить 2 винта (один с пломбой находится на задней
панели шасси), крепящих нижнюю крышку и, передвигая ее в
горизонтальной плоскости, вывести из пазов и снять;
— для доступа к плате предварительного усилителя (ПУ)
отвинтить 2 винта, крепящих экран к шасси и снять его;
— для доступа к усилителям мощности (УМ) отвинтить
2 винта, крепящих блок радиаторов к шасси и извлечь его из
шасси. На шасси поставить пластину из изоляционного мате-
риала, на которую поставить блок;
— для доступа к УМ со стороны печатного монтажа отвин-
тить винт, крепящий плату к блоку радиаторов;
— силовой трансформатор крепится снизу при помощи четы-
рех винтов;
— для доступа к входным гнездам отвинтить 2 винта, кре-
пящие экран к шасси и отодвинуть его.
4.2. Описание порядка и методов нахождения неисправно-
стей:
— проверить правильность положения переключателя напря-
жения сети;
— проверить исправность предохранителей сети;
— проверить наличие выпрямленного напряжения ±22 В;
— определить неисправный блок;
— определить место и причину неисправности в неисправном
блоке в следующей последовательности:
а) проверить соответствие режимов транзисторов и инте-
гральных микросхем по постоянному току, значениям, указан-
ным в принципиальной электрической схеме. Эти значения могут
Ю
отличаться на ±20%. Измерение производится вольтметром с
Rbx не менее 20кОм/В;
б) проверить чувствительность по каскадам, начиная с по-
следнего, подавая сигнал с ЗГ на входы каскадов. Сигнал с ЗГ
подать через емкость 5—10 мкФ с рабочим напряжением 15 В.
Чувствительность по каскадам должна соответствовать данным,
указанным в принципиальной электрической схеме;
в) проверить исправность цепей коммутации и межблоч-
ных соединений, а также исправность входных и выходных
гнезд;
г) после нахождения и устранения неисправности, при необ-
ходимости блок настраивают и проверяют по методике, указан-
ной в разделе 5 «Регулировка и настройка».
4.3. Перечень характерных неисправностей, методы их
обнаружения и устранения.
Характер неисправностей
1. Не включается питание устрой-
ства, предохранители исправны, не
светится индикатор включения
(Л)
2. При включении устройства пере-
горает предохранитель сети (ПрЗ)
3. При включении устройства пере-
горают предохранители защиты
оконечных транзисторов (Пр2)
4. При подаче сигнала на вход нет
звучания в подключенных акусти-
ческих системах (АС)
5. Не отключаются акустические си-
стемы
Способ устранения неисправностей
Проверить целость шнура питания,
исправность выключателя сети
(В7), переключатель напряжения
сети (ПН), силового трансформа-
тора (Тр), лампу индикации (Л).
Исправить или заменить неисправ-
ный элемент.
Проверить исправность цепей пита-
ния, конденсаторов фильтра пита-
ния (С36, С37), исправность дио-
дов (Д6. Д7. Д8, Д9) и транс-
форматора (Тр).
Заменить неисправный элемент.
Проверить исправность оконечных
транзисторов и их цепей.
Заменить неисправный элемент.
Проверить исправность акустических
систем, питания усилителя мощно-
сти (см. пункт 2), цепей сигнала.
Исправить пли заменить неисправ-
ную акустическую систему или не-
исправный элемент.
Проверить исправность переключа-
теля В8. Заменить переключатель.
11
Характер неисправностей
Способ устранения неисправностей
6. Явно прослушиваются искаже-
ния при малом уровне сигнала
7. Повышенный уровень фона
8. Не коммутируются входы, не
включаются режимы «МОНО»,
«ТОНКОМП.»
9. Пределы регулировки тембра зна-
чительно меньше заданных
10. Нет плавности регулировки гром-
кости, тембра, баланса. Процесс
регулировки сопровождается тре-
ском и кратковременным пропада-
нием сигнала
Проверить соответствие тока покоя
УМ (35—50 мА).
Установить режим при помощи ре-
зисторов R41, R45. Заменить не-
исправный элемент.
Проверить отсутствие обрыва экран-
ного проводника в кабелях соеди-
нения.
Заменить неисправный кабель.
Проверить исправность входных
гнезд, переключателей и цепей
присоединения входов. Заменить
неисправный элемент.
Проверить элементы регуляторов
тембра и емкости переходных кон-
денсаторов. Заменить неисправный
элемент
Проверить исправность потенциомет-
ров. Заменить неисправный элемент.
Примечание: Если предохранитель Пр2 для замены отсутствует,
тогда вместо их можно использовать медный провод диаметром 0,06 мм.
5. регулировка устройства
Регулировка устройства производится поэтапно и по каналам.
5.1. Проверка цепей питания.
Проверяется наличие напряжения:
+ 21,5 В на конденсаторе С36;
— 21,5 В на конденсаторе С37; '
+ 12 В на выводах 7 Э2, ЭЗ;
— 12 В на выводах 4 Э2, ЭЗ;
+ 11 В на выводах 7 Э1;
— 11В на выводах 4 Э1.
5.2. Регулировка первого каскада ПУ:
— включение аппаратуры по рис. 4;
12
— выключатель ВЗ в положении включено; В4, В5, В6 в
отжатом положении;
— на вход высокоомного звукоснимателя «КР. ЗС.» подается
сигнал уровнем 250 мВ и частотой 1000 Гц. Уровень входного
сигнала проверяется ламповым вольтметром;
— при помощи R3, R4 добиваются одинаковых выходных
сигналов (200—250 мВ) в обоих каналах (гнездо «ЛИН.
ВЫХОД»).
5.3. Регулировка ПУ:
— включение аппаратуры по рис. 5;
— выключатель ВЗ включен; В4, В5, В6 в отжатом положе-
нии, регулятор громкости в максимальном, регулятор стерео-
баланса в среднем положении;
— на вход высокоомного звукоснимателя «КР-ЗС.»
подается сигнал уровнем 250 мВ и частотой 1000 Гц. Уровень
выходного сигнала на выходных контактах платы ПУ должен
составлять 0,7 В;
— регуляторы тембра установить в минимальные положения;
— на частотах 40 Гц и 12,5 кГц уровень выходного сигнала
должен быть не более 220 мВ;
— уровень входного сигнала уменьшить до величины 80 мВ;
— регуляторы тембра установить в максимальные положе-
ния;
— на частотах 40 Гц и 12,5 кГц уровень выходного сигнала
должен быть не менее 0,7 В.
5.4. Регулировка УМ:
— включение аппаратуры по рис. 6;
— вход УМ (контакты 1, 2) закорачивают по переменному
току при помощи конденсатора емкостью 5 мкФ 15 В;
— выход УМ (контакты 8, 9) нагружается на активную
нагрузку 4 Ом;
— при помощи R41 устанавливается нулевой потенциал на
контакте 8 платы УМ относительно общего провода. В случае
установки правильного режима ток через нагрузку не будет
протекать и падения напряжения на нагрузке не будет. Милли-
вольтметр, подключенный к нагрузке, должен показывать 0;
— при помощи R45 устанавливается ток покоя УМ в пре-
делах 35—50 мА;
— режимы взаимозависящие, поэтому операции нужно по-
вторить несколько раз.
Примечание: При установке нулевого потенциала следует обратить
внимание, что стрелка прибора может отклоняться от нуля в любую сторону.
13
Рис. 4. Блок-схема подключения приборов при изме-
рении параметров по п. 5.2.
Рис. 5. Блок-схема подключения приборов при изме-
рении параметров по п. 53.
Рис. 6. Блок-схема подключения приборов при изме-
рении параметров по п. 5.4.
14
6. ИСПЫТАНИЕ УСТРОЙСТВА ПОСЛЕ РЕМОНТА
6.1. Параметры, проверяемые после ремонта:
— чувствительность со всех входов;
— выходная мощность и коэффициент гармоник;
— уровень фона со входа КР. ЗС;
— уровень фона со входа МГ. ЗС;
При проверке работоспособности после ремонта проверяются
только те параметры, которые могли измениться при ремонте.
6.2. Методы проверки параметров после ремонта.
6.2.1. Проверка чувствительности со всех входов:
— включение аппаратуры по рис. 7;
— выключатели В4, В5, В6 в отжатом положении.
Регуляторы тембра и баланса в среднем, регулятор громко-
сти в максимальном положении:
— нажать соответствующую кнопку коммутации входов;
- — на соответствующий вход подается сигнал частотой
1000 Гц и уровнем, равным номинальной чувствительности
входа, см. п. 1.3;
— величина выходного напряжения на нагрузке 4 0м должна
быть не менее 6,3 В;
— при измерении чувствительности со входа магнитофона
В4 в нажатом положении.
6.2.2. Проверка выходной мощности и коэффициента гармо-
ник:
— включение аппаратуры по рис. 8;
— выключатели В4, В5, В6 в отжатом положении. Регуля-
торы тембра и баланса в среднем, регулятор громкости в макси-
мальном положении. Выключатель ВЗ в нажатом положении;
— на вход «КР. ЗС.» подается сигнал частотой 1000 Гц и
величиной 250 мВ;
— величина выходного напряжения на нагрузке должна
быть не менее 6,3 В, а коэффициент гармоник при выходном
напряжении 6,3В, не более 1%.
15
6.2.3. Проверка уровня фона со входа КР. ЗС:
— выключатели В4, В5, В6 в отжатом положении, ВЗ в
нажатом положении. Регулятор тембра НЧ в среднем, регуля-
тор тембра ВЧ в минимальном, громкости в максимальном,
баланса в среднем положении;
— включение аппаратуры по рис. 9;
— вход «КР.ЗС.» нагружается сопротивлением 200 кОм;
— уровень напряжения на нагрузке 4 Ом, подключенной к
выходным гнездам, должен быть не более 6,3 мВ.
6.2.4. Проверка уровня фона со входа МГ. ЗС.:
— включение аппаратуры по рис. 10;
— выключатели В4, В5, В6 в отжатом положении, В2 в
нажатом положении. Регулятор тембра НЧ в среднем, регуля-
тор тембра ВЧ в минимальном, громкости в максимальном,
баланса в среднем положении;
— вход «МГ. ЗС.» нагружается сопротивлением 1 кОм;
— уровень напряжения на нагрузке, подключенной по
п. 6.2.3, не должен быть более 20 мВ.
Рис. 7. Блок-схема подключения приборов при изме-
рении параметров по и. 6.2.1.
Рис. 8. Блок-схема подключения приборов при измерении
параметров по п. 6.2.2.
16
Рис. 9. Блок-схема подключения приборов при изме-
рении параметров по п. 6.2.3.
Рис. 10. Блок-схема подключения приборов при изме-
рении параметров по п. 6.2.4.
После ремонта усилитель должен подвергаться электропро-
гону. Регулятор громкости в максимальном положении, регуля-
тор стереобаланса в среднем положении, на любой из входов
обоих каналов подать сигнал частотой 1000 Гц уровня номи-
нальной чувствительности данного входа. Нажать соответствую-
щею кнопку коммутации входов. Прогон производится в тече-
ние 1 часа, при этом через каждые 15 мин. нажать и отжать
каждый переключатель, и поворачивать ручку каждого потен-
циометра до отказа в обе стороны. После прогона параметры
усилителя должны соответствовать данным раздела 6.
2 — 2971
17
00
СПЕЦИФИКАЦИЯ К ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЕ
Позиц. Наименование Кол. Примечание
обозначение
Резисторы
1R1.2R1 ВС-0,125а-470 кОм ±5% ГОСТ 6562—75 2 1 шт. на канал
1R2.2R2 ВС-0,125а-51 кОм ±5% 2 »
R3, R4 СПЗ-1б-0,25А-1,5 кОм ±20%-П ГОСТ 11077—78 2
1R5, 2R5 ВС-0,125а-300 Ом ±10% ГОСТ 6562—75 2 1 шт. на канал
1R6. 2R6 ВС-0,125а-1,5 кОм ±10% ГОСТ 6562—75 2 99
1R7.2R7 МЛ Т-0,25-1,5 МОм ±10% ГОСТ 7113—77 2 99
1R8.2R8 ВС-0,125а-3,9 кОм ±5% ГОСТ 6562—75 2 99
1R9.2R9 ВС-0,125а-47 кОм ±5% »» 2 99
1R10.2R10 ВС-0,125а-1 МОм ±10% »» 2 »»
1R112R11 ВС-0,125а-6,8 кОм ±5% 2 »»
1R12.2R12,
1R13, 2R13 ВС-0,125а-100 кОм ±10% 4 2 шт. на канал
1RI4.2R14 ВС-0,125а-1,8 кОм ±5% »» 2 1 шт. на канал
1R15.2R15 ВС-0,125а-12 кОм ±10% 2 99
1RI6.2RI6 ВС-0,125а-3,3 кОм ±10% ,, 2 99
RI7 СПЗ-12е-100 кОм В 32-ОС-5 ОЖ0 468 033 ТУ 1
1R18.2R18 ВС-0,125а-220 кОм ±10% ГОСТ 6562—75 2 1 шт. на канал
1R19, 2R19 ВС 0,125а-20 кОм ±10% ,, 2 ,»
1R20.2R20 ВС-0,125а-1,5 кОм ±10% JJ 2 99
IR21.2R21 ВС-0,125а-36 кОм ±10% ОЖО.468.033 ТУ 2 99
R22 СПЗ-12г-33 кОм А-32-ОС-5 1
1R23, 2R23 ВС-0,125а-5.1 кОм ±10% ГОСТ 6562—75 2 1 шт. на канал
1R24.2R24 ВС-0,125а-47 кОм +5% 2 99
1R25, 2R25 ВС-0,125а-1,5 кОм ±10% 2 99
R26 СПЗ-12г-33 кОм А-32-ОС-5 ОЖО 468 033 ТУ 1
1R27.2R27 ВС-0,125а-510 Ом ±10% ГОСТ 6562—75 2 1 шт. на канал
1R28.2R28 ВС-0,125а-4,7 кОм ±10% ГОСТ 6562—75 2 N
R29 СПЗ-12г-33 кОм А-32-ОС-5 OXo.4uo.0331У 1
1R30*, 2R30* ВС-0,125а-390 кОм ±10% ГОСТ 6562—75 2 99
Позиц. обозначение Наименование Кол Примечание
1R31.2R31 ВС-0,125а-1,5 кОм ± 10% ГОСТ 6562—75 2 1 шт. на канал
R32, R33 МЛ Т-0.25-390 Ом . 10",, ГОСТ 7113-77 2
R34 ВС-0,125а-12 кОм ±10% ГОСТ 6562—75 2 1 шт. на канал
R35 ВС-0.125а-1,2 кОм ±10% 2
R36, R37 ВС-0,125а-5,6 кОм ± 10% 4 2 шт. на канал
R38 ВС-0.125а-1.2 кОм ±10% 2 1 шт. на канал
R39 ВС-0,125а-1,8 кОм ±5% 2
R40 ВС-0,125а-15 кОм ±5% 2
R41 СПЗ-16-0.25-680 Ом ‘>0%-II f 1 ’ П77 7g 2
R42 ВС-0,125а-3,9 кОм ±5% ГОСТ 6562—75 2
R43 ВС-0,125а-1 ком ±10 „ 2
R44 ВС-0.125а-3 кОм ±10% 2
R45 СПЗ-16-0.25-680 Ом --,’0%-11 I С+т 11П77—78 2
R46, R47 ВС-0.125а-9,1 кОм ±10% ГОСТ 6562—75 4 2 шт. на канал
R48, R49 ВС-0,125а-150 Ом ± 10% 4
R50 ВС-0,125а-47 Ом ±10% 2 1 шт. на канал
R51 ВС-0,125а-200 0м ±10% 2
R52 ВС-0,125а-47 Ом ±10% 2
R53 ВС-0.125а-330 Ом +10% 2
R54, R55 Резистор 0.22 Ом ±10% РР5 634 046 4 2 шт. на канал
R56 ВС-0,125а-27 Ом ±10% ГОСТ 6562—75 2 1 шт. на канал
R57, К5ь ВС-0,125а-47 Ом ±10% 4 2 шт. на канал
R59, R60 ВС-0,125а-220 Ом ±10% 2 1 шт. на канал
R61 ВС-0,25а-2,7 кОм ±10% 2 1 шт на канал
R62 ВС-0,125а-390 Ом -> 10% 2
R63 ВС-0,125а-1МО'- - 10% 2 99
Конденсаторы
1С1,2С1 К50-6-16-1 мкФ ОЖ0.464.031 ТУ 2 1 шт. на канал
1С2,2С2 КГ 1-М750-1201Ю ±10%-3 ГОСТ 23385—78 2
СЗ, С4 К50-6-16-200 мкФ ОЖО.464.031 ТУ 2
1С5, 2С5 К50-6-10-20 мкФ ОЖО.464.031 ТУ 2
1С6, 2С6 КСО-1-250-5 ЮпС +5%. ОЖ0.461.123 ТУ 2
1С7. 2С7 КСО 1-250-B-51G -|ф ±10;, ОЖ0.461.123ТУ 2
Позиц. обозначение ] Наименование Кол Примечание
1С8, 2С8 КСО-2-500-В-1500 пФ ±5% ОЖО.461.123 ТУ 2 1 шт на канал
1С9, 2С9 КТ-1-М750-68 пФ — 10%-3 ГОСТ 23385—78 2
1С10, 2С10 К50-12-50-1 мкФ ОЖО.464.079 ТУ 2
1С11.2С11 БМ2-200-6800 пФ ±10% ГОСТ 9687—73 2 |<
1С12, 2С12 К50-12-50-1 мкФ ОЖО.464.079 ТУ 2 .1
1С13. 2С13 КТ-1-М750-47 пФ =!= Ю%-3 ГОСТ 83985—78 2 .1
1CI4. 2CI4 МБМ-160-0,25 мкФ ± 10% ГОСТ 5.171—75 2 ,1
1С15, 2С15 КТ-1-М750-150 пФ ±10%-3 ГОСТ 23385—78 2 >>
106. 206 МБМ-160-0,1 мкФ ±10% ГОСТ 5.171—75 2 •1
107.207 К50-6-6,3-100 мкФ ОЖО.464.031 ТУ 2
108. 208 КСО-1-250-В-510 пФ ± 10% ОЖО.461.123 ТУ 2
109, 209 КТ-1-М750-68 пФ =>= 10%-3 ГОСТ 23385—78 2
1С20.2С20 К50-12-50-1 мкФ ОЖО.464.079 ТУ 2 *1
1С21.2С21 БМ-2-200-3300 пФ ±10% ГОСТ 9687—73 2 •а
1С22. 2С22 МБМ-160-0,05 мкФ ±10% ГОСТ 5.171—75 2 аа
1С23. 2С23 К50-6-10-10 мкФ ОЖО.464.031 ТУ 2
1С24.2С24 МБМ-160-0,05 мкФ ±10% ГОСТ 5.171—75 2
1С25.2С25 МБМ-160-0.5мкФ ±10% ОЖО.464 031 ТУ 2 аа
С26. С27 К50-6-16-100 мкФ 2 аа
1С28.2С28 KCO-l-250-В-оЮпФ ±10% ОЖО.461.123 ТУ 2
1С29, 2С29 КТ-1-М750-27 пФ ± 10%-3 ГОСТ 23' 85- -78 2 .а
1С30, 2С30 К50-6-16-1 мкФ ОЖО.464.031 ТУ 2
С31 К50-6-16-50 мкФ 2
Сз2 К50-6-25-5 мкФ .. 2 а*
СЗЗ К50-6-25-20 мкФ ОЖО.461.123 ТУ 2 аа
С34 КСО 1-250-В-750 пФ ±10% 2
С35 МБМ-160-0.1 мкФ ±10% ГОСТ 5.171—75 2 аа
С36, С37 К50-12-25-5000 мкФ ОЖО.464.079 ТУ 2 аа
С38 КТ-1-М750-68 пФ zc 10%-3 ГОСТ 23. 85- 78 2 а
С39, С40 МБМ-160-0,25 мкФ ±20% ГОСТ 5.171—75 2 аа
С41 К50-6-10-10 мкФ ОЖО.464.031 ТУ Транзисторы 2
Т1.Т2 <Т315В ЖК3.365.200 ТУ 4 2 шт. на канал
ТЗ КТЗЮ7Д aA0.336.170 ТУ 2 1 шт. на канал
Позиц. обозначение Наименование | Кол | Примечание
Т4 KT3I5B Ж КЗ 365 200 ТУ 2 1 шт. на канал
Т5 КТ203В ЩЫ0.336.001 ТУ 2
Тб П307В Ж КЗ 365.059 ТУ 2
Т7 КТ3107Д aA0.336.170 ТУ 2
Т8 KT3I5B ЖК3.365.200 ТУ 2
Т9.Т10 КТ807А ГеЗ.365.005 ТУ 4 2 шт. на канал
Т11, Т12 КТ808А ГеЗ.365.020 ТУ 4
Д1.Д2 Т814Д Диоды aA0.336.207 ТУ 2 1 шт. на канал
дз КС 168 А СМ3.362 812ТУ 2
Д4.Д5 ДЭВ ГОСТ 14342—75 4 2 шт. на канал
Д6±Д9 Д242Б aA0.336.206 ТУ 4
В1±В6 Переключатель П2К Прочие ГШО 360.037 ТУ 1 карта заказа
В7 Переключатель ПКН-41-1 Ю60.360.006 ТУ 1
В8 Переключатель П2К ЕЩО 360.037 ТУ 1 карта заказа
11Н Переключатель напряжения сети ПНС2-1 ГОСТ 14856—77 1
ГН 1—ГН-6 Розетка СГ5 ГОСТ 12368—66 6
1ГН7 Розетка РВНЧ-3-2Г1 ГЕО.364.229 ТУ 2
Пр2, Предохранитель ВПБ6-10Т ОЮО.481.021 ТУ 2
ПрЗ Предохранитель ПМ 1,0 НИ0.481.017 1
л Лампа МН 6,3—0,3 А ГОСТ 2204—74 [
1Э1—1ЭЗ 2Э1—2ЭЗ Микросхема К553УД1Д 6К0.348.260 ТУ в 3 шт. на канал
СПЕЦИФИКАЦИЯ НА ЗАПАСНЫЕ ЧАСТИ СОБСТВЕННОГО ИЗГОТОВЛЕНИЯ
№ Полное наименование узла или детали Где применен в схеме № чертежа или ТУ Приме- чание
1 Плата предварительного усилителя в шасси PP5.228.375 рис. 11-11
н боре
2 Плата усилителя мощности в сборе в шасси РР5.228.360 рис. 11-12
3 1 ра нсформ а тор силовой в шасси РР4.704.094 рис. II-13
4 Патрон лампочки индикации в шасси ИЩ4.816.002
5 1 ’ >и- 1ина верхняя декоративная деревянная РР6.851.702 рис. 11-14
6 Пластина боковая декоративная деревянная РР6.851.703 рис. П-15
7 Скоба для крепления боковой PP8.G92.144 рис. П-16
пластины
8 Винт для крепления боковой РР8.919.186 рис. П-17
пластины
9 Чашка для крепления боковой РР8.210.189 рис. H-I8
пластины
10 Решетка верхняя декоративная РР8.642.415 рис. 11-19
11 Обрамление декоративное РР8.636.716 рис. II-20
12 Панель декоративная РР8.051.515 рис. П-21
13 Радиатор выходного транзистора РОЕ-52
14 Плата блока термотрапзистора РР7.817.257 рис. П-22
15 Планка для крепления диодов РР7.965.358 рис. II-23
16 Пластина для крепления радиаторов РР7 965.359 рис. П-24
17 Втулка для крепления радиаторов РР7 860.191 рис. 11-25
18 Лепесток на печатных платах РР7.750.876 рис. 11-26
19 Резистор 0,22 Ом R54. R55 РР7.714.000 рис. П-27
20 Кнопки переключателей РР8.337.350 рис. П-29
21 Ручки потенциометров РР6.354.530 рис. П-30
22 Колпачок сигнальный РР7.002.106 рис. П-31
23 Гнездо СГ5 ГОСТ 12368—78
Рис. 11. Эскизы запасных частей.
МОТОЧНЫЕ ДАННЫЕ СИЛОВОГО ТРАНСФОРМАТОРА
Обозна- чение по схеме Обмотка № выводов Число витков Марка и диаметр провода Сопротив- ление пост, току (Ом) Тип сердечника
Тр первичная 1—2 2—3 82 528 ПЭЛ-0,335 ПЭЛ-0,335 4 ±10% 12± 10% ПЛР 22X32 Х58 ГОСТ 22050-76
вторичная 5—6 7—8 75 13 ПЭЛ-1,0 ПЭЛ-0,335 0,3 ± 10% 0,4 ±10%
экран 4 один ряд ПЭЛ-0,224
Примечание: Каждый трансформатор имеет 2 одинаковые катушки.
Рис. 12. Схема трансформатора
ТАБЛИЦА ПОКАСКАДНОЙ
ЧУВСТВИТЕЛЬНОСТИ
Контрольная точка Напряжение в мВ
6 вывод 1Э1, 2Э1 250 ±10%
6 вывод 1Э2, 2Э2 1100± 10%
6 вывод 1ЭЗ, 2ЭЗ 700 ± 10%
коллектор ТЗ 6800 ± 10%
8 вывод платы УМ 6350
24
НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА НА ВЫВОДАХ МИКРОСХЕМ
Э
Напряжение на выводах (В)
1 2 3 4 5 6 7 в
1Э1, 2Э1 0 0 -11 0 +11
1Э2, 2Э2 0 0 -12 0 + 12
1ЭЗ, 2ЭЗ 0 0 -12 0 + 12
НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА НА ВЫВОДАХ ТРАНЗИСТОРОВ
Транзистор Напряжение на выводах (В)
Э Б К
Т1 -0,7 -0,1 +20,6
Т2 -0.7 -0,1 +20.6
ТЗ + 20.6 + 20,6 +2
Т4 0 0 +2
Т5 0 0 -1,5
Тб + 2.45 + 2 +20,2
Т7 -0,6 -1,5 -20,5
Т8 -1,5 -0,46 +2
T9 +0.6 + 1.2 +21,5
Т10 -20 -19,8 0
Т11 0 +0,6 +21,5
Т12 -21.5 -20 0
Примечание. Напряжения на выводах микросхем и транзисторов
измерены в режиме холостого хода относительно шасси и могут отличаться
от указанных в таблицах на ±20%.
25
ТАБЛИЦА СОПРОТИВЛЕНИЙ
Транзистор Величина сопротивления на выводах (Ом)
э Б К
Т1 450 12000 330
Т2 450 16000 1100
ТЗ 360 330 360
Т4 4 95 360
Т5 4 250 180
Тб 180 360 300
Т7 150 180 320
Т8 180 1800 360
T9 40 240 90
Т10 300 400 4
Т11 4 40 90
TI2 260 300 4
Примечание. Величины сопротивлений измерены относительно
«земли» схемы (« + » омметра на «землю») универсальным вольтомметром
типа ВК7-15 и могут отличаться от указанных на ±20%.
ТАБЛИЦА ЗАМЕНИТЕЛЕЙ ТРАНЗИСТОРОВ
Транзистор Заменитель
КТ315В КТ315Г
КТ203В КТ203Б. КТ343Б
КТ3107Д КТ3107И
П307А П307Б, КТ601
КТ807А КТ961А
КТ808А КТ805Б, КТ802А, КТ803
26
ОГЛАВЛЕНИЕ
1. Введение............... • - 3
2. Техническое описание.........................6
3. Организация ремонта . . ... .9
4. Методика нахождения неисправностей и методы
их устранения.................................10
5. Регулировка устройства......................12
6. Испытание устройства после ремонта .... 15
Спецификация к принципиальной электрической
схеме.........................................18
Спецификация на запасные части собственного
изготовления . . . . . , 22
Моточные данные силового трансформатора . . 24
Таблица покаскадной чувствительности .... 24
Напряжения постоянного тока на выводах микро-
схем .........................................25
Напряжения постоянного тока на выводах транзи-
сторов ................................ ..... 25
Таблица сопротивлений ........................ 26
Таблица заменителей транзисторов ............. 26
С ВОПРОСАМИ ОБРАЩАЙТЕСЬ ПО АДРЕСУ:
226039, г. Рига-39, ПО ВЭФ, ОТК.
П/о «Полиграфисте»-1» 1980. 2971 2000
МОНТАЖНАЯ СХЕМА
39
згэг
БЛОК ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ
|~250мВ
700иВ
2С5 .
• 28
• гд
о 41
250 и В
26
27
34
37 ;
зе
35
-11
R32
33
1С29
гй
►I Г в т
1R2
IR18
36
2С 24
1С16
1С12
1С24
2R11
ю
8
41*
20
Ct
в 23
24
6 3
«11
2С19
• 31
• 32
97
12
1Й16
19
• 40
•IU is JU
Т2с4’ 2J
18
2R9 у2С10
____у 2С12
._____!U2ch_
2R8 11 2РЮ
1R12 i|2C16
12) 1700мВ
1R30 1 JR24
R33 30 iC23 ,|2С23 2R24
•»WH’
’ V
„ Д11Д21
’6е 1R28
•4ZZH 2R12
1R10 ..1С11
• 14
1С15
_||*8
9 ".
1RS
Схеме электри tecrtne при^рпиалоная
микросхемы типа
Б?ОХ УСИЛИТЕЛЯ МОЩНОСТИ
100к
1R26
1R22
fl
>31 40
15
К553УД1А
К553УД1А/1
К553УД1А
1R5
1C21
3300
Д614Д
1C12
1R23
5
1R11 1'°
1R25
KP-3C
1R1
1C17
100.0
Jc26
~jioo.o
fe 28!55”<22
-4-1101
Tto
300 IД1
1R20
1,5k
2„ 1C20
ioFi
1C7
132
cig
16k
1500 1R
2 3
ГН2
B4
B2
2 3
2 CIS
2R25
B6
C27
2R26
^N1R13
Л1С13
1C2
-120
ilC25
чА
I 0,5
1C23 1R24
К553УД1А
KT315B
KT806A
KT607A
KT203B
ПЗи7А
6^1
__□ nice
51011-'
1R7
1CS 1R8
Pa8uo
1R15
2TlC15
1C16
1R21
1C24
0Д5
470 k
2. 2R1 1
5 1 |2 3
2C2
1201
S20.0
Г2ОС0
47k
Во
|2 3
0,1
*IR16
1C22
0,05
10,0 A7k
4,7 к
2R28
4,7 k
2C18jo
516T3
ri2R20
Hl5K
П|К553УД1А
12 2C20
2R24 I
I 47k
2cze
510
6811
2C6
5T£jH I-
2R7
lo2Rel'5-if|C11
116800
2R10
47k 1,0
2R5
300
ГН5
2R21
5,1 к
2824
0,05
2C41
Лин Ьыхоь
Магнитофон
2C17 _
100,61+
2R18
2R19
36k
2C21
ззооТ
2C25|l[
КТ3107Д
2^2.2
~i005
«ЛГ 3
loop
27
( ^-напряжении пост, тока b Ьольгпах i измеряются относительно
11 ойсцего проЬоЗа Вольтметром с внутренним сопротивлением не
менее 20 000 Ом/в. Напряжения, указанные в числителе, соот-
ветствуют ое.жиму холостого хо0а, а В знаменателе -режиму
ном'жалг.иь;х нагрузок и могут отличаться от указанных на t20%
2 А
| ] -напряжения переменного тока зЬукоЬои частоть: при номинальной КснЗ1
ЬыхоЭной мощности Напряжения переменного тока измерены
Вольтметром типа B3-38 и могут отличаться от указанных на 120%
Резисторы: R3. R4, R41..R45 - типа СПЗ-15;
R17, R22,R26,R29 - СПЗ-12;
R54, R 55-проволочные,
остальные - ВС-0,125а.
Примечание. Конструкция и схема стереоусилителя непрерывно улучшается, поэтому принципиальная схема стереоусилителя может отл
и
10
1Э2
cig
1R21
ilC25
1R28
4,7 к
2023
0,05
10,0
2R25
Al 2С15
1 2C25|l |
I “[0,5
1С28
51013
2С28
51сГ
I 0,5
1623 1R24
1.1В
2С21
ГумГ
Д4
Д9В
>31 40
К553УЛ1А
1021
1С41
3300
1R23
5,1 к
1R25
1,5 к
1С16
В6
1С22
0,05
2R24 I
11,5к
В6
3300
rH'ZRIB
2С411
|47к
। Й22
2CI7I
100,61+
1С17
100.6
Jc26
~роо.о
1С24
Ц05
4,7 к
2R20
В5
2 3
2022
005
2R20
1,5к
К553УД1А
2020
cjlhR15
7ДС15
Д?”
10,0 А7к
1R20
1,5к
12 1С20
1C30I
КТ807А
1ЭЗ
1C2S
R59
220
36
2R2G
Д9
2,25
240 127
Лб.ЗхО.З
КТ3107Д
П307А.
220-24С
. 5000,0
'С37
5000,6
Д5
ДЭВ
у2ч
42153
vie,/
2R31
1,5 к
111 К553УД1А
2С30
700мВ
1R26
|Ью"28<НЙ’Йг
। г К553УД1А/К32
S оГС34
Тб
П307В
)сроч
(0,1
1R16
*^4-
I2024
ucmopofe
1R31
1,5 к
12
1R30
ЗЭОк
____J
37
4е
зэ
Т1
КТ315В
i УМ2
_____J
ПН
110 220.1
VJ.ay дэ
т2 КС168А
КТ315В
Т8
КТ315В
(левый канал)
С38
КТ3107Ди
телефон
220
R60
КТ808А
Т12
КТ808А
Схема полностьмэ
повторяет УМ1.
I переменного тока зЬукоЬоа частоть: при номинальной
лцности Напряжения переменного тока измерены
ом типа ВЗ'38 и могут отличаться от указанных на ±20%
I, R41.R45 - типа СПЗ-1^;
22.R26,R29 - СПЗ-12
•55-проволочные,
.ьные - ВС-0,125 а
КонЗенсаторы; керамические КТ-1 .
5{= - слю6яные КСО-1, KCQ-2;
^-бумажные МБМ, БМ-2:
C1,C3, С4, С5,С17, С20, С2Э, 026, С2? СЗО, 031, 032 СЗЗ. С-' - К50-6,
'ci6,C12.C2O, 036,0 37 - К50-12 .
гому принципиальная схема стереоусилителя может отличаться от прилагаемой.
