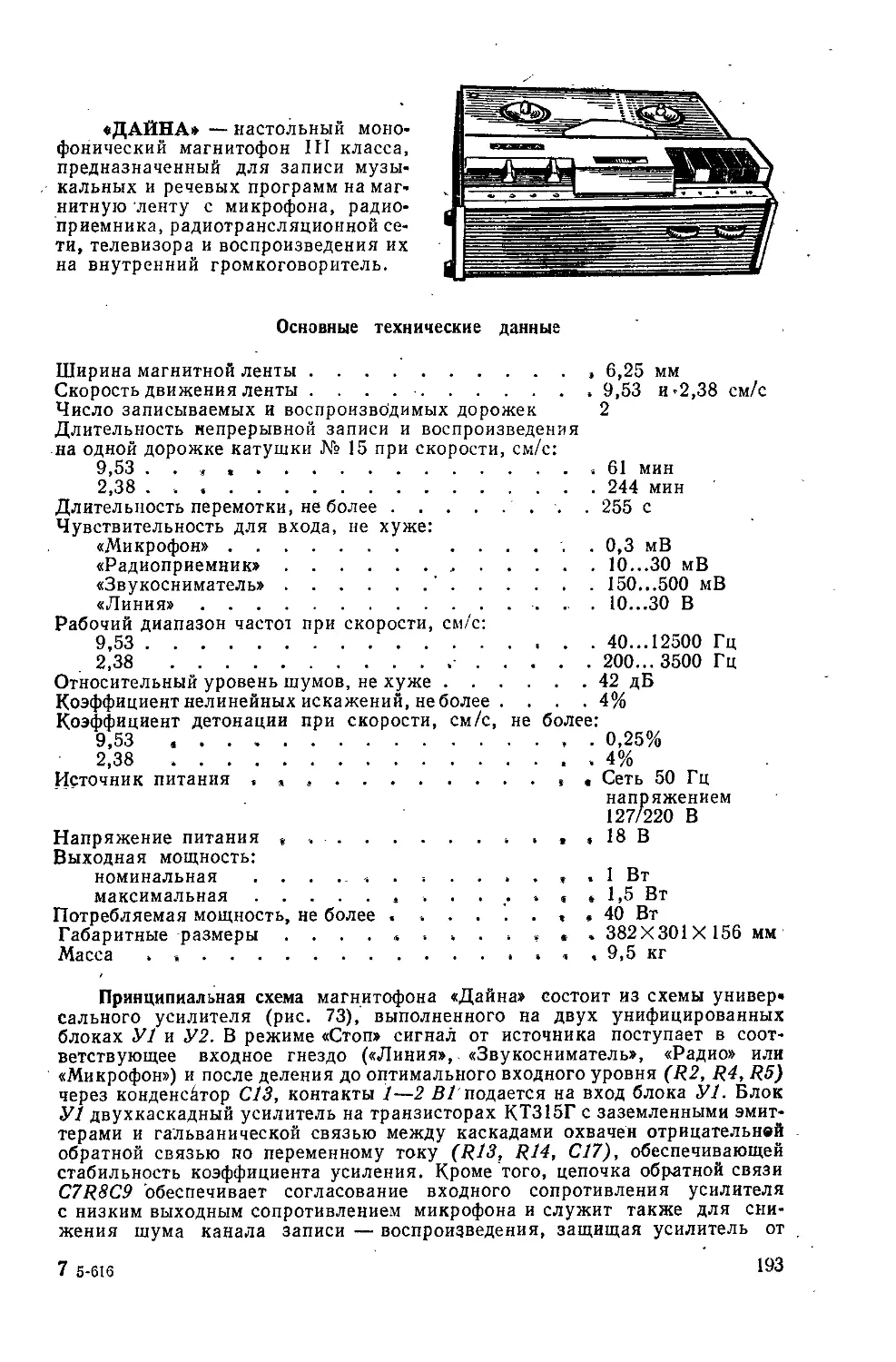

«ДАЙНА» — настольный моно-
фонический магнитофон IFI класса,
предназначенный для записи музы-
кальных и речевых программ на маг-
нитную ленту с микрофона, радио-
приемника, радиотрансляционной се-
ти, телевизора и воспроизведения их
на внутренний громкоговоритель.

Основные технические данные

Ширина магнитной ленты..........................., 6,25 мм

Скорость движения ленты . . . .....................9,53 и >2,38 см/с

Число записываемых и воспроизводимых дорожек 2

Длительность непрерывной записи и воспроизведения
на одной дорожке катушки № 15 при скорости, см/с:
9,53 . . „ .......................................61 мин

2,38 .......................................... 244 мин

Длительность перемотки, не более............... 255 с

Чувствительность для входа, не хуже:
«Микрофон»....................... ...... 0,3 мВ

«Радиоприемник»................................10...30 мВ

«Звукосниматель»...............'............... 150...500 мВ

«Линия».................................... 10...30 В

Рабочий диапазон частот при скорости, см/с:
9,53 .............................................. 40...12500 Гц

2,38	........................................ 200... 3500 Гц

Относительный уровень шумов, не хуже...............42 дБ

Коэффициент нелинейных искажений, не более . . . . 4%

Коэффициент детонации при скорости, см/с, не более:

9,53	...................................... . 0,25%

2,38	........................................4%

Источник питания , , ..........................  ,	Сеть 50 Гц

Напряжение питания , .....................

Выходная мощность:

номинальная .......
максимальная ............ ,	.

Потребляемая мощность, не более . .
Габаритные размеры ......
Масса . ..........................

напряжением
127/220 В

, 18 В

. 1 Вт

. 1,5 Вт

. 40 Вт

. 382X301 X 156 мм

, 9,5 кг

Принципиальная схема магнитофона «Дайна» состоит из схемы универ»
сального усилителя (рис. 73), выполненного на двух унифицированных
блоках У1 и У2. В режиме «Стоп» сигнал от источника поступает в соот-
ветствующее входное гнездо («Линия», «Звукосниматель», «Радио» или
«Микрофон») и после деления до оптимального входного уровня (R2, R4, R5)
через конденсатор С13, контакты 1—2 В1 подается на вход блока У1. Блок
У1 двухкаскадный усилитель на транзисторах КТ315Г с заземленными эмит-
терами и гальванической связью между каскадами охвачен отрицательней
обратной связью по переменному току (R13, R14, С17), обеспечивающей
стабильность коэффициента усиления. Кроме того, цепочка обратной связи
C7R8C9 обеспечивает согласование входного сопротивления усилителя
с низким выходным сопротивлением микрофона и служит также для сни-
жения шума канала записи — воспроизведения, защищая усилитель от
к

посторонних наводок. Конденсатор С15 защищает усилитель от возбуждения
и высокочастотных наводок.

Усиленный блоком У1 сигнал поступает С вывода 6 через конденсатор
С22 на регулятор уровня записи R17 и далее через С24 на вывод 1 входа
блока У2. Блок У2 состоит из двух каскадов усилителя на транзисторах
КТ315А с заземленными эмиттерами и каскада с заземленным коллектором
(эмиттерный повторитель). Эмиттерный повторитель на выходе блока У2
служит для согласования выходного сопротивления усилителя корректора
с входным сопротивлением усилителя мощности и цепочки записи C11R10L1C8
с универсальной головкой. В блок У2 для обеспечения необходимой час-
тотной коррекции усилителя включена цепочка частотно-зависимой обрат-
ной связи. В режимах «Стоп» и «Запись» включены элементы цепи обратной
связи C30R22C27R20, осуществляющие подъем частот в диапазоне 6...10 кГц.
Подъем самых верхних частот диапазона осуществляется последовательным
контуром C38L2. С помощью потенциометра R15 регулируют глубину кор-
рекции. При записи на скорости 2,38 см/с параллельно R15 и С23 включается
конденсатор С19, меняющий резонансную частоту контура. С конденсатора
С32 сигнал через контакты 10 и 11 переключателя В1 поступает на дополни-
Рис. 73. Принципиальная электрическая схема магнитофона
«Дайна» (переключатель рода работ в положении «Стоп»),

тельную корректирующую цепочку R1QC11 и фильтр-пробку L1. Корректи-
рующая цепочка предназначена для дополнительного подъема высоких час-
тот тока записи. Фильтр-пробка, настроенная на частоту генератора стира-
ния и подмагничивания, предотвращает попадание высокой частоты через
цепи коррекции в схему.

В режиме «Запись» переключатель В2 контактами 1—3 размыкает це-
почку записи, и сигнал с фильтра-пробки поступает на универсальную го-
ловку. Одновременно на универсальную головку через конденсатор С2 по-
дается напряжение высокочастотного подмагничивания;

В схеме имеется автономный (не связанный с выходным каскадом)
генератор тока стирания и подмагничивания, собранный по схеме индуктив-
ной трехточки на транзисторе Т1. В качестве генераторной катушки исполь-
зуется индуктивность стирающей головки. Генератор включается контак-
тами переключателя В2. Цепочка R11C10 обеспечивает фильтрацию напря-
жения генератора высокой частоты от цепей усилителя, а элементы R6, R7,
R9 и С6 служат для установки рабочей точки и стабилизации работы гене-
ратора.

Схема индикатора уровня записи подключена к линейному выходу
через конденсатор СЗО, Для развязки цепей прибора и усилителя прибор
7*	195
включен через эмиттерный повторитель, собранный на транзисторе ТЗ,
который одновременно служит детектором сигнала записи.

С помощью резисторов R25 и R26 устанавливают рабочую точку тран-
зистора ТЗ, a R24 служит для развязки цепей усилителя и детектора.

Переменный резистор R30 предназначен для установки чувствительности
индикатора.

В режиме воспроизведения универсальная головка через контакты
1—3 В1 подключается к входу усилителя. Контакты 4—5 В1 размыкаются,
отключая цепочку обратной связи блока У1 (С7, R8, С9) и увеличивают
входное сопротивление усилителя, необходимое для согласования с дина-
мическим сопротивлением универсальной головки во всем диапазоне частот,
Контакты 7—9 В1 отключают резистор регулировки уровня записи R17,
который в режиме воспроизведения не работает.

Рис. 74. Кинематическая схема механизма
транспортирования магнитной ленты маг-
нитофона «Дайна»:

/ — шкив переключателя скоростей; 2 — электро-
двигатель; 3 — шкив; 4 — резиновый ремень;

5 — левый узел; 6 — тормозная планка; 7 — ле*
вый ролик перемотки; 8 — правый ролик пере-
мотки; 9 — правый узел; 10 — стирающая голов-
ка; 11 — универсальная головка; 12 — маховик;

13 — прижимной ролнк.

В блоке У4 контактами 10—12 В1 включается частотно-зависимая цепь
обратной связи R23C29R21C26R19, обеспечивающая необходимую кор-
рекцию частотной характеристики.

С помощью элементов С29 и R23 регулируют подъем низких частот,
a R21, R19, С26 — уровень сигнала в диапазоне 6,„10 кГц. Подъем частот-
ной'характеристики в области частот 10...14 кГц обеспечивается; как и в
режиме записи, контуром R15C23L2.

На скорости 2,38 см/с в цепь коррекции включается дополнительно
резистор R18 и конденсатор С25 для снижения подъема на низких частотах
и увеличения усиления схемы.

Линейный выход подключается к выводу 6 блока У2 через конденсатор
С32 и делитель R1...R3. К конденсатору С32 подключен вход усилителя
мощности. В усилителе мощности, собранном на пяти транзисторах, исполь-
зованы блоки УЗ (усилитель напряжения) и У4 (фазоинвертор). Сигнал
с выхода универсального усилителя (конденсатор С32) поступает на потен-
циометр регулировки уровня громкости R28 и далее через развязывающий
резистор R29 — на вход усилителя напряжения (УЗ). Цепочка обратной
связи R31C34 между контактами 3 и 6 блока служит регулятором тембра.
Резистор R32 предназначен для установки рабочих точек всех транзисторов
усилителя мощности, связанных между собой гальванически. Рабочие точки
установлены правильно, если напряжение между точками 7 и 4 блока У4
равно половине напряжения между точками 7 и 1 того же блока.

С контактов 2 и 5 блока УЗ сигнал поступает на базы транзисторов
фазоинвертора блока У4. Включенный между базами резистор R33 служит
для установки величины тока покоя усилителя мощности, а терморезнстор
R34 стабилизирует ток покоя при изменении температуры окружающей
среды. Фазоинвертор предназначен для разделения фаз сигнала, необходи-
мого для управления двухтактным выходом. Элементы R35 H-R36 служат для
защиты транзисторов Т4 и Т5 от перегрузок, а также для термостабилизации
усилителя мощности. Нагрузка подключена к усилителю мощности через
конденсатор большой емкости. С36,
Схема магнитофона питается стабилизированным напряжением от селе-
нового выпрямителя Д1...Д4 через регулируемый транзистор Т2, которой
подключен к «минусу» нагрузки. Величина стабилизированного напряжения
определяется рабочим напряжением кремниевых стабилитронов Д5 и Д6,
включенных в базу транзистора Т2.

Механизм транспортирования магнитной ленты магнитофона «Дайна»
приводится в действие электродвигателем 2, который через обрезиненный
шкив переключателя скоростей 1 вращает маховик 12 (рис. 74). Через рези-
новый ремень 4 на шкиве 3 с канавкой двигатель вращает ролики перемоток
7, 8 и шкив, совмещенный с правым узлом 9. Механизм переключения час-
тоты вращения имеет два шкива 1 и три положения.

В режиме воспроизведения переключатель частоты вращения устанав-
ливается в н ужное положение, обеспечивая выбранную скорость работь?

Рис. 75. Расположение узлов и деталей на плате магнитофона «Дайна».

магнитофона. При этом тормозная планка 6 отходит от правого и левого
узлов, растормаживая их. Прижимной ролик 13 прижимается к тонвалу
с маховиком 12, обеспечивая протяжку магнитной ленты. Подмотка ленты
осуществляется за счет трения фрикционной пары узла правого механиз-
ма катушки 9, а натяжение — за счет трения во фрикционной паре ле-
вого узла.

При перемотке магнитной ленты вправо или влево тормозная планка 6
отходит от узлов 5 и 9. Шкивы 7 И 8 прижимаются к правому или к левому
узлу в основании подкассетника, приводя его во вращение. Натяжение маг-
нитной ленты обеспечивается за счет трения во фрикционной паре узла.

Конструкция и детали. Основой конструкции магнитофона «Дайна»
является стальная плата, на которой сверху крепится механизм транспорти-
рования лентьг; снизу — блоки усилителя питания и мотор. Корпус магни-
тофона — деревянный. На декоративную лицевую панель выведены органы
управления: ручки включения магнитофона и переключения частоты вра-
щения и индикатор уровня записи. На переднюю стенку выведены регуля-
торы уровня громкости тембра. Громкоговоритель расположен на задней
стенке. Шнур питания вкладывается в специальный отсек, расположенный
в нижией части магнитофона.

Усилитель магнитофона выполнен на печатной плате из фольгирован-
ного гетинакса (рис. 75).

В магнитофоне применены: резисторы R15, R17, R28, R30, £33 — типа
СП, R34 — типа ММТ, R35, R36 — типа МОН, остальные—типа ВС-
0,125а; конденсаторы С9 ~ типа КТ-1> С25 — типа КД, С6 — типа БМТ,
С34, С26, С29 — типа БМ2, С8, СП, С27, С15 — типа КСО, остальные
типа К50.

Краткие данные намоточных узлов. Головка универсальная ГУ: ка-
тушки намотаны проводом ПЭВ-2 диаметром 0,05 мм по 460 витков
в каждой. Головка стирающая ГС: катушка имеет 30+5+165 витков из
провода ПЭВ-2 диаметром 0,2 мм. Катушка фильтра-пробки L1 — 1100 вит-
ков из провода ПЭВ-1 диаметром 0,12 мм, сопротивлением не более 42 Ом,
Катушка коррекции L2 : 1300 витков из провода ПЭВ-2 диаметром 0,12 мм,
сопротивлением не более 120 Ом.

Данные силового трансформатора приведены в табл. П4 приложения 1.
