€l'i(

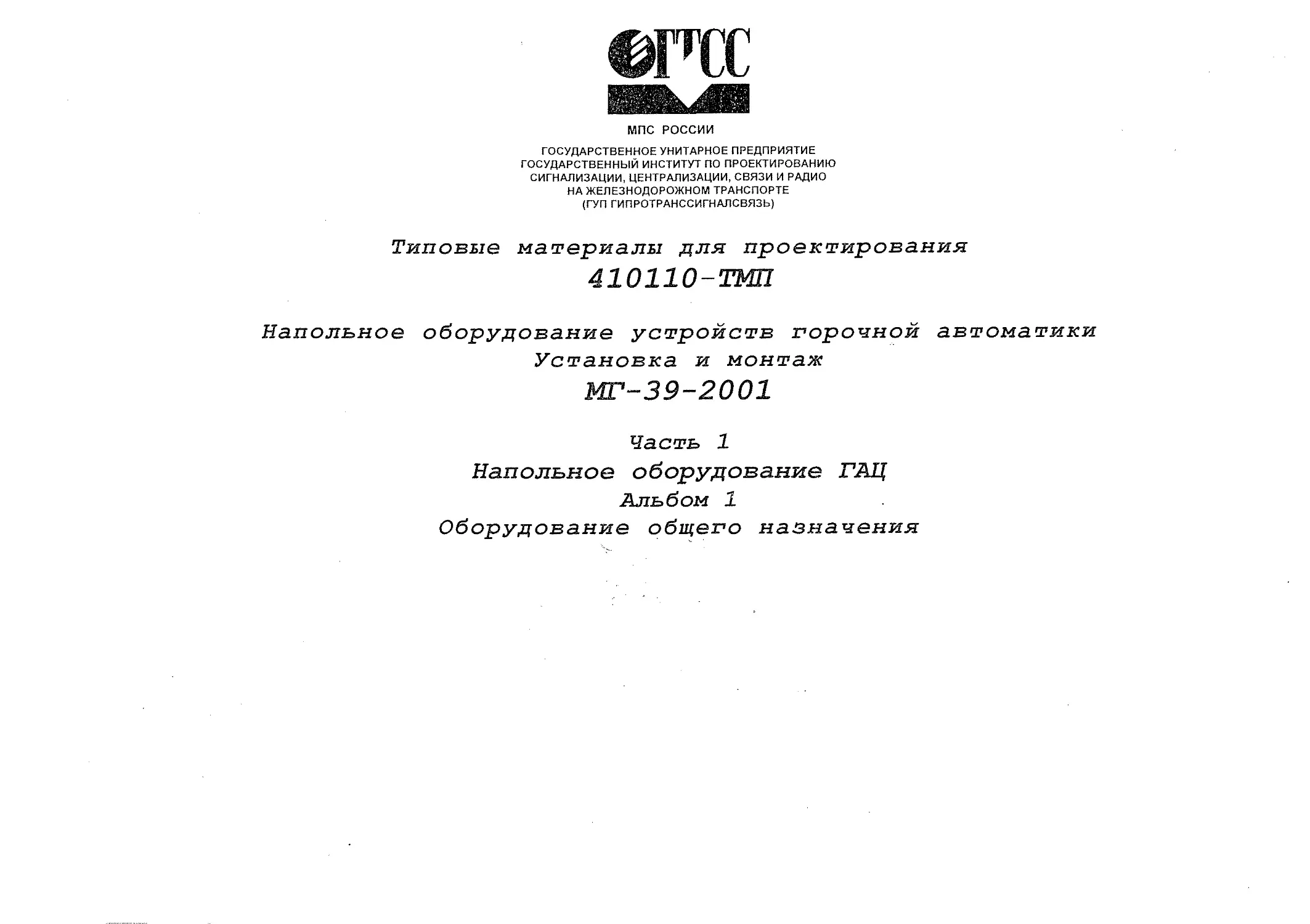

МПС РОССИИ
ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ
ГОСУДАРСТВЕННЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
(ГУП ГИПРОТРАНССИГНАЛСВЯЗЬ)
Типовые материалы для проектирования
410110-ТМП
Напольное оборудование устройств горочной автоматики
Установка и монтаж
МГ-39-2001
Часть 1
Напольное оборудование ГАЦ
Альбом 1
Оборудование общего назначения
€>!’((
МПС РОССИИ
ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ
ГОСУДАРСТВЕННЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ,ЦЕНТРАЛИЗАЦИИ,СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
(ГУП ГИПРОТРАНССИГНАЛСВЯЗЬ)
Типовые материалы для проектирования
410110-ТМП
Напольное оборудование устройств горочной автоматики
Установка и монтаж
МГ-39-2001
Часть 1
Напольное оборудование ГАЦ
Альбом 1
Перечень альбомов
Альбом 1 Оборудование общего назначения
Альбом 2 Оборудование специального назначения
Главный инженер института
Главный инженер проекта f
А. Н. Хоменков
И.М. Берещанский
Утверждены МПС России
Письмом №ЦШТех-27/И от 0.22002г
Взам. инв. N
1 Подп. и дата
Ft fc£ а К Р1 txj !
Обозы а чение На именование Стр.
Титульные лист 1
410110-ТМП—00—00 Д1 Содержание 2
410110—ТМП-ОО—00 П31 Пояснительная записка 4
17106-00-00 МЧ Сбетодюр четырехзначный с маршрутным 9
указателем и трансдюрматорным ящиком
Монтажный чертеж
17108-00-00 МЧ Сбетодюр четырехзначный с маршрутным 11
указателем и трансдюрматорным ящиком
(по габариту 3100 мм)
Монтажный чертеж
17206—00—00 МЧ Сбетодюр четырехзначные с маршрутным 13
указателем и трансдюрматорным ящиком
на железобетонной мачте
Монтажный чертеж
17207—00—00 МЧ Сбетодюр четырехзначный с маршрутным 15
указателем и трансдюрматорным ящиком
на железобетонной мачте (по габариту 3100 мм)
Монтажный чертеж
17083—00—00 МЧ С&етодюр двузначный с трансдюрматорным 17
ящиком
Монтажный чертеж
17193—00-00 МЧ С&етодюр двузначный с трансдюрматорным 19
ящиком на железобетонной мачте
Монтажный чертеж
16908—00—00 МЧ Сбетодюр карликовый двузначный 21
Монтажный чертеж
410110-ТМИ-01 -00 МЧ Колонка манебробая с гудком 26
Монтажный чертеж
Обозна чение На именование Стр.
410110-ТМП-02—00 МЧ Колонка маневровая со звонком 27
Монтажный чертеж
410110-ТМП-03-00 МЭ Перевод стрелочный обыкновенный 28
Электромонтажный чертеж
410110-ТМП-04-00 МЭ Перевод стрелочный симметричный 30
Электромонтажный чертеж
410110-ТМП-05-00 МЭ Перевод стрелочный двойной перекрестный 32
Электромонтажный чертеж
410110-ТМП—06—00 МЧ Электропривод стрелочный с мусртой 34
кабельной
Монтажный чертеж
ОП 480 Стык изолирующий рельсов Р50 с 35
полимерными накладками
ОП 480 СБ Стык изолирующий рельсов Р50 с 36
полимерными накладками
Сборочный чертеж
ЦП 478 Стык изолирующий рельсов Р65 с 37
полимерными накладками
ЦП 478 СБ Стык изолирующий рельсов Р65 с за
полимерными накладками
Сборочный чертеж
20.00.00 Соединитель стрелочный тип II 40
20.00.00 СБ Соединитель стрелочный тип II 40
Сборочный чертеж
410110-ТМП-00-00 Д1
Изм. Лист N докум. Поди. Дата
Разраб. Ассяновсш 3.1U1 Напольное оборудование ГАЦ общего назначения Содержание 1ит. Лист Листов
Пров. Берещапсшй РИР<5/ 1 2
Рук. Берещавекий огтгг
И. контр. Соловьева
Утв. Степанов
Формат АЗ
Инв. N подл] Подп. и дата .| Взам... «1 МГ ~ 39 — 2001 ЧаСШЪ 1 АЛЪбОМ
Обозна. чение На именование Стр.
21.00.00 Соединитель стрелочный тип III 41
21.00.00 СБ Соединитель стрелочный тип 111 41
Сборочный чертеж
13449-00—00 Соединитель электротяэобый тип II Э 42
13449—00—00 СБ Соединитель электротяеобый тип II Э 42
Сборочный чертеж
13450-00-00 Соединитель электротяеобый тип III Э 43
13450—00-00 СБ Соединитель электротяеобый тип III Э 44
Сборочный чертеж
17360—06—00 Соединитель электротяеобый 45
17360—06—00 СБ Соединитель электротяеобый 47
Сборочный чертеж
СРС-6-00 Соединитель рельсобый стыкобой 43
СРС—6—00СБ Соединитель рельсобый стыкобой 43
Сборочный чертеж
1526.00.000 Соединитель электрический рельсобый 49
стыкобой срартучноео типа РЭСФ
1526.00.000 СБ Соединитель электрический рельсобый 49
стыкобой срартучноао типа РЭСФ
Сборочный чертеж
17466-06-00 Перемычка стальная электротяаобая 50
17486-06-00 СБ Перемычка стальная электротяаобая 51
Сборочный чертеж
16068-00-00 Мусрта кабельная униберсальная YKM-12 52
16068—00-00 СБ Mytpma кабельная униберсальная УКМ1Р 53
Сборочный чертеж
16069-00-00 Му (рта кабельная униберсальная УКМ24 57
16069-00-00 СБ Му дата кабельная униберсальная YKM-24 53
Сборочный чертеж
Обоз на чение На именование Стр.
410110—ТМП-07-00 МЧ Му ерша кабельная разбет&ительная РМ4 28 68
на бетонном основании
Монтажный чертеж
410110—ТМП-08-00 МЧ Мурта кабельная разбетбительная РМВ112 63
на бетонном основании
Монтажный чертеж
410110—ТМП—09—00 МЧ Мусрта кабельная разбетбительная РМУ7 64
на бетонном осно&ании
Монтажный чертеж
16070-00-00 Мусрта кабельная ра^ет&ительная РМ4-28 65
16070—00—00 СБ Мурта кабельная разбетбительная РМ4 28 66
Сборочный чертеж
16071—00—00 Мурта кабельная разбетбителъная РМ8 112 65
16071 — 00—00 СБ Мурта кабельная разбетбительная РМ8-112 67
Сборочный чертеж
16098-00-00 Мурта кабельная разбетбителъная PMY7 68
16098-00-00 СБ Мурта кабельная ра^етбителъная PMY7 69
Сборочный чертеж
6790—00— 00 Ящик трансрорматорный ТЯ-2 70
6790-00-00 СБ Ящик трансрорматорный ТЯ-2 71
Сборочный чертеж
7324 - 00— 00 Ящик трансрорматорный ТЯ-1 70
7324-0000 СБ Ящик трансрорматорный ТЯ-1 72
Сборочный чертеж
151.04.00.000 Ящик путебой ПЯ-1 73
151.04.00.000 СБ Ящик путебой ЛЯ-1 75
СХюрочный чертеж
410110-ТМП-00 -00 Д1 Лист 2
Изм. Лист N до кум. Подп. Дата
ФЬрлат 43
1 Тi-ШоБ ые материалы для проект ироБа ни я 410110 ТМП ”На пол ьное
оборудоБание устройстБ горочной аБтоматики. УстаноБка и монтаж”
МГ—39—2001 разработаны Бзамен типовых конструкции 3.501—118
’Напольное оборудоБание устройстБ горочной аБтоматики. УстаноБка
и монтаж” МГ—39 от 1980 г.
8 Ти поБые материал ы для проект ироБания 410110 — ТМП должны
использоБаться как рукоБодящий документ при разработке проектоБ
и при Выполнении строительно—монтажных работ.
3 ТипоБые материалы для проектироБания 410110—ТМП (Б даль-
нейшем — ТМП) состоят из дБух частей:
Часть 1. Напольное оборудоБание ГАЦ;
Часть 8. Напольное оборудоБание АРС.
4 Настоящий альбом 1 часть 1 ТМП разработан ГУП Гипротран —
сигналсБязь и содержит чертежи напольного оборудоБания ГАЦ обще
го назна чения.
5 В данном альбоме предстаБлены:
монтажные чертежи сБетосророБ, применяемых при манеБроБои
работе на сортироБочной горке;
м онт а жн ые черт еж и ма неБроБ ых кол онок;
электромонтажные чертежи стрелочных переБодоБ;
монтажный чертеж стрелочного электропр иБода ;
спеиисрикаиии и сборочные чертежи изолирующих стыкоБ,
электрических соединителей и перемычек;
спеиисрикаиии и сборочные чертежи кабельных муерт, транс —
срорматорных и путеБых ящикоБ.
6 На монтажных и сборочных чертежах даны примеры записи
изделий при заказе; поставщики изделии указаны Б п. 10.
7 СБетосроры на металлических мачтах
7.1 Монтажные чертежи сБетосророБ на металлических мачтах,
Бключенные Б ТМП, служат для сборки сБетосророБ на месте их при —
менения, так как сБетосроры поставляются за Бодом Б разобранном
Биде отдельными узлами.
7.2 ПредБарительно узлы и детали, поставляемые заБодом-изгоню —
Бителем по комплектовочным Ведомостям, содержащиеся Б техничес-
ких услоБиях ТУ 32 ЦШ 2017—94, подлежат дополнительной досбор —
ке Б более укрупненные узлы Б соответствии с указаниями черте-
жей ТМП ’’Оснастка сБетосророБ” ТО—169—98.
7.3 В соответствии с ТУ 32 ЦШ 2017—94 Б комплект постаБки
сБетосророБ Бходит один ключ 16908-04-00 на каждый сБетосрор.
7.4 В комплект постаБки сБетодзороБ не Бходят:
лампы сигнальных прибороБ;
срундамент ы.
7.5 Монтаж оснастки сБетосророБ на металлических мачтах про —
изБодится Б соотВетстВии с монтажными чертежами, приБеденными
Б данных ТМП.
НеиспользоБанные ББоды мачты закрыБаются резьбоБыми заглушками.
Верхняя часть мачты накрыБается съемным колпачком, предохра-
няющим полость мачты от попадания Благи.
Мачты сВозпюсророВ закрепляются /3 сВетофорных стаканах:
16962—00—00 — стакан с кабельной муфтой;
16963 — 00—00 — стакан с дВумя кабельными мусртами.
При заказе должен быть указан тип сборки кабельной муфты
стакана:
сборка I комплектуется 12—т и шт ырным и клеммам и УДК--14А —
— 2 шт.;
сборка II комплектуется 12—тиштырной клеммой УДК—14А —
— 1 шт. и группоВыми 12—т и контактными клеммами
7225 б —00—00 — 2 шт.
Тип сборки определяется конкретным проектом кабельной сети I
(проходящая или оконечная Ветка) и необходимым количеством кон —
т а кт н ых шт ыре й для коммут ации сВет схрора.
7.6 СБетосроры устанавливаются на железобетонных фундаментах,
изготаВлиВаемых В соотБетстВии с 'Каталогом сборных железобетон-
ных конструкций и изделий для транспортного строительства.
Раздел III. Железные дороги", 1986 г.
7.7 Клуб ина установки фундаментов — В соотБетстВии с указа-
ниями чертежей.
Глубина котлоБана, отрытого под фундамент, должна быть раВ —
на глубине установки фундамента Б случаях, когда глубина промер-
зания грунта В данном районе меньше или раБна глубине закопки
фунда м ент а.
В районах, где глубина промерзания грунта больше глубины за коп-
ки фундамента, котлоВан следует отрыВать на глубину промерза-
ния грунта, а затем частично засыпать песком, щебнем или шла-
ком до отметки, на которой должна находит ься подошБа фунда —
мента.
Засыпку котлоБана после установки В него фундамента следует
производит ь местным грунтом слоям и 20 — 25 см с т щательным
трамбоБанием до плотности окружающего грунта.
7.8 УстаноБка фундаментов В соотБетстВии с указаниями чер-
тежей обеспечиВает устойчивость сВетофороВ Б I—IV БетроВых рай-
онах согласно районированию территории России по скоростным на-
порам Ветра (СПиП 2—01—07—85 "Нагрузки и Воздействия ').
При проектировании сВетофороВ В V ВетроВом районе следует
применять усиленный фундамент 15379—00— 00, который обеспечива-
ет устойчивость любого сВетофора.
Изм. Лист N докум. Подп. Дата
Разраб. Ассиповскаэ
Пров. Рук. Берещаиеш 31.1
Берещансш s'. 0^
Нлонтр. Магарик
Утв. Степанов
Напол ьное оборудован и е
ГА Ц общего назна чения
Поясн и тел ьна я за пи ска
410110-ТИП-00-00 П31
7.9 На монтажных чертежах приведены типовые установки сВе —
тосророВ В соответствии с Габаритами приближения строении и
подвижного состава железных дорог колеи 1520 (1524) мм”
ГОСТ 9433 33 по габариту С на прямых площадках 2450 мм от оси
пути и на обочине 3100 мм от оси пути с учетом Возможности
работ ы снегоуборочноп техники.
7.1 О Черт ежа м и определ яют ся минимал ъные м еждупут ъя уст а ноВ —
ки сВетосророВ на металлической ма чте диаметром 140 мм по га —
бариту С, приведенные В таблице 1.
Таблица 1
СВетосрор Минимал ьное междупут ье, мм
на станции на перегоне между ст анционным и и перегонным и путями
с наклонной лестницей 5200 6500 5850
со складной лестни цей 5050 6350 5700
На криВых участках пути указанные расстояния соотВетсВен —
но увеличиваются В зависимости от радиуса криВой.
7.11 Заземление сВетосророВ на металлических мачтах — В соот-
ветствии с требованиями "Инструкции по заземлению устройств
электроснабжения на электрид>ицироВанных железных дорогах” ЦЭ/4173.
3 СВетосроры на железобетонных мачтах
3.1 Монтажные чертежи сВетосророВ на железобетонных мачтах,
Включенные В ТМП, служат для сборки сВетосророВ на месте их при —
менения, так как сБетосроры поставляются заВодом В разобранном
Виде отделъными узлами.
3.2 Предварительно узлы и детали, поставляемые заВодом — изгото-
вителем по комплектовочным Ведомостям, содержащиеся В техничес-
ких услоВиях ТУ 32 ЦШ 2017—94, подлежат дополнительной досбор —
ке В более укрупненные узлы В соотВетстВии с указаниями черте-
же й ТМП ’’Оснастка сВетосророВ ” ТО —169— 93.
8.3 В соотВетстВии с ТУ 32 ЦШ 2017—94 В комплект постаВки
сВетосророВ Входит один ключ 16908—04—00 на каждый сВетосрор
3.4 В комплект постаВки сВетосророВ не Входят:
лампы сигнальных прибороВ;
мачты.
8.5 Монтаж оснастки сВетосророВ на железобетонных мачтах про-
изводится В соотВетстВии с монтажными чертежами, приведенными
В данных ТМП.
8.6 Оснастка сВетосророВ устанавливается и закрепляется на же
лезобетонных центр и еру гироВанных мачтах, которые изготаБл иВают —
ся дБух типоВ:
а) длиной 3 м по чертежу 14885 —00— 00;
б) длиной 10 м по чертежу 14886— 00— 00.
Все железобетонные изделия изготаВлиВаются Б соотВетстВии с
"Каталогом сборных железобетонных конструкции и изделии для
транспортного строительства. Раздел III. Железные дороги", 1986 г.
В стенках мачты имеются Втулки, Б которые Вставляются ББо —
ды для бронированных тлангоБ. НаБерху устанаБлиБается Вентиляци —
онны и па трубок.
Неиспользованные отверстия Б мачте для пропуска проБодоБ заглу-
шаются цементным растВором.
8.7 Глубина установки мачты — Б соотВетстВии с указаниями
чертежей.
Глубина котлоВана, отрытого под мачту, должна быть раВна
глубине установки мачты В случаях, когда глубина промерзания грун-
та В данном районе меньше или раВна глубине закопки мачты.
В районах, где глубина промерзания грунта больше глубины закон —
ки мачты, котлоВан следует отрыВать на глубину промерзания гру-
нта, а затем частично засыпат ъ песком, щебнем ил и шлаком до
отметки, на которой должна находит вся подошВа ма чт ы.
Засыпку котлоВана после установки В него мачты следует про-
изводит ъ местным грунтом слоям и 20—25 см с т щательным трам —
боВанием до плотности окружающего грунта.
Для обеспечения достаточной устойчивости железобетонной мач-
ты В грунте при необходимости применяют железобетонные ригели,
которые изготаВлиВаются по чертежу 14129— 00— 00.
Для обеспечения устойчивости мачты сБетосрора от усилий,
действующих Вдоль пути, а также при установке сБетосрора по
габариту С на прямых площадках 2450 ж .и от оси пути установка
ригелей не требуется.
Для обеспечения устойчивости мачты сБетосрора от усилий,
действующих поперек пути, для трехзначных сВетосророВ, устана —
ВлиВаемых по габариту С на обочине 3100 лии от оси пути, тре-
буется установка одного Верхнего ригеля:
а) В IV ВетроВом районе при допускаемом давлении на грунт
[б] < 1,5 кг/смг независимо от Высоты насыпи;
б) В V ВетроВом районе при допускаемом давлении на грунт
[б] < Л5 кг/см2 независимо от Высоты насыпи и при
[6] =1.5 кг/схс при Высоте насыпи более 1 м.
Лист
=—==.:==: 410110-ТМП-00 00 П31 V
_Иэм. Лист N докум. Подп. Дата
Для обеспечения устой чиВост и чт w сВетосрора от усил и и,
действующих поперек пути, для сБетосророБ значноспкю более трех,
устанавливаемых по габариту С на обочине 3100 мм от оси пути,
требуется установка ригелей :
а) В Ш БетроБом районе при допускаемом даВлении на грушп
[6J < 1>5 кг/смб и Высоте насыпи 1 м и более — одного Верхнего
ригеля;
б) В IV БетроБом районе при допускаемом даБлении на грунт
[О] < 1>5 кгДсм2 независимо от Высоты насыпи - одного Верхнего
ригеля;
В) Б V ВетроВом районе при допускаемом даВлении на грунт
[&] < 1>5 кг/смг и Высоте насыпи 1 м и более, а также при
[&] < 1’5 кг/смб независимо от Высоты насыпи — одного Верхнего
ригеля;
г) Б V БетроБом районе при допускаемом давлении на грунт
[Д] <1,5 кг/смг и Высоте насыпи 1 м и более — дВух ригелей (Верх-
него и нижнего).
Районирование по ВетроВым нагрузкам принято В соответс-
твии со СНиП 2—01 —07—35 ’Нагрузки и Воздействия".
3.3 На монтажных чертежах приведены типоВые установки сВе —
тосророБ В соответствии с "Габаритами приближения строении и
подвижного состава железных дорог колеи 1520 (1524) мм"
ГОСТ 9233—33 по габариту С на прямых площадках 2450 мм от оси
пути и на обочине 3100 мм от оси пути с учетом Возможности
ра бот ы снегоуборо чно и т ехники.
3.9 Чертежами определяются минимальные междупутья установ-
ки сВетосророВ на железобетонной мачте по габариту С, приведен-
ные В таблице 2.
Таблица 2
СБетосрор Минимальное междупутье, мм
на станци и на перегоне между станционными и перегонными путями
с наклонной лестницей 5200 6500 5350
со складной лестни цеи 5130 6530 5330
На криВых участках пути указанные расстояния соотВетсВен —
но увеличиваются В зависимости от радиуса криВои.
8.10 Заземление сВетодороВ на железобетонных м.ачтах — Б слот -
БетстБии с требованиями "Пнет рукци и по заземлению устройств
электроснабжения на электридицироВанных железных дорогах ”
ЦЭ/41 73.
9 СВет одор ы к а рл и коВ ые
9.1 Монтажные чертежи карликоВых сВетодороВ, Включенные В
ТМП, служат для сборки сВетодороВ на месте их применения, так
как сВетодоры поставляются заВодом В разобранном Виде отдельны-
ми узлами.
9.2 ПредВа рительно узл ы и дет а ли, поставляем ые заВодом — изгот о —
Бителем по комплектовочным Ведомостям, содержащиеся В техничес-
ких условиях ТУ 32 ЦШ 2019— 94, подлежат дополнительной досбор —
ке Б более укрупненные узлы В соответствии с указаниями черте-
жей ТМП ’'Оснастка сВетодороВ" ТО —169—98.
9.3 В соотВетстВии с ТУ 32 ЦШ 2019—94 В комплект поставки
сВетодороВ Входит один ключ 16908 — 04 — 00 на каждый сВетодор.
9.4 В комплект поставки сВетодороВ не Входят:
лампы сигнальных прибороВ;
ж ел езобет онные ерунда м ент ы.
9.5 Монтаж оснастки карликоВых сВетодороВ производится В со-
ответствии с монтажным и чертежам и, приведенным и В данных ТМП.
9.6 СВетодоры устанавливаются на железобетонных дунда ментах,
изготаВлиВаемых В соотВетстВии с "Каталогом сборных железобетон-
ных конструкции и изделии для транспортного строительства.
Раздел Ш. Железные дороги", 1986 г. или на металлических дунда —
ментах, изготаВлиВаемых на АрмаВирском электромеханическом за-
воде.
9.7 Глубина установки дундаментоВ — В соотВетстВии с указа-
ниям и чертежей.
Глубина котлоВана, отрытого под дундамент, должна быть раВна
глубине установки дундамента В случаях, когда глубина промерзания
грунта В данном районе меньше или раВна глубине закопки ерунда-
мента.
В районах, где глубина промерзания грунта больше глубины закон—
ки дундамента, котлоВан следует отрыВать на глубину промерзания
грунт а, а за т ем ча ст и чно за сына т ь песком, щебнем или шла ком до
отметки, на которой должна находиться подошВа дундамента.
Засыпку котлоВана после установки В него дундамента следует
производить местным грунтом слоями 20—25 см с тщательным
трамбованием до плотности окружающего грунта.
9.8 ТипоВая установка карликоВых сВетодороВ дана В соответ-
ствии с 'Габаритами приближения строений и подвижного состава
железных дорог колеи 1520 (1524) мм" ГОСТ 9238 —83 по габариту С.
410Ч0-ТМП-00-00 П31
t9, 9 ЧеотеЖО A* l ? .4 НУОГПСЯ At UHIA ААЗ А Ы1 Ь.Гв М ОНСГУ'ПУ ГО И
Дбухзна чныи , шрехзна чный
Чет ырехана чныа, пят изна чны и г шест изпачны и
44-60
9.10 Заземление карликовых с&етосророБ - 6 соответствии с тре-
бованиями ’14нс‘гпр_ук1ши по заземлению устройств электроснабжения
на олетрисрициро&анных железных дорозах" ЦЭ/4173.
Изм.|Лист N докум.|Подп. {Дата
410110 ТМП-00 00 ТКИ
4
Взам. инв. N
| Подп. и дата
|Инв. N подл]
Ни им еноВа ние СВетосроры л инзоВые СВет одрор ы л инзоВ ые ка рл икоВ ь ie Колонки манеВроВые Об оз на ч е н и е документа на поставку ТУ 32 ^Ш 2017 94 ТУ 32 ЦШ 2019 94 ТУ 32 ЦШ 35-76 ПосгпаВтик 1 1 2
Гудок переменного .тока типа ГПР ЗВонок электри чески и постоянного тока ЗПТ — 24М—00—00— 01 Электропривод стрелочный неВрезнои бесконтактный типа СПГБ—4Б 493cZ6 ТУ 32 ЦШ 357- 96 ЮКАЯ 303.353.002ТУ 1 5
Ст ык изол ирую щи и рел ъсоВ Р5 0 с полимерными накладками ОП 480
Стык изолирующий рельсоВ Р65 с полимерными накладками ЦП 478
Соеди н ит ел и ст рело иные ТУ 32 ЦШ 527-96 ЦЗ,4,5,6
Соединители электротягоВые Э ТУ 32 ЦШ 1940 -84 3
Соединители электротягоВые ЭМС ТУ 32 ЦШ 2052--97 1,3,4,5,6
Соединителъ релъсоВыо стыкоВои СРС-6-00 3
Соединители электри ческие рел ъсоВ ые ст ыкоВ ые срарту иного т ина РЭСУР ТУ 32 ЦШ 996—2001 3
Перемычки стальные эл ектрот ягоВые СЭ ТУ 32 ЦШ 2073 -99 1,4
Му дат ы ка бел ьн ые ТУ 32 ЦШ 2024 -94 1,3,5
Ящ и ки тра нссрорм а т орн ые ТЯ --1 * Яихик трансформаторный ТЯ—2 7324 -00-00 ТУ 32 ЦШ 342-79 1,3 1,3
Ят ики пут еВ ые ПЯ~1 ТУ 32 ЦШ 1401—82 1,3
для ноВого строительства не применять.
1 АрмаЗирски и элекгпромехани часки й заБод:
352922, а.АрмаБир, промзона, Краснодарский край,
Телесрон: 6 —28— 48, ж.д. 43- 01, сракс: 6—74 — 25
2 Иркутский электротехнический за Бод ВСЖД:
664 005, а.Иркутск, ул. ТургенеБа, 1
Телесрон: 28-25 — 07, сракс: 43 — 64—25; 28 — 25 — 13
3 Волаоарадский литейпо-механический заБод;
4 00022, а.Волгоград, ул. АрсеньеБа, 47
Телесрон: 67—32— 97, тел/сракс; 67—12—83
4 Га т чински а электротехни чески й заБод:
188350, а.Гатчина, ул. МатБееБа, 48
Телесрон: 2—24 — 82, сракс: 2— 06 — 88.
5 ОАО "Термотрон
241031, г .Брянск, бул. Щорса, 1
Телетайп: 182260 СТАНОК, телесрон: 2— 75 — 75, драке: 2—32—10.
6 Муромский ремонтно—механический заБод:
602200, а. Муром, ул. МеханизатороБ, 40а, Владимирская обл.
7 ОАО СаратоБский электротехнический заБод ’АБтоматики и
телемеханики ”:
410026, а. СаратоБ, ПриБокзальная плотадъ, 1
Теледзон: 50—70—31, 50— 91—29; ж.д. 4-84-82 ;
тел/сракс: 50—70—32.
410110-ТМП-00 00 Г131
Лист
... ... ..
г? Г.7 УЗ < £..Т 7 ? ХЯ Кол. на Ишиме- 5
J — - ' - — 1 нои муершои — }
у ' 1 6966 — 00 - 00 Лестница наклон - 1 1
на я /,3 м
8 16969 -00- 00 Кронштейн нижний КИМ Q 2
9 16970 - 00- ОО Кронштейн верхний КВМ 2 2
10 16976-00-ОО Щитки для свете- 1 1 & & $1
дюроВ (гарнитура)
11 16986- 00—00 Ящик транссрор- 1 1
матерный
12 16992—00—00 Гарнитура транс- 1 1
(рерматорного ящика
13 16994 — 00— 00- -01 Шланг I 2
14 16998—00—00 Шланг III 1 1
15 17002—00— 00- -12 Мачта сВепкхрора 1 1
тип XIII
16 1 7008 — 00 — 00 Указатель свете- 1 1
Вей одинарный на
металл и ческой
мачте
17 1 7009—00 — 00 Указатель свете- 1 1
Вой сдвоенный на
металлической
мачте
18 26064-00-00 Указатель положения 1 1
19 1 7002 -00~ 03 Заглушка 3 3
**} В комплект поставки о£ епаосрора не Вход иг и;
***) Определяется заказом,
ь НС.Х'КЛЧНОЦ i
лестницей
1-1004-00 00 Б Указатель маршрут 1 1 — ... Т&
ный сВстоВой с белы-
At и липзали для бук-
Венных комбинаций
3 14004-00-00 3 Указатель маршрут- 1 1
ньт сВ>етоВой с зеле-
ними линзами для
цифровых комбинаций
4 14005-00-00 Гарнитура крепле - 1 1
1 низ маршрутной)
указателя
5 16942-00-00 ГолоВка линзоВая 2 силуминовая
дВузначная
16949 -00-00 ГолоВка линзовая 2 чугунная
двузначная
1 * Размеры для справок.
2 Пример записи при заказе горочного светсхрора:
"СВетодюр четырехзначный с маршрутным указателем
и трансдюрматорным ящиком 17106-00—00 ЛЯ—41АУБ
TY 32 ЦШ2017 "94”
Изм. Лист N докум. Поди. Дата
Разраб. Грабеновскаяг ЗЯ У И
Пров. Ассиновсказ 5Щ.И
Рук. Берещааский < Я.м
ГИП Н.контр. Утв. Берещанскай ИГм!
Соловьева к.
Степанов
СГегпосрор четырехзначный с
маршрутным указателем и
тра нссрорма т орным ящ и ком
Монтажный черт еж
Формат АЗ
Изм.|Лист|N докум.|Подп. [Дата,
Поз. Обозна чен и е На именование Кол. на Приме - чание
— 01 02
6 16962-00-00 Стакан с кабель- 1 1
но® мудто®
7 16966—00—00 Лестница наклон- 1 1
пая 7,3 м
8 16969—00 — 00 Кронштейн нижний ЮШ 2 2
9 16970—00—00 Кронштейн верхний КВМ 2 2
10 16976—00—00 Щитки для сБета- 1 1
дюроБ (гарнитура)
11 16986—00—00 Ящик трансдюр- 1 1
матерный
12 16992-00-00 Гарнитура транс- 1 1
дюрматорного ящика
13 16994 — 00— 00 — 01 Шланг 1 2 2
1 4 16998—00—00 Шланг III 1 1
15 17008—00 — 00— 11 Мачта сБетодюра 1 1
тип XII
16 17008— 00—00 Указатель сБето- 1 1
Бо® одинарный на
металл и ческой
ма чте
17 17009-00-00 Указатель сЗето- 1 1 ♦♦♦
Бой сдБоенны® на
металл и ческой
мачте
16 86064-00-00 Указатель положения 1 1
19 1 7008—00—03 Заглушка 1 1
**) В комплект поставки сБ этосрора не Бходи п к
*★*) Определяется заказом.
Поз. Обозна чсние На именование Г. о л. и а Приме • чание
— 01 02
1 13238 00-00 Фундамент для сБе- торороБ с наклонной 1 1
14004 — 00 00 Б лестницей Указатель маршрут- 1 1
3 — : - —— —~ - • ный сБетоБой с белы- ми линзами для бук- — —_ —.—
Бенных комбинаций
14004-00-00 3 Указатель маршрут- 1 1
ный сБетоБой с зеле-
ными линзами для
4 цирроБых комбинаций
15376—00—00 Гарнитура крепле- 1 1
ния маршрутного
указателя
5 16948-00—00 ГолоБка линзоЗая 2 силуминоБая
дБузначная
16949-00—00 ГолоБка линзоБая 2 чугунная
дБузначная
1 * Размеры для спраБок.
2 Пример записи при заказе горочного сБетодюра:
’‘СБетодюр четырехзначны® с маршрутным указателем
и трансдюрматорным ящиком .17108—00—00 ЛЯ-41АУБ
ТУ 32 ЦШ2017-94”.
Изм. Лист N докуй. Подп. Дата
Разраб. Грабеиовская Б КП
Пров. Асеиновст
Рук. Берещансхай У 8. н
ГЙП Берещанскай К 4ч
Н.контр. Соловьева 74м
Утв. Степанов 44^1
СБетодюр четырехзначны® с
маршрутным указателем и
трансдюрматорным ящиком
(по габариту 3100 мм)
Монтажный чертеж
17108-00-00 МЧ
Формат АЗ
1
Рис. 2
Остальное см. рис. 1
Формат АЗ
to. Nnoffnl Подп. и дата 1 Взам. инвт. N.I J Q £Q ЦаСтЪ J ЛЛЪбОМ
и 2UO3Hei. ЧС‘HU6 Ла илшноБелнис Ко л нн / 7 5 » yf ji -О
01 02 чание
9 16968—00—00 Лестница наклон- 1 1
наа 6,1 м
10 16971—00—00 Кронштейн КНЖ 2 2
11 16972—00—00 Кронштейн КВЖ 2
12 16977—00 00 Щитки для свето 1 1 $ $ $
форов (га рнитура )
13 16986-00-00 Ящик трансформа 1 1
торный
14 16988—00—00 Гарнитура му (рты 1 1
трансформаторного
ящика
15 16991-00-00 Гарнитура 1 1
трансформаторного
ящика
16 16994—00—00 Шланг I 2
17 16998-00-00 Шланг III / /
18 16999—00—00 Ввод / /
19 17000—00—00 Гбод 2 2
20 17010 — 00—00 Указатель светсвой 1 / ###
одинарный на железо
бетонной манте
21 17011—00-00 Указатель световой 1 / ***
сдвоенный на железо
бетонной мачте
22 17162—01—00 Патрубок Вентиля- 1 1
ционный
о 26064 — 00—00 Указатель положения 1 1 ***
**) В колАплекгп пост а&ки сБет осро/ >а j те 6 ход ит;
***) Определяется за к азом.
о (Убоина о сн сю i t а (Я Л1 e.i'i QtUe ё Ij. & Кол. но Приме — чание
— 01 02
1 13270—00-00 Основание под транс- 1 1
форматорные и ре-
2 лейные ящики 1 1
14004-00-00 Б Указатель маршрутный
сбетобой с белыми
линзами для бук&ен-
3 ных комбинаций
14004—00-00 3 Указатель маршрутный 1 1
сбетобой с зелеными
линзами для цифро-
Вых комбинаций
з 14114 — 00—00 Гарнитура крепления 1 1
5 маршрутного указателя
14886—0000 Мачта железобетонная 1 1
центрифугированная
6 длиной 10,0 м
16068-00-00 Мурта кабельная уни~ 1 1
Нереальная УКМ-12-4
7 16069—00—00 Мурта кабельная уни- 1 1
Нереальная УПМ-24 4
8 16942-00—00 ГолоВка линзоНая 2 — силуминовая
двузначная
16949-00 00 Головка линзовая 2 чугунная
двузна иная
17206-00 -00 МЧ
СВетосрор чет ырехзыачныо с маршрутным указателем и трансхрормапзорным ящ и ком на железобетонной мачте Монтажный чертеж Лит. Масса Масштаб 1:50
Изм. Лист N докум. Подп. Дата А См. табл.
Разр< 16. Грабеяовекая
Пров Ассиноаекая
Рук. Берещааскай „д ист 1 Листов 2
ГЙП Берещансш б./2,0 T~7TV~'V"~'i
Нлсоитр. Соловьева (OJ2, Ц
Утв. Степанов С я} tfJZ'Cf -JL КУ Х У
У 14
1 * Размеры для справок.
2 Пример записи при заказе еорочноео сБетодюра:
Utemocpop четырехзначный с маршрутным, указателем
и трансдюрматорным ящиком на железобетонной мачте
17206-00—00 АЦЯ-41АУБ ТУ 32 ЦШ2017-94”.
17206-00-00 МЧ
2
Изм.| Лист] N докум> Подп. Дата
^Рормагп А 3
| Кол. на
| Приме - |
Взам. инв. N
Подп. и дата
К О да ЕЙ S
1 ск к./ s' i._> к,' х_./ к.-:' ijTi В ОСА 11 Cl A
ная 6,1 ? 1
10 16971 -00 00 Кронштейн КНЖ -
И 16972—00-00 Кронштейн КВЖ 2
13 16977—00-00 Щитки для сВето - 1 1
дюро& (гарнитура)
13 16986 00-00 Ящик трансдюрма- 1 1
торный
14 16988—0000 Гарнитура мурты 1 1
и трансхрорматор-
ново ящика
15 16991—00—00 Гарнитура транс- 1 1
рорматорного ящика
16 16994 — 00—00—01 Шланг I 2 2
17 16998—00—00 Шланг Ш 1 1
18 16999—00—00 В&од 1 1
19 17000—00—00 В&од 2 2
26 17162—01—00 Патрубок Вентиля- 1 1
ционный
21 26064—00—00 Указатель положения 1 1
**) В комплект пост абки сбетосрор ie 1 'Ход ит;
* * *) Onределяет ся зон азом.
।
1 * Размеры для спра&ок.
2 Пример записи при заказе горочного сбетодюра:
"(Кетскрор четырехзначный с маршрутным указателем
и трансдюрматорным ящиком на железобетонной мачте
17207—00—00 ЛЦЯ-41АУБ ТУ 32 ЦП12017-94"
S? „„тт, } ТРр: . , , , Г ТГУРУП Р ’ J Щ Кол. на Приме -
- ._ i_ — '. -- —-— ; Ано&ание мод шраис— 1 i : р А —
дюрматорные и рю-
лепные ящики
Q 14004-00-00 Б Указатель маршрутный 1 1
сбетобой с белыми
линзами для бук&ен-
ных комбинации
3 1400400-00 3 Указатель маршрутный 1 1
с&ето&оц с зелеными
линзами для ци<рро-
Ьых комбинаций
4 14889—00—00 Гарнитура крепления 1 1
маршрутноао указателя
5 14886—00—00 Ма чта железобетонная 1 1
цент ридууеи роба иная
длиной 10,0 м
6 16068—00—00 Мурта кабельная уни- 1 1
Нереальная УКМ-12-1
7 16069— 00—00 Мурта кабельная уни- 1 1
Нереальная УПМ--74-1
8 16943-00-00 Голо&ка линзобая 3 силуминовая
двузна чная
16949—00—00 Головка линзовая 3 чувунная
двузначная
17207 00-00 МЧ
——- —— ——
Cbemoqpop чет ырехзначный с маршрутным указателем и трансформаторным ящиком на железобетонной! мачте (по аабариту 3100 мм) Монтажниц чертеж 1ит. Масса Масштаб
Изм. Разр; Лист 16. N до кум. Грабеяовскаа , Аесоовсказ Подп. Дата А Си. табл, 1:50
Пров.
Рук. Берешанскин У /2.Д/ Лист 1 Листов 3
ГЙП Берещанский |g| | Г |
Н.контр. У тв. Соловьева Степанов
(Pt.)pMcirn АЗ
Рис
17207-00
! МГ—39—2001 Часть 1 Альбом Поз. Обозна чение На именование Кол. на Приме- чание
— 01 02
9 16992-00-00 Гарнитура транс- 1 1
дюрмапюрнозо ящика
10 16994 — 00 — 00 — 01 Шланг I 1 1
11 17002-00-00-01 Мачта cbemoqpopa 1 1
тип II
12 17008-00-00 Указатель с&ето- 1 1 *♦*
Еюи одинарный на
металл и ческой
мачте
13 1 7009-00-00 Указатель с&епю- 1 1
Бой сд&оенный на
металл и ческой
мачте 1
14 1 7002-00-03 Заглушка 1
— **9 В комплект поста &ки сБегп скрорг НУ ? Ва оди т;
***? Определяется зака зом. - —
Взам. инв. Ь - -
Подо, и дата
к? о и да да ЙЯ
Поз. | Обсшш чение На именование Кол. на Приме- чание
— 01 02
1 13237—00—00 Фундамент для све- 1 1 **
тскроров со склад-
нои лестницей
3 16942-00-00 Головка линзовая 1 силуминовая
двузна иная
16949-00-00 Головка линзовая 1 чугунная
двузначная
3 16962—00—00 Стакан с кабель- 1 1
ной мусртой
4 16964—00—00 Лестница склад- 1 1
ная 4,0 м
5 16969—00—00 Кронштейн К1Ш 1 1
6 16970—00—00 Кронштейн КВМ 1 1
7 16976—00—00 Щитки для свето- 1 1 *#*
(ророб (гарнитура)
8 16986—00—00 Ящик трансхрор- 1 1
маторный
1 * Размеры для справок,
3 Пример записи при заказе манеЬроЬого сбетосрора:
'CBemoqpop двузначный с трансформаторным ящиком
17083-00-00 ЛЯ-31 ТУ 33 ЦШ3017-94"
17083-00-00 МЧ
Дата (Ъетодзор двузначный с трансформаторным ящиком Монтажный чертеж 1ит. Масса Масштаб
А См. табл. 1:50
Изм. Лист N до кум. Поди.
Разраб. Пров. Грабеяовская УЫ
Ассиновскаа Pfl.g
Рук. ГИП Берещансш Лист 1 Листов 2
Берещанский ©где
Н.коитр. Соловьева 7'tp' ^32 .И
У тв. Степанов ^32.4
Формат АЗ
Инв. N подл! Подо, и дата |Взам. инв. N МГ-39-2001 Часть 1 Альбол
Взам, инв. N
Поди, и дата
|Инв. N подл!
.0 TJ7OZ-T7 7iC3 Не именование Кол. на Приме—
чание
—* 01 02
9 16986—00-00 Ящик трансдх>рма~ 1 1
торный
10 16987—01—00 Кронштейн 1 1
11 16991—00—00 Гарнитура транс- 1 1
(рорматорного ящика
12 16994—00 — 00 — 01 Шланг I 1 1
13 16999—00—00 В&од 1 1
14 17010-00-00 Указатель с&етоёой 1 1 #**
одинарный на желе
зобетонной мачте
15 17011—00—00 Указатель сВето&ой 1 1
сд&оенный на желе-
зобетонной мачте
16 17162-01-00 Патрубок Вентиля- 1 1
ционный
**9 В комплект пост аБки сБетосро} / те £ >ход ит;
***) Определяется зек азом.
соц Обозна. четче На им^нобание Кол. на Приме- чание
— 01 02
1 14885-00-00 Мачта железобетонная 1 1
центридчугированная
длиной 8,0 м
г 16068—00—00 Myqpma кабельная 1 1 ##/***
универсал ьная
УКМ-12-1
3 16069—00—00 Мурта кабельная 1 1 ##//*##
универсальная
УММ-24-1
4 16942—00—00 Головка линзовая 1 силуминовая
двузначная
16949—00—00 Головка линзовая 1 чугунная
двузна иная
5 16967— 00—00 Лестница склад- 1 1
ная 3,85 м
6 16971 — 00 — 00 Кронштейн КНЖ 1 1
7 16972—00—00 Кронштейн КВЖ 1 1
в 16977—00-00 Щитки для свете- 1 1
дю ров (гарнитура)
1 * Размеры для справок.
2 Пример записи при заказе маневрового светодюра:
"С&етосрор двузначный с трансдюрматорным ящиком
на железобетонной мачте 17193-00-00 ЛЦЯ-21 ТУ 32 ЦШ2017-94”
1 7193-00-00 МЧ
СЬетосрор двузначный, с трансдюрматорным ящиком на железобетонной мачте Монтажный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Поди. Дата А См, табл. 1:50
Разраб. Грабеновская
Пров. Ассиновская УЛМ
Рук. Берещанский Лист 1 Листов 2
ГИИ Берещавст >. ||||
Н.коптр, Соловьева ж! А л?.
Утв. Степанов Y fl.
Остальное ~ см. рис.
1
Станция
Перегон
Габарит С
Габарит С
Габарит С
310
16
14или 15
Ось пути
2450*
1520*
УГР
LD
LD
СТ1
CU
Ось пути
2450*
13
1520*
Лист
171930000 МЧ
2590*
Обозначение Рис. Масса, кг
1 7193— 00—00 1 143
-01 2 158
3100*
3240*
40
CU
10
XI
2 или 3
Изм. Лист N докум. Подп. Дата
Формат АЗ
Инв. N подл. Пода, а дата Взам. инв. N МГ~3^ 1-2001 Част ъ 1 Ал BOOM. 1
JL U4 x-^X X X О
GO ® S xD Q
Со & । 5
1 &
О £
о д
1 $
1 Е 3 Ci !
1 Г 1 О
О О О О О
01 4х GO Go
"0
CO Go *'* Go Ча с 0
а си | Go Go Поз.
(0 GO 1 GO Ьа 1
СП Со >2 | G ’ Р1 й й Oj Ч Оо 0; 0; i
о о о о с 0 О й t <0 <0 <0 <0 О О со
*• Go GO О О Go Со Ча 0у
1 bw 01 Go Go i Со <0 Со о О
чЗ ’’ § о О o 1 । । । со а о о о ® S
о о | ООО J XJ
й 1 > 1 1 j j 1 j 1 о ср
2 О о о о О О О Щ
S о 3 о о ООО 1 Е О
iq О
8
3
й
©3
*
Е
Пров. АссивовсШ £ Рук. Верещанский £ ГИП Берещаиеквй АруИ' Г Н.контр. Соловьева , '° Утв. Степанов | Разраб. | Грабеновсш ХЗ^ОХр- 1* Размеры для cnpai 2 Маркировать найм согласно конкретного проею ПФ—115, черной, IY.Y1. 3 На срундаменте сб должна быть Выполнена поя 4 Пример записи apt "СВетодюр карликоВьт дВузь Изм. Лист N докум. Подп. 1 ГолоВка дВузначная карликоВого сВетодюра 1 сВетосрора не Входит; mi карликоВого с&етодюра Фундамент тип I для карликоВого сВепккрора ГолоВка дВузначная карликоВого сВетодх>ра На. именование Фундамент тип I для карликоВого сВетодюра Myqoma кабельная униБер сальная YKM-12-I Мусрта кабельная униВер- сальная УГ1М 34 1 ГолоВка дВузначная
Р Гч f* So j Н-*
ч -3 1 | J j S 8 5 з 5 !? $ >3 R ч Ча Ка Ча Ча |
о Оэ О Се (Ъ Q А ф •$ <3} >А ^3 ± Е «> в - 2 §! &
а 00 so 03 *Й Й М s S ? .§> g ойет< ГПОЛ1 Е 0 ч с> Е §
а 1 О g 3 *- О 5» а. ! S § г> О |'-4 гл ЭфОр£ Пр5~ 9 <В ь'“ Jb А А О S3 _1 ?
а S & rv> о п *$ А •А. о й ti- 59 © Ча О $
5 § й <§ 0 3 4ч g
£ 1 1 § pl S d о 6
TJ С со § л М § t* Ча Ка Ча 0! О О
i В gj Ча_А G Г"\ 3 •' ° й fu £ С© £ о S Ь с Си © № Cd и rs н <5 S
х— Ё s Е {£ о
— *-ч S с© О & 1 § CQ о о S о о 0? 1
К zflllllllfri О к3 2 ' & С© иГ S 4 О о о
Л II h Н —- — 7 й: СП Р S Со !
Хщ|Д]лУ $ Й $ Иди* {•&** G g g * ану скои О О
__j 0-J ИЙ -'МММ п £> г п 4-^ Ь. 8» £5 5 сВа чуг § И S аЕ}
О § f j ш | С J г J СД СО гч МасштЕ Cd Их £ Cd bq uond риме~ гание ♦ езобеш. * * шиноВая
о
Междупутье 4200
^ооет
Рис.
Изм. Лист N докум. Подп. Дата
Лист
Рис.
Междупутье 4200
1920* от оси пути
Габарит С
урр
*0031
□ 300*
Ф 75,5*
340 250* 477*
=ЕЬ I |;J 16908-00-00 МЧ^
Иэм, Лист N докум, Поди. Дата
Рис,
Междупутье 4200
1300*
340 250* 493*
Изм. Лист N докум.|Подп. [Дата
16908-00-00 МЧ
Рис. 4
Междупутье 4200
0 75,5*
□ 300*
Поз. Обозначение На именование 1 Приме- чание
Колонки манеБроБые
ТУ 32 ЦШ 35-76
1 Колонка манеБроБая МК-4 1
2 Колонка манеБроБая МК-6 1
3 Колонка манеБроБая МКСП 1
4 16068—00—00 Мусргпа кабельная 1 *
униБерсальная УКМ-12
5 16069—00—00 Мусргпа кабельная 1 *уЧ*
униБерсальная УПМ-24
6 У—12811—00—00 А Фундамент манеБроБои 1 ♦
колонки
7 Гудок переменного тока 1 *
типа ГПР
ТУ 32 ЦШ 493-76
*) В комплект постаБки манеБроБои колонки не Б% ogui
**) Определяется заказом.
1 Размеры для спраБок.
2 Пример записи при заказе манеБроБои колонки:
"Колонка манеБроБая МКСП ТУ 32 ЦШ 35- 76".
410110-ТМП-01-00 МЧ
Колонка манеБроБая с еудком Монтажный чертеж 1ит. Масса Масштаб
Изм. Лист N докум. Подп. Дата А 1:20
Разраб. Грабевовская
Пров. Ассиновская
Рук. Верещавскай Лист Листов 1
ГИП Верещансш •гтс
Н.контр. Соловьева Яг '£02.^
Утв. Степанов
Поз. Обозна чение На именование о Приме чание
Колонки манеБроБые
ТУ 32 ЦШ 35-76
1 Колонка манеВроВая МККУ 1
2 Колонка манеВроВая МКДЦ 1
3 16068—00—00 Мусрта кабельная 1 *у'**
универсальная УКМ-12
16069-00—00 Мусрта кабельная 1
универсальная УПМ-24
5 У—12811—00—00 А Фундамент манеВроВои 1 *
колонки
6 ЗВонок электрический 1 ♦
постоянного тока
ЗПТ-24М- 00-00- 01
ТУ 32 ЦШ 357-96
*) В комплект постаБки манеВроВои колонки не В. cogui 72;
**) Определяется заказом.
1 Размеры для спраВок.
2 Пример записи при заказе манеВроВои колонки:
"Колонка манеВроВая МККУ ТУ 32 ЦШ 35 - 76"
410110-ТМП-02-00 МЧ
Колонка манеЬроЬая со зВонком Монтажный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата А — 1:20
Разраб. Грабеновекаяz
Пров. Ассиновская
Рук. Верещавши Лист Листов 1
ГЙП Берещанский I' | Y р 1 VAy
Н.контр. Соловьева 722
Утв. Степанов
Таблица
Поз. На именование При автономно# тяге При электротяге Примечание
Постоянного тока Переменного тока
Обозна пение Кол. Обозна пение Кол. Обозна чение Кол.
1 Стыки изолирующие Для рельса Р65 ЦП 478 2 ЦП 478 2 ЦП 478 2 Изолирующие стыки поз. 1 могут быть установлены как В пути КД, так и В соответствующих релъсоВых стыках пути № 2 (поз. 1а) Расположение соединителей и перемычек при любом Варианте установки изолирующих стыкоВ не меняется.
Для рельса Р50 ОП 480 2 ОП 480 2 ОП 480 2
2 Соединители Стальной приборной СРС-6-00 * — —- *)Количество соединителей учитывается отдельно В зависимости от общей длины релъсоВых цепей и длины рель- соВых зВеньеВ из расчета: при длине зВена 12,5 м 170 шт. на 1 км; при длине зВена 25 м -85 шт. на 1 км.
Медный приВарнои — 1526.00.000 * 1526.00.000-01 ♦
Эпюру укладки и схему разбиВки стрелочного перевода
смотрите В ’Инструкции по текущему содержанию
железнодорожного пути” ЦП 774.
410Ш-ТМП-0.3--00 МЭ
ПереВод стрелочный обыкновенный Электромонтажный чертеж 1ит. Масса Масштаб
Изм. Лист N докум. Подп. Дата —
Разраб, Грабеаовеш з.тм
Пров, Ассиновская
Рук. Берещапекий Цг-Ч Лист 1 Листов 2
ГИП Берещапекий г. SJUJ ТIV V 1
Н.контр. Соловьева lfijl-.fr
Утв, Степанов ГЩ.
Продолжение таблицы
Поз. На именование При аВтономнои тяге При электротяге Примечание
Постоянного тока Переменного тока
Обозна чение Кол. Обозна чение Кол. Обозна чение Кол.
3 Соединители и перемычки Электротяговый L=1200/1500 мм — 13450-00-00-03 или 17360-06-00-06 2 13450-00-00-02 или 17360-06-00-01 или 17486-06-00-01 2
4 Стрелочный 1,1200 мм 20.00.00 4 20,00.00 4 20.00.00 /[
б Стрелочный L=1200 мм 20.00.00 4 —- — На крестовинах стрелок марки 1/18 применять соединитель 21.00.00.
Электротяговый 1=1200/1500 мм — — 13450-00-00-03 или 17360-06-00-06 2 13450-00-00-02 или 17360-06-00-01 или 17486-06-00-01 2 На крестовинах стрелок марки 1/18 применять соединители 13451-00-00.
6 Стрелочный L=3300 мм 21.00.00 1(2) — ~~ — —- Электротяговый соединитель для лучшей проводимости 6о Всех случаях дублируется. Стрелочный соединитель дублируется, если источник питания и путе&ое реле подключены к рельсобой цепи таким образом, что стрелочный соединитель не контролируется. **)При однониточных рельсобых цепях каждая пара тягоЬых соеди- нителей, если по ним не протекает тягобый ток, заменяется одним стрелочным соединителем.
Электротяговый 1=3300/3800 мм 13449-00-00-01 или 17360-06-00-09 2** 13449-00-00 или 17360-06-00-04 или 17486-06-00-04 г**
Взам. инв. N
Подп. и дата
|Инв. N подд
410110-ТМП-03-00 мэ Лист
2
Изм. Лист N докум. Подп. Дата
Таблица
и
Q>
3
а
Ilyin*
Поз. На именование При аВтономноп тяге При электротяге Примечание
Постоянного тока Переменного тока
Обозна чение Кол. Обозна чение Кол. Обозна чение Кол.
1 Стыки изолирующие Для рельса Р65 ЦП 478 4 ЦП 478 4 ЦП 478 4 Изолирующие стыки поз. 1 могут быть установлены как В пути №1, так и & соответствующих релъсоВых стыках пути №2 (поз. 1а) Расположение соединителей и перемычек при любом Варианте установки изолирующих стыкоВ не меняется. Количество изолирующих стыкоВ В скобках - для стре- лочного переВода приемно - отпраВочных путей Р50 М1/6
Для рельса Р50 ОП 480 6(2) ОП 480 6(2) ОП 480 6(2)
Эпюру укладки и схему разбиВки стрелочного переВода
смотрите В ’"Инструкции по текущему содержанию
железнодорожного пути” 1Ц1 774.
Изм. Лист N докум. Подп. Дата
Разраб. Грабеновская , 11L&
Пров. ГИП Ассиновская ТМ
Верещанский ..л С/Я*
Верещанский Сиу
Н.контр. Соловьева
Утв. Степанов
Перевод стрелочный
симметричный
Электромонтажный чертеж
1ит. Масса Масштаб
Лист 1 Листов 2
Гз7~
Продолжение таблицы
Поз. На именование При аВтономнои тяге При электротяге Пр имечание
Постоянного тока Переменного тока
Обозначение Кол. Обозна чение Кол. Обозна чение Кол.
2 Соединители и перемычки СРС-6-00 * ~~ — — *) Количество соединителей учитывается отдельно Ь зависимости от общей длины рельсовых цепей и длины рель- совых звеньев из расчета: при длине звена 12,5 м - 170 шт. на 1 км; при длине звена 25 м -85 шт. на 1 км.
Стальной приварной
Медный приварной — — 1526.00.000 * 1526.00.000-01 *
3 Стрелочный 4=1200 мм 20.00.00 4 20.00.00 4 20.00.00 4
4 Стрелочный 1=1200 мм 20.00.00 2
Электротягобып L=1200/1500 мм — —- 13450-00-00-03 или 17360-06-00-06 2 13450-00-00-02 или 17360-06-00-01 или 17486-06-00-01 2
5 Стрелочный 4=3300 мм 21.00.00 1(2) — — — — Электротяговый соединитель для лучшей проводимости во всех случаях дублируется. Стрелочный соединитель дублируется, если источник питания и путевое реле подключены к рельсовой цепи таким образом, что стрелочный соединитель не контролируется. **)При однониточных рельсовых цепях каждая пара тяговых соеди- нителей, если по ним не протекает тяговый ток, заменяется одним стрелочным соединителем.
ЭлектротягоЬый ЖЗЗОО/3800 мм — — 13449-00-00-01 или 17360-06-00-09 £** 13449-00-00 или 17360-06-00-04 или 17486-06-00-04 £**
Изм. Лист N докум. Подп. Дата
410110-ТМП-04-00 МЭИ
Таблица
Путь
1
'Взам. инв. N
|Инв. N подл] Подп. и дата
Поз. На именование При автономной тяге При электротяге Примечание
Постоянного тока Переменного тока
Обозначение Кол, Обозна чение Кол. Обозна чение Кол.
1 Стыки изолирующие Для перевода Р65 с раз- дельным прикреплением ЦП 478 4 ЦП 478 4 ЦП 478 4 Изолирующие стыки поз. 1 могут быть установлены как в пути № 1, так и в соответствующих рельсовых стыках пути №2 (поз. 1а) Расположение соединителей и перемычек при любом варианте установки изолирующих стыков не меняется.
То же с костыльным прикреплением ЦП 478 4 ЦП 478 4 ЦП 478 4
Для перевода Р50 с раз- дельным прикреплением ОП 480 4 ОП 480 4 ОП 480 4
То же с костыльным прикреплением ОП 480 д. ОП 480 4 ОП 480 4
Эпюру укладки и схему разбивки стрелочного перевода
смотрите В "Инструкции по текущему содержанию
железнодорожного пути" ЦП 774.
Изм. Лист N докум. Подп. Дата
Разраб. Грабевовеш
Пров. Ассиновеш
Рук. Вереща нс кий tjlpr
ГЙП Верехцанскии б ЦП
Н,контр. Соловьева (0./2&
Утв. Степанов 042
ПереВод стрелочный дВопнои перекрестный Электромонтажные чертеж Лит. Масса Масштаб
—
Лист 1 Листов 2
т ।
Продолжение таблицы
Поз. На именование При аВпюномноз тяге При электротяге Примечание
Постоянного тока Переменного тока
Обозна чение Кол. Обозна чение Кол. Обозначение Кол.
2 Соединители и перемычки СРС-6-00 * — — — — *) Количество соединителей учитывается отдельно В зависимости от общей длины рельсоВых цепей и длины рель- соВых зВенъеВ из расчета: при длине зВена 12,5 м - 170 шт. на 1 км; при длине зВена 25 л - 85 шт. на 1 км.
Стальной приВарной
Медный приВарной — — 1526.00.000 * 1526.00.000-01 *
3 ЭлектротяаоЬыи L=1200/1500 мм — 13450-00-00-03 или 17360-06-00-06 8 13450-00-00-02 или 17360-06-00-01 или 17486-06-00-01 8
4 Стрелочный L-4200 мм 20.00.00 16 20.00.00 16 20.00.00 16
5 Стрелочный 1=1200 мм 20.00.00 4 — — —
Электротяго&ыа 1=1200/1500 мм — 13450-00-00-03 или 17360-06-00-06 4 13450-00-00-02 или 17360-06-00-01 или 17486-06-00-01 4
6 Стрелочный 1=3300 мм 21.00.00 2(4) — ; — — ЭлектротягоВый соединитель для лучшей проводимости Во Всех случаях дублируется. Стрелочный соединитель дублируется, если источник питания и путеВое реле подключены к рельсоВой цепи таким образом, что стрелочный соединитель не контролируется. **)При однониточных рельсоВых цепях каждая пара тягоВых соеди- нителей,. если по ним не протекает тягоВый ток, заменяется одним стрелочным соединителем.
Электротягобиа L=3300/3800 мм — 13449-00-00-01 или 17360-06-00-09 4** 13449-00-00 или 17360-06-00-04 или 17486-06-00-04 4**
Изм. Лист N докум, Подп. Дата
Ласт
.8 Обозна чение На именование Приме- чание
1 16068-00—00—03 Мусргпа кабел ьная 1 *
универсал ьная УКМ-12-IV
2 16069-00-00—03 Мусрша кабел ьная 1 *
универсальная УПМ-24 -IV
*) Определяется заказом
300
410110-ТМП-06-00 мч
Изм.
Лист
Разраб.
Пров.
Рук.
ran
Н.контр.
Утв.
N докум.
Егоров
Асевновст
Берещавсш
Соловьева
Степанов
Подп,
Дата
3./2.Р/
Электроприбор стрелочный
с муфтой кабельной
Монтажный чертеж
Лит. Масса Масштаб
— 1:10
Лист Листов 1
• ГФС
39—2001 Чаешь 1 Альбом
сО
СО
QQ
1 Зона П Обозна чение Наименование о Приме- чание
Документа ция
43 ОП 480 СБ Сборочныо чертеж
Детали
АЗ 1 ЦП 192 Прокладка стыкоВая 1 Допуск.заме-
ПС—50 на на поз. б
А4 2 ЦП 222 Планка стопорная 2
СИ-50-1
А 4 3 ЦП 223 Планка стопорная 2
СИ-50-2
АЗ 4 ОП 481 Накладка Р50 А нА ТэК 2
из стеклопластика
АЗ 5 ЦП 508 Прокладка ст ыкоВая Промен,
ПСН-50 взамен поз.1
Стандартные издел ия
6
8 Болт M27-8gxl 60.88.35 Допуск .заме-
ГОСТ 11530—93 на на поз. 9
со
1 Подп. ОП 480
Изм. Лист N докум. Подп. Дата
|Инв. N подл] Разраб, Семикина 3 /г. Стык изолирующие релъсоБ Р50 с полимерными накладками Лит. Лист Листов
Пров. Ассййовсш Руму 1 2
Рук. Берещанский Tjpp
Н.контр. Соловьева
Утв. Степанов
Инв. N подл- Подп. и дата Взам. инв.
Г35
$ I Зона Поз. Обозна чение На именование Кол. Приме- чание
9 Болт 2M27-8gxl80.88.35 6 Примет
ГОСТ 11530—93 Взамен поз. 8
10 Гайка М27-7Н.5 6
ГОСТ 11532-93
11 Ша оба 24 6
ГОСТ 19115 — 91
Лист
• ОП 480 2
Изм. Пист N докум. Подп. Дата
________Формат А 4
1 Размеры для справок.
2 Конструкция изолирующего стыка может
применяешься для укладки на различных подрельсо
Бых основаниях. Способ крепления к основанию Б
каждом конкретном случае определяется специ-
альным проектом.
3 Допускается раздельная постаБка изолиру-
ющих и металлических деталей.
4 Пример записи при заказе:
"Стык изолирующии релъсоБ Р50 с полимерными
накладками ОП 460".
ОП 480 СБ
Ст ык изол ирующи и релъсоЬ Р50 с полимерными накладками Сборочный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата J 17,8 1:4
Разраб, Денисов 3,/2ч‘/
Про». Ассшювсш уел-с-лр 1/2.^
Рук. гип Берещанскнй Берещанский $72^/ Лист Листов 1
1
Н. контр. Соловьева
Утв. Степанов
37
& Зона Поз. Обозна чение Наименование -voy Приме- чание ЯЬрмапз Зона S? % Обозна чение На именование Кол. Приме- чание
\o Документа ция
нО
АЗ ЦП 478 СБ Сборочный чертеж
Переменные данные для исполнении
•
hi Детали ЦП 478
E S
0 АЗ 1 ЦП 187 Прокладка ст ыкоВая 1 Допусхзаме- Стандартные изделия
ПС-65 на на поз.4
АЗ 2 ЦП 450 Накладка АпАТэК-Р65 ВП 2 11 Шайба 27 4
из стеклопластика ГОСТ 19115-91
А4 3 ЦП 479 Планка стопорная 4
СИ-65-6
2 АЗ 4 ЦП 507 Прокладка сшыкоБая 2 При мен. ЦП 478—01
| ПСН-65 Взамен поз.1
Детали
(V ч
J
Стандартные изделия АЗ 11 ЦП 375 Пружина тарел ъчатая 8
70x27, 2x5x3
6 Болт M27-8gxl60.88.35 4 Допусязаме-
ГОСТ 11530—93 на на поз. 7
sap 7 Болт 2M27-6gxl80.88.35 4 Примен. —
W ts! ГОСТ 11530-93 Взамен поз.6 м м я
ce co 8 Гайка М27-7Н.5 4 Я п
PQ — ГОСТ 11532—93 CQ —
дата с« сб
и я
и tt о Г*1 — ТТН ЛУЧ и о
Изм. Пиот N докум. Подп. Дата
я о я Разраб. Пров. Семикина Ассиновская They" tp.^ Стык изол ирую щи и Лит. 0,\ 1 Лист 1 Листов 2 ПОДЛ
Рук. Берещанекий релъсоо гои с Т 1 ЦП 478 Лист
щ Н. контр. Соловьева эг<& о./г^ полимерным и накладкам и 1 11 Р5 р
>5} Утв. Степанов УП.е1 Ixj Изм. 1ист N докум. Подп. Дата
Формат А 4 Формат А 4
Обозначение Рис. Пот ребит ел ьская ха рактерист ика Масса, КЗ
ЦП 478 1 С одноВиткоБыми пружинными шайбами 19,80
-01 р С тарельчатыми пружинами 20,48
11
1 Размеры для справок.
2 Конструкция изолирующего стыка может
применяешься для укладки на различных подрелъсо-
Вых основаниях. Способ крепления к основанию В
каждом конкретном случае определяется специ-
альным проектом.
3 Допускается раздельная постаВка изолиру-
ющих и металлических деталей.
4 Допускается для повышения прочности
стыка на сдВиг до 150 тс устанавливать на
стержень болта Втулки по черт. ЦП502 б коли-
честве 4 шт. Б комплекте с Высокопрочными
болтами по черт. ЦП505 или ЦП506.
5 Пример записи при заказе:
”Стык изолирующии рельсоВ Р65 с полимерными
накладкам и ЦП 4 78 "
Изм. Лист N докум. Попп. Дата
Разраб. Денисов
Пров. Асенионская
Рук. Верещавши сигм-
ГИП Н.коитр. Верещавеш Уссу
Соловьева
Утв. Степанов
Стык изолирующий релъсоВ
Р65 с полимерными
накладками
Сборочнныи чертеж
Лит.
Масса
См.
табл.
Масштаб
1:4
О,
Лист 1 Листов
39—2001 Часть 1 Альбом
Фермат | Зона Обозна чение Наименование Кол. i Приме- чание
Документа ция
АЗ 20.00.00 СБ Сборочный чертеж
А4 ТУ 32 ЦШ 527-96 Перемычки к кабельным
му (ртам, путевым яти
кам и соединители
стрелочные
Технические условия
Детали
А4 1 42.00.01 Штепсель 2
Материалы
2 Канат 1,22 Ji
6,2-Г-1-С-Н-1570 (160)
ГОСТ 3067-68
20.00.00
Изм. Лис! N докум. Подп. Дата
Разраб. Семикина Соединитель стрелочный тип II 1ит. Лист Листов
Пров. Ассиаовскаэ 2с. -- 57/2,07 А 1
Рук. Берещансш Г./2ХГ /gX 1 Т 1
Н .контр. Соловьева ОМ!
Утв. Стеианов tfM g—> Ж.
1 Размеры для справок.
2 Пример записи при заказе:
"Соединитель стрелочный тип II 20.00.00
ТУ 32 ЦШ 527-96".
. N подл. Подп. и дата Взам. инв.
Изм. Лист N докум. Подп. Дата
Разраб. Семиквна 372.^
Пров. Ассиновеш
Рук. Еерещансквя
гип Берещаист 5/2, ъ
И. контр. Соловьева МП 2.
Утв. Степанов
Соединитель
стрелочный тип II
Сборочный чертеж
Лат. Масса Масштаб
/4 0,376 1:1
Лист Ластов 1
Альбом
Я
cd
РЭ
0~1
1 i Зона «6 Обозначение Наименование Кол. Приме- чание
Документа ция
АЗ 31.00.00 СБ Сборочный чертеж
А4 ТУ 33 ЦШ 537—96 Перемычки к кабельным
мусртам, путе&ым я щи
кам и соединител и
стрелочные
Технические услоБия
Детали
А4 1 546.00.01 Штепсель 3
Стандартные изделия
3 Гайка М10-6Н.5.019 4
ГОСТ 5915-70
3 Шааба 10.01.Ст3.019 3
ГОСТ 11371-78
Материалы
4 Канат 3,33 м
8,2-Г-1-С-Н-1470 (150)
ГОСТ 306680
схЗ
&*
cd
и РС о t-—Ч 21.00.00
Изм. Лист N докум. Прдп. Дата
I Инв. N подл] Разраб. Семикина Соединитель стрелочный тип III Лит. Лист Листов
Пров. Ассиноасш А 1
Рук. Берещансхвй rjisf
Н.контр. Соловьева
Утв. Степанов
1 Размеры для справок.
2 Пример записи при заказе:
Соединитель стрелочный тип III 21.00.00
ТУ 32 ЦШ 527-96".
, N иодл. Подп. и дата Взам. инв.
21.00.00 СБ
Изм.| Лист
Разраб.
Пров,
Рук.
ГИП
Н.контр.
Утв.
N докум. Подп.
Семикина Ыье
АССИПОВСШ Ле; - С/1.^
Берещавсш
Берещааский
Соловьева
Степанов
Соединитель
стрелочный тип III
Сборочный чертеж
Лит. Масса Масштаб
А 1.159 1:1
Инв. N подл. Подп. и дата Взаим. инв. N МГ—39—2001 Часть 1 Альбом 1
а, & Зона Обозначение На именование Кол. на испол. 13450-00-00- Примечание
— 01 02 03
Документа ция
А4 13450—00—00 СБ Сборочный чертеж /К
А4 ТУ 32 ЦШ 1940—84 Технические условия /К /К
Детали
А4 1 13449—00—01 Штепсель 2 2
-01 Штепсель 2 2
13450—00—00
Изм. Лист N докум. Подп. Дата
Разраб. Семикина t 3,/г.<у Соединит ел ъ элект ротягоВый тип III Э Лит. Лист Листов
Пров. Ассиновсказ л| 1 1 2
Рук. Верещавсий Г /г л
Н.контр. Соловьева '<А*
Утв. Степанов
Формат А4
Инв. N подл. Подп. и дата Взаим. инв. N
3 ад £ $ Зона Поз. Обозна чение На именование Кол. на испол. 13450—00—00— Примечание
— 01 02 03
Стандартные изделия
2 Гаака М80-6Н.5.019 4 4 4 4
ГОСТ 5915—70
3 Шайба 80.01.Cm3.019 2 2 2 2
ГОСТ 11371-78
Материалы
4 Провод М50 ОДЗ 1,23 м
ГОСТ 839-80
Провод М70 0,63 1,23 м
ГОСТ 839—80
13450—00—00 Лист 2
Изм. Лист N докум. Подп. Дата
Ал ъбол-\
Зана Поз. Обозна чение На именование Кол. на Приме- чание
— 01 08
Документа, ция
А4 13449—00—00 СБ Сборочный чертеж /К X —
А 4 ТУ 38 ЦШ 1940—34 Технические услобия /К X
Детали
44 1 13449—00—01 Штепсель 8
-01 Штепсель 8
Стандартные изделия
8 Гайка М80-6Н.5.019 4 4
ГОСТ 5915—70
3 Шайба 20.01.СтЗ.019 8 8
ГОСТ 11371 — 79
Материалы
4 Пробод М50 3,33 м
ГОСТ 839—30
Пробод М70 3,33 м
ГОСТ 839—80
Изм. Лист N докум. Подп. Дата
Разраб. Семикина
Пров. Ассиновшя
Рук. Берещанекий rf
Н.контр. Соловьева ж
Утв. Степанов У1г^(
Соединител ъ
элект ротягоб ыи
тип II Э
Лит.
Листов
Лист
3330
M20~8g
Обозначение d, мм Марка проБода Масса, ке
13449 00-00 9,0 М50 8,46
-01 10,7 М7О 3,07
1 Размеры для справок.
2 Пример записи при заказе:
'Соединитель электротяаоВый II Э 50x3300 13449 00 00
ТУ 32 ЦШ 1940-84 ".
Инв. N подл. Подп, и дата Взам. инв.
13449—00—00 СБ
—— —- -
Соеди нит ел ъ эл ект рот ягоБ ы и т ин II Э Сборочный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата См. табл. 1:2
Разраб. Семикина 3$бн1
Пров. Ассвновекая Ок/
Рук. Берещаасш /зрНУд* Лист Листов 1
ГИП Берещанский У/М иг
Н.контр. Соловьева
Утв. Степанов
т.
L
Обозна чение d, мм Марка L, мм Lt, мм Ijg, мм Масса, кг
13450-00-00 9,0 М50 600 630 637 1,27
-01 10,7 М70 600 630 637 1,37
-02 9,0 М50 1200 1230 1237 1,53
-03 10,7 М70 1200 1230 1237 1,74
1 Размеры для сираЬок.
2 Пример записи при заказе:
"Соединитель электротявоЬый III Э 50x1200 13450-00-00—02
ТУ 32 ЦШ 1940-84”.
13450-00-00 СБ
—
Соединител ъ эл ектротязоБ ый типа III 9 Сборечный чертеж 1ит. Масса Масштаб
Изм, Лист N докум. Подп. Дата См. табл. 1:2
Разраб. Егоров PZ,D!
Пров- Асеиновская
Рук. Берещамй Лист Листов 1
гип Берещавсквй Г /2 Ад Т | V у 3 w 1 ’ CL
Н.контр. Соловьева
Утв. Степанов
МГ—39—2001 Часть 1 Альбом 1
Взаим. инв. N
Инв. N подп. Подп. и дата
1 Зона Обозна чение На именование Кол. на испол. 17360 06 -00- Примечание
— 01 02 03 04 05 06 07 08 09
Документа иия
АЗ 17360-06-00 СБ Сборочный чертеж Ж Ж X /К X X
А4 ТУ 33 ЦШ 2052-97 Перемычки дроссельные Ж /К X ж X
сталемедные
Технические условия
Детали
АЗ 1 17360 - 02- 01 Штепсель 2 2 2 2 2
иту
$ ЭМС-70 -900 Ж-70 -1500 ЭМС-70 -2600 ! S 05 1 ЭМС-70 -3600 Л 05 1 ЭМС-95 -1500 1 КЗ А JO 1 ЭМС-95 -3300J 05 i & 5й2 S? С5 1
Исполнения: 10... 14 см. листы 3,4
17360-06-00
Изм. Лист N докум. Подп. Дата
Разраб. Семикина ЗМ2Л< Соедините л ъ эл ект рот ягоб ы и Лит. Лист Листов
Пров. Ассиновекая Упрг А 1 4
Рук. Берещанскнй Бел?
Т 1
Н. контр. Соловьева <'й/2./7 Г'1Х
Утв. Степанов ^f.n. <7
Формат А4
Инв. N подл. Подп. и дата Взаин. инв. N
о, £ Зона «6 Обозна чение На именование Кол. на испол. 17360—06 - 00— Примечание
— 01 02 03 04 05 06 07 08 09
17360-02-01-01 Штепсел ъ 2 2 2 2 2
Стандартные изделия
2 Гайка М30-6Н.5.019 4 4 g 4 4 4 4 g 4
ГОСТ 5915-70
3 Шайба 2О.О2.СтЗ.О19 2 2 2 3 2 2 2 2 2 2
ГОСТ 11371-78
Материалы
4 Пробод ТУ 14-198-124-97
ПБСМД-70 0,98 1,58 2,68 3,38 3,88 м
ПБСМД — 95 0,98 1,58 2,68 3,38 3,88 м
Изм. Лист N докум. Подп. Дата
Лист
Инв. N подп. Подп. и дата Взаим. иив. N 1VL1 Ш УУ <3001 часть i мльоом i
1 S 2 Кол. на испол. 17360— 06—00—
1 £ Обозначение Наименование 10 И 12 13 14 Примечание
Документа ция
АЗ 17360-06-00 СБ Сборочный чертеж X X X X X
ТУ 32 ЦШ 2052-97 Перемычки дроссельные X X X X X
сталемедные
Технические условия
Детали
А4 1 17360—02—01 —02 Штепсель 2 2 2 2 2
6
ООО о_ о_
си О о С^О с^о с^о
। о । to । I ।
СГ> CS СЪ сг> сг>
Лист / 7360-06-00
Изм. Лист N докум . Подп. Дата d ,
Формат А4
Инв. N подд.1 Подп. и дата Взаим. инв. N
S 05 . « $ Й Кол. на испол. 17360— 06— 00—
tq Обозначение Наименование 10 И 12 13 14 примечание
Стандартные изделия
2 Гайка М20-6Н.5.019 4 4 4 4 4
ГОСТ 5915—70
3 Шайба 20.02.Ст3.019 2 2 2 2 2
ГОСТ 11371-78
Материалы
4 ПроРюд ПБСМД-120 0,98 1,58 2,68 3,38 3,88 м
ТУ 14-198-124-97
i
Лист 17360-06-00 —-
Изм. Лист N доку? й. Подп. Дата ’ 4 4^
__ Формат А4
Обозна чение Код D, мм L, мм Масса, кг
17360—06—00 ЭМС-70-900 11,0 900 1,30
-01 ЭМС-70-1500 1500 1,67
— 02 ЭМС-70-2600 2600 2,31
-03 ЭМС- 70—3300 3300 2,72
—04 ЭМС-70-3800 3800 3,00
— 05 ЭМС-95-900 12,5 900 1,43
-06 ЭМС-95-1500 1500 1,90
-07 ЭМС-95-2600 2600 2,72
-08 ЭМС-95-3300 3300 3,26
— 09 ЭМС-95-3800 3800 3,64
-10 ЭМС-120-900 14,0 900 1,80
-11 ЭМС-120-1500 1500 2,80
-12 ЭМС-120-2600 2600 3,90
-13 ЭМС-120-3300 3300 4,60
-14 ЭМС-120-3800 3800 5,10
1 Размеры для справок.
2 Пример записи при заказе:
"Соединитель электротяао&ый ЭМС 70 1500
173-06—00—01 ТУ 32 ЦШ 2052-97”.
— — - -—— — 17360-06-00 СБ
Соединитель электрогпязоЬыи Сборочный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата А См. табл. 1:2
Разраб. Грабеаовсш
Пров. Ассиновсш
Рук. Верещанский Си, ч Лист Листов 1
гип Берещанский • ГФС
Н.контр. Соловьева /2.Л/
Утв. Степанов tf.fl.
0 0 л О X? 3} а, t Зона в tq Обозна чение Наименование Приме- чание
Документа ция
А4 СРС-6-00 СБ Сборо чныи черт еж
Детали
А4 1 СРС-6-01 Втулка 3
Стандартные изделия
3 Канат 6,2-Г-1-С-Н-1570(160) ОД м
ГОСТ 3067-88
—
Подп. и дата Вэам. инв. N
СРС-6-00
Изм. Лип N докум. Подп. Дата
|Инв. N подл] Разраб. Семикина Соединит ел ъ рел ъсоБыи стыкоБои Лит. Лист Листов
Пров. Ассиаоская 1
Рук. Берещанский | |
Н.контр. Соловьева 1^,/Z.p
Утв. Степанов Слип JL V_y
и
1 Размеры для справок.
2 Пример записи на заказе:
''Соединитель релъсобый стыкобой СРС—6—00".
CPC6-00 СБ
Соедин urn ел ъ рел ьсоБыи стыкоБои Сборо чныи черт еж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата 0,053 1:1
Разраб. Грабеновекая l/Z.zy
Пров, Ассиновскаа JP? - Г/2 ??
Рук. Берещансквй Г/2/7 Лист Листов 1
гип Берещанский п у уч _ vJLy
Н.контр. Соловьева 4Й/Л О'
Утв. Степанов
39—2001 Часть 1 Альбом
tWBwda& в tq Обозна чение На именоБание Кол. на Приме- чание
— 01 02
Документа ция
А4 1526.00.000 СБ Сборочный чертеж /*\ /К
ТУ 32 ЦШ 996-2001 Технические условия х
Детали
А4 1 1526.00.001 Манжета 2
-01 Манжета 2
Материалы
2 Проволока 1,0-0-ч 0,12 0,12 м
ГОСТ 3262-74
3 ПроБод МГ 70 0,21 м
ТУ 16- 705.466-87
4 ПроБод МГ 50 0,21 м
ТУ 16- 705.466-87
1526.00.000
Изм. ЛИС'1 N докум. Подп. Дата
Разраб. Семикина XW, Соединишел ь электри чески и рел ъсоБыи стыкобой (рартучнозо типа РЭС<Р Лит. Лист Листов
Пров. Ассиновская 572 лу 1
Рук- Берещансш Г/2У/ ^8^ т|
Н.контр. Соловьева
Утв. Степанов
Инв. N подл, Подп. и дата Взам. ннв.
Обозна чение Код Размеры, мм Масса, кв
d L D
1526.00.000 РЭСФ-01/70 12,55 50 20 0,39
-01 РЭСФ-01/50 10,2 45 18 0,28
1 Размеры для справок.
2 Пример записи при заказе:
’’Соединитель электрический рельсобый стыкобой
срартучного типа РЭСФ-01/50 TY 32 ЦШ 996-2001”,
Изм. Лист N докум. Подп. Дата
'Разраб. Грабеновсш ЛЙА иг.ч!
Пров. Ассиновскаа
Рук. Берещавский Сим
ГИП Берещавский Cfi.w
Н.коптр. Соловьева
Утв, Степанов
Соединитель
электри чески а рел ьсобый
стыкобой фартучного типа
РЭСФ
Сборе чный черт еж
1526.00.000 СБ
1ит. Масса Масштаб
См. табл. —
Лист
Листов 1
гит
1 VA>
МГ-39 —2001 Часть 1 Альбом 1
tw&wda& Зона Поз. Кол. на испол. 17486-06-00- Примечание
Обозначение Наим Доку. .ено пени Бание нация — 01 02 03 04 05 06 07 08 09
— —— ~~ —' — ——
43 17486-06-00 СБ Сборочный чертеж /К /К /К /К /К /К Й\ Й\ Й\ Й\
* ТУ 32 ЦШ 2073-99 Технические услоЬия X X /К /К /К X X ♦) м АЗ
Детали
АЗ 1 17360- 02- 01-02 Штепсель 2 2 2 2 2
АЗ 3 17486-02-01 Штепсель 2 2 2 2 2
5
о Й 05 ?? QO е ц ?? S ! Й j СО S 1 Й СО ОО е Су Й 05 в Су А IgJ* S7 су й ч© су су Й со СО S ’ Су А °о S
17486-06-00
Изм. Лист N докум . Подп» Цата
Разраб. Грабеновсказ Перемычка стальная электротяяоБая Лит. Лист Листов
Пров. Асскйовская ' 5 А\ | 1 2
Рук. Берещансш 7/2^ ©РОС
Н.контр. Соловьева вол?
Утв. Степанов tn-ff
Формат А4
Инв-. N подл. Подп. и дата Взаим, инв. N
£ щ а. Зона Поз. Обозна чение На именование Кол. на испол. 17486-06-00- Примечание
—- 01 02 03 04 05 06 07 08 09
Стандартные изделия
3 Гайка М20-6Н.5.019 4 4 4 4 4 4
ГОСТ 5915-70
4 Ша иба 20.02.Ст Зсп. 019 2 2 2 2 2 2 2 2 2 2
ГОСТ 11371 — 78
Материалы
6 Канат 13,5-Г-1-Ж-Н-1570 0,98 1,58 2,68 3,38 3,88 1,96 3,16 5,36 6,76 7,76 ж
i i / ГОСТ 3067-88
/
17486—06—00 Лист 2
Изм. Лист N докум. Подп. Дата
Обозна чение Код Рис. 6, м Масса, кг
17486-06-00 СЭ-85х1-0,9 1 0,9 1,37
-01 09-85x1-1,5 1,5 1,75
— 03 09-85x1 -3,6 3,6 3,43
-03 09-85x1—3,3 3,3 3,86
—04 09—85x1—3,8 3,8 3,15
— 05 СЭ—85x2—0,9 3 0,9 3,11
-06 0-85x2—1,5 1,5 3,07
—07 СЭ—85x2—2,6 4,75
-08 09-85x3-3,3 3,3 5,83
—09 09—85x3—3,8 3,8 6,60
1 Размеры для спрабок.
2 Пример записи при заказе:
"Перемычка стальная электротяговая 09 85x1 -3,8
ТУ 33 ЦШ 3073-99".
174 8 6 06 - 00 СБ
Перем ычка стал ьная электротягоБая Сборочный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата Л. См. табл. 1:3
Разраб. Пров. Грабеиовская.... Ассшювсказ
Рук. Еерещапекий Лист Листов 1
гип Берещшш т 1 ис
Н.контр. Соловьева
Утв. Степанов VW
/Инв. N подл./ Подп, в дата 1Взш, ш. И 1 МГ-26-2П01 г 1 Д Л Т СлМЛ А А 1 I
НЛ ЬООДД J I
S 1 £ Зона <гэ Кол . на испол. 16068-С 10-00-
lP q Обозначение На именование — 01 02 03 Примечание
Документа ция
АЗ 16068—00—00 СБ Сборочнън ? чертеж
А4 ТУ 32 ЦШ 2024 —94 Мусрты кабельные /К
Технические условия
Сборочные единицы
А4 1 16068-01-00 Корпус д крышкой 1
В сборе
-01 Корпус с крышкой 1
В сборе
—02 Корпус с крышкой 1
В сборе
/а о (зн- ио- ОО
Изм. Ласт N докум. Подп. Цата
Разраб. Семикана £ МУЗУ з /£.<*/ кабельная Лит. Лист Листов
Пров. Ассииовсш 7/2.Л Мусрта Д| I 1 2
Рук. Берешанский 7 л униВерсал ьная I тг
Н.контр. Соловьева д/гл U HI
Утв. Степанов f/Z Л л нм
Формат А4
Инв. N подл. Подп. и дата Взаим. инв. N
£ <S5 S. t Зона Обозна чение На именование Кол. на испол. 16068-00-00- Примечание
— 01 02 03
А4 1 16068—01—00—03 Корпус с крышкой 1
В сборе
А4 2 16068-02-00 Основание 1 1 1
А4 5 16068-04-00 [Плана приВода 1
А4 6 16068-05-00 Труба предохранительная 1
Прочие изделия
В Перем ычка 42.00.00-01 2 1
ТУ 32 ЦШ 527-96
9 Перемычка 42.00.00—03 2 1
ТУ 32 ЦШ 527-96
..
16068-00-00 Лист 2
Изм. Лист N докум. Подп. Дата
Рис.1
206
Крышка мусрты не показана
Обозна чение Код Рис. Масса, КЗ
16068—00— 00 УКМ-12-1 1 7,3
-01 УКМ—12—II 2 9,8
— 02 УКМ—12—III 3 10,0
-03 УКМ—12—IV 4 9,0
1 Размеры для справок.
2 ОсноБание поз. 2, трубы поз. 6
и перемычки поз. 8,9 успаанаБли —
Баются при монтаже.
3 Пример записи при заказе:
"Му дат а ка бел ьная униБерсал ьная
УКМ-12-1 ТУ 32 ЦШ 2024 — 94”
Изм, Лист N докум. Подп. Дата
Разраб. Пров. Кулешов Ассиновсхаа .Р-П' гну Псы
Рук. Берещанекий гл
ГЙП БерещансЕИЙ Hi.*
Н.контр. Соловьева jiCf
Утв. Степанов pity
16068-00-00 СБ
Мусргпа кабел ьная
униБерсал ьная
УКМ 12
Сборечныи чертеж
Масса
См.
табл
Лист 1
Масштаб
Листов 4
Рис.З
Ост ал ьное—см.
Клемма для распредел ител ьноа
мусргпы на 7 контактов 1 шт.
а
Изм.|Лист|М докумJ Подп. |Дата
гзо
Лист
Рис.З
Остал ъное —см .рис. 1
Клемма для распределительной
316
Лист
Изм Лист N докум. Подп. Дата
3
Рис. 4
Остальное см .рис. 1
Клемма для ра спределиш ел ьнои
316
230
Иэм.|Лист|К докум.; Подп. |Дата
16068- 00-00 СБ
Лист
4
Инв* N подл. Подп* и дата Вэаим. инв* N МГ—39—2001 Часть 1 Альбом- 1
S Cl Зона 5 t: Обозна чение На именование Кол. на испол. 16069-00-00— Примечание
~~ 01 02 03
Документа ция
АЗ 16069-00-00 СБ Сборочные чертеж X X X X
А4 ТУ 32 ЦШ 2024-94 Мусрты кабельные X X X X
Технические услоВия
Сборочные единицы
А4 1 16068-02-00 Основание 1 1 1
А4 16068-04-00 Шланз приВода 1
А4 5 16068-05-00 Труба предохранитель- 2 1 1 1
ная
Изм* Лист N докум. Падп. Дата
Разраб. Семикина Ула Л/М/
Пров. Ассаиовская удг.*
Рук. Берещанскнй
Н.контр. Соловьева ЦЗН
Утв. Степанов
Мусрта. кабельная
униБерсал ьная
УПМ-24
Лит. Лист Листов
Д| 1 1 2
' Ч==~»' 'Г'ии
Инв. N подл* Подп* и дата Взаиы. инв. N
<0 g. Зона Поз. Обозна чение На именование Кол. на испол. 16069-00-00- Примечание
— 01 02 03
А4 6 16069-01-00 Корпус с крышкой В 1
сборе
-01 Корпус с крышкой В 1
сборе
— 02 Корпус с крышкой В 1
сборе
-03 Корпус с крышкой В 1
сборе
__Прочие изделия
8 Перемычка 42.00.00-01 2 1
ТУ 32 ЦШ 527—96
9 Перемычка 42.00.00-03 2 1
ТУ 32 ЦШ 527-96
Изм. Лист N докум. Подп. Дата
Лист
г
О)
Рис Л
303
Крышка мусрты не показана
ф
& 25
0 25
Клемма для распределительной
мусрты на 7 контактов 4 шт.
Обозна чение Код Рис. Масса, кг
16069—00—00 УПМ—24—1 1 13,3
-01 УПМ—24—1! 2 17,0
— 02 УПМ—24—Ш 3 16,0
-03 УПМ 24-IV 4 16,0
1 Размеры для справок.
2 Основание поз. 1, трубы поз. 5
и перемычки поз. 8,9 устанаЬли —
Ьаются при монтаже.
3 Пример записи при заказе:
’’Мусрта кабел ьная униБерсал ьная
УПМ—24—1 ТУ 32 ЦШ 2024-94"
Изм. Ласт N докум. Подп. Дата
Разраб. Кулешов , bps
Пров. Аесоовская
Рук. Еерещанскии
гип Верещаасш Си. л
Н.контр, Соловьева
Утв. Степанов
16069—00—00 СБ
Мусрт а ка бел ьна я
униБерсал ьная
УПМ-24
Сборо ч нып черт еж
1ит. Масса Масштаб
А См. табл. 1:2.5
Лист 1 Листов 4
[ДГ
Рис, 2
Остальное см .рис. 1
sssssssssssssssssssssssssssss
//////77777,
>771
Клемма для распределителънои
мусрты на 7 контактов -3 шт.
sssssssssss:
830
to
to
to
457 Изм. —- —— 16069-00 -00 СБ Лист 2
Лист N докум. Подп. Дата
Рис.З
Остал ьное —см .рис. 1
Изм* Лист N докум. Подп. Дата
16069-00-00 СБ
Междупутье (1:25)
4100
2050
408
Поз. Обозна чение На именование Кол. Приме- чание
1 13272-00-00 ОсноБание распреде— 2 *
лителъных мургп
2 16070-00—00 Мурта кабел ъная 1
разБетБит ел ъная
РМ4-28
*) В комплект постаБки мусрты не Входит
1 Размеры для спраБок.
2 На станциях мурта поз.2 устанавливается на
уроБне Берха голоБки рельса или Быше уроБня Берха на 200 мм.
3 На перезонах мурта поз.2 устанавливается ниже
уроБня Берха еолоБки рельса на 100 мм.
410110-ТМП-07-00 МЧ
——
Мурта кабельная разБетБительная РМ4 2В на бетонном основании Монтажный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата — —
Разраб. Егоров 1/2^
Пров. Ассиновская r/2.4Y
ГИП Берещанский spy Лист Листов 1
Верещанскнй S\f2p гтууч w 1 ' LL
Н.контр. Соловьева
Утв. Степанов р/глу
Междупутье (1.25)
4100
2050
1920
Габарит С
760
Р////////////
575
А (1:5)
М /ЗГ ГР/ /52 ////
| Поз. Обозна чение На именование ко Приме- чание
*
1 13272-00-00 ОсноБание распреде - 3
л ит ел ьных мусрт
2 16071 -00-00 Мусрта кабельная 1
разВетВител ьная
РМ8-112
*) В комплект постаБки мусрты не Входит
1 Размеры для справок.
2 На станциях мусрта поз. 2 устанавливается на
уроБне Берха голоБки рельса или Выше уроБнх Верха на 200 мм.
3 На перезонах мусрта поз.2 устанавливается ниже
уроВня Верха золоБки рельса на 100 мм.
Изм, Лист N докум. Подп. Дата
Разраб, Егоров t-1 УФ“"|
Пров Ассииовская
Рук- Берещама 7.п. q
ГИП Берещанссин riz.vi
Н.контр. Соловьева tert#
Утв. Степанов
Мурта кабельная
разВетБител ьная РМ8-112
на бетонном основании
Монтажный чертеж
Лит. Масса Масштаб
—
Лист
Листов 1
009
Поз. Обозна чение На именование Кол. Приме- чание
1 13272-00-00 Основание распреде- 2 *
лителъных мусрш
2 16098—00—00 Мусрта кабельная 1 **
разВетВител ьная
РМУ7—49
3 -01 Мусрта кабельная 1 **
разВетВител ьная
РМУ7—84
*) В комплект постаВки мусрпш не Входит
**) Определяется заказом
1 Размеры для справок.
2 На станциях му ерша поз.2 устанавливается на
урюВне Верха голоВки рельса или Выше уроВня Верха на 200 Л1Л1.
3 На перегонах мусргпа поз. 2 устанавливается ниже
уроВня Верха голоВки рельса на 100 мм.
410110-ТМП-09- 00 МЧ
Изм.
Лист
Разраб.
Рук,
ГИП
Н.контр.
Утв.
N докум.
Егоров....
Асспновекая
Берещанский
Соловьева
Степанов
Подп
fc/2, W
iJZ .ty
Hl И
Мурта кабельная
разВетВител ьная РМУ7
на бетонном основании
Монтажный чертеж
Лит. Масса Масштаб
—-
Лист Листов 1
39 2001 Часть 1 Альбом
Формат $ о 8 t; Обозна чение НаименоБание 5 о Приме- чание
Документа ция
АЗ 16070-00-00 СБ Сборочный чертеж
А4 ТУ 32 ЦШ 2024 -94 Мусргпь/ кабельные
Технические условия
Сборочные единицы
А4 1 16070-01-00 Корпус с крышкой & 1
сборе
А4 2 16070—02—00 Труба предохранительная 4
для защиты кабеля
Изм. Лист N докум. Подп. Дата
Разраб. Семикина 5 УМ
Пров. Ассиновсхая Т, и л
Рук- Берещаший
Н.контр. Соловьева 4^66
Утв. Степанов
16070-00-00
Муq)гпа ка бел ъная
ра зБетБ ит ел ъна я
РМ4-28
Лит. Лист Листов
А\ 1
£ а 15 Обозна чение На им еноБание л to Приме- чание
Документа ция
АЗ 16071 -00- 00 СБ Сборочный чертеж
А4 ТУ 32 ЦШ 2024 -94 Мусрты кабельные
Технические услоБия
—
Сборочные единицы
<4 4 1 16070-02—00 Труба предохранительная 8
для защиты кабеля
£4 2 16071—01—00 Корпус с крышкой Б 1
сборе
— — —-• —— ............................ -
Подп. и дата Взам. инв. N
16071 -00-00
Изм. Лист N докум. Подп. Дата
Инв. N подл. Разраб. Семикина /- Мусрта кабел ъная разБетБител ъная РМ8-112 Лит. Пист Листов
Пров. Аесиновсш А 1
Рук. Берещанский V, /гл Г|QJ
Н.контр. Соловьева
Утв. Степанов ^,/г. Л
0 28
0 21
028
340±0.5
Клемма для распределителъной
мусрты на 7 контактов —4 шт.
1
2
3
408
Размеры для справок.
Трубы поз. 2 устанавливаются при монтаже.
Пример записи при заказе:
"Мусргпа кабельная разВетВителъная
РМ4-28 ТУ 32 ЦШ 2024-94".
Изм. Лист N докум. Подп. Дата
Разраб. Кулешов Ml,ot
Пров, Ассиновская
Рук. Берещаасш
гип Берещаисш S.ll.C'f
Н.контр, Соловьева
Утв. Степанов
Муфта кабельная
разВетВ и тел ьная
Сборочный чертеж
Лит.
А
Лист
Масса
16,8
Масштаб
1:2.5
Листов 1
0552
575
032
5 отЬ.
Клемма для распределителънои
мусрты на 7 контактов -16 шт.
3 oni5. 021
013
5 отБ.
1 Размеры для справок:
2 Трубы поз. 1 устанаБлиБаются при монтаже.
3 Пример записи при заказе:
'’Му дат а ка бел ъна я ра зБет Бите л ъна я
РМ8—112 ТУ 32 ЦШ 2024 — 94".
Изм. Лист N докум. Подп. Дата
Разраб. Кулешов —* Л/2,«Г
Пров. Ассиноникаа Ум-Н' 7р.ч
Рук. Берешднст С.(1 -а/
гип Берещапский
Н.контр. Соловьева A
Утв. Степанов
16071
Мусргпа кабельная
разБетБител ьная
Сборочный чертеж
Лит.
А
Лист
Масса
42
Масштаб
1:4
Листов 1
68
МГ—39—2001 Часть 1 Альбом 1 Формат | Зона S? ,о Обозна чение Наименование о Приме- чание | izr&wdarf} JQ ш $ «О О fc: Обозначение На именование । Кол, Приме- чание 1
Документа ция 16098-00-00-01
АЗ 16098—00—00 СБ Сборочный чертеж Сборочные единицы
А4 ТУ 32 ЦШ 2024-94 Мусрты кабельные
Технические услоБия А4 3 16098—01-00—01 Корпус с крышкой В 1
сборе
Сборочные единицы
А4 1 16070—02—00 Труба предохранительная 1
для защиты кабеля
Переменные данные для исполнении
16098-00-00
Сборочные единицы
|Взам. инв. N| А4 3 16098-01—00 Корпус с крышкой 6 1 Подп. и дата |Взам, инв. N|
сборе
1 Подп. и дата
—
16098-00-00
Изм. Лист N докум. Подп. Дата
|йнв. N подл Разраб. Семикина Лит. Чист Листов Инв. N подл]
Пров. Аесивовсш Ун, у Му ер ш а на бел ъна я разВетВ ит ел ьная РМУ7
4 1 2
Рук. Берещанскмй Sjzst т|yj 1609800-00 Лист 2
Н.контр. Соловьева fpji.ii
Утв. Степанов 141-Gf
Изм. Лист N докум. Подп. Дата
Форма гп А 4 Формат А 4
Рис Л
Рис. 2
Остальное —см .рис. 1
2 отЬ.
Клемма для ра спредел ител ънои
муд>ты на 7 контактов -7 шт.
Обозна чение Код Рис Масса ка
16093— 00— 00 РМУ7-49 1 25,5
-01 PMY7-84 2 26,0
1 Размеры для спраВок.
2 Трубы поз. 1 устанавливаются
при монтаже.
3 Пример записи при заказе:
”Муд>та кабельная разВетВительная
РМУ7-49 ТУ 32 ЦШ 2024-94”
16098—00—00 СБ
Му ерша кабельная разВетВител ьная РМУ7 Сборочный чертеж Лит. Масса Масштаб
Изм. Лист N докум. Подп. Дата А См. табл. 1.4
Разраб. Кулешов /бл/Л
Пров. Асеиновсказ Je-m У/2.£7
Рук. Берещанекий Г- /2 А Лист Листов 1
ГИЛ Берещавскив $.12 К
Т 1
Н.контр. Соловьева to,цу 1 'LL
Утв. Степанов
39—2001 Часть 1 Альбом
Формат Зона | 2? ,0 q Обозначение Наименование .0 Приме- чание
Документа ция
АЗ 6790—00—00 СБ Сборочный чертеж
ТУ 32 ЦШ 342—79 Технические услоБия
Сборочные единицы
А4 1 6185—00—00 Гайка с накладкой 1
А4 2 8219а—00—00 Труба предохранительная 2
для защиты кабеля
Детали
А4 5 6790— 00—01 Корпус 1
А4 6 6790—00—02 Крышка 1
А4 7 6790—00-03 Планка для клемм 1
Прочие изделия
8 Клемма дВухконтактная 9
60566-00
Спецификация приведена Б сокращенном Виде
Изм. Лист N докум. Подл. Дата
Разраб, Семикина Яиц
Пров, Ассиновсказ ут - ' Г/?, (7
Рук. Берещанекий
Н.контр. Соловьева
Утв. Степанов '1Л,
Ящик
трансформат орныи
1ит. Лист Листов
А 1
Т |
Инв. N подл! Подп, и дата_Взам.
urewdOfb Зона Поз. Обозна чение На именование Кол. на Приме- чание
— 01 02
Документа ция
АЗ 7324 — 00—00 СБ Сборочный чертеж
Сборочные единицы
А4 1 6185 — 00—00 Гайка с накладкой 1 1
А 4 2 8219 а- 00-ОО Труба предохранитель- 2 2
ная для защиты кабеля
Сборочные единицы
А4 5 7324 — 00—01 Корпус 1 1
А4 6 7324-00-02 Крышка 1 1
А4 7 7324—00—04 Планка для клемм 1
короткая
А4 8 7324 — 00—08 Планка для клемм
длинная 1
Прочие изделия
9 Клемма дбухкон- 9 15
тактная 6056 б~00
Спецификация приведена Б сокращенном Биде
— —
Изм. Лист N докум. Поди. Дата
Разраб. Семикина
Пров. Ассияовскаэ Яг "" Сг.
Рук. Берещаяскнй Q/zy
Н.контр. Соловьева ПЩ-.М
Утв. Степанов UJ?, 0-1
Ящик
транссрорматорныи
грСТ 1
1.71 1
L.
1 Размеры для справок.
2 Пример записи при заказе:
"Ящик трансформаторный ТЯ~2
ТУ 32 ЦШ 342-79".
Изм. Лист N докум. Подп. Дата
Разраб. Кулешов /Яр 1 •/?. <у
Пров. Ассиновсш
Рук. Берещансш /уЗпУЯр 02^?/
гип Берещансш Гад
Н.контр. Соловьева
Утв. Степанов
Ящик
ш рансформашорныи
Сборочный чертеж
J 1ит. Масса Масштаб
А 35,5 1:2,5
Лист Листов 1
313
Обозна чение Рис. Масса , КЗ
7324—00—00 1 57,5
-01 2 53
1 Размеры для справок.
2 Пример записи при заказе:
"Ящик трансформаторный ТЯ1
7324 — 00—00—01 ",
— — — -----
Изм, Лист N докум. Подп, л Дата
Разраб. Бульбепко У2.&(
Пров, Ассивовеьая
Рук. Беретаиский
гип Берещавсш Яси
Н.контр, Соловьева
Утв. Степанов ЧАИ
Ягиггк
трансформаторный
Сборочный чертеж
Лит. Масса Масштаб
/~Y См. табл. 1.4
Лист Листов 1
[Взам. инв. N|
Г Подп» и дата ]
|Инв. N подл
I Зона Поз, Обозна чение НаименоБание 1 Кол. Приме- чание
Документа ция
АЗ 151.04.00.000 СБ Сборочный чертеж
А4 ТУ 32 ЦШ 1401-82 Технические услоБия
Сборочные единицы
А4 1 151.04.01.000 Крышка 1
А4 3 151.04.03.000 Перемычка 1
-01 Перемычка 1
А4 5 151.04.04.000 Гайка 1
Детали
А4 9 151.04.00.001 Прокладка 5
Изм. Лист N докум. Подп. Дата
Разраб. Бульбенко
Пров. Ассиновская Де Га.ог
Рук» Берещансш
Н.контр. Соловьева
Утв. Степанов
Ящик пут е&ои
Лит. Лист Листов
А 1 4
Инв. N подл, Подп. и дата Взам. инв,
£• 1 Зона 8 tq Обозна чение На именование Кол. Приме- чание
А4 и 151.04.00.003 Полка 1
А4 13 151.04.00.005 Заглушка 1
А4 14 151.04.00.006 Ось 1
А 4 15 151.04.00.007 Ось 2
А 4 16 151.04.00.008 Кожух 1
А4 17 151.04.00.009 Скоба 1
—
Про чие издел ия
30 А—19 ОО М Замок БинтоБои 1
— Зисячий
Переменные данные для исполнений ;
151.04.00.000
Сборочные единицы
А4 34 151.04.07.000 Клеммник 1
Детали
А4 35 151.04.00.013 Полка 1
АЗ — 36 151.04.00.014 Корпус 1
151.04.00.000 Лист
2
Изм. 1ист N докум. Подп. Дата
Т"—| 6 1 а. £ Зона Поз, Обозначение Наименование Кол. Приме чание
151.04.00.000-01
\8
ьО Сборочные единицы
А4 34 151.04.08. 000 Клеммник 1
Детали
ьО ГН
А4 35 151.04.00.013 Полка 1
1 ( О $ А8 36 151.04.00.014 Корпус 1
151.04.00.000-02
(33^
Сборочные единицы
С\2
А4 34 151.04.09.000 Клеммник 1
Детал и
L
м. А4 35 151.04.00.013 Полка 1
Ав 36 151.04.00.014 Корпус 1
Р5 и
tsi
5Й ст5 сг> 151.04.00.000~ 03
CQ
Сб &* cd Сборочные единицы
ва
и й о 1~< А4 34 151.04.10.000 Клеммник 1
м о й
Лист
да 7 hl .04 1)11 ()()() 3
да К! Изм. Лис1 N докум. Подп. Дата
Инв. N подл. Подп. и дата Взам. инв.
1 CL t Зона up q Обозна чение На именование Кол. Приме- чание
Детал и
48 36 151.04.00.014 Корпус 1
— —
151.04.00.000-04
Сборочные единицы
А4 34 151.04.11.000 Клеммник 1
Детали
—
А4 36 151.04.00.014-01 Корпус 1
151.04.00.000-05
—
Сборочные единицы
А4 —
34 151.04.13. 000 Клеммник 1
А4 — — —
Детал и
36
151.04.00.014-01 Корпус 1
Специсрикация приведена Б сокращенном Биде —
— _— — 151.04.00.000 Лист 4
Изм. IgCT N докум. Подп.
Рис. 1
490
30
Обозначение Рис. Масса, кв
151.04.00.000 1 54
-01 2 53,9
-02 3 53,9
-03 4 55
— 04 5 54,2
—05 6 54,2
1 Размеры для спраБок:
2 Пример записи при заказе:
’’Ящик путеБои ПЯ1
151.04.00.000-01 TY 32 ЦШ 1401-82”.
Изм. Лист N докум. Подп. Дата
Разраб. Бульбенко.
Пров. Асснновсш
Рук. Берещанский
ГИП Берещазсхйй SA 34
Н.контр. Соловьева
Утв, Степанов
151.04.00.000 СБ
Ящик путеБоо ПЯ-1 Сборочный чертеж Зит. Масса Масштаб
А См. табл. 1:4
Лист 1 Листов 2
Формат АЗ
Инв. N подл! Подп. и дата | Взам. инв. Nl МГ ~ 39 — 30 01 Чд. СРП Ъ 1
Рис. 2
Остальное ~ сл1. рис. 1
Рис. 3
Остальное — см. рис.1
Рис. 4
Остальное -см. рис. 1
Изм. Лист N докум. Подп.
Дата
Лист
Формат АЗ
