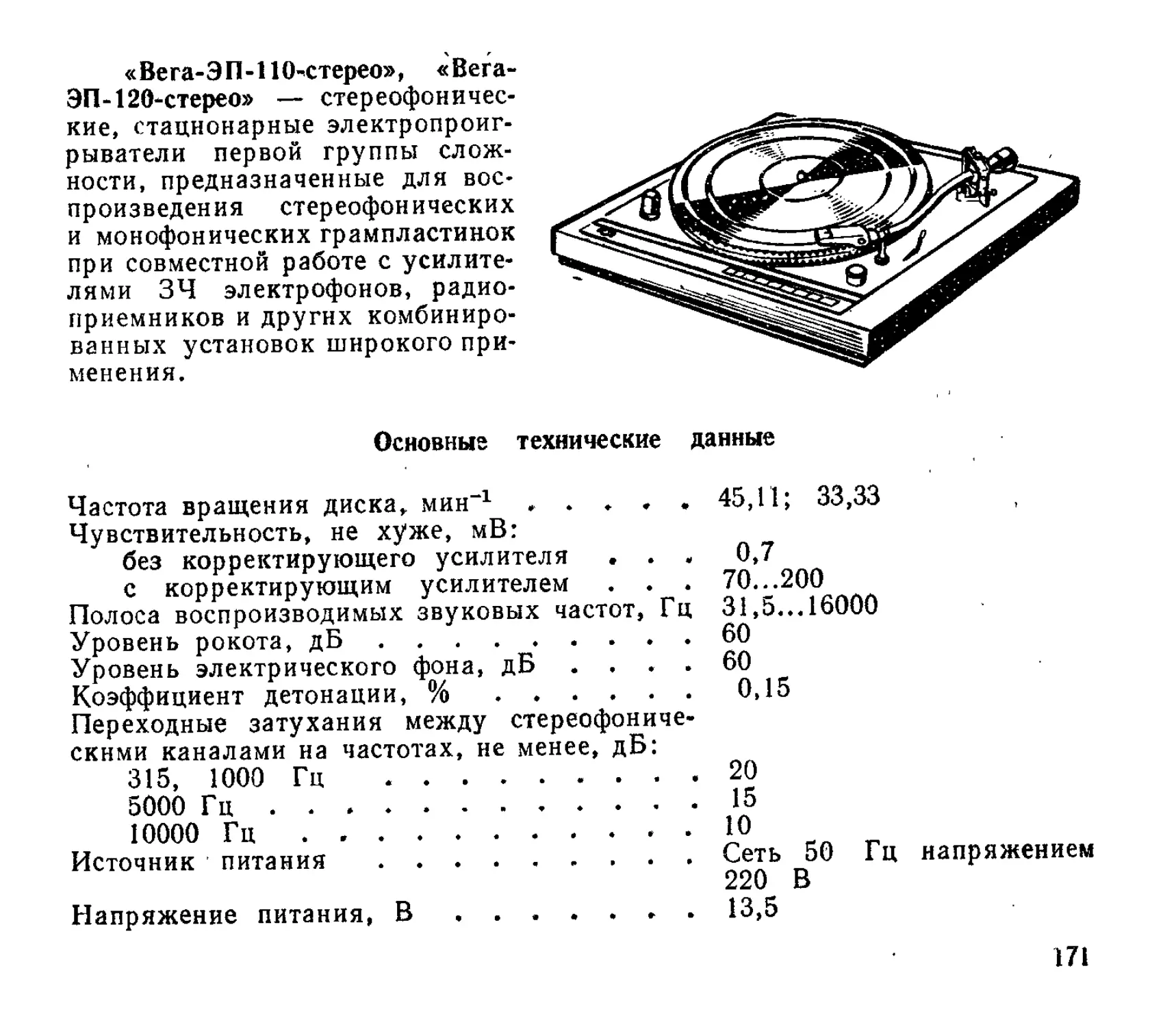

«Вега-Э П-110-стерео», «Вега-
ЭП-120-стерео» — стереофоничес-
кие, стационарные электропроиг-
рыватели первой группы слож-
ности, предназначенные для вос-
произведения стереофонических
и монофонических грампластинок
при совместной работе с усилите-
лями 34 электрофонов, радио-
приемников и других комбиниро-
ванных установок широкого при-
менения.
Основные технические данные
Частота вращения диска, мин-1 , . . . . 45,11; 33,33
Чувствительность, не хуже, мВ:
без корректирующего усилителя	. . .	0,7
с корректирующим усилителем . . . 70...200
Полоса воспроизводимых звуковых частот, Гц 31,5...16000
Уровень рокота, дБ........................60
Уровень электрического фона, дБ .... 60
Коэффициент детонации, %..................0,15
Переходные затухания между стереофониче-
скими каналами на частотах, не менее, дБ:
315, 1000 Гц .........................20
5000 Гц...............................15
10000 Гц..............................10
Источник питания ...........................Сеть	50	Гц
220 В
Напряжение питания, В.....................13,5
напряжением
171
Потребляемая мощность, Вт...................10
Габаритные размеры, мм..................... 430	X 380 X 140
Масса, кг .................................9,5
Принципиальная схема. Электрическая схема (рис. 70) и конструкция
электропроигрывателей выполнены по блочному принципу н состоят из сле-
дующих блоков: питания (4/), ЭПУ (А2), предварительного усилителя (АЗ)
и управления (А4).
Электрические колебания с головки звукоснимателя BS1 через разъем
ХЗ подаются на входы левого и правого каналов предварительного уси-
лителя.
Предварительный усилитель выполнен на микросхеме DA1. Коррекция
ЧХ осуществляется введением отрицательной обратной связи (R5R7R9R11,
СЗС9С11). С выхода микросхемы сигнал через конденсатор С13 и делитель
R13R15 поступает на разъем XS6.
В электропроигрывателях предусмотрен усилитель стереотелефонов
(45). Он выполнен на микросхеме £>4/. Коррекция ЧХ осуществляется це-
почками C5R9C7, R5R7C9. Регулировка громкости осуществляется рези-
стором R1.
Схема блока управления (44) состоит нз двух триггеров с двумя устой-
чивыми состояниями, двух транзисторных ключей, схемы индикации вклю-
чения частоты вращения диска и включения автостопа. При нажатии кнопки
SB1 напряжение с платы электроуправления ЭПУ через резиновый токопро-
водящий контакт поступает на базу транзистора VT2. Транзистор VT2 откры-
вается, a VT3 закрывается. Напряжение с коллектора транзистора VT1 по-
дается на дифференциальный усилитель схемы стабилизации частоты враще-
ния диска. Транзистор VT4 открывается, ток протекает через светодиод
HLI, и он начинает светиться.
При нажатии кнопки SB2 триггер опрокидывается. Транзистор VT3
открывается, a VT1, VT2 закрываются, и напряжение поступает на схему
стабилизации частоты вращения диска «45,11». Триггер на транзисторах
VT5, VT6 работает аналогично. При нажатии кнопки SB4 открывается тран-
зистор VT7 и начинает светиться светодиод IIL2. Ключи на транзисторах
VT8, VT9 коммутируют цепи триггера схемы управления микролнфтом,
вследствие чего происходит включение или выключение ЭПУ в зависимости
от нажатой кнопки SB5 или SB6.
Блок питания выполнен в виде отдельного узла, состоящего из блока
выпрямителя со стабилизатором (47) и силового трансформатора Т1. Вы-
прямитель выполнен по мостовой схеме. Напряжение питания предваритель-
ного усилителя стабилизируется параметрическими стабилизаторами
(R1VD5VD6). Сглаживание пульсаций осуществляется конденсаторами С5
и С6.
Конструкция и детали. Электропроигрыватели выполнены в виде на-
стольных конструкций. Корпус электропроигрывателей пластмассовый,
окрашенный в серебристый цвет. Сверху ЭПУ закрываются прозрачной крыш-
кой. Все органы управления расположены на верхней лицевой панели элек-
тропроигрывателей. Отличительная особенность электропроигрывателя «Ве-
га-ЭП-110-стерео» состоит в том, что в нем есть дополнительный усилитель
для прослушивания на стереотелефоны. Регуляторы громкости каналов
и гнездо подключения стереотелефонов выведены на переднюю лицевую па-
нель электропроигрывателя.
Конструктивно ЭПУ выполнены из отдельных узлов, которые крепятся
к несущему шасси из металла. В ЭПУ используется магнитоэлектрическая
головка типа Ml-100 с алмазной иглой.
Схемы ЭПУ собраны на отдельных печатных платах из фольгиро-
ванного гетинакса. Расположение узлов и деталей на платах показано на
рис. 71.
В электропроигрывателях применены: резисторы Rl, R2 (А5) типа СПЗ;
Rl, R2 (Al), R6, R13 (А4) —типа МЛТ-0,25; остальные —типа ВС-0,125;
конденсаторы Cl, С2 (Al, А5) — типа МБМ; С1, С2, С7, С8 (АЗ), С5...С10
(45) — типа КД-1; С13, С14 (АЗ) — типа К73; С5, С6 (43) — типа К10;
С9...С12 (АЗ) — типа К31; остальные — типа К50.
172
Рис. 70. Принципиальная электрическая схема электропроигрывателей «Вега-ЭП-110-стерео»,
«Вега-ЭП-120-стерео»
173
Краткие данные намоточных узлов. Силовой трансформатор Т1: обмот-
ка I—2 — 3000 витков из провода ПЭТВ-2 диаметром 0,14 мм, обмотка 6—7,
7—8 — 275 витков из провода ПЭТВ-2 диаметром 0,14 мм, обмотка 4—5 —
250 витков из провода ПЭТВ-2 диаметром 0,35 мм, обмотка 3 — один слой
из провода ПЭТВ-2 диаметром 0,14 мм.
Рис. 71. Расположение узлов и деталей на платах предварительного уси-
лителя (а;, питания (б), усилителя стереотелефонов (в), управления (г)
электропроигрывателей «Вега-ЭП-110-стерео», «Вега-ЭП-120-стерео»
