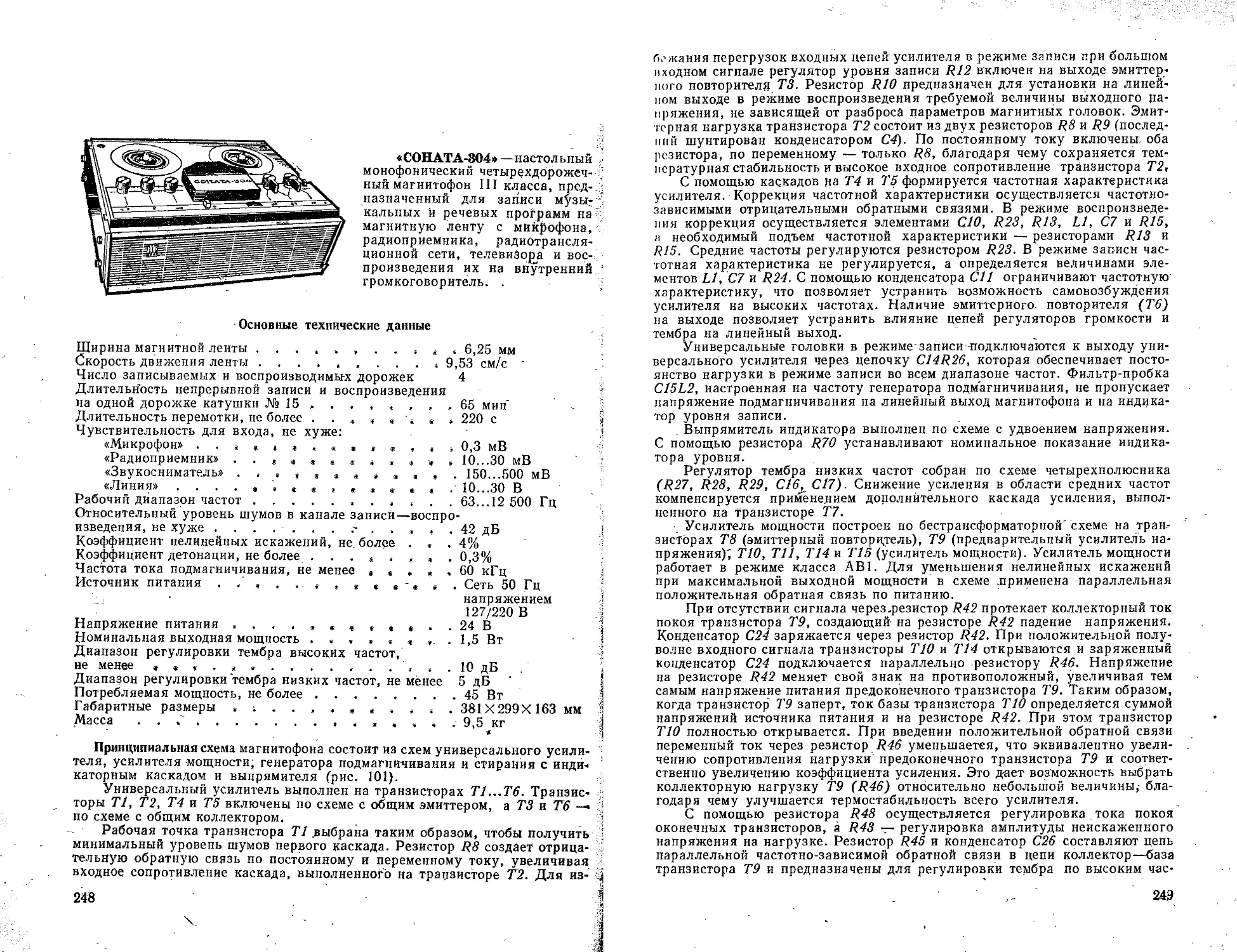

«СОНЛТА-304» —настольный
монофонический четырехдорожеч-
ный магнитофон III класса, пред-
назначенный для записи музы;
кальных й речевых программ на
магнитную ленту с микрофона,
радиоприемника, радиотрансля-
ционной сети, телевизора и вое- '
произведения их на внутренний
громкоговоритель. .

Основные технические данные

Ширина магнитной ленты	4 , 6,25 мм

Скорость движения ленты	9,53 см/с '

Число записываемых и воспроизводимых дорожек 4
Длительность непрерывной записи и воспроизведения
на одной дорожке катушки № 15 , . . , . , , ,65 мин’
Длительность перемотки, не более .	220 с

Чувствительность для входа, не хуже:

«Микрофон» . .	, , 4	0,3 мВ

«Радиоприемник» . . , « . 6	» « •« , 10...30 мВ

«Звукосниматель»	150...500	мВ

«Диния»	10...30 В

Рабочий диапазон частот...................	63...12 500 Гц

Относительный уровень шумов в канале записи—воспро-
изведения, не хуже ....... г..,,.	42 дБ

Коэффициент нелинейных искажений, не. более	.	.	.	4%

Коэффициент детонации, не более . . . t .	4	,	,	0,3%

Частота тока подмагничивания, не менее 4 s	,	,	.	60 кГц

Источник питания ./«..,.«»»««. Сеть 50 Гц
напряжением
/	127/220 В

Напряжение питания	24 В

Номинальная выходная мощность , . . . , ,	. 1,5 Вт

Диапазон регулировки тембра высоких частот,
не менее	10 дБ

Диапазон регулировки тембра низких частот, не менее 5 дБ
Потребляемая мощность, не более............45 Вт

Габаритные размеры . ;	. 381X299X163

Масса . .	.............9,5 кг

мм

Принципиальная схема магнитофона состоит из схем универсального усили- /
теля, усилителя мощности; генератора подмагничивания и стирания с инди-
каторным каскадом и выпрямителя (рис. 101).

Универсальный усилитель выполнен на транзисторах Т1 ...Тб. Транзис-
торы Т1, Т2, Т4 и Т5 включены по схеме с общим эмиттером, а ТЗ и Тб —« ;
по схеме с общим коллектором.

Рабочая точка транзистора Т1 .выбрана таким образом, чтобы получить '
минимальный уровень шумов первого каскада. Резистор R8 создает отрица-
тельную обратную связь по постоянному и переменному току, увеличивая
входное сопротивление каскада, выполненного на транзисторе Т2. Для из- j
бгжания перегрузок входных цепей усилителя в режиме записи при большом
входном сигнале регулятор уровня записи R12 включен на выходе эмиттер-
ного повторителя ТЗ. Резистор R10 предназначен для установки на линей-
ном выходе в режиме воспроизведения требуемой величины выходного на-
пряжения, не зависящей от разброса параметров магнитных головок. Эмит-
терная нагрузка транзистора Т2 состоит из двух резисторов R8 и R9 (послед-
ний шунтирован конденсатором С4). По постоянному току включены; оба
резистора, по переменному — только R8, благодаря чему сохраняется тем-
пературная стабильность и высокое входное сопротивление транзистора Т2,

С помощью каскадов pa Т4 и Т5 формируется частотная характеристика
усилителя. Коррекция частотной характеристики осуществляется частотно-
зависимыми отрицательными обратными связями. В режиме воспроизведе-
ния коррекция осуществляется элементами СЮ, R23, R13, LI, С7 и R15,
я необходимый подъем частотной характеристики — резисторами R13 и
R15. Средние частоты регулируются резистором R23. В режиме записи час-
тотная характеристика не регулируется, а определяется величинами эле-
ментов LI, С7 и R24. С помощью конденсатора СИ ограничивают частотную
характеристику, что позволяет устранить возможность самовозбуждения
усилителя на высоких частотах. Наличие эмиттерного, повторителя (Тб)
на выходе позволяет устранить влияние цепей регуляторов громкости и
тембра на линейный выход.

Универсальные головки в режиме записи -подключаются к выходу уни-
версального усилителя через цепочку C14R26, которая обеспечивает посто-
янство нагрузки в режиме записи во всем диапазоне частот. Фильтр-пробка
C15L2, настроенная на частоту генератора подмагничивания, не пропускает
напряжение подмагничивания на линейный выход магнитофона и на индика-
тор уровня записи.

. Выпрямитель индикатора выполнен по схеме с удвоением напряжения.
С помощью резистора R70 устанавливают номинальное показание индика-
тора уровня.

Регулятор тембра низких частот собран по схеме четырехполюсника
(R27, R28, R29, СЮ, СП). Снижение усиления в области средних частот
компенсируется применением дополнительного каскада усиления, выпол-
ненного на транзисторе Т7.

Усилитель мощности построен по бестрансформаторной' схеме на тран-
зисторах Т8 (эмиттерный повторитель), T9 (предварительный усилитель на-
пряжения); ТЮ, Til, Т14 и Т15 (усилитель мощности). Усилитель мощности
работает в режиме класса АВ1. Для уменьшения нелинейных искажений
при максимальной выходной мощности в схеме применена параллельная
положительная обратная связь по питанию.

При отсутствии сигнала через.резистор R42 протекает коллекторный ток
покоя транзистора T9, создающий на резисторе R42 падение напряжения.
Конденсатор С24 заряжается через резистор R42. При положительной полу-
волне входного сигнала транзисторы ТЮ и Т14 открываются и заряженный
конденсатор С24 подключается параллельно резистору R46. Напряжение
на резисторе R42 меняет свой знак на противоположный, увеличивая тем
самым напряжение питания предоконечного транзистора T9. Таким образом,
когда транзистор" T9 заперт, ток базы транзистора ТЮ определяется суммой
напряжений источника питания и на резисторе R42. При этом транзистор
ТЮ полностью открывается. При введении положительной обратной связи
переменный ток через резистор R46 уменьшается, что эквивалентно увели-
чению сопротивления нагрузки предоконечного транзистора T9 и соответ-
ственно увеличению коэффициента усиления. Это дает возможность выбрать
коллекторную нагрузку T9 (R46) относительно небольшой величины, бла-
годаря чему улучшается термостабильность всего усилителя.

С помощью резистора R48 осуществляется регулировка тока покоя
оконечных транзисторов, a R43 — регулировка амплитуды неискаженного
напряжения на нагрузке. Резистор R45 и конденсатор С26 составляют цепь
параллельной частотно-зависимой обратной связи в цепи коллектор—база
транзистора T9 и предназначены для регулировки тембра по высоким час-
тотам. Резистор R40 повышает внутреннее сопротивление источника сигнала
каскада Т9Г что способствует уменьшению нелинейных искажений усилителя.

Диод Д1 и резистор R49 имеют отрицательный температурный коэффи-
циент емкости, поэтому с повышением температуры сопротивление в цепи
базы транзисторов Т10 и Т11 уменьшается, а следовательно, уменьшается
напряжение, вызванное температурным приростом базового тока транзис-
торов, и напряжение смещения в некоторых пределах стабилизируется, что
"предотвращает возможность теплового пробоя оконечных транзисторов.

Генератор подмагничивания и стирания выполнен на транзисторе Т16
по однотактной схеме с трансформаторной обратной связью. Индуктивность
стирающей головки ГС1 или ГС2, обмотка трансформатора и конденсатор
250.
из

тзомюза тззлгззо



92

37 №25A

8MI

ЗВл\

32,28,

39

№a«rjnr
T_|i

ЛЭ/fl 833 fl
»Ш7Лу

019

820

10,0

ззв

7ГЕЗА-С

\R28

S. M0i2K$
nfr/7
jl

20,0
ЛЭ2|

Hfi

Jz®

Яз»в\

М3
«sn

WOO

I i-aa r
53 ffOM.
~J 328 '

I r

0,158

LL fW 77/ fl;
l2s\^ff0 M037S H.

1Ж1	1

\Т9МП25А

IR52 0051

\5f	1,5OA

029
000.0
.-flt
'W

WO

T35 П213Е

Рис. 101. Принципиальная электрическая
схема магнитофона «Соната-304» (переклю-
чатель рода работ в положении «Воспроиз-
ведение»).



СЗЗ образуют нагрузочный контур, рабочая частота которого 60...80 кГц.
Напряжение подмагничивания на универсальные головки снимается со вто-
ричной обмотки трансформатора Гр через конденсатор С40 и подстроечные
резисторы R68 и R69, "которыми регулируется ток подмагничивания.

Температурная стабилизация режима по постоянному току осуществля-
ется резисторами R71...R73. Эти же резисторы обеспечйвают номинальный
режим работы транзистора Т16 независимо от разброса его параметров.
Кроме этого, резистор R73 улучшает форму тока подмагничивания, что,
в свою очередь, благоприятно сказывается на качестве записи.

В режиме воспроизведения цепь питания генератора разрывается и гене-
ратор не работает. Блок питания состоит из силового трансформатора Тр1,
выпрямительного моста Д2...Д5 и полупроводникового стабилизатора, вы-
полненного По последовательной схеме на транзисторе Т12.

Стабилизатор работает следующим образом. При возрастании напряже-
ния на выходе стабилизатора вследствие увеличения входного напряжения
потенциал эмиттера 773 _ становился более отрицательным по отношению
к базе, в результате чего увеличивается сопротивление участка эмиттер —
коллектор усилительного транзистора Т13 и увеличивается падение напря-
жения на нем. Это вызывает уменьшение отрицательного потенциала базы
регулирующего транзистора* ТУЗ и его большее запирание. Падение напря-
жения на участке эмиттер—коллектор увеличивается, компенсируя возрас-
тание входного напряжения. В результате этого выходное напряжение почти
не изменяется.

Механизм транспортирования магнитной ленты магнитофона (рис. 102)
приводится в движение электродвигателем 8 с насаженным на него шкивом 7..
Вращение от двигателя с помощью ведущего ремня 6 передается на маховик

Рис. 102. Кинематическая схема меха-
низма транспортирования магнитной
леиты -магнитофона «Соната-304»:

1 — магнитные головки; 2 — направляющая
стойка; 3— магнитная лента; 7, 10 — иатяж-,
ные ролики; 5 — левый узел; 6t 9 — лавсано-
вые ремни; 7 — шкив электродвигателя; 8 —
электродвигатель; 7/ — правый узел; 12 — ма-
ховик; 13 — тонвал; 14 — натяжной ролик
магнитной леиты; 15 — прижимной ролик.

12 с ведущим тонвалом 13. Лента к ведущему валу прижимается роликом 15.
Натяжение магнитной ленты осуществляется роликом 14. В режиме работы
левый 5 и правый 11 узлы растормая&ваются, ролик 15 прижимается к веду-
щему валу, и магнитная лента приводится в движение. Подмотка правого
узла осуществляется с помощью рёмня подмотки 9, одетого на шкив 7 элек-
тродвигателя. При перемотке вправо растормаживается правый узел. Вра-
щение от электродвигателя через лавсановый ремень 9 передается на правый
узел. Промежуточный ролик 10 натягивает лавсановый ремень 9, создавая
повышенный крутящий момент правого узла. При перемотке влево расторма-
живаются левый и правый уЗлы. Левый узел, перемещаясь вправо, входит
в зацепление со шкивом 7 электродвигателя, осуществляя подмотку ленты.
Управление механизмом транспортирования магнитной ленты осуществля-
ется с помощью двух переключателей.

Конструкция и детали. Корпус магнитофона деревянный. Крышка и
дно корпуса. съемные. Механизм транспортирования магнитной ленты-
сверху закрыт декоративной панелью из ударопрочного полистирола. Ручка
для переноса магнитофона расположена на правой боковой стенке корпуса^
На лицевой панели магнитофона расположены: ручки регулировки гром-
кости, тембра, уровня записи; клавишный переключатель рода работ магни-
тофона; Клавиши переключения дорожек и временной остановки ленты,
а также индикатор уровня записи. Гнезда для внешних электрических соеди-
нений установлены на выходной панели, расположенной на боковой стенке
корпуса, переключатель напряжения сети и предохранитель >— на крон-
штейне, который находится в углублении днища корпуса и-закрывается ।
крышкой. Отсек используется для укладки сетевого шнура.

• Схема магнитофона выполнена на отдельных печатных платах из фоль-
гированного гетинакса. Расположение узлов и деталей на платах показано
на рис. 103.

В магнитофоне применены: резисторы RIO, R13, R15, R23, В 35, R43,
R45, R48, R58, R68...R70 — типа СПЗ, R12, R28 — типа СП1, R49 — типа
MMT-I3, R54, R55 — типа МОН-0,5, R71 — типа МЛТ-2, R73 — типа
МЛТ-1, R74—типа ПЭВ, остальные — типа МЛТ-0,5; конденсаторы С7,
CIO, С16, С17 — типа МБМ, СИ, С14, С15, С21, С26, С32, СЗЗ — типа КСО,
С36 — типа МБГП, С37, С38 — типа БМТ, остальные — типа К50.

С/З-ГТ—1R50-C3

Рис. 103. Расположение
узлов и деталей на пла-
тах универсального уси-
лителя (а), усилителя
мощности с блоком пита-
ния (б), генератора (в)
и блока коррекции (г).

О Я29	R27

а

©

Краткие данные намоточных узлов. Катушка генератора L3: обмотка
1—2 — 40 витков, обмотка 3—4	16 витков и обмотка 5—6i— 124 витка;

все обмотки намотаны проводом ПЭВ-2 диаметром 0,25 мм. КаТушка коррек-
ции L1'. 170 витков из провода ПЭВ-2 диа-
метром 0,25 мм, индуктивностью 2,9 мГ. Сер-
дечник выполнен из феррита марки 1000 НН.
Катушка фильтра-пробки L2: 760 витков из
провода ПЭЛ диаметром 0,08 мм, индуктивно-
стью 8,6 мГ. Сердечник типа СБ-12а.

Данные силового трансформатора приве-
дены в табл. П4 приложения 1.
