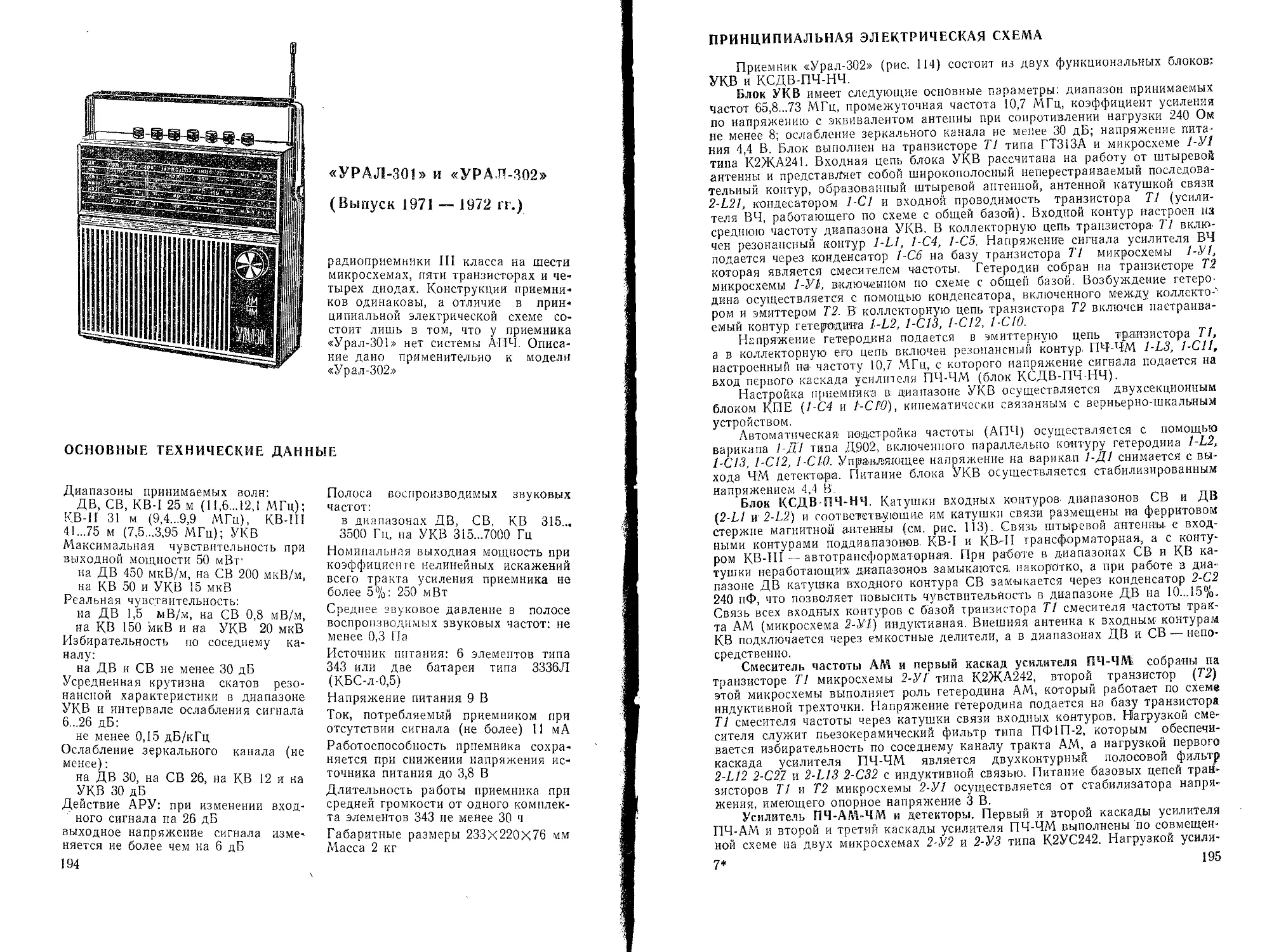

«УРАЛ-301» и «УРАЛ-302»
(Выпуск 1971 — 1972 гг.)
радиоприемники III класса на шести
микросхемах, пяти транзисторах и че-
тырех диодах. Конструкции приемни-
ков одинаковы, а отличие в прин-
ципиальной электрической схеме со-
стоит лишь в том, что у приемника
«Урал-301» нет системы АПЧ. Описа-
ние дано применительно к модели
«Урал-302»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн:
ДВ, СВ, КВ-1 25 м (11,6...12,1 МГц);
КВ-П 31 м (9,4...9,9 МГц), КВ-Ш
41...75 м (7,5.„3,95 МГц); УКВ
Максимальная чувствительность при
выходной мощности 50 мВт-
на ДВ 450 мкВ/м, на СВ 200 мкВ/м,
на КВ 50 и УКВ 15 мкВ
Реальная чувствительность:
на ДВ 1,5 мВ/м, на СВ 0,8 мВ/м,
на КВ 150 мкВ и на УКВ 20 мкВ
Избирательность по соседнему ка-
налу:
на ДВ и СВ не менее 30 дБ
Усредненная крутизна скатов резо-
нансной характеристики в диапазоне
УКВ и интервале ослабления сигнала
6...26 дБ:
не менее 0,15 дБ/кГц
Ослабление зеркального канала (не
менее):
на ДВ 30, на СВ 26, на КВ 12 и на
УКВ 30 дБ
Действие АРУ: при изменении вход-
ного сигнала на 26 дБ
выходное напряжение сигнала изме-
няется не более чем на 6 дБ
194
Полоса воспроизводимых звуковых
частот:
в диапазонах ДВ, СВ, КВ 315...
3500 Гц, на УКВ 315...7000 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
всего тракта усиления приемника не
более 5%: 250 мВт
Среднее звуковое давление в полосе
воспроизводимых звуковых частот: не
менее 0,3 Па
Источник питания: 6 элементов типа
343 или две батареи типа 3336Л
(КБС-л-0,5)
Напряжение питания 9 В
Ток, потребляемый приемником при
отсутствии сигнала (не более) 11 мА
Работоспособность приемника сохра-
няется при снижении напряжения ис-
точника питания до 3,8 В
Длительность работы приемника при
средней громкости от одного комплек-
та элементов 343 не менее 30 ч
Габаритные размеры 233X220X76 мм
Масса 2 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Урал-302» (рис. 114) состоит из двух функциональных блоков:
УКВ и КСДВ-ПЧ-НЧ.
Блок УКВ имеет следующие основные параметры: диапазон принимаемых
частот 65,8...73 МГц, промежуточная частота 10,7 МГц, коэффициент усиления
по напряжению с эквивалентом антенны при сопротивлении нагрузки 240 Ом
не менее 8; ослабление зеркального канала не менее 30 дБ; напряжение пита-
ния 4,4 В. Блок выполнен на транзисторе Т1 типа ГТ313А и микросхеме 1-У1
типа К2ЖА241. Входная цепь блока УКВ рассчитана на работу от штыревой
антенны и представляет собой широкополосный неперестраиваемый последова-
тельный контур, образованный штыревой антенной, антенной катушкой связи
2-L21, кондесатором 1-С1 и входной проводимость транзистора Т1 (усили-
теля ВЧ, работающего по схеме с общей базой). Входной контур настроен на
среднюю частоту диапазона УКВ. В коллекторную цепь транзистора Т1 вклю-
чен резонансный контур 1-L1, 1-С4, 1-С5. Напряжение сигнала усилителя ВЧ
подается через конденсатор ГС6 на базу транзистора 77 микросхемы 1-У1,
которая является смесителем частоты. Гетеродин собран на транзисторе Т2
микросхемы 1-У1, включенном по схеме с общей базой. Возбуждение гетеро-
дина осуществляется с помощью конденсатора, включенного между коллекто-'-
ром и эмиттером Т2. В коллекторную цепь транзистора Т2 включен настраива-
емый контур гетеродина 1-L2, 1-С13, 1-CI2, t-C10.
Напряжение гетеродина подается в эмиттерную цепь транзистора Т1,
а в коллекторную его цепь включен резонансный контур. ПЧ-ЧМ 1-L3, 1-С11,
настроенный на частоту 10,7 МГц, с которого напряжение сигнала подается на
вход первого каскада усилителя ПЧ-ЧМ (блок КСДВ-ПЧ-НЧ).
Настройка приемника в: диапазоне УКВ осуществляется двухсекционным
блоком КПЕ (1-С4 и 1-СГО), кинематически связанным с верньерно-шкальным
устройством.
Автоматическая- подстройка частоты (АПЧ) осуществляется с помощью
варикапа 1-Д1 типа Д902, включенного параллельно контуру гетеродина 1-L2,
1-С13, 1-С12, 1-CLO. Управляющее напряжение на варикап 1-Д1 снимается с вы-
хода Ч'М детектора. Питание блока УКВ осуществляется стабилизированным
напряжением 4,4 В‘_
Блок КСДВ-ПЧ-НЧ. Катушки входных контуров диапазонов СВ и ДВ
(2-L1 и 2-L2) и соответствующие им катушки связи размещены на ферритовом
стержне магнитной антенны (см. рис. 113). Связь штыревой антенны, е вход-
ными контурами поддиапазонов. КВ-I и КВ--П трансформаторная, а с конту-
ром KB-III -— автотрансформаторная. При работе в диапазонах СВ и КВ ка-
тушки неработающих диапазонов замыкаются, накоротко, а при работе в диа-
пазоне ДВ катушка входного контура СВ замыкается через конденсатор 2-С2
240 пФ, что позволяет повысить чувствительность в диапазоне ДВ на 10...15%.
Связь всех входных контуров с базой транзистора Т1 смесителя частоты трак-
та AM (микросхема 2-У1) индуктивная. Внешняя антенна к входным'контурам
КВ подключается через емкостные делители, а в диапазонах ДВ и СВ — непо-
средственно.
Смеситель частоты AM и первый каскад усилителя ПЧ-ЧМ собраны па
транзисторе Т1 микросхемы 2-У1 типа К2ЖА242, второй транзистор (Т2)
этой микросхемы выполняет роль гетеродина AM, который работает по схеме
индуктивной трехточки. Напряжение гетеродина подается на базу транзистор®
Т1 смесителя частоты через катушки связи входных контуров. Нагрузкой сме-
сителя служит пьезокерамический фильтр типа ПФ1П-2, которым обеспечи-
вается избирательность по соседнему каналу тракта AM, а нагрузкой первого
каскада усилителя ПЧ-ЧМ является двухконтурный полосовой фильтр
2-L12 2-С27 и 2-L13 2-С32 с индуктивной связью. Питание базовых цепей тран-
зисторов Т1 и Т2 микросхемы 2-У1 осуществляется от стабилизатора напря-
жения, имеющего опорное напряжение 3 В.
Усилитель ПЧ-АМ-ЧМ и детекторы. Первый и второй каскады усилителя
ПЧ-АМ и второй и третий каскады усилителя ПЧ-ЧМ выполнены по совмещен-
ной схеме на двух микросхемах 2-У2 и 2-УЗ типа К2УС242. Нагрузкой усили-
7*	195
Рис. 114. Принципиальная схема приемника «Урал-302»,,
196
Переключатель диапазонов установлен в положение УКВ.
19?
гелей служат двухконтурные полосовые фильтры (2-L15 2-С36 2-L17 2-С47 и
2-L18 2-С48 2-L19 2-С51) с индуктивной связью, а нагрузкой усилителей
ПЧ-АМ — одиночные широкополосные контуры (2-L16 2-С40 2-С41 и
2-L20 2-С49).
Детектирование сигнала ЧМ осуществляется симметричным дробным де-
тектором, собранным на диодах 2-Д4 и 2-Д5 типа Д18. Амплитудный детектор
выполнен по схеме двухполупериодного выпрямителя на двух диодах 2-ДЗ
и 2-Д6 типа ДЭВ. Детектор нагружен на переменный резистор регулятора
громкости 2-R9, с которого через конденсатор 2-С35 напряжение звуковой ча-
стоты подается на базу транзистора Т1 первого каскада усилителя НЧ
(микросхема 2-У4).
Для автоматической регулировки сигнала AM используется постоянная
составляющая тока диодов детектора AM сигнала. Напряжение АРУ снимается
с нагрузки детектора и через фильтр 2-R33 и 2-С38 подается в эмиттерную
цепь транзистора Т1 первого каскада усилителя ПЧ-ЧМ (микросхема 2-У2) и
далее через вывод 2 и резистор — в базовую цепь транзистора Т1 (микросхе-
ма 2-У1).
Стабилизатор напряжения. Для сохранения высокой чувствительности
приемника при разряде батарей питание базовых цепей усилителя ПЧ, смеси-
теля и гетеродина осуществляется стабилизированным напряжением. Стаби-
лизатор напряжения собран на микросхеме 2-У5 типа К2ПП241 и двух селе-
новых диодах 2-Д1 и 2-Д2 типа 7ГЕ2А-С, включенных последовательно. Ста-
билизатор напряжения обеспечивает стабилизированное напряжение 3 В и 4,4 В.
Усилитель НЧ. Каскады предварительного усиления выполнены на микро-
схеме 2-У4 типа К2УС245. В коллекторную цепь транзистора Т1 микросхемы
включен регулятор тембра высоких звуковых частот (2-R8, 2-С31 и 2-СЗО).
Напряжение сигнала с коллектора выходного транзистора микросхемы
2-У4 поступает на фазоинверсный каскад, выполненный на транзисторах раз-
ной структуры 2,77 типа КТ315А и 2-Т2 типа МП41. Выходной каскад выпол-
нен по схеме последователнього двухтактного усилителя с бестрансформатор-
ным выходом на транзисторах типа ГТ402А. Выходной каскад нагружен на
громкоговоритель типа 0.5ГД-31 с сопротивлением звуковой катушки 16 Ом.
Для коррекции частотной характеристики усилителя НЧ используется отрица-
тельная обратная связь, напряжение которой из эмиттерной цепи транзисторов
выходного каскада 2-ТЗ и 2-Т4 подводится к выводам 3 и 8 микросхемы 2-У4.
Режимы работы транзисторов и микросхем приемника приведены
в табл. 50—54.
КОНСТРУКЦИЯ и ДЕТАЛИ
Корпус изготовлен из ударопрочного цветного полистирола. Органы управ-
ления: ручка настройки приемника и шкала расположены на лицевой панели,
а регуляторы тембра и громкости с выключателем источника питания — на ле-
вой боковой стороне корпуса, кнопки переключателя диапазонов и штыревая
(телескопическая) антенна — на верхней части корпуса. На задней стенке кор-
пуса находятся отсек для элементов питания и гнезда для подключения внеш-
ней антенны, телефона и внешнего источника, питания.
Блок УКВ конструктивно представляет собой отдельный узел и смонти-
рован на печатной плате (рис. 115), закрытой экранирующей крышкой с под-
доном.
На печатной плате блока размещены все узлы и детали ВЧ тракта, уси-
лителей ПЧ и НЧ (рис. 116, 117).
Антенные катушки ДВ и СВ намотаны на каркасах из полистирола и раз-
мещены на ферритовом стержне марки 400НН длиной 200 и диаметром 10 мм.
Катушки контуров гетеродина ДВ и СВ, катушки ФПЧ-АМ намотаны на трех-
секционных каркасах и каждая из них помещена в ферритовые чашки марки
600НН диаметром 8,6 мм, имеющие подстроечные сердечники и того же ма-
териала диаметром 2,8 и длиной 12 мм. Катушки входных и гетеродинных
198
контуров КВ и катушки ФПЧ-ЧМ намотаны на полистироловых секционирован-
ных каркасах. Настройка катушек производится ферритовыми сердечниками
марки 100НН диаметром 2,8, длиной 12 мм. Катушки контуров УВЧ и гетеро-
дина блока УКВ и удлинительная катушка штыревой антенны намотаны на
гладких цилиндрических полистироловых каркасах с латунными подстроечны-
ми сердечниками размерами МЗХ8.
Рис. 115. Электромонтажная схема печатной платы блока УКВ приемника
«Урал-302».
Фильтры ПЧ-ЧМ и ПЧ-АМ смонтированы вместе на отдельных печатных
платах и заключены в экраны. Намоточные данные катушек контуров приве-
дены в табл. 55, а распайка их выводов показана на рис. 118.
Настройка приемника на частоту принимаемой радиостанции осущест-
вляется четырехсекционным блоком КПЕ типа КП4-4, емкость секций УВЧ
и гетеродина блока УКВ 4...25 пФ, а секций входной цепи и гетеродина AM —
5...280 пФ. Кинематическая схема верньерного устройства изображена на
рис. 119.
В приемнике применены узлы и детали следующих типов.
Блок УКВ. Резисторы 1-R1...1-R8— ВС-0,125. Конденсаторы 1-С1, 1-С6л
1-С7, 1-С14, и 1-С16 -КД-1; 1-С8, 1-СЗ, 1-С11, 1-С13 и 1-С15 — КЮ-7В5
1-С5 и 1-С12 — КПК-МП; 1-С4, 1С8...1-С10 — блок КПЕ.
199
Рис. 116. Схема расположения узлов и деталей на печатной плате приемника «Урал-302».
Б л ок КС Д В - ПЧ  НЧ. Резистооы: 2-R8 — СПЗ-4аМ; 2-R9 — СПЗ-4вМ;
2-R17 — ММТ-1; 2-R29 — СПЗ-16; остальные резисторы — типа ВС-0,125. Кон-
денсаторы 2-С1, 2-С11, 2-С12, 2-С20 — КД-1, 2-С2, 2-С5, 2-СЗ, 2-С9, 2-С10,
2-С16...2-С18, 2-С22...2-С24, 2-С27, 2-С32, 2-С39, 2-С42, 2-С48, 2-С51 -КТ-1;
2-С15 — КТ-2; 2-С/9, 2-С21, 2-С25, 2-С29, 2-СЗО, 2-С41, 2-С43, 2-С45, 2-С47,
2-С52, 2-С53, 2-С55...2-С57, 2-С59, 2-С60, 2-С62, — КЮ-7В; 2-С28, 2-С40, 2-С49 —
ПМ-2; 2-С8, 2-СЗ/— МБМ; 2-СЗ, 2-С4, 2-С7, 2-С13 и 2-С14 — КПК-МП; 2-С26,
2-С34...2-С38, 2-С44, 2-С46, 2-С50, 2-С54, 2-С58, 2-С61 — К50-6.
а	6	в
Рис. 117. Электромонтажные схемы печатных плат ФПЧ-1 (а), ФПЧ-2 (б),
ФПЧ-3 (в).
Таблица 50
Режимы работы транзисторов приемников „Урал-301“
и „Урал-302“ по постоянному току, В
Обозначение по схеме	v6
1-Т1, усилитель НЧ	2,6	3,1	0
2-Т1, фазоинвертор	4,5	4,5	9,0
2-Т2	4,5	4,5	0
2-ТЗ, выходной каскад	9,0	9,0	4,5
2-Т4 то же	4,5	4,5	0
Таблица 51
Режимы работы микросхем приемников „Урал-301“
и „Урал-302“ по постоянному току в диапазонах ДВ, СВ, КВ
Обозначение	Выводы
по схеме и ти i	1	2	3	4	5 1	« 1	7 1	8 1	9
2-У1 К2ЖА242	0	1,4	0	7,3	0	0	4,4	3,0	4,4
2-У2 К2УС242	0	2,1	6,7	7,2	1,5	0	0	7,0	7,5
2-УЗ К2УС242	0	3,0	6,7	7,0	2,2	0	0	7,0	7,5
2-У4 К2УС245	0,2	0,75	4,5	1,25	0,75	0	5,5	1,0	4,5
2-У5 К2ПП241	3,0	7,5	0	3,0	—	3,0	4,4	3,2	4,4
Примечания; Напряжения, В, измерены относительно минуса (—)
источника питания при отсутствии сигнала на входе приемника и неработа-
ющем гетеродине.
202
Антенна Св « AS
св
«A
1
2
3
Катушки гетеродина
AB	1 НВ-1
вА	jA
8 l°~~O ft—“° 4 1?—Г) Г»----°4
: 2-18
S 3o—> *-----os jo--J -----oj ,
to CT—G
1
2
3
5
1
2
Рис. П8. Распайка выводов катушек контуров (вид снизу) приемников
«Урал-ЗОЬ и «Урал-30Ь>,
203
Таблица 52
Уровни напряжений сигнала в контрольных точках приемников
„Урал-301" и „Урал-302" (в режиме AM)
Обозначение по схеме	Напряжение	Условия измерения
2-У1 (вывод 1) 2-У2 (вывод 1) 2-УЗ (вывод 1)	5.. .7,5 мкВ 40.. .60 мкВ 1,4.. .1,8 мВ	Т/вых=0,9 В, /?и=16 Ом, РГ—max, f=465 кГц, m=30% и Г=1 ООО Гц
РГ (2-R-9) 2-У4 (вывод /)	8.. .10 мВ 7...9 мВ	С7вых==2,2 В, /?н=16 Ом, Г=1000 Гц, РГ—max, РП—„широкая полоса'
204
Таблица 53
Режимы работы микросхем по постоянному току при работе
в диапазоне УКВ, В
Обозначение	Выводы
по схеме и тип		2	s	4	5	6	7		9
1-У1 К2ЖА241	4,4	1,3	0	- 2,5	0	2,5	2,5	?,5	2,5
2-У1 К2ЖА242	0	’3,0	0	7,0	0	0	Q	3,0	0,2
2-У 2 К2УС242	0	2,1	6,7	7,0	1,5	0	0	7,0	7,5
2-УЗ К2УС242	0	3,0	6,7	7,0	2,2	0	0	7,0	7,5
Примечание. Напряжения измерены относительно минуса (—) источ-
ника питания при отсутствии сигнала на входе приемника.
Таблица 54
Уровни напряжений сигнала в контрольных точках при работе
в диапазоне УКВ
Обозначение по схеме
Напряжение
Условия измерения
1-У1 (вывод 2)
2-У1 (вывод 1)
2-У2	„
2-УЗ .	„
5...10 мкВ
80, ..100 мкВ
0,8... 1,0 мВ
8... 10 мВ
(Увых = 0,5 В на 2-С 56 при f =
= 10,7 МГц, Af=15 кГц, РГ —
max, РП — „Широкая полоса"
Таи л и ц а 55
Намоточные данные катушек контуров
приемников „Урал-301“ и „Урал-302“
Наименование катушки	Обозна- чение по схе- ме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, с точностью '±10%
УВЧ	1-L1	1—2	ПЭВ-1 0,51	7,5 (с шагом)	0,18
Гетеродинная УКВ	1-L2	1—2—3	ПЭВ-1 0,51	5,5-|-0,5	0,13
ФПЧ-ЧМ	1-L3	1—2	ПЭЛШО 0,15	12	1,5
Катушка связи		3—4	ПЭВ-1 0,15	з	' —
Антенная СВ	2-L1	1—2	ПЭЛШО 0,12	62	334
Катушка связи		3—4	ПЭЛШО 0,12	10
Антенная ДВ	2-L2	1—2	ПЭВ-1 0,12	(37X5)+40'	4040
Катушка связи		3—4	ПЭВ-1 0,12	20	•—
Входная КВ-1	2.-L3	1—2	ПЭВ-1 0,1	8,5	—
Контурная КВ-1		3—4	ПЭЛШО 0,15	8+9	2,9
Катушка связи		5—6 .	ПЭВ-1 0,1	2,5	—
Входная КВ-П	2-L4	1—2	ПЭВ-1 0,1	. 9 -	— —
Контурная КВ-П		3—4	ПЭЛШО 0,15	9+9,3	3,5
Катушка связи		5—6	ПЭВ-1 0,1	3
Продолжение табл. 65
Наименование катушки	Обозна- чение по схе- ме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, с точностью ±10%
Контурная	КВ-111	2-L5	1-3 1—2	ПЭЛШО 0,15	14,5+13 Отв. от 7 вит.	7,5
Катушка связи		4—5	ПЭВ-1 0,1	4	—>
Гетеродинная СВ	2-L6	1—3 1—2	ПЭВ-1 0,1	70+36,5 Отв. от 20 вит.	120
Катушка связи		4—5	ПЭВ-1 0,1	3,5	—
Гетеродинная ДВ	2-L7	1—3 1—2	ПЭВ-1 0,1	120+90,5 Отв. от 26 вит.	498
Катушка связи		4-5	ПЭВ-1 0,1	5,5	—
Гетеродинная КВ-1	2-L8	1—3 1—2	ПЭЛШО 0,15	8,5+9,5 Отв. от 6 вит.	3,3
Катушка связи		4-5	ПЭВ-1 0,1	0,75	—
Гетеродинная КВ-П	2-L9	1—3 1—2	ПЭЛШО 0,15	12+7,5 Огв. от 6,5 вит.	4
Катушка связи		4—5	ПЭВ-1 0,1	0,75	—
Гетеродинная кв-ш	2-L10	1—3 1—2	ПЭЛШО 0,15	13+12 От . от 8,5 вит.	7
Катушка связи		4—5	ПЭВ-1 0,1	0,75	—
Катушка -ПЧ	2-L11	1—2	ПЭВ-1 од	(120+118,5)	634
ФПЧ-ЧМ-1	2L-12	1—3 1—2	ПЭЛШО 0,2	3+14+3,5 Отв от 5,5 вит.	3,9
ФПЧ-ЧМ-2	2-L13	1—3 1—2	ПЭЛШО 0,2	(3+14+3,5) Отв. от 5,5 вит.	3,9
Катушка связи		3—4	ПЭЛШО 0,2	1,5	—
ФПЧ-АМ-1	2-L14	1—2	ПЭВ-1 0,1	(70+31 ,5) (28+20,5)	116
Катушка связи		3—4	ПЭВ-1 0,1		—
ФПЧ-ЧМ-3	2-L15	1—3 1—2	ПЭЛШО 0,2	(3+14+3,5) Отв. от 5,5 вит.	3,9
ФПЧ-ЧМ-4	2-L17	1—2	ПЭЛШО 0,2	(.3+14+3,5)	3,9
Катушка связи		3—4	ПЭЛШО 0,2	1,5	—
ФПЧ-АМ-2	2-L16	1—2	ПЭВ-1 0,1	(60+60,5)	122
Катушка ДД-1	2-L18	1—3 1—2	ПЭЛШО 0,2	9+8,5 Отв., от 8,5 вит.	3,0
Катушка связи		4—5	ПЭВ-1 0,1	8,5	—
Катушка ДД-2	2-L19	1—2—3	ПЭЛШО 0,2	(1,5+6+2) + + (1,5+6+2)	0,8
ФПЧ-З-АМ	2-L20	1—2	ПЭВ-1 0,1	(70+62)	212
Катушка связи		3-4	ПЭВ-1 0,1	(72+64)	—»
Антенная катушка	2-L21	1—2	ПЭЛШО 0,15	11,5	0,8
Примечание. Катушка 2-L19 намотана двойным проводом.
203
