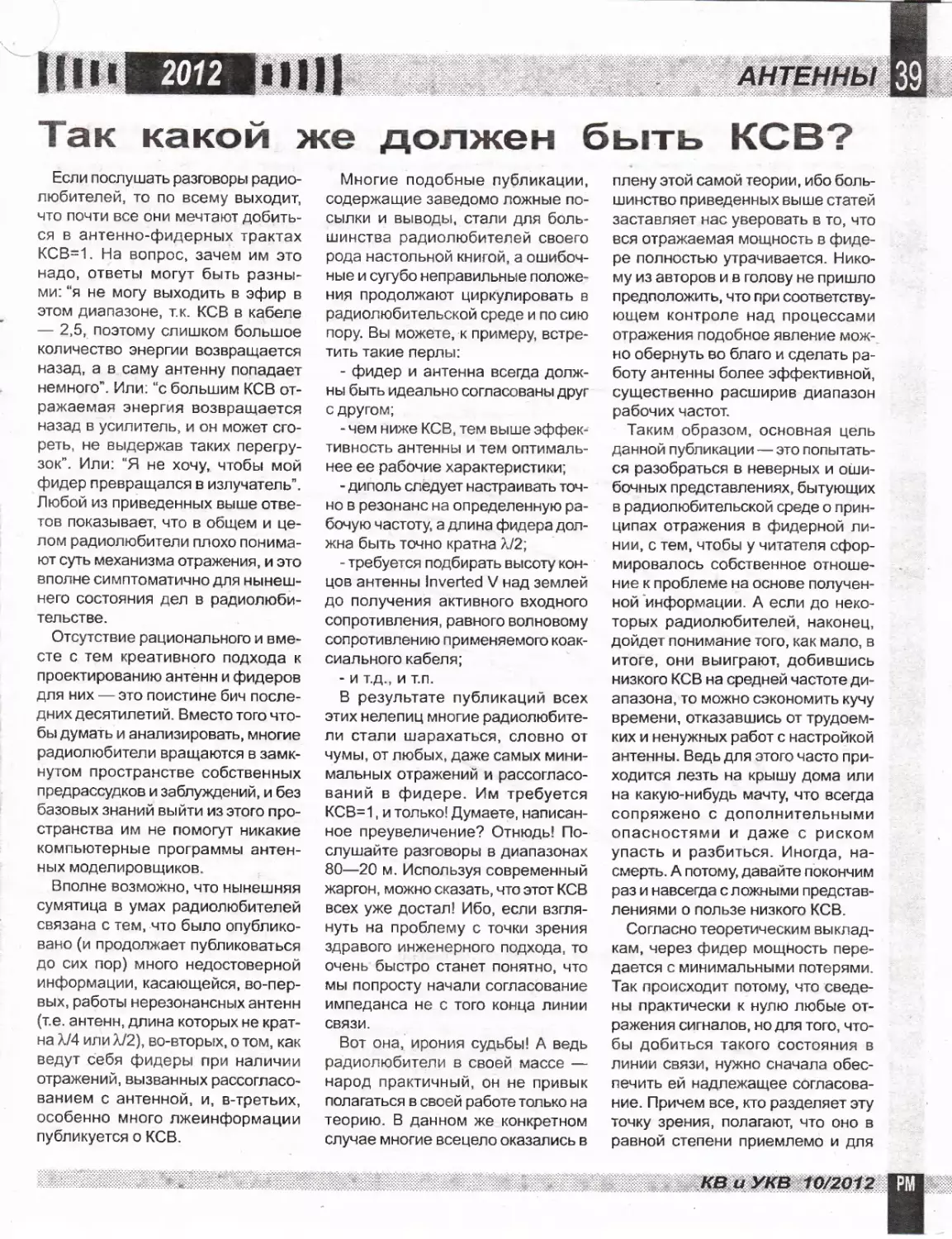

Так какой же должен быть КСВ?
Если послушать разговоры радио-
любителей, то по всему выходит,
что почти все они мечтают добить-
ся в антенно-фидерных трактах
КСВ=1. На вопрос, зачем им это
надо, ответы могут быть разны-
и
ми:
я не могу выходить в эфир в
этом диапазоне, т.к. КСВ в кабеле
— 2,5, поэтому слишком большое
количество энергии возвращается
назад, а в саму антенну попадает
немного". Или: “с большим КСВ от-
ражаемая энергия возвращается
назад в усилитель, и он может сго-
реть, не выдержав таких перегру-
зок”. Или: “Я не хочу, чтобы мой
фидер превращался в излучатель”.
Любой из приведенных выше отве-
тов показывает, что в общем и це-
лом радиолюбители плохо понима-
ют суть механизма отражения, и это
вполне симптоматично для нынеш-
него состояния дел в радиолюби-
тельстве.
Отсутствие рационального и вме-
сте с тем креативного подхода к
проектированию антенн и фидеров
для них
это поистине бич после-
дних десятилетий. Вместо того что-
бы думать и анализировать, многие
радиолюбители вращаются в замк-
нутом пространстве собственных
предрассудков и заблуждений, и без
базовых знаний выйти из этого про-
странства им не помогут никакие
компьютерные программы антен-
ных моделировщиков.
Вполне возможно, что нынешняя
сумятица в умах радиолюбителей
связана с тем, что было опублико-
вано (и продолжает публиковаться
до сих пор) много недостоверной
информации, касающейся, во-пер-
вых, работы нерезонансных антенн
(т.е. антенн, длина которых не крат-
на Х/4 или Х/2), во-вторых, о том, как
ведут себя фидеры при наличии
отражений, вызванных рассогласо-
V
ванием с антенной, и, в-третьих,
особенно много лжеинформации
публикуется о КСВ.
Многие подобные публикации,
содержащие заведомо ложные по-
сылки и выводы, стали для боль-
шинства радиолюбителей своего
рода настольной книгой, а ошибоч-
ные и сугубо неправильные положе-
ния продолжают циркулировать в
радиолюбительской среде и по сию
пору. Вы можете, к примеру, встре-
тить такие перлы:
- фидер и антенна всегда долж-
ны быть идеально согласованы друг
с другом;
- чем ниже КСВ, тем выше эффек-
тивность антенны и тем оптималь-
нее ее рабочие характеристики;
- диполь следует настраивать точ-
но в резонанс на определенную ра-
бочую частоту, а длина фидера дол-
жна быть точно кратна к/2;
- требуется подбирать высоту кон-
цов антенны Inverted V над землей
до получения активного входного
сопротивления, равного волновому
сопротивлению применяемого коак-
сиального кабеля;
И Т.Д., и
.п.
В результате публикаций всех
этих нелепиц многие радиолюбите-
ли стали шарахаться, словно от
чумы, от любых, даже самых мини-
мальных отражении и рассогласо-
ваний в фидере. Им требуется
КСВ=1, и только! Думаете, написан-
ное преувеличение? Отнюдь! По-
чх
слушайте разговоры в диапазонах
80—20 м. Используя современный
жаргон, можно сказать, что этот КСВ
всех уже достал! Ибо, если взгля-
нуть на проблему с точки зрения
здравого инженерного подхода, то
очень быстро станет понятно, что
мы попросту начали согласование
импеданса не с того конца линии
связи.
I
Вот она, ирония судьбы! А ведь
радиолюбители в своей массе —
и
народ практичный, он не привык
полагаться в своей работе только на
теорию. В данном же конкретном
случае многие всецело оказались в
плену этой самой теории, ибо боль-
шинство приведенных выше статей
заставляет нас уверовать в то, что
вся отражаемая мощность в фиде-
ре полностью утрачивается. Нико
му из авторов и в голову не пришло
предположить, что при соответству-
ющем контроле над процессами
отражения подобное явление мож
но обернуть во благо и сделать ра-
боту антенны более эффективной,
существенно расширив диапазон
рабочих частот.
Таким образом, основная цель
данной публикации — это попытать-
ся разобраться в неверных и оши-
бочных представлениях, бытующих
в радиолюбительской среде о прин-
ципах отражения в фидерной ли-
нии, с тем, чтобы у читателя сфор-
мировалось собственное отноше-
ние к проблеме на основе получен-
ной информации. А если до неко-
торых радиолюбителей, наконец,
дойдет понимание того, как мало, в
итоге, они выиграют, добившись
низкого КСВ на средней частоте ди-
апазона, то можно сэкономить кучу
времени, отказавшись от трудоем-
ких и ненужных работ с настройкой
антенны. Ведь для этого часто при-
ходится лезть на крышу дома или
на какую-нибудь мачту, что всегда
сопряжено с дополнительными
опасностями и даже с риском
упасть и разбиться. Иногда, на-
смерть. А потому, давайте покончим
раз и навсегда с ложными представ-
лениями о пользе низкого КСВ.
Согласно теоретическим выклад-
кам, через фидер мощность пере-
дается с минимальными потерями.
Так происходит потому, что сведе-
ны практически к нулю любые от-
ражения сигналов, но для того, что-
бы добиться такого состояния в
линии связи, нужно сначала обес-
печить ей надлежащее согласова-
ние. Причем все, кто разделяет эту
точку зрения, полагают, что оно в
равной степени приемлемо и для
I
