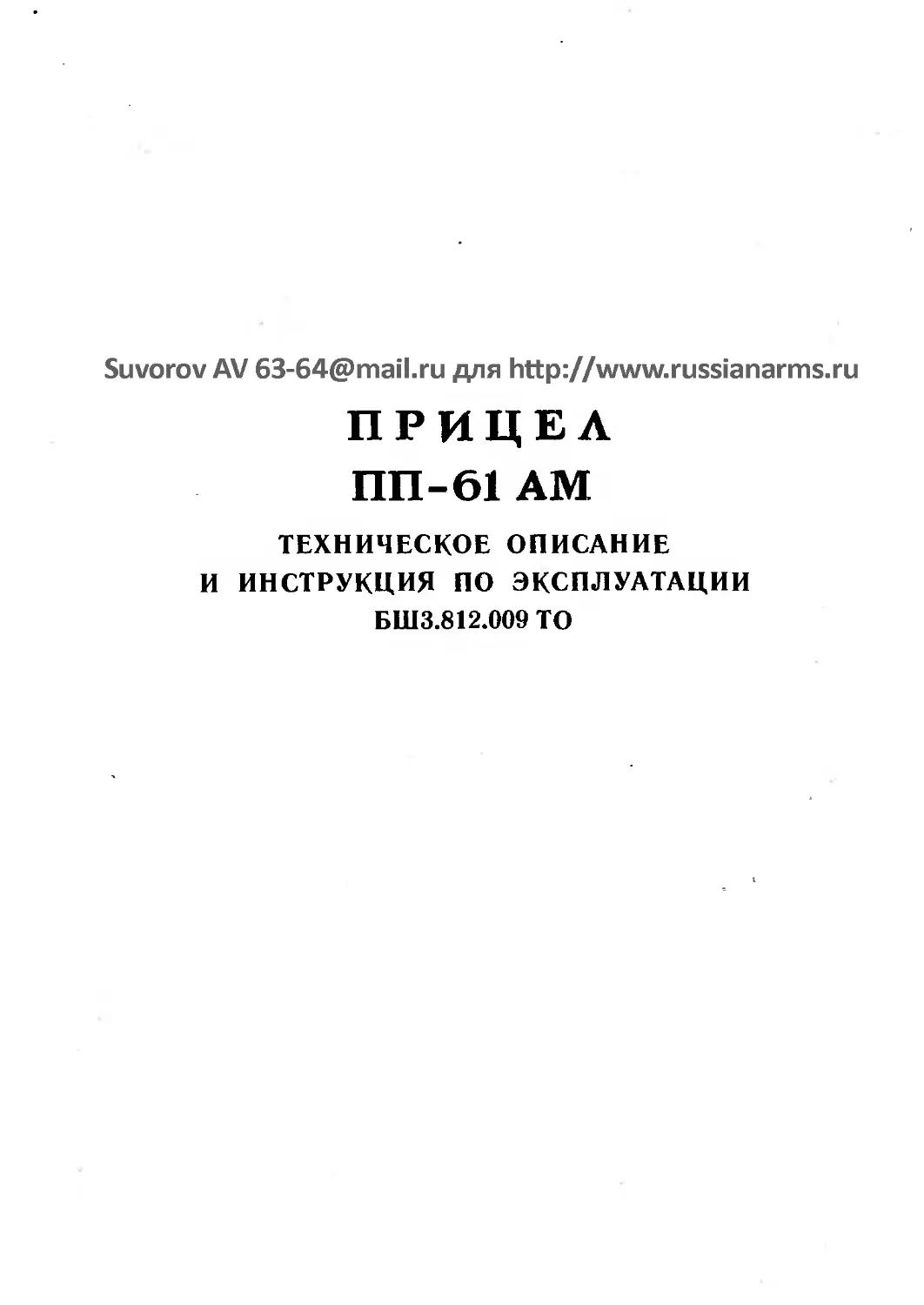

ПРИЦЕЛ
ПП-61 AM

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
БШЗ.812.009 ТО
Suvorov AV 63-64@mail.ru для http://www.russianarms.ru
ПРИЦЕЛ

ПП-61 AM

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ

БШ3.812.009 ТО
СОДЕРЖАНИЕ

Стр.

Введение ..............................................3

1.	Назначение...................... ....	.5

2.	Технические данные.................................... 5

3.	Устройство и работа	прицела..........................  5

4.	Маркирование и пломбирование .

5.	Тара и упаковка..............

6.	Техническое обслуживание	.	8

7.	Правила хранения . .	.........................10

8.	Транспортирование	...	..... 10

Приложение..........................................11—15

00 00
ВВЕДЕНИЕ

Техническое описание и инструкция по эксплуатации
(ТО) предназначены для изучения устройства, работы и
правил эксплуатации перископического прицела ПП-61АМ
(в паспорте — изделие ПН-61 АМ).

1.	НАЗНАЧЕНИЕ

Перископический прицел ПП-61 АМ предназначен для
работы в составе объекта при темнературе окружающего
воздуха от минус 50 до 50° С и относительной влажности
до 98% при температуре до 30° С.

2.	ТЕХНИЧЕСКИЕ ДАННЫЕ

Увеличение.................................2,6х

Поле зрения................................23°

Перископич'ность', мм......................285

Диаметр выходного зрачка, мм...............6

Удаление выходного зрачка, мм..............22,5

Предел разрешения, не более................20"

Параллакс, не более........................2'

Цена деления шкалы сетки боковых поправок,
дел. угл......................................0-02

Оцифровка шкал КП ВТ и ПКТ............через 400 м

Посадочный размер (рис. 3)

Сфера А диаметр, мм........................72Х<

Габаритные размеры, мм:
длина.....................................137,5

ширина..................................115

высота..................................377

Масса, кг:
прицела...................................2,115

налобника ..............................0,560

ЗИП в футляре...........................0,130

3.	УСТРОЙСТВО и работа прицела

3.1.	Схема оптическая принципиальная

Оптическая схема перископического прицела (рис. 1)
представляет собой телескопическую систему с линзовой
оборачивающей системой и состоит из:

защитного стекла 1;

зеркала 2;
двухлинзового объектива 3;

коллектива 4;

оборачивающей системы, состоящей из двух идентичных
компонентов К и М;

зеркала 5;

шестилинзового окуляра 8, в котором на плоскости линзы
6 нанесены шкалы сетки (рис. 2);

защитного стекла 7 подсветки сетки.

3-2. Конструкция прицела

Прицел ПП-61 АМ состоит из следующих основных
узлов: (рис. 3)

головки 1;

трубы 8;

корпуса 15.

Между собою узлы соединены по резьбе, а места соеди-
нений уплотнены замазкой.

В корпус головки ввернут патрон осушки 9. Патрон
осушки (рис. 3) предназначен для осушки воздуха от влаги
внутри прицела, с целью предотвращения отпотевания
внутренних поверхностей оптических и механических дета-
лей.	i-У

Работа патрона осушки основана на свойстве силикагеля
поглощать влагу из окружающего воздуха. Сухой силика-
гель имеет голубовато-синий цвет. При насыщении силика-
геля влагой цвет его меняется на бледно-розовый.

К каждому патрону прилагается запасной стакан с сили-
кагелем, хранящийся в комплекте ЗИП.

Головка 1 прицела представляет собой литой корпус,
в котором расположено зеркало 4, которое поджимается
крышкой 6 через прокладку 5. Защитное стекло 2 герме-
тично закрывает головку.

Внутри трубы 8 с посадочной сферической поверх-
ностью 0 72Х< смонтированы:

узел трубы 11 с объективом в оправе 12;

коллектив в оправе 13;

компонент К оборачивающей системы в оправе 14.

В корпусе 15 расположены:

компонент М оборачивающей системы в оправе 23;

зеркало 22;

окуляр 16.

На корпусе смонтирован узел подсветки сетки 18.
Для удобства наблюдения прицел комплектуется налоб-
ником со скобой (рис. 4).

Скоба 19 с налобником 20 крепится на кронштейне 27.

Налобник 20 можно перемещать как по глубине, так
и в поперечном направлении, что дает возможность вести
наблюдение правым или левым глазом.

Положение налобника по глубине фиксируется гайками
24, в поперечном направлении — винтом 25.

3.3.	Наблюдение ведется через окуляр 16 (рис. 3) с рези-
новым наглазником 17. Окуляр установлен постоянно в пре-
делах от минус 0,5 до минус 1 диоптрии относительно
сетки 21.

Конструкцией окуляра предусмотрена подсветка сетки,
с помощью лампочки МН26В 0,12 А, питающейся от сети

+ 2

27 __5 В. Патрон с лампочкой узла подсветки 18 фикси-

руется в рабочем положении с помощью байонетного замка.

В поле зрения прицела видна сетка (рис. 2) с горизон-
тальными и вертикальными штрихами. Вертикальная шкала
с горизонтальными малыми и большими штрихами делится
на правую и левую дистанционную шкалу углов прицели-
вания.

На левой шкале КПВТ углов прицеливания большие
штрихи обозначены цифрами 4, 8, 12, 16, 20 — они соответ-
ствуют дальностям в гектометрах (цифра 8 — 800 м и т. Д-).

Короткие штрихи соответствуют дальностям 600, 1000,
1400 и 1800 м.

На правой шкале ПКТ большие штрихи обозначены циф-
рами 4, 8, 12, 15, которые соответствуют дальностям 400,
800 м и т. д.

Короткие штрихи соответствуют дальностям 200, 600, 1000
и 1400 м-

По горизонтали вертикальными штрихами обозначена
шкала боковых поправок. Цена деления 0-02 делений угло-
мера (тысячных дистанции).

Предел измерения вправо и влево от центра сетки по 0-16
делений угломера (полная шкала 0-32).

Ноль шкал сетки — вершина центрального угольника
(пики).

Наводка в цель без учета боковой поправки осуще-
ствляется подведением под цель по вертикальной линии
(проходящей через пику угольника) соответствующего го-
ризонтального штриха шкал КПВТ или ПКТ, обозначающего
дальность до цели.
Наводка в цель с учетом боковой поправки — с выносом
вправо или влево точки прицеливания от вертикальной ли-
нии в зависимости от направления движения цели.

Шкала боковых поправок может служить масштабом при
определении дальности до целей, ширина которых известна.

Например, если цель шириной 2 м точно укладывается в
промежутке одного деления, то расстояние до- нее опреде-
ляется по формуле:

Д =	• 1000 = —1000 = 1000 м,

где В — ширина цели в метрах;

У — угол в делениях угломера (тысячных), под которым
видна цель.

4.	МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

На каждом прицеле намаркировано:

шифр прицела ПП-61 АМ,
его заводской номер.

На каждом укладочном ящике указан:

шифр прицела;

количество прицелов.

Укладочные ящики, в которых поставляются прицелы,
опломбированы.

5.	ТАРА И УПАКОВКА

Прицелы упаковываются в пятиместные укладочные
ящики. На внутренней стороне крышки каждого ящика на-
ходится лист комплектации.

Перед упаковкой все наружные неокрашенные металли-
ческие поверхности прицела и ЗИП для предохранения от
коррозии консервируются смазкой ГОИ-54п ГОСТ 3276-74
и обертываются бескислотной парафинированной бумагой
(ГОСТ 9569—79).

Срок действия консервации — 5 лет.

6.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1.	Прицел на объекте устанавливается на кронштейн 27
(рис. 4) посадочной поверхностью сферы диаметром 72 мм
и закрепляется в начальном положении под углом 16° к
вертикали.

6.2.	Периодичность обслуживания установленного на
объекте прицела та же, что и периодичность обслуживания
объекта, на котором он установлен.
При контрольном осмотре проверьте:

надежность крепления прицела и налобника на
кронштейне;

чистоту наружных оптических деталей.

При необходимости защитное стекло головки и наружную
линзу окуляра протрите чистой мягкой салфеткой. Если за-
грязнения не снимаются, протрите их ватным тампоном, смо-
ченным в спирте или спирто-эфирной смеси.

При ежедневном техническом обслуживании, кроме работ,
выполняемых при контрольном осмотре, выполните сле-
дующие работы:

проверьте регулировку налобника для удобного наблюде-
ния так, чтобы наблюдатель не мог ударяться надбровной
дугой о наглазник. При необходимости отверните гайки 24
(рис. 4) с двух сторон, отрегулируйте налобник по глубине
и затяните гайки ключом;

проверьте состояние патрона осушки (пункт 6.3) и при
необходимости произведите замену стакана с силикагелем в
следующей последовательности: (рис. 5)

а)	отверните крышку патрона осушки 1 и снимите рези-
новую прокладку 2;

б)	выньте отработанный стакан с силикагелем 3;

в)	вставьте запасной стакан с сухим силикагелем;

г)	плотно заверните крышку, предварительно поместив
резиновую прокладку.

Замену стакана производите с достаточной быстротой,
чтобы избежать возможного впитывания влаги из окру-
жающей атмосферы.

Имейте в виду, что срок службы патрона сокращается
при его загрязнении. Поэтому в процессе сборки, разборки
патрона обращайтесь с ним осторожно.

Не прикасайтесь руками к защитному пористому стеклу 6.

Проверьте годность лампы подсветки и при необходи-
мости произведите ее замену следующим образом. Патрон
узла подсветки 18 (рис. 3) подайте до отказа вперед, потом
поверните справа налево до упора, выньте патрон с лампой.
Отверните соединительную втулку с байонетными пазами и
замените неисправную лампу.

Соединительную втулку наверните до упора так, чтобы
она не могла произвольно отвернуться во время работы
прицела.
При техническом обслуживании № 1 и 2, кроме работ ш>
ежедневному техническому обслуживанию, проводите вывер-
ку прицела по контрольной мишени объекта.

6.3.	Восстановление патрона осушки

Через смотровое стекло патрона осушки периодически
контролируйте изменение цвета силикагеля. При появлении
бледно-розового цвета стакан с силикагелем замените на
запасной, так как осушающее действие силикагеля прекра-
тилось. Поглощающая способность силикагеля восстанавли-
вается прокаливанием его вместе со стаканом на чистом ме-
таллическом листе или в металлическом сосуде в термостате
при температуре около 100° С в течение четырех часов. После
прокаливания силикагель должен иметь голубовато-синий
цвет.

Стакан с восстановленным силикагелем охладите в отклю-
ченном термостате. Запасной стакан с сухим силикагелем
храните обязательно в футляре.

7.	ПРАВИЛА ХРАНЕНИЯ

7.1.	Перед упаковкой все наружные неокрашенные метал-
лические поверхности прицела и ЗИП должны подвергаться
консервации:

протрите поверхности, подлежащие консервации, салфет-
кой, смоченной бензином, а затем чистой салфеткой насухо;

нанесите кистью равномерный слой обезвоженной бескис-
лотной смазки ГОИ-54п ГОСТ 3276—74;

наружные оптические поверхности вычистите ватным там-
поном, слегка смоченным спиртом или спиртоэфирной
смесью.

7-2. Прицел должен храниться в своем укладочном ящи-
ке в чистом складском отапливаемом помещении при тем-
пературе от 5 до 25° С и относительной влажности не более
80% без резких колебаний температуры.

8.	ТРАНСПОРТИРОВАНИЕ

Упакованные прицелы могут перевозиться по железной
дороге в крытых вагонах и другими видами транспорта с
обязательной защитой от непосредственного воздействия
атмосферных осадков.

При транспортировании морским или воздушным путем
прицелы в ящиках должны упаковываться в герметичные
мешки с силикагелем.
Схема оптическая принципиальная

1 — защитное	стекло; 2 — зеркало; 3 — двухлинзовый объектив;

4 — коллектив; К и М — системы оборачивающих линз; 5 — зеркало;

6 — сетка; 7 — защитное стекло подсветки; 8 — шестилинзовый окуляр

Рис. 1
Вид на сетку со стороны окуляра
Общий вид прицела

Вид В
повернуто

га в

1—головка; 2— защитное стекло; 4 — зеркало; 5 — прокладка;
6 — крышка; 7 — винт; 8 — труба; 9 — патрон осушки; 11—труба;
12 — объектив в оправе; 13 — коллектив в оправе; 14 — лиизы оборачи-
вающей системы в оправе; 15 — корпус; 16—окуляр; 17 — резиновый
наглазник; 18 — узел подсветки; 21—сетка; 22 — зеркало; 23—линзы
оборачивающей системы в оправе; 26 — корпус патрона подсветки;

А — посадочная сферическая поверхность диаметром 72Х«

Рис. 3

Патрон осушки

1 — крышка;

4 — корпус;
ческая сетка;

2 — резиновая прокладка; 3 — стакан с силикагелем;

5 — пружина; 6 — защитное пористое стекло; 7 — металли-

8 — оправа; 9 — смотровое стекло; 10 — смотровое стекло

Рис. 5
