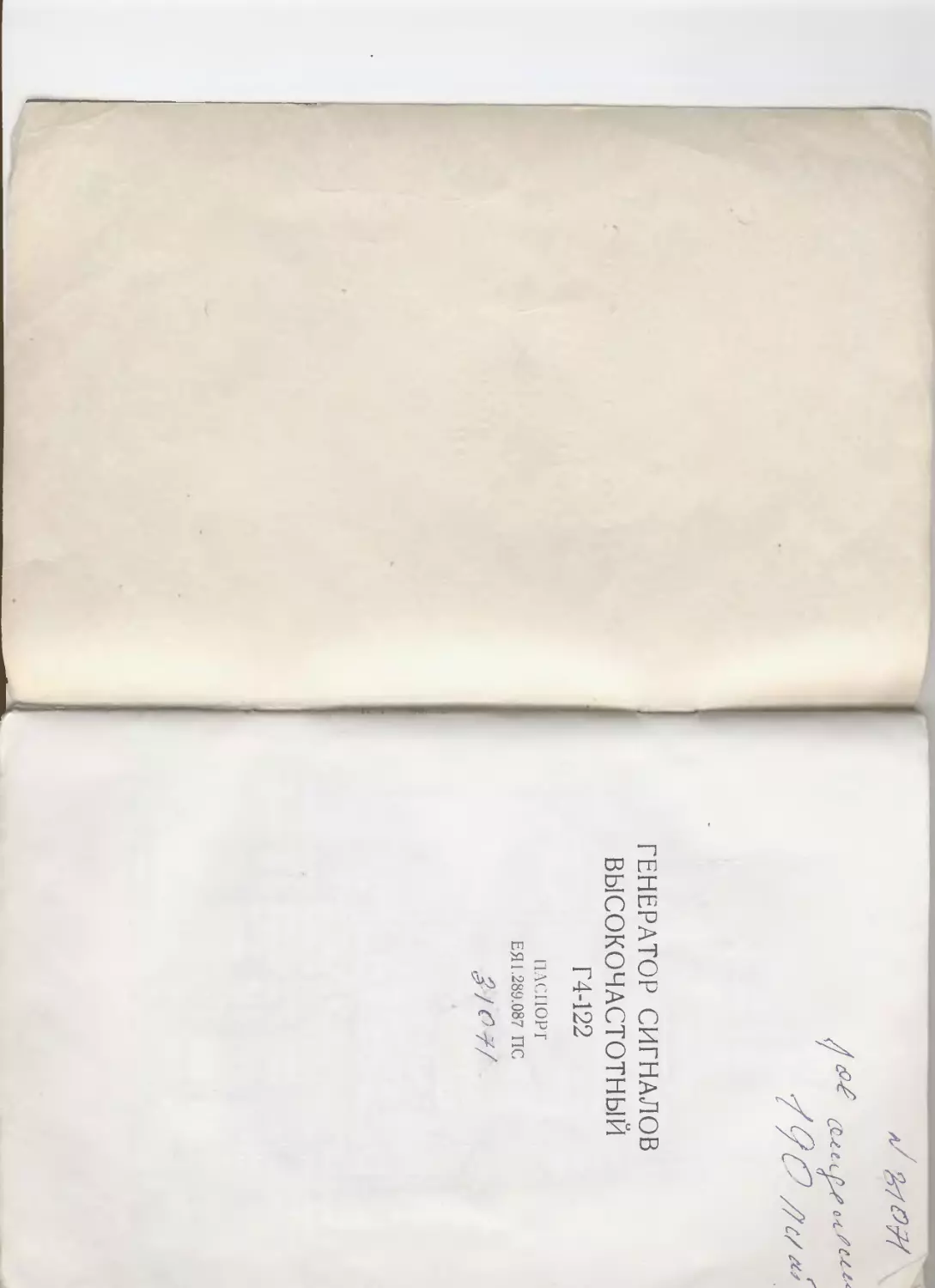

ГЕНЕРАТОР СИГНАЛОВ
ВЫСОКОЧАСТОТНЫЙ
Г4-122
ПАСПОРТ
ЕЯ 1.289.087 ПС
1. Назначение изделия
1 1 Генератор сигналов высокочастотный Г4-122 может
применяться в лабораторных, заводских и полевых условиях
и предназначен для питания ВЧ энергией различных радио-
технических устройств, где не требуется точно установленно-
го уровня выходной мощности (например, для питания изме-
рительных линии, направленных ответвителей, высокочастот-
ных мостов, антенн, для настройки и испытания резонансных
измерителей частоты, фильтров, входных цепей приемников
и т. д )
1. 2. Генератор сигналов может применяться при выпол-
нении следующих работ:
— измерение КСВ,
измерение добротности колебательных систем;
градуировка аттенюаторов;
настройка контуров ВЧ;
проверка трактов ЧМ приемников;
измерение чувствительности приемников.
Для получения точно установленного уровня выходной
мощности, необходимого ддя измерения чувствительности
различных приемных устройств и других целей, возможно
использование внешнего калиброванного аттенюатора с изме-
рителем мощности (для этого рекомендуется использовать
аттенюатор Д4-3 и термисторный мост М4-2 с термисторной
головкой М5-17). Минимальная величина сигнала определя-
ется в основном качеством высокочастотных разъемов внеш-
него тракта, так как внутренняя экранировка генератора
обеспечивается конструкцией.
1. 3. По условиям эксплуатации прибор относится к груп-
пе IV ГОСТ 9763-67.
2. Технические характеристики
2 1. Диапазон частот от 1800 до 3000 МГц.
2 2. Основная погрешность установки частоты не более.
3
±1,25 при номинальной мощности на одном из выходов при-
бора и при выведенном съемнике другого выхода. В точ-
ке переключения зон скачок частоты должен быть не бо-
лее 0,5%.
2. 3. Кратковременная нестабильность частоты генератора
после получасового самопрогрева при работе в режиме не-
прерывной генерации и неизменных внешних условиях за
последующие 10 минут не более ±0,015%.
2. 4. Уровень выходной мощности генератора не менее
50 мВт на внешней нагрузке 50 Ом с КОВ не более 1,5.
Примечания. I. Генератор имеет два идентичных выхода высоко-
частотной энергии. 2. При одновременном использовании обоих выходов
мощность на каждом из них может быть меньше указанной.
2. 5. Выходная мощность генератора регулируется в пре-
делах не менее 30 дБ относительно максимальной,
2. 6. Кратковременная нестабильность выходной мощнос-
ти генератора после получасового самопрогрева при работе
в режиме непрерывной генерации и неизменных внешних
условиях за последующие 10 минут не более ±0,15 дБ.
2. 7. Генератор сигналов обеспечивает следующие виды
работ:
а) непрерывную генерацию (НГ);
б) внутреннюю модуляцию меандром с частотой 1000 Гц
±10% (ВНУТР ), асимметрия меандра — не более
10%;
в) внешнюю модуляцию прямоугольными импульсами по-
ложительной (ВНЕШН. _) и отрицательной (ВНЕШН.
) полярности длительностью от 1 до 20 мкс с частотой
посылки от 100 до 10000 Гц. Амплитуда моделирующих им-
пульсов — о: 30 до 80 В. Форма выходных высокочастотных
импульсов;
— фронт не более 0,3 мкс;
— спад - не более 0,5 мкс;
не равномерность вершины импульса — не более 10%;
— нестабильность фронта и спада импульса (флюктуа-
ция) - не более 0,5 мкс.
Примечания. . Длительность ВЧ импульсов от 1 до 3 мкс не га-
рантируется 2. Модулирующий импульс должен иметь фронт, не более
0.2 мкс спад не более 0,3 мкс, неравномерность вершины импульса —
не более 10%.
2. 8. В режиме меандра генератор выдает сийхронизнрую-
4
щие импульсы обеих полярностей амплитудой не менее 5 В.
2. 9. При внешней частотной модуляции величина девиа-
ции не менее 6 МГц. Частота модулирующего напряжения
от 100 до 4000 Гц.
2. 10. Паразитная частотная девиация в режиме непре-
рывной генерации не превышает 7-10 от несущем частоты.
2, 11. Нормальные условия эксплуатации:
— окружающая температура-----1-20 ±5°С;
— относительная влажность — 65 ±15% при температу-
ре воздуха ±20 ±5°С;
— атмосферное давление — 750 ±30 мм рт. ст.
(100000 ±4000 ПА );
— напряжение питания сети — 50 Гц 220 В ±2%.
2. 12. Рабочие условия эксплуатации:
— окружающая температура — от минус 30 до ±50°С;
— относительная влажность — до 95% при температуре
воздуха +25°С;
— питание генератора осуществляется от сети перемен-
ного тока с частотой 50 Гц ±1% напряжением 220 В ±10%
•к 7
или от сети с частотой 400 Гц _з% напряжением 115 В
±5% и 220 В ±5%. Содержание гармоник до 5%.
2. 13. Время самопрогрева генератора — 30 минут. Вре-
мя прогрева при работе с внешними температурами ниже
0’С — 1 час.
2. 14. Габариты генератора — 390X300X280 мм.
2. 15. Масса генератора — 18 кг;
2. 16. Мощность, потребляемая генератором от сети, — не
более 150 В А.
2. 17. Генератор рассчитан на 8-часовую непрерывную
работу.
3. Состав изделия и комплект поставки
3. 1. Прибор поставляется в следующем комплекте
(табл. 1). Таблица 1
Наименование 1 Обозначение Кол., шт. Приме- чание
ЕЭ2.750.349 Сп
£Я1.1Ы-.028-€п
ЕЭ4.850.234 Сп
ЕЭ4.850.208 Сп
1. Генератор сигналов
высокочастотный Г4-122
А Ящик )кладочный
3. Кабель соединительный
4. Кабель соединительный
Продолжение таб г.
Наименование Обозначение | Кол" 1 шт 1 Приме- чание
’ Кабель соединительный ЕЭ4.859 177 Сп 2
Провод соед ини тельный ЕЭ4.863.04! Сп 2
7. Муфта ВЧ переходная ЕЭ3.64О 535 Сп 2
х Вставка специальная 50 Ом ЕЭЗ.640.808 Сп 1
9. Предохранитель ПМ2 НИ 0.481.017 1
10. Предохранитель ПМЗ НИ0.481.О17 1
11 Клистрон К-351 щрз.зго.ощ ту 1
12. Ящик укладочный ЕЯ4.161.965 Сп 1
'3 Паспорт ЕЯ 1.289.087 ПС 1
4 Устройство и принцип работы
4. 1. Конструкция
4. 1. 1. Генератор сигналов высокочастотный Г4-122 вы-
полнен в виде переносного прибора.
В основу конструкции положена полублочная система,
обеспечивающая большое удобство в эксплуатации и свобод-
ный доступ ко всем элементам при большом коэффициенте
заполнения объема генератора. Для этого блок передней
панели'с контуром ВЧ шарнирно связан С шасси,, где распо-
ложены модулятор и питание генератора. Соединительный
жгут между блоками не нарушается при откидывании перед-
ней панели.
Расположены и назначение органов управления приведе-
но на рис. 1.
Переключены сети 115 или 220 В осуществляется при
помощи тумблера В5, установленного под заглушкой па зад-
ней стенке шасси прибора. Генератор, вставленный в фут-
ляр. крепится в последнем винтами со стороны передней
панели и дна.
4. 1.2. Конструктивно контур генератора высокой часто-
ты представляет собой резонатор, выполненный в виде тру
бы, внутри которой помещена линия, образующая, вместе
с трубой коаксиальный отрезок.
Для перестройки частоты генератора внутри коаксиаль-
ной линии перемещается бесконтактный Z-образный плун-
6
жер, представляющий собой комбинацию четвертьволновых
отрезков.
Сохранение зазоров между стенками резонатора и плун-
жера достигается применением пленки из фторо-пласта — 4.
Для съема ВЧ энергии в полость резонатора вводится
петля, выполненная из центральной жилы ВЧ кабеля. Съем-
ник ВЧ энергии соединен коаксиальным кабелем с ВЧ разъе-
мом на передней панели. Резонатор крепится на литом крон-
штейне, укрепленном непосредственно на передней панели.
Перемещение плунжера резонатора осуществляется тремя
диэлектрическими тягами, приводимыми в движение кулач-
ком.
Привод к кулачку от ручки управления производится по-
средством червячной передачи. С осью червяка при помощи
безлюфтовой шестерни связан лимб настройки частоты, а с
осью червячного колеса связан кулачок микровыключателя
и сдвоенный .потенциометр, посредством которого автомати-
чески меняется напряжение на отражателе клистрона по
определенному закону. Контур со всеми отводами представ-
ляет собой хорошо экранированную от излучения ВЧ энер-
гии систему.
Выводы проводов питания генераторной лампы сделаны
через поглотительные фильтры из карбонильного железа.
Съемники ВЧ энергии выведены через предельные волново-
ды и фильтры из карбонильного железа.
Генераторная лампа помещается в литом ламподержате-
ле, обеспечивающем хорошую экранировку. Сеточный диск
генераторной лампы прижимается торцом корпуса ламподе-р-
жателя к перегородке внешней трубы резонатора. Кониче-
ский вывод сетки генераторной лампы входит в пружинный
контакт внутренней линии.
Напряжение на отражательный электрод генераторной
лампы подается через ВЧ фильтр, выполненный в виде ме-
таллической трубки, внутри которой помещены втулки из
карбонильного железа. Провод проходит через фильтр и па-
яется к пружинному контакту, выполненному в виде чашечки.
4. I. 3. Блок импульсно-силовой выполнен на алюминие-
вом шасси, состоящем из горизонтального и наклонного шас-
си и двух боковых кронштейнов. На шасси имеются крон-
штейны, с помощью коте рых оно крепится к передней пане-
ли. Расположение всех элементов блока дано в приложе-
нии 2.
4. 2. Описание электрической схемы и принцип действия
4. 2. 1. Принцип действия прибора и взаимодействие
7
основных узлов поясняет структурная схема прибора, пред-
ставленная на рис. 2.
Схема принципиальная электрическая прилагается в при-
ложении 1.
Внешней мойцляция
Рис. 2. Структурная схема прибора.
1 — генератор высокой частоты; 2 — блок индикации и съема
выходной мощности; 3 — блок импульсно-силовой
4. 2. 2. В качестве генераторной лампы попользуется кли-
строн К-351 (Л9).
Колебательная система генератора выполнена в виде
отрезка коаксиальной линии. Перестройка генератора осу
ществляется перемещением Z-образного плунжера. Заданный
диапазон частот перекрывается при работе контура на 74 X
использованием двух соседних зон.
Изменение напряжения на отражателе по определенному
закону при перестройке генератора осуществляется с помо-
щью сдвоенного потенциометра R40 и R44, а переключение
зон — с помощью микровыключателя В2.
Напряжение на отражателе в начале первой зоны (нача-
ло диапазона) выставляется потенциометром R37, в конце
зоны — потенциометром R42. Ручка НАПРЯЖЕНИЕ ОТ-
РАЖАТЕЛЯ при этом устанавливается в среднем положе-
нии. Напряжение в начале второй зоны выставляется потен-
8
цнометром R36, з конце второй зоны (конец диапазона) -
потенциометром R46.
С передней панели прибора возможна дополнительная
подстройка напряжения на отражателе в центр зоны рези-
стором R43 по максимальному отклонению стрелки индика-
торного прибора,
4. 2. 3. Узлы сьема и индикации мощности обеспечивают
выдачу высокочастотной энергии в нагрузку и контроль
наличия ее на выходе генератора. Наличие двух раздельных
высокочастотных выходов дает возможность одновременно
снимать мощность и производить контроль работы с по-
мощью волномера пли осциллоскопа.
Съем ВЧ энергии производится штырем, помещенным в
полость резонатора. ВЧ энергия коаксиальным кабелем вы-
водится на переднюю панель генератора через специальный
индикаторный тройник. В тройнике устанавливается держа-
тель детектора с петлей связи и диодами Д5 и Д6.
Микроамперметр ИП1 с помощью тумблера ВЗ может
быть подключен к любому выходу ВЧ и обеспечивает кон-
троль относительного изменения высокочастотной энергии на
выходе генератора при работе на согласованную нагрузку.
4. 2. 4. В генераторе Г4-122 применена схема модуляции
по отражателю генераторной лампы. В качестве модулятора
используется вторая половина лампы Л4.
При отсутствии модулирующего импульса вторая полови-
на лампы Л4 открыта и через нее протекает ток. создаю-
щий на анодной нагрузке лампы (R20—R22) падение напря-
жения 75—80 В. которое суммируется с напряжением, сни-
маемым с потенциометра сопровождения R40 и выводит гене-
раторную лампу из зоны генерации.
При подаче отрицательного импульса на сетку лампа
модулятора запирается и напряжение на отражателе уста-
навливается в центре зоны. При внешней импульсной моду
ляции отрицательный импульс подается непосредственно на
сетку модуляторной лампы. Положительный модулирующий
импульс на сетку модуляторной лампы подается через ин
версный каскад (1-я половина лампы Л4).
Для пропускания широкой полосы частот следования им-
пульсов применяются два конденсатора разной емкости, сое-
диненные параллельно (СН_ и С12).
В режиме ВНУТР. J 1_Гисточником модулирующего
напряжения является обычный самовозбуждающийся сим-
метричный мультивибратор, собранный на лампе ЛЗ. Анод
каждого из триодов лампы ЛЗ через конденсаторы связи С6
и С7 связан с сеткой другого триода. Длительность генери-
9
руемых импульсов определяется временем разряда этих кон-
денсаторов через резисторы R13, R15 и R12, R14 соответ-
ственно.
Переменные резисторы R14 и R15 дают возможность ре
гулировать длительность импульсов (частоту меандра) и их
симметричность при смене лампы.
Корректирующие цепочки (RIO, С8 и Rll, С9) служат для
улучшения формы импульсов.
.Одновременно через дифференцирующую цепочку (Со.
R7) и конденсатор С4 на гнездо СИНХР. ОСЦИЛ. подаются
синхронизирующие импульсы обеих полярностей. Регули-
ровка амплитуды импульсов на выходе модуляторной лам-
пы (падение напряжения на анодных сопротивлениях при
отсутствии модулирующего импульса) осуществляется рези-
стором R50, а в режиме меандра — резистором R49.
4. 2. 5. Блок питания обеспечивает следующие напря-
жения:
а) постоянное стабилизированное напряжение 250 В;
б) постоянное стабилизированное напряжение 500 В;
в) постоянное нестабилизированное напряжение 250 В;
г) переменное нестабилизированное напряжение 6,3 В;
д) переменное стабилизированное напряжение 6,3 В.
Питание генераторной лампы осуществляется от двух
выпрямителей с электронной стабилизацией. Электронные
стабилизаторы служат для стабилизации напряжений при
изменении напряжения питающей сети в пределах от +10%
до минус 10% ц при изменении нагрузки. Выпрямитель 500 В
собран на диодах ДЗ, Д4, Д8. Д9 по мостиковой схеме
Электронная схема стабилизатора 500 В собрана на токо-
регулирующей лампе Л6 и на управляющей — Л7. Для
создания опорного напряжения используется стабилитрон Л8
Принцип действия электронного стабилизатора заклю-
чается в следующем: всякое изменение, например, увеличе-
ние напряжения на нагрузке, воздействует через делитель
(R33. R34 и R35) на управляющую сетку лампы /17, вызы
вая соответствующее увеличение ее потенциала. Потенциал
катода этой лампы поддерживается постоянным посредством
стабилитрона Л8.
Увеличение потенциала сетки лампы Л7 вызывает умень-
шение потенциала анода этой лампы, которое в свою очередь
воздействует на сетку лампы Л6 и вызывает увеличение се
сопротивления. Это приводит к полному восстановлению
напряжения на нагрузке. Аналогично протекает процесс при
уменьшении напряжений на нагрузке
Анодной нагрузкой лампы Л 7' является резистор R29. На
10
экранную сетку лампы Л7 напряжение подается через рези-
сторы R30 и R31. Резистор R32 обеспечивает прохождение
через стабилитрон (Л8) тока, необходимого для его нормаль-
ной работы.
Конденсатор С17 уменьшает пульсации стабилизирован-
ного напряжения, так как через него переменная составляю-
щая стабилизированного напряжения подается на сетку лам-
пы Л7 полностью, минуя делитель (R33, R34 и R35). Конден-
сатор С18 является выходным фильтром стабилизатора.
Точна.я величина стабилизированного напряжения уста-
навливается при помощи резистора R34. Уровень пульсаций
составляет около 40 мВ. Стабилизированное напряжение
500 В поступает на делитель (R36—R46), с которого сни-
мается отрицательное напряжение на отражатель.
Выпрямитель 250 В собран на диодах Д1 и Д2 по обыч-
ной двухполупериодной схеме с электронной стабилизацией.
Стабилизатор напряжения 250 В работает на токорегули-
рующей лампе Л1 и управляющей Л2. Опорным напряже-
нием для стабилизатора 250 В является стабилизированное
напряжение 500 В. Схема и принцип работы стабилизатора
250 В аналогичны описанной выше.
Точная величина стабилизированного напряжения 250 В
устанавливается резистором R5. Уровень пульсаций состав-
ляет около 30 мВ. Плюс источника 250 В поступает на резо-
натор.
Модулятор питается от третьего, нестабилизи.р.иван'пого
выпрямителя 250 В, собранного по двухполупериодной схеме
на полупроводниковом диоде ДЮ. Фильтром служат конден-
саторы С19, С20, С21 и дроссель Др1.
Накал генераторной лампы стабилизирован при помощи
лампы ЛЮ. Величина напряжения накала регулируется ре-
зистором R48.
5. Указания мер безопасности
5. 1. При регулировочных и ремонтных работах необходи-
мо соблюдать осторожность, так как в отдельных точках схе-
мы имеются потенциалы порядка 800 В постоянного тока и
220 В (или 115 В) переменного тока.
5. 2. При присоединении испытуемых устройств во избе-
жание облучения ВЧ энергией работающего с генератором
ручки РЕГУЛИРОВКА ВЫХОДА вывести в крайнее левое
положение, а свободный выход ВЧ закрыть заглушкой. Ра-
бота с ненагруженным выходо.м недопустима.
5. 3. Перед включением в сеть прибор заземлить.
1!
6. Подготовка изделия к работе и порядок работы
6. 1. Прежде, чем начать работу с генератором, необхо-
димо внимательно изучить паспорт, а также ознакомиться
со схемой и конструкцией прибора.
6. 2. Убедиться в том. что условия эксплуатации соответ-
ствуют п. 2. 14 пли п. 2. 15 настоящего паспорта.
6. 3. Убедиться в том, что положение переключателя сети
В5 и номинал предохранителя соответствуют номинальному
напряжению сети. Включить кабель питания в сеть.
Примечания: 1 Прибор выпускается заводом включенным на
на 220 В. 2. При питании от сети 60 или 400 Гц переключатель сети В5
установить в положение, соответствующее номинальному напряжению
се гн.
6. 4. Вывести съемники мощности (крайнее левое поло-
жение ручек РЕГУЛИРОВКА ВЫХОДА I и РЕГУЛИРОВ-
КА ВЫХОДА II. что соответствует положению наименьшей
связи с генератором).
6. 5. Подключить нагрузку к выходу генератора, другой
выход, если он не используется, закрыть заглушкой.
Реактивные нагрузки, например измерительную линию,
необходимо подключать к генератору через постоянный де
литель с затуханием не менее 5—10 дБ.
6. 6. Ручкой НАСТРОПКА установить требуемую частоту
генератора.
6. 7. Включить тумблер СЕТЬ и дать генератору про-
греться не менее 5 минут. Индикатором включения является
лампа Л5.
6. 8. Переключателем рода работ В1 выбрать желаемый
род работы генератора.
Каких-либо особых указаний по включению и установке
органов управления для различных видов работы не тре-
буется.
6. 9. Стрелочный индикатор служит для относительной
оценки изменения мощности выходов, определения установ-
ки максимальной мощности и для контроля отсутствия пере-
грузки генератора.
Необходимо иметь в виду, что перегрузка генератора
(слишком сильная связь с генератором) недопустима, так
как колебания могут стать неустойчивыми.
7. Техническое обслуживание
7. 1. Техническое обслуживание проводится с целью обес-
печения работоспособности генератора в течение его экс-
плуатации.
12
7. 2. Виды технического обслуживания
1.2. 1. Внешний осмотр состояния генератора:
а) проверка крепления органов управления и регулиров-
ки, плавности их действия и четкости фиксации;
б) состояние лакокрасочных и гальванических покрытий;
в) проверка комплектности генератора и исправности ка-
белей, придаваемых к генератору;
г)' проверка общей работоспособности механизма генера-
тора.
7. 2. 2. Осмотр внутреннего состояния монтажа и узлов
прибора производится после истечения гарантийного срока—
один раз в год и после ремонта.
Проверяется крепление узлов, состояние, контактов ВЧ
тракта, паек, качество работы переключателей, отсутствие
сколов и трещин на деталях из пластмассы, заменяется смаз-
ка на фиксаторах переключателей, удаляется грязь и корро-
зия, коррозийные места зачищаются и покрываются смазкой.
Все трущиеся поверхности смазать тонким слоем смазки
ОКБ-122-7 МРТУ 38-1-230-66.
8. Указания по поверке
8. 1. Контрольно-измерительная аппаратура, применяемая
при поверке, должна иметь погрешности не более:
а) измерение диапазона частот ±0,25% (Ч2-9А);
б) измерение звуковых частот ±2%- (С1-3 или С1-16);
в) измерение мощности высокой частоты ±10% (МЗ-8
или МЗ-11);
г) измерение постоянных токов и напряжений ±1,5%
(Ц-56 или ВК7-9);
д) измерение переменных токов и напряжений ±1,0%
(Ц-56 или ВК7-9).
8. 2. Погрешность частотной шкалы и диапазон частот
генератора определяется измерением частоты в точках 1800.
3000 МГц и в любых пяти промежуточных точках диапазона
по внешнему волномеру типа Ч2-9А или аналогичному.
Измерения производятся в режиме непрерывной генера-
ции.
После смены генераторной лампы производится подрегу-
лировка напряжения на отражателе и коррекция частотной
шкалы согласно методике, приведенной в п. 9. 3. 3.
8. 3. Кратковременная нестабильность частоты проверя-
ется на любой частоте диапазона в режиме непрерывной ге-
нерации на любом выходе генератора после получасового
самопрогрева.
13
Производится измерение частоты образцовым волномером
в конце каждых 10 минут в течение часа.
8. 4. Проверка выходной мощности прибора производит
ся на частотах 1800 и 3000 МГц и любых пяти промежуточ-
ных частотах диапазона.
Измерение выходной мощности производится прибором
513-8 или М3 11 на одном выходе, второй выход при этом
выведен и закрыт заглушкой.
8. 5. Кратковременная нестабильность выходной мощнос-
ти поверяется на любой частоте диапазона по схеме, пред-
ставленной на рис. 3.
R1 — резистор СП 15 кОм; R2 — резистор СП 1 кОм; R3 — резистор
МЛТ-0,5 2 кОм; R4 — резистор МЛТ-0,5 20 кОм; BI — тумблер; Ки1 —
кнопка; Д — детекторная головка с детектором типа ДК-В4; ИП1 —
фотокомпенсационный микровольт-микроамперметр типа Ф116/1; ИП2 —
микроамперметр типа М-24; Б1 — сухой элемент типа IKC-У-З (СА-
ТУРН); А — развязывающий аттенюатор.
Сигнал с выхода генератора через развязывающий атте-
нюатор подается на детекторную головку.
Тумблером В1 замкнуть цепь компенсирующего тока, ре-
зисторами R1 и R2 установить величину компенсирующего
тока, равную 125 мкА по прибору ИП2.
Изменяя величину ВЧ сигнала на входе детекторной го-
ловки, добиться нулевого показания прибора ИП1 (прибор
должен работать на пределе измерения 15 .мкА). После это-
го, нажав кнопку Кн1, с помощью резисторов R1 и R2 уста-
новить компенсирующий ток 125 мкА по прибору ИП2 и,
изменяя уровень мощности генератора, установить стрелку
прибора ИП1 на 30 делений шкалы; затем, нажимая кнопку
14
Kill в конце каждых 10 минут в течение 1 часа, снимать
показания прибора ИП1 — X в делениях шкалы.
Уход .мощности генератора в децибелах определяется
по формуле:
А = 0,005 (X -Xi),
где Xi и Х2 — показания прибора в начале и конце каждых
10 минут.
Примечания: 1 Детекторная головка должна расползаться даль-
ше от всех нагревательных приборов для того, чтобы в процессе изме-
рения температура ее оставалась постоянной. 2. Соединительные ВЧ ка
бели при измерении не двигать, желательно жестко крепить к сто.р.
8. 6. Поверка внутренней модуляции производится набтю
дением формы огибающей продетектированных и усиленных
высокочастотных импульсов с любого выхода на экране ос-
циллоскопа.
Для поверки можно использовать комплект детекторных
головок от приборов УЗ-7 и УЗ-7А.
При номинальном напряжении сети определяется погреш-
ность частоты следования 1000 Гц ±10% на выходе детек-
торной головки.
Асимметрия меандра определяется как отношение раз-
ности длительности двух полупериодов к длительности ме-
андра, выраженное в процентах.
Поверка производится на частотах 1800 МГц, 3000 МГц
и в любых двух промежуточных точках диапазона при на-
стройке генератора на центр зоны по максимуму отклонения
стрелочного прибора ручкой НАПРЯЖЕНИЕ ОТРАЖАТЕ-
ЛЯ.
8. 7, Импульсы для синхронизации осциллоскопа при
внутренней модуляции меандром проверяются на гнезде
СИНХР. ОСЦИЛ. Измерения производятся импульсными
вольтметром пл<и осциллоскопом.
8. 8. Для поверки внешней модуляции на гнездо ВНЕШН
1_ подается прямоугольный импульс положитель-
ной или отрицательной полярности от импульсного генера-
тора. Прибор должен быть установлен в режим внешней
модуляции с помощью переключателя рода работ.
С детекторной головки, подключенной к выходу прибора,
импульс подается на осциллоскоп. Проверяется фронт, спад
импульса и неравномерность вершины, которые должны быть
не более 0,3; 0,5 мкс и 10% соответственно.
8. 9. Скачок частоты генератора при переключении зон
15
поверяется при настройке генератора ручкой НАПРЯЖЕ-
НИЕ ОТРАЖАТЕЛЯ в центр каждой из зон. Переключение
зон производится переключением микровыключателя вруч-
ную в области переключения зон, не изменяя настройку
частоты генератора. Измерения производятся на малых уров-
нях мощности.
8. 10. Поверка работы прибора при питании от сети с
частотой 50 и 400 Гц производится включением прибора в
сеть Jc указанными частотами. При этом на одной из частот
шапазопа на одном из выходов контролируется выходная
мощность и частота генератора. Проверяется работоспособ-
ность модулятора.
8. 11. Поверка генератора на соответствие техническим
характеристикам производится один раз в 12 месяцев и пос-
ле ремонта.
8. 12. Методика поверки отвечает требованиям 1 ОСТ
14661-69 «Генераторы сигналов измерительные. Методы и
средства поверки».
9. Характерные неисправности и методы
их устранения
9 1. Указания по ремонту
9. 1. 1. При проведении ремонта необходимо соблюдать
меры безопасности!, перечисленные в п.п. 5. 1, 5. 2 и 5. 3.
9. 1. 2. При проведении ремонта средней сложности сле-
дует руководствоваться нижеизложенными указаниями по
ремонту, перечнем наиболее часто встречающихся или воз-
можных неисправностей прибора.
При ремонте генератора следует пользоваться таблицами
режимов ламп, планами размещения основных электриче-
ских элементов и намоточными данными, приведенными в
приложениях.
Для разборки генератора необходимо ручки РЕГУЛИ-
РОВКА ВЫХОДА I и РЕГУЛИРОВКА ВЫХОДА II поста-
вить в крайнее правое положение, отвернуть четыре винта
на передней панели и два винта на нижней стенке футляра
и извлечь прибор из футляра.
В случае необходимости дальнейшей разборки отвернуть
по два верхних винта с каждой стороны крепления шасси к
передней панели, отсоединить ось переключателя рода работ
и откинуть переднюю панель. После этого можно приступить
к измерениям сопротивлений и режимов схемы.
16
9 2. Перечень наиболее часто встречающихся
или возможных неисправностей
1аблица 2
Возможная неисправности Вероятная причина Методы >странен-ия
1 При нормальной вы ходной мощности нет отклонения индикатора на одном нз выходов. 11ерегорел диод (Д5, Д6). Сменить.
2. Неустойчивый уро- вень мощности и уход 1. Нарушена стабили- зация напряжения. Проверить.
частоты. 2. Перегружен генера- тор. Уменьшить связь.
3. Генератор работает на участках диапазона. 1. Нет отрицательного напряжения на отража- теле. 2. Неисправна систе- ма регулировки напря- жения на отражателе или не отрегулирована после смены ламп. Проверить. Исправить Отрегулировать
4. Нет модуляции ме- андром при наличии внешней импульсной мо- дуляции. Не работает лампа ЛЗ.' Сменить.
5. Отсутствует любой вид импульсной модуля- ции, в режиме НГ при- бор работает. Не работает лампа Л4. Сменить.
6. Нет показаний ин- дикаторного прибора на обоих выходах при на- личии мощности. Не работает индика- торный прибор ИП1. Сменить.
Приведенный перечень неисправностей не является исчер-
пывающим. Методика ремонта прибора не отличается от
обычной методики ремонта радиотехнического оборудования.
9. 3. Регулировка генератора при смене ламп
!). 3. 1. После смены лампы ЛЗ необходимо отрегулиро-
вать частоту и симметрию меандра при помощи двух рези-
сторов R14 и R15. Измерение параметров производится при
помощи осциллоскопа на конденсаторе С12 со стороны сетки
лампы Л4 в положении переключателя рода работ ВНУТР.
-П-Г.
9. 3. 2. После смены лампы Л4 отрегулировать величину
17
амплитуды импульса и меандра резисторами R49 и R50, при
этом продетектированные высокочастотные импульсы наблю-
дать на экране осциллоскопа. Величину амплитуды на аноде
модуляторной лампы установить такой, чтобы при регулиров-
ке напряжения на отражателе с передней панели ручкой
НАПРЯЖЕНИЕ ОТРАЖАТЕЛЯ не было паразитных'высо-
кочастотных колебаний в режиме меандра и импульса при
любой полярности и длительности модулирующего импульса.
9. 3. 3. После смены генераторной лампы Л9 необходимо:
— скорректировать напряжение накала при помощи ре-
зистора R48 дю величины 6,3 В;
— отрегулировать характер изменения напряжения на от-
ражателе по диапазону частот.
Примечание: При смене генераюрной лампы необходимо вывести
оба съемника Мощности.
Все установки напряжений и проверка кривой изменения
напряжения производятся при контроле частоты резонанс-
ным волномером, а примерный центр зоны определяется по
максимуму отклонения стрелочного прибора. После установ-
ки конечных точек также проверяются 10—15 промежуточных
точек для того, чтобы убедиться в правильности работы
системы регулировки. Переключить прибор в режим ВНУТР.
1_|~ и, просматривая продетектированный меандр на
экране осциллоскопа, вновь провести проверку зоны в преж-
нем порядке, производя дальнейшую подрегулировку по луч-
шей форме меандра; произвести коррекцию частотной шкалы
по внешнему волномеру путем поворота ее в ту или другую
сторону так, чтобы погрешность установки частоты в оциф-
рованных точках не превышала ±1%.
9. 3. 4. После смены ламп блока питания проверить и
установить напряжения 500 В резистором R34 и 250 В рези-
стором R5.
• *?6
10 Свидетельство о приемке
Генератор сигналок высокочастотный Г1-122 ЕЭ2.750.349Сп
заводской ио ЗЮМ оответствует техническим усло-
виям ЁЭ1ч289.087 1У и пчтзнан годным для эксплуатации.
Приложение I
Сведения о результатах проверки
инспектирующими и проверяющими лицами
Вид
осмотра '
или про-
верки
Результат
осмотра
mu проверки
Должность,
фамилия,
и подпись
проверяющего
Приме
чание
ПРИЛОЖЕНИЯ
Генератор сигналов Г4-122
Перечень элементов
Поз обозиач. Наименование и тип Кол. Примечание
Резисторы
: 488
R1 МЛТ-1-1 МОм+Ю . 1
R2 МЛТ-1-120 кОм±Ю% 1
R3 МЛТ-1-15 кОм±Ю°, МЛТ-1-91 кОм+5% 1
R4 1
R5 И СП-П-1-А-22 кОм-20% 1
R6 МЛТ-2-180 кОм±5%, 1
R7 МЛТ-0,5-15 кОм±10% 1
Р8, R9 МЛТ-2-12 кОм+10% 2
RIO, R11 МЛ Т-0,5-1,2 МОм ±10"' 2
R12, R13 МЛ Т-0,5-270 кОм ±10' 2
R14. R15 СПЗ-9а-16-470 кОм-20 u о
R16 МЛТ-0.5-.560 Ом±Ю0'. 1
R17 МЛ Т-0,5-680 кОм ±10' 1
РР МЛ Т-2-470 Ом ±10% 1
RI9 МЛТ-0,5-680 кОм±Ю' 1
R20—R22 МЛТ-1-8,2 кОм±Ю0' 5
R23 МЛ Т-0,5-200 кОм ±16' 1
R24 МЛТ-1-2,2 кОз+10% 1
R25 МЛТ-0.5-100 Ом±10% 1
R26 МЛТ-0,5-560 кОм±10% 1
Rn”. R28 МЛТ-2-200 кОм + Ю"' 2
ROQ МЛТ-1-1 МОм+10% 1
R30, R3I МЛТ-2-27 кОм±10°/ 2
R32 МЛТ-1-3 9 кОм±10°( 1
R33 МЛ Т-2-91 кОм ±5% 1
R34 II СП-П-1-А-22 кОм-20% 1
R35 МЛТ-1-36 кО.м±5% 1
R3G, R37 ППЗ-11-10 кОм+50' 2
R38, R39 МЛТ-1-12 кОм+10% 2
R40, R44* R4I Потенциометр сдвоенный 40/40 кОм ±20% 5 В г МЛТ-2-16 кОм+5% 1 1
R42 R43 Потенциометр ППЗ-11-10 кОм±5% II СП-1-1-А-10 кОм-20% ОС 3-20 1 1
R45 МЛТ-1-12 кОм±10% 1
R46 ППЗ-11-10 кОм+5% 1
R47 II СП-1-1-А-22 кОм-20% ОС-5 20 1
R48 ПЭВР-10-51 Ом 10% 1
R49 СПЗ-Эа-16-4,7 кОм-20% 1
R50 СП2-2-0,5-16-470 Ом 1
* НЛП
+0,3-40 кОм+5%
ПТП 52 В+0,45-40 кОм±5%
ЕЭ4.685.052 Сп
или ППЗ-43
или ППЗ-43
29
Поз. обознач. Наименование н тип Кол. Примечание
R51, R52 МЛТ-2-Ю0 кОм±10% 2
R53 МЛ Т-2-62 кОм ±10''.' 1
Конденсаторы
С1 К50-ЗБ-300-50 1
С2 МБГП-2-200-А-0.5-11 1
СЗ МБГП-2-400-А-0.5-П 1
С4 • КСОТ-2-500-Б-Ю00+Ю 1
С5-С7 КСОТ-2-500-Г-470±10%. 3
С8, С9 КТ-2а-М47-22±Ю°/о-3 2
СЮ КБГ-М2-600-0,01±20% 1
СИ КСОТ-2-500-Б-Ю00±Ю% 1
С12 МБГЦ-2-1000-А-0.1-П 1
С13 МБ ГП-2-1500- А-0,25-11 1
С14, С15 К50-ЗБ-450-20 2
С16 МБГП-2-400-А-0,25-11 1
С17, С18 МБГП-2-600-А-0,25-11 2
СЮ—С21 К50-ЗБ-450-20 3
С22 МБГЦ-2-1000-А-0,1-П 1
С23, С24 Конструктивные 2 Входят
С 25 МБ ГО-2-600-0,5-11 1 в ЕЭЗ.219.022 Сп
С26 К50-ЗБ-300-50 1
Лампы
Л1 6С19П-В 1
Л 2 6ЖЗП 1
ЛЗ 6НЗП 1
Л4 6Н6П 1
Л5 ТН-0,3 1
Л6 6С19П-В 1
Л7 6ЖЗП 1
Л 8 СГ1П 1
Л9 Клистрон К-352 1
ЛЮ 0,85Б 5,5-12 1
Тр1 Трансформатор 1 ЕЯ4.700.093 СБ
Др1 Дроссель Д23-10-0,07 1
В1 Переключатель 5П4Н-К8 1
В2 Микровыключатель 1
ВЗ, В5 Тумблер ТЗ 2
В4 Тумблер Т1 1
ИП1 Микроамперметр
М261М-100 кл. 1.5 1
Д1-Д4 Диод полупроводниковый ДЮ09 4
До, Д6 Диод полупроводниковый ДК-В4 2
Д8, Д9 Диод полупроводниковый ДЮ09 2
дю Диод полупроводниковый ДЮ09А 1
Пр1* Предохранитель ПМ 1 См 'схему
П1 Планка 4-контактная 1 ЕЯ6.670 025
Прим ечание. Конденсаторы поз. С2, СЗ, С16—С18 и С22 разре
шается применять по третьему классу точности
X
3
я
и
о
я
о
о
S
я
ы
ы
S
«
<
я
Я
С
и
о
н
я
ы
S
ы
£0
X
S
я
о
ы
Sr*
S
я
н
я
ы
ч
и
Рис. 1. Шасси генератора (вид сверху).
3
Шасси генератора (вид снизу).
Рис 3 Наклонное шасси генератора (вид снизу)
Рис. 4. Передняя панель генератора (вид со стороны монтажа).
32
33
Приложение 3
Справочное
ТАБЛИЦА РЕЖИМОВ ЛАМП
Поз. обо- значение Ножка Режим работы
НГ внутр. внешн. внешн.
Л1 1, 3, 6, 8 360 360 360 360
2, 7 <210 ею 210 210
9 250* 250* 250* 250*
Л2 5 210 210 210 210
6 26 26 26 26
1 -(0,2—1,8) -(0,2—1,8) -(0,2-1,8) -(0,2-1.8)
2, 7 0 0 0 0
Л6 1, 3, 6, 8 135** 135 135 135**
2, 7 —45** —45* —45*- —45**
9 0 0 0 0
Л7 5 —45** —45 - -45* —45**
6 —320 —320 —320 —320
1 —348 —.348 —348 —348
2, 7 —350 —350 —350 -350
Л8 1, 5 —350 —350 -350 -350
2, 4, 7 —500* —500* 500* -500*
Л9 резонатор 250* 2'0* 250* 250*
отражатель -(115-265) -(1*0-300) — (180-330) — (180-330)
катод 0 0 0 0
накал 6,1—6,5 6,1—6,5 6,1—6,5 6,1—6,5
ЛЗ 2 — 0 —• —
3 — -(2-15) —
4 — 200 — —
6 — 200 —
7 — -(2-15) — —
8 0 ——
Л 4 1 — — 275
2 —— — — 0
3 — —- — 11
6 — (170—250) (120—240) (120-240)
7 —— 0 0 0
8 — (15-55) (1-8) (1-8)
Примечания: 1. Напряжения на лампах Л1, Л2 и Л6—Л9 изме-
рены относительно катода прибором типа К-351, а на лампах ЛЗ и Л4 —
относительно общей точки С21 и С22. 2. Все измерения, кроме особо ого-
воренных, производятся прибором АВО-5М нли ВК7-9. 3. Напряжения,
отмеченные могут иметь отклонения в пределах ±10% при измерении
прибором Ц-56. 4. Напряжения, отмеченные «**», указаны ориентировоч-
но. 5. Все остальные напряжения могут иметь отклонения в Пределах
20%. 6. Измерения напряжения накала генераторной лампы производятся
на сопротивлении R48 прибором Ц-56 или ВК.7-9. 7. Все напряжения ука-
заны в вольтах.
34
35
Приложение 5
Справочное
НАМОТОЧНЫЕ ДАННЫЕ
Трансформатор ЕЯ4.700.093 СБ
Магнитопровод типа ШЛ 25x32
Сталь Э310, лента 0,35 мм
If ?2 5Т fa р5
J
5 6 11 12 13 14 15 163521 22 2 2 2ч 25 26 31 3*2 33 3^
Номера выводов обмоток Марка провода Диаметр провода, мм Число витков
1-2 ПЭВ-2 0,57 429
3—4 ПЭВ-2 0,57 429
экран
14—15 ПЭВ-2 0,18 855
15—16 ПЭВ-2 0,18 855
экран
5-6 ПЭВ-2 0,18 1840
11—12 ПЭВ-2 0,18 1100
12—13 ПЭВ-2 0.18 1100
21—22 ПЭВ-2 0.41 2и
23—24 ПЭВ-2 0,74 20
25—26 ПЭВ-2 0,74 2(1
31-32 ПЭВ-2 0 74 (,'
43—34 ПЭВ-2 0 80 . Л,
36
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие при-
бора всем требованиям технических условий в течение 18 ме-
сяцев с момента отгрузки прибора потребителю.
Для приборов, поставляемых с приемкой заказчика, га-
рантийные обязательства увеличиваются на время хранения
и пребывания в пути на срок до 12 месяцев со дня выпуска
прибора.
Предприятие-изготовитель обязано в течение гарантийно-
го срока-со дня отгрузки потребителю безвозмездно ремонти-
ровать прибор, вспомогательные и дополнительные части,
вплоть до замены прибора в целом, если они за этот срок
выйдут из строя или их характеристики окажутся ниже
норм ТУ.
Безвозмездный ремонт или замена производятся при ус-
ловии соблюдения потребителем правил эксплуатации, транс-
портирования и хранения.
Гарантийный срок продляется на время от подачи рекла-
мации до введения прибора в эксплуатацию силами изгото-
вителя.
Сведения о рекламациях
Регистрируются все-’предъявляемые рекламации и их крат-
кое содержание.
При отказе в работе или неисправ^ааайиараборов^чз1»пе-~*~
риод гарантийных обязательств потребителем ТоМк&з < । ьI
составлен акт о необходимости ремонта и отправки-тгрибора ‘
предприятию-изготовителю или вызова его представителя по
адресу; г. Киев-252601 (ГСП), предприятие п/я А-7786
ВНУТР.1Л.
нг.
ВЦЕШН
ЧП
ВНЕШН.ТГЛ.
синхр.осциа.
R1
*]~35
В5
R18
2208
2200,
400Гц
50 Гц
Л9
К-351
е-
Л1
бгагв
1,з,б,е
м
6Н6П
1~
R2
Т2
С.10 6НБЛ
R-I0
R17I IR16
С22 -J-
© rndv© wosf i RK
НАСТРОЙКА
РЕГУЛИРОВКА
ВЫХОДА
1 Положение нщробыключателя 62а В25
кпн^о мП°4<?пган0 HQ ^'сркочасгпогпнон
?т4СПаТеНЬ1,1'гРаЗЪеаинень^
игпаоигль 6 taoucuMOCmu от на-
пряжения: ПГ2Эля 2208, ПМЗЗля 1158
48
НАПРЯЖЕНИЕ ЧУВСТВ. ПЕРЕКЛЮЧАТЕЛЬ
.ОТРАЖАТЕЛЯ ИНДИКАТОРА ИНДИКАТОРА
С9
Г--1---,
!-ННН-'
R8
С5 L
{!__
ЛЗ 4,
06
1Н
R9
С7
ЛЗ 6
К11бнзп-
ВНЕШН ЧМ
дз_
R31
R39
~019
ЛЮ
6
5о В1а
4°
Генератор сигналов Г4-122. Схема принципиальная электри ,еская.
