«СТАТИК» 25АСЭ-101

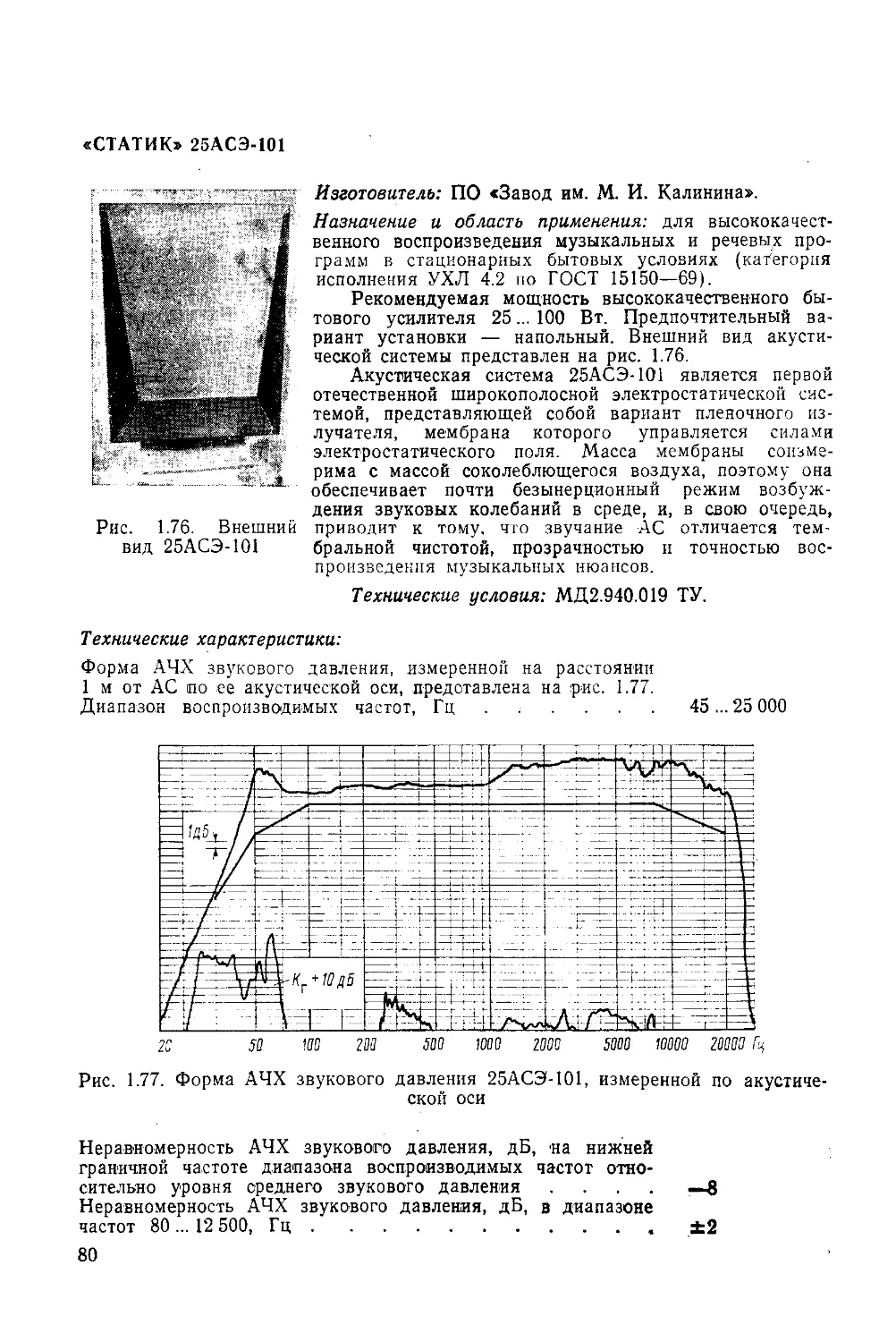

Рис. 1.76. Внешний
вид 25АСЭ-101
Изготовитель: ПО «Завод им. М. И. Калинина».
Назначение и область применения: для высококачест-
венного воспроизведения музыкальных и речевых про-
грамм в стационарных бытовых условиях (категория
исполнения УХЛ 4.2 по ГОСТ 15150—69).
Рекомендуемая мощность высококачественного бы-
тового усилителя 25... 100 Вт. Предпочтительный ва-
риант установки — напольный. Внешний вид акусти-
ческой системы представлен на рис. 1.76.
Акустическая система 25АСЭ-101 является первой
отечественной широкополосной электростатической сис-
темой, представляющей собой вариант пленочного из-
лучателя, мембрана которого управляется силами
электростатического поля. Масса мембраны соизме-
рима с массой соколеблющегося воздуха, поэтому она
обеспечивает почти безынерционный режим возбуж-
дения звуковых колебаний в среде, и, в свою очередь,
приводит к тому, что звучание АС отличается тем-
бральной чистотой, прозрачностью и точностью вос-
произведения музыкальных нюансов.
Технические условия: МД2.940.019 ТУ.
Технические характеристики:
Форма АЧХ звукового давления, измеренной на расстоянии
1 м от АС по ее акустической оси, представлена на рис. 1.77.
Диапазон воспроизводимых частот, Гц .....	.	45 ...25 000
Рис. 1.77. Форма АЧХ звукового давления 25АСЭ-101, измеренной по акустиче-
ской оси
Неравномерность АЧХ звукового давления, дБ, на нижней
граничной частоте диапазона воспроизводимых частот отно-
сительно уровня среднего звукового давления .... —в
Неравномерность АЧХ звукового давления, дБ, в диапазоне
частот 80... 12 500, Гц...................................  ±2
80
Рис. 1.78. Принципиальная электрическая схема 25АСЭ-101
Уровень характеристической чувствительности (характеристи-
ческая чувствительность), дБ (Па/Д/Вт) ............. 82 (0,25)
Характеристика направленности АС, дБ, определяемая по
отклонению АЧХ звукового давления, измеренных под угла-
ми 25±5° в горизонтальной плоскости и 7^2° в вертикаль-
ной плоскости, от АЧХ, измеренной по акустической оси
АС (0°), не более:
в вертикальной плоскости............................±6
в горизонтальной плоскости........................±10
Гармонические искажения АС, %, определяемые суммарным
характеристическим коэффициентом гармоник при уровне	,
среднего звукового давления 90 дБ, на частотах 250 Гц и	>
выше, не более......................................0,5
Номинальное электрическое сопротивление (номинальное зна-
чение полного электрического сопротивления), Ом	. .	.	4
Минимальное значение полного электрического сопротивления,
Ом . '..............................................3,2
Предельная шумовая (паспортная) мощность, Вт	. .	.	100
Масса, кг .	.	.	............	25
Габариты, мм........................................ 920x615x365
Особенности конструкции:
Корпус АС выполнен в виде рамки из металлического профиля, установ-
ленной на основании специальной формы.
С передней стороны на рамке закреплены излучатели. Акустическая сис-
тема содержит три излучателя НЧ и два СЧ—ВЧ. Каждый излучатель пред-
ставляет собой неразборный пакет из двух перфорированных электродов из
стеклотекстолита с прокладками, между которыми натянута металлизированная
лавсановая пленка-мембрана.
С передней и задней сторон излучатели закрыты несъемными декоративны-
ми рамками со звукопрозрачной тканью. В нижней части рамки, с ее задней
стороны, расположен небольшой корпус, содержащий блок преобразователя
входного импеданса, совмещенный с разделительными фильтрами. На задней
стенке этого корпуса крепятся: предохранители цепи звукового сигнала и цепи
питания блока поляризующего напряжения; специальные клеммы для подклю-
чения соединительного кабеля, соединяющего АС с
выходом усилителя мощности; сетевой провод; де-
коративный шильдик с указанием основных техни-
ческих характеристик АС.
На основании системы имеется устройство, поз-
воляющее изменять угол наклона оси излучения по
вертикали. На верхней планке рамки расположен
выключатель электрической сети и индикатор вклю-
чения сети. Принципиальная электрическая схема
акустической системы представлена на рис. 1.78.
