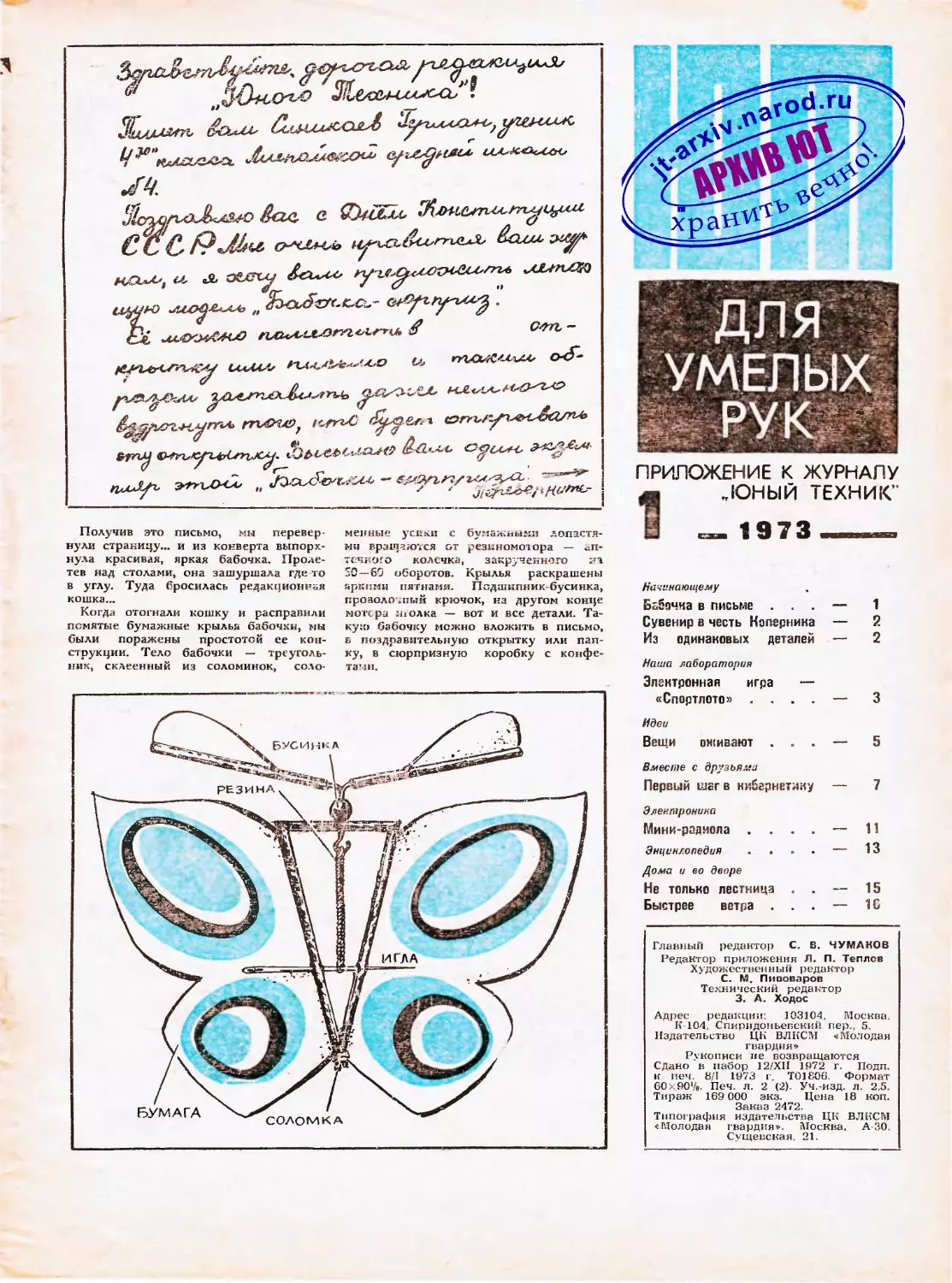

Получив это письмо, мы перевер-
перевернули страницу... и из конверта выпорх-
выпорхнула красивая, яркая бабочка. Проле-
Пролетев над столами, она зашуршала где-то
в углу. Туда бросилась редакционная
кошка...
Когда отогнали кошку и расправили
помятые бумажные крылья бабочки, мы
были поражены простотой ее кон-
конструкции. Тело бабочки — треуголь-
треугольник, склеенный из соломинок, соло-
соломенные усики с бумажными лопастя-
лопастями вращаются от резиномотора — ап-
аптечного колечка, закрученного на
50 — 60 оборотов. Крылья раскрашены
яркими пятнами. Подшипник-бусинка,
проволочный крючок, на другом конце
мотора иголка — вот и все детали. Та-
Такую бабочку можно вложить в письмо,
в поздравительную открытку или пап-
папку, в сюрпризную коробку с конфе-
конфетами.
