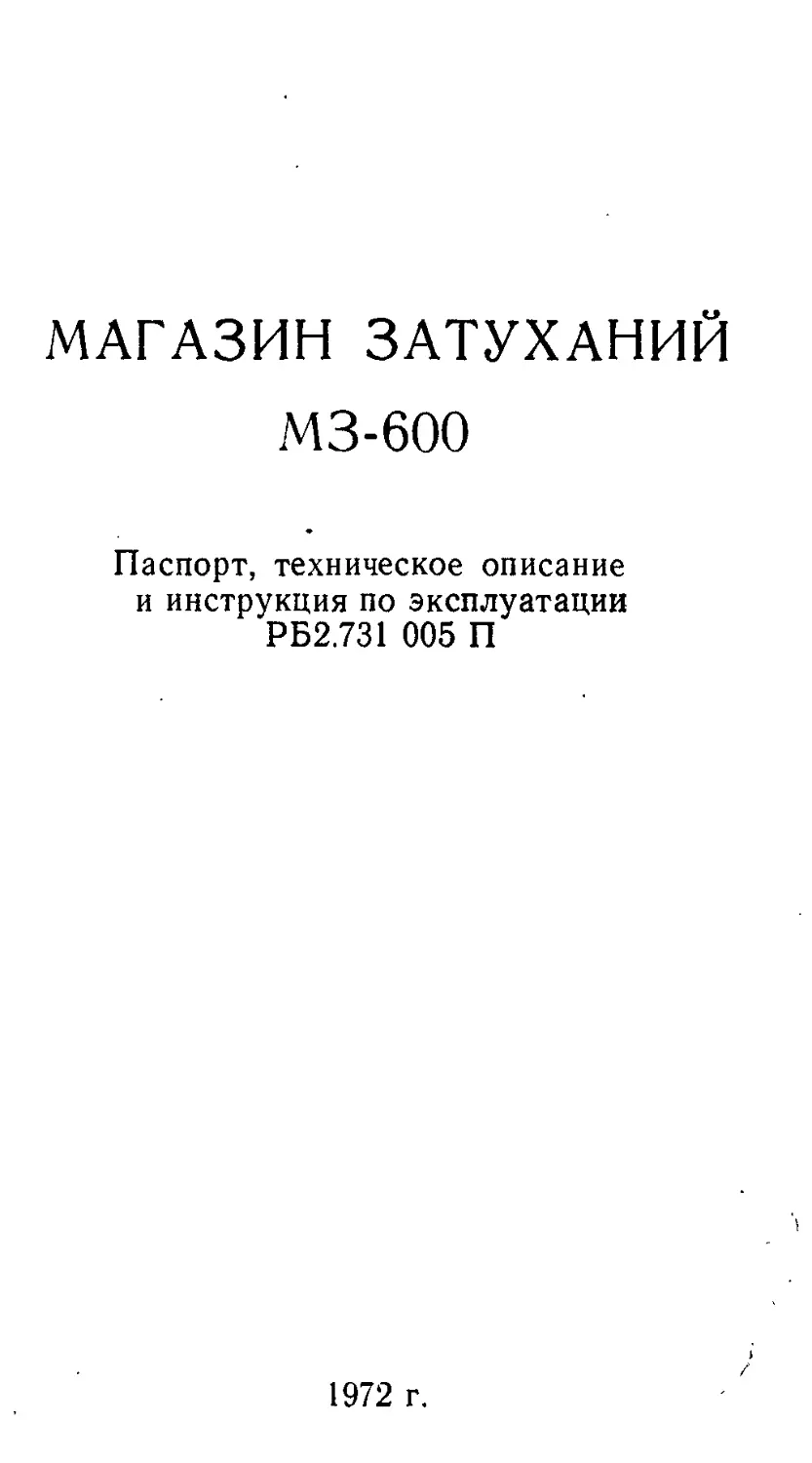

МАГАЗИН ЗАТУХАНИИ
МЗ-600
Паспорт, техническое описание
и инструкция по эксплуатации
РБ2.731 005 П
1972 г.
содержание
г
ч
I. Назначение 3
II. Технические данные ............................................... 3
III. Состав изделия 4
IV. Принцип работы ... ......................4
V. Конструкция 5
VI. Порядок работы 6
VII. Хранение и транспортирование ......................................8
VIII. Свидетельство о приемке ... .................9
IX. Гарантийные обязательства ........................................10
Рис. 3. Общий вид магазина затуханий M.3-6Q0......................12
Рис. 4. Схема принципиальная электрическая магазина затуха-
ний МЗ-600 ' ...................................вкл
Перечень элементов . . . . ......................13
Рис. 5. Схема маркировочная магазина затуханий МЗ-600 . . вкл.
**
✓ .
a •
и a ’
I. НАЗНАЧЕНИЕ
1. Магазин затуханий представляет собой четырехполюсник,
собранный из активных элементов, симметричный в продольном и
поперечном направлениях.
2. Система регулирования затухания декадная. Магазин зату-
ханий используется для различных измерений в диапазоне от
О до 300 кгц. При этом он служит, в основном, эталоном для опре-
деления затухания и усиления четырехполюсников методом срав-
нения (снятие частотных характеристик фильтров, усилителей и
т. д.), а также для испытания аппаратуры в условиях, приближа-
ющихся к действительным, для градуировки и проверки приборов,
применяющихся для непосредственного измерения уровней пере-
дачи, затухания и усиления.'
II. ТЕХНИЧЕСКИЕ ДАННЫЕ
'3. Магазин затуханий предиазиачен для работы при темпера-
туре окружающего воздуха от +10 до +40°С. и относительной
влажности до 85%.
4'. Рабочий диапазон по затуханию 0 + 15,21 «п с регулиров-
кой через 0,01 нп.
5. Рабочий диапазон частот от 0 до 300 кгц.
6. Характеристическое сопротивление магазина затуханий Хе—
=600 ом +. 1 $>• /
7. Основная погрешность _магазина затуханий не должна пре-
вышать (0,01 + 0,015)^ в) нп для каждого отдельной) звена
с затуханием, равным «в». Затухание в положении всех переклю-
чателей «О» должно быть не более 0,01 нп.
8. Дополнительная частотная погрешность не должна превы-
шать 0,02 нп в пределах 0 4- 10 нп и 0,1 нп в пределах Ю-т-15 ни
в рабочем диапазоне частот 0 +• 300 кгц.
9. Максимально-допустимый уровень мощности + 3 нп.
10. Габариты прибора 530X200X260 мм.
11. Вес прибора 9,5 кг.
III. СОСТАВ ИЗДЕЛИЯ
12. Магазин затуханий МЗ-600 комплектуется согласно табли-
це 1.
Таблица 1
№ п/п Наименование или тип изделия или документа Колич. штук Примечание
1 Симметричный магазин зату- ханий МЗ-600 1
2 Паспорт, техническое описа- ние н инструкция по эксплуа- тации МЗ-600 1 и и
IV. ПРИНЦИП РАБОТЫ
13. Принципиальная схема магазина затуханий показана на
рис. 4. Согласно техническим требованиям магазин затуханий
выполнен с характеристическим сопротивлением Zc==600 ом по
схеме, симметричной относительно земли с общим затуханием
15,21 нп.
14. Схема прибора состоит из 4-х декад.
а. Первая декада имеет два положения:
0 и 7 нп с характеристическим сопротивлением Zc=600 ом, и
предусмотрена возможность включения 0 и 7 нп с дополнительны-
ми резисторами. Звено с затуханием 7 нп составлено из оди-
нарных Н-образных схем, соединенных последовательно: 7 = 3 4-
+ 4 нп; средняя точка поперечного звена заземляется для большей
симметрии относительно земли.
б. Вторая декада имеет затухание 7 нп с регулировкой за-
тухани+через 1 нп.
Звенья с затуханиями 1, 2, 3, 4 нп составлены из одинарных
Н-образных схем, а звенья 5, 6, 7 нп составлены из следующих
Н-образных схем: 5=1 + 4 нп,
6 = 2 + 4 нп,
7 = 3 + 4 нп.
ду
Средние точки звеньев заземляются.
в. Третья декада имеет общее затухание 1,1 нп с регули-
ровкой затухания через 0,1 нп и составлена из мостиковых схем.
г. Четвертая декада имеет общее затухание 0,11 нп с регу-
лировкой затухания через 0,01 нп и составлена из мостиковых схем.
15. На выходе магазина затуханий размещены 2 резистора,
которые предназначены для работы прибора с нагрузкой 600 ом
и без нагрузки.
16. В магазине применены бороуглеродистые резисторы ти-
па БЛП.
V. конструкция
17. Магазин затуханий выполнен в виде отдельного прибора.
Согласно принципиальной схеме магазин затуханий имеет 4 ще-
точных переключателя, которые размещены на металлической
плате и заключены в металлический кожух.
18. На лицевой стороне платы размещены 4 ручки переключа-
телей декад, 4 гнезда для входа (гнезда соединены параллельно),
два гнезда для выхода, два зажима «Земля», 4 гнезда для работы
с нагрузкой, равной характеристическому сопротивлению
Zc=600 ом, и без нагрузки.
19. На обратной стороне платы размещены переключатели.
20. Три переключателя — переключатели декад «х 0,01 нп»,
«х 0,1 нп», «7 нп» — имеют две контактные платы, между кото-
рыми расположены две вспомогательные платы с 26-ю контакта-
ми, служащими для удобства подпайки непроволочных сопротив-
лений. Каждое контактное поле разбито на 2 отдельные половины
по 12 контактов в каждой.
21. Переключатель декады «х 1 нп» имеет три контактные пла-
ты. Каждое контактное поле разбито на 2 отдельные половины
по' 12 контактов в каждой.
22. Щетки выполнены качающимися, состоят из жестких штам-
пованных полей с серебряными накладками, прижимаемыми к
контактам пружинами.
Контактные кольца и контактные переключатели покрыты се-
ребром.
23. В верхней части переключателя размещено фиксирующее
устройство. /
VI. ПОРЯДОК РАБОТЫ
а. Измерение затухания
24. Измерение рабочего затухания производится методом исрав^
нения (см. рис. 1).
Магазин
залупа#
Рнс. 1
25. Все управляющие и коммутирующие элементы магазина
затухания должны быть установлены в положение «О».
26. Установить требуемую частоту на генераторе.
27. Установить требуемый уровень мощности на генераторе
(не более + 3 нп).
28. Производя переключение цепей I и II, добиться равных по-
казаний.
29. Согласно основному выражению для рабочего затухания
имеем:
Е
для цепи I b — In —,
U2
Е
для цепи II Ьк — In —
\ и2
где, b — рабочее затухание, •
Е — ЭДС генератора,
Us — напряжение на выходе магазина затуханий,
U'2 — напряжение на выходе измеряемого 4-х полюсника.
30. При условии обеспечения £/2== t/'j Получаем b = б*.. у. j
Равенства напряжений добиваемся посредством регулировки ма-,
газина затуханий при попеременном включении цепей I и II.
> ’’ г
б. Измерение усиления
31. Принцип измерения усиления дан на рис. 2.
и । t **
. < ' t
Рис. 2
32. Все управляющие и коммутирующие элементы должны
быть установлены в положение «О».
33. Установить требуемую частоту на генераторе.
34. Установить требуемый уровень мощности на выходе гене-
ратора (не более + 3 нп).
35. Производя переключение цепей I и II, добиться равных по-
казаний.
36. Согласно основного выражения
S = In—-
рабочего усиления имеем:
где U2 — напряжение на выходе усилителя,
• Е'—ЭДС на выходе магазина затуханий.
Е
Очевидно, что Е' — — ,
q / U2e>
тогда имеем S = In —-—
Е
Регулируя магазин затуханий до получения равных показаний
индикатора в цепи I и II, имеем = U3 = Е, где U3 — напряже-
ние во II цепи.
Ее*
S — In
Ь нп.
37. Отсчет измерений величин усилений получают непосред-
ственно в «нп» по показанию магазина затуханий.
р
г
р
VII. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
38. Упакованные приборы должны храниться в любом закры-
том помещении с относительной влажностью не более 85%.
39. Транспортировка прибора должна производиться в упако-
ванном виде.
1
VIII. СВИДЕТЕЛЬСТВО
О ПРИЕМКЕ
40. Магазин затуханий МЗ-600
техническим условиям РБ2.731.005 ТУ
плуатации.
№
соответствует
и признан годным для экс-
А
Представитель ОГК
Дата, выпуска
л
19
IX ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
41. Гарантийный, срок службы прибора составляет 1 год со дня
отправки его потребителю.
42. Предприятие-изготовитель обязано в течение гарантийного
срока безвозмездно заменять или ремонтировать прибор в целом
или его узлы при условии надлежащего хранения и эксплуата-
ции прибора потребителем в соответствии с требованиями, изло-
женными в настоящем документе.
& ПРИЛОЖЕНИЕ
Рис. 3. Общий вид магазина затуханий МЗ-600.
Де ко da >.7нп“ Р63602.020
Де к a da .х1нп" Р 63.602.021
! Рис. 4. Схема принципиальная магазина затуханий М3—600.РБ2.73И005 СхЭ.
Декаба ,х 0,1нп‘ P63.602.0l3 Декада _х 0,0WP 63.602.015
I
I
Дух^ Ногрузко
Перечень элементов РБ2. 731. 005 СхЭ
Поз. обозн. ГОСТ, ВТУ, нормаль, чертеж Наименование и тип Основные данные, номинал Количе- ство Примечание
