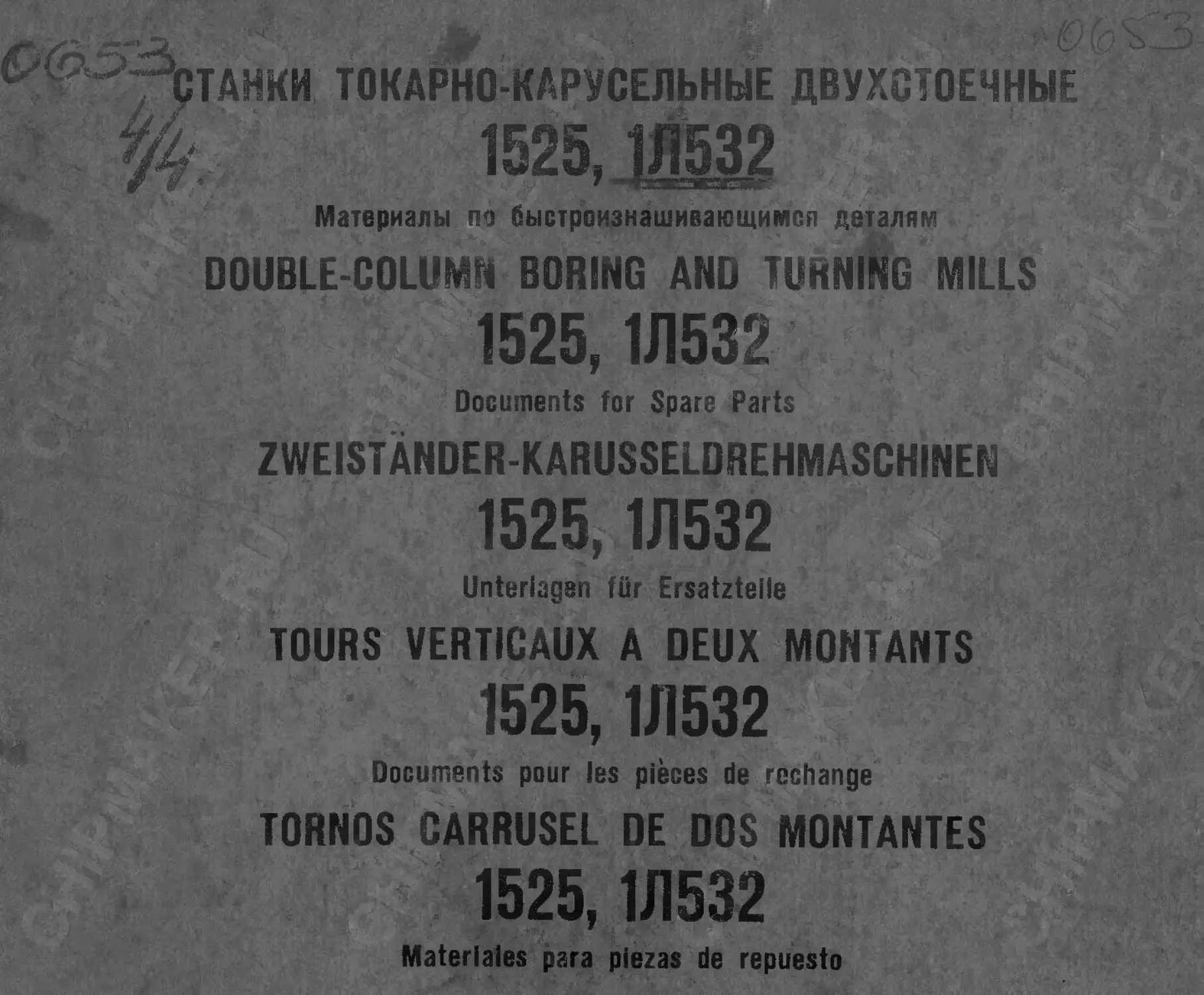

(Рбд5'3-тднки СКАРНО-КАРУСЕЛЬНЫЕ ДВУХСТОЕЧНЫЕ
# 1525, ®
Материалы по быстроизнашивающимся деталям
DOUBLE-COLUMN BORING AND TUNNING MILLS
1525,1Л532
Documents for Spare Parts
ZWEISTANDER-KARUSSELDREHMASCHINEN
1525,1Л532
Unterlagen fur Ersatzteile
TOURS VERTICAUX A DEUX MONTANTS
1525,1Л532
Documents pour les pieces de rechange
TORNOS CARRUSEL DE DOS MONTANTES
1525,1Л532
Materiales para piezas de repuesto
СТАНКИ ТОКАРНО-КАРУСЕЛЬНЫЕ ДВУХСТОЕЧНЫЕ
1525, 1Л532
Материалы по быс гроизнашиваюиш.мся деталям
DOUBLE-COLUMN BORING AND TURNING MILLS
1525, 1Л532
Documents for Spare Parts
Z\\ EISI'ANDER-KARUSSELDREHMASCHINEN
1525, 1Л532
Unterlagen fur Ersatzteile
TOURS VERTICAUX A DEUX MONTANTS
1525, 1Л532
Documents pour les pieces de recliaugt
TORNOS CARRUSEL DE DOS MON I ANTES
1525, 1Л532
Materiales para piezas de repuesto
4S
2
XII 5 2 5
СПЕЦИФИКАЦИЯ ПОДШИПНИКОВ КАЧЕНИЯ
BAIL BEARING SPECIFICATION
VERZEICHNIS DER WKlZLAGEB
SPECIFICATION DES ROULEMENTS
ESPECIFICACION DE COJINETES DE 2ODAMXENTO
Л» позиции на схеме Position No. in diagram Position-Nr. in Schema № de posi- tion sur le schema No. de posi- cio'n en el esquema Наименование Description Benennung Denomination Denooinacidn Обозначение, ГОСТ Designation, GOST Bezeiohnung, GOST Designation, GOST Designaoion, GOST Класс точности Accuracy class ₽rUzis1onskies - se Classe de pre- cision Clase de preci- ' sion Основные размеры Dimensions Hauptabmessungen Dimensions pr in ci pales Dimensiones prinoipales Куда входит Where installed. Einbaustelle Endrolt de 1’installation Lugar de instalacidn Количество Quantity Zahl Nombre Cantidad
I 2 3 4 5 6 7
1 о Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges RilleakageHager Roulement radial A billes a une rang^e Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing einreihiges Rillenkugellager Roulement radial h billes A one ranges Cojinete de bolas radial de ana fila 113 ГОСТ 8338-57 GOST 8338-57 115 ГОСТ 8338-57 GOST 8338-57 H H 65x100x18 75x115x20 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses Caja de velooidades Механизм передачи движения на подачу Peed transmitting mecha- nism V ore ohubtibert ragungs vor- riohtung Mecanisme da transmission des avances Meoanismo de transmlsion 6 8
- <1 -
Продолжение
Continued
Fortsetzung
Suite
Contlnuaoidn
I 2 3 4 5 6 ?
3 Шарикоподдипяик радиальный однорядный Single-row radial ball bearing Binreihigee Rillenkugellager Roulensent radial 4 billes A line rangde Cojinete de bolas radial de una file ТОСТ GOST 122 6338-57 8338-57 H 110x170x28 Коробка скоростей Speed gearbox Antrlebskasten Boi'te de vitesses Caja de velooidades 1
4 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Elnreihiges Rillenkugellager Rouletnent radial A billes A une rangde Cojinete de bolas radial de una fila ГОСТ GOST 205 8338-57 8336-57 H 25x52x15 Коробка подач Peed gearbox Yoreohubkasten BoTte des avances Caja de transitsiones 2
Шарикоподшипник радиальный однорядный Коробка подач. Кехаяизм передачи движения яэ пода- чу. Поперечина
Single-row radial ball bearing Feed gearbox. Feed trans- mitting mechanism. Cross rail
5 kiinrelhiges Rlllenkugellager ГОСТ GOST 206 8338-57 8338-57 H 30x62x16 Vorschubkasten. Vorschub- Ubertragungsvorriehtung. Querbalken 35
Koulement radial A billes A une rang<Je Bolte des avances. M^canis- me de transmission des avances. Traverse
Cojlnete de bolas radial de una ilia Caja de transmislones. Ие- canismo de transmisidn. Travesago
5
Продолжение
Continued
Forcsetzung
Suite
Continuaoidn
I 2 3 4 5 6 7
6 7 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Billenkugellager Boulement radial & bllles & une rangde Cojinete de bolas radial de una fila \ Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Blllenkugellager Boulement radial i bllles i une rangde Cojlnete de bolas radial de una fila TO CT GOST ГОСТ GOST 207 8338-57 8338-57 208 8338-57 8338-57 H H 35x72x17 40x80x18 Механизм передачи движения на подачу Feed transmitting mecha- nism 7 о rs chub Ub er t ragung s v or - ri chtung Mdcanisme de transmission des avances Meoanistno de transmisidn Коробка подач Feed gearbox Vorschubkasten Bolte des avances Caja de transmlsiones 2 8
Шарикоподшипник радиальный однорядный Single-row radial ball bearing Коробка подач Feed gearbox
8 Einreihiges Eillenkugellager Houlement radial h bilies A une rang de ГОСТ GOST 209 8338-57 8338-57 H 45x85x19 Vorschubkasten Bolte des avances / 8
Cojlnete de bolas radial de una fila — Caja de transmlsiones
- 6 -
Продолжение
Continued
Fortsetaung
Suite
Continuaoidn
I 2 3 4 5 6 1 7
Шарикоподшипник радиальный однорядный Коробка скоростей. Стол
Single-row radial ball bearing Speed gearbox. Table
9 Einreihiges Elileakage1lager 210 H 50x90x20 Antriebskasten. Untersatz 5
Roulement radial a billee a one ГОСТ 8336-57 Boite de vitesses. Sifege
rangde Cojinete de bolas radial de una fila GOST 8336-57 Caja de velooidades. Mesa
Шарикоподшипник радиальный однорядный Коробка скоростей
Single-row radial ball bearing Speed gearbox
10 Einreihiges Rillenkugellager 212 3 60x110x22 Antriebskasten 12
Roulement radial i billes & one ГОСТ 8336-57 Boite de vitesses
rangde Cojinete de bolas radial de una fila GOST 8338-57 Ca^a de velooidades
Шарикоподшипник радиальный Коробка подач
однорядный Single-row radial ball bearing Feed gearbox
11 Einreihiges Rillenkugellager 214 H 70x125x24 Vorsohubkasten \ 4
Roulement radial & billes & une ГОСТ 8338-57 Bolte des avanoes
rangde GOST 8338-57
Cojinete de bolas radial de una Caja de transmisiones
fila
Продолжение
Continued
Forte etsung
Suite
Contlnuaoidn
I 2 3 4 5 6 7
Шарикоподшипник радиальный Коробка скоростей, Механивм
однорядный передачи движения на подачу
Slngla-row radial ball bearing Speed gearbox. Feed trans-
sitting meohanIsa
12 Einreihiges Killenkugellager 21 6 H 80x140x28 Antriebskasten. Vorsohub- 6
ГОСТ 8338-57 tibertragungsvorrlohtung
Rouleaent radial i bllles h une GOST 8338-57 Bolte de vltesses. Mdoanis-
rang^e me de transmission des
avanoes
Cojlnete de bolas radial de una Caja de velocidadee, Meoa-
fila nismo de traneoialdn
Шарикоподшипник радиальный Иеханиаы перемедения попе-
однорядный речяны
Single-row radial ball oearing Cross rail raising aeoha-
\ nlsn
13 sinreinlges Billenkugellager 217 H 85x150x28 Querbalkenverstellvorrioh- 4
ТОСТ 0338-57 tung
Roulement radial h bllles & une GOST 8338-57 iadcanlsiae de d^plaeement
rangde de la traverse
Cojlnete de bolae radial de una Kecanlsnio de desplaxamlento
fila del travesaHo
Шарикоподшипник радиальный Коробка скоростей
однорядный
Single-row radial ball bearing Speed gearbox
14 Einreihiges Rillenkugellager 224 H 120x215x40 Antriebskasten 1
Roulenent radial h bllles 3 une ГОСТ 8338-57 Bolte de vltesses
rangde GOST 8338-57
Cojlnete de bolas radial de una Caja de velocidades
fila
Продолжение
Continued
Portsetzung
Suite
Continuacldn
'I 2 3 4 5 6 7
15 7 16 1? 18 Шарикоподшипвик радиальный однорядный Single-row radial ball bearing Sinreihiges Rillenkugellager Houleaent radial i billes & one rangde Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial bail bearing Sinrelhlges Rlllenkugellager Roulement radial a billes a une rang^e Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Rlllenkugellager Roulement radial й billes a une rang^e Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing Elureiblges Rlllenkugellager Roulement radial 4 billes & une rangde Cojinete de bolas radial de una fila 310 ГОСТ 8338-57 COST 8338-57 314 ГОСТ 8338-57 GOST 8338-57 50205 ГОСТ 2893-54 GOST 2893-54 50206 ГОСТ 2893-54 GOST 2893-54 H H И H 50x110x27 70x150x35 25x52x15 30x62x16 Коробка скоростей Speed gearbox Antrlebskasten Bolte de viteeses Caja de velocidades Коробка скоростей Speed gearbox Antrlebekasten Bolte de vitesses Caja de velocidades Коробка подач Peed gearbox Vorsohubkasten Bolte des avances Caja de transmislones Коробка подач Peed gearbox Vorschubkasten Bolte de vitesses Caja de transmislones • 5 1 4 4
- 9 -
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
I 2 3 4 5 6 ?
Шарикоподшипник радиальный однорядный Single-row radial ball bearing Коробка скоростей. Коробка подач Speed gearbox. Feed gear- box 1 /
19 Einreihiges Rillenkugellager Roulement radial & billes К tine rang^e Cojjinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing 50208 ТОСТ 2693-54 GOST 2o93-5<* H 40x80x18 Antriebskasten. Torschub- kasten BoTte de vitesses. BoTte des avances CajJa de velooidades. Caja de transmisiones Суппорт вертикальный Vertical head 34
20 Einreihiges Rillenkugellager Roulement radial 4 billes & une rangde Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing 50210 ТОСТ 2893-5 4 GOST 2893-54 H 50x90x20 Querbalkensupport Chariot vertical Soporte vertical Коробка скоростей Speed gearbox 8
21 Einreihiges Rillenkugellager Roulement radial A billes b une rang^e Cojinete de bolas radial de una fila ♦ 50213 ТОСТ 2893-54 GOST 2893-54 я 65x120x23 Antriebskasten Boite de vitesses Caja de velooidades 1
- 10 -
Продолжение
Continued
Fortaetaung
Suite
Continuaoldn
I 2 3 4 5 6 7 "
Шарикоподшипник радиальный Коробка подач. Механизм
однорядный передачи движения на пода-
чу
Single-row radial ball bearing Feed gearbox. Feed trans-
fitting meohanlem
22 Binreihiges Rlllenkugellager 150206 H 30x62x16 Foreohubkasten. Tore chub- 20
ГОСТ 2893-54 Ubertragungsvorrlohtung
Roulement radial & billea 4 une GOST 2893-54 Bolte des avanoea. M^canis-
rangde me de transmission dee
avanoee
Cojinete de bolae radial de una Caja de transmislones. We-
fila 9- * can is mo de transmleidn
Шарикоподшипник радиальный Механизм ручного перепеве-
однорядный ния суппортов
Single-row radial ball bearing Heads manual traverse me-
chan ism
23 Binreihiges Rlllenkugellager 60206 H 30x62x16 Supporthandverstellvorrioh- 8
ТОСТ 7242-70 tung
Settlement radial & billes 4 une GOST 7242-70 Mdoanisme de ddplaoement 4
rangde main des chariots
Cojinete de bolas radial de una Meoaniamo del deaplazamien-
file to a man о de los eoportee
Иерикоподиипник упорный одинарный Коробка подач
Single-dlreotlon thrust ball Feed gearbox
bearing
24 Einfaohe L&ngskugellager 8104 H 20x35x10 Vorsohubkasten 4
Battfe 4 billes & simple effat ТОСТ 6874-54 Bolte des avanoes
Cojinete de bolas axial simple GOST 6874-54 Caja de transmislones
11 -
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
I 2 3 4 5 6 7
Шарикоподшипник упорный одинарный Суппорт вертикальный
Single-direction thrust ball bearing Vertical head
25 Einfaohe Langskugellager 8109 H 45x65x14 Querbalkensupport 4
Butde & bllles & a lapis effet ТОСТ 6074-54 Chariot vertical
Cojlnete de bolas axial simple GOST 6874-54 Soporte vertical -
Шарикоподшипник упорный Механизм ручного переывще-
одинарный ния суппортов
Single-direction thrust ball Heads manual traverse me-
bearing chanism
26 Einfaohe Lhngskugellager 8115 H 75x100x19 Supporthandverstellvorrich- 8
ГОСТ 6874-54 tung
Butrfe & bllles & simple effet GOST 6974-54 M^eanisme de displacement 4 main des chariots
Cojlnete de bolas axial simple Mecanisoo del desplazamlen- to a mano de los soportee
Шарикоподшипник упорный одинарный Суппорт вертикальный
Single-direction thrust ball bearing Vertical head
27 Einfaohe LUngskugellager 911 6 H 60x105x19 (juerbalkensupport 4
Butde a bllles & simple effet ТОСТ 6874-54 Chariot vertical
Cojlnete de bolas axial simple HOST 6874-54 Soporte vertical
Шарикоподшипник упорный одинарный Поперечина
Single-direction thrust ball bearing Cross rail
28 Einfaohe langskugellager 8207 H 35x62x18 Querbalken 2
Butde 4 billes & simple effet ТОСТ 6874-54 Traverse
Cojlnete de bolas axial simple GOST 6874-54 Traveaaho
- 12 -
Продолжение
Continued
Fortsetzung
Suite
Continuaciin
I 2 3 4 5 6 —n 7
29 Шарикоподшипник упорный одинарный Single-direction thrust ball bearing Einfache Lhngskugellager Birt& billes & siniple effet Cojinete de bolas axial simple 8208 ГОСТ 6874-54 GOST 6874-54 H 40x68x19 Коробка подач Feed gearbox Vorsehubkaeten Boite des avanoes Cajja de transmisiones 2
30 Шарикоподшипник упорный одинарный Sir.gle-di recti on thrust ball bearing Einfache LSngskagellager BuWe a billes & simple effet CojJinete de bolas axial simple 8220 ГОСТ b874-54 GOST 6874-54 H 100x150x38 Коробка скоростей Speed gearbox Antriebskasten Boite de vitesses Caja de velocldadee 2
31 Шарикоподшипник упорный одинарный Single-direction thrust ball bearing n ini ache Langskugellager But6e h billes A simple effet Cojlnete de bolas axial simple 8224 ТОСТ 6874-54 GOST 6874-54 H 120x170x39 Механизм ручного перемеще- ния поперечины Cross rail manual raising mechanism Qu erbalkenverste 11 vor r i <jh- tung Me'oanisme de emplacement de la traverse Meoanismo de desplazaaien- to del travesano 2
32 Шарикоподшипник упорный одинарный Single-direction thrust ball bearing Einfache hUngskugellager But^e a billes & simple effet Cojinete de bolas axial simple 831 6 ГОСТ 6874-54 GOST 6874-54 H 80x1 40x44 Стол Table Vntersats Sifege Mesa 2
- 13 -
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
I 2 3 4 5“ 6 * 7
33 Шарикоподшипник упорный одинарный Single-direction thrust ball bearing Einfache Langskugellager Butde i billes a simple effet Cojinete de bolas axial simple 6336 ТОСТ 6874-54 GOST 6874-54 В 180x300x95 Стол Table Untersatz Sifege Mesa 1
34 Роликоподшипник игольчатый Needle roller bearing Nadelrollenlager Roulement a rouleaux b aiguille Cojinete de rodillos de agujas 942/20 ТОСТ 4060-60 GOST 4060-60 H 20x26x20 Коробка подач Feed gearbox Vorschubkasten Bolte des avances Caja de transmislones 2
35 Роликоподшипник игольчатый Needle roller bearing Nadelrollenlager Houlement & rouleaux b aiguille Cojinete de rodillos de agujas 943/25 ТОСТ 4060-60 GOST 4060-60 H 25x32x25 Суппорт вертикальный. Коробка подач Vertical head. Feed gearbox Querbalkensupport. Vorsehubxasten Chariot vertical. Bolte des avances Soporte vertical. Caja de transmislones 6
36 Роликоподшипник игольчатый Needle roller bearing Nadelrollenlager Houlement a rouleaux & aiguille Cojinete de rodillos de agujas 943/40 ГОСТ 4060-60 GOST 4060-60 H 40x50x38 Поперечина Cross rail Querbalken Traverse Travesano 2
- 14
Продолжение
Continued
Fortsetzung
Suite
Continuaoldn
I 2 3 4 5 6 7
37 Родикоподиипник игольчатый Needle roller bearing Nadelrollenlager Rouleaent 4 rouleaux a aiguille 943/45 ГОСТ 4060-60 COST 4060-60 H 45x55x36 Суппорт вертикальный. Коробка подач Vertical head. Feed gearbox Querbalkensupport. Voreohubkasten Chariot vertical. Bolte des avanoee 6
Cojlnete de rodillos de agajaa Soporte vertical. Caja de transmlsiones
Зв Родикоподиипник игольчатый Needle roller bearing Nadelrollenlager Houlement & rouleaux i aiguille Cojlnete de rodillos de agujas 4024112 ГОСТ 4657-71 GOST 4657-71 H 60x95x35 Механизм ручного перемеще- ния суппортов Heads manual traverse me- chanism Supporthandverstellvorrich- tung Mdoanisme de ddplacement & main des chariots lecanismo del desplazamlen- to a mano de los soportee 8
39 Роликоподшипник игольчатый Needle roller bearing Nadelrollenlager Houlement a rouleaux & aiguille Cojlnete de rodillos de agujae 4024113 ГОСТ 4657-71 GOST 4657-71 H 65x100x35 Суппорт вертикальный Vetioal head Querhalkenaupport Chariot vertical Soporte vertical 4
40 Роликоподшипник радиальный Badlal roller bearing Eadialrollenlager Houlement radial b rouleaux Cojlnete de rodillos radial 2220 ГОСТ 6326-57 GOST 8328-57 H 100x180x34 Стол Table Untersatz Siige Mesa 1
15
Продолжение
Continued
Fortsetzung
Suite
Continuacirfn
I 2^ 3 4 5 6 7
41 Роликоподшипник радиальный Eadial roller bearing Bad!alrollenlager Boulement radial a rouleaux Cojinete de rodlllos radial 2320 ГОСТ 8328-57 GOST 8328-57 И 100x215x47 Cron Table Untersatz Sldge Mesa 1
42 Роликоподшипник радиальный двухрядный Double-row radial roller bearing Zweireihiges Badlalrollenlager Boulement radial i doable rangde de rouleaux Cojlnete de rodlllos radial doble 3182140 ГОСТ 7634-56 GOST 7634-56 В 200x310x82 Стол Table Untersatz Sifege Mesa 1
43 Роликоподшипник радиальный двухрядный Double-row radial roller bearing Zweireihiges Badialrollenlager Boulement radial a double rangde de rouleaux Cojinete de rodlllos radial doble 3182172 ХОСТ 7634-56 GOST 7634-56 AB 360x540x134 СТОЛ fable Untersatz SlSge Mesa 1
•> 44 Роликоподжипняк радиальный сферический двухрядный Double-row self-aligning annular roller bearing Zweireihiges Pendelrollenlager Boulement A rotule & deux rangdee de rouleaux Cojlnete de rodlllos radial esftf- rlco doble 3522 ГОСТ 5721-57 GOST 5721-57 H 110x200x53 > Коробка скоростей Speed gearbox Antriebskasten Bofte de vitesses Caja de velooidades 2
- 16 -
Продолжение
Continued
Fortaetzung
Suite
Continuaoidn
I 2 3 4 5 6 7
Роликоподшипник радиальный сферический двухрядный Double-row self-aligning annular roller bearing Коробка скоростей Speed gearbox
45 Zweireihiges Fendelrollenlager Roulement & rotule k deux rangd- es de rouleaux Cojinete de rodillos radial esf<- rico doble Роликоподшипник радиальный сферический двухрядный Double-row self-aligning annular roller bearing 3608 ГОСТ 5721-57 GOST 5721-57 H 40x90x33 Antrlebskaaten Bolte de vitesses Caja de velooidadee Коробка скоростей Speed gearbox 1
46 Zweireihiges Pendelrollenlager Roulement 4 rotule & deux rangd- es de rouleaux Cojinete de rodillos radial esfd- rico doble Роликоподшипник радиальный сферический двухрядный Double-row self-aligning annular roller bearing 3614 ГОСТ 5721-57 GOST 5721-57 В 70x1 50x51 Antrlebskaaten Bolte de vitesses Caja de velocidades Коробка скоростей Speed gearbox 2
47 Zweireihiges Pendelrollenlager Roulement a rotule a deux Tangl- es de rouleaux Cojinete de rodillos radial esf£- rico doble 3620 ТОСТ 5721-57 GOST 5721-57 H 100x215x73 Antriebskasten Boite de vitesses Caja de velooldades 1
- 17 -
Продолжение
Continued
Fortsetzung
Suite
Continuaoldn
I 2 3' 4 5 6 ?
Роликоподшипник радиальный сферический двухрядный Стол
Double-row self-aligning annular roller bearing Table
48 Zweireihiges Pendelrollenlager 3622 H 110x240x80 Untersatz 1
Boulement a rotule a deux rang£- ТОСТ 5721-57 Sifege
ев de rouleaux Cojlnete de rodlllos radial esf^- rico doble GOST 5721-57 Mesa
Роликоподшипник конический Механизм перемещения поперечины
Taper roller bearing Cross rail raising mechanism
49 Kegelrollenlager 7310 H 50z110x29 Querbalkenverstellvorrioh- 4
ТОСТ 333-71 tong
Boulement Ь rouleaux oonlques GOST 333-71 M^eanisme de d^placement de la traverse
Cojlnete de rodlllos cdnico Meoanismo de desplazamlento del travesano
Роликоподшипник конический однорядный Поперечила
Single-row taper roller bearing Cross rail
50 Einreihiges Kugelrollenlager 7506 H 30x62x20,5 Querbalken 2
Roulement & une rang^e de rouleaux ТОСТ 333-71 Traverse
ooniques Cojjinete de rodlllos otfnlco de una fila GOST 333-71 Trave aaffo
4 / >
18 -
СПЕЦИФИКАЦИЯ ПРИЛАГАЕМЫХ ЧЕРТЕЖЕЙ
SPECIFICATION OP DHAWINGS ENCLOSED
VERZEICHNIS DEH BEIGELEGTEN ZEICHNUNGEN
SPECIFICATION DES DESSINS ANNEXES
ESPECIFICACION DE PLANOS ADJUNTOS
It! n/n Nos Ltd. Nr. n° N® Обозначение Designation BezeiChuang Designation Dssignaclon № детали по чертежам руководства Part No. accord- ing to drawings or Operator's Manual WerkstUok-Nr. laut Anleitungszeichnungen n° de la pifeoe selon les dessins du Manuel d'instruction Ntimero de la pieza segtin los pianos de la gufa Наименование Name Benennung Denomination Denominacidn Количество Quantity Zahl Nombre Cant!dad Куда входит Where the part is mounted Wo das Werkstiick elngobaut 1st Endroit da 1'installation Lugar da instalacion Материал Material Werkstoff Material Material Масса, кг Mass, kg Masse, kg Masse, kg Резо neto de una pieza, kg
I 2 3 4 5 6 7 8
1 25.15.2O5A 29, 120 Шестерня Gear Zahnrad Pignon Engranaje 2 Механизм передачи на подачу Peed transmitting mechanism Vorschubilbertragungsvorrichtung M^canisme de transmission des avances Mecanismo de transmisidn Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acler 45 Acero 45 2,22
2 25.15.2O6A 30, 121 Шестерня Gear Zahnrad Pignon Engranaje 2 Механизм передачи на подачу Feed transmitting mechanism Vorschububertragungsvorrichtung M^canisme de transmission des avances Mecanismo de transmisidn Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acler 45 Acero 45 4,SB
- 19 -
Продолжение
Continued
Portsetzung
Suite
Continuaoirfn
I 2 5 4 5 6 7 ' 8
3 4 5 6 25.15.209A 25.15.219A 25.15.220A 25.15.22U 33, 123 32 122 31 Шестерня Gear Zahnrad Pignon Engranaje Шестерня Gear Zahnrad Pignon Engranaj e Шестерня Gear Zahnrad Pignon Engranaje Шестерня Gear Zahnrad Pignon bngranaje 2 1 1 Механизм передачи на подачу Peed transmitting mechanism Vorschubdbertragungsvorriohtung M^caniaae de transmission des avances Mecanismo de transmisiin Механизм передачи на подачу Feed transmitting mechanism Vorsohubiibertragangsvorrichtung Mdcanisme de transmission des avanoes Meoanlsmo de transmisidn Механизм передачи на подачу Peed transmitting mechanism Vorschubilbertragungsvorrlchtung 5’^canisme de transmission des avances •tecanismo de transmisldn Механизм передачи на подачу Feed transmitting mechanism VorschubUbertragungsvorrichtung M^canisme de transmission des avanoes Mecanismo de transmisidn Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Aoier 45 Aoero 45 Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 4 OX Aoier 40X Acero 40X Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X Acier 40X Acero 40X Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 4OX Acier 40X Acero 40X 3,5 1 ,95 1 ,95 2,9
20 -
Продолжение
Continued
forts etzung
Suite
Contlnuacidn
I 2 3 4 5 6 7 8
Шестерня Механизм передачи .на подачу Сталь 40X, ГОСТ 4543-71
Gear Peed transmitting mechanism steel 40X,
7 25.15.222A 124 Zahnrad 1 Vorscnubilbertragungs vorrichtung GOST 4543-71 Stahl 40X 2,9
Pignon Mdcantsme de transmission des avances Acier 40X
nngranaje ilecanismo de transmisiin Асего 40X
Шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear Speed gearbox Steel 25XTT,
8 25.21.207 19 Zahnгad 1 Antriebskasten GOST 4543-71 Stahl 25XTT 17,1
Pignon Bolte de vitesses Acier 25XIT
Bngranaje Caja de velooidades Aoero 25ХГГ
Шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear Speed gearbox Steel 25ХГТ,
9 25.21.208 22 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 25XTT 12,8
Pignon Boite de vitesses Acier 25XTT
Bngranaje Caja de velooidades А сего 25Х.ГТ
Шестерня Коробка скоростей Сталь 40X, ГОСТ 4543-71
Gear speed gearbox Steel 40X,
10 25.21 .209A 13 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 40X 260,C
rignon Bolte de vitesses Acier 40 X
Engranajje Caja de velocidaaes Асего 40X
- 21
Продолжение
Continued
Portsetzung
Suite
Continuaeidn
I 2 3 4 5 6 7 8
11 25.21.210 14 Шестерня tear Zahnrad Pignon Engranaje 1 Коробка скоростей Speed gearbox Antriebskaaten Bolte de vitesses Caja de velocidadee Сталь 40X, ГОСТ 4543-71 Steel 401, GOST 4543-71 Stahl 40X Acier 40X Acero 401 11,0
12 25.21.211 8 Шестерня Gear Zahnrad rignon Engranaje Коробка скоростей Speed gearbox Antriebskaaten Bo£te de vitesses Caja de velocidadee Сталь 40X, ГОСТ 4543-71 Steel 4oX, GOST 4543-71 Stahl 40X Acier 40X Acero 40X 10,35
13 25.21.212 12 Шестерня Gear Zahnrad Pignon ingranaJe 1 Коробка скоростей Speed gearbox xntrlebskasten Boite de vitesses Caja de velocidades Сталь 40X, ГОСТ 4543-71 Steel 4OX, GOST 4543-71 Stahl 40X Aoier 40X Acero 4UA 10,7
14 25.21.213 9 Шестерня Gear Zahnrad Pignon Engranaje 1 Коробка скоростей Speed gearbox Antriebskasten Boite de vitesses Caja de velooidades Сталь 40X, ГОСТ 4543-71 Steel 4OX, GOST 4543-71 Stahl 40X Acier 40X Acero 40X 5,2
22
Продолжение
Continued
Fortsetzung
Suite
Coctinuacidn
I 2 3 4 5 6 7 8
Шестерня Коробка скоростей Сталь 40X, ГОСТ 4543-71
Gear Speed gearbox Steel 40X,
1 5 25.21.214 21 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 40X 5,2
Pignon Boite de vltesses Acier 40X
Engranaje Caja de velocidades Acero 40X
Колесо зубчатое Коробка скоростей Сталь 40X, ГОСТ 4543-71
Gear wheel Speed gearbox Steel 40X,
16 25-21.215A 15 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 40X 23,6
Roue dent^e Boite de vltesses Acier 40X
Rueda dentada Caja de velocidades Acero 40X
Вал-шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Shaft-gear Speed gearbox Steel 25ХГТ,
17 25.21.218 10 1 GOST 4543-71 10,6
Welle-Zahnrad Antriebskasten Stahl 25XTT
Arbre-pignon Boite de vitesses Acier 25ХГГ
Eje-engranaje Caja de velocidades Acero 25ХГТ
Шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear Speed gearbox Steel 25X1*1,
18 25.21.219 10 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 25XTT 4 ,9
Pignon Boite de vltesses Acier 25ХГТ
Engranaje Caja de velocidades Acero 25ХГТ
- 23 -
Продолжение
Continued
Portsetzung
Suite
Continuaoidn
I 2 5 '4 5' 6 7 8
19 25.21.220Б 3 Шестерня ? , Gear Zahnrad Pignon Bngranaje 1 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses Caja de velooidades Сталь 25ХГТ, ГОСТ 4543-71 Steel 25XTT, GOST 4543-71 Stahl 25XTT Acier 25ХГТ Асего 25ХГТ 5,2
20 25.21 .221A 6 Шестерня Gear Zahnrad Pignon Engranaje 1 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses Caja de velooidades Сталь 25ХГТ, ГОСТ 4543-71 Steel 25XTT, GOST 4543-71 Stahl 25ХГТ Aoier 25XIT Асего 25ХГТ 5,6
21 25.21.222Б 1 Шестерня Gear Zahnrad Pignon Engranaje 1 Коробка скоростей Speed gearbox Antriebskasten Boite de vitesses Caja de velooidades Сталь 25ХГТ, ГОСТ 4543-71 Steel 25XTT, GOST 4543-71 Stahl 25ХГТ Aoier 25ХГТ Асего 25ХГТ 3,9
22 25.21 .223Б • 2 Шестерня Gear Zahnrad Pignon Engrana je 1 Коробка скоростей Speed gearbox An tr i ebs kas ten Boite de vitesses Caja de velooidades Сталь 25ХГТ, ГОСТ 4543-71 Steel 25ХГТ, GOST 4543-71 Stahl 25ХГТ Acier 25ХГТ Асего 25ХГТ 2,6
24 -
Продолжение
Continued
Forteetzang
Suite
Continuacidn
I 2 5 4 5 6 7 8
Шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4545-71
Gear Speed gearbox Steel 25XTT,
23 25.21 .22 4A 7 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 25XTT 4,64
Pignon Boite de vltesses Aoier 25ХГТ
iogranaje Caja de velocidades Aoero 25XTT
Шестерня Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear Speed gearbox Steel 25ХГТ,
24 25.21.225 4 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 25ХГТ 4,3
Pignon Bolte de vltesses Aoier 25ХГТ
ingranaje Caja de velocidades Acero 25XTT
Шестерня Коробка скоростей Сталь 40X, ГОСТ 4543-71
Gear Speed gearbox Steel 40X,
25 25.21.226 5 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 40X 3,11
Pignon Bolte de vltesses Aoier 40X
Engranaje Caja de velocidades Acero 40X
Шестерня Коробка скоростей Сталь 40X, ГОСТ 4545-71
Gear Speed gearbox Steel 40X,
26 25.21 .231 20 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 4OX 6,1
Pignon Bolte de vltesses Aoier 40X
Engranaje Caja de velocidades Acero 40X
- 25 -
Продолжение
Continued
Portsetzung
Suite
Continuaoidn
l" 2 3 4 5 6 7 ...... —— 8
> 'v Шестерня Коробка скоростей Сталь 401, ГОСТ 4543-71
Gear Speed gearbox Steel 40X,
27 25.21,232 11 Zahnrad 1 Antriebskaaten GOST 4543-71 Stahl 40X 1 ,26
s / Pignon Bo£te de vitesses Aoier 40X
Engranaje Caja de velocidadee Аоего AOX
Колесо зубчатое Коробяа скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear wheel Speed gearbox Steel 25XTT,
28 25.21.238 17 Zahnrad 3 Antriebskasten GOST 4543-71 Stahl 25XTT 2,2
Roue dentde Boite de vitesses Acier 25XTT
Rueda dentada Caja de velocidadee Acero 25XTT
Колесо зубчатое Коробка скоростей Сталь 25ХГТ, ГОСТ 4543-71
Gear wheel Speed gearbox steel 25XTT,
29 25.21.239 16 Zahnrad 1 Antriebskasten GOST 4543-71 Stahl 25XTT 1 >4
Houe dent^e Boite de vitesses Acier 25ХГТ
Rueda dentada Caja de velocidadea Acero 25XTT
Шестерня Стол Сталь 25ХГТ, ГОСТ 4543-71
Gear Table base Steel 25XIT,
30 25.3C.201B 23 Zahnrad 1 Untersatz GOST 4543-71 Stahl 25ХГТ 32,0
Bignon Sibge Acier 25ХГТ
Engranaje Mesa Acero 25XIT
f
- 26 -
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
| F“ 2 5 4 5 6 7 8
31 32 33 34 25.30.203A 32Л.30.215А 32J.30.2l6 25.30.227 24 27 28 26 Шестерня Gear / Zahnrad Pignon Eagranaje Шестерня Gear Zahnrad Pignon Engranaje Шестерня Gear Zahnrad Pignon Jingrana je Шестерня Gear Zahnrad Pignon jingrana je 1 1 1 1 Стол Table base Untersatz Sifege Mesa Стол Table base Untersatz Sifege Mesa Стол i Table base Untersatz Si&ge Mesa Стол Table base Untersatz SiSge Mesa Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X Acier 40X Асего 40X Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 35,2 1 ,9 7,6 8,6
27
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
I 2' 3 4 ' 5 6 ? 8
35 25.30.228 27 Шестерня Gear Zahnrad Pignon iingrana^e 1 Стол Table base Untersatz / Siftge Mesa Сталь 45, ГОСТ 1050-60 Steel 45j GOST 1050-60 Stahl 45. Acier 45 Acero 45 2,55
36 25.50.229 28 Шестерня Gear Zahnrad Pignon Engranaie 1 Стол Table base Untersatz Sifege Mesa Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 6,5
3? 25.31.201 25 Векец Bia Zahnkranz Couronne Corona 1 Планшайбе Table Planecheibe Plateau Plato de torno Сталь 45, ГОСТ 1050-60 steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 340,0
38 32Л.31.201 25 Венец film Zahnkranz Couronne Corona 1 Плавнайба Table Plansoheibe Plateau Plato de torno Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 480,0
28 -
Продолжение
Continued
Fortsetzung
Suite
Contlnuacidn
I 2 3 4 5 6 7 -s ' ' 8
39 25.40.201Д 34 Шестерня Gear Zahnrad Pignon Engrana.je 2 Коробка подач Feed gearbox Vorschubkasten Boltes dee avanoes Caja de transmislones Сталь 4CX, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X Acier 40X 1,7
' to 25*40.202A 35 Шестерня Gear Zahnrad Pignon Engranaje 2 Коробка подач Feed gearbox V ors chubkas ten Bolte des avances Caja de transmislones Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X Aoier 40X Acero 40X 1,6
41 25.40.215Б 47 Шестерня Gear Zahnrad Pignon Engranaje 2 Коробка подач Feed gearbox Vorschubkasten Bolte des avances Caja de tiansmislones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1,9
42 25.40.235B 70 Полумуфта Half-clutch Kupplungehhlfte Demi-accouplement Seniacoplamiento 1 Коробка подач Feed gearbox Vorschubkasten Boite des avances Caja de transmislones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 0,77
- 29 -
Продолжение
Continued
Portsetzung
Suite
CdntindaciSn
I 2 3 4 5 6 ' ? 8
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Peed, gearbox Steel 45,
43 25.40.2Э6Б 69 Zahnrad 2 Vorschubkasten GOST 1050-60 Stahl 45 1 ,84
Pignon Boite des avances Acier 45
Engranaje Caja de transmlsiones Acero 45
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Peed gearbox Steel 45,
44 25.40.278b 36 Zahnrad 2 Vorschubkasten GOST 1050-60 Stahl 45 2,5
Pignon Boite des avances Acier 45
Engrana je Caja de transmlsiones Acero 45
Шестерня Коробка подач Сталь 40X, ГОСТ 4543-71
Gear Feed gearbox Steel 40X,
45 25.40.281A 48 Zahnrad 2 Vorschubkasten GOST 4543-71 Stahl 40X 0,42
Pignon Boite des avances Acier 40X
Bngranaje Caja de transmlsiones Acero 40X
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Feed gearbox Steel 45,
46 25.40.282A 42 Zahnrad 2 Vorschubkasten GOST 1050-60 Stahl 45 0,51
Pignon Boite des avances Acier 45
Engranaje Caja de transmisiones Acero 45
30 -
Продолхеняе
Continued
Fortoetzung
Suite
Continuacldn
I 2 3 4 5 6 '? 8
' ? 7 Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
47 25.4O.283B 39 Gear Zahnrad Pignon bngranaje 2 Feed gearbox Vors ohubkasten Boite dee avances Caja de transmieiones Steel 45, GOST 1050-6C Stahl 45 Acier 45 Acero 45 1 »9
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
48 25.40.284Г 37 Gear Zahnrad Pignon Bngranaje 2 Feed gearbox Vorschu bkasten A Boite des avanoes Gala de transmlslones Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 2,2
49 25.4O.298B 40 Шестерня Gear Zahnrad Pignon Bngranaje 2 Коробка подач Feed gearbox Vorsohubkasten Boite des avances Caja de transnis tones Сталь 40a гост - V Steel 40X, GOST Stahl 40X Acier 40X Acero 40X 0,35
50 25.40.2893 / 38 Шестерня Gear Zahnrad Pignon Bngranaje 2 Коробка подач Feed gearbox Vors chdbkas ten Boite des avanoes Ca;ja de transmleiones Сталь 45, ГОСТ 1050-60 steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1 ,05
- 31
Продолжение
Continued
Fortsetzung
Suite
Coniinuaoldn
I 2 5 4 5 6 ? 8
51 52 53 54 25.40.290A t > 25.40.292В 25.40.2953 25.40.296Б 46 43 41 45, 55 Шестерня Gear Zahnrad Pignon Engranaje Шестерня Gear Zahnrad rignon Bngranaje Шестерня Gear Zahnr ad Pignon Engranaje Шестерня Gear Zahnrad Pignon Engranaje 2 2 2 4 Коробка подач Feed gearbox Vorschubkasten Boite des avanoes Caja de transmislones Коробка подач Peed gearbox Vorschubkasten Boite des avances Caja de tranemislones Коробка подач Peed gearbox Vors chubkas ten Boite des avances Caja de transmislones Коробка подач Feed gearbox Vorschubkasten Bo£te des avanoes Caja de transmislones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Aoero 45 Сталь 40X, ГОСТ 4543-71 Steel 4OX, GOST 4543-71 Stahl 40X Acier 4OX Acero 40X Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Aoier 45 Aoero 45 1 ,29 1 >2 0,42 2,05
4.
- 32 -
Продолжение
Continued
rorteetzung
Cui te
Contlnuacidn
I 2 3 4 5 6 7 8 •
Шестерня Коробка подач Сталь 40X, ГОСТ 4543-71
Gear Peed gearbox Steel 40K,
55 25.UO.29Sr 50 Zahnrad 2 Vorsohubkasten GOST 4543-71 Stahl 40X C, 62
Pignon Bolte des avances Aoier 4UX
engranaje Caja de transmielones Acero 40X
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear ' Peed gearbox Steel 45,
56 25.AO.3005 58 Zahnrad 2 Vers chubkasten GOST 1O5C-6O Stahl 45 1 ,84
Pignon Bolte des avances Acler 45
Engranaje Caja de traneta is tones Acero 45
Шестерня Коробка подач Сталь 40X, ГОСТ 1050-60
Gear Peed gearbox Steel 40X,
57 25.40.3015 52, 53 Zahnrad 2 Vor s chu bkas ten GOST 1050-60 Stahl ДОХ. 2,5
rignon Boite des avanoes Aoier 40X
Engranaje Caja de transalsiones Acero 4OX
/ C 7 >
Шестерня Коробка подач Сталь 40X, ГОСТ 4543-71
Gear Peed gearbox Steel ДОХ,
58 25.40.307A 57 2 f GOST 4543-71 0,49
Zahnrad Vorschubkasten Stahl 4ил
Pignon Bolte des avanoes Acier 40X
Engranaje Caja de transmlsiones Acero 4OX
- 33
Продолжение
tfontxnuea
Fortsetzung
Suite
Continuacitfn
I 2 3 4 5 6 7 ' 8
59 25.40.3ЮА 54 Шестерня Gear Zahnrad Pignon bngranaje 2 Коробка подач Peed gearbox Vors ohubkasten Bo'Jte des avances Caja de transmisiones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 2,54
60 25.40.31U 51 Шестерня Gear Zahnrad Pignon Pngranaje 2 Коробка подач Peed gearbdx Vorsohubkasten Boite des avances Caja de transmisiones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1 ,81
61 25.40.312A 56 Шестерня Gear Zahnrad. Pignon bngranaje 2 Коробка подач Feed gearbox Vorsohubkasten Boite des avances Caja de transmisiones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 2,3
62 25.40.314Б 60 Шестерня Gear Zahnrad Pignon bngranaje 2 Коробка подач Feed gearbox Vorsohubkasten Boite des avances Caja de transmisiones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1 ,05
- 34 -
Продолжение
Continued
Fortsetzung
Suite
Continuacidn
I 2 3 4 5 6 ? 8
Шестерня Коробка подач Сталь 40X,
ГОСТ 4543-71
Sear Feed gearbox Steel 40X,
63 25.4О.315Б 63, 67 Zahnrad 4 Vorschubkasten GOST 4543-71 Stahl 40X 1 ,02
Pignon Boite des avanoes Acier 4OX
Engrana je Caja de transmislones Acero 40X
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Feed gearbox Steel 45,
64 25.40.317Б 62 , 66 Zahnrad 4 Vorschubkasten GOST 1050-60 Stahl 45 1 ,06
Pignon Boite des avances Acier 45
Engranaje Caja de transmislones Acero 45
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Feed gearbox Steel 45,
65 25.40.31 8Б 61 , 65 Zahnrad 4 Vorschubkasten GOST 1050-60 Stahl 45 2,1
Pignon Boite des avanoes Acier 45
Engranaje Caja de transmislones Aoero 45
Шестерня Коробка подач Сталь 45, ГОСТ 1050-60
Gear Feed gearbox Steel 45,
66 25.4О.323Б 64 Zahnrad 4 Vorschubkasten GOST 1050-60 Stahl 45 3,81
Pignon Boite des avances Acier 45
Engranaje Caja de transmislones Acero 45
- 35
Продолжение
Continued
Fortsetzung
Suite
Contlnuacidn
I 2 “3 4 5' 6 7 8
67 25.40.333B 44 Шестерня Gear Zahnrad Pignon Bngranaje 2 Коробка подач Feed gearbox Vorschubkasten Boite des avanoes Caja de transmlsiones Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acler 45 Acero 45 2,1
v 58 " 25.4O.336A 68 Ибстерня Gear Zahnrad Pignon Bngrana je 2 Коробка подач Peed gearbox Tors chubkasten Boite des avances Caja de transmlsiones Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 4CX Acler 40X Acero 40X 0,22
69 25.40.367A 49 Вал-шестерня Shaft-gear Welle-Zahnrad Artre-pignon E je-engranaje 2 Коробка подач Feed gearbox Vorschubkasten Boite des avances Caja de transmlsiones Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X Acier 4CX Acero 40X 3,07
70 25.40.368A 59 Вал-шестерня Shaft-gear Welie-Zahnrad 2 Коробка подач Feed gearbox Vorschubkasten Сталь 40X, ГОСТ 4543-71 Steel 40X, GOST 4543-71 Stahl 40X 3,53
Arbre-pignon Eje-engranaje Boite des avances Caja de transmlsiones Acier 40X Acero 40X
- 36 -
Продолжение
Continued
Portsetzung
Suite
Contlnuacidn
I 2 3 4 5 6 7 . 8 ’
Шестерня Механизм ручного перемежения суппортов Сталь 40X, ГОСТ 4543-71
Gear Heads manual traverse mechanism Steel 401,
71 25.42.2O1B 114, 118 Zahnre.d 2 Support handver st ejtivorri oh tung GOST 4543-71 Stahl 40X 3,02
Pignon 14сап1ете de d^placement & main des chariots Aoier 40X
Engranaje Kecaniemo del desplazamlento a mano de los soportes Acero 40X
Шестерня Механизм ручного перемежения суппортов Сталь 40X, ГОСТ 4543-71
Gear Heads manual traverse mechanism Steel 40X,
72 25.42.202 113, 115 4 GOST 4543-71 0,713
117, 119 Zahnrad Supporthandverstellvorriohtung Stahl 40X
Pignon Mecanisme de d^placement & main des chariots Acier 40X
Engranaje Mecanismo del desplazamiento a mano de los soportes Aoero 40X
Полумуфта Коробка подач Сталь 45,
73 25.48.235Б 70 Half-clutch 1 Peed gearbox ГОСТ 1050-60 Steel 45, GOST 1050-60 0,7
Kupplu ngs hS.1 f t e Vorsohubkasten Stahl 45
Deml-aocouplement Bolte des avanoes Aoier 45
Sей!acoplendentо Caja de transmisiones Acero 45
- 37 -
Продолжение
Continued
Fortsetzung
Suite
Contlnuanidn
I 2 3 4 5 6 7 8 '
74 25.50.173 77 Шестерня Gear Zahnrad Pignon .Engranaje 1 Поперечина Cross rail Qaerbalken Traverse Traves ano, Бронза Ер.ОЦС 5-5-5, ГОСТ 613-65 Чугун СЧ 21-40 ГОСТ 1412-70 Bronze Бр.ОЦС 5-5-5 GOST 613-65 Cast iron СЧ 21-40 GOST 1412-70 Bronze Бр.ОЦС 5-5-5 C-uCeisen СЧ 21-40 Bronze Бр.ОЦС 5-5-5 Ponte СЧ 21-40 Bronoe Бр.ОЦС 5-5-5 Hierro colado СЧ 21-40 2,6 3,36
- 36 -
Продолжение
Continued
Forteetzung
Suite
Continuacion
I 2 " 3 4 5 6 ' ? 8
75 25.50.174 81 Гайка Nut Mutter Ecrou Tuerca 1 Поперечина Cross rail Querbalken Traverse Travesano Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Сталь 45, ГОСТ 1050-60 Bronze Бр.ОЦС 4-5-5 GOST 613-65 Steel 45, GOST 1050-60 Bronze Бр.ОЦС 5-5-5 Stahl 45 Bronze Бр.ОЦС 5-5-5 Acier 45 Bronce Бр.ОЦС 5-5-5 Aoero 45 1 ,34 3,85
- 39 -
Продолжение
Continued
Fortsetzung
Suite
Contlnuacidn
I 2 3 4 5 6 7 8
76 25.50.175 79 Гайка Nut Gutter 2orou Tufirca 1 Поперечина Cross rail xueroalken Traverse Trave sano Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Сталь 45, ГОСТ 1050-60 Bronze Бр.ОЦС 5-5-5 GOST 613-65 Steel 45, GOST 1050-60 Bronze Бр.ОЦС 5-5-5 Stahl 45 Bronze Бр.ОЦС 5-5-5 Acier 45 Bronce Бр.ОЦС 5-5-5 Acero 45 1 ,34 3,S5
40
Продолжение
Continued
Portsetzung
Suite,
Continued 3n
I' 2 3 A 5 6 7 8
Гайка Поперечина Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Сталь 35, ГОСТ 1050-60
77 25.50.176 75 Hut 2 Cross rail Bronze Бр.ОЦС 5-5-5 GOST 613—65 Steel 35, GOST 1050-60 1,65 2,0
Mutter Querbalken Bronze Бр.ОЦС 5-5-5 Stahl 35
Bcroa Traverse Bronze Бр.ОЦС 5-5-5 Acier 35
Tueroa TravesaSo Bronce Бр.ОЦС 5-5-5 Acero 35
Винт Поперечина Сталь 45, ГОСТ 1050-60
78 25.50.2021 72 Screw Sohrsube Vie Tornillo 1 Cross rail Querbalken Traverse Trave saffo Steel 45, GOST 1050-60 Stahl 45 Aoier 45 Acero 45 35,6
41
Продолхевие
Continued
Tortsetzung
Suite
Continuaclrfn
I "z 3 4 *5 6 7 8
Винт Поперечина Сталь 45,
ГОСТ 1050-60
Sore* Cross rail Steel 45,
79 32Л.5О.202Д 72 1 GOST 1050-60 64,0
Schraube Querbalken Stahl 45
Vis Traverse Aoier 45
Tornillo Traveяano Aoero 45 -
Винт Поперечина Сталь 45,
ГОСТ 1050-60
Screw Cross rail Steel 45,
00 25.50.204 80 1 GOST 1050-60 6,5
Schraube Querbalken Stahl 45
Vis Traverse Acier 45
Tornillo Travesano Aoero 45
Винт Поперечина Сталь 45,
ГОСТ 1050-60
Sorew Cross rail Steel 45,
81 25.50.205 78 1 GOST 1050-60 6,5
Schraube Querbalken Stahl 45
Vis Traverse Aoier 45
Tornillo Travesano Aoero 45
> ,
Винт Поперечина Сталь 45,
ГОСТ 1050-60
Sorew Cross rail Steel 45,
82 32Л.50.208А 73 1 GOST 1050-60 47,0
Sohraube Querbalken Stahl 45
Vis Traverse Acier 45
Tornillo Travesafio Aoero 45
- 42
Продопапе
Continued
Tortaetiimg
Suite
Contlnuacidn
I 2 3 4 5 6 ? 8
S3 32Л.50.211 80 Вал Shaft Welle Arbre EJe 1 Поперечина Cross rail Querbalken Traverse Traveва2о Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Aoier 45 Aoero 45 <1, 13
84 32JI.5O.212 78 Вал Shaft Welle Arbre Eje 1 Поперечине Cross rail Querbalken Traverse Тгауеяайо Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Aoier 45 Acero 45 11,13
85 25.50.233 73 Винт Screw Schrau.be Vis Tornillo 1 Поперечина Cross rail Querbalken Traverse ТтачеваЙо Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Aoero 45 35,6
86 25.50.257 76 Червяк Worm Schneoke Vis sans Tornillo fin sin fin 1 Поперечина Cross rail Querbalken Traverse Travesano Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 2,73
- 43
Продолжение
Continued
Porteetzung
Suite
Co'ntinuaoidn
I 2 3 4 ’ 5 6 7 8
» 87 08 25.57.151 25.57.2О2Б 85, 88 86, 89 Колесо червячное Worm wheel Sohneckenrad Koue hdlicoldale Rueda de tornl- llo sin fin. Винт Screw Schraube 71 s Tornillo 2 1 Механизм подъема поперечины Cross г»11 raising mechanism * ijuerbalkenverstellvorrichtung Mdcanisme de ddplacement de la traverse Meoanismo de oesplazamlento del travesefio Механизм подъема поперечины Cross rail raising mechanism (' Querbalkenverstellvorrichtuug Mdoanisme de ddplaoement de la traverse liecaniamo de desplazamlento del travosabo Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Чугун СЧ 21-40, ГОСТ 1412-70 Bronze Бр.ОЦС 5-5-5, GOST 613-65 Cast iron СЧ 21-40 Bronze Бр.ОЦС 5-5-5 GtiBeisen СЧ 21-40 Bronze Бр.ОЦС 5-5-5 Ponte СЧ 21-40 Bronoe Бр.ОЦС 5-5-5 Hierro oolado СЧ 21-40 Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 13,3 15,8 49,0
- 44
Продолжение
Continued
Fortsetzung
Suite
Contlnuacidn
I 2 3 4 5 6 7 S
89 *S 25.57.205A > 84, 87 Червяк йоге Schneoke Vis sans fin Tornillo sin tin 2 Механизм подъема поперечины Cross rail raising mechanism Querbalkenverstellvorrichtung Udcanisme ae ddplacement de la traverse Meeanisao de deepiazamiento del travesano Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 11,3
90 25.57.246 83 Полу муфта Half-olutch Kupplungshhlfte Demi-aocouplement Semi acoplamiento 1 Механизм подъема поперечины Cross rail raising mechanism Querbalkenverstellvorrichtung Mdcanisme de ddplacement de la traverse Meoanismo de deeplaaamiento del travesaho Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1,53
91 25.57.247 82 Полумуфта Half-clutch Kupplungshhlfte Deal-accouplement Semiaooplamlento 1 Механизм подъема поперечины Cross rail raising mechanists Querbalkenverstellvorrichtung Mdcanisme de ddplaoement de la traverse Mecanismo de desplazatniento del travesano Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1,05
92 25.62.15ОБ 109 Гайка 2 1 Суппорт вертикальный Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Сталь 45, ГОСТ 1050-60 1 ,9 3,3
- 45
Продолжение,
Continued
Fortsetzung
Suite
Contlnuacidn
I 2 3 ' 4 5 6 7 8
92 25.62.150b 109 Nut Mutter Ecrou Tuerca 2 Vertical head Querbalkensupport Chariot vertical Soporte vertical Bronze Бр.ОЦС 5-5-5, COST 613-65 Steel 45, GOST 1050-60 Bronze Бр.ОЦС 5-5-5 Stahl 45 Bronze Бр.ОЦС 5-5-5 Acier 45 Bronoe Бр.ОЦС 5-5-5 Acero 45 112 3,3
93 25.62.203A 108 Винт Screw Schraube Vis Tornillo 1 Суппорт вертикальный Vertical head Querbalkensupport Chariot vertical Soporte vertical Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 35,0
94 25.68.151b 98 Гайка Nut Mutter 2 Суппорт вертикальный Vertical head Querbalkensupport Бронза Бр.ОЦС 5-5-5, ГОСТ 613-65 Сталь 35, ГОСТ 1050-60 Bronze Бр.ОЦС 5-5-5, GOST 6-13-65 Steel 35, GOST 1050-60 Bronze Бр.ОЦС 5-5-5 Stahl 35 1 ,9 3,3
- 46
Продолжение
Continued
Porteetzung
Suite
Continuaoidn
I 2 3 4 5 6 i 7 8
94 95 25.68.151b 25.68.2ОЗБ 98 97 Ecrou Tueroa X/ ' Винг Screw Schraube Vis Tornillo 2 1 Chariot vertical Soporte vertical Суппорт вертикальный Vertical head iuerbalkcnsupport Chariot vertical Soporte vertical Bronze Бр.ОЦС 5-5-5 Acier 35 Bronce Бр.ОЦС 5-5-5 Acero 35 Сталь 45. ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1 ,9 3,3 3,5
96 25.68.204A 91 Шестерня Gear Zahnrad Pignon Engranaje 1 Суппорт вертикальный Vertical head juerbalkensupport Chariot vertical Soporte vertical Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 4,6
97 25.68.205A > 92 Шестерня Gear Zahnrad Pignon Engranaje 1 Суппорт вертикальный Vertical head Querbalkensuppcrt Chariot vertical Soporte vertical Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 Stahl 45 Acier 45 Acero 45 1,1
Вал-шестерня Shaft-gear Суппорт вертикальный Vertical head Сталь 45, ГОСТ 1050-60 Steel 45, GOST 1050-60 2,4
- 47 -
Продолжение
Continued
Fortsetsiung
Suite
Contlnuaclrfn
I 2 3 4 5 6 ? 8
98 25.68.206A 95 Welle-Zahnrad 1 Querbalkensupport Stahl 45
Arbre-pignon Chariot vertical Acier 45
Eje-engranaje Soporte vertical Acero 45
Шестерня Суппорт вертикальный Сталь 45, ГОСТ 1050-60
Gear Vertical head Steel 45, GOST 1050-60 1,2
99 25.68.207A 96 Zahnrad 1 Querbalkensupport Stahl 45
Pignon Chariot vertical Acier 45
Engranaje Soporte vertical Acero 45
Шестерня Суппорт вертикальный Сталь 45, ГОСТ 1050-60
Gear Vertical head Steel 45,
100 25.68.208A 94 Zahnrad 1 Querbalkensupport GOST 1050-60 Stahl 45
Pignon Chariot vertical Acier 45
Engranaje Soporte vertical Acero 45
Шестерня Суппорт вертикальный Сталь 45, ГОСТ 1050-60
Gear Vertical head Steel 45,
101 25.68.209A 93 1 GOST Ю50-6С 4,5
Zahnrad Querbalkensupport Stahl 45
Pignon Chariot vertical Aoier 45
Engranaje Soporte vertical Acero 45
Червяк Суппорт вертикальный Сталь 45, ГОСТ I050-6C
25.68.306 99 Worm Vertical head Steel 45, GOST 1050-6C 1,5
102 Schne eke Querbalkensupport
Stahl 45
Vis sans fin Chariot vertical Acier 45
Tornillo sin fin Soporte vertical Acero 45
- 48 -
МАТЕРИАЛУ ПО БЫСТРОЙЗЯАЕИВАЮШИМСЯ ДЕТАЛЯМ
Модуль нормальны! 3,5
Число зубьев 31
Угол наклона зубьев I56
Направление зуба левое
Находим! контур ГОСТ 13755-68
Коэффициент смешения неходкого контура 0
Степень точное» по ГОСТ 1645-56 Ст.8-1
Длина обдец вернали 37’7-0,07
Допуск не радиальное биение зубчатого венда 0,08
Допуск на колебание дхжвы обдем норы алл 0,048
Предельные отклонения основного лага *0,028
Допуск на разность ок- ружных магов 0,03
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 50%
Допуск на направление зуба 0,021
Диаметр делительной окружности 112,35
Обозначение чертежа сопряженного колеса 25.15.2О6к
Условное обозначение отверстия по ГОСТ 1159-58 D6x26x3OA’tr 3
Число зубьев 8 6
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - но
СЫд
И * детали по чертежу руководства Заводской * детали
I 29; 120 25.I5.205A
- 50 -
<t>!S8,f 7-о.з
Неуказанные предельные отклонения раз
меров: охватываемых - по В?, прочих - по
см8
Модуль норма дыша 3.5
Число зубьев 50
Угол наклона зуба "15°
Направление зуба правое
Исходны! контур ГОСТ 13755-68
Коэффициент сколеимя исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.8-Х
Длина облей нормали 69,69_q408
Допуск на радиальное биение зубчатого венца 0,095
Допуск на колебание длины обпей нормали 0,055
Предельные отклонения основного иага *0,028
Допуск на разность ок- ружных иегов 0,032
Пятно контакта с зубьями эта- ионного зубчато- го колеса по высоте ив менее 40%
по длине не менее 50%
Допуск на направление зуба 0,021
Диаметр делительной окружности 181,17
Обозначение чертежа сопряженного колеса 25.I5.205A
Условное обозначение отверстия по ГОСТ 1139-58 D6x26x50A-u3
число зубьев & 6
п.п. * детали по чертежу руководства Заводской К детали
2 30; 121 25.I5.206A
- 51
Ф IS?,S3-о,07
I. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по Вт,, прочих - по СИд
3. Овальность и конусообразносгь поверхнос-
ти В не более половины допуска на диа-
метр
* Размеры для справок
Обозначение чертежа 25.15.219;
сопряженного колеса 25.15.221 или 25.15.220;
25.15.222
Условное обозначение отверстия по ГОСТ 1139-58 Л8х46х50А-
Число зубьев » 8
Модуль торцовый 4,42
Число зубьев 56
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 55°
Направление зуба правое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 56°19’
Угол конуса впадин 53°21’
Степень точности по ГОСТ 1758-56 Ст, 8-Х
Тоддина зуба по хорде в нормальном сечении 5’54-0,052
Измерительная высота до хорды 3,64
Допуск на радиальное биение зубчатого венца 0,095
Допуск на погревность обката 150"
Допуск на разность ок- ружных магов 0,033
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 30%
по высоте не менее 50%
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 228,6
развод резцов 2,5
номер резцов 7 1/2
* п.п. * детали по чертежу руководства Заводской Ш детали
3 33; 123 25.I5.209A
- 52 -
SO-0.05&
_____60
4WI
^0
VM
I. Поверхность А ТВЧ h 0,8...1,2 мм; HRC
46...50
2. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
5. Неуказанные предельные отклонения разме-
ров: охватывавших - по А?, охватываемых
- ПО Вт,, прочих - ПО СЫд
4. Овальность и конусообразное» поверхнос-
тей Б и Bi не более половины допуска на
диаметр
2,5
Модуль торцовый 4,42
Число зубьев
Тип_ зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 35й
Направление зуба г левое
Исходный контур ГОСТ I6202-7C
Коэффициент смешения исходного контура 0,1
Коэффициент тангенциаль- ной коррекции 0,03
Угол делительного конуса 33°41»
Угол конуса впадин 31°15*
Степень точности по ГОСТ 1758-56 Ст.8-Х
Тоддина зубе по хорде в нормальном сечении 5>515-0,037
Измерительная высота до хорды 4,03
Допуск на радиальное биение зубчатого венца 0,08
Допуск на разность ок- ружных и arc в 0,03
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модули) не меиеа 50%
по высоте не менее 50%
* Размеры для справок
// 0,025
6
0.1
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов I
номер резцов 7,5
Обозначение чертежа сопряженного колеса 25.I5.209A
№ п.п. » дета» по чертежу руководства Заводской Ж детали
4 32 25.I5.2I9A
- 53
г
12
S3*»1
$
/|ЙС25|Л|
0.63
НИ
15 25
90-o.oss
2$*& c5
Размеры для справок
Направление
спирали- пробое
I. Поверхность В ТВЧ h 0,8...1,2 мм; ВВС
46...50
2. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
3. Неуказанные предельные отклонения разме-
ров: охватывающих - по 6^, охватываемых
- по В7, прочих - по СМд
4. Овальность и коиусообразность поверхнос-
тей А и Б не более половины допуска на
диаметр
12J3-Q.Q55
________533
60
I
/«45°
Зфаски
// 0.025
ч- ~ТЯ~
11
№0
Модуль торцовый 4,42
Число зубьев 24
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 55°
Направление зуба хевое
Исходный контур ГОСТ 16202-70
коэффициент смешения исходного ио в тура 0,1
Коэффициент тангенциаль- ной коррекции 0,05
Угол делительного конуса з?ГГ’
Угол конуса впадин ЗГ°15»
Степень тонкости по ГОСТ 1758-56 Ст. 8-Х
Толкина зуба по хорде в нормальном сечении 5’5ГЗ-0,03?
Измерительная высота до хорды 4,03
Допуск на радиальное биение зубчатого венца 0,08
Допуск на разность ок- ружных иегов 0,03
Пятно контакта с зубыо пар- ного зубчатого колеса йо W (в малому модуля) ие иеиее 5Св
ЦО высоте не иеяее 50%
_Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр Т527Г
развод резцов I
номер резцов 7,5
Обозначение чертежа сопряженного колеса 25.I5.209A
* п.п. * детали по чертежу руководства Заводской * детали
5 122 25.I5.22OA
- 54 -
/36
25 i’0,8‘t
/\0.06 б
53°1 9'
t0,05
0,04 A
90-0,58
tzmii^o.o/s)
ПО,Зтох
1,2,8*в,г5
2,5/
Н1-0,3«
&
6°3S't20'
з фаски
_______________Stt
(2,73'0,055
95
I. Поверхность В ТВЧ h 0,8...1,2 ми; ИКС
46...50
2. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
3. Неуказанные предельные отклонения разме-
ров: охватывающих - по 1р, охватываемых
- ПО R7, ПРОЧИХ - ПО СМд
4. Овальность и конусообразность поверхнос-
тей А и Б не более половины допуска на
диаметр
ROjmax
Размеры для справок
Обозначение чертежа
сопряженного колеса
// 0,025
- 0,!
25.15.209*
б
Направление
спирали-лебое
f a+ 0,26
-
Rz40
Модуль торцовый 4,42
Число зубьев 24
Тип зуба круговой
Угол найлона зуба в сере- дине зубчатого важна 35°
Йаправлекие зуба левое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0,1
Козффициент тангенциаль- ной коррекции 0,03
Угол делительного конуса зАг»
Угол конуса впадин ЗГ’Ь»
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5’513-0,03?
Измерительная высота до хорды 4,03
Допуск на радиальное биение зубчатого венце 0,08
Допуск на разность ок- ружных магов 0,03
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю)
не менее 50%
по высоте не менее 50%
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов I
номер резцов 7,5
№ детали по чертежу руководства Заводской * детали
6 51 25.I5.22lA
- 55
£
|/|Ш | б]
736______
2,8*°'г&
2.5.
36а39'+го'
77,7™
f.25
30
7271117(-o',о 75)
30-0,05 В
RO,3 max
6
^5
25.I5.2O9A
Обозначение чертежа
сопряженного колеса
направление
впирали-правое
* Размеры для справок
И 0,025
7 Л/
7X45
з (pacha
37,5
..95.
12,73-0,055
I. Поверхность В ТВЧ h 0,8...1,2 мы; ИКС
46...50
2. Острые кромки на горцах зубьев приту-
пить фаской 1x45°
5. Неуказанные предельные отклонения разме-
ров: охватывасдих - по А?, охватываемых
- по В?, прочих - по CMg
4. Овальность и конусообразно сть поверхнос-
тей А и Б не более половины допуска на
диаметр
Н&Зтдх
1,9 *в-г5
Модуль торцовым 4,42
Число вубьев 24
Тип зуба круговой
>гол валлона вуба в сере- дине зубчатого венца 35°
Направление зуба левое
Исходный хонтур ГОСТ 16202-70
Коэффициент смежен ин исходного контура 0,1
Коэффициент тангенциаль- ной коррекции 0,03
Угол делительного конуса 33и41’
Угол конуса впади я 3l°I5’
Степень точности по ГОСТ 1758-56 Ст.Э-Х
Тоджина зуба по хорде в нормальном сечении 5»513-0,037
Измерительная высота до хорды 4,03
Допуск на радиальное биение зубчатого венца 0,08
Допуск яа разность ок- ружных иагов 0,03
Пятно контакте с зубьями пар- ного зубчатого колеса цо длине (л малому модулю) ха менее 50%
по высоте не менее 50%
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов I
номер резцов 7,5
№ п.л. * детаи по чертежу руководства Заводской * детали
7 124 г 2S.I5.222A
- 56 -
Фгяг
Модуль нормаявный 5
41ело зубьев 59
Угод наклона зуба Х2"28’
Направденке зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смешения исходного контура 0
Степень точности по ГОСТ Х643-56 Ст.б-Х
Длина обжей нормали ^>*-0,03
Допуск на радиальной биение зубчатого венца 0,045
Допуск на колебание длины обжей нормали 0,03
Допуск на профиль 0,016
Пятно контакта с зубьями эта- донного зубча- того колеса но высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 302,12
Обозначение чертеха сопряженного колеса 25.21.218
Условное обозначение отверстия ио ГОСТ 1139-58 »I0xI02xI08iU5
Число зубьев 2 10
Неуказанные предельные отклонения раз-
меров: охватывающих - по Л?, охватываемых
- по В?, прочих - по СМд
* п.п. » детали по чертежу руководства Заводской * детали
8 19 25.21.207
- 57 -
I. Острые кромки на торцах зубьев приту-
пить фаевой 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватываемых - по B?s прочих - по
GU8
* Размеры для справок
* * Действительный размер маркировать
на поверхности Б
Обозначение чертежа сопряженного колеса 25.3О,2О1Б
Условное обозначение отверстия по ГОСТ 1139-58 DlQx92x98A-v3
Число зубьев s 10
Во дуль торцовый 10,33
Число зубьев 22
Тип зуба круговой
ТУ го л наклоне зуба в сере- дине зубчатого венца 35°
Вадиме ндезуОя левое
Исходный кои тур ГОСТ 16202-70
Тозффнджват смедеяля исходного контура 0
Угол делительного конуса 3^4 Р
Угол конуса впадин ЗГ^ОЗ»
Степень точности do ГОСТ 1758-56 Ст.7-1
Толщина зуба so хорде в нормальном сечении 15‘719-0,04
Измерительная высота до хорды 9,522
Допуск не радиальное биение зубчатого венца 0,07
Допуск на погрешность обката 70»
Допуск на разность ок- ружных матов 0,03
Пятно контакта с зубьЕми пар- ного зубчатого - колесе по длине (и палому модулю) во аеиее 40%
по высоте во менее 40%
Метод нарезания зубьев односторонний
Размеры резцовой головня диаметр 457,2
развод резцов 5
номер резцов 7 1/2
п.п. * детали по чертежу руководства Заводской Ж детали
9 22 25.21.208
- 58 -
О11> 5
I. Острые мромкм иа торцах зубьев приту-
пить фаспй 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватываемых - но В?» прочих - по
CMg
1 Размеры для оправой
“ Дайстмтельиый размер маркировать
за поверхности Б
Обозначение чертежа сопряженного колеса 25.3О.2О1Б
Условное обозначение отверстия по ГОСТ 1139-58 D 10x92x981- и у
Число зубьев 4 а ТО
Модуль торцовый 10,33
Число зубьев 22
Тип 8 у'da круговом
Угол наклона зуба в сере- дине зубчатого венаа 35°
Направление зуба левое
й сходки! юитур ГОСТ 16202-70
коэ^фицлоат снедения исходного коитурз 0
Угол делительного конуса ЗГА?'
Угол конуса впадай зг’оз*
Стапель точности ос ГОСТ 1758-56 Ст.7-1
То ляд а а зуба по хорде в нормальном сечении В.™-0,04
Измерительная высота до хорды 9,522
Допуск на радиальное биение зубчатого венца 0,07
Допуск аа погрешность обката 70*
Допуск на разность ок- ружных иагов 0,03
Пятно контакта с зубьг.ми пар- ного зубчатого колеса по длине (и малому модулю) ее жепее 40%
по высоте ке минее 40%
Метод нарезания зубьев одвостороиялй
Размеры резцовой головки диаметр 457,2“
развод резцов 5
номер резцов 7 1/2
* в.п. * детали во чертежу руководства Заводской № детая
9 22 25.21.208
0
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по CUg
2. Овальность и кояусообразность поверхнос-
ти Б ле более половины допуска на диа-
метр
* Размер с припуском на пригонку по
дет. 25.21.228А '
- 59 -
Модуль нормальный 3
Число зубьев 120
Угод наклона зуба ~12й28’
Направление зуба правое
Исходный контур ГОСТ '17755-68
Коэффициент смешения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-1
Длина обжей нормади *53,б0-0,05
Допуск на радиааьвоё биение зубчатого венца 6,05
Допуск на колебание длины общей нормали 0,04
Предельные отклонекия основного шага ±0,011
Допуск на профиль 0,018
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 368,69
Обозначение чертежа сопряженного колеса 25.21.232
* п.п. * детали по чертежу руководства Заводской № детали
10 13 25.2I.209A
со^б~3
TB4H0fi:.f,2jHRC4B..52
A-A
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по Вт,, прочих - no CMg
2. Овальность и конусообразность поверхнос-
тей Б и В не более половины допуска на
диаметр
* Обработать по сопрягаемым деталям:
*х по дет. 25.2I.228A; *I. 2 по дет.
25.2I.2I5A
Нодуль нормальный 3
Число зубьев 87
Угол наклона зуба 12°28’
Направление зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура О
Степень точности по ГОСТ 16*3-56 Ст. 6-Х
Длина общей нормали ^-O.OS
Допуск на радиальное _биение зубчатого венца 0,045
Допуск на колебание длины общей нормали 0,036
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,016
Пятно контакта по не менее
с зубьями эта- высоте 50%
лонного зубча- по не менее
того колеса длине 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 267,3
Обозначение чертежа сопряженного колеса 25.21.231
№ п.п. * детали по чертежу руководства Заводской » детали
II 14 25.21.210
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- no Rj, прочих - по CMg
Модуль нормальный 3
Число зубьев 84
Угол наклона зуба 12° 28’
Направление зуба Г левое
Исходный контур ГОСТ 13755-68
Коэффициент смещений исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина общем нормали %’61-0,05
допуск на радиадБЙ'бе биение зубчатого венца 0,045 >
Допуск на колебание длины общей нормали 0,036
Предельные отклонения основного иага ±0,011
Допуск на профиль 0,016
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 258,09
Обозначение чертежа сопряженного колеса 25.21.226
2. Овальность и ковусообраэность поверхнос-
ти Б не более половины допуска на диа-
метр
* Размер с припуском на пригонку по
дет. 25.2I.228A
, 1 С ' Л? • И ! М» детали по чертежу руководства Заводской К» детали
12 8- 25.2I.Z1I
А-А
неуказанные предельные отклонения разив- --------н—
ров: охватывающих - по А7» охватываемых
- по В?, прочих - по CMg
2. Овальность я ковусообразность поверхнос-
ти Б не более половины допуска на диа-
метр
* Размер с припуском аа пригонку по
дет. 25.21.2281
Модуль нормальный 5
Число зубьев 75
Угол наклона зуба 12°28’
Направление зуба правое
Исходный контур ГОСТ 15755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст. 6-Х
Длина общей нормали ^’^-O.OS
Допуск на радяальное биение зубчатого венца 0,045
Допуск на колебание длины общей нормали 0,03
Предельные отклонения основного мага *0,ОН
Допуск на профиль ‘ U.Ulb 1
Пятно контакта с зубьями зга- лонного зубча- того колеса по высоте не менее 50?
по длине не менее 70%
допуск на направление зуба 0,015
Диаметр делительной окружности 250,44
Обозначение чертежа сопряженного колеса 25.21.215
и п.п. * детали по чертежу руководства Заводской * детали
15 12 25.21.212
- 62 -
МО, )
\/(V)
Зфаски
0653
Модуль нормальны» 3
Число зубьев 75
Угол вакдоиа зуба 12°28*
Направление зуба левое
Исходны! контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности но ГОСТ 1643-56 Ст.6-Х
Длина обжей нормали 87’35-0,05
Допуск нй радиальное биение зубчатого венца 0,045
Допуск на колебание длины обжей нормали 0,03
Предельные отклонения основного нага iO,ОН
Допуск на профиль 0,016
Пятно контакта с зубьями эта- донного зубча- того колеса по высоте не менее 50%
по длине не менее 7#
Допуск на направление зуба 0,013
, Диаметр делительной окружности 230,14
! Обозначение чертежа сопряженного колеса 25.21.212
Неуказанные предельные отклонения раз-
меров: охватываемых - по R?, прочих - по
си8
Условное обозначение отверстия по ГОСТ 1139-58 Т)8х52хбОА«и3
Число зубьев Z 8
- бэ -
* п. л. !> детели по чертежу руководства Заводской JS детали
14 >9 25.21.213
063
iiфаски
fb-oi
*2-0.1
о. on о
27*0.2$
(ST
t3,S
hZO
I.
2.
HHC 48...52
Неуказанные предельные отклонения разме-
ров: охватывающих -по А?, охватываемых
- по В?, прочих - по CMg
Овальность и нонусообразность поверхнос-
ти Б не более половины допуска на диа-
метр
* Размер с припуском. Обработать по
дет. 25.21.228А и 25.2I.229A
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба I2°28‘
Направление зуба левое
Исходный контур ГО Ст 157
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина общей нормали 69’12-0,09
Допуск не раДМЭйАиое биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного лага to, ОН
Допуск на профиль 0,014
Пятно контакта с аубьями эта- лонного зубча- того колеса по высоте ве минет 50%
по длине не менее 70%
Допуск на направление вуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопрвженного колеса 25.21.231
№ п.п. ИВ детели по чертежу руководства Заводской » детали
15 21 25.21.214
7 ы-
ФЗЧ5
A- A
I. НЯС 48...52
2. Неуказанные предельные отклонения разив'
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по Ciig
3. Овальность и конусообразность поверхнос'
ти Б не более половины допуска на диа-
метр
* Размер с припуском. Обработать по
дет. 25.2I.2IO
Модуль 3
Число зубьев 108
Исходный контур ГОСТ 13755-68
Коэффициент смещений исходного контура 0
Степень точности по ГОСТ 1643-56 СТ.7-Х
Диаметр измерительных роликов 5,01
Размер по роликам 317,6l6+Q’^a
Допуск на радиальное биение зубчатого венца 0,08
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,115
на одном зубе 0,045
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
ПО длине не менее 60?
Обозначение чертежа сопряженного колеса 25.21.238
Je п. п. te детали по чертежу руководства Заводской № детали
16 15 25.2I.2I5A
65 -
ги»г»оии ионф
взтывающих - по А?, охватываемых - по By, про-
чих - по CMg
Зубчатые венцы А Б
Модуль нормальный 5 3
Число зубьев ЗГ“ 38
Угол наклона зуба I2U28*
Направление зуба левое -
Исходный контур ГОСТ 13?55-о8 1
Коэффициент смещения исходного контура 0 0
Степень точности но ГОСТ 1643-56 Ст.6-Х Ст. 8-Х
Длина общей нормали 55’83-0,05 4i»45-0,05
Допуск на колебание длины общей нормали 0,022 0,048
Допуск на радиальное биение зубчатого венца 0,038 0,08
Предельные отклоне- ния основного вага ^0,ОН ±0,028
Допуск на разность окружных шагов — 0,03
Пятно кон- такта с зубьями эталонного зубчатого колеса по высоте не менее 50? не менее 40?
по длине не менее 70? не менее 50?
Допуск на направле- ние зуба 0,015 0,024
Диаметр делительной окружности 155 114
Обозначение чертежа сопряженного колеса 25.21.207 25.21.217
3. Овальность и конусообразность поверхностей В,
Г, Д - не более половина допуска на диаметр
* л.и. fc детали по чертежу руководства Заводской * детали
I? 18 25.21.218 |
- 66 -
/i-А
№0,
VM
18 1хй.с°
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба "T2°28*
Направление зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.б-Х
Длина общей нормали 69’12-0,05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного вага 10,011
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70?
Допуск яа направ/ зуба 1ёнйё 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.2I.22IA
I. неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по Вт,, прочих - до СИ8
2. Овальность и нонусообразность поверхнос-
ти Б не более половины допуска на диа-
метр
* Размер с припуском на пригонку по
дет. 25.2I.228A
- 67 -
* п. п. * детали по чертежу руководства Заводской № детали
18 10 25.21.219
^<6\3
A -A
ров: охватывающих - по Ay, охватываемых
- по By, прочих - по CMg
2. Овальность ж кояусообревность поверхнос-
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба 12°28»
Направление зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смоления исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина общей нормали 69»12-0.05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного нага *0,011
Допуск на профиль 0,014
Пятно контакта с зубьями зта- донного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.21.224А / /
ти Б не более половины допуска на диа-
метр
* Размер с припуском. Обработать по
дет. 25.21.002Б
- бв -
п.п. К детали по чертежу руководства Заводской t детали
19 3 25.21.22ОБ
/ 0,0?5 А
ОЛЧ А
Неуказанные предельные отклонения раз-
меров: охватываемых - по By, прочмх - по
см8
- 69 -
Иодухь нормальный 3
Число зубьев 63
Угол наклона зуба Х2°28’
Направление зуба правое
Исходный контур ГОСТ 13755-68
Угол профиля исходного контура 20°
Степень точности по ГОСТ Г643-56 Ст.6-Х
Длина общей нормали б9»12-0,05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного вага io,ОН
Допуск ва профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высо те не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.21.2X9 25.2I.2I3A
Условное обозначение отверстия по ГОСТ 1139-58 D8x52x60A-n3
Число зубьев г 6
* п.п. * детали по чертежу руководства Заводской Ж детали
20 6 25.2I.22IA
? 6 63
A-A
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- ПО &р, Прочих - ПО СМд
2. Овальность и конусообразно сть поверхнос-
ти Б не более половины допуска на диа-
метр
* Размер с припуском обработать по
дет. 25.21.002Б
- 70 -
Моду» нормальный 3
Число зубьев 57
Угол ла алова зуба 12° 28’
Направленно зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент сиещенлн исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина обвей нормали 68,85_О f Q5
Допуск на радиальное биение зубчатого венца 0,038
Допуск ва колебание длины обжей нормали 0,022
Предельные отклонения основного вага iO,ОН
Допуск на профиль 0,014
Пятно контакта с вубьямм эта- лоиного зубча- того колеса по высоте не менее 50%
но длине не менее 70%
Допуск ва направление зуба 0,013
Диаметр делительной окружности 175,13
Обозначение чертежа сопряженного' колеса 25.21.225
И - * Е5 • й детали по чертежу руководства Заводской It детали
21 I ' 25.2I.222E
Ф 159,63-gag
I. Неуказанные предельные отклонения разме-
ров: охватывавших - по А?, охватываемых
- по В?, прочих - по Olig
2. Овальность и кону сообразность поверхяос-
ти Б не более половины допуска ва диа-
метр
* Размер с припуском обработать по
дет. 25.21.ОО2Б
Нодуль нормальный 3
Число зубьев 50
Угол наклона зуба Х2°28’
Направление зубе левое
Исходный контур , ГОСТ 13755-68
Коэффициент смешений исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина обпей нормали 59‘68-OtO5
Допуск на радиальное биение зубчатого венца 0,030
Допуск на колебание длины обаей нормали 0,022
Предельные отклонения основного дата iO,ОН
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 153,62
Обозначение чертежа сопряженного колеса 25.2l.22lA
№ п.п. .1; детали по чертежу руководства Заводской it детали
22 2 25.2I.223S
- 71 -
ФбОА
Неуказанные предельные отклонения раз~
меров: охватываемых ~ по В?, прочих - по
С«8
- 72
06Ь 2
Модуль нормальный 3
Число зубьев 50
Угол наклона зуба 12°28’
Направление зуба правое
Исходный контур ГОСТ 13755-6£
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина общей нормали 59’68-0,05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,ОН
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50$
по длине не менее 70$
Допуск на направление зуба 0,013
Диаметр делительной окружности 153,63
Обозначение чертежа сопряженного колеса 25.21.220А
Условное обозначение отверстия ио ГОСТ 1139-58 D8x52x60A- U5
Число зубьев Z 8
(
» п.п. X» детали по чертежу руководства Заводской ё детали
23 7 25.2I.224A
и^о
VM
I, Зубья цементировать h 0,8...1,0 мм;
HRC 56...60
2. Неуказанные предельные отклонения разме-
ров: охватываемых - по Бу, прочих - по
CMg
Модуль нормальный 5
Число зубьев 56
Угол наклона зуба I2°28’
Направление зуба правое
Исходный контур ГОСТ Г3755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.б-Х
Длина общей нормали 59»95-П,ЛЧ
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага *о,оп
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
ио длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 172,06
Обозначение чертежа сопряженного колеса 25.2I.222A
Условное обозначение отверстия по ГОСТ 1159-58 D 8х52х60А-и3
Число зубьев Z 8
ft п.п. ft детали по чертежу руководства Заводской ft детали
24 4 25.21.225
- 73 -
36
Ф6ОА
Ф80
Неуказанные предельные отклонения раз-
меров: охватываемых - по By, прочих - по
см8
- 74 -
Модуль нормальный 3
Число зубьев 42
Угол наклона зуба 1^28’
Направление зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.б-Х
Длине общей нормали 5°>46-0.05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага to,ОН
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 129,04
Обозначение чертежа сопряженного колеса 25.21.211
Условное обозначение отверстия по ГОСТ 1139-58 D8x52x60A-U3
Число зубьев Z 8
№ п.н. Ш детали по чертежу руководства Заводской * детали
25 5 25.21.226
(9663
VW)
Ф199,57-а03
Модуль нормальный 3
Число зубьев 63
Угод наклона зуба 12"28’.
Направление ауба правое
Исходный ковтур ГОСТ 13755-68
Коэффициент смешения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 6-Х
Длина обжей нормали 69’12-0.05
Допуск ва радиальное биение зубчатого венца 0,038
Допуск на колебание длины обцей нормали 0,022
Предельные отклонения основного нага io,ОН
Допуск на профиль 0,014
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50?
по длине не менее 70?
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,54
Обозначение чертежа сопряженного колеса 25.21.214 25.21.210
I. Неуказанные предельные отклонения разме-
ров: охватываемых - по В?, прочих - по
сы8
2. Овальность и конусообразно сть поверхнос-
ти А не более половины допуска на диа-
метр
/
- 75 -
f/И'иЯ.-сЛ'Ь
№ п.п. * детали по чертежу руководства Заводской * детали
26 20 25.21.231
5 5
течь 0,9... /,/, HR С 48... 52
Модуль нормальный 3
Число зубьев 30
Угол наклоне зуба 12°28»
Направление ауба левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 СТ.6-Х
Длина общей нормали 32’23-О,О4
Допуск на радиальное биение зубчатого венца 0,032
Допуск на колебание длины общей нормали 0,019
Предельные отклонения основного шага iO,ОН
Допуск на профиль 0,013
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 92,17
Обозначение чертежа сопряженного колеса 25.21.209
Условное обозначение отверстия по ГОСТ 1139-58 D8x52x60A'U5
Число аубьев Z 8
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
см8
>
№ п.п. № детали по чертежу руководства Зак>дской » детали
27 II 25.21.232
7
- 76 -
ФН4 -а.07
I, Неуказанные предельные отклонения разме-
ров: охватывавших - по А?, охватываемых
- по 9?, прочих - по CMg
2. Овальность и ко ну со образ но сть поверхнос-
ти А не более половины допуска на диа-
метр
- 77 -
RlkO
Модуль 3
Число вубьав 36
Исходный контур ГОСТ 13755-68
Коэффициент смеиезин исходного контура 0
Степень точности по ГОСТ 1643-56 СТ.6-Х
Длина облей нормали 41’24б-0.04
Допуск не радиальное биение зубчатого венца 0,032
Допуск на накопленную погрешность окружного шага 0,04
Предельные отклонения основного вага ±0,011
Допуск на профиль 0,013
Пятно контакта с аубьями эта- лонного зубча- того колеса ПО высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 108
Обозначение чертежа сопряженного колеса 25.2I.2I5A 25.21.239
* п.п. К» детали по чертежу руководства Заводской е детали
28 17 25.21.238
[Zpzoz|/t l—। 3ltiOf ^/\e,o2\A
Допуск ва направле- ние зуба 0,013 -
Диаметр делительной окружности 108 75
Обозначение чертежа сопряженного колеса 25.21.238 25.21.202
Неуказанные предельные отклонения размеров:
охватывающих - по А?, охватываемых - по В?, про-
чих - ПО CMg
- 78
Зубчатые вводы Б В
Модуль 3 3
Число зубьев — 25
Исходный контур Гост I3755-4S
Коэффициент смещения исходного контура 0 0
Степень точности по ГОСТ 1645-56 Ст.6-Х Ст.9-Х
Диаметр измеритель- ных роликов - 5,01
Размер по роликам - 6B,I7+U»23
Длина общей нормали ^-0.04 —
Допуск на колебание длины общей нормали 0,019 -
Допуск не радиаль- ное биение зубчато- го венца 0,032 0,105
Допуск на колебания измеритель- него меж- центрового расстояния за оборот колесе 0,058 0,26
на одном зубе 0,028 0,45
Допуск на профиль 0,013 -
Пятно кон- такта с зубьями эталонного зубчатого колеса по высоте не менее 50? не менее 30%
по длине не менее ?0? не менее 40?
* п.п. К! детали по чертежу руководства Заводской № детали
29 16 25.21.239
I. Острее кромки на торцах аубьев приту-
пить фасной 1x45°
2. Неукаэамяые предельные отклонения разме-
ров: охваты веских - по 1?, охватываемых
- по В?| прочих - ПО CMg
* Раамеры дан справок
Йетод вареаанмн зубьев односторонний
Размеры резцовой головки диаметр 457,2
развод риацов 5
вомер ревцов 7 1/2
Обозаачеияе чертежа сопряженного колеса 25.21.206 25.30.227
Условное обозначение отверстии по ГОСТ 1139-58 DlOxIOZxIMA-Uj
Число нубьев 10
Модуль торсовый 11,53
Чксю аубьев “ЗУ"
Тип зуба круговой
Угол наклона зуба в сере- дине губчатого аеапа 35°
Направление зуба правое
Исходный контур ГОСТ 16202-70
Коэффициент снедения исходного контура 0
Угол делительного жонуса 5б°19’
Угол конуса впадин 53°03‘
Степень точности по ГОСТ 1758-56 Ст.7-Х i|r
Толщина зубе по хорде в нормальном сечении П,657-0^
Измерительная высота до хорды 7,247
Допуск на радиальное биение зубчатого венца 0,08
Допуск не погрешность обката 58"
Допуск на разность ок- ружных магов 0,034
Пятно контакта с зубьями пар- ного зубчатого колесе по длина (к малому модул») не менее 40»
по высоте не менее 4#
* п.п. * детали по чертежу руководства Заводской * детали
30« 23 25.30.20IE
сег>
- 79 -
I. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по By, прочих - по CMg
* Размеры для справок
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 457,2
развод резцов 5
номер резцов 7 1/2
Обозначение чертежа сопряженного колеса 25.21.208 25.30.22?
Условное обозначение отверстия по ГОСТ II39-58 DlQxI02xI08A’U3
Число зубьев * I 10
Модуль торцовый 10,33
Число зубьев 33
Тип зуба круговой
Угол наклона зубе в сере- дине зубчатого венца 35°
Направление зуба правое
Исходный контур ГОСТ 16202-70
Коэффициент смещении исходного контура 0
Угол делительного конуса 5б°19’
Угол конуса впадав 53^03*
Степень точности по ГОСТ 1758-56 Ст.7-Х f'
Толщина зуба по хорде в нормальном сечении П»637-0,04
Измерительная высота до хорды 7,247
Допуск на радиальное биение зубчатого венца 0,08
Допуск на погрешность обката 58"
Допуск на разность ок- ружных иагов 0,034
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 40%
по высоте не мевее 40%
№ П.П. * детали по чертежу руководства Заводской It детали
30 23 25.30.201Б
- 79 -
Неуказанные предельные отклонения раз-
ыеров: охватываемых - по В?, прочих - по
CMg
- 80 -
Модуль нормальный ... .. 8
Число зубьев 31
Угол наклона зуба 15°
Направление зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали S6’5I-0,0?
Допуск на радиальное биение зубчатого венца 0,07
Допуск на колебание длины общей нормали 0,048
Предельные отклонения основного вага ^0,022
Допуск на разность ок- ружных шагов 0,025
Пятно контакта по не менее
с зубьями эта- высоте 45?
ловкого зубча- по не менее
того колеса длине 60?
Допуск на направление зуба 0,019
Диаметр делительной окружности 256,75
Обозначение чертежа сопряженного колеса 25.31.201
Условное обозначение отверстия по ГОСТ 1139-58 DI0xI02xI08MJ3
Число зубьев 2 10
' * п.п. № детали по- чертежу руководства Заводской Л? детали
31 24 25.30.20ЗА
CUg
ащ—
v
Модуль нормальный 3,5
Число эубьев 28
Угол наклона зуба 15°"
Направление зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 164-3-56 Ст. 8-Х
Длина общей нормали *’5<0.07
Допуск на радиальное биение зубчатого венца 0,08 4
Допуск на колебание длины общей нормали 0,048 '
Предельные отклонения основного юага *0,028
Допуск на разность со- седних окружных вагон 0,03
Пятно контакта с зубьями эта- лонного зубча- того колеса ПО высоте не менее 40?
по длине не менее 50?
Допуск на направление зуба 0,021
Диаметр делительной окружности 101,46
Обозначение чертежа сопряженного колеса 32Д.30.216
Условное обозначение отверстия по ГОСТ 1139-50 D8x46x5OAU5
Число зубьев з j 8
« *> • It детали по чертежу руководства Заводской ® детали
32 27 32j1.30.2I5A
- 81
/?гад.
V (V)
Неуказанные предельные отклонения раз-
меров: охвашваемых - по &?, прочих - по
CMg
Модуль нормальный 3,5
Число зубьев 49
Угол наклона ауба 15°
Направление зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смешения исходного контура 0
Степень точности до ГОСТ 1643-56 СТ.8-Х
Длине общей нормали 69>6<ntnfi.
Допуск на радиальное биение зубчатого венца 0,095
Допуск на колебание длины общей нормали 0,055
Предельные отклонения основного шага •к), 028
Допуск на разность ок- ружных шагов 0,032
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40%
по длине не менее 50%
Допуск на направление зуба 0,С«
Диаметр делительной окружности 177,55
Обозначение чертежа сопряженного колеса 32Л.30.215А
Условное обозначение отверстия по ГОСТ 1139-58 D8x46x50A’U 5
Число зубьев Z 8
№ П.П. № детали по чертежу руководства Заводской й» детали
33 28 32Л.30.216
- 82 -
Ум
_ 0 *6А £
б!,0*
180 -0.1>t
JS°57'
«а
Z3-W
^гсрасп
fx45*
Zyacxu
I.Острые кроши на торцах <
фаской 1x45°
2. Неуказанные предельные i
ров: охватываемых - по I
с«8
* Размеры для справок
зубьев притупить
отклонения рааме-
Ву, прочих - по
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 457,2
развод резцов 5
номер резцов 7 1/2
Обозначение чертежа сопряженного колеса 25.30.20 ГБ
Условное обозначение отверстия по ГОСТ 1139-58 DBx46i50A‘Uj
Число зубьев Z 8
Модуль торцовый 9,13
“Число зубьев 22
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого веица 35°
Направление зуба левое
Исходный контур Коэффициент смещения исходного контура ГОСТ 16202-70 0
Угол делительного конуса зГГП-
Угол конуса впадин ЗЗиОЗ’
Степень точности по ГОСТ 1758-56 Ст,7-Х
Толщина ауОа по хорде в зеркальном сечевии I2,036_qjO*
Измерительная высота до хорды 8,414
Допуск на радиальное биение зубчатого венца 0,07
Допуск на погреаность обкаты 70’
Допуск на разность ок- ружных ЕВГОВ 0,027
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модуле) не менее 40%
по высоте из менее 40%
0
JT и. п. № детали по чертежу руководства
34 26
25.30.227
—, .,и......i»».wqr2*j?i
Заводской йЯп«
1? детйдя ”
- el -
Iff О -О,os
35*57'
2,5^5
фаски
7x45°
~2фаски
32.51 -0,055
I.Острые кромки на торцах i
фаской 1x45°
2. Неуказанные предельные <
ров: охватываемых - по ]
см8
* Размеры для справок
зубьев притупить
отклонения разме-
В?, прочих - по
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 457,2
развод резцов 5
номер резцов 7 1/2
Обозначение чертежа сопряженного колеса 25.30.201Б
Модуль торцовый 9,15
Число зубьев 22
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 55°
Направление зуба левое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 5У4Г
Угол конуса впадин 53и03’
Степень точности по ГОСТ 1758-56 Ст.7-Х
Толщина зуба по хорде в нормальном сечении I2.036-0i04
Измерительная высота до хорды 8,414
Допуск на радиальное биение зубчатого венца 0,07
Допуск на погрешность обката 70й
Допуск на разность ок- ружных шагов 0,027
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 40%
по высоте не менее 40?
Г " ! Условное обозначение отверстия по ГОСТ 1139-58 В8Х46Х50А- U,
1 Число зубьев г 8
Й п.п. й детали по чертежу руководства Зав&дбкОй-^ Л» детали
34 26 25.30.227
•s-i
- 83 -
TB4hO,9...f,1iHRCU8...52
270
2 50 А
Неуказанные предельные отклонений раз-
меров: охватываемых - по By, прочих - по
сма
- 04 -
Нодуль нормальный 3,5
Число зубьев Г32”
Угол наклона зуба 15и
Направление зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смешения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.8-Х
Длина обцей нормали 48,09-0,07
Допуск на радиальное биение зубчатого венца 0,08
Допуск на колебание длины обжей нормали 0,048
Предельные отклонения основного нага iO,028
Допуск на разность ок- ру иных иагов 0,03
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40%
до длине не менее 50%
Допуск на направление зуба 0,021
Диаметр делительной окружности 115,95
Обозначение чертежа сопряженного колеса 25.30.229
Условное обозначение отверстия по ГОСТ 1139-58 D8x46x50A*U5
Число зубьев * 8
* п.п. £ детали по чертежу руководства Заводской * детали
35 27 25.30.228
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
СМ8
^44 , .
V (ч/)
Модуль нормальные 3,5
Число зубьев 44
Угол наклона зуба 15° ’
Направленна зуба левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 59,04_0>08
Допуск на радиальное биение зубчатого венца 0,095
Допуск на колебание длины общей нормали 0,055
Предельные отклонения основного вага iO, 028
Допуск на разность ок- ружных шагов 0,03
Пятно контакта с зубками эта- лонного зубча- того колеса по высоте не менее 40%
по длине не менее 50%
Допуск на направление зуба 0,021
Диаметр делительной окружности 159,43
Обозначение чертежа сопряженного колеса 25.30.228
Условное обозначение отверстия по ГОСТ 1139-58 D6x46x50A- U3
Число зубьев z | 8
* П.П. fe детали по чертежу руководства Заводской № детели
36 28 25.30.229
- 85 -
V (V;
* Размер с припуском обработать по
дет. 25.51.ОПА
** Размер для демонтажа
Модуль 8
Число зубьев 220
Угол наклона зуба 15°
Направление зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Толщина зуба по хорде 10,71-0.23
Измерительная высота до хорды 5,98
Допуск на радиальное биение зубчатого венца 0,14
Допуск на накопленную погреаность окружного шага 0,22
Допуск на разность ок- ружных шагов 0,052
Предельные отклонения основного шага ±0,022
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 50?
Допуск на направление зуба 0,019
Диаметр делительной окружности 1822,08
Обозначение чертежа сопряженного колеса 25.30.203
ft п.п. ft детали по чертежу руководства Заводской ft детали
37 25 25.3I.20:
(
- 86 -
<^>о ъ
1 <4 ы—~ м /ч
A-A
2.5,
Ф2190
Ф2060А
4
13otS.
Фгзз5С3
22‘30'±Г30
45"t1'30"
67'304 i'w
9041'30"
10°
повернуто
13or№6
2,5'95
0
95"t1‘30"
2.5
Wo,
V (у;
Ф22
4
S7°30't 1'30"
Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - ПО CMg
* Размер с припуском. Обработать по
дет. 32JI.3I.0II
** Размер для демонтажа
Отв. И8кл.З
Б-б
22*3041'30" повернуто
30. 30
в? -
иодуль нормальный 8
Число зубьев 280
Угол наклона зуба 15°
Направление зуба правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 8-Х
Толщина зуба по хорде в нормальном сечении Г0,5-0,22
Измерительная высота до хорда 5,98
Допуск на радиальное биение зубчатого венца 0,28
Допуск на накопленную погрешность окружного шага 0,42
Допуск на разность ок- ружных шагов 0,11
Предельные отклонения основного шага 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40?
по длине не менее 50?
Допуск на направление зуба 0,024
Диаметр делительной окружности 2319,01
Обозначение чертежа сопряженного колеса 25.30.208
Н° п.п. * детали по чертежу руководства Заводской » детали
38 25 32Л.31.201
108
I. Острые кройки на торцах зубьев приту-
пить фаской 1x^5°
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по By, прочих - по СМ&
3. Овальность и конусообразаость поверхнос-
ти В не более половины допуска на диа-
метр
* Размеры для справок
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов 2
номер резцов 7 1/2
Обозначение чертежа сопряженного колеса 25.40.202А
Условное обозначение отверстия по ГОСТ 1139-58 D8x46x50A«U3
Число зубьев •L 8
Модуль торцовый 4,32
Число зубьев 23
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 35°
Направление вуба левое
Исходный контур ГОСТ 16202-70
Коэффициент снедения исходного контура 0
Угол делительного конуса 45°
Угол конуса впадин 41°25’
Степень точности по ГОСТ 1758-56 СТ.8-Х
Тоддина зуба по хорде в нормальном сечении 5’П-0,037
Измерительная высота до хорды 3,49
Допуск на радиальное биение зубчатого венца 0,08
Допуск на погреаность обкате 190*
Допуск на разность ок- ружных «агон 0,03
Патио контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 50%
по высоте не менее 50%
।
J
1
О • » я ♦ * детали по чертежу руководства Заводской * детали
39 34 25Л0.201А
Ф10Ч,Ч9-цов
V М
I. Острые кромки на торцах зубьев приту-
пить фаской 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- ио В?, прочих - no CMS
3. Овальность и конусообразность поверхнос-
ти В не более половины допуска на диа-
метр
й Размеры для справок
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов I
номер резцов 7 1/2
Обозначение чертежа сопрягенвого колеса 25.40,20IA
Условное обозначение отверстия по ГОСТ П39-58 D6x26x30A- U5
Число зубьев 2 | 6
Модуль торцовый 4,325
Число зубьев 23
"лИП зуба круговой
"Угол наклона зуба в сере- дине зубчатого венца 35°
Направление зуба правое
Исходный контур ГОСТ 16202-70
Коэффициент смешения исходного контура 0
Угол делительного конуса 45°
Угол конуса впадав 4Г25’
Степень точности по ГОСТ 1758-56 Ст.6-Х
Толщина зуба по хорде в нормальном сечении 5,П-Э4О37
Измерительная высота до хорды 3,494
Допуск на радиальное бкение зубчатого венца 0,08
Допуск на погремность обката 190“
Допуск на разность ок- ружных шагов 0,03
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 50?
по высоте не менее 50^
№ п.п. Г й детада по чертову руководства Заводской Й дета ля
40 35 25.40.202А
- 39 -
0135
0126+о'г5
095
I. Неуказанные предельные отклоненяя разме-
ров: охватываажих - по А?, охватываемых
- по В?, прочих - до CMg
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10’
(допуск зависимый)
3. Овальность м иоаусообрззность поверхнос-
ти А не более половины допуска на диа-
метр
90 -
wo1 \
V (V)
Модуль 2
Число аубьея 58
Исходный контуР ГОСТ 13755-68
Коэффициент сививиия исходного ко к тура 0
Степень точности ю ГОСТ 1643-56 Ст.8-Х
Дине обвей нориахн 39’8б-0.07
Довуби мхвбакне длмиы обвей норма хм 0,048
Допуск на радиальное бмвнме губчатого венца 0,08
Допуск на коле- бания иамари- тедьного меж- центрового рас- стояния за оборот колеса 0,13
на одном аубе 0,055
Пятно контакта с аубьямк эта- донного вубча- того колеса по высоте не менее 40%
по джине де менее 50%
Обозначение чертежа сопряженного ко дес а 25.40.282А
* п.п. № детали по чертежу руководства Заводской * дета хк
; 41 47 25.40.215Б
М 60x5,5 лев. кп.з
Неуказанные предельные отклонения раз-
меров: охватывающих - но А?, охватываемых
- по Вт,, прочих - по СМд
- 91
— Модуль 2
Число зубьев » 20
ijсходный контур ГОСТ 15755-68
Коэффициент смецения исходного контура 0
Степень точности по гост 1643-56 СТ.8-8-Х
Диаметр измерительных роликов 3,34
Размер по роли нам 35,53+^’
Допуск на радиальное биение зубчатого венца 0,1
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,11
на одном зубе 0,055
Пятно контакта с зубьями эте- лонного зубча- того колеса по высоте не менее 40?
по длине не менее 50?
Толцива зуба по хорде о оо—U,1U 5’77~0Л4
Измерительная высота до хорда 1,495
Обозначение чертежа сопряженного колеса 25.40.336
» П.П. И» детали по чертежу руководства Заводской « детали
42 32 25.40.235В
I. Зубья ТВЧ HRC 35...45
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по CMg
3. Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
- 92
Модуль 2
Число зубьев 66
Исходный контур ГОСТ 13755-68
Коэффициент смежения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.Т-Х
Длина общей нормали ^•98-П.0б __
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на коле- бания иаыери- тельного мех- центрового рас- стояния аа оборот колеса 0,095
на одном зубе 0.036
Пятно контакта с зубьями эта- лонного зубча- того колеса ПО высоте не менее 45%
по длина не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 132
Обозначение чертежа сопряженного колеса 25.40.296Б
* п.п. детали по чертежу руководства Заводской в детали
43 69 25.40.236Б
072,07-0.2
Неуказанные предельные отклонения разме-
ров: охватываемых - по В?, прочих - по
см8
- 94
Нодуль 2
Число зубьев 55
Исходный контур ГОСТ 15755-68
Коэффициент смешения исходного контуР3 0,518
Степень точности по ГОСТ 1645-56 Ст. 7-Х
Длина обпей но риал» 22,18_л.пч
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на коле- бания избери- тельного иеж- центрового рас- стояния за оборот колеса 0,08
иа одном зубе 0,056
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45'?
по длине не менее 60?
Допуск на направление зуба 0,019
Диаметр делительной окружности 66
Обозначение чертежа сопряженного колеса 25,40.ЗШ
Условное обозначение отверстия по ГОСТ 1159-58 D8x56x40A«Uj
Число зубьев г | 8
* п.п. Л? детали по чертежу руководства Заводской № детали
45 48 25.40.28IA
I. зубья HBC 48...52
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по 4?, охватываемых
- по прочих - по CUg
3. Овальность и конусообразность поверхнос-
тей Б и В не более половины допуска не
V (V)
Модуль 2
Число зубьев 1" 25
Исходный контур ГОСТ 15755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 9-8-8-Х
Длина общей нормали 15,36-О,О5
Допуск на колебание длины общей нормали 0,042
Допуск на радиальное биение зубчатого венца 0,08
Допуск на коле- бания измери- тельного мех- центрового рас- стояния за оборот колеса 0,085
на одном зубе 0,055
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40%
по длине не менее 50%
Обозначение чертежа сопряженного колеса 25.440.255
— Условное обозначение отверстия по ГОСТ 1139-58 г6х26хЗОА’И3
Число зубьев z !«
диаметр
№ п.п. № детали по чертежу руководства Заводской fe детали
44 36 25.40.278Б
- 93 -
088-о,гз
Неуказанные предельные отклонения ран-
не рог: охватываемых - по By, прочих - по
см8
- 95 -
Подул* 2
Число зубьев 42
ЙСХОДНЫЙ ковтур ГОСТ 13755-68
Коэффициент смеиеаия сходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-1
Дива обиай нормали
Допуск на радиально! биение зубчатого веяпа 0,05
Допуск на колебание длины обдай нормали 0,03
Допуск ва коле- бания изыери- тельного меж- цен тро во го рас- стояния за оборот колеса 0,085
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте ве менее 45%
по длине не ыевее 60?
Допуск на Hanpai зуба ленив 0,017
Диаметр делительной окружности 84
Обозначение чертежа сопряженного колеса 25.40.2I5A
Условяое обозначение отверстия по ГОСТ 1139-58 D 8Х36Х40А- U 3
Число зубьев а 8
* п.п. * детали по чертежу руководства Заводской * детали
46 42 25.40.282А
Кг 40, , i
V М
e> 154-о.гб
Неуказанные предельные отклонения раз-
меров: охватывающих - по А?, охвативаемых
- по В7, прочих - по dig
Модуль г
Число аубьав 75
Исходный контур ГОСТ 15755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 7-Х
Длина общей нормали 52’14~о,аб_..._
Допуск ва радиальное биевне вубчатого венца 0,058
Допуск ва колебание длина общей нормали 0,036
Допуск на коле- бания жзмери- тельного меж- центрового рас- стояния ва оборе; колесе 0,095
на одном губе 0,036
Пятно контакта с вубьямж эта- лонного вубча- того колеса во высоте не менее 45?
по длине во мевее 60?
Допуск на направление зуба 0,017
Диаметр делительной окружности 156
Обозначение чертежа сопряженного колеса 25.40.236Б
Условное обоаначааме отверстия по ГОСТ 1139-58 06x26x304» и3
Число вубьев z 1 6
ft п.п. ft детали по чертежу руководства Заводской ft детали
47 39 25.40.283В
- 96
8 выступов /5,5-q is
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по Д?, охватываемых
- по В?, прочих - по CJig
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10’
(допуск зависимый)
3. Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
А
- 97 -
RZM,
Модуль 2
Число зубьев 66
Исходный контур ГОСТ 13755-SB
Коэффициент снедения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 8-Х
Длина общей нормали 45,Эб-0.О8
Допуск на колебание длины общей нормали 0,055
Допуск на радиальное биение зубчатого венца 0,095
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,15
на одном зубе 0,055
Пятно контакта с зубьями эта- донного зубча- того колеса по высоте не менее W
по длине не менее 50$
Обозначение чертежа сопряженного колеса 25.40.295В
Я? л«л. № детали по чертежу руководства Заводской * детали
48 37 25.40.284Г
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
си8
- 98 -
К2Ы.
V м
Модуль 2
.Число зубьев 2?
Исходный контур ГОСТ 15755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 7-Х
Длина общей ворса ли 21»31-О.Г)В
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,08
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 60%
Допуск на направление зуба 0,01?
Диаметр делительной окружности 54
Обозначение чертежа сопряженного колеса 25.40.333В
Условное обозначение отверстия по ГОСТ 1159-58 06x26x30* U3
Число зубьев г 6
№ п.п. * детали по чертежу руководства Заводской И> детали
49 40 25.40.288В
I. Неуказанные предельные отклонения разме-
ров: охватываемых - по В?, прочих - по
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10*
(допуск зависимый)
- 99 -
Г)
Модуль 2
Число зубьев , V - -
Исходный контур ГОСТ 13755-66
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 СТ.В-Х
Длина общей нормали 27’58-0,07
Допуск на колебание длины общей нормали 0,048
Допуск на радиальное биение зубчатого венца 0,08
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса - 1 •• t
на одпси зубе \'?5
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте .з менее 4OJ5
по длине не менее! 50,5
Обозначение чертежа сопряженного колеса 25.40.292Б i
Л? п. п. «? детали по чертежу руководства Эаводской й« детали
50 * 25.43.269? ?
(V)
Модуль 2
Число зубьев 58
Исходный контур ГОСТ 13755-60
Коэффициент смешении исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 39,87-0.05
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,03
Допуск на коле- бания измери- тельного мех- центрового рас- стояния за оборот колеса 0,085
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 60?
Допуск на направление зуба 0,021
Диаметр делительной окружности 116
Обозначение чертежа сопряженного колеса 25.40.298В
Условное обозначение отверстия по ГОСТ 1139-58 D8x36x40A' Cj
Число аубьев z 8
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
CUg
№ п.п. Je детали по чертежу руководства Заводской й детали
51 46 25.40.290А
- 100 -
/ 0025 А
/'45°
TB4h2...3; HRC35...4-2
Неуказанные предельные отклонения раз-
мерен: охватываемых - по В?, прочих - по
С«8
- 101 —
V (Vj
Нодуль 2
Число зубьев 58
Исходный контур ГОСТ 13755-68
Коэффициент смежеяиа исходного контура 0
Степень точности по ГОСТ 1645-56 Ст. 7-Х
Длина обдай нормали 39’8?-0.05
Допуск на радиальное биение зубчатого венца 0,05
Допуск ва колебание длины обжей нормали 0,03
Допуск на коле- бания измери- тельного меж- центрового рас- стояний за оборот колеса ‘ 0,085
на одном эубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,0Г7
Диаметр делительной окружности П6
Обозначение чертежа сопряженного колеса 25.40.289Б
Условное обозначение отверстия по ГОСТ 1139-58 d8x36x40A-Uj
Число зубьев г 8
* п.п. Ш детали по чертежу руководства Заводской * детали
52 43 25.40.292Б
О 6 6~3
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
сме
Модуль 2
Число зубьев 53
Исходный контур ГОСТ 15755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 21’48-0.05
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,08
ив одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,017
Диаметр делительной окружности 66
Обозначение чертежа сопряженного колеса 25.40.284В
Условное обозначение отверстия по ГОСТ 1139-58 68x36x40^ U з
Число зубьев * 8
16 п.п. № детали по чертежу руководстве Заводской № детали
53 41 25.40.295В
(
- 102
Kz^O/
Модуль 2
Число аубьев ~ТГ~
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 СТ.8-Х
Длина общей нормали 45’"-0.08
Допуск на колебание длины общей нормали 0,055
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,15
на одном зубе 0,055
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее w
по длине не менее 50$
Обозначение чертежа сопряженного колеса 25.40.298В
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по Л?, охватываемых
- по Вт,, прочих - по СМд
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10’
(допуск зависимый)
3. Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
- юз -
№ п.п. * детали по чертежу руководства Заводской * детали
54 45; 55 25.40.296Б
с) 6
I. Неуказанные предельные отклонения разме-
ров; охватываемых - по By, прочих - по
сма
2. Овальность и конусообразность поверхнос-
ти А не более половина допуска на диа-
метр
- Ю4 -
*1*0,
Модуль 2
Число зубьев 42
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 27’61-О.О5
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,03
Допуск на коле- бания иамери- тельного мех- центрового рас- стояния за оборот колеса 0,085
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,019
Диаметр делительной ОКРУЖНОСТИ 84
Обозначение чертежа сопряженного колеса 25.40.290А
1е п.п. * детали по чертежу руководства Заводской * детали
55 50 25.40.298Г
Неуказанные предельные отклонения раз-
меров: охватываемых - по By, прочих - по
CMg
Rz“O
Модуль 2
Число зубьев 69
Исходный контур ГОС¥ 137 55-68
Коэффициент смежевия исходного контура 0
Степень точности ГОСТ 1643-56 по Ст.7-Х
Дакка обжей нормали 46,06_П(ПЙ
Допуск на радиальное биение зубчатого венда 0,058
Допуск на кожбоание длины обжей нормали 0,036
Допуск на коле- бания измери- за оборот колеса 0,095
тельного меж- центрового рас- стояния на одном зубе 0,036
Пятно контакта с зубьнмм эта- по высоте не менее 45%
лонного зубча- того колеса по длине не менее 60%
Допуск не направление зуба 0,021
Диаметр делительной окружности 138
Обозначение чертежа сопряженного колеса 25,40»501Б
Условное обозначение отверстия по ГОСТ 1139-58 D 6x26x30А*и3
Число зубьев 2 Гб
с * . Й Ш детали по чертежу руководства Заводской )е детали
56 58 25.40.30®
(
- 105 -
Ф184-0.3
I. Неуказанные предельные отклонения размеров: ох-
ватывающих - по А?, охватываемых - по By, про-
чих - по CMg
2. Отклонение центрального угла между осями двух
любых выступов не болев *10’ (допуск зависимый)
3. Овальность и конусообразность поверхности А не
более половины допуска на диаметр
- 106 -
V W)
Зубчатые венцы Б В
Модуль 2 2
Число аубьев ~9(3~ 39
Исходный контур ГОСТ 13755-68
Коэффициент свечения исходного контура 0 0
Степень точности по ГОСТ 1643-56 Ст. 7-Х Ст. 8-Х
Длина обпей нормали 64,37-0,06 27’52-0.07
Допуск на колебание длины общей нормали 0,036 0,048
Допуск ва радиаль- ное биение зубчато- го венца 0,058 0,08
Допуск на колебания измеритель- кого меж- центрового расстояния за оборот колеса 0,095 0,15
за одном зубе 0,036 0,055
Пятно кон- такта с зубьями эталонного зубчатого колеса по высоте не менее 45? не менее 40?
по длине не мевее 60? не менее 50?
Обозначение чертежа сопряженного колеса 25.40.567А 25.40.ЗООБ
д » детали по чертежу руководства Заводской № детали
57 52; 53 25.40.301Б
Яг4Л
ТВЧ/12...3' HRC35...42
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
сме
Модуль 2
Число зубьев 39
Исходный контур ГОСТ 13755-68
Коэффициент смоиения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.7-Х
Длина общей нормали 27’53-0.05
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,03
Допуск на коле- бания измери- тельного мех- центрового рас- стояния за оборе! колеса 0,085
на одвои зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колесе по высоте не менее ч5£
по длине не менее 603
Допуск на направление зуба 0,017
Диаметр делительной окружности 78
Обозначение чертежа сопряженного колеса 25.40.3I4A
Условное обозначение отверстия по ГОСТ 1139-58 й8х36х40А«и3
Число зубьев 8
И * • и Ж детали по чертежу руководства Заводской Ш детали
58 57 25.40. ЗО7А
7
фГ64-о.?б
^4/1
V
Модуль 2
Число зубьев 80
.Исходный контур ГОСТ 13755-68
Коэффициент омовения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина обвей нормам 5е»18-О,Л6
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины обжей нормали 0,036
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,095
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 60%
Допуск на направление зуба 0,021
Диаметр делительной окружности 160
Обозначение чертежа сопряженного колеса 25.40. ЗС8Б
Условное обозначение отверстия по ГОСТ 1139-58 D8x36x40A-U5
Число зубьев 8
Неуказанные предельные отклонения раз-
меров: охватываемых - по By, прочих - по
см8
* н.п. Ш детали по чертежу руководства Заводской * де та л
59 54 25.40.3101
108 -
Модуль г
Число зубьев бб
Исходный контур ГОСТ 13?55-6ё
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 164 5-56 СТ. 7-л
Длина общей нормали
Допуск на радиальное биение зубчатого венца 9,05В
Допуск на колебание длины общей нормали 0,956
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,3:5
на одном зубе •1,056
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее
по длине не менее во;
Допуск на направление зуба о,ол
Диаметр делительной окружности 152
Обозначение чертежа сопряженного колеса 25.40.2BIA
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
СВ8
Условное обозначение отверстия по ГОСТ П59-5: 66x26x5 ЗА- Uj
Число зубьев . я—Li
:=’ « детали по чертежу руководства Заводской К детали
60 51 25.40.ЗИЛ
- 109 -
Ф180-о.
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по прочих - по СИд
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10*
^допуск зависимый)
3. Овальность и кону со об разность поверхнос-
ти А не более половины допуска на диа-
метр
Нодуль 2
Число аубьев 88
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 164 3-56 СТ. 7-Х
Длина общей нормали 64,51-0.06
Допуск на колебание длины общей нормали 0,036
Допуск на радиальное биение зубчатого венца 0,058
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,095
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не менее 60%
Обозначение чертежа сопряженного колеса 25.40.368А
* п.п. * детали по чертежу руководства Заводской * детали
61 56 25.40.3I2A
- 110 -
I. Неуказанные предельные отклонения разме-
ров: охватываемых - по В?, прочих - по
см8
2. Овальность и ко нусо об разность поверхнос-
ти А не более половины допуска на диа-
метр
- 111 -
Модуль 2
Число зубьев 69
Исходный контур ГОСТ 13755-68
Коэффициент снедения исходного контура 0
Степень точности ГОСТ 1643-56 по СТ.7-Х
Длина общей нормали 46»°6_,П.О6
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на коле- бания измери- эа оборот колеса 0,095
тельного меж- центрового рас- стояния на одном зубе 0,036
Пятно контакта с зубьями эта- по высоте не менее
лонного зубча- того колеса по длине не менее 60?
Допуск на направление зуба 0,021
Диаметр делительной окружности 158
Обозначение чертежа сопряженного колеса 25.40.307А
ft п.п. ft детали по чертежу руководства Заводской ft детали
62 60 25.40.314Б
Модуль
Число зубьев 39
Исходным контур ГОСТ I3755~6f
Коэффициент смеиения исходного контура 0
Степень точности ГОСТ 1643-56 по Ст,8-Х
Длина обжеМ нормах! п^-о.м
Допуск на колебание длины обжей нормали 0,048
Допуск на радиальное биение губчатого венца 0,08
Допуск на коле- бания камере- ва оборот колеса 0,13
тельного меж- центрового рас- стояния на одном зубе 0,055
Пятно контакта с зубьями эта- по высоте не менее 40%
лонного зубча- того колеса во длине не менее 50%
Обозначение чертежа сопряженного колеса 25.40.314А
- по В?, прочих - ло см8
2. Отклонение центрального угля между ося-
ми двух ЛюбмХ BMCTy^OS 16 6ОЛ88
(допуск зависимый)
3. Овальность и ко нусо об раз кость поверхнос-
ти А не более половина допуска на диа-
метр
'А
* °- « * детали но чертежу руководства Заводской * детей
63 63; 67 25.40.315Б
- 112 -
Медаль 2
Число зубьев ЗУ
Исходный контур гост 1>?55-ее
коэффициент смецеяия исходного контура 0
Степень точности по ГОСТ 1643-56 ст.7-Х
Длина общей нормали
Допуск на радиальное биение зубчатого венца 0,03
Допуск на колебание длины общей но pus ди 0,05
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,085
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,019
Диаметр доготадьнлй окружности 97 5
Обозначение черте*# сопряженного колеса 2s.40.3256
-" Условное обозначение отверстия по ГОСТ 1139-58 D8x36x40A-U3
Число зубьев 8
№ п.п. № детали по чертежу руководства Заводской * детали
64 62; 66 25.40. 317Б
I, Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по &?, прочих - по CUg
2. Отклонение центрального угла между ося-
ми двух любых выступов не более ±10’
^допуск зависимый)
5. Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
- 11» -
Gz)
Модуль 2
Число зубьев 80
Исходный контур ГОСТ 13755-6Ё
Коэффициент смешения исходного контура 0
Степень точности по ГОСТ 164 5-56 Ст.7-Х
Длина обжей нормали 58’18-0.06
Допуск на колебание длины общей нормали 0,056
Допуск на радиальное биение зубчатого венца 0,058
Допуск на коле- бания измери- тельного меж- центрового рас- стояния 83 0б0Р01 колеса 0,095
на одном вубе 0,056
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45^
по длине на меяее 60%
Обозначение чертежа сопряженного колеса 25.40.3I0A
* п.п. й детали по чертежу руководства Заводской fe детали
65 61; 65 25.40.318Б
Ф1375-О.З
Неуказанные предельные отклонения раз-
меров: охватываемых - по прочих - по
СМд
Нодуль 2,У
Число зубьев 7?
Исходный контур ГОСТ 137 5 5-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 •*—* Ст.7-Х
Длина общей нормали 65’27-0.06
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины обвей норма ди 0,036
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборт колеса 0,095
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45?
по длине не менее 60?
допуск на направление зуба 0,024
Диаметр делительной окружности 192,5
Обозначение чертежа сопряженного колеса 25.40.317Б
Условное обозначение отверстия по ГОСТ 1159-58
Число зубьев 2 8
« п. п. te детали по чертежу руководства Заводской Й детали
66 64 25.40.323Б
(
- н5 -
©
1*45°
6Высгпипоё IS, 5
ТВЧЬО.8... LZ,HRC48..,S2
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по CMg
2. Отклонение центрального угла между ося-
ми двух любых выступов не более *10’
(допуск зависимый)
5. Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
Модуль 2
Число зубьев 73
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 7-Х
Длина общей нормали 52,08_0,02
Допуск на колебание длины общей нормали 0,036
Допуск на радиальное биение зубчатого венца 0,058
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,095
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте яе менее 45%
ио длине не менее 60%
Обозначение чертежа сопряженного колеса 25.40L388B
JC п.п. 16 детали по чертежу руководства Заводской й детали
67 44 25.40.333В
- 116 -
T84hO.S...lJ,HRi;48...5?
/X4J0 |
f К,-8(1,
3?
044 -д /7
0,01; A
Неуказанные предельные отклонения разме-
ров: охватывавши - по А?, охватываемых
- по В?, прочих - по CUg
Овальность и конусообразность поверхнос-
ти А не более половины допуска на диа-
метр
* Сверлить во впадине черев пять зубьев
! Модуль
Число зубьев 2й‘ ' ' '
Исходный конту? ГОСТ 15755-66
Коо^фхц^ент смещенья исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 15,236_с
Допуск на радиальное биение зубчатого венца 0,032
Допуск на колебание длины общей нормали 0,017
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,07
на одной зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса ПО высота не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,017
Диаметр делительной окружности 40
Обозначение чертежа сопряженного колеса 25.40.2353
* П.П. t детали по чертежу руководства Заводской !н детали
68 68 25.40.356А
Неуказанные предельные отклонения раз-
7-’оов: охватывающих - по А?, охватываемых
! ’ . прочих - ПО СМО
118
Модуль 2
Число зубьев 19
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст. 8-Х
Длина общей нормали 15’23-0.04
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины обшей нормали 0,026
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборе колеса ; 0,11
на одном зубе 0,055
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40?
по длине не менее 50?
Допуск на направление зуба 0,021
Диаметр делительной окружности 38
Обозначение чертежа сопряженного колеса 25.40. 30 ГБ
Условное обозначение вала по ГОСТ 1139-58 D6x26x30C 3jC
Число зубьев z 6
№ п.п. ® детали по чертежу руководства Заводской е детали
69 , / 49 25.40.367А
1i9 -
Модуль
Число зубьев
Исходник контур . ГЙСТ 13755-66
Коэффициент смещении исходного контура
Степень точности ГОСТ 164 5-56 - ПО С1.8-Л
Длина общей нормали
Допуск на радиальное биение зубчатого ьейна 1,35
Допуск на колебание длины общей нормали
Допуск на коле- бания измери- за оборе-' колеса
тельного меж- центрового рас- стояния на одной зубе ii,D55
Пятно контакта с зубьями эта- по высоте не понев
лонного зубча- того колеса ПО длине не монес
Допуск на нэпраз зуба ленис
Диаметр делительной окружности '40
Обозначение чертежа сопряженного колеса
Условное обозначение ьзлз по ГОСТ 1159-58 D6x26x50C-
Число аубьев
г п.п. * детали по чертччу руководства днаодсгой детали
70 ' 59 ?5.4Э. :с-бА
М72>7нл2
6.37-аам
* Размеры для справок
Нодуль 2
Число зубьев 64
Тип зуба прямой
Исходный контур ГОСТ 15754-68
Коэиидивйт смещения исходного контура 0
Угол делительного конуса 46°48‘
Угол конуса впадин 45°14*
Степень точности по ГОСТ 1758-56 Ст.6-Х
Толкина зуба по хсрде 2’66-О,15
Измерительная высота до хорды 1,495
Допуск на радиальное биение зубчатого венца 0,095
Допуск яа погрешность обката 150"
Допуск на разность ок- ружных шагов 0,028
пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не ыеаее 50%
по высоте не «еяее 50%
Угол конусности зуба 1°55’
1 Обозначение чертежа > сопряженного колеса 25.42.202
Условное обозначение отверстия по ГОСТ 1139-58 D6x52x60A-u3
Число зубьев г 8
* п,п> £ детали по чертежу руководства Заводской * детали
71 114; 118 25.42.201Б
- 120 -
i
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по СМд
* размеры дин справок
* * Обработать совместно с дет.
25.42.210 или 25.42.211
- 121
Модуль 2
Число зубьев 20
Тил зуба Прямой
Исходный контур ГОСТ 13754-68
Коэффициент сведения исходного контура 0
Угол делительного конуса 13°12*
Угол конуса впадин 11° 38*
Степень точности по ГОСТ 1758-56 СТ. 8-Х
Толщина зуба по хорде 2’7Г-0.13
Измерительная высота до хорда 1,495
Допуск на радиальное биение зубчатого венца 0,05
Допуск на погрешность ^бката 240"
Допуск на разность ок- ружных шагов 0,02
Пятно контакта с зубьями пар- него зубчатого колеса по длине (.к малому модулю) не менее 53?
ПО вы со те не менее 50?
Угол конусности зуба Iй 35’
Обозначение чертежа сопряженного колеса 25.42.2018 25.42.205ft
п.п. ie детали по чертежу руководства Заводской !е детали
72 ИЗ; 115; 117; ПЭ 25.42.202
M80»S,SKri3
VW
Модуль 2
Число зубьев 20
Исходный контур ГОСТ 13755-68
Коэффициент смеоевия исходного контура 0
Степень точности ас. ГОСТ 1643-56 Ст.8-8-Х
Диаметр изморительвах роликов 3,34
Размер по роликам 35,53+U’19
Допуск на радиальное биение зубчатого венца 0,1
Допуск ва коле- бания нзиери- тельного меж- центрового рас- стояния за оборот колесе 0,11
на одном зубе 0,055
Пятно контакта с зуСьями эта- лонного зубча- того колесе ПО высоте не менее 40Д
по длине не менее
Толмина зубе по хорде г.
Йзморительная йысотн до хорвь 1,495
Обозначение чертеже сопряженного колеса 25.40. 336
№ п.п. N? детали по чертежу руко водетва Заводской К? детали
73 70 25.48.2358
I
2
5
mos
A A
для центра
бытсчии
mA')
/\o.ou f>
34
60
Отлизка долина coo таететновать ТУ MT3O-I
Н8клЗ
8
17*0.055
W
!х45°
6 фасон
. Неуказаннае предельный отклонения разме-
ров: охватываемых - по By, прочих - по
с“ь
. фрезеровать на выход фрезы 5 впадин и
4 Зуба, против протезе роза иных на вы-
ход впадин и эубьез выбить "демонтаж"
Зуборезный инструмент толщина зуба <в осевом сечении) 4,71
радиаль- ный зазор во впади- нах колеса 0,6
радиус закруг- ления головки зуба 0,9
Коэффициент коррекции 0
Обозначение чертежа сопряженного колеса 25.57.257
Модуль осевой 3
Числе зубьев 52
Сопряженный червяк ТИП червяка архимедов
число заходов I
направ- ление витка правое
Межосевое расстояние в обработке 104*0,035
Степень точности по ГСО? 567 5-56 Ст.8-Х
Допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,12
на одном зубе 0,042
Ля тио контакта с эталонным червяком ПО длине не менее 5С0
по высоте не м*нее 5П'<
Сопряженный червяк УГОЛ профиля эдр
высота витка с,6
хсд ВИ НТО вой линии 9,42
диаметр цилиндра выступов 162
п.к. № детали по чертежу руководства Заводской Je детали
74 77 25.50.173
- 123 -
V M
3, Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по CMg
4. Поверхности Г и Д долины находиться в
одной плоскости, отклонение не более
0,5 мм
* Размеры для справок
Й п.п. te детали по чертежу руководства Заводской № детали
?5 ' < ' 81 25.50.174
124
мо,
VM
I. Отливка по ТУ MT3O-I
2. Конец нитки резьбы притупить до толщи»»
I ми
3. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?» прочих - по CMg
4. Поверхности Г и Д должны находиться в
одной плоскости, отклонение не более
0,5 мм
* Размеры для справок
Г)
* п.п. £ детали по чертежу руководства Заводской » детали
76 79 25.50.175
- 125 -
Г. Отливма по ТУ UT3O-I
2. Конец нитки резьбы запилить до толщины
I мм
Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по Ну, прочих - по CMg
* Размеры для справок
* п.п. ft детали по чертежу руководства Заводской ft детали
77 75 25.50.176
- 126
Ri20
I. H3 240...280
2. Конец нитки трап, резьбы запилить до толщины не менее I им
3. Острые углы паза Е притупить, R 0,5 мм
4. Неуказанные предельные отклонения размеров: охватывающих - по А^,,
охватываемых - по В^,, прочих - no CMg
5. Накопленная овибка шага на длине 100 мм не более 0,025 мм; на всей
длине трап, резьбы не более 0,08 мм
6. Овальность, конусообразность, бочкообразяость, седлообразность
трап, резьбы по наружному диаметру не более 0,02 мм
7. Овальность трап, резьбы по среднему диаметру не более 0,012 мм
8. Овальность и конусообразность поверхностей Г и Д - в пределах поло-
вины допуска на диаметр
- 127 -
V G/)
I. HB 240. ..280, кроме поверхности А. Поверхность А ТВЧ h 0,8...1,2мм;
HRG 54...60
2. Неуказ энные предельные отклонения размеров: охватывающих - по А?,
охватываемых - по В?, прочих - по CMg
5. Предельные отклонения в пределах одного шага ^0,012 мм
4. Наибольшая накопленная ошибка шага: на длине 100 мм - 0,025 мм; ва
всей длине резьба - 0,08 мм
5. Предельные отклонения половины угла профиля *25’
6. Овальность, ко ну сообразность, бочкообразность и седлообразно сть
резьбы по наружному диаметру не более 0,02 мм
?. Овальность среднего диаметра резьбы не более 0,012 мм
8. Первая нитка витка должна быть заправлена до s ?! мм
9. Гайка, яавераутая на винт, должна иметь осевой люфт от 0,05 до
0,15 мм
10. Овальность и ковусообразность поверхностей А и Б не более половины
допуска на диаметр
J6 п.п. Ж детали по чертежу руководства Заводской № детали
?9 72 52Л. 50.202А
- 128 -
Ф38.5
I. Конец нитки резьбы запилить до то лавины не менее I ми
2. Неуказанные предельные отклонения размерен: охвашваемых - по В?,
прочих - по CMg
5. Накопленная ошибка шага на всей длине резьбы не более 0,07 мы
4. Овальность резьбы по среднему диаметру не более 0,018 мм
5. Овальность и конусообразность резьбы по наружному диаметру не бо-
лее 0,025 мы
* Размер с припуском, обработать по дет. 25.50.242
* п.п. ft детали по чертежу руководства Заводской ft детали
80 80 25.50.204
- 129
I. Конец нитки резьбы запилить до толищны не менее I им
2. Неуказанные предельные отклонения размеров: охватываемых - по В?,
прочих - по CMg
5. Накопленная ошибка шага на всей длине резьбы не более 0,07 мм
4. Овальность резьбы по среднему диаметру не более 0,018 мм
5. Овальность и конусообразнооть резьбы по наружному диаметру не более
0,025 мм
* Размер с припуском, обработать по дет. 25.50.242
№ П.П. te детали по чертежу руководства Заводской № детали
81 78 25.50.205
(
- 130 -
WO
I. HB 240...280, кроив поверхности А. Поверхность А ТВЧ h 0,8...I,2мм;
BBC 54...60
2. Неукаванные предельные отклонении размеров: охватывающих - по А?,
охватываемых - по В?, прочих - по CMg
3. Предельные отклонения в пределах одного вага *0,012 мм
4. Наибольшая накопленная овмбка вага па длине 100 мм - 0,025 мм; не
всей длине резьбы - 0,08 мм
5. Предельные отклонения половины угла профиля *25’
6. Овальность, конусообразность, бочкообразюсть в седюобразвость
резьбы по наружному диаметру не более 0,02 мм
7. Овальность среднего диаметра резьбы не более 0,012 мм
8. Первая нитна витка должна быть занревлена до s 2= I мм
9. Гайка, навернутая на винт, должна иметь осевой лифт от 0,05 до
0,15 мм
10. Овальность и коаусообрезность поверхностей А и Б не более половины
допуска на диаметр
* п.п. № детали по чертежу руководства Заводской * детали
82 73 52Л.5О.2П8А
- 131 -
2отв центр. 83
ГОСТ /0030 68
I. Неуказанные предельные отклонения размеров: охватываемых - по By,
прочих - по CMg
2. Наибольшая накопленная ошибка шага: на длине 100 мм - 0,05 мм; на
всей длине резьбы - 0,07 мм
5. Предельные отклонения половины угла профиля *25*
4. Овальность, конусообразность, бочкообразность и седлообразность
резьбы по наружному диаметру не более 0,017 мм
5, Овальность среднего диаметра резьбы не более 0,018 мм
6. Первая нитка витка должна быть заправлена до s мы
7. Гайка, навернутая на винт, должна иметь осевой люфт не более от
0,05 до 0,15 мм
8, Биение наружного диаметра гайки при вращении ее по винту не более
О,Г5 мм
* Обработать по дет. 25.50.242
№ run. '.It детали по чертежу руководства Заводской | te детали I
85 30 32Л.50.211 1
- 132 -
I. Неуказанные предельные отклонения размеров: охватываемых - no By,
прочих - по CUg
2. Наибольшая накопленная ошибка шага: на длине 130 ми - 0,05 им; на
всей длине резьбы - 0,0? мм
3. Предельные отклонения половины угла профиля *25’
4.Овальность, ко ну со об раз кость, бочкообразность и седлообразность
резьбы по наружному диаметру не более 0,017 мм
5. Овальность среднего диаметра резьбы не более 0,5318 мы
6. Первая нитка витка должна быть заправлена до s Я мы
7, Гайка, навернутая на винт, должна иметь осевой лкфт не более от
3,05 до 0,15 мм
8. вхение наружного диаметра гайки при вращении ее по винту не более
3,15 мы
* Обработать по дет. 25.50.242
4.) ' )
- 133 -
RzW
I. НВ 240...280
2. Конец нитки трап, резьбы запилить до толщины не менее I мм
3. Острые углы паза Е притупить R 0,5 мм
4. Неуказанные предельные отклонения размеров: охватывающих - по А.?,
охватываемых - по By, прочих - по CMg
5. Накопленная ошибка шага на длине 100 мм не более 0,025 мм; на всей
длине трап, резьбы не более 0,08 мм
6. Овальность, конусообразность, бочкообразность и седлообразность
трап, резьбы по наружному диаметру не более 0,02 мм
?. Овальность трап, резьбы по среднему диаметру не более 0,012 мм
8. Овальность и конусообразность поверхностей Г и Д - в пределах поло-
вины допуска на диаметр
£ п.п. » детали по чертежу руководстве Заводской * детали
85 73 25.50.235
- 134 -
и
Ш).
\/м
ФЗОП
Ф39.5
Нодуль осевой 3
Число заходов I
Тип червяка архимедов
Угол подъема витка 5°18’
Направление витка правое
Ход винтовой линии 9,42
Паре метры профиля витков угол профиля 20°
высота витка 6,6
Степень точности по ГОСТ 3675-56 Ст.7-Х
Толжива витка <*’5I-Cl1I2
Йвмерм тельная высота 5
Предельные отклонения осевого иага *0,014
Предельная накопленная погреяность осевого asra *0,025
Допуск на профиль червяка 0,022
Допуск на радиальное биение витков червяка 0,016
Обозначение чертежа сопряженного колеса 25.50.173
Неуказанные предельные отклонения раз-
меров: охватываемых - по By, прочих - по
С«8
* ". п. * детали по чертежу руководства
S6 76
Заводской
« Av та.74:
- 135 -
А -А
RM,—
Г
1.25.1
80
95
>*45
Зфаски
4 фаски
40 * 0,05
дня зубьев
40±В,3_______
Для центра Выточки
1,25,
I. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по СМд
2. Фрезеровать на выход фрезы 5 впадин и 4
зуба; против профрезеро ванных ва выход
впадин и зубьев выбить "демонтаж"
* Два отверстия MI2 кл. 3 для демонта-
жа
Зуборезный инструмент толщина зуба (в осевом сечении) 13,07
радиаль- ный зазор во впади- нах колеса 1,6
радиус закругле- ния головки зуба 2,4
Коэффициент коррекции ”П75 "
Обозначение чертежа сопряженного колеса 25.57.2O5A
Модуль осевой 8
Число зубьев 29
Сопряженный червяк тип червяка архимедов
число заходов I
направле- ние витка правое
Межосевое расстояние в обработке 160*0,42
Степень точности по ГОСТ 3675-56 Ст. 7-Х
Допуск на радиальное биение зубчатого венца 0,07
Допуск на накопленную погреаность окружного шага 0,09
Допуск на разность со- седних окружных шагов 0,025
Пятно контакта с эталонным червяком по длине не менее 65)5
по высоте не менее 60%
Сопряженный червяк угол профиля 20°
высота витка 17,6
ход винтовой линии 25,12
диаметр цилиндра выступов 148
ft п.п. ft детали по чертежу руководства Заводской ft детали
87 • 85; 88 25.57.151
- 136 -
I. HB 240. ..260
2. Конец нитки резьбы запилить до толщины не менее I ^м
3. Неуказанные предельные отклонения размеров: охватываемых - по В?,
прочих - по СМд
4. Накопленная ошибка шага на длине 100 мм не более 0,025 нм; на всей
длине трап, резьбы не более 0,08 мм
5. Предельные отклонения половины угла профиля резьбы *25*
б. Овальность, конусообразность, бочкообразность и седлообразность
трап, резьбы по наружному диаметру не более 0,02 мм 7. Овальность трап, резьбы по среднему диаметру не более 0,02 мн 8. Биение треп, резьбы по наружному диаметру при проверке в центрех не более 0,16 мм * п.п. * детали по чертежу руководства Заводской Ш детали
88 86; 89 25.57.202Б
- 137 -
I, Неполные витки снять до то лживы вершины
полных витков
2. Неуказанные предельные отклонения разме-
ров: охватываемых - по By, прочих - по
С“8
3. Овальность и конусообразность поверхнос-
тей Б и Г не более половины допуска на
диаметр
Модуль осевой 8
Число заходов I
Тип червяка архимедов
Угол подъема витка 5611>40"
Направление витка правое
ХОД винтовой линии 25,12
Параметры профиля витков угол профиля 20°
высота витка 17,6
Степень точности до ГОСТ 3675-56 Ст.7-Х
Толщина витка 12’23-0,075
Измерительная высота “В-
Предельные отклонения осевого нага *0,019
Предельная накопленная погрешность осевого шага *0,032
Допуск на профиль червяка 0,03
Допуск на радиальное биение витков червяка 0,02
Обозначение чертежа сопряженного колеса 25.57.151
п.п. Jt детаи по чертежу руководства Заводской X? детали
89 84; 87 25.57.205А
- 138 -
bom 6. виз
I, НВ 240...2B0
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по CMg
- 139 -
RZOQ
Модуль I
Число зубьев 60
И сходны В контур ГОСТ 13755-68
Коэффициент свечения исходного юн туре 0
Степень точно с та по ГОСТ 1643-56 __ Ст. 8-Х
Размер но роовим 58, ОГ>0’23
Диаметр измерительных роялю 8 1,67
Допуск на радиальное биение зубчатого венца 0,105
Допуск на коле- бании измери- тельного меж- центрового рас- стояния за оборот колеса 0,12
на одном зубе 0,055
Пятно контакта с зубьями эта- донвого эубча- того колеса по высоте не менее 40%
по длине не менее 50%
Обозначение чертежа сопряженного колеса 25.57.247
* п.п. * детали по чертежу руководства Заводской » детая
90 83 25.57.246
Ф62-
Неуказанные предельные отклонения раз-
меров: охватываемых - по В?, прочих - по
С«8
- 140 -
Модуль I
Чисто яубьев 60
Исходны! контур ГОСТ 137 55-68
Коэффициент смешения .сходного контуре 0
Степень точности по ГОСТ 9178-59 Ст. 7-Х
Дивна обдей нормали 19’"-0,025
"Допуск ка радиальное бкенке зубчатого венца 0,105
Допуск на колебание длины обшей яормалж 0,022
Допуск ва коле- бания намеря- тельного меж- центрового рас- стояния за оборот колеса 0,08
на одном зубе 0,025
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40% '
по длине не менее 50%
Допуск на направление зуба 0,08
Диаметр делительной окружности 60
Обозначение чертежа сопряженного колеса 25.57.246
* п.п. » детали по чертежу руководства Заводской * детали
91 » 82 25.57.247
W)
I. Отливка по ТУ UT3O-I
2. Концы нитки резьбы запилить до толщины I мм
3. Неуказанные предельные отклонения размеров: охватываюдах - по А?,
охватываемых - по By, прочих - по CMg
4. Гайка, навернутая на винт, должна иметь осевой люфт от 0,05 мм до
0,15 мм
* Размеры для справок
* * После окончательной механической обработки деталь разрезать,
обе половины маркировать одним порядковым номером и сдавать
комплектно
п.п. * детали по чертежу руководства Заводской ft детали
32 109 25.62.15'ЗБ |
- 141 -
НВ 240...280
2. Неуказанные предельные отклонения размеров: охватываемых - по В?,
прочих - ПО СМд
3. Предельные отклонения в пределах одного мага ±0,012 мм
4. Наибольшая накопленная ояибка аага; на длине 100 мм - 0,025 им, на
всей длине резьбы - 0,08 мм
5. 'Предельные отклонения половины угла профиля ±25’
6. Овальность, конусообрэзвость, бочкообразность и седлообразное»
резьбы по наружному диаметру не более 0,02 ми
7. Овальность среднего диаметра резьба не более 0,012 мм
8. Овальность и кон усо о б разность поверхности Б не более половины допус-
ка на диаметр
9. Первая витка витка должна быть заправлена до S э I мм
10. Гайка, навернутая ва винт, до лхиа иметь осевой лофт от 0,05 до
0,15 мм
Условное обозначение вада но ГОСТ 1139-58 jDBx36x40C-'SjC
Число эубьев S 8
№ п.п. It детали по чертежу руководства 8 а во декой » детали
93 108 25.62.203А
- 1*2 -
ftzvo
V (V)
3. Неуказанные предельные отклонения размеров: охватывающих - по А?,
охватываемых • по &?, прочих ~ по CMg
4. Гайка, навернутая ва винт, должна иметь люфт от 0,5 мм до 0,15 мм
* Размеры для справок
** После окончательной Механической обработки деталь разрезать,
обе половины маркировать одним порядковым номером к сдавать
комплектно
ft п.п. ft детали по чертежу руководства Заводской ft детали
94 98 25.68.15ГБ
143 -
I. Конец нитки трап, резьбы запилить до толщины не менее I мы
2. Неуказанные предельные отклонения размеров: охватываемых - по Ну,
прочих - по СМ3
5. Накопленная оиибка мага на длине 100 мм не более 0,025 мм; на всей
длине трап, резьбы не более 0,08 мм
4. Допускаемое отклонение для каждой из половив угла профиля не более
25’
конусообразность, бочкообразное» и седлообразное»
Условное обозначение вала по ГОСТ 1139-58 D8x36x400 I. 2 * 4 s 6jC
Число зубьев Я ё-
5. Овальность
трап, резьбы по наружному диаметру ле более 0,02 мм
6. Овальность трап, резьбы по среднему диаметру не более 0,012 мм
?. Овальность и конусообразное» поверхности В не более Половины допус-
ка на диаметр
К « * с Н детали по чертежу руководства Заводской * детали
95 9? 25.68.203Б
- 144
ФП7,32-о,(я
Ю
I. Острие кромки на торцах зубьев приту-
пить фаской 1x45°
2. Неуказанные предельные отклонения разме-
ров: охватывавших - по 1?, охватываемых
- по В?, прочих - по CUg
3. Овальность кону со об резвость поверхнос-
ти В не более п^човины допуска на диа-
метр
1 Раамеры для справок
Условное обозначение отверстия по ГОСТ 1139-58 08x5 2x60 A- U5
Число аубьев в 8
Модуль торцовый 4,32
Число аубьев 26
Тип зуба круговой
Угод наклона зуба в сере- дине зубчатого венца 35°
Направление зуба правое
Исходный контур ГОСТ 16202-70
Коэффициент смешения сходного контура 0
Угол делительного конуса ^5°
Угол конуса впадин 41°50»
Степень точности по ГОСТ 1758-56 СТ.8-Х
Тоддина зуба по хорде в нормальном сечении 5*028-0,037
Измерительная высота до хорды 3,49
Допуск на радиальное биение зубчатого венца 0,08
Допуск на погрешность обката 190"
Донуси на разность ок- ружных наго в 0,03
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 50%
по высоте не менее 50%
Метод нарезания зубьев односторонне
Размеры резцовой головки диаметр 152,4
развод резцов 2,5
номер резцов 7 1/2
Обоаначенке чертежа сопряженного колеса 25.68.205А
п.п. * детали по чертежу руководства Заводской » детали
96 91 25.68,204А__
б б бъ
(V)
Z2,3k-OMS
ТВЧЬП.Я ...ЩНЙСЬЯ „52
1*45° Я1
Ф45А;
/ 0.025 А
38,54
76 - 0.058
3*45'
2фаски
1. Острые кромки на торнах зубьев приту-
пить ;аской 1x45°
2. Неуказанные предельные отклонения разме-
ров; охватываемых - по прочих - по
Размер».
’ л ВО К
Метод нарезания зубьев односторонний
Размеры резцовой головки диаметр 152,4
развод резцов 2
номер резцов 7 1/2
Обозначение чертежа сопряженного колеса 25.68.2D4A
Условное обозначение отверстия по ГОСТ I159-58 D8x46x50A-l’- j
1исло зубьев z I 8
Модуль торцовый Г"‘ . . 4,32
Число зубьев 26
Тип зуба круговой
Угол наклона зуба в сере- дине зубчатого венца 35°
Направление зуба левое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 45й
Угол конуса впадин 41°50’
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5’018-0,037
Измерительная высота до хорды 3,49
Допуск на радиальное биение зубчатого венца 0,08
Допуск на погрешность обката 190"
Допуск на разность ок- ружных шагов 0,03
Пятно контакта с зубьями пар- ного зубчатого колеса по длине (к малому модулю) не менее 50?
по вы со те не менее 50)5
П» Л. * детали по чертежу руководства заводской f. детали
97 92 25.68.205A
-140-
V (V).
Неуказанные предельные отклонения раз-
меров; охватывающих - по А?, охватываемых
- по В?, прочих - по GMg
Модуль нормальный 4
Число зубьев 40
Угол наклона зуба 15
Направление зуба левое
Исходный КОНТУР ГОСТ 15755-68
Коэффициент снедения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.8-1
Длина общей нормали 55,45-0.08
Допуск на радиальное биение зубчатого венца 0,095
Допуск на колебание длины общей нормали 0,055
Предельные отклонения основного яага *0,028
Допуск на разность ок- ружных вагон 0,032
Пятно контакта с зубьями эта- лонного зубча- того колеса ПО высоте не менее 40?
по длине не менее 50?
Допуск на направление зуба 0.021
Диаметр делительной окружности 164,2
Обозначение чертежа сопряженного колеса 25.68.2О9А
Условное обозначение отверстия по ГОСТ 1139-58 D8x46x50A-Uj
Число зубьев 2 8
П.П, * детали по чертежу руководства Заводской * детали
100 94 25.68.208А
ФШг
Неуказанные предельные отклонения раз-
меров: охватывающих - по А?, охватываемых
- по В?, прочих - ПО СМд
V (V)
Модуль нормальный 4
Число аубьев 40
Угол наклона зуба 13°
Направление зуба правое
Исходный контур ГССТ I3755-6f
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 164 5-56 Ст.8-Х
Длина общей нормали 55.^О(О8
Допуск на радиальное биение зубчатого венца 0,095
Допуск на колебание длины общей нормали 0,055
Предельные отклонения основного шага *0,028
Допуск на разность ок- ружных шагов 0,032
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 40?
по длине не иенее 50?
Допуск на направление зуба 0,021
Диаметр делительной окружности 164,2
Обозначение чертежа сопряженного колеса 25.68.208А
Условное обозначение отверстия по ГССТ 1139-58 D8x46x50A-U3
Число зубьев Z L?
* п.п. .1? детали по чертежу руководства Заводской № детали
IOI 93 25.68.209А
- 150 -
V (x/)
I. Первая нитка витка должна быть заправле-
на до толщины не менее I мм
2. Неуказанные предельные отклонения разме-
ров: охватывающих - по А?, охватываемых
- по В?, прочих - по СМ&
* Размер с припуском. Обработать по
дет. 25.68.234А
Модуль осевой 3,5
Число заходов I
Тип червяка архимедов
Угол подъема витка 3*35’
Направление витка правое
Ход винтовой линии 10,99
Параметры профиля витков УГОЛ профиля 20° _
высота витка 7,7
Степень точности по ГОСТ 3675-56 Ст.8-Х
Толщина витка 5’28-0,12
Измерительная высота 5,5
Предельные отклонения осевого шага *0,022
Предельная накопленная погрешность осевого шага *1,04
Допуск на профиль червяка 0,036
Допуск на радиальное биение витков червяка 0,032
Обозначение чертежа сопряженного колеса 25.62.ОНГ 25.6b.<11.Г
1? п.п. г? детали лс че: теьу руководства Заводской е детали
102 25.66.506
- 151
Схема расположения подшипников качения ............
Diagrea of ball bearings layout ...................
Schema der xnoranung der Will sieger .............
Schdaa c’eaplacement des paliere A roulement ...
Bsquema de diepoeicion de oojinetes de rodaalento
Специфякацжя подяжпников качения .......
Ball bearing specifloation .............
Verseichnie der WUlslager ........
Specification des roulemente ............
Bspeclficaclon ae cojinetev de rodaaiento
Спецификация прилагаемых чертежей ....
Specification of drawings enclosed ...
Vereeiohnla dvr beigelegtea Zeichnungen
Specification des deesina annexes ....
Especif icaclon de pianos ad Juntos ....
Прилагаемые чертежи .
Draw Ings enclosed ...
Beigelegte Zeichnungen
Dessins annexes .....
Pianos ad juntos .....
С0ДЕР1АНИК
CONTESTS
IIHALT
somuihs
COMTEMIOO
Стр.
Page
Seitv
Peg.
3
3
3
3
3
4
4
4
4
4
*9
T9
19
19
19
50
50
50
50
50
Изд. » 2505 СТ
Виевторгмздат
Типография ВТИ.Зак.в 1547
