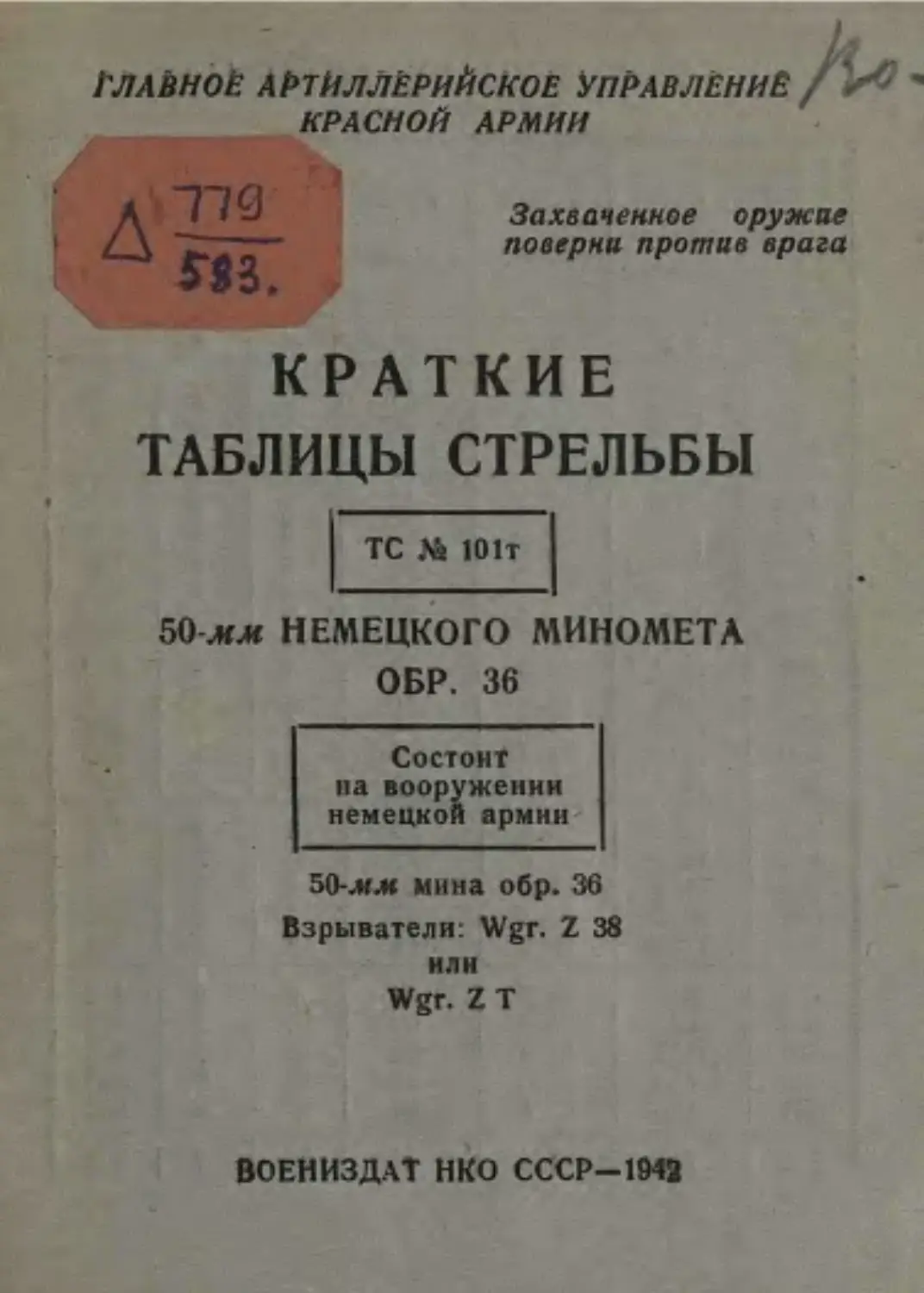

ГЛАВНОЕ АРТИЛЛЕРИЙСКОЕ УПРАВЛЕНИЕ /
КРАСНОЙ АРМИИ
Захваченное оружие
поверни против врага

КРАТКИЕ
ТАБЛИЦЫ СТРЕЛЬБЫ
ТС № 101т

50 мм НЕМЕЦКОГО МИНОМЕТА
ОБР. 36
Состоит
на вооружении
немецкой армии50-мм мина обр. 36
Взрыватели: Wgr. Z 38
или
Wgr. Z Т

ВОЕНИЗДАТ НКО СССР-1942

краткая таблица стрельбы

2

Дальность

Срединные
отклонения

и установка

Дальность

и установка

МИНОЙ Wgr 36

Угол'

полета

падения

м

тыс.

сек.

град.

м

м

я

60
80
100

1536
1514
1492

14,6
14,5
14,5

87
86
85

2

3
3
3

60
80
100

3
3
3
3
3

120
140
160
180
200

2
2

1

по
боко­
даль­ вое
ности

прицела

Время

прицела

Угол
прице­
ливания

120
140
160
180
200

1468
1444
1420
1396
1372

14,4
14,3
14,3
14,2
14.1

84
83
82
81
79

3
3
3
3
3

220
240
260
280
300

1347
1322
1296
1270
1244

14,0
13,9
13,8
13,7
13,6

78
77
76
75
73

4
4
4
5
5

3
3
3
2
2

220
240
260
280
300

320
340
360
380
400

1216
1189
1161
1132
1103

13,5
13,4
13,2
13,1
12,9

72
71
69
67
66

5
6
6
7
8

2
2
2
2
2

320
340
360
380
400

420
440
460
480
500

1072
1040
1005
966
920

12,7
12,5
12,3
12,0
11,7

64
62
60
58
55

9
10
12
13
15

2
2
2
2
2

420
440
460
480
500

520

856

11,1

51

16

2

520

ОСНОВНЫЕ УКАЗАНИЯ
1. Данноіе таблицы предназначены для стрельбы

из

50-мм немецкого миномета немецкими минами Wgr 36. ■
2. Углы прицеливания даны в тысячных (одна немецкая
тысячная =—L— окружности = 3,375 минуты).
3. Миномет имеет один постоянный заряд (хвостовой
патрон). Изменение дальности достигается изменением
угла прицеливания.
4. Угол прицеливания, соответствующий скомандован­
ной дальности в метрах, придается стволу миномета при
помощи дуговой шкалы, на которой нанесены дальности
в метрах.
5. Канал ствола перед заряжанием должен быть совер­
шенно сухим.
6. Отсыревшими зарядами не стрелять, во избежание
недолетов и большого рассеивания.
7. Вследствие большой чувствительности взрывателя
следить за тем, чтобы вблизи миномета (по направлению
стрельбы) не было никаких препятствий, могущих быть
задетыми миной на полете.
8. При сильном встречном ветре не стрелять на ди­
станцию ближе 100 м.

2014079401

КРАТКИЕ ТАБЛИЦЫ СТРЕЛЬБЫ

50-мм ОСКОЛОЧНОЙ МИНОЙ 0-822
(штатной—отечественной)
Взрыватели М-50 и МП
Дальность

Установка
Угол
прицела по
прицеливания
дуговой шкале

Время
полета

Дальность

м

дел.1

тыс.2

сек.

м

90
100
120
140
160
180

83
; 90
104
117
130
143

1511
1503
1487
1472
1457
1442

17,5
17,5
17,4
17,4
17,3
17,3

90
100
120
140
160
180

200
220
240
260
280

155
167
179
190
202

1427
1413
1398
1384
1369

17,2
17,2
17,1
17,1
17,0

200
220
240
260
280

300
320
340
360
380

213
225
237
248
260

1354
1340
1325
1310
1295

17,0
16,9
16,9
16,8
16,8

300
320
340
360
330

400
420
440
460
480

272
283
294
305
316

1280
1266
1252
1237
1222

16,7
16,6
16,5
16,4
16,3

400
420
440
460
480

1 Деления на дуговой шкале нанесены в метрах.
2 Одна немецкая тысячная равна 3,375 минуты.

4

Дальность

Установка
Угол
прицела по
прицеливания
дуговой шкале

Время
полета

Дальность

м

дел.1

тыс.’

сек.

м

500
520
540
560
580

328
341
354
368
384

1206
1189
1770
1150
1128

16,2
16,1
15,9
15,7
15,5

500
520
540
560
580

600
620
640
660
680

401
420
440
462
485

1103
1074
1040
1000
952

15,3
15,1
14,8
14,4
13,9

600

643
5.0
680

700

510

889

13,3

700

ëzO

ОСНОВНЫЕ УКАЗАНИЯ

1. Данные таблицы составлены для стрельбы из 50-леи
немецкого миномета сбр. 1936 г. (трофейныг) штатными
(отечественными) осколочными минами 0-822 со взрыва­
телями М-50 и МП.
При стрельбе осколочными минами со взрывателями
М-1 получаются недолеты порядка 1С0—150 м на пре­
дельной дальности.
2. Во избежание перепутывания 50-л.и мин немецких и
отечественных установить строгий порядок их сортировки.
Мины различать по маркировке. На штатных минах на­
несен индекс 0-822 или 0-822А.
3. Установки прицела даны по дуговой шкале, на ко­
торой деления нанесены в метрах.
5

ТАБЛИЦА
поправок дальности для случаев, когда цель распо­
ложена выше или ниже миномета

(поправки даются

r

метрах)

Табличная дальность в м
Разность высот
миномет — цель
в м

10
20
30
40

50
60
70

80

so
100

15о' 200

60

100

0 . 0
—
0
0
0
—
0
0
0
■—■ 0
5
5
—
5
5
5
—
5
5
5
—
5
5
5
—
5
5 10
—
5
5 10
—
5
10 10
— 10

250 300 350 400 450 500 520

1

0
0
5
0
5
5
Б
5
5
5
10
5
10
10
15
10
15
10
15
10

0
и
5
5
5
5
5
5
10
10
10
10
15
10
20
’5
20
15
25
15

5
0
5
5
5
5
10
10
15
10
15
15
20
15
25
15
25
20
30
20

5
5
5
5
10
10
10
10
15
15
20
15
25
20
30
20
35
25
40
25

5
5
10
5
10
10
15
10
20
15
25
20
30
20
35
25
45
25
55
30

5
5
10
ю
’5
15
20
15
25
20
35
25
45
25
50
30
60
35
75
35

10
10
15
15
20
20
ЭД
25
35
25
45
30
65
35
——
35
—
40
—
40

10
10
15
15
—
20
—
25
—
30
•—
35
—40
—
45
—
50
—
55

—
10
■—
15
—
20
—
30
—
35
—
40
—
45
—
50
—
55
—
60

Примечания: 1. Числитель — поправки положительные (цель выше
миномета).
2. Знаменатель — поправки отрицательные (цель ниже миномета).
3. Черточки в числителе или знаменателе означают, что дель не
может быть поражена.

Пример. Дальность до цели 350 лт, цель расположена на 50 лс
выше миномета. По таблице находим: поправка = -f- 20 м, следователь­
но, прицел устанавливается для дальности 350 4- 20 =_370 м.

6

Справочные сведений
Вес мины........................................................................................
0,900 кг
Вес заряда . . . . •..................................................................
4 г
Начальная скорость мины....................................................... г/0 = 75 м/сек
Вес миномета.............................................................................
14 кг
..
J наибольший..................................... 1600 тысячных
Углы возвышения | наименьший..................................... 750 тысячных
Горизонтальный обстрел........................................................... ± 300 тыс.

Под наблюдением редактора военинженера 1 ранга Бугаева Н. И,

Подписано к печати 6.3.42
Г84092
Объем х/ч п. л.
______________________ В 1 п. л. 44 000 тип, зн.__________________
Набрано в 13-й тип. ОГИЗа, Москва, Денисовский, 30. Заказ ИЗ.

Отпечатано в филиале 1-й тип. Воениздата НКО СССР
