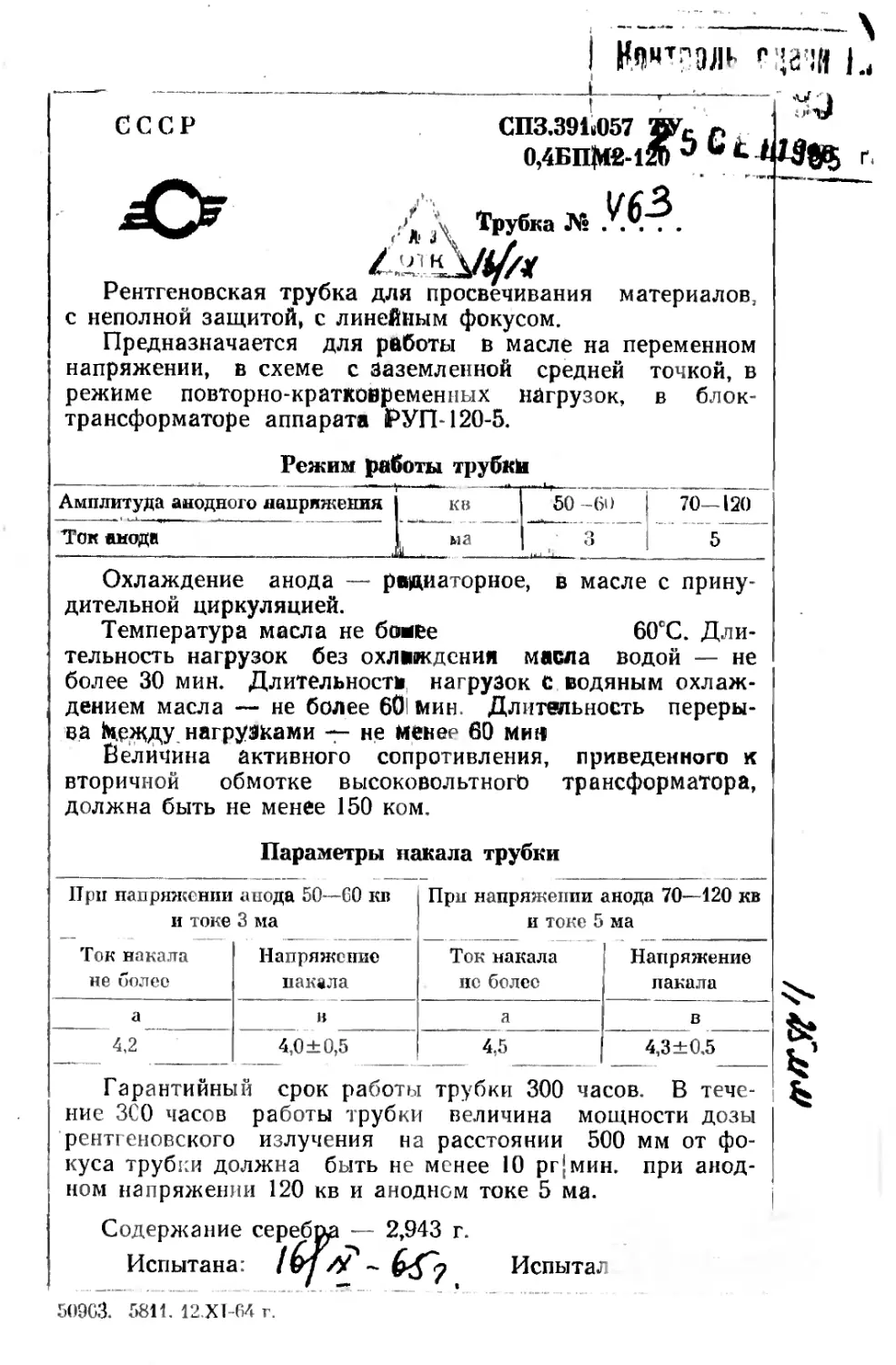

СССР	СПЗ,391нО57 ЩИг p

0,4БПМ«12П ° U

Z Л Трубка № У^~?.

Рентгеновская трубка для просвечивания материалов,
с неполной защитой, с линейным фокусом.

Предназначается для работы в масле на переменном
напряжении, в схеме с заземленной средней точкой, в
режиме повторно-кратковременных нагрузок, в блок-
трансформаторе аппарата РУП-120-5.

Режим работы трубки

Амплитуда анодного напряжения	кв	50 -60	70-120
Ток анода	1	“		.... 3	5

Охлаждение анода — радиаторное, в масле с прину-
дительной циркуляцией.

Температура масла не бомве	60°С. Дли-

тельность нагрузок без охлаждения масла водой — не
более 30 мин. Длительности нагрузок с водяным охлаж-
дением масла — не более 60 мин. Длительность переры-
ва 1Чежду нагрузками — не менее 60 Мия

Величина активного сопротивления, приведенного к
вторичной обмотке высоковольтного трансформатора,
должна быть не менее 150 ком.

Параметры накала трубки

При напряжении анода 50—60 кв и токе 3 ма		При напряжении анода 70—120 кв и токе 5 ма
Ток накала ие более	Напряжение  накала	Ток накала нс более	Напряжение лакала
а	в	а	в
4.2	4,0 ±0,5	4.5	4,3 ±0.5

Гарантийный срок работы трубки 300 часов. В тече-
ние ЗСО часов работы трубки величина мощности дозы
рентгеновского излучения на расстоянии 500 мм от фо-
куса трубки должна быть не менее 10 рг{мин. при анод-
ном напряжении 120 кв и анодном токе 5 ма.

Содержание серебру — 2,943 г.

Испытана: /Ру Я -	Испытал

!ТГГУ!'/
5 О ДЕК ^7^ паспорт

Зруока рентгеновская 0,4БПМ2-120

ГОСТ 13049-67

•М1<1 ♦

Основные технические данные

Рентгеновская трубка для просвечивания материалов, с неполной за-
щитой, с линейным фокусом.

Предназначается для работы в масле на переменном напряжении, в
схеме с заземленной средней точкой, в режиме повторно-кратковременных
нагрузок, в блок-трансформаторе аппарата РУП 120-5.

Режим работы трубки

Амплитуда анодного напряжения	кВ	50 -60	70—1 20
Ток анода не ^олее	м А	3	5

Охлаждение анода — радиаторное, масл- ое, с принудительной цирку-
ляцией.

Температура масла не более	60°С.

Длительность нагрузок без охлаждения масла водой
не более	30	мин.

Длительность нагрузок с водяным охлаждением масла
не более	60	мин.

Длительность	перерыва между нагрузками не менее	60	мин.

Величина активного сопротивления, приведенного ко вторичной обмот-
ке высоковольтного трансформатора, должна быть не менее 150 кОм.

Параметры накала катода

При напряжении анода 50 —60 кВ и наибольшем токе анода 3 мА		При напряжении анода 70—120 кВ и наибольшем токе анода 5 мА
Ток накала не более	11апряжение накала	Ток накала не более	Напряжение накала
!	А	В	А	В
4,2	4 ±0,4	4,5	4,3 ±0,5

Первоначальная величина мощности дозы рентгеновского излуче-
ния па расстоянии 500 мм от фокуса трубки до камеры дозиметра не ме-
нее 14 Р/мин.

Гарантийная наработка 500 ч.

Критерий:

величина мощности доил рентгеновского излучения нс менее 10 Р/мии-
Алюминиевый эквивалент стекла не более

Габариты: длина наибольшая — 273 мм.
диаметр наибольший — 84 мм.

Масса наибольшая

1,2 мм

1,8 КГ.

2,737
ПАСПОРТ

Трубка рентгеновская 0,4БПМ2-120

Трубка №jTX/6

Основные технические данные

Рентгеновская трубка для просвечивания материалов, с непотной за-
щитой, с линейным фокусом.

Предназначается для работы в масле на переменном напряжении, в
схеме с заземленной средней точкой, в режиме повторно-кратковременных
нагрузок, в блок трансформаторе аппарата РУП-120-5.

Режим работы трубки

Амплитуда анодного напряжения	кВ	50—60	70-120
Ток анода не более	мА	3	5

Охлаждение анода — радиаторное, масляное, с принудительной цирку-
ляцией.

Температура масла не более	60пС.

Длительность нагрузок без охлаждения масла водой

не более	30	мин.

Длительность нагрузок с водяным охлаждением масла

не более	60	мин.

Длительность перерыва между	нагрузками не менее	60 мин.

Величина активного сопротивления, приведенного ко вторичной обмот-
ке высоковольтного трансформатора, должна быть не менее J50 кОм.

Параметры накала катода

При напряжении анода 50—60 кВ и наибольшем токе анода 3 мА		При напряжении анода 70—120 кВ и наибольшем токе анода 5 мА
Ток накала не более	Напряжение накала	Ток накала не более	Напряжение  накала
А	В	А	В
4,2	4 ±0,4	4.5	4,3 ±0,5

Габариты: длина наибольшая — 273 мм
диаметр наибольший — 84 мм.

Масса наибольшая	1800 г.

Испытана: // Г/ /5>кГг

Испытал:
ПАСПОРТ

Трубка рентгеновская 0,4БПМ2-120

0.339.228 ТУ .

Трубка № /^7/

Основные технические данные

Рентгеновская трубка для просвечивания материалов, с непол-
ной защитой, с линейным фокусом.

Предназначается для работы в масле на переменном напряже-
нии, в схеме с заземленной средней точкой, в режиме повторно-
кратковременных нагрузок, в моноблоке аппарата.

Режим работы трубки

Напряжение на трубке, кВ	50 70	70-120
Ток трубки. мА, не более	3	5

Охлаждение анода—радиаторное, масляное, с принудительной
циркуляцией.

Температура масла не более	60°С.

Длительность нагрузок без охлаждения масла водой не более  Длительность нагрузок с водяным охлаждением масла не более  Длительность перерыва между нагрузками не менее	30 мин.  60 мин.  60 мин.

Величина активного сопротивления, приведенного ко вторич-
ной обмотке высоковольтного трансформатора, должна быть не
менее 150 кОм.

Параметры накала катода

При напряжении на трубке 50—70 кВ и наибольшем токе трубки 3 мА		При напряжении на трубке 70—120 кВ и наибольшем токе трубке 5 мА
Ток накала не более	Напряжение накала, не более	Ток накала не менее	Напряжение накала, не менее
А	В	А	В
4,5	4,8	3,5	3.6

Первоначальная величина мощности экспозиционной дозы
рентгеновского излучения на расстоянии 500 мм от фокуса трубки
до камеры дозиметра не менее 60,2 мкА/кг (14 Р/мин.).

Гарантийная наработка 500 ч.
Критерий:

величина мощности экспозиционной дозы рентгеновского излу-

чения не менее 43 мкА/кг (10 Р/мин.).
Алюминиевый эквивалент стекла не более
1 абаркты: длина наибольшая — 273 мм.

диаметр наибольший — 84 мм

ЛI а с с а наиб о л ып а я

Содержание серебра

Испытана:

1,2 мм

1,8 кг.

2,714 г.

Испытал:


ИНСТРУКЦИЯ

по эксплуатации рентгеновской трубки 0,4 БПМ 2-120

1.	Рентгеновские трубки типа 0,4 БИМ 2-120 должны транспортиро-
ваться только в упаковке поставщика, обеспечивающей их сохранность
при транспортировании.

2.	Положение трубок — вертикальное (анодом вниз).

3.	Неиспользуемые трубки должны храниться в упаковке пли па го-
ризонтальных полках, обитых материей.

4.	Новую трубку (пли длительное время не бывшую в употреблении)
следует до пуска в работу подвергнуть тщательному наружному осмотру,
а затем протереть сухой мягкой тряпкой. Если поверхность стекла загряз-
нена, следует промыть ее чистым спиртом и насухо протереть.

5.	После осмотра трубку следует проверить на вакуум, используя ап-
парат Тесла, пли подать на трубку высокое напряжение 20—30 кв без
включения накала. До подачи напряжения миллиамперметр в цепи ано-
да необходимо переключить на наибольший предел измерений. Включение
напряжения следует производить кратковременно — толчками во избежа-
ние повреждения аппаратуры. Трубка является годной, если разрядов и
свечения в трубке не наблюдается. Если при включении напряжения в
трубке появляется заметное фиолетовое или розовое свечение или стрел-
ка миллиамперметра отклоняется на всю шкалу, трубка является негод-
ной.

ПРИМЕЧАНИЕ. При отсутствии необходимой аппаратуры проверку на ва-
куум можно не производить.

6.	После проверки трубка помещается в блок-трансформатор аппа-
рата РУП-120-5. До включения аппарата трубку необходимо предвари-
тельно подвергнуть тренировке, которая заключается в постепенном по-
вышении напряжения от 50 до 120 кв при токе анода от 3 до 5 ма, в те-
чение 20—30 мин и выдержке при напряжении 120 кв и токе анода 5 ма
в течение 10—15 мин.

7.	При эксплуатации трубки следует руководствоваться следующими
указаниями:

а)	нагрузки, экспозиции, минимальные перерывы должны соответст-
вовать паспортным данным;

б)	при появлении резких отклонений, бросков стрелки миллиампер-
метра, свидетельствующих о возникновении в трубке разрядов, следует
тренировку трубки произвести повторно.

8.	В случае выхода трубки из строя по причинам, не зависящим от
потребителя, трубка должна быть направлена изготовителю для экспер-
тизы с приложением паспорта, акта с указанием обстоятетьств выхода
трубки из строя и выписки из журнала учета ее работы.
9.	В процессе эксплуатации трубки необходимо вести учет ее рабо-
ты по «следующей форме:

Тип и модель рентгеновского аппарата

Трубка 0,4 БПМ 2-120 №

Установлена для работы «-	>•'	197 г.

Снята с эксплуатации «	»	197 г.

Дата	Напряженке анола кв. чаде	Ток анода  ма	Длительп. нагрузки мин.	Перерыв  .мин.	Условия охлаждения блика

ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ РЕНТГЕНОВСКОЙ ТРУБКИ

0,4 БПМ-2-120

1.	Рентгеновские трубки типа 0,4 БПМ-2-120 должны
транспортироваться только в упаковке изготовит, (дере-
вянные ящики-решетни), подвешенными на пружинных
подвесах анодом вниз.

2.	При распаковке тары вскрывается боковая дверца
ящика и трубка снимается с пружинных подвесов.

3.	Неиспользуемые трубки должны храниться в упа-
ковке или на горизонтальных полках, обитых материей.

4.	Новую трубку (или длительное время не бывшую в
употреблении) следует до пуска в работу подвергнуть
тщательному наружному осмотру, а затем протереть су-
хой мягкой тряпкой. Если поверхность стекла загрязнена,
следует промыть ее чистым спиртом и насухо протереть.

5.	После осмотра трубку следует проверить на ваку-
ум, используя аппарат Тесла, или подать на трубку высо-
кое напряжение 20—30 кв без включения накала. До по-
дачи напряжения миллиамперметр в цепи анода необхо-
димо переключить на наибольший предел измерений.
Включение напряжения следует производить кратковре-
менно — толчками во избежание повреждения аппарату-
ры. Трубка является годной, если разрядов и свечения в
трубке не наблюдается. Если при включении напряжения
в трубке появляется заметное фиолетовое, розовое или
голубое свечение и стрелка миллиамперметра отклоняет-
ся на всю шкалу, трубка является негодной.

Примечание. При отсутствии необходимой аппаратуры, про-
верку на вакуум .можно не производить.

6.	После проверки трубка помещается в блок-транс-
форматор аппарата РУП 120-5. До включения аппарата
трубку необходимо предварительно подвергнуть /трени-
ровке, которая заключается в постепенном повышении
напряжения от 50 до 120 кв при токе анода от 3 До 5ма
в течение 20 4- 30 мин. и выдержке при напряжении
120 кв и токе 5 ма в течение 10 15 мин.

7.	При эксплуатации трубки следует руководствовать-
ся следующими указаниями:

а)	нагрузим, эжспо'эиции, минимальные перерывы
должны соответствовать паспортным данным;

б)	при появлении резких отклонений, бросков стрелки
миллиамперметра, свидетельствующих о возникновении
в трубке разрядов, следует тренировку трубки произвести
повторно.

8.	В случае выхода трубки из строя по причинам, не
зависящим от потребителя, трубка должна быть направле-
на изготовителю для экспертизы с приложением этикетки
акта с указанием обстоятельства выхода трубки из строя
и выписки из журнала учета ее работы.

9.	В процессе эксплуатации трубки рекомендуется
вести учет ее работы по следующей форме:

Тщт и модель рентгеновского аппарата

Трубка 0,4 БПМ-2-120 №

Установлена для работы «	» .	Юб г.

Снята с эксплуатации «	»...............196 г.

Дата	11апряжение анода  кв. макс.	Ток анода  ма	Длительп. нагрузки мин	Перерыв  мин.	Условия охлаждения блока
