Магнитофон „ДНЕПР-З"
Краткая техническая характеристика. Магнитофон предназначен
для однодорожечной записи и воспроизведения звука на ферромагнит-
ной ленте. Запись производится непосредственно от трансляционной
сети, с граммофонных пластинок с помощью звукоснимателя и микро-
фона. Имеется ускоренная перемотка ленты в одном направлении.
Скорость записи и воспроизведения 19,05 см/сек. Продолжитель-
ность записи и воспроизведения при емкости катушек 500 м 44 мин.

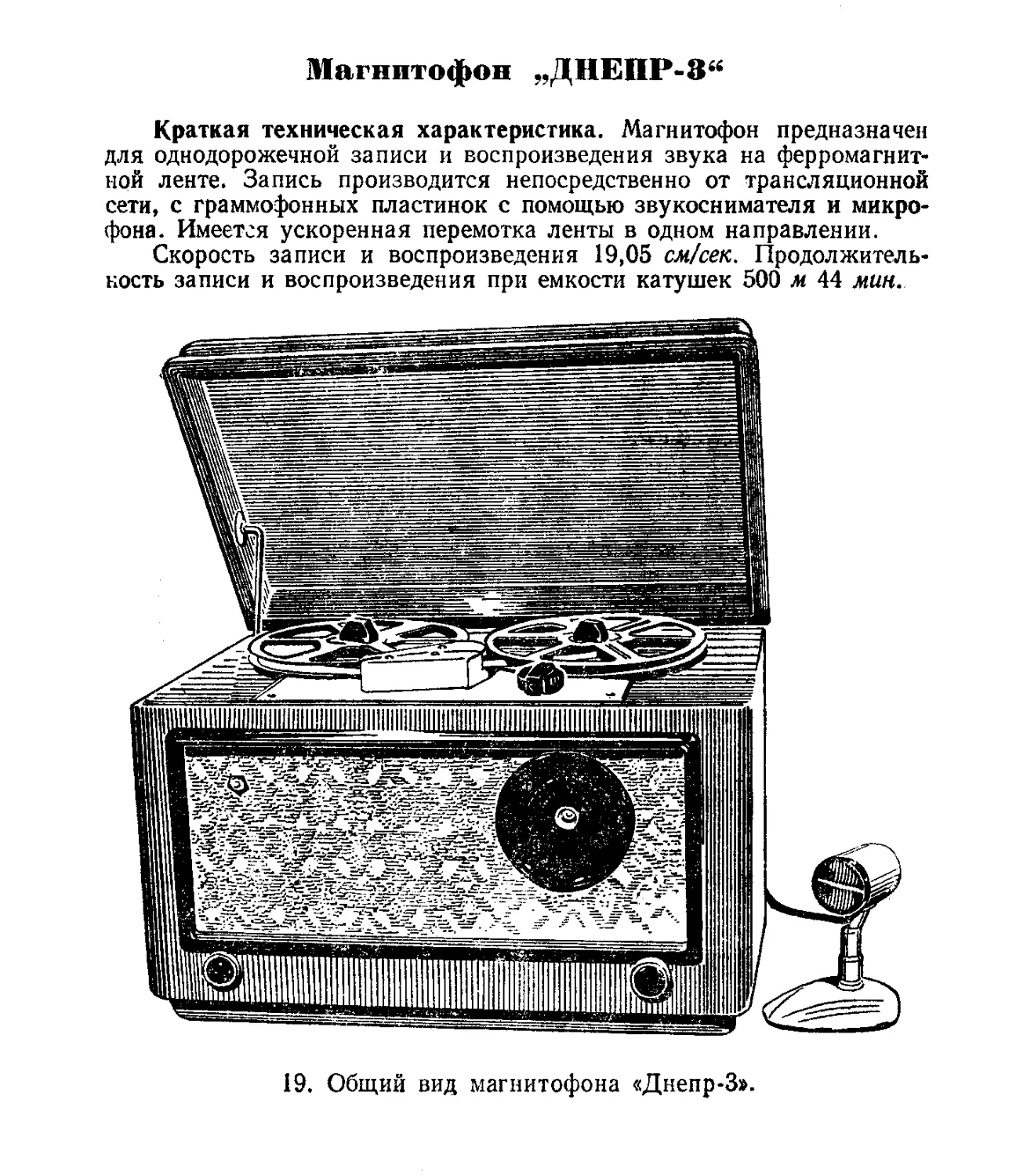

19. Общий вид магнитофона «Днепр-3».
Выходная мощность 3 вт. Чувствительность не хуже 2 мв от микро-
фона, 200 мв от звукоснимателя, 3 в от линии. Рабочий диапазон частот
100— 5000 гц. Относительный уровень шумов не хуже— 35 36. Коэффи-
циент нелинейных искажений не более 5%. Питание от сети перемен-
ного тока 50at{, напряжение НО, 127 или 220 в. Габариты 518 X 315 X
ХЗЗО мм. Вес 28 кг.
Конструкция. Магнитофон собран в декоративно оформленном
деревянном ящике с поднимающейся крышкой (рис. 19). Под крышкой
находится панель лентопротяжного механизма, на верхней стороне
которой расположены правый и левый подкатушники, ручка управ-
ления родом работы, блок головок, закрытый съемной крышкой.
Блок головок состоит из универсальной и записывающей го-
ловок, прижимного ролика, направляющих стоек, ведущего вала.
На передней панели расположены ручки управления усилителем,
регулятор уровня записи и громкости, а также шкала, указывающая
род работы. Громкоговоритель укреплен на передней стенке справа.
На задней стенке корпуса расположены гнезда для включения микро-
фона, звукоснимателя, трансляционной линии и телефонов.
Лентопротяжный механизм. Укреплен на верхней горизонтальной
панели и обеспечивает равномерное протягивание ленты при записи,
воспроизведении и ускоренную перемотку (рис. 20). При записи и вос-
произведении лента сматывается с левой кассеты и протягивается на-
право ведущим валом, к которому она плотно прижимается резиновым
роликом.
20. Кинематическая схема лентопротяжного механизма маг-
нитофона «Днепр-3».
I -= левый узел; 2 — шкив электродвигателя; 3 — правый узел; 4 —
лента; 5 — перекидные ролики; 6 — направляющие стойки; 7 — сти-
рающая головка; 8 — универсальная головка; 9 — прижимный ро-
лик; 10 — маховик ведущего узла; И пасик; 12 ~ ведущий вал.
Ведущий вал приводится в движение электромотором 2 через
специальную передачу 5, которая обеспечивает равномерное движе-
ние ведущего вала при установке ручки переключателя механизма
в положение Запись или Воспроизведение. На оси правой катушки
находится устройство для подмотки ленты, связанное с маховиком
ведущего вала 10.
При перемотке прижимный резиновый ролик 9 отжимается и
освобождает ленту. На оси левой катушки насажен маховик, который
получает вращательное движение от электромотора посредством специ-
альной передачи, включаемой только при установке ручки переключате-
ля механизма в положение Перемотка. При установке ручки переклю-
чателя механизма в положение Стоп резиновый ролик находится в
отжатом состоянии.
В отличие от других массовых магнитофонов намотка ленты в
магнитофоне «Днепр-3» производится не на катушки, а на сердечники.
Электрическая схема. В магнитофоне применен универсальный
усилитель записи и воспроизведения (рис. 21), состоящий из трех кас-
кадов. Первые два каскада представляют собой усилители напряжения
на сопротивлениях, собранных на лампах типа 6Ж7.
При работе магнитофона в режиме воспроизведения напряжение
на сетку лампы поступает с универсальной головки. В других поло-
жениях переключателя на сетку первой лампы поступают напряже-
ния от микрофона, звукоснимателя или линии. Регулировка уровня
зайиси и громкости при воспроизведении осуществляется потенцио-
метром в цепи сетки лампы Л2. Регулировка тембра в схеме не преду-
смотрена. Коррекция частотной характеристики производится цепоч-
кой обратной связи, состоящей из элементов	и
QoQi^iaQs-
Оконечный каскад выполнен на лампе ЛЙ типа 6П6С. Вторичная
обмотка выходного трансформатора нагружена на динамический гром-
коговоритель типа ЗГД-2. При записи с микрофона динамический
громкоговоритель может выключаться переключателем ПЙ. Вместо него
включается проволочное сопротивление /?14.
Генератор тока подмагничивания и стирания собран на лампе
типа 6Н7С с контуром в цепи анода. Контурная катушка имеет выво-
ды, с помощью которых можно подобрать величину тока подмагничи-
вания. Индикатор уровня записи собран на лампе Л5 типа 6Е5С. Пита-
ние ламп усилителя подается от двухполупериодного усилителя, со-
бранного на лампе ЛЙ типа 5Ц4С.
Неисправности лентопротяжного механизма. Основной причиной
замедленного движения ленты может быть низкое напряжение сети
или попадание масла на рабочие поверхности перекидных роликов,
ролики мотора или маховика. Масло необходимо удалить тряпочкой,
смоченной в бензине или ацетоне.
После протирки ролик нужно выдержать некоторое время в
свободном (отжатом) состоянии.
Если лента в положении переключателя рода работы Запись или
Воспроизведение набегает, следовательно, ослабла пружина фрикцио-
на рабочего хода или ослаб пасик. Необходимо освободить контргайку
и гайку фрикциона, а затем подтянуть гайку рабочего хода до устра-
нения набегания либо сменить пасик.
Если лента попадает под прижимный ролик, значит ослаб тормоз
левой катушки. Следует подтянуть винт тормозной пружины левого
кронштейна. Иногда при включенном моторе лента не протягивается.

Причиной может быть проскальзывание ленты у прижимного ролика
при попадании масла на его поверхность. Масло следует удалить.
При появлении детонации (плавание звука) причину следует искать
либо в ослаблении тормоза левой кассеты, либо в чрезмерном зажатии
пружины фрикциона. Необходимо подтянуть винт тормозной пружи-
ны левого кронштейна и отпустить пружину фрикциона. Причиной
детонации может быть также попадание масла на поверхность перекид-
ных роликов. Масло следует удалить.
Технические данные узлов. Электродвигатель типа ДВА-3: асин-
хронный, питание от сети переменного тока частотой 50 гц напря-
жением 220 в, мощность на валу 30 ет, количество оборотов 1430 об/мин.
Головка ГУ-, число витков 2 х 1500 ПЭЛ 0,1; рабочий зазор 12 мк;
сопротивление 130 ом.
Головка ГС: число витков 2х 75 ПЭЛ 0,41; рабочий зазор 200 мк;
сопротивление 0,5 ом.
Трансформатор Тр^. обмотка I—II— 500 -|- 2000 витков ПЭЛ 0,2;
обмотка III— 60 витков ПЭЛ 0,64; обмотка IV— 500 витков ПЭЛ 0,2.
Трансформатор Трг: первичная обмотка I—II—III— 280 + 38
витков ПЭЛ 0,86; первичная обмотка IV—242 витка ПЭЛ 0,51; вторич-
ная обмотка 1—2—3— 760 X 2 витков ПЭЛ 0,2; обмотка 4— 190 витков
ПЭЛ 0,2; обмотка 5—6— 18 витков ПЭЛ 1,0; обмотки 7—8— 14 витков
ПЭЛ 1,0.
Катушка: обмотки I — выводы 1—2—3— 300 + 500 витков ПЭЛ
0.23; обмотка II— выводы 4—5—6—7—8—9—10— 500 + 130 + 130+
+ 130 + 130 + 130 витков ПЭЛ 0,15.
