электропроигрыватель расположен рядом с приемником,
во втором — над ним. Приемник, изготовленный по
первому варианту, имеет размеры 1085x285x345 мм
и весит 28 кг, а по второму—660x320x360 мм и ве-
сит 25 кг.
Каждая звуковая колонка имеет размеры 450Х 1000Х
Х320 мм и весит 20 кг.
Принципиальная схема

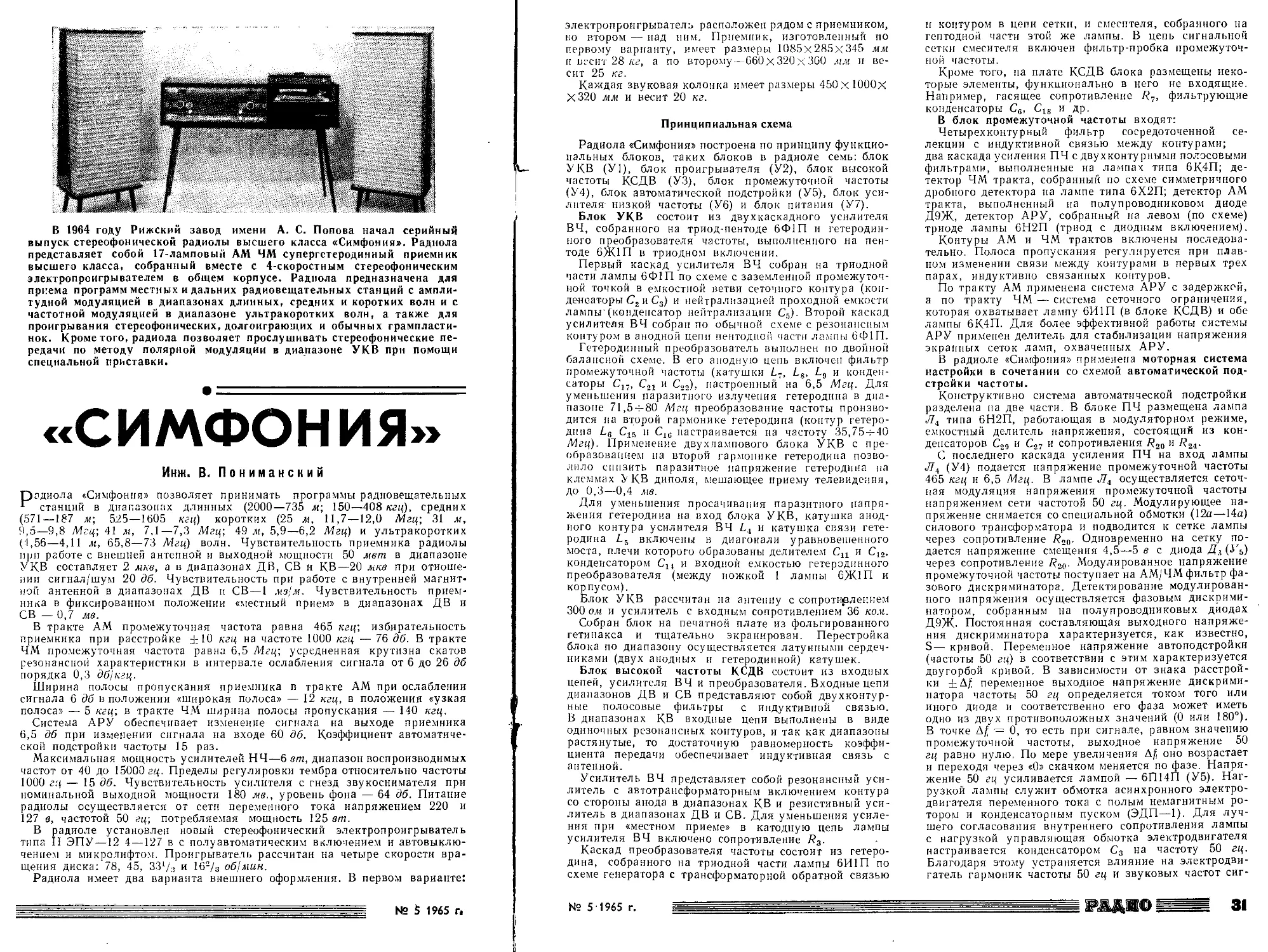

В 1964 году Рижский завод имени А. С. Попова начал серийный
выпуск стереофонической радиолы высшего класса «Симфония». Радиола
представляет собой 17-ламповый AM ЧМ супергетеродинный приемник
высшего класса, собранный вместе с 4-скоростным стереофоническим
электропроигрывателем в общем корпусе. Радиола предназначена для
приема программ местных и дальних радиовещательных станций с ампли-
тудной модуляцией в диапазонах длинных, средних и коротких волн и с
частотной модуляцией в диапазоне ультракоротких волн, а также для
проигрывания стереофонических, долгоиграющих и обычных грампласти-
нок. Кроме того, радиола позволяет прослушивать стереофонические пе-
редачи по методу полярной модуляции в диапазоне УКВ при помощи
специальной приставки.
«СИМФОНИЯ»
Инж. В. Понимансний
Радиола «Симфония» позволяет принимать программы радиовещательных
* станций в диапазонах длинных (2000—735 м; 150—408 кгц), средних
(571—187 л; 525—1605 кгц) коротких (25 м, 11,7—12,0 Мгц; 31 м,
9,5—9,8 Мгц; 41 м, 7,1—7,3 Мгц; 49 м, 5,9—6,2 Мгц) и ультракоротких
(1,56—4,11 м, 65,8—73 Мгц) волн. Чувствительность приемника радиолы
при работе с внешней антенной и выходной мощности 50 мет в диапазоне
УКВ составляет 2 мкв, а в диапазонах ДВ, СВ и КВ—20 мкв при отноше-
нии сигнал/шум 20 дб. Чувствительность при работе с внутренней магнит-
ной антенной в диапазонах ДВ и СВ — 1 мв/м. Чувствительность прием-
ника в фиксированном положении «местный прием» в диапазонах ДВ и
СВ — 0,7 мв.
В тракте AM промежуточная частота равна 465 кгц; избирательность
приемника при расстройке ±10 кгц на частоте 1000 кгц — 76 дб. В тракте
ЧМ промежуточная частота равна 6,5 Мгц; усредненная крутизна скатов
резонансной характеристики в интервале ослабления сигнала от 6 до 26 дб
порядка 0,3 дб/кгц.
Ширина полосы пропускания приемника в тракте AM при ослаблении
сигнала 6 дб в положении «широкая полоса» — 12 кгц, в положении «узкая
полоса» — 5 кгц; в тракте ЧМ ширина полосы пропускания — 140 кгц.
Система АРУ обеспечивает изменение сигнала на выходе приемника
6,5 дб при изменении сигнала на входе 60 дб. Коэффициент автоматиче-
ской подстройки частоты 15 раз.
Максимальная мощность усилителей НЧ—6 вт, диапазон воспроизводимых
частот от 40 до 15000 гц. Пределы регулировки тембра относительно частоты
1000 гц — 15 дб. Чувствительность усилителя с гнезд звукоснимателя при
номинальной выходной мощности 180 мв., уровень фона — 64 дб. Питание
радиолы осуществляется от сети переменного тока напряжением 220 и
127 в, частотой 50 гц; потребляемая мощность 125 вт.
В радиоле установлен новый стереофонический электропроигрыватель
типа II ЭПУ—12 4—127 в с полуавтоматическим включением и автовыклю-
чением и микролифтом. Проигрыватель рассчитан на четыре скорости вра-
щения диска; 78, 45, ЗЗ'Л. и 162/з об/мин.
Радиола имеет два варианта внешнего оформления. В первом варианте:
Радиола «Симфония» построена по принципу функцио-
нальных блоков, таких блоков в радиоле семь: блок
I— УКВ (У1), блок проигрывателя (У2), блок высокой
частоты КСДВ (УЗ), блок промежуточной частоты
j	(У4), блок автоматической подстройки (У5), блок уси-
'	лнтеля низкой частоты (Уб) и блок питания (У7).
'i	Блок УКВ состоит из двухкаскадного усилителя
ВЧ, собранного на триод-пентоде 6Ф1П и гетеродин-
ного преобразователя частоты, выполненного на пен-
тоде 6Ж1П в триодном включении.
Первый каскад усилителя ВЧ собран на триодной
части лампы 6Ф1П по схеме с заземленной промежуточ-
ной точкой в емкостной ветви сеточного контура (кон-
денсаторы С2 и С3) и нейтрализацией проходной емкости
лампы'(конденсатор нейтрализации СГ1). Второй каскад
усилителя ВЧ собран по обычной схеме с резонансным
контуром в анодной цепи пентодной части лампы 6Ф1П.
Гетеродинный преобразователь выполнен по двойной
балансной схеме. В его анодную цепь включен фильтр
промежуточной частоты (катушки Ls, Lv и конден-
саторы С17, С21 и С„„), настроенный на 6,5 Мгц. Для
уменьшения паразитного излучения гетеродина в диа-
пазоне 71,5х-80 Мгц преобразование частоты произво-
дится па второй гармонике гетеродина (контур гетеро-
дина Lt, С15 и С4С настраивается на частоту 35,75ч-40
Мгц). Применение двухлампового блока УКВ с пре-
образованием па второй гармонике гетеродина позво-
лило снизить паразитное напряжение гетеродина па
клеммах У КВ диполя, мешающее приему телевидения,
до 0,3—0,4 Л1в.
Для уменьшения просачивания паразитного напря-
жения гетеродина на вход блока УКВ, катушка анод-
ного контура усилителя ВЧ £4 и катушка связи гете-
родина включены в диагонали уравновешенного
моста, плечи которого образованы делителем Сп и С12,
конденсатором С14 и входной емкостью гетеродинного
преобразователя (между ножкой 1 лампы 6Ж1П и
корпусом).
Блок УКВ рассчитан на антенну с сопротирлекием
300 ом и усилитель с входным сопротивлением 36 коя.
Собран блок на печатной плате из фольгированного
гетинакса и тщательно экранирован. Перестройка
блока по диапазону осуществляется латунными сердеч-
никами (двух анодных и гетеродинной) катушек.
Блок высокой частоты КСДВ состоит из входных
цепей, усилителя ВЧ и преобразователя. Входные цепи
(диапазонов ДВ и СВ представляют собой двухконтур-
ные полосовые фильтры с индуктивной связью.
В диапазонах КВ входные цепи выполнены в виде
одиночных резонансных контуров, и так как диапазоны
растянутые, то достаточную равномерность коэффи-
циента передачи обеспечивает индуктивная связь с
антенной.
Усилитель ВЧ представляет собой резонансный уси-
литель с автотрансформаторным включением контура
со стороны анода в диапазонах КВ и резистивный уси-
литель в диапазонах ДВ и СВ. Для уменьшения усиле-
ния при «местном приеме» в катодную цепь лампы
усилителя ВЧ включено сопротивление Ra.
Каскад преобразователя частоты состоит из гетеро-
дина, собранного на триодной части лампы 6И1П по
схеме генератора с трансформаторной обратной связью
и контуром в цепи сетки, и смесителя, собранного на
гептодной части этой же лампы. В цепь сигнальной
сетки смесителя включен фильтр-пробка промежуточ-
ной частоты.
Кроме того, па плате КСДВ блока размещены неко-
торые элементы, функционально в него не входящие.
Например, гасящее сопротивление R7, фильтрующие
конденсаторы Со, С18 и др.
В блок промежуточной частоты входят:
Четырехконтурный фильтр сосредоточенной се-
лекции с индуктивной связью между контурами;
два каскада усиления ПЧ с двухконтурными полосовыми
фильтрами, выполненные на лампах типа 6К4П; де-
тектор ЧМ тракта, собранный по схеме симметричного
дробного детектора на лампе типа 6Х2П; детектор AM
тракта, выполненный на полупроводниковом диоде
Д9Ж, детектор АРУ, собранный на левом (по схеме)
триоде лампы 6Н2П (триод с диодным включением).
Контуры AM и ЧМ трактов включены последова-
тельно. Полоса пропускания регулируется при плав-
ном изменении связи между контурами в первых трех
парах, индуктивно связанных контуров.
По тракту AM применена система АРУ с задержкой,
а по тракту ЧМ — система сеточного ограничения,
которая охватывает лампу 6И1П (в блоке КСДВ) и обе
лампы 6К4П. Для более эффективной работы систегчы
АРУ применен делитель для стабилизации напряжения
экранных сеток ламп, охваченных АРУ.
В радиоле «Симфония» применена моторная система
настройки в сочетании со схемой автоматической под-
стройки частоты.
Конструктивно система автоматической подстройки
разделена па две части. В блоке ПЧ размещена лампа
,.7, типа 6Н2П, работающая в модуляторном режиме,
емкостный делитель напряжения, состоящим из кон-
денсаторов С29 и С27 и сопротивления R20 и RM.
С последнего каскада усиления ПЧ на вход лампы
,.74 (У4) подается напряжение промежуточной частоты
465 кгц и 6,5 Мгц. В лампе „7, осуществляется сеточ-
ная модуляция напряжения промежуточной частоты
напряжением сети частотой 50 гц. Модулирующее на-
пряжение снимается со специальной обмотки (12а—14а)
силового трансформатора и подводится к сетке лампы
через сопротивление /?20. Одновременно на сетку по-
дается напряжение смещения 4,5—5 в с диода Д, (У5)
через сопротивление Модулированное напряжение
промежуточной частоты поступает на АМ/ЧМ фильтр фа-
зового дискриминатора. Детектирование модулирован-
ного напряжения осуществляется фазовым дискрими-
натором, собранным на полупроводниковых диодах
Д9Ж. Постоянная составляющая выходного напряже-
ния дискриминатора характеризуется, как известно,
S— кривой. Переменное напряжение автоподстройки
(частоты 50 гц) в соответствии с этим характеризуется
двугорбой кривой. В зависимости от знака расстрой-
ки ±Д/ переменное выходное напряжение дискрими-
натора частоты 50 гц определяется током того или
иного диода и соответственно его фаза может иметь
одно из двух противоположных значений (0 или 180°).
В точке А/; = 0, то есть при сигнале, равном значению
промежуточной частоты, выходное напряжение 50
гц равно нулю. По мере увеличения Д/ оно возрастает
и переходя через «0» скачком меняется по фазе. Напря-
жение 50 гц усиливается лампой — 6П14П (У5). Наг-
рузкой лампы служит обмотка асинхронного электро-
двигателя переменного тока с полым немагнитным ро-
тором и конденсаторным пуском (ЭДП—1). Для луч-
шего согласования внутреннего сопротивления лампы
с нагрузкой управляющая обмотка электродвигателя
настраивается конденсатором С3 на частоту 50 гц.
Благодаря этому устраняется влияние на электродви-
гатель гармоник частоты 50 гц и звуковых частот сиг-
...	„.-У '„Z 31
№ 5 1965 г.
№ 5 1965 г.
УКВ
Л,6К4П
С?720пЛг6Ж1П
шг
CS3
m i
С34;3
Св
56
ПУГ ПУП
ЛЧЛП Сг?5,1
Л36Х2П
с?3
56
С,дОф1
Земля
Л?6К4Л
УЗ блок ксдв
120
Л МП
МЛ f,j
Z.7 уа>|
faz
с?? Cji
470 0,01 470
С?0
47
ннтен
270
C31

_________ У1 блок УКВ
'л,бФт
У4 блок ПУ
Л26К4Л

а
I zzajjg
MjJZa’rTTO
fa„47OK

нала, выделяющихся на выходе де-
тектора одновременно с напряже-
нием автоподстройки.
Блок стереофонического усилителя
НЧ собран на общей плате. Каждый
канал стереоусилителя имеет два
предварительных каскада, фазоин-
вертер и двухтактный ультралиней-
ный оконечный каскад. Регулировка
стереобаланса осуществляется специ-
альным сдвоенным потенциометром,
с помощью которого возможно сни-
жение чувствительности любого на-
кала на 8 дб от среднего положения
движка потенциометра. Такая схема
включения стереобаланса обеспечи-
вает постоянство обратных связей,
а следовательно и частотных харак-
теристик при регулировке баланса.
Для компенсации влияния входной
емкости на частотную характерис-
тику регулятор баланса шунтирован
конденсатором небольшой емкости.
В анодной цепи первого триода на-
ходится регулятор тембра низших
звуковых частот. В усилителе НЧ
применена новая схема плавной ре-
гулировки высших звуковых частот
(/?17, С17, /?4/[, С27) в каждом канале
усилителя; эта схема обеспечивает
завал высших частот с постоянной
крутизной спада, что в сочетании с
трактом промежуточной частоты эф-
фективно расширяет полосу и повы-
шает избирательность по всему трак-
ту AM.
Блок питания выполнен по обыч-
ной мостовой схеме выпрямления на
двух селеновых выпрямителях АВС—
120—270, соединенных параллельно.
Принимая во внимание жесткие тре-
бования к уровню фона, на выходе
выпрямителя включен П-образный
RC-фильтр. Высокими требованиями
к уровню фона объясняется и при-
с.
Кг/33к К7.ч5,8к^я
а
ЛВЛ7
речь
л
ДАЗК
fa?
fast3
а
з
геок
н
fapdpsz
s
че
2200
220к39к
8
fa/,3,3к КгвЮк
Qo
27
Св
68
C19OJM R,
4
Л16Е1П
Меще¥!2£±
I ние
\шкалЬ1
31
20
220K
270
П40
n 3PK
C32O,b47
faglOOK

Сзг
±5,0
~ Цббрк'.
С3
27
10
9
а
Рег.
громк.
музЬпт
_ -ШЛ C33270
“•C3g12
1к л^внгп
К?д1,5к ’
B?g47K
1Z
fyii
fa C7Op33Cg10OOC?3Z2OOCi50p в- - вЛ°К
27/lU " I " - tlJ |ЧI I fal
%л?
6Н2П
5g-

33К
fa?
iCzo $0*
0,047
,Л5бП14,
!	У 8 колонка звуковая
I правого канала
Тр? I лп.
Др?

'ЖЕ 31

К3б18к faglOOn Т Cz?ioo7~^
К7270к
\CsQ033fa1006 C?42Z00tfasS6K
Угл?
6Н2П
Лзбнгп ЛбЛ7бП1^п
\KZ7
ЮОК
С?10,047 fag.
'[р3
f£3.
У 9 колонка
звуковая лево-
го канала
Сго
юоо
29
30
Трг
Гр?
ГРг
~Сг?
г
Л%
26
28
31
а
17
УКВ П'
р 11
(js56\
fl
Тгтл
7
faVsizO
Ц
LffB
С?270
\КВ1
5*20
<-8
24 6
Л,
2 46
to
1-12
\3S.
fa
1,0
Со
9,52518
fa
too
Ий
'Юк
fa.
ГЗ
4
13е
fa
Тз
JL51
7
faffl'fao
В
Cs 0,047
i 3 5 \ £? ff
Лю
Стерео-----
6И1П
Сгг
орп
120
Шб
~8г
V- УТагк
Cz Ш"'
5*20
nJ^-475
Гв-64 ОД47
29
’crJS.
im
15
IK fag330^
3032\------
= —CzT5^2l)
Kl47k
14
151719
5i6l8
ш3в
15\1826
16 A 2L
L?
24 5 _
TrS~_'\L11.Lji\._!3
fa 47К
74 161829
151719
151719
151719
Сю
005
Czo 120
Рег
громк.
„стерео  3‘.
Ж-
Q—7...
frl hoiOO,
и ll
у-
С?9
100

12
Hif
—t
i.L21
30 32
22 *-23
. fa?
4?4
.2,626
1-26
2628
fas
2528
Цо
2528
1-29
1-31
'^527

2?
utezi
ш252?
3-^C3eqO47
fao
V_____
~fa7
150к
150К
fa\
юа
Гнездо полярного детектора
UI4
Гнездо магнитофона
У2ПЭПУ-12 4-1270
V~iS?
"УббЛОКНП
№«00
л,бгтл 5
?220к
Си Ре
6
£i
19Ж
510 &
77к
 3
fao
47К
7
С5ЩО
н
l?3300	B315K
'izZQO^j. ^+С!325,0Д26


fa4,7K\fa5.6K.jfa
f-W]%
К4/1К^/арег.тгмВра ВЧ
К5/1, fa/прег. тембра НЧ
Д6.3ДП-1
Т.
X.
Сд20,0 Л5 Ядтопод. ifs^
^flH Л3ЛП ВклДП I
С410
TP?
ИМ
1273
 1
ш?
'’“TG’E’ZK
ДР1
la
Та
C?5Q0
2203
у 7 блок питания
с?
001
U
а
б_
Шо р
i4h-S?
iOS
Si-
НИпДО-1
0й D Й
с 6 1а
^гогЧ.
-о^о^-п
ВComb
& 60гц
32
№ 5 1965 г.
№ 5 1965 г.
33
Таблица 1
Продолжение
Обозначе- ние по схеме	Число витков	Марка и диаметр провода	Индуктив- ность, мкгн.	Примеча- ние
		У1 — Блок УКВ
bi	2 2			| Печатная
	7	Медная луже-	0,28±0,1
		ная 0,8
L,	7	»	0,28±0, 1
L„	3	ПЭЛ 0,31	0,25±0,1	1 На одном 1 каркасе
До	7	Медная луже-	0,28±0, 1
		ная 0,8
Д,	43	ЛЭВ 5x0,06	19,4	1 На одном ( каркасе
	1	ЛЭВ Ь X 0,06	—
До	34	ЛЭВ 5x0,06	12
		УЗ — Блок	ксдв
Д,	60+180 +	ПЭВ-2 0,09	1150±150	1 На одном
	180	ЛЭВ 5x0,06		J каркасе
	40X4		300
Д3	400X3	ПЭВ-20,1	1 1000+1500	1 На одном
д<	130x4	ПЭВ- 0,06	3300	J каркасе
д5	6	ПЭВ-1 0,1 ПЭЛШКО-0,38	—	1 На одном
Дб	12		1,6	I каркасе
Д-	8	ПЭВ-10,1	—	1 На одном
Дз	16	ПЭЛШКО 0 ,38	2,1	1 каркасе
Z-9	10	ПЭВ-10.1	—
'Дю	19	ПЭЛШКО-0,18	3,1
Ди	10	ПЭВ-10,1		1
дг„	24	ПЭЛШКО 0,18	5,5	г
Д13	6	ПЭВ-20,09
Ди	30x4	ЛЭВ 5x0,00	180	} 8
Дю	40	ПЭВ-20,00	40±0,05
Д 1G	115X4	ЛЭВ 3X0,06	2200	f	"
Д 1 7	11 отв. 5	ПЭЛШКО 0,38	1,4
Д 18	16 отв. 8	ПЭЛШКО 0,38	2,2
Д 19	1 7 отв. 9	ПЭЛШКО 0,18	3,2
Дао	2 1 отв. 11	ПЭЛШКО 0,18	4,6
Дз,	90X4	ЛЭВ 5X0,06	1540
Дйз	25	ПЭВ-20,12	3,5+ 1,5	1 На одном
Дг з	34X3	ПЭВ-20,12	140	1 ’каркасе 1
Д24	45	ПЭВ-20,12	73±5
До5	55X3	ПЭВ-20,12	340	f 9
Д,о	10	ПЭВ-10,1
Д27	9	ПЭЛШКО 0,38	1,0	} 8
Д2з	11	ПЭВ-10,1
д-0	13	ПЭЛШКО 0,38	1,4
Д30	8	ПЭВ-10,1
д,.	17	ПЭЛШКО 0,18	з , 1	}
д3=	10	ПЭВ-10,1			1
Дзз	19	ПЭЛШКО 0,18	4, 1
		У4 — Блок	пч
Д1	32	ПЭЛ 0,1	10
Д2	37X4	ЛЭВ 5x0,06	240
£з	32	ПЭЛ 0,1	10
д4	49X3	ЛЭВ 5x0,06	240
Д3 Дб	1, б 32	ПЭЛШКО 0,1 ПЭЛ 0 , 1	10	( каркасе
Д7	1 37X4	ПЭЛШКО 0, 1			} 8
Да		ЛЭВ 5x0,06	240
Д g	32	ПЭЛ 0, 1	10
Дю	49x3	ЛЭВ 5x0,06	240
Ди	32	ПЭЛ 0, 1	10
Д 12	35 + 35 +	ПЭЛ-20,1	240
	+30+30
Д.3	32	ПЭЛ 0,1	10
Дц	45X3	ПЭВ-20, 1	2 10
д13	37.5	ПЭЛ 0, 1	11
Дю	12	ПЭЛ 0, 1			} 8
Д17	35 + 35 +	ПЭВ-20 , 1	240
	+36+36
Д18	(2X0) + + (2Х6) +	ЛЭВ 5X0,06	11,4
	(2X6)
Дю	35 + 35 + '+36+3G	ПЭВ-20,1	240
Обозначе- ние ПЭ схеме	Число витков	Марка п ди аметр провода	Индуктив- ность, мкгн	Примечание
д,	37,5	ПЭВ-20,1	15	I Lt и Д3 на
Д2	9 0	ПЭВ-20,09	63	? одном ' каркасе
Дз	37,5	ПЭВ-20, 1	15	*1 Д2 и Д4 на
д4	90	ПЭВ-20,1	122	У одном f каркасе
д5	20,5	ПЭВ-20,18	3,2	1 На одном
д.	2 0,5	ПЭВ-20,18	3,2	J каркасе
Д7	88x2	ЛЭВ 2x0,06 Катушки магнитн	350 ой антенны
д,	48	ЛЭВ 5x0,06	200	/ На общем
д2	178	ПЭВ-20,12	2100	J феррито- S вом стер- жне Ф-600
менение отдельной обмотки для питания накальных
цепей детекторной лампы и ламп предварительных кас-
кадов усиления НЧ, на среднюю точку этой обмотки
подается положительное относительно катода напря-
жение 20^-30 в.
Конструктивно блок питания выполнен в виде от-
дельного узла, включающего силовой трансформатор,
селеновые выпрямители, дроссель фильтра, электро-
литические конденсаторы и сопротивления.
Детали и конструкция.
Конструктивной базой шасси радиолы является кар-
кас, на котором размещены функциональные блоки.
Вернерная система собрана на рефлекторе, к которому
крепится узел блока двигателя системы автоматичес-
кой подстройки, магнитная антенна и блок УКВ.
Намоточные данные высокочастотных катушек и
трансформаторов приведены в таблицах 1 и 2.
В каждой из акустических колонок радиолы установ-
лено по четыре громкоговорителя: один высокочастот-
ный —ЗГД—15, два среднечастотных —2ГД—28 и один
низкочастотный—5ГД—3. Разделение частот произ-
водится специальными фильтрами, расположенными, в
акустических колонках. Для улучшения воспроизве-
дения низших звуковых частот применена закрытая
акустическая система с несколькими объемными ре-
зонаторами.
Таблица 2
Обозначе. ние выво- дов 0бМ01- ки	Число витков	Марка и диа- метр провода	Сердечник
Тр,; Тр2 3—4 4—5 5—6 6-7 9-1 , Тр> 1 а — Зя 16 — 36 5а — 56 7а — 76 9а — 10а 96 — 106 11а — 14а Др.	1000 ..	300 .	300 1000 82 530 отв. 458 530 отв. 458 505X2 29X2 14 14 100 отв 30 и 60 2950 отв. 2890	ПЭЛ 0,14 ПЭЛ 0, 14 ПЭЛ 0,14 ПЭЛ 0,14 ПЭЛ 0,69 ПЭЛ 0,64 ПЭЛ 0,04 ПЭЛ 0,4 1 ПЭЛ 1 , 2 ПЭЛ 0,9 ПЭЛ 0,9 ПЭЛ 0,31 ПЭЛ 0,16	Ш20х30 I ТС-135 ленточный Ш 16X16 Индуктив+ ность >3,5 зр.
34
№ 5 1965 ft
У4-6локЛЧ
6Л14П
VS- Клок УНУ
~]js5o
Ifl
*СЯЖ ”1
).3к
08 - Комика tfymlte
noaSou юном
140 «
• a*
Регулятор тембре IP
.two i
d
u
21
'MS
Ml
»
704
?Z»|
snun
/4
5PM
5--ЗО
340^
Ж I1S 1
JJI
ПО
ill
Vmmi
15 и IS
3.-518
Ш1
15151
ж г а о
1
же io
Переключателе диапазоноб 0 положении Ко и
Стереорадиола Симфония
4?к
W
УЗ -каланм зОциЛп
лебого конояа
OS
Fl
W -
HUIH&I6
Пм-iita
Пн-Зра
±17
8 '
0041
Соединение кон "0
тактовS блоке npetotpa-
питания
j-4
3-5 и 0-8
1270
F1N
1}
г0р1 IBs
Lis 0041
д ।
S 0800 !
jM№ |
; кат) ।
J 410K
*' I 	*
I
4^
Аж I
'Lbi
s
гюк Q033 то t сзоо o,ot
SHOP
УЗ-МжКСДЙ
5 Ш
m
0.05
№/a
33
Sfin
)
шаа!'
'о
. Стерт'
'IS 510
и 4?-At
зёзз^р
I«&7
______ _ _ ___
:Ж°П	ц ПТСТП/
110
7.3
Т^.
38
-ж±
40
13b
Яд
-4 0.041
—II-
Ijj
\i50k
Л
Роосбет-
№ШКШ1Г
Онездо поляоного детектора
т/
'OU
ЧЬ-
0.041
г® ин
HSD—I
№ 2.1s ООН
list
г 0 6 й
Ю • блок AO
~пм»
9W__rEW“r
ir~w
005'
SH2P
М0к& Д
a»*T«L
mt
ООН
7
\т»
spun

Ml
М2П
ml \100t
¥ ¥ 0047
sptsp
я
<3!
If
T
^Ao У-Регдлятор темРри M
f
Ш4
гнездо
кагнштизкто
сети
W
KfT
WWE
1	_юн f-A^i
то
3 А
^20.0
У1-Ьлок питание
Гр
8 КИ4О16
Т
Ю/АП ^ОклАП
тип--
F2
шз им
T~ph Г^ччо
1Д I; 50ги
