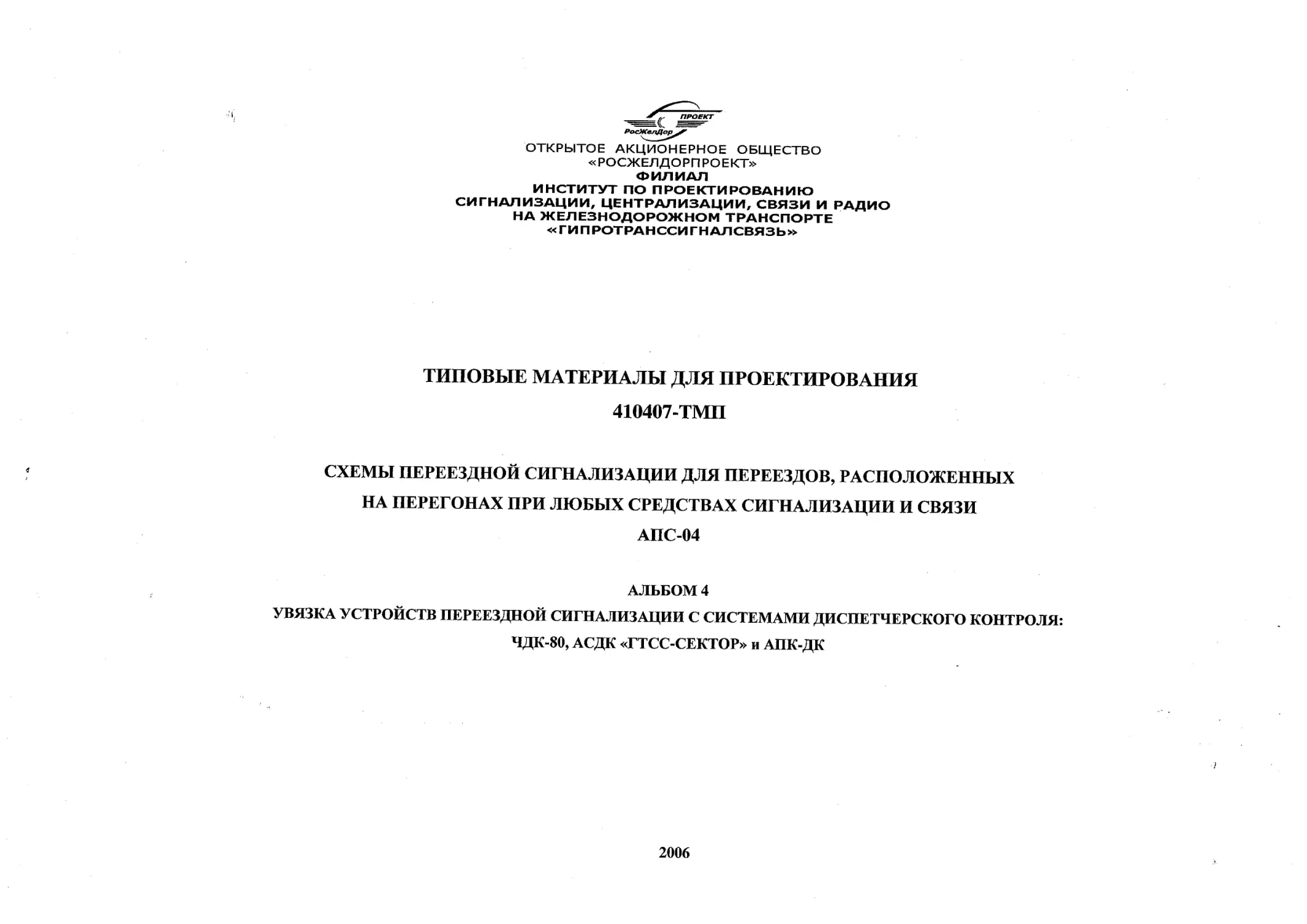

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОСЖЕЛДОРПРОЕКТ»
ФИЛИАЛ
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
«ГИ ПРОТРАНССИГНАЛ СВЯЗЬ»
ТИПОВЫЕ МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
410407-ТМП
< СХЕМЫ ПЕРЕЕЗДНОЙ СИГНАЛИЗАЦИИ ДЛЯ ПЕРЕЕЗДОВ, РАСПОЛОЖЕННЫХ
НА ПЕРЕГОНАХ ПРИ ЛЮБЫХ СРЕДСТВАХ СИГНАЛИЗАЦИИ И СВЯЗИ
АПС-04
АЛЬБОМ 4
УВЯЗКА УСТРОЙСТВ ПЕРЕЕЗДНОЙ СИГНАЛИЗАЦИИ С СИСТЕМАМИ ДИСПЕТЧЕРСКОГО КОНТРОЛЯ:
ЧДК-80, АСДК «ГТСС-СЕКТОР» и АПК-ДК
2006
ПРОЕКТ
РосЖелДор^
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОСЖЕЛДОРПРОЕКТ»
ФИЛИАЛ
ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ
СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ, СВЯЗИ И РАДИО
НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ
«ГИ ПРОТРАНССИГНАЛ СВЯЗЬ»
J2 &&
ТИПОВЫЕ МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
410407-ТМП
СХЕМЫ ПЕРЕЕЗДНОЙ СИГНАЛИЗАЦИИ ДЛЯ ПЕРЕЕЗДОВ, РАСПОЛОЖЕННЫХ
НА ПЕРЕГОНАХ ПРИ ЛЮБЫХ СРЕДСТВАХ СИГНАЛИЗАЦИИ И СВЯЗИ
АПС-04
АЛЬБОМ 4
Перечень альбомов:
Альбом 1: Переездная сигнализация на перегонах с автоблокировкой
Альбом 2: Переездная сигнализация на перегонах без автоблокировки
Альбом 3: Автоматическая светофорная сигнализация со шлагбаумами с двигателями постоянного и переменного тока
Альбом 4: Увязка устройств переездной сигнализации с системами диспетчерского контроля: ЧДК-80, АСДК «ГТСС - Сектор» и АПК-ДК
Разработаны проектным институтом
Г ипротранссигналсвязь
Главный инженер института
УТВЕРЖДЕНЫ
ОАО «РЖД» письмом ЦШТех-44/8 от 48.04.г.
А.Н. Хоменков
Главный инженер проекта
/Г 0 4.
В.Н. Воронцов
2006
Лист Наименование и обозначение документов. А Наименование листа Стр.
Пояснительная записка
1 1 Введение 3
2 2 Основные положения 4
4 3 Схемные решения 6
4 3.1 Увязка переездной сигнализации с ЧДК-80 6
10 3.2 Увязка переездной сигнализации с АСДК «ГТСС-СЕКТОР» 12
18 3.3 Увязка переездной сигнализации с АПК-ДК «ИМСАТ» и АПК-ДК «КИТ» 20
Чертеж Наименование и обозначение документов. Наименование листа Стр.
Чертежи
01 Схема съема информации ДК переездной сигнализации с бело-лунными мигающими огнями 26
02 Схема съема информации ДК переездной сигнализации без бело-лунных мигающих огней 36
03 Схема съема информации ДК переездной сигнализации со шлагбаумами 46
04 Передача информации об аварийном отказе на переезде по линейным проводам КП-ОКП 51
Инв. № подл. I Подп. и дата 1 Взам. инв. №
410407-ТМП
Схемы переездной сигнализации для переездов, расположенных на перегонах при любых средствах сигнализации и связи АПС-04
Изм. Ктуч Лист №док. Прдп. , Дата
Н. контр. Булавская Увязка устройств переездной сигнализации с системами ДК: ЧДК-80, АСДК “ГТСС-Сектор”, АПК-ДК Стадия Лист Листов
IIач. отд. Липовецкий 1
Рук. разд. Аверкиев
Рук. гр. Мухин Содержание ГИПРОТРАНССИГНАЛСВЯЗЬ ОАО «РОСЖЕЛДОРПРОЕКТ»
Пров. Пущин W&t
Разраб. Ващук ftolol
1 ВВЕДЕНИЕ
1.1 Типовые материалы для проектирования 410407-ТМП “Схемы переездной
сигнализации для переездов, расположенных на перегонах, при любых средствах сигнализации и
связи АПС-04” разработаны в соответствии с заданием, выданным Департаментом капитального
строительства ОАО РЖД, утвержденным Департаментом автоматики и телемеханики ОАО РЖД
03.06.2004 г.
Настоящие ТМП выпущены взамен Технических
переездной сигнализации для переездов, расположенных на
сигнализации и связи АПС-93.».
1.2 ТМП предназначены для руководства при
решений 419311-СЦБ.ТР «Схемы
перегонах при любых средствах
2
о
к©
л
е;
проектировании автоматической
переездной сигнализации и автоматической переездной сигнализации со шлагбаумами при
оборудовании новых переездов или модернизации действующих устройств АПС на участках с
кодовой автоблокировкой, автоблокировкой с тональными рельсовыми цепями АБТ-2-91 и
АБТ-1-92, без автоблокировки и при новом строительстве кодовой электронной автоблокировки
(КЭБ) и АБТЦ, а также увязки устройств ПС с системами диспетчерского контроля.
1.3 ТМП состоят из четырех альбомов, каждый из которых содержит пояснительную
записку и чертежи:
• Альбом 1: Переездная сигнализация на перегонах с автоблокировкой;
• Альбом 2: Переездная сигнализация на перегонах без автоблокировки;
• Альбом 3: Автоматическая светофорная сигнализация со шлагбаумами с двигателями
постоянного и переменного тока;
• Альбом 4: Увязка устройств переездной сигнализации с системами диспетчерского
контроля? ЧДК-80, АСДК «ГТСС - Сектор» и АПК-ДК.
1.4 ТМП выполнены с учетом требований ПТЭ ЦРБ-756, Инструкции по эксплуатации
железнодорожных переездов ЦП/566, НТП СЦБ/МПС-99, типовых материалов для проектирования
410215-ТМП «Оборудование железнодорожных переездов ПС-18-02» и других нормативных
документов.
1.5 В соответствий с заданием ТМП разработаны с применением реле Н.
При этом, в соответствии с указанием ГТСС № 1247/1565 от 18.08.03, о выборе типов
реле при проектировании устройств СЦБ, предусмотрено также применение реле РЭЛ. Тип реле
должен указываться в утверждаемых ЦШ заданиях на проектирование. Реле группы НМШ, АНШ
и др. применяются в тех случаях, когда отсутствуют заменяющие их реле группы РЭЛ, ПЛЗУ и ДЗ,
Н, а также в параметрических, проверенных в эксплуатации схемах, запроектированных по АПС-93.
Реле размещаются в шкафах типа ШРУ-М. Нумерация контактов для типа реле, указанного в
скобках, в чертежах не приводится. Те реле, тип которых не может быть заменен, в чертежах
указаны без аналога в скобках.
1.6 В ТМП АПС-04 сохранен основной принцип работы АПС, утвержденный ЦШ в
419311-СЦБ.ТР (АПС-93) и проверенный в эксплуатации: подача извещения на переезд и контроль
проследования поезда через переезд выполнены с применением тональных рельсовых цепей. Как
правило, переезд оборудуется четырьмя тональными РЦ по каждому пути. Применение четырех РЦ
обеспечивает надежный контроль проследования поезда через переезд.
1.7 При разработке ТМП исправлены ошибки и недостатки, выявленные при
проектировании и эксплуатации переездов, оборудованных по АПС-93, применены новые
технические средства.
Эти исправления и новые средства приведены и утверждены ЦШ к применению в Указаниях
ГТСС №1247, методических указаниях по проектированию, технических решениях, выпущенных
после ввода в действие АПС-93 (1995 г.) и до разработки настоящих АПС-04.
1.8 В соответствии с заданием в альбоме 4 рассмотрены вопросы увязки устройств
переездной сигнализации с системами диспетчерского контроля ЧДК-80, АСДК «ГТСС - Сектор» и
АПК-ДК для переездов, проектируемых на перегонах с автоблокировкой и без автоблокировки
(см. Альбомы 1-3 настоящих ТМП).
410407-ТМП-ПЗ
Изм. КЬлуч Лист №док Подп. Дата
Н. контр. Булавская ' Пояснительная записка Стадия Лист Листов
Нач. отд. Липовецкий^ IWt I 23
Рук.разр. Аверкиев z ГИ ПРОТРАНССИГНАЛ С ВЯЗЬ ОАО «РОСЖЕЛДОРПРОЕКГ»
Проверил Пущин '
Разраб. Ващук (
2 ОСНОВНЫЕ ПОЛОЖЕНИЯ
Ж зй та
| Поди, и дата
Инв.№ подл.
2.1 В соответствии с ПТЭ устройства диспетчерского контроля (ДК) должны дополнять
устройства автоматической блокировки, обеспечивать контроль технического состояния устройств
СЦБ, в том числе исправности работы переездной сигнализации.
2.2 В случае отключения переездной сигнализации (аварийный отказ) или ее
неисправности дежурному ближайшей станции или поездному диспетчеру на участках с
диспетчерской централизацией автоматически подается извещение о неисправности (отказах)
переездной сигнализации.
Дежурный по станции или поездной диспетчер, получив извещение, должен сделать
запись о неисправности автоматики на переезде в журнале формы ДУ-46 и сообщить об этом
дежурным соседних станций и электромеханику СЦБ.
Электромеханик должен принять меры к устранению неисправности.
В случае аварийного отказа дежурный по станции или поездной диспетчер по радиосвязи
немедленно передает сообщение машинистам поездов, следующих без остановки на раздельных
пунктах в направлении переезда, о неисправности устройств автоматики на переезде и
необходимости проследования его с особой бдительностью и скоростью не более 20 км/ч.
На поезда, имеющие остановку на станциях, о неисправностях переездной сигнализации
выдаются письменные предупреждения в порядке, изложенным в Инструкции по движению
поездов и маневровой работе на железных дорогах Российской Федерации.
К аварийным отказам относятся повреждения в схемах переездной сигнализации, при
которых автодорожному транспорту не передается информация о занятии поездом участка
приближения, либо повреждения, не позволяющие оградить переезд со стороны железнодорожного
транспорта. К аварийным отказам отнесены:
1) обрыв в цепи включения (перегорание) обеих ламп или отсутствие свечения обеих
светодиодных светофорных головок переездного светофора А или Б, то есть когда переездные
светофоры А или Б (или оба вместе) не горят красным при занятии поездом участка приближения;
2) отсутствие питания переменным током и аккумуляторная батарея разряжена ниже
допускаемых пределов;
3) обрыв в цепи включения основной и резервной нити ламп маневрового светофора с
красным и белым сигнальными огнями;
4) обрыв в цепи включения основной и резервной нити ламп заградительных светофоров
(при их наличии);
5) обрыв в цепи включения основной и резервной нити ламп предупредительных
светофоров (при их наличии).
4
К предаварийным отказам отнесены:
1) перегорание одной из ламп переездного светофора или отсутствие свечения одной из
светофорных светодиодных головок переездного светофора;
2) выключение одного из источников электропитания или разряд батареи ниже допустимых
пределов;
3) неисправность комплекта мигающей аппаратуры;
4) обрыв в цепи включения основной или резервной нити маневрового светофора с красным
и белым сигнальными огнями;
5) обрыв в цепи включения основной или резервной нити ламп заградительных светофоров
(при их наличии);
6) обрыв в цепи включения основной или резервной нити ламп предупредительных
светофоров (при их наличии).
2.3 Контроль состояния устройств переездной сигнализации и передача информации на
станцию обеспечивается средствами систем диспетчерского контроля ЧДК-80,
АСДК «ГТСС - Сектор», АПК-ДК.
В соответствии с письмом Департамента автоматики и телемеханики ОАО «РЖД»
ЦШ-Тех-11/5 от 15.03.05 передача информации об аварийных отказах для всех переездов по
возможности, а для переездов без бело-лунного огня в обязательном порядке, осуществляется по
отдельной паре проводов постоянным током с использованием в качестве приемника реле первого
класса. Схема световой и звуковой сигнализации аварийного отказа на посту ЭЦ приведена на
черт. 410407-ТМП-04.
При прокладке нового кабеля организация контроля аварийных отказов и занятости
переездов возможна по схемам, приведенным в альбоме 2 (черт. 410407-ТМП-04 лист 11) и
альбоме 3 (черт. 410407-ТМП-04 лист 1).
На участках с существующей автоблокировкой при затруднении организации такого
контроля (дефиците свободных пар в существующем кабеле) рекомендуется в качестве
контрольного реле использовать реле АНШ2-1230 (см. п. 2.2.8, альбома 1 настоящих ТМП).
На участках с автоблокировкой выбор схемы осуществляется по соображениям
экономической целесообразности.
2.4 При проектировании систем диспетчерского контроля переездной сигнализации
дополнительно следует руководствоваться следующими нормативно-техническими документами:
- Типовые проектные решения 501-05-11. Частотный диспетчерский контроль ЧДК-80.
410407-ТМП-ПЗ Лист 2
Изм. Кол.уч Лист №док Подп. Дата
- Методические указания И-279-01 «Автоматизированные системы диспетчерского
контроля и передача данных в увязке с ДЦ» при применении средств системы диспетчерского
контроля АСДК «ГТСр - Сектор» с дополнениями 1, 2.
- Методические указания И-352-01 «Система диспетчерского контроля АПК-ДК» при
применении средств системы диспетчерского контроля АПК-ДК с дополнениями №№ 1 -5.
- Типовые материалы для проектирования 410413 ТМП «Система технического
диагностирования и мониторинга на базе аппаратно-программного комплекса СТДМ АПК-ДК»
2.5 Контроль состояния устройств СЦБ переездной сигнализации на основании
изложенного в п.2.2 настоящих ТМП обеспечивается с целью передачи информации:
- ДСП ближайшей станции;
- поездному диспетчеру, в случае нового строительства или реконструкции переезда на
участке, оборудованном системами диспетчерской централизации;
- диспетчеру дистанции сигнализации и связи (ШЧД), в случае нового строительства или
реконструкции переезда на участке, оборудованном системой диспетчерского контроля;
- электромеханику (ШН), в случае нового строительства или реконструкции переезда на
участке, оборудованном системой диспетчерского контроля или диспетчерской централизации.
2.6 Проектирование системы диспетчерского контроля переездной сигнализации с
применением аппаратуры ЧДК-80 допускается только в случае реконструкции устройств
переездной сигнализации на участке, ранее оборудованном устройствами ЧДК-80.
Аппаратура диспетчерского контроля системы ЧДК-80 снята с производства и не
применяется при новом проектировании, кроме выше оговоренного случая, и только при наличии у
заказчика запаса соответствующей аппаратуры, что должно быть особо оговорено в задании на
проектирование.
: 2.7 Для передачи на станцию информации о состоянии устройств переездной
сигнализации средствами диспетчерского контроля предусматривается использование линии связи
двойного снижения напряжения ДСН-ОДСН или специально выделенной двухпроводной
физической линии связи ДК-ОДК.
2.8 При применении систем диспетчерского контроля АСДК «ГТСС - Сектор» или
АПК-ДК на основании задания на проектирование контроль состояния устройств переездной
сигнализации может быть дополнен системой технической диагностики и мониторинга аналоговых
параметров устройств переездной сигнализации.
2.9 Вне зависимости от применяемой для переезда системы диспетчерского контроля,
дежурному ближайшей станции и ДНЦ (при наличии на участке системы ДЦ) в обязательном
порядке передается информация об аварийных и предаварийных отказах устройств СЦБ, а также об
5
открытом и закрытом состоянии переезда, с индикацией на аппарате управления (п. 2.2 настоящих
ТМП) ДСП и ДНЦ.
2.10 Подключение станционного оборудования систем АСДК «ГТСС - Сектор», АПК-ДК
в случае проектирования систем диспетчерского контроля на участке производится по
соответствующим ТМП или методическим указаниям по проектированию.
2.11 При наличии на участке систем диспетчерского контроля АСДК «ГТСС - Сектор»
или АПК-ДК и компьютерных систем диспетчерской централизации («Тракт», «Сетунь», «Диалог»,
«Юг» с РКП, «Юг» с КП «КРУГ», ДЦ - МПК и др.) информация ДК поездному диспетчеру
передается средствами ДЦ по согласованному программно-аппаратному интерфейсу между ними.
Обмен информацией может быть осуществлен как на уровне контролируемого пункта, так и на
уровне пункта управления, что определяется требованиями задания на проектирование.
2.12 При проектировании переездной сигнализации необходимо предусматривать для
диспетчерского контроля устройств СЦБ свободные (сухие) контакты соответствующих реле,
приведенных в схемах настоящего альбома ТМП или контакты реле повторителей. Назначения
(аббревиатура) соответствующих реле (устройств СЦБ) приведены в таблице 2.1.
410407-ТМП-ПЗ Лист 3
Изм. Коауч Лист №док Подп. Дата
3
о
©
л
Таблица 2.1
Реле контроля устройств переездной сигнализации Назначение
КМП Повторитель реле КМ (контроль мигания)
ППВ Повторитель реле В (включение акустической сигнализации и передача контроля состояния переезда по ДК)
ДСН Реле двойного снижения напряжения
КНБ Реле, контролирующее напряжение аккумуляторной батареи
A, Al, АА, АБ, АЩ Аварийные реле переменного тока, контролирующие выключение источников электропитания
АБО, ББО, АО1, АО2, БО1,БО2 Огневые реле, контролирующие обрыв в цепи включения (перегорание) огней, неисправность светофорных светодиодных головок переездных светофоров
О Реле аварийного отказа
ПО Повторитель огневых реле красных огней переездных или маневровых светофоров - реле предаварийных отказов
У4 Повторитель управляющего реле
ЗУ Контроль горизонтального положения брусьев
ПА Общий контроль источников питания
ОАО Контроль предупредительных, заградительных и переездных светофоров (аварийные отказы)
зО1, зО2, зОЗ, зО4 Контроль огневых реле заградительных светофоров с однонитевыми лампами (аварийные отказы)
3ON Контроль огневых реле заградительных светофоров с двухнитевыми лампами (предварительные отказы)
ОПзО Реле контроля предаварийного отказа одного из предупредительных светофоров
N - номер заградительных светофоров 1,2,3,4.
&
3 СХЕМНЫЕ РЕШЕНИЯ
3.1 Увязка переездной сигнализации с ЧДК-80
3.1.1 Информация о состоянии устройств СЦБ переездной сигнализации передается на
станцию по линии связи ДСН-ОДСН или по отдельной двухпроводной физической линии связи
(ДК - ОДК).
При передаче информации о состоянии переезда по системе ЧДК-80 неисправности в
работе переездной сигнализации разделены на две группы отказов: аварийные и предаварийные
отказы (см. п. 2.2 настоящих ТМП).
На переезде устанавливаются два генератора ГКШ.
3.1.2 Информация об аварийных отказах устройств передается от первого генератора
ГКШ. Информация о состоянии переездной сигнализации “открыт/закрыт” и предаварийных
отказах передается от второго генератора ГКШ.
Таблицы контрольных кодов и контролируемых объектов при светофорной сигнализации
при применении аппаратуры ЧДК-80 приведены на рисунках 3.1 и 3.2.
Информация передается на ближайшую станцию и отображается на пульте дежурного по
станции.
3.1.3 На пульте управления дежурного по станции для каждой переездной установки
устанавливаются 3 контрольные лампочки (см. рисунок 3.3):
- белая лампа «ОП» в трафарете «открыт» - контролирует открытое состояние переезда и
горение на переездных светофорах ламп бело-лунного огня (при их наличии);
- жёлтая лампа «КП» в трафарете «контроль переезда» - контролирует исправность
ограждения переезда со стороны автодорожного транспорта. При открытом состоянии переезда и
исправности контролируемых объектов - белая и жёлтая лампочки горят ровным светом, при
неисправности контролируемых объектов (предотказное состояние) белая лампочка мигает, жёлтая
лампочка горит ровным светом;
- красная лампа «ЗП» в трафарете «закрытие переезда» - загорается ровным светом при
вступлении поезда на участок приближения и исправности контролируемых объектов.
При предаварийных отказах и занятом переезде красная лампочка горит ровным светом,
мигает белая лампочка.
При неисправности сигнализации (аварийный отказ) красная и жёлтая лампочки мигают.
Контроль работы переездной сигнализации системой ЧДК-80 при ДЦ приведен на рисунке 3.4.
График индикации контрольных ламп и состояние контролируемых реле при применении
аппаратуры ЧДК-80 при ДЦ приведен на рисунке 3.5.
410407-ТМП-ПЗ Лист 4
Изм. Колуч Лист №док Подп. Дата
s
о
to
л
Генератор Г1ГКШ (красная, желтая контрольные лампы)
Контрольный код Перемычки между выходами ГКШ Контроль
1 Код отсутствует Поезда на участке приближения нет. Одна или две красные лампы переездного светофора исправны. Переезд открыт
2 53-61 Поезд на участке приближения. Переезд закрыт. Одна или две красные лампы переездного светофора исправны.
3 0.3 0.3 0.3 0.3 53-31 43-41 Обрыв в цепи включения обеих ламп или отсутствие свечения обеих светофорных головок переездного светофора Д или Б Контроль осуществляется при свободном и занятом участке приближения.
Генератор Г2 ГКШ (белая лампа)
Контрольный код Перемычки между выходами ГКШ Контроль
шшш 53-61 Поезда на участке приближения нет Все контролируемые объекты исправны. Переезд открыт. Горит бело-лунный мигающий огонь.
2 шшш % 53-61 Переезд закрыт. Контролируемые объекты, включенные в цепи от генератора ГКШ до контакта реле ППВ исправны.
3 0.3 0.3 /.0 ^1.0 0.3 0. 1.0 3 53-31 43-42 Неисправность любой одной красной лампы переездных светофоров А или Б с красным и белым сигнальными огнями или основной нити у маневрового светофора с красным и белым сигнальными огнями. Контроль осуществляется при свободном и занятом участке приближения.
* 1.0 I 10 'Ш 1.0 1.0 53-31 Отсутствует основное питание или аккумуляторная батарея разряжена ниже допустимых пределов, или обесточилось релеДСН. Контроль осуществляется при свободном участке приближения.
1.0 5 1.0 13 0.3 1.0 0.3 1.0 53-31 43-42 Неисправна белая лампа переездного светофора или неисправна цепь питания ламп. Контроль осуществляется при свободном участке приближения.
0.3 6 0.3 0.3 0.3 0.3 I ? 0.3 0.3 0.3 I 53-31 43-42-41 Неисправен комплект мигания. Контроль осуществляется при свободном и занятом участке приближения.
Рисунок 3.1- Таблица контрольных кодов и контролируемых объектов при светофорной сигнализации
при применении аппаратуры ЧДК-80
410407-ТМП-ПЗ Лист 5
Изм. Капуч Лист №док Подп. Дата
л
Генератор Г1ГКШ (красная, желтая контрольные лампы)
к- Контрольный код Перемычки между выходами ГКШ Контроль
1 Код отсутствует — Поезда на участке приближения нет. Обе красные лампы переездного светофора и лампы заградительных светофоров исправны. Переезд открыт
2 шшш 53-61 Поезд на участке приближения. Переезд закрыт. Обе красные лампы переездного светофора или лампа заградительного светофора исправны.
3 0.3 0.3 i1-° 0.3 0.3 53-31 43-41 Обрыв в цепи включения (перегорание) обеих ламп или отсутствие свечения обеих светофорных головок переездного светофора А или Б. Контроль осуществляется при свободном и занятом участке приближения.
4 to 1.0 1.0 1.0 1.0 53-31 Отсутствие питания переменным током.
5 0.3 0.1 0-1 0.3 53-31 43-41 Неисправна лампа заградительного или предупредительного светофора
Генератор Г2 ГКШ (белая лампа)
Контрольный код Перемычки между выходами ГКШ Контроль
1 53-61 Поезда на участке приближения нет Все контролируемые объекты исправны. Переезд открыт.
Поезд на участке приближения. Все контролируемые объекты исправны. Переезд закрыт.
2 53-61 Переезд закрыт. Контролируемые объекты, включенные в цепи от генератора ГКШ до контакта реле УЗ-исправны.
3 0.3 0.3 L0 ^10 0.3 0/ 1.0 3 53-31 43-41 Неисправность любой одной красной лампы переездных светофоров А или Б с красным и белым сигнальными огнями или основной нити у маневрового светофора с красным и белым сигнальными огнями. Контроль осуществляется при свободном и занятом участке приближения.
4 1.0 1.0 1.0 ш 53-31 Отсутствует основное или резервное питание или аккумуляторная батарея разряжена ниже допустимых пределов.
1.0 5 4 1.0 13 0.3 1.0 £ 0.3 го 53-31 43-42 Контроль горизонтального положения брусьев шлагбаумов -контроль осуществляется при занятом участке приближения.
0.3 6 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 53-31 43-42-41 Неисправен комплект мигания. Контроль осуществляется при свободном и занятом участке приближения.
Рисунок 3.2 - Таблица контрольных кодов и контролируемых объектов при светофорной сигнализации
со шлагбаумами при применении аппаратуры ЧДК-80
410407-ТМП-ПЗ Лист 6
Изм. Когьуч Лист №дсж Подл. Дата
2
о
ю
л
Состояние участков приближения Отказы устройств ГенераторП Генератор Г2
Контролируемые реле Контрольные лампы станционного табло Контр, реле
К Р1 зпф И® ОП© Р2
Участок приближения свободен Все контролируемые объекты исправны t 1 © © f
Имеется предаварийный отказ t 1 ® 1 t
Имеется аварийный отказ. Предаварийный отказ не проверяется 1 f ж ®
Участок приближения занят Все контролируемые объекты исправны f f ж ® © f
Имеется предаварийный отказ. Неисправность лампы красного огня или комплекта мигания f f ж © 1 f
Аварийный отказ. Неисправны обе лампы красного огня на одном переездном светофоре и др. f t J ж © I
Отсутствует питание переменным током или повреждена цепь ЧДК 1 1 ж © 1
Условные обозначения:
- лампа темная;
-лампа горит непрерывным
светом;
-лампагорит мигающим
светом
Светофорная сигнализация
Светофорная сигнализация со шлагбаумами.
*) Контакт реле «О» не устанавливается в исключительных случаях:
для переездов с бело-лунными огнями значительно удаленных от станции и переездов со шлагбаумами,
когда прокладка специального кабеля для организации отдельной пары проводов значительно затруднена и
экономически нецелесообразна
(см. альбом 1 настоящих ТМП п.2.2.8 ПЗ и настоящий альбом черт. 410407-ТМП-04)
Рисунок 3.3 Схема включения контрольных лампочек на пульте ДСП и график индикации
контрольных ламп при применении аппаратуры ЧДК-80.
410407-ТМП-ПЗ Лист 7
Изм. Копун Лист №док Подп. Дата
s
о
ю
л
я
л. Состояние участков приближения Отказы устройств Генератор Г1 Генератор Г2
Контролируемые реле Контрольные лампы станционного табло Контр, реле
ПБК ПБКМ ППР 0 P1 зпф ОП© Р2
Участок приближения свободен Все контролируемые объекты исправны 1 1 f 1 © В ©
Имеется предаварийный отказ t t 1 f 1 Ж 1 t
Имеется аварийный отказ. Предаварийный отказ не проверяется 1 1 и к ® 1
Участок приближения занят Все контролируемые объекты исправны 1 f ! t Ж ® © f
Имеется предаварийный отказ. Неисправность лампы красного огня или комплекта мигания f f t t • © 1 t
Аварийный отказ. Неисправны обе лампы красного огня на одном переездном светофоре 1 1 1 f 1 ш © 1
Отсутствует питание переменным током и аккумуляторная батарея разряжена ниже допустимых пределов или повреждена цепь ЧДК 1 1 1 1 1 ж @ 1
Условные обозначения:
- лампа темная;
Светофорная сигнализация
Светофорная сигнализация со шлагбаумами.
- лампа горит непрерывным
светом;
-лампагорит мигающим
светом
Рисунок 3.5 - График индикации контрольных ламп и состояние контролируемых реле
при применении аппаратуры ЧДК-80 при ДЦ
410407-ТМП-ПЗ Лист 9
Изм. Кояуч Лист №док Подп. Дата
3.2 Увязка переездной сигнализации с АСДК «ГТСС - Сектор»
3.2.1 В качестве технических средств контроля и диагностики устройств СЦБ
переездной сигнализации применяется «Аппаратура диспетчерского контроля линейных
•л,-
объектов ДК-М» ТУ 32 ЦШ 2078-00 и «Преобразователь аналого-цифровой линейный
модульный МАЛ1-1М» ТУ 32 ЦШ 2108-2005, входящий в состав ДК-М. Изготовитель - НПФ
«Микротехнология» г. Дубна Московская обл. Поставщик - ООО «Сектор» г. Санкт -
Петербург.
3.2.2 Основные технические характеристики аппаратуры ДК-М, указания по
проектированию при применении технических средств АСДК “ГТСС - Сектор” приведены в
методических указаниях И-279-01 “Автоматизированные системы диспетчерского контроля и
передача данных в увязке с ДЦ”.
3.2.3 Линейная часть аппаратуры ДК-М, устанавливаемая в релейных шкафах на переезде:
• два генератора линейных сигналов ГЛС2;
• один или два преобразователя МАЛ 1 -1М.
ГЛС2 и МАЛ1-1М конструктивно выполнены в корпусе реле НМШ.
Линейный выход ГЛС2 подключается параллельно к двухпроводной линии связи ДСП
или к отдельно выделенной двухпроводной физической линии связи (ДК - ОДК).
3.2.4 Структурная схема контроля состояния АПС средствами АСДК приведена на
рисунке 3.6.
3.2.5 Станционная часть аппаратуры ДК-М, устанавливаемая в шкафах, на релейных
стативах:
— Блок станционный БС2 с модулем питания МП и модулями приемных каналов ПК;
— Блок отображения на табло БОТ1.
Схемы подключения БС2 и БОТ1 приведены на рисунках 3.7 и 3.8 соответственно.
ЙС
Ж
3.2.6 Для обеспечения наименьшего времени доставки ДСП информации о состоянии
переездной сигнализации (открытие/закрьггие переезда) и передачи информации аварийного отказа
устройств СЦБ переездной сигнализации на каждой переездной установке устанавливаются два
ГЛС2.
Для формирования сигнала аварийного отказа используется нормально замкнутый контакт
реле О (аварийный отказ), который подключаются к выводу «11» ТР первого ГЛС2.
Для формирования сигнала открьггия/закрытия переезда используется «сухой» нормально
замкнутый контакт реле ПВ (ППВ), который подключается к выводу «11» ТР второго ГЛС2.
Для идентификации неисправностей контролируемых устройств СЦБ используются
свободные нормально-разомкнутые контакты соответствующих реле (или логическая цепь
контактов реле), подключаемые между выводами N1-N15 и "UAC1" ГЛС2. При этом цепи
аварийных отказов в обязательном порядке подключаются к выводам N1-N8 и "UAC1" ГЛС2, а
также к выводу ТР, в цепь которого подключен контакт реле О.
Для отображения информации о состоянии переездов на табло дежурного по станции
используется блок отображения на табло БОТ1.
На табло дежурного по станции для каждой переездной установки устанавливаются 2
единичных индикатора белого и красного цвета (см. рисунок 3.8).
Питание блока БОТ1 осуществляется от применяемых в табло источников питания
коммутаторных ламп или светодиодных индикаторов постоянного или переменного тока с
эффективным значением напряжения от 9 до 12 В. Допускаемый максимальный ток потребления в
режиме контроля индикаторов не превышает 300 мА.
Графики индикации контрольных ламп при применении аппаратуры АСДК
«ГТСС - Сектор» приведены на рисунках 3.9 а) и 3.9 б):
- белая лампа «ОП» на трафарете «состояние переезда» - контролирует состояние
переезда «открыт/закрыт» и наличие предаварийных отказов. При открытом переезде лампа «ОП»
не горит. При наличии предаварийного отказа в цепях указанных реле лампа начинает мигать, при
этом продолжительность горения составляет приблизительно 1/6 периода мигания.
При закрытом состоянии переезда и отсутствии предаварийного отказа белая лампа «ОП»
горит ровным светом, в случае наличия предаварийного отказа лампа мигает, при этом период
горения составляет 5/6 периода мигания;
- красная лампа «ЗП» на трафарете «состояние переезда» контролирует наличие
аварийных и предаварийных отказов. При отсутствии аварийного и предаварийного отказа лампа не
горит. В случае появлении предаварийного отказа красная лампа начинает мигать, при этом
продолжительность горения составляет приблизительно 1/6 периода мигания. При появлении
аварийного отказа характер мигания изменяется - период горения составляет 5/6 периода мигания.
При реализации схемы переездной сигнализации в соответствии с черт.410407-ТМП-04 в случае
аварийного отказа лампа «ЗП» горит ровным светом.
При неисправности первого или второго ГЛС2 частота мигания соответствующей лампы
увеличивается и составляет приблизительно 2 Гц (0,5 с).
При неисправности линии ДСН происходит одновременное мигание всех контрольных
ламп, функционально связанных с передачей информации по этой линии. Мигание происходит с
частотой 2 Гц (0,5 с).
410407-ТМП-ПЗ Лист 10
Изм. КЬяуч Лист №док Подп. Дата
Для контроля исправности индикаторов используется кнопка SA1 ("Контроль
Взам.иив. № |
Подп. и дата
Инв. № подл.
индикаторов"). При нажатии на эту кнопку индикаторы табло должны переходить в инверсный
режим горения/мигания.
3.2.7 Измерительные цепи напряжений переменного тока на фидерах питания Ф1, Ф2
подключаются через предохранители и понижающие трансформаторы типа ТПП-205-127/220-50
ОЮО.470.001 ТУ к выводам 72-71 (INI - IN1-0) и (или) 73-82 (IN2 - IN2-0) МАЛ1-1М (см. черт.
410407-ТМП-01 стр.28, 30, 410407-ТМП-02 стр.38,40 и 410407-ТМП-03 стр.45).
Измерительные цепи напряжений постоянного тока на батарее питания подключаются
через резисторный делитель к выводам 83-4 (IN3 - IN3-0) МАЛЫМ.
Измерительные цепи напряжений на входах путевых приемников тональных рельсовых
цепей подключаются через защитные резисторы и варистор к выводам IN4.. .IN7 МАЛЫМ.
Входы IN3...IN7 МАЛЫМ и линейные выходы ГЛС2 подключаются к внешним цепям
через коммутационные панели ПК8-69 с дужками..
3.2.8 Для увязки АСДК с системами ДЦ необходимо использовать координационно-
согласующее устройство КСУ (промышленный компьютер) со специальным программным
обеспечением. При этом для отображения информации о состоянии устройств СЦБ переездной
сигнализации (сигнальных установок прилегающих перегонов) у ДСП устанавливается удаленный
монитор (см. рисунок 3.10).
3.2.9 Пример записи аппаратуры ДК-М при заказе (номера ГЛС2 и ПК определяют
рабочую частоту):
«Преобразователь аналого-цифровой линейный модульный МАЛЫМ
ТУ 32 ЦШ2108-2005».
«Генератор линейный ГЛС2-12 еФ2.211.006-11 ТУ 32 ЦШ2078-00».
"Блок станционный БС2 еФ2.390.045 ТУ 32 ЦШ2078-00".
"Модуль приемного канала ПК23/24Б еФ5.420.044-11 ТУ 32 ЦШ2078-00".
"Модуль питания МП еФ5.420.143 ТУ 32 ЦШ2078-00".
"Блок отображения на табло БОТ1 еФ2.393.002 ТУ 32 ЦШ2078-00".
в
Переезды
(сигнальные точки АБ)
ГЛС2, МАЛ1^1М
f f f f f
*Блок отображения информации Б0Т1 устанаблибается на статибе Гарантиробанное питание 2208
или на пульт-табло (табло)
** При наличии системы ДК на участке
Рисунок 3.6 - Структурная схема контроля состояния АПС средствами АСДК
—
Изм. Кол.уч. Лист Идок. Подпись Дата
410407-ТМП-ПЗ
Лист
12
кБ0Т1
кКСУ
гальваническая развязка
RS232
Кабель ОРТ 5кат. 2/4-х парный экранированный (0.10м/м)
RS232
Кабель UPT 5кат. 4-х парный экранированный (0.1 Ом/м)
Х5
3
5
Х4
2
5
4,6
7,8
Х2
§
Л
Н
к линии связи
ДСН-ОДСН
дк-одк
к линии связи
ДСН1-0ДСН1
ДК1-0ДК1
Б0Т1, КСУ, линии ДСП (выделенные линии связи)
подключаются по проекту при их наличии.
FV1.FV2-PKBH-250
RU1,RU2-CH2-1A-150
С1-С4-К73-17160В2,2мкФ±10% В 1 П
Ответные соединители к БС2 поставляются в
в комплекте с БС2
Рисунок 3.7 - Схема подключения БС2
410407-ТМП-ПЗ
Изм. Колуч Лист №дас Поди. Дата
Лист
13
о
«5 I 3 S о со
| Подп. u дата I
I hho.N подл. |
cm. A
Переезд NJ
Переезд N2
Переезд N1
cm. В
Переезд N4
£675 Гц £625 Гц
£875 Гц £825 Гц
М125ГЦ
Ы275ГЦ
£125 Гц £175 Гц
на cm. В
Б0Т1
Х2 XS1
Цепь 9»-
Вход 15
Вх. общ. 14
Подсвет 22
0V 23
24
25
Опит1 13 19
Unnr2 20
21
RS232
Х1 XS2
Цепь •»
инд.1 1
ИНД.2 2
инд.З 3
инд.4 4
инд.5 5
индб 6
инд. 7 7
инд.З 8
инд.9 9
инд.10 10
ИНД.11 11
инд.12 12
инд.13 13
инд. 14 14
ицд. 15 15
ИНД.16 16
инд.17 17
инд.13 18
инд. 19 19
инд.20 20
инд.21 21
инд.22 22
инд.23 23
инд.24 24
к Х5 БС2
Пульт-табло
SA1 'Контроль
цепи питания
индикаторов
пульт-табло
постоянного или
переменного тока
напряжением (9 • 25) В
оп. Переезд N4
"ЗП"
’О Г
Переезд N3
„ПН* (Удаленный)
"б)----------------
*ЗП*
-------ХУ-22-------
оп. Переезд N2
ЗГГ
Переезд N1
ОП"
2
в схему реле О
почерт. 410407-ТМП-04
2
в схему реле О
7 по черт. 410407-ТМП-04
2
в схему реле О
по черт. 410407-ТМП-04
1
Рисунок 5.8 — Схема подключения БОТ1 410407--ТМП-ПЗ Лист 14
Изы. Кол.уч. Лист Идок. Подпись Дата
/7
са
s
S
§
о
о
45
Состояние переезда д. Отказы устройств 1 Генератор ГЛС2 2 Генератор ГЛС2
Контролируемые реле Контрольная лампа станционного табло Контролируемые реле Контрольная лампа станционного табло
0 А,А1(А2),(ПА);КНБ (1КНБ, 1КНБ1); А01,А02,Б01,Б02, (ПО); зО1,зО2,зОЗ, з04, ОАО ЗП-ф “Предупреди машиниста" ППВ А А, АБ,АБО, ББО,АЩ,КМП, ДСН1.У4, ВМ, ЗУ, 30N, ОПзО ОП ©
Открыт Все контролируемые объекты исправны т т © t т ©
Имеется предварительный отказ т т © т 04 ©( 2,0
Имеется предварительный отказ т 04 W 2,0 1 ©
Имеется аварийный отказ 1 1 с4| о * t 04 Кб 2’°
Имеется аварийный отказ черт. 410407-ТМП-04 1 т ж т К! W 2,0
Имеется аварийный отказ черт. 410407-ТМП-04 ж т ® 2>°
Закрыт Все контролируемые объекты исправны t т © t t ©
Имеется предварительный отказ т т © 1 I 2,0 В 0.4
Имеется предварительный отказ т OIQ о! сч ж 1 т ©
Имеется аварийный отказ 1 ж 1 т ©
Имеется аварийный отказ черт. 410407-ТМП-04 1 ж Я11° Го 1 1 2.0 °.4
Имеется аварийный отказ черт. 410407-ТМП-04 1 1 Ж 1 т У
Условные обозначения:
- лампа темная;
- лампа горит
непрерывным светом
- лампа горит
мигающим светом
1 На графике индикации контрольных ламп, у которых наблюдается мигание, в числителе дроби указано
приблизительное время горения, в знаменателе время, в течение которого лампа не горит, выраженное в секундах.
2 В графах "Контролируемые реле" в скобках указаны реле взятые на контроль на участках без автоблокировки.
Рисунок 3.9 а) - График индикации контрольных ламп при применении аппаратуры АСДК «ГТСС - Сектор»
410407-ТМП-ПЗ Лист 15
Изм. Колуч Лист №док Подп. Дата
2
о
ю
л
ч
да
ее
ее
сз
<s
ч:
t=r
о
G
да
ЕС
S
Состояние переезда Отказы устройств 1Генератор ГЛС2 2 Генератор ГЛС2
Контролируемые реле Контрольная лампа станционного табло Контролируемые реле Контрольная лампа станционного табло
О А,А1(А2),(ПА);КНБ (1КНБ, 1КНБ1); А01, А02, Б01, Б02, (ПО); зО1,зО2,зОЗ, зО4, ОАО ЗП- ф "Предупреди машиниста" ППВ АА, АБ, АБО, ББО, АЩ, КМП, ДСН1,У4, ВМ, ЗУ,зОИ,ОПзО ОП ©
Потеря контроля аварийного отказа Имеется аварийный отказ - неисправен ГЛС2-1 2^5 Ж °-25
Потеря контроля состояния переезда Имеется аварийный отказ - неисправен ГЛС2-2 0.25 0,25
Потеря контроля переезда Имеется аварийный отказ - неисправна линия ДСН -ОДСН (ДК-ОДК) Ж 0,25 0.25 © 0,25
1 На графике индикации контрольных ламп, у которых наблюдается мигание, в числителе дроби указано
приблизительное время горения, в знаменателе время, в течение которого лампа не горит, выраженное в секундах.
2 В графах "Контролируемые реле" в скобках указаны реле взятые на контроль на участках без автоблокировки.
Рисунок 3.9 б) - График индикации контрольных ламп при применении аппаратуры АСДК «ГТСС - Сектор»
Условные обозначения:
- лампа горит
мигающим светом
410407-ТМП-ПЗ Лист 16
Изм. Кач.уч Лист №док Поди. Дата
Инв. Jfe подлГ| Подп. и дата Взам. инв. №
я КСУ
увязка с перегонами (переездная сигнализация) vv^1 2х портовая плата RS232
к BC2X4.RS232
2!4-х портовая плата RS232/422/485
Видео плата
К разветвителю ЛВС, АРМ ШН Увязка с аналоговыми, дискретными сигналами станции Сетевая плата Ethernet
comport RS232
Пунктиром показано подключение КСУ к сети передачи данных АРМ ШН
и источникам информации ДК станций (при необходимости).
Увязка с системами
ДЦМПЦидр.
WP3 Удаленный
IvlUnyi f Up
ДСП
Кабели-WP4.WP6, WP7
поставляются совместно с оборудованием
Кабель - WP8 монтируется по месту
Кабели - WP1, WP2 монтируются по месту.
Кабель UTP5 категории экранированный
четырех парный (0,1Ом/м)
Кабель - WP3 - кабель монитора сигнальный 1=10м
Кабель -WP5- кабель-1 сетевой питания КДК, БС2
с евровилкой L=1,5m
WP8
WP4 к БС2 (МП)
WP5
Фильтр сетевой Pilot
Рисунок 3.10 - Контроль работы переездной сигнализации АСДК «ГТСС-СЕКТОР» при увязке с ДЦ
410407-ТМП-ПЗ Лист 17
Изм. Кояуч Лист №док Подп. Дата
3.3 Увязка переездной сигнализации с АПК-ДК "ИМСАТ" и АПК-ДК "КИТ"
о
ю
3.3.1 При проектировании систем диспетчерского контроля переездной сигнализации
д'
следует руководствоваться следующими нормативно-техническими документами:
- Методические указания И-352-01 «Система диспетчерского контроля АПК-ДК» при
применении средств системы диспетчерского контроля АПК-ДК с дополнениями №1-№5.
- Типовые материалы для проектирования 410413 ТМП «Система технического
диагностирования и мониторинга на базе аппаратно-программного комплекса СТДМ АПК-ДК»
3.3.2 При проектировании контроля состояния устройств переездной средствами
АПК-ДК необходимо учитывать особенности применения программного обеспечения ООО "КИТ"
и ЗАО "МГП "ИМСАТ"". Отличия указаны ниже по тексту.
3.3.3 Для контроля и диагностики устройств СЦБ переездной сигнализации применяется
аппаратура АПК-ДК, состоящая из линейной и станционной частей. Структурная схема контроля
состояния АПС средствами АПК-ДК приведена на рисунке 3.11.
3.3.4 Линейная часть аппаратуры АПК-ДК осуществляет следующие функции:
• съем дискретной информации со свободных (сухих) контактов реле;
• пороговый контроль напряжения источников питания;
• передачу информации на станционную часть аппаратуры АПК-ДК.
3.3.5 Линейная часть АПК-ДК не имеет отличия при использовании программного
обеспечения ООО "КИТ" или ЗАО "МГП "ИМСАТ"".
3.3.6 В качестве линейной части применяется автомат контроля сигнальной точки
АКСТ-Ч-16/ЗБ (АКСТ). Каждый переезд оборудуется двумя АКСТ-Ч-16/ЗБ.
3.3.6.1К одной линии связи можно подключить до 30 АКСТ. При необходимости
се
s
s
Ж
подключения большего количества АКСТ линию связи необходимо разделить на несколько частей
с организацией каналов связи на прилегающие станции.
3.3.6.2С целью уменьшения влияния помех, предпочтительнее использовать частоты
верхнего диапазона. АКСТ с более высокой частотой устанавливаются на сигнальных точках или
переездах ближайших к станции, на которой располагаются СЧД и далее по мере уменьшения
частоты. При распределении АКСТ, подключаемых к одной линии связи, частоты выбираются
подряд, без пропусков.
3.3.6.3 Линейная часть АКСТ устанавливается на полке для нештепсельных приборов
релейного шкафа переезда.
3.3.6.4 Электропитание АКСТ на переездах предпочтительней осуществлять от
аккумуляторной батареи напряжением (14 - 18) В. При невозможности организации питания от
20
аккумуляторной батареи, оно осуществляется от гарантированного напряжения 220 В, через
понижающий трансформатор типа СТ-5Г напряжением от 12 до 16 В.
3.3.6.5 Подключение АКСТ к источнику электропитания производится проводами,
имеющими сечение 0,5 мм2, через отдельные предохранители номиналом 0,5 А.
3.3.6.6 Линейный выход АКСТ подключается параллельно к двухпроводной линии связи
ДСП или к отдельно выделенной двухпроводной физической линии связи.
К выводу “СЗ” одного АКСТ подключаются контакты реле ПВ (ППВ), определяющего
состояние переезда (открыт, закрыт).
Для обеспечения наименьшего времени доставки информации в концентратор АПК-ДК к
выводу «СЗ» второго АКСТ подключаются контакт реле «О».
3.3.6.7 В таблице 3.1 приведено основное назначение контактов разъема АКСТ-Ч-16/ЗБ,
где: Pl, Р2,..., РЮ - контактные датчики (контролируемые реле); Д1, Д2, ДЗ - пороговые датчики,
вывод «СЗ» используется для подключения контакта реле ППВ, О.
Таблица 3.1 - Назначение контактов разъема АКСТ-Ч-16/ЗБ
Модифи- кация АКСТ Контакты разъема АКСТ-Ч-16/3
С1 С2 АЗ В2 ВЗ В1 А2 А1 В5 С7 СЗ А5 А6 В4 В6 С5 С6
Р1 Р2 РЗ Р4 Р5 Р6 Р7 Р8 Р9 РЮ PH Д1 Д2 ДЗ
Ч-16/ЗБ Р1 Р2 РЗ Р4 Р5 Р6 Р7 Р8 Р9 РЮ PH Пх-Ох ДА1 ДА2
3.3.7 Станционная часть аппаратуры АПК-ДК осуществляет следующие функции:
• прием информации от перегонных устройств;
• выделение и демодуляцию сигналов, переданных по многоканальной линии связи с
частотным уплотнением каналов;
• декодирование сигналов;
• управление лампами табло (пульт-табло), сигнализирующими занятость блок
участков;
• передачу декодированных сигналов по последовательному каналу передачи данных в
систему диагностики и мониторинга.
3.3.8 Вывод информации о состоянии перегонных переездов осуществляется путем
подключения индикаторных лампочек аппаратов управления ЭЦ с помощью разъема типа
CTS-37M к платам PCL-735, устанавливаемых в корпусе IPC-610-250E концентратора АПК-ДК или
контроллера перегонов КП 16-В.
Одна плата PCL-735 может выводить информацию о состоянии трех переездов.
410407-ТМП-ПЗ Лист 18
Изм. Колуч Лист Поди. Дата
22
о
X
s
о
со
Гарантированное питание 220В
о
Е
о
Ст
=3
С
Ст
о
* Контроллер перегонов КП 16—В применяется при проектировании
АПК-ДК с программным обеспечением ЗАО иМГПмИМСАТ№
Рисунок 3.11 — Структурная схема контроля состояния АПС средствами АПК—ДК
6
з:
£
Изы. Кол.уч. Лист Ыдок. Подпись Дата
410407-ТМП--ПЗ
Лист
"20"
23
Состояние переезда Состояния устройств Контролируемые реле Контрольные лампы
Контроль закрытия Контроль аварии
О А,А1(А2),(ПА);КНБ (1КНБ, 1КНБ1); АО1, А02.Б01, БО2, (ПО); зО1, з02, зОЗ, зО4, ОАО ппв АА, АБ, АБО, ББО, АЩ, КМП, ДСН1,У4, ВМ, ЗУ, 3ON, ОПзО Б1 К1 Б2 К2
Открыт Все контролируемые устройства исправны f f © © © ©
Имеется предаварийный отказ f f 1 © ©
Имеется аварийный отказ. 1 t f © © ж
Потеря контроля переезда — — — — о ж © ж
Закрыт Все контролируемые устройства исправны 1 © • © ©
Имеется предаварийный отказ f f 1 © • о ©
Имеется аварийный отказ. 1 1 t © ж © ж
Потеря контроля переезда — — — — (l) ж © ж
Потеря контроля переезда средствами АПК-ДК при передаче информации об аварийном отказе по линейным проводам КП-ОКП. Состояние переезда -неопределенное. Имеется аварийный отказ. 1 — — — © ж © ж
Условные обозначения
- лампа темная;
-лампа горит непрерывным
светом;
-лампа горит мигающим
АУо Ж!' светом
Светофорная сигнализация
Светофорная сигнализация со шлагбаумами.
Рисунок 3.12 - График индикации контрольных ламп при применении аппаратуры АПК-ДК
410407-ТМП-ПЗ Лист 21
Изм. Колуч Лист №дж Подп. Дата
24
*УБП включается от розетки с заземляющим контактом
* * Контроллер перегонов КП 16—В применяется при проектировании
АПК—ДК с программным обеспечением ЗАО **МГПНИМСАТ,Г
Рисунок 3,13 - Схема организации электропитания устройств АПК-ДК
Изм. Кол.уч. Лист Идок. Подпись Дата
410407-ТМП-ПЗ
Лист
33
25
НДСН, ОНДСН
ЧДСН, ОЧДСН
к УСЛ --------------
—I
f29,30
cm. A
OON Ok
---1—-—।—-
---1——।—
Окд пЮ
Переезд «3^ Переезд N2 Переезд KI ° ю “12 QQH 9 <У\? CH« CH 6
—।--Of-----1--Of-----1---Of----1----1—J----—।--------1---Of-----f-------1--
»ю ' k O'4 k <ю cO 9 ю J k Гю Гю
номер частоты
ПереездЫ!
ПереездЫ2
МСХ
11_______ -[С. мех
12 xplj Переезд NJ (удалемн&й)
/3
14
X"
СХ
Схема включения ламп индикации работа переезда
ex
FU—2
* - Контакта реле 0 включаются в цепь питания лампа К2
б соответствии с письмом ЦШ-Тех-11/5 от 15.03.05 (см. п. 2.3)
ехм
Рисунок 3.14 — Схема подключения АПК—ДК на станции
410407-ТМП-ПЗ
Изы. iKM.yy Jlucm\NqoK. Подпись \Дата
Лист
23
26
на лист 2
1 2
О
1А
51
52
__________ Г
Г) С
14В II j с
4 ) С
СТ-5Г
\ГКШ-Ы
ГКШ-fN+l)*
ПА**
бЛ____Сб2
21
62
22
23
61
53
31
43
41
52
61
О >________ППВ
7?71---L я? ян
| 83 U
О
2/1_____
_______|23
ПХ
1А
51
53
31
О КМП ПО ППВ
6/1_L’62 6/1_1-Д9йЛ I Д?Д<1 I
2 63|63
____АБО ББО
Тб251\_С5
63|53
[53
А** I А1 ** | ДСН1
*5/1___L 52 51 I___L 52 5/1____[?52
рЗ | {53__________|53
23
22
21
62
43
41
42
1
2
ОХ
«д
О
S
о
о
S
d
о
о
g
* ГКШ-N, ГКШ-(Н+1) - тип генераторов и частота определяются по проекту
Реле, контакты которых изображены на схеме, см. Альбом 1:
черт.410407-ТМП-02 л.л.
черт.410407-ТМП-04 л.л.
черт.410407-ТМП-07 л.л.
черт.410407-ТМП-10 л.л.
см. Альбом 2:
черт.410407-ТМП-05 л.л.
4, 6, 9;
5, 7;
10, 12, 14;
1, 2, 3
/, 2, 5, 6
КМП
771___С7
______
КМП
|83
ПО
j 23
АБО_______ ББО
I---L62 611___
63 (
63
** На участках без автоблокировки реле А и А1
заменяются 61-62 контактом реле ПА
реле ПА см. Альбом 2 :
черт.410407-ТМП-06 л.л. 1, 2, J, 4
Аппаратура ЧДК-80
Переездная сигнализация на перегонах с автоблокировкой
Однопутный и двухпутный подходы с бело-лунными мигающими огнями
410407-ТМП-01
Схемы переездной сигнализации для переездов, расположенных на перегонах, при любых средствах сигнализации и связи АПС-04
Изм. Кол.уч. Лист №док. IJoqnj Дата
Н.контр. Була Зская ?£.о>.с7 Увязка переездной сигнализации с 'системами ДК : ЧДК-80, 'АСДК "ГТСС-Сектор", АПК-ДК Стадия Лист ЛистоВ
Ноч. omq. ЛипобецкиЙ 22.0i.0i 1 10
Рук. раза. Аберкиеб 22.0l.ft
Рук.гр. Мухин Z2.Qi.6i Окема съема информации ДК 7 переездной сигнализации с г бело-лунными мигающими огнями ГИПРОТРАНССИГНАЛСВЯЗЬ ОАО «РОСЖЕЛДОРПРОЕКТ»
Проб. Пущин у. 22.01.0
Разраб. Ващук 22.010,
<?
27
ОДСН
ДСН
s
о
СП
щ
с>
§
s
с
41
01 о
«о
О
5
о
«и
о
5
с &
S
опх
ООХ
РПХ
РОХ
на лист 1 (для ЧДК-80)
на лист 6
на лист 8
на лист 10 (для АПК-ДК)
'l2'
I I
для АСДК
! дсн
i 21K~''\81 lr—n—,2
2^
2
к ДТ_ _
ПРИ ЭЛЕКТРОТЯГЕ
\^(41-61) МЛТ-2
АНШ2
I---j В0ЦН—220
1 20А 2
Г^?2
।----1 В0ЦН—220
;L Jo
20А
-^РКН-600
(РВНШ-250)
ПРИ АВТОНОМНОЙ ТЯГЕ
1Б02
м 1(^\4
\~У(2-3)
НМШ1
~4UCT
1Б01 *
М 1К~'\4
___,502,___
ЗЛ _ I 32
п
на лист 6
на лист 8
I
3 456
!
i
i
I
i
для АСДК
2-14
I
i
i_____
i ! (з-4)
; I 2-15 (А2У
, 1 Y \22p
——l 1-----
~4~i—
I 2-17 A1
i S3/O\3
I
I
А
3 Д-ЗТДЗ
М yfy 2А '
i' (А2\ 220
2—18
А
См.
См.
52.
А
62
63J
У (А2 \ 24
\Д2Д220
налистб 1ДЮДСДК
на лист 8 )
на лист 10 (для АПК-ДК)
! 7
на лист 10 (для АПК-ДК) |
За
I
1
i
4а
пх
.___□_______i—
J 61 В0ЦШ-220
Альбом 1: черт.410407-ТМП-02 л.6;
черт.410407-ТМП-04 л.7;
черт.410407-ТМП-07 л.14;
черт.410407-ТМП-10 л.1
Альбом 2: черт.410407-ТМП-06 л.л.1, 2, 3, 4
1А02
НМШ1
400
1А01*
М
м
__А02____—
ЗЛ— -L. 32
---|6О/.--—2
Об?-з; \S(2-3)
НМШ1 НМШ1
"ZDO 400
* Побторители огнебах реле устанаблибаются б случаях нехбатки
количестба контактоб этих реле для бзятия их на контроль
аппаратурами АСДК "ГТСС - Сектор", АПК-ДК
См. Альбом 1:
черт.410407-ТМП-02 л.6
черт.410407-ТМП-04 л.7
черт.410407-ТМП-07 л. 14
черт.410407-ТМП-10 л.1
___А01_____2
ЗЛ —J 32
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
Шкаф батарейной см. Альбом 2 черт. 410407-ТМП-06 л.л.1, 2, 3, 4 *
7АКК
4 9 3 13 2 8
на ЛИСТбУдляМДк
на лист8)
на лист 10 (для АПК-ДК)
18
да
да лист 9)
на лист 10 (для АПК-ДК)
! 7а
i
7АКК
на лист 6
на лист 8
на лист 10 (для АПК-ДК)
! 8а
7 1 4 9 3 13 2 8
РТА-1
6 12 11 5
н S . к
БТ1
1(2-3)
см
о
П0БС-2Г
дляАСДК
У?
-----Пробода монтиробать прободом
сечением 2,5мм2
РТА-2
БТ2
6 12 11 5
П0БС—2Г
1(2-3)
<\|
8
о
§
Подключение к аппаратуре ЧДК-80, АСДК "ГТСС - Сектор", АПК-ДК
показано линией щтрихпунктирной с дбумя точками
Однопутный и двухпутный подходы с бело-лунными мигающими огнями
Изы. Кол.уч. Лист Идок. Подпись Дота
410407-ТМП-01
Лист
2П
И1но. in подл] подпись и дата|Взам. uh6.N
см. Альбом 1:
черт.410407-ТМП-01 л.л. 11, 13, 18, 21, 26
черт.410407-ТМП-06 л.л. 5, 6
см. Альбом 2:
черт.410407-ТМП-03 л.л. 3, 4. 5, 6
РШ N1 ПЕРЕЕЗДА
Подключение к аппаратуре АСДК "ПСС - Сектор"
показано линией штрихпунктирной с двумя точками
Однопутный подход с бело-лунными мигающими огнями
Изм. Кол.у^ .Лист Идок. Подпись Дата
410407-ТМП-01
Лист
ъ
ННП I Н2П Н1П I НП
К ПУТЕВЫМ ЯЩИКАМ ПЯ-1
«дня -wDEQlDiuDb n Qonuboi । lirbou M 'OHM
см. Альбом 2:
черт.410407-ТМП-03 л. 1
РШ N1 ПЕРЕЕЗДА
Подключение к аппаратуре АСДК "ГТСС - Сектор”
показано линией штрихпунктирной с двумя точками
Двухпутный подход с бело-лунными мигающими огнями
Изм. Кол.у- Лист Идок. Подпись Дата
410407-ТМП-01
Лист
30
ЧП
Ч1П
Ч2П
НЧП
К ПУТЕВЫМ ЯЩИКАМ ПЯ-1
ини. 1м riog/ц подпись и дата|Взам. uh&.N
см. Альбом 2:
черт.410407-ТМП-03 л.2
Подключение к аппаратуре АСДК ”ПСС - Сектор0
показано линией щтрихпунктирной с двумя точками
Двухпутный подход с бело-лунными мигающими огнями
Изм. Кол.у 4ЛиСП Ыдок. nognuct Дат<
410407-ТМП—01
Лист
5
31
Е5
§
3?
FU1
Т1
4
5
6
I I _ * ' f "1
1 1 ' 2 0,ЗА FU2 Г 1 3-7 Л 10 J Г 16-17 С IN1-0
1 ’ *2 0,3 А ТПП-205
Г из 2т; - 15 IN2
1 2 0,ЗА FU4 3-7 л ffl ) Г 16-17 Qa IN2-0
ино. in noqjiJ Подпись и дота|Взам, uhB.N
7
8
9
10
11
12
13
14
15
16
ХТ2.1
“f R1 /N3
V 1 1 2
3 ' Y Y4 1N3-0
ПК-8-69 ХТ1
1 г R2 11 1 - /А/4
3 ' У Y4 1L- 1 b 4 RU1 yl IN4-0
1L -^-*2
5 ' у Y6 I R4 11 1— - g IN5
7 ' Y т 5 -yj Yr02 -*2> IN5-0
л
9 ' У уго I R6 11 I a IN6
1Г У У 12 1 *- Г" I'ria? *2l IN6-0
1L JJ 1 2 "
13' у Y14 R8 IN7
15' У Y 1g r~ -1L±2 J R9 4 -П-] 1 1 . RU4 IN7-0
1L- JJ 1 2 *
ПК-8-69
Н* - частота генератора опеделяется по проекту
R1 - резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6,8 кОМ
RU1-RU4 - варистор СН1-2-2-18
19
20
SD
МАЛЫМ
72 71 73 13 82 11 22 83 23 4 52 53 61 3 32 33 42 43 21 81
WR1
WR
CLK
72
12
13
22
UAC1 (общий)
UAC
H1C2-N*
21
81
61
82
53
52
4
83
73
2
43.
11
Однопутный участок с бело-лунными мигающими огнями
ХТ2.2
ПК-8-69
А
на лист 7
17 18
RU5^
-h.
FV
со
1
2
2
N2
51
73
А1(А2)** _ 1 71
N3
N4 1КНБ1** -1 S2 I
М01***
Г77
N5
N6
N7
N8
N9
ТР~
М02***
- П7
s/ 1Б01***
Г77
51 1Б02***
— П7
1КНБ**
82 |
О
~72^----Пт"
** На участках без автоблокировки
добавляются контакты реле 1КНБ1
и 1КНБ, вместо контакта реле А1
на переездах с двумя фидерами
включается контакт реле А2,
вместо контакта реле А1 с одним
фидером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
’*** На контроль взяты контакты
> повторителей огневых реле см. лист2
Исходные чертежи
См. Альбом 1:
черт.410407-ТМП-02 л.6
• См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
****На участках без АБ см. Альбом 2
черт.410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на одной батарее /НЗ - IN3-0
осуществляется от первого
МАЛ1-1М
RU6
Аппаратура АСДК ПСС - Сектор
80ЦН-24 7 ТЗ 5
6, ) (
СТ-5Г
ОХ
2-3
1 jjys ПХ
0,5 А
Изм. Кол.у>- .Лист Ндок. Подпись Дата
410407-ТМП-01
Лист
ПГ
c;
s
з
T1
4
5
6
FU1
I 12J * 141
1 1 '2 0,ЗА FU2, 3-7 л w Э Г 16-17 ( 18 IN1-0
1 ‘' 2 0,ЗА ТПП-205
FU3 I 1 2. Т2 15 IN2
1 * } 2 0,ЗА FU4 Я к 3-7 Л м ) Л 1677 Cjd IN2-0
0,3 А 2 ХТ2.1 ТПП-205
HMD, in noq.nl I loqnucb u дата1Взам. uh6.N
c;
7
8
21
22
23
24
29
30
31
1^
3 ^^4
ПК-8-69
ХТ1
1
11-
3
л
5
л
7 Г"
11-
9 Y Y ю
1L
11 у Y12 ।
13 У У 74
1L
15 у у 16
,L
R1
ПК-8-69
IN3
2
IN3-0
SD
МАЛ1-1М
72 71 73 13 82 11 83 22 23
WR1
WR
CLK
72
12
13
22
4
R2
1 52
R3 > и । I RU1 *2> IN4-0
uu
R4 11 | - a IN5
"^2 Л 1 U f
fill 1 RU2 *2l IN5-0 3
R6 IN6
JLJ2 T 1 OxC
R7 Ъ 11 1 _I_ RU3 IN6-0 33
JFg Ф
R8 IN7 42
_o_j2 T 1
R9 t n_h RU4 2l IN7-0 43
21
37
81
UAC1 (общий)
на лист 9
39 40
33
f71C2-N
61
82
53
51
52
4
83
73
2
N2
N3
N4
N5
N6
N7
N8
Н* - частота генератора определяется по проекту
R1 - резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6,8 кОМ
RU1-RU4 - варистор СН1-2-2-18
S3
38
UAC
Двухпутный участок с бело-лунными мигающими огнями
XT2
RU5
ПК-8-69 --------
73 |
Г~т7
________
1КНБ1**__________
Г77
82. МО/***
----------- ------П7
______151
S3. 7ДО2***
— Г77
_____I51
— П7
51
1Б02***
П7
_____
JLI
1КНБ**
Г77
32 I
О
72
1
2
S5
** На участках без автоблокировки
добавляются контакты реле 1КНБ1
и 1КНБ, вместо контакта реле А1
на переездах с двумя лидерами
включается контакт реле А2,
вместо контакта реле А1 с одним
(ридером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
*** На контроль взяты контакты
повторителей огневых реле см. л.2
Исходные чертежи
См. Альбом 1:
черт.410407-ТМП-04 л.7
черт.410407-ТМП-07 л. 14
черт.410407-ТМП-10 л.1
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
**** На участках без АБ см. Альбом 2
черт.410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на одной батарее IN3 - IN3-0
осуществляется от первого
МАЛ1-1М
43
11
N9
ТР
RU6
ВОЦН-24 7 ТЗ 5
е_ ) (
СТ-5Г
OX
Аппаратура АСДК ТТСС - Сектор
2-3
I ПХ
0,5 А
410407-ТМП-01 Г Лист
8
Изм. Кол.у dlucn NgoK. Подпись Дат.
X
XT2.3
7a--------
8a----------
ПК-8-69
**- На участках без АБ см. Альбом 2
черт.410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на другой батарее /НЗ - IN3-0
осуществляется от второго
МАЛ1-1М
ино. in noqji| I loqnucb u дота|Взам. uh&.N
XT3
25
26
27
28
33
34
35
36
1 Y Y^ R2 f 11 1 IN4
1
о, b RU1
3 Y Y4 -СП—I 71 IN4-0
R4
5 Y Y6 IN5
г 1—U_l2 Т 1
RU2
7 Y YS R5 Г 71 IN5-0
71_Я_12 *
R6
9 Y Y10 IN6
11_И_12 т 1
RU3
11 х Y 12 □g) 7l IN6-0
1 l_h_i2 *
13 Y Y14 R8 IN7
J 1_Л_12 Т 1
DO Ч RU4
15 Y Yig 2l IN7-0
1 ^—^2
ПК-8-69
(N+1)* - частота генератора определяется по проекту
R1 - резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6.8 кОМ
RU1-RU4 - варистор СН1-2-2-18
А - Используется для подключения элементов контроля
в соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
Двухпутные
IN3
IN3-0
SD
МАЛ1-1М
83 4 13 11 22 23 52 53 61 3 32 33 42 43 21 81
WR1
WR
CLK
72
12
13
22
UAC1 (общий)
ГЛС2-(Ы+1)*
21
81
61
82
62
53
51
52
4
83
73
2
43
42
33
31
32
3
63
11
UAC
участок с бело-лунными мигающими огнями
34
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
N11
N12
N13
N14
N15
TP
XT2.4
ПК-8-69
RU5
АБО
ГТ/
73 I
“'ББО
Гт7
73 |
КМП
Гт7
73 |
да/
____fs7
S3 |
ППВ
57^—G7
39
40
co
-37
38
х
с;
то
Аппаратура АСДК ТТСС - Сектор
Изм. Кол.у^ .Лист Идок. Подпись Дата
410407-ТМП-01
.Лист
9
АКСТ-1
АКСТ-Ч-16/3 Б
< --
f=
а8
с8
а5
аб
R1
^3
§
§
1
ОХ 2
I вариант
СТ-5Г
-ч 3
) Сб
J СИ
) С3—d
АКСТ-2
АКСТ-Ч-16/3 Б
f= **
t-
4a fe
За
^<МБ1
ПБ1
II вариант
----------а
----------б
a
б
0,5
^2
а8
с8
а5
аб
kihd.iv подл.\ Подп. и дата \Взам.ин6.Ы
1КНБ1***
5/Т---^82
А
77----^72
__________А1(А2)***
/Я—tz?
7/1(77****
571----E&q
—,А01.______________
57-----^52
1А02****
~5$ - ГТ?"
А02 __
571----^-52
1Б01****
571---Е32—
Б01-----------
5V----l52
1Б02****
5J^52 Б01\
571---^52
1КНБ***
ТЛ----^82
О
JT1---^82
а4
с!
с2
аЗ
62
63
61
о2
а!
65
с7
с3 ЬО
аО
сО
68
а9
а7
69
с4
*
l_J| (0кл=330 в)
R2
64
66
с5
сб
LLU МЛ
Д
Д
ЬО аО
сО
68
а9
а7
69
с4
64
66
с5
сб
* Настройка уровня сигнала 6 линии
производится устанобкой перемочки
между клеммами сО и 68 (или а9 или а7 или 69)
* * Частота генератора определяется проектом
* ** На участках без автоблокировки ‘
добавляются контакта реле 1КНБ1
и 1КНБ, вместо контакта реле А1
на переездах с двумя фидерами
включается контакт реле А2,
вместо контакта реле А1 с одним
фидером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3
R1-R4- резистор С2-ЗЗН-2-1.5 кОМ
**** На контроль взяты контакты
повторителей огневых реле см. л.2
Исходные чертежи
См. Альбом 1:
черт.410407-ТМП-02 л.6
черт 410407-ТМП-04 л.7
черт.410407-ТМП-07 л.14
черт.410407-ТМП-10 л.1
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
1 2
лист 2
А - Используется для подключения элементов контроля
6 соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
Аппаратура АПК-ДК
Однопутный и двухпутный подходы с бело-лунными мигающими огнями
Изм. Кол.уч. Лист NqoK. Подпись Дата
410407-ТМП-01
Лист
10
36
на лист 2
1 2
£3
ПБ Д
21
62
22
23
R-40
ГКШ-N*
61
53
31
43
41
51
52
Г2
ГКШ-fN+l)*
ПА**
бЛ____Гб2
— 1
61
— 2
О _______ ППВ
вЛ----L.82 61
_______|83
О
7Л-----
______I73
21
53
| 63
62
31
О ___КМП_____ ПО____
бЯ--1-62611-1-62 611-1—62 41
|63|63
ППВ ] АА_____________АБ
I---i-42 51^-1-52 511-----^52
43 [53 [53
А
5?!----Г52
23
43
22
51
ПБ
1L-2 l]4p2
41
42
52
КМП________ ПО
7|1---L72 711-----
[73________| 73
52-1---151 82-1—
153 183
'НБ**______А1(А2)_
---->81 52 I — -Гб?
83--153
КМП
яЛ
I 83
ц-днп’яо£д\ ошоЬ п -ubo/i | чгЬои ы-анм
*
ГКШ-N, ГКШ-(П+1) - тип генератороб
и частота определяются по проекту
Реле, контакты которых изображены на схеме,
см. Альбом 1:
черт.410407- ТМП-02 л.л.
черт. 410407—ТМП-04 л.л.
черт.410407-ТМП-07 л.л.
черт.410407- ТМП-11 л.л.
см. Альбом 2:
черт.410407-ТМП-05 л.л.
5, 7, 10;
6, 8;
11, 1J, 15;
1, 2, 3
** на участках без АБ устанаблибаются контакты
реле 1КНБ и 1КНБ1
при полуабтоматической абтоблокиробке
бместо контактоб реле АА, АБ, A, A1(A2j, 1КНБ, 1КНБ1
устанаблибают контакт реле ПА
см. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2, 3, 4
Аппаратура ЧДК-80
Однопутный и дбухпутный подходы без бело-лунных мигающих огней
410407-ТМП-02
Изм.
Кол.уч.
Лист
Н.контр.
Нам, отд.
Рук, разд.
Рук.гр.
Проб.
Разроб.
Булабекая
Липовецкий
Аберкиеб
Мухин
Пущин
Ващук
N-qoK.
ЯМ
Дата
Схемы переездной сигнализации для переездов,
расположенных на перегонах, при любых средстбах
сигнализации и сбязи АПС-04
Убязка переездной сигнализации с
системами ДК : ЧДК-80,
АСДК ТТСС-Сектор”, АПК-ДК
Схема съема информации ДК
переездной сигнализации без
%, бело-лунных мигающих огней
Стадия Лист
Листоб
10
ГИЛРОТРАНССИГНАЛСВЯЗЬ
ОАО «РОСЖЕЛДОРПРОЕКТ»
i
п
!
i
Шкаф батарейный
на ЛИСТ6 j дляАСДК
на лист 8 )
на лист 10 (для АПК-ДК)
7
для АСДК
7
1
СП
4 9 3 13 2 8
на лист 6
на лист 8
на лист 10 (для АПК-ДК)
А 8
м
м
м
1Б02
_4___
(2-3)
НМШ1
~400
1Б01 *
___.БО2 П
зЛ____L 32
м
5
О
02
Е
о
о
о
В
на лист 1 (для ЧДК-80)
на лист 6
на лист 8
на лист 10 (для АПК-ДК)
для АСДК
1 2
одсн |
ДСН
ОПХ
оох
РПХ
РОХ
2х-
' 2^
2
1
к_ дт____
ПРИ ЭЛЕКТРОТЯГЕ
пх .-----1_______тсб
1 _ ОС
(2-3)} С
ОХ 4) С
Hi
й4-Ш1
щз
12
5
11
РТА-1
П0БС—2Г
-----Провода монтировать проводом
сечением 2,5мм2
ДСП
21К~\81 Тг-гт-,2
(41-61) млТ-2
' АНШ2
на лист б } для АСдК
на лист 8;
^3 456
! I ! I
I i i i
! i i i
?L-- \2 -------* i i j
, 20A Z V к—I : ; :
1 ! ।
j---! B0UH-22pj\ j j j
? 20A 2 j j
?L-. J? \ z~ f~
на лист 10 (для АПК-ДК)
За 4а
20А
।---1 ВОЦН—220
_ ' 20А z
--РКН-600
(РВНШ—250)
ПРИ АВТОНОМНОЙ ТЯГЕ
См. Альбом
1:
2-14
А
ГД\83
11
А
(3-4У<У 2А_
?-75 ТА2\ 220
421
А
62
. 63‘
4А2 \ 2А
\22Q220
J____ПХ
i
i
со
2
ОХ
2-17 A1
<93/гЛ\ J
(3-4№У(-
1^ вЬцШ-220
2—18
черт.410407-ТМП-02 л.7;
черт.410407-ТМП-04 л.8;
черт.410407-ТМП-07 л. 15;
черт.410407-ТМП-11 л. 1;
37
1А02
<_у(2-3)
НМ им
400
1А01 *
lY~~'\4
___А02_______2
зЛ _.Г 32
Б01_________2
\-7(2-3) 51 ‘--L J2__\^7(2-3)
НМШ1 НМШ1
~яхг -~кхг
* Повторители огневых реле устанавливаются б случаях нехватки
количества контактов этих реле для взятия их на контроль
аппаратурами АСДК "ГТСС -
См. Альбом 1:
черт.410407-ТМП-02 л.7
черт.410407-ТМП-04 л.8
черт.410407-ТМП-07 л.15
черт.410407-ТМП-11 л.1
Шкскр батарейный см. Альбом 2: черт.410407-ТМП-06 л.л.1,2,3,4 **
7АКК
м
___А01 _____1.
зЛ. L. 32
Сектор , АПК-ДК
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
7АКК
на лист 6 [дляАСДК
на лист 8 )
на лист 10 (для АПК-ДК)
! 7
РТА-1
4 9 3 13 2 8
на лист 6
на лист 8
на лист 10 (для АПК-ДК)
18
дляАСДК
на лист7п\дляАСДК
на лист 9)
на лист 10 (для АПК-ДК)
! 7а
i
на листб [для.АСДК
на лист 8)
на лист 10 (для АПК-ДК)
8а
7 1 4 9 3 13 2 8
РТА-2
6 12 11 5
1(2-3)
-----Провода монтировать проводом
сечением 2,5мм2
П0БС—2Г
6 12 11 5
§
н .8 . к
П0БС—2Г
1(2-3)
о
<N
О
Подключение к аппаратуре ЧДК-80, АСДК "ГТСС - Сектор", АПК-ДК
показано линией штрихпунктирной с двумя точками
Однопутный и двухпутный подходы без бело-лунных мигающих огней
Изм. \Кол.уч\ nucm\NqoK. [Подпись [Дата
410407-ТМП-02
Лист
38
2П
инр. n noqji| I loqnucb u дота|Взам. uh6.N
см. Альбом 1:
черт.410407-ТМП-01 л.л. 11, 13, 18, 21, 26
черт.410407-ТМП-06 л.л. 5, 6
см. Альбом 2:
черт.410407-ТМП-03 л.л. 3, 4. 5, 6
Подключение к аппаратуре АСДК "ГТСС - Сектор"
показано линией штрихпунктирной с двумя точками
Однопутный подход без бело-лунных мигающих огней
410407-ТМП-02 Лист
3
Изм. Кол.у- .Лист Идок. Подпись Дата
39
ННП
Н2П
Н1П
НП
К ПУТЕВЫМ ЯЩИКАМ ПЯ-1
инр. in подл) I loqnucb u дота|Взам. uhB.N
см. Альбом 2:
черт.410407-ТМП-03 л.1
РШ N1 ПЕРЕЕЗДА
Подключение к аппаратуре АСДК "/ТСС - Сектор"
показано линией штрихпунктирной с двумя точками
Двухпутный подход без бело-лунных мигающих огней
Изм. Кол.у- .Лист NqoK. Подпись Дата
410407-ТМП-02
Лист
4
40
ЧП
Ч1П
Ч2П
НЧП
К ПУТЕВЫМ ЯЩИКАМ ПЯ-1
ино. N noqjil Подпись и дота|Взам. инб.М
АНШ2-310 АНШ2-310
см. Альбом 2:
черт.410407-ТМП-03 л.2
РШ N2 ПЕРЕЕЗДА
Подключение к аппаратуре АСДК "ГТСС - Сектор”
показано линией штрихпунктирной с дбумя точками
ДЬухпутный подход без бело-лунных мигающх огней
410407-ТМП-02 Лист
5
Изм. Кол.у Диеп Идок. Подпись Дагт
<N
§
е;
ад
fuj
Т1
3
4
5
6
1 ' 2 0,ЗА FU2 f ~| 3-7 А W J Г 16-17 Q [8 IN1-0
1 ’ 2 0,3 А ТПП-205
FU3 I I 2 J' - '15 IN2
1 1 '2 0,ЗА FU4 4—-к 3-7 Л 10* ) Г 16-17 (Чз IN2-0
са
3?
ПНР. N noqji| Подпись u дата|Взам. uhB.N
7
8
10
11
12
13
14
15
16
9
о,з л XT1/t
1 ^"^2
3 ^~^^4 71 IN3-0
ПК-8-69 ХТ2
1 ^2 IN4
3 ^"^4 j R3 Jb RU1 1N4-0
5 11—^2 _r-^i IN5
7 1l—^2 T R5 4 _j-п-п T 1 RU2 IN5-0
10 1й-—‘2 m IN6
9 ^"^12 1 L 11 J 2 T - fl RU3 IN6-0
73^~^Т4 7 i—^->2 j—n~I t IN7
15^^^^ 16 jLjLhj T1 £l RU4 _фт! IN7-0
jLJLJy —* 1
ПК-8-69
N* - частота генератора определяется по проекту
R1 - резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6.8 кОМ
RU1-RU4 - варистор СН1-2-2-18
19
С;
ад
20
SD
МАЛ1-1М
72 71 73 13 82 11 22 83 23 4 52 53 61 3 32 33 42 43 21 81
WR1
WR
CLK
72
12
13
22
UAC1 (общий)
UAC
Однопутный участок без бело-лунных мигающих огней
на лист 7
FJ1C2-N
61
82
53
51
52
4
83
73
2
43
11
ХТ1.2
ПК-8-69
А
17 18
RU5
1
2
ад
82 |
КНБ
N3 73J
N2_______73 |
А1(А2)
J 7/
**
J 71
1КНБ1**
1 81
7 _*LI
J 81
1А01^
J
53 |
| лш_______________
I ------157 М02***
1 ____П7
__________I
I А02______________
, —Ей
1Б01***
L.-4J _____П7
__________
I 50?
। ----157 1Б02***
L=4J —
я |
________
N8 | 52 |
N9
1КНБ**
**
На участках без автоблокировки
добавляются контакты реле 1КНБ1
и 1КНБ, вместо контакта реле А1
на переездах с двумя фидерами
включается контакт реле А2,
вместо контакта реле А1 с одним
фидером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
На контроль взяты контакты
повторителей огневых реле см. л.2
Исходные чертежи
См. Альбом 1:
черт.410407-ТМП-02 л.7
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
****-На участках с АБ см. Альбом 1
черт.410407-ТМЛ-02 л.7;
черт.410407-ТМП-04 л.8;
черт.410407-ТМП-07 л.15;
черт.410407-ТМП-11 л.1
и на участках без АБ см. Альбом 2
черт.410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на одной батарее IN3 - IN3-0
осуществляется от первого
МАП1-1М
ТР
82 |
О
RU6
Аппаратура АСДК "ГТСС - Сектор
ВОЦН-24 7 ТЗ 5
6t ) (
СТ-5Г
ОХ
2-3
1 ПХ
0,5 А
Изм. Колу1- Лист Идок. Подпись Дата
410407-ТМП-02
Лист
42
**- На участках без /15 см. Альбом 2
черт 410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на другой батарее IN3 - IN3-0
осуществляется от второго
МАЛ1-1М
инр. N подл] Подпись u дд|па|Взам. uhB.N
l_N3_ IN3-0 SD
Г2
МАЛ1-1М ГЛС2-(Ы+1)*
13 и 22 83 23 4 21 81 61 82 72 62 12 53 51 13 ? 4 83 22 73 2 43 42 33 31 32 3 63 11 21 81
N1
WR1
N2
N3
WR
N4
N5
CLK
N6
N7
N8
N9
N10
N11
N12
N13
N14
N15
ТР
(N+1)* - частота генератора определяется по проекту
R1- Резистор С2-ЗЗН-2-100 кОМ
А - Используется для подключения элементов контроля
в соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
UAC1 (общий)
UAC
Однопутный участок без бело-лунных мигающих огней
ХТ1.4
Аппаратура АСДК “ГТСС - Сектор"
Изм. Кол.у1- .Лист NqoK. Подпись Дата
19
20
410407-ТМП-02
Лист
7
ини. in nogjii подпись и дата|Взам. uh&.N
ХТ1.3
7а---------
ПК-8-69
R1
Н——Ьг
**- На участках без АБ см. Альбом 2
черт.410407-ТМП-06 л.л.1, 2, 3, 4
канал для измерения напряжения
на другой батарее IN3 - IN3-0
осуществляется от бторого
МАП1-1М
ХТЗ
R2
<33
s
с:
го
25
26
27
28
33
34
35
36
3
5
6
7
9
11
13
15
ПК-8-69
10
12
14
16
R3
Г*—*"2
R4
ТШ
R5
Г*—и—*"2
R6
тпс
R7
R8
R9
т*—h-
IN3
IN3-0
IN4
IN5
IN6
RU3
1 IN6-0
IN7
[RU4
IN7-0
X RU1
4^ IN4-0,
X RU2
4^ IN5-0
SD
МАЛ1-1М
83 4 13 11 22 23 52 53 61 3 32 33 42 43 21 81
WR1
WR
CLK
72
12
13
22
UAC1 (общий)
(N+1)* - частота генератора определяется по проекту
R1 - резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6.8 кОМ
RU1-RU4 - варистор СН1-2-2-18
А - Используется для подключения элементов контроля
б соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
Двухпутный участок без бело-лунних мигающих огней
UAC
Г2
rilC2-(N+1)*
61
82
62
53
51
52
4
83
73
2
43
42
33
31
32
3
63
11
21
81
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
N11
N12
N13
N14
N15
ТР
ХТ4
ПК-8-69
АА
Гт7
ZLI
КМП
ГтГ
73 |
— АБ
ГТ7~
73 |
да/
Г77
73 |
Аппаратура АСДК "ГТСС - Сектор
ППВ
32^—G7
Изм. Кол.у1- Лист, Идок. Подпись Дата
RU5
37
38
39
40
03
со
410407-ТМП-02
Лист
9
45
s,
а
, 5,5
6-------
АКСТ-1
АКСТ-Ч-16/3 Б
f= **
/вариант
ПХ СТ-5Г
II вариант
а8
с8
a5
R1
3a
1КНБ***
5/1----^82 ~А
А1(А2)*** 711
7?----^72
1А01****
А01
1А02**” *
А02 1
—I I-------------1—
5Г----L52
1Б01****
5i\__J_ 57
Б01
5/1----^52
1Б02****
Б02 1
5/1----^52
1КНБ1***
----Ls2
КНБ
5/1---1~82
*
а4
с1
аб
4a
см
и
5
<МБ1_
ПБ1
а
б
а
б
а
б
0,5
АКСТ-2
АКСТ-Ч-16/3 Б
f= **
а8 °5
аб А
с2
аЗ
62
63
81
а2
cO
88
o9
a7
89
c4
64
66
*
LJ) (Нкл=330 В)
R2
ПЛ
МЛ
riHD.iv подл.\ подп. и дата \B3qm.uh&.N
О
; 5?----^82
Настройка уровня сигнала в линии
производится установкой перемычки
между клеммами сО и 68 (или а9 или а7 или 69)
Частота генератора определяется проектом
На участках без автоблокировки
добавляются контакты реле 1КНБ1
и 1КНБ, вместо контакта реле А1
на переездах с двумя лидерами
включается контакт реле А2,
вместо контакта реле А1 с одним
<ридером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
R1-R4 - резистор С2-ЗЗН-2-1.5 кОМ
а1
65
С7
сЗ
ЬО аО
с5
сб
Ъ.
А
КМП
7П—-^72
АА
~ТП---^72
ДСН1
77—О?
АБ________
---^72
А
А
А
А
ППВ
77----^52
а4
с1
с2
аЗ
82
63
81
а2
а1
65
С7
сЗ
ЬО аО
**** На контроль взяты контакта
повторителей огневых реле см. л.2
Исходное чертежи
См. Альбом 1:
черт.410407-ТМП-02 л.7
черт.410407-ТМП-04 л.8
черт.410407-ТМП-07 л.15
черт.410407-ТМП-11 л.1
См. Альбом 2:
черт.410407-ТМП-05 л.1, 3, 5
1 2
на лист 2
сО
68 1 1 1 *
1
а9 1 1 1
i N ВОЦШ-110
а7 j LJ] (Нкл=330 В)
69 1 1 t
с4
64 /?5 . см Пи 1 73 1 к
L—М_1 1 о
66 8a R
с5
сб
7
7 ] к
А - Используется для подключения элементов контроля
в соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
Аппаратура АПК-ДК
Однопутный и двухпутный подходы без бело-лунных мигающих огней
Изм. Кол.уч. Лист Nqok. Порпись Дата
410407--ТМП-02
Лист
10
46
на лист 2
1 2
О
Г1
ГКШ-N
61
53
А _____________
бЛ----^52
153 А1(А2)***
51
21
62
31
43
41
Г2
ГКШ-Ы+1*
61
53
ПБ_
Г=
22
23
51
52
R-40
О ______ОАО* **___ УЗ
52 311---ЕзГбЛ-----L-62зЛ-----
3________[33_______|63 । зз
о________ОАО**
21^---1-22 7?1-----
[23_________| 73
МБ
ПБ
31
О ___ОАО**_КМП ПО_______ОПзО**_зОИ**_
бЛ--1-62811-1-82бЛ-1-б2бЛ-1-628Л-1»82бЛ-1-82 61
[63[63{83 [83
УЗ_____________
---^62
I63 ЗУ
6111б2"
Т’бЗ
ПА
бЛ----Сб2
63
21
62
23
22
51
43
41
42
52
R-40
МБ
КМП ПО________________ОПзО**_____зОИ**_____ УЗ
----L22 2?l---1-22 бЛ-----1-82 бЛ----1-62 21
[23_______[23__________[83_______[83
| 23 ЗУ
21
23
КМП
зТ1____
I зз
rinu.iv fiugji. \ noqn. и дата \Ьзам.ин&.М\
* ГКШ-N, ГКШ-Nr 1 - тип генератороб и частота - задана по проекту
Реле, контакта которах изображена на схемах,
см. Альбом 3:
черт.410407-ТМП-04 л.л. 1, 2, 3, 4, 6, 8
черт.410407-ТМП-05 л.л. 5, 6, 7, 8, 9, 10
черт.410407-ТМП-06 л.л. I, 2, 3, 4
Аппаратура ЧДК-80
Однопутнай и дбухпутнай подхода
** Контакта реле ОАО, ОПзО, зОИ бключаются при наличии
предупредительнах и заградительнах сбетофороб
см. Альбом 3:
черт.410407-ТМП-03 л.л. 1, 3
*** На участках без абтоблокиробки бместо контакта реле А1
на переездах с дбумя фидерами бключается контакт реле А2,
бместо контакта реле А1 с одним фидером контакт реле А2
не бключается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
410407-ТМП-03
Схема переездной сигнализации для переездоб, расположеннах на перегонах, при любах средстбах сигнализации и сбязи АПС-04
Изм. Кол.уч. Лист №док. -%>дгЧ Дата
Н.конгпр. Була Зская н.ы.<>7 Убязка переездной сигнализации с -системами ДК : ЧДК-80, гАСДК "ГГСС-Сектор", АПК-ДК Стадия Лист Листоб
Нач. отд. Липобецки^ ггшй. / 5
Рук. разд. Аберкиеб
Рук.гр. Мухин 22.04с. 7 Схема сьема информации ДК г переездной сигнализации со ’ шлагбаумами ГИПРОТРАНССИГНАЛСВЯЗЬ ОАО «РОСЖЕЛДОРПРОЕКТ»
Проб. Пущин 22.0/.0
Разраб. Ващук / гг&.о,
и
AA*
<-7(2-3)
НМШ1
400
,. П М
----- АА ---------- —
7Л _...Г 72
АБ*
-------де -----2
\У(2^3)тЛ------TZ2
НМШ1
400
X
X
о
х
о
7
7
47
ф
о
i
о
О
S-
8
i
5
О
ОД
C5
e
С
о
* Повторители аварийных реле устанавливаются в случаях нехватки
количества контактов этих реле для взятия их на контроль
аппаратурами АСДК "/7СС - Сектор”, АПК-ДК
См. Альбом 3:
черт.410407-ТМП-06 л.л. 1, 2, 3, 4
7-------
на листЗ (дляАСДК)
на лист 5 (для АПК-ДК)
lo
ш
П0БС-2Г
оох
РОХ
2
к дТ РВНШ-250
. при электротяге"
---i --- ---- —:
ПРИ АВТОНОМНОМ
В0ЦШ-220
ТЯГЕ
!
i
i I
1 2
20
2
2—3
" И *
БТ2
lD
20
2
2—3
1? 4
БТ1рС^~.
H И к
П0БС-2Г
L0
1514 6 12 11 5 10 18
РТА1
7 4 5 8 2
на листЗ (дляАСДК)
3 4 5 6^ 2_,4
I
i
I
i
i
।
i
i
i
|
7^2Lj ! !-------
20 ! ! I 2-13
‘ 1 j--
20 I I 2-17
. rz—1---Li----X_
1 20 2 j 2-18 A1
i____
ДСН
21/''~"\81
lr-n-,2
4—7(41-61) МЛТ-2
АНШ2
1230
на лист 1 (для ЧДК-80)
на листЗ (для АСДК)
на лист 5 (для АПК-ДК)
на лист 5 (для АПК-ДК)
За
4а
А
3 /С\ 83
220
А
32^___
65±
А
I
i
j пх
i
i
i
_____________j ox
J 61 ВОЦШ-220
Гз7 Т
I
220
А2 \
~2201
М
1514 6 12 11 5 10 18
РТА2
7 4 5 8 2
Пробода монтировать проводом
сечением 2,5ммг
-----8
на лист 3 (для АСДК)
на лист 5 (для АПК-ДК)
7АКК 7АКК
БАТАРЕЙНЫЙ ШКАФ
--->Б02------
ЗЛ_ L 32
ЯШ 0,03
г—-7
1Б02
~\~J(2-3)
НМШ1
400
1Б01 **
М 1К~\4
___Б01______2
\^>(2-3) ^71----
НМШ1
1А02
______1(^\4
~_____\У(2-3)
НМШ1
1А01 **
м 1/^\4
__А02_____-
ЗЛ_"1_ 32
А01 _____-
\^7(2-з)
HMU11
400 400
** Повторители огневых реле устанавливаются в случаях нехватки
количества контактов этих реле для взятия их на контроль
аппаратурами АСДК "ПСС - Сектор", АПК-ДК
См. Альбом 3:
черт.410407-ТМП-05 л.л. 3, 4, 5, 6
См. Альбом 3:
черт.410407-ТМП-03 л.2
черт.410407-ТМП-06 л.1, 2, 3, 4
Подключение к аппаратуре ЧДК-80, АСДК ”ПСС - Сектор", АПК-ДК
показано линией штрихпунктирной с двумя точками
Однопутный и двухпутный подходы переездов со шлагбаумами
с двумя фидерами питания
Изм. Кол.уч. Лист Идок. Подпись Дата
410407-ТМП-03
Лист
^~2
§
£
§
QQ
О)
FU1
Т1
3
4
5
6
Z1
1 0,ЗА 2 FU2 3-7 J 10_ ) Г 16-17 С16 IN1-0
1 ТПП-205
_ FI/3 2, 7* - 15 IN2
1 I——' 2 О.ЗА 3-7 < 16-17
FU4 io* 5 Q 18 IN2-0
7
о,за ХТ1.1
1 R1 1 КП 1 1 IN3
3 I1 *2 IN3-0
ПК-8-69
ХТ2
ими, in rioqji подпись и дата|Взам. uhB.N
N* -
ПК-8-69
R2
Т^—I?
R3
R4
7*—I?
R5
7^—u—
R6
7~i U l~2
R7
П~кг
R8
7^—ly
R9
г*—Ь'
11
частота генератора определяется
по проекту
R1- резистор С2-ЗЗН-2-100 кОМ
R2-R9 - резистор С2-ЗЗН-2-6Д кОМ
RU1-RU4 - баристор CHI-2-2-18
Sp
IN5
IN6
RU3
IN6-0
х RU2
Т*1 IN5-0
IN4
RU1
IN4-0
IN7
kRW
IN7-0
SD
МАЛ1-1М
72 71 73 13 82 11 22 83 23 4 52 53 61 3 32 33 42 43 21 81
WR1
WR
CLK
72
12
13
22
ХТ1.2
на лист 4
9 10
48
rj~IC2-N*
61
82
53
51
6
21
81
31
32
11
5
7 >
RU5
1
2
to
N2
ПК-8-69 Д
I 51
_______
53 |
N3
52
4
83
73
2
43
42
33
ГХПи 1 1 л/ 1A01** _
N4 17/
| А01 53 ।
_J 51 1A02** _
N5 J I 51
I A02 53 |
1 <•/ /ЬО/** _
N6 J ^Ll 1 51
I Б0/ 53 )
| 51 I 1802** _
N7 J, ^Ll 151
| Б02 53 |
1 51 зо?2
N8 j г fl
N9 53_^
302%-
JUZI v зОЗ®
N10 Isi
N11 53 |
3U^I fz
N12 53 | _J 81
N13 83 |
TP
О
гз^----Пу/
** На контроль бзяты контакты
побторителей огнебых реле см.л. 2
Исходные чертежи
См. Альбом 3:
черт.410407-ТМП-04 л.л. 2, 3, 4, 5
*** Контакт реле ОАО бключается
при наличии предупредительного
сбетоуюра
См. Альбом 3:
черт.410407-ТМП-03 л. 3
**** На участках без абтоблокиробки
бместо контакта реле А1
на переездах с дбумя лидерами
бключается контакт реле А2,
бместо контакта реле А1 с одним
фидером контакт реле А2 не бключается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
ф Контакты огнебых реле заградительных
сбето<ророб с однонитебыми лампами
См. Альбом 3:
черт.410407-ТМП-05 л.л.З, 4
ВОЦН-24
12
UAC1
UAC ’ - - ’ - - I’’' •*<
Аппаратура АСДК ТТСС - Сектор
Однопутный и дбухпутный участки со шлагбаумом
Изм. Кол.у- .Лист Идок. Подпись Дата
7 ТЗ 5
ox
2-3
1 га ПХ
410407-ТМП-03
Лист
3
If дни *и10е:я1ошоЬ n obnuboi i tirbou м tw
Г2
I71C2-(N+1)*
61
82
62
53
51
52
4
83
73
49
XT2.3
ПК-8-69
9
10
(N+1)* - частота генератора определяется по проекту
А - Используется для подключения элементов контроля
в соответствии с ЭТТ к СТДМ (РД 1115842.07.2004)
N1
N2
N3
N4
N5
N6
N7
N8
МД**
П7
23 |
—1 АЩ
2
43 N9 53 |
WW/7.
IXI
42 N10 83 I
МБ** ,
I 71
22 N11 23 |
ио да? (
I 81
31 N12 83 |
ОПзО***
1 81
32 N13 83 |
* * На контроль взяты контакты повторителей аварийных реле
см. л.2
Исходные чертежи
См. Альбом 3:
черт.410407-ТМП-06 л.л.1, 2, 3, 4
* ** Контакты реле ОПзО, зОИ включаются
при наличии предупредительных светофоров и заградительных
светофоров с двухнитевыми лампами
См. Альбом 3:
черт.410407-ТМП-03 л.л. 1, 3
3
63
11
21 81
У4
ГТ7
N14 83 |
ЗУ
ВМ
N15
ТР
зОИ***
ГТ/
^1
ПВ2
82 I - П7
Аппаратура АСДК "ГТСС - Сектор"
Однопутный и двухпутный подходы со шлагбаумом
Изы. Koji.yt .Лист Идок. Подпись Дата
410407-ТМП-03
Лист
4
50
a
ОАО®
W----^82
А _________
L52 А1(А2)®
1А01****$2
^7^
ЗЛ--^52
1А02****
5Д—С52
________________А02
5j}___L§2
1Б01****
51\---U52
Б01
~51^---^52
1Б02****
КНБ 511-----'42
2
зОЗ® зОГ
^~^52 5Г—^52
з°Г------з021—
5/1--425/------42
____________, о __
<971-^82
AKCT-1
АКСТ-Ч-16/3 Б
f= **
'g / вариант
пу СТ-5Г
08
c8
a4
d
c2
a3
62
63
61
a2
a1
65
C7
c3
bO aO
q5
об
сО
68
а9
а7
69
c4
R1
c\i
к
4a J?
3a
*
D| (Окл-ЗЗО В)
R2
64
66
c5
c6
LLU МЛ
д
Д
/wr 11 вариант
О ГУ) о Я
ч £7 Ct Ж д.
U б 1 1 ' Q
1 \ ' Z
ОПзО*
81 ^82 з0МЪ
811 ^82 д
1АА*™
211 ^22 ДСН1
81^- 82 1АБ***
2i\ 1-22 кмп________
81\—[_82 АЩ
511 \-52
АКСТ-2 Д
АКСГ-Ч-16/3 Б
7= **
a8 а5 с8 об а4 с1 сО с2 38 аЗ 62 а9 63 а7 61 &9 с4 а2
д
1 1 1 1 ( — i 1 1 1 ( \ 1 \ 1 1 1 1 1 1 1 1 * J ВОЦШ-110 J) (1/кл-ЗЗО В)
а1
35
с5 R3 —1 и 1 7 '
<3
с7 сб — 5 / е;
з:
сЗ
ЬО aO
У1ни.н подл.х подп. и дата \Взам.инЗ.Ы
* Настройка уровня сигнала 6 линии
производится устанобкой перемычки
между клеммами сО и 68 (или а9 или а7 или 69)
* * Частота генератора определяется проектом
*** На контроль Ззяты контакты -
побторителей абарийных реле
Исходные чертежи
См. Альбом 3:
черт.410407-ТМП-06 л.1, 2, 3, 4
**** На контроль Ззяты контакты
побторителей огнебых реле см.лист 2
Исходные чертежи
См. Альбом 3:
черт.410407-ТМП-04 л. 2, 3, 4, 5
R1-R3 - резистор С2-ЗЗН-2-1.5 кОМ
4>На участках без абтоблокиробки вместо
контакта реле А1 на переездах с двумя фидерами
включается контакт реле А2, вместо контакта
реле А1 с одним фидером контакт реле А2
не включается
См. Альбом 2:
черт.410407-ТМП-06 л.л.1, 2 ,3, 4
® Контакты реле ОАО, ОПзО, зОН включаются
при наличии предупредительных светофоров и
заградительных светофоров с двухнитевыми лампами
См. Альбом 3:
черт.410407-ТМП-03 л.л. 1, 2, 3
1 2
X____И
на лист 2
ф Контакты огневых реле заградительных
светофоров с однонитебыми лампами
См. Альбом 3:
черт.410407-ТМП-05 л.л.З, 4
Д - Используется для подключения элементов контроля
б соотбетстбии с ЭТТ к СТДМ (РД 1115842.07.2004)
Аппаратура АПК-ДК
Однопутный и двухпутный подходы со шлагбаумом
410407-ТМП-03 Лист 5
Изм. Кол.уч. Лист Nqok. Подпись Дата
ИнЬ-N подл. Подп. и дата \Взам.инв.М
Включение контрольных реле (ЧОКС, ЧЗНП) приведено для ЭЦ-И
R1, R2-резистор С2-ЗЗН-0.25-1,5к
VD1, VD2 - КД502
* Вместо резистора и светодиодной индикации, которая образует на пульте светодиодную ячейку,
могут быть применены лампы. Питание их осуществляется переменным током напряжением 24 В
* * Контакты реле ОАО включаются при наличии предупредительных
светофоров (см. Альбом 3 черт. 410407-ТМП-03)
410407-ТМП-04
Схема переездной сигнализации для переездов, расположенных на перегонах, при любых средствах сигнализации и сбязи АПС-04
Изм. Кол.уч. Лист №док. Прдп. z Дота
Н.контр. Була Зская ' Убязка переездной сигнализации с ’ системами ДК : ЧДК-80, АСДК "ГТСС-Сектор", АПК-ДК Стадия Лист Листоб
Нач. отд. ЛипобецкиЙ 1 УМ 1
Рук.разд. Аберкиеб
Рук.гр. Мухин УМ Передача информации об абарийном 'отказе на переезде по линейным прободам КП-ОКП ГИПРОТРАНССИГНАЛСВЯЗЬ ОАО «РОСЖЕЛДОРПРОЕКТ»
Проб. Пущин ylotoi
Разраб. Ващук J ОДу- УМУ
