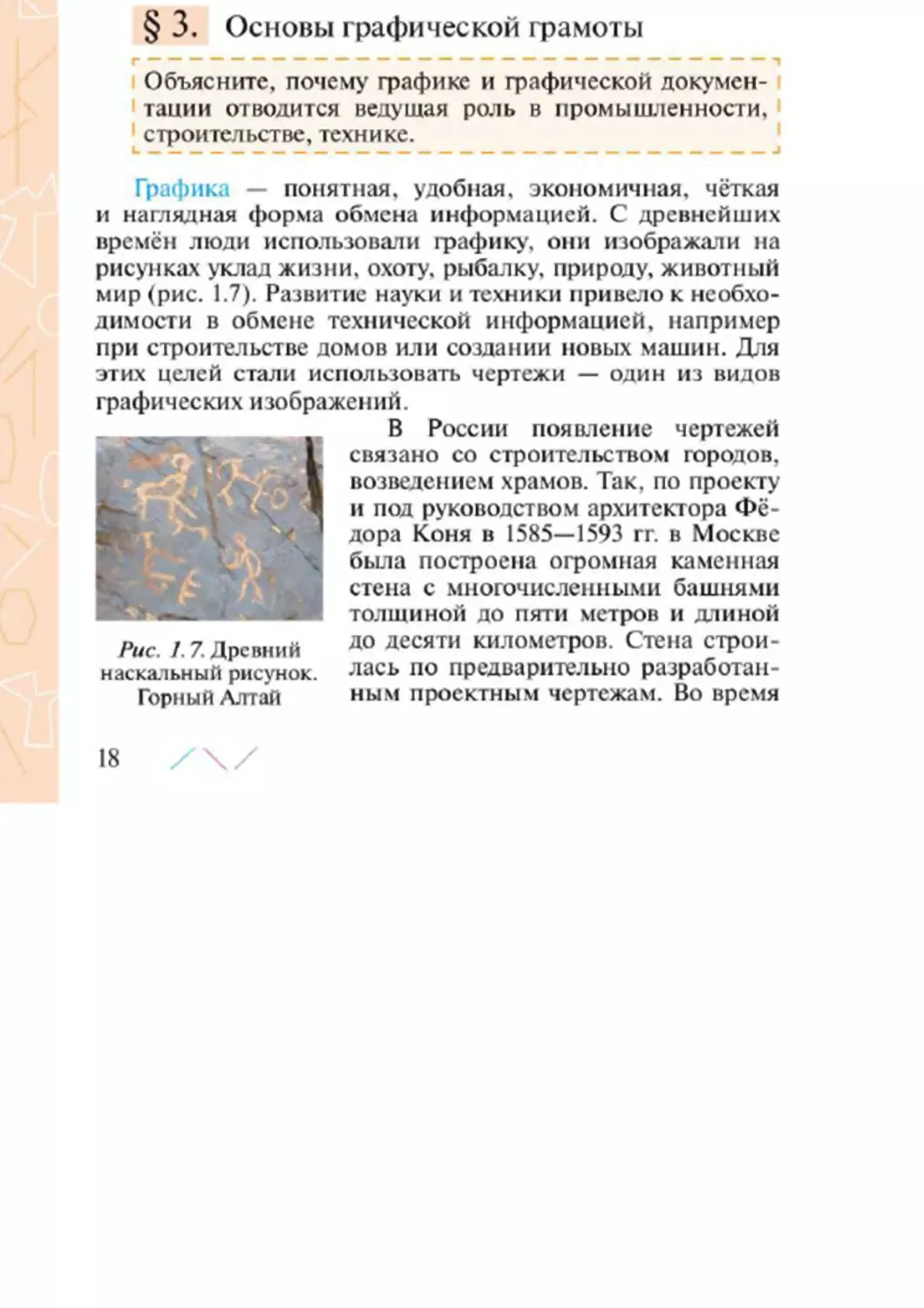

§ 3. Основы графической грамоты

Объясните, почему графике и графической докумен-
тации отводится ведущая роль в промышленности,
строительстве, технике.

Графика — попятная, удобная, экономичная, чёткая
и наглядная форма обмена информацией. С древнейших
времен люди использовали графику, они изображали на
рисунках уклад жизни, охоту, рыбалку, природу, животный
мир (рис. 1.7). Развитие науки и техники привело к необхо-
димости в обмене технической информацией, например
при строительстве домов или создании новых машин. Для
этих целей стали использовать чертежи — один из видов
графических изображений.

Рис. /.7. Древний
наскальный рисунок.
Горный Алтай

В России появление чертежей
связано со строительством городов,
возведением храмов. Так. по проекту
и под руководством архитектора Фё-
дора Коня в 1585—1593 гг. в Москве
была построена огромная каменная
стена с многочисленными башнями
толщиной до пяти метров и длиной
до десяти километров. Стена строи-
лась по предварительно разработан-
ным проектным чертежам. Во время
правления Петра I (1689—1725) техническая графика до-
стигла расцвета. Строительство кораблей требовало точных
и сложных чертежей. С конца XVII века стали применять
гри изображения, с помощью которых на плоскости черте-
жа показывали основные размеры судна: длину, ширину
и высоту.

Графика нужна людям разных профессий: строителям,
инженерам, столярам, токарям, учителям. Школьники
используют графику при изучении математики, географии,
физики, информатики, технологии.

На уроках технологии основными видами фафических
изображений, с которыми вы будете работать, станут: эски-
зы, технические рисунки, технологические карты, киа-
ны, схемы, чертежи, графики. Их выполняют от руки,
с помощью чертёжных инструментов и принадлежностей
(рис. 1.8) или используя специальные компьютерные про-
фам мы.

Рис. 1.8. Чертёжные инструменты и приспособления:
а — чергёжная доска; б—линейка-гранспортир; в — циркуль;
г — лекало; д — трафарет геометрических фигур; е — линейка;
ж — угатьник-гранспоргир; з — карандаш; и - ластик
Черкш	Цбехжоб /Г,	ft.lt 21	Ушко подсоски
Пробери*	Сбетлоб С И	НИ 21
Школа V 293 Клак 5			Cm3		1 алг>.

Рис. 1.9. Чертёж однодетального изделия

Любое изделие — шариковая ручка, мотороллер, маши-
на, дом, компьютер — создаётся по чертежам.

Чертежом (рис. 1.9) называется изображение предмета
на плоскости, выполненное по определённым правилам.
Чертёж может выполняться в натуральную величину, в уве-

а	б	в

Рис. 1.10. Масштабы:
а — масштаб увеличения 2:1:
б — масштаб натуральный 1:1:
в — масштаб уменьшения I : 2

личенном или уменьшенном
масштабе.

М асштабом пазы вается
отношение линейных разме-
ров изображения предмета к
его действительным размерам
(рис. 1.10). При вычерчивании
малых изделий (скрепки, де-
талей ювелирных украшений)
их изображения увеличивают,
при вычерчивании больших
изделий (деталей фартука, пла-
тья, автомобиля, корабля) их
изображения уменьшают по сравнению с действительными
размерами. Масштабы изображений и их обозначения на
чертежах всех отраслей промышленности и строительства
устанавливает государственный стандарт (ГОСТ).

На чертежах используют следующие масштабы:

• натуральный масштаб I : 1 (один к одному);

масштаб увеличения — 2 : 1; 2,5: I; 4: I; 5 : I; 10: 1 и т. д.;
масштаб уменьшения — 1 : 2; I : 2,5; 1 :4; 1 : 5; 1: 10 и т. д.

Каким бы ни был масштаб чертежа, размеры на нем ука-
зывают действительные.

Кроме чертежей, для выполнения которых применяют
чертёжные инструменты, существуют графические изобра-
жения, которые выполняются от руки. Это эскизы и техни-
ческие рисунки.

Эскизом называется изображение предмета, выполнен-
ное от руки без точного соблюдения масштаба, с сохране-
нием пропорций всех элементов изделия (рис. 1.11).

Технический рисунок - наглядное изображение пред-
мета, выполненное на глаз, от руки, с соблюдением про-
порций и указанием его действительного размера. При не-
обходимости на нём указывают обшие размеры изделия —
длину, ширину, толщину, материал изготовления (рис. 1.12).

Рис. /. //. Эскиз рамки
для фотографии

Рис. I.12. Технический
рисунок рамки для фотографии
Правила выполнения и оформления
графической документации

I.	Вся графическая документация оформляется по еди-
ным нормам и правилам, установленным государствен-
ным стандартом (ГОСТу.

2.	Чертежи выполняются на форматах, соответствую-
щих ГОСТу. Для учебных чертежей обычно использует-
ся формат А4 (210 х 297 мм).

3.	Чертёж должен иметь рамку, которая ограничивает
поле чертежа (рис. 1.14).

4.	В правом нижнем углу чертежа оформляется основная
надпись, в которой указывается название изделия,
материал изготовления, количество деталей, масштаб
и другая информация (рис. 1.14).

22
5.	Для того чтобы дать полное представление о форме
изделия, на чертежах и эскизах выполняют несколько
его проекций (видов) в зависимости от точки обзора:
спереди (главный вид), сбоку (слева, справа), сверху
(см. рис. 1.14).

6.	Размеры на чертежах указываются в миллиметрах, без
указания «мм» (см. рис. 1.14).

7.	Диаметры отверстий обозначают знаком 0, радиу-
сы — R, толщину —5 (см. рис. 1.14).

8.	При выполнении чертежей используются определен-

Рис. 1.14. Оформление чертежа: 1 — сплошная основная толстая (линия
видимого контура): 2— штриховая (линия невидимого контура);

5 — штрнхпунктнрная тонкая (осевая); 4 — сплошная тонкая (выносная);

5 — сплошная тонкая (размерная)
Практическая работа N° 1

«Выполнение эскиза рамки

круглого карманного зеркала без крышки»

Цель работы, научиться выполнять эскиз однодеталь-
ного изделия с указанием габаритных размеров.

Оборудование и материалы', линейка, угольник, каран-
даш, циркуль, ластик.

Порядок выполнения работы

/. Определите форму рамки.

2.	В тетради выполните эскиз рамки для зеркала (диа-
метр зеркала 70 мм).

3.	Проставьте габаритные размеры.

4.	Определите материал изготовления и вид декоратив-
ной отделки рамки.
