ПЕРЕГОВОРНОЕ УСТРОЙСТВО - ДОМОФОН
ИЗ СТАРЫХ КОМПЬЮТЕРНЫХ КОЛОНОК
Персональный компьютер уже достаточ-
но давно и глубоко проник в нашу
повседневную жизнь, став таким же
необходимым прибором как телевизор.
Многие уже не раз сменили ПК, либо
проводили его модернизацию. Среди
всего прочего, когда-то купленные недоро-
гие компьютерные «колонки» (активная
АС), на каком-то этапе перестали удов-
летворять требовниям пользователя или
были заменены более дорогими с качест-
вом звука хорошего музыкального центра.
Такая же история случилась и с моими
«колонками» Genius SP-E120, - ушли на
дальнюю полку, но вот пригодились, когда
понадобилось сделать несложный домо-
фон на одного абонента.

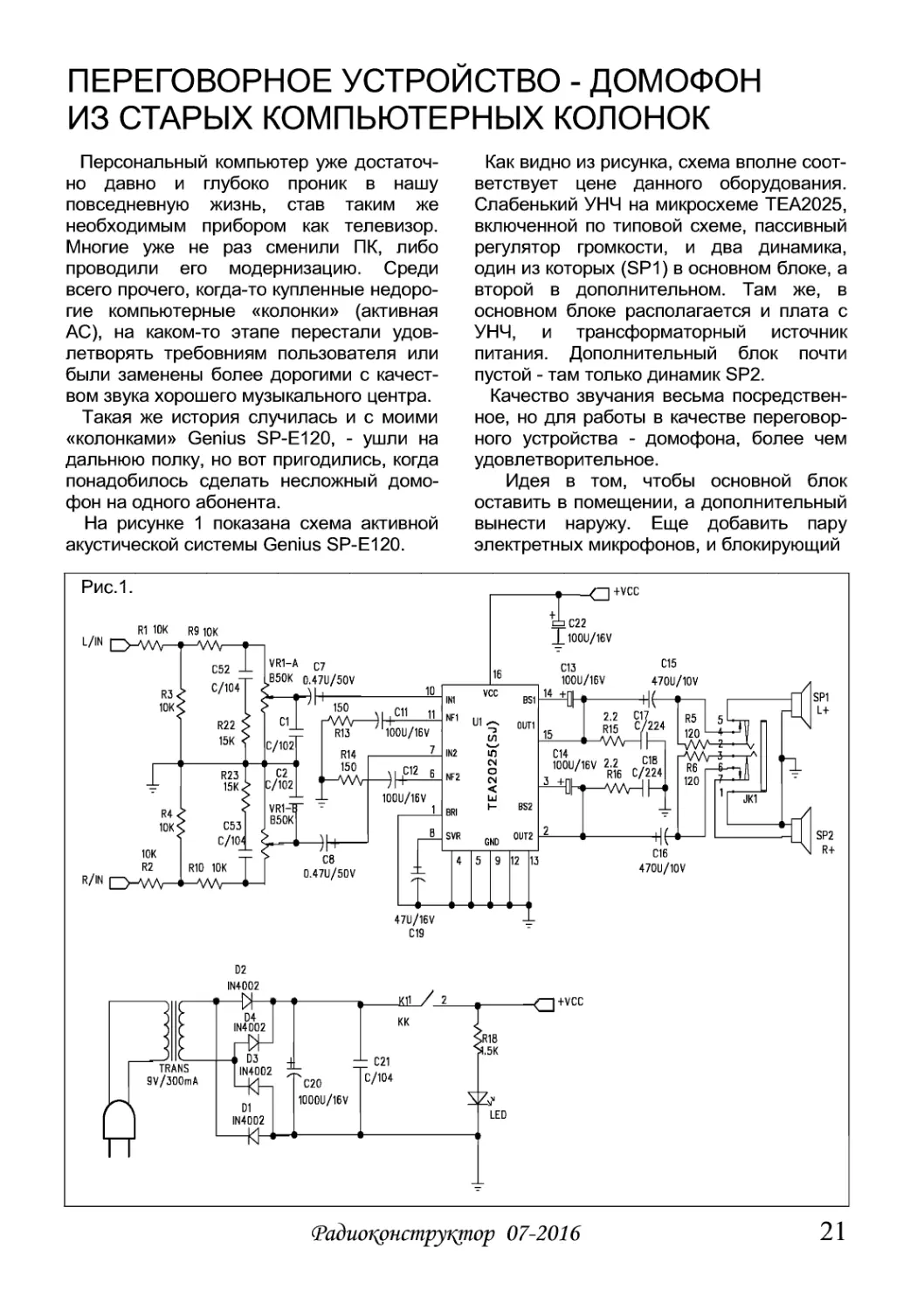

На рисунке 1 показана схема активной
акустической системы Genius SP-E120.
Как видно из рисунка, схема вполне соот-
ветствует цене данного оборудования.
Слабенький УНЧ на микросхеме ТЕА2025,
включенной по типовой схеме, пассивный
регулятор громкости, и два динамика,
один из которых (SP1) в основном блоке, а
второй в дополнительном. Там же, в
основном блоке располагается и плата с
УНЧ, и трансформаторный источник
питания. Дополнительный блок почти
пустой - там только динамик SP2.
Качество звучания весьма посредствен-
ное, но для работы в качестве переговор-
ного устройства - домофона, более чем
удовлетворительное.
Идея в том, чтобы основной блок
оставить в помещении, а дополнительный
вынести наружу. Еще добавить пару
электретных микрофонов, и блокирующий
Фадиокднструкрюр 07-2016
21
переключатель, что-
бы исключить воз-
никновение само-
возбуждения из-за
акустической обрат-
ной связи.
Схема переговор-
ного устройства -
домофона показана
на рисунке 2.
Внешний блок - это
вторая АС (которая
пустая), в неё до-
полнительно нужно
установить элек-
третный микрофон
М1. Соединение с
основным блоком
посредством кабе-
ля, в котором одна
жила экранирована
(по которой идет
сигнал от микрофо-
на).
S1 - переключа-
тель «прием/пере-
дача». Он только
один, и расположен только в основном
блоке. На схеме он показана в положении
Гость слышит, что мы ему говорим.
Никакого вызывного устройства здесь не
«прием», то есть, когда слушаем гостя.
Питание на микрофон М1 поступает
через резистор R1. Так как уровня сигнала
на выходе электретного микрофона оказа-
лось недостаточно для подачи на вход
УНЧ активной АС, здесь есть дополни-
тельный УНЧ на транзисторе VT1.
И так, гость говорит, сигнал от микро-
фона по кабелю поступает сначала на
УНЧ на VT1, а потом на левый канал АС.
С выхода левого канала АС через S1.2
усиленный сигнал поступает на динамик
SP1, расположенный в основном блоке. И
мы слышим гостя.
Чтобы ответить гостю нужно нажать S1.
Теперь наш динамик SP1 отключается, но
включается динамик SP2, расположенный
в внешнем блоке.
Сигнал от микрофона М2 поступает на
предварительный УНЧ на VT2 и с его на
вход правого канала активной АС. С вы-
хода правого канала АС, через S1.1
усиленный сигнал поступает на динамик
SP2, расположенный во внешнем блоке.
предусмотрено, так как уже имелся
обычный квартирный звонок, и перед
началом разговора гость нажимает его
кнопку.
Громкость голоса гостя регулируется
резистором регулировки громкости левого
канала. Громкость звука, который слышит
гость, регулируется переменным резис-
тором регулировки громкости правого
канала.
Хочу признаться, первоначально плани-
ровал сделать дуплексную систему, так
как усилитель стереофонический, но, увы,
акустическую обратную связь удалось
победить только переключателем S1, что
превратило систему в симплексную. Но и
это тоже не плохо.
Уверен, аналогичное устройство можно
сделать из любой недорогой и уже не
нужной активной АС для персонального
компьютера.
Булычев С.Д.
