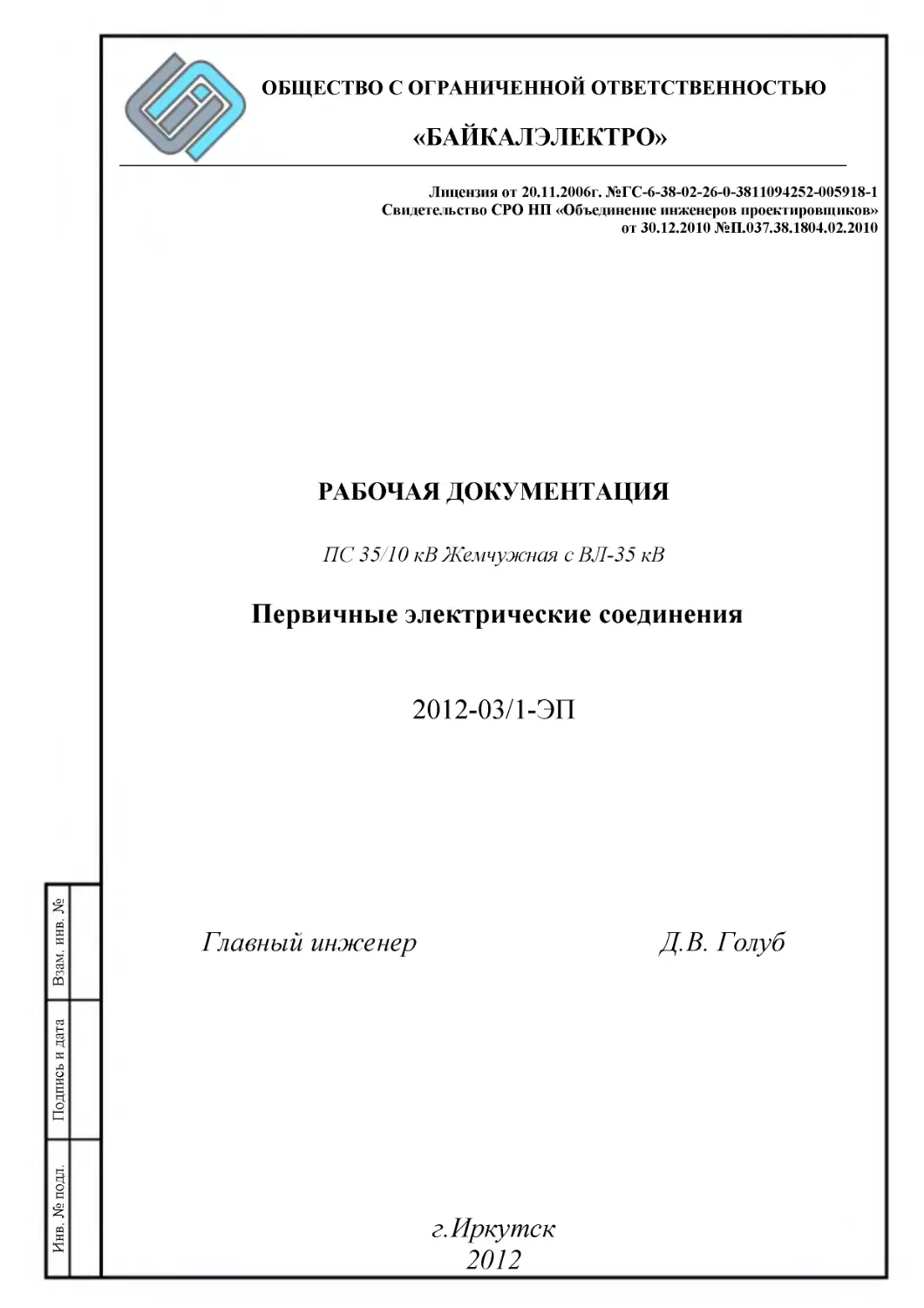

Text
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Первичные электрические соединения
2012-03/1-ЭП
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
Согласовано
:
ГИП
Взам. инв. №
Подпись и дата
2012-03/1-ЭП.С
ПС 35/10 кВ Жемчужная с ВЛ-10 кВ
Изм. Кол. Лист №док Подп. Дата
ПС 35/10 кВ Жемчужная.
Первичные электрические
соединения
Стадия Лист Листов
Инв
. № подл.
Р 1 4
Разраб. Беликов
Спецификация оборудования,
изделий и материалов
ООО «Байкалэлектро» Проверил Кузенков
Позиция Наименование и техническая характеристика Тип, марка, обозначение
документа, опросного листа
Код
оборудования,
изделия,
материала
Завод-изготовитель
Единица
измерен
ия
Количес
тво
Масса
единицы,
кг
Примечание
1 Оборудование комплектной поставки Опросный лист
2012-03/1-ЭП.ЗИ2
1.1 Устройство вводное открытое 35 кВ, в т. ч.: УВО-35 УХЛ1 ОАО НПП «Контакт» шт 1 2800
- выключатель вакуумный 35 кВ с пружинным приводом ВБПС-35-III-25/630 УХЛ1 г. Саратов шт 1 540
- трансформатор тока 35 кВ GIF-40,5 шт 3 115
- разъединитель 35 кВ трехполюсный с ручным приводом РГПЗ-2-IV-35/1000 УХЛ1 шт 1 255
главных и заземляющих ножей
- ограничитель перенапряжения 35 кВ ОПН-П-35/40,5/10/2 УХЛ1 шт 3 20
- изолятор опорный 35 кВ ИОС-35-1000 УХЛ1 шт 3 39
1.2 РУ-10 кВ в блочно-модульном здании, в т. ч.: Опросный лист шт 1 18000
2012-03/1-ЭП.ЗИ4
-ячейка ввода 35 кВ КС-10-050-20/1000 У3 шт 1 860
- ячейка ТН-35 кВ КС-10-302-20/1000 У3 шт 1 860
- ячейка кабельной лини 35 кВ КС-10-057-20/1000 У3 шт 3 860
- шкаф отдельностоящий наружной установки КС-10-2-63 УХЛ1 шт 1 860
с трансворматором собственных нужд ТМГ-63/10/0,4 УХЛ1
- шкаф центральной сигнализации шт 1
- шкаф собственных нужд шт 1
- шкаф защиты трансформатора Т1 с микропроцессорными шт 1
устройствами Micom124 и Micom642
2 Оборудование некомплектной поставки Опросный лист
2012-03/1-ЭП.ЗИ1
2.1 Трансформатор силовой трехфазный двухобмоточный ТМН-6300/35/10 У1 ПАО шт 1 14670 Силикагель и
с регулироввнием под нагрузкой «Запорожтрансформатор» масло для долива
Взам. инв.№
Подп. и дата
Инв
.
№
подп.
2012-03/1-ЭП.С
Лист
2
Изм. Кол.уч Лист № док. Подп. Дата
2
г. Запорожье, Украина входят в комплект
т. 38(061) 270-33-09 поставки
office@2tr.ua
2.2 Общеподстанционный пункт управления, в т. ч.: Опросный лист
2012-03/1-ЭП.ЗИ5
ОПУ-7 ЗАО "ГК шт 1 8000 Поставляется во
Щит собственных нужд переменного тока 0,4 кВ: "Электрощит" вторую очередь
- шкаф распределения нагрузки, автоматики обогрева и учета э/э ПСН-811 -ТМ Самара" шт 1 166 строительства
- шкаф вводов питания и СВ-0,4 кВ ПСН-812 шт 1 154
- шкаф распределения нагрузки, управления и АВР ПСН-813 шт 1 165
2.3 Выключатель автоматический:
2.3.1 - Iном=250 ВА55-41 шт 2
2.3.2 - Iном=16 А LSN16C/3 шт 3
2.3.3 - Iном=25 А LSN25C/1 шт 2
2.3.4 - Iном=16 А LSN16C/1 шт 1
2.3.5 - Iном=10 А LSN10C/1 шт 4
2.3.6 - Iном=25 А LSN25C/3 шт 1
2.3.7 - Iном=63 А LSN63C/3 шт 1
2.4 Коробка распаечная У409-3 шт 4
2.5 Прожектор наружного освещения Leader S 250 H шт 4 30
2.6 Изолятор опорный 35 кВ ИОС-35-1000 УХЛ1 шт 3 39
2.7 Изолятор опорный 10 кВ ИОС-10-2000 УХЛ1 шт 3 26
2.8 Ящик наружного освещения ЯУО-9601 шт 1 50
3 Металлические изделия
3.1 - уголок 75х6 мм ГОСТ 8509-93 м 5 6,89
С345-3 ГОСТ 27772-88
3.2 - уголок 50х5 мм ГОСТ 8509-93 м 7 3,77
С345-3 ГОСТ 27772-88
3.3 - лист, δ = 6 мм ГОСТ 19903-74 м2 1
Взам. инв.№
Подп. и дата
Инв
.
№
подп.
2012-03/1-ЭП.С
Лист
3
Изм. Кол.уч Лист № док. Подп. Дата
3
С345-3 ГОСТ 27772-88
3.4 - болт М12х40 ГОСТ 7798-70 шт 8 0,05
3.5 - гайка М12 ГОСТ 5915-70 шт 8 0,01
3.6 - шайба 12 ГОСТ 6958-78 шт 8 0,02
3.7 - короб электротехнический стальной прямой КП-0,15/0,4-2 У1 шт 8 36,29
3.8 - сталь полосовая 40х5 мм ГОСТ 103-2006 м/кг 928/1458 1,57
3.9 - сталь круглая ø18 мм ГОСТ 2590-81 м/кг 108/216
3.10 - электрод для сварки Э 42 ГОСТ 9467-75 кг 28
4 Ошиновка и контактная арматура 35-10 кВ
4.1 - изолятор стеклянный ПС70-Е ОАО шт 24 3,5
4.2 - серьга СР-7-16 «Южноуральский шт 3 0,32
4.3 - узел крепления КГП-7-3 арматурно-изоляторный шт 3 0,44
4.4 - ушко однолапчатое У1-7-16 завод» шт 3 0,67
4.5 - зажим натяжной болтовой НБ-2-6А шт 3 1,15
4.6 - провод стлеалюминиевый неизолированный АС-95/16 м 50 1,64
4.7 - провод стлеалюминиевый неизолированный АС-185/24 м 20 2,31
4.8 - зажим штыревой аппаратный АШМ-20-1 шт 6 1,71
4.9 - зажим аппаратный прессуемый А2А-95-8 шт 6 0,208
4.10 - зажим аппаратный прессуемый А4А-95-8 шт 15 0,331
4.11 - зажим аппаратный прессуемый А4А-185-8 шт 6 0,416
4.12 - зажим ответвительный прессуемый ОА-120-2 шт 3 0,37
4.13 - зажим ответвительный прессуемый ОА-120-1 шт 3 0,17
5 Кабельные изделия
5.1 Кабель силовой с медными жилами с ПВХ изоляцией оболочки и ВВГнг-LS 3х2.5 м 252 0,205
жил пониженной горючести и низким дымовыделением
напряжением 1кВ
5.2 Кабель силовой с медными жилами с ПВХ изоляцией оболочки и ВВГнг-LS 4х50 м 72 2,332
жил пониженной горючести и низким дымовыделением
напряжением 1кВ
5.3 Кабель силовой с медными жилами с ПВХ изоляцией оболочки и ВВГнг-LS 5х4 м 172 0,418
Взам. инв.№
Подп. и дата
Инв
.
№
подп.
2012-03/1-ЭП.С
Лист
4
Изм. Кол.уч Лист № док. Подп. Дата
4
жил пониженной горючести и низким дымовыделением
напряжением 1кВ
5.4 Кабель силовой с медными жилами с ПВХ изоляцией оболочки и ВВГнг-LS 5х10 м 31 0,869
жил пониженной горючести и низким дымовыделением
напряжением 1кВ
5.5 Трубка термоусаживаемая ТУТ 12/5 м 5
ТУТ 16/8 м 3
ТУТ 20/10 м 1
5.6 Наконечник кабельный 10 мм2 шт 10
5.7 Муфта кабельная концевая наружной установки ПКНтп-35/50 шт 2
5.8 Муфта кабельная концевая внутренней установки ПКВтп-35/50 шт 2
5.9 Металлорукав гибкий оцинкованный РЗ-ЦХ-32 м 100
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Задание заводу на силовой трансформатор ТМН-
6300/35/10
2012-03/1-ЗИ.1
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Задание заводу на изготовление ячейки УВО-35 кВ
2012-03/1-ЗИ.2
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Задание заводу на трансформаторы тока 35 кВ
2012-03/1-ЗИ.3
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Задание заводу на РУ-10 кВ в модульном здании
2012-03/1-ЗИ.4
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ
«БАЙКАЛЭЛЕКТРО»
Лицензия от 20.11.2006г. №ГС-6-38-02-26-0-3811094252-005918-1
Свидетельство СРО НП «Объединение инженеров проектировщиков»
от 30.12.2010 №П.037.38.1804.02.2010
РАБОЧАЯ ДОКУМЕНТАЦИЯ
ПС 35/10 кВ Жемчужная с ВЛ-35 кВ
Задание заводу на изготовление ОПУ-7
2012-03/1-ЗИ.5
Главный инженер Д.В. Голуб
г.Иркутск
2012
Взам. инв. №
Подпись и дата
Инв. № подл.
