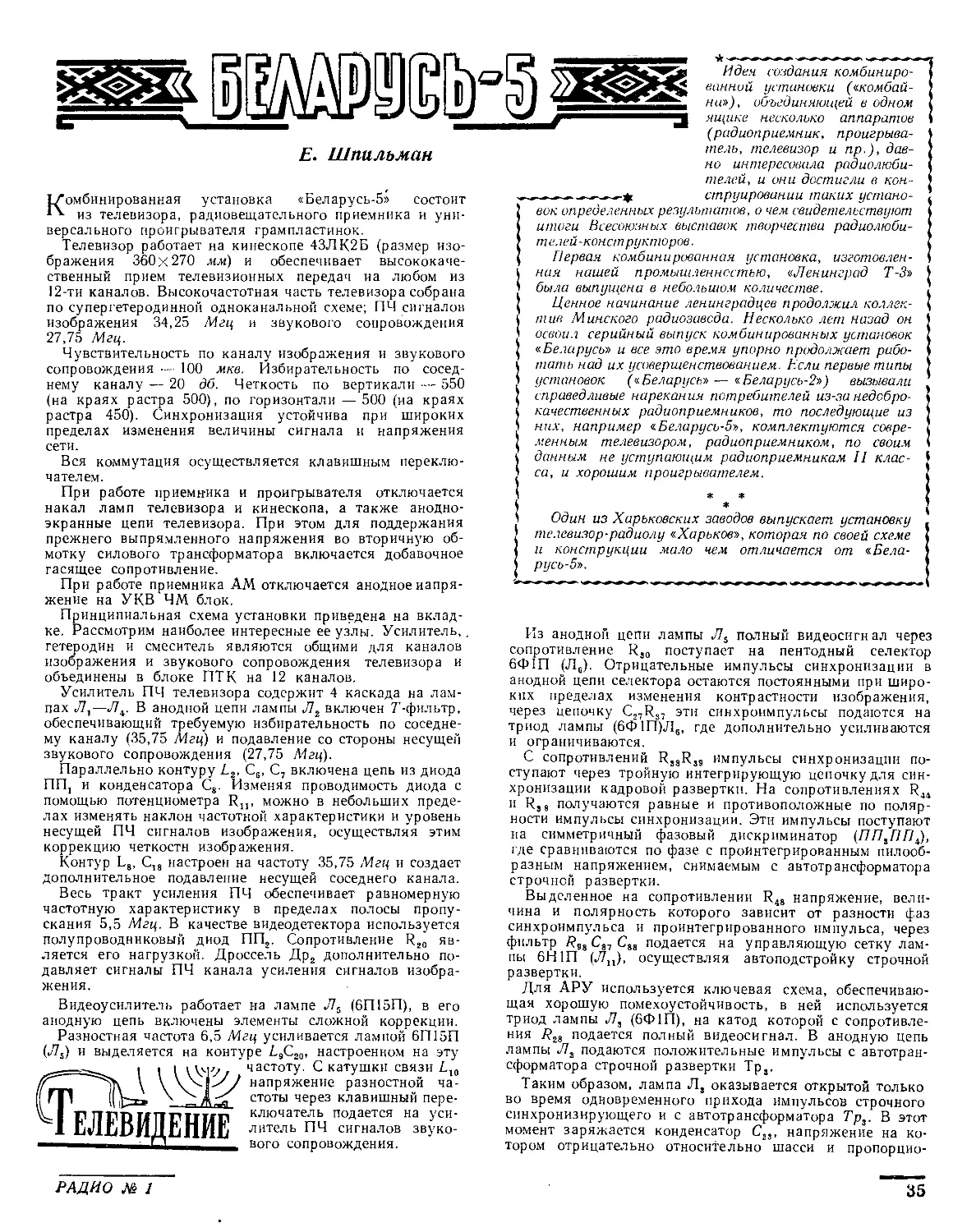

Е. Шпильман

1Уомбинированная установка «Беларусь-5» состоит
из телевизора, радиовещательного приемника и уни-
версального проигрывателя грампластинок.

Телевизор работает на кинескопе 43ЛК2Б (размер изо-
бражения 360x270 мм) и обеспечивает высококаче-
ственный прием телевизионных передач иа любом из
12-ти каналов. Высокочастотная часть телевизора собрана
по супергетеродинной одноканальной схеме; ПЧ сигналов
изображения 34,25 Мгц и звукового сопровождения
27,75 Мгц.

Чувствительность по каналу изображения и звукового
сопровождения — 100 мкв. Избирательность по сосед-
нему каналу — 20 дб. Четкость по вертикали — 550
(на краях растра 500), по горизонтали — 500 (иа краях
растра 450). Синхронизация устойчива при широких
пределах изменения величины сигнала и напряжения
сети.

Вся коммутация осуществляется клавишным переклю-
чателем.

При работе приемника и проигрывателя отключается
накал ламп телевизора и кинескопа, а также анодно-
экранные цепи телевизора. При этом для поддержания
прежнего выпрямленного напряжения во вторичную об-
мотку силового трансформатора включается добавочное
гасящее сопротивление.

При работе приемника АМ отключается анодное напря-
жение на УКВ ЧМ блок.

fiTiUW

Ч ЕЛЕВИД Е1Н1Г

Принципиальная схема установки приведена на вклад-
ке. Рассмотрим наиболее интересные ее узлы. Усилитель,
гетеродин и смеситель являются общими для каналов
изображения и звукового сопровождения телевизора и
объединены в блоке ПТ К на 12 каналов.

Усилитель ПЧ телевизора содержит 4 каскада на лам-
пах Л,—ЛГ В анодной цепи лампы Л2 включен 7'-фильтр,
обеспечивающий требуемую избирательность по соседне-
му каналу (35,75 Мгц) и подавление со стороны несущей
звукового сопровождения (27,75 Мгц).

Параллельно контуру /.2, С6, С, включена цепь из диода
ПП, и конденсатора С8. Изменяя проводимость диода с
помощью потенциометра Rn, можно в небольших преде-
лах изменять наклон частотной характеристики и уровень
несущей ПЧ сигналов изображения, осуществляя этим
коррекцию четкости изображения.

Контур Lg, С,8 настроен на частоту 35,75 Мгц и создает
дополнительное подавление несущей соседнего канала.

Весь тракт усиления ПЧ обеспечивает равномерную
частотную характеристику в пределах полосы пропу-
скания 5,5 Мгц. В качестве видеодетектора используется
полупроводниковый диод ПП2. Сопротивление R20 яв-
ляется его нагрузкой. Дроссель Др2 дополнительно по-
давляет сигналы ПЧ канала усиления сигналов изобра-
жения.

Видеоусилитель работает на лампе Л5 (6П15П), в его
анодную цепь включены элементы сложной коррекции.

Разностная частота 6,5 Мгц усиливается лампой 6П15П
(Л5) и выделяется на контуре Л9С20, настроенном на эту
частоту. С катушки связи 7.10
напряжение разностной ча-
стоты через клавишный пере-
ключатель подается на уси-
литель ПЧ сигналов звуко-
вого сопровождения.



Jjp Идея создания комбиниро-
ванной установки («комбай-
на»), объединяющей в одном
Д ящике несколько аппаратов
(радиоприемник, проигрыва-

тель, телевизор и пр.), дав-
но интересовала радиолюби-
телей, и они достигли в кон-
струировании таких устано-
вок определенных результатов, о чем свидетельствуют
итоги Всесоюзных выставок творчества радиолюби-
т е. гей-конст ру кто ров.

Первая комбинированная установка, изготовлен-
ная нашей промышленностью, «Ленинград Т-3»
была выпущена в небольшом количестве.

Ценное начинание ленинградцев продолжил коллек-
тив Минского радиозавода. Несколько лет назад он
освоил серийный выпуск комбинированных установок
«Беларусь» и все это время упорно продолжает рабо-
тать над их усовершенствованием. Если первые типы
установок («Беларусь» — «Беларусь-2») вызывали
справедливые нарекания потребителей из-за недобро-
качественных радиоприемников, то последующие из
них, например «Беларусь-5», комплектуются совре-
менным телевизором, радиоприемником, по своим
данным не уступающим радиоприемникам II клас-
са, и хорошим проигрывателем.

* *
*

Один из Харьковских заводов выпускает установку
телевизор-радиолу «Харьков», которая по своей схеме
и конструкции мало чем отличается от «Бела-
русь-5».

Из анодной цепи лампы Л5 полный видеосигнал через
сопротивление Rs0 поступает на пентодный селектор
6Ф1П (Л6). Отрицательные импульсы синхронизации в
анодной цепи селектора остаются постоянными при широ-
ких пределах изменения контрастности изображения,
через цепочку C,7R37 эти синхроимпульсы подаются на
триод лампы (6Ф1П)Л6, где дополнительно усиливаются
и ограничиваются.

С сопротивлений R!8RJ9 импульсы синхронизации по-
ступают через тройную интегрирующую цепочку для син-
хронизации кадровой развертки. На сопротивлениях R41
и Rj8 получаются равные и противоположные по поляр-
ности импульсы синхронизации. Эти импульсы поступают
на симметричный фазовый дискриминатор (7777,ЛЛ4),
где сравниваются по фазе с проинтегрированным пилооб-
разным напряжением, снимаемым с автотрансформатора
строчной развертки.

Выделенное на сопротивлении R48 напряжение, вели-
чина и полярность которого зависит от разности фаз
синхроимпульса и проинтегрированного импульса, через
фильтр Т?98 С87 С88 подается на управляющую сетку лам-
пы 6Н1П (Л„), осуществляя автоподстройку строчной
развертки.

Для АРУ используется ключевая схема, обеспечиваю-
щая хорошую помехоустойчивость, в ней используется
триод лампы Л, (6Ф1П), на катод которой с сопротивле-
ния Т?28 подается полный видеосигнал. В анодную цепь
лампы Л2 подаются положительные импульсы с автотран-
сформатора строчной развертки Tps.

Таким образом, лампа Л2 оказывается открытой только
во время одновременного прихода импульсов строчного
синхронизирующего и с автотрансформатора Тр3. В этот
момент заряжается конденсатор C.s, напряжение на ко-
тором отрицательно относительно шасси и пропорцио-
нально величине синхроимпульсов.
Это напряжение через фильтр С34 R49
Rso подается для регулировки усиле-
ния блока ПТК и ламп Л2 (пен-
тодная часть).

Регулировка контрастности осущест-
вляется изменением начального сме-
щения на сетке триода лампы Л3 с
помощью потенциометра R5„. При от-
сутствии сигнала в цепь АРУ вводится
начальное смещение минус 1,5 в с де-
лителя из R1S3 R134.

Задающий генератор строчной раз-
вертки собран по схеме управляемого
мультивибратора с катодной связью
(Д >)

Стабильность частоты генератора по-
вышена путем введения в анод лампы
левого (по схеме) триода 6Н1П кон-
тура LnC89, настроенного на частоту
15 625 гц. Кроме того, частота зада-
ющего генератора автоматически под-
держивается постоянной путем пода-
чи на сетку левого триода регулиру-
ющего напряжения, вырабатываемого
схемой АПЧ строк.

Пилообразное напряжение на сетку
оконечного каскада на лампе 6П13С
(Л1г) формируется с помощью цепоч-
ки Rgg Rgg С92 Cfll.

Кадровая развертка собрана на три-
оде 6Ф1П (Лг) и лампе 6П1П (Л]0).
Лампа 6Ф1П работает в схеме бло-
кинг-генератсра, который синхрони-
зируется передним фронтом кадрового
синхроимпульса, выделенного трой-
ной интегрирующей цепочкой R49C29
R-H-J--28 R -

Дистанционный пульт управления,
прилагаемый к установке, позволяет
регулировать яркость изображения
и громкость звукового сопровождения

Обозна- чение по схеме	Число витков	Провод	Тип намотки	Размеры каркаса	Материал сердечника
I	2	3	4	5	6
I,	17	ПЭЛШО 0,64	рядовая	40 X 9	карбонильное железо
I.	9	ПЭЛШО 0,64	>	40X9	то же
/з	15	ПЭЛШО 0.64		40X9
i«it	15 X2	ПЭЛШО 0,33	рядовая в 2 провода	40 X 9	»
	26 X 2	ПЭЛШО 0.33	то же	40X9
	6	ПЭЛШО 0.64	рядовая	40 X 9
I»	75	ПЭЛШО 0.1	универсальная	40 X 9	*
/10	40	ПЭЛШО 0,1	>	40X9	>
ill	2 X 600	ПЭЛШО 0,12	>	40X9	>
Z-12	8	ПЭЛШО 0.2	рядовая	23 X 7.5	латунь
il3	6	ПЭЛ 0,64	шаговая	23 X 7,5	»
Zu	5,5	ПЭЛ 0.64	>	23 X 7.5	»
£IS	45	ПЭЛШО 0.1 		23 X 7,5	»
lie	40	ПЭЛШО 0, I 5	рядовая	23 X 7,5	»
2.17	2X4	ПЭЛШО 0.15	рядовая в 2 провода	23 X 7,5	»
llt	4	ПЭЛ 0,64	шаговая	23 X 7. 5	»
Lia	56	ПЭЛШО 0,15	рядовая	24,5X6,5	феррит-100
	180	ЛЭШО I 0 X 0,07	универсальная	21 X 4, 5	феррнт-600
i2i	46	ПЭЛШО 0,15	рядовая	24,5X6.5	феррит-1 00
	3 X 72	ПЭЛШО 0,1	внавал	21 X 6,5	феррит-600
	42	ПЭЛШО 0,12	рядовая	24,5 X 6,5	феррит-100
	15	ПЭЛШО 0,12	»	24,5 X 6,5	»
	2X15	ПЭЛШО 0,2		24,5 X 6,5	»
	4 X 135	ПЭВ 0,12	внавал	21X6,5	феррит-600
	830	ПЭЛШО 0,1	перекрести.	21 X 6,5
	450	ПЭЛШО 0,12	универсальная	21X6,5	»
	420	ПЭЛШО 0,1	перекрести.	21X6,5	о
	114	ЛЭШО 10 х 0.07	универсальная	21X6,5	»
	7	ПЭЛШО 0.1	внавал	24, 5x6.5	феррит-100
	19	ПЭЛШО 0.35	рядовая	24,5 X 6.5	»
	6	ПЭЛШО 0,1	внавал	24,5 У 6.5	»
is	12	ПЭЛШО 0,35	рядовая	24,5 X 6,5
	28	ПЭЛ 0,12	внавал	21 X 6. 5	феррит-600
ZM	3 X 70	ПЭЛ 0,12	ж	21 X 6.5	»
i,»	11	ПЭЛ 0,12	>	21 X 6. 5	»
i 0	3 x 37	ПЭЛ 0.12		21X6,5	»
i«	9	ПЭЛШО 0,10	рядовая	24,5 X 6,5	феррит-100
	18	ПЭЛШО 0,35	»	24,5 X 6,5	»
i<3	5	ПЭЛШф 0,1		24,5 X 6,5
£44	12	ПЭЛШО 0.35	»	24.5 X 6.5	»

Рис. 1

телевизора на расстоянии до 4 м от него.

Радиовещательный приемник имеет 5 диапазонов: длин-
ные волны (ДВ) — 150—415 кгц, средние (СВ) — 520—
1 600 кгц, короткие (КВ-11) — 5,5—8,2 Мгц, короткие
(КВ-1) 8,0—12,2 Мгц и УКВ ЧМ диапазон 64,5-н73 Мгц.

Чувствительность приемника на ДВ, СВ н КВ диапазо-
нах — 150 мкв, на УКВ ЧМ диапазоне — 30 мкв.

Избирательность по соседнему каналу на всех диапазо-
нах (кроме УКВ) — 26 дб, на УКВ ЧМ диапазоне — 20 66.

Избирательность по зеркальному каналу на ДВ — 40 дб,
СВ — 30 дб, КВ — 14 дб, УКВ — 20 дб.

Радиовещательный приемник не имеет каких-либо осо-
бенностей. Следует только отметить, что параллельно
контуру L25Cm установлена цепочка из диода /7/7, и /?,2Св7,
создающая дополнительное подавление паразитной амп-
литудной модуляции в 2 раза, кроме того, в положении
«телевизор» на лампе 6К4П уменьшается напряжение на
экранной сетке за счет подключения сопротивления R110,
что позволяет получить сеточное ограничение.

Схема УКВ ЧМ блока мало чем отличается от аналогич-
ного блока, примененного в приемнике «Беларусь-5».
Настройка контуров приемника и УКВ ЧМ блока осуще-
ствляется с помощью четырехсекционного блока конден-
саторов переменной емкости (С89, С50, С1И, С109).

С помощью универсального проигрывателя, входящего
в состав установки, можно воспроизводить грамзапись
как с обычных, так и с долгоиграющих пластинок (ско-
рость вращения диска 78 и 33\3 об, мин).
Номинальная выходная мощность общего усилителя НЧ
«Беларусь-5», собранного на лампах Л15 и Л,6, равна —
1,5 вт. Полоса воспроизводимых им частот 80-?8 ООО гц
прн неравномерности 14 дб.

Усилитель охвачен глубокой отрицательной обратной
связью, позволяющей получить хорошую частотную ха-
рактеристику и глубокую регулировку тембра. Регули-
ровка тембра ступенчатая и производится переключа-
телем Г12, пределы регулировок 12 дб на низших звуко-
вых частотах и 10 дб на высших звуковых частотах.

Звуковое давление (по оси кинескопа), развиваемое
двумя громкоговорителями 2ГД-МЗ и 1-ГД9 не менее
4 бар.

Выпрямитель установки собран на шести силовых дио-
дах типа ДГ-Ц27 по схеме удвоения напряжения.

Дроссель фильтра включен в цепь отрицательного на-
пряжения, которое используется для подачи начальных
смещений на лампы Л10, Л12 и цепи АРУ.

Мощность, потребляемая «Беларусь-5», от сети .при
приеме телевизионных передач составляет 180 вт, а при
работе радиовещательного приемника и проигрывателя
только, 75 вт.

Конструкция и детали. Шассн установки имеет общую
раму, на которой устанавливаются так называемые функ-
циональные блоки: панель развертывающих устройств,
линейка телевизионных приемников, клавишный переклю-
чатель, УКВ блок и другие более мелкие узлы (рис. 1).

В передней части шасси размещается шкала приемника,
сквозь которую проходят ручки регуляторов настройки
радиовещательного приемника, громкости и тембра. Ручки
управления телевизором выходят на правую боковую
стенку футляра, на этой стенке крепится также блок ПТК
и громкоговоритель 1-ГД9 (см. рис. на вкладке).

На заднюю стенку ящика выведены все дополнитель-
ные ручки регулировки телевизора. '

В верхней части расположен проигрыватель. Передняя
рамка ящика с укрепленным на ней кинескопом и от-
клоняющей системой съемная, что обеспечивает доступ к
шасси телевизора при ремонте. С этой же целью панель
с проигрывателем сделана откидной и фиксируется за-
щелкой. Вырез в дне ящика позволяет производить ре-
монт в подвале шасси, не вынимая шасси из ящика.

Ящик «Беларусь-5» отделан ценными породами дерева.
Обозна- чение по схеме	Число витков	Провод	Тип намотки	Примечание
ДР1	12	ПЭЛШО 0,64	рядовая	на Ф-600
Др.	95	ПЭЛШО 0.12	универсальн. » ’	черный
Др,	112	ПЭЛШО 0,12		белый
ДР. Дрг.  Др-	158	ПЭЛШО 0.12	»	красный унифициро- ванный
Др,	2100	ПЭЛ 0,31	рядовая многослойная	R пост. току = 80 ож

Таблица 3

Обоз каче- ние по схеме	Наименование обмоток	Провод	Число витков	Сердечник
Тр, Т Р2 Тр, Тр.	унифицирова » »  I	нный  ПЭЛ 0,12	2540	ТВС-Б сердечник из
	II	ПЭЛ 0,5	69	Ш20 X 22 мм сборка встык
Тр„	III сетевая (I)	ПЭЛ 0,1 2  ПЭЛ 0.64	630  236 + 36	сердечник из
	»	(11)	ПЭЛ 0,64	36 + 236	Ш35 X 51мм сборка
	III  IV  V (накал ламп приемника)	ПЭЛ 0.2  ПЭЛ 0,69  ПЭЛ 1,0	1 слой  281  15	в перекрышку
	VI (иакал ламп телевизора) VII (накал кинескопа)	ПЭЛ 1,35  ПЭЛ 0,55	16  16

Его габариты 560x545x535 мм, вес без упаковки — 40 кг.

Все катушки (кроме катушек УКВ блока) намотаны на
полистироловых каркасах, размеры которых указаны в
табл. 1. Данные дросселей установки сведены в табл. 2,
а трансформаторов в табл. 3.

г. М инск
\ЗЗМгу\

СубвОО Rg 1К

С368ОО

K4

RB
3,9k

ДР)

R15IK

R33

— . .	'2. ’

± УуЗЛдДгВ

ПЛд2Д

R173,9k>

201

^6800

130

kSSL Г?^

R зон

i] !^/z?T

£№6800

•r 00251___

C25Z70 6

6Ф1П

Rgg5lK

^39

445

Сзл.о

Г 1^'

O3S68O 200

$ \300~
+206 \Сг70,05

RtflOOK ^RggZy Л
------ §
СзоЗЗООД^

L21



oS
Ki8 С<8 47 R
1к1 L В25-

£346,85
Дрз

rzzl-Л

’9 3

6800

л5

-Г6П15П

C30

тлп

л13 щип

1,0

6ЦТЛ'с9

470К

'96

4А5 390

+105

51

Дрз'ЛзлЛ25^

Ж м

Ли 6Н1П

nnt1

7X+2306

2Д ±

C117

+0,46

s

К E

RfU)8,8K

8Д 7

.Sl9
T0.05

"111

700k

’•C122
1500

ПП10

ППд

Cee^
0,01

Прг Загзоку^

50110-1278

R/06
100К

220k

\Яз2

4,5 4g д K

ж M

ЛкбПМП

Л<зз 82к

^114
680

± С/о?240

гок
'140
20К

4	3

-X 000000000(Ж>(ЖШШШ^

С93
330'0

’mSO! Т?5

\клР1
1а

^121

узк Л

470к\
R<24200k

~С/40
0,01

-у-—

R1I6 Д> С123

2,0	154,0

nit
Вюз
ЮК
С94

-р 0,И5

£юг1,о 1500 *

_Лзо11

1>134
1500

ТРд ^-ГруГД-МЗ

Ml 'v'~3

Вз1

RgA 47к

135

fi’

ШШ-

М ПТК

Г zokU

Cfl80 qJ

5 V

1 Е R/3
27к

Л,6Ж1П >/2Л26Ф1П

RS38,2k^R5Z/>k

'43I8O Л76НЗП

ЕД \Cio2V

•470К с465





\31Мгц\

220

1,5





ПП4

Уз
47k

H№JlK3b)

Сго

R56
220k

КС2
~Лр!,

1/гЛ6бФ1П " зв2^гЛ(,бФ1П

\С'7б300

R?0
3,3

ИцЗОк^

Tpi

^62"

680K

Сб8
6800
Л3

°79
150k

39k

R59
200k

Л!26П13С
~^СзЛ70

RmnlK

^Goi *

? ’11Ф405,

-Uli—1X1J---t—jlliy,

Лю 6
8-30

C,07^





\0,05\
Сбвозо

1^-

^Сцо
8Д0

'T^J1U

-18-30

зге

ЛЛпФ"1

^2Д 8

Л136П1П

R891,0

0,05
Д-^001

Са0005 RhzZOOK

Os
6Ж1П
5+406

6+186

Пр3*”

V118

4,0

RmZOK

R/34
ОДк

"137
20K

20к
 Rm
nn9-nnt4 f-
ДГ-Ц27 ПП,2~
Cf35150,0 ПП,д

ПП<4

ГГД-9

i± I 1® й/?

'129

Оф

C/32 ^0,0

R.

В ГД ЕЖ~Я

Cf25
~3300

xs

Bk

Rfl}

4

Комбинированная установка «Беларусь-5 »
состоит из телевизорве радиовещательного
приемника и универсального проигрывателя
грампластинок.

Телевизор собран на кинескопе 43ЛК2Б
(размер изображения 360 X 270 мм) и обе-
спечивает высококачественный прием теле-
визионных передач на любом из 1 2-ти ка-
налов.

Радиовещательный приемник имеет 5
диапазонов и УКВ ЧМ диапазон.

С помощью универсального проигрывате-
ля можно воспроизводить грамзапись как с
обычных, так и с долгоиграющих пластинок.
