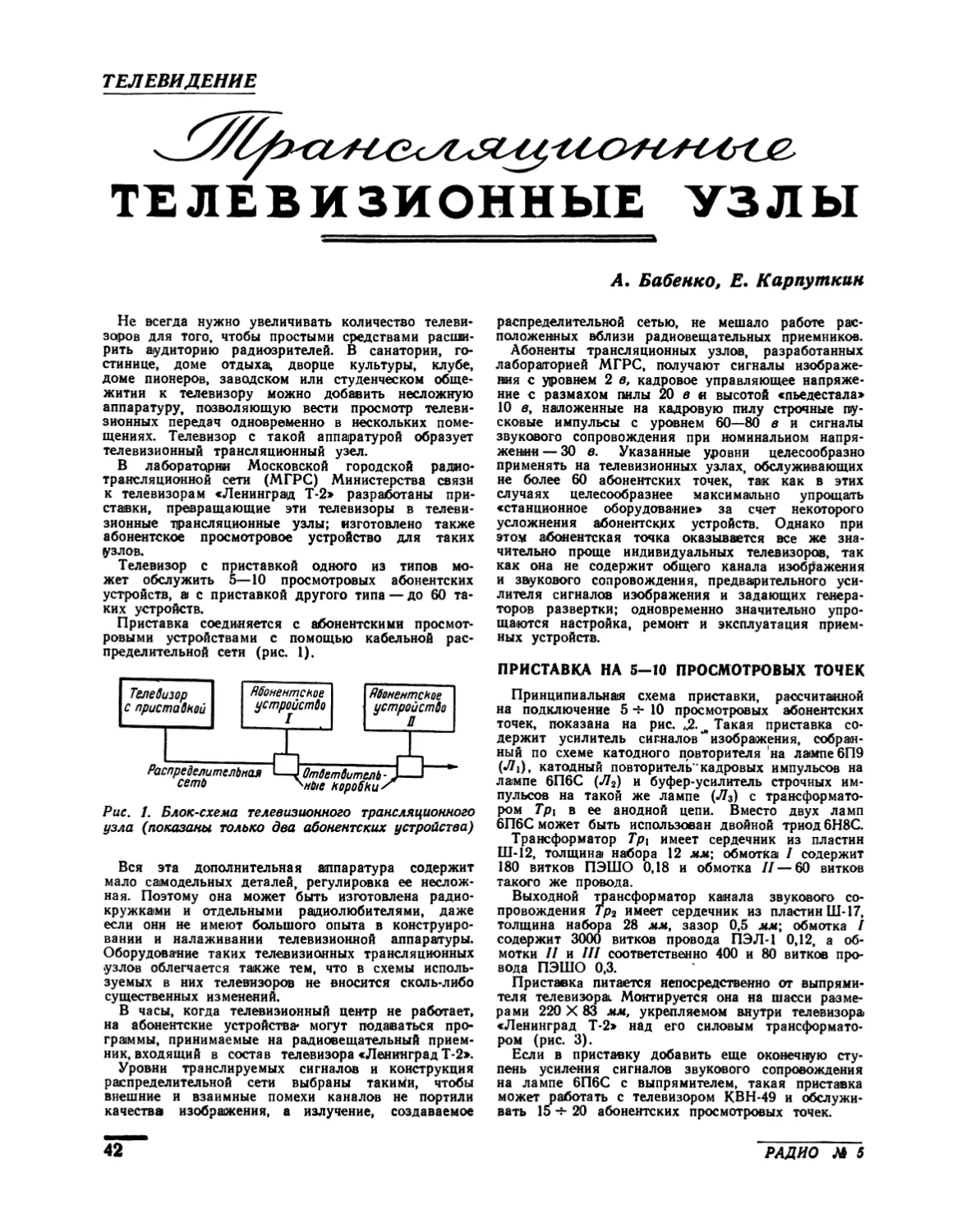

ТЕЛЕВИДЕНИЕ
А. Бабенко, Е. Карпуткин
Не всегда нужно увеличивать количество телеви-
зоров для того, чтобы простыми средствами расши-
рить аудиторию радиозрителей. В санатории, го-
стинице, доме отдыха, дворце культуры, клубе,
доме пионеров, заводском или студенческом обще-
житии к телевизору можно добавить несложную
аппаратуру, позволяющую вести просмотр телеви-
зионных передач одновременно в нескольких поме-
щениях. Телевизор с такой аппаратурой образует
телевизионный трансляционный узел.
В лаборатории Московской городской радио-
трансляционной сети (МГРС) Министерства связи
к телевизорам «Ленинград Т-2» разработаны при-
ставки, превращающие эти телевизоры в телеви-
зионные трансляционные узлы; изготовлено также
абонентское просмотровое устройство для таких
(узлов.
Телевизор с приставкой одного из типов мо-
жет обслужить 5—10 просмотровых абонентских
устройств, а) с приставкой другого типа— до 60 та-
ких устройств.
Приставка соединяется с абонентскими просмот-
ровыми устройствами с помощью кабельной рас-
пределительной сети (рис. 1).
Рис. 1. Блок-схема телевизионного трансляционного
узла (показаны только два абонентских устройства)
Вся эта дополнительная аппаратура содержит
мало самодельных деталей, регулировка ее неслож-
ная. Поэтому она может быть изготовлена радио-
кружками и отдельными радиолюбителями, даже
если они не имеют большого опыта в конструиро-
вании и налаживании телевизионной аппаратуры.
Оборудование таких телевизионных трансляционных
узлов облегчается также тем, что в схемы исполь-
зуемых в них телевизоров не вносится сколь-либо
существенных изменений.
В часы, когда телевизионный центр не работает,
на абонентские устройства* могут подаваться про-
граммы, принимаемые на радиовещательный прием-
ник, входящий в состав телевизора «Ленинград Т-2».
Уровни транслируемых сигналов и конструкция
распределительной сети выбраны такими, чтобы
внешние и взаимные помехи каналов не портили
качества) изображения, а излучение, создаваемое
распределительной сетью, не мешало работе рас-
положенных вблизи радиовещательных приемников.
Абоненты трансляционных узлов, разработанных
лабораторией МГРС, получают сигналы изображе-
ния с уровнем 2 в, кадровое управляющее напряже-
ние с размахом пилы 20 в и высотой «пьедестала»
10 в, наложенные на кадровую пилу строчные пу-
сковые импульсы с уровнем 60—80 в и сигналы
звукового сопровождения при номинальном напря-
жении— 30 в. Указанные уровни целесообразно
применять на телевизионных узлах, обслуживающих
не более 60 абонентских точек, так как в этих
случаях целесообразнее максимально упрощать
«станционное оборудование» за счет некоторого
усложнения абонентских устройств. Однако при
этом абонентская точка оказывается все же зна-
чительно проще индивидуальных телевизоров, так
как она не содержит общего канала изображения
и звукового сопровождения, предварительного уси-
лителя сигналов изображения и задающих генера-
торов развертки; одновременно значительно упро-
щаются настройка, ремонт и эксплуатация прием-
ных устройств.
ПРИСТАВКА НА 5—10 ПРОСМОТРОВЫХ ТОЧЕК
Принципиальная схема приставки, рассчитанной
на подключение 5 -ь 10 просмотровых абонентских
точек, показана на рис. *2. ^ Такая приставка со-
держит усилитель сигналов изображения, собран-
ный по схеме катодного повторителя на лампе 6П9
(Л\)% катодный повторитель'кадровых импульсов на
лампе 6П6С (Л2) и буфер-усилитель строчных им-
пульсов на такой же лампе (Л3) с трансформато-
ром Тр\ в ее анодной цепи. Вместо двух ламп
6П6С может быть использован двойной триод 6Н8С.
Трансформатор Тр\ имеет сердечник из пластин
Ш-12, толщина набора 12 мм; обмотка / содержит
180 витков ПЭШО 0,18 и обмотка // — 60 витков
такого же провода.
Выходной трансформатор канала звукового со-
провождения Тр2 имеет сердечник из пластин Ш-17,
толщина набора 28 мм, зазор 0,5 мм; обмотка /
содержит 3000 витков провода ПЭЛ-1 0,12, а об-
мотки // и /// соответственно 400 и 80 витков про-
вода ПЭШО 0,3.
Приставка питается непосредственно от выпрями-
теля телевизора Монтируется она на шасси разме-
рами 220 X 83 мм, укрепляемом внутри телевизора
«Ленинград Т-2» над его силовым трансформато-
ром (рис. 3).
Если в приставку добавить еще оконечную сту-
пень усиления сигналов звукового сопровождения
на лампе 6П6С с выпрямителем, такая приставка
может работать с телевизором КВН-49 и обслужи-
вать 15-7-20 абонентских просмотровых точек.
42
РАДИО М 5

Рис. 2. Принципиальная схема приставки для под-
ключения к телевизору «Ленинград Т-2» 5+10 про-
смотровых абонентских точек
Зажим 1 присоединяется к шине телевизора, несу*-
щей плюс анодного напряжения, зажим 2 — к сред-
ней точке делителя из сопротивлений /?42 " #43 теле-
визора «Ленинград* Т-2», зажим 3— к сетке выход-
ной лампы 6Ф6С кадровой развертки, зажим 4 —
к незаземленному проводу цепа накала телевизора,
зажим 5 — к выводу из желтого провода транс-
форматора Трз блокинг-генератора строчной раз-
вертки телевизора; выходной трансформатор телеви-
зора отключается, в анодную цепь Лампы дконечной
ступени канала звукового сопровождения через за-
жимы 6 и 7 приставки включается первичная об-
мотка 1 ее трансформатора Тръ а звуковая катуш-
ка громкоговорителя телевизора подключается к за-
жимам 8 и 9 приставки; к зажиМам 10 и 11
подключаются жилы кабеля РД,по которому транс-
лируются телевизионные сигналы изображения и
сигналы синхронизации; к зажимам 12 и 13 под-
ключаются жилы кабеля ТРВК, по которому транс-
лируется звуковое сопровождение; зажим 8 соеди-
няется с оболочками кабелей и с Шасси телевизора
ПРИСТАВКА НА 25-60 ПРОСМОТРОВЫХ ТОЧЕК
Трансляция телевизионных передач 25 абонентам
может быть осуществлена' путем добавления к теле-
визору одиннадцатиламповой приставки (рис. 4).
Рассчитана эта приставка на подключение к ней
трех распределительных линий и поэтому имеет
три выходные ступени канала изображения, выпол-
ненные по схеме катодного повторителя (с лампами
Л4, Л5, Л6).
В выходной ступени схемы строчной развертки
используется лампа Г-807 (Л2), в анодную цепь
которой включен трансформатор Тр4. Выходная
ступень кадровой развертки работает в режиме ка-
тодного повторителя с лампой 6ПЗС (Лз). На за-
жим «Выход развертки» подключаются соответ-
ствующие жилы кабелей всех трех распределитель-
ных линий. В выпрямителе, питающем выходные
Рис. 3. Расположение приставки по схеме рис. 2
в телевизоре «Ленинград Т-2»
РАДИО М &
43
ступени канала изображения и разверток, работает
кенотрон 5ЦЗС (Л\) с силовым трансформато-
ром Тр\.
Оконечная двухтактная ступень канала звукового
сопровождения собрала на двух лампах типа Г-807
(Лю и Лц). На их аноды подается напряжение
около 700 в от выпрямителя, выполненного по мо-
стовой схеме, в котором работают кенотроны 5Ц4С
(Л7, Л8),>5ЦЗС (Лд) и силовой трансформатор Тр2
(накал ламп Л7 и Л8 осуществляется от обмоток
трансформатора Трз). Выходная мощность этой сту-
пени 40_-7-50 вт. Смещение на управляющие сетки
ее ламп подается от однополупер и одного выпрями-
теля, в котором работает селеновый столбик ВС;
напряжение на него подается с обмотки // транс-
форматора Трз. Последний не имеет сетевой об-
мотки; на его обмотку / подается напряжение 6,3 в
с обмотки накала трансфорхматора Тр2.
Тр\ и Тр2 — силовые трансформаторы от телеви-
зора КВН-49.
Трансформатор Тр$ имеет сердечник из пластин
Ш-25, толщина набора 25 мм; обмотка / содержит
63 витка провода ПЭЛ-1 1,5 мм, обмотка // —
600 витков ПЭЛ-1 0,1, а обмотки /// и IV — по
50 витков провода ПЭЛ-1 1,08 мм.
Трансформатор Тр4 имеет сердечник из пластин
Ш-12, толщина набора 12 мм; обмотка / имеет
180 витков, а обмотка // — 60 витков провода
ПЭШО 0,18.
Трансформатор Тр5 имеет сердечник из пластин
Ш-20, толщина набора 40 мм; обмотка / имеет

Рис. 4. Принципиальная схема приставки для питания от телевизора «Ленинград Т-2» 25 просмот-
ровых абонентских точек. Зажим 1 присоединяется к желтому выводу трансформатора Тр3 бло-
кинг-генератора строчной развертки телевизора; зажим 2 — к незаземленному концу вторичной
обмотки выходного трансформатора канала звукового сопровождения; зажим 3 — к средней точ-
ке делителя, состоящего из сопротивлений R42 « /?4з; зажим 5 — к управляющей сетке лампы
кадровой развертки телевизора; зажим 4 соединяется с шасси телевизора, к нему же подклю-
чается оболочка кабеля РД
2000 битков провода ПЭЛ-1 0,2, а обмотки II и
III—по 6500 витков провода ПЭЛ-1 0,07.
Трансформатор 7р6 имеет сердечник из пластин
Ш-20 (укороченных), толщина набора 45 мм; об-
мотка / содержит 850 + 850 витков провода ПЭЛ-1
0,23, а обмотка//—180 витков провода ПЭЛ-1 1,08.
Если заменить лампы Л4, Л5 и Л6 типа 6П9 лу-
чевыми тетродами Г-807 и применить в качестве
силовых трансформаторов Тр\ и Тр2 трансформа-
торы от телевизора «Ленинград Т-2», то количество
обслуживаемых просмотровых точек можно увели-
чить до 60 (при мапистральном способе прокладки
|респредел1ительной сети).
Управление телевизорами, к которым добавлены
описанные приставки, ничем не отличается от упра-
вления обычными телевизорами.
АБОНЕНТСКОЕ ПРОСМОТРОВОЕ УСТРОЙСТВО
Принципиальная схема абонентского устройства
телевизионного трансляционного узла приведена на
рис. 5. Оно содержит четыре лампы. Левый триод
лампы 6Н8С (Лх) является усилителем кадрового
управляющего напряжения, а правый — (разрядной
лампой строчной развертки. Лампа Г-807 (Л2) ис-
пользуется в выходной ступени схемы строчной
развертки, лампа 6П9 (Л4) — в усилителе сигналов
изображения и кенотрон 1Ц1С (Л3) — в высоко-
вольтном выпрямителе.
Выпрямитель для питания анодно-экранных цепей
ламп выполнен на селеновых столбиках ВС-25.
Строчной трансформатор Тр2, дроссель Дрх кад-
ровой развертки, отклоняющая система могут быть
взяты от телевизора типа КВН-49. Фокусирующая
катушка перематывается; она должна иметь
25 000 витков провода ПЭЛ-1 0,1.
Трансформатор Трх имеет сердечник из пластин
Ш-14, толщина набора 14 мм; его обмотка / содер-
жит 750 витков провода ПЭЛ-1 0,12, а обмотка //—
44 витка провода ПЭЛ-1 0,47 (»в случае применения
громкоговорителя ГДМ 0,15 «Октава»).
Трансформатор 7р3 имеет сердечник из пластин
Ш-25, толщина набора 45 мм\ его обмотка / имеет
345 + 55 витков провода ПЭЛ-1 0,69 и 290 витков
провода ПЭЛ-1 0,49 (для сети 110, 127, 220 в);
обмотка //—ИЗО витков ПЭЛ-1 0,25, обмотки ///
и IV — по 22 витка ПЭЛ-1 1,16.
Дроссель Др2 имеет сердечник из пластин Ш-17,
толщина набора 30 мм, завор 0,5 мм; его обмотка
содержит 2800 витков провода ПЭЛ-1 0,23.
Корректирующие дроссели © анодной цепи лам-
пы Л* (L\ и L2) имеют индуктивность 210 и
145 мкгн соответственно.
При помощи сопротивления /?4 регулируется ли-
нейность кадров. Сдвиг кадра в вертикальном направ-
лении осуществляется при помощи сопротивле-
ния Re, а сдвиг кадра по горизонтали — сопротив-
лением /?2з- Яркость изменяегся сопротивлением Rw
и фокусировка луча!—сопротивлением R23. Амплитуда
кадров изменяется при помощи сопротивления R2±
Сопротивление Ru является регулятором громкости.
44
РАДИО М 5

Рис. 5. Принципиальная схема абонентского просмотрового устройства: к зажиму 1 присоеди-
няется жила кабеля, по которой поступают напряжения развертки; к зажиму 2 —жила кабеля,
служащая для передачи сигналов изображения; металлическая оплетка этого кабеля соединяет-
ся с шасси устройства; к зажимам 3 и 4 присоединяется кабель, по которому передаются сиг-
налы звукового сопровождения
Конструктивное выполнение абонентского устрой-
ства показано на рис. 6.
В абонентском устройстве с электроннолучевой
трубкой 23ЛК1Б целесообразно применить эконо-
мичную строчную раевертку, описанную Г. Соколо-
вым в № 12 «Радио» за 1952 год. В этом случае
вместо кенотрона! 1Ц1С применяется кенотрон
1Ц7С, а в демпфере — кенотрон 6Ц5С
РАСПРЕДЕЛИТЕЛЬНАЯ СЕТЬ
Распределительные линии телевизионного транс-
ляционного узла, по которым передаются сигналы
Рис. 6. Вид на абонентское устройство сбоку
изображения и синхронизации, лучле всего выпол-
нить двухпроводным экранированным кабелем типа
РД. По одной жиле кабеля и оплетке транслиру-
ются строчные пусковые импульсы и пилообразное
напряжение кадровой развертки, а по другой жиле и
оплетке — сигналы изображения. При отсутствии ка-
беля РД можно применить любой другой 2-жильный
провод с металлической или свинцовой оболочкой,
однако длина линии из таких проводов не может
быть более 50 м, так как они обладают большим
затухавдгем для частот, соответствующих спектру ка-
нала изображения. Применение неэкранированных
кабелей недопустимо, так как в этом случае рас-
пределительная телевизионная трансляционная сеть
будет излучать и создавать большие помехи радио-
вещательному приему.
Существуют два способа прокладки распредели-
тельных сетей: шлейфовый и магистральный.
Разработанный и испытанный лабораторией МГРС
магистральный способ 'прокладки телевизионных се-
тей предусматривает включение абонентских отводов
в магистральные линии каналов сигналов изображе-
ния и синхронизации посредством активных делите-
лей, смонтированных в специальных ответвительных
коробках.
Схема такой коробки приведена на рис. 7. Ка«
видно из этой схемы, магистральная кабельная
жила канала сигналов изображения соединяется
с абонентской жилой эюго же канала через сопро-
тивление Rd* Величина его находится по формуле.
где Wuar—волновое сопротивление кабеля маги-
страли;
Wa— то же кабеля абонентского отвода;
п — число отводов от данной коробки.
РАДИО М 5
45

Рис, 7. Схема ответвительной коробки. Сопротивле-
ние Нк имеется только в первой коробке
Каждый отвод нагружается на сопротивление
/? = №*•
Такая система применима для линий, имеющих
не более пяти-шести ответвительных коробок при
условии, что последние располагаются на расстоя-
нии 3—4 м друг от друга (высота этажа). В этом
случае всю линию можно рассматривать состоящей
из двух участков — ненагруженного (до первой ко-
робки) и участка с распределенной нагрузкой — от-
водами. Для того чтобы два указанных участка
были согласованы друг с другом, в первой ответ-
вительной коробке «устанавливается сопротивле-
ние #ж, рассчитанное так, чтобы его величина
в сумме с величиной полного входного сопротивле-
ния участка с распределенной нагрузкой была рав-
на величине волнового сопротивления магистраши.
Магистральный провод канала развертки соеди-
няется с соответствующей жилой кабеля абонент-
ского отвода через ограничительное сопротивление
/?огр» величина которого не должна превышать
200 ом.
Звуковое сопровождение во всех случаях подает-
ся по отдельному кабелю типа ТРВК 0,5X2 так же,
как и на обычных радиотрансляционных сетях.
С каждой ступени усилителя сигналов изображе-
ния, нагруженного линией, желаггельно снять частот-
ную характеристику. Для этой цели на вход уси-
лителя сигналов изображения телевизора подается
сигнал от генератора стандартных сигналов ГСС-6,
а в цепь управляющих сеток выходных ламп при-
ставки включается катодный вольтметр ВКС-7А
(к концам сопротивления #17, рис. 4). Второй ка-
тодный вольтметр включается на вход линии. Под-
держивая постоянный уровень на входе катодного
повторителя, снимают частотную характеристику ка-
нала изображения в диапазоне частот от 150 кгц
до 5 мггц. Соотношение между минимальным и ма-
ксимальным значениями входного напряжения ли-
нии » этом диапазоне частот не должно быть мень-
ше 0,75. В противном случае необходимо более
точно подобрать величину корректирующего сопро-
тивления Нк в первой ответвительной коробке.
Рекомендуется также снять частотные характери-
стики тракта до входов просмотровых устройств.
Отношение минимального напряжения к максималь-
ному в пределах полосы пропускания на конце пер-
вого от ^зла абонентского отвода не должно быть
меньше 0,75; на последнем отводе линии это отно-
шение должно быть близко к единице, а на» средних
отводах приближаться к 0,8.
Телевизионный центр Томского политехнического института
Радиоклубы и радиолюбительский
актив ряда городов начали по при-
меру харьковских радиолюбителей
строить малые телевизионные центры.
В Томске друппа радиолюбителей
Политехнического института и
актив Научного студенческого обще-
ства радиотехнического факультета
этого института при помощи дирек-
ции и партийной организации инсти-
тута принялись за изготовление от-
дельных узлов телевизионного центра.
Большое участие в этом деле принял
также физико-технический факуль-
тет. Постройка телецентра осу-
ществлялась под руководством асси-
стента физико-технического факуль-
тета В. С. Мелихова.
Почти полтора года упорного тру-
да — и малый телевизионный центр
Томского политехнического института
начал первые в Сибири опытные те-
левизионные передачи.
Контрольный пункт теле-
центра .
Первая телевизионная передача
кинофильма со звуковым сопровожде-
нием была принята на телевизор
с обычной осциллографической
трубкой, изготовленный в Томском
политехническом институте. После
этого работники Томского малого
телевизионного центра демонстри-
ровал» телевизионную передачу
киножурнала со звуковым сопро-
вождением на пленуме Томского го-
родского комитета партии.
В настоящее время коллектив
телевизионного центра работает над
повышением мощности передатчика
сигналов изображения и добивается
четкости 625 строк, соответствующей
общесоюзному стандарту.
Несмотря на большой объем и
сложность предстоящей работы, кол-
лектив телецентра надеется завер-
шить ее в сравнительно короткий срок.
г, Томск А Бакакин
46
РАДИО М 5
