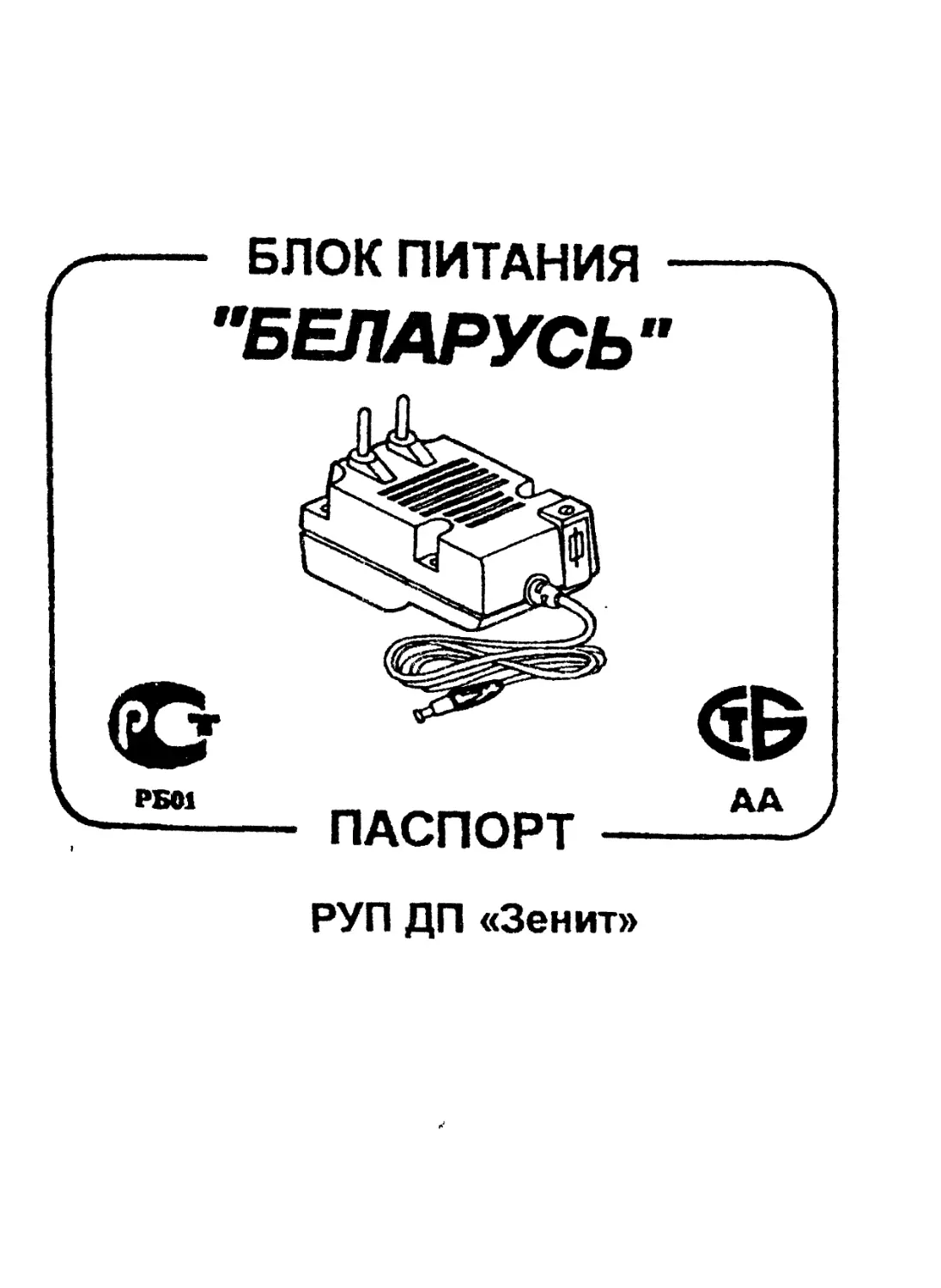

БЛОК ПИТАНИЯ
"БЕЛАРУСЬ"
РУП ДП «Зенит»
1	Общие указания
Блок питания "Беларусь** предназначен для питания бытовой радиоэлектронной аппаратуры от сети переменного тока.
Параметры блока гарантируются при емкости нагрузки не менее 2200 мкФ.
При покупке блока питания необходимо: требовать проверки его работоспособности; убедиться в наличии в паспорте даты продажи, штампа магазина; проверить сохранность пломб; проверить комплектность согласно паспорту, не вскрывая полиэтиленовую упаковку; завод-изготовитель принимает претензии по некомплектности только при предъявлении невскрытого пакета.
НЕДОПУСТИМО ОСТАВЛЯТЬ БЛОК ПИТАНИЯ БЕЗ НАГРУЗКИ ВКЛЮЧЕННЫМ В ЭЛЕКТРОСЕТЬ.
Блок питания рассчитан на эксплуатацию в условиях по ГОСТ 15150-69 для исполнения У категории 1.1 при температурах от 1 до 45 °C.
БЛОК ПИТАНИЯ НЕ ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ И ЭКСПЛУАТАЦИИ ВО ВЗРЫВООПАСНЫХ И ПОЖАРООПАСНЫХ ЗОНАХ.
2	Основные технические данные
По типу защиты от поражения электрическим током блок питания относится к классу II.
Номинальное напряжение питания от сети переменного тока - 220 В с допустимым отклонением *-10 % с частотой (50 +- 0,5) Гц.
Выходное напряжение блока питания при номинальном напряжении питания при емкости нагрузки 2200мкФ должно соответствовать таблице 1
Таблица 1- Зависимость выходного напряжения от номинального тока нагрузки
1н, А	0,1 А	ОДА	0,7 А
11вых, В	15В	12В	10В
Мощность, потребляемая блоком питания при номинальном напряжении питания и токе нагрузки 0,4 А, - не более 12 ВА.
Ток холостого хода - не более 30 мА.
Масса блока питания - не более 0,39 кг.
Габаритные размеры блока питания - 89x58x70 мм
Схема электрическая принципиальная приведена на рисунке 1.
БЛОК ПИТАНИЯ
Схема электрическая принципиальная
Рисунок 1
Примечание - Предприятие-изготовитель может применять электрорадиоэлементы, отличающиеся от указанных в схеме, не ухудшающие технические характеристики блока питания.
3	Комплектность
В комплект поставки блока питания входят:
а)	блок питания "Беларусь"	1 шт.
б)	паспорт	1 шт.
в)	вставка плавкая ВПТ6-7	1 шт.
г)	упаковочный пакет	1 шт.
4	Правила эксплуатации
ВНИМАНИЕ: ОТКЛЮЧАТЬ И ВКЛЮЧАТЬ БЛОК ПИТАНИЯ В СЕТЬ НЕОБХОДИМО ТОЛЬКО ПРИ ВЫКЛЮЧЕННОЙ НАГРУЗКЕ!
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТИРОВАТЬ БЛОК ПИТАНИЯ ПРИ ТОКЕ НАГРУЗКИ БОЛЕЕ 700 мА. ЗАПРЕЩАЕТСЯ СКРУЧИВАТЬ В УЗЛЫ ШНУР БЛОКА ПИТАНИЯ.
Замену вставки плавкой ВПТ6-7, которая расположена в корпусе блока питания, потребитель может производить согласно рисунку 2.
ЗАМЕНУ ВСТАВКИ ПЛАВКОЙ, А ТАКЖЕ ВСЕ ПРОФИЛАКТИЧЕСКИЕ РАБОТЫ ПРОИЗВОДИТЬ ТОЛЬКО ПОСЛЕ ОТКЛЮЧЕНИЯ БЛОКА ПИТАНИЯ ОТ СЕТИ.
ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ САМОДЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ.
ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ БЛОК ПИТАНИЯ ВОЗДЕЙСТВИЮ КАПЕЛЬ И БРЫЗГ.
ПО ОКОНЧАНИИ РАБОТЫ БЛОК ПИТАНИЯ ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН ОТ СЕТИ.
Рисунок 2 ~ Замена вставки плавкой
5	Гарантийные обязательства
Блок литания "Беларусь" соответствует утвержденному образцу.
Предприятие-изготовитель гарантирует соответствие изделия требованиям технических условий ТУ РБ 14760177.013-96 при соблюдении
потребителем условий и правил эксплуатации, изложенных в настоящем паспорте.
Гарантийный срок эксплуатации -12 месяцев со дня продажи через розничную торговую сеть. Гарантийный срок хранения - 2,5 года со дня изготовления.
В течение гарантийного срока эксплуатации в случае неисправности изделия владелец имеет право на бесплатный ремонт.
При отсутствии в паспорте штампа предприятия, продавшего изделие, и даты продажи, претензии к качеству работы изделия не принимаются и гарантийный ремонт не производится.
ВНИМАНИЕ: ЕСЛИ ИЗДЕЛИЕ ВЫШЛО ИЗ СТРОЯ ПО ВИНЕ ЕГО ВЛАДЕЛЬЦА ИЗ-ЗА НЕПРАВИЛЬНОЙ ЭКСПЛУАТАЦИИ; НЕСОБЛЮДЕНИЯ УКАЗАНИЙ, ПРИВЕДЕННЫХ В НАСТОЯЩЕМ ПАСПОРТЕ; НЕБРЕЖНОГО ОБРАЩЕНИЯ; ПИТАНИЯ НАПРЯЖЕНИЕМ, НЕСООТВЕТСТВУЮЩИМ УКАЗАННОМУ В ПАСПОРТЕ, ПРИ НАЛИЧИИ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ (ТРЕЩИН;, СКОЛОВ, ГЛУБОКИХ ЦАРАПИН), ИЗДЕЛИЕ СНИМАЕТСЯ С ГАРАНТИИ И РЕМОНТ ПРОИЗВОДИТСЯ ЗА СЧЕТ ВЛАДЕЛЬЦА!
Срок службы изделия -10 лет.
Адрес изготовителя: Республика Беларусь, 212030г. Могилев, ул. Гришина, 94, РУПДП «Зенит, отдел маркетинга: тел . (0222) 26 11 47, 26 94 13, факс (0222) 26 41 64, E-mail: zenit_mogtlev@rambler.ru, zenit_mogilev@tut.by.
6	Свидетельство о приемке и продаже
Блок питания "Беларусь" соответствует требованиям
ТУ РБ 14760177.013-96 и признан годным для эксплуатации.
Дата выпуска.
Штамп ОТК
Продан Дата продажи
Наименование предприятия торговли Нена	'
* - обозначение цены производится непосредственно розничными торговыми предприятиями в соответствии с Положением по свободным ценам
Сертификат соответствия Беларуси
N BY/112 03.1.1.АА18451, выданный БелГИСС, г. Минск, ул. Мележа, 3, тел.262-14-18.
7 Адреса ремонтных мастерских:
1.	РУП ДП «Зенит» 212030, г.Могилев, ул. Гришина, 94, т. (0222) 26 23 24, 26 42 28
2.	ОАО «Гродненский ОТТЦ «Гарант», 230002, г. Гродно, ул. Врублевского, 86/1, т/факс (0152). 43 66 58, т. 43 57 36
3.	ОАО «Витебский ОТТЦ «Гарант», 210029, г. Витебск, Московский пр-т, 66, т/факс (0212) 47 90 26, 47 92 37, 47 23 38, т. 47 81 81,47 41 22, 47 91 91
4.	УТП «Орша-Гарант», 211030, г.Орша, Витебская обл., ул. Флерова, 2, т/факс (02162) 3 53 05, т. 3 85 90, 3 85 95
5.ОАО «Гомельский ОТТЦ «Гарант», 246028, г. Гомель, ул. Советская, 106, т.(0232) 57 27 81, 57 45 48, факс 57 29 97
6. ОАО «Брестоблгарант», 224023, г. Брест, ул. Московская, 342/2, т/факс (0162) 41 19 22, 42 43 23, т.41 19 23
7. Представитель РУПДП «Зенит» в г. Минске -- Залесский Н.В. т. (017) 263 23 25
