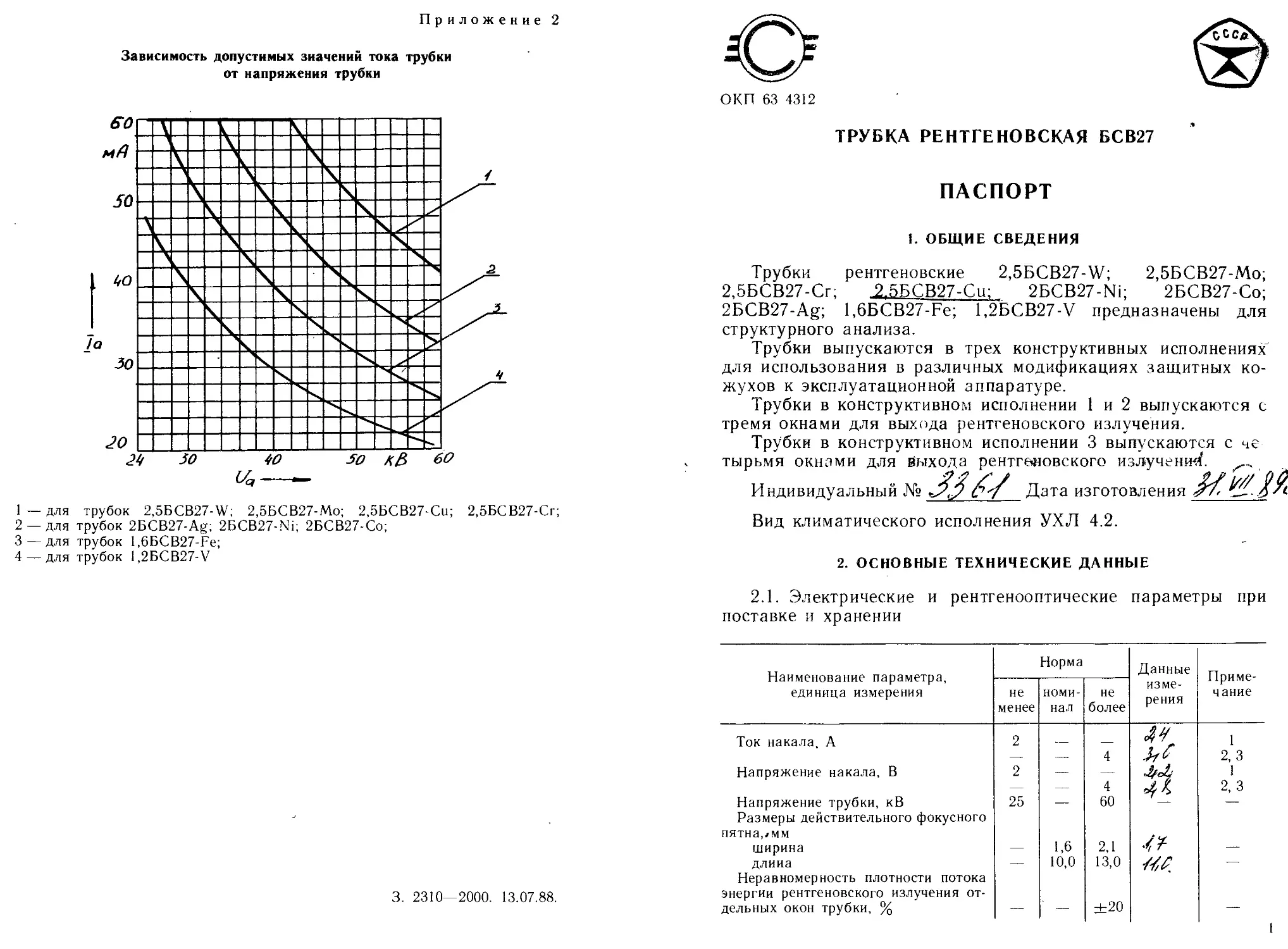

Зависимость допустимых значений тока трубки
от напряжения трубки

1—для трубок 2.5BCB27-W; 2,5БСВ27-Мо; 2,5БСВ27-Си; 2,5БСВ27-Сг;

2 —для трубок 2BCB27-Ag; 2BCB27-Ni; 2БСВ27-Со;

3—для трубок 1,6БСВ27-Бе;

4 — для трубок 1,2БСВ27-У

3. 2310—2000. 13.07.88.
ОКП 63 4312

ТРУБКА РЕНТГЕНОВСКАЯ БСВ27

ПАСПОРТ

1.	ОБЩИЕ СВЕДЕНИЯ

Трубки рентгеновские 2,5BCB27-W;	2,5БСВ27-Мо;

2,5БСВ27-Сг;	2.5БСВ27-Си; 2BCB27-Ni; 2БСВ27-Со;

2BCB27-Ag; 1,6БСВ27-Бе; 1,2БСВ27-У предназначены для

структурного анализа.

Трубки выпускаются в трех конструктивных исполнениях
для использования в различных модификациях защитных ко-
жухов к эксплуатационной аппаратуре.

Трубки в конструктивном исполнении 1 и 2 выпускаются с

тремя окнами для выхода рентгеновского излучения.

Трубки в конструктивном исполнении 3 выпускаются с че
тырьмя окнами для Выхода рентгеновского излучений.

Индивидуальный № Л/У/ Дата изготовления

Вид климатического исполнения УХЛ 4.2.

2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1.	Электрические и рентгенооптические параметры при
поставке и хранении

Наименование параметра, единица измерения	Норма			Данные изме- рения	Приме- чание
	не менее	номи- нал	не более
Ток накала, А	2						1
	—	—	4		2, 3
Напряжение накала, В	2	—	—		1
	—	—	4		2, 3
Напряжение трубки, кВ	25	—	60	—	—
Размеры действительного фокусного пятна,/мм  ширина			1,6	2,1	•О
длииа	—	10,0	13,0		—
Неравномерность плотности потока энергии рентгеновского излучения от- дельных окон трубки, %	—	—	+20		—
Наименование параметра,
единица измерения

Норма

не номи- не
менее нал более

Данные
изме-
рения

Приме-
чание

Относительная загрязненность спек-,
тра рентгеновского Излучения побоч-
ными линиями, %

Угол раствора рабочего пучка рент-
геновского излучения, градус

Примечания: 1. При напряжении трубки 60 кВ, токе трубки 10 мА.

2.	При напряжении трубки 25 кВ, токе трубки 60 мА для
2.5BCB27-W; 2,5БСВ27-Мо; 2,5БСВ27-Сг; 2,5БСВ27-Си;
2BCB27-Ag; 2БСВ27-Со; 2BCB27-N1; 1,6BCB27-Fe.

3.	При напряжении трубки 25 кВ, токе трубки 48 мА для
1,2BCB27-V.

2.2.	Рентгенооптический параметр, изменяющийся в про-
цессе эксплуатации.

Относительная загрязненность спектра рентгеновского
излучения побочными линиями, %, не более	2,0

2.3.	Предельно допустимые режимы эксплуатации

Наименование параметра, единица измерения	Норма
	не менее	не более
Напряжение накала, В	2	4
Ток накала, А	2	4
Напряжение'трубки, кВ  Ток трубки, мА:  для 2,5BCB27-W; 2,5БСВ27-Мо; 2,5БСВ27-Сг;  2,5BCB27-Cu; 2BCB27-Ni; 2БСВ27-Со;	25	60
2BCB27-Ag; 1,6BCB27-Fe	—	60
для 1,2BCB27-V  Номинальная мощность трубки, кВт: для 2,5BCB27-W; 2,5БСВ27-Мо; 2,5БСВ27-Сг;	—	48
2,5БСВ27-Си	—	2,5
для 2BCB27-Ni; 2БСВ27-Со; 2BCB27-Ag	—	2,0
для 1,6BCB27-Fe	—-	1,6
для 1,2BCB27-V  Режим работы трубки: длительный	—	1,2

Примечания: 1. Усредненная зависимость тока накала от напряжения накала
приведена в приложении 1.

2.	Зависимость допустимых значений тока трубки от напряже-
ния трубки лриведена в приложении 2.

2.4.	Минимальная наработка — 1000 ч.

80%-ный срок сохраняемости трубок не менее 4 лет.
2.5.	Габаритные размеры трубки:

Конструктивные исполнения 1, 2

длина, мм, не более	-	236

диаметр стеклянной части, мм, не более	55

Масса, кг, не более	1,25

Конструктивное исполнение 3

длина, мм, не более	238

диаметр стеклянной части, мм, не более	55

Масса, кг, не более	1,25

2.6.	Содержание драгоценных металлов:

для трубок 2,5BCB27-W; 2,5БСВ27-Мо; 2,5БСВ27-Сц

2,5БСВ27-Сг;	2БСВ27-№; 2БСВ27-Со; 1,6БСВ27Ге’

1,2БСВ27-У:

конструктивного исполнения 1 и 3
серебра — 2,13971 г в контакте, колпачке, гильзе с анодом;
конструктивного исполнения 2

серебра — 2,00989 г в контакте, колпачке, гильзе с анодом;

для трубок 2BCB27-Ag:

конструктивного исполнения 1 и 3
серебра — 2,29647 г в контакте, колпачке, гильзе с анодом;
конструктивного Исполнения 2

серебра — 2,16665 г в контакте, колпачке, гильзе с анодом.

2.7.	Содержание цветных металлов:

вольфрам и его сплавы — 1,4 г в катоде, мишени;

кобальт и его сплавы — 5 г в аноде;

медь и ее сплавы — 883,4 г в гильзе, кольце, в.улке,
фланце, аноде, колпачке, пробке
патрубке, трубке, гайке, шайбе;
молибден и его сплавы — 10,3 г в мишени, выводах;

никель и его сплавы	— 3,5 г в экране, мишени, перемычке;

олово и его сплавы	— 8,2 г в охладителе, трубке собран-

ной;

титан и его сплавы — 7 г в головке.

3.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Трубка рентгеновская	БСВ27___________________

номинальная	символ материала

мощность

мишени

конструктивное исполнение

индивидуальный №	__

соответствует техническим условиям ОДО.339.384 ТУ и приз-

нана годной для эксплуатации.
Дата приемки

а-*5' 'л

Штамп ОТК

Перепроверка произведена

дата

Штамп ОТК
