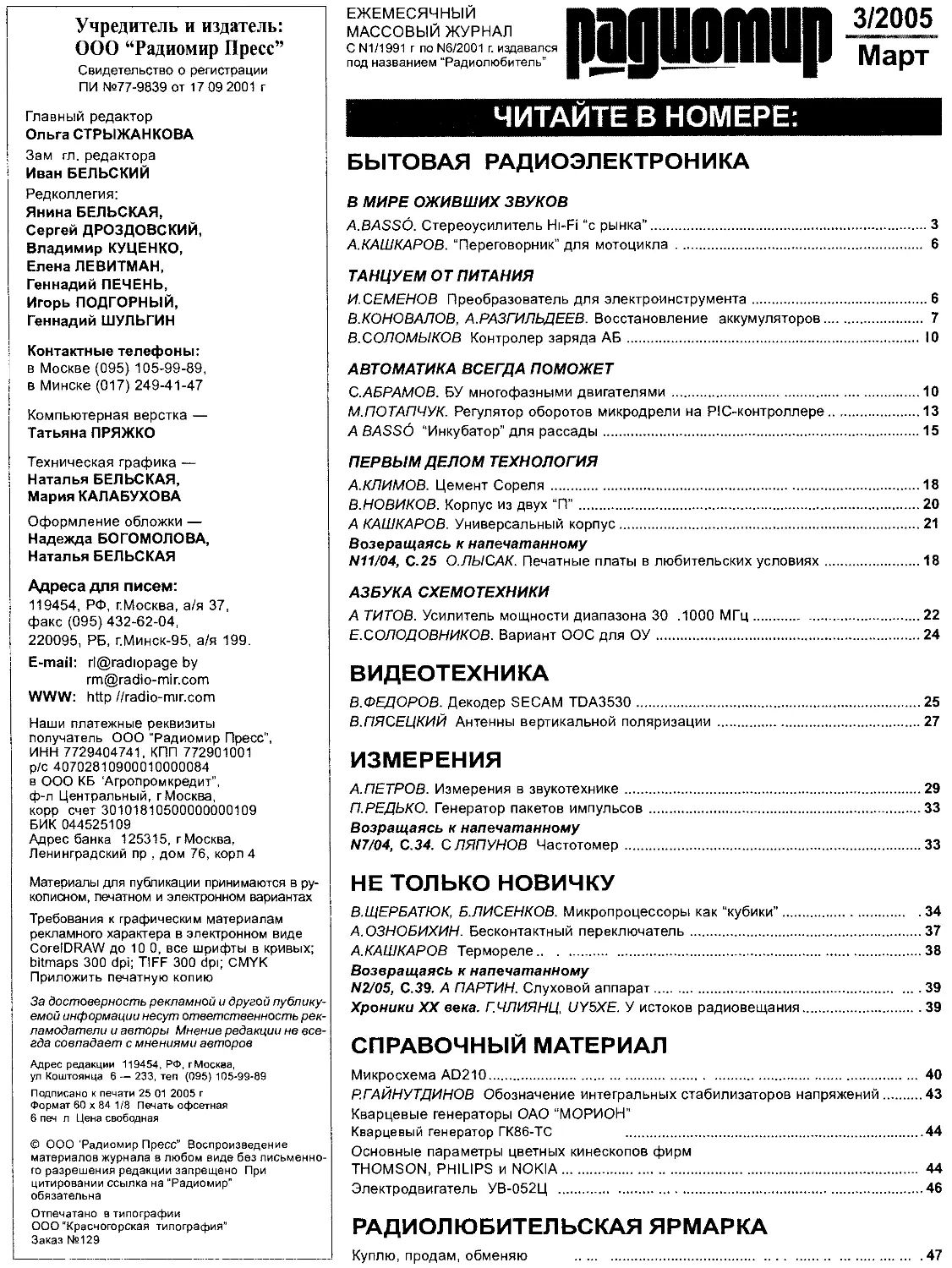

Учредитель и издатель: ООО “Радиомир Пресс” Свидетельство о регистрации ПИ №77-9839 от 17 09 2001 г
Главный редактор
Ольга СТРЫЖАНКОВА
Зам гл. редактора Иван БЕЛЬСКИЙ
Редколлегия:
Янина БЕЛЬСКАЯ, Сергей ДРОЗДОВСКИЙ, Владимир КУЦЕНКО, Елена ЛЕВИТМАН, Геннадий ПЕЧЕНЬ, Игорь ПОДГОРНЫЙ, Геннадий ШУЛЬГИН
Контактные телефоны: в Москве (095) 105-99-89, в Минске (017) 249-41-47
Компьютерная верстка —
Татьяна ПРЯЖКО
Техническая графика — Наталья БЕЛЬСКАЯ, Мария КАЛАБУХОВА
Оформление обложки — Надежда БОГОМОЛОВА, Наталья БЕЛЬСКАЯ
Адреса для писем:
119454, РФ, г.Москва, а/я 37, факс (095) 432-62-04,
220095, РБ, г.Минск-95, а/я 199.
E-mail: rl@radiopage by rm@radio-mir.com
WWW: http //radio-mir.com
Наши платежные реквизиты получатель ООО “Радиомир Пресс", ИНН 7729404741, КПП 772901001 р/с 40702810900010000084 в ООО КБ ‘Агропромкредит”, ф-л Центральный, г Москва, корр счет 30101810500000000109 БИК 044525109
Адрес банка 125315, г Москва, Ленинградский пр , дом 76, корп 4
Материалы для публикации принимаются в рукописном, печатном и электронном вариантах
Требования к графическим материалам рекламного характера в электронном виде CorelDRAW до 10 0, все шрифты в кривых; bitmaps 300 dpi; TIFF 300 dpi; CMYK Приложить печатную копию
За достоверность рекламной и другой публикуемой информации несут ответственность рекламодатели и авторы Мнение редакции не всегда совпадает с мнениями авторов
Адрес редакции 119454, РФ, г Москва, ул Коштоянца 6 — 233, тел (095) 105-99-89
Подписано к печати 25 01 2005 г
Формат 60 х 84 1/8 Печать офсетная 6 печ л Цена свободная
© ООО ‘Радиомир Пресс” Воспроизведение материалов журнала в любом виде без письменного разрешения редакции запрещено При цитировании ссылка на “Радиомир” обязательна
Отпечатано в типографии ООО “Красногорская типография” Заказ №129
ЕЖЕМЕСЯЧНЫЙ МАССОВЫЙ ЖУРНАЛ
С N1/1991 г по N6/2001 г. издавался под названием “Радиолюбитель”
paguomup
3/2005 Март
ЧИТАЙТЕ В НОМЕРЕ:
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
В МИРЕ ОЖИВШИХ ЗВУКОВ A.BASSO. Стереоусилитель Hi-Fi “с рынка”......................3
А.КАШКАРОВ. “Переговорник” для мотоцикла .................... 6
ТАНЦУЕМ ОТ ПИТАНИЯ И.СЕМЕНОВ Преобразователь для электроинструмента..............6
В.КОНОВАЛОВ, А.РАЗГИЛЬДЕЕВ. Восстановление аккумуляторов..... 7
В.СОЛОМЫКОВ Контролер заряда АБ................................. I0
АВТОМАТИКА ВСЕГДА ПОМОЖЕТ С.АБРАМОВ. БУ многофазными двигателями.......................10
М.ПОТАПЧУК. Регулятор оборотов микродрели на PIC-контроллере.13
A BASSO “Инкубатор" для рассады..............................15
ПЕРВЫМ ДЕЛОМ ТЕХНОЛОГИЯ А.КЛИМОВ. Цемент Сореля......................................18
В.НОВИКОВ. Корпус из двух “П” ...............................20
А КАШКАРОВ. Универсальный корпус.............................21
Возвращаясь к напечатанному N11/04, С.25 О.ЛЫСАК. Печатные платы в любительских условиях.18
АЗБУКА СХЕМОТЕХНИКИ А ТИТОВ. Усилитель мощности диапазона 30 .1000 МГц...........22
Е.СОЛОДОВНИКОВ. Вариант ООС для ОУ...........................24
ВИДЕОТЕХНИКА
В.ФЕДОРОВ. Декодер SECAM TDA3530.............................25
В.ПЯСЕЦКИЙ Антенны вертикальной поляризации .................27
ИЗМЕРЕНИЯ
А.ПЕТРОВ. Измерения в звукотехнике...........................29
П.РЕДЬКО. Генератор пакетов импульсов........................33
Возращаясь к напечатанному N7/04, С.34. С ЛЯПУНОВ Частотомер ...........................33
НЕ ТОЛЬКО НОВИЧКУ
В.ЩЕРБАТЮК, Б.ЛИСЕНКОВ. Микропроцессоры как "кубики”.........34
А.ОЗНОБИХИН. Бесконтактный переключатель.....................37
А.КАШКАРОВ Термореле.........................................38
Возвращаясь к напечатанному N2/05, С.39. А ПАРТИН. Слуховой аппарат......................39
Хроники XX века. ГЧЛИЯНЦ, UY5XE. У истоков радиовещания......39
СПРАВОЧНЫЙ МАТЕРИАЛ
Микросхема AD210............................................ 40
РГАЙНУТДИНОВ Обозначение интегральных стабилизаторов напряжений.43
Кварцевые генераторы ОАО “МОРИОН" Кварцевый генератор ГК86-ТС	 44
Основные параметры цветных кинескопов фирм THOMSON, PHILIPS и NOKIA.................................... 44
Электродвигатель УВ-052Ц ....................................46
РАДИОЛЮБИТЕЛЬСКАЯ ЯРМАРКА
Куплю, продам, обменяю
47
НВ IIУНВ
ЧИТАЙТЕ В НОМЕРЕ 3/2005:
ТРАНСИВЕР/СОМ 7800 — БОЛЬШЕ ЧЕМ ПРОСТО ПРИЕМОШ РЕДАТЧИК Последний хит фирмы 1С0М — трансивер IC-7800, предназначенный для работы на КВ и в диапазоне 6 м, выделяется из общей массы выпускаемых трансиверов во многих отношениях
А КУЗЬМЕНКО RV4LK ПРИБОР ДБЯ ПРОВЕРКИ ОЧЕРЕДНОСТИ С РА БА ТЫВА НИЯ РЕЛЕ
Данный прибор, несмотря на свою простоту, может оказаться очень полезен радио иобителям, увлекающимся конструированием усилителен мощности
В ПРИХОДЬКО EW8AU СПИРАЛЬНЫЕ АНТЕННЫ
Следует отметить, что изготовление в домашних условиях антенн с большим коэффициентом усиления, например типа "волновой канал”, сопряжено с рядом трудностей По сравнению с директорными, технологический разброс размеров спиральных антенн при их изготовлении меньше сказывается на параметрах Некритичность спиральных антенн к точности изготовления — бозьшое их преимущество
ЧИТАЙТЕ В НОМЕРЕ 2/2005:
QUA
Даты факты события
14 я конференция Союза радиолюбителей Вооруженных сил
И КАЗАНСКИЙ UA3FT Путь через века
BOB SHRADER W6BNB Эхо с длительными задержками — вечная тайна
ДИПЛОМЫ
Дипломная программа радиолюбителей Республики Казахстан “Kazakhstan District Award”
ЭФИРНАЯ РОБИНЗОНАДА
П КИРИЧЕНКО RZ6APF Экспедиция на маяк Ахиллеон
DX-INFO
QSLvia
СОРЕВНОВАНИЯ
Календарь соревновании
Wake Up1 QRP Sprint
UBA Spring Contest
Russian DX Contest
9KCC 15 m Contest
Первенство молодежных радиостанции России
Краткие итоги 2004 Open Ukraine RTTY Championship
Краткие итоги 4 го первенства молодежных радиостанции России (2004)
Краткие итоги 2004 DUTCH РАСС Contest
Результаты 2004 IARU Region 1 HF Field Day
КОМПЬЮТЕР НА РАДИОСТАНЦИИ
Н СУХОРУКОВ EU6TV Универсальный интерфейс компьютер — трансивер SCAT 03
УКВ
ГТЯПИЧЕВ RA3XB Генераторы и умножители частоты для УКВ аппаратуры
УСИЛИТЕЛИ
А КУЗЬМЕНКО RV4LK Линеиныи усилитель мощности на двух ГУ 74В Возвращаясь к напечатанному
N8/04 С 20 А КУЗЬМЕНКО RV4LK Усилитель мощности с динамическим управлением по экранной сетке
МОДЕРНИЗАЦИЯ
В ТОЧКО EU7SH Доработка радиостанции Р 130М
ТРАНСИВЕРЫ
ДСОБОЛЬ EU1CC Трансивер DS 2003
В АРТЕМЕНКО UT5UDJ Высокодинамичныи IF/AF модем трансивера с кварцевым фильтром
Возвращаясь к напечатанному
N2/04, С 25 П БЕЛОУСОВ RA3VFN Кварцевый генератор CW сигнала на частоту 501 кГц
АНТЕННЫ
С ВОЛКОВИНСКИИ RA9FOR F 22RW — штыревая антенна диапазона 2 метра
В ПРИХОДЬКО EW8AU Направленные антенны с проволочными вибраторами
Возвращаясь к напечатанному
N10/04,C35 А КУЗЬМЕНКО RV4LK Антенный тюнер
СПРАВОЧНЫЙ МАТЕРИАЛ
Монолитные высокочастотные усилители мощности ВЧ и СВЧ диапазонов фирмы Mitsubishi
ДАЙДЖЕСТ
ДОСКА ОБЪЯВЛЕНИЙ
CQ de
Ваш kcninbiffliiap
ЧИТАЙТЕ В НОМЕРЕ 3/2005:
А КОРЬИТ ПРОБЛЕМА С ВВОДОМ ВЫВОДОМ КИРИЛЛИЦЫ В СРЕДЕ VISU1LC^+6O
При работе в среде Visual C++ 6 0 (в режиме консольных приложении) из-за различия стандартов кодировки символов кириллицы в операционных системах MS DOS и Windows попытка вывести фразу на русском языке как стандартными функциями вывода, так и при помощи ввода/вывода потоками, терпит неудачу (выводится бессмысленный набор символов) В статье описано одно из возможных решении данной проб семы
А БУТОВ ОПТИМИЗАЦИЯ ПРОИЗВОДИТ ЕЛЬНОСТИ КОМПЬЮТЕРА С ПОМОЩЬЮ ПРОГРАММЫ POWERSTRIP
Вне зависимости от того, для чего вы большей частью используете свои компьютер, вы не то сько желаете, чтобы он работал стабильно, но и хотите получить от него максимальную производительность Применение PowerStrip позволяет получить максимальную производительность системы при сохранении стабильности ее работы
Е ЛЕБЕДЕВ ОТ APACHE ДО РИР УСТАНОВКА И НАСТРОЙКА СЕРВЕРА APACHE
Последние несколько лет бешеной популярностью пользуются два скриптовых языка — РНР и Perl В статье рассмотрены основные этапы установки всего необходимого программного обеспечения для работы с языком РНР
А УВАРОВ BSOD — ИЛИ СИНИЕ ОКНА СМЕРТИ БЕЗ МИСТИКИ “Синие окна смерти” (Blue Screen of Death — BSOD) — пожалуй, единственное “явление” операционных систем класса Windows НТ (НТ 4, 2000, ХР), которое вызывает у пользователей и начинающих администраторов прямо-таки мистический ужас В статье даны рекомендации, как “перестать бояться и начать действовать”
ЧИТАЙТЕ В НОМЕРЕ 2/2005:
ВОКРУГ ПК
МУЛЬТИМЕДИА
А КАШКАРОВ В меняющемся мире звуковых форматов
НЕ ТОЛЬКО НОВИЧКУ
И АНАНЧЕНКО Своя разработка — интеллектуальная собственность1
В КУЦ Kaspersky Anti Virus Personal 5 0
А ГРИНЧУК Windows ХР для пользователя
Приступая к работе
Е ЗАЙЦЕВА Эффективная работа с Microsoft Word ХР Управление интерфейсом и отображением документа
Е ШАКЕЛЬ Эффективная работа с табличным процессором Microsoft Excel ХР
Как научиться управлять интерфейсом
С ГРИНЧУК Разработка web сайтов в Microsoft Office Frontpage 2003 Добавление динамических элементов
РКАРПАЧ Ударим эмуляцией по капитализму1
С РЮМИК Интернет калейдоскоп freeware #15
ДАЙДЖЕСТ
ПРОГРАММЫ И АЛГОРИТМЫ
УРОКИ ПРОГРАММИРОВАНИЯ
О ВАЛЬПА Borland C++ Builder 6 для начинающих
С РУСАКОВ Создание игр на Visual Basic
ДИАЛОГ ПРОГРАММИСТОВ
В КАРЦЕВ Исключительные ситуации VCL в C++ Builder
А КАЛЮТОВ Виртуальный аквариум
CyberManiac/HI TECH Теоретические основы крэкинга
Возвращаясь к напечатанному
5/04 С 32 И РОЩИН Программа для разрезания файлов
РЕЦЕПТЫ
В ВАСИЛЕНКО Тестер кабельных линии ЛВС
МИР 8 БИТ
Возвращаясь к напечатанному
12/2000, С 36, 9/2001 С 37 И РОЩИН Расширения файлов TR DOS
ИГРОТЕКА
А ВЕНДИЛОВСКИИ Kult Heretic kingdom
ДОСКА ОБЪЯВЛЕНИЙ
Куплю продам обменяю
Elektronika
A.BASSO.
СТЕРЕОУСИЛИТЕЛЬ Hi-Fi “С РЫНКА”
Наладку и измерение параметров блока регулировки целесообразно производить в следующем порядке:
- к выходам обоих каналов через разделительные конденсаторы емкостью 5.10 мкФ подсоединяем нагрузочные резисторы сопротивлением 4,7 кОм. Если разделительные конденсаторы — электролитические, то их “+” соединяем с R5 и R6. Милливольтметр, осциллограф и измеритель искажений подключаем параллельно нагрузочным резисторам. Ко входу пока ничего не подключаем, движки потенциометров устанавливаем в среднее положение,
-	через миллиамперметр подаем на контакт питания стабилизированное напряжение +12 В. Проще всего использовать уже изготовленный блок питания, но наладку можно производить и от лабораторного источника с напряжением 12 В. Сразу же контролируем потребляемый ток, который в случае исправного блока не должен превышать 50 мА. Если ток превосходит данное значение, выключаем схему и тщательно проверяем правильность монтажа деталей (возможно, ИМС в панельке установлена в обратном направлении) и их исправность. В случае нормального тока контролируем выходы (на них не должно быть сигналов);
-	устанавливаем баланс и линейную амплитудно-частотную характеристику (АЧХ) регуляторов тембра. Для этого выводим потенциометр регулятора громкости на максимум, затем от звукового генератора подаем на входы сигнал частотой 1 кГц величиной около 300 мВ. Регулируем баланс так, чтобы на обоих выходах получился одинаковый уровень (точное его значение нам пока безразлично, существенна лишь одинаковость). Устанавливаем входной уровень так, чтобы на выходах на частоте 1 кГц был сигнал 300 мВ Частоту генератора перестраиваем на 125 Гц и потенциометром регулятора тембра НЧ выставляем на выходе тот же сигнал 300 мВ. То же самое нужно проделать и на частоте 12,5 кГц с помощью регулятора тембра ВЧ. Оставляем эти потенциометры в данном положении;
-	при неизменном входном уровне изменяем частоту генератора от 20 Гц
(Окончание. Начало в NN1-2/05)
до 20 кГц, измеряем выходное напряжение и по точкам строим АЧХ. В изготовленном автором опытном образце неравномерность АЧХ в диапазоне 20 Гц ... 45 кГц составила 1,5 дБ. Ширина диапазона частот по уровню -3 дБ была 9,5 Гц...115 кГц;
-	устанавливаем частоту генератора 1 кГц и увеличиваем входной сигнал до тех пор, пока искажения выходного сигнала не достигнут 0,3%. При этом мы получим значение максимального выходного уровня TDA1524A и максимальную амплитуду сигнала, подаваемого на вход. Разумеется, при изменении положения регуляторов тембра допустимое входное напряжение получается другим (не на 1 кГц). В образцовом приборе максимальное выходное напряжение, измеренное на частоте 1 кГц, составило 3,5 В, входное напряжение при этом было 290 мВ, а при выходном напряжении 2,5 В гармонические искажения во всем диапазоне частот не превышали 0,3%;
-	отключаем генератор от входа и замыкаем входы на землю резисторами сопротивлением 47 кОм. Измеряем появляющийся на выходе шум и сравниваем его уровень с максимальным выходным уровнем сигнала (на частоте 1 кГц). Выраженный в децибелах результат дает отношение сиг-нал/шум данного каскада. В образцовом приборе измеренное отношение составило -74 дБ;
- снижаем уровень входного сигнала на 20 дБ и устанавливаем регуляторы тембра в положение максимального подъема либо завала соответствующих частот. Измеряем получившиеся АЧХ, меняя частоту генератора. Результат измерений можно весьма наглядно изобразить на графике, иллюстрирующем эффективность регуляторов тембра. В образцовом приборе на частоте 40 Гц регулировка тембра НЧ была -20,5...+17,5 дБ, тембра ВЧ на частоте 16 кГц — -15...+16 дБ;
- для проверки переходного затухания между каналами (диафонии) подаем максимальный сигнал на один из входов, вход другого канала замыкаем на землю резистором 47 кОм. Измеряем уровень сигнала, появляющегося на выходе этого канала. Срав-
ниваем его с максимальным выходным уровнем. Измерения можно проводить на разных частотах. Диафония образцовой схемы на частоте 1 кГц составила -73 дБ, на частоте 16 кГц ---70 дБ. Как видно, полученный результат близок к уровню собственных шумов усилителя;
- проверяем регулировку баланса. Подаем на один вход сигнал с частотой 1 кГц и напряжением 20 мВ, затем с помощью регулятора громкости уменьшаем выходной сигнал на 6 дБ. Поворачиваем потенциометр регулировки баланса в крайнее положение, дающее минимальный выходной уровень, и сравниваем измеренное значение напряжения с установленным ранее уровнем, затем повторяем измерение для второго канала. В обоих случаях на опытном образце регулировка баланса составила -43 дБ. В процессе измерений я обнаружил интересную вещь- регулировка баланса возле максимального положения регулятора громкости была лишь -12 дБ. Разумеется, для практики это значение тоже приемлемо, но оно показывает, что в ИМС эти две настройки не являются полностью независимыми.
Нетерпеливые радиолюбители уже могут оценить звучание создаваемого усилителя. Для этого входы УМЗЧ временно соединяются двумя короткими экранированными проводами с выходами настроенного блока регулировки, к выходам УМЗЧ подключаются акустические системы, а к входам блока регулировки — источник звукового сигнала (проигрыватель CD-дисков или тюнер). Включается блок питания, и мы слышим первый “крик'’ нашего “новорожденного” усилителя.
Коммутатор входов. Конечно, услышав первый “крик", можем порадоваться, но наша задача еще окончательно не решена, поскольку следует позаботиться о возможности подключения разных источников сигнала. Это обеспечивает коммутатор входов. Его место в системе указано на блок-схеме усилителя (рис.1).
Схема коммутатора весьма проста, однако ее разработка требует определенной предварительной подготовки. Прежде всего, нужно определиться, какие приборы мы хотим подключать к усилителю. Целесообразно брать в
расчет не только имеющиеся в настоящее время источники сигнала, но и те которые, возможно, появятся в недалеком будущем Один неиспользуемый входной разъем нам не повредит Он не повлияет на работу нашего усилителя, а с другой стороны, не придется сверлить новые отверстия в задней панели уже готового усилителя и увеличивать число положений входного переключателя Словом, лучше обо всем подумать заранее!
Разумеется, нужно установить такие типы разъемов, которые соответствуют разъемам на соединительных кабелях источников сигнала В усилителе целесообразно использовать разъемы RCA, но ничто не препятствует дополнить их разъемами “Tuchel’ и “Jack’ Переключатель входов можно выбрать разного типа Нарис.13и14 показаны две простые схемы коммутаторов входов На первом изображен вариант с разъемами RCA, на втором
— с Tuchel В обоих случаях число положений переключателя определяется числом входов В схеме на рис 13 разъемы Вых|_ и BbiXR служат для подключения входов магнитофона при записи То же самое в схеме на рис 14 производится иным способом Для подключения используются контакты 1 и 4 на разъеме магнитофона (контакты 3 и 5 являются выходами магнитофона) Резисторы 10 кОм уменьшают влияние входов магнитофона на
коммутатор Сопротивление резисто-
ров при необходимости можно и увеличить, хотя это (особенно для длинного кабеля) негативно влияет на передачу высоких частот
Чувствительность со входа изготовленного образца усилителя на частоте 1 кГц составила 90 мВ Вообще говоря, такая чувствительность хорошо согласуется с выходными уровнями наиболее часто использующихся в домашних условиях источников сигналов Проблемы возникают в случае, когда выходное напряжение источника сигнала существенно отличается от указанного значения Иначе говоря, если источник сигнала имеет слишком низкий или слишком высокий выходной уровень В первом случае отдаваемая усилителем выходная мощность будет очень малой даже при установке регулятора громкости в максимальное положение Такими источниками сигналов являются, например, динамический микрофон или звукосниматель электрогитары Во втором случае, в силу чрезмерно высокого уровня, поступающего на вход усилителя, регулятор громкости нужно установить на самый минимум, что очень усложняет регулировку громко
сти Типичными примерами подобных устройств являются CD- и DVD-плейеры Как же бороться с этими проблемами согласования источников с усилителем?
Во втором случае, когда на вход усилителя поступает очень большой сигнал, достаточно установить простой резистивный делитель напряжения, как показано на рис 13 Эти точки в схемах на рис 13 и 14 обозначены ‘X’ (левый канал) и “X”’ (правый канал) Суммарное сопротивление резисторов делителей должно соответствовать требуемому входному сопротивлению Если мы хотим одинаково понизить чувствительность всех входов, достаточно изготовить всего два делителя и включить их после переключателя входов в точках, обозначенных “У” и “У”' Используемые во входных делителях резисторы должны быть попарно равны
Рассмотрим первый случай Если входной сигнал слишком мал, сразу приходит в голову использовать предусилитель Его схема показана на рис.15 На ней мы видим два усилительных стереокаскада, состоящих из одинаковых блоков Эти две части на рисунке отделены пунктирной линией Предусилители построены на сдвоенном операционном усилителе NE5532 с очень малыми шумами и искажениями Настройка усиления каскадов осуществляется джамперами J Такой подход позволяет в случае необходимости совсем просто (путем переключения джампера) менять входную чувствительность усилителя
Усиление каскада в основном положении (перемычки нет) составляет около 6 дБ В этом случае к инвертирующему входу операционного усилителя подключен резистор 24 кОм При этом входная чувствительность всего усилителя повышается до значения 45 мВ
Если замыканием джампера J параллельно резистору 24 кОм подключить еще резистор 15 кОм, то усиление каскада возрастет до 14 дБ (примерно в 5 раз), входная чувствительность усилителя будет 18 мВ
Если чувствительность все равно недостаточна, то переместим перемычку вниз (по схеме) и подключим резистор 6,2 кОм Тогда усиление составит 20 дБ (10-кратное), следовательно, чувствительность усилителя возрастет до 9 мВ Такая чувствительность уже хорошо соответствует выходному уровню качественного звукоснимателя электрогитары или динамического микрофона Сопротивления цепей обратной связи подбирались из расчета соответствия стан-
Рис. 16
Рис. 17
дартному ряду Питание интегральных схем от одного источника осуществляется с помощью делителей напряжения, состоящих из резисторов 10 кОм
Предусилители размещены на двусторонней печатной плате размерами 115x60 мм (рис.16) Как и в предыдущих платах, фольга на стороне деталей служит общим проводом Схема установки деталей приведена на рис.17
В ходе наладки предусилителей проверяем усиление во всех положениях джамперов, контролируем АЧХ, искажения, отношение сигнал/шум, диафонию между двумя каналами Эти измерения несложно проделать на основе описанной выше методики
Hobby Elektronika, NN3-6/04 Перевод В Стасюка
А. КАШ КАРОВ, г С-Петербург
“ПЕРЕГОВОРНИК”
ДЛЯ МОТОЦИКЛА
При движении на мотоцикле из-за сильного шума возникают трудности общения водителя мотоцикла и его пассажира, находящегося сзади Приходится кричать что есть силы, недолго и голос сорвать Но, немного потрудившись и собрав предлагаемую схему, можно комфортно общаться без напряжения
Микрофонный усилитель реализован на одной микросхеме операционного усилителя Элементы монтируются в подходящем пластмассовом корпусе
Микрофон и телефон-наушник в авторском варианте удобно размещаются на штатных местах танкового шлемофона, который одевается под мотоциклетный шлем Конечно, танковый шлемофон найти достаточно трудно, поэтому можно выйти из положения, разместив микрофон и телефон непосредственно в мотоциклетном шлеме Они соединяются с устройством экранированным проводом через 5-контактные разъемы от старых магнитофонов Соответственно, два шлемофона — два разъема
Можно применять отдельно микрофон и телефон, соединенные с усилителем витым телефонным проводом (от телефонной трубки) В таком случае в качестве телефона используется хорошо знакомый радиолюбителям миниатюрный капсюль ТМ-2М, который вставляется непосредственно в ушную раковину
Источник питания переговорного устройства — мотоциклетный аккумулятор напряжением 6 В Ток потребления усилителя в разговорном режиме — 20 22 мА На частотах 1000 5000 Гц коэффициент усиления ОУ DA1 максимальный (около 100)
На элементах R10, VD1, С5, С6 собран стабилизатор напряжения Стабистор VD1 включается в прямом направлении Оксидный конденсатор С5 фильтрует низкочастотные помехи по питанию, возникающие при работе двигателя, конденсатор С6 убирает помехи по высокой частоте Без него в наушнике при работе двигателя слышен легкий свист
Резистор R10 (ОМЛТ-1) ограничивает ток так, чтобы стабистор VD1 находился в рабочем режиме
(1СТ=1 100 мА, ист= 1,71 2,09 В) Мощность R10 (1 Вт) выбрана с запасом, чтобы даже в дальней дороге при постоянном общении усилитель работал стабильно Можно питать устройство от двух элементов А316 Тогда стабилизатор (R10, VD1, С5, С6) не нужен В таком варианте нет никаких посторонних мешающих звуков Напряжение питания усилителя может находиться в диапазоне от 1,4 до 5 В, однако при напряжении питания более 2,2 В усилитель возбуждается, и уровень шумов возрастает При напряжении питания 2 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440 500 нВ/Гц — это параметр самого ОУ Акустическую обратную связь, возникающую из-за близости расположения микрофона ВМ1 и телефона BF1 (появляется при повышении напряжения питания до 6 В), можно подавить корректировкой сопротивления R7, но при этом уменьшится и общий коэффициент усиления узла
Максимальное усиление ОУ получается на нагрузке сопротивлением 500 Ом Однако такового звукового капсюля я не нашел. При возможной замене BF1 следует учитывать это обстоятельство Усиление входного сигнала регулируется переменным резистором R4 (СПО-1)
Устройство в налаживании не нуждается Если узел собран без ошибок с исправными элементами, он начинает работать сразу Отдельного включателя питания нет, так как оно
поступает на устройство через разъем (РП10-5) Все постоянные резисторы, кроме R10 — МЛТ-0,25 Оксидные конденсаторы — К50-6, остальные— КМ-6Б В качестве микрофона ВМ1 можно применить любой динамический капсюль с сопротивлением 180 250 Ом, например, ДЭМШ-1А BF1 можно заменить на ТМ-4, ВП-1
И.СЕМЕНОВ,
г Дубна Московской обл
Предлагаемый преобразователь повышает напряжение бортовой сети автомобиля (12,6 В) до 24 36 В, что обеспечивает работу электроинструмента и других электроприборов, рассчитанных на питание от постоянного тока Максимальный ток нагрузки — ЗА Преобразователь представляет собой симметричный мультивибратор на составных транзисторах VT1-VT3, VT2-VT4 (рис.1), нагруженных на повышающий трансформатор Трансформатор намотан на ферритовом кольце 3000НМ 31x18,5x7 Первичная обмотка выполнена проводом ПЭЛ-2 00,41 мм в три провода, что позволяет повысить КПД за счет увеличения площади сечения обмотки Обмотка состоит из двух половин по 25 витков каждая с выводом от средней точки Вторичная обмотка намотана проводом ПЭЛ-2 00,8 мм до заполнения окна сердечника Частота преобразования оп-
В.КОНОВАЛОВ, А.РАЗГИЛЬДЕЕВ,
(•.Иркутск.
E-mail: octtu@mail ru
К сульфатации аккумулятора в процессе эксплуатации приводят регулярные недозаряды, пребывание аккумуляторов в полузаряженном или разряженном состоянии в течение длительного времени, низкий уровень электролита, недопустимо глубокие разряды.
Признаки сультафатации пластин аккумулятора:
-	уменьшение емкости;
-	высокое напряжение аккумулятора в начале и конце заряда (до 3 В на “банку”);
-	преждевременное газообразование при заряде.
Существует несколько способов восстановления емкости засульфати-рованных аккумуляторов'
-	длительный заряд малым током,
-	заряд в дистиллированной воде;
-	разряд малыми токами;
-	заряд большим током в течение 1...2ч.;
-	циклический заряд с переполю-совкой
Восстановление емкости зарядом малым током. Этот способ с
ВОССТАНОВЛЕНИЕ
АККУМУЛЯТОРОВ
успехом применяется при незначительной (и незастарелой) сульфатации пластин Засульфатированные аккумуляторы доливают дистиллированной водой несколько выше обычного уровня и включают на заряд нормальным током. Заряд ведут до начала заметного газообразования (напряжение — около 2,4 В на один элемент). После этого прекращают заряд на 20. .30 минут, затем вновь включают аккумуляторы на заряд, уменьшив величину зарядного тока в 10 раз. Заряд ведут до начала усиленного газообразования на пластинах. Затем делают перерыв на 20 минут и вновь включают заряд таким же током. Такой заряд уменьшенным током с перерывами повторяют несколько раз. При этом плотность электролита постепенно достигает величины, близкой к нормальной. Заряд с перерывами иногда приходится проводить в течение нескольких суток.
Восстановление аккумуляторов зарядом в дистиллированной воде. Этот способ применяется при глубокой, но не застарелой сульфа-
ции. Аккумуляторы разряжают до напряжения 1,7 В. Сливают электролит и заменяют его дистиллированной водой. Спустя час аккумуляторы включают на заряд при таком токе, чтобы напряжение на зажимах каждого элемента не превышало 2,3 В. По мере заряда удельный вес электролита постепенно увеличивается вследствие перехода сульфата свинца в двуокись свинца и свинец. После повышения плотности электролита примерно до 1,1 ...1,2 г/см3 зарядный ток доводят до величины, равной 1/5 нормального зарядного тока.
Когда начинается равномерное га-зовыделение на пластинах обеих полярностей во всех банках аккумулятора, и плотность электролита перестает возрастать, заряд прекращают. Теперь аккумуляторы включают на разряд, который продолжают примерно в течение 1,5 .2 ч током, равным 1/5 величины зарядного тока. Циклирование продолжают до тех пор, пока плотность электролита не перестанет повышаться, после чего доводят плотность электролита до нормы.
Преобразователь для электроинструмента
ределяется резисторами R2, R3 и индуктивностью обмотки Т1. Она составляет без нагрузки примерно 40 кГц. Под нагрузкой напряжение на выходе уменьшается до 25 В, соответственно уменьшается и часто
та преобразования. Поскольку конвертор разрабатывался для питания электроинструмента, на выходе нет фильтра подавления импульсов высокой частоты Преобразователь смонтирован на односторонней пла
те, чертеж которой приведен на рис.2. Плата размещается в корпусе размерами 180x85x50 мм. На крышке корпуса установлены две розетки. Питание подведено проводом с выключателем и автоштекером.
+
Рис. 1
Такое циклирование иногда приходится проводить в течение 3...5 недель.
Восстановление емкости глубоким разрядом малым током. В случае, когда появившийся в аккумуляторах сульфат не был своевременно и полностью удален, его количество с течением времени увеличивается, и, наконец, наступает явление застарелой сульфатации. Отдаваемая аккумуляторами емкость при этом резко снижается.
Для восстановления емкости таких аккумуляторов, с застарелой сульфатацией, производится заряд аккумуляторов (с перезарядом) током нормальной величины и последующий длительный глубокий разряд малым током. Этот способ принципиально отличается от других способов, основанных на длительном заряде аккумуляторов.
При длительном глубоком разряде поврежденного аккумулятора малым током создаются условия, способствующие включению в работу более глубоких слоев активной массы. При последующем заряде происходит восстановление слоев той части активной массы пластин, которая лежит под коркой сульфата. Этот процесс начинается с боков корки и постепенно распространяется под нее Он приводит к отпаданию (шелушению) застарелого сульфата. При этом оголяется новая часть поверхности пластин, которая включается в работу, вследствие чего емкость аккумуляторов может быть практически полностью восстановлена.
Сначала аккумулятор заряжают током, равным 0,2С (С — номинальная емкость аккумулятора). Когда напряжение достигает 2,4 В на банку, ток заряда снижают до 0,05С. Когда напряжение и плотность электролита достигают стабильных значений, заряд прекращают и оставляют аккумулятор в покое на 0,5...1,0 ч. После этого снова заряжают его малым током до постоянства напряжения при достаточном газовыделении, делают еще один перерыв на 0,5...1,0 ч, и повторяют заряд малым током. Число таких зарядов с перерывами обычно не превышает трех. Прекращают их тогда, когда при очередном включении аккумулятора на заряд сразу начинается газовыделение, а напряжение достигает величины, которая наблюдалась в конце предыдущего заряда.
По окончании полного заряда акку
е СТ 75	6
3,75
0,4
мулятор разряжают током, равным 0,02С. Разряд ведут до тех пор, пока напряжение не снизится до 1,8...1,75 В на банку После этого разряд прекращают, а спустя 1...2 ч аккумулятор снова заряжают.
В зависимости от того, насколько велика потеря емкости у аккумуляторов, число “лечебных” циклов будет различным. Обычно после 7-8 таких циклов можно полностью восстановить работоспособность даже тех аккумуляторов, которые до этого отдавали не более 50...60% номинальной емкости.
Восстановление емкости кратковременным зарядом большим током. По предложению Б.Н.Кабанова, эффективный метод уменьшения сульфатации пластин заключается в том, что заряд аккумулятора производят в нормальном электролите током высокой плотности (0,1 А на 1 см2 видимой поверхности пластин) в течение 1...2 ч. При таком режиме нужно иметь мощные зарядные устройства, так как ток заряда в 10...20 раз пре-
Тип АБ Средний ток восстановления, А Ток разряда, А
вышает нормальный зарядный ток.
Восстановление емкости пере-полюсовками. При адсорбции органических поверхностно-активных веществ на отрицательных пластинах единственно возможным способом восстановления емкости является периодическая переполюсовка аккумулятора. При переполюсовке отрицательные пластины имеют высокий положительный потенциал, при котором сгорают органические поверхностно-активные вещества, вызвавшие сульфатацию пластин. Этим способом можно исправить аккумулятор после 3-4 циклов.
Метод устранения крупнокристаллической сульфатации, предложенный лабораторией автоматики и телемеханики ИОЦТТУ, позволяет восстановить аккумуляторы до рабочего состояния за короткое время. Плотность электролита достигает рабочей величины за 3...5 часов. Принцип восстановления основан на использовании обоих полупериодов переменного тока в соотношении заряд-разряд 1/20 ..1/10.
Восстановление проводится при токах, не превышающих 5% от емкости аккумулятора. Их значения для
разных типов аккумуляторов указаны в таблице Время восстановления составляет 3...5 часов.
Чтобы перевести крупнокристаллическую сульфатацию в аморфный свинец, по подсчетам, нужна мощность импульса 1500 Вт, при этом температура электролита не должна превышать 42°С. Дальнейший нагрев приведет к короблению и замыканию пластин.
Для снижения нагрева электролита время импульса не превышает 3...5 мс (рис.1). Между временем заряда и разряда остается промежуток в 8...12 мс, достаточный для охлаждения электролита. К тому же, энергия импульса расходуется почти без потерь на нагрев поверхности пластин. Как показали испытания, температура аккумуляторных банок во время зарядно-восстановительных работ не превышает 30°С.
Необходимость разрядного тока связана с тем, что после прекращения тока зарядки ионы, не достигающие поверхности засульфатирован-
СТ90 6 СТ 120	6 СТ 180	6 СТ240
4,5	6	9	12
0,5	0,6	0,8	1,0
ной пластины, при последующем положительном полупериоде не имеют “разгона” ввиду малого расстояния от пластины Отрицательный полупериод отводит ионы от кристаллов сульфата свинца.
Уменьшение площади поверхности, занятой крупнокристаллическим сульфатом свинца, позволяет зарядно-восстановительному току проникнуть в более глубокие слои активной массы пластин, на поверхности которой имеется в основном рабочая сульфатация, легко восстанавливаемая в процессе эксплуатации.
Схема зарядно-восстановительного устройства показана на рис.2. На рис.З и 4 приведены схемы блоков управления зарядкой и разрядкой соответственно.
Регулировка режима зарядки производится переменным резистором R2 (рис.2), разрядки — R6 (рис 4).
Датчик температуры R5 (рис.З) позволяет автоматически снизить зарядный ток и защитить трансформаторы и тиристоры от перегрева.
Блок управления зарядкой (БУЗ) в первый момент питается от аккумулятора, поэтому при наличии короткого замыкания и отсутствия напря-
Рис. 2
•з“	Рис. 1
Ток
Характеристики прибора
Напряжение сети, В 220+10%
Напряжение аккумулятора, В 5 12
Ток заряда средний, А 1 20
Ток заряда максимальный, А 60
Ток разряда, А	0,1 5
Время восстановления, ч 3 5
Емкость аккумулятора, А ч 60 240
V01 КД2ОЗ
Т1 Т2
ТС-180 220/19В-12А
РА2 (О 50А1
7 г V02 7 г VD3
2 4 №03 2^КД203 +
КД203
4,7k ядка*
R4
R2
470
Т0*АБ
SA3
\ "Выкл
1 разрядки"
-К РА1
А) (О 5А)
Д814В
2^Н11
С1
, .1  Юнк 2 \ VQ6
Т«1бв
жения на клеммах “+АБ и “-АБ’ ток зарядки отсутствует БУЗ представляет собой компенсационный стабилизатор последовательного типа Регулирующим элементом является тиристор VD5 (рис 2), на катод которого с трансформаторов Т1 и Т2 через диоды VD2, VD3 поступает выпрямленное напряжение
Управляется тиристор импульсами, вырабатываемыми релаксационным генератором на аналоге однопереходного транзистора (VT2, VT3) Выходное напряжение определяется разностью фаз импульсов управляющего генератора и полуволн выпрямленного напряжения Время появления импульса тока зависит от постоянной времени разрядной цепи, состоящей из C1-VT1-R5-R6
Транзистор VT1 является усилителем тока, на его базу с движка регулятора тока зарядки R2 (рис 2) через R4 поступает часть напряжения со стабилизатора на VD6, а на эмиттер — часть выходного напряжения, снимаемая с делителя R5-R6 При увеличении выходного напряжения свыше заданного значения, напряжение на эмиттере VT1 уменьшается Конденсатор С1 заряжается медленнее, это приводит к более позднему открыванию тиристора и снижению выходного напряжения
Блок управления разрядкой (БУР) представляет собой релаксационный
генератор, который управляет работой тиристора VD4, на который со вторичной обмотки трансформатора Т1 поступает напряжение через диод VD1 и резистор R1
Вместо двух трансформаторов Т1 и Т2 можно использовать один — типа ТС-320 с одной обмоткой на 17 19 В
При засульфатированных аккуму
ляторах разрядные токи указаны в таблице При зарядке свежих аккумуляторов в профилактических мерах ток зарядки выставляется в пределах 0,1 02А
По окончании зарядно-восстановительных работ аккумулятор отключается от прибора для предотвращения саморазряда через внутренние устройства
в.соломыков, г.Киренск-2, Иркутской обл.
Контролер заряда АБ
Предлагаемое устройство обеспечивает автоматический режим зарядного устройства. Оно включается между ЗУ и АБ. При подключении незаряженного аккумулятора к устройству срабатывает реле К1, и его контакты К1 1 замыкаясь, подают питание на зарядное устройство. По мере заряда аккумулятора, при достижении на его клеммах напряжения пробоя стабилитрона VD3, триггер Шмитта на VT1, VT2 срабатывает, VT2 открывается и закрывает VT1 Реле отпускает, подача сетевого напряжения в ЗУ прекращается.
По мере разряда аккумулятора (до 12,5 В) триггер Шмитта переключает устройство в исходное состояние и снова включает ЗУ в сеть Кнопка SB1 принудительно включает зарядное устройство, когда аккумулятор сильно разряжен и не может включить реле К1. Диоды VD1 и VD2 предотвращают неправильное подключение аккумулятора (перепо-люсовку)
С.АБРАМОВ,
г.Оренбург. E-mail: asm_oren@mail ru
7 МНОГОФАЗНЫМИ
/ ДВИГАТЕЛЯМИ
(Окончание. Начало в N2/05)
Рассмотрим работу трехфазного двигателя. Схема соединения силовых ключей с обмотками двигателя, включенными звездой, приведена на рис.6. Первый ключ (SW1) управляется с шины данных DO ПЗУ DD6 (рис.1), второй (SW2) — с D1 и т.д.
Табл. 2
Последовательность импульсов на шинах ПЗУ приведена на рис.7. Момент коммутации ключей необходимо сдвинуть на время t3. Для разных ключей эта задержка составляет от нескольких микросекунд до нескольких миллисекунд. Она необходима
для того, чтобы не возникали сквозные токи через транзисторы ключей.
Для управления асинхронными двигателями, рассчитанными на частоту 50 Гц, используется ШИМ-мо-дуляция с частотой 10...20 кГц На рис.8 изображена положительная по-
00000	14	14	14	14
00010	14	14	14	14
00020	14	14	10	14
00030	10	14	15	14
00040	15	14	14	10
00050	15	14	10	15
00060	14	10	15	14
00070	11	14	15	14
00080	11	14	15	14
00090	11	14	15	15
000А0	14	11	15	14
000В0	11	15	14	11
000С0	14	15	11	15
000D0	14	11	15	11
000Е0	14	11	15	11
000F0	11	15	11	10
00100	15	11	10	11
00110	15	10	11	11
00120	11	11	11	11
00130	11	15	11	11
00140	11	11	10	11
00150	11	11	11	11
00160	11	11	11	11
00170	11	11	01	11
00180	01	11	11	31
00190	11	11	11	31
001А0	11	11	11	31
001В0	31	11	11	21
001С0	11	31	01	31
001D0	11	31	11	21
001Е0	11	31	11	21
001F0	31	11	21	31
14 14 10 14 14 14
10 15 14 14 14 14
14 14 15 14 14 10
14 14 14 11 14 14
15 14 14 14 11 14
14 14 15 10 14 15
15 14 11 14 15 14
11 14 15 14 11 14
11 14 15 14 11 14
10 15 15 14 11 15
11 15 14 11 15 14
15 14 11 15 14 11
14 11 15 11 14 11
14 11 15 11 14 11
15 10 15 11 15 10
15 11 11 15 10 11
15 11 11 10 15 11
15 11 11 11 10 15
15 11 10 11 11 11
10 11 11 11 11 11
11 11 11 11 11 10
11 11 11 11 11 11
01 11 11 11 11 11
11 11 31 11 11 01
11 11 11 01 11 31
11 01 11 31 11 11
01 11 11 31 11 01
11 11 31 11 01 31
11 31 11 21 11 31
11 31 11 21 11 31
31 11 31 21 11 31
11 21 31 11 21 31
14 14 14 10 14 14
14 10 14 14 14 15
14 14 15 14 14 14
14 14 15 14 10 14
14 14 15 10 14 14
14 14 11 14 14 15
15 10 15 14 15 14
15 14 11 14 15 14
15 14 11 15 14 15
14 11 15 14 11 15
11 15 14 11 15 14
15 15 10 15 15 11
15 11 14 11 15 11
15 11 14 11 15 11
15 11 15 11 14 11
15 11 11 14 11 11
11 11 14 11 11 11
11 11 11 11 15 10
15 11 11 10 11 11
11 14 11 11 11 11
11 11 11 11 11 10
11 11 11 01 11 11
11 01 31 11 11 11
11 11 11 31 11 11
11 11 11 11 21 11
01 31 11 11 11 21
31 11 11 31 01 11
11 31 11 21 11 31
11 21 11 31 11 21
11 21 11 31 11 21
31 01 31 31 11 21
11 21 31 11 21 31
11 21	31	11	21	31	11
01 31	21	31	01	31	21
01 31	21	31	01	31	21
01 31	21	31	01	21	31
21 21	31	01	21	31	21
21 21	01	31	21	21	21
21 01	21	31	21	21	01
21 21	21	21	01	21	31
31 21	01	21	21	21	21
01 21	21	21	21	21	21
21 21	21	21	21	21	21
21 21	21	21	20	21	21
21 21	21	20	21	21	23
21 20	21	23	21	21	21
21 21	21	23	21	21	20
20 21	21	23	21	20	21
23 21	21	23	20	21	23
21 23	21	22	21	23	21
21 23	21	22	21	23	21
20 23	21	23	22	21	23
22 21	23	22	21	23	22
21 23	22	21	23	22	21
23 22	23	21	22	23	23
23 22	23	20	23	22	23
23 22	23	20	23	22	23
23 20	23	22	23	22	21
20 22	23	22	22	21	22
22 23	22	22	20	23	22
20 22	22	23	22	22	22
22 22	22	22	22	20	23
23 22	22	20	22	22	22
22 20	22	22	22	22	22
00200 11 21 31
00210 31 21 31
00220 31 21 31
00230 31 21 31
00240 21 01 31
00250 01 21 31
00260 21 31 21
00270 01 21 31
00280 21 21 21
00290 21 21 21
002А0 21 01 21
002В0 20 21 21
002С0 21 21 21
002D0 23 21 21
002Е0 21 23 20
002F0 21 21 23
00300 23 21 20
00310 23 20 23
00320 23 21 22
00330 23 21 23
00340 23 21 23
00350 21 23 22
00360 23 22 21
00370 22 23 20
00380 22 23 20
00390 22 23 22
003А0 22 22 23
003В0 23 22 20
003С0 22 23 22
003D0 22 20 23
ООЗЕО 22 22 22
003F0 22 22 22
21 31 11 21 31 01
31 01 31 21 31 01
31 01 31 21 31 01
21 21 11 21 21 31
31 01 21 21 31 21
11 21 31 21 21 01
21 21 31 21 21 21
21 21 21 21 01 21
21 21 01 21 21 21
01 21 21 21 21 21
21 21 21 21 21 21
21 21 21 21 20 23
21 21 21 20 21 21
21 20 23 21 21 21
23 21 21 21 22 21
23 21 21 22 21 21
21 21 22 21 23 21
23 20 23 21 23 21
22 21 23 21 23 20
23 20 23 23 21 22
21 23 22 21 23 22
23 22 21 23 22 21
20 23 23 22 21 23
20 23 22 23 20 23
20 23 22 23 22 21
22 22 23 22 20 23
22 22 23 20 22 22
22 22 21 22 22 22
20 22 23 22 22 22
22 22 22 22 22 20
22 22 22 20 22 22
22 20 22 22 22 22
00400 22 22 22 22 02 22 22 22 22 22 22 02 22 22 22 22 00410 22 22 02 2А 22 22 22 22 22 02 22 22 22 2А 22 22 00420 02 22 22 22 2а 22 22 02 22 22 2А 22 22 22 02 22 00430 2А 22 22 22 22 0А 22 22 22 22 2А 22 02 22 2А 22 00440 22 02 2А 22 22 22 ОА 22 22 22 2А 02 22 22 2А 22 00450 02 2А 22 22 2А 02 22 2А 22 22 ОА 22 22 2А 22 02 00460 2А 22 2А 22 ОА 22 2А 22 2А 02 2А 22 2А 22 ОА 22 00470 2А 22 ОА 22 2А 22 ОА 22 2А 22 ОА 22 2А 22 ОА 22 00480 2А 22 ОА 22 2А 22 ОА 22 2А 2А 02 2А 2А 22 ОА 2А 00490 22 2А ОА 22 2А 2А 02 2А 2А 02 2А 2А 02 2А 2А 02 004А0 2А 2А 02 2А 2А 02 2А 2А 02 2А 2А 02 2А 2А 02 2А 004В0 2А 02 2А 2А 02 2а 2А ОА 22 2А ОА 2а 22 ОА 2А 2А 004СО 02 2А 2А ОА 22 ОА 2А ОА 22 ОА 2А ОА 22 ОА 2А ОА 004D0 22 ОА 2А ОА 22 ОА 2А ОА 22 ОА 2А ОА 22 ОА 2А ОА 004Е0 2А 02 2А ОА 2А ОА 22 ОА 2А ОА 2А 02 ОА 2А ОА ОА 004FO 22 ОА ОА 2А ОА 02 2а ОА ОА 2А 02 ОА 2А ОА ОА 02 00500 2А ОА ОА ОА 22 ОА ОА ОА 2а 02 ОА ОА 2А ОА 02 ОА 00510 2А ОА ОА ОА ОА 22 ОА ОА ОА ОА 2А ОА 02 ОА ОА ОА 00520 2А ОА ОА 02 ОА ОА 2А ОА ОА ОА 02 ОА ОА 2А ОА ОА 00530 ОА 02 ОА ОА ОА ОА ОА 2А 02 ОА ОА ОА ОА ОА ОА 02 00540 ОА ОА ОА ОА ОА ОА 02 ОА ОА ОА ОА ОА ОА 02 ОА ОА 00550 ОА ОА ОА ОА ОА ОА ОА ОА ОА ОА 08 ОА ОА ОА ОА ОА 00560 ОА 08 ОА ОА ОА ОА ОА ОА ОА ОС ОА ОА ОА ОА ОА ОА 00570 08 ОА ОА ОЕ ОА ОА ОА 08 ОА ОА ОА ОА ОА ОА 08 ОА 00580 ОЕ ОА ОА ОА ОА 08 ОЕ ОА ОА ОА ОА ОЕ 08 ОА ОА ОА 00590 ОЕ ОА ОА 08 ОЕ ОА ОА ОА ОС ОА ОА ОА ОЕ 08 ОА ОА 005А0 ОЕ ОА 08 ОА ОЕ ОА ОА ОС ОА ОА ОЕ ОА 08 ОЕ ОА ОА 005В0 ОЕ ОА 08 ОЕ ОА ОА ОЕ 08 ОЕ ОА ОЕ ОА ОС ОА ОЕ ОА 005С0 ОЕ 08 ОЕ ОА ОЕ ОА ОС ОА ОЕ ОА ОС ОА ОЕ ОА ОС ОА 005D0 ОЕ ОА ОС ОА ОЕ ОА ОС ОА ОЕ ОА ОС ОА ОЕ ОА ОС ОЕ 005ЕО ОА ОЕ ОС ОА ОЕ ОЕ 08 ОЕ ОЕ ОА ОС ОЕ ОА ОЕ ОС ОА 005F0 ОЕ ОС ОА ОЕ ОС ОА ОЕ ОС ОА ОЕ ОС ОА ОЕ ОС ОА ОЕ
00600 ОС ОА ОЕ ОС ОА ОЕ ОС ОА ОЕ ОС ОА ОЕ ОС ОЕ ОА ОС 00610 ОЕ ОЕ 08 ОЕ ОЕ ОС ОА ОЕ ОС ОЕ ОА ОС ОЕ ОЕ 08 ОЕ 00620 ОС ОЕ 08 ОЕ ОС ОЕ 08 ОЕ ОС ОЕ 08 ОЕ ОС ОЕ 08 ОЕ 00630 ОС ОЕ 08 ОЕ ОС ОЕ ОС ОА ОС ОЕ ОС ОЕ 08 ОЕ ОС ОЕ 00640 ОС ОА ОС ОЕ ОС ОЕ 08 ОЕ ОС ОС ОЕ 08 ОС ОЕ ОС ОС 00650 ОА ОС ОС ОЕ ОС 08 ОЕ ОС ОС ОЕ 08 ОС ОС ОЕ ОС 08 00660 ОЕ ОС ОС ОС ОА ОС ОС ОС ОЕ ОС ОС 08 ОЕ ОС ОС ОС 00670 ОС ОЕ 08 ОС ОС ОС ОЕ ОС ОС 08 ОС ОС ОЕ ОС ОС ОС 00680 08 ОС ОЕ ОС ОС ОС ОС 08 ОС ОЕ ОС ОС ОС ОС 08 ОС 00690 ОС ОС ОС ОЕ ОС 08 ОС ОС ОС ОС ОС ОС 08 ОС ОС ОС 006А0 ОС ОС ОС 08 ОС ОС ОС ОС ОС ОС ОС ОС ОС ОС ОС 04 006В0 ОС ОС ОС ОС ОС ОС 04 ОС ОС ОС ОС ОС ОС 04 1С ОС 006С0 ОС ОС ОС ОС 04 ОС ОС ОС 1С ОС ОС 04 ОС ОС ОС 1С 006D0 ОС ОС 04 ОС ОС 1С ОС ОС ОС 04 ОС 1С ОС ОС ОС ОС 006Е0 14 ОС ОС ОС ОС 1С ОС 04 ОС 1С ОС ОС 04 1С ОС ОС 006F0 ОС 14 ОС ОС ОС 1С 04 ОС ОС 1С ОС 04 1С ОС ОС 1С 00700 04 ОС 1С ОС ОС 14 ОС ОС 1С ОС 04 1С ОС 1С ОС 14 00710 ОС 1С ОС 1С 04 1С ОС 1С ОС 14 ОС 1С ОС 14 ОС 1С 00720 ОС 14 ОС 1С ОС 14 ОС 1С ОС 14 ОС 1С ОС 14 ОС 1С 00730 ОС 14 ОС 1С 1С 04 1С 1С ОС 14 1С ОС 1С 14 ОС 1С 00740 1С 04 1С 1С 04 1С 1С 04 1С 1С 04 1С 1С 04 1С 1С 00750 04 1С 1С 04 1С 1С 04 1С 1С 04 1С 1С 04 1С 1С 04 00760 1С 1С 14 ОС 1С 14 1С ОС 14 1С 1С 04 1С 1С 14 ОС 00770 14 1С 14 ОС 14 1С 14 ОС 14 1С 14 ОС 14 1С 14 ОС 00780 14 1С 14 ОС 14 1С 14 ОС 14 1С 14 1С 04 1С 14 1С 00790 14 ОС 14 1С 14 1С 04 1С 14 14 1С 04 14 1С 14 14 007А0 ОС 14 14 1С 14 04 1С 14 14 1С 04 14 14 1С 14 04 007ВО 14 1С 14 14 04 1С 14 14 14 ОС 14 14 14 1С 14 14 007С0 04 14 1С 14 14 14 14 ОС 14 14 14 14 14 1С 04 14 007D0 14 14 14 1С 14 04 14 14 14 14 1С 14 04 14 14 14 007ЕО 14 14 14 04 1С 14 14 14 14 14 04 14 14 14 14 14 007F0 14 04 14 14 14 14 14 14 04 14 14 14 14 14 94 94
В электронном виде таблицу можно найти по адресу http //radio-mir.com
тоте и, соответственно, задать площадь ШИМ-импульсов. Для малых оборотов двигателя это чревато установкой микросхем ПЗУ с очень большим количеством ячеек и, соответственно, кропотливым расчетом их содержимого.
Графическая картина управления трехфазным двигателем ШИМ-им-пульсами приведена на рис.9. Карта прошивки ПЗУ с ШИМ-модуляцией на частоте 2 кГц приведена в табл.2. Частота вращения двигателя при этом равна 60 об/мин.
Для управления двигателями существует много типов силовых ключей. У всех имеются свои достоинства и недостатки. На рис.10 приведена схема простого двухтактного ключа. На транзисторах VT1 и VT2 собран ключ для положительной полуволны, на VT3 — для отрицательной. На рис.11 приведена схема ключа на биполярных транзисторах с оптронной развязкой, на рис.12 — схема ключа на полевых транзисторах. Источник питания для этого ключа приведен на рис.13. В ключах с использованием оптронов имеется один существенный недостаток: при увеличении частоты модуляции происходит затягивание фронтов импульсов.
вых транзисторах. При применении транзисторов IRF740 можно управлять двигателем мощностью до 5 кВт. Подробно о микросхемах и о принципах управления двигателем можно узнать в [1]. Входы драйвера согласуются с TTL-логикой, и ее можно подключить к описанному блоку управления.
Литература
1. Обухов Д. и др. Модуль управления электроприводом на микроконтроллере PIC16C62 и драйвере IR2131. — ChipNews, 1999, N6.
М.ПОТАПЧУК, г.Ровно, Украина. E-mail: mapic@mail.ru
РЕГУЛЯТОР ОБОРОТОВ
МИКРОДРЕЛИ НА PIC-КОНТРОЛЛЕРЕ
В радиолюбительской практике одним из самых важных инструментов является дрель. В качестве миниатюрных электродрелей для сверления плат часто используются двигатели постоянного тока с приделанным микровыключателем на рукоятке. Питание на такую микроэлектродрель подается от внешнего блока питания. В большинстве случаев обороты электромотора не регулируются, а чтобы “сверлилка” лучше работала, на нее подается завышенное напряжение питания. Это приводит к преждевременному выходу со строя электромотора. Еще одним слабым звеном устройства является кнопка включения. Это и не удивительно, если учесть, что пусковой ток электромотора может достигать 3 А и более.
Эти недостатки побудили разработать регулятор оборотов на современном микроконтроллере ф.Microchip PIC16F627/628. Важной особенностью данной модели микроконтроллера является наличие внутреннего двухскоростного RC-генератора. Используя эту особенность, в процессе выполнения программы можно переключать тактовую частоту микроконтроллера с 4 МГц на 32 кГц и наоборот. Данная микросхема содержит также встроенный широтно-импульсный модулятор (ШИМ), что позволяет реализовать весь диапазон регулировки оборотов. Коэффициент заполнения импульсов (величина, обратная скважности) меняется от 0 до 1. Это позволяет построить очень эргономичное устройство практичес-
Технические характеристики
Напряжение питания, В	8...25
Ток потребления устройством в рабочем режиме
(зависит от мощности электромотора), А	0.5...3
Ток потребления в ждущем режиме работы, мА	<1
Частота работы ШИМ, кГц	15
Коэффициент заполнения ШИМ	0,4... 1
Количество ступеней регулировки напряжения на электродвигателе 50
Плавность регулировки скважности ШИМ, ступени/с	2
Количество деталей конструкции	20
ки на одной микросхеме с минимальным количеством внешних компонентов.
К выводам 18, 7 и 8 микроконтроллера (рис.1) подключены кнопки управления устройством. Следует отметить, что от электромотора и соединительного шлейфа во время работы идет довольно солидное электромагнитное излучение, которое может привести к самопроизвольному срабатыванию кнопок SB2 и SB3. Для предотвращения этого используются блокировочные конденсаторы С4 и С5, которые шунтируют высокочастотные наводки на выводах кнопок. Цепь R2-VD2 представляет собой простейший параметрический стабилизатор, снижающий уровень напряжения, которое подается с кнопки SB1 на цифровой вход микроконтроллера, до стандартных TTL-уровней сигнала. Резистор R3 формирует на
выводе 18 DD1 уровень логического “О” в то время, когда кнопка SB1 отпущена. Светодиод HL1 отображает режимы работы устройства.
ШИМ-сигнал с выхода микроконтроллера через резистор R4 подается на составной транзистор VT1, VT2. Коллекторы транзисторов подсоединены к одному из полюсов электромотора. Электромотор подключается к устройству при помощи трехпроводного шлейфа. Два провода используются для подачи питания, третий — для приема сигнала от кнопки “Пуск". Напряжение питания на двигателе зависит от коэффициента заполнения ШИМ-сиг-нала. Стабилизатор на микросхеме DA1 обеспечивает питанием микроконтроллер. Конденсаторы С1 и С2 используются для фильтрации высокочастотных помех, поступающих как с блока питания, так и от самого электромотора. Для этих же целей установлен
конденсатор СЗ, включенный параллельно полюсам питания электромотора. Диод VD1 гасит токи самоиндукции, которые появляются в цепи питания электромотора при работе.
Подробно разобраться в принципах работы устройства поможет схема алгоритма, представленная на рис.2. В соответствии с ним сразу после старта программы микроконтроллер проходит начальную инициализацию. Во время инициализации настраиваются порты микроконтроллера, таймеры (счетчики), и переключается тактовая частота с 4 МГц на 32 кГц. После этого микроконтроллер входит в программный цикл ожидания нажатия кнопки “Пуск” (SB1). В этом цикле также происходит обработка прерывания по переполнению таймера-счетчика 2, которое используется для задания периодов работы светодиода HL1.
После нажатия кнопки SB1 программа микроконтроллера сразу же переключает частоту тактирования с 32 кГц на 4 МГц и проводит инициализацию внутреннего ШИМ-контрол-лера. Далее процессор читает сохраненное ранее в энергонезависимой памяти (EEPROM) значение длительности импульса ШИМ и записывает его в соответствующий служебный регистр. Проделав все эти операции, микроконтроллер запускает ШИМ и снова оказывается в программном цикле ожидания нажатия кнопок SB2, SB3, либо отпускания кнопки SB1.
При нажатии кнопки SB2 (SB3) микроконтроллер увеличивает (уменьшает) длительность импульса ШИМ, и тем самым изменяет напряжение, прикладываемое к электромотору. После каждого изменения длительности импульса ШИМ текущее значение сохраняется в виде константы в энергонезависимой памяти микроконтроллера (EEPROM). Это позволяет не проводить начальную настройку скорости вращения “сверлилки” каждый раз при начале работы. Если же программа обнаруживает, что кнопка SB1 отпущена, микроконтроллер сразу же переходит на программную ветвь завершения работы ШИМ-регулятора. В этой ветви производится выключение ШИМ (на выводе 9 DD1 устанавливается низкий уровень), и микроконтроллер снова переходит в цикл ожидания нажатия кнопки “Пуск”. Дальше алгоритм работы устройства повторяется.
(Окончание следует)
nElektronika
A.BASSO.
“ИНКУБАТОР” ДЛЯ РАССАДЫ
Большинство огородных культур на наших приусадебных участках выращивается из рассады Многие приобретают рассаду на рынках у садоводов-любителей, в то время как ее можно вырастить собственными силами, если обеспечить подходящие условия для ее развития В этой статье рассказывается об устройстве, которое почти автоматически создает для маленьких растений оптимальные климатические условия
Устройство состоит из четырех частей блока управления и трех обогреваемых проветриваемых и поливаемых емкостей для рассады Электронный блок автоматически выполняет свои функции, не требуя проведения довольно обременительных периодических работ Благодаря встроенному обогревателю температура среды (если она выше точки замерзания, но ниже требуемой для растений температуры) роли не играет Поэтому рассаду можно разместить даже на неотапливаемой веранде загородного дома
Емкость для рассады. Обогреваемая емкость размерами 28x45 см изготовлена из пластикового поддона для выращивания растений Приобрести его можно в специализированном сельскохозяйственном магазине или подобрать подходящую “посудину” в магазине хозтоваров К днищу этого поддона прилегает нагревательный элемент, потребляющий мощность около 35 Вт и термодатчик (термистор)
Нагревательный элемент изготовлен из плоской константановой шины (сечением 1,25x0,1 мм), сопротивление которой на один метр составляет 11,6 Ом Длина шины — около 2,55 м Она выгнута в форме плоской спирали и пропущена через стеклотекстолитовую пластинку толщиной 0 2 мм (сквозь отверстия 01,5 мм), размеры которой соответствуют нижней части поддона Концы шины вставлены в трубчатые заклепки 03 мм, служащие выводами Припаянные к заклепкам провода подведены к двум приборным клеммам К середине текстолитовой пластинки привинчен термистор, связанный эк-
ранированным кабелем с разъемом RCA, установленным сбоку на емкости для рассады Этот разъем вместе с клеммами установлен на алюминиевом уголке 30x80 мм, который прикреплен снаружи тремя винтами к короткой стороне емкости
Изготовленный нагревательный элемент (вместе с термистором) нужно положить на дно емкости для рассады (выводы прокладываются с боковой стороны) и промазать эпоксидной смолой так, чтобы она полностью покрыла нагреватель Вместо смолы можно использовать двухкомпонентный паркетный лак Это предотвращает электрический контакт рассадной земли с нагревателем или термистором и одновременно жестко закрепляет нагреватель на поддоне Поверх поддона ставится шатер с проволочным каркасом, который обтягивается полиэтиленовой пленкой для предотвращения испарения влаги и поддержания соответствующего режима Проволочный каркас изготовлен из медной проволоки 04 мм с помощью пайки К этому каркасу с помощью текстолитовой пластинки прикреплен малогабаритный вентилятор для проветривания зоны внут
ри шатра На этой полоске расположены также два разъема RCA, обеспечивающие подключение одного или нескольких конденсаторов Внешний вид изготовленного устройства (без пленки) показан на рис.1.
Блок управления обслуживает одновременно три емкости для рассады Сама схема имеет пять узлов
-	блок питания
-	схему терморегуляции,
-	фотореле,
-	схему управления проветриванием,
-	схему управления поливом
Схема включения первых трех узлов представлена на рис.2 Блок питания устроен совсем просто Сетевой трансформатор должен обеспечивать напряжения 32 В и 10 В В силу условий эксплуатации (влажная, наполненная парами среда), его обязательно нужно делать водонепроницаемым’ Напряжение 32 В служит для питания нагревателя, а 10 В (после выпрямления и стабилизации) — блока управления и вентилятора для проветривания
Схема терморегуляции имеет три канала, поскольку к системе подключены три емкости для рассады Тер-
+ 5V
морегулятор в силу простоты конструкции является позиционным. Это означает, что у него имеется только два порога срабатывания. Если температура ниже заданной, включает
ся нагрев емкости для рассады, если равна или выше, нагрев выключается.
К входу схемы терморегулятора подключен термистор. В опытном образце устройства использован термистор NTK типа К-25 ф.Siemens. При температуре 20°С его сопротивление составляет 40 кОм. Конденсатор СЗ защищает схему от высокочастотных помех.
Термистор образует одно из плеч мостовой схемы вместе с R7 и параллельно соединенных с ним резисторов R1...R6. Сигнал поступает на инвертирующий вход IC2. Второе плечо моста составляют R8, R9 и Р1. Оно соединено с неинвертирующим входом IC2. Следовательно, компаратор IC2 включен в диагональ мо-
ста. До тех пор пока напряжение на термисторе меньше уровня срабатывания компаратора (около половины напряжения питания), на его выходе (вывод 7) — низкий уровень. Точная настройка уровня срабатыва-
ния компаратора производится потенциометром Р1 Этим можно компенсировать разброс параметров термисторов.
Если температура термистора повышается, уменьшается падение напряжения на нем. Как уже говорилось, уровень срабатывания компаратора равен примерно половине напряжения питания (около 2,5 В). Следовательно, суммарное сопротивление соединенных с термистором резисторов следует выбирать равным сопротивлению термистора при требуемой температуре.
В специальной литературе отмечается, что для большинства выращиваемых из рассады огородных культур излюбленная температура находится в диапазоне 2О...ЗО°С. Поэтому терморегулятор должен обеспечи-
вать настройку в этом диапазоне. В естественных условиях ночная температура ниже дневной, поэтому для правильного развития рассады следует имитировать этот перепад температур Таким образом, ночью терморегулятор должен поддерживать температуру около 16°С.
Рассмотрим сначала случай, когда контакты реле]4 и j5 разомкнуты (это состояние имеет место в сумеречное и ночное время). В этом случае к термистору подключен только резистор R7. Сопротивление R7 — 47 кОм, оно равно сопротивлению термистора при температуре 16°С. Следовательно, регулятор в данном состоянии старается поддерживать в емкости для рассады эту температуру (16°С).
В дневное время следует повышать температуру. Реле J4 и J5 замыкают-
ся. Следовательно, параллельно R7 подключается сопротивление, величина которого зависит от положения контакта К2. С помощью этого контакта температура регулируется в пределах от 20 до 30°С с шагом 2°С. Ког-
да температура термистора ниже заданного значения, на выходе компаратора появляется высокий уровень и открывает транзистор Т1 При этом реле Л в коллекторе транзистора срабатывает и включает нагрев емкости для рассады Нагреватель подключен к выходу 1 При возникающем здесь переменном напряжении 32 В загорается светодиод D7 Диод D1 защищает транзистор от бросков напряжения, возникающих при коммутации реле. RC-цепочка, включенная параллельно контактам реле, действует как гаситель искры
Фотореле построено на компараторе IC5, входы которого также соединены с диагональю моста Переменным элементом этого моста является фоторезистор R38 (WK65037 IK5 производства TESLA). Вместо него можно установить любой фототранзистор с соответствующим подбором
+5V	1N4148
R3« 390k	7
R39 15М
VDn
I__6
2
J±Cio J+ Сц “ТоодТ юо д __16V J_16V
R34. При освещении сопротивление фоторезистора мало, на выходе компаратора высокий уровень, реле в коллекторе транзистора Т4 включены. Когда освещенность фоторезис
тора снижается до определенного
4
IC6 555
1N4148
К вентиляторам +10V
T5 2N2369
Рис. 3
уровня, компаратор переключается Сопротивление R34 нужно подбирать так, чтобы это переключение происходило в сумерках. В схеме исполь-
зуются нормально разомкнутые контакты реле J4 и J5.
Фоторезистор следует установить на передней панели блока управления Сам аппарат целесообразно расположить возле емкостей для рассады, проследив за тем, чтобы на
фотодатчик не попадал свет от ламп
г О ОИИС	О (ЖМЮ	О Я""О
'Мл 'Мл 'М| ^2£оо| J f5Sool ” K£SOO| ”
а " о Ч g " о Ч гЦ
О
о
освещения, а только наружный свет (можно сделать для него светозащитный экран).
Схема управления вентиляцией снабжает растения под шатром свежим воздухом и поддерживает необходимую влажность. Вентиляция обеспечивается малогабаритными вентиляторами (от компьютеров) размерами 40x40 мм и напряжением 12 В. Их производительности достаточно для хорошего воздухообмена в шатрах с объемом воздуха около 50 л. Управление вентиляторами осуществляется интегральным таймером типа 555
(IC6). Схема включения приведена на рис.З. На выводе 3 таймера формируется медленный асимметричный прямоугольный сигнал, открывающий транзистор Т5 (2N2369), в коллекторной цепи которого находится реле J6. Контакты этого реле включают вентиляторы на 1 минуту в течение каждых 20 минут. Роль RC-цепочки, подсоединенной параллельно контактам реле, состоит в гашении искры.
Управляющая автоматика располагается на 2 односторонних печатных платах. На большей плате (рис.4) размещены детали, указан-
ные на рис.2, меньшая плата (рис.5) соответствует схеме, приведенной на рис.З. Сопротивление R39 (15 МОм) целесообразно собрать из большего количества резисторов, чем указано на рис.4.
Весь прибор размещен в корпусе размерами 100x235x150 мм. На рис.1 видно, что на передней панели установлены 12-позиционные кнопочные выключатели для задания температуры, а под ними — разъем для термодатчика (RCA), клеммы нагревателей и (над выключателями) — светодиоды, индицирующие нагрев. На панели находятся также фотодатчик и сетевой выключатель. На задней панели размещены сетевой разъем, держатели предохранителей и разъем вентиляторов (RCA)
Резисторы R1...R6 и R12. R17 припаяны непосредственно к кнопочному переключателю. Керамические конденсаторы СЗ...С5 нужно припаять к разъемам RCA на передней панели, чтобы они эффективно фильтровали помехи.
При сборке прибора следует тщательно выполнить монтаж, посколь
ку он большую часть времени функционирует “без присмотра”
Настройка прибора заключается в регулировке потенциометров Р1...РЗ с учетом действительной температуры окружающей среды. Это можно выполнить следующим образом. Устанавливаем движки потенциометров в среднее положение, затем подключаем пустую емкость для рассады к устройству. Если температура окружающей среды ниже 16°С, отпаиваем “горячий” конец фотодатчика от точки “Н” панели. Включаем нагреватель, касаемся эталонным термометром термистора и следим за его температурой. Когда она достигает 16°С, регулируем данный потенциометр таким образом, чтобы нагрев прекратился.
Если настройка производится при комнатной температуре, оставляем фоторезистор подключенным, а переключатель температуры устанавливаем в положение “30°С” и действуем аналогично сказанному выше.
Hobby Elektronika, NN1-2/02.
Перевод В Стасюка.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ (“РМ”11/04, С.25)
Имея “средний” компьютер и доступ к лазерному принтеру, технологию изготовления печатных плат можно “осовременить”. В этом случае она заключается в следующем:
1.	Рисуем чертеж печатной платы в программе Sprint Layout V3.0 (скачать ее можно из Internet по адресу http://hamradio.online.ru/ftp/rulay3.zip или, если ссылка не работает, поискать на www.yandex.ru). Программа очень простая и на русском языке, так что даже новичок разберется в ней за несколько минут.
2.	Печатаем рисунок печатной платы на лазерном принтере в зеркальном изображении на любую глянцевую бумагу (особенно хорошо подходят листы из разных журналов, текст или картинки, которые там есть, абсолютно не мешают).
3.	Вырезаем кусок фольгированного стеклотекстолита или гетинакса необходимых размеров с припуском по каждому краю примерно 3...10 мм.
4.	Шкуркой (нулевкой) слегка проходимся по стороне с фольгой до получения матовой поверхности. Вместо шкурки можно воспользоваться
А.КЛИМОВ,
^Екатеринбург.
Для литья керамических деталей и разнообразных элементов конструкций радиолюбители давно используют цемент Сореля (другое его название — “магнезиальный цемент”). Цемент Сореля (ЦС) обладает следующими ценными свойствами:
-	нетоксичен, прочен и легко окрашивается;
-	легко поддается механической обработке (шлифованию, сверлению и распиловке),
-	не боится воздействия воды, многих кислот и щелочей;
-	выдерживает кратковременный нагрев до 300°С;
-	в массу можно добавлять наполнители (до 50% по массе).
ЦС готовится из соединений магния. Смешиваются очень концентрированный раствор хлорида магния (МдС1г) и порошок окиси магния
ПЕЧАТНЫЕ ПЛАТЫ
В ЛЮБИТЕЛЬСКИХ УСЛОВИЯХ
О.ЛЫСАК, г Ростов-на-Дону. E-mail: oleg19761976@mail.ru
чернильной (красной) стиркой (ластиком). Обезжириваем заготовку ватным тампоном, смоченным ацетоном.
5.	Прикладываем напечатанный рисунок стороной с тонером к фольге, переворачиваем плату и с другой стороны фиксируем листок скотчем.
6.	Берем любой утюг (лучше наш отечественный, без отпаривателя), устанавливаем регулятор температуры утюга в среднее положение (две точки, нанесенные на терморегуляторе). Когда утюг разогреется, ставим его на распечатку рисунка платы и ждем примерно 30 с, чтобы плата прогрелась. После этого в течении 1.. 2 минут равномерно, с небольшим прижимом проглаживаем всю плату для хорошего прилипания тонера к фольге платы. Особенно тщательно проходимся по краям
7.	Убираем утюг, ставим на плату какой-нибудь груз (кусок железа, кастрюлю или банку с водой или что-нибудь в этом роде)и оставляем остывать (примерно 5.. 10 минут).
8.	После остывания платы помещаем ее в емкость с теплой водой и выдерживаем 5...7 минут. За это вре
мя бумага размокает. Вытаскиваем и снимаем бумагу. Рисунок должен остаться на плате. Если где-то осталась бумага, это место можно просто потереть пальцем под струей воды. В итоге получаем четкий и качественный рисунок дорожек платы. “Пропадание” каких-то частей рисунка свидетельствует о недостаточном прогреве утюга.
9.	Травим плату в растворе хлорного железа (можно использовать и “радиолюбительский” состав — 2 столовые ложки поваренной соли и 1 столовая ложка медного купороса). После того как плата вытравилась, ватным тампоном, смоченным ацетоном, снимаем с платы слой тонера На плате остаются вытравленные дорожки.
10.	Сверлим отверстия, залужива-ем дорожки (покрываем тонким слоем припоя), обрезаем плату по размерам.
11	Подбираем необходимые элементы и запаиваем их на плату.
Если необходима двусторонняя печатная плата, то одна сторона рисунка печатается в зеркальном отображении, а другая — в прямом. Оба
рисунка совмещаем на просвет и в любом свободном от дорожек месте прокалываем иголкой пару отверстий. Закрепляем один листок с рисунком на плате и в проколотых местах сверлим отверстия сверлом 00,5...0,8 мм. Переносим рисунок одной стороны на плату по описанной технологии. После этого в просверленные отверстия вставляем пару иголок и закрепляем чертеж второй стороны платы. Чтобы не повредить уже готовую сторону, на нее кладем листок бумаги по размерам платы и к нему крепим скотчем вторую распечатку. Опять повторяем перенос.
В результате такого нехитрого процесса примерно через 30.. 40 минут имеем качественный рисунок печатной платы.
Данная технология позволяет делать печатные платы с шагом между дорожками 1 мм и меньше, сами дорожки шириной до 0,3 мм, а также контактные площадки для элементов поверхностного монтажа (SMD), которые в последнее время получают все большую популярность.
ЦЕМЕНТ СОРЕЛЯ
(МдО). Полученная пластичная масса через несколько часов затвердевает (особенностью затвердевания является химическое связывание большого количества воды) в прочный, твердый как мрамор монолит.
Магнезиальный цемент имеет полимерную структуру и относится к классу неорганических полимеров.
Литьевая масса на основе ЦС. На 2 весовых части прокаленной окиси магния (время прокаливания — примерно 2 часа при температуре 600...800°С,)берется 1 весовая часть безводного хлорида магния (если берется водный хлорид магния, то сперва он разводится водой, а потом в него добавляется прокаленная окись магния), компоненты смешиваются, и добавляется вода до получения густой сметанообразной массы.
Массу заливают в подготовленную форму, через несколько часов она
затвердевает и дает белый, очень твердый, легко полирующийся материал.
Упрощенный состав литьевой массы Берутся 25 г прокаленной окиси магния и 100 мл 10% раствора соляной кислоты. Полученная масса может использоваться в качестве шпатлевки или клея. Подобные ок-сихлоридные полимеры также получаются смешением прокаленной окиси цинка и раствора соляной кислоты. Состав литьевой массы в этом случае: 50 rZnO, 100 мл 10% раствора соляной кислоты.
Магнезиальная шпатлевка. В большом стакане или широкой банке смешиваются 15,5 г безводного хлористого магния, 250 г прокаленной окиси магния и 750 г воды (если взять больше воды, время отвердевания шпатлевки увеличится). Смесь тщательно растирается. Готовую
шпатлевку необходимо использовать в течение 1 часа. В нее можно добавлять различные наполнители (древесные опилки, молотую пробку, минеральные пигменты, зубной порошок) и (в небольших количествах) различные красители (например, медицинскую “зеленку”).
Шпатлевка применяется для замазывания щелей и приклеивания керамической плитки на бетонное основание, склеивания керамических изделий, изготовления декоративных керамических элементов(с окраской под мрамор или малахит) и форм для отливки изделий из капрона или других термопластичных материалов.
Литература
1.	Климов А Ю. Радиоэлектроника. — 1999, XXII, С.61.
2.	Радио, 1987, N7, С.59.
3.	Шкержик Я. Рецептурный справочник для радиотехника — М. Энергия, 1978, С 128
В.НОВИКОВ,
г Минск
КОРПУС ИЗ ДВУХ “П”
Изготовление корпусов радиоаппаратуры, особенно металлических, связано с приличными трудностями Упростить процесс позволяет предлагаемая конструкция корпуса Такой корпус состоит из двух деталей, имеющих вид буквы “П" Размеры деталей подобраны так, что при их установке одной в другую получается закрытый корпус без щелей (рис.1) Для соединения половинок есть несколько возможностей
-	уголки и винты,
-	отбортовка краев панелей, в которой сверлятся крепежные отверстия с резьбой,
-	стойки, показанные на рис.2
Последний вариант удобен тем,что стойка 3 не только скрепляет верхнюю панель 1 с нижней 5, но и фиксирует в корпусе шасси 6, на котором размещаются элементы изготавливаемого устройства Поэтому не нужны дополнительные крепежные детали, и панели не “украшают” многочисленные винты Нижняя панель крепится к стойке с помощью винта 2, проходящего через ножку 4
Корпус данного типа изготавливается из листовых материалов стали, алюминиевых сплавов, меди или латуни Толщина материала зависит от размеров корпуса Для небольшого корпуса (объемом примерно до 5 дм3) используется лист толщиной 1,5 2 мм Больший корпус требует, соответственно , листа потолще — до 3 ,4 мм Это, в первую очередь, относится к основанию (нижней панели), поскольку на нее приходится главная силовая нагрузка
Изготовление начинается с расчета размеров заготовок (рис.З) Длина заготовки рассчитывается по формуле
L = 2a + c-2(R1 + S),
где а — ширина корпуса, с — высота корпуса, R — внутренний радиус изгиба, S — толщина материала
Определив длину первой заготовки, ее вырезают из листа и изгибают (для стали и латуни радиус изгиба R должен равняться толщине листа, для алюминиевых сплавов — быть в 2 раза больше) После этого измеряют получившиеся размеры а и с С учетом имеющегося размера с определяют ширину второй заготовки (c-2S) и рассчитывают ее длину по
той же формуле, подставляя:
-	вместо а — (a-S),
-	вместо R-i — R2,
-	вместо S — t
Такая технология гарантирует точное соединение деталей
Чтобы ровно согнуть заготовки корпуса, нужно изготовить несложное приспособление (рис.4) Оно состоит из двух стальных уголков, стягиваемых струбцинами или болтами Длина уголков зависит от размеров изгибаемых деталей Уголки желательно закалить Изгибание производится поперек направления проката (определяется по характерным рискам и полосам на поверхности материала) Заготовку вставляют между уголками, чтобы линия сгиба была на уровне горизонтальной плоскости уголка, и
последние стягивают Полученный “бу-терброт” зажимается в тисках
Сначала (если позволяют размеры выступающей части) деталь сгибают вручную Затем на лист в месте сгиба кладут гладкую и достаточно толстую (15 30 мм) пластину из текстолита или гетинакса, по которой наносят удары молотком По поверхности самой детали бить нельзя (образовавшиеся вмятины потом будет трудно заделать) Перед началом работы поверхность листа и уголки хорошо очищаются от грязи, поскольку все неровности могут проявиться на готовой детали
После изготовления обеих половин корпуса производится их подгонка, разметка и сверление крепежных отверстий В необходимых местах прорезаются отверстия и окна под ручки управления, разъемы,индикаторы и прочие элементы Выполняется контрольная сборка и окончательная подгонка корпуса
Теперь можно приступать к отделке Здесь полная свобода фантазии в совокупности с имеющимися возможностями и учетом назначения устройства Корпус можно покрасить, оклеить декоративной пленкой и тп При аккуратном изготовлении получается готовое устройство, не уступающее “фирменным” изделиям
Иногда в П-образной половине трудно разместить всю “начинку” устрой-
Металлическая ляагтипа Зля гибки
ства. Например, на передней панели требуется установить большое количество органов индикации и управления. Окна для них в согнутой детали вырезать неудобно. Здесь выручит комбинированный вариант. Половинка корпуса с передней панелью изготавливается из отдельных листовых заготовок. Для их крепления можно использовать специальные уголки, показанные на рис.5. Такая деталь удобно скрепляет сразу три стенки в углу корпуса. Размеры уголков зависят от габаритов скрепляемых элементов конструкции.
Для изготовления уголка берется полоска мягкой стали, и на ней размечаются линии сгиба. Центральная часть заготовки зажимается в тисках. Чтобы не портить поверхность полоски, губки тисков должны быть без насечки (можно использовать прокладки из текстолита или ДВП). Легкими ударами молотка полоска сгибается, затем перевертывается так, чтобы загнутая часть легла на боковую поверхность тисков, а средняя часть была слегка зажата. В таком положении правится изгиб и устраняется деформация полоски.
Теперь сгибается вторая сторона детали, и, после правки, получается готовый крежный узел. Остается наметить по месту и просверлить отверстия, в которых нарезать резьбу.
Литература
1.	Бастанов В.Г. 300 практических советов. — М.: Московский рабочий, 1989, С.208.
2.	И.Шиманаев. Корпус “П”х2. — Радиолюбитель, 2001, N1, С.19.
3.	В.Беседин. Скрепление панелей радиолюбительских конструкций. — Радиолюбитель, 1992, N11, С.16.
А.КАШКАРОВ,
г.С.-Петербург.
УНИВЕРСАЛЬНЫЙ
КОРПУС
Многие радиолюбители, собирая какое-либо свое устройство, стараются подогнать размеры платы и других деталей под уже имеющийся корпус. Часто таким корпусом служат различные упаковочные коробки, которых “развелось” нынче бессчетное количество, консервные банки и т.п.
Другой путь — это приобретение готовых корпусов в магазинах радиотехники. Сейчас там представлен разнообразный выбор пластмассовых и металлических корпусов специально для электронных устройств. Купленный корпус отличается хорошим оформлением, универсальностью, удобством разборки. В нем предусмотрены крепления для платы, регулировочных элементов. Да и цена не слишком высока.
Но для непритязательных самоделок домашней лаборатории можно очень просто изготовить подходящий корпус самостоятельно. Он пригодится для любых радиоэлектронных устройств, кроме некоторых схем приемо-передающей аппаратуры, для которых экран является препятствием проникновению радиоволн. Корпус сдвлан из фольгированного гетинак-са, текстолита или стеклотекстолита. Эти материалы для наших целей практически одинаковы. Фольгирование может быть односторонним или двусторонним. Для корпусов желательно применять двусторонний фольгированный материал. Благодаря этому схема внутри корпуса может быть полностью экранирована. Полный процесс изготовления корпуса занимает совсем немного времени и состоит из следующих этапов:
По размерам платы и крупногабаритных элементов определяются размеры корпуса. Здесь полный простор для творчества, чтобы “упаковать” рождающуюся конструкцию в необходимый объем. Для удобства компоновки можно сделать макет корпуса, используя плотную бумагу, тонкий картон и пр.
Намечаются и вырезаются заготовки боковых стенок и крышек. Вырезать можно ножовкой по металлу, лобзиком или резаком (из ножовочного полотна). Кромки и углы поверхностей обрабатываются мелким напильником.
Кромки сопрягаемых стенок залужи-ваются (на расстояние 3-4 мм от края) вдоль всей стороны.
Боковые стенки корпуса спаиваются между собой, и получается коробочка без крышек.
Кусок обмоточного или монтажного (без изоляции) одножильного провода диаметром 0,8...2 мм и длиной примерно 10 см зачищается, облужива-ется и разрезается на четыре равные части. Каждая часть скручивается на
подходящей оправке в кольцо с внутренним диаметром 2-3 мм (под шуруп или саморез) и пропаивается. Получившиеся колечки припаиваются к углам коробочки, как показано на рисунке. Для удобства пайки можно оставить у скруток концы проволоки длиной 5-10 мм.
Верхняя крышка прикладывается к боковым стенкам (со стороны установленных колечек), и в ней размечаются места под отверстия напротив колечек. Затем крышка снимается, в размеченных местах сверлятся отверстия диаметром 3,5-4 мм.
В корпусе размечаются и проделываются отверстия для выключателей, разъемов, соединительных проводов, индикаторов и пр.
К боковым стенкам с противоположной от колечек стороны припаивается нижняя крышка. Если она также должна быть съемной, колечки припаиваются и с этой стороны.
Корпус с внешней стороны зачищается, обезжиривается и красится нитроэмалью или другой быстросохнущей краской (лаком). Можно обклеить корпус декоративной самоклеющейся пленкой или применить иные способы отделки.
Плата и другие элементы устройства помещаются в корпус и крепятся в нужных местах. Для этого можно использовать кусочки фольгированного материала или провода, припаянные к корпусу. Внутренняя фольга служит экраном, она соединяется с общим проводом схемы.
Проверяется работоспособность собранного устройства, и привинчивается верхняя крышка.
А.ТИТОВ, г.Томск. E-mail: titov_aa@rk tusur.ru
УСИЛИТЕЛЬ МОЩНОСТИ
ДИАПАЗОНА 30...1000 МГЦ
Широкополосные усилители мощности используются во многих радиотехнических системах К ним предъявляются требования сохранения работоспособности при неблагоприятных внешних воздействиях. В статье приведено описание такого усилителя.
Схема усилителя приведена на рис.1 и является модификацией устройства, описанного в [1]. Усилитель содержит:
-	три предварительных каскада на транзисторах VT2, VT5, VT7, включенных по схеме с общим эмиттером,
-	выходной каскад на транзисторе VT8, включенном по схеме со сложением напряжений [2];
-	управляемый стабилизатор напряжения на микросхеме DA1 и транзисторе VT3,
-	схему защиты от рассогласования по выходу на диодах VD5 и VD6;
-	термозащиту на терморезисторе R25,
-	защиту от превышения напряжения питания на стабилитроне VD7.
Все усилительные каскады работают в режиме класса А с фиксированной рабочей точкой Токи покоя тран
зисторов VT2, VT5, VT7, VT8 равны соответственно 0,2; 0,35; 0,6 и 0,6 А. Установка заданных токов покоя осуществляется подбором резисторов R6, R13 и R19. Увеличение сопротивления этих резисторов приводит к увеличению токов, и наоборот. Стабилизация токов покоя достигается применением схемы активной коллекторной термостабилизации [3]. В усилителе применено последовательное питание предоконечного и оконечного каскадов. Это позволило минимизировать длину цепи, связывающей коллектор VT7 с эмиттером VT8. Напряжение на коллекторе VT7, равное 12 В, устанавливается подбором R22.
В первом каскаде усилителя при
Основные характеристики усилителя
Максимальная выходная мощность, Вт, не менее	3
Полоса рабочих частот, МГц	30 ..1000
Неравномерность АЧХ, дБ	+2
Коэффициент усиления, дБ	27
Сопротивление генератора и нагрузки, Ом	50
Потребляемый ток, А	1,8
Напряжение питания, В	30
Габаритные размеры, мм	105x100x30
менена корректирующая цепь пятого порядка [4], при этом одним из элементов корректирующей цепи является индуктивная составляющая входного импеданса транзистора [5]. Указанная цепь используется для подстройки амплитудно-частотной характеристики (АЧХ) усилителя после его покаскадной настройки. В промежуточных каскадах использованы корректирующие цепи третьего порядка [6].
Выходной каскад на транзисторе КТ948Б выполнен по схеме с общей базой. Коэффициент усиления по напряжению — 2,5. Заданный коэффициент усиления устанавливается соответствующим выбором емкости С17 [2].
Управляемый стабилизатор напряжения на микросхеме DA1 и транзисторе VT3 используется для автоматической регулировки усиления при срабатывании одной из схем защиты.
Схема защиты от рассогласования по выходу препятствует выгоранию выходных транзисторов VT7 и VT8 при работе на несогласованную нагрузку. Она состоит из датчика выходного напряжения на делителе R27-
R28 и диоде VD5 и датчика выходного тока на трансформаторе Т1 и диоде VD6 [7]. При протекании выходного высокочастотного тока, в сердечнике трансформатора образуется магнитное поле, в результате чего на концах вторичной обмотки наводится высокочастотная ЭДС, пропорциональная протекающему току. Напряжение, снимаемое с обмотки, детектируется диодом VD6 [8]. Вторичная
обмотка трансформатора содержит 5...7 витков провода 00,5...0,8 мм. В качестве сердечника использовано ферритовое кольцо М100НН 10x6x3. Цепочка L6-R34 выравнивает коэффициент передачи датчика тока в полосе рабочих частот усилителя.
При работе на нагрузку 50 Ом датчики выходного напряжения и тока выдают одинаковые напряжения, пропорциональные выходному сигналу. При работе на нагрузку более 50 Ом сигнал управления формируется датчиком выходного напряжения, менее 50 Ом — датчиком выходного тока. Поэтому при правильной настройке схемы защиты усилитель позволяет получить на высокоомной нагрузке выходное напряжение, равное максимальному напряжению на нагрузке 50 Ом. На низкоомной нагрузке выходной ток равен максимальному току на нагрузке 50 Ом. Уровень срабатывания схемы защиты от рассогласования по выходу устанавливается выбором номинала R29. Загорание светодиода VD1 свидетельствует о перегрузке усилителя по выходу.
Срабатывание схемы термозащиты при перегреве усилителя приводит к уменьшению до нуля напряжения питания входных каскадов и загоранию светодиода VD1. Температура срабатывания термозащиты устанавливается выбором номинала R23. Аналогичным образом работает защита и при превышении напряжения питания (31,5 В).
Конструктивно усилитель размещен на печатной плате размерами 95x90 мм, изготавливаемой из двустороннего фольгированного стеклотекстолита толщиной 2.5...3 мм. Чертеж печатной платы приведен на рис.2, а расположение элементов — на рис.З. Пунктирными линиями на рис.2 обозначены места металлизации торцов, что может быть сделано с помощью медной фольги, которая припаивается к нижней и верхней частям платы. Металлизация необходима для устранения паразитных резонансов и заземления нужных участков печатной платы. Для крепления платы к основанию усилителя на ее краях предусмотрены четыре отверстия.
Все транзисторы усилителя крепятся к основанию с использованием теплопроводящей пасты, а между транзистором VT3 и основанием устанавливается смазанная пастой слюдяная прокладка,. Это необходимо для изоляции коллектора от общей шины при одновременном сохра
нении хорошей теплоотдачи. Особо следует остановиться на креплении транзистора VT8. Транзистор КТ948Б предназначен для работы с заземленной базой. Однако в данном случае между базой и общей шиной включен конденсатор С17. Для отвода тепла от транзистора между ним и основанием устанавливается керамическая подложка толщиной 1 мм. Крепление транзистора VT8 осуществляется с помощью винтов, на которые надеты изолирующие шайбы и “кембрики”. Перед ввертыванием крепежных винтов под один из них подкладывается полоска медной фольги с отверстием для винта. К этой полоске в дальнейшем припаивается вывод катушки индуктивности L4 и конденсатор С17, обеспечивающий настройку усилителя на максимальную выходную мощность. При сборке усилителя следует минимизировать длину цепи, связывающей коллектор VT7 с эмиттером VT8. Это обусловлено тем, что наличие индуктивной составляющей в указанной цепи приводит к неполному сложению сигнальных напряжений, отдаваемых этими транзисторами. В этом случае потери выходной мощности в области верхних частот полосы пропускания усилителя могут достигать значительной величины.
Настройка усилителя состоит из следующих этапов.
1.	Подбором номиналов резисторов R6, R13 и R19 устанавливаются токи покоя транзисторов VT2, VT5, VT7, VT8, и одновременно резистором R22 устанавливается напряжение 12 В на коллекторе VT7.
2.	В режиме малого сигнала производится покаскадная настройка АЧХ
Вариант ООС
Общеизвестная схема параллельной отрицательной обратной связи по напряжению, используемая для работы с операционными усилителями, приведена на рис.1 Для такой схемы
к - R2
Ku R1
Иногда встречаются случаи, когда требуется очень большой коэффициент усиления, высокое входное сопротивление по инвертирующему
усилителя. Для этого в качестве нагрузки транзистора VT2 через разделительный конденсатор подключается резистор 50 Ом. Подбором катушки индуктивности L1 достигается равномерная АЧХ каскада в области нижних и средних частот полосы пропускания. Подбором емкости конденсатора С2 выравнивается АЧХ в области верхних частот полосы пропускания. Если этого не удается достичь, уменьшается емкость 01, и настройка повторяется.
3.	К первому каскаду подключается второй, и с помощью конденсатора 07 выравнивается АЧХ двух каскадов, и так далее.
4.	Осуществляется подстройка АЧХ всего усилителя с помощью входной корректирующей цепи.
5.	После формирования АЧХ усилителя в режиме малого сигнала проверяется максимальная выходная мощность в полосе рабочих частот и выравнивается подбором С17.
6.	Варьируя в небольших пределах токи покоя транзисторов, находят значения, при которых КПД усилителя максимален.
7.	Настраиваются схемы защиты. Не вводя резистор R29, изменением номиналов R28, L6 и R34 (по отдельности) настраиваются датчики выходного напряжения и тока таким образом, чтобы на нагрузке 50 Ом они выдавали одинаковые напряжения, пропорциональные выходному сигналу. Затем подбирается сопротивление R29, при котором в режиме максимальной выходной мощности начинается слабое свечение светодиода VD1. Выбором номинала R23 устанавливается температура срабатывания схемы термозащиты.
Е.СОЛОДОВНИКОВ,
г.Краснодар.
для ОУ
входу или то и другое вместе. При этом величина сопротивления R2 становится чрезвычайно большой, и трудно найти соответствующий резистор В таком случае можно использовать другую схему цепи отрицательной обратной связи (рис.2). Для этой схемы
Rocskb R2 + R3 + B^3.
Схему можно интерпретировать как включение на выходе операционного
8.	Постепенно увеличивая напряжение питания, убеждаются в том, что при напряжении 31...32 В выходная мощность усилителя уменьшается в 20...40 раз. Это свидетельствует о срабатывании защиты от превышения напряжения питания.
Литература
1.	Алексеевский Д.Д. и др Сверхширокополосные линейные усилители мощности. — Приборы и техника эксперимента, 1991, N2, С.109
2	Титов А.А , Ильюшенко В Н. Транзисторные усилители мощности с повышенными энергетическими характеристиками. — Томск: Изд-во ИОА СО РАН, 2004.
3.	Титов А А. Расчет схемы активной коллекторной термостабилизации и ее использование в усилителях с автоматической регулировкой потребляемого тока. — Электронная техника. Сер. СВЧ-техника, 2001, N2, С 26.
4.	Титов А.А. Параметрический синтез широкополосных усилительных ступеней с заданным наклоном амплитудно-частотной характеристики — Известия вузов Сер. Радиоэлектроника, 2002, N10, С.26.
5.	Титов А А., Бабак Л.И , Черкашин М В Расчет межкаскадной согласующей цепи транзисторного полосового усилителя мощности. — Электронная техника. Сер. СВЧ-техника. Вып.1,2000 С.46.
6.	Титов А.А Параметрический синтез межкаскадной корректирующей цепи сверхширокополосного усилителя мощности. — Известия вузов. Сер. Электроника, 2002, N6, С 81.
7.	Титов А.А Экономичный сверхширокополосный усилитель мощности. — Радиоаматор, 2003, N8, С.53
8.	Титов А А., Ильюшенко В.Н. Широкополосный датчик высокочастотного тока. — Свидетельство на полезную модель N32883 Российского агентства по патентам и товарным знакам. Опубл. 27 09.2003, Бюл N27
усилителя делителя напряжения R3-R4 или как ответвление части тока обратной связи через резистор R4 на землю. Она может использоваться как с инвертирующим, так и с неинвертирующим включением операционного усилителя.
В.ФЕДОРОВ, г.Липецк. E-mail: connectiv@yandex.ru
Декодер secam тоавззо
Интегральная микросхема TDA3530 предназначена для декодеров сигналов цветности системы SECAM и относится к декодерам 3-го поколения. TDA3530 используется в квазипарал-лельных двухстандартных декодерах PAIASECAM совместно с ИМС TDA3510. По субъективным оценкам качество декодирования сигнала SECAM данной микросхемой находится на втором месте после декодера К224ХКЗ, разработанного некогда в СССР (оценка “хорошо” по 5-балльной шкале). Близким аналогом TDA3530 является К174ХА31, выпускаемая на территории стран СНГ. Качество последней не уступает фирменному прототипу, цветопередача декодируемого сигнала является вполне удовлетворительной, и посему вполне возможно применение К174ХА31 в конструируемых декодерах.
Декодер функционирует при подаче на его вход сигнала цветовой составляющей, выделенного из полно
го ТВ-сигнала (обычно используется фильтр с колоколообразной АЧХ типа “клеш” для компенсации ВЧ-предыс-кажений, вводимых на передающих студиях), а также трехуровневых стробирующих импульсов SSC (Super Sand Castle). На выходе микросхемы формируются цветоразностные сигналы отрицательной полярности: красный -(R-Y) и синий -(B-Y).
ИМС TDA3530 содержит в своем составе три законченных узла (рис.1). Первый узел состоит из усилителя сигнала цветности с АРУ, ограничителей сигнала цветности прямого и задержанного сигналов и каскадов согласования с ультразвуковой линией задержки (УЛЗ) DL1.
Второй узел содержит схему выделения вспышки, стробируемый фазовый детектор (компаратор), идентификатор системы SECAM и детектор сигнала SSC. В свою очередь, идентификатор состоит из симметричного триггера, управляющего коммутатором, демодулятора полустрочной
частоты и трех триггеров (корректирующего, включения и блокировки).
В состав третьего узла входят коммутатор и два частотных детектора цветоразностных сигналов.
ИМС выпускается в 28-выводном корпусе DIP (Dual In Plastic), ее основные электрические параметры приведены в табл.1 и 2.
Входной сигнал цветности поступает через вывод 28 ИМС, к которому подключен фильтр “клеш”, на регулируемый буферный усилитель, входящий в систему АРУ. Конденсатор С1 препятствует прохождению на вход ИМС постоянной составляющей видеосигнала, а резистор R1 уменьшает добротность индуктивности L1. Усилитель управляется напряжением, которое выделяется детектором АРУ, измеряющим амплитуду входного сигнала цветности. Система АРУ обеспечивает на ее выходе постоянный уровень сигнала цветности при его изменении на входе ИМС в пределах от 10 до 230 мВ.
После схемы АРУ стабилизированный по амплитуде сигнал цветности следует в каналы прямого и задержанного сигналов, а также на схему выделения вспышки и стробируемый фазовый детектор. В канале прямого сигнала цветовая составляющая через внешние элементы С8, С9 и
Рис. 1
SSC
Табл.1
Основные электрические	TDA353#
Напряжение питания, В	12
Ток потребления; мА	1оо '
Размах входного сигнала, мВ	10...230
Размах выходного сигнала. В:	Ё
- <R-Y>	-• 1.05
-(B-Y)	1,33
Уровни импульсов SSC, В	 I
-кадрового гасящего - строчного гасящего	2,5
- места вспышки	... 7,7
Предельно допустимые параметры
Диапазон напряжения питания. В	'•	10.6... 13.2
Максимальный нагрузочный ток, мА, не более: • на выводах 15,17, 26	5
- на выводе 7	12
Максимальная рассеиваемая мощность, Вт, не более	1.7
Рабочая температура.’С	0...+70
Табл. 2
1	Параметр	I Минимум 1 Норма I Максимум 1
Потребляемый ток, мА	70	100	130
Размах входного сигнала. мВ	10	100	230
Диапазон Ару, дБ	26	г
Подавление перекрестных искажений, дБ	35	-
Размах цветоразностного сигнале (R-Y), В	0,84	1,05 г'	1.32 .
Резмах цветоразностного сигнала, (B-Y). В	.	1,06	1,33	1,67
Остатки меандра(HV2) на выходе;; мВ ' ’ Л-з. ‘	'	’ . *	20 ..,.
Уровни ймпупьсовЗЗС, В: - кадрового гасящего импульса - строчного гасящего импульса - места вспышки	2Ю	2.5 4;1	4,5 6,6	7.1	3,0, 4,9	; 7.6
Входной ток детектора SSC, мкА	>	-	Лба
R12 поступает на ограничитель, который ограничивает амплитуду поступающего на него сигнала. В канале задержанного сигнала цветовая составляющая непосредственно с АРУ поступает на усилитель, компенсирующий затухание в DL1, и регулятор уровня постоянной составляющей Последний устанавливает на выводе 26 напряжение 8 В в режиме SECAM и 4 В в его отсутствие Это позволяет использовать описываемую ИМС в квазипараллельных декодерах цветности совместно с микросхемами, декодирующими сигналы цветности других систем и работающих с общей линией задержки (рис.2).
Задержанный сигнал подается через DL1 (время задержки — приблизительно 64 мкс) на ограничитель задержанного сигнала. Ограничители необходимы для устранения паразитной амплитудной модуляции сигнала цветности, возникающей обычно в результате использования некачественных каналов передачи ТВ-программ
Сигнал цветности с АРУ передается на стробируемый фазовый детектор и схему выделения вспышек. Вспышка представляет собой пакет немодулированных колебаний цветовых поднесущих (4,406 МГц в “красной” и 4,25 МГц в “синей” строке) и предназначена для правильного декодирования цветового сигнала.
Схема выделения вспышки и фазовый детектор стробируются импульсами вспышки, выделяемыми детектором SSC из трехуровневого стробирующего импульса, приходящего от соответствующего формирователя на вывод 23 ИМС (рис.1).
Следует отметить, что изначально система SECAM не предусматривала возможности передачи вспышек, т.е. задние площадки строчных гася-
щих импульсов были свободными. Синхронизация осуществлялась путем передачи во время кадровых импульсов гашения трапециевидных импульсов в 7... 15 строках нечетных полей и в 320...328 строках четных полей. По рекомендации МККР (для использования телетекста) сигналы кадрового опознавания исключены из ТВ-сигнала, хотя они и продолжают формироваться устаревшим оборудованием телестудий. Однако все SECAM-кодеры передающих ТВ-станций формируют в настоящее время сигналы строчной цветовой синхронизации, что дает возможность полноценного использования ИМС, подобных описываемой.
Прямой и задержанный сигналы подаются на коммутатор, на выходе которого восстанавливаются цветоразностные сигналы в каждой строке. Коммутатор управляется симметричным триггером, который, в свою очередь, запускается импульсами, формируемыми детектором SSC. С выхода коммутатора сигналы поступают на соответствующие частотные
детекторы сигналов R-Y и B-Y. К ним подключены внешние фазовращательные контуры. В момент действия импульсов обратного хода по кадрам и строкам (выделяются детектором SSC) частотные детекторы выключаются. Результирующие цветоразностные сигналы после компенсаторов НЧ-предыскажений R8-C22-C23 и R11-C28-C29 через буферные усилители подаются на выход ИМС (выводы 15 и 17).
При декодировании сигналов SECAM на выводах 15,17, а также на выводе 26 присутствует постоянная составляющая 8 В (при отсутствии сигнала SECAM напряжение падает до 4 В). Это позволяет параллельно с ИМС TDA3530 использовать микросхему декодера PAL TDA3510 с общей УЛЗ и нагрузкой, поскольку выходные транзисторы этих ИМС при соединении одноименных выходов образуют дифференциальные пары, и работающая ИМС блокирует неработающую.
Для включения режекторных фильтров, настроенных на поднесущие SECAM, используется вывод 7 ИМС.
В режиме SECAM на нем присутствует напряжение, близкое к напряжению питания, а в случае приема ТВ-сигналов иных систем оно снижается до О
В активной части строки поднесущая, промодулированная полезным сигналом SECAM по частоте, может принимать значения, отличные от номинальных частот Поэтому для синхронизации декодера на задней площадке строчного гасящего импульса помещают 9-10 колебаний немодулированной поднесущей (“вспышка”) Они выделяются схемой выделения вспышки из исходного сигнала цветности, приходящего с системы АРУ, и из этого же сигнала, подаваемого на вывод 5 ИМС через фазовращатель C11-C14-C15-L4 Фазовый детектор является стробируемым, т к он работает только в момент передачи немодулированной поднесущей На выходе фазового детектора в режиме приема сигнала SECAM присутствуют импульсы полу-строчной частоты
Для включения выходных узлов в режиме SECAM, а также для коррекции фазы переключения симметричного триггера используют демодулятор полустрочной частоты и три дополнительных триггера
Для коррекции работы симметричного триггера его сигнал сравнивается с полустрочной частотой, приходящей с фазового детектора, в демодуляторе полустрочной частоты Если их фазы совпадают, на выходе демодулятора — импульсы отрицательной полярности (фаза правильная) Если фазы не совпадают, на выходе — импульсы положительной полярности (фаза неправильная) Во втором случае конденсатор С12 заряжается до уровня, при котором срабатывает корректирующий триггер Последний путем воздействия на симметричный триггер восстанавливает его правильную фазу переключения
Если на выходе детектора полустрочной частоты присутствуют импульсы отрицательной полярности, напряжение на С12 резко уменьшается, и при некотором уровне срабатывает триггер включения, устанавливая на выводе 7 ИМС напряжение, необходимое для включения режек-торных фильтров в канале яркости и блокировки декодера PAL Триггер включения также управляет регулятором уровня постоянной составляющей, увеличивая напряжение на
выводе 26 ИМС до 8 В в режиме приема сигнала SECAM
Триггер включения переключает триггер блокировки с задержкой, зависящей от номиналов R15 и С16 Задержка необходима для устранения заметности переходных процессов при коммутации декодера При этом открываются выходные каскады сигналов R-Y и B-Y
В отсутствие сигнала цветности напряжение на С12 возрастает, при этом переключается триггер включения, возвращая триггер блокировки в исходное состояние (напряжение на выводе 26 при этом уменьшается до 4 В) Последний триггер блокирует прохождение каких-либо сигналов на выход ИМС
Для настройки декодера необходи-
Антенны вертикальной поляризации
В.ПЯСЕЦКИЙ,
г Минск
Радиоволны, на которых к нам в дом прилетают телевизионные сигналы, представляют собой электрическую и магнитную составляющие электромагнитного поля,которые обозначаются векторами Е и Н Поляризация излучаемых радиоволн определяется положением передающей антенны относительно поверхности земли Направление электрических силовых линий электромагнитного поля (вектор Е) совпадает с направлением тока в передающей антенне
В свободном пространстве виды поляризации равноценны В условиях городской застройки, изобилующей вертикальными отражающими объектами (стены зданий, металли
мо подключить осциллограф к выводу 28 ИМС Подав на вход декодера сигнал цветовых полос SECAM, вращением сердечника L1 добиваются минимальной амплитудной модуляции сигнала цветности Вращая сердечник L4, добиваются четкого включения декодера Контролируя сигналы R-Y и B-Y на выходе декодера, регулировкой L4 и L5 добиваются в этих сигналах совпадения уровней белой полосы и гасящего импульса
При конструировании различных устройств на ИМС TDA3510 следует уделить особое внимание УЛЗ и ее элементам обвязки Режим SECAM может не включаться при несоответствии уровней площадок и их длительности, а также импульса SSC предельно допустимым значениям
ческие и железобетонные столбы, водосточные трубы и пр ), сигналы с горизонтальной поляризацией претерпевают меньше отражений, вызывающих повторы на экранах телевизоров Системы зажигания автомобилей создают широкополосные помехи с преобладанием вертикально поляризованной составляющей Да и конструкция антенн для приема сигнала с горизонтальной поляризацией оказывается проще
Тем не менее, в последние годы появились телевизионные передатчики, излучающие сигнал с вертикальной поляризацией Это связано с тем, что для многопрограммного телевизионного вещания выделен-
Табл.1
Номер канала	Полоса частот телевизионного канала, МГц	Средняя частота телевизионного канала, МГц	Средняя длина волны канала, мм	Несущая частота сигналов изображения, МГц	Несущая частота сигналов звука, МГц
1	48,5.. .56,5	52,5	5.72	49,75	56,25
2	58,0-66,0	62,0	4,84	59,25	65,75
3	76,0-84,0	80,0	3.75	1725	83,75
4	84,0—92,0	88,0	3,41	85,25	91,75
5	92,0-100	96,0	3,13	93,25	99,75
6	174-182	178	1,68	175,25	181,75
7	182...190	186	1,61	183,25	189,75
§	190-198	194	1,55	191,25	197,75
9	198...206	202	1,48	199,25	205,75
10	206-214	210	1,43	207.25	213,75
11	214...222	218	1,37	215,25	221,75
? 12	222-230	226	1,32	223,25	229,75
Табл.2
Номер канала	Полоса частот телевизионного канала, МГц	Средняя частота телевизионного канала, МГц	Средняя длина волны ! канала, мм	Несущая частота сигналов изображения, МГц	Несущая частота сигналов заука, МГц
. 21	470...478	474	632.	4.71,25	' ‘ 477,75
22 .	478-486	482	622	479,25	485,75
.23,	486-494	•490	611	487,25	493,75
- 24 .	494-502	498	602	495,25	501,75
25	502...510	506	592	503.25	509.75
- 26	510-518	514	583	511,25	517,75
27	518...526	522	575	519,25	525,75
28	526...534	530	565	527,25	533,75
29	534-542	538	556:	535,25	541,75
' 30	542-550	546	548	543,25	549,75
31	550...558	554	541	55125	557,75
32	558—566	562	533	559.25	565.75 ft®
33	566-574	570	525	567,25	573,75
: " 34	574...582	578	518!	575,25	581,75 4
;з5	582,-590	582	512	583,25	589,75
' зв	590—598	594	505	59125	597,75
37	598...606	602	498	599.25	605,75
38	6dfc‘.6i4	.610	492	607,25	613,75
39	614-622	618	485;	615,25	621,75
; 40	622...630	626	479	62325	629,75
41	630-638	634	473	631,25	63775
42	638-646	642	467	639,25	645.75’•
43	646-654	650	462!	647,25	653,75 j
44	654,862	658	456	65525	661,75
45	662-670	666	450	.66325	669,75
46	•	670,678	.674	445	671.25	677,75
47	678-686	682	440	679,25	685,75
.48	686-694	.690	.435	687,25	69375
49	694-702	698	430	695,25	701,75
50	702-719	706	425	703.25	709,75
51	7104.718	714	420	711,25	717,75
52	718-726	722	416	719,25	725,75
s 53	726-734	730	411	727,25	732,75
1 54	734,742	738	406	73525	741,75
? 55	742-750	746	402	743,25	74975 J
- 56	750-758	754	398	75125	757,75
57	758-768	762	394	759,25	765,75
58	766-774	770	389	767,25	773,75
59	774-782	778	386	77525	781,75 3
60	782-790	.	786 <	382	•	783,25	789,75
ных диапазонов частот не хватает, так как, во избежание взаимных помех, передатчики, работающие на одинаковой частоте, должны располагаться на расстоянии не менее 500 км. Тогда в зоне уверенного приема сигналов одного передатчика помеха от другого минимальна. Если же второй передатчик излучает сигнал с другой поляризацией, это расстояние можно сократить. Ведь антенна горизонтальной поляризации принимает сигнал с вертикальной поляризацией во много раз слабее.
В принципе, любая антенна, рассчитанная на горизонтальную поляризацию сигнала, может принимать вертикально поляризованный сигнал, если ее повернуть на 90° вокруг оси, образованной направлением на передатчик. Например, вибраторы антенн “Волновой канал” для горизонтальной поляризации сигнала должны располагаться горизонтально. Для приема сигнала с вертикальной поляризацией антенну достаточно повернуть так, чтобы ее вибраторы заняли вертикальное положение.
Трудности при приеме сигнала с вертикальной поляризацией состоят в том, что вблизи антенны в этом случае не должно находиться вертикально расположенных проводящих предметов. Поэтому установка приемной антенны на мачте, прокладка фидера и провода заземления требуют принятия мер, уменьшающих влияние металлических частей на поле антенны.
Мачта, которая может быть металлической для антенн с горизонтальной поляризацией, в случае установки антенны вертикальной поляризации должна быть выполнена из хорошего диэлектрика. В крайнем случае, не вся мачта, а ее верхняя часть размером не менее длины волны принимаемого канала. Для облегчения расчетов длины волн каналов метрового диапазона приведены в табл.1, а дециметрового — в табл.2.
Фидер, симметрирующе-согласую-щее устройство и провод заземления поблизости от антенны также не должны располагаться вертикально.
Литература
1. Пясецкий В.В. Антенны телевизионные: конструкции, установка, подключение. — Мн.: Беларусь, 2000, С.224.
1. Пясецкий В.В. Спутниковое телевидение и телевизионные антенны. — Мн.: Полымя, 1999, С.256.
А.ПЕТРОВ,
г.Могилев.
ИЗМЕРЕНИЯ
В ЗВУКОТЕХНИКЕ
(Продолжение. Начало в NN1-2/05)
ИЗМЕРЕНИЕ t РЕВЕРБЕРАЦИИ
Время реверберации, т.е. время, в течение которого звуковое давление после выключения источника звука уменьшается в 1000 раз (на 60 дБ), — один из основных параметров, определяющих акустику помещения. Измерение времени реверберации производят как во всем спектре звуковых частот, используя широкополосные тестовые сигналы типа "розового” шума, так и на отдельных частотах с помощью узкополосных (например, 1/3 октавных) шумовых или псевдошумовых сигналов, записанных на компакт-диск. Чистые тона не используются во избежание образования стоячих волн, которые приводят к ложным измерениям. В качестве излучателей желательно использовать ненаправленные громкоговорители. Учитывая, что в обычных жилых помещениях уро-
личив измеренное время в 2 (1,5) раза. Исследованиями установлено, что участок кривой спада звукового давления в интервале -5...-35 дБ наиболее точно характеризует реверберационную характеристику помещения.
Громкоговорители устанавливают в местах их стационарного расположения. При измерении времени реверберации в театрах, студиях и т.п. громкоговорители устанавливают в центре предполагаемого размещения исполнителей. При измерениях используют ненаправленный микрофон, расположенный на расстоянии не менее 1 м от стен и не менее / от
Рис. 16
стоянии более 1,12 м от источника звука. Число точек измерения должно составлять не менее 6-8 для больших помещений и 2-3 для небольших.
Структурная схема установки для измерения tp в любительских условиях показана на рис.16.
Схема блока 6 показана на рис.17а (цоколевка используемых в схеме операционных усилителей приведена на рис.176). Сигнал с выхода микрофонного усилителя (с уровнем около 2 В) поступает на двухполупери-одный выпрямитель на ОУ DA1. С выхода выпрямителя сигнал подается на двухпороговый компаратор, выполненный на ОУ DA2. Для удобства
Рис. 17
использования схему следует дополнить индикатором уровня входного сигнала. Двухпороговый компаратор настраивают следующим образом. При включенном испытательном сигнале уровень сигнала с микрофонного усилителя выставляется около 2 В, и под этот уровень регулируется индикатор уровня.
Сигнал уменьшается на 5 дБ, и резистором R5 (движок передвигается из нижнего положения в верхнее) добиваются загорания светодиода HL1. Затем сигнал уменьшается еще на 30 дБ, и резистором R7 (передвигая движок из верхнего положения в нижнее) добиваются погасания светодиода. Измерение времени реверберации производят с помощью осциллографа (синхронизация в ждущем режиме). Длительность положительного импульса, измеренного с помощью осциллографа, умножают на 2 — это и есть время реверберации.
ИНДИКАТОРЫ УРОВНЯ
На сегодняшний день в звукозаписи используются два основных типа измерителей уровня'
-	квазипиковые измерители (часто называемые просто “пиковыми”), обозначаемые на передних панелях как “Peak”;
-	волюметры, или измерители квазисреднего значения (впервые предложены американской корпорацией Weston в 1939 г.), часто не совсем точно обозначаемые “RMS” (хотя встречаются и настоящие измерители RMS).
Самые первые квазипиковые измерители уровня имели время интеграции 60 мс, что примерно соответствует инерционности человеческого слуха. Параметры современных пиковых индикаторов стандартизированы, и для них время интеграции составляет 5 мс, а время возврата — 1,7 с. Время интеграции — это длительность такой одиночной тональной посылки, при которой указатель индикатора доходит до отметки -2 дБ (80% максимального отклонения), а время возврата — время, за которое указатель индикатора после снятия сигнала доходит до отметки -20 дБ. Встречается еще параметр время срабатывания — длительность отклонения указателя до отметки 0 дБ (100%).
По квазипиковому индикатору удобно следить за максимальными уров
нями сигналов, однако реальную громкость сигналов они практически не отображают. Пиковые индикаторы практически мгновенно реагируют даже на самые короткие импульсы и обладают при этом большим временем возврата (по отечественным стандартам — 3 с). Для таких индикаторов наилучшим образом подходят газоразрядные и электронно-оптические приборы, которые практически безынерционны. Показания же стрелочных приборов всегда несколько запаздывают.
В индикаторах средних значений стрелочные приборы также вытесняются специализированными светодиодными индикаторными столбиками (Bargraph), впервые выпущенными фирмой Barrough. Иногда в них используется дополнительная бегающая точка (Peak Hold), зависающая в точке максимума на 1.. 3 с, что дает дополнительные удобства звукорежиссеру. Для них установлена постоянная времени измерительной схемы 300 мс.
Индикаторы уровня записи
При записи фонограмм регулировка уровня производится так, чтобы наибольшие показания индикатора (любого типа) не превышали 0 дБ (100%). Минимальные показания индикатора должны составлять для:
-	музыкальных записей-25 дБ,
-	речевых художественных—14 дБ, - речевых документальных —10 дБ. Индикаторы уровня (ИУ) для высококачественной записи должны обеспечивать наблюдение за сигналами в диапазоне 40.. 50 дБ. “Размещение” такого диапазона на шкале обычного измерительного прибора невозможно без логарифмирования сигнала. Показания прибора с логарифмической шкалой, отградуированной в децибелах, более точно соответствуют восприятию слухом изменения громкости звука.
Превышение номинального уровня записи ведет к резкому росту нелинейных искажений, а заниженный уровень записи — к росту шумов фонограммы Поэтому все магнитофоны, кроме снабженных системами автоматической регулировки уровня записи (АРУЗ), оснащают индикаторами уровня (ИУ) записи. По существу, это вольтметры переменного тока диапазона звуковых частот. Поскольку величина сигнала в процессе записи может меняться довольно быстро, индикатор уровня должен
успевать следить за этими изменениями.
Исследования показали, что из-за особенностей слухового восприятия кратковременные искажения сигнала (длительностью менее 10...20 мс) практически не ощущаются. Поэтому не имеет смысла использовать безынерционные индикаторы, достаточно, чтобы они отмечали превышения уровня, длящиеся более 10...20 мс. Во избежание искажений входное сопротивление индикатора должно быть в 15...20 раз больше выходного сопротивления усилителя записи, к которому он подключается Частотная характеристика индикатора должна иметь в рабочем диапазоне частот (30... 15000 Гц) неравномерность не более ±3 дБ. Так как реальные звуковые сигналы несимметричны, в ИУ желательно применять двухполупери-одное детектирование. В магнитофонах со сквозным каналом удобно иметь индикаторы как в канале записи, так и в канале воспроизведения, что позволяет быстро оценить качество используемой ленты и степень загрязненности магнитных головок.
В магнитофонах применяются три типа индикаторов.
-	максимального уровня (пиковые);
-	среднего уровня;
-	промежуточного типа.
Индикаторы первого типа имеют время интеграции порядка 10.. 20 мс (рекомендуемое время — 5 мс), а время возврата (обратного хода) — 0,5...3 с (рекомендуемое — 1,7 с.). Однако пользоваться только одним пиковым индикатором весьма неудобно, поэтому он устанавливается преимущественно в профессиональную аппаратуру и в некоторые дорогие бытовые магнитофоны в качестве дополнительного индикатора.
Наибольшее применение нашли индикаторы среднего уровня с временем интеграции около 200 мс. Они достаточно просты и удобны в работе, хотя их точность измерений меньше, чем у индикаторов первого типа Очевидно, что в зависимости от временных характеристик показания индикаторов при записи одной и той же программы будут различны (табл.4) [9].
При резком повышении уровня (к примеру, на 12 дБ, что является пик-фактором человеческого голоса, звучащего через студийный микрофон) индикатор среднего уровня показывает только “первые” 3 дБ (или около того) от этих 12 дБ пика, те. 9 дБ ос-
таются невидимыми. В студийных магнитофонах у магнитной ленты порог “среза” лежит в области 10 дБ, поэтому запаса по перегрузке практически нет. При голосовых пиках, когда стрелка достигает нулевой отметки, реальный уровень сигнала приближается к этому порогу. Чтобы избежать нелинейных искажений при записи, эти индикаторы настраивают по испытательной ленте таким образом, чтобы их максимальное показание соответствовало 30...40% от максимально допустимой величины уровня записи (с учетом необходимого запаса 6...8 дБ в качестве “защитного” от высоких пиковых “выбросов"). Во время записи допускаются отдельные броски указателя до отметки +3 дБ (не более 2-3 раз в минуту).
Индикаторы уровня промежуточного типа имеют время интеграции порядка 60 мс и применяются в профессиональной аппаратуре. Их настраивают таким образом, чтобы значению 0 дБ (100%) соответствовало напряжение синусоидального сигнала частотой 400 Гц, на 3 дБ меньшее максимального. При такой калибровке уровень музыкальных фонограмм, видимый по прибору, не должен превышать 0 дБ (100%), а речи -3 дБ (70%). В обоих случаях уровень пиковых сигналов будет соответствовать максимально допустимому.
Простейший индикатор использован в бытовом магнитофоне “Вильма 312” (рис.18). В качестве детектора использован транзистор VT1. Делитель R3-R4 задает небольшое начальное смещение на базу транзистора. Конденсатор С2 предназначен для фильтрации помех от тока подмагничивания. Выходное сопротивление транзистора и емкость конденсатора СЗ образуют оптимальное время интеграции. Разряжается конденсатор СЗ через резистор R5 и рамку стрелочного прибора Р1. Время восстановления составляет около 2 с.
Сравнительно простой индикатор, отвечающий всем перечисленным требованиям, показан на рис.19 [10]. Высокая чувствительность (около 100 мВ) и сравнительно большое входное сопротивление устройства обеспечиваются двухкаскадным усилителем сигнала. Для более плавной регулировки чувствительности подключать такой индикатор к контролируемым каскадам целесообразно
Табл.4
Записываемая программа	Длительность звучания, с	Показания индикатора (дБ) с временем интеграции 10 мс	60 мс	200 мс
Частота 400 Гц	-	0	0	0
Речь -	мужской голос -	женский голос	3 3	+6,2 +6,25	+ 2,9 + 0,5	-1 - 2,5
Барабан с литаврами	2	+ 45	+ 0,5	- 2
Рояль (отрывок)	2	+ 1	- 1	- 3,25
Баян	2	+ 1,3	- 2,5	-4,5
Пение (баритон)	-	+ 2,43	+ 1	-0,5
Пение (сопрано)	2	+ 1,25	-0,37	-1,2
Хор	2	0	-3	-4,5
Симфонический оркестр (доминируют струнные смычковые)	2	-0,63	-3,25	-5,8
Симфонический оркестр (доминируют медные духовые)	3	+ 3,75	-0,37	-5,8
Марш (духовой оркестр)	3	+ 4,25	+ 1	-2,8
Аплодисменты	3	- 5	-8,7	- 9
через добавочный резистор R1.
Введение дополнительного конденсатора С4 и перестановка резистора R7 (идея заимствована из индикатора магнитофона N-670ZX) позволяет совместить функции индикатора
средних и пиковых значений (рис.20). Постоянная времени ускоряющей цепи выбрана равной постоянной времени подвижной системы стрелочного прибора, поэтому он регистрирует даже кратковременные пики
11В
уровня сигнала. Благодаря глубоким ООС по току (R4, R6) и по напряжению (R5) схема не критична к разбросу параметров транзисторов
Оригинальная схема индикатора использована в бытовых магнитофонах “Лота” и “Карат" (рис.21) В ней в качестве усилителя и двухполупери-одного выпрямителя средних уровней сигналов применена специализированная микросхема К157ДА1 Микросхема обеспечивает усиление сигнала в 7 10 раз Уровни выходных напряжений с высокой точностью соответствуют средневыпрямленным значениям входных сигналов в диапазоне свыше 50 дБ Достоинство такой схемы в том, что пороги срабатывания ключевых элементов заданы общим для индикаторов обоих каналов делителем R10 R14 Таким образом обеспечивается идентичность их характеристик Время интеграции определяется выходным сопротивлением детектора микросхемы DA1 (около 1 кОм) и емкостью конденсатора С1 (С2), время возврата зависит от постоянной времени R3C1 (R4 С2) Выходные пороговые устройства на дифкаскадах развязаны от выпрямителей эмиттерными повторителями на транзисторах VT1, VT18 и практически не влияют на вре-мязадающие цепи
В исходном состоянии на выходе микросхемы постоянное напряжение отсутствует, поэтому транзисторы VT1 и VT18 закрыты, а входные тран-
зисторы дифкаскадов VT2 и VT17 открыты до насыщения через резисторы R5 и R19 Выходные транзисторы дифкаскадов закрыты, и светодиоды не горят По мере увеличения входного сигнала транзисторы VT1 и VT18 открываются и последовательно (снизу вверх) запирают входные транзисторы дифкаскадов. В свою очередь, последовательно открываются соответствующие транзисторы вторых плеч дифкаскадов (со сторо-
, зажигая под-ггодиоды При ии желательно : на два (360 и । дополнитель-а светодиода с ие индикатора 1алов резисто
ров R6. R9, R15. R18 может быть в пределах+9 +15 В
Для более наглядного сравнения уровней сигнала в стереоканалах в [3] предложено располагать шкалы стрелочных приборов в соответствии с рис.22 А чтобы стрелка левого индикатора установилась изначально в нижнее положение, на него подается дополнительное смещение с помощью резисторов R3 R5 (рис.23)
(Продолжение следует)
П.РЕДЬКО, г.Новополоцк.
ГЕНЕРАТОР
ПАКЕТОВ ИМПУЛЬСОВ
Пакеты прямоугольных импульсов с заданным количеством импульсов в пакете удобно использовать при отладке цифровых устройств.
Предлагаемый генератор содержит “п” (обычно 5-6) десятичных (декадных) счетчиков К155ИЕ1, триггер управления на К155ЛА4 и одновибратор К155АГ1. Микросхемы можно заменить аналогичными серий 555 или 1533.
В исходном состоянии при включе-
вень. Тем самым снимается запрет на прохождение входных импульсов через элементы DD2.3 и DD3.3.
В положении переключателя SA1 “Непр.” на выходе обеспечивается непрерывная последовательность импульсов, в положениях “101”, “102” и т.д. после прохождения установленного количества импульсов на входе 1 DD2.1 появляется низкий уровень, переключающий триггер и запреща
ющий дальнейшее прохождение импульсов со входа.
Длительность импульса tM одновибратора DD1 определяется при данном включении емкостью С2, которая рассчитывается из условия:
tM ~ (6...8) tB ~ 0,7 Rt Cf,
где tB — минимальный период входного сигнала (при верхней рабочей частоте);
+5В
нии питания за счет цепи задержки R1-C1, формирующей низкий уровень на входе 2 элемента DD2.1, триггер на DD2.1, DD2.2 устанавливается в единичное состояние (высокий уровень на выводе 12 DD2.1), обнуляя все счетчики. Одновременно низкий уровень с вывода 6 DD2.2 запрещает прохождение импульсов со входа.
При нажатии кнопки SB1 “Пуск" срабатывает антидребезговый триггер на DD3.1, DD3.2. С выхода 6 DD3.2 высокий уровень поступает на вход В (вывод 5) одновибратора DD1. Последний, независимо от продолжительности нажатия кнопки, формирует на выходе короткий импульс низкого уровня, переключающий триггер управления. На его выходе (вывод 12 DD2.1) устанавливается низкий уро-
г--”-
ВОЗРАЩАЯСЬ
К НАПЕЧАТАННОМУ (“РМ”7/04, С.34)
В статье С.Ляпунова “Частотомер”, как уточнил автор, нижний по схеме вывод резистора R4 должен соединяться с общим проводом, а правый вывод кнопки SB1 — с напряжением питания (+10 В).
Для улучшения срабатывания триггеров DD2.1 и DD2.2 от импульсов генератора на микросхеме DD1, между выводом 4 DD1 и общим проводом следует включить резистор сопротивлением 10 кОм.
Rt=2 кОм (внутренний резистор); Ct=C2.
Для выбранного значения емкости С2=0,01 мкФ fB=1/tB составляет сотни килогерц. При отсутствии С2 tM=35 нс. Для повышения стабильности работы DD1 рекомендуется между выводами питания и корпуса запаять фильтрующий керамический конденсатор емкостью 0,047...0,1 мкФ.
Пуск схемы можно организовать и в автоматическом режиме, подавая высокий уровень от таймера (программного блока) на вход В DD1 или же низкий уровень на входы А1, А2 DD1 (при этом на входе В должен быть высокий уровень).
В качестве входного сигнала можно использовать импульсы от генератора, собранного по любой схеме.
В.ЩЕРБАТЮК, Б.ЛИСЕНКОВ,
г. Минск.
E-mail: shchvf@mail.ru
МИКРОПРОЦЕССОРЫ
КАК “КУБИКИ”
Для продолжения возьмем маленькую стамеску и, деликатно постукивая по нашей изначальной “глыбе” (общей структуре), начнем углубляться в частности. Прежде всего определимся с объектом. Чтобы не быть голословными, рассмот-
(Продолжение. Начало в NN1-2/05)
рим конкретные микроконтроллеры.
Выберем “семью" дешевых высоко-производительных 8-разрядных КМОП-микроконтроллеров ф.Microchip —PIC12/16/17 В зависимости от производительности и функциональных возможностей, они под
разделяются на три семейства [5]:
-	PIC16C5X (PIC12C5XX) — базовое семейство с 12-разрядными командами,
-	PIC16C6X/7X/8X — расширенное семейство с 14-разрядными командами;
Табл. 4
Параметры и характеристики		52	54	55	554	556	558	Тип микроконтроллера PIC 16СХХ 56 57 58А 61 62					63"	620	621	622	64	65
Максимальная тактовая частота, МГц		4	21	20	20		20	20	20	20	21	20	20	20	20	0*	23	20
Диапазон напряжения питания, В		3,0 6,25	2,0 6,25			2,5 6,25								3,0	6,0
Память программ, бит	ПЗУ/ ППЗУ	384 х12	512 х12	512 х12	512 х14	1К х14	2К х14	1К х12	2К х12	2К х12	1К х14	2К х14	4К х14	512 х14	1К х14	2К х14	2К х14	4К х14
	ЭППЗУ									-
	 -	ОЗУ	25	25	25	80	80	128	25	72	72	36	128	192	80	80	128	128	192
। |амять данных, сайт	ЭППЗУ								-									-
Число команд		33	33	33	33	33	33	33	33	33	35	35	35	35	35	35	35	35
Количество таймеров		1	1	1	1	1	1	1	1	1	1	3	3	-	1	1	3	3
Количество разрядов ввода/вывода		12	12	20	12	12	12	12	20	12	13	22	22	13	13	13	33	33
Количество компараторов							-							2	2	2	-	-
Модули защелки (компараторы )/ШИМ						-						1	2	-	-	-	1	2
Последовательный порт SPI/I2C						-						+	+	-	-	-	+	+
Последовательный порт SCI		-	-	-	-	-	-	-	-	-	-	-	+	-	-	-	-	+
Параллельный порт									-								+	+
Количество источников прерываний						-					3	7	10	4	4	4	8	11
Внутрисхемное программирование						-					+	+	+	+	+	+	+	+
Количество выводов корпуса		18	18	28	18	18	18	18	28	18	18	28	28	18	18	18	40	40
Тип микроконтроллера Параметры и характеристики	PIC 16СХХ	PIC17CXX	РЮ
72	73 710 71 711 74	83	84 84А 923 924	42	43	44	14000
Максимальная тактовая частота, МГц		20	20	20	го!	20	20	10	10	10	3	8	25	25	25	20
Диапазон напряжения питания, В		3,0 6,0						2,0 6,0			3,0 6,0		4,5 5,5	2,5 6,0		3,0 6,0
Память программ, бит	ПЗУ/ ППЗУ	2К х14	4К х14	512 х14	1К х14	1К х14	4К х14	-	-	-	4К х14	4К х14	2Кх14	4К х14	8К х14	4Кх14
	ЭППЗУ	-	-	-	-	-	-	512 х14	1К х14	1К х14	-	-	-	-	-	-
Память данных, байт	ОЗУ	128	192	36	36	68	192	36	36	68	176	176	232	454	454	192
	ЭППЗУ	-	-	-	-	-	-	64	64	64	-	-	-	-	-	-
Число команд		35	35	35	35	35	35	35	35	35	35	35	58	58	58	35
Количество таймеров		3	3	1	1	1	3	1	1	1	3	3	4	4	4	1
Количество разрядов ввода/вывода		22	22	13	13	13	33	13	13	13	25	25	33	33	33	20
8-разрядный АЦП (каналов)		5	5	4	4	4	8	-	-	-	-	5	-	-	-	-
16-разрядный АЦП (каналов)		-	-	-	-	-	-	-		-	-	-	-	-	-	8
ЦАП		-	-	-		-	-	-	-	-	-	-	-	-	-	+
Модули защелки (компараторы)/ШИМ		1	2	-	-	-	2	-	-	-	1	1	2	2	2	-
Последовательный порт SPI/I2C		+	+	-	-	-	+	-	-	-	+	+	-	-	-	+
Последовательный порт SCI		-	+	-	-	-	+	-	-	-	-	-	+	+	+	-
Параллельный порт		-	-			-	+	-	-	-	-	-	-	-	-	-
Количество источников прерываний		8	11	4	4	1	12	4	4	4	8	11	11	11	11	11
Внутрисхемное программирование		+	+	4-	+	+	+	+	+	+	+	+	-	-	-	+
Аппаратное умножение								-						8x8	8x8	-
Модуль управления ЖК14 (сегментов)						-					32	32	-	-	-	-
Разряды ввода/вывода сегментов						-					27	27	-	-	-	-
Количество выводов корпуса		28	28	18	18	18	40	18	18	18	64	64	40	40	40	28
I QI	I Q2	I Q3	I 04	' Q1 I Q2	I Q3 I Q4 I Q1	I Q2 I Q3 [ 04 •
0SC1 |r—\	\	)—\	Г~Л	i—V_/—\	/—L_/—\_J—\	/—k_J—V_7—\_J
Внутренние тактовые частоты
Входа Вход В 01=00000001	FF=11111111
-	PIC17CXX — высокопроизводительное семейство с 16-разрядными командами.
Знак “X" заменяет конкретный номер (тип) МК. Состав семейства и основные параметры моделей представлены в табл.4.
Микроконтроллеры имеют так называемую RISC-структуру процессорного ядра, которая характеризуется небольшим количеством команд (три-четыре десятка), выполняемых, в основном, за один командный цикл (кроме команд переходов). Этому способствует двухступенчатый конвейер, т.е. совмещение по времени выборки одной и исполнения другой команды. Структура командного цикла показана на рис.11. Входная тактовая частота (OSC1) делится на 4 и
из нее формируются 4 последовательности тактовых импульсов Q1 ...Q4. Счетчик команд увеличивается в такте Q1, команда считывается из памяти и поступает в регистр команд в такте Q4. Декодируется и выполняется команда в течение следующего цикла в тактах Q1.. Q4. Если команда изменяет счетчик команд (например, команда безусловного перехода), то для ее выполнения требуется 2 цикла.
Как мы уже говорили, операции выполняются в арифметико-логическом устройстве, структура которого для PIC-контроллеров базового семейства изображена на рис.12 [6]. Мультиплексор 1 пропускает на сумматор второй операнд со входа В (первый — со входа А — проскакива
ет прямо) или одну из констант (01, FF), используемых для выполнения некоторых операций (например, чтобы вычесть из числа А “1", можно сложить его с константой FF). Мультиплексор 2, в свою очередь, перенаправляет на второй вход сумматора число (код)непосредственно с выхода мультиплексора 1 или пропущенное через инвертор и инкрементатор (“добавлятель” 1).
С АЛУ связан рабочий регистр (аккумулятор) W. Помимо него, в контроллере имеются еще регистры, разделенные на две функциональные группы: специальные регистры и регистры общего назначения (РОН). Структура PIC-контроллера базового семейства представлена на рис.13. Специальные регистры включают в себя:
-	таймер/счетчик реального времени (TMR0);
-	счетчик команд (PC);
-	регистр состояния (STATUS);
-	регистры ввода/вывода (PORT),
-	регистры управления вводом/вы-водом (TRIS);
-	регистр косвенной адресации (FSR).
В регистрах общего назначения хранятся данные, используемые в программе. Для того чтобы микроконтроллер осуществлял команды переходов и циклы, требуется анализировать условия выполнения операций в АЛУ. Для этого служит 8-разрядный регистр STATUS (рис.14), младшие биты в котором отображают результат (признак) операции [7, 8]. Остальные разряды этого регистра предназначены для служебных функций.
Для общения с “внешним миром” в
9-11
(голый для
РЮ16С55/57)
Только для PIC16C505
микроконтроллере имеются порты, те выводы, через которые поступают входные и выходные сигналы Чаще всего они двунаправленные и могут "работать" входами или выходами — в зависимости от настройки
Для настройки служат регистры TRIS
Функциональная схема одного разряда порта показана на рис.15 Запись “1” в TRIS определяет данный вывод как вход Выходные буферы отключаются (переводятся в высокоим
педансное состояние) По команде "Чтение порта’’ уровень напряжения, присутствующий в этот момент на выводе, фиксируется в триггере и поступает на шину данных МК При записи в TRIS "О” вывод становится выходом Информация (бит) с шины данных записывается соответствующей командой в триггер (защелку) данных и поступает на вывод МК
Цоколевка микроконтроллеров PIC16C5X приведена на рис.16, а описание функционального назначения выводов — в табл.5
Литература
5	А Чудинов, П Романовский PIC-микроконтроллеры ф MICROCHIP.— Радиолюбитель, 1997, N2, С 40
6	Предко М Справочник по PIC-микроконтроллерам — 2002
7	Однокристальные микроконтрол-
леры Microchip PIC16C5X Справочные данные — 1996
8 Однокристальные микроконтроллеры Microchip PIC12C5X, PIC12C6X, PIC16X8X, PIC1400, М16С/61/62 — 2000
(Продолжение следует)
1
18
Триггер (защелка)
шине данных
данных
-D |т
Vdd
Вывод порта
Табл.5
Наи менование	J____________Назначение вы вода
TOCKI. MCLR/Vpp Vss (Gnd)
С 3
С 5
OSC1/CLKIN OSC2/CLKOUT Vdd
Tv\U...fv\o. г\ои...гло/, _
RCO RC7	Двунаправленный порт ввода-вывода
ЖОСК1 Вход;ТаймйраТМВ0 . •' sfe* » '4r« I
MCLR/Vpp	Вход сброса/напряжение программирования
yr ^S.Cil/CiKIN	s Вход генераторов нешняя'тактоваяЧастота
‘ («С2/епс6ит	Вых°Д генератора (подключается к резонатору).
v ЧЧ.	Выход тактовой частоты OSC1/4 в режиме RC Й
V* ,.,;Л .	питания : '	’ |
ViHGnd) sJ&l Оби|Ю вывод ?и»дажв.«^_-вйЛ!а5
8
TOCKI			1	28 L	-a	MCLR/Vpp
Vdd			2	C	— OSC1/CLKIN
	c	3	C		OSC2/CLKOUT
Vss (Gnd)		L	4	c	RC7
	c	5	c	RC6
RAO	► u	6	c	-«-h>-RC5
RA1		7	d	RC4
RA2		8	q	RC3
RA3		9	d	-a—•-RC2
RBO		10	c	-a—RC1
RB1		11	18 C	——*-RC0
RB2	-a—.-C	12	C	RB7
RB3	<-^c	13	c	»-RB6
RB4		14	15L	-a—RB5
А.ОЗНОБИХИН, г.Иркутск.
БЕСКОНТАКТНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
Бесконтактный переключатель (БП) представляет собой коммутатор нагрузки, встроенный в самодельный канцелярский прибор— стакан, предназначенный для ручек, карандашей, фломастеров и т.п. БП коммутирует цепь питания различных устройств и может иметь несколько оригинальных вариантов применения.
БП (рис.1) устанавливается на основании 5, выполненном из дерева или фольгированного стеклотекстолита (для припайки выводов геркона). Дюралевый или любой другой стакан из немагнитного материала подходящих размеров 6 крепится к основанию шурупами 4. В стакане установлен “ложный" карандаш, состоящий из короткого отрезка карандаша 7, на который плотно натянута полихлорвиниловая
трубка 8. В трубку с небольшим трением вставляется геркон 9, прикрепленный к основанию. Этот “карандаш" предназначен для маскировки геркона и не используется по прямому назначению (для письма и рисования). Поэтому его длина выбрана такой, чтобы он не вынимался из стакана.
Переключателем в БП является фломастер 2. Он дорабатывается следующим образом: удаляется пишущий узел и капиллярная трубка; в верхнюю часть фломастера вставляется стержень от шариковой ручки, а в нижнюю часть—постоянный магнит (его можно вклеить или закрепить на трении при помощи цилиндрических вставок). В нижний колпачок фломастера продевается суровая нить длиной 30 40 см и завязывается узлом, чтобы конец нити держался в колпачке Другой конец нити зажимается между стаканом и основанием. Для большей прочности этот конец можно привязать к шурупу Нить предотвращает “экспроприацию” фломастера забывчивыми пользователями, нижний колпачок фломастера фиксируется в корпусе канцелярской скрепкой,
Проверка работоспособности БП заключается в контроле сопротивления геркона (оно должно быть ма-
лым) при опущенном в стакан нижнем конце фломастера. При необходимости следует подобрать высоту расположения геркона в стакане, устанавливая на дно стакана прокладку из канцелярской резинки. Перемещение нижнего конца фломастера в стакане не должно вызывать даже кратковременного размыкания геркона. Для выполнения этого условия не рекомендуется выбирать стакан с внутренним диаметром более 25 мм Чтобы не искать более мощный магнит, целесообразно уменьшить внутренний диаметр стакана, вклеив в него трубку, склеенную из нескольких слоев электрокартона. Автор использовал стакан высотой 80 мм и внутренним диаметром 25 мм. Диаметр фломастера — 11 мм.
Для отключения нагрузки следует
вынуть фломастер-переключатель из стакана или перевернуть его и вставить цветным колпачком 1 вниз Коммутация нагрузки получается незаметной (просто взял ручку и начал писать). Такое устройство можно использовать вместо тревожной кнопки. При желании незаметно от других многократно выполнять подобные манипуляции,следует ввести небольшую задержку при переключении нагрузки.
Геркон можно использовать типов МКА 52141, МКА 52142, МКА 52202, рассчитанных на коммутацию сетевого напряжения и ток до 3 А. Если в наличии имеются только миниатюрные герконы, БП необходимо “умощ-нить" схемой, показанной на рис.2.
Геркон SF1 управляет тиристором VS1, включенным в диагональ моста
VD1. Контролировать состояние геркона SF1 можно по наличию (или отсутствию) тока в цепи управляющего электрода VS1. При замкнутом SF1 светится индикатор HL1. В качестве нагрузки RH можно применить устройства, работающие от сети (220 В). Диодный мост VD1 можно заменить другим, рассчитанным на обратное напряжение не менее 400 В, например, КЦ402Б, КЦ407А, диодными сборками КД205А или одиночными диодами КД202Р. Тиристор VS1 может быть типа КУ201 К, Л; КУ202К...Н; 2У202К...Н. Резистор R1 — типа ОМЛТ или подобный. Светодиод HL1 — красного цвета (с достаточной яркостью свечения при токе 1-2 мА).
Литература
1. Радио, 1990, N12, С. 39.
ТЕРМОРЕЛЕ
SA1 'ВКЛ'
В радиолюбительской практике популярны простые устройства, реагирующие на изменение каких-либо параметров. Одним из таких устройств является предлагаемая схема, срабатывающая при повышении температуры окружающей среды Датчиком температуры служит терморезистор R7 (ММТ-4). Момент срабатывания ключа на транзисторе VT1 индицируется светодиодом VD1.
Эта схема используется мною как датчик перегрева в деревянной бане, в которой установлен электрический нагреватель (ТЭН). При повышении температуры выше установленного предела (регулируется переменным
А.КАШКАРОВ,
г.С.-Петербург.
резистором R6), устройство включает звуковую сигнализацию. Терморезистор помещается под потолком бани, а сама схема с узлом коммутации — в предбаннике (длина соединительных проводов — не более 5 м). Контакты реле К1 включают электрический звонок. Их также можно приспособить и для коммутации любой другой нагрузки.
При температуре среды +18...20°С активное сопротивление термодатчика — около 100 кОм Терморезистор R7 вместе с переменным резистором R6 и резистором R2 образуют делитель напряжения. Напряжение смещения с него подается на базу тран
зистора VT1. Резистор R3 ограничивает ток базы транзистора VT1 и при указанном сопротивлении почти не влияет на порог срабатывания ключа. Пока он закрыт, светодиод VD1 не горит, напряжение на резисторе R1 близко к нулю, составной транзистор VT2-VT3 закрыт, реле К1 обесточено, и нагрузка отключена
При нагреве терморезистора сопротивление R7 уменьшается, напряжение на базе транзистора VT1 относительно общего провода падает, и он открывается. Загорается светодиод VD1, на R1 появляется падение напряжения, обуславливающее заряд конденсатора С1 через ограничивающий резистор R4 и диод VD2. Диод VD2 препятствует быстрому разряду С1 через R4 и R1 при закрывании транзистора VT1. Это приводит к задержке выключения сигнала тревоги.
Благодаря очень малому току потребления ключа на составном транзисторе VT2-VT3, включенном по схеме Дарлингтона, резистор R5 может иметь большое сопротивление, а электролитический конденсатор С1 подходит практически любой марки на рабочее напряжение не менее 12 В.
Когда напряжение на конденсаторе С1 достигает порога срабатывания составного транзистора, он открывается и включает реле К1.
Схема не содержит дефицитных деталей Транзистор VT1 необходимо применить с коэффициентом уси
ления h2ia более 60. Транзистор VT2 можно заменить на любой маломощный кремниевый типа КТ315, КТ312, КТ503 с любым буквенным индексом. В качестве реле К1 применяется маломощное реле, уверенно срабатывающее при напряжении на обмотке 7...10 В. Это могут быть РЭС15, РЭС10 (паспорт 302), РЭС48А (паспорт РС45.902.16). Переменный резистор R6 — многооборотный, типа СП5-2, СП5-3 или аналогичный. Остальные резисторы — типа МЛТ-0,25.
На указанных элементах схема стабильно работает при напряжении питания 9.. 12 В. Источник питания должен быть стабилизированным. Потребляемый ток не превышает 30 мА (при включенном реле). Устройство смонтировано на макетной (перфорированной) плате. Соединения выполнены проводными перемычками.
Терморезистор ММТ-4 помещается в алюминиевую трубочку с внутренним диаметром 5 мм и длиной 50 мм. К стенкам трубочки терморезистор приклеивают несколькими каплями клея “Супермомент-гель”, предварительно изолировав выводы пластиковыми трубочками Соединительные провода от термодатчика удобно пропустить внутри гибкого алюминиевого витого шланга от душа. Экранировать проводку не обязательно. Со-
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ	А.ПАРТИН,
(“РМ”2/05, С.39)	^Екатеринбург.
Слуховой аппарат .
R4 750k
ВХ R1 18k
R2 8k
R3 Bk
С 4 1мк
С5 0,02
Рис-1
JLC1 “Г 0.01
J_ С2 _1_ ЕЗ -Т-0.015 —1—1000
Х1 1 Х1.2
Рис. 2
f, кГц ---->
Для улучшения разборчивости речи после усилителя рекомендуется включить активный фильтр по
бранный таким образом термодатчик прикрепляют к потолку бани, куда естественным образом уходит все тепло
Вместо терморезистора ММТ-4 можно применить термодатчик закипания воды в радиаторе отечественного легкового автомобиля. Такие датчики (например, в автомобиле ВАЗ 21061) управляют принудительным включением вентилятора радиатора.
Настройка термореле сводится к регулировке чувствительности переменным резистором R6 таким образом, чтобы светодиодный индикатор VD2 начинал светиться при заданной температуре. Настройку удобно производить, поместив термодатчик вместе с обычным термометром в духовку плиты. Получив нужную температуру, отрегулируйте сопротивление R7 так, чтобы загорелся светодиод и включилось реле (это будет заметно по щелчку). Затем вращайте движок R7 в обратную сторону до выключения светодиода. Реле должно оставаться во включенном состоянии еще 2...3 минуты, после того как погаснет светодиодный индикатор.
При необходимости время задержки выключения можно сократить или увеличить, соответственно уменьшив или увеличив емкость конденсатора С1.
BF1 ТМ-2А
предлагаемой схеме (рис.1) Фильтр содержит три RC-цепочки. АЧХ фильтра показана на рис.2. Подъем характеристики находится в зоне лучшей разборчивости речи.
Микротелефон ТМ-2А из коллекторной цепи транзистора VT2 (рис.1 в статье) перенесен в эмиттерную цепь выходного транзистора фильтра (рис 1). Подключается фильтр к коллектору транзистора VT2.
ХРОНИКИ XX ВЕКА
У ИСТОКОВ радиовещания
(Продолжение. Начало в N2/05)
В СССР 15 01 1920 г в Нижегородской радиолаборатории (НРЛ), под руководством М А Бонч-Бруевича (1888-1940) заработал первый маломощный (300 Вт) радиотелефонный передатчик Следует отметить, что в мае того же года, услышав его музыкальную передачу, руководитель немецкой фирмы “Телефункен” граф Георг фон Арко воскликнул “Это невозможно!”
17 сентября 1920 г москвичи услышали в исполнении солистки Большого театра Надежды Обуховой романс Полины из оперы “Пиковая дама”. Так началось вещание с “Центральной радиотелефонной станции” (она была расположена на Вознесенской улице, близ р Яуза)
23 ноября 1924 г в г Москве, в маленькой комнатушке на улочке Гороховой, уставленной всяческими радиотехническими приборами, сильно волновались три человека профессора М А.Бонч-Бруевич и В.В Татаринов (1878-1941) и начальник радиостанции Хомич — ведь в это время позывным 'РДВ” в эфир вышла более мощная “Центральная радиостанция имени Коминтерна” и передала первый номер радиогазеты
25 апреля 1925 г “Рабочая газета" сообщила, что 25 марта 1925 г на острове Пуэрто-Рико в городишке Сан-Жуан радиолюбитель Л.Рескач в 10 часов вечера настроил свой приемник и приготовился слушать концерт ближайшей радиостанции Он уже уловил первые звуки музыки, как вдруг в ухо со страшной силой ворвалось 'Всем1 Всем! Всем1 Работает РДВ Мы проводим опыты радиопередачи Антенна состоит из прямого вертикального провода длиной 105 м. Ток в антенне — 10 А Радиостанции Америки, Африки и Австралии, дайте квитанцию по телефону по следующему адресу Россия, Нижний Новгород, радиолаборатория ” Л Рескач прислал восторженное письмо “ Ваши сигналы были достаточны для того, чтобы держать связь с планетой Марс или Юпитер, и были очень устойчивы Ваша станция была первой из большевистских станций, которую я слушал"
В том же году молодой украинский инженер Никитин на одноламповый регенеративный приемник принял на средних волнах передачи радиостанции Шенектеди (США)
(Продолжение следует)
Г.ЧЛИЯНЦ, UY5XE,
г Львов
МШ ’ОСХНМА АО2Ю
Типовые схемы применения. Ослабление пульсаций в системах сбора данных. Для пропуска через трансформатор гальванической развязки как постоянной, так и переменной составляющих сигнала, в AD210 осуществляется модуляция несущей частоты с последующей ее демодуляцией. Таким образом, на выходе усилителя неизбежно появляются пульсации с частотой несущей. Чем более широкополосен усилитель, тем в большей степени несущая проявится на выходе. В большинстве случаев уровень этих пульсаций будет незначителен по сравнению с измеряемым сигналом. Но в некоторых случаях, особенно при установке после AD210 скоростного АЦП, может оказаться желательной дополнительная фильтрация, так как в противном случае пульсации могут привести к сбоям в измерениях. На рис.19 приведена схема подключения резистивноемкостного активного фильтра нижних частот, снижающего верхнюю граничную частоту тракта и тем самым ослабляющего пульсации несущей. Номиналы резисторов (в килоомах) R1 и R2 в зависимости от частоты (в килогерцах) рассчитываются по формуле:
r=112£.
'с
Источник тока с внутренним питанием. На основе AD210 может быть собран управляемый напряжением источник тока, схема которого представлена на рис.20. Резистор с сопротивлением 2 кОм преобразует выходное напряжение AD210 в эквивалентный ток VOUT/2 кОм. Резистор должен обладать достаточно малым температурным коэффициентом сопротивления, так как его стабильность непосредственно определяет постоянство коэффициента преобразования напряжения в ток. Питаемый от источников выходной секции напряжением +VOSS и -Voss, внешний маломощный ОУ поддерживает в узле суммирования напряжение на уровне потенциала общего провода выходной секции AD210. Для минимизации потерь выходного тока, обусловленных током базы, весь идущий через резистор R1 ток протекает че-
(Окончание. Начало в NN1-2/05)
DA1 AD210
rHATP
рез выходной каскад, собранный по схеме Дарлингтона. Диод с малым током утечки защищает переходы база-эмиттер транзисторов от напряжения смещения обратной полярности. Использование источника -VOss в качестве токового зеркала позволяет получить податливость более 10 В. Регулировки смещения и коэффициента усиления могут быть реализованы на входе AD210 введением небольшого кор
ректирующего тока непосредственно в узел суммирования и вариацией сопротивления токозадающего резистора. Рекомендуется использовать номинальный диапазон токов от 1 мА до 5 мА, в силу того что в этой схеме нельзя получить нулевую величину выходного тока из-за проблемы обратного смещения переходов и наличия токов утечек. При подаче на вход AD210 некоторого напряжения схема осуществляет
гальванически развязанное широкополосное его преобразование в ток величиной до 5 мА.
Преобразователь напряжения в ток с гальванической развязкой. Показанная на рис.21 схема является еще одним вариантом преобразователя. При изменении входного напряжения в пределах от 0 до +10 В выходной ток изменяется от 4 до 20 мА. Этот ток поступает в выходную токовую петлю. Увеличение максимального выходного тока по сравнению с предыдущей схемой стало возможным за счет использования дополнительного источника питания +28 В. Резистором R2 устанавливается выходной ток, равный 4 мА, при нулевом входном напряжении, резистором R5 — максимальная величина выходного тока.
Усилитель с гальванической развязкой для термопары. Приведенная на рис.22 схема осуществляет усиление, гальваническую развязку и компенсацию холодного спая для стандартной термопары типа J. ИМС AD590 датчика температуры точно контролирует температуру входных зажимов (холодного спая). Обусловленные вариацией температуры изменения тока через датчик приводят к изменениям падения напряжения на резисторе R4, которые компенсируют уход температуры холодного спая от 0°С. Общий коэффициент усиления схемы равен 183: дополнительный ОУ усиливает сигнал в 100 раз и AD210 — в 1,83 раза. Для калибровки необходимо заменить термопару отрезком сплошного термопарного провода и подключить к входным клеммам источник малых напряжений. Установив нулевое напряжение на входе (0,0000 В соответствует 0°С), регулировкой потенциометра R8 устанавливают напряжение 0,000 В на выходе. Далее на вход подается напряжение +0,02185 В (400°С), и регулировкой R1 устанавливается напряжение +4,000 В на выходе. Эта схема обеспечивает нелинеаризованное выходное напряжение с крутизной порядка +10 мВ/°С в диапазоне температур от 0°С до 400°С.
Прецизионный “плавающий" программируемый источник опорного напряжения. Сочетание AD210 с ЦАП позволяет создать прецизионный источник напряжения с "плавающим” общим проводом. На рис.23 показан возможный вариант такого источника. Цифровые входы ЦАП
АЭ7541совместимы как с TTL-, так и КМОП-логикой. Питание AD7541 и источника опорного напряжения AD581 осуществляется от гальванически развязанного источника питания +V|SS входной секции AD210. Общий провод этой секции соединен с общим проводом цифровых входов ЦАП.
AD7541 представляет собой ЦАП с токовым выходом, что обуславливает необходимость установки внешнего выходного усилителя. В качестве такого усилителя в схеме используется внутренний входной ОУ AD210. Для достижения наилучших результатов цепи регулировки смещения лучше реализовать в соответствии со схемой. Здесь VD1 — прибор НР5082-2811 или аналогичный.
Выходное напряжение AD210 будет варьироваться в пределах от 0 В до -10 В при подаче на цифровые входы комбинаций, соответствующих числам от 0 до 4095. В силу того что выходной порт полностью гальванически развязан, можно взаимно поменять выводы сигнала и общего про
вода, получив в результате вариацию выходного напряжения в пределах от 0 В до +10 В.
Таким образом, схема обеспечивает прецизионное программируемое в пределах от 0 В до 10 В опорное напряжение с возможностью полной гальванической развязки при межкаскадном напряжении до ±3000 В.
Входные цепи многоканальной системы сбора данных. На рис.24 приведена схема входных цепей четырехканальной системы сбора данных, которая используется для согласования уровней и гальванической развязки ряда типичных входных сигналов. В этой схеме каждый AD210 обеспечивает полную гальваническую развязку как между входами и выходами, так и между каналами. Установка AD210 в каждом канале позволила достичь максимальной защиты и подавления нежелательных сигналов.
КАНАЛ 1. AD210 осуществляет преобразование варьируемого в пределах 4...20 мА входного сигнала токовой петли в выходное напряжение
КАНАЛ 1
КАНАЛ 2
КАНАЛ 3
МУЛЬТИПЛЕКСОР DA11
AD7502
ВЫБОР КАНАЛА
КАНАЛ 4
+15В
диапазона 0...10 В. Шунтирующий резистор R4 преобразует ток 4...20 мА в сигнал с напряжением +100...+500 мВ. Сигнал смещается на -100 мВ с помощью резистора R7, что позволяет подавать на вход AD210 напряжение в пределах 0...400 мВ. Это напряжение усиливается в 25 раз и на выходе AD210 напряжение варьируется от 0 до +10 В. При разорванной токовой петле на выходе AD210 будет напряжение -2,5 В.
КАНАЛ 2. В этом канале AD210 используется для согласования по уровню и гальванической развязки токового выхода интегрального датчика температуры AD590 При температуре +25°С датчик генерирует номинальный ток 298,2 мкА. Этот ток линейно зависит от температуры, а крутизна характеристики— 1 мкА/°С. Следовательно, при понижении температуры до 0°С величина тока уменьшается до 273,2 мкА. Точно та
кой же ток, но противоположного направления, течет от источника опорного напряжения DA4; суммирование этих токов приводит к появлению нулевого потенциала на входе, а следовательно, и на выходе AD210. При температуре 100°С из генерируемого AD590 тока величиной 373,2 мкА будет вычитаться ток 273,2 мкА, текущий от AD580: в результате сила тока, поступающего на вход преобразователя ток-напря-
жение на базе DA4, составит 100 мкА Этому току соответствует выходное напряжение 10 В. Таким образом достигается возможность регистрации температуры в интервале 0 .100°С с коэффициентом преобразования 100 мВ/°С.
КАНАЛ 3. Этот канал предназначен для согласования уровней милливольтовых сигналов. При единичном усилении AD210 и использовании дополнительного ОУ в режиме с КУС = 1000 подача на вход сигнала ±10 мВ вызовет появление входного напряжения ±10 В.
КАНАЛ 4 Этот канал является иллюстрацией возможной конфигурации для согласования уровней сигна
лов, снимаемых с мостовой схемы. ИМС AD584 обеспечивает напряжение возбуждения +10 В, в то время как ОУ DA10 инвертирует напряжение, создавая отрицательное смещение. Работающий в режиме с КУС = 1000 операционный усилитель DA9 усиливает очень слабый сигнал, поступающий с моста. Дополнительное усиление может быть получено видоизменением схемы включения входного усилителя AD210. Все внешние компоненты получают питание от источников +V|gg И “V|gg, ЧТО ИСКЛЮЧЭ-ет необходимость в отдельном гальванически развязанном источнике питания моста.
Управление индивидуальным дос
тупом к выходам всех каналов осуществляется через шину выбора канала мультиплексора. После мультиплексора может быть выполнена дополнительная фильтрация и масштабирование сигнала перед его подачей на вход АЦП.
Резисторы R1, R8, R10, R14 — десятиоборотные.
Литература
1. В.Авербух Каналы с гальванической изоляцией для передачи аналоговых счигналов. — Электронные компоненты, 1999, N5, 0.13.
По материалам каталога “ANALOG DEVICES"
ч"*ии™^ ОБОЗНАЧЕНИЕ ИНТЕГРАЛЬНЫХ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЙ
Обычно обозначение типа стабилизатора наносят на корпус ИМС полным наименованием Однако в последнее время заводы-изготовители ставят сокращенное обозначение (номер серии ИМС опускают), либо на металлокерамических корпусах ставят кодовую маркировку, состоящую из буквы К и двух цифр для се
рии К142 и только двух цифр для серии 142. Все последующие знаки несут служебную информацию. Например, вместо КР142ЕН5А наносят КРЕН5А, вместо К142ЕН8Б наносят К19, вместо 142ЕН12 наносят 47.
Коды маркировки ИМС и некоторые их параметры приведены в таблице. Здесь К142ЕП1А, Б — микросхемы
импульсных стабилизаторов напряжения, (К)142ЕН10, 11, 12 — микросхемы линейных стабилизаторов напряжения отрицательной полярности, (К)142ЕН6А... Е — микросхемы двухполярных линейных стабилизаторов напряжения, остальные ИМС — микросхемы линейных стабилизаторов напряжения положительной полярности.
Тип	Диапазон микросхемы vBbix, 8 1вь1х макс,А температур. V	Кодовое обозначение		Тип микросхемы	Увых.-В	Диапазон •вых МАКС,А температур, 		 		,	Кодовое обозначение
К142ЕН1А	+3	+12	0,15	-45	+85	К06	К142ЕН6Г	±15 ±0,5	0,15	-45	+85	К34
К142ЕН1Б	+3	+12	0,15	-45	+85	К07	К142ЕН6Д	±15 ± 1,0	0,2	-45	+85	К48
К142ЕН1В	+3	+12	0,15	-45	+85	К27	К142ЕН6Е	±15 ± 1,0	0,15	-45	+85	К49
К142ЕН1Г	+3	+12	0,15	-45	+85	К28	142ЕН8А	+9 + 0,27	1,5	-60	+130	18
К142Е2А	+ 12	+30	0,15	-45	+85	К08	142ЕН8Б	+12 ± 0,36	1,5	-60	+130	19
К142Е2Б	+12	+30	0,15	-45	+85	К09	142ЕН8В	+15 ±0,45	1,5	-60	+130	20
К142Е2В	+ 12	+30	0,15	-45	+85	К29	К142ЕН8А	+9 ± 0 27	1 5	-45	+ 100	К18
К142Е2Г	+ 12	+30	0,15	-45	+85	КЗО	К142ЕН8Б	+12 ± 0,36	1 5	-45	+ 100	К19
142ЕНЗ	+3	+30	1,0	-60	+125	10	К142ЕН8В	+15 ±0,45	1,5	-45	+ 100	К20
К142ЕНЗА	+3	+30	1,0	-45	+85	К10	К142ЕН8Г	+9 ± 0 36	1,0	-45	+100	К35
К142ЕНЗБ	+3	+30	0,7	-45	+85	К31	К142ЕН8Д	+12 ±0,48	1,0	-45	+100	К36
142ЕН4	+3	+30	1,0	-60	+125	11	К142ЕН8Е	+15 ± 0,6	1,0	-45	+100	К37
К142ЕН4А	+3	+30	1,0	-45	+85	К11	142ЕН9А	+20 ± 0,4	1,5	-60	+130	21
К142ЕН4Б	+3	+30	0,7	-45	+85	К32	142ЕН9Б	+24 ± 0,48	1,5	-60	+130	22
142ЕН5А	+5 ± 0,1		2,0	-60	+130	12	142ЕН9В	+27 ± 0,54	1,5	-60	+130	23
142ЕН5Б	+6 ±0,12		2,0	-60	+125	13	К142ЕН9А	+20 ± 0,4	1,5	-45	+ 100	К21
142ЕН5В	+5 ± 0,18		1,5	-60	+125	14	К142ЕН9Б	+24 ± 0,48	1,5	-45	+100	К22
142ЕН5Г	+6 ±0,21		1,5	-60	+125	15	К142ЕН9В	+27 ± 0,54	1,5	-45	+100	К23
К142ЕН5А	+5 ± 0,1		2,0	-45	+100	К12	К142ЕН9Г	+20 ± 0,6	1,0	-45	+100	К38
К142ЕН5Б	+6 ± 0,12		2,0	-45	+100	К13	К142ЕН9Д	+24 ± 0,72	1,0	-45	+100	К39
К142ЕН5В	+5 ± 0,18		1 5	-45	+100	К14	К142ЕН9Е	+27 ±0,81	1,0	-45	+100	К40
К142ЕН5Г	+6 ± 0,21		1,5	-45	+100	К15	142ЕН10	-3 -30	1,0	-60	+125	24
142ЕН6А	±15 ± 0,5		0,2	-60	+125	16	К142ЕН10	-3 -30	1,0	-10	+85	К24
142ЕН6Б	±15 ±0,5		0,2	-60	+125	17	142ЕН11	-1,3 -30	1,5	-60	+ 125	25
142ЕН6В	±15 ± 0,5		0,15	-60	+125	42	К142ЕН11	-1,3 -30	1,5		-	К25
142ЕН6Г	±15 ± 0,5		0,15	-60	+125	42	142ЕН12	-1,2 -37	1,5	-60	+125	47
К142ЕН6А	±15 + 0,5		0,2	-45	+85	К16	К142ЕН12	-1,2 -37	1,5	-60	+130	К47
К142ЕН6Б	±15 ± 0 5		0,2	-45	+85	К17	К142ЕП1А	-	0,2	-45	+85	К24
К142ЕН6В	±15 ± 0,5		0,15	-45	. +85	КЗЗ	К142ЕП1Б	-	0,2	-45	+85	К25
XWUSBWc ПОЛТОРЫ ОАО "1УОР 0 "
(Продолжение. Начало в N 2/05)
Кварцевый генератор ГК86-ТС
ГК86-ТС — это миниатюрный прецизионный кварцевый генератор. Он размещен в 5-выводном корпусе (рис.З). Схема включения аналогична той, что использовалась для генератора ГК85-ТС. Цоколевка приведена в табл.З, основные параметры генератора — в табл.4.
(Продолжение следует)
Табл.3
Номер вывода I	Обозначение	Назначение
1	Опит	Напряжение’ питания
2	Г. f	Выход сигнала рабочей частоты
3	GNO	Общий (корпус)
4	Uyfp	Вход управляющего напряжения коррекции частоты
5	Ёоп	Выход опорного напряжения коррекции.частоты
Табл. 4
Наименоваение параметра, единица измерения
Значение
Номинальный диапазон частот, МГц	5.0 — 30.0
Выходной сигнал	КМОП
Нестабильность частоты в интервале рабочих температур:
- от -10-С до +60”С	13,0х10’7
- от -20°С до +70°С	±5,0х10'7
Долговременная нестабильность частоты (за год)	1(5—10)х10"7
Кратковременная нестабильность частоты (за 1 с)	1,ОхЮ'10
Пределы перестройки частоты относительно номинального значения частоты	’
Время установления частоты после включения с точностью	7
11,0'Ю7, мин
Напряжение питания, В	5 ±5%
Ток. потребляемый в установившемся режиме, мА:	120
Пикоеый ток, потребляемый при разогреве, мА	500
Основные параметры цветных кинескопов фирм THOMSON, PHILIPS и NOKIA (Продолжение. Начало в NN9-12/03, NN1-12/04, NN1-2/05)
Продолжение табл. 1
I	Тип кинескопа			A79ECU33X21	A79ECU33X23	A79ECU33X25	A79ECU33X71	A79ECU58X01
Размер по диагонали, см			82	82	82	82	82
Угол отклонения, град.			110	110	110	110	110
Вес, кг			39,0	39,0	39,0	39,0	39.0
Диаметр цоколя, мм			32,8	32,8	32,8	32,8	32,8
Общая длина, мм			497,7	497,7	497,7	497,7	497,7
Максимальное напряжение второго анода, кВ			32,0	32,0	32,0	32,0	32,0
Максимальный ток второго анода, мА			1.0	1.0	1,0	1.0	1.0
Типовое напряжение второго анода, кВ			30,0	30,0	30,0	30,0	30,0
Фокусирующее напряжение (в % от напряжения 2-го анода)			26...30	26...30	26...30	26...30	26...30
Параметры отклоняющей системы	Строчные катушки	Индуктивность, мГн	1,50	1,50	1,50	0,24	1,50
		Сопротивление, Ом	1,75	1.75	1.75	0,29	1,75
		Максимальный ток, А	5,27	5,27	5.27	13,2	5,27
	Кадровые катушки	Индуктивность, мГн	24,6	24,6	24,6	6,15	24,6
		Сопротивление, Ом	9,60	9,60	9,60	2,40	9,60
		Максимальный ток, А	1,33	1,33	1,33	2,64	1,33
Тип базы (цоколь)			В10-277	В10-277	В10-277	В10-277	В10-277
ТИП КИмеиксгна			A79ECU58X21	A79ECUS8X23	A79ECU58X25	A80AEJ15X01	A80AEJ15X99
Размер по диагонали, см			82	82	82	84	84
Угол отклонения, град			110	110	110	110	110
Вес, кг			39,0	39,0	39,0	40,0	40,0
Диаметр цоколя, мм			32,8	32,8	32,8	32,8	32,8
Общая длина, мм			497,7	497,7	497,7	502,7	502,7
Максимальное напряжение второго анода, кВ			32,0	32,0	32,0	35,0	35,0
Максимальный ток второго анода, мА			1,0	1,0	1,0	2,0	2,0
Типовое напряжение второго анода, кВ			30,0	30,0	30,0	32 0	32,0
Фокусирующее напряжение (в % от напряжения 2-го анода)			26 30	26 30	26 30	26 30	26 30
Параметры отклоняющей системы	Строчные катуики	Индуктивность, мГн	1,50	1,50	1,50	0,96	0 96
		Сопротивление, Ом	1,75	1,75	1,75	1,10	1,10
		Максимальный ток, А	5,27	5,27	5,27	6,80	6 80
	Кадровые катуики	Индуктивность, мГн	24,6	24,6	24,6	24,4	24,4
		Сопротивление Ом	9,60	9,60	9 60	9 60	9,60
		Максимальный ток, А	1,33	1,33	1,33	1,35	1,35
Тип базы (цоколь)			В10-277	В10-277	В10-277	В10-277	В10-277
Тип кинескопа			A80AEJ15X02	A80AEJ15X98	A80AEJ15X101	A80AEJ15X09	A80AEJ15X91
Размер по диагонали, см			84	84	84	84	84
Угол отклонения, град			110	110	110	110	110
Вес, кг			40,0	40 0	40,0	40 0	40,0
Диаметр цоколя, мм			32 8	32,8	32,8	32,8	32,8
Общая длина мм			502,7	502,7	502,7	502,7	502,7
Максимальное напряжение второго анода, кВ			35,0	35,0	35,0	35,0	35,0
Максимальный ток второго анода, мА			2,0	2,0	2,0	2,0	2,0
Типовое напряжение второго анода, кВ			32,0	32,0	32,0	32,0	32,0
Фокусирующее напряжение (в % от напряжения 2-го анода)			26 30	26 30	26 30	26 30	26 30
Параметры отклоняющей системы	Строчные катушки	Индуктивность, мГн	0,96	0 96	0,96	0 96	0,96
		Сопротивление, Ом	1,10	1,10	1,10	1,10	1 10
		Максимальный ток А	6,80	6 80	6,80	6,80	6,80
	Кадровые катушки	Индуктивность, мГн	24,4	24,4	24,4	17,9	17,9
		Сопротивление, Ом	9,60	9,60	9,60	7,30	7,30
		Максимальный ток, А	1,35	1,35	1,35	1 57	1 57
Тип базы (цоколь)			В10-277	В10-277	В10-277	В10-277	В10-277
Тип кинескопа			A80AEJ15X109	A80AEJ15X04	ASOAEJ15X96	A80AEJ15X104	A80AEJ15X896
Размер по диагонали, см			84	84	84	84	84
Угол отклонения, град			110	110	110	110	110
Вес, кг			40,0	40,0	40,0	40 0	40,0
Диаметр цоколя мм			32,8	32,8	32,8	32,8	32,8
Общая длина, мм			502,7	502,7	502,7	502,7	502,7
Максимальное напряжение второго анода, кВ			35,0	35,0	35,0	35,0	35,0
Максимальный ток второго анода, мА			2,0	2,0	2,0	2,0	2,0
Типовое напряжение второго анода, кВ			32,0-	32,0	32,0	32,0	32 0
Фокусирующее напряжение (в % от напряжения 2-го анода)			26 30	26 30	26 30	26 30	26 30
Параметры отклоняющей системы	Строчные катуики	Индуктивность, мГн	0,96	1,50	1,50	1,50	1,50
		Сопротивление, Ом	1,10	1,75	1,75	1,75	1,75
		Максимальный ток, А	6,80	5,44	5,44	5 44	5,44
	Кадровые катуики	Индуктивность, мГн	17,9	24,6	24,6	24,6	24,6
		Сопротивление, Ом	7,30	9,60	9,60	9,60	9,60
		Максимальный ток, А	1,57	1,37	1,37	1,37	1,37
Тип базы (цоколь)			В10-277	В10-277	В10-277	В10-277	В10-277
(Продолжение следует)
ЭЛЕКТРОДВИГАТЕЛЬ УВ-052Ц
Электродвигатель УВ-052Ц использовался для привода центрифуг стиральных машин Тула-4’ Может быть применен для привода других механизмов Внешний вид двигателя приведен на рис.1, габаритные и установочные размеры — на рис.2 схема включения — на рис.З
Электродвигатель — однофазный коллекторный двухполюсный, последовательного возбуждения Исполнение — открытое, встраиваемое с естественным охлаждением Форма крепления — фланцевая
Рабочее положение электродвигателя — вертикальное, с одним выступающим концом вала направлен-
ным вверх Электродвигатель — нереверсивный Направление вращения — по часовой стрелке, если смотреть со стороны коллектора Режим работы — продолжительный
Ротор электродвигателя установлен на шариковых подшипниках П6027 Класс изоляции — А Коллектор выполнен на пластмассе
Уровень шума работающего электродвигателя не превышает 75 дБ на расстоянии 0,5 м Остальные параметры двигателя приведены в
табл.1 и 2
Табл. 2
L1.L2 - обмотки статора, СВ - конденсаторный блок
Табл 1
Параметр	Значение
Общие
Напряжение питания В	220
Потребляемая мощность Вт	185
Полезная мощность Вт	100
Ток А	1 7
Скорость вращения об/мин	7000
Cos <р	0 82
Номинальный момент на валу кг см	1 39
Превышение температуры обмоток °C	65
Вес кг	2 25
Срок службы ч	400
1	Пат ям*тр	L
Марка провода	ПЭВ 2
Диаметр провода (медь/изоляция) мм	0 49/0 55
Число витков на полюс	265
Средняя длина витка мм	245
Сопротивление катушки при 20°С Ом	12
Вес провода г	220
Обмотки ротора
Марка провода	ПЭВ 2
Диаметр провода (медь/изоляция) мм	0 35/0 41
Число активных проводов в пазу	138
Число сторон секции в пазу	6
Число витков в секции	23
Число секции	33
Шаг по пазам	1-6
Шаг по коллектору	1-2
Сопротивление обмотки при 20°С Ом	7 1
Вес провода г	140
Число коллекторных пластин	33
Тип щеток	ЭГ8
Размер щетки мм	6 5x10
Примечание электродвигатель может быть запитан от сети 127 В
КУПЛЮ, ПРОДАМ, ОБМЕНЯЮ
Для публикации бес-платных объявлений некоммерческого характера о покупке и продаже радиодеталей, бытовой и радиолюбительской аппаратуры, их
текст можно присылать в письме по адресам
119454, г.Москва, а/я 37 или 220095, г.Минск-95, а/я 199, передавать по телефону в Минске (017) 249-41-47 или через
E-mail rl@radiopage.by
rm@radio-mir.com
WWW http://radio-mir.com
Продам: процессор CPU Pentium 3 866(ЕВ)/ 133MHz/256K BOX FC (в комплекте с мат платой М/В ACORP 6А815ЕР модулем памяти DIMM 256 Mb SDRAM with SPD (PC-133) а также блок питания LC-235ATX тиристоры Т50-11 532
Александр
E-mail shursiver@supermail ru
Продаю Kenwood TS-950SD DIGITAL
Куплю панельки ПЛ21В-1Т и ПЛ21В-1В
Собираю старое радио
E-mail ua1cce@qsl net
Тел 8 813 78 40 324 Борис
Продам антенну LPA 14 — 30 МГц (6 элементов), генераторГ4-158 (1 ОкГц — 100МГц) АЧХ-метр Х1-48 (100 кГц — 150 МГц) или обменяю на КВ и УКВ аппаратуру
E-mail yes66@yandex ru
Тел (8352) 45-35-57 Владимир, RA4YO
Продаю Kenwood ТК-340, 4 Вт, 450 — 470 МГц
E-mail aiex2ed@mbox ru
Тел 8-916-722-74-03 Саша
Куплю радиолампы 300В, 6B4G, КТ88, КТ66, 12АХ7 EL-34,6550
E-mail 1191525@mail ru
Тел 8(916)555-63-29
Продам KB-трансивер IC-756 в идеальном состоянии
490050 Казахстан, г Семипалатинск-50, а/я 45, Надточин А Н
E-mail un7dx@mail ru
Тел 8-3222-424432, 8-300-323-6700
Продам или обменяю портативку Midland GXT325 (3 Вт, 22 канала, FRS/GMRS-462/467 МГц) на портативку 144 — 146 МГц, 2 — 4 Вт
Jekyll
E-mail jekyll@bk ru
Продам или обменяю радиодетали и радиолюбительскую литературу
E-mail karat80@bk ru
Продаю усилитель на ГУ-50, 160 м
E-mail RA3TSS@sms beemail ru
Тел (8312) 57-31-83 RA3TSS
Меняю две беспроводные сетевые карты DWL 520 PSI для компьютера, радиус обмена данными — до 300 метров при прямой видимости, на исправную KB-радиостанцию АНГАРА
Дмитрий
E-mail firn90637@yandex ru
Продам- магнитофон Весна201 Стерео’, 1979г выпуска (микрофон, шнуры, разъемы инструкция и схема) подборку журналов Радио за 1984 — 1990 г
E-mail max_p@ok kz
Ищу кварцевый фильтр ФП201-215-01-2400
Владимир
E-mail kvf@utg gazprom ru
Куплю радиоприемник ТПБ-47
Тел в гГомеле 41-71-37, 57-23-71
Продаю книги по телевидению и антеннам Для предварительного ответа вложите конверт с маркой
220005 г Минск пр Ф Скорины д 46 Б кв 5 Пясецкий В В
Тел (8-017)284-80-06
Продаю: осциллограф С1-114, С1-19Б, вольтметр В7-37, ВЗ-2 селективный микровольтметр В6-1, источник питания УИП-1 испытатель ламп ЛЗ-З, усилители эстрадные 200 Вт
Тел (8-916) 158-65-41
Куплю две цифровые шкалы для трансивера с ЦАПЧ и указателем текущего времени (типа Макеевской” или конструкции RA3RBE)
347760 Ростовская обл р п Целина,
ул Новоселов д 11
Тел (863-71) 9-70-00
Продаю* передатчик промышленный Р-400 (РСИУ-ЗМ) диапазона УКВ различные радиодетали для блоков питания передатчиков радиостанций I и II категорий, большое количество других радиодеталей
640003 гКурган ул Свердлова 24 — 27
Туровских В Л
Тел дом 44-32-41
Продаю радиоприемник Р399 (выпуск 1984 г) в трансиверном режиме с блоком питания и ремонтным шлангом + схема и документация, радиоприемник Р-326М в трансиверном режиме с блоком питания и УМ на 3-х ГУ-50 Вся аппаратура в отличном состоянии
601015, Владимирская обл , Киржачский р-н, с Заречье, ул Зеленая 10, Буховец РА
Тел 8-903-221-48-77 Руслан, RA3VJG
Продам:
-	реле РПС45, паспорт РС4 520 755-21, РЭК II СВЧ паспорт 005-02, ДП12 паспорт 901,
-	радиостанции Р-105М Р-109,
-	автоматический датчик кода Морзе АДКМ-2,
-	прибор ‘Клистрон”,
- аварийный приемник ДМВ-диапазона от Р-862 (блок 1-6А),
-лампы ГУ-29, ГУ-32, ГУ-81М, 6С1Ж, 1П24Б, ГС-46,
-	транзисторы СВЧ
Тел 8-029-7931581
Куплю трансивер UW3DI
Тел (095) 572-2396, Илья
Продам радиоприемник ‘ Мир” М-152 Выпуск — март 1955 г В отличном состоянии
Тел 8-385-39-28-1-86 Виктор
Ищу схему переделки ЕКД 300 в трансивер E-mail baikalas@mail ru
Продаю: 2 радиостанции ‘Ангара’ (USB- и LSB-варианты), 2 мобильные радиостанции ICOM F-2020-2 (430 — 470 МГц, 35 Вт, 32 канала) радиоприемник ‘‘Ишим 003” (0,5 — 18 МГц, принимает SSB, УКВ-диапазон расширен до 108 МГц, встроенный УНЧ 5 Вт)
Тел в Алматы (8-3272) 21-28-56
E-mail UN7GKRenat@mail ru
Куплю: ремонтный переходной блок-разъем от измерителя цифрового RLC типа Р5030 инструкцию по эскплуатации цифрового вольтметра В7-34А
E-mail bruskin@inbox ru
Продаю Kenwood TS-950SD DIGITAL
Куплю панельки ПЛ21В-1Т и ПЛ21В-1В
Собираю старое радио
Тел 8 813 78 40 324
E-mail ua1cce@qsl net
Продаю: антенну LPA 14 — 30 МГц (6 элементов), генератор Г4-158 (10 кГц — 100 МГц), измеритель АЧХ Х1-48 (100 кГц — 150 МГц) или обменяю на КВ- и УКВ-аппаратуру Владимир RA4YO
Тел (8352) 45-35-57
E-mail yes66@yandex ru
Продаю KB-трансивер на 160 м
E-mail gtaden@mail ru
Продаю радиостанцию FT-8500m CD (радиолюбительские схемы, книги, программы)
E-mail karat80@bk ru
Куплю любой приемник для наблюдений Виталий
Тел в г Осиповичи 8-02235-32435
Куплю схему электрическую ПЭВМ Апогей-БК01 , инструкцию
Обменяю осциллограф С1-19Б со схемой и инструкцией на ПК Орион-128" или приму в дар последний с благодарностью
306440, Курская обл , п Черемисиново, ул Вокзальная, 19 — 54 Градинарь В В
Ищу схемы сабвуфера из доступных деталей Олег
230001, Беларусь г Гродно
ул Суворова, 21 — 66, Стасюкевич О.
Продам или обменяю:
-	частотомер 43-63/1
-	ваккумный КПЕ КП 1-4 (5— 100 пФ, 25 кВ),
-	индикаторы ИВ-8, ИВ-4, ИВ-21, П-571, ИЖЦ-18-4/7, ИЖЦ5-4/8, ИЖЦ5-6/7, АЛС324Б1, КЛЦ202,
-	фотодиоды СФ2-5А,
-	лампы ГУ-32 (12 шт), ГУ-ЗЗБ (17 шт), ГУ-34Б (1 шт),
-вентиляторы ВВФ-71М (45м3/час), 1,0ЭВ-1,4-4-3270У4 (140 м3/час)
- диоды, сборки оптронные тиристотры, кварцы разных частот в разных корпусах, силовые транзисторы типа ТС-180, 270,
-	ферритовые кольца НЧ М1500 М2000, М2500 наружный диаметр — 20, 28, 32 мм,
-	конденсаторы КТ, КД, КСО К15У-1 (до 220 пФ) электролитические до 2000 мкФ,
-	микросхемы серий 155, 176, 561, 565, 544 и ТД ,
-	транзисторы КТ315 — КТ829
-	стабилизаторы КРЕН5А, 8Б, МА7805,
-держатели предохранителей ДПБ, выключатели "сеть”
-	головки динамические 0,1 —0 5 Вт,
-	справочники,
-журналы ‘QST’за 1989,1990 гг, Радиоконструктор” за 2003 г (NN1 — 12), ‘РМ КВ и УКВ” за 2003 г (NN1 — 12), 2004 г (NN1 — 11),
-	головки измерительные М42306, М2027-М1, М2003-М1, М42305, М4368 М68303, М68505-01 (сдвоенные),
-	галетники (керамика, пластмасса) и многое другое,
-	CD-диск журналов ‘Радио-Дизайн”, NN1 — 19 Куплю FT101 В, две лампы к нему, FT101Z 652300 Кемеровская обл , гТопки, ул Гоголя, 3, Кузнецов В A, RV9UHC
Тел 8-906-923-9704
Куплю: ФЭМ-035-500-6,0, панели под ГУ-72, вакуумный КПЕ
Продам: лампы ГК-71, Г-811, вариометр шаровой, ЭМФДП-500С-0.5, ЭМФ-500-0.6С
453265, Башкортостан, гСалават-15, а/я 6, Евгений, RA9WD
Тел (34763)3-09-19
Куплю схему усилителя КРОК-500
Яйлоян С М
Тел (3741)512665
Факс (3741) 512512
E-mail syayloya@aua am
Продаю б/у плату WinRadio 3100i DSP (ISA, 0,15 — 1500 МГц), без антенны
E-mail wmradio3100@mail ru
Предлагаю набор электронных комплектующих печатных плат ГПД, слесарных и других изделий, необходимых для самостоятельного изготовления трансивера конструкции RA3AO
Тел 8-050-7752221
E-mail zhon@bk ru
Fidonet 2 4621/22 50
Куплю AM или FM автомобильную СВ-радио-станцию на 40 каналов Портативные не предлагать Желательно, в Москве или Подмосковье
E-mail raider39@mail ru
Ищу схему переделки приемника ЕКД 300 в трансивер
E-mail baikalas@mail ru
Куплю транзисторы КТ962Б, В и КТ976А E-mail dimabolshoy@mail ru
Куплю фотошкалу Р-311
E-mail hedo@rambler ru
Куплю недорого любой ноутбук для использования под DOS, можно без винчестера, но с дисководом
E-mail danilin-aa@list ru
Предлагаю; ГИ-7Б КП-904А (Б), ЭМФ-500-ЗВ(ЗН-0,6С), кварцы 500 — 503,7 кГц и 22 — 22,5 МГц, КПЕ 12 —495 пФ
E-mail ua3ndx@sms beemail ru
КУПЛЮ, ПРОДАМ, ОБМЕНЯЮ
Продаю двухдиапазонный носимый FM-транси-вер с пейджингом FT-51R Стас
E-mail UA4CTO@bk ru
Продаю Р-399
E-mail Kozhemyakma@cbtc ru
Продаю трансивер ПРИБОЙ” с документацией Владимир, EW2KW
Теп в Минске (017) 251-73-60
Продаю цифровой запоминающий осциллограф Philips РМ3350А (2-луче вой, полоса 60 МГц) Дмитрий
E-mail argo99@list ru
Ищу (куплю) описание и схему частотомера 43-44
672020, гЧита, а/я 970, Орлов В A RA0UA
Ищу схему передатчика FM-диапазона мощностью 5 Вт
Тел +375297874053
Предлагаем высоковольтные керамические конденсаторы для установок тока высокой частоты, электровакуумные приборы, контакторы, реле и др
E-mail evp@triod org ua
Продаю ВЧ-генератор Г4-107
Тел в Белгороде 8-910-323-22-21
Изготовлю корпуса, выполню слесарные работы из алюминия и стали на заказ в ограниченных количествах Изготовлю на заказ одно- и двусторонние печатные платы (без металлизации) по готовым чертежам, выполню трассировку печатных плат
E-mail rdsdecoder@yandex ru
Куплю колонки ‘Радиотехника S-30 (4 Ом, с фазоинвертором), можно неисправные, динамик 25ГДН-3 (15ГД-14), Сергей
Тел в Москве 184-20-53 (вечером)
E-mail gsn22@mail ru
Куплю приемники Р-326М, Катран”, Р-160
Тел 8-902-474-57-86, 8-902-835-58-37
Куплю недорого портативные б/у радиостанции 27 МГц, трансиверы или автомобильные радиостанции Си-Би-диапазона, желательно в Питере
E-mail ak35@yandex ru
Куплю трансивер на несколько диапазонов, недорого
E-mail elektronik3@kgs ru
Продаю радиолампы в заводской упаковке, преобразователь Р117-Р30 440 от комплекта ДУЗ-4, радиоприемное устройство "ВОЛНА-К", учебную радиостанцию ГРАНИТ, милливольтметр B3-36, милливольтметр импульсный В4-3, мегомметр М1101М, панели для радиоламп ПЛК8 (керамика), ПЛК8 (корбалит)
Тел 8-(8182)-27-13-84 (после 20 00)
E-mail volent@atnet ru
Продаю радиолампы, конденсаторы (обычные и электролитические), регуляторы температуры (аналоговый и цифровой), реле, прецизионные резисторы и тд От вас — конверт с обратным адресом
455021 Челябинская обл , г Магнитогорск,
пр К Маркса 185—168,
Булатов А А
E-mail banvar@ mail ru
Обменяю по электронной почте схемы и руководства по ремонту современных телевизоров ‘РУБИН и ROLSEN на схемы и руководства по ремонту других телевизоров (отечественных или зарубежных) Ищу схемы радиомикрофонов с относительно большим радиусом действия Алексей
E-mail alex_star2004@inbox ru
Продам прибор проверки кинескопов МРК-1 телетестер ‘Ласпи-ТТОЗ" техническую литературу (справочники, альбомы схем), тесты ПЗУ, CD-ROM по ремонту телефонов с АОН
E-mail sjk@km ru
Продаю приемник Р-326 (б/у), радиолампы панели керамические для ГУ-50 (без стакана) видиконы ЛИ441 и XQ1293 4 аккумулятора KNB-15A новые два ЗУ для ‘ Motorola Р-080’
Е mail vit1l3@mail ru
С Подписные индексы:	„ л
Радиомир
-	для жителей России и стран СНГ (кроме Беларуси): 48996 — подписка по каталогу Агентства Роспечать (72370— годовая), 25785 — подписка по Объединенному каталогу “Пресса России’ с адресной рассылкой (электронный адрес подписки в INTERNET - www.presscafe.ru),
-	для жителей Беларуси: 48996, 489962 (для организаций) — подписка по каталогу РО “Белпочта” “Газеты и журналы Республики Беларусь’’ (раздел ‘Издания РФ, распространяемые по прямым договорам) и через киоски Мингорсоюзпечати
Радиомир. КВ и УКВ
-	для жителей России и стран СНГ (кроме Беларуси): 48924— подписка по каталогу Агентства Роспечать”, (71545 — годовая);
•	для жителей Беларуси: 48924, 489242 (для организаций) — подписка по каталогу РО “Белпочта ” “Газеты и журналы Республики Беларусь” (раздел “Издания РФ, распространяемые по прямым договорам”) и через киоски Мингорсоюзпечати
Радиомир. Ваш компьютер
- для жителей России и стран СНГ (кроме Беларуси) : 48925— подписка по каталогу Агентства “Роспечать” (45995— годовая),
’ для жителей Беларуси: 48925, 489252 (для организаций) — подписка по каталогу РО “Белпочта ” “Газеты и журналы Республики Беларусь ” (раздел “Издания РФ, распространяемые по прямым договорам”) и через киоски Мингорсоюзпечати
Кроме того предприятия регионов России а также ближнего и дальнего зарубежья могут оформить подписку на журналы “Радиомир”, ‘Радиомир КВ и УКВ”, “Радиомир Ваш компьютер” через ООО “Корпоративная Почта”по телефонам (095) 953-92-62, 953-92-02, 953-93-20
Получить подписку или заказать имеющиеся в наличии отдельные номера журналов можно из редакции Текущие цены приведены в таблице Наложенным платежом журналы не высылаются
год	Можно заказать следующие номера журналов			Расценки на 1 экз. (с учетом пересылки)
	Радиолюбитель	Радиолюбитель. Ваш компьютер	Радиолюбитель. КВ и УКВ	По России и СНГ (рос руб)	По Беларуси (бел руб)	По Украине (гривны)
2000	3 — 6,8 — 12	3 — 6 8 10 — 12	6 7 9 11 12	20	800	6
2001	4 — 5	2 5 6	2 3 5 6	25	900	6
	Радиомир	Радиомир. Ваш компьютер	Радиомир. КВ и УКВ	По России и СНГ (рос руб)	По Беларуси (бел руб)	По Украине (гривны)
2001	7 9, 10 12	7,9 — 12	7 8 10 11	25	1000	7
2002	2 — 12	1 — 12	1—3 5 — 12	30	1500	7
2003	1 — 12	1 — 12	1 5 — 8 10 — 12	35	1800	8
2004	1 — 6 8 — 12	1—6 8 — 12	1—10 12	40	2100	9
2005	1 — 12	1-12	1-12	45	3000	11
Наши платежные реквизиты
-	для жителей России и стран СНГ (кроме Беларуси) —
получатель ООО “Радиомир Пресс", ИНН 7729404741 КПП 772901001,
р/с 40702810900010000084 в ООО КБ “Агропромкредит”, ф-л Центральный, г Москва,
корр счет 30101810500000000109, БИК 044525109
Адрес банка 125315, г Москва, Ленинградский пр-т, дом 76, корп 4,
-	для жителей Беларуси —
получатель УП “РЛД”, УНН 190218688
р/с 3012000004882 в ф-ле №524 АСБ “Беларусбанк” в г Минске код 121
Адрес банка 220028, г Минск, ул Физкультурная, 31
При оплате через Сбербанк в графе “назначение платежа” необходимо написать свой почтовый индекс, полный адрес, фамилию, имя и отчество полностью и точно перечислить, какие конкретно номера какого из журналов Вы заказываете
При оплате почтовым переводом все сведения о заказе необходимо указать в графе “Для письма”
Для ускорения процесса получения журналов заказ можно продублировать по E-mail rm-sales@radio-mir.com. Вся информация — там же или по тел в г Минске (017) 221-01-10, (017) 505-13-65.
Приобретение отдельных номеров журналов
В РОССИИ:
В ЗАО "Интерпресс— Экспресс” тел в Москве (095) 208-85-50 208-67 55 e-mail inter@aif ru, http Z/www interpress-express com
В магазинах радиодеталей “ЧИП и ДИП” (единая справочная — тел (095) 780-95-09)
-	гМосква ул Гиляровского д 39 (ст метро Проспект Мира —радиальная)
-	гМосква ул Ивана Франко д 40 к 1 стр 2 (платф Рабочий поселок
15 мин от Белорусского вокзала),
-	г Москва ул Беговая д 2
-	гМосква, Земляной вал д 34
На радиорынках в Москве Митинском (места R4 S8, К52 Е50 G56), Царицынском (место 121)
В “Альянс-Книга КТК” 115533 г Москва, ул Нагатинская, д 6 эт 1, оф VII (ст метро Нагатинская”) тел (095)258-91-94 258 91-95 258-91-96,111 05-98 111-63-28 E-mail abook@mail ru abook@mbox ru
На радиорынках Царицыно (место 13/A) Митино (ряд 1 контейнер 17 и место Т-8)
На УКРАИНЕ-
В Киеве в фирме “Торм” тел (044) 227-72-73
В КАЗАХСТАНЕ:
В фирме ТОО СП "Аргументы и факты. Казахстан” тел в Алма-Ате (3272) 50 22-60, 50 21-64
В БЕЛАРУСИ.
В Минске в магазинах “Книга XXI век” пр Ф Скорины д 92, тел (017) 264-27-97 (ст метро Московская ) и “Глобус” ул Володарского д 16 тел (017) 227-30-67 (ст метро Площадь Независимости”)
